Premium 521 VSH - Sekačka na trávu AL-KO - Bezplatný návod k obsluze

Značka	AL-KO
Model	Premium 521 VSH
Typ výrobku	Benzínová sekačka na trávu
Pohon	Bezolovnatý benzín
Šířka sečení	51 cm (odhad dle modelu)
Nastavení výšky sečení	Centrální nastavení, několik stupňů
Sběrný koš	Ano, s ukazatelem naplnění
Mulčovací sada	Volitelné
Boční výhoz	Volitelné
Pohon kol	Volitelné, ovládání pákovou tyčí
Variabilní převodovka (proměnná rychlost)	Volitelné
Startování	Ruční tahem lanka, elektrický start volitelný
Typ motoru	Čtyřtaktní, benzínový
Kapacita motorového oleje	Přibližně 0,6 L
Bezpečnostní prvky	Bezpečnostní tyč, deflektor
Údržba	Ostření/výměna nože, výměna oleje, vzduchový filtr, svíčka
Uskladnění	Vyprázdnit nádrž, skladovat na suchém místě, chránit před mrazem

Často kladené otázky - Premium 521 VSH AL-KO

Jak nastartovat motor sekačky Premium 521 VSH ?

Pro nastartování nejprve zkontrolujte hladinu benzínu a oleje. Pokud je k dispozici, nastavte páku plynu na polohu max (podle modelu). Stiskněte 3x tlačítko sytiče (5x pokud je teplota <10°C). Zatáhněte za bezpečnostní tyč nahoru a držte ji. Rychle zatáhněte za startovací lanko a nechte jej pomalu navinout. Pro zastavení uvolněte bezpečnostní tyč.

Jak nastavit výšku sečení ?

Nastavení se provádí pouze při vypnutém motoru a nehybném noži. Zatlačte pojistnou páku na stranu a posuňte páku doleva nebo doprava pro výběr požadované výšky. Ujistěte se, že všechna kola jsou na stejném stupni.

Jak nainstalovat mulčovací sadu ?

Při vypnutém motoru a zastaveném noži vyjměte sběrný koš. Zvedněte deflektor a zasuňte mulčovací sadu do vyhazovacího otvoru, dokud nezapadne. Pro vyjmutí odjistěte a vytáhněte ji.

Jak vyprázdnit sběrný koš ?

Zvedněte deflektor, odháčkujte koš a vytáhněte jej dozadu. Vyprázdněte jej, poté jej vraťte zpět opětovným zvednutím deflektoru a zavěšením do držáků. Ukazatel naplnění vás informuje, kdy je plný.

Jaký motorový olej použít a jaké množství ?

Použijte motorový olej doporučený výrobcem motoru (viz návod). Množství náplně je přibližně 0,6 litru. Doplňujte při studeném motoru a na volném prostranství.

Co dělat, když motor nenastartuje ?

Zkontrolujte hladinu benzínu, nastavte páku plynu na Start, aktivujte startér, posuňte ovládání pohonu motoru k řídítkům. Zkontrolujte zapalovací svíčku, vyčistěte vzduchový filtr, ujistěte se, že se nůž volně otáčí. Pokud je elektrický start, dobijte baterii. Zkuste nastartovat na již posekaném povrchu.

Jak aktivovat pohon kol ?

Pohon kol (volitelný) se aktivuje při běhu motoru. Stiskněte páku ovládání pohonu proti horní části řídítek a držte ji. Pro deaktivaci páku uvolněte. U převodovky Vario táhněte pákou pro zvýšení nebo snížení rychlosti.

Jak udržovat sečný nůž ?

Před jakýmkoli zásahem vypněte motor a odpojte kabel zapalovací svíčky. Noste rukavice. Nechte nůž naostřit nebo vyměnit v autorizovaném servisu, pokud je tupý nebo poškozený. Pravidelně kontrolujte vyvážení nože po ostření.

Jak uskladnit sekačku na zimu ?

Nechte motor vychladnout. Vyprázdněte nádrž s benzínem a odpojte kabel zapalovací svíčky. Uskladněte ji na suchém a nemrznoucím místě, mimo dosah dětí. Startovací baterii (je-li přítomna) skladujte chráněnou před mrazem.

Jaká jsou důležitá bezpečnostní opatření ?

Před použitím si přečtěte návod k obsluze. Noste vhodný oděv (dlouhé kalhoty, pevnou obuv, chrániče sluchu). Udržujte odstup ostatních osob. Nekoste na svazích se sklonem >20° a vždy příčně. Vypněte motor před opuštěním sekačky, uvolněním ucpání nebo čištěním. Nikdy nepoužívejte bez ochranných zařízení (koš, deflektor atd.).

NÁVOD K OBSLUZE Premium 521 VSH AL-KO

CZ: Návod k použití......117

SK: Návod na použitie....127

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

Zbiralno košaro za travo snemite ali postavite le, če je motor izklopljen in če rezilo miruje.

1. Dvignite prestrezni zaklop in zbiralno košaro za travo obesite na držaje (3).

Pozor!

Pozor – Nevarnost poškodb!

Pozor – nevarnost poškodb!

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

■ Před uvedením přístroje do provozu si pozorně přečtěte tento návod k obsluze. Je to předpokladem bezpečného a bezporuchového provozu přístroje. Před použitím se seznamte s ovládacími prvky a způsobem používání stroje.
■ Dbejte bezpečnostních a výstražných upozornění uvedených v této dokumentaci a na přístroji.
■ Uložte návod k obsluze pro další potřebu a předejto ho i následným uživatelům.

Vysvětivky k symbolům

Pozor!

Přesné dodržování těchto výstražných upozornění zabraňuje škodám na zdraví osob a / nebo věcným škodám.

Speciální upozornění pro snadnější pochopení a manipulaci s přístrojem.

Symbol kamery odkazuje na obrázky.

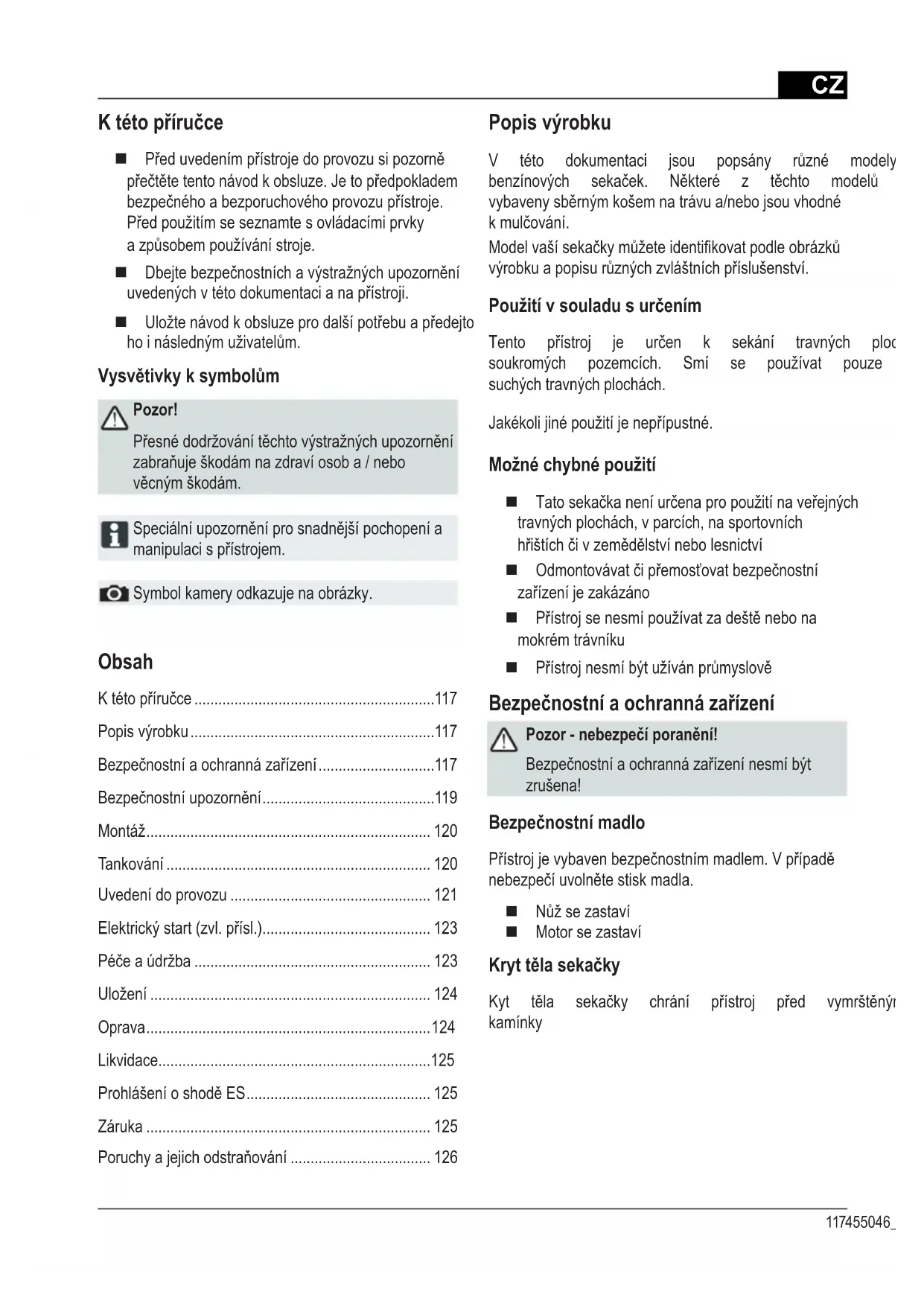

Obsah

K této příručce ....117

Popis výrobku....117

Bezpečnostní a ochranná zařízení .....117

Bezpečnostní upozornění......119

Montáž.... 120

Tankování 120

Uvedení do provozu 121

Elektrický start (zvl. přísl.).... 123

Péče a údržba 123

Uložení 124

Oprava....124

Likvidace....125

Prohlášení o shodě ES.... 125

Záruka 125

Poruchy a jejich odstraňování 126

Popis výrobku

V této dokumentaci jsou popsány různé modely benzínových sekaček. Některé z těchto modelů vybaveny sběrným košem na trávu a/nebo jsou vhodné k mulčování.

Model vaší sekačky můžete identifikovat podle obrázků výrobku a popisu různých zvláštních příslušenství.

Použití v souladu s určením

Tento přístroj je určen k sekání travných ploch soukromých pozemcích. Smí se používat pouze suchých travných plochách.

Jakékoli jiné použití je nepřípustné.

Možné chybné použití

■ Tato sekačka není určena pro použití na veřejných travných plochách, v parcích, na sportovních hřištích či v zemědělství nebo lesnictví
■ Odmontovávat či přemošťovat bezpečnostní zařízení je zakázáno
■ Přístroj se nesmí používat za deště nebo na mokrém trávníku
■ Přístroj nesmí být užíván průmyslově

Bezpečnostní a ochranná zařízení

Pozor - nebezpečí poranění!

Bezpečnostní a ochranná zařízení nesmí být zrušena!

Bezpečnostní madlo

Přístroj je vybaven bezpečnostním madlem. V případě nebezpečí uvolněte stisk madla.

Nůž se zastaví
■ Motor se zastaví

Kryt těla sekačky

Kyt těla sekačky chrání přístroj před vymrštěnýkamínky

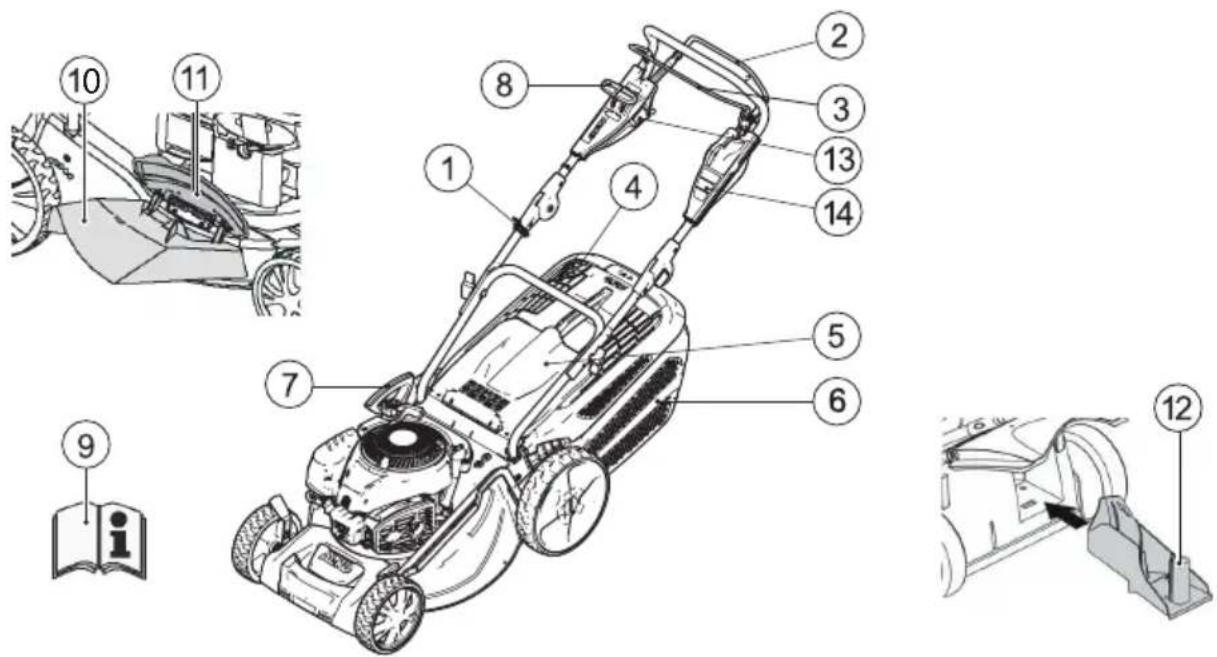

1 Lanko startéru 8 Spínač pohonu Vario*
2 Spínač pohonu kol* 9 Návod k obsluze
3 Bezpečnostní madlo 10 Kryt bočního vyhazování*
4 Ukazatel stavu paliva* 11 Víko*
5 Kryt těla sekačky* 12 Mulčovací kit*
6 Sběrný koš* 13 Elektrický startér Zapalování
7 Nastavení výšky střihu* 14 Stručný průvodce

* dle provedení

	Pozor!Mimořádná opatrnost při manipulaci.		Než začnete s pracemi na noži,vytáhněte nástrčku zapalovacích svíček!
	Než uvedete přístroj do provozu, bezpodmínečně si přečtěte tento návod k použití!		Stručný průvodceOdbrzděte motorovou brzdu.
	V oblasti nebezpečí se nesmí zdržovat třetí osoby!		Stručný průvodceAktivujte pohon kol.
	Rukama ani nohama se nepřibližujte k nožům sekačky!		Stručný průvodceDálkové ovládání plynu start / stop.
	Dodržujte odstup od oblasti nebezpečí.

Další symboly u přístrojů s elektrostartem

	Pozor! Nebezpečí poranění elektrickým proudem.
	Dodržujte bezpečnou vzdálenost přípojného vedení od nožů.
	Než začnete na přístroji provádět údržbu a v případě poškození kabelu přístroj zásadně odpojte od zdroje napájení.

Bezpečnostní upozornění

Pozor!

Používejte přístroj pouze tehdy, je-li v bezvadném stavu!

Pozor - nebezpečí poranění!

Bezpečnostní a ochranná zařízení nesmí být zrušena!

Pozor - nebezpečí požáru!

Natankované přístroje neskladujte v budovách, ve kterých by mohlo dojít ke kontaktu benzínových výparů s otevřeným ohněm nebo jiskrami! Dbejte na to, aby oblast kolem motoru, výfuku, bateriové skříně a nádrže nepříšla do styku s posekanou trávou, benzínem či olejem.

■ Třetí osoby se nesmí zdržovat v oblasti nebezpečí
■ Uživatel, resp. provozovatel přístroje je zodpovědný za to, aby nedošlo k nehodám, poranění osob či hmotného majetku
■ Děti nebo osoby, které neznají tento návod k použití, nesmí přístroj používat
■ Dodržuje místní předpisy týkající se minimální věkové hranice osoby obsluhující přístroj
■ Přístroj se nesmí používat pod vlivem alkoholu, drog nebo léků

dlouhé kalhoty
pevnou a neklouzavou obuv
ochranu sluchu

■ Při pracech na svazích:

■ dbejte vždy na to, abyste měli dobrou stabilitu
sekejte vždy šikmo po svahu, zásadně ne nahoru a dolů
přístroj nepoužívejte na svazích se stoupáním větším než 20°
budte zvláště opatrní při otáčení

■ Pracujte vždy při dostatečném denním světle nebo umělém osvětlení
■ Udržujte bezpečnou vzdálenost těla a oblečení odnože
■ Dodržujte ustanovení pro dobu provozu platná v zemi použití
■ Nenechávejte přístroj bez dozoru
■ Sekejte vždy ostrým možem

Přístroj zásadně nepoužívejte v případě požkozených bezpečnostních zařízení / bezpečnostních mřížek
Přístroj zásadně nepoužívejte bez namontovaných bezpečnostních zařízení (např.: kryt těla sekačky, sběrný koš)
■ Před každým použitím přístroj zkontrolujte, zda není poškozený. Poškozené díly před dalším použitím vyměňte
■ Vypněte motor, vyčkejte, až bude přístroj v klidovém stavu a vytáhněte nástrčku zapalovacích svíček
při opuštění přístroje
po výskytu závady
■ před uvolněním blokování
před odstraněním ucpání
po kontaktu s cizími tělesy
při poruchách a neobvyklých vibracích zařízení

Než přístroj spustíte a začnete s ním pracovat, zkontrolujte, zda není poškozený a případně provedte potřebné opravy.

■ Nasad'te nástrčku zapalovacích svíček a spust'te motor:
- po odstranění příčiny poruchy (viz tabulka možných poruch) a kontrole přístroje - po čištění přístroje
Důkladně si prohlédněte celý terén, který chcete sekat, a odstraňte z něj veškerá cizí tělesa
Obzvláštní opatrnosti dbejte při otáčení sekačky a v případě, kdy sekačkou jedete směrem k sobě
■ Při sekání nepřejíždějte přes překážky (např. větve, kořeny stromů apod.)
■ Posekanou trávu odstraňujte zásadně při zastaveném motoru
■ Motor / nůž vypněte, pokud přístrojem přejíždíte jinou plochu, než tu, kterou sečete, resp. chcete sekat

■ Přístroj nikdy nezdvihejte ani nepřenášejte za běžícího motoru
■ Při plnění benzínu nebo motorového oleje nejezte, ani nepijte
■ Vyvarujte se vdechnutí benzínových výparů
■ Se zařízením jezděte krokem
■ Před použitím zkontrolujte správné upevnění matic, šroubů a čepů

Montáž

Dbejte přiloženého návodu k montáži.

Pozor!

Přístroj smí být uveden do provozu teprve poté, co byl kompletně smontován.

Tankování

Před uvedením přístroje do provozu jej musíte natankovat.

Varování - nebezpečí požáru!

Benzín a olej jsou vysoce vznětlivé látky!

Vždy dbejte pokynů v přiloženém návodu k obsluze od výrobce motoru.

Provozní prostředky

	Benzín: Motorový	olej:
Druh normální	benzín /bez olova	viz pokyny výrob-ce motoru
Plnicímnožství	viz pokyny výrob-ce motoru	ca 0,6 l

Bezpečnost

Varování!

Nikdy nenechávejte běžet motor v uzavřeném prostoru. Nebezpečí otrávení!

■ Benzín a olej uchovávejte pouze v nádobách k tomu určených
■ Benzín a olej naplňujte (či vyprazdňujte) zásadně při studeném motoru a na otevřeném prostranství
Nikdy nenaplňujte benzín nebo olej při běžícím motoru
■ Nádrž nepřeplňujte (benzín se rozpíná)
■ Při tankování nekuřte
■ Uzávěr nádrže nikdy neotvírejte při běžícím nebo žhavém motoru
■ Poškozenou nádrž nebo uzávěr nádrže vyměňte
■ Uzávěr nádrže vždy pevně uzavřete
■ Pokud vytekl benzín:
Nestartujte motor
Nepokoušejte se o spuštění zapalování
Přístroj vyčistěte
■ Pokud vytekl motorový olej:
Nestartujte motor
Vyteklý olej nasajte pomocí pojiva motorových olejů nebo hadru a zlikvidujte odborným způsobem
Přístroj vyčistěte

Použitý olej:

■ nedávejte do domácího odpadu
■ nevylévejte do kanalizace, odpadních vod nebo na zem

Doporučujeme odevzdat použitý olej v uzavřené nádobě v recyklačním centru nebo v zákaznickém středisku.

Plnění benzínu

1. Odšroubujte víko nádrže a odložte jej na čisté místo.
2. Benzín naplňte pomocí trychtýřku.
3. Plnicí otvor nádrže pevně uzavřete a očistěte.

Plnění motorového oleje

1. Odšroubujte plnicí víko motorového oleje a uzávěr odložte na čisté místo.
2. Olej naplňte pomocí trychtýřku.
3. Plnicí otvor pevně uzavřete a očistěte.

Uvedení do provozu

Pozor!

Přístroj nesmí být používán, pokud jsou nože a/nebo upevňovací součástky uvolněny, poškozeny či opotřebovány!

Před každým uvedením přístroje do provozu jej podrobte důkladné vizuální kontrole.

Symbol kamery na těchto stránkách odkazuje na obrázky, s. 4–7.

Nastavení výšky střihu

Pozor - nebezpečí poranění!

Výšku střihu nastavujte zásadně při vypnutém motoru a noži v klidovém stavu.

• Všechna kola nastavujte vždy na stejnou výšku střihu.
• Nastavení výšky střihu závisí na konkrétním modelu přístroje.

Nastavení náprav nebo centrální nastavení (1)

1. K odblokování zatlačte páčku ke straně a držte ji v této poloze.
2. Páčku posuňte doleva nebo doprava do požadované výšky.
3. Páčku aretujte.
4. Dbejte na to, aby aretovací poloha byla u všech kol stejná.

Sekání se sběrným košem

Pozor - nebezpečí poranění!

Sběrný koš snímejte a nasunujte zásadně při vypnutém motoru a noži v klidovém stavu.

1. Nadzdvihněte kryt těla sekačky a zavěste sběrný koš do úchytek (☐ 3).

Pozor!

Jen správně zavěšený a nepoškozený sběrný koš nabízí dostatečnou ochranu před odletujícími předměty!

Ukazatel stavu paliva

Proud vzduchu tlačí při sekání sběrný koš na (2a).

Je-li sběrný koš plný, přiléhá ukazatel stavu paliva ke koši (2b). V tom případě je nutné sběrný koš vyprázdnit.

Vyprazdňování sběrného koše

1. Nadzdvihněte kryt těla sekačky.
2. Vyvěste koš z úchytek a pohybem směrem dozadu jej sejměte (3).
3. Koš vyprázdněte.
4. Nadzdvihněte kryt těla sekačky a sběrný koš opět zavěste do úchytek (3).

Sekání bez sběrného koše

Pozor!

Bez sběrného koše sečte pouze za předpokladu, že torzní pružina krytu těla sekačky je v bezvadném stavu.

Silou pružiny přiléhá kryt k tělu sekačky. Posekaná tráva je tak dole vyhazována směrem dozadu.

Mulčování pomocí mulčovacího kitu (zvl. přísl.)

Při mulčování se nasekaná tráva neshromažđuje, nýbrž zůstává ležet na posekané ploše. Mulčování tak chrání půdu před vysycháním a dodává jí živiny.

Nejlepších výsledků dosáhnete, budete-li trávu sel pravidelně o ca 2 cm. Jen mladá tráva s měkkým listovým pletivem totiž tleje rychle.

■ Výška trávy před mulčováním: maximálně 8 cm
■ Výška trávy po mulčování: minimálně 4 cm

Při mulčování zásadně přizpůsobujte rychlost pojezdu sekačky - se sekačkou nejezděte příliš rychle!.

Vložení mulčovacího kitu

Pozor - nebezpečí poranění!

Mulčovací kit vkládejte a vyjimejte zásadně při vypnutém motoru a noži v klidovém stavu.

1. Sejměte sběrný koš ( 3).
2. Nadzdvihněte kryt těla sekačky a vložte mulčovací kit do vyhazovací šachty (☐ 4). Záklopka musí zapadnout.

Pokud záklopka nezapadne, může dojít k poškození mulčovacího kitu a nože.

Vyjmutí mulčovacího kitu

1. Nadzdvihněte kryt těla sekačky.
2. Uvolněte záklopku kitu ( 5/1).
3. Kit vyjměte ( 5/2).

Sekání s bočním výhozem (možnost)

Pozor – nebezpečí zranění!

Boční výhoz odstraňujte nebo připojujte pouze tehdy, když je motor a žací nůž zcela zastaven.

Nasazení bočního výhozu

1. Odstraňte sběrný koš a nasadťe mulčovací sadu.
2. Stlačte odblokovací páčku krytu bočního výhozu (6/1).
3. Odklopte a přidržte kryt bočního výhozu ( 6/2).
4. Nasadte kanál bočního výhozu ( 6/3).
5. Kryt pomalu zavřete.
   Kryt zajistí kanál bočního výhozu před vypadnutím.

Odstranění bočního výhozu

1. Odklopte a přidržte kryt bočního výhozu ( 6/2).
2. Odstraňte boční výhoz a uzavřete víko ( 6/3).

Spuštění motoru

Pozor - nebezpečí otravy!

Nikdy nenechávejte běžet motor v uzavřeném prostoru.

Pozor - nebezpečí poranění!

Při spouštění motoru přístroj nikdy neklopte.

• Motor spouštějte zásadně s namontovaným nožem (nůž plní funkci setrvačné hmoty)
• Při spouštění motoru zahřátého na provozní teplotu NIKDY nepoužívejte sytič nebo primer
• Neměňte nastavení regulátoru na motoru

■ Přístroj nikdy nespouštějte, pokud není vyhazovací kanál kryt jedním z těchto dílů:
sběrný koš
kryt těla sekačky
mulčovací kit
■ Spínač spouštěče aktivujte velmi opatrně a v souladu s pokyny výrobce
■ Dbejte na bezpečnou vzdálenost nohou od nože sekačky
■ Přístroj spouštějte na nízké trávě

Ruční start

bez dálkového ovládání plynu, s primerem (☐)

1. Primer stiskněte 3x v intervalu ca 2 sekundy 7primer 5x.
2. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (☐ 8) – bezpečnostní madlo nearetuje.
3. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (9).

Motor pracuje s pevným nastavením plynu. Regulace otáček není možná.

bez dálkového ovládání plynu, bez primeru/sytiče

1. Bezpečnostní držadlo přitáhněte k hornímu madlu a držte jej (8) – bezpečnostní madlo nearetuje.
2. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (9).

Motor pracuje s pevným nastavením plynu. Regulace otáček není možná.

Elektrický start (zvl. přísl.)

Elektrický start bez primeru/sytiče

1. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (☐ 8) – bezpečnostní madlo nearetuje.
2. Klíček v zapalování otočte úplně doprava ( 10).
3. Jakmile motor běží, uvolněte stisk klíčku (skočí zpět do polohy „0“).

Vypnutí motoru

1. Uvolněte stisk bezpečnostního madla ( 4).

- Motor se vypne.

Pozor - nebezpečí pořezání!

Motor může dobíhat. Po vypnutí se přesvědčete, že motor už neběží.

Pohon kol (zvl. přísl.)

Pozor!

Převodovku aktivujte jen při zapnutém motoru.

Aktivace pohonu kol

1. Madlo pro aktivaci pohonu prítáhněte k hornímu madlu a držte jej (☐ 11) – madlo pro aktivaci pohonu nearetuje.

1. Uvolněte stisk madla pro aktivaci pohonu ( 13).

- Pohon kol se deaktivuje.Pohon Vario (Speed Control) (zvl. přísl.)

Prostřednictvím pohonu Vario lze stupňovitě rychlost pojezdu sekačky.

Pozor!

Páčku aktivujte jen při zapnutém motoru. Aktivace páčky při vypnutém motoru může vést k poškození mechanizmu pohonu.

■ K dosažení vyšší rychlosti vytáhněte páčk (12) směrem (12/2)
■ K dosažení nižší rychlosti vytáhněte páčko (12) směrem (12/1)

Rychlost pojezdu sekačky vždy zásadně přizpůsobujte aktuálnímu stavu půdy a travní plochy.

Péče a údržba

Pozor - nebezpečí poranění!

• Než začnete na přístroji provádět práce údržby, vždy vypněte motor a vytáhněte nástrčku zapalovacích svíček.
• Motor může dobíhat. Po vypnutí se přesvědčete, že motor už opravdu neběží.
• Při údržbě a ošetření nože noste vždy pracovní rukavice!

■ Sběrné zařízení na trávu pravidelně kontrolujte, zda je funkční a není opotřebované
■ Po každém použití přístroj vyčistěte
■ Přístroj neostřikujte vodou Voda, která pronikne do přístroje, by mohla způsobit závady (zapalování, karburátor)
■ Pravidelně kontrolujte nože, zda nejsou poškozené
■ Vadné tlumiče vždy vyměňte

Naklápění sekacího zařízení

Dle výrobce motoru je třeba, aby:

■ karburátor / vzduchový filtr ukazoval směrem nahoru (15)

■ zapalovací svíčky ukazovaly směrem nahoru (16)

Držte se pokyny v návodu k obsluze od výrobce motoru!

Broušení / výměna nožů

regulovat Výměnu poškozených nožů a broušení tupých nožů nechávejte zásadně provádět v zákaznickém nebo autorizovaném servisu

■ Nabroušené nože je třeba kalibrovat

Pozor!

Nezkalibrované nože vedou k velkým vibracím a tím poškození sekacího zařizení.

Nabíjení startovací baterie (zvl. přísl.)

■ Řid'te se pokyny výrobce motoru.

Pozor!

Používejte pouze dodanou originální nabíječku.

• Startovací baterie skladujte zásadně v suchých a dobře větraných místnostech.
• Během nabíjení neuvádějte sekačku do provozu.

■ Odborná kontrola přístroje je nezbytná vždy, pokud:

■ jste jím najeli na překážku
■ motor najednou vypíná
■ je závada na převodovce
■ je vadný klínový řemen
je nůž ohnutý
■ je ohnutá hřídel motoru

Péče o motor

Výměna motorového oleje

1. K zachycení oleje si připravte vhodnou nádobu.
2. Olej nechte kompletně vytéct plnicím otvorem nebo ho odsajte.

Použitý olej zlidvidujte v souladu s platnými předpisy pro likvidaci odpadu!

Doporučujeme odevzdat použitý olej v uzavřené nádobě v recyklačním centru nebo v zákaznickém středisku.

Použitý olej

• nedávejte do domácího odpadu
• nelejte do kanalizace nebo odpadního vedení
  ■ nelejte do půdy

Výměna vzduchového filtru

- Řid'te se pokyny výrobce motoru.

Výměna zapalovacích svíček

■ Řid'te se pokyny výrobce motoru.

Pohon kol (zvl. přísl.)

Nastavení bowdenového lanka

Pokud není možné pohon kol pri běžícím motoru zapnout či vypnout, je nutné nastavit príslušné bowdenové lanko.

Pozor!

Nastavení bowdenového lanka provádějte zásadně při vypnutém motoru.

1. Nastavovací část na lanku otočte ve směru šipky (17).
2. Pro kontrolu nastavení lanka spust'te motor a aktivujte pohon kol.
3. Pokud pohon kol stále ještě nefunguje, je nutné nechat sekačku prohlédnout v zákaznickém nebo autorizovaném servisu.

Olejování pastorku pohonu

Pastorek pohonu na hřideli převodovky občas postříkejte olejem ve spreji

Převodovka pohonu kol je bezúdržbová.

Uložení

Pozor - nebezpečí exploze!

Přístroj zásadně neskladujte v blízkosti otevřeného plamene či zdroje žáru.

■ Nechte vychladnout motor
■ Přístroj skladujte v suchu a na místě nepřístupném pro děti a nepovolané osoby
■ Startovací baterii při skladování nevystavujte mrazu
■ Vyprázdněte nádrž na benzín
■ Řid'te se pokyny výrobce motoru
■ Vytáhněte nástrčku zapalovacích svíček

Oprava

Opravy smí provádět pouze technici zákaznického servisu, resp. autorizovaný servis.

Likvidace

Vysloužilé přístroje, baterie nebo akumulátory nepatří do komunálního odpadu!

Obal, prístroj a príslušenství jsou vyrobeny z recyklovatelného materiálu a likvidují se odpovídajícím způsobem.

Prohlášení o shodě ES

■ viz návod k montáži

Záruka

Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné lhůty na odstranění nedostatků podle našeho uvážení bud' opravou nebo náhradou. Lhůta na odstranění nedostatků se řídí právními předpisy země, kde byl přístroj zakoupen.

Naše záruka platí jen v případě: Záruka zaniká v případě:

■ Rádné manipulace s přístrojem

■ Dodržení návodu k obsluze

■ Technických změn na přístroji

■ Používání originálních náhradních dílů

Nevhodném používání (např. komerční nebo komunální využití)

■ Poškození laku, které odpovídá normálnímu opotřebení

Rychle se opotřebující součásti, které jsou na kartě náhradních dílů označeny rámečkem XXX XXX (X)

■ Spalovací motory – na ně se vztahuje zvláštní záruka daného výrobce motoru

V záručním případě se obraťte s tímto prohlášením o záruce a dokladem o nákupu na Vašeho prodejce nebo na nejbližší autorizovaný zákaznický servis. Příslibem záruky zůstávají zákonné nároky kupujícího vůči prodejci nedotčeny.

Poruchy a jejich odstraňování

Pozor!

Nůž a hřídel motoru nesmí být regulovány.

Porucha Rešení
Motor nechce naskočit▪ Dolijte benzín▪ Páčku plynu uvedte do polohy „Start“▪ Aktivujte sytič▪ Přitlačte rukojeť přístroje k hornímu madlu▪ Zkontrolujte zapalovací svíčky, popř. je vyměňte▪ Vyčistěte vzduchový filtr▪ Uvolněte chod nože▪ Dobijte startovací baterii▪ Spust’te sekačku na posekané ploše
Výkon motoru polevuje▪ Zkorigujte nastavení výšky střihu▪ Nabruste / vyměňte nůž▪ Vyčistěte vyhazovací kanál/tělo sekačky▪ Vyčistěte vzduchový filtr▪ Snižte pracovní rychlost
Střih je nečistý▪ Nabruste / vyměňte nůž▪ Zkorigujte nastavení výšky střihu
Sběrný koš se plní nedostatečně	▪ Zkorigujte nastavení výšky střihu▪ Nechte vyschnout trávník▪ Nabruste / vyměňte nůž▪ Vyčistěte mřížku sběrného koše▪ Vyčistěte vyhazovací kanál/tělo sekačky
Pohon kol nefunguje▪ Zkorigujte nastavení bowdenového lanka▪ Klínový řemen je vadný▪ Vyhledejte zákaznický servis▪ Odstraňte nečistoty z pohonu kol, ozubeného řemene a převodovky▪ Volně otočné díly (pastorek pohonu na hřídeli převodovky) postříkejte olejem ve spreji
Kola se při aktivované převodovce neotáčejí	▪ Dotáhněte šrouby kol▪ Náboj kola je vadný▪ Klínový řemen je vadný▪ Vyhledejte zákaznický servis
Přístroj neobvykle silně vibruje	▪ Zkontrolujte nože

U poruch, které nejsou uvedeny v této tabulce, nebo které nemůžete odstranit sami, se obraťte prosím na náš zákaznický servis.

O tomto návode

Symbol kamery poukazuje na obrázky.

Obsah

O tomto návode....127

Bezpečnostné pokyny 129

Montáž....130

Tankovanie 130

Identifikujte váš model na základe obrázkov výrobku a popisu rozličných možností.

■ Rezací nôž sa zastaví
■ Motor sa zastaví

Kosačky s nožovou spojkou:

■ Rezací nôž sa zastaví
Motor beží d'alej

Odrazová klapka

* podl'a vyhotovenia

Symboly na zariadení

	Pozor! Nebezpečenstvo v dôsledku zásahu elektrickým prúdom.
	Prípojné vedenie držte mimo dosahu rezacích nožov.
	Pred údržbovými prácami alebo pri poškodenom kábli vždy odpojte kosačku od siete.

Bezpečnostné pokyny

Pozor!

■ Pri práci na svahoch:

■ Koste iba s ostrým rezacím nožom.

■ Rezaný materiál odstraňujte iba pri stojacom motore.

■ Benzínové výpary nevdychujte.

■ Prístroj ved'te krokom

Dodržiavajte priložený návod na obsluhu.

Pozor!

Vždy dbajte na návod na použitie dodaný výrobcom motora.

■ Kryt nádrže vždy pevne uzatvorte.

1. Odskrutkujte kryt nádrže, položte ho na čisté miesto.
2. Naplňte benzín lievikom.
3. Plniaci otvor nádrže pevne uzatvorte a vyčistite.

1. Odskrutkujte kryt na plnenie oleja, uzáver položte na čisté miesto.
2. Naplňte olej lievikom.
3. Plniaci otvor nádrže pevne uzatvorte a vyčistite.

1. Odoberte box na zachytávanie trávy ( 3).
2. Nadvihnite odrazovú klapku a vložte mulčovaciu výbavu do vyhadzovacej šachty (4). Uzáver musí zaskočit.

1. Nadvihnite odrazovú klapku.
2. Uvol'nite uzáver na mulčovacej výbave ( 5/1).
3. Vyberte mulčovaciu výbavu ( 5/2).

Elektrický štart (alternatíva)

1. Bezpečnostný strmeň pustite ( 14).
2. Motor sa vypne.

Pozor, t'ažké rezné poranenie!

■ Pre vyššiu rýchlost' potiahnite páku (12) v smere (12/2)
■ Pre nižšiu rýchlost potiahnite páko (12) v smere (12/1)

Údržba a ošetrovanie

Pozor - Nebezpečenstvo poranenia!

Podl'a výrobcu motora musí:

■ splyňovač / vzduchový filter ukazovat' nahar (15)
■ zapal'ovacia sviečka ukazovat' nahop(16)

Dodržiavajte návod na obsluhu výrobcu motora!

po narazení na prekážku
pri náhlom zastavení motora
pri škodách na prevodovke
pri chybnom klinovom remeni
pri ohnutom noži

pri ohnutom hriadeli motora Nabíjanie batérie štartéra (alternatíva)

■ Dodržiavajte pokyny výrobcu motora.

Pozor!

Výmena motorového oleja

• neodhadzujte do odpadu
• nevylievajte do kanalizácie
• nelejte na zem

Výmena vzduchového filtra

■ Dodržiavajte pokyny výrobcu motora.

■ Hnací pastorok na hriadeli prevodovky z času na čas naolejujte rozprašovacím olejom.

Prevodovka pohonu kolies je bezúdržbová.

Skladovanie

Pozor - Nebezpečenstvo výbuchu!

Zariadenia, batérie alebo akumulátory nelikvidujte do domového odpadu!
