Premium 521 VSH - Gressklipper AL-KO - Gratis bruksanvisning og manual

Merke	AL-KO
Modell	Premium 521 VSH
Produkttype	Bensindrevet gressklipper
Drivstoff	Blyfri bensin
Klippebredde	51 cm (estimert ut fra modellen)
Høydejustering	Sentraljustering, flere trinn
Grasoppsamler	Ja, med nivåindikator
Mulcher-kit (opphakking)	Valgfritt
Sideutkast	Valgfritt
Hjuldrift	Valgfritt, aktivering ved betjeningsstang
Vario-transmisjon (variabel hastighet)	Valgfritt
Start	Manuell startsnor, elektrisk start valgfritt
Motortype	4-takts, bensin
Motoroljekapasitet	Omtrent 0,6 L
Sikkerhetsinnretninger	Sikkerhetstang, deflektor
Vedlikehold	Sliping/utskifting av kniv, oljeskift, luftfilter, tennplugg
Oppbevaring	Tøm tanken, oppbevar tørt og frostfritt

Ofte stilte spørsmål - Premium 521 VSH AL-KO

Hvordan starter jeg motoren på gressklipperen Premium 521 VSH?

For å starte, sjekk først bensin- og oljenivået. Sett gasspaken på maks posisjon hvis tilgjengelig (etter modell). Trykk på primerknappen 3 ganger (5 ganger hvis <10°C). Trekk sikkerhetsstangen opp og hold den. Trekk raskt i startsnoren og la den rulle sakte tilbake. For å stoppe, slipp sikkerhetsstangen.

Hvordan justerer jeg klippehøyden?

Justeringen gjøres kun når motoren er av og kniven står stille. Skyv utløserspaken til siden og flytt spaken til venstre eller høyre for å velge ønsket høyde. Forsikre deg om at alle hjulene er på samme trinn.

Hvordan installerer jeg mulcher-kitet?

Med motoren avslått og kniven stoppet, fjern gressoppsamleren. Løft deflektorklaffen og sett inn mulcher-settet i utkaståpningen til det klikker på plass. For å fjerne det, lås opp og trekk det ut.

Hvordan tømmer jeg gressoppsamleren?

Løft deflektorklaffen, løsne oppsamleren og trekk den bakover. Tøm den, og sett den deretter på plass ved igjen å løfte klaffen og henge den på brakettene. Nivåindikatoren viser når den er full.

Hvilken motorolje skal brukes og hvor mye?

Bruk motorolje anbefalt av motorprodusenten (se instruksjonene). Påfyllingsmengden er omtrent 0,6 liter. Fyll på når motoren er kald og på et godt ventilert sted.

Hva gjør jeg hvis motoren ikke starter?

Sjekk bensinnivået, sett gasspaken på Start, start, skyv motordriftskontrollen mot styret. Kontroller tennpluggen, rengjør luftfilteret, forsikre deg om at kniven går fritt. Hvis elektrisk start, lade batteriet. Prøv å starte på et allerede klippet område.

Hvordan aktiverer jeg hjuldrift?

Hjuldrift (ekstrautstyr) aktiveres når motoren går. Trykk transmisjonskontrollstangen mot den øvre delen av styret og hold den inne. For å deaktivere, slipp stangen. For Vario-transmisjon, trekk i spaken for å øke eller redusere hastigheten.

Hvordan vedlikeholder jeg klippekniven?

Før ethvert inngrep, slå av motoren og fjern tennplugghetten. Bruk hansker. Få kniven slipt eller skiftet hos et autorisert verksted hvis den er sløv eller skadet. Kontroller regelmessig balanseringen av kniven etter sliping.

Hvordan oppbevarer jeg gressklipperen om vinteren?

La motoren kjøle seg ned. Tøm bensintanken og fjern tennplugghetten. Oppbevar den på et tørt og frostfritt sted, utilgjengelig for barn. For startbatteri (hvis montert), oppbevar det frostfritt.

Hva er viktige sikkerhetsinstruksjoner?

Les bruksanvisningen før bruk. Bruk egnede klær (langbukser, solide sko, hørselsvern). Hold andre personer på avstand. Ikke klipp i hellinger over 20°, og alltid på tvers. Slå av motoren før du forlater maskinen, før rensing eller rengjøring. Bruk aldri uten beskyttelsesutstyr (oppsamler, deflektor osv.).

BRUKSANVISNING Premium 521 VSH AL-KO

Særlige anvisninger for bedre forståelse og håndtering.

Vedligeholdelse og service....153

Opbevaring 154

Reparation....155

Bortskaffelse....155

EF-overensstemmelseserklæring....155

Garanti....155

Vedligeholdelse og service

Pas på - risiko for personskade!

Hjuldrevets drev er vedligeholdelsesfrit.

Opbevaring

Forsigtig! - Fare for eksplosion!

Kun servicesteder og autoriserede specialfirmaer må udføre reparationer.

Bortskaffelse

EF-overensstemmelseserklæring

Påfyllning av bensin

Påfyllning av motorolja

Lutning av gräsklippare

Slipning / utbyte av kniv

■ Beaktande av bruksanvisning

■ Lackskador, som beror på normalt slitage

■ Les denne bruksanvisningen før du tar produktet i bruk. Det er en forutsetning for sikkert arbeid og problemfri drift. Gjør deg kjent med betjeningselementene og bruken av maskinen før den anvendes.
Følg sikkerhetsanvisningene og advarslene i denne dokumentasjonen og på produktet.
■ Oppbevar bruksanvisningen for framtidig bruk, og gi den også videre til en eventuell ny eier.

Symbolforklaring

OBS!

Følge nøye disse advarslene for å unngå personskader og/eller materielle skader.

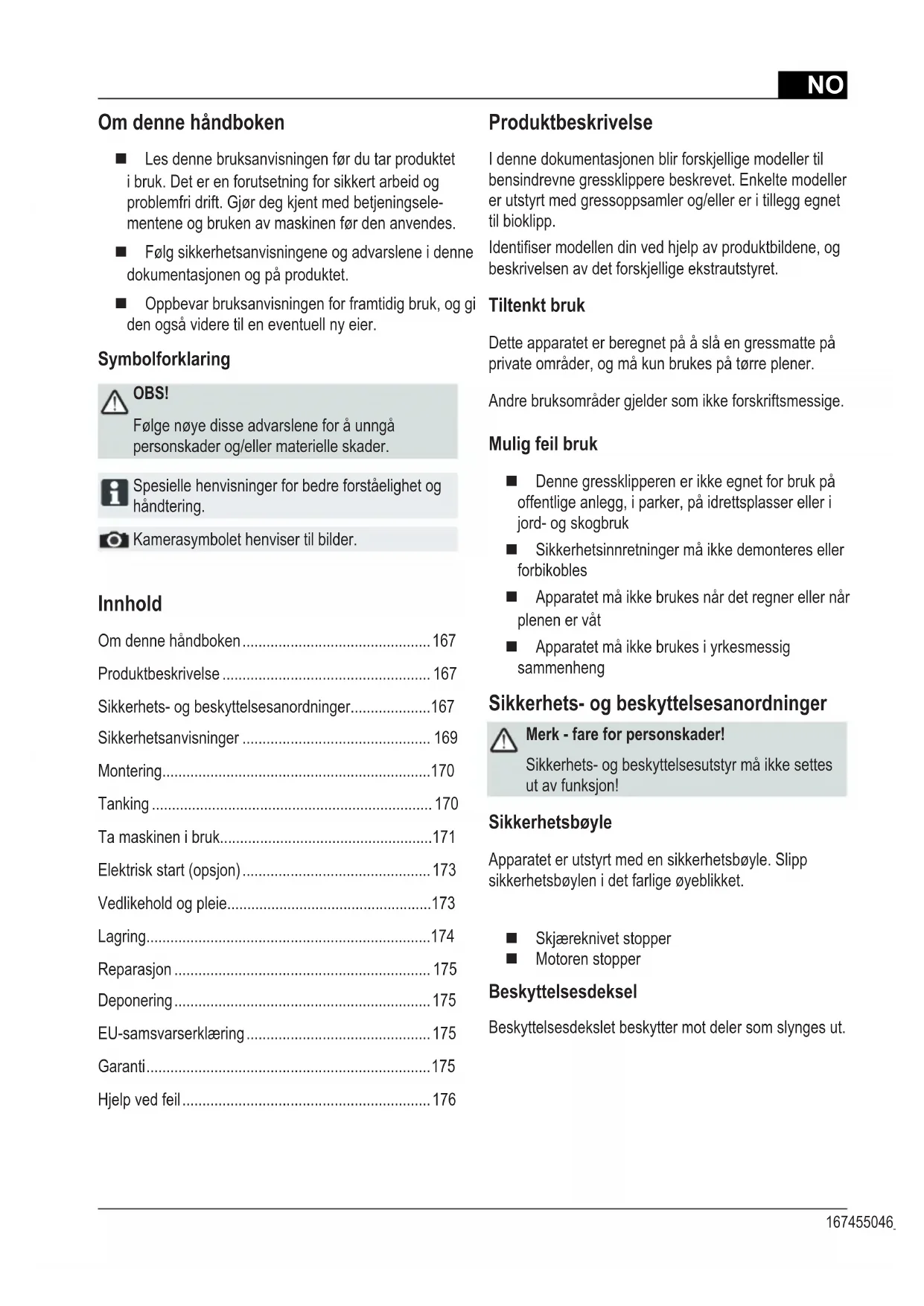

Om denne håndboken....167

Produktbeskrivelse 167

Sikkerhets- og beskyttelsesanordninger....167

Elektrisk start (opsjon)....173

Vedlikehold og pleie....173

Lagring....174

Reparasjon 175

Deponering 175

EU-samsvarserklæring....175

Garanti....175

Hjelp ved feil....176

Produktbeskrivelse

I denne dokumentasjonen blir forskjellige modeller til bensindrevne gressklippere beskrevet. Enkelte modeller er utstyrt med gressoppsamler og/eller er i tillegg egnet til bioklipp.

Identifiser modellen din ved hjelp av produktbildene, og beskrivelsen av det forskjellige ekstrautstyret.

Tiltenkt bruk

Dette apparatet er beregnet på å slå en gressmatte på private områder, og må kun brukes på tørre plener.

Andre bruksområder gjelder som ikke forskriftsmessige.

Mulig feil bruk

Denne gressklipperen er ikke egnet for bruk på offentlige anlegg, i parker, på idrettsplasser eller i jord- og skogbruk
■ Sikkerhetsinnretninger må ikke demonteres eller forbikobles
■ Apparatet må ikke brukes när det regner eller när plenen er våt
■ Apparatet må ikke brukes i yrkesmessig sammenheng

Sikkerhets- og beskyttelsesutstyr må ikke settes ut av funksjon!

Sikkerhetsbøyle

Apparatet er utstyrt med en sikkerhetsbøyle. Slipp sikkerhetsbøylen i det farlige øyeblikket.

■ Skjæreknivet stopper
■ Motoren stopper

Beskyttelsesdeksel

Beskyttelsesdekslet beskytter mot deler som slynges ut.

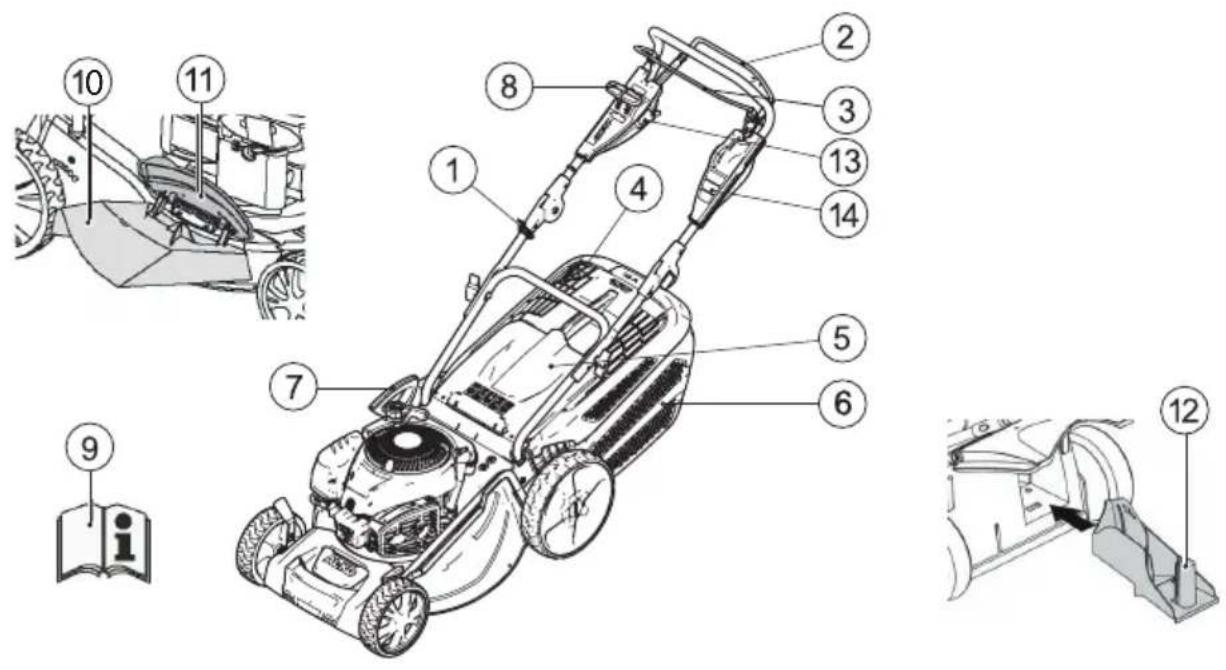

1 Startsnor 8 Vario-gir*
2 Hjuldrev* 9 Bruksanvisning
3 Sikkerhetsbøyle 10 Utkasterinnsats*
4 Fyllenivåindikering* 11 Deksel*
5 Beskyttelsesdeksel* 12 Bioklippesett*
6 Gressoppsamler* 13 Tenning Elektrisk start
7 Justering av klippehøyde* 14 Quick Brukerhåndbok

* avhengig av utrustning

Symboler på maskinen

	Obs!Må håndteres forsiktig.		Før arbeid på skjæreenheten, må man trekke ut tennplugghetten.
	Les bruksanvisningen før maskinen tas i bruk!		Quick BrukerhåndbokLøsne motorbremsen.
	Sørg for at det ikke finnes andre personer i nærheten!		Quick BrukerhåndbokKoble inn hjuldriften.
	Hold hender og føtter borte fra skjæreenheten!		Quick BrukerhåndbokGasspak Start / Stopp.
	Hold avstand til fareområdet.

Tilleggssymboler på apparater med elektrisk start

	Obs! Fare på grunn av strømstøt.
	Hold tilkoblingsledningen unna skjæreknivene.
	Apparatet skal alltid kobles fra strømmen før vedlikeholdsarbeid eller hvis kabelen er skadet.

Sikkerhets- og beskyttelsesutstyr må ikke settes ut av funksjon!

Maskiner som er fylt med drivstoff skal ikke oppbevares inne i bygninger hvor bensindampen kan komme i kontakt med åpen flamme eller gnister!

Hold området rundt motor, eksos, batterikasse og drivstofftank fritt for gress, bensin og olje.

■ Sørg for at det ikke finnes andre personer i nærheten
Den som kjører maskinen eller brukeren er ansvarlig for ulykker knyttet til andre personer og deres eiendom
■ Barn eller andre som ikke kjenner bruksanvisningen må ikke bruke apparatet
■ Følg lokale bestemmelser vedrørende minimumsalder for den som bruker maskinen
■ Maskinen må ikke benyttes under innflytelse av alkohol, narkotika eller medikamenter
■ Bruk hensiktsmessige arbeidsklær

Langbukser
Stødig og sklisikkert skotøy
Hørselvern

■ Ved arbeid i skråninger

■ Pass alltid på å stå støtt
- Klipp alltid på tvers av skråningen, aldri oppover eller nedover

Ikke klipp i skråninger som har brattere stigning enn 20°
Vær spesielt forsiktig når du vender

■ Arbeid kun när det er tilstrekkelig dagslys eller kunstig belysning
■ Hold kroppen, armer og bein unna skjæreenheten
■ Overhold bestemmelser for driftstid som gjelder i landet
■ Et apparat som er klart til bruk må ikke stå uten tilsyn
■ Man må kun bruke skarpe skjærekniver
■ Bruk aldri apparatet med skadede beskyttelsesinnretninger / beskyttelsesgittere
■ Bruk aldri apparatet uten at beskyttelsesinnretningene er fullstendig montert (f.eks.: Beskyttelsesdeksel, gressfangerinnretninger)
■ Kontroller hver gang før bruk om apparatet er skadet, bytt skadede deler før det brukes på nytt
■ Slå av motoren, vent til gressklipperen står stille og trekk ut tennplugghetten

Når man forlater apparatet
Når det har oppstått feil
Før man løsner blokkeringer
Før man fjerner tilstoppinger
■ Etter kontakt med fremmedlegemer
hvis det oppstår forstyrrelser eller uvanlige vibrasjoner på enheten

Let etter skader på gressklipperen, og utfør nødvendige reparasjoner før du starter gressklipperen på nytt og begynner å slå gress.

■ Plugg på tennplugghetten og start motoren

Etter utbedring av feil (se Feiltabell) og kontroll av apparatet
Etter rengjøring av apparatet

■ Kontroller terrenget som skal klippes nøye, og fjern alle fremmedlegemer
Vær spesielt oppmerksom når du snur gressklipperen eller hvis du drar gresklipperen mot deg
■ Ikke slå over hindringer (f.eks. greiner, trerøtter)
■ Fjern klippet gress kun när motoren er av

■ Slå av motor / skjærekniv når man krysser annen flate enn den som skal klippes
■ Løft eller bær aldri maskinen mens motoren går
■ Ikke spis eller drikk mens du fyller bensin eller motorolje
■ Ikke pust inn bensindamp
■ Før enheten i skrittempo
■ Før bruk må det kontrolleres at mutre, skruer og bolter sitter ordentlig

Montering

Følg vedlagte montasjeveiledning.

Advarsel!

Maskinen må ikke brukes før den er fullstendig montert.

Tanking

Følg alltid bruksanvisningen som følger med fra motorprodusenten.

Driftsmidler

■ Oppbevar bensin og olje kun i beholdere som er beregnet til dette

■ Fyll eller tøm bensin og olje kun når motoren er kald utendørs
■ Ikke fyll bensin eller olje mens motoren går
■ Ikke fyll for mye på tanken (bensin utvider seg)
■ Ikke røyk under tankingen
■ Tanklokket må ikke åpnes mens motoren går eller mens motoren er varm

■ Bytt skadet tank eller tanklokk

■ Lukk alltid tanklokket skikkelig

■ Ved bensinsøl:

Ikke start motoren
Unngå å forsøke å slå på tenningen
Rengjør maskinen

Ikke start motoren
Sug opp motorolje som har lekket ut med oljebindemiddel eller filler og deponer det forskriftsmessig
Rengjør maskinen

Spillolje må ikke:

■ kastes sammen med husholdningsavfall
■ tømmes i kloakknettet, avløpssystemet eller bakken

Vi anbefaler å levere spilloljen i tette beholdere til gjenvinningsstasjoner eller kundeservice.

Fylle bensin

1. Skru av tanklokket, legg det på et rent sted.
2. Bruk trakt när du fyller bensin.
3. Lukk tankfylleåpningen skikkelig og rengjør.

Fylle motorolje

1. Skru av oljepåfyllingsdekslet, legg dekslet på et rent sted.
2. Bruk trakt när du fyller olje.
3. Sett på dekslet oljepåfyllingsåpningen skikkelig og rengjør.

Ta maskinen i bruk

Advarsel!

Apparatet må ikke brukes hvis skjæreenheten eller festedelene er skadet eller slitt!

Kamerasymbolet på de følgende sidene henviser til illustrasjonene, side 4–7.

Stille inn klippehøyden

Klippehøyden må kun justeres når motoren er avslått og skjærekniven står stille.

- Still alltid inn alle hjulene på samme klippehøyde.

- Justering av klippehøyden er avhengig av modell.

Akseljustering eller sentraljustering (1)

1. Trykk spaken for å låse opp til siden og hold den der.
2. Skyv spaken mot venstre eller høyre til ønsket klippehøyde.
3. La spaken gå i lås.
4. Pass på at alle hjulene har samme hvileposisjon.

Klipping med gressoppsamler

Gressoppsamleren må kun tas av og settes på när motoren er slått av og skjæreniven står stille.

1. Løft Beskyttelsesdeksel og heng gressoppsamleren inn i holderen (3).

Advarsel!

Kun en gressoppsamler som er hengt på korrekt og er uten skader vil tilby tilstrekkelig beskyttelse mot deler som slenges ut!

Fyllenivåindikering

På grunn av luftstrømmen under klippingen blir fyllenivåindikeringen trykket oppover (2a).

Hvis gressoppsamleren er full, ligger fyllenivåindikeringen på oppsamleren (2b). Gressoppsamleren må tømmes.

Tømme gressoppsamleren

1. Løft opp Beskyttelsesdeksel.
2. Ta ut gressoppsamleren, og løft den ut bakover (3).
3. Tøm gressoppsamleren.
4. Løft Beskyttelsesdeksel og heng gressoppsamleren inn i holderen igjen (3).

Klipping uten gressoppsamler

Advarsel!

Klipp uten gressoppsamler kun när dreiefjæren til Beskyttelsesdeksel fungerer.

Fjærkraften holder beskyttelsesdeksel på gressklipperhuset. Gresset som er klippet blir kastet ut bakover under.

Bioklipping med biokloppesett (opsjon)

Ved bioklipping blir ikke gresset som klippes samlet opp, men det blir liggende igjen på plenen. Bioklipping beskytter bakken mot uttørking, og forsyner den med næringsstoffer.

Man får det beste resultatet med regelmessig klippehøyde på ca. 2 cm. Bare ungt gress med mykt bladvev råtner fort.

■ Gresshøyde før bioklipping: Maks. 8 cm
■ Gresshøyde etter bioklipping: Min. 4 cm

Sette inn bioklippesettet

Bioklippesettet må kun settes inn eller tas ut når motoren er avslått og skjærekniven står stille.

1. Ta av gressoppsamleren ( 3).
2. Løft opp Beskyttelsesdeksel og sett bioklippesettet inn i utkastsjakten (4). Låsen må gå i lås.

Sideutkast skal bare tas av og settes på med motoren slått av og stillstand hos skjærekniver.

Sett inn sideutkast

1. Fjern gressoppsamleren og sett inn fordelingssettet.
2. Trykk på låsespaken for deksel til sideutkast (6/1).
3. Deksel til sideutkast vippes opp og holdes fast (6/2).
4. Sett inn sideutkastkanalen ( 6/3).
5. Lukk dekslet langsomt. Dekslet beskytter sideutkastkanalen mot å falle ut.

Fjern sideutkast

1. Trykk 3x på primerknappen med ca. 2 sekunders mellomrom (7). Ved temperaturer under 10 °C trykker du 5x på primerknappen.
2. Trekk sikkerhetsbøylen til styreoverdelen hit og hold den fast (8) – Sikkerhetsbøylen går ikke i lås.
3. Trekk startsnoren jevnt ut, og la den deretter rulle sakte på igjen (9).

Motoren har fastgassinnstilling.

1. Trekk sikkerhetsbøylen til styreoverdelen hit og hold den fast (8) – Sikkerhetsbøylen går ikke i lås.
2. Trekk startsnoren jevnt ut, og la den deretter rulle sakte på igjen (9).

Elektrisk start (opsjon)

Elektrisk start uten primer/choke

1. Trekk sikkerhetsbøylen til styreoverdelen hit og hold den fast (8) – Sikkerhetsbøylen går ikke i lås.
2. Vri tenningsnøkkelen i tenningslåsen helt mot høyre (10).
3. Straks motoren starter, slipper du tenningsnøkkelen (hopper tilbake til posisjon "0").

Slå av motoren

1. Slipp sikkerhetsbøylen ( 1d).
2. Motoren slås av.

Advarsel om alvorlige kuttskader!

Motoren kan fortsette å gå. Når motoren er avslått, må du forsikre deg om at den ikke går.

Hjuldrift (opsjon)

Advarsel!

1. Trykk girkoblingsbøylen mot styreoverdelen og hold den fast (11) – Girkoblingsbøylen går ikke i lås.
2. Hjuldriften kobles inn.

Koble ut hjuldrift

1. Slipp girkoblingsbøylen ( 13).
2. Hjuldriften kobles ut.

Vario-gir (Speed Control) (opsjon)

Med Vario-giret kan kjørehastigheten til gressklipperen endres trinnløst.

Advarsel!

Betjen spaken kun mens motoren går. Innkobling uten motordrift kan skade drivmekanismen.

For høyere hastighet trekker du spaken (12) i retning (12/2)
■ For lavere hastighet trekker du spaken (12) i retning (2/1)

Tilpass alltid kjørehastigheten til den aktuelle tilstanden bakken og plenen har.

Vedlikehold og pleie

• Før alt vedlikehold og stell må man alltid slå av motoren og trekke ut tennplugghetten.
• Motoren kan fortsette å gå. Når motoren er avslått, må du forsikre deg om at den ikke går.
• Ved vedlikeholds- og pleiearbeid på kuttekniven, må det alltid brukes arbeidshansker!

■ Kontroller regelmessig funksjonen og slitasjen til gressoppsamlermekanismen
■ Rengjør apparatet hver gang etter bruk
■ Ikke spyl av apparatet med vann Inntrenging av vann kan føre til feil (tenningsanlegg, forgasser)
■ Kontroller regelmessig om skjærekniven er skadet
■ Bytt alltid defekt lyddemper

Vippe klipperen over på siden

Avhengig av motorprodusent, må:

■ forgasseren / luftfilteret peke oppover (15)
■ tennpluggene peke oppover(16)

Følg bruksanvisningen til motorprodusenten!

Slipe/skifte skjærekniv

■ Sløve eller skadede skjærekniver må kun kvesses/skiftes på et serviceverksted eller hos en autorisert fagbedrift
■ Slipte skjærekniver må avbalanseres

Advarsel!

Kniver som ikke er avbalansert fører til kraftig vibrasjon og skader klipperen.

■ etter at du har kjørt på en hindring
når motoren plutselig stopper
ved girskader
■ ved defekt kilerem
■ hvis kniven er bøyd
når motorakselen er deformert

Lade starterbatteri (opsjon)

Bruk kun den originale laderen som følger med.

1. Sørg for å ha klar en egnet beholder til å samle opp oljen.
2. Tapp oljen helt ut via oljepåfyllingsåpningen eller sug den opp.

Brukt motorolje må kasseres miljøvennlig! Vi anbefaler å levere spilloljen i tette beholdere til gjenvinningsstasjoner eller kundeservice.

Spillolje må ikke

• kastes sammen med husholdningsavfall
• tømmes i kloakken eller avløpssystemet
• tømmes ut på bakken

Skifte luftfilter

Stille inn wiretrekk

1. Drei justeringsdelen på wiretrekket i pilens retning (17).
2. For å kontrollere innstillingen, starter du motoren og kobler inn hjuldriften.
3. Hvis hjuldriften fortsatt ikke fungerer, må gressenderen leveres inn ved et serviceverksted eller til en autorisert fagbedrift.

Sette inn drev med olje

■ Sett drev på girakselen inn med olje fra tid til annen

Giret til hjuldriften er vedlikeholdsfritt.

Lagring

Advarsel - Eksplosjonsfare!

Ikke lagre apparatet i nærheten av åpne faller eller varmekilder.

■ La motoren kjøle seg ned
■ Maskinen lagres tørt og utilgjengelig for barn og andre personer uten tillatelse
■ Starterbatteriet må lagres frostfritt
■ Tøm bensintanken
■ Følg henvisningene til motorprodusenten
■ Trekk ut tennplugghetten

Reparasjon

Reparasjonsarbeid må kun utføres ved serviceverksteder og autoriserte fagbedrifter.

EU-samsvarserklæring

■ se montasjeveiledning

Deponering

Maskiner, batterier eller oppladbare batterier som er oppbrukt, må ikke kastes i det vanlige husholdningsavfallet!

Emballasje, maskin og tilbehør er laget av resirkulerbart materiale, og må deponeres på egnet måte.

Garanti

Eventuelle material- eller produksjonsfeil på maskinen utbedrer vi i løpet av den lovpålagte foreldelsesfristen for mangler etter eget valg, enten ved reparasjon eller med et nytt produkt. Foreldelsesfristen fastsettes iht. loven i det landet maskinen ble kjøpt.

Vår garanti gjelder kun ved: Garantien gjelder ikke ved:

■ Reparasjonsforsøk på maskinen

■ Overholdelse av bruksanvisningen

■ Tekniske endringer på maskinen

■ Bruk av originale reservedeler

■ Ikke tiltenkt bruk (f.eks. industriell eller kommunal bruk)

Lakkskaden som kan føres tilbake til normal bruk

■ Slitedeler som i reservedelskortet med ramme er merket XXXXX (X)

■ Forbrenningsmotorer – for disse gjelder separate garantibestemmelser fra den respektive motorprodusenten

Ved garantitilfeller kontakter du forhandleren eller nærmeste autoriserte kundeservice. Ta med dette garantikortet og kvitteringen. Med denne garantien forblir kjøperens juridiske mangelfordringer overfor selger uberørt.

Hjelp ved feil

Advarsel!

Kniv og motoraksel må ikke innrettes.

Feil Løsning
Motoren starter ikke▪ Fylle bensin	Still gasspaken på "Start"Koble inn chokenTrykk motorbryterbøylen mot styreoverdelenKontroller tennpluggene, skift ved behovRengjør luftfilterDrei skjærekniven frittLad starterbatteriStart på flate som er klippet
Motoreffekten reduseres▪ Korriger klippehøydenSlip/skift skjæreknivRengjør utkastkanal/husRengjør luftfilterReduser arbeidshastigheten
Urent snitt▪ Slip/skift skjærekniv	Korriger klippehøyden
Gressoppsamleren fylles ikke nok	Korriger klippehøydenLa plenen tørkeSlip/skift skjæreknivRengjør gitteret til gressoppsamlerenRengjør utkastkanal/hus
Hjuldriften fungerer ikke▪ Juster wiretrekket	Defekt kileremOppsøk et serviceverkstedFjern smuss i hjuldrift, tannremmer og girSett friløp (drev på giraksel) inn med olje
Ikke drei hjulene når girene er innkoblet	Trekk til hjulskrueneDefekt hjulnavDefek kileremOppsøk et serviceverksted
Apparatet vibrerer unormalt kraftig	Kontroller skjærekniven

Ved feil som ikke er oppført i denne tabellen eller som du selv ikke kan rette opp, kan du ta kontakt med vår kundeservice.
