88051 - Σταθμός σύνδεσης υπολογιστή DeLOCK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Σταθμός σύνδεσης υπολογιστή
Μάρκα	DeLOCK
Μοντέλο	88051
Διαστάσεις (ΜxΠxΥ, χωρίς βάση)	195 x 94 x 35 mm
Βάρος (εκτιμώμενο)	Περίπου 500 g
Χρώμα	Μαύρο
Τροφοδοσία	Είσοδος: 100-240 V AC, 50/60 Hz, 2,37 A; Έξοδος: 20 V / 6,75 A (135 W); Φόρτιση υπολογιστή έως 96 W (PD 3.0)
Μέγιστη ανάλυση	Τριπλό 4K @ 60 Hz (υπολογιστής με USB-C DP Alt Mode); Διπλό 4K @ 60 Hz (υπολογιστής χωρίς DP Alt Mode)
Υποδοχές βίντεο	1x DisplayPort (DP Alt Mode), 2x DisplayPort (DisplayLink), 1x HDMI (DP Alt Mode), 2x HDMI (DisplayLink)
Υποδοχές USB	4x USB-A 5 Gbps, 1x USB-C 10 Gbps
Ήχος	1x υποδοχή μικροφώνου 3,5 mm, 1x υποδοχή ακουστικών/ηχείων 3,5 mm
Δίκτυο	Gigabit LAN (RJ45) 10/100/1000 Mbps
Αναγνώστης καρτών	1x υποδοχή SD
Χαρακτηριστικά	Λειτουργία καθρέφτη ή επέκτασης, φόρτιση PD 3.0, κατακόρυφη εγκατάσταση, ένδειξη LED (μπλε τροφοδοσίας, πράσινο περιφερειακού)
Λειτουργικό σύστημα	Windows 10/11, Mac OS 12.4 ή νεότερο
Απαιτούμενο πρόγραμμα οδήγησης	DisplayLink (λήψη από www.delock.com)
Περιεχόμενα συσκευασίας	Σταθμός σύνδεσης, καλώδιο USB-C (1 m), τροφοδοτικό (καλώδιο 1,6 m), καλώδιο τροφοδοσίας (1,8 m), εγχειρίδιο οδηγιών
Φροντίδα και καθαρισμός	Καθαρίστε με ένα μαλακό, στεγνό πανί; αποφύγετε την υγρασία και το άμεσο ηλιακό φως
Ασφάλεια	Προστατέψτε από υγρασία και άμεσο ηλιακό φως; χρησιμοποιήστε το παρεχόμενο τροφοδοτικό
Ανταλλακτικά και δυνατότητα επισκευής	Μη εφαρμόσιμο (η συσκευή δεν επισκευάζεται από τον χρήστη)

Συχνές ερωτήσεις - 88051 DeLOCK

Πώς συνδέω τον σταθμό σύνδεσης στον υπολογιστή μου;

Συνδέστε το τροφοδοτικό στο σταθμό και, στη συνέχεια, συνδέστε το σταθμό σε μια θύρα USB-C του υπολογιστή σας (που υποστηρίζει DP Alt Mode, Thunderbolt™ 3 ή 4). Κάντε λήψη και εγκατάσταση του προγράμματος οδήγησης DisplayLink από τον ιστότοπο Delock πριν από τη χρήση.

Ποια είναι η μέγιστη ανάλυση οθόνης που μπορώ να επιτύχω;

Με υπολογιστή USB-C που υποστηρίζει DP Alt Mode, μπορείτε να χρησιμοποιήσετε τρεις οθόνες σε 4K στα 60 Hz ταυτόχρονα. Χωρίς DP Alt Mode, είναι δυνατές δύο οθόνες σε 4K στα 60 Hz.

Μπορώ να φορτίσω τον φορητό μου υπολογιστή μέσω του σταθμού σύνδεσης;

Ναι, ο σταθμός υποστηρίζει USB Power Delivery 3.0 έως 96 W. Ο φορητός υπολογιστής σας θα φορτίζεται κατά τη χρήση.

Τι είδη οθονών μπορώ να συνδέσω;

Μπορείτε να συνδέσετε έως τρεις οθόνες χρησιμοποιώντας τις θύρες DisplayPort και HDMI. Μία οθόνη λειτουργεί μέσω DP Alt Mode, οι άλλες δύο μέσω DisplayLink®.

Πώς εγκαθιστώ το πρόγραμμα οδήγησης DisplayLink;

Κάντε λήψη του προγράμματος οδήγησης από www.delock.com/produkte/G_88051/treiber.html. Εκτελέστε την εγκατάσταση, ακολουθήστε τις οδηγίες, επανεκκινήστε τον υπολογιστή. Σε Mac, επιτρέψτε το DisplayLinkUserAgent στις Προτιμήσεις Συστήματος > Ασφάλεια και Απόρρητο.

Γιατί η οθόνη μου παραμένει μαύρη μετά τη σύνδεση;

Ελέγξτε ότι το πρόγραμμα οδήγησης DisplayLink είναι εγκατεστημένο και ότι το καλώδιο USB-C σας υποστηρίζει τη λειτουργία DP Alt Mode. Βεβαιωθείτε ότι το τροφοδοτικό είναι συνδεδεμένο και ότι η LED είναι αναμμένη (μπλε). Σε Windows, μεταβείτε στις ρυθμίσεις οθόνης για επέκταση ή διπλασιασμό της οθόνης.

Μπορώ να χρησιμοποιώ συσκευές USB ταυτόχρονα με τις οθόνες;

Ναι, ο σταθμός διαθέτει 5 θύρες USB (4 USB-A 5 Gbps και 1 USB-C 10 Gbps) που λειτουργούν ταυτόχρονα με τις εξόδους βίντεο.

Τι σημαίνει η LED στο σταθμό;

Η μπλε LED υποδεικνύει ότι ο σταθμός τροφοδοτείται. Όταν συνδέσετε μια συσκευή USB, η LED γίνεται πράσινη.

Είναι ο σταθμός συμβατός με Mac;

Ναι, είναι συμβατός με Mac OS 12.4 ή νεότερο. Βεβαιωθείτε ότι έχετε εγκαταστήσει το πρόγραμμα οδήγησης DisplayLink και επιτρέψατε τον πράκτορα στις προτιμήσεις απορρήτου.

Μπορώ να χρησιμοποιήσω ακουστικά με το σταθμό;

Ναι, οι υποδοχές ήχου 3,5 mm (μικροφώνου και ακουστικών) είναι διαθέσιμες. Μόλις συνδεθούν ακουστικά, ο ήχος βγαίνει αποκλειστικά από αυτή την υποδοχή και όχι από τις οθόνες.

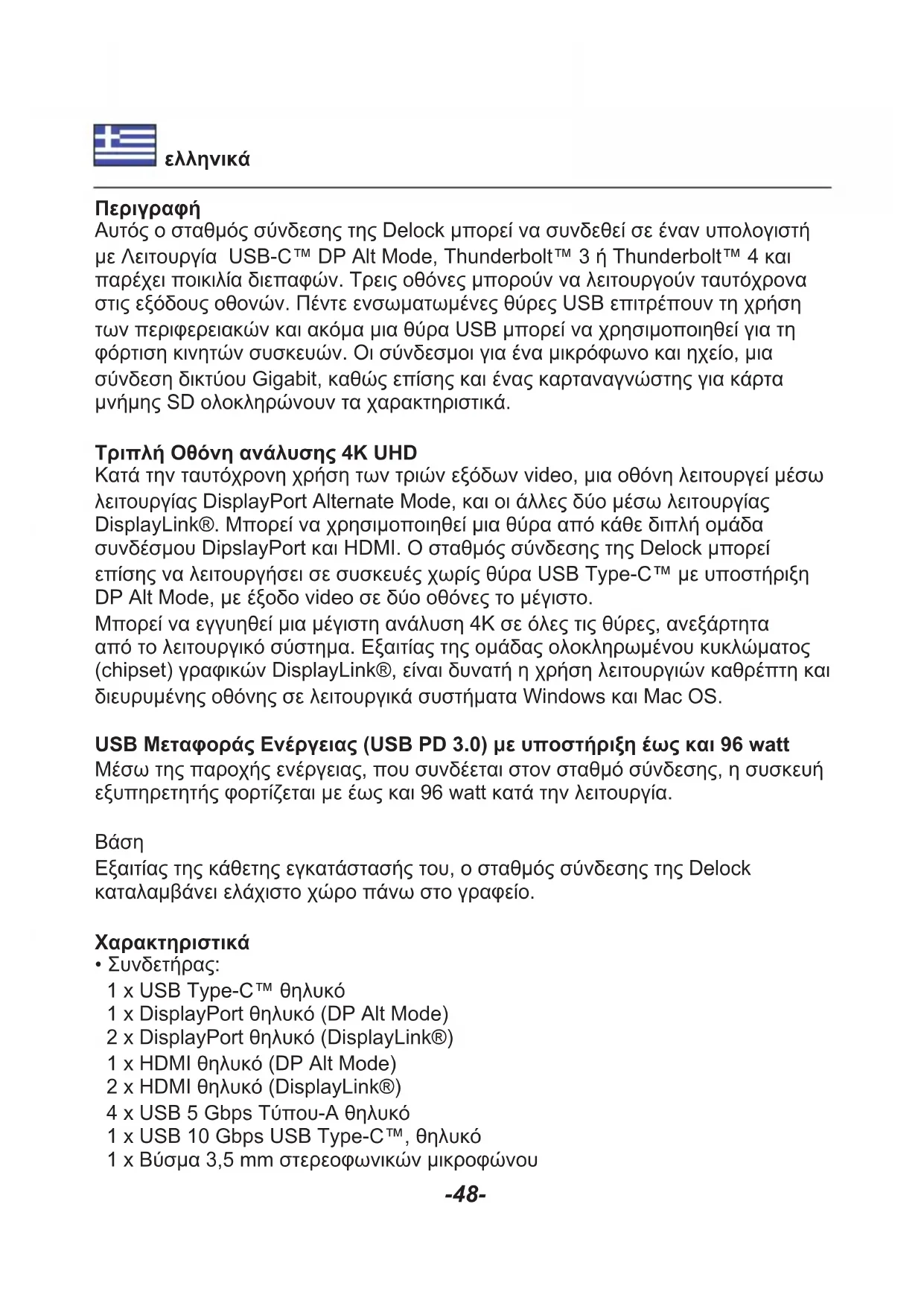

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 88051 DeLOCK

Αυτός ο σταθμός σύνδεσης της Delock μπορεί να συνδεθεί σε έναν υπολογιστή με Λειτουργία USB-C™ DP Alt Mode, Thunderbolt™ 3 ή Thunderbolt™ 4 και παρέχει ποικιλία διεπαφών. Τρεις οθόνες μπορούν να λειτουργούν ταυτόχρονα στις εξόδους οθονών. Πέντε ενσωματωμένες θύρες USB επιτρέπουν τη χρήση των περιφερειακών και ακόμα μια θύρα USB μπορεί να χρησιμοποιηθεί για τη φόρτιση κινητών συσκευών. Οι σύνδεσμοι για ένα μικρόφωνο και ηχείο, μια σύνδεση δικτύου Gigabit, καθώς επίσης και ένας καρταναγνώστης για κάρτα μνήμης SD ολοκληρώνουν τα χαρακτηριστικά.

Τριπλή Οθόνη ανάλυσης 4Κ UHD

Κατά την ταυτόχρονη χρήση των τριών εξόδων video, μια οθόνη λειτουργεί μέσω λειτουργίας DisplayPort Alternate Mode, και οι άλλες δύο μέσω λειτουργίας DisplayLink®. Μπορεί να χρησιμοποιηθεί μια θύρα από κάθε διπλή ομάδα συνδέσμου DipslayPort και HDMI. Ο σταθμός σύνδεσης της Delock μπορεί επίσης να λειτουργήσει σε συσκευές χωρίς θύρα USB Type-C™ με υποστήριξη DP Alt Mode, με έξοδο video σε δύο οθόνες το μέγιστο.

Μπορεί να εγγυηθεί μια μέγιστη ανάλυση 4Κ σε όλες τις θύρες, ανεξάρτητα από το λειτουργικό σύστημα. Εξαιτίας της ομάδας ολοκληρωμένου κυκλώματος (chipset) γραφικών DisplayLink®, είναι δυνατή η χρήση λειτουργιών καθρέπτη και διευρυμένης οθόνης σε λειτουργικά συστήματα Windows και Mac OS.

USB Μεταφοράς Ενέργειας (USB PD 3.0) με υποστήριξη έως και 96 watt

Μέσω της παροχής ενέργειας, που συνδέεται στον σταθμό σύνδεσης, η συσκευή εξυπηρετητής φορτίζεται με έως και 96 watt κατά την λειτουργία.

Báση

Εξαιτίας της κάθετης εγκατάστασής του, ο σταθμός σύνδεσης της Delock καταλαμβάνει ελάχιστο χώρο πάνω στο γραφείο.

Χαρακτηριστικά

• Συνδετήρας:

1 x USB Type-C™ θηλυκό
1 x DisplayPort θηλυκό (DP Alt Mode)
2 x DisplayPort θηλυκό (DisplayLink®)
1 x HDMI θηλυκό (DP Alt Mode)
2 x HDMI θηλυκό (DisplayLink®)
4 x USB 5 Gbps Túπου-Α θηλυκό
1 x USB 10 Gbps USB Type-C™, θηλυκό
1 x Búσμα 3,5 mm στερεοφωνικών μικροφώνου

1 x Búσμα 3,5 mm μεγάφωνου
1 x Gigabit LAN 10/100/1000 Mbps, θηλυκός σύνδεσμος RJ45
1 x υποδοχή SD
1 x συνδετήρας ρεύματος DC 20 V
- Μέγιστη ανάλυση (ανάλογα με το σύστημα και το συνδεδεμένο υλικό):
Κεντρική μονάδα USB Type-C™ DP Alt Mode: 3 x 4K / 60 Hz
Κεντρική μονάδα χωρίς DP Alt Mode: 2 x 4K / 60 Hz
• Μεταφορά ηχητικών σημάτων και σημάτων βίντεο
•Λειτουργίες: Καθρέπτης ή Επέκταση
- Ρεύμα εισόδου: 135 W, 39 W χρησιμοποιούνται για το σταθμό σύνδεσης
• Έξοδος ρεύματος κεντρικού υπολογιστή (host): μέγιστη 96 W
• 1 x 'Evδειξη LED
• Χρώμα: μαύρο
• Διαστάσεις χωρίς τη βάση (ΜxΠxΥ): περ. 195 x 94 x 35 mm

Προδιαγραφή τροφοδοσίας ρεύματος

• Επιτοίχια τροφοδοσία ρεύματος
• Είσοδος: Εναλλασσόμενο ρεύμα 100 \~ 240 V / 50 \~ 60 Hz / 2,37 A
  • Έξοδος: 20 V / 6,75 A / 135 W
  • Γείωση εξωτερικά και εσωτερικά
  • Διαστάσεις:
  εσωτερικά: ∅ περ. 2,5 mm
  εξωτερικά: ø περ. 5,5 mm
  μήκος: περ. 10,0 mm

Απαιτήσεις συστήματος

• Mac OS 12.4 ή νεότερο
- Windows 10/10-64/11
- Mía ελεύθερη θηλυκή θύρα USB Type-C™ (DisplayLink®) ή
• Συσκευή με μια ελεύθερη θύρα USB Type-C™ και DisplayPort λειτουργίας εναλλαγής ή με μια ελεύθερη θύρα Thunderbolt™ 3 ή Thunderbolt™ 4

Περιεχόμενα συσκευασίας

• Σταθμός αγκύρωσης USB
- Καλώδιο USB-C™ αρσενικό σε USB-C™ αρσενικό, μήκους περ. 1 m
• Τροφοδοτικό, μήκους καλωδίου περ. 1,6 μ.
• Καλώδιο τροφοδοσίας, μήκους περ. 1,8 κ.
- Εγχειρίδιο χρήστη

Οδηγίες ασφάλειας

• Προστατεύστε το προϊόν από την υγρασία
- Προστατεύστε το προϊόν από την άμεση ηλιακή ακτινοβολία

Εγκατάσταση προγράμματος οδήγησης

1. Ενεργοποιήστε τον υπολογιστή σας.
2. Συδέσετε την παροχή ρεύματος στη θηλυκή θύρα DC.
3. Συνδέστε τον σταθμό σύνδεσης σε μια διαθέσιμη θύρα USB του υπολογιστή σας.
4. Κατεβάστε τον οδηγό από την ιστοσελίδα του προϊόντος: https://www.delock.com/produkte/G_88051/treiber.html.
5. Ακολουθήστε τις οδηγίες εγκατάστασης του οδηγού.
6. Αυτή η μονάδα πλέον θα είναι εγκατεστημένη.
7. Κάντε κλικ στην επιλογή "Τέλος".
8. Θα ζητηθεί από τον υπολογιστή σας θα κάνετε επανεκκίνηση. Κάντε κλικ στο "Yes" (Nai) για επανεκκίνηση του υπολογιστή.
9. Μετά την επανεκκίνηση, μπορείτε να ξεκινήσετε να χρησιμοποιείτε τη συσκευή αμέσως.

Διαμόρφωση

1. Σύνδεση δικτύου: Υποστηρίζει 10/100/1000 Mbps και μπορεί να χρησιμοποιηθεί αμέσως.
2. Θύρες USB: Μπορείτε τώρα να συνδέσετε τις συσκευές σας σε αυτές τις 5 θύρες.
3. Θύρες ήχου: Μπορείτε να συνδέσετε τα ακουστικά και τα ηχεία σας με τις θύρες ήχου.

Σημείωση

Μόλις συνδεθεί μια συσκευή ήχου στη στερεοφωνική υποδοχή, η έξοδος γίνεται αποκλειστικά από εκεί. Τότε, μια έξοδος μέσω των εξόδων βίντεο δεν είναι δυνατή.

1. Θύρες βίντεο: Μπορείτε να καθορίσετε τις επιπρόσθετες οθόνες σε λειτουργία mirroring ή διευρυμένη.

Για να αλλάξετε τη ρύθμιση, προχωρήστε ως εξής:

Windows: Πατήστε με δεξί κλικ στην επιφάνεια εργασίας και πατήστε στις "ρυθμίσεις οθόνης".

Μετά μπορείτε να αλλάξετε τις ρυθμίσεις γραφικών.

Mac: Ανοίξτε τις Προτιμήσεις Συστήματος > Οθόνες.

Μπορεί να χρειαστεί να αλλάξουν οι ρυθμίσεις ασφαλείας. Γι' αυτό πηγαίνετε στις Προτιμήσεις Συστήματος > Ασφάλεια & Ιδιωτικότητα > Ιδιωτικότητα και επιλέξτε το "DisplayLinkUserAgent".

Σημείωση

Κατά την ταυτόχρονη χρήση των τριών εξόδων video, μια οθόνη λειτουργεί μέσω λειτουργίας DisplayPort Alternate Mode, και οι άλλες δύο μέσω λειτουργίας DisplayLink®. Ο σταθμός σύνδεσης της Delock μπορεί επίσης να λειτουργήσει σε συσκευές χωρίς θύρα USB Type-C™ με υποστήριξη DP Alt Mode, με έξοδο video σε δύο οθόνες κατά το μέγιστο.

Μια θύρα μπορεί να χρησιμοποιηθεί από κάθε διπλή ομάδα του συνδέσμου DisplayPort και HDMI:

1. Εισάγετε μια κάρτα SD στον καρταναγνώστη.
2. 'Evδειξη LED
3. Σταθμός σύνδεσης με ενέργεια: Η ένδειξη The LED ανάβει μπλε.
4. Συνδεδεμένη συσκευή USB: Η ένδειξη LED ανάβει πράσινο.

Υποστήριξη Delock

Αν έχετε περαιτέρω ερωτήσεις, επικοινωνήστε με την υποστήριξη πελατών μας στη διεύθυνση [e-mail]

Μπορείτε να βρείτε τις τρέχουσες πληροφορίες προϊόντος στην αρχική μας σελίδα: www.delock.com

Τελική ρήτρα

Οι πληροφορίες και τα δεδομένα που περιλαμβάνονται σε αυτό το εγχειρίδιο μπορεί να αλλάξουν χωρίς προειδοποίηση. Εξαιρούνται σφάλματα και какέκτυπα.

Πνευματικά δικαιώματα

Απαγορεύεται η αναπαραγωγή ή η μετάδοση οποιουδήποτε μέρους του παρόντος εγχειριδίου χρήστη για οποιοδήποτε σκοπό ανεξάρτητα από το αν γίνεται ηλεκτρονικά ή μηχανικά, χωρίς τη ρητή γραπτή έγκριση της Delock.
