88051 - Estación de acoplamiento informática DeLOCK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación de acoplamiento para ordenador
Marca	DeLOCK
Modelo	88051
Dimensiones (An x Pr x Al, sin soporte)	195 x 94 x 35 mm
Peso (estimado)	Alrededor de 500 g
Color	Negro
Alimentación	Entrada: 100-240 V AC, 50/60 Hz, 2,37 A; Salida: 20 V / 6,75 A (135 W); Carga del host hasta 96 W (PD 3.0)
Resolución máxima	Triple 4K @ 60 Hz (host USB-C DP Alt Mode); Doble 4K @ 60 Hz (host sin DP Alt Mode)
Conectores de video	1x DisplayPort (DP Alt Mode), 2x DisplayPort (DisplayLink), 1x HDMI (DP Alt Mode), 2x HDMI (DisplayLink)
Conectores USB	4x USB-A 5 Gbps, 1x USB-C 10 Gbps
Audio	1x toma de micrófono 3,5 mm, 1x toma de auriculares/altavoz 3,5 mm
Red	Gigabit LAN (RJ45) 10/100/1000 Mbps
Lector de tarjetas	1x ranura SD
Funcionalidades	Modo espejo o extendido, carga PD 3.0, instalación vertical, indicador LED (azul alimentación, verde periférico)
Sistema operativo	Windows 10/11, Mac OS 12.4 o superior
Controlador requerido	DisplayLink (descarga en www.delock.com)
Contenido del embalaje	Estación de acoplamiento, cable USB-C (1 m), fuente de alimentación (cable 1,6 m), cable de alimentación (1,8 m), manual de instrucciones
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar la humedad y la luz solar directa
Seguridad	Proteger de la humedad y la luz solar directa; utilizar la fuente de alimentación suministrada
Piezas de repuesto y reparabilidad	No aplicable (dispositivo no reparable por el usuario)

Preguntas frecuentes - 88051 DeLOCK

¿Cómo conectar la estación de acoplamiento a mi ordenador?

Conecte la fuente de alimentación a la estación, luego conecte la estación a un puerto USB-C de su ordenador (que admita DP Alt Mode, Thunderbolt™ 3 o 4). Descargue e instale el controlador DisplayLink desde el sitio web de Delock antes de usarlo.

¿Qué resolución de pantalla máxima puedo obtener?

Con un host USB-C que admita DP Alt Mode, puede usar tres monitores en 4K a 60 Hz simultáneamente. Sin DP Alt Mode, son posibles dos monitores en 4K a 60 Hz.

¿Puedo cargar mi portátil a través de la estación de acoplamiento?

Sí, la estación admite USB Power Delivery 3.0 hasta 96 W. Su ordenador portátil se cargará durante el uso.

¿Qué tipos de monitores puedo conectar?

Puede conectar hasta tres monitores utilizando los puertos DisplayPort y HDMI. Un monitor funciona a través de DP Alt Mode, los otros dos a través de DisplayLink®.

¿Cómo instalar el controlador DisplayLink?

Descargue el controlador desde www.delock.com/produkte/G_88051/treiber.html. Inicie la instalación, siga las instrucciones, reinicie el ordenador. En Mac, autorice DisplayLinkUserAgent en Preferencias del Sistema > Seguridad y Privacidad.

¿Por qué mi pantalla permanece negra después de la conexión?

Verifique que el controlador DisplayLink esté instalado y que su cable USB-C admita el modo DP Alt Mode. Asegúrese de que la fuente de alimentación esté enchufada y que el LED esté encendido (azul). En Windows, acceda a la configuración de pantalla para extender o duplicar la pantalla.

¿Puedo usar periféricos USB al mismo tiempo que las pantallas?

Sí, la estación dispone de 5 puertos USB (4 USB-A 5 Gbps y 1 USB-C 10 Gbps) que funcionan simultáneamente con las salidas de video.

¿Qué significa el LED en la estación?

El LED azul indica que la estación está alimentada. Cuando conecta un periférico USB, el LED se vuelve verde.

¿Es la estación compatible con Mac?

Sí, es compatible con Mac OS 12.4 o superior. Asegúrese de instalar el controlador DisplayLink y autorizar el agente en las preferencias de privacidad.

¿Puedo usar auriculares con la estación?

Sí, las tomas de audio de 3,5 mm (micrófono y auriculares) están disponibles. Tan pronto como se conectan unos auriculares, el sonido sale exclusivamente por esta toma y no por los monitores.

MANUAL DE USUARIO 88051 DeLOCK

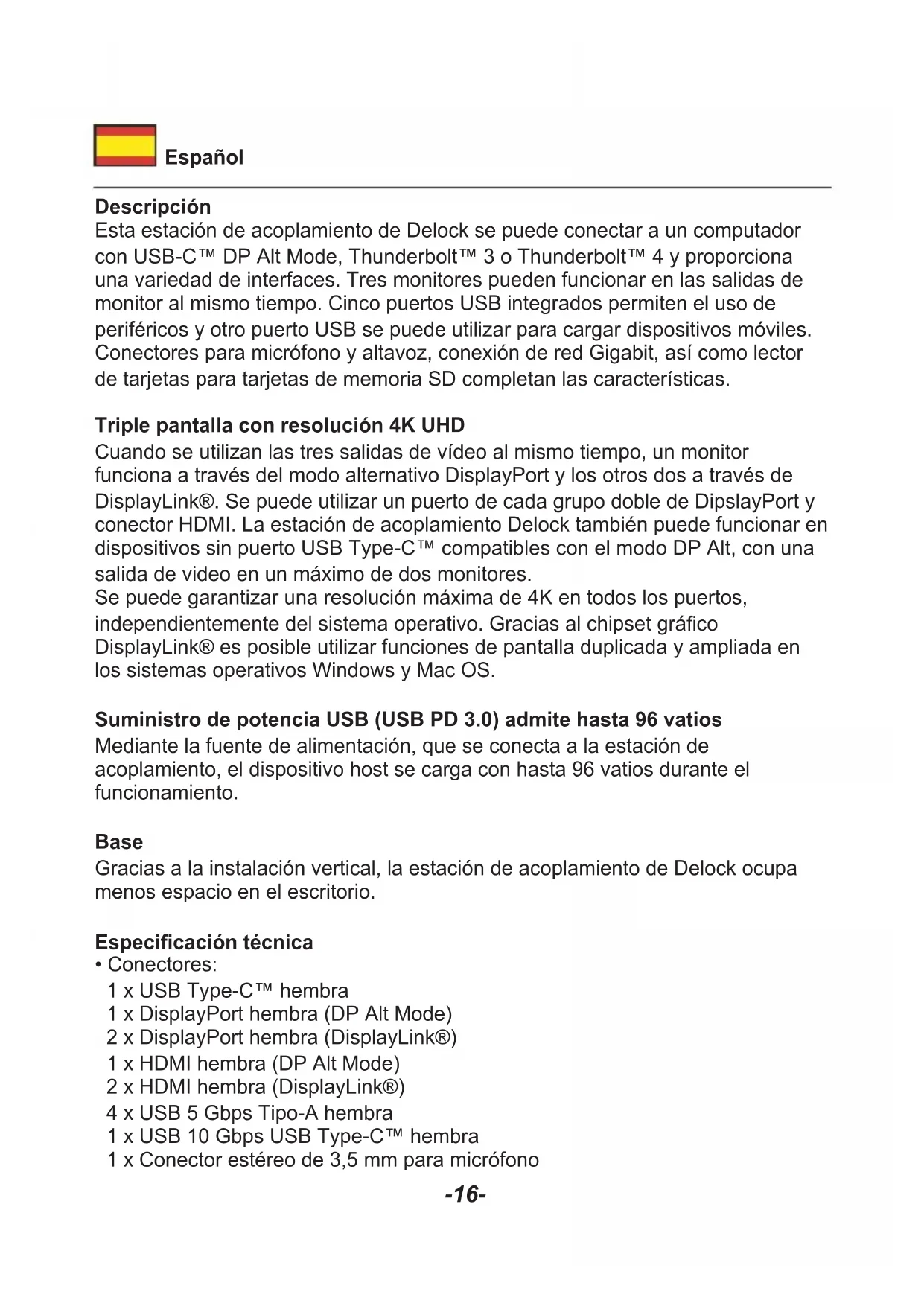

Esta estación de acoplamiento de Delock se puede conectar a un computador con USB-C™ DP Alt Mode, Thunderbolt™ 3 o Thunderbolt™ 4 y proporciona una variedad de interfaces. Tres monitores pueden funcionar en las salidas de monitor al mismo tiempo. Cinco puertos USB integrados permiten el uso de periféricos y otro puerto USB se puede utilizar para cargar dispositivos móviles. Conectores para micrófono y altavoz, conexión de red Gigabit, así como lector de tarjetas para tarjetas de memoria SD completan las características.

Triple pantalla con resolución 4K UHD

Cuando se utilizan las tres salidas de vídeo al mismo tiempo, un monitor funciona a través del modo alternativo DisplayPort y los otros dos a través de DisplayLink®. Se puede utilizar un puerto de cada grupo doble de DipslayPort y conector HDMI. La estación de acoplamiento Delock también puede funcionar en dispositivos sin puerto USB Type-C™ compatibles con el modo DP Alt, con una salida de video en un máximo de dos monitores.

Se puede garantizar una resolución máxima de 4K en todos los puertos, independientemente del sistema operativo. Gracias al chipset gráfico DisplayLink® es posible utilizar funciones de pantalla duplicada y ampliada en los sistemas operativos Windows y Mac OS.

Suministro de potencia USB (USB PD 3.0) admite hasta 96 vatios

Mediante la fuente de alimentación, que se conecta a la estación de acoplamiento, el dispositivo host se carga con hasta 96 vatios durante el funcionamiento.

Base

Gracias a la instalación vertical, la estación de acoplamiento de Delock ocupa menos espacio en el escritorio.

Especificación técnica

- Conectores:

1 x USB Type-C™ hembra
1 x DisplayPort hembra (DP Alt Mode)
2 x DisplayPort hembra (DisplayLink®)
1 x HDMI hembra (DP Alt Mode)
2 x HDMI hembra (DisplayLink®)
4 x USB 5 Gbps Tipo-A hembra
1 x USB 10 Gbps USB Type-C™ hembra
1 x Conector estéreo de 3,5 mm para micrófono

1 x estéreo de 3,5 mm para altavoces
1 x Gigabit LAN 10/100/1000 Mbps RJ45 hembra
1 x Ranura para tarjetas SD
1 x conector de alimentación 20 VCC
- Resolución máxima (depende del sistema y del hardware conectado):
Anfitrión USB Type-C™ DP Alt Mode: 3 x 4K / 60 Hz
Anfitrión sin modo DP Alt: 2 x 4K / 60 Hz
- Transferencia de señales de audio y vídeo
- Funciones: Espejada o Extendida
- Potencia de entrada: 135 W, 39 W se utilizan para la estación de acoplamiento
- Potencia de salida para el host: máx. 96 W
- 1 x Indicador LED
- Color: negro
- Dimensiones sin soporte (LAxANxAL): aprox. 195 x 94 x 35 mm

Especificaciones de la fuente de alimentación

- Toma de corriente eléctrica

- Entrada: 100 \~ 240 VCA / 50 \~ 60 Hz / 2,37 A

- Salida: 20 V / 6,75 A / 135 W

- Tierra exterior, más interior

- Dimensiones:

Longitud: aprox. 10,0 mm

Requisitos del sistema

• Mac OS 12.4 o superior

- Windows 10/10-64/11

- Un puerto hembra USB Type-C™ disponible (DisplayLink®) o

- Dispositivo con un puerto USB Type-C™ libre y modo alternativo DisplayPort o con un puerto Thunderbolt™ 3 o Thunderbolt™ 4 libre

Contenido del paquete

- Base de acoplamiento USB

- Cable USB-C™ macho a USB-C™ macho, longitud aprox. 1 m

- Fuente de alimentación, longitud del cable aprox. 1,6 m

- Cable de alimentación, longitud aprox. 1,8 m

- Manual del usuario

Instrucciones de seguridad

• Proteja el producto contra el polvo
• Proteja el producto contra la luz solar directa

Instalación del controlador

1. Encienda su PC.
2. Conecte la fuente de alimentación al puerto hembra DC.
3. Conecte la estación de acoplamiento a un puerto USB disponible de su ordenador.
4. Descargue el controlador desde la página del producto: https://www.delock.com/produkte/G_88051/treiber.html.
5. Siga las instrucciones de instalación del controlador.
6. El controlador se instalará.
7. Haga clic en "Finalizar".
8. Su PC le pedirá reiniciarse. Haga clic en "Sí" para reiniciar el equipo.
9. Después del reinicio el dispositivo estará listo para su uso.

Configuración

1. Conexión de red: soporta 10/100/1000 Mbps y puede usarse inmediatamente.
2. Puertos USB: ahora puede conectar sus dispositivos a estos 5 puertos.
3. Puertos de audio: puede conectar los auriculares y altavoces a los puertos de audio.

Nota

En cuanto se conecta un aparato de audio a la toma estéreo, la salida tiene lugar exclusivamente a través de ella. No es posible la salida a través de las salidas de vídeo.

1. Puertos de vídeo: Puede configurar las pantallas adicionales en espejo o extendidas.

Para cambiar la configuración, proceda de la siguiente manera:

Windows: Haga clic con el botón derecho del ratón en el escritorio y haga clic en "configuración de pantalla".

Después, puede cambiar la configuración gráfica.

Mac: Abra las Preferencias del Sistema > Pantallas.

Puede ocurrir que la configuración de seguridad necesite ser cambiada.

Por lo tanto, vaya a Preferencias del Sistema > Seguridad y Privacidad > Privacidad y coloque el gancho en "DisplayLinkUserAgent".

Nota

Cuando se utilizan las tres salidas de vídeo al mismo tiempo, un monitor funciona a través del modo alternativo DisplayPort y los otros dos a través de DisplayLink®. La estación de acoplamiento Delock también puede funcionar en dispositivos sin un puerto USB Type-C™ compatible con DP Alt Mode, con una salida de vídeo en un máximo de dos monitores.

Se puede utilizar un puerto de cada grupo doble de conectores DisplayPort y HDMI:

1. Inserte una tarjeta SD en el lector de tarjetas.
2. Indicador LED
3. Estación de conexión alimentada: El LED se ilumina en azul.
4. Dispositivo USB conectado: El LED se ilumina en verde.

Soporte técnico Delock

Si tiene alguna pregunta, póngase en contacto con nuestro servicio de atención al cliente [e-mail]

Puede encontrar información actual del producto en nuestra página Web: www.delock.es

Cláusula final

La información y los datos contenidos en este manual están sujetos a cambios sin previo aviso. Exceptuando errores y erratas.

Copyright

Queda prohibida la reproducción o transmisión para cualquier fin de parte alguna de este manual del usuario, independientemente de la forma en que se realice, ya sea, electrónicamente o mecánicamente, sin el consentimiento escrito de Delock.

Versión: 07/2023
