Tipo di prodotto	Dock per computer
Marca	DeLOCK
Modello	88051
Dimensioni (LxLxH, senza supporto)	195 x 94 x 35 mm
Peso (stimato)	Circa 500 g
Colore	Nero
Alimentazione	Ingresso: 100-240 V CA, 50/60 Hz, 2,37 A; Uscita: 20 V / 6,75 A (135 W); Ricarica host fino a 96 W (PD 3.0)
Risoluzione massima	Tripla 4K @ 60 Hz (host USB-C DP Alt Mode); Doppia 4K @ 60 Hz (host senza DP Alt Mode)
Connettori video	1x DisplayPort (DP Alt Mode), 2x DisplayPort (DisplayLink), 1x HDMI (DP Alt Mode), 2x HDMI (DisplayLink)
Connettori USB	4x USB-A 5 Gbps, 1x USB-C 10 Gbps
Audio	1x jack microfono 3,5 mm, 1x jack cuffie/altoparlante 3,5 mm
Rete	Gigabit LAN (RJ45) 10/100/1000 Mbps
Lettore di schede	1x slot SD
Funzionalità	Modalità specchio o estesa, ricarica PD 3.0, installazione verticale, indicatore LED (blu alimentazione, verde periferica)
Sistema operativo	Windows 10/11, Mac OS 12.4 o successivi
Driver richiesto	DisplayLink (download su www.delock.com)
Contenuto della confezione	Dock, cavo USB-C (1 m), alimentatore (cavo 1,6 m), cavo di alimentazione (1,8 m), manuale di istruzioni
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; evitare umidità e luce solare diretta
Sicurezza	Proteggere dall'umidità e dalla luce solare diretta; utilizzare l'alimentatore fornito
Ricambi e riparabilità	Non applicabile (dispositivo non riparabile dall'utente)

Domande frequenti - 88051 DeLOCK

Come collegare il dock al computer?

Collegare l'alimentatore al dock, quindi collegare il dock a una porta USB-C del computer (supporta DP Alt Mode, Thunderbolt™ 3 o 4). Scaricare e installare il driver DisplayLink dal sito Delock prima dell'uso.

Quale risoluzione massima dello schermo posso ottenere?

Con un host USB-C che supporta DP Alt Mode, è possibile utilizzare tre monitor in 4K a 60 Hz contemporaneamente. Senza DP Alt Mode, sono possibili due monitor in 4K a 60 Hz.

Posso caricare il mio portatile tramite il dock?

Sì, il dock supporta USB Power Delivery 3.0 fino a 96 W. Il computer portatile verrà caricato durante l'uso.

Quali tipi di monitor posso collegare?

È possibile collegare fino a tre monitor utilizzando le porte DisplayPort e HDMI. Un monitor funziona tramite DP Alt Mode, gli altri due tramite DisplayLink®.

Come installare il driver DisplayLink?

Scaricare il driver da www.delock.com/produkte/G_88051/treiber.html. Avviare l'installazione, seguire le istruzioni, riavviare il computer. Su Mac, autorizzare DisplayLinkUserAgent in Preferenze di Sistema > Sicurezza e Privacy.

Perché il mio schermo rimane nero dopo la connessione?

Verificare che il driver DisplayLink sia installato e che il cavo USB-C supporti la modalità DP Alt Mode. Assicurarsi che l'alimentatore sia collegato e che il LED sia acceso (blu). Su Windows, accedere alle impostazioni di visualizzazione per estendere o duplicare lo schermo.

Posso utilizzare periferiche USB contemporaneamente ai monitor?

Sì, il dock dispone di 5 porte USB (4 USB-A 5 Gbps e 1 USB-C 10 Gbps) che funzionano contemporaneamente con le uscite video.

Cosa significa il LED sul dock?

Il LED blu indica che il dock è alimentato. Quando si collega una periferica USB, il LED diventa verde.

Il dock è compatibile con Mac?

Sì, è compatibile con Mac OS 12.4 o successivi. Assicurarsi di installare il driver DisplayLink e autorizzare l'agente nelle preferenze di privacy.

Posso usare un auricolare con il dock?

Sì, sono disponibili i jack audio da 3,5 mm (microfono e cuffie). Non appena si collegano le cuffie, l'audio esce esclusivamente da questo jack e non dai monitor.

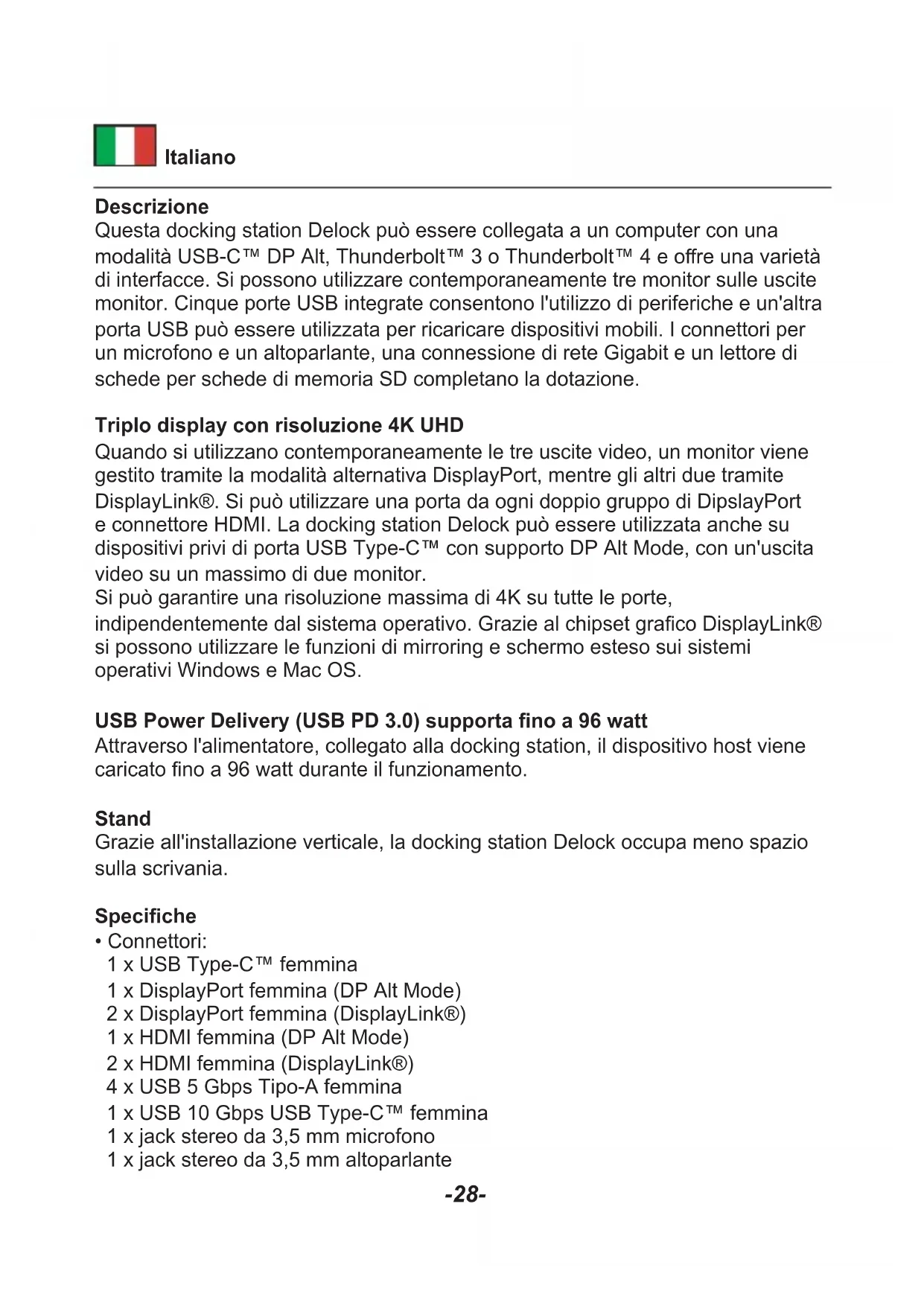

MANUALE UTENTE 88051 DeLOCK

Questa docking station Delock può essere collegata a un computer con una modalità USB-C™ DP Alt, Thunderbolt™ 3 o Thunderbolt™ 4 e offre una varietà di interfacce. Si possono utilizzare contemporaneamente tre monitor sulle uscite monitor. Cinque porte USB integrate consentono l'utilizzo di periferiche e un'altra porta USB può essere utilizzata per ricaricare dispositivi mobili. I connettori per un microfono e un altoparlante, una connessione di rete Gigabit e un lettore di schede per schede di memoria SD completano la dotazione.

Triplo display con risoluzione 4K UHD

Quando si utilizzano contemporaneamente le tre uscite video, un monitor viene gestito tramite la modalità alternativa DisplayPort, mentre gli altri due tramite DisplayLink®. Si può utilizzare una porta da ogni doppio gruppo di DipslayPort e connettore HDMI. La docking station Delock può essere utilizzata anche su dispositivi privi di porta USB Type-C™ con supporto DP Alt Mode, con un'uscita video su un massimo di due monitor.

Si può garantire una risoluzione massima di 4K su tutte le porte, indipendentemente dal sistema operativo. Grazie al chipset grafico DisplayLink® si possono utilizzare le funzioni di mirroring e schermo esteso sui sistemi operativi Windows e Mac OS.

USB Power Delivery (USB PD 3.0) supporta fino a 96 watt

Attraverso l'alimentatore, collegato alla docking station, il dispositivo host viene caricato fino a 96 watt durante il funzionamento.

Stand

Grazie all'installazione verticale, la docking station Delock occupa meno spazio sulla scrivania.

Specifiche

- Connettori:

1 x USB Type-C™ femmina
1 x DisplayPort femmina (DP Alt Mode)
2 x DisplayPort femmina (DisplayLink®)
1 x HDMI femmina (DP Alt Mode)
2 x HDMI femmina (DisplayLink®)
4 x USB 5 Gbps Tipo-A femmina
1 x USB 10 Gbps USB Type-C™ femmina
1 x jack stereo da 3,5 mm microfono
1 x jack stereo da 3,5 mm altoparlante

1 x Gigabit LAN 10/100/1000 Mbps RJ45 femmina

1 x slot SD

1 x DC 20 V connettore di alimentazione

• Risoluzione massima (a seconda del sistema e dell'hardware collegato):
  Host USB Type-C™ DP Alt Mode: 3 x 4K / 60 Hz
  Host senza DP Alt Mode: 2 x 4K / 60 Hz
• Trasferimento di segnali audio e video
• Funzioni: Mirroring o Estesa
• Potenza in ingresso: 135 W, 39 W sono utilizzati per la docking station
• Potenza di uscita per host: max. 96 W
• 1 x indicatore LED
• Colore: nero
• Dimensioni senza supporto (LxPxA): ca. 195 x 94 x 35 mm

Specifiche dell'alimentatore

• Alimentazione a parete
• Ingresso: CA 100 \~ 240 V / 50 \~ 60 Hz / 2,37 A
  • Uscita: 20 V / 6,75 A / 135 W
• Massa all'esterno, più all'interno
• Dimensioni:

interno: ∅ ca. 2,5 mm

esterno: ∅ ca. 5,5 mm

lunghezza: ca. 10,0 mm

Requisiti di sistema

• Mac OS 12.4 o superiore
- Windows 10/10-64/11
- Un porta USB Type-C™ femmina disponibile (DisplayLink®) o
- Dispositivo con una porta USB Type-C™ libera e modalità alternativa DisplayPort o con una porta Thunderbolt™ 3 o Thunderbolt™ 4 libera

Contenuto della confezione

• Docking station USB
  • Cavo USB-C™ maschio - USB-C™ maschio, lunghezza ca. 1 m
• Alimentazione, lunghezza cavo ca. 1,6 m
  • Cavo di alimentazione, lunghezza ca. 1,8 m
• Manuale utente

Istruzioni per la sicurezza

• Proteggere il prodotto dall'umidità
• Proteggere il prodotto dalla luce solare diretta

Installazione del driver

1. Accendere il computer.
2. Collegare l'alimentatore alla porta femmina CC.
3. Collegare la docking station a una porta USB disponibile del proprio computer.
4. Scaricare il driver dalla pagina del prodotto: https://www.delock.com/produkte/G_88051/treiber.html.
5. Attenersi alle istruzioni di installazione del driver.
6. Il driver a questo punto verrà installato.
7. Fare clic su "Fine".
8. Il computer richiederà di essere riavviato. Fare clic su "Sì" per riavviare il computer.
9. Dopo il riavvio, è possibile iniziare ad utilizzare il dispositivo immediatamente.

Configurazione

1. Connessione di rete: Supporta 10/100/1000 Mbps e può essere utilizzata immediatamente.
2. Porte USB: Ora si possono collegare i dispositivi a queste 5 porte.
3. Porte audio: Si possono collegare le cuffie e gli altoparlanti alle porte audio. Nota

Non appena un dispositivo audio viene collegato al jack stereo, l'uscita avviene esclusivamente su di esso. In questo caso non è possibile effettuare un'uscita tramite le uscite video.

1. Porte video: Si possono impostare i display aggiuntivi su mirroring o esteso. Per modificare l'impostazione, procedere come segue:

Windows: Cliccare con il tasto destro del mouse sul desktop poi cliccare su "Impostazioni display".

In seguito è possibile modificare le impostazioni grafiche.

Mac: Aprire le Preferenze di sistema > Visualizzazioni.

Può capitare che le impostazioni di sicurezza debbano essere modificate.

Quindi andare in Preferenze di Sistema > Sicurezza & Privacy > Privacy e mettere la spunta su "DisplayLinkUserAgent".

Nota

Quando si utilizzano contemporaneamente le tre uscite video, un monitor viene gestito tramite la modalità alternativa DisplayPort, mentre gli altri due tramite DisplayLink®. La docking station Delock può essere utilizzata anche su dispositivi privi di porta USB Type-C™ con supporto DP Alt Mode, con un'uscita video su un massimo di due monitor.

Si può utilizzare una porta da ciascun doppio gruppo di connettori DisplayPort e HDMI:

1. Inserire una scheda SD nel lettore di schede.
2. Indicatore LED
3. Docking station alimentata: il LED s'illumina di blu.
4. Dispositivo USB collegato: Il LED s'illumina di verde.

Supporto Delock

Per ulteriori domande, contattare la nostra assistenza clienti sul sito [e-mail]

È possibile trovare le informazioni attuali sul prodotto nella nostra homepage: www.delock.com

Clausola finale

Le informazioni e i dati contenuti in questo manuale sono soggetti a modifiche senza preavviso. Errori e refusi esclusi.

Copyright

Nessuna parte di questo manuale può essere riprodotta o trasmessa per qualsiasi scopo, indipendentemente dal modo o i mezzi, elettronici o meccanici, senza l'esplicita autorizzazione scritta da parte di Delock.

Edizione: 07/2023
