Type de produit	Station d'accueil informatique
Marque	DeLOCK
Modèle	88051
Dimensions (LxlxH, sans support)	195 x 94 x 35 mm
Poids (estimé)	Environ 500 g
Couleur	Noir
Alimentation	Entrée : 100-240 V AC, 50/60 Hz, 2,37 A ; Sortie : 20 V / 6,75 A (135 W) ; Charge hôte jusqu'à 96 W (PD 3.0)
Résolution maximale	Triple 4K @ 60 Hz (hôte USB-C DP Alt Mode) ; Double 4K @ 60 Hz (hôte sans DP Alt Mode)
Connecteurs vidéo	1x DisplayPort (DP Alt Mode), 2x DisplayPort (DisplayLink), 1x HDMI (DP Alt Mode), 2x HDMI (DisplayLink)
Connecteurs USB	4x USB-A 5 Gbps, 1x USB-C 10 Gbps
Audio	1x prise microphone 3,5 mm, 1x prise casque/haut-parleur 3,5 mm
Réseau	Gigabit LAN (RJ45) 10/100/1000 Mbps
Lecteur de carte	1x fente SD
Fonctionnalités	Mode miroir ou étendu, charge PD 3.0, installation verticale, indicateur LED (bleu alimentation, vert périphérique)
Système d'exploitation	Windows 10/11, Mac OS 12.4 ou ultérieur
Pilote requis	DisplayLink (téléchargement sur www.delock.com)
Contenu de l'emballage	Station d'accueil, câble USB-C (1 m), alimentation (câble 1,6 m), câble d'alimentation (1,8 m), mode d'emploi
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'humidité et la lumière directe du soleil
Sécurité	Protéger de l'humidité et de la lumière directe du soleil ; utiliser l'alimentation fournie
Pièces détachées et réparabilité	Non applicable (appareil non réparable par l'utilisateur)

FOIRE AUX QUESTIONS - 88051 DeLOCK

Comment connecter la station d’accueil à mon ordinateur ?

Connectez l’alimentation à la station, puis reliez la station à un port USB-C de votre ordinateur (supportant DP Alt Mode, Thunderbolt™ 3 ou 4). Téléchargez et installez le pilote DisplayLink depuis le site Delock avant utilisation.

Quelle résolution d’écran maximale puis-je obtenir ?

Avec un hôte USB-C supportant DP Alt Mode, vous pouvez utiliser trois moniteurs en 4K à 60 Hz simultanément. Sans DP Alt Mode, deux moniteurs en 4K à 60 Hz sont possibles.

Puis-je charger mon portable via la station d’accueil ?

Oui, la station supporte USB Power Delivery 3.0 jusqu’à 96 W. Votre ordinateur portable sera chargé pendant l’utilisation.

Quels types de moniteurs puis-je brancher ?

Vous pouvez brancher jusqu’à trois moniteurs en utilisant les ports DisplayPort et HDMI. Un moniteur fonctionne via DP Alt Mode, les deux autres via DisplayLink®.

Comment installer le pilote DisplayLink ?

Téléchargez le pilote depuis www.delock.com/produkte/G_88051/treiber.html. Lancez l’installation, suivez les instructions, redémarrez l’ordinateur. Sous Mac, autorisez DisplayLinkUserAgent dans Préférences Système > Sécurité et Confidentialité.

Pourquoi mon écran reste noir après connexion ?

Vérifiez que le pilote DisplayLink est installé et que votre câble USB-C supporte le mode DP Alt Mode. Assurez-vous que l’alimentation est branchée et que la LED est allumée (bleu). Sous Windows, accédez aux paramètres d’affichage pour étendre ou dupliquer l’écran.

Puis-je utiliser des périphériques USB en même temps que les écrans ?

Oui, la station dispose de 5 ports USB (4 USB-A 5 Gbps et 1 USB-C 10 Gbps) qui fonctionnent simultanément avec les sorties vidéo.

Que signifie la LED sur la station ?

La LED bleue indique que la station est alimentée. Lorsque vous connectez un périphérique USB, la LED devient verte.

La station est-elle compatible avec Mac ?

Oui, elle est compatible avec Mac OS 12.4 ou ultérieur. Assurez-vous d’installer le pilote DisplayLink et d’autoriser l’agent dans les préférences de confidentialité.

Puis-je utiliser un casque avec la station ?

Oui, les prises audio 3,5 mm (microphone et casque) sont disponibles. Dès qu’un casque est branché, le son sort exclusivement par cette prise et non par les moniteurs.

MODE D'EMPLOI 88051 DeLOCK

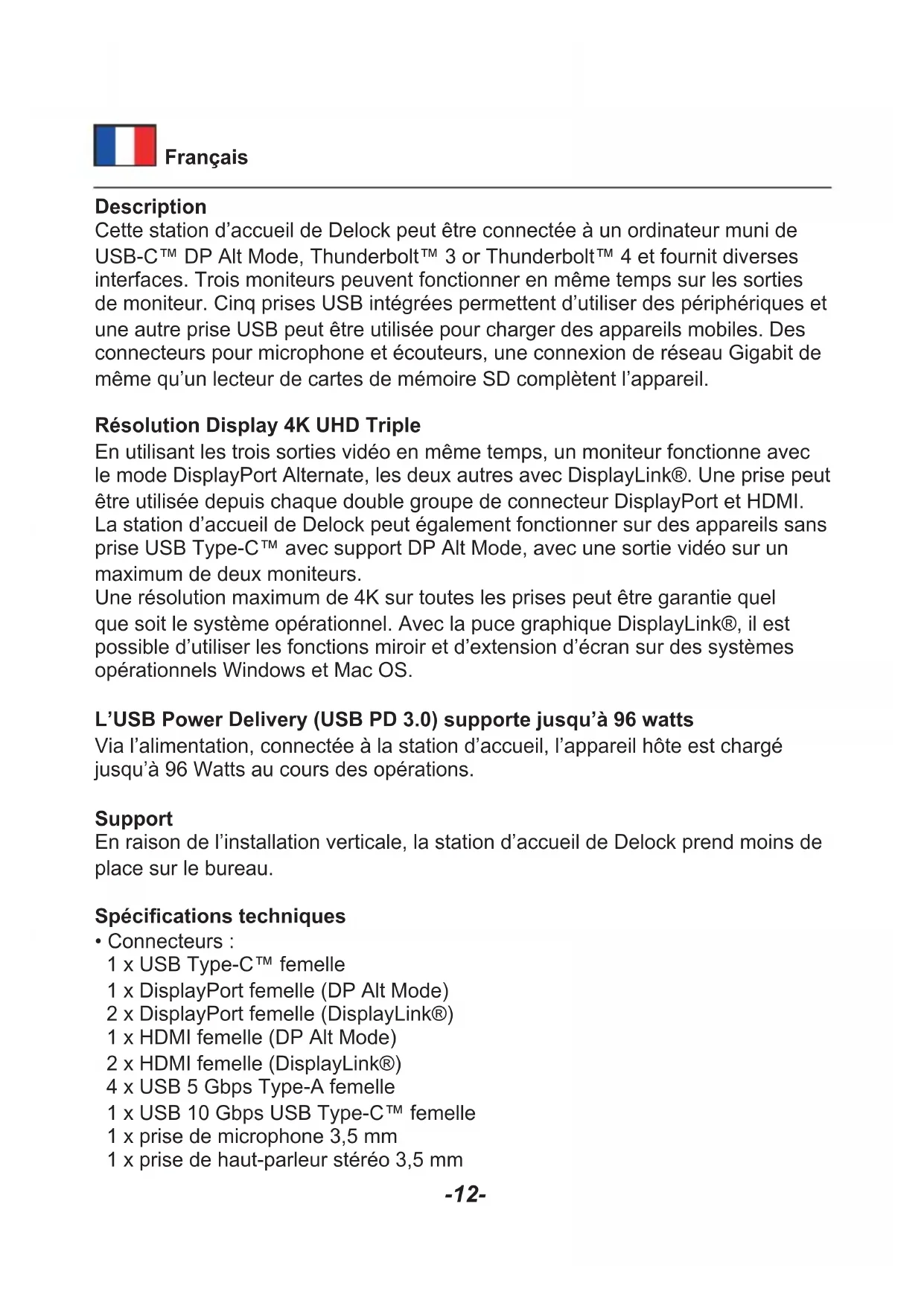

Cette station d'accueil de Delock peut être connectée à un ordinateur muni de USB-C™ DP Alt Mode, Thunderbolt™ 3 or Thunderbolt™ 4 et fournit diverses interfaces. Trois moniteurs peuvent fonctionner en même temps sur les sorties de moniteur. Cinq prises USB intégrées permettent d'utiliser des périphériques et une autre prise USB peut être utilisée pour charger des appareils mobiles. Des connecteurs pour microphone et écouteurs, une connexion de réseau Gigabit de même qu'un lecteur de cartes de mémoire SD complètent l'appareil.

Résolution Display 4K UHD Triple

En utilisant les trois sorties vidéo en même temps, un moniteur fonctionne avec le mode DisplayPort Alternate, les deux autres avec DisplayLink®. Une prise peut être utilisée depuis chaque double groupe de connecteur DisplayPort et HDMI. La station d'accueil de Delock peut également fonctionner sur des appareils sans prise USB Type-C™ avec support DP Alt Mode, avec une sortie vidéo sur un maximum de deux moniteurs.

Une résolution maximum de 4K sur toutes les prises peut être garantie quel que soit le système opérationnel. Avec la puce graphique DisplayLink®, il est possible d'utiliser les fonctions miroir et d'extension d'écran sur des systèmes opérationnels Windows et Mac OS.

L'USB Power Delivery (USB PD 3.0) supporte jusqu'à 96 watts

Via l'alimentation, connectée à la station d'accueil, l'appareil hôte est chargé jusqu'à 96 Watts au cours des opérations.

Support

En raison de l'installation verticale, la station d'accueil de Delock prend moins de place sur le bureau.

Spécifications techniques

- Connecteurs :

1 x USB Type-C™ femelle
1 x DisplayPort femelle (DP Alt Mode)
2 x DisplayPort femelle (DisplayLink®)
1 x HDMI femelle (DP Alt Mode)
2 x HDMI femelle (DisplayLink®)
4 x USB 5 Gbps Type-A femelle
1 x USB 10 Gbps USB Type-C™ femelle
1 x prise de microphone 3,5 mm
1 x prise de haut-parleur stéréo 3,5 mm

1 x Gigabit LAN 10/100/1000 Mbps LAN RJ45 femelle

1 x fente SD

1 x connecteur d'alimentation CC 20 V

• Résolution maximale (selon le système et le matériel connecté) :
  Hôte USB Type-C™ DP Alt Mode : 3 x 4K / 60 Hz
  Hôte sans DP Alt Mode : 2 x 4K / 60 Hz
• Transfert de signaux audio et vidéo
• Fonctions : Miroir ou étendue
• Puissance d'entrée : 135 W, 39 W sont utilisés pour la station d'accueil
• Sortie d'alimentation pour l'hôte : 96 W max.
• 1 x Indicateur LED
• Couleur : noir
• Dimensions sans support (LxlxH) : env. 195 x 94 x 35 mm

Spécifications de la source d'alimentation

• Source d'alimentation murale
• Entree : CA 100 \~ 240 V / 50 \~ 60 Hz / 2,37 A
• Sortie : 20 V / 6,75 A / 135 W
• Mise à la terre à l'extérieur et à l'intérieur
• Dimensions :

intérieur : ∅ env. 2,5 mm

extérieur : ∅ env. 5,5 mm

Longueur : env. 10,0 mm

Configuration système requise

• Mac OS 12.4 ou version ultérieure
- Windows 10/10-64/11
- Un port USB Type-C™ femelle libre (DisplayLink®) ou
- Appareil avec port USB Type-C™ port et DisplayPort Alternate Mode ou avec un port Thunderbolt™ 3 ou Thunderbolt™ 4

Contenu de l'emballage

• Station d'accueil USB
- Câble USB-C™ mâle vers USB-C™ mâle, longueur env. 1 m
- Alimentation, longueur du câble env. 1,6 m
• Câble d'alimentation, longueur env. 1,8 m
- Mode d'emploi

Instructions de sécurité

• Protéger le produit contre l'humidité
• Protéger le produit contre la lumière directe du soleil

Installation du pilote

1. Allumez votre ordinateur.
2. Connecter l'alimentation électrique au port DC femelle.
3. Connecter la station d'accueil à un port USB disponible de votre ordinateur.
4. Télécharger le driver depuis la page du produit : https://www.delock.com/produkte/G_88051/treiber.html.
5. Suivez les instructions d'installation du pilote.
6. Le pilote va maintenant être installé.
7. Cliquez sur "Terminer".
8. Votre ordinateur demande à redémarrer. Cliquez sur "Oui" pour le redémarrer.
9. Après redémarrage vous pouvez immédiatement commencer à utiliser le périphérique.

Configuration

1. Connexion réseau: Supporte 10/100/1000 Mbps et peut être utilisé immédiatement.
2. Ports USB: Vous pouvez maintenant brancher des appareils USB sur ces 5 ports.
3. Ports audio: Vous pouvez connecter votre casque et vos haut-parleurs aux ports audio.

Remarque

Dès qu'un appareil audio est connecté au jack stéréo, la sortie prend place exclusivement sur lui. Une sortie via les sorties vidéos n'est plus possible.

Prises vidéos : vous pouvez régler les écrans supplémentaires en miroir ou étendus.

1. Pour changer le réglage, faites comme suit:

Windows : cliquer-droit sur la souris sur le bureau et cliquer "Réglages d'écran".

Vous pouvez ensuite modifier les paramètres graphiques.

Mac : Ouvrir Préférences de Système > Ecrans.

Il peut arriver que les paramètres de sécurité aient à être changés. En conséquence, aller sur Préférences Système > Sécurité et Confidentialité > Confidentialité, et mettre le crochet sur "DisplayLinkUserAgent".

Remarque

En utilisant les trois sorties vidéo en même temps, un moniteur fonctionne avec le mode DisplayPort Alternate, les deux autres avec DisplayLink®. La station d'accueil de Delock peut aussi fonctionner sur des appareils sans prise USB Type-C™ avec un support DP Alt Mode, avec une sortie vidéo sur un maximum de deux moniteurs.

Une prise peut être employée depuis chaque groupe de connecteur DisplayPort et HDMI :

1. Insérer une carte SD dans le lecteur de carte.
2. Indicateur LED
3. Station d'accueil alimentée : la LED s'allume en bleu.
4. Appareil USB connecté : la LED s'allume en vert.

Assistance Delock

Si vous avez d'autres questions, veuillez contacter notre assistance client : [e-mail]

Vous pouvez trouver les informations sur nos produits actuels sur notre page d'accueil : www.delock.fr

Clause finale

Les informations et données contenues dans ce manuel sont sujettes à modifications sans préavis. Sont exclues les erreurs et les fautes d'impression.

Copyright

Aucune partie de ce manuel d'utilisation ne peut être reproduite ou transmise, quel qu'en soit le but, et sous quelque moyen que ce soit, électronique ou mécanique, sans l'approbation écrite expresse de Delock.

Version : 07/2023
