Produkttyp	Dockingstation
Marke	DeLOCK
Modell	88051
Abmessungen (LxBxH, ohne Ständer)	195 x 94 x 35 mm
Gewicht (geschätzt)	ca. 500 g
Farbe	Schwarz
Stromversorgung	Eingang: 100-240 V AC, 50/60 Hz, 2,37 A; Ausgang: 20 V / 6,75 A (135 W); Host-Ladung bis zu 96 W (PD 3.0)
Maximale Auflösung	Dreifach 4K @ 60 Hz (Host USB-C DP Alt Mode); Doppelt 4K @ 60 Hz (Host ohne DP Alt Mode)
Videoanschlüsse	1x DisplayPort (DP Alt Mode), 2x DisplayPort (DisplayLink), 1x HDMI (DP Alt Mode), 2x HDMI (DisplayLink)
USB-Anschlüsse	4x USB-A 5 Gbit/s, 1x USB-C 10 Gbit/s
Audio	1x Mikrofonbuchse 3,5 mm, 1x Kopfhörer/Lautsprecherbuchse 3,5 mm
Netzwerk	Gigabit LAN (RJ45) 10/100/1000 Mbit/s
Kartenleser	1x SD-Steckplatz
Funktionen	Spiegel- oder erweiterter Modus, PD 3.0-Ladung, vertikale Aufstellung, LED-Anzeige (blau Betrieb, grün Gerät)
Betriebssystem	Windows 10/11, Mac OS 12.4 oder neuer
Erforderlicher Treiber	DisplayLink (Download unter www.delock.com)
Packungsinhalt	Dockingstation, USB-C-Kabel (1 m), Netzteil (Kabel 1,6 m), Netzkabel (1,8 m), Bedienungsanleitung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Feuchtigkeit und direkte Sonneneinstrahlung vermeiden
Sicherheit	Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen; das mitgelieferte Netzteil verwenden
Ersatzteile und Reparaturfähigkeit	Nicht zutreffend (Gerät nicht vom Benutzer reparierbar)

Häufig gestellte Fragen - 88051 DeLOCK

Wie schließe ich die Dockingstation an meinen Computer an?

Schließen Sie das Netzteil an die Dockingstation an und verbinden Sie die Dockingstation mit einem USB-C-Anschluss Ihres Computers (unterstützt DP Alt Mode, Thunderbolt™ 3 oder 4). Laden Sie vor der Verwendung den DisplayLink-Treiber von der Delock-Website herunter und installieren Sie ihn.

Welche maximale Bildschirmauflösung kann ich erhalten?

Mit einem USB-C-Host, der DP Alt Mode unterstützt, können Sie drei Monitore gleichzeitig mit 4K bei 60 Hz betreiben. Ohne DP Alt Mode sind zwei Monitore mit 4K bei 60 Hz möglich.

Kann ich mein Notebook über die Dockingstation aufladen?

Ja, die Dockingstation unterstützt USB Power Delivery 3.0 bis zu 96 W. Ihr Notebook wird während der Nutzung aufgeladen.

Welche Arten von Monitoren kann ich anschließen?

Sie können bis zu drei Monitore über die DisplayPort- und HDMI-Anschlüsse anschließen. Ein Monitor funktioniert über DP Alt Mode, die anderen beiden über DisplayLink®.

Wie installiere ich den DisplayLink-Treiber?

Laden Sie den Treiber von www.delock.com/produkte/G_88051/treiber.html herunter. Starten Sie die Installation, folgen Sie den Anweisungen, starten Sie den Computer neu. Unter Mac erlauben Sie DisplayLinkUserAgent in den Systemeinstellungen > Sicherheit und Datenschutz.

Warum bleibt mein Bildschirm nach dem Anschließen schwarz?

Überprüfen Sie, ob der DisplayLink-Treiber installiert ist und Ihr USB-C-Kabel den DP Alt Mode unterstützt. Stellen Sie sicher, dass das Netzteil angeschlossen ist und die LED leuchtet (blau). Unter Windows öffnen Sie die Anzeigeeinstellungen, um den Bildschirm zu erweitern oder zu duplizieren.

Kann ich USB-Geräte gleichzeitig mit den Bildschirmen verwenden?

Ja, die Dockingstation verfügt über 5 USB-Anschlüsse (4 USB-A 5 Gbit/s und 1 USB-C 10 Gbit/s), die gleichzeitig mit den Videoausgängen funktionieren.

Was bedeutet die LED an der Dockingstation?

Die blaue LED zeigt an, dass die Dockingstation mit Strom versorgt wird. Wenn Sie ein USB-Gerät anschließen, wechselt die LED auf grün.

Ist die Dockingstation mit Mac kompatibel?

Ja, sie ist mit macOS 12.4 oder neuer kompatibel. Stellen Sie sicher, dass Sie den DisplayLink-Treiber installieren und den Agenten in den Datenschutzeinstellungen erlauben.

Kann ich ein Headset mit der Dockingstation verwenden?

Ja, die Audio-Anschlüsse 3,5 mm (Mikrofon und Kopfhörer) sind verfügbar. Sobald ein Headset angeschlossen ist, wird der Ton ausschließlich über diese Buchse und nicht über die Monitore ausgegeben.

BEDIENUNGSANLEITUNG 88051 DeLOCK

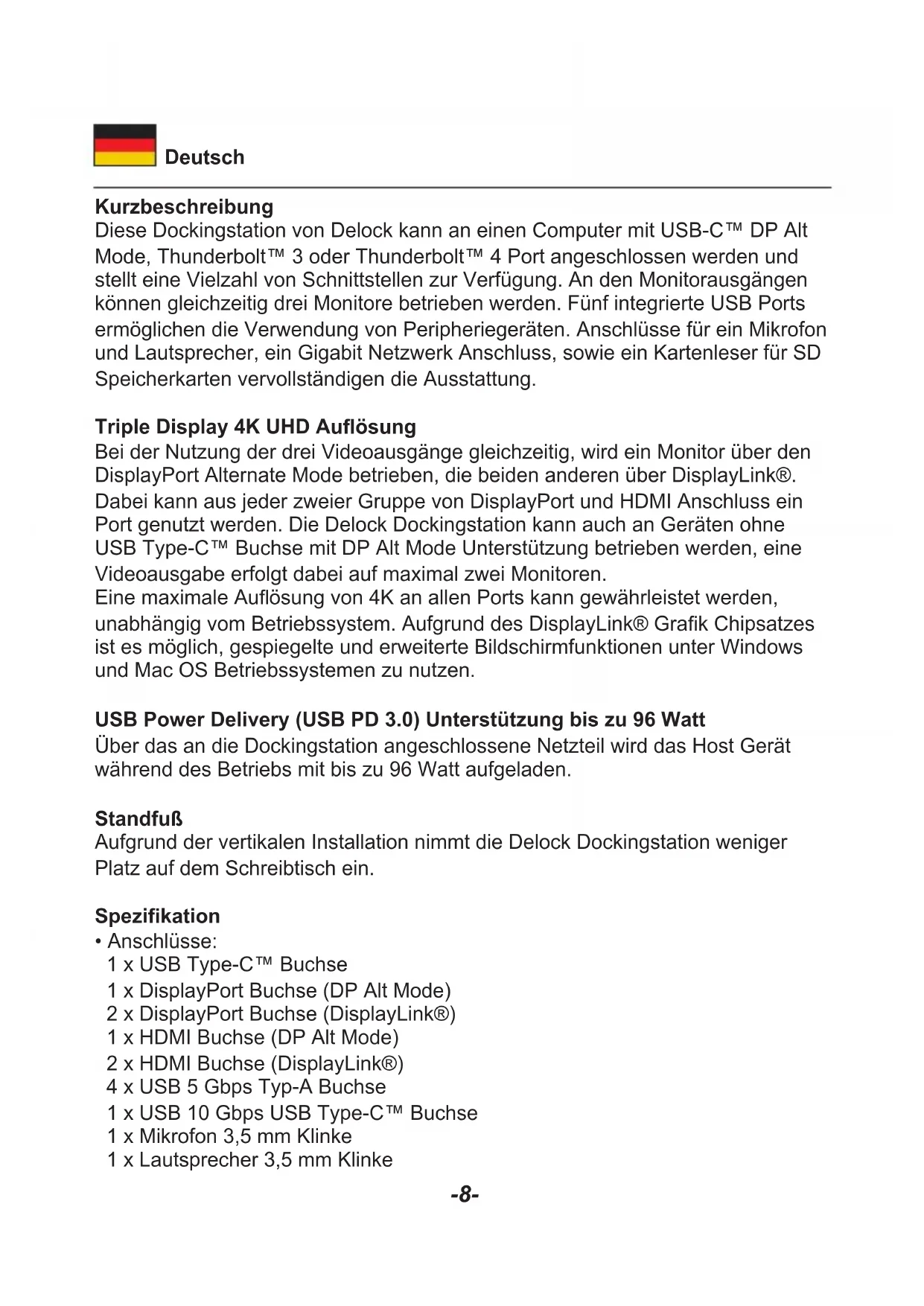

Diese Dockingstation von Delock kann an einen Computer mit USB-C™ DP Alt Mode, Thunderbolt™ 3 oder Thunderbolt™ 4 Port angeschlossen werden und stellt eine Vielzahl von Schnittstellen zur Verfügung. An den Monitorausgängen können gleichzeitig drei Monitore betrieben werden. Fünf integrierte USB Ports ermöglichen die Verwendung von Peripheriegeräten. Anschlüsse für ein Mikrofon und Lautsprecher, ein Gigabit Netzwerk Anschluss, sowie ein Kartenleser für SD Speicherkarten vervollständigen die Ausstattung.

Triple Display 4K UHD Auflösung

Bei der Nutzung der drei Videoausgänge gleichzeitig, wird ein Monitor über den DisplayPort Alternate Mode betrieben, die beiden anderen über DisplayLink®. Dabei kann aus jeder zweier Gruppe von DisplayPort und HDMI Anschluss ein Port genutzt werden. Die Delock Dockingstation kann auch an Geräten ohne USB Type-C™ Buchse mit DP Alt Mode Unterstützung betrieben werden, eine Videoausgabe erfolgt dabei auf maximal zwei Monitoren.

Eine maximale Auflösung von 4K an allen Ports kann gewährleistet werden, unabhängig vom Betriebssystem. Aufgrund des DisplayLink® Grafik Chipsatzes ist es möglich, gespiegelte und erweiterte Bildschirmfunktionen unter Windows und Mac OS Betriebssystemen zu nutzen.

USB Power Delivery (USB PD 3.0) Unterstützung bis zu 96 Watt

Über das an die Dockingstation angeschlossene Netzteil wird das Host Gerät während des Betriebs mit bis zu 96 Watt aufgeladen.

Standfuß

Aufgrund der vertikalen Installation nimmt die Delock Dockingstation weniger Platz auf dem Schreibtisch ein.

Spezifikation

- Anschlüsse:

1 x USB Type-C™ Buchse
1 x DisplayPort Buchse (DP Alt Mode)
2 x DisplayPort Buchse (DisplayLink®)
1 x HDMI Buchse (DP Alt Mode)
2 x HDMI Buchse (DisplayLink®)
4 x USB 5 Gbps Typ-A Buchse
1 x USB 10 Gbps USB Type-C™ Buchse
1 x Mikrofon 3,5 mm Klinke
1 x Lautsprecher 3,5 mm Klinke

1 x Gigabit LAN 10/100/1000 Mbps RJ45 Buchse

1 x SD Slot

1 x DC 20 V Stromanschluss

- Maximale Auflösung (abhängig vom System und der angeschlossenen Hardware):

• Übertragung von Audio- und Videosignalen
• Funktionen: Spiegeln oder Erweitern
• Eingangsleistung: 135 W, 39 W werden für die Dockingstation verwendet
  • Ausgangsleistung für Host: max. 96 W
• 1 x LED Anzeige
• Farbe: schwarz
• Maße ohne Standfuß (LxBxH): ca. 195 x 94 x 35 mm

Netzteilspezifikation

• Steckernetzteil
  • Eingang: AC 100 \~ 240 V / 50 \~ 60 Hz / 2,37 A
  • Ausgang: 20 V / 6,75 A / 135 W
• Masse außen, Plus innen
• Maße:

innen: ø ca. 2,5 mm

außen: ø ca. 5,5 mm

Länge: ca. 10,0 mm

Systemvoraussetzungen

• Mac OS 12.4 oder höher
- Windows 10/10-64/11
- Eine freie USB Type-C™ Buchse (DisplayLink®) oder
- Gerät mit einem freien USB Type-C™ Port und DisplayPort Alternate Mode oder mit einem freien Thunderbolt™ 3 oder Thunderbolt™ 4 Port

Packungsinhalt

• USB Dockingstation
• Kabel USB-C™ Stecker zu USB-C™ Stecker, Länge ca. 1 m
  • Netzteil, Kabellänge ca. 1,6 m
  • Netzkabel, Länge ca. 1,8 m
• Bedienungsanleitung

Sicherheitshinweise

• Produkt vor Feuchtigkeit schützen
• Produkt vor direkter Sonneneinstrahlung schützen

Treiberinstallation

1. Schalten Sie den Computer ein.
2. Schließen Sie das Netzteil an die DC Buchse an.
3. Schließen Sie die Dockingstation an Ihren freien USB Port des Computers an.
4. Laden Sie den Treiber von der Produktseite herunter: https://www.delock.de/produkte/G_88051/treiber.html.
5. Folgen Sie nun den Anweisungen der Treiberinstallation.
6. Der Treiber wird nun installiert.
7. Klicken Sie auf "Fertig stellen".
8. Danach fragt der Rechner nach Neustart. Klicken Sie auf "Ja", um den Rechner neu zu starten.
9. Nach dem Neustart können Sie das Gerät verwenden.

Konfiguration

1. Netzwerkanschluss: Unterstützt 10/100/1000 Mbps und kann sofort verwendet werden.
2. USB Ports: An diese 5 Ports können Sie sofort USB Geräte anschließen.
3. Audio Ports: An die Audio Ports können Sie nun Ihr Headset und Ihren Lautsprecher anschließen.

Hinweis

Sobald ein Audiogerät an die Klinkenbuchse angeschlossen wird, erfolgt die Ausgabe ausschließlich darüber. Eine Ausgabe über die Videoausgänge ist dann nicht möglich.

1. Video Ports: Sie können Ihre zusätzlichen Monitore auf Spiegeln oder Erweitern einstellen.

Um die Einstellungen zu ändern gehen Sie wie folgt vor:

Windows: Klicken Sie mit der rechten Maustaste auf Ihren Desktop und klicken Sie auf "Anzeigeeinstellungen".

Anschließend können Sie die Grafikeinstellungen vornehmen.

Mac: Öffnen Sie die Systemeinstellungen > Monitore.

Es kann vorkommen, dass die Sicherheitseinstellungen geändert werden müssen. Dazu gehen Sie zu Systemeinstellungen > Sicherheit > Bildschirmaufnahme > Datenschutz und setzten den Haken bei "DisplayLinkUserAgent".

Hinweis

Bei der Nutzung der drei Videoausgänge gleichzeitig, wird ein Monitor über den DisplayPort Alternate Mode betrieben, die beiden anderen über DisplayLink®. Die Delock Dockingstation kann auch an Geräten ohne USB Type-C™ Buchse mit DP Alt Mode Unterstützung betrieben werden, eine Videoausgabe erfolgt dabei auf maximal zwei Monitoren.

Aus jeder zweier Gruppe von DisplayPort und HDMI Anschluss kann ein Port genutzt werden:

1. Setzen Sie eine SD Karte in den Kartenleser ein.
2. LED Anzeige
3. Dockingstation mit Strom versorgt: Die LED leuchtet blau.
4. USB Gerät verbunden: Die LED leuchtet grün.

Support Delock

Bei weitergehenden Supportanfragen wenden Sie sich bitte an

[e-mail]

Aktuelle Produktinformationen finden Sie auf unserer Homepage: www.delock.de

Schlussbestimmung

Die in diesem Handbuch enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden. Irrtümer und Druckfehler vorbehalten.

Copyright

Ohne ausdrückliche schriftliche Erlaubnis von Delock darf kein Teil dieser Bedienungsanleitung für irgendwelche Zwecke vervielfältigt oder übertragen werden, unabhängig davon, auf welche Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht.

Stand: 07/2023
