Produkttyp	LWL Schnellverbinder
Marke	DeLOCK
Modell	87989
Anwendung	FTTH, CATV Anwendungen
Stecker	SC-Stecker
Kabeltyp	Glasfaserkabel (Single-Mode vermutlich)
Abisolierlänge	50 mm Kabel, 18 mm Fasermantel
Gewicht	ca. 20 g
Abmessungen (Länge)	ca. 60 mm
Betriebstemperatur	0 °C bis +50 °C (Schätzung)
Lagertemperatur	-20 °C bis +60 °C (Schätzung)
Material	Kunststoff, Metall
Energieversorgung	Passiv, keine externe Stromversorgung
Lieferumfang	1 x LWL Schnellverbinder, SC-Stecker, Kabelverschraubung
Besonderheiten	Wiederverwendbar nach Demontage
Sicherheitshinweis	Verletzungsgefahr bei unsachgemäßer Handhabung
Reinigung	Mit fusselfreiem Tuch und Alkohol reinigen (Schätzung)

Häufig gestellte Fragen - 87989 DeLOCK

Was ist der DeLOCK 87989 LWL Schnellverbinder?

Der DeLOCK 87989 ist ein passiver LWL Schnellverbinder für Glasfaserkabel, geeignet für FTTH und CATV Anwendungen.

Welche Kabeltypen sind kompatibel?

Der Verbinder ist für Glasfaserkabel mit typischem Außendurchmesser ausgelegt. Genaue Spezifikationen sind der Bedienungsanleitung zu entnehmen.

Wie wird der Verbinder montiert?

Entfernen Sie SC-Stecker und Kabelverschraubung, fädeln Sie diese auf das Kabel, isolieren Sie 50 mm und dann 18 mm Mantel, schneiden Sie die Faser, stecken Sie sie gebogen ein und schließen Sie den Verbinder.

Kann der Verbinder wiederverwendet werden?

Ja, der Verbinder kann nach Demontage durch Herausnehmen der Faser erneut verwendet werden.

Ist der Verbinder für Single-Mode oder Multi-Mode geeignet?

Die Anleitung spezifiziert nicht eindeutig, aber er wird typischerweise für Single-Mode Anwendungen in FTTH/CATV verwendet.

Welche Sicherheitsvorkehrungen sind zu beachten?

Vermeiden Sie scharfe Knicke und Verletzungen durch Glasfaserreste. Tragen Sie Schutzbrille und arbeiten Sie sauber.

Wie reinige ich den Verbinder?

Verwenden Sie ein fusselfreies Tuch und Isopropylalkohol zur Reinigung der Steckerflächen.

Welche maximale Übertragungsrate unterstützt der Verbinder?

Da es ein passiver Verbinder ist, wird die Rate durch die verwendeten Kabel und Geräte bestimmt. Typisch für FTTH sind bis zu 1 Gbit/s oder mehr.

Kann ich den Verbinder im Außenbereich verwenden?

Die Anleitung gibt keinen Hinweis auf Außeneinsatz. Für den Innenbereich konzipiert, aber mit geeignetem Schutz möglich.

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung ist auf notice-facile.com als PDF verfügbar.

BEDIENUNGSANLEITUNG 87989 DeLOCK

Bitte beachten Sie, den LWL Schnellverbinder nur gemäß dieser Anleitung zu benutzen, da es bei unachtsamer Ausführung, zu Verletzungen führen kann. Dieser Schnellverbinder ermöglicht eine schnelle und sichere Glasfaserverbindung und eignet sich für FTTH, CATV Anwendungen. Delock kann nicht haftbar gemacht werden für Schäden, die bei dem Versuch entstehen, dieses Gerät für andere Anwendungen einzusetzen.

Anwendung

1. Entfernen Sie den SC Stecker und die Kabelverschraubung vom Schnellverbinder.

1. Insert the cable gland through the fiber optic cable.

2. Führen Sie die Verschraubung durch das Glasfaserkabel.

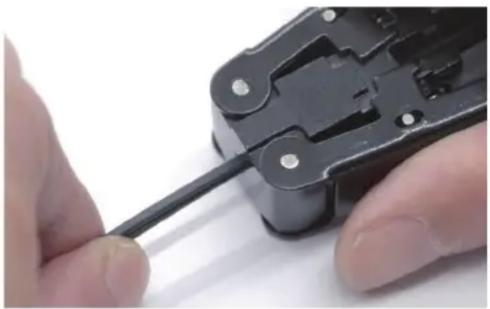

1. Strip the fiber optic cable to a length of 50 mm.

2. Abisolieren Sie das Glasfaserkabel auf die Länge von 50 mm.

1. Strip the fiber coating, leaving at least 18 mm.

2. Abisolieren Sie den Fasermantel und lassen Sie mindestens 18 mm übrig.

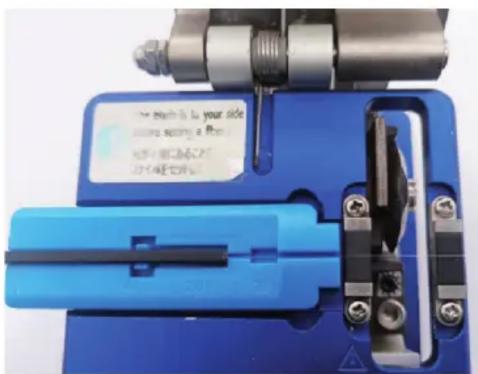

1. Cut off the excess fiber.

2. Schneiden Sie die überschüssige Faser ab.

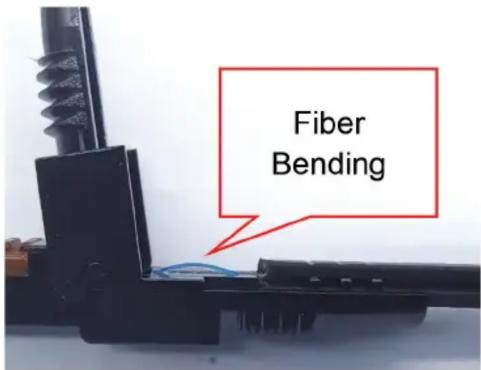

1. Open the connector and push the fiber inside. The fiber should be bent a bit.

2. Öffnen Sie den Verbinder und drücken Sie die Faser ein. Die Faser sollte ein wenig gebogen werden.

1. Keep the bend of the fiber and close the connector.

2. Behalten Sie die Biegung der Faser bei und schließen Sie den Verbinder. Anschließend wird die Endkappe verschraubt.

1. Put the SC male back to the connector.

2. Stecken Sie den SC Stecker wieder auf den Verbinder.

1. Entfernen Sie den SC Stecker und bringen Sie den Verschluss in die Position zum Öffnen.

1. Screw out the end cap and take the fiber cable out for re-assembling.

2. Schrauben Sie die Endkappe ab und nehmen Sie die Glasfaser heraus.
