Produkttyp	Dator dockningsstation
Märke	DeLOCK
Modell	88051
Mått (B x D x H, utan stöd)	195 x 94 x 35 mm
Vikt (uppskattad)	Cirka 500 g
Färg	Svart
Strömförsörjning	Ingång: 100-240 V AC, 50/60 Hz, 2,37 A; Utgång: 20 V / 6,75 A (135 W); Värdladdning upp till 96 W (PD 3.0)
Maximal upplösning	Trippel 4K @ 60 Hz (USB-C DP Alt Mode värd); Dubbel 4K @ 60 Hz (värd utan DP Alt Mode)
Videokontakter	1x DisplayPort (DP Alt Mode), 2x DisplayPort (DisplayLink), 1x HDMI (DP Alt Mode), 2x HDMI (DisplayLink)
USB-kontakter	4x USB-A 5 Gbps, 1x USB-C 10 Gbps
Ljud	1x 3,5 mm mikrofonuttag, 1x 3,5 mm hörlur/högtalaruttag
Nätverk	Gigabit LAN (RJ45) 10/100/1000 Mbps
Kortläsare	1x SD-kortplats
Funktioner	Spegel- eller utökat läge, PD 3.0-laddning, vertikal installation, LED-indikator (blå ström, grön enhet)
Operativsystem	Windows 10/11, Mac OS 12.4 eller senare
Obligatorisk drivrutin	DisplayLink (nedladdning på www.delock.com)
Förpackningens innehåll	Dockningsstation, USB-C-kabel (1 m), strömadapter (kabel 1,6 m), strömkabel (1,8 m), bruksanvisning
Underhåll och rengöring	Rengör med en mjuk, torr trasa; undvik fukt och direkt solljus
Säkerhet	Skydda från fukt och direkt solljus; använd medföljande strömadapter
Reservdelar och reparerbarhet	Ej tillämpligt (apparaten kan inte repareras av användaren)

Vanliga frågor - 88051 DeLOCK

Hur ansluter jag dockningsstationen till min dator?

Anslut strömadaptern till stationen, anslut sedan stationen till en USB-C-port på din dator (som stöder DP Alt Mode, Thunderbolt™ 3 eller 4). Ladda ner och installera DisplayLink-drivrutinen från Delocks webbplats före användning.

Vilken maximal skärmupplösning kan jag få?

Med en USB-C-värd som stöder DP Alt Mode kan du använda tre bildskärmar samtidigt i 4K vid 60 Hz. Utan DP Alt Mode är två bildskärmar i 4K vid 60 Hz möjliga.

Kan jag ladda min bärbara dator via dockningsstationen?

Ja, stationen stöder USB Power Delivery 3.0 upp till 96 W. Din bärbara dator laddas under användning.

Vilka typer av bildskärmar kan jag ansluta?

Du kan ansluta upp till tre bildskärmar med DisplayPort- och HDMI-portarna. En bildskärm fungerar via DP Alt Mode, de två andra via DisplayLink®.

Hur installerar jag DisplayLink-drivrutinen?

Ladda ner drivrutinen från www.delock.com/produkte/G_88051/treiber.html. Starta installationen, följ instruktionerna, starta om datorn. På Mac, godkänn DisplayLinkUserAgent i Systeminställningar > Säkerhet och integritet.

Varför förblir min skärm svart efter anslutning?

Kontrollera att DisplayLink-drivrutinen är installerad och att din USB-C-kabel stöder DP Alt Mode. Se till att strömadaptern är ansluten och att LED-lampan lyser (blå). I Windows, gå till bildskärmsinställningar för att utöka eller duplicera skärmen.

Kan jag använda USB-tillbehör samtidigt som bildskärmarna?

Ja, stationen har 5 USB-portar (4 USB-A 5 Gbps och 1 USB-C 10 Gbps) som fungerar samtidigt med video ut.

Vad betyder LED-lampan på stationen?

Den blå LED-lampan indikerar att stationen är strömförsörjd. När du ansluter en USB-enhet blir LED-lampan grön.

Är stationen kompatibel med Mac?

Ja, den är kompatibel med Mac OS 12.4 eller senare. Se till att installera DisplayLink-drivrutinen och godkänn agenten i sekretessinställningarna.

Kan jag använda hörlurar med stationen?

Ja, ljud-uttagen på 3,5 mm (mikrofon och hörlurar) finns tillgängliga. När hörlurar ansluts kommer ljudet endast från detta uttag och inte från bildskärmarna.

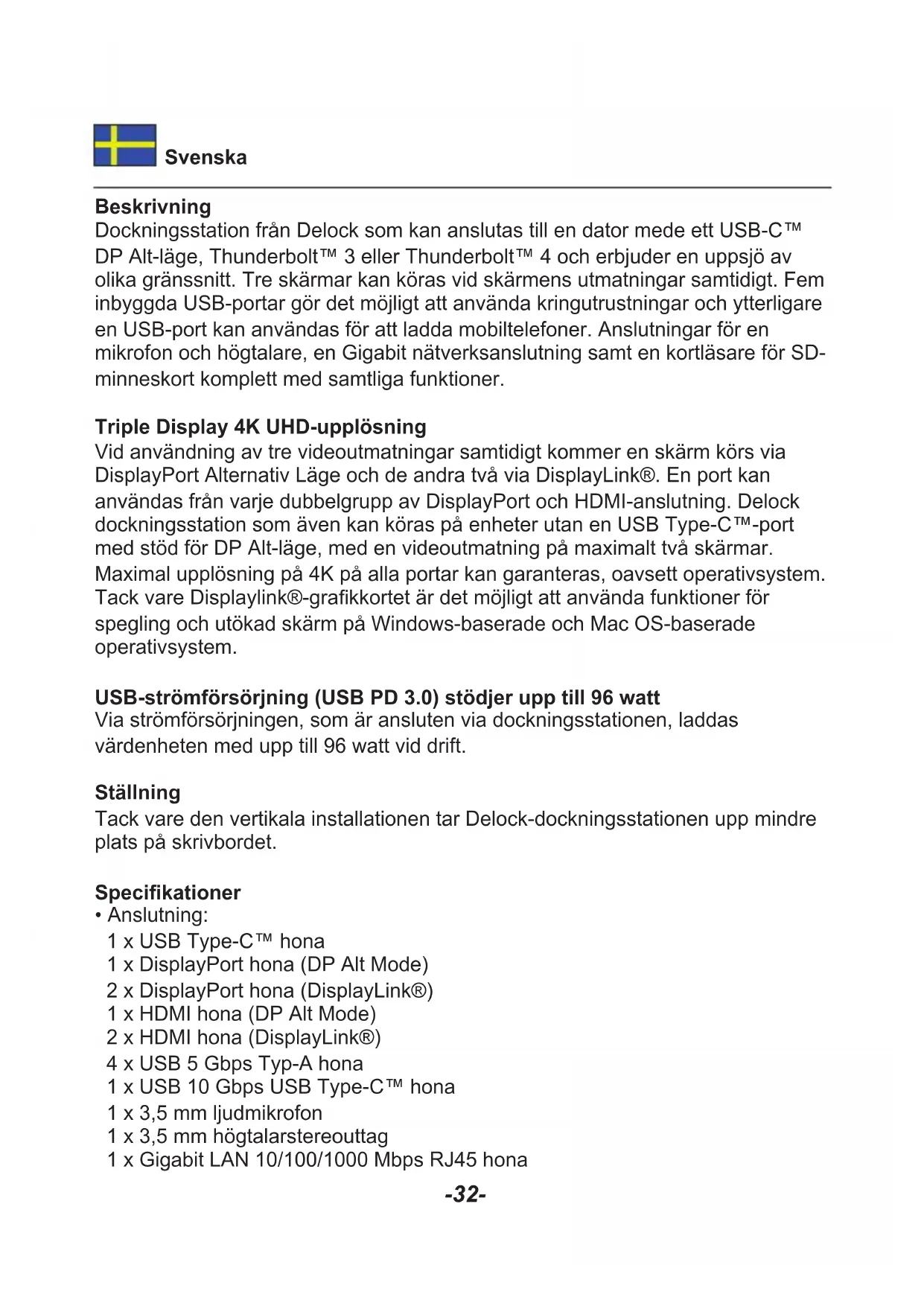

BRUKSANVISNING 88051 DeLOCK

Dockningsstation från Delock som kan anslutas till en dator mede ett USB-C™ DP Alt-läge, Thunderbolt™ 3 eller Thunderbolt™ 4 och erbjuder en uppsjö av olika gränssnitt. Tre skärmar kan köras vid skärmens utmatningar samtidigt. Fem inbyggda USB-portar gör det möjligt att använda kringutrustningar och ytterligare en USB-port kan användas för att ladda mobiltelefoner. Anslutningar för en mikrofon och högtalare, en Gigabit nätverksanslutning samt en kortläsare för SD-minneskort komplett med samtliga funktioner.

Triple Display 4K UHD-upplösning

Vid användning av tre videoutmatningar samtidigt kommer en skärm körs via DisplayPort Alternativ Läge och de andra två via DisplayLink®. En port kan användas från varje dubbelgrupp av DisplayPort och HDMI-anslutning. Delock dockningsstation som även kan köras på enheter utan en USB Type-C™-port med stöd för DP Alt-läge, med en videoutmatning på maximalt två skärmar. Maximal upplösning på 4K på alla portar kan garanteras, oavsett operativsystem. Tack vare Displaylink®-grafikkortet är det möjligt att använda funktioner för spegling och utökad skärm på Windows-baserade och Mac OS-baserade operativsystem.

USB-strömförsörjning (USB PD 3.0) stödjer upp till 96 watt

Via strömförsörjningen, som är ansluten via dockningsstationen, laddas värdenheten med upp till 96 watt vid drift.

Ställning

Tack vare den vertikala installationen tar Delock-dockningsstationen upp mindre plats på skrivbordet.

Specifikationer

- Anslutning:

1 x USB Type-C™ hona
1 x DisplayPort hona (DP Alt Mode)
2 x DisplayPort hona (DisplayLink®)
1 x HDMI hona (DP Alt Mode)
2 x HDMI hona (DisplayLink®)
4 x USB 5 Gbps Typ-A hona
1 x USB 10 Gbps USB Type-C™ hona
1 x 3,5 mm ljudmikrofon
1 x 3,5 mm högtalarstereouttag
1 x Gigabit LAN 10/100/1000 Mbps RJ45 hona

1 x SD-kortplats

1 x 20 V likströmsanslutning

• Högsta upplösning (beroende på systemet och ansluten maskinvara) Värd USB Type-C™ DP Alt-läge: 3 x 4K / 60 Hz Värd utan DP Alt-läge: 2 x 4K / 60 Hz
• Överför ljud- och videosignaler
• Funktioner: Speglad eller utökad
• Inmatningsström: 135 W, 39 W används för dockningsstationen
• Uteffekt för värd: max. 96 W
• 1 x LED-indikatorer
  • Färg: svart
• Storlek utan stativ (LxBxH): ca 195 x 94 x 35 mm

Strömförsörjning specifikation

• Vägguttag
- Inmatning: AC 100 \~ 240 V / 50 \~ 60 Hz / 2,37 A
• Utmatning: 20 V / 6,75 A / 135 W
• Jord utsida, plus insida
- Dimensioner: insida: ø ca. 2,5 mm utsida: ø ca. 5,5 mm längd: ca 10,0 mm

Systemkrav

• Mac OS 12.4 eller högre
- Windows 10/10-64/11
- En ledig USB Type-C™-port hona (DisplayLink®) eller
- Enhet med en ledig USB Type-C™-port och DisplayPort alternativt läge eller med en ledig Thunderbolt™ 3-port eller Thunderbolt™ 4-port

Paketets innehåll

• USB dockningsstation
• Kabeln USB-C™ (hane) till USB-C™ (hane), längd ca 1 m
• Strömförsörjning, kabellängd ca 1,6 m
• Strömsladd, längd ca 1,8 m
• Bruksanvisning

Säkerhetsinstruktioner

• Skydda produkten mot fukt
- Skydda produkten mot direkt solljus

1. Slå på datorn.
2. Anslut strömförsörjningen till DC hona-uttaget.
3. Anslut dockningsstationen till ett ledigt USB-uttag på din dator.
4. Ladda ner drivrutinen från produktsidan: https://www.delock.com/produkte/G_88051/treiber.html.
5. Följ instruktionerna för drivrutinsinstallation.
6. Nu installeras drivrutinen.
7. Klicka på "Finish" (Avsluta).
8. Din dator frågar dig om den ska starta om. Klicka på "Yes" (ja) för att starta om datorn.
9. Efter omstart kan du börja använda enheten direkt.

Konfiguration

1. Nätverksanslutning: Stöder 10/100/1000 Mbps och kan användas omedelbart.
2. USB-portar: Nu kan du ansluta dina enheter till dessa 5 portar.
3. Ljudportar: Du kan ansluta ditt headset och dina högtalare till ljudportarna.
   Så snart en ljudenhet ansluts till stereojacket sker utmatningen endast via uttaget. En utmatning via videoutmatningarna är då inte möjlig.

Obs

1. Videoportar: Du kan ställa in ytterligare skärmar för duplicering eller utvidgning.

Gör så här för att ändra inställningen:

Windows: Högerklicka på skrivbordet och klicka på "skärminställningar". Här kan du ändra inställningen direkt.

Mac: Öppna Systeminställningar > Skärmar.

Det kan hända att säkerhetsinställningarna måste ändras. Gå i sådana fall till Systeminställningar > Säkerhet & Integritet > Integritet och justera till "DisplayLinkUserAgent".

Obs

Vid användning av tre videoutmatningar samtidigt kommer en skärm körs via DisplayPort Alternativ Läge och de andra två via DisplayLink®. Delock dockningsstation som även kan köras på enheter utan en USB Type-C™-port med stöd för DP Alt-läge, med en videoutmatning på maximalt två skärmar.

En port kan användas från varje dubbelgrupp av DisplayPort och HDMI- anslutning:

1. Sätt i ett SD-kort i kortläsaren.
2. LED-indikator
3. Dockningsstationen matas med ström: Lysdioden lyser blått.
4. USB-enhet ansluten: Lysdioden lyser grönt.

Support Delock

Om du har ytterligare frågor, kontakt vår kundtjänst på [e-mail]

Du hittar aktuell produktinformation på vår hemsida: www.delock.com

Slutparagraf

Information och data som finns i denna manual kan ändras utan vidare meddelande. Fel och tryckfel undantagna.

Upphovsrätt

Ingen del av denna manual får reproduceras eller sändas för något syfte oavsett på vilket sätt eller i vilket syfte, elektroniskt eller mekaniskt utan uttryckligt skriftligt godkännande av Delock.

Utgåva: 07/2023
