88051 - Stație de andocare pentru computer DeLOCK - Manual de utilizare gratuit

Tip de produs	Stație de andocare informatică
Marcă	DeLOCK
Model	88051
Dimensiuni (LxlxH, fără suport)	195 x 94 x 35 mm
Greutate (estimată)	Aproximativ 500 g
Culoare	Negru
Alimentare	Intrare: 100-240 V AC, 50/60 Hz, 2,37 A; Ieșire: 20 V / 6,75 A (135 W); Încărcare gazdă până la 96 W (PD 3.0)
Rezoluție maximă	Triplu 4K @ 60 Hz (gazdă USB-C DP Alt Mode); Dublu 4K @ 60 Hz (gazdă fără DP Alt Mode)
Conectori video	1x DisplayPort (DP Alt Mode), 2x DisplayPort (DisplayLink), 1x HDMI (DP Alt Mode), 2x HDMI (DisplayLink)
Conectori USB	4x USB-A 5 Gbps, 1x USB-C 10 Gbps
Audio	1x mufă microfon 3,5 mm, 1x mufă căști/difuzor 3,5 mm
Rețea	Gigabit LAN (RJ45) 10/100/1000 Mbps
Cititor de carduri	1x slot SD
Funcționalități	Mod oglindă sau extins, încărcare PD 3.0, instalare verticală, indicator LED (albastru alimentare, verde periferic)
Sistem de operare	Windows 10/11, Mac OS 12.4 sau ulterior
Driver necesar	DisplayLink (descărcare de pe www.delock.com)
Conținutul ambalajului	Stație de andocare, cablu USB-C (1 m), alimentare (cablu 1,6 m), cablu de alimentare (1,8 m), manual de utilizare
Întreținere și curățare	Curățați cu o cârpă moale și uscată; evitați umiditatea și lumina directă a soarelui
Siguranță	Protejați de umiditate și de lumina directă a soarelui; utilizați alimentarea furnizată
Piese de schimb și reparabilitate	Nu se aplică (dispozitiv nereparabil de utilizator)

Întrebări frecvente - 88051 DeLOCK

Cum conectez stația de andocare la computerul meu?

Conectați alimentarea la stație, apoi conectați stația la un port USB-C al computerului (care acceptă DP Alt Mode, Thunderbolt™ 3 sau 4). Descărcați și instalați driverul DisplayLink de pe site-ul Delock înainte de utilizare.

Care este rezoluția maximă a ecranului pe care o pot obține?

Cu o gazdă USB-C care acceptă DP Alt Mode, puteți utiliza trei monitoare în 4K la 60 Hz simultan. Fără DP Alt Mode, sunt posibile două monitoare în 4K la 60 Hz.

Pot să încarc laptopul prin stația de andocare?

Da, stația suportă USB Power Delivery 3.0 până la 96 W. Laptopul dumneavoastră se va încărca în timpul utilizării.

Ce tipuri de monitoare pot conecta?

Puteți conecta până la trei monitoare folosind porturile DisplayPort și HDMI. Un monitor funcționează prin DP Alt Mode, celelalte două prin DisplayLink®.

Cum instalez driverul DisplayLink?

Descărcați driverul de pe www.delock.com/produkte/G_88051/treiber.html. Lansați instalarea, urmați instrucțiunile, reporniți computerul. Pe Mac, autorizați DisplayLinkUserAgent în Preferințe Sistem > Securitate și Confidențialitate.

De ce rămâne ecranul meu negru după conectare?

Verificați că driverul DisplayLink este instalat și că cablul USB-C acceptă modul DP Alt Mode. Asigurați-vă că alimentarea este conectată și că LED-ul este aprins (albastru). Pe Windows, accesați setările de afișare pentru a extinde sau duplica ecranul.

Pot folosi dispozitive USB în același timp cu monitoarele?

Da, stația dispune de 5 porturi USB (4 USB-A 5 Gbps și 1 USB-C 10 Gbps) care funcționează simultan cu ieșirile video.

Ce înseamnă LED-ul de pe stație?

LED-ul albastru indică faptul că stația este alimentată. Când conectați un periferic USB, LED-ul devine verde.

Este stația compatibilă cu Mac?

Da, este compatibilă cu Mac OS 12.4 sau ulterior. Asigurați-vă că instalați driverul DisplayLink și autorizați agentul în preferințele de confidențialitate.

Pot folosi o cască cu stația?

Da, mufele audio de 3,5 mm (microfon și căști) sunt disponibile. De îndată ce o cască este conectată, sunetul iese exclusiv prin această mufă și nu prin monitoare.

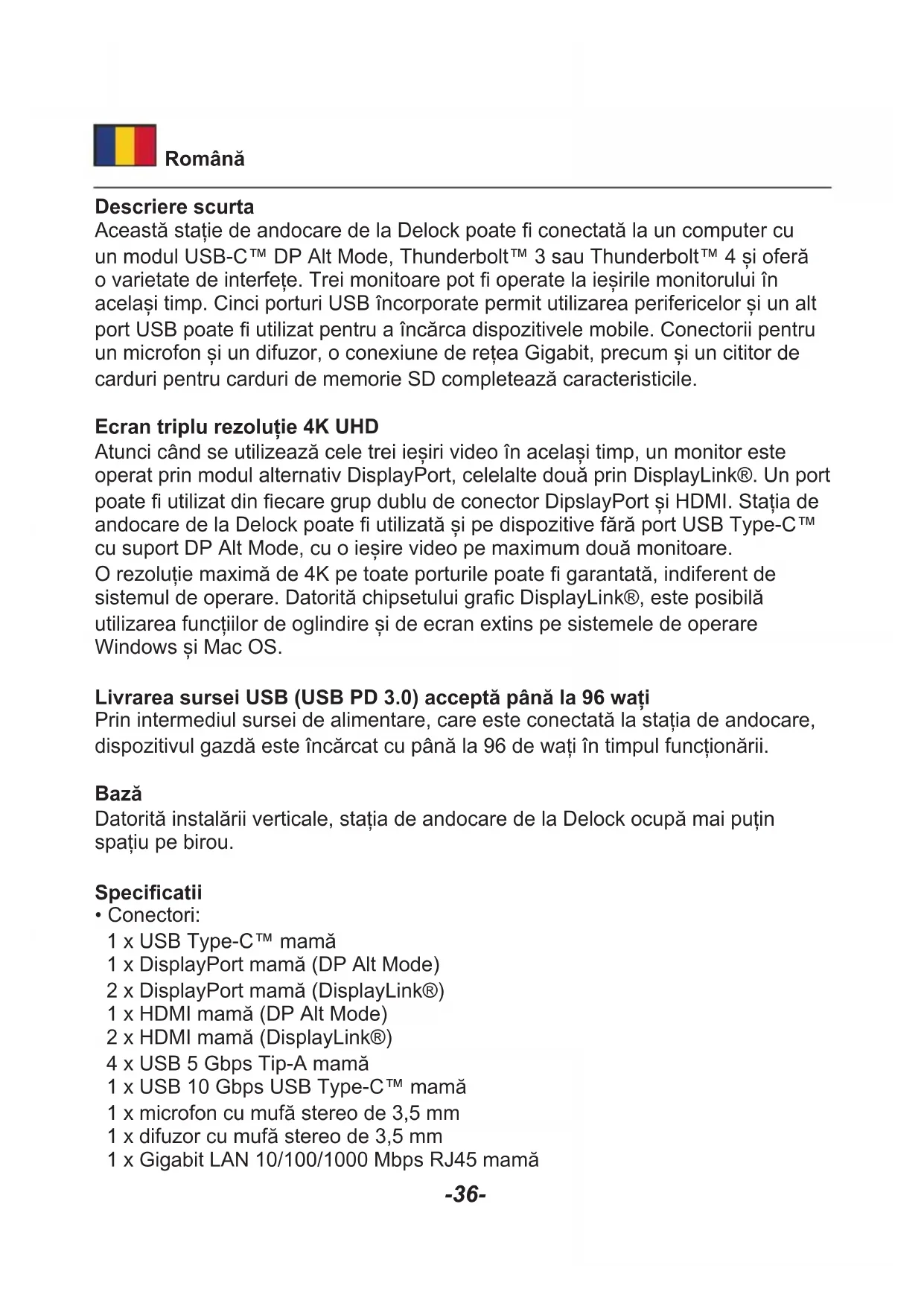

MANUAL DE UTILIZARE 88051 DeLOCK

Această stație de andocare de la Delock poate fi conectată la un computer cu un modul USB-C™ DP Alt Mode, Thunderbolt™ 3 sau Thunderbolt™ 4 și oferă o varietate de interfețe. Trei monitoare pot fi operate la ieșirile monitorului în același timp. Cinci porturi USB încorporate permit utilizarea perifericelor și un alt port USB poate fi utilizat pentru a încărca dispozitivele mobile. Conectorii pentru un microfon și un difuzor, o conexiune de rețea Gigabit, precum și un cititor de carduri pentru carduri de memorie SD completează caracteristicile.

Ecran triplu rezoluție 4K UHD

Atunci când se utilizează cele trei ieșiri video în același timp, un monitor este operat prin modul alternativ DisplayPort, celelalte două prin DisplayLink®. Un port poate fi utilizat din fiecare grup dublu de conector DipslayPort și HDMI. Stația de andocare de la Delock poate fi utilizată și pe dispositive fără port USB Type-C™ cu suport DP Alt Mode, cu o ieșire video pe maximum două monitoare.

O rezoluție maximă de 4K pe toate porturile poate fi garantată, indiferent de sistemul de operare. Datorită chipsetului grafic DisplayLink®, este posibilă utilizarea funcțiilor de oglindire și de ecran extins pe sistemele de operare Windows și Mac OS.

Livrarea sursei USB (USB PD 3.0) acceptă până la 96 wați

Prin intermediul sursei de alimentare, care este conectată la stația de andocare, dispozitivul gazdă este încărcat cu până la 96 de wați în timpul funcționării.

Bază

Datorită instalării verticale, stația de andocare de la Delock ocupă mai puțin spațiu pe birou.

Specificatii

- Conectori:

1 x USB Type-C™ mamă
1 x DisplayPort mamă (DP Alt Mode)
2 x DisplayPort mamă (DisplayLink®)
1 x HDMI mamă (DP Alt Mode)
2 x HDMI mamă (DisplayLink®)
4 x USB 5 Gbps Tip-A mamă
1 x USB 10 Gbps USB Type-C™ mamă
1 x microfon cu mufă stereo de 3,5 mm
1 x difuzor cu mufă stereo de 3,5 mm
1 x Gigabit LAN 10/100/1000 Mbps RJ45 mamă

1 x fantă SD

1 x fişă tată de c.c. 20 V

- Rezoluție maximă (în funcție de sistem și de echipamentele hardware conectate):

Gazdă fără DP Alt Mode: 2 x 4K / 60 Hz

• Transfer al semnalelor audio și video
• Functii: Oglindă sau extins
• Putere de intrare: 135 W, 39 W sunt utilizati pentru statia de andocare
• Putere de ieşire pentru gazdă: max. 96 W
  • 1 x indicator cu LED
• Culoare: negru
• Dimensiuni fără suport (LxlxÎ): aprox. 195 x 94 x 35 mm

Specificatie sursă de alimentare

• Sursă de alimentare de perete
  • Intrare: CA 100 \~ 240 V / 50 \~ 60 Hz / 2,37 A
  • leşire: 20 V / 6,75 A / 135 W
• Împământare la exterior, plus la interior
• Dimensiuni:

• Mac OS 12.4 sau superior
- Windows 10/10-64/11
- Un port USB Type-C™ mamă disponibil (DisplayLink®) sau
- Dispozitiv cu un port USB Type-C™ liber și mod alternativ DisplayPort sau cu un port Thunderbolt™ 3 sau Thunderbolt™ 4 liber.

Pachetul contine

• Stație de andocare cu interfață USB
• Cablu USB-C™ tată la USB-C™ tată, lungime aprox. 1 m
• Alimentare, lungime cablu aprox. 1,6 m
  • Cablu de alimentare, lungime aprox. 1,8 m
• Manual de utilizare

Instrucțiuni de siguranță

• Protejati produsul împotriva umidității
• Protejati produsul împotriva luminii directe a soarelui

Instalarea driverului

1. Porniți computerul.
2. Conectați sursa de alimentare la portul mamă DC.
3. Conectați statia de andocare la un port USB disponibil al computerului.
4. Descârcați driverul de pe pagina produsului: https://www.delock.com/produkte/G_88051/treiber.html.
5. Urmati instructiunile de instalare a driverului.
6. Driverul va fi instalat acum.
7. Faceti clic pe "Finish" (Terminare).
8. Computerul dvs. va cere să reporniți. Faceți clic pe "Da" pentru a reporni computerul.
9. După repornire, puteți începe să utilizați dispozitivul imediat.

Configurație

1. Conexiune la rețea: acceptă ratele de 10/100/1000 Mbps și poate fi folosită imediat.
2. Porturi USB: Acum puteți conecta dispozitivele la aceste 5 porturi.
3. Porturi audio: Puteți conecta setul cu cască și difuzoarele dvs. la porturile audio.

Notă

De îndată ce un dispozitiv audio este conectat la mufa stereo, ieşirea are loc exclusiv pe aceasta. În acest caz, nu este posibilă o ieşire prin intermediul ieşirilor video.

1. Porturi video: puteți seta afișaje suplimentare pentru oglindire sau extindere. Pentru a modifica setarea, procedați astfel:

Windows: Faceți clic cu butonul dreapta al mouse-ului pe desktop și faceți clic pe "Setări afişare".

După aceea, puteți schimba setările grafice.

Mac: deschideti Preferințe sistem > Afișaje.

Se poate întâmpla ca setările de securitate să necesite schimbări. Vă rugăm să accesati Preferințe sistem > Securitate și confidențialitate > Confidențialitate și setați bifa pe "DisplayLinkUserAgent".

Notă

Atunci când se utilizează cele trei ieșiri video în același timp, un monitor este operat prin modul alternativ DisplayPort, celelalte două prin DisplayLink®. Stația de andocare Delock poate fi, de asemenea, operată pe dispositive fără un port USB Type-C™ cu suport pentru modul DP Alt, cu o ieșire video pe maximum două monitoare.

Un port poate fi utilizat din fiecare grup dublu de conectori DisplayPort și HDMI:

1. Introduceți un caed SD în cititorul de carduri.
2. Indicator LED
3. Stația de andocare este alimentată: LED-ul se aprinde în albastru.
4. Dispozitiv USB conectat: LED-ul se aprinde în verde.

Asistență Delock

Dacă aveți întrebări, contactați departamentul nostru de asistență pentru clienti [e-mail]

Puteți găsi informații actuale despre produs pe pagina noastră de pornire: www.delock.com

Clauză finală

Informațiile și datele din acest manual pot fi modificate fără o notificare prealabilă. Erorile și greșeli de tipar sunt exceptate.

Drept de autor

Nicio parte a acestui manual de utilizare nu poate fi reprodusă sau transmisă în niciun scop, indiferent în ce mod, sau prin niciun mijloc, electronic sau mecanic, fără aprobarea explicită în scris a Delock.

Editie: 07/2023
