ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FHSM 755 4G DC ON E FRANKE

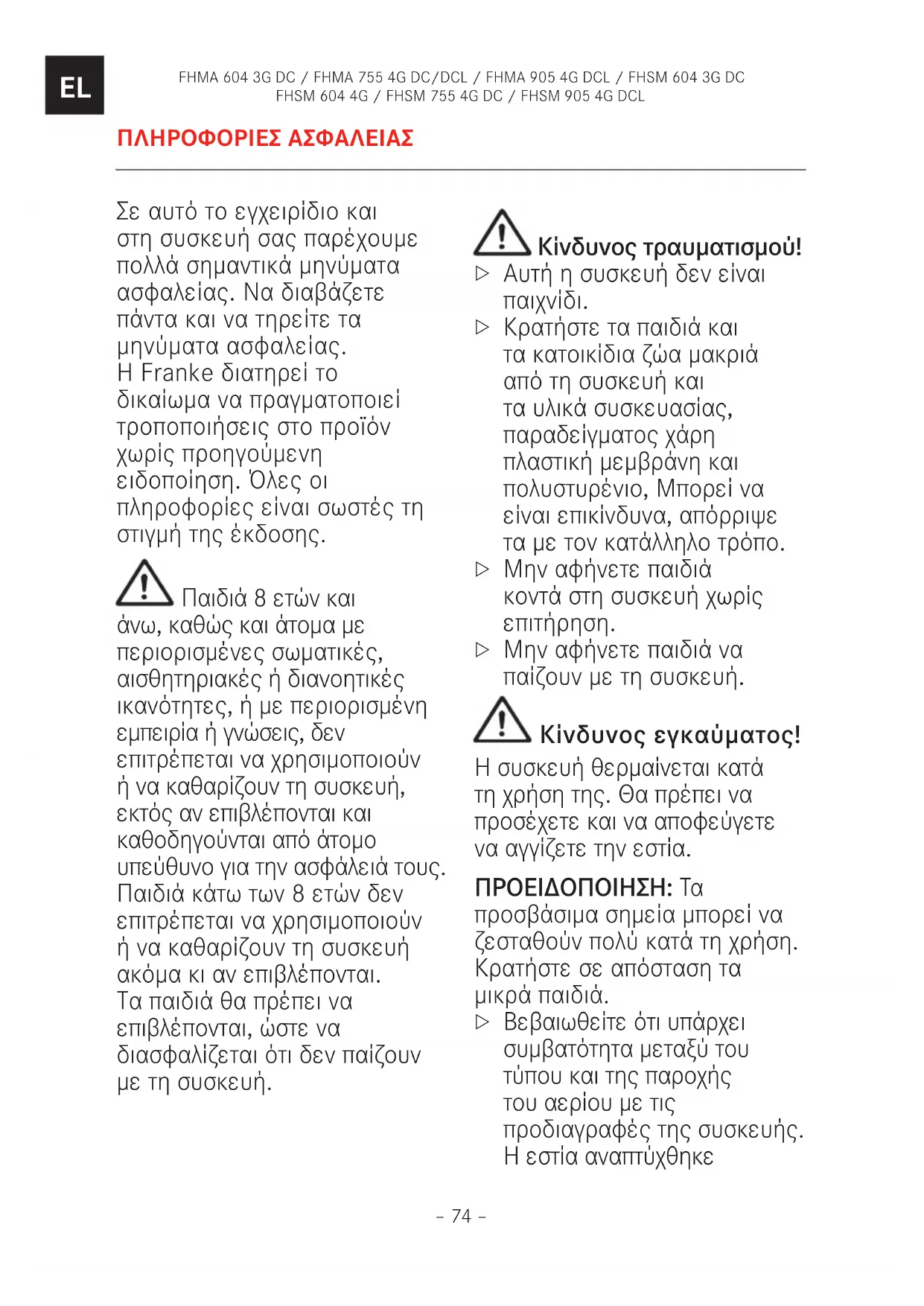

ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

Σε αυτό το εγχειρίδιο και στη συσκευή σας παρέχουμε πολύ σημαντικά μηνύματα ασφαλείας. Να διαβάζετε πάντα και να τηρείτε τα μηνύματα ασφαλείας. Η Franke διατηρεί το δικαίωμα να πραγματοποιεί τροποποιήσεις στο προϊόν χωρίς προηγούμενη ειδοποίηση. Όλες οι πληροφορίες είναι σωστές τη στιγμή της έκδοσης.

Παιδιά 8 ετών και άνω, καθώς και άτομα με περιορισμένες σωματικές, αισθητηριακές ή νοητικές ικανότητες, ή με περιορισμένη εμπειρία ή γνώσεις, δεν επιτρέπεται να χρησιμοποιούν ή να καθαρίζουν τη συσκευή, εκτός αν επιβλέπονται και καθοδηγούνται από άτομο υπεύθυνο για την ασφάλειά τους. Παιδιά κάτω των 8 ετών δεν επιτρέπεται να χρησιμοποιούν ή να καθαρίζουν τη συσκευή ακόμα κι αν επιβλέπονται. Τα παιδιά θα πρέπει να επιβλέπονται, ώστε να διασφαλίζεται ότι δεν παίζουν με τη συσκευή.

! Κίνδυνος Τραυματισμού!

Αυτή η συσκευή δεν είναι παιχνίδι. Κρατήστε τα παιδιά και τα κατοικίδια ζώα μακριά από τη συσκευή και τα υλικά συσκευασίας. Η ακατάλληλη χρήση μπορεί να είναι επικίνδυνη. Απορρίψτε τα με τον κατάλληλο τρόπο. Μην αφήνετε παιδιά κοντά στη συσκευή χωρίς επίβλεψη. Μην αφήνετε παιδιά να παίζουν με τη συσκευή.

! Κίνδυνος Εγκαύματος!

Η συσκευή θερμαίνεται κατά τη χρήση της. Θα πρέπει να προσέχετε και να αποφεύγετε να αγγίζετε την εστία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα προσβάσιμα μέρη μπορεί να ζεσταθούν πολύ κατά τη χρήση. Κρατήστε σε απόσταση τα μικρά παιδιά.

Βεβαιωθείτε ότι υπάρχει συμβατότητα μεταξύ του τύπου και της παροχής του αερίου με τις προδιαγραφές της συσκευής. Η εστία αναπτύχθηκε

αποκλειστικά και μόνο για μη επαγγελματική και μόνο για οικιακή χρήση.

Ο τύπος αερίου για τον οποίο έχει σχεδιαστεί η συσκευή καθορίζεται στην πινακίδα στοιχείων στην κάτω πλευρά του προϊόντος. Πριν την εγκατάσταση βεβαιωθείτε ότι οι τοπικές συνθήκες διανομής (είδος του αερίου και πίεση του αερίου) και η προμήθεια της συσκευής είναι συμβατά. Αυτή η συσκευή δεν συνδέεται με συσκευή εκκένωσης προϊόντων καύσης. Θα εγκατασταθεί και θα συνδεθεί σύμφωνα με τους τρέχοντες κανονισμούς εγκατάστασης. Θα δοθεί ιδιαίτερη προσοχή στις σχετικές απαιτήσεις που αφορούν τον εξαερισμό. Οι συνθήκες προσαρμογής για αυτήν τη συσκευή αναγράφονται στην ετικέτα (ή στην πινακίδα στοιχείων). Δώστε ιδιαίτερη προσοχή στους κανονισμούς που εφαρμόζονται σχετικά με τον εξαερισμό. Μετά τη χρήση, απενεργοποιήστε την εστία χρησιμοποιώντας τα πλήκτρα ελέγχου. Αν η συσκευή διαθέτει καπάκι, βεβαιωθείτε ότι οι εστίες έχουν κρυώσει αρκετά προτού το κλείσετε.

Κίνδυνος Ηλεκτροπληξίας Εξαιτίας Της Εισχώρησης Υγρού!

Η συσκευή περιλαμβάνει ηλεκτρικά εξαρτήματα.

Βεβαιωθείτε ότι δεν εισέρχεται υγρό στο εσωτερικό της συσκευής. Μην χρησιμοποιείτε ατμό ή νερό υπό πίεση για να καθαρίσετε τη συσκευή. Αν οι φλόγες του καυστήρα σβήσουν κατά λάθος, απενεργοποιήστε το χειριστήριο του καυστήρα και περιμένετε τουλάχιστον 1 λεπτό πριν επιχειρήσετε να τον ανάψετε ξανά. Η συσκευή δεν πρέπει να λειτουργεί για περισσότερα από 15 δευτερόλεπτα. Αν μετά από 15 δευτερόλεπτα ο καυστήρας δεν έχει ανάψει, διακόψτε τη λειτουργία της συσκευής και ανοίξτε την πόρτα του θαλάμου ή/και περιμένετε τουλάχιστον 1 λεπτό πριν προσπαθήσετε ξανά να ανάψετε τον καυστήρα. Βεβαιωθείτε ότι η συσκευή έχει εγκατασταθεί με τρόπο ώστε να επιτρέπει την αποσύνδεσή της από την παροχή ρεύματος, με απόσταση ανοίγματος επαφής (3 mm) που εξασφαλίζει πλήρη αποσύνδεση σε συνθήκες υπέρτασης κατηγορίας III.

Βεβαιωθείτε ότι η συσκευή είναι συνδεδεμένη σε σύστημα γείωσης που συμμορφώνεται με τους ισχύοντες κανονισμούς.

ΠΡΟΣΟΧΗ: Η χρήση της

συσκευής για μαγείρεμα παράγει θερμότητα, υγρασία και προϊόντα καύσης στο χώρο όπου εγκαθίσταται.

Βεβαιωθείτε ότι η κουζίνα εξαερίζεται καλά, ειδικά κατά τη χρήση της συσκευής: Διατηρείτε τα ανοίγματα φυσικού εξαερισμού ανοικτά ή εγκαταστήστε μία συσκευή μηχανικού εξαερισμού (μηχανικός απορροφητήρας). Μην χρησιμοποιείτε τη συσκευή με εσωτερικό χρονοδιακόπτη ή εξωτερικό σύστημα τηλεχειρισμού.

ΠΡΟΣΟΧΗ: Η διαδικασία

μαγειρέματος πρέπει να επιτηρείται. Μια βραχυπρόθεσμη διαδικασία μαγειρέματος πρέπει να επιτηρείται αδιάλειπτα.

Μην χρησιμοποιείτε ατμοκαθαριστή ή συσκευές υψηλής πίεσης.

Σημείωση: Μην χρησιμοποιείτε σφουγγαράκια για τρίψιμο, λειαντικά, υδροχλωρικό οξύ ή άλλα προϊόντα

που θα μπορούσαν να γρατζουνίσουν ή να καταστρέψουν την επιφάνεια.

Σημείωση: Μην χρησιμοποιείτε αιχμηρά αντικείμενα, καθώς θα μπορούσαν να προκαλέσουν ζημία στη σφράγιση ανάμεσα στο γείσο και τον πάγκο της κουζίνας. Βεβαιωθείτε ότι οι ζώνες εξόδου αερίου είναι εντελώς καθαρές. Οι οδηγίες που περιέχονται στο παρόν εγχειρίδιο ισχύουν μόνο αν επάνω στη συσκευή υπάρχουν τα αρχικά της χώρας. Αν τα αρχικά δεν υπάρχουν επάνω στη συσκευή, πρέπει να ανατρέξετε στις τεχνικές οδηγίες που θα περιέχουν τις απαραίτητες συμβουλές σχετικά με την τροποποίηση της συσκευής για τις συνθήκες χρήσης στη χώρα.

Κίνδυνος πυρκαγιάς!

Μην αποθηκεύετε αντικείμενα στις επιφάνειες μαγειρέματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Ανεπίβλεπτο ή αυτόματο μαγείρεμα σε εστία με λίπος ή λάδι μπορεί να γίνει επικίνδυνο και να προκαλέσει πυρκαγιά. Το καυτό λάδι αναφλέγεται εύκολα.

ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

FHSM 604 4G

FHMA/FHSM 604 3G DC, FHMA 755 4G DC, FHSM/FHMA 4G 755 DC, FHMA/FHSM 905 4G DC

Θεη Ετία Ενομασική		Ioχύς G20	Ακροφύσα Εγχυασης G20 20 mbar	Ονομασική Μιχύς G30	Ονομασική Μιχύς G31	Ακροφύσα Εγχυασης G30 / G31 28-30/37 mbar	Ονομασική Μιχύς (kW)	Μειμενη Εγχυαση (kW)
4 DC 0,315 1,35				240 240 0,91 3,3 *218 *218 *0,85 *3				2,10
3	R	0,286	1,15	218	218	0,85	3	1,30
2	SR	0,166	0,97	127	127	0,65	1,75	0,70
1	AUX	0,095	0,72	73	73	0,50	1	0,65
Πεοη (mbar)	ελάχ.	17		20	25
	ονομ	20		28-30	37
	μέγ.	25		35	45
ΤύΝΟς αερίου		G20 φυσικό σερίο			LPG G30 Bourtavio G31 Προπάνο		κατηγ. 2H3+

*ΟΛΑ ΤΑ ΜΟΝΤΕΛΑ FHMA

ΔIAMOPΦΩSH TΩN MONTEΛΩN
Movélo	αp.	αp.	αp.	αp.	Δηνη	Συνολικη	Συνολικη	Δαπαρουμεος	Συνολικη	Συνολικη	Báρος (μεικό/καθαρό)
	AUX	SR	R	DC	καυστη-ρων	θερμοτη-τας	ονομαστηκη	ονομαστηκη	ασρας	εγκατεστημενη	(kg)
							ιαχύς G20(m3/h)	ιαχύςG30/G31(g/h)	γατηγκαστηκη	ονομαστηκη	(8-9,4(C)7,1-8,5(E)
FHSM 6044G	1	2	1		4	AΕΡΙΟ	0,713	545	15	7,5	7,5
FHSM 6043G DC	1	2		1	4	AΕΡΙΟ	0,742	567	15,6	7,8	7,8
FHSM 7554G DC	1	2	1	1	5	AΕΡΙΟ	1,028	785	21,6	10,8	10,8
FHSM 9054G DCL	1	2	1	1	5	AΕΡΙΟ	1,028	785	21,6	10,8	10,8
FHMA 6043G DC	1	2		1	4	AΕΡΙΟ	0,742	545	15,6	7,8	7,5
FHMA 7554G DC	1	2	1	1	5	AΕΡΙΟ	1,028	764	21,6	10,8	10,5
FHMA 7554G DCL	1	2	1	1	5	AΕΡΙΟ	1,028	764	21,6	10,8	10,5
FHMA9054G DCL	1	2	1	1	5	AΕΡΙΟ	1,028	764	21,6	10,8	10,5

DC = Διπλή στεφάνη, SR = Ημι-γοργό, R = Γοργό, AUX = Βοηθητικό, C = Χυτοσίδηρος, E = Εμαγιέ. Ρεύμα: 220-240V; Συχνότητα: 50-60Hz; Ισχύς/Ρεύμα: 0,6 Watt

ΕΓΚΑΤΑΣΤΑΣΗ

Η εγκατάσταση και η ηλεκτρική σύνδεση/σύνδεση αερίου πρέπει να πραγματοποιούνται μόνο από εξειδικευμένο και αρμόδιο προσωπικό. Ο κατασκευαστής δεν φέρει ευθύνη για τραυματισμούς προσώπων ή υλικές ζημιές που προκύπτουν από μη τήρηση αυτών των διατάξεων. Η σύνδεση με την παροχή αερίου πρέπει να συμμορφώνεται με τους κανονισμούς που ισχύουν στη χώρα κατά την εγκατάσταση. Βεβαιωθείτε ότι η συσκευή συνδέεται με την κεντρική παροχή. Βεβαιωθείτε ότι χρησιμοποιείτε τις κατάλληλες παροχές, πρίζες και καλώδια προέκτασης για τη σύνδεση της συσκευής.

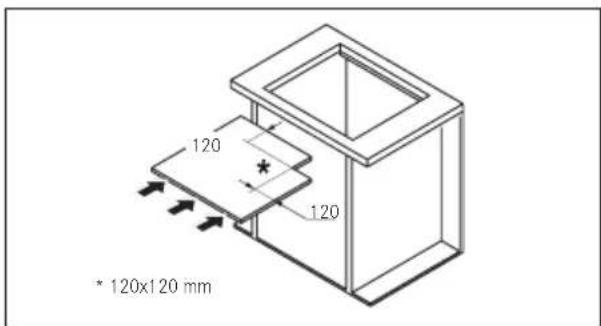

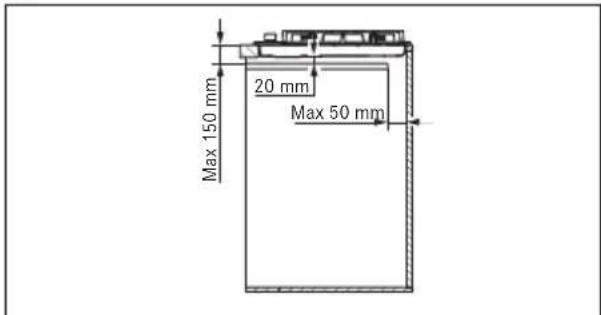

Ρυθμίσεις εντός τοίχου

Το προϊόν χειρίζεται αντίστοιχη εστία αερίου κατηγορίας 3 και τύπου Υ για τα ηλεκτρικά μέρη.

Ο σωλήνας αερίου δεν πρέπει να έρχεται σε επαφή με θερμή επιφάνεια οποιουδήποτε τύπου κάτω από την εστία.

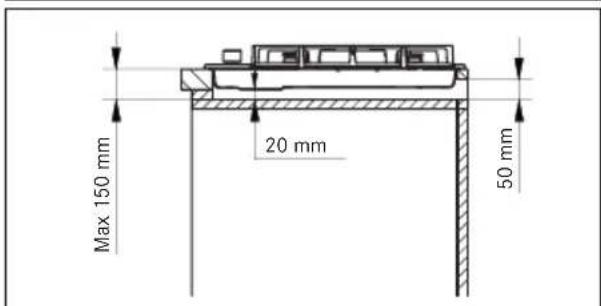

Για εντός τοίχου μονάδες, τα εξαρτήματα (πλαστικά υλικά και σωλήνες προσαγωγής) πρέπει να συναρμολογούνται με θερμοανθεκτικές κόλλες (π.χ. 100 °C): ακατάλληλα υλικά και ακατάλληλες κόλλες μπορούν να οδηγήσουν σε ολίσθηση και ατυχήματα.

Ο έλεγχος των σωλήνων πρέπει να γίνεται σε συμμόρφωση με τους τοπικούς κανονισμούς.

Το σημείο σύνδεσης πρέπει να εξασφαλίζει αρκετό χώρο για την ηλεκτρική σύνδεση της συσκευής.

Σημαντικό: Ορισμένες σόμπες είναι τύπου (Υ) σύμφωνα με τον βαθμό προστασίας έναντι κινδύνων πυρκαγιάς. Η ελάχιστη απόσταση του άκρου της σόμπας είναι 150 mm από τον πλευρικό τοίχο, 50 mm από τον πίσω τοίχο και 700 mm από τα ντουλάπια πάνω από αυτό. Η συσκευή συνιστάται να τοποθετείται σε πάγκους κουζίνας πάχους 40 mm. Σε περιπτώσεις που οι διαστάσεις διαφέρουν, οι απαραίτητες τροποποιήσεις θα πρέπει να πραγματοποιηθούν από τον τεχνικό.

Σημείωση: Εάν τοποθετηθεί απορροφητήρας πάνω από την εστία, για την απόσταση που πρέπει να τηρηθεί, ανατρέξτε στις οδηγίες συναρμολόγησης του απορροφητήρα.

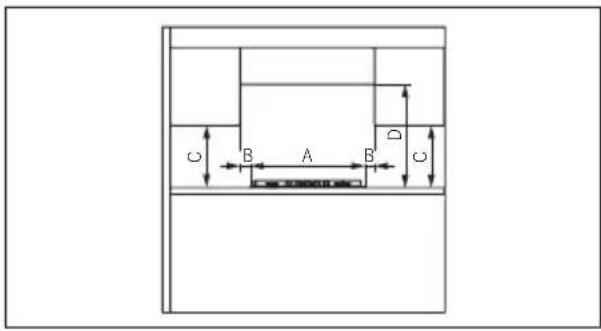

ΕΞΙΣΤΕΣΙΑΖΑΕΤΑΕΙ2(ΜΜ)

Α=590/730/880Β=50

C=400D=700

Αν νοούκεν δεν καταστεί πρώτο από ένα φούρνο: αν νοούκεν δεν καταστεί πρώτο από ένα φούρνο:

Διαδικασία εγκατάστασης

Η ουσία αυτή παρασκευάζεται από το φυτό Ευνοξία και τα προεξέχοντα μέρη του.

Μετά την ενεργοποίηση, βεβαιωθείτε ότι υπάρχει ελεύθερος χώρος για πρόσωπα ή αντικείμενα και ότι δεν υπάρχουν εμπόδια. Προετοιμάστε το άνοιγμα στον προηγούμενο χώρο σύμφωνα με τις διατάξεις του υποδείγματος. Βεβαιωθείτε ότι συμμορφώνεστε με τις διατάξεις του υποδείγματος.

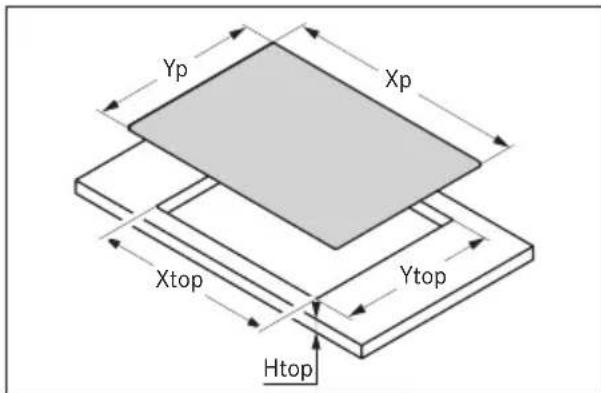

Movτελo Xp Yp X
			top	Y top	H top
FHSM 604 3G DC	590	510	560	480	40
FHSM 604 4G	mm	mm	mm	mm	mm
FHMA 604 3G DC
FHSM 755 4G DC	730	510	560	480	40
FHMA 755 4G DC/DCL	mm	mm	mm	mm	mm
FHSM 905 4G DCL	880	510	840	480	40
FHMA 905 4G DCL	mm	mm	mm	mm	mm

Εφαρμόστε το τεχνικό άνοιγμα από ανοίγματα και τοποθετήστε την επα. Σταθεροποιήστε τη συσκευή με βίδες και τα αγκίστρια. Αφαιρέστε τυχόν περιέχοντα τεχνικής λωρίδας.

Σύνδεση με την παροχή αερίου

▹ Σύμφωνα με την προκήρυξη αερίου, οφείλετε να συμμορφώνεστε με τους ισχύοντες κανονισμούς, μόνο αφού έχετε διαπιστώσει ότι είναι σχεδιασμένη να χρησιμοποιείται για τον συγκεκριμένο τύπο αερίου. Διαφορετικά, κάνετε τις ενέργειες που περιγράφονται στην πραγματική αντικατάσταση. Τύπος αερίου, χρησιμοποιήστε φυσικό αέριο σύμφωνα με τους ισχύοντες κανονισμούς.

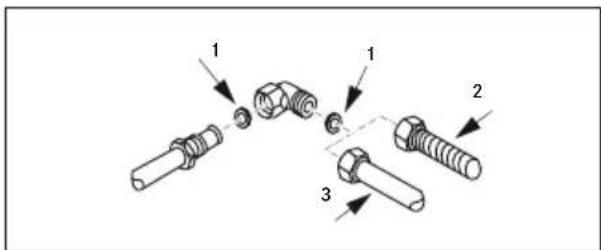

Η ουδεία της ντροπής μπορεί να γίνει με δύο τρόπους:

Α. Συνδέστε την εστία αερίου χρησιμοποιώντας άκαμπτο χαλύβδινο σωλήνα διαμέτρου 12 mm (3). Για να διασφαλίσετε καλή στεγανοποίηση, χρησιμοποιήστε το ελαστικό παρέμβυσμα που παρέχεται ως εξάρτημα (1). Β. Συνδέστε την εστία χρησιμοποιώντας εύκαμπτο χαλύβδινο σωλήνα με συνδετικό εξάρτημα (2). Επίσης σε αυτή την περίπτωση, για να διασφαλίσετε καλή στεγανοποίηση, χρησιμοποιήστε το παρέμβυσμα που παρέχεται ως εξάρτημα (1). Το μήκος του εύκαμπτου σωλήνα πρέπει να είναι 2 μέτρα.

Ενημέρωση: Εάν προκύψει ένας εύκαμπτος σωλήνας από ανοξείδωτο χάλυβα, πρέπει να τοποθετηθεί με τέτοιο τρόπο ώστε να μην αγγίζει κανένα κινητό μέρος των ενιαίων. Πρέπει να διέρχεται από μια περιοχή όπου δεν υπάρχουν εμπόδια και όπου είναι δυνατόν να ελεγχθεί σε όλο του το μήκος.

Με την οδό των αερίων ανάμεσα στους καθρέπτες και γυρίζοντάς τους χοιροτρόφους στην έξοδο και την είσοδο της θύρας για να ελέγξει τη διαφορετικότητα της ροής πραγματοποιώντας τη σύνδεση, χρησιμοποιώντας αερίου για να ελέγξει για διαρροές.

Για το Ηνωμένο Βασίλειο, τη Βόρεια Ιρλανδία και τη Δημοκρατία της Ιρλανδίας.

Ηλεκτρική σύνδεση

Η εστία παραδίδεται έτοιμη για σύνδεση σε μονοφασικό ρεύμα με τριπολικό καλώδιο. Πριν από τη σύνδεση, ελέγξτε τα χαρακτηριστικά του δικτύου.

Επιβεβαιώστε τα ακόλουθα:

Όταν τα χαρακτηριστικά της ηλεκτρικής εγκατάστασης (τάση, ένταση ισχύος και ρεύματος) είναι συμβατά με εκείνα της εστίας FRANKE που διαθέτετε. Το βύσμα και η πρίζα είναι εύκολα προσβάσιμα και τοποθετούνται έτσι ώστε κανένα επικίνδυνο τμήμα τους να μην είναι προσβάσιμο όταν εισάγετε ή αφαιρείτε την πρίζα. Χρησιμοποιείται καλώδιο τύπου 3×0,75 mm² H05RR-F για εστίες με ισχύ κατά την εγκατάσταση του κλάσματος προστασίας ρεύματος. - Δεν έχουν συνδεθεί στην πρίζα οικιακές συσκευές. - Τηρούνται οι αποστάσεις των ακροδεκτών (Μπλε = Ουδέτερος = (1) / Κίτρινο και Πράσινο = Γείωση = (2) / Καφέ = Φάση = (3)).

Προσαρμογή σε διαφορετικούς τύπους αερίου

Προειδοποίηση: Αυτή η εργασία πρέπει να εκτελείται από εξειδικευμένο τεχνικό

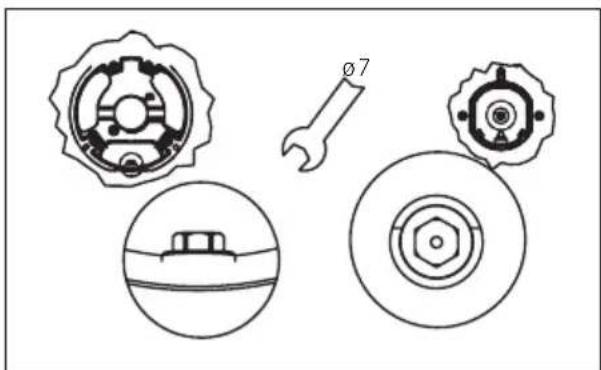

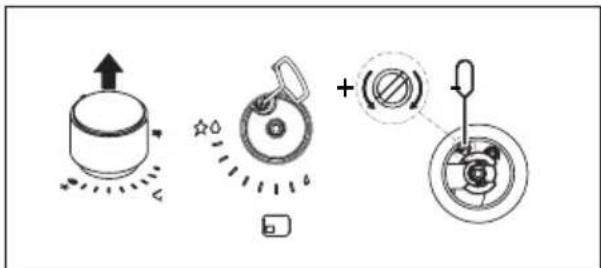

Προσαρμογή ελάχιστης ισχύος

Αφαιρέστε τον χειροτροχό, τοποθετήστε τον έτσι ώστε να αντιστοιχεί στην ταχύτητα και το καλώδιο να φτάσει στη βίδα ρύθμισης. Προσαρμόστε την ελάχιστη ισχύ περιστρέφοντας τη βίδα προσαρμογής δεξιόστροφα για μείωση της ισχύος και αριστερόστροφα για αύξηση. Το κατώφλι προσαρμογής παρέχεται σε αξεσουάρ.

Αντικατάσταση ακροφυσίων ψεκασμού

Τα μπεκ δεν παρέχονται, πρέπει να ζητηθούν από την υπηρεσία εξυπηρέτησης πελατών.

Σημαντικό: όλες οι συσκευές είναι εργοστασιακά κατασκευασμένες για φυσικό αέριο (G20). Αν πρόκειται να χρησιμοποιηθεί διαφορετικός τύπος αερίου, αντικαταστήστε τα ακροφύσια ψεκασμού με τον εξής τρόπο:

-Αφαιρέστε τις σχάρες, τα καπάκια και τους διακόπτες φλόγας. -Ξεβιδώστε τα ακροφύσια ψεκασμού και αντικαταστήστε τα με τα παρεχόμενα και κατάλληλα για την προκή αερίου, λαμβάνοντας υπόψη ότι τα σημάδια αντιστοιχούν με εκείνα του πίνακα. -Επανατοποθετήστε τους διακόπτες, τη φλόγα, τα καπάκια και τις σχάρες. Η εστία αυτή δεν απαιτεί προσαρμογή αέρα.

Πρόσβαση στην εστία

Για να έχετε πρόσβαση στα εσωτερικά λειτουργικά μέρη, ακολουθήστε την εξής διαδικασία:

• Αφαιρέστε τις σχάρες, τα καπάκια και τους διακόπτες φλόγας. -Αφαιρέστε τους επολόγους, τραβώντας τους από τους πείρους τους. -Αφαιρέστε τις βίδες που στερεώνουν την εστία στη συσκευή. -Ανασηκώστε την εστία.

Σημαντικό: Κατά τη μετατροπή για λειτουργία με διαφορετικό τύπο αερίου, τοποθετήστε το αντίστοιχο αυτοκόλλητο (παρέχεται ως αξεσουάρ) στον ειδικό χώρο στην πινακίδα του. Για λειτουργία με υγραέριο (G30 ή G31), η βίδα προσαρμογής για ελάχιστη φλόγα πρέπει να βιδώνεται πλήρως μέχρι κάτω. Οι παρούσες συσκευές παρέχονται στην κατηγορία Β 2H3+.

ΠΡΟΟΠΙΖΟΜΕΝΗ ΧΡΗΣΗ

ΠΡΟΣΟΧΗ: Αυτή η συσκευή προορίζεται αποκλειστικά για μαγείρεμα. Δεν πρέπει να χρησιμοποιείται για άλλους σκοπούς, όπως για θέρμανση χώρων.

Μην τραβάτε τη συσκευή ή το καλώδιο τροφοδοσίας ρεύματος για να τη βγάλετε από την πρίζα. Κλείστε την παροχή αερίου όταν η εστία δεν χρησιμοποιείται.

Κίνδυνος γκαζιού!

Μην αγγίζετε τις σχάρες των εστιών κατά τη λειτουργία. Μην αγγίζετε τη συσκευή υγρά ή όταν είναι ζεστή.

Ανάβοντας τις εστίες

Η εστία ανάβει με τη βοήθεια των επιλογέων ελέγχου. Για να ανάψετε τις εστίες, ακολουθήστε τις παρακάτω οδηγίες:

• Πιέστε και στρίψτε τον αντίστοιχο επιλογέα στη θέση ανάματος και κρατήστε τον ελεύθερο.
• Διατηρήστε τον επιλογέα πατημένο για 3-4 δευτερόλεπτα ώστε να επιτρέψετε στις στήλες να προωθήσουν το αέριο που απελευθερώνεται από την εστία και στο θερμοστοιχείο να ανάψει.
• Έπειτα, απελευθερώστε τον επιλογέα και, στρίβοντάς τον αριστερόστροφα, προσαρμόστε τη φλόγα ανάλογα με τις απαιτήσεις. Αν η φλόγα δεν παραμείνει αναμμένη, επαναλάβετε τη διαδικασία από το βήμα 1.

Εικονίδιο επιλογέα

Λειτουργία

Απενεργοποίηση

Ελάχιστη φλόγα

Αυτόματη και έντονη φωτιά

Συμπληρωματικός εξοπλισμός

Η εστία αποτελεί αντικείμενο καθημερινής χρήσης: ομαδική χρήση ή χρήση με υπευθυνότητα ή εμφανίσεις από καταναλωτές και άλλα σκεύη είναι φυσιολογικά. Η εντυπωσιακή χρήση προκαλεί άκουσα ΤΙΟ χαρακτηριστικά ομαδική φωτιά. Σε αυτές τις περιπτώσεις, η συσκευή συνεχίζει να λειτουργεί άψογα και δεν δημιουργούνται παράπονα. Η ασφάλεια είναι πάντα εξασφαλισμένη.

Μην χρησιμοποιείτε τη συσκευή ως επιφάνεια στήριξης.

Για να αποφύγετε την καταστροφή της συσκευής.

Σε περίπτωση υπερθέρμανσης, απενεργοποιήστε τη συσκευή και αφήστε τη να κρυώσει πλήρως. Μην τοποθετείτε ζεστά νερό στη συσκευή. Σε καμία περίπτωση μην χάνετε τη θερμοκρασία χρησιμοποιώντας κρύο νερό. Μην ανεβαίνετε επάνω στη συσκευή. Η συσκευή κατασκευάζεται σύμφωνα με το σχετικό πρότυπο ασφάλειας και με τις απαιτήσεις ασφαλείας της οδηγίας για το φυσικό αέριο.

Αυτόματη βαλβίδα ασφαλείας

Οι παρούσες σελίδες περιέχουν διάταξη ασφαλείας που διακόπτει αυτόματα τη ροή αέριου, αν η φλόγα σβήσει κατά λάθος, λόγω ρεύματος αέρα, διαρροής σωλήνα ή πρόωρης διακοπής της παροχής αέριου. Η συσκευή αυτή ενεργοποιείται περίπου 30 δευτερόλεπτα αφού σβήσει η φλόγα.

Χρήση εστίας

Για χαμηλότερη κατανάλωση αέριου και καλύτερη αποδοτικότητα, χρησιμοποιήστε το σκεύος με κατάλληλο διάμετρο για κάθε εστία, βασιζόμενοι στο ότι η φλόγα δεν πρέπει να ξεπερνά την επιφάνεια του σκεύους (συμμορφώνεται με τον παρακάτω πίνακα):

Eotia	Διάμετρος βάος ελάχ.-μέγ. Φ (προτεῖνόμενη)
Διπλή στεφάνη 160 - 240 mm
Taxεία 140 - 220 mm
Hμταχεία 140 - 200 mm
Βόηθητική 60 - 140 mm

Η χρήση σκευών μεγαλύτερης διαμέτρου από την ενδεδειγμένη μπορεί να προκαλέσει υπερθέρμανση στους καυστήρες και στην εστία, ενώ η χρήση παρατεταμένης χρήσης ΚΙΝΔΥΝΟΣ του καύματος (αν είναι δυνατόν να αποφευχθεί).

Η Franke δεν αποδέχεται καμία ευθύνη για ζημιά που οφείλεται σε τέτοια χρήση. (Εικ. 1).

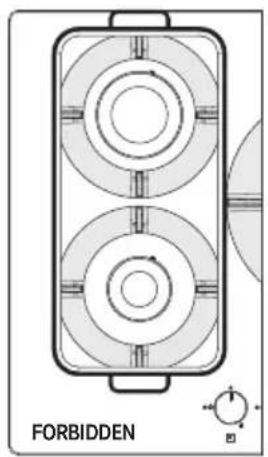

Μην τοποθετείτε το ίδιο σκεύος επάνω σε δύο εστίες. (Εικ. 1) Μην τοποθετείτε ένα μόνο σκεύος, όπως κατασαρόλα ή τηγάνι για φαγητό, επάνω σε δύο εστίες που λειτουργούν ταυτόχρονα. (Εικ. 1). Η εστία μπορεί να προκαλέσει ζημιά στην εστία: Μην τοποθετείτε τις σχάρες ανάποδα και πάντα σερβίρετε την εστία. Αν χρησιμοποιείτε χαρτί κουζίνας ή χαρτοπετσέτες, μην τις χρησιμοποιείτε για περισσότερο από 20 λεπτά και, σε περίπτωση που το χαρτί διαρκεί περισσότερο, ρυθμίστε την εστία στη χαμηλότερη θερμοκρασία. Δεν συνιστάται η χρήση διαχυτών θερμότητας, όπως ειδικών μεταλλικών ή άλλων υλικών.

ΠΡΟΣΟΧΗ: Η χρήση συγκεκριμένων τηγανιών ή σκευών μπορεί να προκαλέσει εισπνοή αναθυμιάσεων από την καύση υλικού. Αυτό είναι φυσιολογικό και δεν επηρεάζει τη λειτουργία της συσκευής.

Εικ. 1

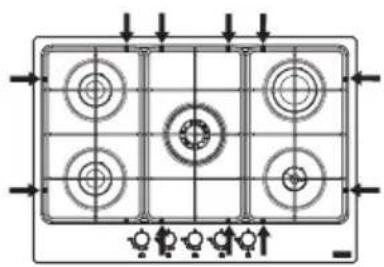

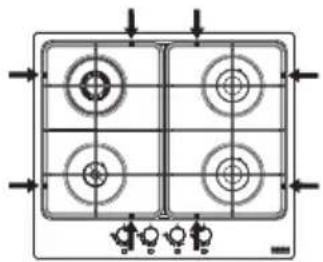

Σωτή θεών σχαρών

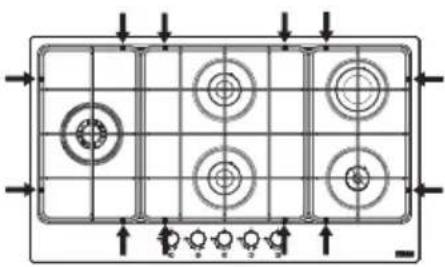

Φροντίστε να τοποθετήσετε τα ελαστικά πόδια στη σωστή θέση, όπως υποδεικνύεται από τα βέλη στις παρακάτω εικόνες:

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΦΡΟΝΤΙΔΑ

Κίνδυνος εγκαύματος!

Μην καλύπτετε την οθόνη και τα ανοίγματα εξαερισμού για να κρυώνουν. Μην χρησιμοποιείτε υγρά κοντά στην οθόνη.

Πριν πραγματοποιήσετε καθαρισμό ή φύτευση: Απενεργοποιήστε τη συσκευή.

Δείγμα του καταλόγου και ο κοινός έλεγχος της εστίας είναι, ότι οι λειτουργικές ή διοικητικές αντοχές της εστίας δεν πρέπει να καταναλώνονται.

Καθαρισμός της συσκευής

Καθαρίζετε την εστία μετά από κάθε χρήση για να αποφύγετε τον σχηματισμό καμένων υπολειμμάτων φαγητού. Για να καθαιρέσετε τα υπολείμματα φαγητού, χρησιμοποιήστε ένα μαλακό πανί ή σφουγγάρι με νερό. Συνιστούμε να χρησιμοποιείτε προστατευτικά γάντια καθαρισμού.

Απαιτείται από την εστία υγρασία, προϊόντα που περιέχονται σε σάκχαρα. Προσαρμόστε την έξοδο των εστιών, να στεγνώνουν ταυτόχρονα με την καύση τους. Καθαρίστε τις σχάρες, τα καπάκια και τους διακόπτες των εστιών, βεβαιώνοντας ότι στεγνώνουν προσεκτικά. Μην τα βάζετε σε πλυντήριο πιάτων. Βεβαιωθείτε ότι όλες οι έξοδοι αέρα είναι εντάξει. Το φίλτρο των σχαρών των εστιών, όταν τοποθετηθεί, μπορεί να αλλάξει την πρώτη χρονιά λειτουργίας της συσκευής.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΗ

Πριν από τις εργασίες συντήρησης αποσυνδέστε τη συσκευή από την παροχή ρεύματος. Εάν παρουσιαστεί βλάβη ή δυσλειτουργία, επικοινωνήστε με εξουσιοδοτημένα κέντρα επισκευής της Franke.

Βεβαιωθείτε ότι τα φθαρμένα καλώδια αντικαθίστανται μόνο από τον κατασκευαστή ή το τμήμα τεχνικής εξυπηρέτησης πελατών. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά.

Όταν επικοινωνείτε με το τμήμα τεχνικής εξυπηρέτησης πελατών, παρακαλούμε να αναφέρετε τις ακόλουθες πληροφορίες: -Μοντέλο -Τύπος συσκευής (Art./Cod.) -Σειριακός αριθμός (S.N.)

Αυτές οι πληροφορίες αναγράφονται στην πινακίδα στοιχείων, στο βιβλιάριο ή κάτω από την εστία. Αν η εστία δεν λειτουργεί σωστά, πριν καλέσετε το Κέντρο Τεχνικής Εξυπηρέτησης της Franke, ανατρέξτε στον Οδηγό Επίλυσης προβλημάτων για να προσδιορίσετε το πρόβλημα:

ΟΔΗΓΙΕΣ ΕΠΙΛΥΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ

Πριν από οποιαδήποτε επέμβαση, ελέγξτε τα εξής:

Α

Η συσκευή δεν ανάβει, δεν λειτουργεί αυτόματα ή δεν ανάβει η φλόγα.

1. Η παροχή αερίου ή ηλεκτρικού ρεύματος είναι ανοικτή; 2. Η στρόφιγγα παροχής αερίου δεν είναι ανοικτή; 3. Η επαναφορά ή η ανάφλεξη του αερίου (πιεζοηλεκτρικό) δεν λειτουργεί; 4. Τα ανοίγματα της εστίας δεν έχουν φράξει; 5. Το άκρο του βολάν αέρος δεν είναι βυθισμένο; 6. Όλα τα μέρη του καυστήρα δεν έχουν τοποθετηθεί σωστά; 7. Δεν υπάρχουν ρεύματα αέρα κοντά στη συσκευή; 8. Κατά το άναμμα του καυστήρα, το κουμπί δεν πατήθηκε αρκετά ώστε να ενεργοποιηθεί η διάταξη ασφαλείας (βλ. σελ. 81, "Πληροφορημένη χρήση"). 9. Τα ανοίγματα της εστίας δεν έχουν φράξει κοντά στο περιζώδιο; 10. Η πιεζοηλεκτρική ανάφλεξη αερίου είναι σωστή;

Β

Τα σκεύη (κατσαρόλες, τηγάνια, βραστήρες) δεν είναι κατάλληλα.

11. Η κάτω επιφάνεια του δοχείου δεν είναι εντελώς επίπεδη; 12. Το δοχείο δεν είναι κεντραρισμένο στον καυστήρα; 13. Οι φλόγες δεν έχουν αντιμετωπίσει εμπόδια ή δεν έχουν τοποθετηθεί σωστά;

Αν έπειτα από αυτούς τους ελέγχους, το πρόβλημα παραμένει, επικοινωνήστε με το Πιστοποιημένο Κέντρο Τεχνικής Εξυπηρέτησης της Franke.

ΑΝΑΚΥΚΛΩΣΗ

Συσκευασία

Όλα τα υλικά συσκευασίας [χαρτόνι, πλαστική μεμβράνη (PE) και πολυστυρένιο (EPS)] έχουν σημανθεί και πρέπει, αν είναι δυνατόν, να συλλέγονται για ανακύκλωση και να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.

Απόσυρση

Αποσυνδέστε τη συσκευή από το δίκτυο. Σε περίπτωση οριστικής απόσυρσης, αυτή πρέπει να πραγματοποιηθεί από εξειδικευμένο ηλεκτρολόγο.

Απόρριψη

Το σύμβολο στο προϊόν ή στη συσκευασία υποδεικνύει ότι το προϊόν δεν πρέπει να απορρίπτεται στα οικιακά απορρίμματα.

Απορρίψτε τη συσκευή, η οποία πρέπει να απορριφθεί, σε ειδικό σημείο συλλογής απορριμμάτων για ηλεκτρικές και ηλεκτρονικές συσκευές.

Σε συμμόρφωση με την Οδηγία 2012/19/ΕΕ σχετικά με τη μείωση των επικίνυνων ουσιών που χρησιμοποιούνται σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό, και την απόρριψη αποβλήτων.

Η ενδεδειγμένη χωριστή συλλογή άχρηστων συσκευών για επακόλουθη ανακύκλωση, επεξεργασία και φιλική προς το περιβάλλον απόρριψη συμβάλλει στην αποφυγή ενός δυνητικά αρνητικού αντικτύπου στο περιβάλλον και την υγεία, ενώ διευκολύνει την ανακύκλωση υλικών που χρησιμοποιούνται στην κατασκευή συσκευών.

ΕΞΥΠΗΡΕΤΗΣΗ ΠΕΛΑΤΩΝ

Ανατρέξτε στις Διευθύνσεις Εξυπηρέτησης Πελατών για τη Χώρα σας στην τελευταία σελίδα ή στην ιστοσελίδα www.franke.com
