ПОСІБНИК КОРИСТУВАЧА FHSM 755 4G DC ON E FRANKE

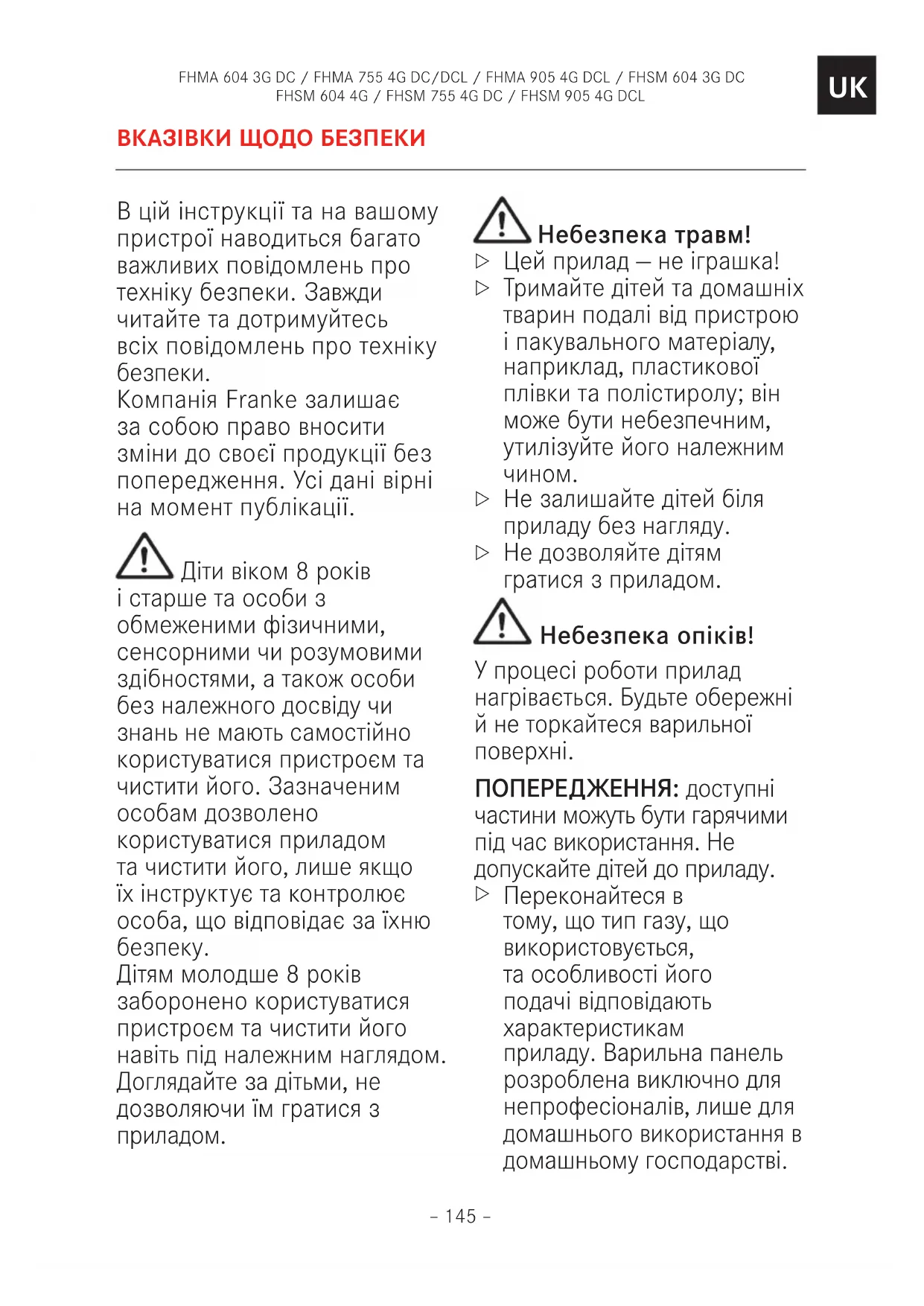

ВКАЗІВКИ ЩОДО БЕЗПЕКИ В цій інструкції та на вашому пристрої наводиться багато важливих повідомлень про техніку безпеки. Завжди читайте та дотримуйтесь всіх повідомлень про техніку

Компані я Franke залишає за собою право вносити зміни до своєї продукції без попередження. Усі дані вірні на момент публікації. Діти віком 8років і старше та особи з обмеженими фізичними, сенсорними чи розумовими здібностями, а також особи без належного досвіду чи знань не мають самостійно користуватися пристроєм та чистити його. Зазначеним особам дозволено користуватися приладом та чистити його, лише якщо їх інструктує та контролює особа, що відповідає за їхню

Дітям молодше 8років заборонено користуватися пристроєм та чистити його навіть під належним наглядом. Доглядайте за дітьми, не дозволяючи їм гратися з

Цей прилад— не іграшка!

Тримайте дітей та домашніх тварин подалі від пристрою і пакувального матеріалу, наприклад, пластикової плівки та полістиролу; він може бути небезпечним, утилізуйте його належним

Не залишайте дітей біля приладу без нагляду.

Не дозволяйте дітям гратися з приладом. Небезпека опіків! У процесі роботи прилад нагрівається. Будьте обережні й не торкайтеся варильної

ПОПЕРЕДЖЕННЯ: доступні частини можуть бути гарячими під час використання. Не допускайте дітей до приладу.

Переконайтеся в тому, що тип газу, що використовується, та особливості його подачі відповідають характеристикам приладу. Варильна панель розроблена виключно для непрофесіоналів, лише для домашнього використання в домашньому господарстві.FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 146 –

Тип газу, що придатний для приладу, зазначено на табличці технічних даних в нижній частині піддона.

Перед встановленням переконайтеся в том, щоб забезпечувалися місцеві умови розподілу (природний газ і тиск газу) і налаштування побутового

Цей прилад не підключено до пристрою відведення продуктів згорання Він має встановлюватися і підключатися згідно з чинними правилами монтажу. Особливу увагу необхідно звернути на відповідні вимоги, що стосуються вентиляції.

Умови налаштування для цього приладу зазначені на етикетці (або на табличці

Зверніть особливу увагу на чинні норми регулювання в частині вентиляції при використанні пристрою.

Після користування варильною поверхнею обов'язково вимикайте її за допомогою відповідних елементів керування.

Перш ніж опускати кришку (за наявності), слід переконатися, що конфорки достатньо охолонули. Ризик ураження електричним струмом унаслідок потрапляння рідини в прилад! Прилад містить електричні компоненти.

Стежте за тим, щоб усередину пристрою не потрапляли рідини.

У разі випадкового згасання полум'я конфорки, вимкніть регулятор конфорки й не намагайтесь запалити її знову як мінімум протягом 1 хв.

Не слід використовувати пристрій більше 15 секунд, якщо через 15 секунд конфорка не запалилася, зупиніть роботу приладу і відкрийте дверцята та/ або почекайте принаймні 1 хвилину до наступної спроби запалити конфорку.

Переконайтеся, що пристрій встановлено так, що його можна від'єднувати від електроживлення, з відстанню розмикання контактів (3 мм), яка гарантує повне відключення за умов перенапруги категорії III.

Обов'язково забезпечте належне заземлення приладу з дотриманням чинних норм регулювання.– 147 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

ОБЕРЕЖНО: Використання газової варильної поверхні призводить до виробляння тепла, вологи та продуктів згорання в приміщенні, де вона встановлена.

Простежте, щоб в кухны була забезпечена добра вентиляція, особливо під час використання приладу: зберігайте отвори природної вентиляції відкритими або встановіть пристрій механічної вентиляції (механічну

Не використовуйте прилад з зовнішнім таймером або окремою системою дистанційного керування. ОБЕРЕЖНО: Обов'язково слідкуйте за процесом приготування їжі. Якщо приготування страви не займає багато часу, неперервно слідкуйте за процесом готування.

У жодному разі не користуйтеся абразивними губками, сталевими мачулками, соляною кислотою та іншими засобами, що можуть дряпати поверхню чи лишати на ній сліди.

У жодному разі не користуйтеся гострими предметами поряд із приладом, оскільки вони можуть пошкодити ізоляційний шар мі ж накладкою та стільницею.

Слідкуйте за повною чистотою в області виходу

Ці інструкції є дійсними, лише якщо на приладі вказано символ країни. Якщо символ не загорається на приладі, необхідно ознайомитися з технічними інструкціями, які містять необхідну інформацію про модифікацію приладу з урахуванням умов експлуатації в певній країні. Ризик виникнення

Не зберігайте жодні предмети на варильній

ПОПЕРЕДЖЕННЯ: Приготування на варильній поверхні страв із жиром або олією без нагляду або в автоматичному режимі є вкрай небезпечним. Це може призвести до пожежі! Розпечена олія займається практично одразу!FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 148 –

FHSM 604 4GFHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL Положення Конфорка Номінальна ємність для G20

мін.  17 20 25 ном 20 28-30 37 макс. 25 35 45 Тип газу Природний газ G20

Бутан G30 Пропан G31 кат. II 2H3+ *УСІ МОДЕЛІ FHMA КОНФІГУРАЦІЯ МОДЕЛЕЙ МОДЕЛЬ кі- лькість AUX кі- лькість кі- лькість кі- лькість кі- лькість конфорокДжерело теплаЗагальна номінальна ємність G20 (м3/год)Загальна номінальна ємність G30/G31 (g/h)Пповідомле- ння для горіння (м3/год)Загальна встановле- номінальна газова потужність (кВт)Загальна встановле- номінальна газова потужність СПГ (кВт)Вага нетто - брутто FHSM 604

1 2 1 1 5 GAS 1,028 764 21,6 10,8 10,5 14,5 -16,2 (C) DC = Дворядна SR = Напівшвидка R = Швидка AUX = Допоміжна C = Чавун E = Емальований Джерело струму = 220-240V; Частота струму живлення= 50-60Hz; Потужність/струм = 0,6 ват– 149 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

УСТАНОВЛЕННЯ Монтаж та електричні/газові підключення мають виконуватися лише ліцензованими спеціалістами. Виробник відмовляється від будь-якої відповідальності за травмування людей або пошкодження речей внаслідок недотримання цих інструкцій. Газове з'єднання має відповідати національним нормам регулювання, чинним на момент встановлення приладу.

Пристрій слід підключати безпосередньо до розетки електромережі. Заборонено приєднувати прилад через перехідники, розгалужувачі та подовжувачі. Вимоги до кухонної шафи Чинний посібник застосовується до вбудованих газових варильних поверхонь класу 3, що належать до електричних установок типу Y. Газова труба не повинна торкатися боків будь-якої духової шафи під варильною

Для складання компонентів меблів, що містять пластик і фанерну деревину, слід застосовувати термостійкі в'яжучі матеріали (мін. 100°C): Вентиляція кімнат повинна відповідати місцевим правилам. Елемент кухонних меблів повинен мати достатньо місця для підключення електричних з'єднань приладу. Важливо: Зазначені пристрої належать до класу Y протипожежної безпеки. Мінімальна відстань від краю приладу становить 150 мм для бічної стінки, 50 мм для задньої стінки та 700 мм для будь-яких шаф над ним. Прилад рекомендовано монтувати у стільницях товщиною 40мм. Якщо розміри наявних елементів меблів відрізняються від зазначених, технічний фахівець з обслуговування повинен належним чином внести зміни до їхньої конструкції. Примітка: якщо над варильною поверхнею встановлена витяжка, то для дотримання відстані ознайомтеся з інструкціями з монтажу витяжки.

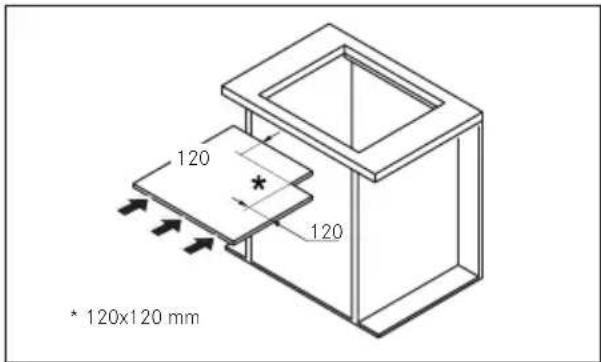

Якщо побутовий прилад не встановлюється над духовою шафою: встановіть розділювальну перегородку.

Процедура встановлення Прилад кріпиться до елемента меблів за допомогою кронштейнів та аксесуарів, що входять до комплекту.

Простежте, щоб було забезпечено вільний доступ до кріпильних елементі в спереду и ззаду після встановлення

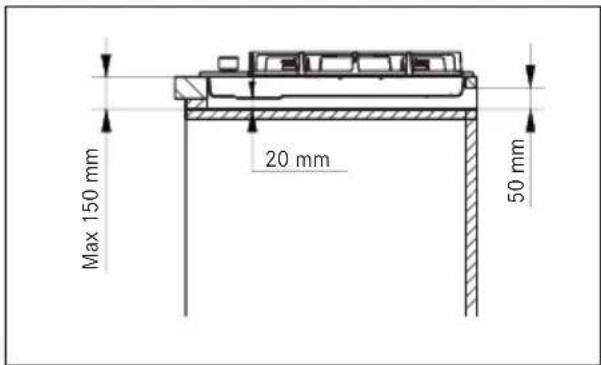

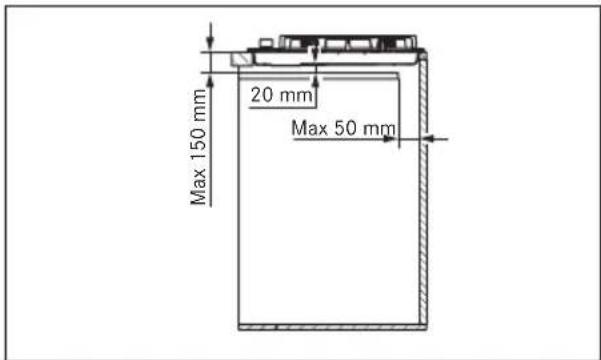

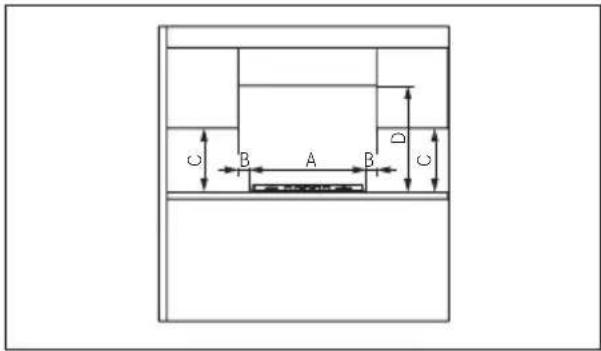

Зробіть отвір у стрільниці відповідно до зазначених розмірів. При цьому слід дотримуватися зазначених розмірів.

Нанесіть стрічку-ущільнювач навколо отвору під прилад і встановіть варильну поверхню в отворі.

Закріпіть прилад за допомогою гвинтів та кронштейнів.

Видаліть залишки стрічки-ущільнювача, що виступають. Під'єднання до джерела газопостачання

Приєднайте прилад до джерела газопостачання відповідно до чинних норм регулювання, попередньо переконавшись, що прилад відповідає типу газу, що використовується. В іншому випадку виконайте операції, описані в розділі "Заміна інжекторів".

При застосуванні зрідженого газу скористайтеся редуктором тиску, що відповідає чинним нормам регулювання. Під'єднання до джерела газопостачання може здійснюватися двома способами: A. Під'єднайте газову варильну поверхню за допомогою негнучкої мідяної труби діаметра 12мм (3). Для забезпечення надійної герметизації скористайтеся пружною прокладкою (входить до комплекту аксесуарів) (1). B. Під'єднайте варильну поверхню за допомогою гнучкої сталевої труби з неперервною поверхнею (2). Для забезпечення надійної герметизації так само скористайтеся пружною прокладкою (входить до комплекту аксесуарів) (1). Максимальна довжина шлангу становить 2 лінійних метри. Важливо: якщо використовується шланг з неіржавкої сталі, він має встановлюватися так, щоб він не торкався жодної рухомої деталі меблів. Ві н має проходити крізь зону, де немає перешкод, і де є можливіть перевірити його по всій довжині.

Після підключення до подачі газу запаліть конфорки та поверніть ручки з максимального в мінімальне положення, щоб перевірити стабільність полум‘я.

Після збірки з'єднання скористайтеся мильним розчином для перевірки наявності витоків.

Для Великої Британії, Північної Ірландії та держави Ірландія.

Приєднання до електромережі Кухонна варильна поверхня поставляється в комплекті з 3-жильним шнуром живлення, що має вільні клеми.

Забезпечте дотримання таких умов: – Параметри домашньої системи електропостачання (напруга, максимальна потужність та максимальний струм) сумісні з параметрами варильної поверхні FRANKE. – до штепселя та розетки можна легко дістати, вони розташовані так, що при вставлянні чи витяганні штепселя не оголюватимуться частини під напругою; – При заміні силового кабеля для повністю газових варильних поверхонь використовується кабель 3 x 0,75 мм2 типу H05RR-F. – Клеми обох приладів не з'єднано з однією й тією ж вилкою. – Для вільних клем дотримано полярність (синій = нуль = (1), жовтий і зелений = земля = (2), коричневий = фаза (3)).

Налаштування під різні типи газу Попередження: Ця операція має виконуватись кваліфікованим фахівцем Регулювання мінімального рівня

Вставте викрутку між прокладкою і кришкою так, щоб вона діставала до регулювального гвинта.

Відрегулюйте мінімальний рівень полум'я, повертаючи регулювальні гвинти за годинниковою стрілкою для зменшення вогню (проти годинникової стрілки— для збільшення вогню). Викрутка для регулювання входить до комплекту аксесуарів.

Заміна інжекторів Не поставлені інжектори необхідно запитати у сервісній службі. Важливо! Усі прилади налаштовуються в заводських умовах на використання природного газу (G20). Якщо заплановано використання іншого типу газу, замініть інжектори так, як описано нижче: – зніміть решітки, кришки конфорок і розсі качі полум'я; – викрутіть інжектори та замініть їх на такі, що підходять для вашого типу газопостачання (входять до комплекту); водночас маркування повинне збігатися зі значеннями, наведеними в таблиці; – встановіть на місце розсікачі полум'я, кришки конфорок та решітки. Для описаних конфорок не потрібне регулювання подачі повітря.

Доступ до варильної поверхні Для доступу до піддона з функціональними компонентами виконуйте такі дії: – зніміть решітки, кришки конфорок і розсі качі полум'я; – зніміть ручки, стягнувши їх зі штирів, на які вони насаджуються; – викрутіть гвинти, що утримують конфорки на варильній поверхні; – підніміть варильну поверхню. Важливо: При переведенні приладу на інший вид газу наклейте відповідну наліпку (надається в якості аксесуара) на спеціальне місце на табличці даних. При використанні пропан-бутанової суміші (G30 або G31) слід повністю закрутити гвинт регулювання мінімального рівня полум'я. Описані прилади постачаються під кат. II 2H3+. КОРИСТУВАННЯ ЗА ПРИЗНАЧЕННЯМ ОБЕРЕЖНО: Цей прилад призначено лише для приготування їжі. Його не можна використовувати для інших цілей, наприклад, для обігріву кімнати

Не тягніть за прилад, а також за його шнур живлення при від'єднанні пристрою від розетки.

Перекривайте газовий кран, коли не користуєтеся плитою. Небезпека опіків!

Не торкайтеся решіток для посуду протягом експлуатації пристрою.

Не торкайтеся приладу мокрими частинами тіла. Запалювання конфорок Варильна поверхня запалюється ручками- регуляторами. Для запалювання конфорок виконуйте такі дії: – Натисніть і поверніть потрі бну ручку в положення запалювання та максимальної подачі. – Натисніть ручку на 3-4 секунди, щоб іскри розпалили газ, який виходить з конфорки, і нагрілася термопара. – Після цього відпустіть ручку і, повертаючи її проти годинникової стрілки, відрегулюйте полум'я. Якщо вогонь гасне, повторіть операцію з пункту 1. Значок ручкиФункціяВимкненоМінімальний вогоньРозпалювання максимальний вогоньЗона варіння Варильна поверхня є приладом для щоденної експлуатації. Відповідно, сліди від каструль та іншого кухонного посуду (наприклад, подряпини чи стирання матеріалу) є цілком нормальним явищем. При інтенсивному використанні сліди будуть помітнішими. У цьому разі прилад і надалі працюватиме бездоганно, тому не слід хвилюватися. Ми завжди гарантуємо безпеку нашої продукції.

Не розміщуйте сторонні предмети на поверхні пристрою. Як уникнути пошкоджень приладу

У разі відмови через порушення температурного режиму слід вимкнути суцільну панель та дати їй як слі д

Не ставте на неї жоден посуд. За жодних обставин не застосовуйте для охолодження холодну воду.

Не піднімайтеся на прилад.– 153 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

Прилад виготовлено згідно з відповідним чинним стандартом з безпеки та вимогами з безпеки газової директиви. Автоматичний запобіжний клапан Ці варильні поверхні мають запобіжний пристрій, який автоматично перекриває потік газу, якщо раптом згасає вогонь через протяги, проливання з каструлі або через тимчасове переривання подачі газу. Описаний пристрій вмикається приблизно через 30секунд після зникнення полум'я. Використання конфорки Для меншої витрати газу та більшої ефективності використовуйте посуд, ширина якого підходить під конфорки, слідкуючи за тим, щоб вогонь не виходив за края посуду (відповідають наступній таблиці): КонфоркаPan bottom min-max. Ø (recommended)Дворядна 160 - 240мм«Експрес» 140 - 220мм«Напівекспрес» 140 - 200ммДопоміжна 60 - 140мм При використанні більшого посуду, ніж це передбачається, конфорки та поверхня приладу можуть надмірно нагріватися. Якщо описане явище має місце впродовж тривалого часу, поверхня приладу може пожовтіти (у випадку з нержавіючою сталлю). Компанія Franke не несе жодної відповідальності за пошкодження пристрою внаслідок описаного явища. (Мал.1)

Не використовуйте дві конфорки одночасно для однієї одиниці посуду, наприклад, для каструлі або сковороди для риби (мал. 1).

Неналежне використання решіток може пошкодити варильну поверхню: не ставте решітки догори низом і не тягніть їх по варильній поверхні.

У разі використання чавунних сковорідок, кам'яних плит для приготування, глиняного посуду, користуйтеся ними не ільше 20 хвилин, а у разі тривалого готування відрегулюйте мінімальний вогонь в конфорці.

Не рекомендується використовувати розсі ювачі тепла, такі як металева сітка або будь-які інші. ОБЕРЕЖНО: Використання певного кухонного посуду може спричинити легку тимчасову деформацію сталевої варильної поверхні. Це нормальне явище і воно не впливає на роботу приладу.

Правильне положення решіток Необхідно правильно встановлювати решітки з гумовими ніжками, як показано стрілками на наведених нижче малюнках: ЧИЩЕННЯ ТА ДОГЛЯД Небезпека опіків!

Не чистіть прилад та його аксесуари, поки вони не охолонуть.

Не користуйтеся займистими рідинами біля приладу. Перед чищенням і доглядом слід виконувати

Вимкніть прилад. Заборонено вживати їжу, яка випадково впала чи потрапила на поверхню, на функціональні або естетичні компоненти варильної поверхні. Очищення приладу

Аби попередити припікання залишків ї жі, чистіть варильну поверхню після кожного використання.

Для видалення залишків продуктів з варильної поверхні використовуйте м'яку зволожену в воді серветку або губку. Ми рекомендуємо користуватися мийними засобами із захисними властивостями.

Якщо на варильну поверхню потрапила їжа з високим вмістом цукру, негайно видаліть її.

Після чищення приладу вологою тканиною обов'язково протирайте його насухо. Це запобігатиме утворенню

Чистіть решітки, ковпаки конфорок і розсікачі полум'я гарячою мильною водою і обережно сушіть їх. Не мийте описані деталі в посудомийній машині. Слідкуйте за повною чистотою в області виходу газу.

Природний колір решіток для посуду, розташованих в області розміщення посуду, може з часом змінюватися через нагрівання.– 155 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

ОБСЛУГОВУВАННЯ ТА РЕМОНТ Перед виконанням будь-яких операцій з догляду, від'єднайте прилад від мережі

При виникненні проблем протягом експлуатації пристрою зверніться до центру технічного обслуговування Franke.

Обслуговування електричних компонентів слід довіряти лише представникам виробника або сервісного центру. Використовуйте лише оригінальні запасні частини.

Заміняти пошкоджені кабелі дозволено виключно представникам виробника або сервісного центру.

Звертаючись до сервісного центру, обов’язково надайте таку інформацію: – тип несправності – модель приладу (Art. / Cod.) – серійний номер (S.N.) Ця інформація надається на табличці даних, в буклеті або під варильною поверхнею.

Якщо варильна поверхня працює неправильно, перш ніж дзвонити в техні чний сервісний центр компанії Franke, подивіться інструкцію з пошуку та усунення несправностей, щоб виявити

ІНСТРУКЦІЯ З ПОШУКУ ТА УСУНЕННЯ НЕСПРАВНОСТЕЙ Тип несправності Перевірте наступне: Конфорка не розпалюється, не продовжує горіти або полум'я не є стійким

Не перекрита подача газу або електрики

Не ві дкрито кран подачі газу

Заправний газовий балон (скрапленого газу) не є порожнім

Отвори пальника не забиті. Заглушка не є брудною

Всі деталі конфорки розміщені неправильно

Поруч з ручкою немає протягів

При запалюванні конфорки ручка натискалася протягом недостатнього часу, щоб активувати захисний пристрій (дивіться сторінку 152 "Користування за призначенням")

Отвори конфорки не засмічені поруч з термопарою

Неправильне налаштування мінімальної подачі газу

Ємності (каструлі, сковорідки, чайники) є несті йкими

Дно посуду не є ідеально рівним

Посуд не відцентровано на конфорці

Решітки не поміняні місцями і розміщуються правильно Якщо несправність все одно виникає після перевірок, зверніться у найближчий технічний сервісний центр компанії Franke.FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 156 –

Усі пакувальні матеріали (картон, пластикову плівку (PE) та полістирол (EPS)) позначено відповідним чином. За можливості їх потрібно здати на вторинну переробку та утилізувати в екологічно безпечний спосіб. Відключення

Відключіть прилад від мереж живлення. Якщо прилад зафіксовано, зазначену операцію має здійснювати кваліфікований електрик.

Цей символ на виробі чи упаковці означає, що прилад не підлягає утилізації разом із побутовим

Здайте відпрацьований прилад у спеціальний пункт прийому старих електроприладів. Застосовується Директива 2012/19/ ЄС щодо зниження кількості шкідливих речовин, використовуваних в електричних та електронних приладах, та щодо утилізації

Належне сортування складників старого приладу для подальшої вторинної переробки, обробки та екологічно чистої утилізації допомагає запобігти потенційному негативному впливу на довкілля та здоров’я людей, а також спрощує переробку матеріалів, що їх використовують у виробництві приладів. СЕРВІСНИЙ ЦЕНТР Контактну адресу сервісного центру у вашій країні зазначено на останній сторінці посібника, а також на нашому сайті www.franke.com– 157 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL
