| Ürün tipi | Ankastre gaz ocak |
| Marka | Franke |
| Model | FHSM 755 4G DC ON E |
| Kategori | Ocak (gaz ocağı) |
| Brülör sayısı | 5 |
| Brülör tipleri | 1 Çift taç (DC), 2 Hızlı (R), 1 Yarı hızlı (SR), 1 Yardımcı (AUX) |
| Tezgah boyutları (G x D x Y) | 730 x 510 x 40 mm |
| Ankastre ölçüleri (G x D) | 560 x 480 mm |
| Net ağırlık | Yaklaşık 11 kg |
| Elektrik beslemesi | 220-240 V ~ 50/60 Hz, 0,6 W |
| Uyumlu gaz tipi | Doğal gaz G20 (20 mbar) ve LPG G30/G31 (28-30/37 mbar) |
| Gaz kategorisi | II 2H3+ |
| Toplam kurulu güç | 10,8 kW (gaz) |
| Güvenlik | Termoelektrik güvenlik valfi (alev sönmesi durumunda otomatik gaz kesintisi) |
| Ateşleme | Döner düğmelerle entegre elektronik |
| Yüzey malzemesi | Paslanmaz çelik veya emaye (versiyona bağlı) |
| Bakım ve temizlik | Her kullanımdan sonra yumuşak bir bezle temizleyin; buharlı temizleyici veya çelik yünü kullanmayın |
| Onarılabilirlik | Müşteri hizmetleri aracılığıyla yedek parça mevcut; kalifiye bir teknisyen tarafından bakım yapılmalıdır |
| Genel bilgiler | Yalnızca ev kullanımı; odayı ısıtmak için kullanmayın |
Sık sorulan sorular - FHSM 755 4G DC ON E FRANKE
Kullanıcıların soruları hakkında FHSM 755 4G DC ON E FRANKE
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Ocak PDF formatında ücretsiz! Kılavuzunuzu bulun FHSM 755 4G DC ON E - FRANKE ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. FHSM 755 4G DC ON E markasının FRANKE.

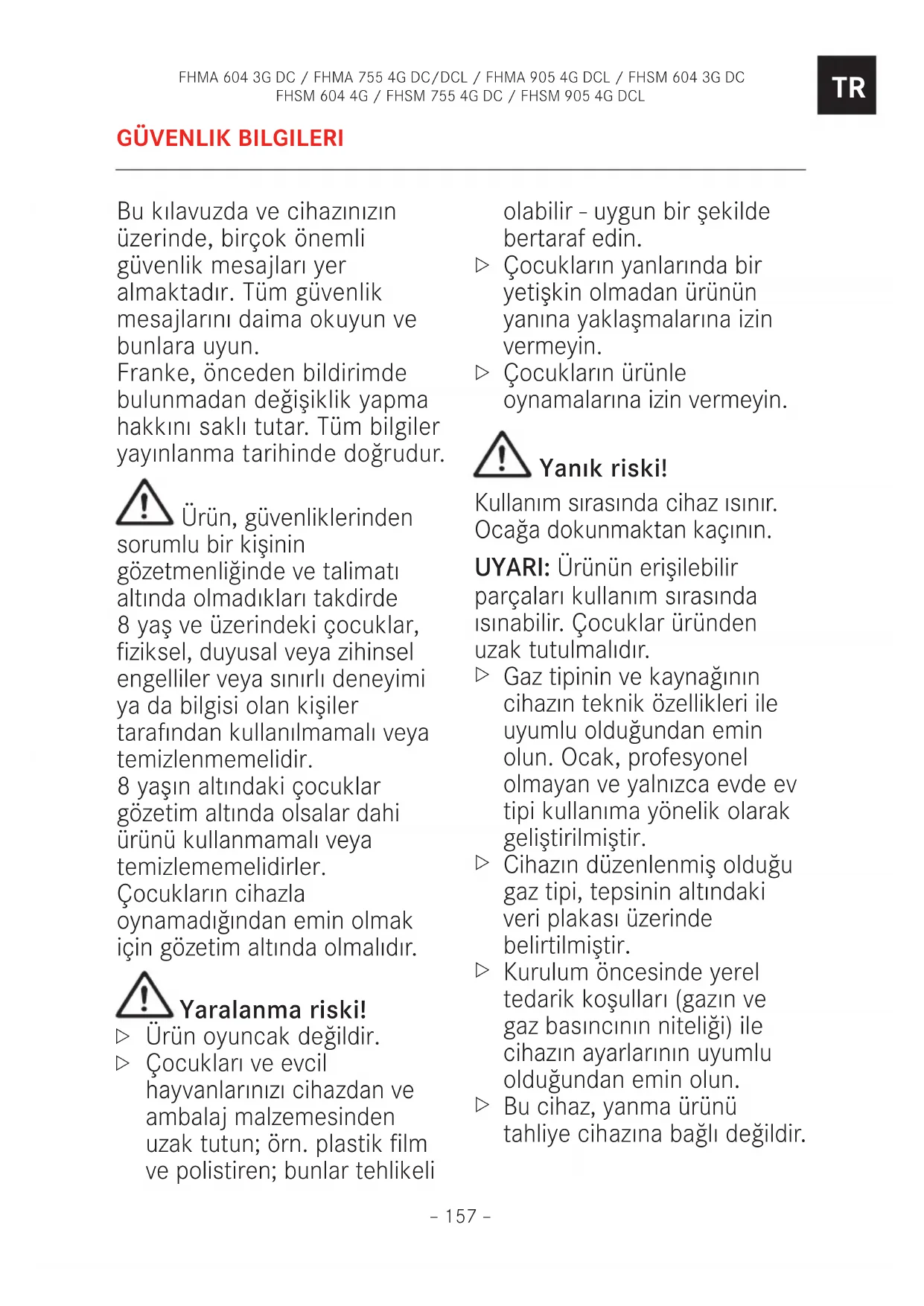

KULLANIM KILAVUZU FHSM 755 4G DC ON E FRANKE
Bu kılıavuzda ve cihazınüzın
üzerinde, birçok onemli
güvenlik mesajlari yer
almaktadir. Tüm Güvenlik
mesajları daima okuyun ve
bunlara uyun.
Franke, önceden bildirimde
bulunmadan degişiklik yapma
hakkını saklı tutar. Tüm bilgiler
yayınlanma tarihinde dokudur.
Urün, güvenliklerinden sorumlu bir,isinin gezetmenliginde ve talimat altinda olmadiklar takdirde 8yaşve uzerindeki;cocuklar, fiziksel,duyusal veya zihinsel engelliler veya sinirldenyimi ya da bilgisiolan isiler tarafindan kullanilmamalı veya temizlenmemelidir. 8yaşn altindaki;cocuklar gozetim altinda olsalar dahi urunu kullanmamalı veya temizlememelidirler. Cocuklarin cihazla oynamadigindan emin olmak icin gozetim altinda olmalidir.
Yaralanma riski!
Ürün oyuncak degildir.
Cocuklar ve evacil hayvanlarinizi cihazdan ve ambalaj malzesinden uzak tutun; orn. plastik film ve polistiren; bunlar tehlikeli
olabilir - uygun bir sekilde bertaraf edin.
Cocuklarin yanlarinda biryetiskin olmadan urununyanina yaklasmalarina izinvermeyin.
Cocuklarin urunle oynamalarina izin vermeyin.
Yanik riski!
Kullanim sirasinda cihaz isinir. Ocaça dokunmaktan kaçınin.
UYARI: Ürünün erisilebilir parçaları kullanım sirasindo isinabilir. Çocuklar ürunden uzak tutulmalidir.
Gaz tipinin ve kaynaginin cihazin teknik Özellikleri ile uyumlu oldugundan emin olun. Ocak, profesyonel olmayan ve yalinizca evde ev tipi kullanı yönelik olarak gelifstirilmistir.
Cihazin duzenlenmis oldugu gaz tipi, tepsinin altindaki veri plakasi uzerinde belirtilmistir.
Kurulum öncesinde yerel tedarik kosullari (gazin ve gaz basincinin niteligi) ile cihazin ayarlarinin uyumlu oldugundan emin olun.
Bu cihaz, yanma ürünü tahiye cihazina baglı degildir.
Tahliye cihazi mevcut
kurulum mevzuatlarna
uygun olarak kurulmali ve
baglanmalidir. Havalandirma
ile ilgili gerekliliklere ozen
gosterilmelidir.
Bu cihazin ayarlama kosullari etikette (veya veri plastakasinda) bulunmaktadir.
Havalandirma ile ilgili uygulanabilir)duzenlemelere ozellikle dikkat edin.
Kullandiktan sonra ocagikontrollerden kapatin.
Varsa kapagi kapatmadan once ocak gozlerinin sogumuş oldugundan emin olun.
Siv'i girişi nedeniyle elektrik carpması risik!
Urün elektrikli bileşenler icermektedir.
Urününicone sivi girmediinden emin olun.
Urünü temizlemek icin basinçlı buhar kullanmayın.
Brülor alevlerinin yanlışlikla sönmesi durumunda, brülor kontrolünü kapatin ve en az 1 dakika boyunca brülorü tekram yakmaya calismayın.
Cihaz, 15 saniyeden uzun bir sure calistirilmayacaktir; 15 saniyeden sonra brulor yanmazsa, cihazi calistirmayi durdurun ve bolmenin kapagini acin ve/ veya bruloru tekrar yakmayi
denemeden once en az 1. dakika bekleyin.
Urünün Kategori III aşirı gerilim kosullarindo tamamen kesilmeyi teminenedenbirkontak açikligi mesafesyle(3mm),guc kaynagi baglantisininis kesismesini saglayacak sekilde kurulduğundan emin olun.
Urünün geleçeri duzenlemelere uygun bir topraklama sisteme baglandigindan emin olun.
! DIKKAT: Gazl mutfak aleleri kurulduğu odada isi, buhar ve yanici maddelerin olusmasina neden olur.
Özellikle cihaz kullanilirken mutfagın iyi havalandirildigindan emin olun:DOGAL havalandirma deliklerini açık tutun veya mekanik havalandirma cihazi (mekanik aspirator) yerleştin.
Cihazi harici bir zaman anahtari veya ayri bir uzaktan kumanda sistemi ile calistirmayin.
DIIKKAT: Pişirme ilemi gozetim altindaGPCleştinilmelidir. Kisa sureli pişirme ilemleri araliksiz gozetim altindaGPCleştinilmelidir.
TR
Buharli temizleyiciler veyaogrudan tazyikli sukullanmayin.
Ovma süngeri, bulasik teli, tuzruhu veya yüzeyi Çizebilecek ya da iz birakacak böcka ürünler kullanmayın.
Trim ve tezgaharasindaki contalara zarar verebilecek olmalarinenedeniyle aslakeskin nesneler kullanmayin.
Gaz cikis yerlerinin tamamen temiz olduklarindan emin olun.
Bu talimatlar sadece cihazin uzerinde ülke sembolü oldugunda geleerlidir.
Eger sembol cihazda görünmüyorsa, cihazin
ülkenin kullanim kosullarina
gore degistirilmesi ile
ilgili gerekli talimatlari
veren teknik talimatlara
başvurulması gerekir.
Yangin riski!
Pisirme yuzeylerinin ustunde herhangi bir objesaklamayin.
UYARI: Siv veya kat i yemek pisirirken ocaigi msiz veya otomatikte nak tehlikelidir ve yangina kabilir. Sicak yag cabuk ir.
TEKNIK VERILER
FHSM 604 4G
FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL
| Konum Oćakgözü | NominalkapasiteG20 | EnjektörlerG2020 mbar | NominalkapasiteG30 | NominalkapasiteG31 | EnjektörlerG30 / G3128-30/37 mbar | Nominalgüç(kW) | Düzgün Güç (kW) | |
| 4 DC 0,315 1,35 | 240 240 0,91 3,3*218 | *218 | *0,85 | *3 | 2,10 | |||
| 3 | R | 0,286 | 1,15 | 218 | 218 | 0,85 | 3 | 1,30 |
| 2 | SR | 0,166 | 0,97 | 127 | 127 | 0,65 | 1,75 | 0,70 |
| 1 | AUX | 0,095 | 0,72 | 73 | 73 | 0,50 | 1 | 0,65 |
| Basing(mbar) | min. | 17 | 20 | 25 | ||||
| nom. | 20 | 28-30 | 37 | |||||
| maks. | 25 | 35 | 45 | |||||
| Gaz Tipi | G20DOGAL gaz | LPGG30 BÜTANG31 Propan | Cat. II2H3+ | |||||
- TÜM FHMA MODELLERi
| MODEL YAPILANDIRMASI | ||||||||||||
| MOD. nr | AUX | nr SR | nr R | nr DC | N brülörler | Isi kaynagi | Toplam nominal Güç-G20 (m3/sa) | Toplam nominal Güç-G30/G31 (g/sa) | Yanma icin gereklı olan hava (m3/sa) | Toplam:yüklı gaz nominal Güçü (kW) | Toplam:yüklı gaz nominal Güçü LPG (kW) | Ağırlik net- brüt (kg) |
| FHSM 604 4G | 1 | 2 | 1 | 4 | GAZ | 0,713 | 545 | 15 | 7,5 | 7,5 | 8-9,4 (C) 7,1-8,5 (E) | |
| FHSM 604 3G DC | 1 | 2 | 1 | 4 | GAZ | 0,742 | 567 | 15,6 | 7,8 | 7,8 | 8-9,4 (C) 7,1-8,5 (E) | |
| FHSM 755 4G DC | 1 | 2 | 1 | 1 | 5 | GAZ | 1,028 | 785 | 21,6 | 10,8 | 10,8 | 10,5-12(C) 8,9-10,4 (E) |
| FHSM 905 4G DCL | 1 | 2 | 1 | 1 | 5 | GAZ | 1,028 | 785 | 21,6 | 10,8 | 10,8 | 14-15,7 (C) 12,5-14,2(E) |
| FHMA 604 3G DC | 1 | 2 | 1 | 4 | GAZ | 0,742 | 545 | 15,6 | 7,8 | 7,5 | 8,8-10,2 (C) | |
| FHMA 755 4G DC | 1 | 2 | 1 | 1 | 5 | GAZ | 1,028 | 764 | 21,6 | 10,8 | 10,5 | 11,5-13 (C) |
| FHMA 755 4G DCL | 1 | 2 | 1 | 1 | 5 | GAZ | 1,028 | 764 | 21,6 | 10,8 | 10,5 | 11,5-13 (C) |
| FHMA 905 4G DCL | 1 | 2 | 1 | 1 | 5 | GAZ | 1,028 | 764 | 21,6 | 10,8 | 10,5 | 14,5-16,2 (C) |
DC=ikiliBolmeSR-YariHizRI-HizI AUXYardimciC= DokmeDemireE=Emaye
Güç kaynagı = 220-240 V; Frekansı = 50-60 Hz; Güç / Akim = 0,6 Watt
KURULUM
Montaj ve elektrik/gaz böglantisi, yalinizca uzman ve lisansli personel tarafindan yapilmalir. Üretici, bu hukumlere uyulmamasindan kaynaklanacak yaralanmalar veya hasarlarla ilgili her turlu sorumluluğu reddeder. Gaz böglantisi, kurulum sirasinda ilgili ülke de yürürlükte olan yonetmeliklere uygun olmak zorundadir.
Urün dinogrudan sebekeye bagl bir prize baglandigindan emin olun. Urn baglanirken adaptor, coklu pris vya uzatma kablosu kullanilmadigindan emin olun.

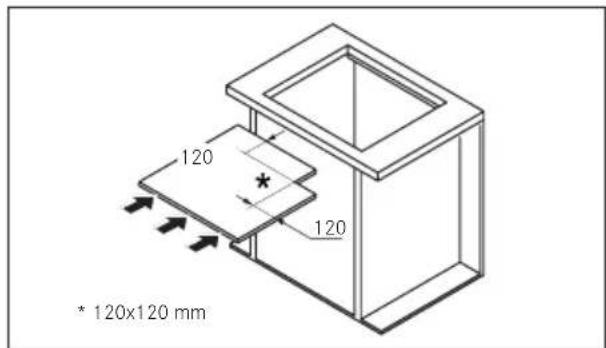

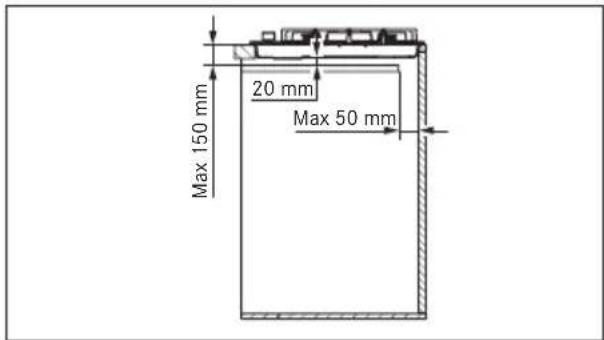

Bölme gereksinimleri
Bu el kitapciigi, 3.sinif bir ankastre gazli ocak ve Y tipi elektrikli parcalari incindir.
Gaz borusu, ocagin altindaki herhangi bir firnin kenarlarina temas etmemelidir.
Sabit üntiterde, bileşenler (plastik malzemeler ve kaplamalı ahçap) isiyaDAYANIKLI
yapişiriciilarla (min. 100^ ) monte edilmelidir: Uygun olmayan malzeme ve yapişiriciilar, carpiklik ve ayrilmalaraya yol acabilir.
Odalarin havalandirmasi, yerel duzenlemeye uygun olmalidir.
Mutfak elemaninda urunun elektrik baglantilari icin yeterli yer olmaldir.

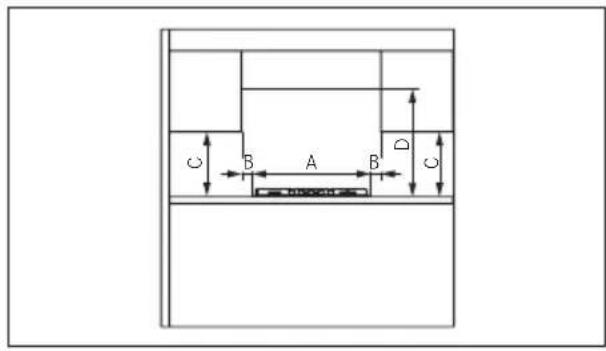

Önemli: Bu Ürünler, yangin riskine karsi
koruma derecesine açisindan "Y" tipidir. Cihaz
kenarindan minimum mesafe; yan duvar icin
150 mm, arka kism icin 50 mm ve üstündeki
dolaplar icin 700 mm'dir. Ürünün 40 mm
kalınluktaki tezgahlara monte edilmesi tavsiye
edilir. Boyutlarin farkli olması durumda, nihai
değ,isiklikler bir tekniyen tarafindan ele
alınmalidir.
Not: ocagin üstune bir davlumbaz takilirsa, uyulacak mesafe icin davlumbazin montaj talimatarina bakiniz.
MINIMUM BOYUTLAR (MM)

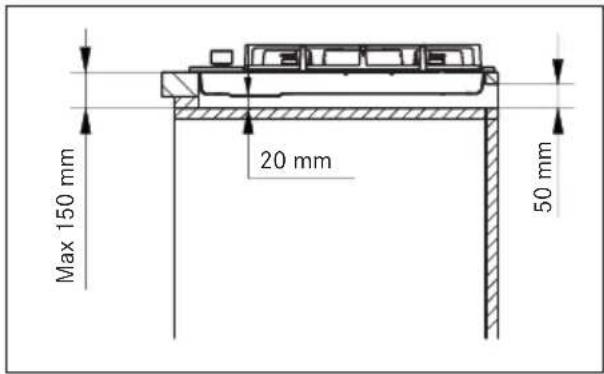

Urunbirfirinüzerineylerstirilmediyse: plakali bir separator kullanin.
Kurulum islemi
Urun, temin edilen braketler ve aksesuarlan yoluyla uniteye sabitlenir.
Cihazi monte ettikten sonra, onde ve arkadaki tespit elemanlarina serbeste erisilebildiginden emin olun.

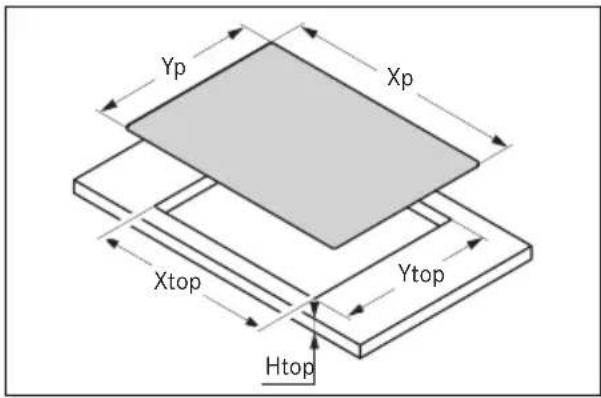

Tezgahtaki deligi verilen boyutlara gore hazirlayin. Verilen boyutlara uyuldugundan emin olun.
| Model Xp Yp X | Y | H | |||
| üst | üst | üst | |||
| FHSM 604 3G DC | 590 | 510 | 560 | 480 | 40 |
| FHSM 604 4G | mm | mm | mm | mm | mm |
| FHMA 604 3G DC | |||||
| FHSM 755 4G DC | 730 | 510 | 560 | 480 | 40 |
| FHMA 755 4G DC/DCL | mm | mm | mm | mm | mm |
| FHSM 905 4G DCL | 880 | 510 | 840 | 480 | 40 |
| FHMA 905 4G DCL | mm | mm | mm | mm | mm |
Sizdirmazlik seridini deligin etrafina uygulayin ve ocagi yerlestirin.
Urunu vida ve braketlerle sabitleyin.
Sizdirmazlik seridinin fazlasini temizleyin.
Gaz kaynagi ile baglanti
Kullanilacak gaz tipine gore duzenlenmis oldugundan emin olduktan sonra, urunu gaz kaynagina yururlukteki mevzuata uygun olarak baglayin. Aksi halde, "Enjektorlin degistirlimesi" paragrafinda açiklanan islemleri yerine getirin.
Sivigazicin mevcut duzenlemelere uygun basincregulatorleri kullanin.
Gaz kaynagina baglanti iki sekilde yapilabilir:
A. Gazl ocaqi 12 mm capli sert bakir boru (3) ile baglayin. Iyi bir sizirmazlik saglamak icin, aksesuar (1) olarak verilen elastomer contayi kullanin.
B.Ocagi kesintisiz yuzeyi olan, esnek celik bir boru (2) ile baglayin. Bu durumda da iyi bir sizirmazlik saglamak icin, aksesuar (1) olarak verilen contay kullanin. Hortumun maksimum uzunlugu 2 lineer metredir.
Önemli: Bir paslanmaz Çelik hortum kullanırsa, mobilyanın hareket eden kılımlarina temas etmeyecek sekilde takilmaldir. Engellerin olmadı ve boylu boyunca kontrl etme imkanın bilundugu biralandan gezirilmelidir.
Gaz beslemesine bagladiktan sonra brulorleri yakin ve alev dengesini kontrl etmek icin dugmeleri(Maximum konumdan minimum konuma cevirin.
Baglantiyi kurduktan sonra herhangi bir sizi nolup olmadigi kontrl etmek icin sabunlu su kullanin.
Birlesik Krallik, Kuzey Irlanda ve Irlanda Cumhuriyeti icin.
Elektrik baglantisi
FRANKE marka ocak, bos terminalleri olan 3 cekirdekli guc kablosu ile birlikte gelir.
Asagidaki kosullarin yerine getirildiginden emin olun:
-Evinizdeki elektrik sistemin Özelliklerinin (gerilim, maksimum Çiş ve akı)
FRANKE marka ocagin ozelliklerine uygun oldugundan emin olun.
- Fise ve prize kolaylikla erisilebiliyor ve fis takilip cikarilerken akim tasiyan herhangi bir parcaya erisilemeyeck bir konumdalar.
Guc kablosu degistirilirken tamamen gazl ocalar icin olan 3× 0,75mm^2 H05RR-F tipi kablo kullanilmalidir.
- iki urünun terminalleri ayni fişe bagl olmamaldir.
- Bos terminalerin polariterleri (Mavi = Nötr = (1) / Sari ve Yeşil = Toprakli = (2) / Kahverengi = Canli = (3)) dikkate alınmalidir.
Farkli gaz tiplerine uyarlama
Uyari: Bu islem nitelikli bir tekniysen tarafindan yapilmaldir

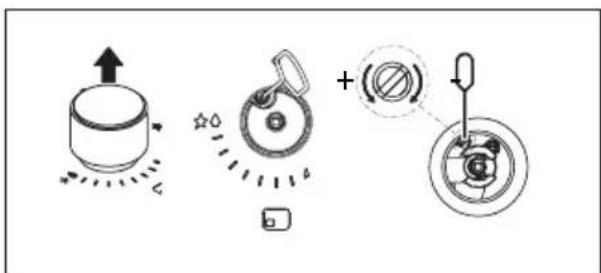

En kisik ates ayari
Dugmeyisokun.
Tornavidayi, ayar vidasina ulasana kadar conta ve kapakarasina yerlestitin.
En kisk atesi ayarlamak icin, ayar vidasini saat yonunde cevirerek atesi kisabilir ve saat yonunun tersine cevirerek atesi artirabilirsiniz. Ayar yapmak icin kullanilacak tornavida aksesuarlar ile birlikte verilir.
Enjektörlerin degistirilmesi
Temin edilmemis olan enjektorler, musteri hizmetlerinden istenmelidir.
Önemli: Tüm ürünlerin fabrika ayarlarıDOGalgaz (G20) icin yapilmıştir. Baska bir gaz tipi kullanilacak isenjektörleri asagidaki sekilde degistirin:
- Izgaraları, ocak gozü kapakları ve bekkapakları ickarın;
Enjektörleri dokun ve bunlarin yerine size verilen ve gaz kaynagi icin uygun olanlar ile degistirin ve isaretleme yerlerinin tabloda verilenlerle eslestiginden emin olun; - Izgaraları, oçak gozü kapakları ve bek kapakları yeniden takın;
Bu oçak gozleri icin hava ayari yapilmasi gerekmez.
Ocaga erisim
Fonksiyonel parçaları iceren tepsiye erişmek icin asagidaki adamlari izleyin:
- Izgaraları, ocak gozü kapakları ve bekkapakları ickarın;
Dugmeleripimlerinden kaydirarakikarin;
Ocak gozlerini sabitleyen vidalarikarin;
Ocagi kaldirin.
Önemli: Cihazi farkl bir gaz tipine donuşturürken, veri levhasindaki Özel alana ilgili yapşkanlı etiketi (aksesuar olarak temin edilir) yerleştin. LPG (G30 veya G31) ile calistirmak icin, en kisk ates ayar vidası tamamen sikiştinlmaldir. Bu ürünler su kategoride temin edilir: II 2H3+.
KULLANIM AMACI
DIIKKAT: Bu cihaz sadece yemek pisirmek icin kullanilmalidir. Odayi isitmak gibi diger amaclar icin kullanilmamalidir.
Fisi prisden cikarirken urunu veya guc kablosunu cekestirmeyin.
Ocak kullanimda degilken temel gaz besleme muslugunu kapatin.
Yanik riski!
Kullanim esnasinda firin izgarasin dokunmayin.
Vucudun islak kismilarile cihaza temas etmeyin.

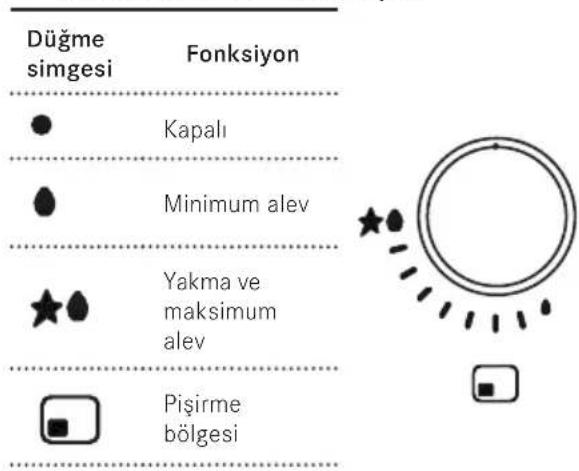

Ocak gozlerini yakma
Ocak kontrl dugmeleriyle yakilir. Ocak gozlerini yakmak icin su adamlari takip edin:
- Gerekli dugmeye basin ve cevirerek yakma ve en yuksek ates konumuna getirin.
Dügmeye, kivilcimlarin ocek gozunden gelen gazı tutusturması ve termokuplun isinması icin 3-4 saniye sureyle basili tutun.
- Ardindan, Düğmeye basmayi birakin ve atesi ayarlamak icin saat yönünün tersine dokru cevirin. Ates sönerse, islemleri 1. adimdan itibaren tekrarlayin.
Ocak her gun kullanlan bir alettir: tencere veya pisirme kaplarindan kaynaklanan cizikler, gorunur malzeme asinmalarigibi kullanim emareleri normaldir. Yogun kullanim daha beligin kulanim emarelerine yol acar. Bu tip durumlarda, urun kusursuz sekilde calismaya devam ettiginden sikayet gerekcesi bulunmamaktadir. Gvenlik daima garantie edilmektedir.
Urunü destek üsti olarak kullanmayin.
Cihaza hasar vermekten kacinmak iqin:
Termal bir ariza halinde, isitma plagasin i kapatin ve tamamen soğumasini bekleyin.
Plakanin ustune herhangi bir kap koymayin. Hicbir kosulda soguk suyla sogutmaya calismayin.
Cihaza tirmanmayin.
Cihaz, yururlukteki ilgili gvenlik standardina ve Gaz Direktifinin gvenlik gerekliliklerine uygun olarak ureilmistir.
Otomatik Emniyet Ventili
Bu ocaklarda; cereyan olusmasi, tencerenin ta masi veya gaz kaynagindaGPCici bir kesinti olmasi nedeniyle alevin kazara sonmesi durumunda gaz akisini otomatik olarak kapatan bir emniyet cihaz bulunur. Bu cihaz, alev sondukten yaklaqik 30 saniye sonra aktive edilir.
Ocak gozlerinin kullanimi
Daha az gaz tuketimi ve daha fazla verimlik icin alevin kenarlardan disariya taşmayacak sekilde ocak gozlerine uygun genisliklerde (asagidaki tabloya uyun):
| Ocak yüz | Tencere tabani min-maks. ø(tavsiye edilen) |
| İkili Bölme 160 - 240 mm | |
| Hizli140 - 220 mm | |
| Yarı Hzli | 140 - 200 mm |
| Yardıncı | 60 - 140 mm |
Belirtilenlerden daha buyuk tencerelerin kullanimi, Düğmelerin ve üst tarafin asiri isinmasina ve uzun sureli kullanim sonucu kapagin (paslanmaz Çelik ise) saramasina neden olabilir.
Franke, boyle bir kullanim nedeniyle olusacak herhangi bir hasar icin sorumluluk kabul etmez. (Sek. 1).

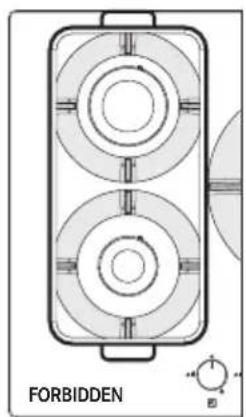

Bir tencereyi iki ocek gozune ayni andayerlestirmeyin. (Sek. 1).
Sos tenceresi ve fiş tavasi gibi kaplari ayinanda iki ocak gozü uzerinde kullanmayin. (Sek. 1).
Izgaranin yanlis kullanilmasi ocaza zarar verebilir: Izgarayi ters bir sekilde yerlestirmeyin veya ocak boyunca kaydirmayin.
Emaye tabanl dokme tava,ollar taIar veya pismis toprak tenore ve tavalari 20 dakikadan fazla kullanmayin ve uzun pisirme sureleri icin ocek gozunu minimuma ayarlayin.
Metal orgu veya diger tipte isi dagiticilarin kullanimi tavsiye edilmez.
DIKKAT: Bazi tencere veya tavalarin kullanilmasi, Çelik pişirme yüzeyinin hafif birGPCi deformasyona uğramasina yol acabilir. Bu normaldir ve cihazın isletimi nekilemez.
Sek.1

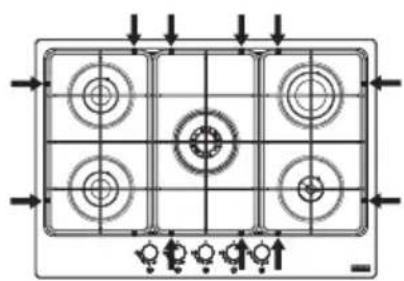

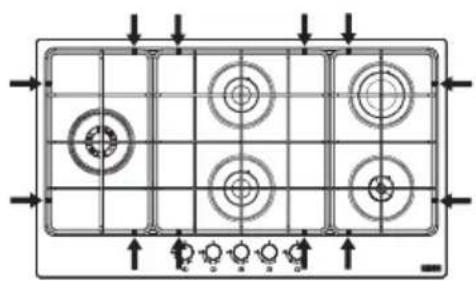

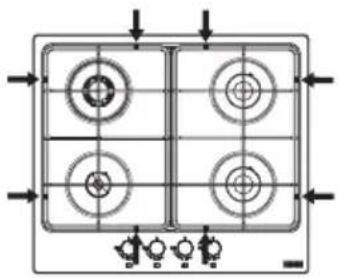

Izgaralarin dokru konumu
Izgaraları, kauçuk ayaklar aşagidaki resimlerde oklarla gosterilen.Doğru konumlarda olacak sekilde yerleşiriginizden emin olun:
TEMIZLIK VE BAKIM
Yanik riski!
Cihazi ve aksesuarlarini sogumadan temizlemeyin.
Urünun yakininda yanici sivilar kullanmayin.
Herhangi bir temizlik veya bakim islemi gerekteklestirmeden once:
Ürünü kapatin.
Kazara ocagin yuzeyine, fonksiyonel veya estetak unsurlarina duosen yiyecekler yenmemelidir.
Urunu temizleme
Yemek kalintilarinin yanmasini onlemek icin her kullanimdan sonra ocaqi temizleyin.
Yemek artikarini temizlemek icin yumusak bir bez veya sungerle su kullanin. Koruyucu temizlik maddeleri kullanmanizi tavsiye ederiz.
Ocaga dokulan seker icerikli seyleri hemen temizleyin.
Kireç lekelerinin olusmasini onlemek icin, ürünü her zaman nemli bir bezle iyice kurulayin.
Izgaraları, oçak gozu kapakların ve alev piskurtuc buk kafaları sıçak sabunlu su ile temizleyin ve iyice kurulayin. Bunlari bulasik makinesine atmayin. Gaz icis yerlerinin tamamen temiz olduklarindan emin olun.
Tencere yerleştirdiginiz kismdaki uzgaralarin dogal rengi, isi nedeniyle zamanla degistirebilir.
BAKIM VETAMIR
Herhangi bir bakim islemi yapmadan once, cihazin sebeke baglantisin1 kesen.
Calıstirma ile ilgili herhangi bir sorunla karşilasmanuz durumunda, Franke Teknik Servis Merkezi'ne basvurun.
Elektrikli bileşenlerin bakimün sadece üretici veya musteri hizmetleri tarafindan erfolçekleşirildiginden emin olun. Sadece original yedek parçalanı kullanın.
Hasarlikabolarin sadece uretici veya musteri hizmetleri tarafindan degistirildiginden emin olun.
Müsteri hizmetleriyle irtibata geçerken lüffen asagidaki bilgileri temin edin:
- ariza türü
- urün modeli (Art. / Cod.)
- serinumaras1 (S.N.)
Bu bilgi broşürde veya ocagın alt kisminda yer almaktadir.
Ocak dizgün bir sekilde cali smazsa, Franke Teknik Servis Merkezini aramadan once problemi belirlemek icin Sorun Giderme Kilavuzuna bakin:
SORUN GIDERMKILAVUZU
Ariza tipi Asgidaki kontrol edin
A
Ocak gozu yanmyor, yanik kalmyor veya alev sabit degil
1 Gaz veya elektrik kaynagin napali olmadigin
2 Gaz besleme muslugu aqik degil
3 Yeniden doldurulabilir gaz silindirinin (siv1 gaz) bos olmadigin
4 Ocak gozu aqiklkarin tikali olmadigin1
5 Tapa ucanun kiri olmadigim
6 Brulorun tum parcalar dogru konumlandirlmamis
7 Ocagin yakinlarinda hava akim olmadigin
8 Bruloruyakarken,dugmeye,koruma cihazin etkinlestirmek icin yeterli sure boyunca basilmami (sayfa 163 "Kullanim amac"a bakin)
9 Termokuplun yanindaki ocat gozu aqkhikannn tikali olmadigim
10 Minimum gaz ayar dogru degil
11 Kabi n tabani tamamen duz degil
12 Kap, brulorun ustunde ortalanmamis
13 Izgaralarin degistirilmedig ini veya yanlis yerlestirilmedigini
12 Kap, brulorun utunde ortalanmamis
13 Izgaralarin degistirilmedig ini veya yanlis yerlestirilmedigini
B
Kaplar (tencerele, tavalar, caydanlklar) sabit degil
Yukandakileri kontrol ettikten sonra anza devam ederse en yukin Franke Teknik Servisi ile irtibata gezin.
ELDENÇIKARMA
Ambalaj
Tüm ambalaj malzemeleri (karton, plastik film (PE) ve polistiren (EPS)) isaretlenmeli ve murmkürse geri donusum icin toplanmai ve cevre dostu bir yontemle bertaraf edilmelidir.
Baglantiyi kesme
Urünun sebekeyle böglantisini kesin. Sabit ürünlerde bu islem kalifiye bir elektrikçi tarafindanGPCleşirilmelidir.
Elden cikarma
Urün veya ambalaj üzerindeki sembol, urünün evsel atiklarla beraber atilmaması gerektigini gosterir.
Atilacak urunu, elektrik ve elektronik urumlere özel atik toplama noktas yoluya elden Çikarın.
Elektrikli ve elektronik cihazlarda kullanilan tehlikeli maddelerin azaltilmasin ve atiklarin atilmasin iliskin 2012/19/EU sayili Direktifle uyumlu olarak.
Hurdaya cikanlan urunun daha sonra geridonusum, antim ve cevre dostu bir sekildebertaraficin bagimsiz olarak uygun birsekilde toplanmasi,cevre ve saglik uzerindeki potansiyel olumsuz etkinin onlenmesini saglarve ev aleti uretiminde kullanilan malzemeleringeri donusturulmesini kolayastirir.
MÜSTERI HIZMETLERI
Arka sayfada veya www.franke.com
adresindeki web sayfamizda ülkeniz icin verilen
irtibat adresine basvurun
i
yaiiaabai Jn jaoaiajglal no jaii ayil yllg jgi jkiy1 8 jgiu aana
sllpiiaiaiaiaill jall jglal no jaii iaiai llyail gaiiaaaiaai ai y
