Tipo de producto	Encimera de gas empotrable
Marca	Franke
Modelo	FHSM 755 4G DC ON E
Categoría	Cocina (encimera)
Número de quemadores	5
Tipos de quemadores	1 Doble corona (DC), 2 Rápidos (R), 1 Semi-rápido (SR), 1 Auxiliar (AUX)
Dimensiones de la encimera (An x Pr x Al)	730 x 510 x 40 mm
Dimensiones de empotrado (An x Pr)	560 x 480 mm
Peso neto	Aproximadamente 11 kg
Alimentación eléctrica	220-240 V ~ 50/60 Hz, 0,6 W
Tipo de gas compatible	Gas natural G20 (20 mbar) y GLP G30/G31 (28-30/37 mbar)
Categoría de gas	II 2H3+
Potencia total instalada	10,8 kW (gas)
Seguridad	Válvula de seguridad termoeléctrica (corte automático de gas en caso de extinción de llama)
Encendido	Electrónico integrado mediante botones giratorios
Material de la superficie	Acero inoxidable o esmalte (según versión)
Mantenimiento y limpieza	Limpiar después de cada uso con un paño suave; no usar limpiador de vapor ni lana de acero
Reparabilidad	Piezas de repuesto disponibles a través del servicio al cliente; mantenimiento por un profesional calificado
Información general	Uso doméstico únicamente; no usar para calentar una habitación

Preguntas frecuentes - FHSM 755 4G DC ON E FRANKE

¿Cómo encender un quemador?

Presione y gire el botón hasta la posición de encendido (máx.). Mantenga presionado durante 3 a 4 segundos para calentar el termopar, luego suelte. Ajuste la llama girando el botón.

¿Qué hacer si la llama se apaga accidentalmente?

Cierre inmediatamente el mando del quemador y espere al menos 1 minuto antes de intentar volver a encenderlo. La válvula de seguridad corta el gas automáticamente.

¿Cómo convertir la encimera para otro tipo de gas?

Esta operación debe ser realizada por un técnico calificado. Es necesario reemplazar los inyectores según el tipo de gas y ajustar la llama mínima. Los inyectores de repuesto están disponibles a través del servicio al cliente.

¿Qué tipos de ollas se recomiendan?

Use ollas adecuadas al diámetro del quemador (ej: Doble corona: 160-240 mm). La llama no debe sobrepasar el fondo de la olla. Evite difusores de calor.

¿Cómo limpiar la encimera?

Limpie después de cada uso con un paño suave y agua. Nunca use limpiador de vapor, lana de acero ni productos abrasivos. Seque cuidadosamente.

¿Qué hacer si un quemador no enciende?

Verifique el suministro de gas y eléctrico, que la llave de gas esté abierta, que los inyectores no estén obstruidos y que todas las piezas del quemador estén correctamente colocadas.

¿Puedo usar la encimera como soporte de almacenamiento?

No. Nunca coloque objetos sobre la superficie de cocción y no la use como superficie de trabajo. Riesgo de incendio y daños.

¿Cuáles son las distancias de seguridad respecto a las paredes?

Distancia mínima a las paredes laterales: 150 mm; a la pared trasera: 50 mm; y 700 mm respecto a los armarios superiores.

¿Cómo colocar correctamente las rejillas?

Coloque las rejillas con los pies de goma en la orientación correcta, como indican las flechas en el manual. No las ponga al revés ni las deslice sobre la encimera.

¿Dónde encontrar piezas de repuesto y servicio postventa?

Contacte al servicio al cliente de Franke a través del sitio web www.franke.com. Indique el modelo (Art./Cód.) y el número de serie (N.S.) ubicados en la placa de características.

MANUAL DE USUARIO FHSM 755 4G DC ON E FRANKE

Manual del usuario Placa de gas

Manual del usuario Placa de gas

Manual del usuario Placa de gas

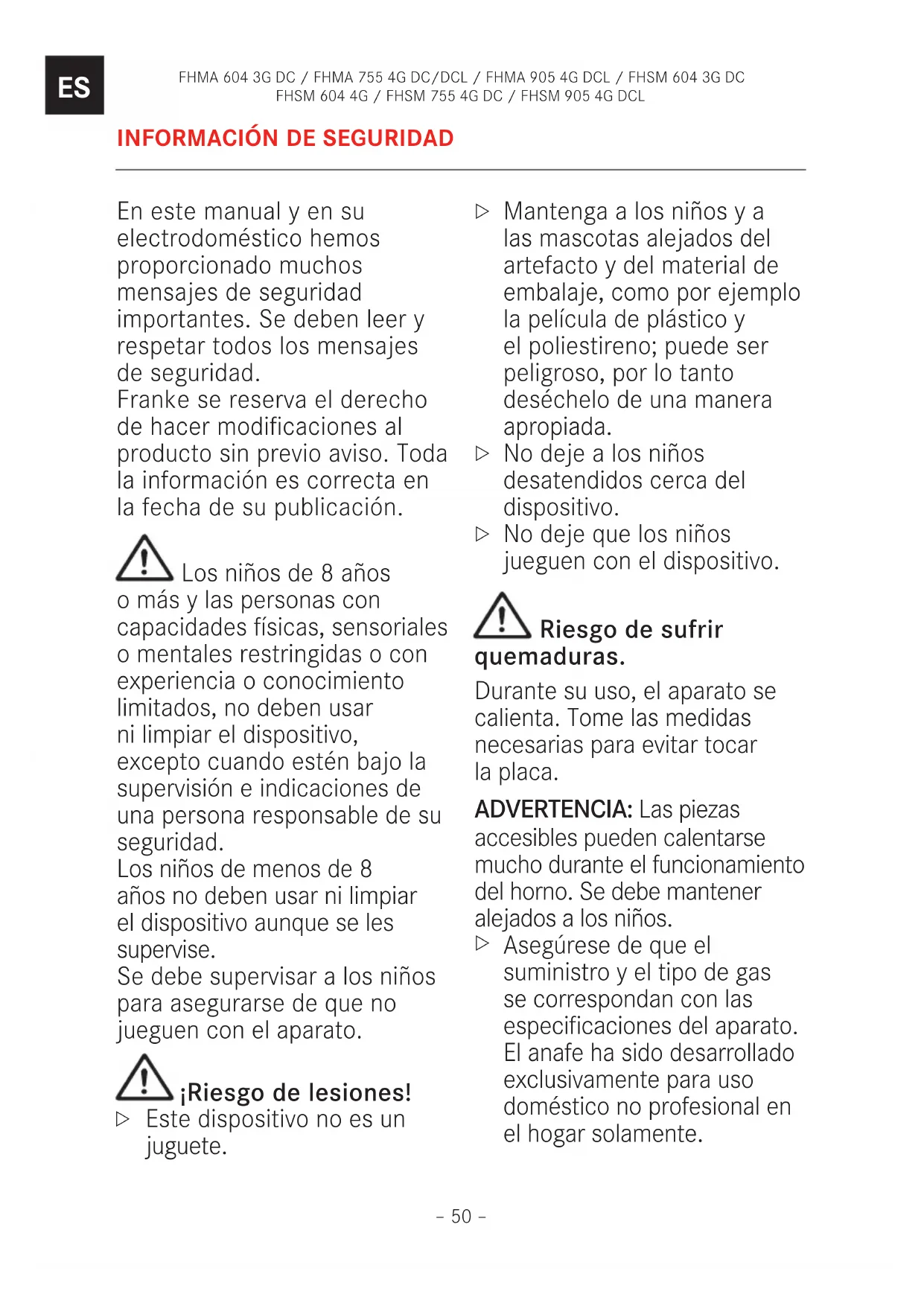

INFORMACIÓN DE SEGURIDAD

En este manual y en su electrodoméstico hemos proporcionado muchos mensajes de seguridad importantes. Se deben leer y respetar todos los temas de seguridad.

Franke se reserva el derecho de hacer modificaciones al producto sin previo aviso. Toda la información es correcta en la fecha de su publicación.

Los niños de 8 años

o más y las personas con capacidades físicas, sensoriales o mentales restringidas o con experiencia o conocimiento limitados, no deben usar ni limpiar el dispositivo, excepto cuando estén bajo la supervisión e indicaciones de una persona responsable de su seguridad.

Los niños de menos de 8 años no deben usar ni limpiar el dispositivo, incluso si están supervisados.

Se debe supervisar a los niños para asegurarse de que no jueguen con el aparato.

¡Riesgo de lesiones!

Este dispositivo no es un juguete.

Mantenga a los niños y a las mascotas alejados del artefacto y del material de embalaje, como por ejemplo la película de plástico y el poliestireno; puede ser peligroso, por lo tanto deséchelo de una forma apropiada. No deje a los niños desatendidos cerca del dispositivo. No deje que los niños jueguen con el dispositivo.

Riesgo de sufrir quemaduras.

Durante su uso, el aparato se calienta. Tome las medidas necesarias para evitar tocar la placa.

ADVERTENCIA: Las piezas accesibles pueden calentarse mucho durante el funcionamiento del horno. Se debe mantener alejados a los niños.

Asegúrese de que el suministro y el tipo de gas se correspondan con las especificaciones del aparato. El anafe ha sido fabricado exclusivamente para uso doméstico no profesional en el hogar solamente.

El tipo de gas para el que el aparato está diseñado está indicado en la placa de datos de la parte inferior de la bandeja. ▸ Antes de la instalación, asegúrese de que las condiciones locales de distribución (como la presión del gas) correspondan con los ajustes del aparato. - Este aparato no está conectado a ningún dispositivo de escape de productos de combustión. Deberá instalarse o conectarse de acuerdo a las regulaciones de instalación vigentes. Deberá prestarse atención especial a los requisitos relevantes que conciernen a la ventilación. Las condiciones de ajuste para este dispositivo se indican en la etiqueta (o en la placa de datos). ▸ Preste especial atención para el cumplimiento de las normas de ventilación aplicables. - Tras la utilización, apague la placa de cocción usando sus controles. Si el aparato dispone de tapa, asegúrese de que se hayan apagado los quemadores antes de taparlos.

¡Riesgo de descarga eléctrica en caso de entrada de líquidos!

El dispositivo contiene componentes eléctricos.

Asegúrese de que no entren líquidos en el interior del dispositivo. No use vapor a presión para limpiar el dispositivo. En caso de que las llamas del quemador se apaguen accidentalmente, apague el control del quemador y no intente volver a encenderlo durante al menos 1 minuto. El dispositivo no debe utilizarse durante más de 15 segundos si después de encenderlo el quemador no se ha encendido; deje de utilizarlo y abra la puerta del compartimento y/o espere al menos 1 minuto antes de intentar encenderlo de nuevo. Asegúrese de que el dispositivo está instalado de forma que permita desconectarlo de la fuente de alimentación, con una distancia de apertura de contacto (3 mm) que asegure la desconexión completa en condiciones de sobretensión de categoría III.

Asegúrese de que el aparato se haya conectado a un sistema de toma a tierra conforme a las regulaciones vigentes en la materia.

PRECAUCIÓN: El uso

de un aparato de cocina de gas genera calor, humedad y productos de combustión en la habitación en la que está instalado.

Asegúrese de que la cocina esté bien ventilada, especialmente cuando el aparato está en uso: mantenga las aberturas de ventilación natural abiertas o instale un dispositivo de ventilación mecánica (campana extractora). No utilice el aparato con un temporizador externo o un sistema aparte de control remoto.

PRECAUCIÓN: El proceso de cocción debe estar supervisado. El proceso de cocción a corto plazo debe supervisarse de manera continua.

No use limpiadores a vapor ni chorros de agua directos. Nunca use estropajos abrasivos, lana de acero, ácido muriático ni otros productos que pudieran

arañar la superficie o partir marcas en ella.

Nunca utilice objetos punzantes, ya que pueda estropear las juntas entre el embellecedor y la encimera. Asegúrese de que las zonas de salida de gas se encuentren perfectamente limpias.

Estas instrucciones solo son válidas si el símbolo del país aparece en el aparato. Si el símbolo no aparece en el electrodoméstico, es necesario remitirse a las instrucciones técnicas que proporcionarán las indicaciones necesarias para la modificación de las condiciones de uso del electrodoméstico en el país.

Riesgo de incendio

No guarde objetos en las superficies de cocción.

ADVERTENCIA: Cocinar sin supervisión o de forma descuidada en una placa con grasa o que pueda ser peligroso y ocasionar un incendio. El aceite se calienta rápidamente.

FHSM 604 4G

FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL

HMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL

4G 755 DC FHMA/FHSM 905 4G DCL

Posición Quemador Capacidad		Inyectores		Capacidad nominal	Capacidad nominal	Inyectores G30 / G31	Potencia nominal (kW)	Potencia reducida (kW)
		nominal G20	G20 20 mbar	G30	G31	28-30/37 mbar
4 CC 0,315 1,35				240 240 0,91 3,3*218 *218 *0,85 *3				2,10
3	R	0,286	1,15	218	218	0,85	3	1,30
2	SR	0,166	0,97	127	127	0,65	1,75	0,70
1 AUX		0,095	0,72	73	73	0,50	1	0,65
Presión (mbar)	min.		17	20	25
	nom		20	28-30	37
	máx.		25	35	45
Tipo de gas		Gas natural G20			GLP Butano G30 Propano G31		Cat. II 2H3+

*TODOS LOS MODELOS FHMA

CONFIGURación DE LOS MODELOS
Modelo	nrAUX	nrSR	nrR	nDC	Nquema-dores	Fuente de calor	Capacidad nominal total G20 (m3/h)	Capacidad nominal total G30/G31 (g/h)	Aire你需要jo para la combustión (m3/h)	Potencia total nominal de gas instalada (kW)	Potencia total nominal de GLP gas instalada (kW)	Peso neto-bruto (kg)
FHSM 6044G	1	2	1		4	GAS	0,713	545	15	7,5	7,5	8-9,4 (C)7,1-8,5 (E)
FHSM 6043G DC	1	2		1	4	GAS	0,742	567	15,6	7,8	7,8	8-9,4 (C)7,1-8,5 (E)
FHSM 7554G DC	1	2	1	1	5	GAS	1,028	785	21,6	10,8	10,8	10,5-12(C)8,9-10,4 (E)
FHSM 9054G DCL	1	2	1	1	5	GAS	1,028	785	21,6	10,8	10,8	14-15,7 (C)12,5-14,2(E)
FHMA 6043G DC	1	2		1	4	GAS	0,742	545	15,6	7,8	7,5	8,8-10,2 (C)
FHMA 7554G DC	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 7554G DCL	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 9054G DCL	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	14,5-16,2 (C)
DC = Corona Doble SR = Semi Rápido R = Rápido AUX = Auxiliar C = Hierro fundido E = EsmaltadoFuente de alimentación = 220-240V; Frecuencia = 50-60Hz; Potencia/corridente = 0,6 Vatios

INSTALACIÓN

La instalación y la conexión eléctrica/de gas deben ser realizadas únicamente por personal especializado y con licencia. El fabricante no se hace responsable de los daños personales o materiales causados por el incumplimiento de estas disposiciones. La conexión de gas debe cumplir con las normas vigentes en el país y en el momento de la instalación.

Asegúrese de que el dispositivo se conecte directamente en el enchufe de la toma de alimentación. Asegúrese de que no se utilicen alargaderas, adaptadores ni enchufes tipo ladrón para conectar el dispositivo.

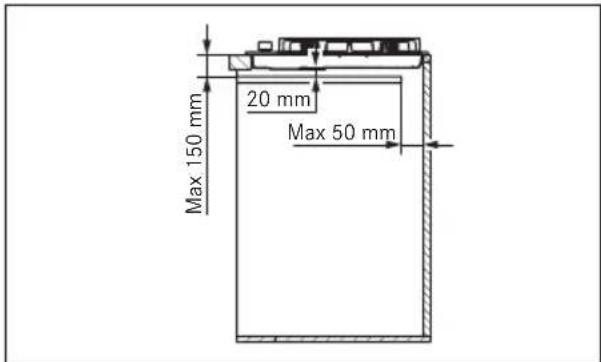

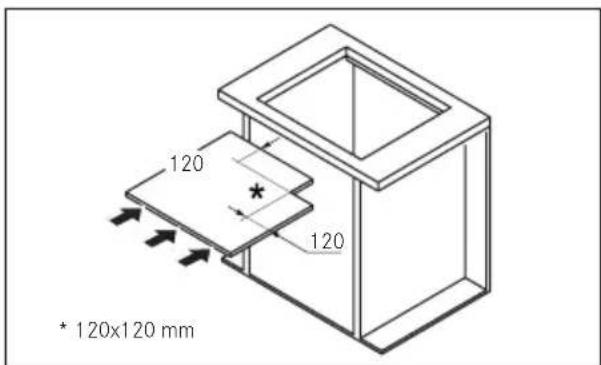

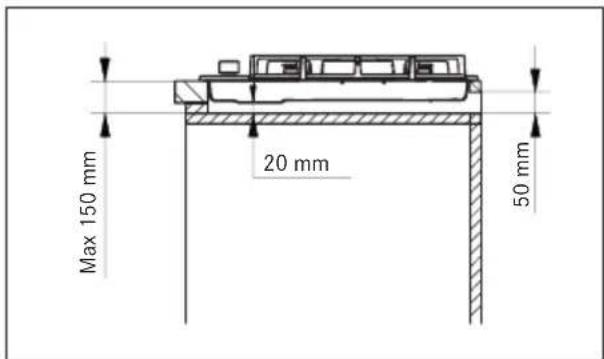

Requisitos para el gabinete

Este manual hace referencia a una placa de gas para empotrar de la clase 3 y componente eléctrico del tipo Y.

La tubería de gas no debe entrar en contacto con los lados de ningún horno situado debajo del anafe.

Para las unidades encastradas, los componentes (materiales plásticos y madera chapada) deben montarse con adhesivos resistentes al calor (mín. 100°C): usar materiales y adhesivos inapropiados puede tener como resultado la deformación o el desprendimiento.

Los sistemas de ventilación de las habitaciones deben ser conformes a la normativa local. El elemento de cocina debe dejar un hueco suficiente para las conexiones eléctricas del aparato.

Importante: Estos dispositivos son del tipo «Y» en cuanto al grado de protección frente a los peligros de incendio. La distancia mínima del borde del electrodoméstico a la pared lateral es de 150 mm, a la parte trasera de 50 mm y a los gabinetes que se encuentren por encima del mismo de 700 mm. Se recomienda encastrar el aparato en encimeras de 40 mm de grosor.

En caso de que estas dimensiones sean diferentes, será necesario proyectar la realización de modificaciones por parte del técnico.

Nota: si se instala una campana por encima del anafe, la distancia que debe respetarse será la indicada en las instrucciones de instalación de la campana.

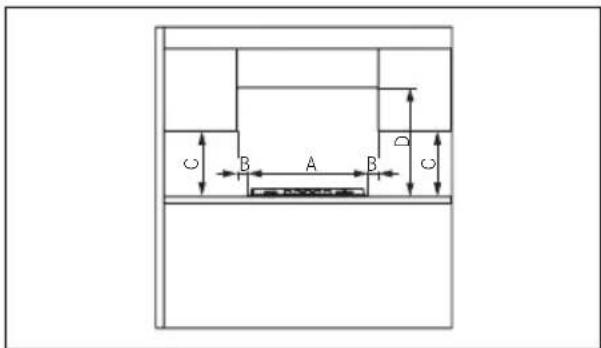

DIMENSIONES MÍNIMAS (MM)

A=590/730/880 B=50

C = 400 D = 700

Si el electrodoméstico no está instalado encima de un horno: colocar un deflector separador.

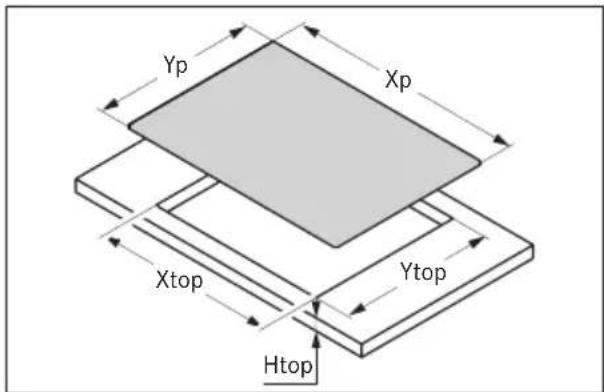

Procedimiento de instalación

El aparato está fijado a la unidad mediante los soportes y accesorios que se entregan en dotación.

Asegúrese de que haya libre acceso a los elementos de fijación en la parte delantera y trasera después de la instalación del electrodoméstico. Prepare el orificio en la encimera siguiendo las dimensiones indicadas. Asegúrese de que se cumplen las dimensiones indicadas.

Modelo	Xp	Yp	X superior	Y superior	H superior
FHSM 604 3G DC	590	510	560	480	40
FHSM 604 4G	mm	mm	mm	mm	mm
FHMA 604 3G DC
FHSM 755 4G DC	730	510	560	480	40
FHMA 755 4G	mm	mm	mm	mm	mm
DC/DCL
FHSM 905 4G DCL	880	510	840	480	40
FHMA 905 4G DCL	mm	mm	mm	mm	mm

Coloque la tira de sellado alrededor del hueco y coloque la placa en una posición incorrecta. Fije el aparato con los tornillos y soportes. Retire el exceso de la tira de sellado.

Conexión al suministro de gas

Conecte el aparato al suministro de gas de conformidad con las normativas actuales. Solo puede asegurarse de que el suministro de gas corresponde al tipo de gas que debe utilizarse. En caso contrario, realice las operaciones descritas en el apartado "Sustitución de inyectores". Para gas líquido, utilice reguladores de presión que cumplan las normas vigentes.

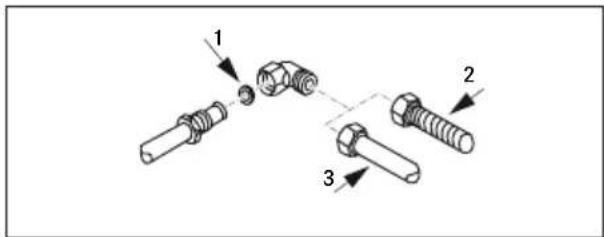

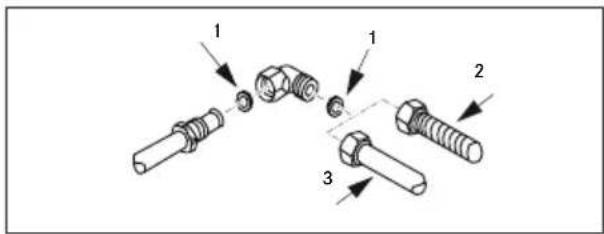

La conexión al suministro de gas puede realizarse de dos maneras:

A. Conecte la placa de gas usando un tubo de cobre rígido de 12 mm de diámetro (3). Para garantizar un sellado correcto, utilice la junta de elastómero que se incluye con los accesorios suministrados (1). B. Conecte la placa de gas realizando un tubo de acero flexible de superficie uniforme (2). También en este caso, para garantizar un sellado correcto, utilice la junta que se incluye con los accesorios suministrados (1).

La longitud máxima del tubo flexible es de 2 metros lineales.

Importante: si se utiliza un tubo flexible de acero inoxidable, debe instalarse de forma que no toque ninguna parte móvil de los muebles. Debe atravesar un área donde no haya obstrucciones y donde sea posible inspeccionarlo en toda su longitud.

Después de haber realizado la conexión al suministro de gas, encienda los quemadores y gire las perillas de la posición máxima a la posición mínima para comprobar la calidad de la llama. - Después de haber realizado las conexiones, utilice agua jabonosa para comprobar si existen fugas.

Para el Reino Unido, Irlanda del Norte y la República de Irlanda.

Conexión eléctrica

La placa de cocción FRANKE se suministra con un cable de alimentación de 3 hilos con terminales descubiertos.

Compruebe que:

Las características de la instalación eléctrica del domicilio (voltaje, potencia máxima de salida y corriente) son compatibles con las de la placa FRANKE. - Se pueda acceder fácilmente a la clavija y el enchufe y estén posicionados de forma que no haya ninguna parte bajo tensión accesible al enchufar o desenchufar la clavija. - Se utilice un cable de tipo 3 × 0,75 mm² H05RR-F para placas solo de gas en caso de reemplazar el cable de alimentación. - Los terminales de dos aparatos no estén conectados en el mismo enchufe. - Se respete la polaridad de los terminales libres (azul = neutro = [1]/amarillo y verde = tierra = [2]/marrón = tensión = [3]).

Ajuste a diferentes tipos de gas

ADVERTENCIA: Esta operación debe ser realizada por un técnico calificado.

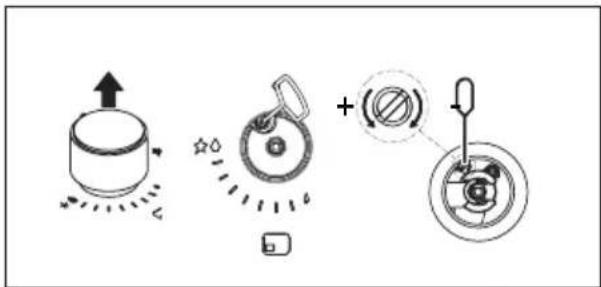

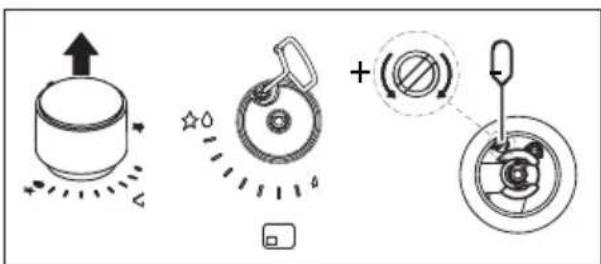

Ajuste de la llama mínima

Quite la perilla. Inserte el destornillador entre la junta y la cubierta hasta alcanzar el tornillo de ajuste. Regule la llama mínima girando el tornillo de ajuste en el sentido de las agujas del reloj para bajar la llama y en el sentido contrario para subirla. Junto con los accesorios suministrados se incluye también el destornillador necesario.

Sustitución de los inyectores

Los inyectores no suministrados deben solicitarse al servicio de atención al cliente.

Importante: todos los aparatos se han configurado de fábrica para funcionar con gas natural (G20). Si va a utilizar un tipo de gas diferente, cambie los inyectores del CEE. como:

• Quite las parrillas, tapas de los quemadores y los difusores de llama;
• Desatornille los inyectores y sustitúyalos por aquellos previstos y adecuados al tipo de suministro de gas, asegurándose de que las marcas correspondan a las indicadas en la tabla; -Vuelva a montar los difusores de llama, tapas de los quemadores y las parrillas; Estos quemadores no requieren una regulación de aire.

Bloqueo/desbloqueo de la placa de cocción

Proceda del siguiente modo para acceder a la bandeja que contiene las partes sociales:

• Quite las parrillas, tapas de los quemadores y los difusores de llama;
• Quite los mandos, tirando de ellos para sacarlos de los pernos;
• Quite los tornillos que fijan los quemadores a la placa;
• Levante la placa.

Importante: Al adaptar el electrodoméstico a otro tipo de gas, coloque la etiqueta correspondiente (suministrada como accesorio) en el espacio especial de la placa de datos. Para el funcionamiento con GLP (G30 o G31), debe atornillarse completamente el tornillo de ajuste de llama. Estos aparatos se suministran con la categoría II 2H3+

USO PREVISTO

Precaución: Este aparato solo debe usarse para cocinar. No debe usarse con otros fines, por ejemplo, para caldear una habitación.

No tire del aparato ni del cable de alimentación para desenchufarlo. Cierre la llave general de paso del gas cuando no vaya a utilizar la placa.

Riesgo de sufrir quemaduras.

No toque las parrillas durante el uso. No toque el aparato con partes del cuerpo mojadas.

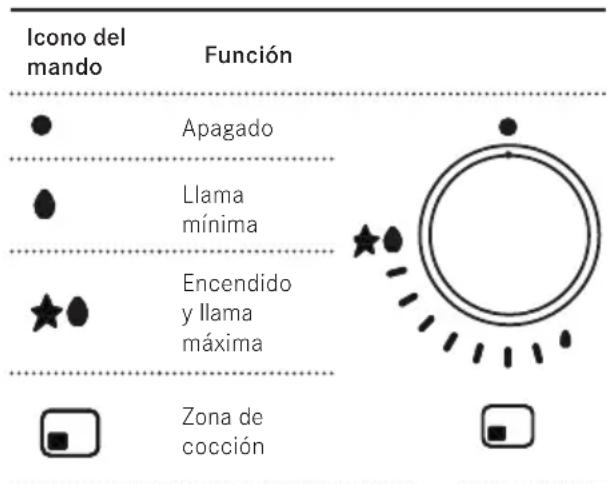

Encendido de los quemadores

La placa de cocción se enciende con los mandos de control. Proceda del siguiente modo para encender los quemadores:

• Presione y gire el mando necesario hasta la posición de encendido y fuego alto.
• Mantenga pulsado el mando durante 3-4 segundos para que las chispas enciendan el gas que sale del quemador y el termopar alcance la temperatura necesaria.
• A continuación, suelte el mando y gírelo en el sentido contrario al de las agujas del reloj para ajustar la llama deseada. Si la llama no se mantiene encendida, repita la operación desde el paso 1.

La placa de cocción es un elemento para el uso diario, por lo que los signos de uso como los arañazos o la abrasión material visible por el uso de ollas, recipientes, etc. son normales. El uso intensivo causa señales de uso más evidentes. En estos casos, el aparato continúa funcionando correctamente, y una reclamación no está justificada.

La seguridad siempre está garantizada.

No use el aparato como superficie de apoyo. Para evitar dañar el aparato: En caso de fallo térmico, apague la placa y espere a que se haya enfriado por completo. No coloque platos sobre ella. En ningún caso intente enfriarla con agua fría. No se suba al aparato.

El electrodoméstico se fabrica de acuerdo con las normas de seguridad vigentes y los requisitos de calidad de la Directiva de Gas.

Válvula de seguridad automática

Estas placas cuentan con un dispositivo de seguridad que automáticamente cierra el suministro de gas si accidentalmente se apaga la llama debido a corrientes de aire, el derrame de un recipiente o la interrupción temporal del suministro de gas. Este dispositivo se activa aproximadamente 30 segundos después de haberse apagado la llama.

Uso del quemador

Para reducir el consumo de gas y mejorar la eficiencia, utilice recipientes y cazuelas con una anchura adecuada a los quemadores, asegurándose de que las llamas no se proyecten más allá de la base de los utensilios (cumplir con la singularidad de cada quemador):

Quemador	Diámetro min./máx. del fondo de la sartén (recomendado)
Corona Doble 160 - 240 mm
Rápido 140 - 220 mm
Semirápido 140 - 200 mm
Auxiliar 60 - 140 mm

La utilización de recipientes de mayor tamaño a los especificados puede originar un sobrecalentamiento de los mandos y de la superficie y, en caso de un uso prolongado, amarillear la cubierta (si son de acero inoxidable).

Franke declina toda responsabilidad por los daños que resulten de tal uso. (Fig. 1).

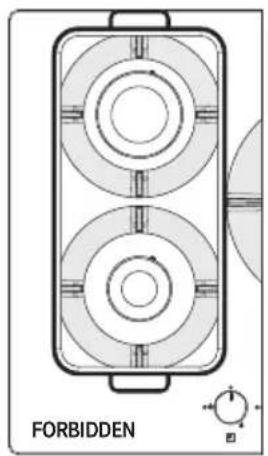

No coloque el mismo recipiente sobre dos quemadores. (Fig. 1). No utilice dos quemadores encendidos simultáneamente para calentar un mismo recipiente, como una gran cacerola o una pescadera. (Fig. 1). El uso inadecuado de las parrillas puede dañar la placa: no coloque las parrillas al revés ni las deslice sobre la placa. Las planchas de hierro o piedra, ollas y sartenes de terracota, úselas por no más de 20 minutos, y para periodos prolongados de cocción, ajuste el quemador al mínimo. No se recomienda el uso de difusores de calor tales como mallas metálicas ni de ningún otro tipo.

PRECAUCIÓN: El uso de ollas o sartenes particulares puede causar una ligera deformación temporal de la superficie de cocción de acero. Esto es normal y no afecta al funcionamiento del electrodoméstico.

Fig. 1

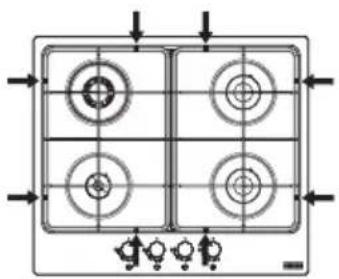

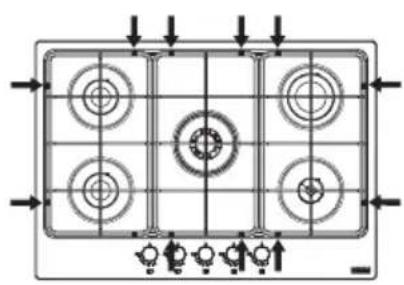

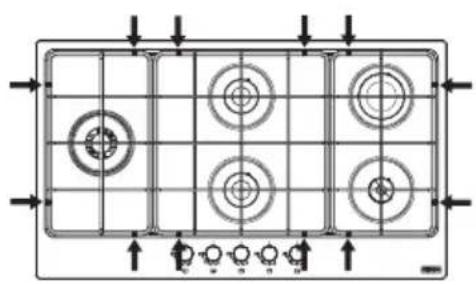

Posición correcta de las rejillas

Asegúrese de colocar las rejillas con las bases de goma en la posición correcta, tal como lo indican las flechas de las siguientes imágenes:

LIMPIEZA Y CUIDADO

Riesgo de sufrir quemaduras.

No se deben limpiar el electrodoméstico y sus accesorios hasta que estén fríos. No use líquidos inflamables cerca del aparato.

Antes de proceder con cualquier tarea de limpieza y cuidado:

Apague el aparato.

No deben ingerirse los alimentos que caigan o queden accidentalmente sobre la superficie o sobre los elementos sociales o estéticos de la placa.

Limpieza del aparato

Limpie la placa de cocción tras cada uso para evitar que los residuos de comida se quemen. Para limpiar residuos de comida, use un paño suave o una esponja con agua. Recomendamos usar agentes limpiadores protectores. Retire inmediatamente cualquier comida con alto contenido en azúcar que pueda derramarse sobre la placa. Para prevenir la formación de manchas de herrumbre, siempre seque el aparato después de haber pasado sobre él un paño húmedo. Limpie las parrillas, las tapas de los quemadores y los difusores de llama con agua caliente jabonosa, y asegúrese de secarlos bien antes. No lavar en el lavavajillas. Asegúrese de que las zonas de calidad de gas se encuentren perfectamente limpias. Con el paso del tiempo, el color natural de las parrillas en la parte de apoyo de los recipientes pueda alterarse debido al calor de las llamas.

MANTENIMIENTO Y REPARACIÓN

Antes de realizar cualquier operación de mantenimiento, desconecte el aparato de la red de alimentación eléctrica.

En caso de que aparezcan problemas en el funcionamiento, contacte con el Centro de Servicio Técnico de Franke.

Asegúrese de que el mantenimiento de los componentes eléctricos lo realice el fabricante o el Servicio de Asistencia Técnica. Use exclusivamente recambios originales. Asegúrese de que la sustitución de los cables dañados la realice el fabricante o el Servicio de Asistencia Técnica.

Si contacta con el servicio de asistencia técnica, proporcióneles la siguiente información:

• tipo de avería
• modelo de aparato (Art. / Cod.)
• número de serie (S. N.)

Esta información se proporciona en la placa de datos que está en el folleto o bajo de la placa.

Si la placa no funciona correctamente, antes de llamar al Centro de Servicio Técnico de Franke, consulte la "Guía de Resolución de problemas" para determinar el problema:

GUÍA DE RESOLUCIÓN DE PROBLEMAS

Tipo de fallo. Compruebe que:

A

El quemador no enciende, no permanece encendido o la llama no es uniforme

1. Las fuentes de gas o electricidad no estén desconectadas. 2. La llave de suministro de gas no está abierta. 3. Compruebe que el cilindro de gas rellenable (gas líquido) no esté vacío. 4. Las aberturas del quemador no estén taponadas. 5. El extremo del enchufe no esté sucio. 6. Todas las piezas del quemador no se han colocado correctamente. 7. No existan corrientes de aire cerca de la placa. 8. Al encender el quemador, la perilla no se ha presionado durante el tiempo suficiente para activar el dispositivo de protección (consulte la página 57 "Uso previsto"). 9. Las aberturas del quemador no estén taponadas cerca del termopar. 10. El ajuste mínimo de gas no es correcto.

B

Los recipientes (cazuelas, bandejas, teteras) no tienen estabilidad

11. El fondo del contenedor no es completamente plano. 12. El recipiente no se encuentra centrado en el quemador. 13. No se hayan cambiado las rejillas o que estén colocadas incorrectamente.

Si la falla persiste aún después de llevar a cabo las comprobaciones mencionadas, póngase en contacto con el Centro de Servicio Técnico de Franke más cercano.

ELIMINACIÓN

Embalajes

Todos los materiales de embalaje (cartón, película plástica [PE] y poliestireno [PES]) están marcados y deben, dentro de lo posible, recogerse para su reciclaje y eliminarse de forma respetuosa con el medio ambiente.

Desconexión

• Desconecte el aparato de la toma de alimentación. En el caso de los aparatos fijos, esta área debe ser llevada a cabo por un electricista especializado.

Eliminación

El símbolo indicado en el producto o en el embalaje indica que el dispositivo no debe desecharse junto con los residuos domésticos.

Si va a desechar definitivamente el dispositivo, hágalo en un punto de recogida de residuos especializado en dispositivos eléctricos y electrónicos.

En cumplimiento con la Directiva 2012/19/UE sobre la reducción de sustancias peligrosas usadas en aparatos eléctricos y electrónicos, y la eliminación de los residuos.

La recogida adecuada de los desechos del aparato debidamente clasificados para su posterior reciclaje, tratamiento y eliminación respetuosa del medio ambiente contribuye a evitar un posible impacto negativo en el medio ambiente y potenciales efectos nocivos para la salud, y además facilita el reciclaje de los materiales usados en la fabricación de aparatos.

SERVICIO DE ASISTENCIA TÉCNICA

Consulte la dirección de contacto para su país en la última página de este documento, o bien en nuestra web: www.franke.com

Procedimiento de instalación

Antes de efectuar cualquier limpieza y cuidado

▸ Desconecte el aparato.

En caso de que surjan algunos problemas de funcionamiento, contacte con el centro de asistencia técnica de Franke.

Todos los materiales de embalaje (cartón, plástico, etc.) están marcados y deberán, si es posible, ser recogidos para reciclaje y eliminados de forma amigable con el medio ambiente.

Desconectar

15.14

A

E

∴ S ΔOBC = S ΔCOD + S ΔBOC - S ΔBOC

j_L = 1

1

j 5 = a 1 + 3

S

2.1.1

240

220 140

abua 100 140

slou 140 60

a

jai

[e-mail]

1

Jaaai,

∴ S ΔOBC = S ΔABC + S_ΔAOB

e 1

a 1

J 1

FRANKE.

(1)

(1)

1 1

y

Por lo tanto, α = y - y₁/y₂ - y₁

y 1

0.75xA3 JyH05RR-F 1

i = f _ 1 x / (1) = f _ 2 y = f _ 3 z = f _ 1 x = f _ 2 y / (2) = f _ 3 z = f _ 4 y

2a 1

1 1

g 1

Aa

FHSM 604 4G

FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL

HMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905

Position135	Position236	G31/G30	G31	G30	G20	G20
(الله و الحرفicit	الشرير	الله	الشرير	الشرير	الشرير	الشرير
(الله)	(الله)	37/30	28	28	20	20
2,10	3,3	0,91	240	240		1,35	0,315	4DC
		*3	*0,85	*218*218
1,30	3	0,85	218	218	1,15	0,286	R	3
0,70	1,75	0,65	127	127	0,97	0,166	SR	2
0,65	1	0,50	73	73	0,72	0,095	AUX	1
			25	20	17	17
			37	30-28	20	20
			45	35	25	25
II (الله)		G30	G30	G31	G20	G20
2H3+

FHMA

suii jao aaiie

1. · = | | · | |

Jd 1

15 15

.

aall j

iilw sla jgsd yjilg 1

1

i 1

j

bgeaill jll pduwly

jgl

aalil 1abil a

y g a y

aaii iiei iiei iiei

.

15 1j

aaii iie

a 15 j

jll j 1

1 1

Jlglg 10

.

4

Jaaal 2

aalal 120

aLwoc

Jui (3)

JolS JSLB

y

i

p jll 1

1

∴ S ΔOBC = S ΔAOB + S_ΔBOC

！

1iJLwJglljyI yI 111 JIJI IJILI JIJI JIJI JIJI

jglll jzj jn jk: jii 1i iiau I Jgol jy yil J 8 jw nn jib! j. jl
