FHSM 755 4G DC ON E - Fogão FRANKE - Manual de utilização gratuito

Tipo de produto	Placa de fogão a gás embutível
Marca	Franke
Modelo	FHSM 755 4G DC ON E
Categoria	Fogão (placa de cozinha)
Número de queimadores	5
Tipos de queimadores	1 Dupla coroa (DC), 2 Rápidos (R), 1 Semi-rápido (SR), 1 Auxiliar (AUX)
Dimensões da placa (L x P x A)	730 x 510 x 40 mm
Dimensões de embutimento (L x P)	560 x 480 mm
Peso líquido	Aproximadamente 11 kg
Alimentação elétrica	220-240 V ~ 50/60 Hz, 0,6 W
Tipo de gás compatível	Gás natural G20 (20 mbar) e GLP G30/G31 (28-30/37 mbar)
Categoria de gás	II 2H3+
Potência total instalada	10,8 kW (gás)
Segurança	Válvula de segurança termoelétrica (corte automático do gás em caso de extinção da chama)
Ignição	Eletrónica integrada por botões rotativos
Material da superfície	Aço inoxidável ou esmalte (conforme a versão)
Manutenção e limpeza	Limpar após cada utilização com um pano macio; não usar limpador a vapor nem palha de aço
Reparabilidade	Peças sobressalentes disponíveis através do serviço ao cliente; manutenção por um profissional qualificado
Informações gerais	Uso doméstico apenas; não utilizar para aquecer um ambiente

Perguntas frequentes - FHSM 755 4G DC ON E FRANKE

Como acender um queimador?

Pressione e gire o botão até a posição de ignição (máx). Mantenha premido 3 a 4 segundos para aquecer o termopar, depois solte. Regule a chama girando o botão.

O que fazer se a chama se apagar acidentalmente?

Feche imediatamente o comando do queimador e aguarde pelo menos 1 minuto antes de tentar reacendê-lo. A válvula de segurança corta o gás automaticamente.

Como converter a placa de fogão para outro tipo de gás?

Esta operação deve ser efetuada por um técnico qualificado. É necessário substituir os injectores de acordo com o tipo de gás e ajustar a chama mínima. Os injectores de substituição estão disponíveis junto do serviço ao cliente.

Que tipos de panelas são recomendados?

Utilize panelas adequadas ao diâmetro do queimador (ex: Dupla coroa: 160-240 mm). A chama não deve ultrapassar o fundo da panela. Evite difusores de calor.

Como limpar a placa de fogão?

Limpe após cada utilização com um pano macio e água. Nunca usar limpador a vapor, palha de aço ou produtos abrasivos. Seque cuidadosamente.

O que fazer se um queimador não acender?

Verifique a alimentação de gás e elétrica, se a torneira do gás está aberta, se os injectores não estão obstruídos e se todas as peças do queimador estão corretamente posicionadas.

Posso usar a placa de fogão como suporte de arrumação?

Não. Nunca coloque objetos sobre a superfície de cozedura e não a utilize como bancada de trabalho. Risco de incêndio e danos.

Quais são as distâncias de segurança em relação às paredes?

Distância mínima às paredes laterais: 150 mm; à parede traseira: 50 mm; e 700 mm em relação aos armários superiores.

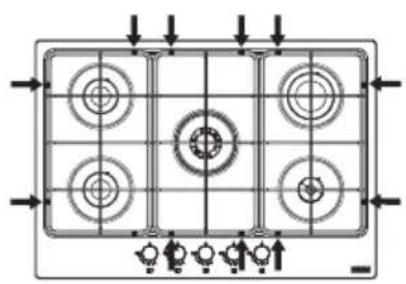

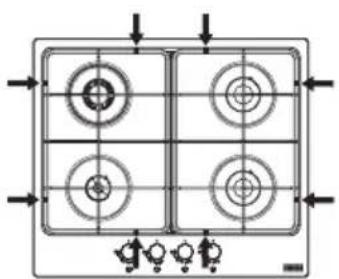

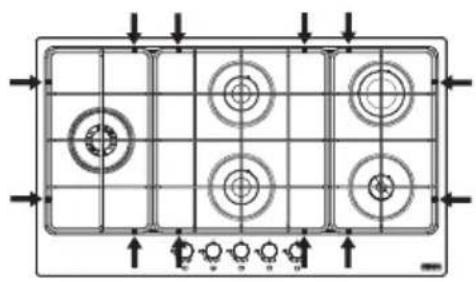

Como recolocar corretamente as grelhas?

Coloque as grelhas com os pés de borracha na orientação correta, conforme indicado pelas setas no manual. Não as coloque ao contrário e não as faça deslizar sobre a placa.

Onde encontrar as peças sobressalentes e o serviço pós-venda?

Contacte o serviço ao cliente Franke através do site www.franke.com. Indique o modelo (Art./Cod.) e o número de série (N.S.) localizados na placa de identificação.

MANUAL DE UTILIZADOR FHSM 755 4G DC ON E FRANKE

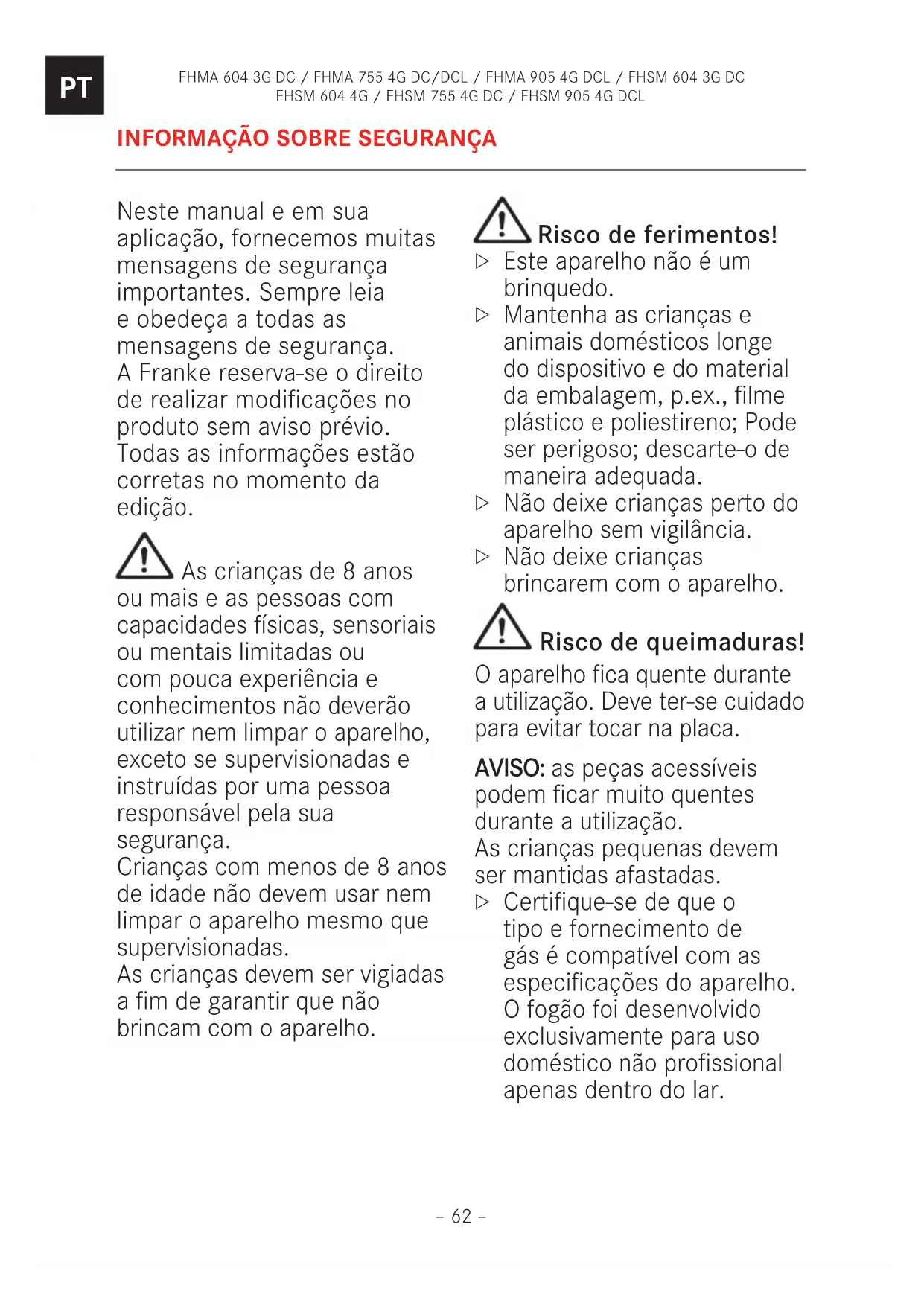

INFORMAÇÃO SOBRE SEGURANÇA

Nestemanual e em sua aplicacao, fornecemos muitas mensagens de segurarca importantes.Sempre leia e obedeça a todas as mensagens de segurarca. A Franke reserva-se o direito de realizar modifications no produits sem avis原先. Todas as informacoes está corretas no momento da edicao.

As crianças de 8 anos ou mais e as pessoas com capacidades ficas, sensoriais ou mentalais limitadas ou com pouca experiencia e conheçimentos nãodeeraoutilizar nem limpar o aparelho, exceto se supervisionadas e instruidas por uma pessoa responsavel pela sua segurança.

Crianças com menos de 8 anos de idade não devem usar nem limpar o aparecido mesmo que supervisionadas.

As crianças devem ser vigiadas a fim de garantir que não brincam com o aparelho.

Risco de ferimentos!

Este aparecido não é um brinqueado.
Mantenha as crianças e animais domesticos longe do dispositivo e do material da embalagem, p.ex., filme plástico e poliestireno; Pode ser perigoso; descarte-o de maneira adequada.
Não deixe crianças perto do aparelho sem vigilência.
Não deixe crianças brincarem com o aparelho.

Risco de queimaduras!

O aparecido Fiona quente durante a'utilisation. Deve ter-se cuidado para fazer tocar na plac.

AVISO: as peças acesseis podem ficar muito quentes durante a utilização.

As criançasPICQUENAS devem ser mantidas afastadas.

Certifique-se de que o tipo e fornecimento de gás é compatível com as espécificações do aparecido. O fogão foi desenvolvido exclusivamente para uso dométrico não profissional apenas dentro do lar.

O tipo de gás para o qual o aparecido está preparado encontrar-seyardspecífico naplaça decharacteristicasnaparte debaixo da base.
Antes da instalacao, certificque-se de que as condições de distribuicao locais (natureza do gás e pressao do gás) e o ajuste do aparelho são compatíveis.
- Este aparecido não está ligado a um equipamento de evacuação de produits de combustão. Deve ser instalado e ligado em conformidade com as normas de instalação em vigor. Deve ser prestada especial atençao aos requisitos relevantes em termos de ventilação.
As condições de ajuste para este equipamento está indicadas na etiqueta (ou placá de caractéristicas).
Preste particular atençao acos regulamentos aplicaxeis relativamente a ventilacao.
Depois de utiliser, désigne a placar nos seuis comandos.
Certifique-se de que os queimadores está frios antes de fechar a tampa, caso o aparecido tenha uma.

Risco deCHOQUE eletrico devido a entrada deliquido!

O aparélo contém componentesétricos.

Certifique-se de que não entra qualquer liquido no aparelho.
Não use vapor pressurizado para limpar o aparelho.
No caso das chamas do queimador se apagarem acidentalmente, desligue o controle do queimador e não tente recender o queimador por pelo menos 1 min.
O dispositivo não deve ser operado por mais de 15 segundos. Se antes isto o queimador ainda não acender, pare de operar o dispositovo e abra a porta do compartmento e/ou aguarde pelo menos 1 minuto antes de tentar uma proxima ignicao do queimador.
Certifique-se de que o disposicao está instalado de forma a permitir desconecta-lo da fonte de alimentacao com uma distancia de abertura decontacto (3 mm) que garanta a desconexao completenessa nas condições de sobretensao de category III.

Certifique-se de que o aparecido está ligado a umsystema de ligaçao à terra em conformidade com os regulamentos atuais.

ATENÇÃO: A utilização de um aparecido de cozedura a gás produz calor, humididade e produits de combustão na divisão onde o mesmo se encontrar instalado.

Certifique-se de que a cozinha tem uma ventilacao adequada, principalmente enquanto o equipoamento estiver em uso: mantenha as abertas de ventilacao natural abertas ou instale um dispositivo de ventilacao mecanica (exaustor com conduita de escape).

• Não opere o aparecido com um temporizador externo ou umsystema分开 de controlo remoto.

ATENÇA: Oprocesso de cozedura tem de ser supervisionado. Um processo de cozedura breve tem de ser continuamente supervisionado.

Não use apareiros de limpeza a vaporem nem jatos de água diretos.

Nunca use esfregões, palha de aço, acido muriático ou outros produits que possam riscar ou marcar a superficie.
Nunca use objetos apiados, poised poderiam danificar os vedantes entre orebordo e a bancada.

Certifique-se de que as zonas de saida de gás está perfeitamente limpas.
Estas instruções apenas são validas se as iniciais do País constarem no equipamento. Se o síbolo não constar no equipamento, é necessário consulutar as instruções和技术icas que devem fornecer as instruções necessarias relativas à ALTERação do equipamento de acordo com as condições de utilização do País.

Risco de incendidio!

Não guarde objetos nas superfícies de cozedura.

AVISO: Cozinhoar

sem vigilência ou de forma automática numa placacom gordura ou oleo é perigoso e pode provoc um incendio. O oleo quente inflamarapidamente.

DADOS TÉCNICOS

FHSM 604 4G

FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL

HMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL

4G 755 DC FHMA/FHSM 905 4G DCL

*TODOS OS MODELOS FHMA

Posão Queimador Capacidade		InjetoresG2020mbar	CapacidadenominalG30	CapacidadenominalG31	Injetores G30/G3128-30/37 mbar	Potência nominal(kW)	Potência reduzida(kW)
4 DC 0,315 1,35			240 240 0,91 3,3*218*218*0,85*3				2,10
3	R	0,286	1,15	218	218	0,85	3
2	SR	0,166	0,97	127	127	0,65	1,75
1 AUX		0,095	0,72	73	73	0,50	1
Pressão(mbar)	min.	17		20	25
	nom.	20		28-30	37
	máx.	25		35	45
Tipo deGás		Gás natural G20			LPGButano G30Propano G31		Cat. II2H3+

CONFIGURAÇÃO DOS MODELOS
Modelo	nr AUX	nr SR	nr R	nr DC	queima-dores N	Fonte de calor	Capacidade nominal total-G20(m3/h)	Capacidade nominal total-G30/G31(g/h)	Ar necessário para a combustão(m3/h)	Potência nominal de gás total instalada(kW)	Potência nominal de LPG gás total instalada(kW)	Peso liquido-bruto (kg)
FHSM 6044G	1	2	1		4	GAS	0,713	545	15	7,5	7,5	8-9,4 (C)7,1-8,5 (E)
FHSM 6043G DC	1	2		1	4	GAS	0,742	567	15,6	7,8	7,8	8-9,4 (C)7,1-8,5 (E)
FHSM 7554G DC	1	2	1	1	5	GAS	1,028	785	21,6	10,8	10,8	10,5-12(C)8,9-10,4 (E)
FHSM 9054G DCL	1	2	1	1	5	GAS	1,028	785	21,6	10,8	10,8	14-15,7 (C)12,5-14,2(E)
FHMA 6043G DC	1	2		1	4	GAS	0,742	545	15,6	7,8	7,5	8,8-10,2 (C)
FHMA 7554G DC	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 7554G DCL	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA905 4GDCL	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	14,5-16,2 (C)

DC = Coroa dupla SR = Semirápido R = Rápido AUX = Auxiliar C = Ferro fundido E = Esmaltado
Fonte de alimentacao = 220-240V; Frequencia da fonte de alimentacao = 50-60Hz; Energia/Corrente = 0,6 Watt

INSTALAÇÃO

A instalacao e conexao eltrica/do gas devem ser realizadas apenas por我个人 especializzato e licenciado. O fabricante recusa qualquer responsabilitadepor lesoes pessoas ou danos materiais por estar fora da conformidade com estas provisos. A ligacao do gás deve estar em conformidade com os regulamentos em vigor no País na altera da instalacao.

Certifique-se de que o aparecido está ligado diretamente à tomada de alimentação. Certifique-se de que não são utilizados adaptadores, fichas multiplas ou cabos de extensão para ligar o aparecido.

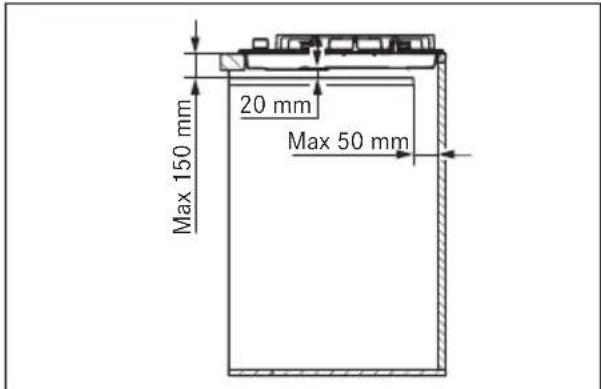

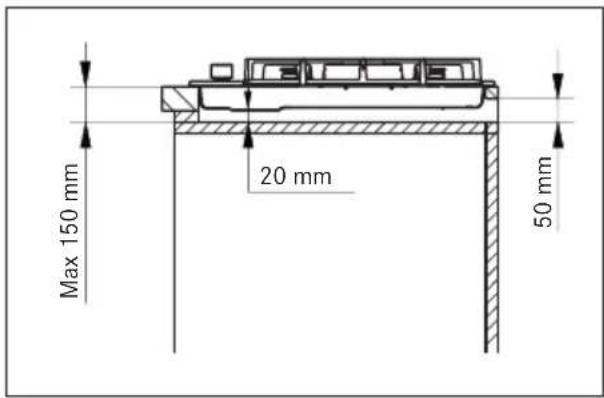

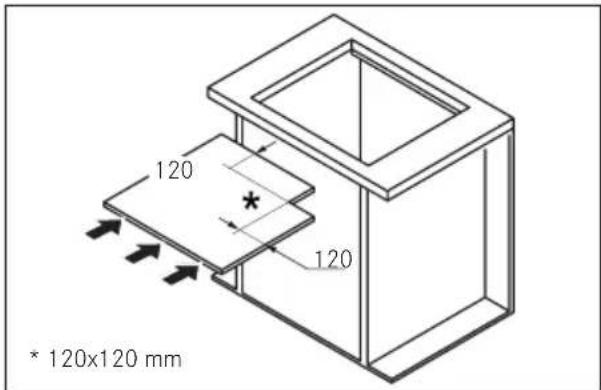

Requisitos do armário

Este manual refere-se a uma placacagas encastrada de classe 3 e tipo Y relativamente a parte elétrica.

O tubo de gás não deve entrada em conta com as laterais de qualquer forno sob o fogão. Relativamente às unidas montadas, os componentes (materiais plácicos e madeira folheada) devem ser montados com colas resistentes ao calor (min. 100^ ): colas e materiais inadequados fazem com que as peças se deformem e se soltem.

A ventilacao dos recintos deve estar em conformidade com a regulamentacao local. Oovel da cozinha deve deixar espaço sufiente para as ligações electrolyicas.

Importante: estas aparehos são do tipo "Y" no que respeita ao grau de protecao contra perigo de incendio. A distancia minima da borda do aparelho é de 150 mm para a parede lateral, 50 mm para a traseira e 700 mm para qualquer gabinete acima dele. Recomenda-se encastrar este aparelho em bancadas de 40 mm de espessura. No caso de as medidas serem differentes, eventuales alteracoes terao de ser geridas pelo的技术ico.

Nota: Se houver um exaustor instalado acima do fogão, consulte as instruções de montagem do exaustor para obter a distência a ser respeitada.

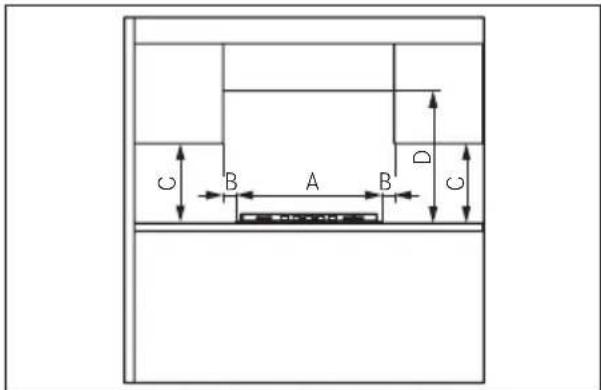

DIMENSOES MINIMAS (MM)

$$ \begin{array}{l} \mathrm {A} = 5 9 0 / 7 3 0 / 8 8 0 \mathrm {B} = 5 0 \ C = 4 0 0 D = 7 0 0 \ \end{array} $$

Se o aparelho não for instalado acima de umorno: arranje um defletor separator.

PT

Este aparelho é fixo à unidade com os suportes ecessórios fornecidos.

Certifique-se que ha um acesso livre para fixar os elementos na parte dianteira e traseira après a instalacao do aparelho.

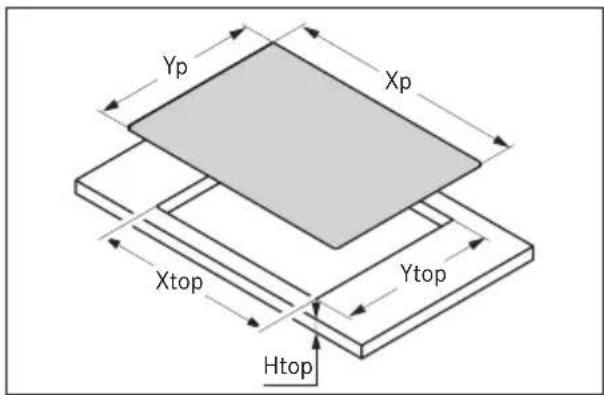

Prepare o orificio na bancada de acordo com as dimensoes indicadas. Certifique-se de que cumpre as dimensoes indicadas.

Modelo Xp Yp X			top	Y top	H top
FHSM 604 3G DC	590	510	560	480	40
FHSM 604 4G	mm	mm	mm	mm	mm
FHMA 604 3G DC
FHSM 755 4G DC	730	510	560	480	40
FHMA 755 4G DC/DCL	mm	mm	mm	mm	mm
FHSM 905 4G DCL	880	510	840	480	40
FHMA 905 4G DCL	mm	mm	mm	mm	mm

Aplique uma tira vedante a volta do orificio e posicao a plac.
Fixe o aparelho com os parafusos e suportes.
Remova qualquer excesso de tira vedante.

Ligação ao fornecimento de gás

Ligue o aparecido ao fornecimento de gás de acordo com os regulamentos atuais, apenasAFPados de se certificar de que foi preparado para o tipo de gás a utiliser. Caso contrário,realize as operações descritas no parágrafo "Substituição de injetores".
Relativamente ao gas liquido, use reguladores de pressao que estejam em conformidade com os regulamentos atuais.

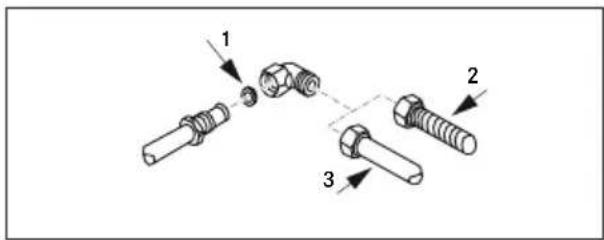

A ligaçao ao fornecimento de gás deve ser feita de das forma:

A. Ligue a plac a gasutilizing um tubo de cobre rigido com 12 mm de diametro (3). Para garantir uma boa vedao, use a junta de elastomero fornecida como acessario (1).
B. Ligue a placarutilizando um todo de aço flexivel de superficiecontinua (2).Tambemeste caso,para garantiruma boa vedacao usea junta fornecida como acessario (1).

O comprimento maximalo da mangueira é de 2 metros lineares.

Importante: se for utilizesa umangueira de aço inoxidavel,ela deve ser instalada de modo a não tocar nenhumpeça molev da mobilia. Ela deve passar através de umá area onde não ha obstruções e onde é possivel inspecioná-la em todo seu comprimento.

• Após conectar o fornecimento de gás, acenda os queimadores e gire os botões da posção Tmaxa para a minima e verifique a estabilitação da chama.
  Depois de efetuar a ligaçao, use agua com sabão para verificar se ha alguma fuga.

Para Reino Unido, Irlanda do Norte e Republica da Irlanda.

Ligação eletrica

A plac da FRANKE é fornecida com um cabo de alimentação de 3 nucleos com terminais livres.

Certifique-se do seguinete:

• As caracteristicas da fonte de alimentacao eletrica da sua casa (tensao, saida e corrente maximas) são compatíveis com as da sua plac FRANKE.
• A ficha e a tomada pode ser acedidas com dificuldade e está dispostas de forma a que nenhuma parte com currente fique acessivel quando se insere ou remove a ficha.
• Éutilizzato um cabo de 3 × 0,75 ~mm^2 tipo H05RR-F para placas totalmente a gás quando se substitui o cabo de alimentação.
• Os terminais deinous aparehos não está ligados à mesma FHA.
• As polaridades dos terminais livres (Azul = Neutro = (1)/Amarelo e Verde = Terra = (2)/Castanho = Corrente = (3)) são respeitadas.

Ajuste para temas differentes de gás

Aviso:Esta operação deve ser realizada por um专业技术o qualificado

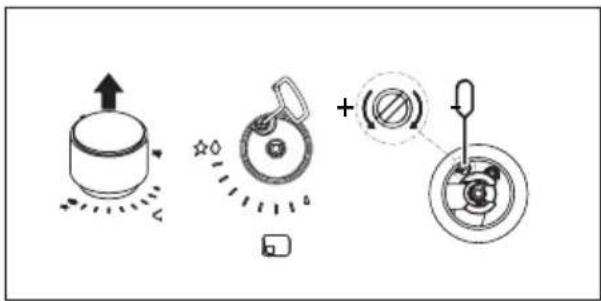

Ajuste minimo da chama

Remova o botão.
Insira a chape de fenda entre a gaxeta e a tampa até que ela alcance o parafuso de ajuste.
Ajuste a chama minima rodando o parafuso de ajuste no sentido dos ponteiros do relógio para diminuiar a chama e no sentido contrário para a会上出。A chave de parafusos para o ajuste é fornecida com os acessórios.

Substituir os injetores

Injetores não foramecidos devem ser solicitados ao service ao cliente.

Important: todos os apareiros estao predefinidos de fabrica para gas natural (G20). Se se for utilizes um tipo diferente de gas, mude os injetores da segunte forma:

• Remova as grelhas, tampas dos queimadores e difusores de chamas;
• Desenrosque os injetores e substitua-osPelos fornecidos e adequados ao fornecimento de gás,certificando-se de que a marca corresponde à指示a naabela;
• Volte a instalar os difusores de chamas, tampas dos queimadores e grehas; Estes queimadores não necessitam de ajuste de ar.

Aceder à plac

Para aceder ao tabuleiro que contentem as peças functionais, proceda da segunte forma:

• Remova as grelhas, tampas dos queimadores e difusores de chamas;
• Remova os botões, deslizando-os para forados pinos;
• Remova os parafudos que fixam os queimadores a plac;
• Levante a plac.

Important: Ao converter o aparecido para um tipo diferente de gás, colque o adesivo correspondente (fornecido como acessório) no lugar especial na placá de dados. Para operação com LPG (G30 ou G31), o parafuso de ajuste da chama minima deve estar totalmente enroscado até baixo. Estes aparehos são fornecidos no cat. II 2H3+.

UTILIZACAO PREVISTA

ATENÇA: Este equipamento destina-se a ser realizado apenas para cozinha. Não deve ser realizado com outros fins, por exemplo, para aquecer uma divisão.

Não puxe pelo aparecido ou pelo cabo de alimentação para o desligar da tomada.
Feche a torneira de fornecimento de gás se a placā não estiver a ser realizada.

Risco de queimaduras!

Não toque nas grelhas onde se pousam os tachos durante a utilização.
Não toque o aparecido com partes molhadas no corpo.

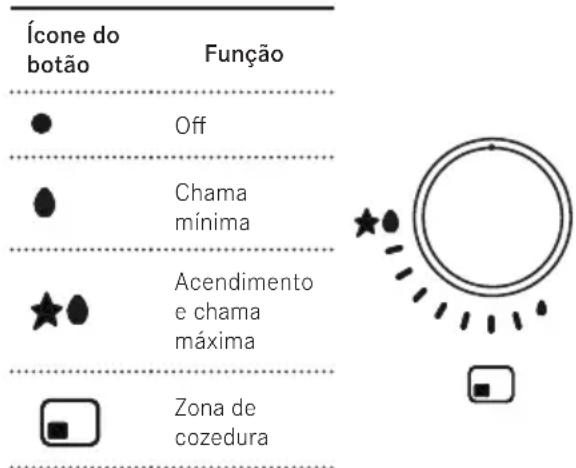

Acender os queimadores

A placacende-se com os botoes de controlo. Para acender os queimadores, proceda como se segue:

• Carregue e rode o botão do queimador respetivo até a posicao de acender e de lume no maximo.
• Mantenha o botão corregado para baixo durante 3 a 4 segculos para permitir que as fáscaras acendam o gás que saí do queimador e permitir que o termopara aqueça.
• Em seguida, solte o botão e, rodando no sentido contrário aos ponteiros do relógio, regule a chama conforme desejar. Se a chama não se mantiver acesa, repita a operação desde o passo 1.

A placá é um produit de uso diário: sinais de uso como riscos ou abrasão visível do material proveniente de tachos ou utensílos de cozinha são normais. Umautilização intensiva provocamais sinais visíveis deutilização. Nesses casos, o aparecido continua a funciona na perfeicao e não se justifica uma reclamação. A segança está sempre garantida.

Não use o aparecido como bancada de apoio.

Para evitar danos ao aparelho:

No caso de falhaTERMICA,deslige a placasolidapemitaquearrefecaccompletamente.
Não ponha pratos em cima. Não arrefeca com água fria em circunstência alguma.
Nao suba para o aparelho.

O aparecido é fabricado em conformidade com o padrão de segurar relevante em vigor e nos requisitos de segurar da Diretiva de Gás.

Válvula de seguranca automatica

Estas placas tem um disposicao de seguranca que fecha automaticamente o fluxo de gascaso a chama se apague acidentalmente devido a correntes de ar, a uma panela que derrama ou a uma interrupcao temporaria do fornecimento de gás. Este disposicao é ativado aproximamente 30segundos antes de a chama se apagar.

Utilização do queimador

Para um menor consumo de gás e melhor eficiência, use tachos com larguras adequadas aos queimadores, certificando-se de que a chama não ultrapassa os rebordos (cumprir com aanela a seguir):

Queimador	Fundo do recipiente min.-max. (recomendado)
Coroa dupla 160 - 240 mm
Rápido 140 - 220 mm
Semi-rápido 140 - 200 mm
Auxiliar 60 - 140 mm

Autilização de tachos maiores do que opecifiedo pode resultar em aquecimento excessivo dos botões e tempo e, em caso de uso prolongado, amarelece acobertura (se for de aço inoxidavel).

A Franke declina qualquer responsabilitadepor danos devidos a esse tipo deutilização.(Fig.1).

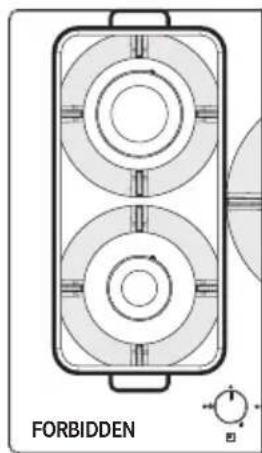

Não coloque a mesma panela emdoes queimadores.(Fig.1).
- São utilizeuousqueimadoresa funcionaremao meso tempo com um unico recipiente,comouma caarola ou uma frigideira de peixe.(Fig.1).
Autilização inadequada das grehas pode danificar a plac: não coloque as grehas em posicao invertida nem as deslize sobre a plac.
Em caso de'utilisation de chapas de ferro fundido, pedras de grelhar ou panelas e tachos em terracota, não os utilize durante mais de 20 minutos e, em caso de necessidade de um periodo de cozedura mais prolongado, ajuste o queimador para a temperatura minima.
- Não é recomendado'utilizar difusores de calor tais como malhas de metal ou qualquer除外 tipo.

ATENÇA: O uso de frigideiras ou panelas particulares pode causar uma ligeira deformação temporária da superficie de cozimento em aço. Isso é normal e não afeta a operação do aparelho.

Fig. 1

Posicao correta das grelhas

Certifique-se de colocar as grelhas com os pés de borracha na posicao correta como indicado pelas setas nas figuras abaixo:

LIMPEZA E CUIDADO

Risco de queimaduras!

Não limpe o aparelho e seuas acessórios até que estejam frios.
Não use liquidos inflamáveis perto do aparelho.

Os alimentos que caiam ou se fixem.
acidentalmente na superficie ou nos elementos
funcionais ou estéticos da placanão devem ser
ingeridos.

Limpar o aparelho

Limpe a placapós cadautilização para evaporar que os resíduos de alimentos queimem.
Para limpar os resíduos de alimentos, use um pano macio ou uma esponja com água. Recomendamos a utilizesão de produits de limpeza protetores.

• Remova imeditamente quaisquer alimentos acucarados que tenham derramado para cima da plac.
  Para registrar a formação de depositos de calcário, seque sempre o aparecido quando passar um pano humido.
  Limpe as grelhas, as tampas dos queimadores e os difusores de chamas com agua quente com sabão, certificando-se de que os seca cuidadosamente. Não lave na boa de lavar loça. Certifique-se de que as zonas de saída de gás está perfeitamente limpas.
  A cor natural das grelhas onde se pousam os tachos no local onde estas são pousados pode alterar com o tempo devido ao calor.

MANUTENÇÃO E REPARACÇÃO

Antes de qualquer operacao de manutencao,
desconecte o aparelho da fonte de
alimentacao principal.

Certifique-se de que a manutenção dos componentesétricos é efetuada apenas pelo fabricante ouPGA assistência ao cliente. Utilize apenas peças sobresselentes originais.
- Certifique-se de que os cabos danificados são substituções apenas pelo fabricante ou pela assistência ao cliente.

Quando contactar a assistencia ao cliente, indique as seguintes informacoes:

• tipo de avaria
• modelos do aparelho (Art./Cod.)
• nombre de série (N.S.)

Esta informação épresentada na placadecaracteristicas, no folheto ou por baixo daplaca.

Se a placanão estiverafuncionar corretamente,antes decontactar o Centro deAssistencia Técnica da Franke,consulte o Guia de resolucao de problemas para determinar o problema:

GUIA DE RESOLUÇAO DE PROBLEMAS

Tipode problemaVerifique se:

A

O queimador não acende, não fica aceso ou a chama não é uniforme

1 O abastecimento de gás ou de eletricidade não está desligado/cortado
2 A tomeira de fornecimento de gás não está aberta
3 A botija de gás recarregável (gás láquido) não está vazia
4 As aberturas do queimador não está entupidas
5 Os terminais da tomada não estádecessos
6 Todais peças do queimador nao foram posicionadas corretamente
7 Nao existem correntes de ar perto da plac
8 Ao acender o queimador, o botão não foi pressionado por tempo suficiente para ativar o dispositivo de proteção (consulta a págnica 69, "Utilização prevista").
9 As aberturas do queimador não está entupidas perto do termopar
10 O ajuste minimo de gás não está correto.
11 A parte inferior do recipiente não está perfeitamente plano.
12 O recipiente não está centralizzato no queimador
13 As grelhas nao foram substituções ou estáposicionadas de forma incorrente
11 A parte inferior do recipiente não está perfeitamente plano.
12 O recipiente não está centralizzato no queimador
13 As grelhas nao foram substituções ou estáposicionadas de forma incorrente

B

Os recipientes (tachos,
panelas, chaleiras) não
estão estáveis

Se, depuis das verificações acima, o problema persistir, entre em contacto com o Centro de Assistência Tecnica da Franke mais proxies.

ELIMINAÇÃO

Embalagem

Desligue o aparelho da alimentacao. Com um aparelho fixo, isto tem de ser efetuado por um eletricista qualificado.

Eliminação

O*simbolo no produit ou na embalagem indica que o aparecido não deve ser eliminado no lixo domestico.

Elimine o aparelho recorrido a um punto de recolha de residuos especializzato em dispositivos eletronicos e elétricos.

Em conformidade com a Diretiva 2012/19/UE relativa à redução de substâncias perigosas realizadas em apareiros electricos e eletronicos e à eliminação de resíduos.

Uma recolha de resíduoseparada adequada do aparelho eliminado para posterior reciclagem, tratamento e eliminação amiga do ambiente ajuda a fazer um impacto potencialmente negativo no ambiente e na saude e faculta a reciclagem dos materiais realizados na construção de aparelhos.

ASSISTÊNCIA AO CLIENTE

Consulte o endereço de contacto do seu País na ultima páginou nonoxso website em www.franke.com
