Typ produktu	Wbudowana płyta gazowa
Marka	Franke
Model	FHSM 755 4G DC ON E
Kategoria	Kuchenka (płyta grzewcza)
Liczba palników	5
Typy palników	1 Podwójna korona (DC), 2 Szybkie (R), 1 Półszybki (SR), 1 Pomocniczy (AUX)
Wymiary płyty (Dł x Szer x Wys)	730 x 510 x 40 mm
Wymiary wnęki (Dł x Szer)	560 x 480 mm
Masa netto	Ok. 11 kg
Zasilanie elektryczne	220-240 V ~ 50/60 Hz, 0,6 W
Rodzaj gazu	Gaz ziemny G20 (20 mbar) i LPG G30/G31 (28-30/37 mbar)
Kategoria gazowa	II 2H3+
Całkowita moc zainstalowana	10,8 kW (gaz)
Bezpieczeństwo	Zawór bezpieczeństwa termoelektryczny (automatyczne odcięcie gazu w przypadku zgaśnięcia płomienia)
Zapłon	Wbudowany elektroniczny zapłon za pomocą pokręteł
Materiał powierzchni	Stal nierdzewna lub emalia (w zależności od wersji)
Konserwacja i czyszczenie	Czyścić po każdym użyciu miękką ściereczką; nie używać myjki parowej ani wełny stalowej
Możliwość naprawy	Części zamienne dostępne przez serwis; konserwacja przez wykwalifikowanego specjalistę
Informacje ogólne	Tylko do użytku domowego; nie używać do ogrzewania pomieszczenia

Często zadawane pytania - FHSM 755 4G DC ON E FRANKE

Jak zapalić palnik?

Naciśnij i przekręć pokrętło do pozycji zapłonu (max). Przytrzymaj wciśnięte przez 3-4 sekundy, aby podgrzać termoparę, a następnie puść. Wyreguluj płomień, obracając pokrętło.

Co zrobić, jeśli płomień zgaśnie przypadkowo?

Natychmiast zamknij zawór palnika i odczekaj co najmniej 1 minutę przed próbą ponownego zapalenia. Zawór bezpieczeństwa automatycznie odcina gaz.

Jak przekonwertować płytę na inny rodzaj gazu?

Czynność ta musi być wykonana przez wykwalifikowanego technika. Należy wymienić dysze w zależności od rodzaju gazu i wyregulować minimalny płomień. Zapasowe dysze są dostępne w serwisie.

Jakie rodzaje garnków są zalecane?

Używaj garnków dostosowanych do średnicy palnika (np. Podwójna korona: 160-240 mm). Płomień nie powinien wystawać poza dno garnka. Unikaj rozprowadzaczy ciepła.

Jak czyścić płytę grzewczą?

Czyścić po każdym użyciu miękką ściereczką i wodą. Nigdy nie używać myjki parowej, wełny stalowej ani środków ściernych. Dokładnie wysuszyć.

Co zrobić, jeśli palnik nie zapala się?

Sprawdź zasilanie gazem i elektryczne, czy zawór gazu jest otwarty, czy dysze nie są zatkane oraz czy wszystkie części palnika są prawidłowo ustawione.

Czy mogę używać płyty jako półki do przechowywania?

Nie. Nigdy nie kładź przedmiotów na powierzchni grzewczej i nie używaj jej jako blatu roboczego. Ryzyko pożaru i uszkodzeń.

Jakie są odległości bezpieczeństwa od ścian?

Minimalna odległość od bocznych ścian: 150 mm; od tylnej ściany: 50 mm; oraz 700 mm od górnych szafek.

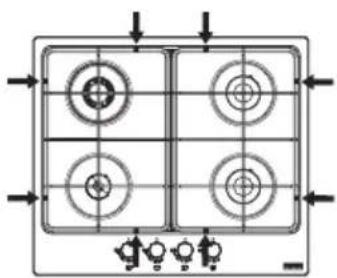

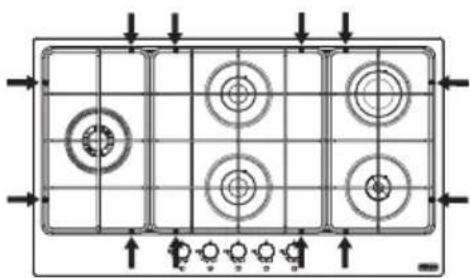

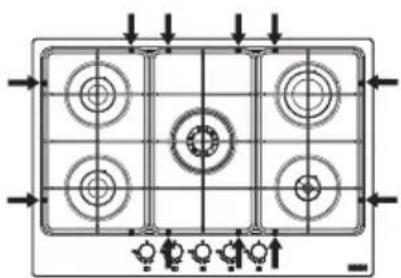

Jak prawidłowo umieścić ruszty?

Umieść ruszty z gumowymi nóżkami we właściwej orientacji, zgodnie ze strzałkami w instrukcji. Nie kładź ich do góry nogami i nie przesuwaj po płycie.

Gdzie znaleźć części zamienne i serwis?

Skontaktuj się z serwisem Franke przez stronę www.franke.com. Podaj model (Art./Kod) i numer seryjny (N.S.) znajdujące się na tabliczce znamionowej.

INSTRUKCJA OBSŁUGI FHSM 755 4G DC ON E FRANKE

PL Instrukcja obsfugi

Pfytagazowa

Spotbrebi se pripevnje k Jednotce pomoci dodanych drzaku a prisluosenstvi.

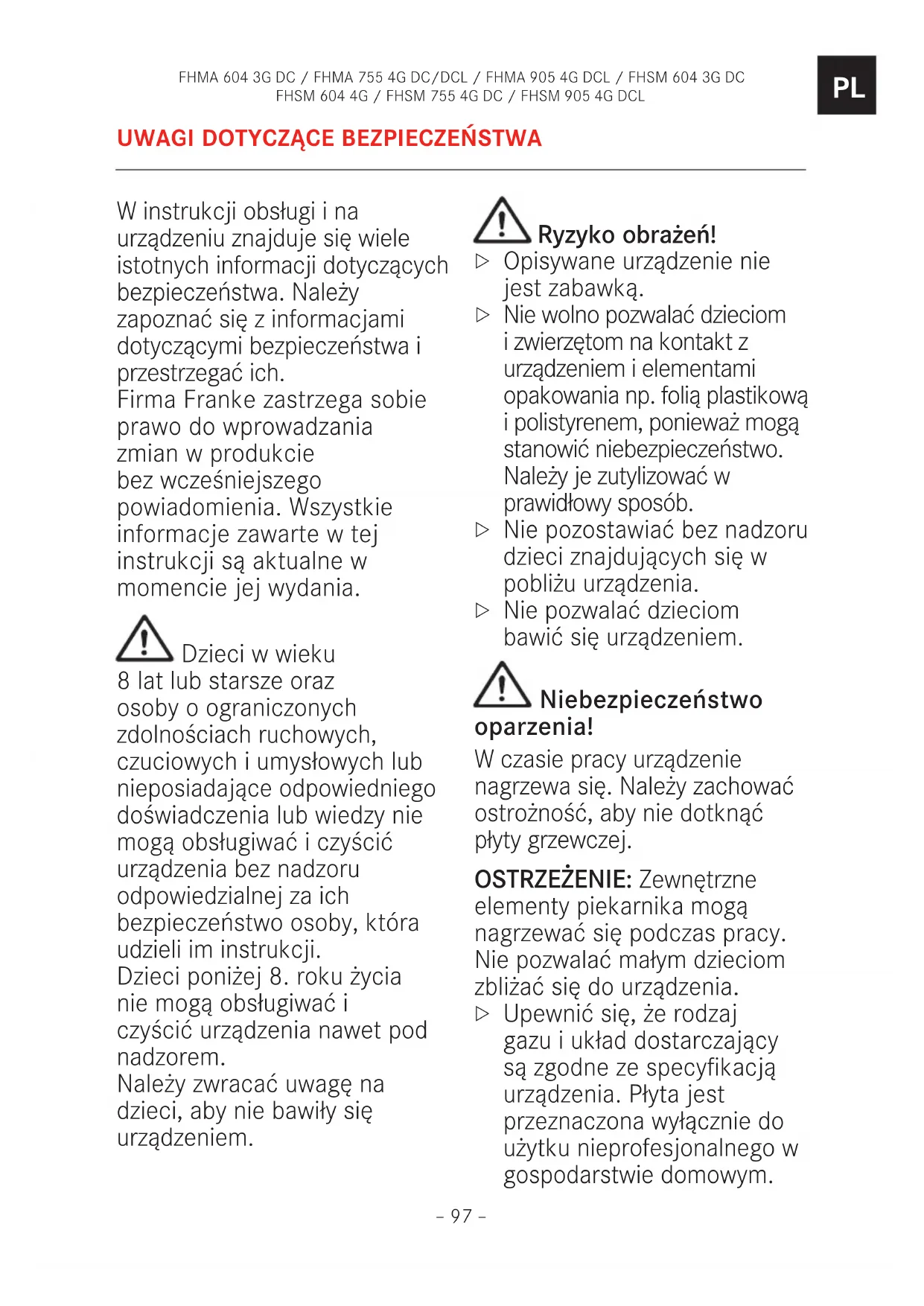

W instrukcji obslugi i na urzadzeniu znajduje sie wiele istotnych informacji dotycznych bezpieczeniastwa. Naleźy zapoznać są z informacjami dotycznych bezpieczeniastwa i przyestrzegać ich. Firma Franke zastrzega)soble sprawo do wprovadzania zmian w produktkie bezwczesniejszego powiadomienia. Wszystkie informatie zawarte w tej instructukcji są aktualne w momencie jej wydania.

Dzieci w wieku

8 lat lub starsze oraz osoby o ograniczonych zdolnosciach ruchowych, czuciowych i umysłowych lub nieposiadajace odpowiedniego doświadczenia lub wiedzyNie mogą obstugiwac i czyscić urzadzenia bez nadzoru odpowiedzialnej za ich bezpieczenstwo osoby, która udzieli im instrukcj. Dzieci poniżej 8. roku zyciaNie mogą obstugiwac i czyscić urzadzenia nawet pod nadzorem. Naleź zwracać uwage na daneci, abyNie bawity sie urzadzeniem.

Rzyko obrażen!

Opisywane urzadzenie nie jest jabawk.
Nie wolno pozwalać daneciom i zwierzętom na kontakt z urzadzeniem i elementami opakowania np. folią plastikowa i polistyrenem, poniewañ moga stanowy niebezpieczność. Naleź je zutylizowej w sprawidłowy sposob.

Nie pozostawiać bez nadzoru daneci znajdujacych są w povlizu urzadzenia.
Niewozwalaczieciombawic sie urzadzeniem.

Niebezpieczeniawozenia!

W czasie pracy urzadzenie
nagrzewa sie. Naleź y zachować
ostrożnosć, aby nie dotknąc
plyty grzewciej.

OSTRZEZENIE: Zewnetrzne elementy piekarnika moga nagrzewać sie podczas pracy. Nie pozwalać małym;dzieciom zblżć sie do urzadzenia.

Upewnić sie, ze rodzaj gazu i uład dostarczajcy są zgodne ze specyfikacja urzadzenia. Pfyta jest przyznaczona wy)—cznie do uzytku nieprofesjonalné go w gospodarstwie domowym.

Rodzaj gazu, do którego przystosowane jest urzadzenia podany jest na tabliczce znamionowej na spodzie urzadzenia.
Przed montaquem nalezy upewnić sie,czy lokalne warunki dystrybuci (rodzaj gazu i seinem ciñnienie) oraz regulacja urzadzenia są ze soba zgodne.
Urzejdenie nie jest podlączone do urzejdenia odpradowazajacego produkty spalania gazu. Musi byc ono zamontowane i podlączone zgodnie z aktualnymi przyopsisami dotyczymi montaqu. Nalezy zworci czegolna uwage na odpowiednie wymagania dotyczne wentylacji.
Informacja dotyczze regulacje urzadzenia znajdujasie na etykiecie (lub na tabliczce znamionowej).
Naleź wrotocic szczególna uwage na obowiazujuce przypepies dotyczem wentylacji.
Po zakończeniu korzystania z płyty naleź wyłączyć ja za pomocą elementów sterujacych.
Upewnić sie, ze palmiki są zimne przyd zamknęciemPokrywy, jestli urzadzenia ja posiada.

!Rzyko porazenia przemw przypadku przychodostania siecieczy do wnetrza urzadzenia!

Urzadzenie zawiera podzespoły elektryczne.

Zapobiegać przyedostawaniu sącieczy do wegrzura urzadzenia.
Nie czyscić urzadzenia para wodna pod ciñnieniem.
W razie przypadkowych zgaszenia płomienia na palniku, naleź wyłączyc pokrétto palnika iNie zapalac go ponownie przy upływm co najmiej 1 minuty.
Urzejdenia nie nalezy uruchamiac przydzej nic 15 sekund. Jesli po upywie 15 sekund palnikNie zapali sie, nalezy przerwać uruchamianie palnika i otworzyc drzwi komory i/ lub odczekać co najmiej 1 minuţe przyd ponowna proba zapalenia palnika.
Upewnić sie, ze urzadzenia zostano zamontowane w sposob umozliwajćy odłaczenia go od sieci, z odstepem otwarcia styków (3 mm) zapewniajćym calkowite odłaczenia w warunkach przypiecie kategorii III.
Upewnić sie, ze urzadzenie jest podłaczone do prawidłowego uziemienia zgodnia z obłowiazujacymi przypisami.

Podczas korzystania

z płyty gazowej
w pomieszczeniu, w ktoplym jest ona zamontowana, powstaje ciepło, wilgoć i produkty spalania gazu.

Naleź upewnić są, ze kuchnia posiada dobra wentylacja, zwlaszcza podczas korzystania z urzadzenia - wszystkie owry wentylacji grawitacyjnej musza byc otwarte lub naleź zamontowac wentylacje mechaniczną (mechaniczny okap kuchenny).
Nie uzywać urzadzenia z zewétrznym zagarem ani oddzielnym systemem zdalnégo sterOWania.

Proces gotowania powinien
byc nadzorowy. Krótkotrwaty
proces gotowania powinien byc
nadzorowy przy czy czas.

Nie stosować myjek parowych aniNieczyscić bezposrednio strumieniem wody.
Nigdy nie stosować metalowych myjek, wieły stalowej, kwasu solnego i innych substancji oraz produktów, które mogość zarysować lub uszkodzić powierzchnie kuchenki.

Nieuzywać ostrych przymiotów, gdyż moga one uszkodzić uszczelnienia pomiedzy listwa a blatem.
Upewnic sie, ze obszary wylotu gazu nie są zanieczyszczone.
Niniejsze instrukcje major zastosowanie tylkowtedy, jesti na urzadzeniu zamieszczony jest symbol kraju. jesti na urzadzeniu niemasymboli, nalezy siegnacdo instrukcji technicznych,ktore powinny zwieracniezbedne wskazowych, dotyczace dostosowania urzadzenia do warunkowuzytkowania w danym kraju.

Rzyko pożaru!

Nie przechowyac przyedmiotów na powierzchniach przyeznaczonych do gotowania.

OSTRZEŽENIE:

Pozostawianie zywnosci gotowanej na pplycie bez nadzoru lub w trybie automatycznym przy uzyciu tuszczu lub oleju jest niebezpiecze i moze prowadzić do pożaru. Rozgrzany olej Łatwo ulega zapłonowy.

DANE TECHNICZNE

FHSM 604 4G

FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL
HMA 7554G DCL EHSM/EHM

4G 755 DC EHMA/FHSM 905 4

Połozenia Palnik Wydajnosć
		Znamionowa G20	Dysze G20 20 mbar	Wydajnosć znamionowa G30	Wydajnosć znamionowa G31	Dysze G30/G31 28 - 30/ 37 mbar	Moc znamionowa (kW)	Moc ograniczona (kW)
4 DC 0,315 1,35				240 240 0,91 3,3 *218 *218 *0,85 *3				2,10
3	R	0,286	1,15	218	218	0,85	3	1,30
2	SR	0,166	0,97	127	127	0,65	1,75	0,70
1	AUX	0,095	0,72	73	73	0,50	1	0,65
C)iśnienie (mbar)	min	17		20	25
	nom	20		28-30	37
	max	25		35	45
Typ gazu		Gaz ziemny G20			LPG Butan G30 Propan G31		Kat. II 2H3+

*WSZYSTKIE MODELE FHMA

KONFIGURACJA MODELU
MOD.	nrAUX	nrSR	nrR	NrDC	Liczbapników	Zródlciepta	Całkowita wydajnosć znamionowa G20 (m3/h)	Całkowita wydajnosć znamionowa G30/G31 (g/h)	Powietrzej potrzebne do spalania (m²/h)	Całkowita moc znamionowa (kW)	Całkowita moc znamionowa LPG (kW)	Waga netto-brutto (kg)
FHSM 604 4G	1	2	1		4	GAS	0,713	545	15	7,5	7,5	8-9,4 (C) 7,1-8,5 (E)
FHSM 604 3G DC	1	2		1	4	GAS	0,742	567	15,6	7,8	7,8	8-9,4 (C) 7,1-8,5 (E)
FHSM 755 4G DC	1	2	1	1	5	GAS	1,028	785	21,6	10,8	10,8	10,5-12(C) 8,9-10,4 (E)
FHSM 905 4GDCL	1	2	1	1	5	GAS	1,028	785	21,6	10,8	10,8	14-15,7 (C) 12,5-14,2(E)
FHMA 604 3G DC	1	2		1	4	GAS	0,742	545	15,6	7,8	7,5	8,8-10,2 (C)
FHMA 755 4G DC	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 755 4GDCL	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 905 4GDCL	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	14,5-16,2 (C)

DC = Double Crown (podwojna korona) SR = Semi-Rapid (srednio szybki) R = Rapid (szybki) AUX=Auxiliary (dodatkowy) C = Cast Iron (zeliwo) E = Enameled (emaliowany)
Zasilanie = 220 - 240V Czestotliwoś zasilania = 50 - 60Hz Moc/natęzenia = 0,6 Watt

MONTAZ

Montaż urzadzenia wraz z podłaczeniem do instalacji elektrycznej/gazowejMZebyc wykonywany wyłacznie przyez wyspecializowane i wykwalifikowane osoby. Producent nie ponosi odpowiedzialnosci za urazy lub uszkodzenia spowodOWane nieprzestrzeganiem tychzasad. Przylacze gazu musi byc zgodne z przyepisami krajowymi obowiazujacymi w chwili montazu.

Urzadzenie podłaczać bezposrednio do gniażda zasilania. Do podłuczania urzadzenia nie uzywać adapterów, rozgałęzników ani przyȩźaczy.

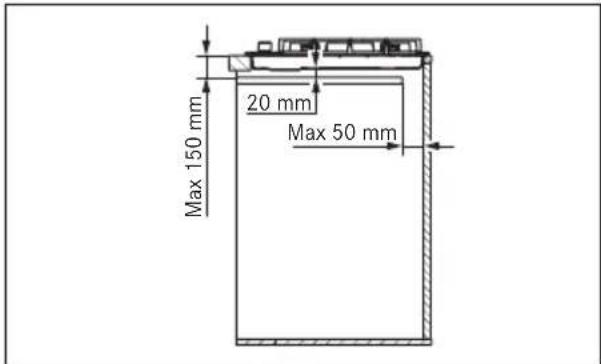

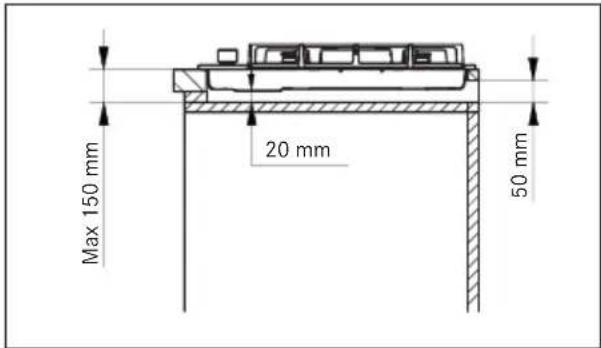

Wymagania dotyczęszański

Niniejsza instrukcja opisuje ptye gazowa do
zabudowy klasy 3 i elementy elektryczne typ Y.
Przewod doprowadzajcy gaz nie maye styka c
sie z zdynam bokiem kuchenki pod ptya.
Meble, w ktorych zamontowane ma byc
urzadzenie do zabadwy, musza byc wykonane
z materialow (tworzywa sztuczne i drewno
fornirowane) taczonych klejami odpornymi
na wysokie temperatury (min. 100^) Nieodpowiedie materiały i kleje moga
doprowadzić do zawijania i oddzielania.
Pomieszczenia powinny spehniać lokalne
przepisy dotyczze wentylacji.
Ilośc wolnego.), mejsca w elemencie zabadwy
kuchennej przyznaczonym do montazu
urzadzenia musi umozliwiać wykonanie
połaczenia elektrycznych.

Wazne: urzadzenia oznaczone są klasą „Y" ochry przed pozarem. Minimalna odlegostoć od krawędzi urzadzeniawynosi 150 mm dla sciany bocznej, 50 mm dla czȩsci tylnej i 700 mm dla dowolnej szafki znajdujacej sie nad urzadzeniem. Zalecana grubosć btalu, w którm naleź yabadowej urzadzenia,wynosi 40 mm. W przypadku innych wymiarów ewentualne modyfikacja musza byc przygotowane przytechnika.

Uwaga: Jesli nad plytamy montowany jest okap, nalezy sprawdzić odlegostość montazu w instrukcji montazu okapu.

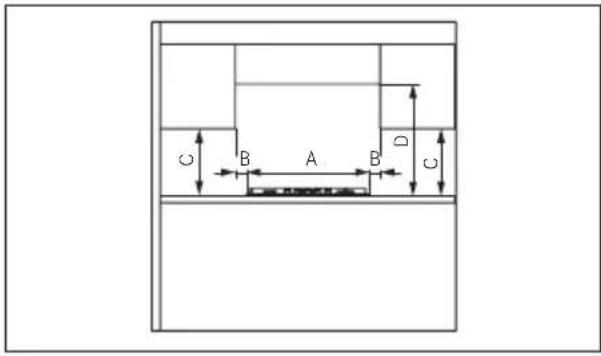

MINIMALNE WYMIARY (MM)

A-590/730/880B-50

C=400D=700

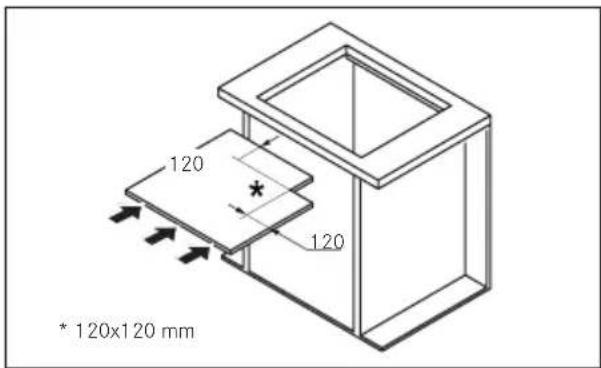

Jesi urzadzenie nie jest montowane nad piekarnikiem: nalezy zamontowae przygodę oddzielajęc.

Proces jabudowy

Urzadzenie montowane jest w meblach za pomocag wsporników i dołaczonych akcesoriów.

W przydzenia musi byc pozostawiony swobodny dostep do elementow montażowych.

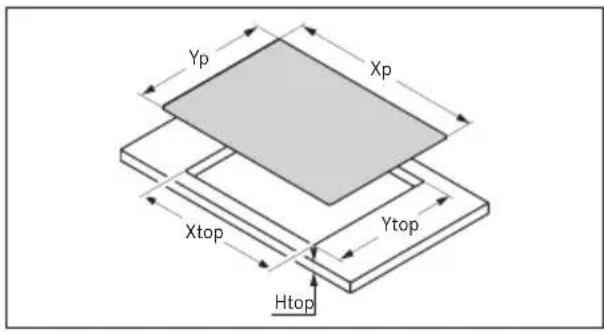

Otwór do montazu w blacie nalezy wykonac zgodnie z podanymi wymiariam. Dopilnowac, aby podane wymiary otworu i frezowania zostaly zachowane.

Model	Xp	Yp	X góra	Y góra	H góra
FHSM 604 3G DC	590	510	560	480	40
FHSM 604 4G	mm	mm	mm	mm	mm
FHMA 604 3G DC
FHSM 755 4G DC	730	510	560	480	40
FHMA 755 4G	mm	mm	mm	mm	mm
DC/DCL
FHSM 905 4G DCL	880	510	840	480	40
FHMA 905 4G DCL	mm	mm	mm	mm	mm

Uszczelnic otwor i umieszci w nim ptye.
Zamocawac urzadzenie za pomocag rub i wspornikow.
Usunac nadmiar uszczelnienia.

Podłuczanie przyzewodu doprowadzajęcego gaz

Podłaczycz przewod dostarczajcy gaz do urzadzenia zgodnia z obowiazujacymi przypisami po upewnieniu sie, ze urzadzenia jest dostosowane do uzywanego rodzaju gazu. W innym wypadku naleź wykonac czynnosci opisane w punkcie „Wymiana dysz".

W przypadku gazu plynnego uzyc regulatorów ciśnieniach zgodnych z obwiązujacymi normami.

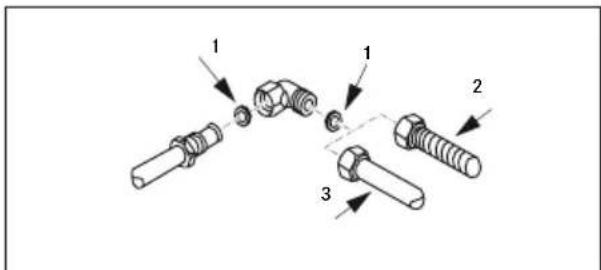

Gaz:no na podlaczyc na dwa sposoby:

A. Podźycycki zęszycznej węcelski odśrodka, uzywajcie miedzianej rury o srednicy 12 mm (3). Aby zapewnić odpowiednie uzeczelnienie, naleź y uzyc uzeczelki elastomerowej dostarczanej w zestawie akcesiorów (1).
B. Podłaczyc phyte, uzywajć elastycznej stalowej rury o ciąglej powierzchni (2). Aby zapewnić odpowiednie uzczelnienie rowników tym przypadku, naleź uzyc uzczelki elastomerowej dostarczanej w zestawie akcesiorów (1). Maksymalna dlugosc przewodu winosi 2 metry bzieść.

Uwaga: W przypadku uzycia przywodu ze stali nierdzewnej, nalezy go zamontowac w taki sposob, aby nie dotykał ruchomych czeci mebli. Przewód powinien przechodzic w.),规模最大,gdzie nie ma przyszkód, oraz gdzie na calej dlugosci bedzie do niego dostep w celu skontrolowania.

Po podączeniu do sieci gazowej naleźzy zapalić palniki i przyzekrȩcić pokrajta z połozenia maksymalnégo naminimalne, aby sprawdzić stabilnosć plomienia.
Po wykonaniu połaczenia sprawdzić.go szczelnosć za pomocag wody z mydlem.

Dla Wielkiej Brytanii, Irlandii Pólnocnej i Irlandii.

Podłaczenia do sieci elektrycznej

Plyty grzewcze FRANKE są dostarczane z przywoym z wolnymi zaciskami.

Dopilnuj,aby:

• Specyfikacja zasilania (napiȩcie, maksymalna moc i natęzenia) jest zgodna ze specyfikacja pły FRANKE.
  Wtyczka i gniazdo byly latwo dostepne.
  raz umieszczone w taki sposob, aby
  zadna z czeci czynnych nie byta dostepna podczas wkladania lub wyjmowania wtyczki z gniazda.
  -W przypadku wymiany kabla zasilajęcego uzyć kabla 3 x 0,75 mm² typu H05RR-F.
• Do jeder wtyczki nie są podłaczone dwa urzadzenia.
  -Zwracu uwage na biegunowosc zaciskow (niebieski = neutralny 1)/zofo-tzielony = uziemienie = (2) /brzowy = pod napieciem = (3)

Dostosowanie do roźnych rodzajów gazu

Ostrzeżenie: Te czynnosci musi wykonac wykwalifikowytechnik.

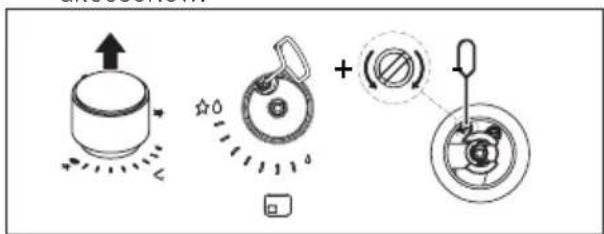

Regulacjaminimalnej wielkosci płomienia

ZdejmijPokretto.
Wprowadz wkretak pomiedzy uszczelka a oslone, az do momentu, gdy dosiegnie s Ruby regulacyjnej.
Wyregulowac minimalna wiekosci plomienia,OCRZOBZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI. OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.OCRZIOI.ocrzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.ocrzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzioi.OCRzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1yocrzio1ycr20000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Wymiana dysz

Dysze nie są dostarczane, naleź je zamȩwo w punkcie obśgli玷a.

Wazne: wzystkie urzadzenia są fabrycznych dostosowane do gazu ziemnégo (G20). Jesli zaostac zastosowany inny rodzaj gazu, naleźwy wymiencidysze w nastepujczy spośb:

Zdemontowacruszt,nakladki palnikow i nasadki motylkowe.
Zdemontowac dysze i wymienic je na te dostarczone i dostosowane do wybranego rodzaju gazu, upewniajac sie, ze oznaczenia zgadza sie z tym podanym w. tabeli.
- Ponownie zamontowac nasadki motylkowe, nakladki palników i ruszt.

Palniki nie wymagaja regulacci przyphwu powietrza.

Dostep do phyty

Aby dostac sie do wnetrza phyty, nalezy wykonac nastepujace czynnosci:

Zdemontowacruszt,nakladki palnikow i nasadki motylkowe.
-ZdemontowacPokretta zdejmujac je z bolcow.
- Odkrecic s Ruby mocujuace palniki do plyty.
- Unieszé ptyte.

Wazne: podczas zmiany uzywanego rodzaju gazu nalezy umieść odpowiednia naklejkę (dostarczano jak akcesorium) na tablicze znamionowej. W przypadku stosowania LPG (G30 lub G31) nalezy maksymalnie zmiejeśczy wielkość plomienia za pomocza s Ruby. Niniejsze urzadzenia posiadaj kat. II 2H3+.

PRZEZNACZENIE

OSTRZEZENIE: Urzadzenia sLUzy wyIacznie do gotowania. Nie wolno go uzywac w innym celu, na przyktd do ogrzewania pomieszczenia.

Nie ciagnac urzadzenia ani nie pociaga c z kabelzasilania celem odlaczenia go.
Zakrecic glowny dopwygazu, gdy ptytanie jest uzywana.

Niebezpieczeniawo oparzenia!

Nied dotyka rusztu podczas pracy urzadzenia.
Niedotykać urzadzenia mokrymi czesciami ciała.

Zapalanie palników

Palniki pfytzy zapalane sa za pomocagPokretel. Aby zapalic palniki, nalezy wykonacnastepujace czynnosci:

• Wcisnac i przyzekrecic Pokretto do pozycjiazapalania i maksymalnej mocy.
• PrzytrzynaćPokretto prune 3-4 sekundy, aby pozwolniciskrom zapalic gaz wydostajcy sie z palnika i nagrzać termopare.
• Nastepnie zwolnić Pokretto i przykrećić je w lewo, aby dostos战略布局nilka. Jesli plomien nie pali sie, powtorzyc czynnosci od kroku 1.

Ikona pokretta	Funkcja
●	Wymiączony
●	Minimalny plomien
★●	Zapalanie i plomien maksymalny
●	Pole grzejne

Plyta grzewcza to urzadzenie codziennego uzytku: oznaki uzytkowania, takie jak zarysowania lub widoczne otarcia powierzchni powsta wwyniku uzywania garnkow lub przyborow kuchennych są normalnym zjawiskiem. Intensywne uzytkowanie要去

skutkować bardziej widocznych oznakami zuźycia. W takich przypadkach funkcjonalnosć urzadzenia nie ulega pogorszeniu, dlatego oznaki teNie są uzasadnION podstawreklamacji. Bezpieczentwo produktu gwarantowane.

Nie uzywac urzadzenia jako blatu. Abyunikac uszkodzenia urzadzenia
W przypadku przyegrzania nalezy wyłaczyc phyte i pozwolic jej calkowicie wystygnac.
Nie umieszczac naczyn na powierzchni. Pod zadnym pozorem nie schladza c zimna woda.
Niewospinac sie na urzadzenie. Urzadzenia jest produktowane zgodnie z obowiazujacymi normami bezpieczenstwa i wymogami Dyrektywy urzadzen spalajczych paliwa gazowe.

Zabepieczenia przywypywoe gazu

Te modele pIy grzewczyh posiadajmechanizm zabezpieczajcy, kIory odcinadoplyw gazu, jesti pIomien zgaSnie z powodu przeciagu, zalania lub prerwy w dostawiegazu. Mechanizm uruchamiany jest ok.30 sekund po zgaszeniu pIomienia.

Uzytkowanie palników

W celu uzyskania nizszego zuzycia gazu i lepszej wydajnosci nalezy uzywac naczyn o wymiarach dopasowanych do palnikow w taki sposob, aby płomien nie wydostawat sie poza naczynie (zgodne z ponieszta tabel):

Palnik	Min.-maks. srednica podstawy naczyna Ø (zalecana)
Palnik typu podwójna korona	160 - 240 mm
Palnik bardzo szybki	140 - 220 mm
Palnik standardowy	140 - 200 mm
Palnik pomocniczy	60 - 140 mm

Uzymie naczyn o wymiarachwckszych niz podane moze doprowadzic do przyegrzaniaPokretefi rusztu oraz, w przyypadku dlugiego uzytkowania, przybarwien Pokrywy (w przyypadku stali niedzewnej). Firma Franke nie ponosi odpowiedzialnosci za powstaew ten sposob uszkodzenia (Rys.1).

Nie umieszczacć jedernej patelni na dwoch palnikach.

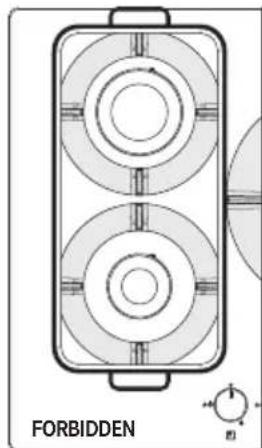

Nieuzywac dwoch palnikow JDBCz Jednym naczyniem, takim jak rondel lub tez patelnia do ryb (Rys. 1)
Nieprawidłowewu zycie rusztu mozespowodowac uszkodzenie pty: niedwraca c rusztu do gory nogami ani nieprzesuwac go po pycie.
W przypadku uzywania pht zeliwnych, pht kamiennych do gotowania, garnkow

i patelni z terakoty, nie nalezy ich uzywac dluzej niz 20 minut, a w przypadku dlugotrwalego gotowania, nalezy nastawic palnik na minimum.

Nie są zalecane dyfuzory grzewcie, takie jak metalowa siatka itp.

OSTRZEZENIE: Uzymie niedtorych patelni i garnkow moze powodowa c niewielkie, chwilowe odksztaclcenie stalowej powierzchni gotowania. jest to normalne zjawisko i nie ma wplywu na dzialanie urzadzenia.

Rys.1

Prawidowej połozenia ruszstaw

Ruszty z gumowymi nozkami powinny byc umieszczone w odompowiednich mistrsach, tak jak wskazuja strzaiki na rysunkach ponijej:

CZYSZCZENIE I PIELEGNACJA

Niebeziepcebstwo oparzenia!

Urzadzenie i akcesoria maya czyscić wyłacznie, gdy są zimne.

Nie uzywać Łatwopalnych pląnów w poplizwu urzadzenia.

Przed przystapieniem do czyszczenia i pielegnacci:
Wyłaczyc urzadzenia.

Nie nalezy spozymać zywnosci, która przypadkowo upadła lub osadziła sie na powierzchni, elementach funkcjonalnych lub ozdobnych płyty grzewcieje.

Czyszczenie urzadzenia

CzySci pIyTe grzewcza po kaZdym uZyciu,aby zapobiec przywieraniu resztek zywnosci.

Do czyszczenia resztek pozywienia uzywamy iętkiej sciereczki lub gąbki z wodz. Zalecamy uzywanie ochronnych sądkow czyszczymiych.
Natychmiast usuwac potrawy o wysokiej zawartosci cukru, ktore dostanag sie na powierzchnie pty.
Aby zapobiec powstawaniu kamenia, nalezy zawsze dokladnie osuszyc urzadzenie po czyszczeniu go wilgotna scierka.
CzySci c rusz, nakladki palnikow i korony palnikow wodz mydlem i pamietac, aby dokladnie je wysuszyc. Nie myc tych elementow w zmywarce. Upewnic sie, ze obszary wylotu gazu nie sq zanieczyszczone.
▶ Kolor rusztu w.), w特别是 stawiane są garnki.), z czasem sie zmienić pod wphywem ciepla.

Przed czyszczemen lub konserwacja

urzadzenia odaczyc je od sieci zasilajacej.

W razine jakichkolwiek problemów skontaktućsię z centrum serwisowym Franke.

Prace konserwacyjne na podzespołach elektrycznych są wykonywać wyłącznia producent i pracownikicy serwisu. Uzywać wyłącznie oryginalnych czȩci zamiennych.
Uszkodzone kable moga byc wymieniane wyłacznie przyez producenta i pracowników serwisu.

Kontaktujac sie z serwisem, podac nastepujace informacie:

• Rodzaj usterki

• Model urzadzenia (Art. / Cod.)

• Numer seryjny (SN)

Informacja ta podana jest na tabliczce znamionowej w broszurze lub pod płyta.

Jesi plyta nie działa poprawnie, przy skontaktowaniem są z Centrum Serwisowym firmy Franke nalezy zastosownik przyzwamy problemań, aby okreslić problem:

PRZEWODNIK ROZWIÁZYWANIA PROBLEMÓW
Rodzaj usterki Sprawdzić,czy
APalnik nie zapala są,plomień nie pali są lub jestniestabilny	1Dopław gazu lub zasilanie elektryczneNie są wyłaczone.
	2Kurek gazu nie jest otwarty
	3Butla z gazem (plynnym), przyznacznona do ponownego napelniania,nie jestpusta
	4Otwory palnikaNie są zatkane.
	5Wtyczka nie jest zabrudzona.
	6Zadna czȩść palnikaNie zostafa umieszczona prawidłowo
	7Nie ma podmUCHów powietrza w pouchu płyty.
	8Podczas zapalania palnika,pokrętłoNie zostafa naciȩtnieje przyezodpwiednio dlugi czas,aby zostafa aktywowana ochrona urzędzenia(patrz str. 104 „Przeznaczenia").
	9Otwory palnikaNie są zatkane w pouchu termpary.
	10Nieprawidłowe ustawienieminimalnej ilosci gazu.
BNaczyna (garnki,patelnie,czajniki) nie są stabilne	11Spód naczyna nie jest calkowicie plaski.
	12Naczynie nie lezy centralnie na palniku.
	13Ruszt nie zostroi prawidłowo wymiemeniony lub ułożony.

Jesli po wykonaniu powyyszych kontroli usterka nadal wystepuje, nalezy skontaktowa z najbliszym Centrum Serwisowym firmy Franke.

UTYLIZACJA ZUZYTEGO URZADZENIA

Opakowanie

Wszystkie materiały besteht czȩcie opakowania (karton, folia, styropian) są oznakowane i w miäre moziwość powinny byc poddawane recyclklingowy oraz utylizowane w spośob przyjazny dla srodkowska.

Odłaczanie

Odączyć urzadzenia od sieci zasilajść. W przypadku urzadzen do jabutowy, czynność ta powinna być wykonana przyź wykwalifikowanego elektryka.

Utylizacja zuzytego urzadzenia

Ten symbol na produktie lub opakowaniu informuje, ze urzadzenia nie nalezy utylizowac razem z odpadami z gospodarstwa domowego.

Przeznaczone do utylizaci urzadzenie przykazacdo specjalnego punktu zbiórkiodpadow elektronicznych i elektrycznych.

Zgodnie z dyrektywa 2012/19/WE dotyczzej redukci niebezpiecznych substancji uzywanych w urzadzeniach elektrycznych i elektronicznych oraz utylizacja odpadów.

Własciwa odrebna zbiórka oppadów
przekazywnych nastepnie do recykingu,
uzdatniania i biodegradaci pozwala ograniczyc
mociwy szkodliwy wptyw na srodowisko
naturalne i zdrowie czlowieka oraz ułatwa
odzyskiwanie materiały, z których wykonano
urzadzenia.

SERWIS

Skorzystać ze znajdujacego sie na okładce adresu kontaktowy dla danego kraju lub strony internetowej www.franke.com

INFORMATI DE SIGURANTA

Dno hrnca max. 0 (odporucany)

Dvojita korunka 160-240 mm

Rychly 140 - 220 mm
