FHSM 755 4G DC ON E - плита FRANKE - Бесплатное руководство пользователя

Тип продукта	Встраиваемая газовая варочная панель
Бренд	Franke
Модель	FHSM 755 4G DC ON E
Категория	Плита (варочная панель)
Количество горелок	5
Типы горелок	1 Двойная корона (DC), 2 Быстрые (R), 1 Полубыстрая (SR), 1 Вспомогательная (AUX)
Размеры стола (Ш x Г x В)	730 x 510 x 40 мм
Размеры для встраивания (Ш x Г)	560 x 480 мм
Вес нетто	Около 11 кг
Электропитание	220-240 В ~ 50/60 Гц, 0,6 Вт
Тип совместимого газа	Природный газ G20 (20 мбар) и СУГ G30/G31 (28-30/37 мбар)
Категория газа	II 2H3+
Общая установленная мощность	10,8 кВт (газ)
Безопасность	Термоэлектрический предохранительный клапан (автоматическое отключение газа при затухании пламени)
Зажигание	Встроенное электронное, с поворотными ручками
Материал поверхности	Нержавеющая сталь или эмаль (в зависимости от версии)
Уход и чистка	Чистите после каждого использования мягкой тканью; не используйте пароочиститель или стальную вату
Ремонтопригодность	Запасные части доступны через службу поддержки; обслуживание квалифицированным специалистом
Общая информация	Только для бытового использования; не использовать для обогрева помещения

Часто задаваемые вопросы - FHSM 755 4G DC ON E FRANKE

Как зажечь горелку?

Нажмите и поверните ручку в положение зажигания (макс.). Удерживайте 3-4 секунды для нагрева термопары, затем отпустите. Отрегулируйте пламя, поворачивая ручку.

Что делать, если пламя случайно погасло?

Немедленно закройте кран горелки и подождите не менее 1 минуты, прежде чем пытаться зажечь ее снова. Предохранительный клапан автоматически отключает газ.

Как переделать варочную панель для другого типа газа?

Эту операцию должен выполнять квалифицированный техник. Необходимо заменить форсунки в соответствии с типом газа и отрегулировать минимальное пламя. Запасные форсунки доступны в службе поддержки.

Какие кастрюли рекомендуются?

Используйте кастрюли, подходящие по диаметру горелки (например, двойная корона: 160-240 мм). Пламя не должно выходить за пределы дна кастрюли. Избегайте рассеивателей тепла.

Как чистить варочную панель?

Чистите после каждого использования мягкой тканью и водой. Никогда не используйте пароочиститель, стальную вату или абразивные средства. Тщательно высушите.

Что делать, если горелка не зажигается?

Проверьте подачу газа и электричества, открыт ли газовый кран, не засорены ли форсунки, и все ли части горелки правильно установлены.

Можно ли использовать варочную панель как поверхность для хранения?

Нет. Никогда не кладите предметы на поверхность и не используйте ее как рабочую плоскость. Риск возгорания и повреждений.

Какие безопасные расстояния до стен?

Минимальное расстояние до боковых стен: 150 мм; до задней стены: 50 мм; и 700 мм до верхних шкафов.

Как правильно установить решетки?

Устанавливайте решетки резиновыми ножками в правильной ориентации, как указано стрелками в инструкции. Не ставьте их вверх дном и не двигайте по столу.

Где найти запасные части и послепродажное обслуживание?

Свяжитесь со службой поддержки Franke через сайт www.franke.com. Укажите модель (Art./Cod.) и серийный номер (N.S.), указанные на заводской табличке.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FHSM 755 4G DC ON E FRANKE

Прибор содержит электрические компоненты.

Следите за тем, чтобы внутренние детали прибора не попали под жидкость. Не чистите прибор с помощью воды под давлением. Если пламя случайно погасло, выключите управление конфорки и не пытайтесь заново её зажечь в течение 1 минуты. Конфорка не должна работать более 15 секунд, если в течение 15 секунд она не загорелась. В этом случае выключите устройство и откройте дверцу отсека и/или подождите не менее 1 минуты, прежде чем снова попытаться разжечь конфорку.

Убедитесь, что устройство установлено таким образом, чтобы его можно было отсоединить от электрической сети размыканием контактов не менее чем на 3 мм, что гарантирует полное отключение согласно условиям предохранителя категории III.

Обязательно обеспечьте надлежащее заземление прибора в соответствии с действующими стандартами и правилами.

Внимание! При

Эксплуатация газовых приборов в помещении образует тепло, влагу и продукты горения.

Кухня должна хорошо проветриваться, особенно во время работы прибора. Не закрывайте отверстия естественной вентиляции. При необходимости установите устройство принудительной вентиляции (механическую вытяжку). Не используйте прибор с внешним таймером или отдельной системой дистанционного управления.

Внимание! Обязательно следите за процессом готовки. Если приготовление блюда не занимает много времени, непрерывно следите за процессом готовки.

Не применяйте паровые очистители или струи воды. Не используйте абразивные губки, стальные мочалки, соляную кислоту или другие продукты, которые могут поцарапать поверхность или оставить на ней пятна. Ни в коем случае не пользуйтесь острыми предметами рядом с прибором, поскольку они могут повредить изоляционный слой между накалкой и столешницей. Следите за полной чистотой области выхода газа. Данная инструкция действительна только в том случае, если на приборе имеется буквенный код страны. Если на приборе отсутствует такой буквенный код, искать сведения о модификации прибора для соответствия действующим национальным нормам следует в технической инструкции.

Риск возникновения

пожара!

Не храните какие-либо предметы на варочной поверхности.

ПРЕДУПРЕЖДЕНИЕ!

Крайне опасно готовить на варочной поверхности блюда, содержащие жир или масло, без надлежащего присмотра или в автоматическом режиме. Это может привести к пожару! Раскалённое масло воспламеняется практически моментально!

ТЕХНИЧЕСКИЕ ДАННЫЕ

FHSM 604 4G

FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL

HMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL

4G 755 DC FHMA/FHSM 905 4G DCL

Положения Кoningд��а HOMINAHA emKocTb G20	Форсунки G20, 20 m6ap	HOMINAHA emKocTb G30	HOMINAHA emKocTb G31	Форсунки G30/G31, 28-30/ 37 m6ap	HOMINAHA MOUHOCTb (KBr)	Понижения MOUHOCTb (KBr)
4 DC 0,315 1,35		240 240 0,91 *218 *218	3,3 *0,85 *3			2,10
3	Б	1,15	218	218	0,85	3
2	SR	0,166	0,97	127	0,65	1,75
1	BCП	0,095	0,72	73	0,50	1
Давлие (mбap)	МИн.	17	20	25
	HOM.	20	28-30	37
	мakc..	25	35	45
Тир raza	Приpondный ra3 G20		СУТ Бутан G30 Пponан G31		Кат. II 2H3+

*BCE МОДЕЛИ FHMA

ХАРАКТЕРИСТИКИ МОДЕЛЕЙ

MO-DEЛь	№AUX	№SR	№R	№DC	к-вОroрелok	Источниктейla	Ов sacаHOMINAH-NЯ emKoCTb(G20)(m3/ч)	Ов sacаHOMINAH-NЯ emKoCTb(G30/G31)(g/h)	Ов sacаВОзduха,небхо-DIMьдлг罗реля(G3/ч)	Ов sacаустов-NяннагHOMINAH-NЯ moшость ддя raza (κВт)	Ов sacаустов-NяннагHOMINAH-NЯ moшость ддя raza CγT(kВт)	BecHeTTO-6pyTTO(kr)
FHSM604 4G	1	2	1		4	ГАЗ	0,713	545	15	7,5	7,5	8-9,4(C)7,1-8,5(E)
FHSM604 3GDC	1	2		1	4	ГАЗ	0,742	567	15,6	7,8	7,8	8-9,4(C)7,1-8,5(E)
FHSM755 4GDC	1	2	1	1	5	ГАЗ	1,028	785	21,6	10,8	10,8	10,5-12(C)8,9-10,4(E)
FHSM905 4GDCL	1	2	1	1	5	ГАЗ	1,028	785	21,6	10,8	10,8	14-15,7(C)12,5-14,2(E)
FHMA604 3GDCL	1	2		1	4	ГАЗ	0,742	545	15,6	7,8	7,5	8,8-10,2(C)
FHMA755 4GDCL	1	2	1	1	5	ГАЗ	1,028	764	21,6	10,8	10,5	11,5-13(C)
FHMA755 4GDCL	1	2	1	1	5	ГАЗ	1,028	764	21,6	10,8	10,5	11,5-13(C)
FHMA905 4GDCL	1	2	1	1	5	ГАЗ	1,028	764	21,6	10,8	10,5	14,5-16.2(C)

DC = Двойное пламя SR = Полубыстрое R = Быстрое AUX = Вспомогательная C = Чугун E = Эмалированная горелка Питание = 220-240 В; Частота электросети = 50-60 Гц; Мощность/Потребляемый ток = 0,6 Вт

УСТАНОВКА

Установка и подключение к электрической и газовой сети должны выполняться только специализированным персоналом, имеющим лицензию. Производитель не несет никакой ответственности за причинение вреда здоровью или повреждение имущества вследствие несоблюдения этих указаний. Газовое соединение должно соответствовать национальным стандартам и правилам, действующим на момент установки. Устройство нужно подключать непосредственно к розетке электросети. Для подключения устройства запрещается использовать адаптеры, многорозеточные переходники и удлинители.

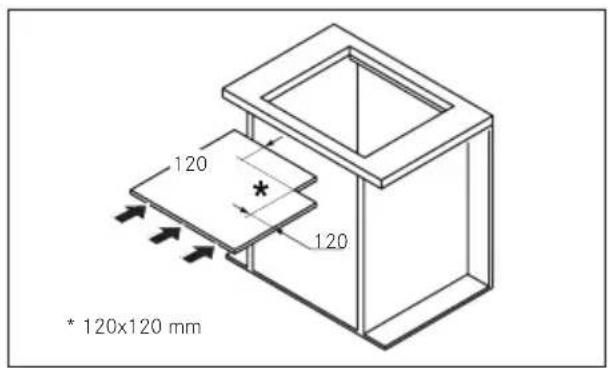

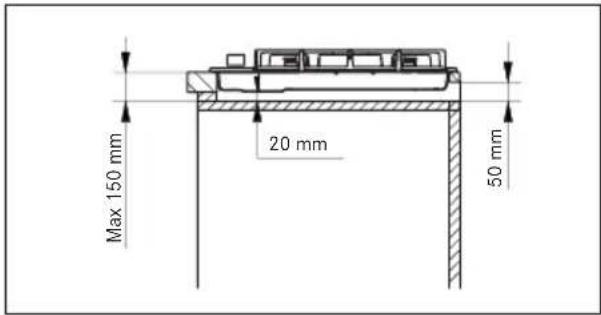

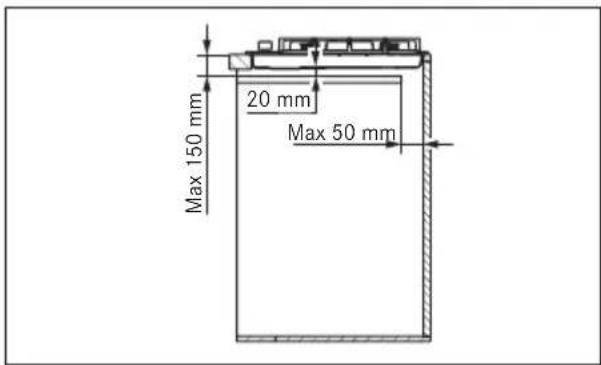

Требования к кухонному шкафу

Настоящее руководство применимо к встроенным газовым варочным поверхностям класса 3, относящимся к электрическим устройствам типа Y. Газовая труба не должна соприкасаться со стенками или дном варочной панели. Для сборки изделий, содержащих пластмассу и фанерную древесину, необходимо применять термоустойчивые клеи (мин. 100 °C). Неподходящие материалы и клеи могут привести к деформации и отклеиванию элементов. Вентиляция помещения должна соответствовать требованиям местного законодательства. Элемент кухонной мебели должен обладать достаточным пространством для подключения электрических соединений прибора.

Важно! Описанные устройства принадлежат к классу Y по пожароопасности. Минимальное расстояние от поверхности устройства составляет 150 мм до боковой стенки, 50 мм до задней стенки и 700 мм до любых навесных шкафов. Прибор рекомендуется устанавливать в столешницу 40 мм. Если размеры имеющихся элементов мебели отличаются, специалист по техническому обслуживанию должен соответствующим образом внести изменения в их конструкцию.

Примечание: если на варочной панели установлена вытяжка, обязательное расстояние между двумя устройствами см. в инструкции по сборке вытяжки.

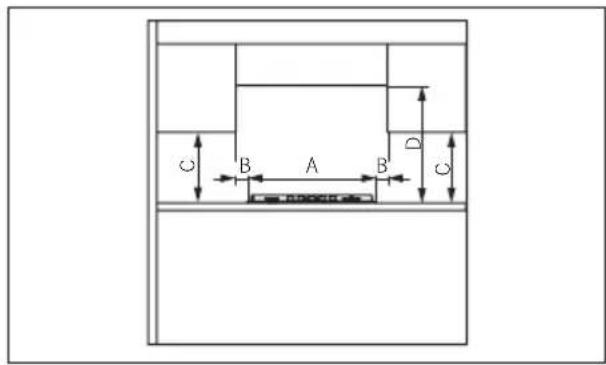

МИНИМАЛЬНЫЕ РАЗМЕРЫ (ММ)

A=590/730/880 B=50

Прибор устанавливается не на уровне уха: установите разделительную перегородку.

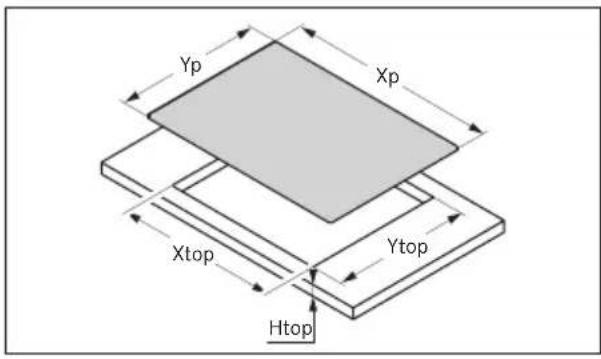

Процедура установки

Прибор крепится к элементу мебели с помощью кронштейнов и аксессуаров, входящих в комплект.

Убедитесь, что после установки устройства обеспечен свободный доступ к крепежным элементам сзади. Сделайте отверстие в соответствии с указанными размерами. При этом необходимо придерживаться указанных размеров.

Моdenь Xp Yp X
			Верх.	Y Верх.	H Верх.
FHSM 604 3G DC	590	510	560 MM	480 MM	40 MM
FHSM 604 4G	MM	MM
FHMA 604 3G DC
FHSM 755 4G DC	730	510	560 MM	480 MM	40 MM
FHMA 755 4G DC/DCL	MM	MM
FHSM 905 4G DCL	880	510	840 MM	480 MM	40 MM
FHMA 905 4G DCL	MM	MM

Нанесите уплотнительную ленту вокруг отверстия, установите варочную поверхность в отверстие. Закрепите прибор с помощью винтов и кронштейнов. Удалите выступающие остатки уплотнительной ленты.

Подключение к источнику газоснабжения

Подсоедините прибор к источнику газоснабжения в соответствии с действующими стандартами и правилами, предварительно убедившись, что прибор соответствует используемому типу газа. В противном случае выполните операции, описанные в разделе "Замена инжекторов". При применении сжиженного газа воспользуйтесь редукторами давления, соответствующими действующим стандартам и правилам.

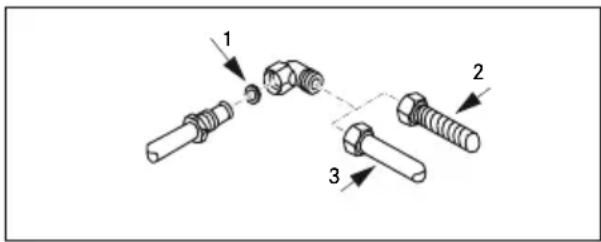

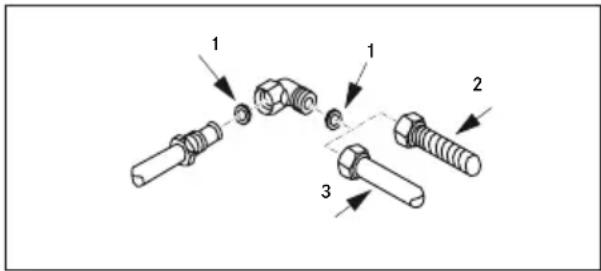

Подсоединение к источнику газоснабжения может выполняться двумя способами:

А. Подсоедините газовую варочную поверхность с помощью негнущейся металлической трубы диаметром 12 мм (3). Для обеспечения надежной герметизации воспользуйтесь упругой прокладкой (1), которая входит в комплект принадлежностей. Б. Подсоедините варочную поверхность с помощью гибкой стальной трубы с непрерывной поверхностью (2). В этом случае для обеспечения надежной герметизации воспользуйтесь также упругой прокладкой (1), которая входит в комплект принадлежностей. Максимальная длина шланга - не более 2 метров.

Важно: если используется шланг из нержавеющей стали, его следует подключить так, чтобы он не касался какой-либо подвижной части мебели. Шланг должен проходить через участок, где нет препятствий и где его можно осмотреть по всей его длине.

После подключения к источнику газа разожгите конфорки, поверните ручки из максимального в минимальное положение, чтобы проверить стабильность пламени. После сборки соединения воспользуйтесь мыльным раствором для проверки на утечки.

Для Соединенного Королевства, Северной Ирландии и Республики Ирландии.

Электрическое соединение

Кухонная варочная поверхность поставляется в комплекте с сетевым шнуром питания, имеющим свободные клеммы.

Необходимо обеспечить описанные ниже условия.

• Варочная поверхность FRANKE совместима с характеристиками домашней электросети (в отношении напряжения, максимальной мощности и тока).
• Штепсельная вилка и розетка должны быть легко доступны и расположены таким образом, чтобы детали под напряжением не были доступны при вставке или извлечении вилки.

Для полной замены сетевого кабеля газовых варочных поверхностей необходимо использовать трехжильный кабель с сечением 0,75 мм² типа H05RR-F. Кабель должен быть подключен к сети через вилку. Для съемных клемм соблюдайте полярность: синий = нейтраль (1), желто-зеленый = земля (2), коричневый = фаза (3).

Регулировка при работе с разными видами газа

ПРЕДУПРЕЖДЕНИЕ: Эта операция должна выполняться квалифицированным специалистом

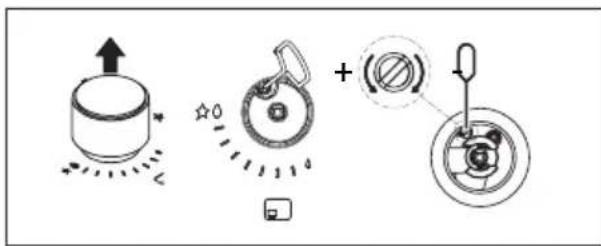

Регулировка минимального уровня пламени

Снимите ручку. Вставьте отвертку между прокладкой и крышкой и продвиньте ее до регулировочного винта. Отрегулируйте минимальный уровень пламени, поворачивая регулировочные винты по часовой стрелке для уменьшения огня (против часовой стрелки - для увеличения огня). Отвертка для регулировки входит в комплект принадлежностей.

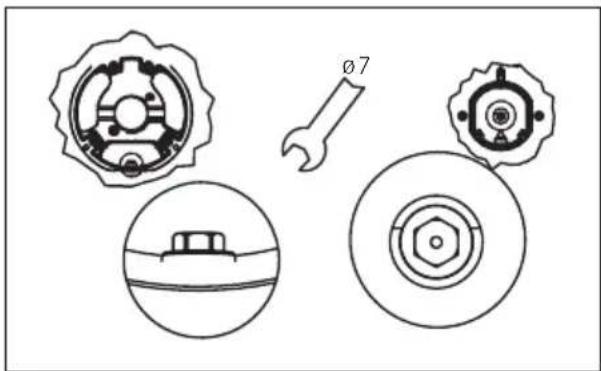

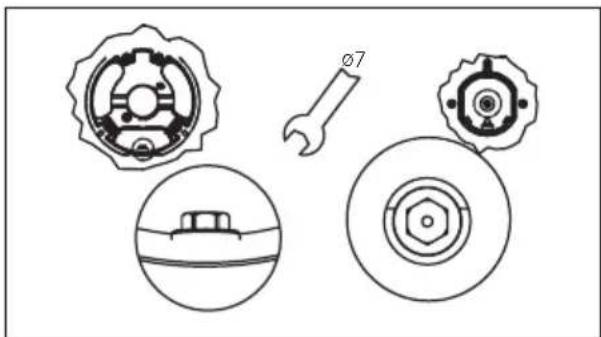

Замена инжекторов

Инжекторы, которые не были поставлены, следует запросить в службе технической поддержки.

Важно! Все приборы настраиваются на заводских условиях на использование природного газа (G20).

Если планируется использование другого типа газа, замените форсунки следующим образом:

• Снимите решетки, крышки конфорок и рассекатели пламени;
• Выкрутите форсунки и замените их на подходящие для данного типа газоснабжения (входят в комплект); при этом маркировка должна совпадать со значениями, указанными в таблице;
• Установите на место рассекатели пламени, крышки конфорок и решетки. Для описанных конфорок не требуется регулировка подачи воздуха.

Доступ к варочной поверхности

Для доступа к горелкам с функциональными компонентами выполните следующие действия:

- Снимите решетки, крышки конфорочных отверстий и рассекатели пламени; - Снимите ручки, которые могут быть сняты; - Открутите винты, удерживающие конфорочные отверстия на варочной поверхности; - Поднимите варочную поверхность.

Важно: При переводе устройства на газ другого вида поместите соответствующую наклейку (поставляется в качестве аксессуара) на табличку с техническими данными. При повторной настройке прибора на другой тип газа наклейте соответствующую наклейку (входит в комплект принадлежностей) на предназначенное для этого место таблички с техническими данными. При использовании пропан-бутановой смеси (G30 или G31) необходимо полностью завинтить винт регулировки минимального уровня пламени. Описанные приборы поставляются в категории II 2H3+.

НАЗНАЧЕНИЕ УСТРОЙСТВА

Внимание! Данный прибор предназначен только для приготовления пищи. Использование в других целях, например, для обогрева помещений, запрещено.

Не тяните за прибор, а также за его шнур питания при отключении устройства от розетки. Перекрывайте главный газовый кран, когда не пользуетесь плитой.

Опасность получения ожогов!

Не прикасайтесь к решеткам и конфоркам во время использования устройства. Не прикасайтесь к прибору влажными частями тела.

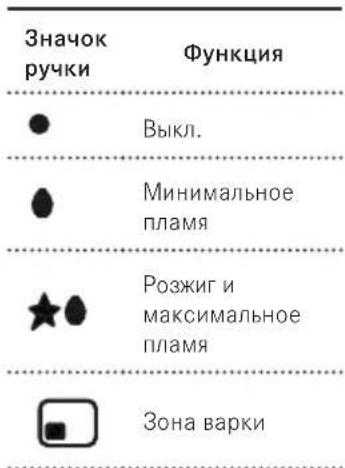

Розжиг конфорок

Варочная поверхность разжигается с помощью регулировочных ручек. Для розжига конфорок выполните указанные далее действия.

• Нажмите и поверните необходимую ручку в положение розжига максимальной подачи.
• Удерживайте ручку нажатой в течение 3-4 секунд, чтобы искры подожгли газ, поступающий из конфорки, и термопара достаточно разогрелась.
• После этого отпустите ручку и, поворачивая ее против часовой стрелки, отрегулируйте пламя. Если пламя все равно гаснет, повторите все действия, начиная с шага 1.

Конфоркa	Мин-мак. ДniaMuTeР дha пocуды (pekOMeHdyeMbY)
Двонов pacseкател Пламен	160-240 MM
«Сильна» 140-220 MM
«Срedenя» 140-200 MM
Вспомогателов 60-140 MM

При использовании более крупной посуды ручки и поверхность прибора могут чрезмерно перегреваться. Если описанное явление происходит длительное время, поверхность прибора может пожелтеть (в случае нержавеющей стали).

Компания Franke не берет на себя какую-либо ответственность за повреждение устройства из-за указанного явления. (Рис.1).

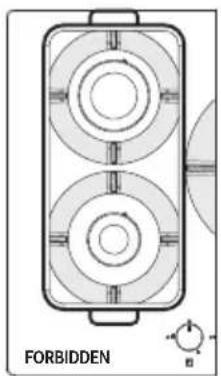

Не ставьте одну сковороду на две конфорки. (Рис. 1) Не включайте две конфорки одновременно для разогревания пищи в одной посуде, например соуснике или при варке. (Рис.1). Не устанавливайте решетки в перевернутом или поперечном положении: это приведет к повреждению варочной поверхности. Время готовки в чугунной, каменной и керамической посуде не должно превышать 20 минут; при длительной готовке выставляйте минимальный уровень пламени. Не рекомендуется использовать какие-либо пламегасители, например, металлическую сетку и прочее.

ВНИМАНИЕ: Использование некоторых сковородок или кастрюль может вызвать незначительную временную деформацию стальной варочной поверхности. Это нормально и не влияет на работу устройства.

Рис.1

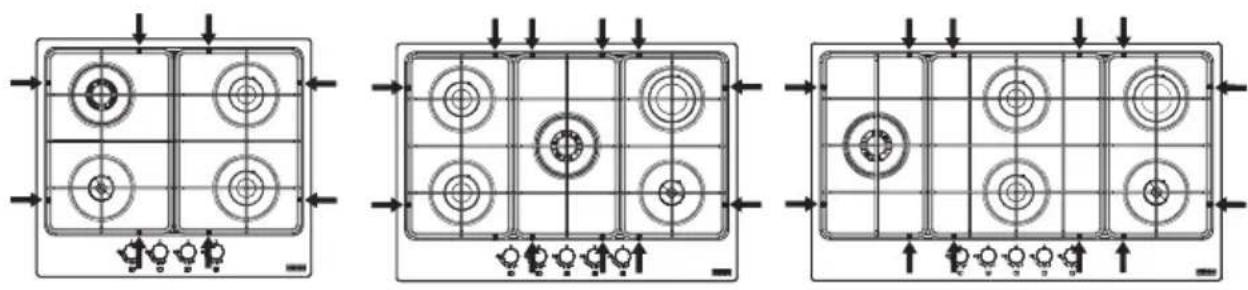

Правильное положение решеток

Убедитесь, что решетки с резиновыми ножками установлены в правильное положение, как показано стрелками на рисунках ниже:

ЧИСТКА И УХОД

Опасность получения ожогов!

Не чистите устройство и его комплектующие, пока они не остынут. Не используйте легковоспламеняющиеся жидкости рядом с прибором.

Перед чисткой и уходом необходимо выполнить следующие действия: выключите прибор.

Запрещается употреблять продукты, которые случайно упали или попали на функциональные или эстетические компоненты варочной поверхности.

Чистка прибора

Чтобы не допустить пригорания остатков еды, чистите варочную поверхность после каждого использования. Для очистки остатков пищи используйте мягкую ткань или губку, смоченную в воде. Наша компания рекомендует использовать моющие средства с защитными свойствами. Если на варочную поверхность попала пища с высоким содержанием сахара, немедленно удалите ее. После очистки прибора влажной тканью обязательно протрите его насухо. Это предотвратит образование накипи. Промойте решетки, крышки конфорок и рассекатели пламени в мыльном растворе и хорошо их просушите. Не мойте указанные детали в посудомоечной машине. Следите за полной чистотой области выхода газа. Естественный цвет решеток или посуды, расположенных в области размещения посуды, может со временем измениться из-за нагревания.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

Перед любыми работами по техническому обслуживанию отключите устройство от электросети.

При возникновении проблем при эксплуатации устройства обратитесь в центр технического обслуживания Franke.

Техническое обслуживание электрических компонентов разрешается выполнять только представителям производителя или центра обслуживания клиентов. Используйте исключительно оригинальные запасные части.

Замену повреждённых кабелей разрешается выполнять только представителям производителя или центра обслуживания клиентов.

Обращаясь в центр обслуживания клиентов, предоставьте следующую информацию: - тип изделия; - модель прибора (Art. / Cod.); - серийный номер (S.N.).

Данные сведения указаны на этикетке с техническими данными, которую можно найти в руководстве или на дне варочной поверхности.

Если варочная поверхность работает неправильно, то, прежде чем обращаться в сервисный центр Franke, попробуйте найти причину проблемы с помощью руководства по устранению неисправностей:

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Тип неисправности Действие

А конфорка не разжигается, пламя гаснет или горит неравномерно

1 Проверьте подачу газа и электропитания 2 Кран подачи газа не открыт 3 Проверьте наличие (сжиженного) газа в заправленном баллоне 4 Убедитесь, что отверстия конфорки не закупорены 5 Очистите горелку от грязи 6 Все части конфорки были ориентированы неправильно 7 Устраните сквозняки, присутствующие рядом с варочной поверхностью 8 При розжиге конфорки рука не была нажата в течение времени, достаточного для активации защитного устройства (см. стр. 140 Назначение устройства) 9 Убедитесь, что отверстия конфорки, расположенные рядом с термопарой, не закупорены 10 Уставка минимального расхода газа - неправильная 11 Посуда не идеально плоская 12 Ёмкость установлена не по центру конфорки 13 Проверьте правильность расположения решёток

Если восстановить исправную работу прибора не удаётся, обратитесь в ближайший сервисный центр Franke.

УТИЛИЗАЦИЯ

Упаковка

Все упаковочные материалы (картон, пластиковая плёнка (PE) и полистирол [EPS]) промаркированы соответствующим образом. По возможности следует отнести на вторичную переработку и утилизировать безопасным для окружающей среды способом.

Отключение

Отключите прибор от сети питания. Если прибор зафиксирован, указанные операции должны выполняться квалифицированным электриком.

Утилизация

Этот символ на изделии или на его упаковке означает, что прибор нельзя выбрасывать вместе с обычными бытовыми отходами.

Сдайте устройство в специальный пункт приема отслуживших электрических и электронных устройств.

В соответствии с Директивой 2012/19/EC по сокращению опасных веществ, используемых в электрических и электронных устройствах, и утилизации отходов.

Надлежащая экологичная утилизация прибора в соответствии с правилами раздельного сбора отходов для последующей вторичной переработки поможет предотвратить возможные негативные последствия для окружающей среды и здоровья людей, а также упрощает вторичное использование материалов прибора.

ЦЕНТР ОБСЛУЖИВАНИЯ КЛИЕНТОВ

См. контакты для своей страны на обороте или на нашем веб-сайте:

www.franke.com

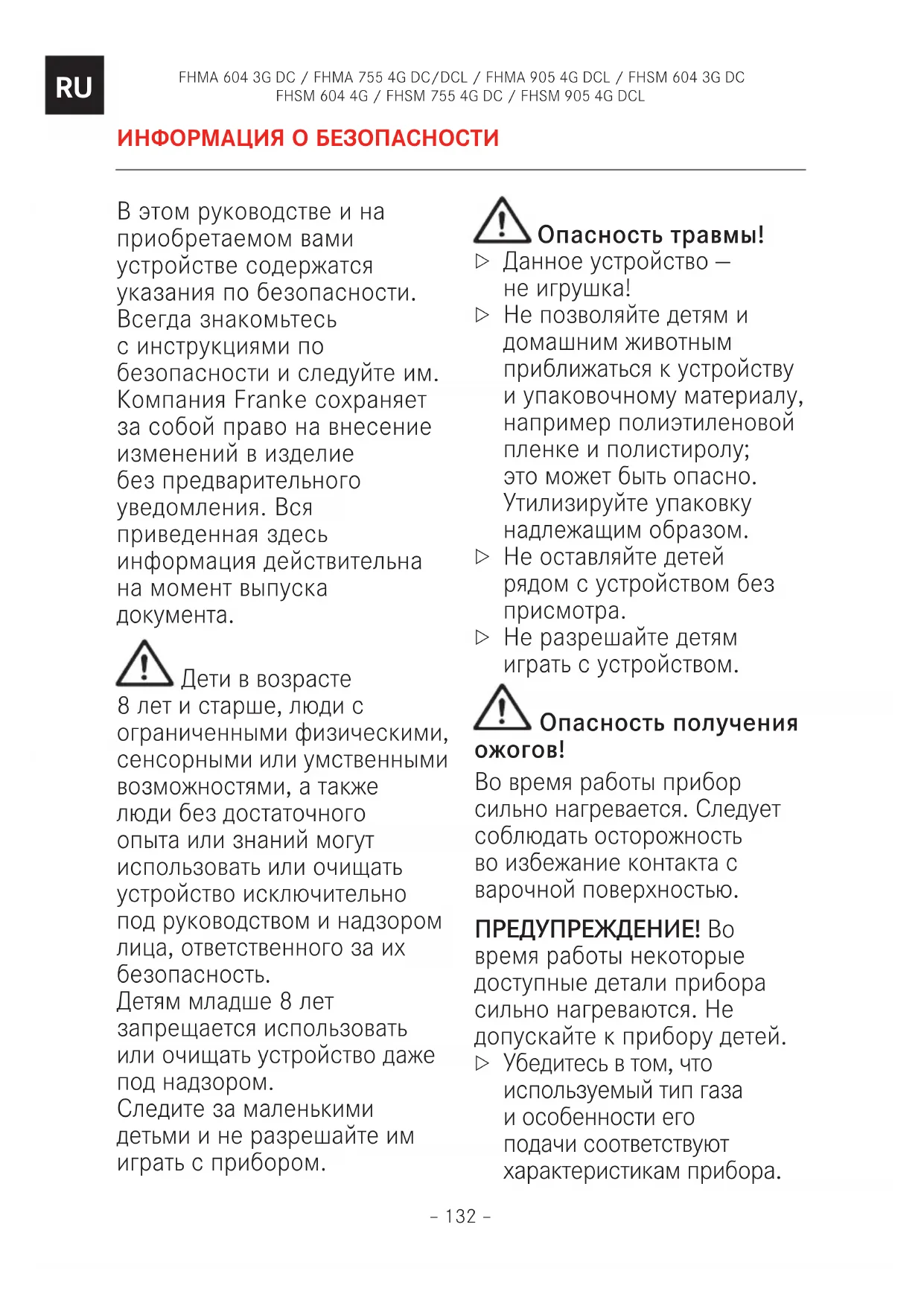

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Внимательно прочитайте все инструкции по технике безопасности перед использованием прибора. Сохраните их для дальнейшего использования.

Компания Franke оставляет за собой право вносить изменения в свою продукцию без предварительного уведомления. Все данные верны на момент публикации.

Дети младше 8 лет и старше, а также лица с ограниченными физическими, сенсорными или умственными способностями, а также лица без надлежащего опыта и знаний не должны самостоятельно пользоваться прибором и чистить его. Таким лицам разрешается пользоваться прибором и чистить его только под наблюдением или после получения соответствующих инструкций от лица, ответственного за их безопасность.

Детям младше 8 лет запрещено пользоваться прибором и чистить его без надлежащего надзора. Следите за детьми, не позволяйте им играть с прибором.

Опасность травмы!

Внимание! Прибор нагревается. Держите его подальше от домашних животных и легковоспламеняющихся материалов, наклеек, пластиковой пленки и полистирола; он может быть опасен, используйте его с осторожностью. Не оставляйте прибор без присмотра. Не позволяйте детям играть с прибором.

Опасность ожога!

В процессе работы прибор нагревается. Будьте осторожны и не прикасайтесь к горячей поверхности.

Повреждение может быть причиной несчастного случая при использовании. Не допускайте ударов по прибору.

Убедитесь, что напряжение, которое вы используете, соответствует характеристикам прибора. Варочная панель разработана исключительно для непрофессионального, бытового использования в домашнем хозяйстве.

Для Великобритании, полный гарантийный талон.

Замена электрического шнура

Кухонная варочная поверхность поставляется в комплекте с 3-жильным шнуром питания, который имеет свободные концы.

Обеспечьте соблюдение следующих условий: - Параметры домашней системы электроснабжения (напряжение, максимальная мощность и максимальный ток) должны соответствовать параметрам варочной поверхности FRANKE. - Розетки и вилки должны быть легко доступны, они сконструированы так, чтобы при вставке или извлечении вилки части прибора не находились под напряжением; - Для подключения газовых варочных поверхностей используется кабель 3x0,75 мм2 типа H05RR-F. - Клеммы прибора не должны быть соединены с одной и той же вилкой. - Для подключения клемм соблюдайте полярность (синий = ноль = (1), коричневый и зеленый = земля = (2), коричневый = фаза (3)).

Настройка под разные типы газа

Предупреждение: операция должна выполняться квалифицированным специалистом

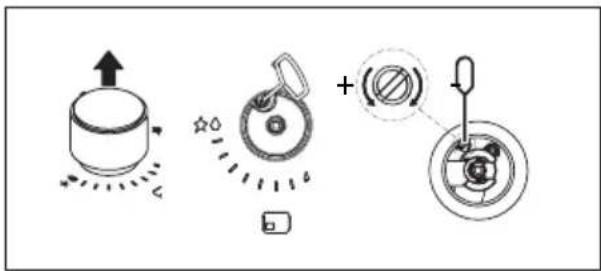

Регулировка минимального пламени

Снимите ручку. Вставьте отвертку между прокладкой и винтом так, чтобы она доставала до регулировочного винта. Отрегулируйте минимальный уровень пламени, поворачивая регулировочный винт по часовой стрелке для уменьшения пламени (против часовой стрелки - для увеличения пламени). Отвертка для регулировки входит в комплект аксессуаров.

Замена инжекторов

Не установленные инжекторы необходимо заменить в сервисной службе.

Важно! Приборы предназначены для использования на заводских условиях на природном газе (G20). Если запланировано использование другого типа газа, замените инжектор так, как описано ниже:

Снимите решётку, крышку конфорок и рассекатель пламени; выкрутите инжекторы и замените их на те, которые подходят для вашего типа газоснабжения (входят в комплект); проверьте, что маркировка соответствует значениям, приведённым в таблице; установите на место рассекатель пламени, крышку конфорок и решётку.

Для описанных конфорок не требуется регулировка воздуха.

Доступ к варочной поверхности

Для доступа к функциональным компонентам выполните следующие действия:

Снимите решётки, крышки конфорок и рассекатели пламени; снимите ручки, которые установлены на валах, нажав на кнопки; выкрутите винты, которые удерживают конфорки на варочной поверхности; поднимите варочную поверхность.

Важно: Переключатели для другого типа газа наклейте соответствующую наклейку (поставляется в комплекте аксессуаров) на специальное место на табличке данных. При использовании сжиженного газа (G30 или G31) полностью закрутите винт регулировки минимального уровня пламени. Описанные приборы поставляются в комплекте. См. раздел 2.3+.

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
