| Type de produit | Table de cuisson au gaz encastrable |
| Marque | Franke |
| Modèle | FHSM 755 4G DC ON E |
| Catégorie | Cuisinière (table de cuisson) |
| Nombre de brûleurs | 5 |
| Types de brûleurs | 1 Double couronne (DC), 2 Rapide (R), 1 Semi-rapide (SR), 1 Auxiliaire (AUX) |
| Dimensions de la table (L x P x H) | 730 x 510 x 40 mm |
| Dimensions d'encastrement (L x P) | 560 x 480 mm |
| Poids net | Environ 11 kg |
| Alimentation électrique | 220-240 V ~ 50/60 Hz, 0,6 W |
| Type de gaz compatible | Gaz naturel G20 (20 mbar) et GPL G30/G31 (28-30/37 mbar) |
| Catégorie gaz | II 2H3+ |
| Puissance totale installée | 10,8 kW (gaz) |
| Sécurité | Valve de sécurité thermoélectrique (coupure automatique du gaz en cas d'extinction de flamme) |
| Allumage | Électronique intégré par boutons rotatifs |
| Matériau de la surface | Acier inoxydable ou émail (selon version) |
| Entretien et nettoyage | Nettoyer après chaque usage avec un chiffon doux ; ne pas utiliser de nettoyeur vapeur ni de laine d'acier |
| Réparabilité | Pièces détachées disponibles via le service client ; maintenance par un professionnel qualifié |
| Informations générales | Usage domestique uniquement ; ne pas utiliser pour chauffer une pièce |
FOIRE AUX QUESTIONS - FHSM 755 4G DC ON E FRANKE
Questions des utilisateurs sur FHSM 755 4G DC ON E FRANKE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice FHSM 755 4G DC ON E - FRANKE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FHSM 755 4G DC ON E de la marque FRANKE.

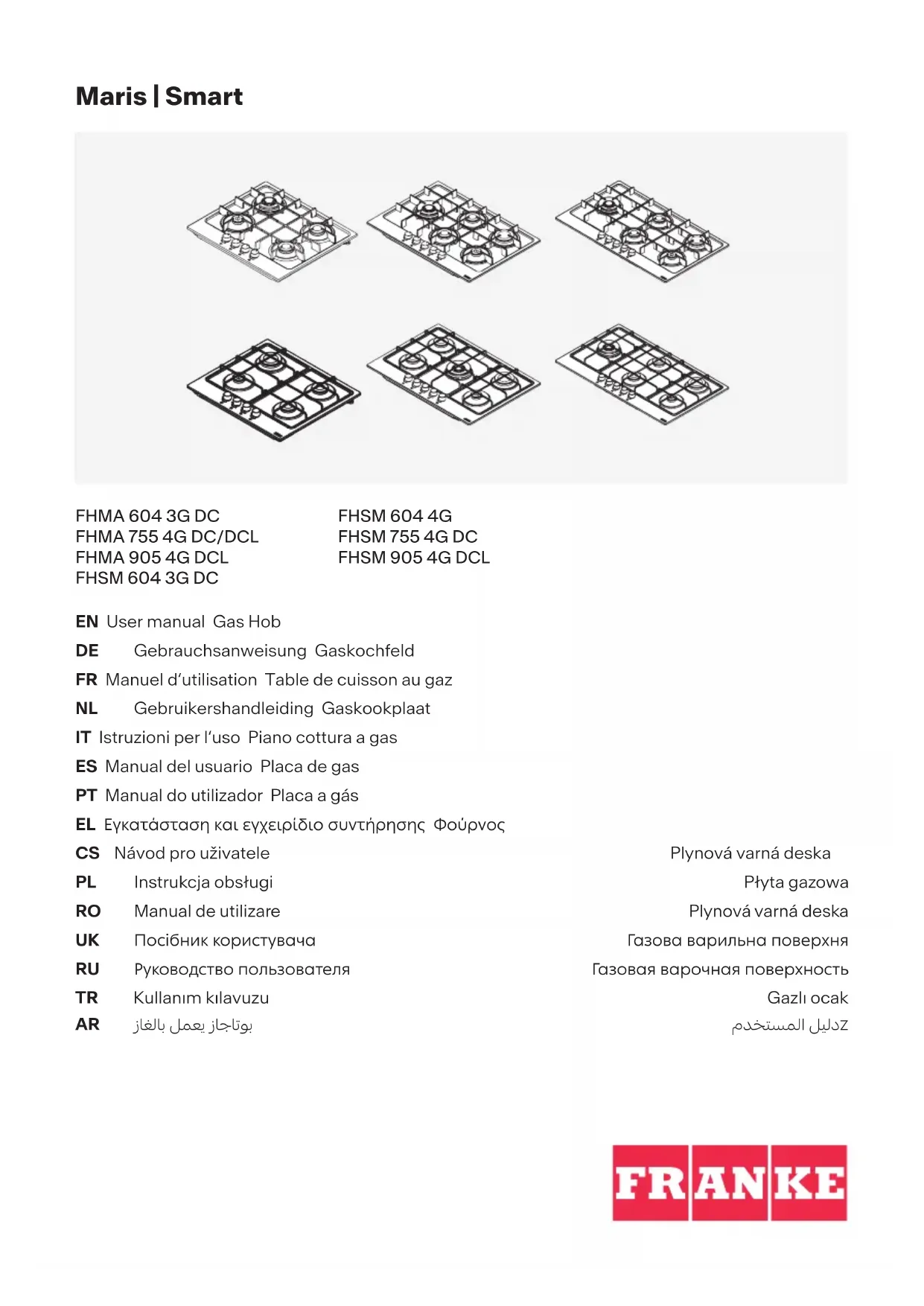

MODE D'EMPLOI FHSM 755 4G DC ON E FRANKE
FR Manuel d'utilisation Table de cuisson au gaz
RO Manual de utiliser
Plynová varná deska
UK Noci6HnK KopncTyBaHa
TazOBA BapnIbHa NOBepxHra
RU RykoBOIDTO NOIb3OBaTeJRA
TaoBaB aPoUHa NOBepxHocTb
TR Kullanim kilavuzu
Gazli oca
AR jlujglg
pssssss
SAFETY INFORMATION
Dans le present manuel et sur votre apparéil, nous avons fourni de nombreux messages de sécurité importants.
Il convient de tous jours lore et respecter tous les messages de sécurité.
Franke se réserve le droit d'apporter des modifications au produit sans préavis. Toutes les informations sont correctes au moment de la publication.
Les enfants à partir
de 8 ans et les personnes aux capacités physiques, sensorielles ou mentales réduites, ou disposant d'une expérience ou de connaissances limitées, ne doivent pas utiliser ni nettoyer l'appareil, excepté sous la surveillance et les conseils d'une personne responsable de leur sécurité.
Les enfants de moins de 8 ans ne sont pas autorisés à utiliser ou nettoyer l'appareil, même sous supervision.
Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
Risque de blessure!
Cet apparéil n'est pas un jouet.
Maintainir les enfants et les animaux éloignés du dispositif et des matériaux d'emballage, par exemple film plastique et polystyrene;ils peuvent s'avérer dangereux, il convient donc de les jeter de manière correcte.
Ne pas laisser les enfants sans surveillance à proximé de l'appareil.
Ne pas laisser les enfants jouer avec l'appareil.
Risque de brûlures!
L'appareilCHAUFFEPendantsonutilisation.Vousdevezfaireattentiona ne pas toucherla plaque.
ATTENTION: les parties
accessibles peuvent devenir
chaudes pendant l'utilisation.
Les jeunes enfants doivent etre
tenus à I'ecart.
Assurez-vous que le type et l'alimentation de gaz sont compatibles avec les specifications de l'appareil. La table de cuisson a eteDeveloppee exclusivement pour une utilisation domestique,
non professionnelle dans les foyers uniquement.
Le type de gaz pour lequel l'appareil est prévu est indiqué sur la plaque signalétique au bas du plateau.
Avant l'installation, s'assurer que les conditions locales d'alimentation en gaz (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux réglementations d'installation en vigueur. Une attention particulière doit être portée aux exigences applicables concernant la ventilation.
Les conditions de réglage sont inscrites sur l'étiquette (ou sur la plaque signalétique).
Portez une attention particulière aux réglementations sur la ventilation.
Avec un code de la commande, éteignez les plaques à l'aide des commutateurs.
Assurez-vous que les brûleurs sont froids avant de referrer le capot, si l'appareil en est équipé.
!Risque d'electrocution en cas d'infiltration de liquides !
L'appareil contient des composants électriques.
S'assurer qu'aucun liquide ne pénétre à l'intérieur de l'appareil.
Ne pas utiliser de vapeur sous pression pour nettoyer l'appareil.
Si les flames du brûleurs s'éteignent accidentellement, coupez la commande du brûleur et ne tentez pas de rallumer le brûleur pendant au moins 1 min.
Le dispositif ne doit pas etre actionné pendant plus de 15 secondes, si après 15 secondes, le brûleur ne s'est pas allumé, arrêtez d'utiliser le dispositif et ouvre la portedu compartment et/ou attendez au moins 1 minute avant d'essayer d'allumer encore une fois le brûleur.
Assurez-vous que l'appareil est installé de manière à pouvoir le déconnecter de l'alimentation électrique, avec une distance d'ouverture de contact (3 mm) assurant une déconnexion complète dans les conditions de surtension de catégorie III.
Assurez-vous que l'appareil est connecté à un système de mise à la terre conforme aux réglementations en vigueur.
ATTENTION : L'utilisation
d'un apparéil de cuisson à gaz génère de la chaleur, de l'humidité et des produits de combustion dans le local où il est installé.
Assurez-vous que la cuisine est bien ventilée, particulièrement quand l'appareil fonctionne : gardez les troughs d'aération naturels ouverts ou instaliez une ventilation mécanique (hotte aspirante).
Ne pas utiliser l'appareil avec un interrupteur hora externe ou un système de télécommande séparé.
ATTENTION: Vous doivent surveiller le processus de cuisson. Tout processus de cuisson court doit être surveillement en continu.
Ne pas utiliser de nettoyeurs à vapeur ni de jets d'eau directs.
Ne jamais utiliser de tampons à récurer, de laine d'acier, d'acide chlorhydrique ou d'autres produits qui pourraient rayer ou marquer la surface.
N'utilisez jamais d'objects pointus qui pourraient abimer les joints entre le bandeau et le plan de travail.
Assurez-vous de la parfaite propre des zones de sortie du gaz.
Ces consignes ne sont valables que si le symbole du pays est present sur l'appareil. Si le symbole n'est pas present sur l'appareil, il est nécessaire de se reférer aux instructions techniques qui devraient fournir les consignes nécessaires concernant la modification de l'appareil aux conditions d'utilisation du pays.
Risque d'incendie!
Ne rangez pas d'objects sur les surfaces de cuisson.
AVENTISSEMENT :
Laisser cuire des alimentents sans supervision ou en automatique sur une table en presence de graisse ou d'huile représenté un danger et peut provoquer un incendie. L'huile chaudes'enflammme facilement.
CARACTERISTIQUES TECHNIQUES
FHSM 604 4G
FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL
| Position Brûleur Débit | nominal G20 | Injecteurs G20 20 mbar | Débit nominal G30 | Débit nominal G31 | Injecteurs G30 / G31 28-30/ 37 mbar | Puisance nominale (kW) | Puisance réduite (kW) | |
| 4 DC 0,315 1,35 | 240 240 0,91 3,3*218 *218 *0,85 | *3 | 2,10 | |||||
| 3 | R | 0,286 | 1,15 | 218 | 218 | 0,85 | 3 | 1,30 |
| 2 | SR | 0,166 | 0,97 | 127 | 127 | 0,65 | 1,75 | 0,70 |
| 1 | AUX | 0,095 | 0,72 | 73 | 73 | 0,50 | 1 | 0,65 |
| Pression (mbars) | min. | 17 | 20 | 25 | ||||
| nom. | 20 | 28-30 | 37 | |||||
| max. | 25 | 35 | 45 | |||||
| Type de gaz | G20 Gaz naturel | GPL G30 Butane G31 Propane | cat. II 2H3+ | |||||
*TOUS LES MODELES FHMA
| CONFIGURATION DES MODELES | ||||||||||||
| Modèle nr | AUX | nrSR | nrR | nrDC | Nbrûleurs | Source de chaleur | Débit nominal total - G20 (m3/h) | Débit nominal total - G30/ G31 (g/h) | Air nécessaire à la combustion (m3/h) | Puisance nominale du gaz installé tot. (kW) | Puisance nominale du GPL gaz installé tot. (kW) | Poids net-brut (kg) |
| FHSM 604 4G | 1 | 2 | 1 | 4 | GAZ | 0,713 | 545 | 15 | 7,5 | 7,5 | 8-9,4 (C) 7,1-8,5 (E) | |
| FHSM 604 3G DC | 1 | 2 | 1 | 4 | GAZ | 0,742 | 567 | 15,6 | 7,8 | 7,8 | 8-9,4 (C) 7,1-8,5 (E) | |
| FHSM 755 4G DC | 1 | 2 | 1 | 1 | 5 | GAZ | 1,028 | 785 | 21,6 | 10,8 | 10,8 | 10,5 -12(C) 8,9-10,4 (E) |
| FHSM 905 4GDCL | 1 | 2 | 1 | 1 | 5 | GAZ | 1,028 | 785 | 21,6 | 10,8 | 10,8 | 14-15,7 (C) 12,5-14,2(E) |
| FHMA 604 3G DC | 1 | 2 | 1 | 4 | GAZ | 0,742 | 545 | 15,6 | 7,8 | 7,5 | 8,8-10,2 (C) | |
| FHMA 755 4G DC | 1 | 2 | 1 | 1 | 5 | GAZ | 1,028 | 764 | 21,6 | 10,8 | 10,5 | 11,5-13 (C) |
| FHMA 755 4GDCL | 1 | 2 | 1 | 1 | 5 | GAZ | 1,028 | 764 | 21,6 | 10,8 | 10,5 | 11,5-13 (C) |
| FHMA 905 4GDCL | 1 | 2 | 1 | 1 | 5 | GAZ | 1,028 | 764 | 21,6 | 10,8 | 10,5 | 14,5-16,2 (C) |
| DC = Double Couronne SR = Semi-Rapide R = Rapide AUX = Auxiliaire C = Ponte E = Émailled Alimentation = 220-240V; Fréquence = 50-60Hz; Puisance / Intensité = 0,6 Watts | ||||||||||||
INSTALLATION
L'installation et le raccordement électrique/ gaz doivent être réalisés uniquement par un personnel spécialisé et dûment autorisé.
Le fabricant decline toute responsabilité en cas de lésion aux personnes ou de dommages aux biens dus au non-respect de ces dispositions.
Le branchement au gaz doit être conforme aux réglementations en vigueur dans le pays au moment de l'installation.
Vérifier que l'appareil est directement branché sur la prise secteur. S'assurer qu'aucun adaptateur, multiprise ou autre rallonge ne sont utilisés pour brancher l'appareil.

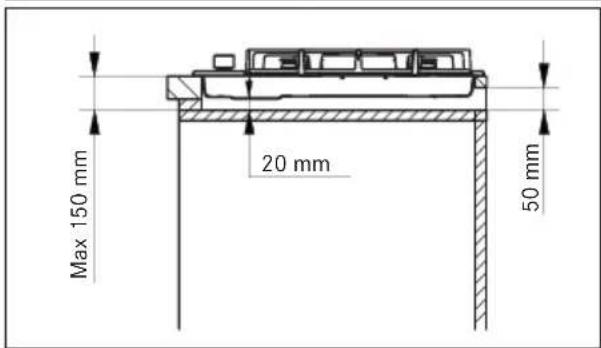

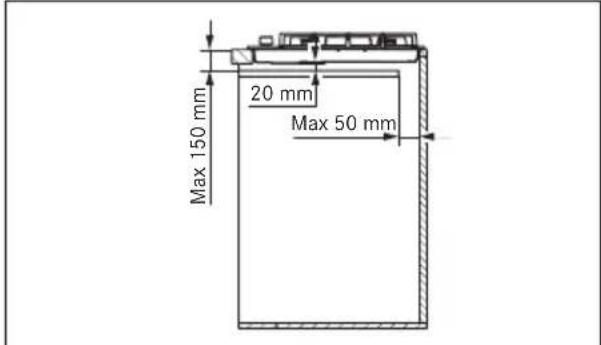

Exigences pour le meuble
Ce manuel se refère à une table de cuisson au gaz encastrée de classe 3 et au type Y pour la partie électrique.
Le tuyau de gaz ne doit pas entraer en contact avec les cotsés du four sous la plaque de cuisson.
Pour les unités encastrées, les composants (plastiques et bois de placage) doivent être assemblés à l'aide d'adhesifs résistant à la chaleur (min. 100^ ): les matériaux et adhesifs non appropriés peuvent se déformer et se détacher.
La ventilation des pieces doit être conforme aux réglementations locales.
L'élément de cuisine doit laisser assez d'espace pour permettre le branchement de l'appareil.
Important: ces apparèils sont de type « Y » en termes de degré de protection contre les risques d'incendie. La distance minimale entre le bord de l'appareil et la paroi latérale est de 150mm , de 50mm pour la paroi arrêté et de 700mm pour les évventuels placards au-dessus de lui. Il est conseillé d'intégrer l'appareil dans des plans de travail de 40mm d'épaissur.
Si les dimensions diffèrent, les éventuelles modifications doivent être générées par le technicien.
Remarque: Si une hotte est installée au-dessus de la plaque de cuisson, voir les instructions d'assemblage de la hotte pour connaître la distance à respecter.

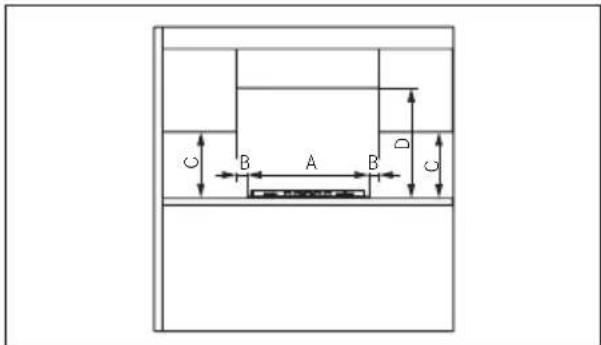

DIMENSIONS MINIMALES (MM)
A=590/730/880 B=50
C=400D=700

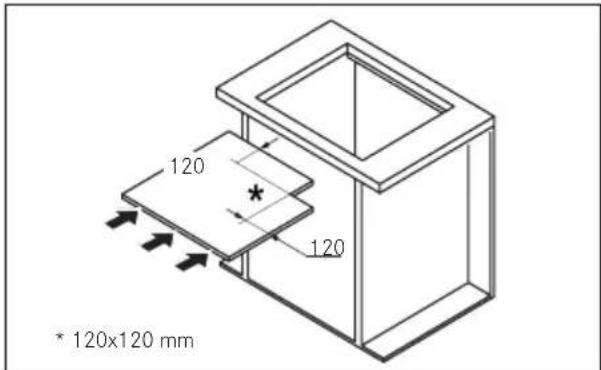

Si l'appareil n'est pas installé au-dessus d'un four: disposez un déflecteur séparateur.
Procedure d'installation
L'appareil est fixé à l'unité au moyen des supports et accessoires fournis.
Assurez-vous qu'il y a un libre accès aux éléments de fixation à l'avant et à l'arrête après l'installation de l'appareil.

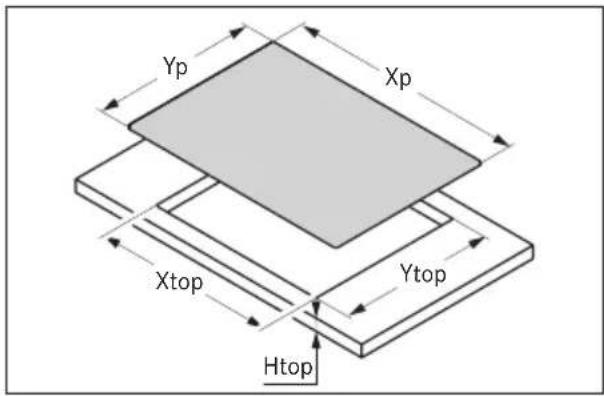

Préparez le trou dans le plan de travail selon les dimensions indiquées. Veillez a respecter les dimensions indiquées.
| Modèle Xp Yp X | |||||
| haut | y haut | h haut | |||
| FHSM 604 3G DC | 590 | 510 | 560 | 480 | 40 |
| FHSM 604 4G | mm | mm | mm | mm | mm |
| FHMA 604 3G DC | |||||
| FHSM 755 4G DC | 730 | 510 | 560 | 480 | 40 |
| FHMA 755 4G DC/DCL | mm | mm | mm | mm | mm |
| FHSM 905 4G DCL | 880 | 510 | 840 | 480 | 40 |
| FHMA 905 4G DCL | mm | mm | mm | mm | mm |
Applique la bande d'etanchete autour du trou et positionnez la table de cuisson.
Fixez l'appareil avec les vis et les supports.
Retirez la bande d'étanchéité en excès.
Connexion à l'arrivée de gaz
Branchez l'appareil à l'arrivée de gaz, dans le respect des réglementations en vigueur, seulement après s'être assure qu'elle correspond au type de gaz à utiliser. Autrement, effectuez les opérations décrites au paragraphe "Remplacement des injecteurs".
Pour le gaz liquide, utilisez des régulates de pression conformes aux réglementations en vigueur.

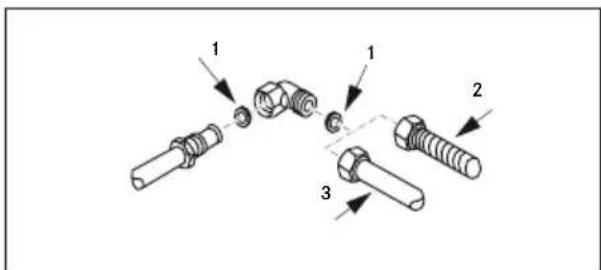

La connexion à l'arrivée de gaz peut être réalisée de deux manières :
A. Reliez la table de cuisson au gaz avec un tuyau en cuivre rigide de 12mm de diametre (3). Pour obtenir une bonne etanchete, utilisez le joint elastomere fourni comme accessoire (1). B. Reliez la table de cuisson avec un tube en acier flexible à surface continue (2). Dans ce cas également, pour Broker une belle etanchete, utilisez le joint fourni comme accessoire (1). La longueur maximale du tuyau est de 2 metres linéaires.
Important: Si un tuyau en acier inoxydable est utilisé, il doit être installé de façon à ne toucher aucune partie mobile de l'ameublement. Il doit passer à travers une zone sans le moindre obstacle et où il est possible de l'inspecter sur toute sa longueur.
Aprese le raccordement a l'alimentation de gaz, allumez les bruleurs et tournez les boutons de la position max a la position min pour vérifier la stabilité de la flamme.
Apre's avoir effectue la connexion, verifiez I'etanchete avec de I'eau savonneuse.
Pour le Royaume Uni, l'Irlande du Nord et la République d'Irlande.
Branchementélectrique
La table de cuisson FRANKE est dotée d'un cable électrique à 3 conducteurs et bornes libres.
Assurez-vous des points suivants :
- Les caractéristiques du circuit électrique domestique (tension, puissance maximale et intensité) sont compatibles avec celles de votre table de cuisson FRANKE.
-La fiche et la prise sont accessibles facilement et sont placees de façon qu'aucune partie sous tension ne soit accessible lors de l'insertion et du retrait de la fiche. - Un cable 3 × 0,75 ~mm^2 de type H05RR-F pour tables de cuisson entierement au gaz est utilisé pour le remplacement du cable d'alimentation.
- Les bornes de deux apparèils ne sont pas reliées à la même fiche.
- Les polarités des bornes libres sont respectées (bleu = neutre = (1) / jaune et vert = terre = (2) / marron = tension = (3)).
Ajustement aux différents types de gaz
Avertissement: Cette opération doit être effectuee par un technicien qualifie

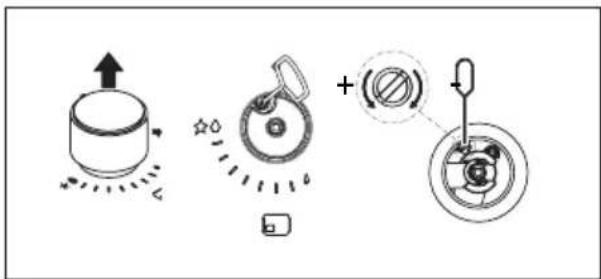

Réglage minimum de la flamme
Enlevez le bouton.
Insérez le tournevis entre le joint et le couvercle jusqu'à ce qu'il attaigne la vis de réglage.
Reglez la flamme minimum en tournant la vis de réglage dans le sens horaire pour diminuer et dans le sens inverse pour l'augmenter. Le tournevis de réglage est fourni avec les accessoires.

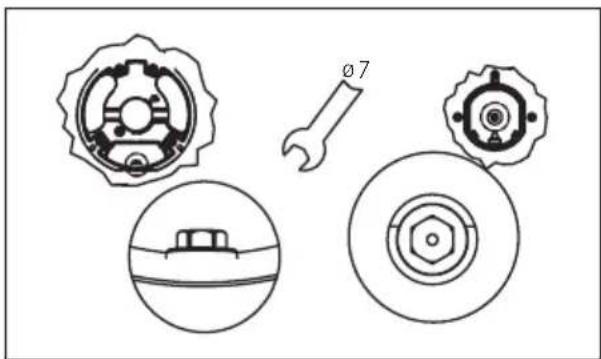

Remplacement des injecteurs
Les injecteurs non fournis doivent etre demandes au service client.
Important : tous les apparèils sont régés en usine pour une utilisation au gaz naturel (G20). Si un type de gaz différent est utilisé, remplacez les injecteurs comme suit :
- Retirez les grilles, les capuchons des brûleurs et les diffuseurs de flammes;
- Devissez les injecteurs et remplacez-les par ceux fournis et qui sont adaptés à l'arrivée de gaz, en vous assurant que le marquage coincide avec celui du tableau ;
- Réinstallé les diffuseurs de flamme, les capuchons des brûleurs et les grilles; Ces brûleurs ne nécessitant aucun réglage de l'air.
Accès à la plaque de cuisson
Pour acceder au plateau contenant les pieces fonctionnelles, proceedez comme suit :
- Retirez les grilles, les capuchons des brûleurs et les diffuseurs de flammes;
- Déposez les boutons en les faisant glisser de leurs broches;
- Déposez les vis qui maintainnent les brûleurs sur la plaque ;
- Soulevez la plaque de cuisson.
Important : Lors de la conversion de l'appareil vers un type de gaz différent, placez I'autocollant correspondant (fourni en accessoire) à l'endetroit prévu à cet effet sur
la plaque de données. Pour une utilisation avec du GPL (G30 ou G31), la vis de réglage minimum de la flamme doit être visée à fond. Ces appeareils sont fournis en cat. II 2H3+.
USAGE PRÉVU
ATTENTION: Cet apparéil est concu
uniquement pour cuisiner. Il ne doit pas être
utilisé pour d'autres buts, comme chauffer une
piece.
Ne tirez pas sur l'appareil ou le cable d'alimentation pour le débrancher.
Fermez le robinet d'arrivée générale du gaz quand la table n'est pas utilisé.
Risque de brûlures!
Ne touche pas les grilles pour casseroles pendant la cuisson.
Ne touchez pas l'appareil avec des parties mouillées du corps.

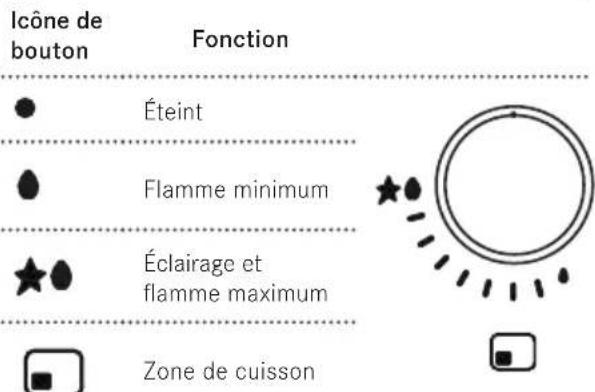

Allumage des brûleurs
La table de cuisson s'allume à l'aide des boutons de commande rotatifs. Pour allumer les brûleurs, procédez comme suit :
- Appuyez et tournez le bouton jusqu'à la position allumage et puissance maximale.
- Maintenez le bouton enforcé pendant 3 à 4 secondes pour permettre aux étincelles d'enflammier le gaz sortant du brûleur et pour permettre au thermocouple de chauffer.
- Puis, relâchéz le bouton et réglez la flamme en le tournant dans le sens antihoraire. Si la flamme s'eteint, repétez la procédure à partir de l'étépe 1.
La table de cuisson est un apparéil àutilisation quotidienne: il est normal que les casseroles ou les ustensiles de cuisine causent des marques d'utilisation ou d'abrasion. Un usage intensif peut entraîner de nombreuses marques d'utilisation.Dans ce cas, l' apparéil continue à fonctionner parfaitement et une réclamation n'est pas justifiée.La sécurité est always garantie.
N'utilisez pas l'appareil comme support. Pour éviter d'endommager l'appareil :
En cas de defaillance thermique, eteignez la plaque et laissez-la refroidir complètement.
Ne placez pas de vaissele dessus. Ne refroidissez avec de I'eau froide en aucune circonstance.
Ne pas monter sur l'appareil. L'appareil est fabriqué conformément aux normes de sécurité pertinentes en vigueur et aux conditions requises de sécurité de la Directive sur le Gaz.
Valve de sécurité automatique
Ces tables de cuisson sont équipées d'un dispositif de sécurité qui ferme automatiquement le flux de gaz si la flamme s'eteint accidentellement, en raison d'un courant d'air, du débordement de liquide ou d'une interruption-temporaire de l'arrivée de gaz. Ce dispositif s'enclenché env. 30 secondes après l'extinction de la flamme.

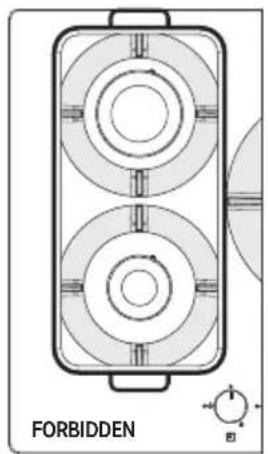

Utilisation des brûleurs
Pour une consommation de gaz réduite et une meilleure efficacité, utilisez des casseroles de largeurs adaptées aux brûleurs, en s'assurant que la flamme ne dépasse pas sur les bords (respecter le tableau suivant):
| Brûleur | Ø mini, maxi de la casserole (conseillé) |
| Double couronne | 160 à 240 mm |
| Rapide 140 à 220 mm | |
| Semi-rapide 140 à 200 mm | |
| Auxiliaire 60 à 140 mm |
L'utilisation de casseroles plus larges que celles indiquées peut entrainer une surchauffe des boutons et de la table et, en cas d'utilisation prolongée, le jaunissement du couvercle (s'il est en acier inoxydable).
Franke decline toute responsabilité pour les dommages dus à une telle utilisation. (Fig. 1)
Ne placez pas la meme casserole sur deux bruleurs. (Fig.1)
N'utilisez pas deux brûleurs en même temps avec un seul contenant, comme une casserole ou une poële à poisson. (Fig.1)
Unemauvaiseutilisationdesgrillespeut endommagerla tabledecuisson:neposez paslesgrillesaI'enversetnelesfaitespas glisserlelongdela tabledecuisson.
Si vous utilisez des cassetoles et des poêles en fonte, en pierres ollaires ou en terre-cuite, ne les utilisez pas plus de 20 minutes, en cas de cuisson longue, reglez le brûleur au minimum.
Les diffuseurs de chaleur tels que les mailles en métal, ou de tout autre type, ne sont pas recommendés.
ATTENTION:L'utilisation de casseroles ou poêles particulières peut provoquer une légere déformation-temporaire de la surface de cuisson en acier. Cela est normal et n'afecte pas le fonctionnement de l'appareil.
Fig. 1

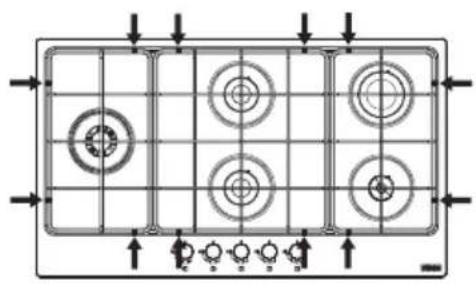

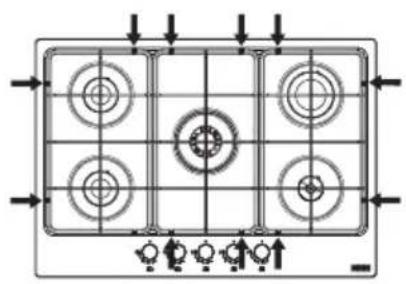

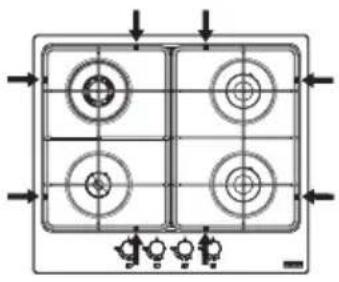

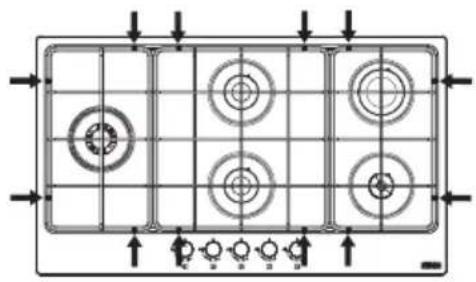

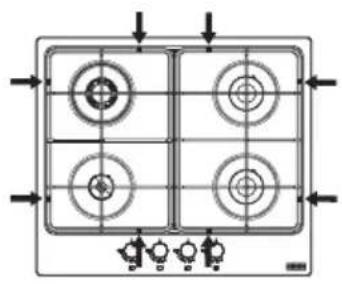

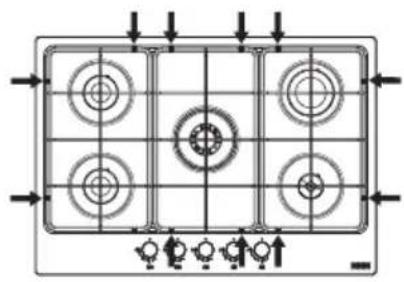

Position correcte des grilles
Assurez-vous de placer les grilles avec les pieds en caoutchouc dans la bonne position, comme indiqué par les flèches sur les photos ci-dessous :
NETTOYAGE ET ENTRETIEN
Risque de brûlures!
Ne nettoyez pas l'appareil et ses accessoires tant qu'ils ne sont pas froids.
N'utilisez pas de liquides inflammables a proximite de l'appareil.
Avant toute opération de nettoyage et d'entretien :
Eteindre I'appareil.
Les alimentés qui tombent ou se déposent sur la surface, sur les éléments fonctionnels ou esthétiques de la table de cuisson ne doivent pas être consommés.
Nettoyage de l'appareil
Nettoyez la table de cuisson après chaque utilisation, afin d'eviter la combustion des résidus alimentaires.
Pour nettoyer les résidus alimentaires, utilisez un chiffon doux ou une éponge avec de l'eau. Nous vous recommendons d'utiliser des agents de nettoyage de protection.
- Eliminez sans tarder les résidus alimentaires contenant beaucoup de sucre.
- Séchez toujours l'appareil avec soin, après avoir passé dessus un chiffon humide pour éviter les dépôts calcaires.
Nettoyez les grilles, les capuchons des brûleurs et les diffuseurs de flammes à l'eau chaude savonneuse, en vous assurant de les essuyer avec précaution. Ne les lavez pas au lave-vaisse. Assurez-vous de la parfaite propre des zones de sortie du gaz.
La couleur d'origine des grilles à casseroles peut s'alterer avec le temps sur la partie où repose les casseroles, en raison de la chaleur.
MAINTENANCE ET RÉPARATION
Avant toute opération de maintenance, débranchez l'appareil de l'alimentation électrique.
En cas de problème technique, contactez le SAV Franke.
S'assurer que la maintenance des composants électriques est effectuee uniquement par le fabricant ou le service clientèle. Utiliser exclusivement des pieds detachées d'origine.
S'assurer que les cables endommages sont uniquement replacés par le fabricant ou le service clientèle.
Lorsque you contactez le service clientèle, veuillez fournir les informations suivantes :
-type de défaut
- modele d'appareil (Art./Cod.)
- nombre de série (N.S.)
Cette information est donnée sur la plaque signalétique de la brochure ou sous la table de cuisson.
Si la table de cuisson ne fonctionne pas correctement, avant d'appeler le S.A.V Franke, referez-vous au Guide de Dépannage pour déterminer le problème :
GUIDE DE DÉPANNAGE
Type de défaut Vérifiez que:
A
Le brûleur ne s'allume pas, ne reste pas allumé ou les flammes ne sont pas régulières
1 L'alimentation en gaz ou en électricité n'est pas coupée
2 Le robinet d'alimentation du gaz n'est pas ouvert
3 La bouteille de gaz rechargeable (gaz liquide) n'est pas vide
4 Les ouvertures du brûleur ne sont pas obstruées
5 La prise electrique n'est pas sale
6 Toutes les parties du brûleur n'ont pas été positionnées correctement
7 Il n'y a pas de courant d'air pres de la table de cuisson
8 Lors de l'allumage du bruleur, le bouton n'a pas ete enfoncé depuis suffisamment longtemps pour activer le dispositif de protection (voir page 33 "Usage prevu")
9 Les ouvertures du bruleur ne sont pas obstruées pres du thermocouple.
10 Le réglage de gaz minimum n'est pas correct
B
Les contenants (casseroles, poëles, marmites) ne sont pas stables
11 Le fond du écipient n'est pas parfaitement plat
12 Le récipient n'est pas centré sur le brûleur
13 Les grilles n'ont pas ete echangees ou mal positionnées
Si après les vérifications, le défaut persiste, contactez le S.A.V. Franke le plus proche.
MISE AU REBUT
Emballage
Tous les matérieliaux d'emballage (cartons, films plastiques (PE) et polystyrene (EPS)) sont marqués et doivent, si possible, être mis au recyclage et eliminés de manière écologique.
Débranchement
Débranchez l'appareil du secteur. Lorsque l'appareil est fixé, cette opération doit être effectuee par un electricien qualifie.
Mise au rebut
Le symbole sur le produit ou sur l'emballage indique que I'appareil ne doit pas etre jetec avec les dechets menagers.
Éliminer l'appareil via un point de collecte spécialisé dans les déchets électroniques et électriques.
Conformément à la Directive 2012/19/UE relative à la réduction des substances dangereuses utilisées dans les apparils électriques et Electroniques et l'élimination des déchets.
Le tri des déchets de l'appareil enonne et due forme à des fins de recyclage ultérieur, traitement et élimination ecologique contribuente à éviter l'impact potentiellement négatif sur l'environnement et la santé et facilitent le recyclage des materiaux utilisés dans la construction des appareils.
SERVICECLIENTÉLE
Reportez-vous à l'adresse à contacter de votre pays à la dernière page de notre site Internet: www.franke.com
INFORMAZIONI PER LA SICUREZZA
| 15ab | |
| 2c### | |
| 3a### (J###) o## (J###) | |
| 45### | |
| 5### | |
| 6### | |
| 7### | |
| 87 ### | |
| 9 | |
| 10 | |
| 11 | |
| 12 | |
| 13 |
. Franke 4
c
a
olal jnall paowil cioglaes
ai a ai 分母最小值为 k .
juiiie 2 juiie iie 101g ie 1
j.25.11.2022 le 25.3
aiaaii aiaai iaiii jialad lao, jiaai ai
