ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CS246.4C DOLMAR

Πριν θέσετε σε λειτουργία τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων διαβάσετε προσεχτικά το εγχειρίδιο οδηγιών και εφαρμόσετε αυστηρά τους κανονισμούς ασφαλείας!

Φυλάξτε το εγχειρίδιο οδηγιών για μελλοντική αναφορά.

CS-246.4C

(Πρωτογενείς οδηγίες)

Σας ευχαριστούμε για την αγορά της Βενζινοκίνητης Κεφαλής Πολλαπλών Χρήσεων της DOLMAR. Βρισκόμαστε στην ευχάριστη θέση να σας συστήσουμε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων της DOLMAR, η οποία είναι το αποτέλεσμα ενός μακρού προγράμματος ανάπτυξης και πολλών χρόνων γνώσεων και εμπειρίας. Παρακαλώ διαβάστε αυτό το φυλλάδιο το οποίο αναφέρεται λεπτομερώς στα διάφορα σημεία που θα επιδείξουν την εξαιρετική της απόδοση. Αυτό θα σας βοηθήσει να αποκτήσετε τα καλύτερα δυνατά αποτελέσματα από τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων της DOLMAR.

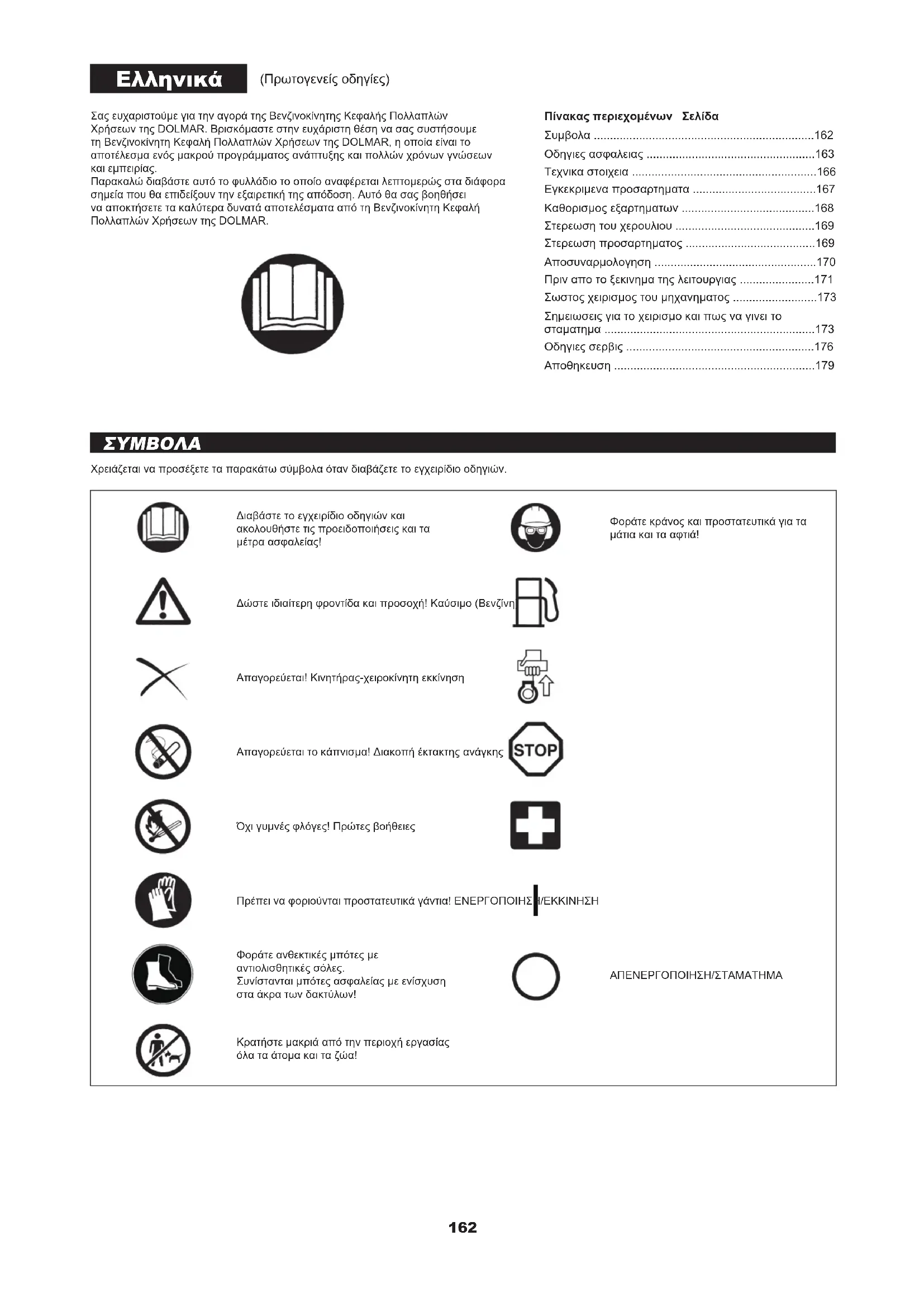

Πίνακας περιεχομένων Σελίδα

Συμβολα 162

Οδηγιες ασφαλειας ....163

Τεχνικα στοιχεια 166

Εγκεκριμενα προσαρτηματα ....167

Καθορισμος εξαρτηματων 168

Στερεωση του χερουλιου ....169

Στερεωση προσαρτηματος ....169

Αποσυναρμολογηση 170

Πριν απο το ξεκινημα της λειτουργιας ....171

Σωστος χειρισμος του μηχανηματος ....173

Σημειωσεις για το χειρισμο και πως να γινει το σταματημα ....173

Οδηγιες σερβις 176

Αποθηκευση 179

ΣΥΜΒΟΛΑ

Χρειάζεται να προσέξετε τα παρακάτω σύμβολα όταν διαβάζετε το εγχειρίδιο οδηγιών.

Διαβάστε το εγχειρίδιο οδηγιών και ακολουθήστε τις προειδοποιήσεις και τα μέτρα ασφαλείας!

Φοράτε κράνος και προστατευτικά για τα μάτια και τα αφτιά!

Δώστε ιδιαίτερη φροντίδα και προσοχή! Καύσιμο (Βενζίνη

Απαγορεύεται! Κινητήρας-χειροκίνητη εκκίνηση

Απαγορεύεται το κάπνισμα! Διακοπή έκτακτης ανάγκης

Όχι γυμνές φλόγες! Πρώτες βοήθειες

Πρέπει να φοριούνται προστατευτικά γάντια! ΕΝΕΡΓΟΠΟΙΗΣΗ/ΕΚΚΙΝΗΣΗ

Φοράτε ανθεκτικές μπότες με αντιολισθητικές σόλες. Συνίστανται μπότες ασφαλείας με ενίσχυση στα άκρα των δακτύλων!

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ/ΣΤΑΜΑΤΗΜΑ

Κρατήστε μακριά από την περιοχή εργασίας όλα τα άτομα και τα ζώα!

Προοριζόμενη χρήση του μηχανήματος

Αυτή η βενζινοκίνητη κεφαλή πολλαπλών χρήσεων προορίζεται για να κινεί το εγκεκριμένο προσάρτημα που αναφέρεται σε αυτό το εγχειρίδιο οδηγιών. Ποτέ να μη χρησιμοποιείτε το μηχάνημα για άλλο σκοπό.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Γενικές οδηγίες

• Για τη διασφάλιση της σωστής λειτουργίας, ο χρήστης πρέπει να διαβάσει αυτό το εγχειρίδιο οδηγιών για να εξοικειωθεί με τον χειρισμό της Βενζίνοκίνητης Κεφαλής Πολλαπλών Χρήσεων. Οι χρήστες οι οποίοι δεν διαθέτουν επαρκή ενημέρωση θα θέσουν σε κίνδυνο τους εαυτούς τους και τους άλλους λόγω του ακατάλληλου χειρισμού.
• Συνίσταται να δανείζεται τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων μόνο σε άτομα που διαθέτουν αποδεδειγμένη εμπειρία με τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων. Πάντοτε να παραδίδεται το εγχειρίδιο οδηγιών.
• Οι χρήστες που τη χρησιμοποιούν για πρώτη φορά θα πρέπει να ρωτούν τον μεταπωλητή για τις βασικές οδηγίες για να εξοικειωθούν με το χειρισμό ενός μηχανοκίνητου κόφτη.
• Στα παιδία και στα νεαρά άτομα κάτω των 18 ετών δεν θα πρέπει να τους επιτρέπεται η χρήση της Βενζινοκίνητης Κεφαλής Πολλαπλών Χρήσεων. Τα άτομα με ηλικία πάνω από 16 ετών θα μπορούσαν να χρησιμοποίησουν τη συσκευή για εκπαιδευτικούς σκοπούς, μόνο κάτω από την επίβλεψη ενός έμπειρου εκπαιδευτή.
• Χρησιμοποιήστε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων με τη μεγαλύτερη δυνατή φροντίδα και προσοχή.
• Να χειρίζεστε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων μόνο όταν βρίσκεστε σε καλή φυσική κατάσταση. Εκτελέστε όλες τις εργασίες με ηρεμία και προσοχή. Ο χρήστης θεωρείται υπεύθυνος για τους άλλους.
• Ποτέ να μην χρησιμοποιήσετε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων μετά από την κατανάλωση αλκούλ ή φαρμάκων, ή εάν αισθάνεστε κουρασμένοι ή ασθενείς.
• Η εθνική νομοθεσία μπορεί να περιορίζει τη χρήση του μηχανήματος.

Προσωπικός προστατευτικός εξοπλισμός

• Ο ρουχισμός που φοράτε θα πρέπει να είναι λειτουργικός και κατάλληλος, δηλαδή να είναι εφαρμοστός αλλά να μην σας παρεμποδίζει. Μην φοράτε κοσμήματα ή ρούχα τα οποία μπορούν να μπλεχτούν μέσα στους θάμνους ή στους βάτους.
• Για την προστασία του τραυματισμού της κεφαλής, των ματιών, ή των ποδιών καθώς επίσης και την προστασία της ακοής κατά την λειτουργία, θα πρέτει να χρησιμοποιηθεί ο παρακάτω προσταευτικός εξοπλισμός και ο προσταευτικός ρουχισμός κατά την χρήση της Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων.
• Πάντοτε να φοράτε κράνος όπου υπάρχει ο κίνδυνος της πτώσης αντικειμένων. Το κράνος 1) θα πρέπει να ελέγχεται για την ύπαρξη ζημιάς κατά τακτικά χρονικά διαστήματα και θα πρέπει να αντικατασταθεί τουλάχιστον μετά από 5 χρόνια. Χρησιμοποιείτε μόνο εγκεκριμένα προστατευτικά κράνη.
• Η προσωπίδα (2) του κράνους (ή εναλλακτικά προστατευτικά γυαλιά) προστατεύει το πρόσωπο από τα θραύσματα και τις πέτρες που ίπτανται. Κατά τη χρήση της Βενζινοκίνητης Κεφαλής Πολλαπλών Χρήσεων, πάντοτε να φοράτε προστατευτικά γυαλιά ή προσωπίδα για την αποφυγή του τραυματισμού των ματιών.
• Φοράτε τον απαραίτητο εξοπλισμό προστασίας ενάντια στο θόρυβο για την αποφυγή πρόκλησης βλάβης στην ακοή (προστατευτικά επικαλύμματα αυτιών (3), ωτοασπίδες κτλ.).
• Η φόρμα εργασίας (4) προστατεύει από τις πέτρες και τα θραύσματα που ίπτανται. Σας συστήνουμε ανεπιφύλακτα τη χρήση της φόρμας εργασίας από το χρήστη.
• Ειδικά γάντια (5) φτιαγμένα από παχύ δέρμα αποτελούν μέρος του συνιστώμενου εξοπλισμού και θα πρέπει πάντοτε να φοριούνται κατά την χρήση της Βενζινοκίνητης Κεφαλής Πολλαπλών Χρήσεων.
• Κατά τη χρήση της Βενζινοκίνητης Κεφαλής Πολλαπλών Χρήσεων, πάντοτε να φοράτε ανθεκτικά παπούτσια (6) με αντιολισθητικές σόλες. Αυτά προστατεύουν έναντι των τραυματισμών και διασφαλίζουν το καλό πάτημα.

Θέτοντας σε λειτουργία τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων

• Διασφαλίστε να μη υπάρχουν παιδιά ή άλλα άτομα στη γύρω περιοχή καθώς επίσης δώστε προσοχή στα ζώα που τυχόν βρίσκονται κοντά στην περιοχή εργασίας.
• Βεβαιωθείτε ότι το εξάρτημα επισυνάπτεται στη θέση του, ο μοχλός ελέγχου λειτουργεί εύκολα και ελέγξτε για τη σωστή λειτουργία του μοχλού κλειδώματος.
• Απαγορεύεται η κίνηση του εργαλείου κατά το ρελαντί. Εάν έχετε αμφιβολία απευθυνθείτε στον μεταπωλητή σας για τη ρύθμιση. Ελέγξετε τα χερούλια ώστε να είναι καθαρά και ξηρά και δοκιμάστε την λειτουργία του διακόττη εκκίνησης/σταματήματος.

Διαγραμματική εικόνα 360° 15 Métra 15m (50 m)

Θέστε σε λειτουργία τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων σύμφωνα μόνο με τις οδηγίες.

• Μην χρησιμοποιήσετε οποιασδήποτε άλλες μεθόδους για να ξεκινήσετε τον κινητήρα!
• Χρησιμοποιήστε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων και τα εργαλεία μόνο για τις καθορισμένες εφαρμογές.
• Ξεκινήστε τον κινητήρα της Βενζινοκίνητης Κεφαλής Πολλαπλών Χρήσεων μόνο αφότου έχει γίνει η πλήρης συναρμολόγηση. Η λειτουργία της συσκευής επιτρέπτεται μόνο αφότου συνδεθούν όλα τα κατάλληλα εξαρτήματα!
• Πριν το ξεκίνημα, βεβαιωθείτε ότι το προσάρτημα δεν βρίσκεται σε επαφή με σκληρά αντικείμενα όπως κλαδιά, πέτρες κτλ επειδή το προσάρτημα θα περιστραφεί κατά την εκκίνηση.
• Ο κινητήρας σβήνει αμέσως στην περίπτωση που συμβούν μηχανικά προβλήματα.
• Εάν το προσάρτημα χτυπήσει πέτρες ή άλλα σκληρά αντικείμενα, αμέσως κλείστε τον κινητήρα και επιθεωρήστε το προσάρτημα.

- Να χειρίζεστε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων μόνο όταν έχετε συνδεδεμένο τον ιμάντα ώμου, ο οποίος θα πρέπει να προσαρμόζεται κατάλληλα πριν θέσετε σε λειπουργία τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων. Είναι σημαντικό να προσαρμόζετε τον ιμάντα ώμου ανάλογα με το σωματικό μέγεθος του χρήστη για την αποφυγή της εμφάνισης της κούρασης κατά τη χρήση. Ποτέ να μην κρατάτε τον κόφτη με το ένα χέρι κατά την χρήση.

- Κατά το χειρισμό να κρατάτε πάντοτε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων με τα δυο χέρια.

Πάντοτε να έχετε ένα ασφαλές πάτημα.

- Να χειρίζεστε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων με τέτοιο τρόπο ώστε να μην εισπνέετε τα καυσαέρια. Ποτέ να μην λειτουργήσετε τον κινητήρα σε κλειστά δωμάτια (υπάρχει κίνδυνος δηλητηρίασης από αέρια). Το μονοξείδιο του άνθρακα είναι ένα άσσμο αέριο.

- Σβήστε τον κινητήρα κατά την ανάπαυση και όταν αφήνετε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων αφύλακτη, και τοποθετήστε τη σε μια ασφαλή θέση για να αποτραπεί η πρόκληση κινδύνου προς τους άλλους και ζημιά στο μηχάνημα.

- Ποτέ μην τοποθετήσετε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων πάνω σε ξερό γρασίδι ή σε οποιοδήποτε εύφλεκτο υλικό όταν είναι ζεστή.

- Όλα τα προστατευτικά συγκροτήματα και προφυλακτήρες που παρέχονται με αυτή τη συσκευή πρέπει να χρησιμοποιούνται κατά την λειτουργία.

- Ποτέ να μην λειτουργείτε τον κινητήρα με ένα σιγαστήρα εξάτμισης που έχει πάθει ζημιά.

- Κλείστε τον κινητήρα κατά την μεταφορά.

- Κατά την μεταφορά σε μεγάλες αποστάσεις θα πρέπει να χρησιμοποιούνται τα προστατευτικά του εργαλείου που συμπεριλαμβάνονται με τη συσκευή.

- Διασφαλίστε τη σωστή τοποθέτηση της Βενζινοκίνητης Κεφαλής Πολλαπλών Χρήσεων κατά τη μεταφορά με όχημα για την αποφυγή διαρροής καυσίμου.

- Κατά τη μεταφορά της Βενζινοκίνητης Κεφαλής Πολλαπλών Χρήσεων, διασφαλίστε ότι το ρεζερβουάρ καυσίμου είναι τελείως άδειο.

- Κατά το ξεφόρτωμα της Βενζινοκίνητης Κεφαλής Πολλαπλών Χρήσεων από την καρότσα, ποτέ να μην ρίξετε κάτω τον κινητήρα στο έδαφος επειδή αν το κάνετε αυτό μπορεί να προκληθεί σοβαρή βλάβη στο ρεζερβουάρ καυσίμου.

- Εκτός από την περίπτωση της έκτακτης ανάγκης, ποτέ να μην ρίξετε ή να πετάξετε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων στο έδαφος επειόη αν το κάνετε αυτό μπορεί να προκληθεί σοβαρή ζημιά στη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων.

- Θυμηθείτε να σηκώνετε ολόκληρο τον κινητήρα από το έδαφος όταν μετακινείτε τη συσκευή. Το σύρσιμο του ρεζερβουάρ καυσίμου είναι πολύ επικίνδυνο και θα προκαλέσει ζημιά και διαρροή καυσίμου, προκαλώντας πίθανόν την πυρκαγιά.

- Εάν η συσκευή χτυπήσει δυνατά κατά την πτώση, ελέγξετε την κατάσταση πριν συνεχίσετε την εργασία. Ελέγξετε το σύστημα καυσίμου για ύπαρξη διαρροής καυσίμου αλλά και τα χειριστήρια και τις διατάξεις ασφαλείας για ύπαρξη δυσλειτουργίας. Εάν υπάρχει οποιαδήποτε ζημιά ή αν έχετε αμφιβολίες, επικοινωνήστε με το δικό μας εξουσιοδοτημένο κέντρο εξυπηρέτησης για επιθεώρηση και επισκευή.

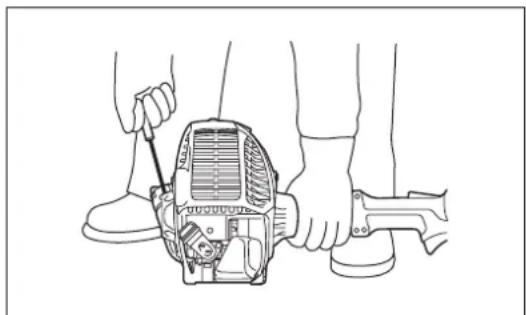

Ανεφοδιασμός καυσίμου

• Κατά τον ανεφοδιασμό καυσίμου σβήστε τον κινητήρα, να είστε μακριά από τις γυμνές φλόγες και να μην καπνίζετε.
• Αποφύγετε την επαφή του δέρματος με προϊόντα ορικτών λαδιών. Μην εισπνέετε τον ατμό του καυσίμου. Πάντοτε να φοράτε προστατευτικά γάντια κατά τον ανεφοδιασμό του καυσίμου. Αλλάζετε και καθαρίζετε τον προστατευτικό ρουχισμό σε τακτικά διαστήματα.
• Δώστε προσοχή ώστε να μην ρίξετε κάτω καύσιμο ή λάδια για την αποφυγή της ρύπανσης του εδάφους (προστασία του περιβάλλοντος). Καθαρίστε αμέσως τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων αν πέσει πάνω της καύσιμο.
• Αποφύγετε την οποιαδήποτε επαφή του καυσίμου με τα ρούχα σας. Αλλάξτε το ρουχισμό σας αμέσως μετά την πτώση του καυσίμου επάνω του (για την αποφυγή της πρόκλησης φωτιάς στα ρούχα σας).
• Επιθεωρείστε την τάπα του καυσίμου ανά τακτά διαστήματα για να διασφαλίσετε ότι μπορεί να στερεωθεί σταθερά και ότι δεν παρουσιάζει διαρροή.
• Προσεκτικά σφίξτε την τάπα του ρεζερβουάρ καυσίμου. Αλλάξτε θέση για την εκκίνηση του κινητήρα (τουλάχιστον 3 μέτρα μακριά από τον χώρο του ανεφοδιασμού).
• Ποτέ να μην ανεφοδιάζετε σε κλειστά δωμάτια. Οι ατμοί του καυσίμου συσσωρεύονται στο επίπεδο του εδάφους (κίνδυνος εκρήξεων).
• Να μεταφέρετε και να αποθηκεύετε το καύσιμο σε κατάλληλα δοχεία. Φροντίστε ώστε το αποθηκευμένο καύσιμο να μην είναι προσβάσιμο στα παιδιά.

STOP • Παύση • Μεταφορά • Ανεφοδιασμός καυσίμου • Συντήρηση • Αντικατάσταση εργαλείου

• Να χρησιμοποιείτε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων μόνο με καλό φωτισμό και ορατότητα. Κατά τη διάρκεια της εποχής του χειμώνα δώστε προσοχή στις περιοχές που είναι υγρές και γλιστρούν, πάγος και χιόνι (κίνδυνος ολισθηρότητας). Πάντοτε να έχετε ένα ασφαλές πάτημα.
• Ποτέ να μην χειρίζεστε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων όταν είσαστε πάνω σε σκάλα.
• Ποτέ να μην σκαρφαλώνετε σε δέντρα για να εκτελέσετε εργασίες κοπής με τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων.
• Ποτέ να μην εργάζεστε πάνω σε ασταθείς επιφάνειες.
• Πριν κάνετε χρήση του προσαρτήματος αυτό θα πρέπει να έχει αποκτήσει την πλήρη ταχύτητα λειτουργίας.
• Ξεκουραστείτε για να μην χάσετε τον έλεγχο λόγω κούρασης. Σας συνιστούμε να κάνετε 10 έως 20 λεπτά διάλειμμα κάθε ώρα.

Οδηγίες συντήρησης

• Επισκευάζετε τη συσκευή σας στο δικό μας εξουσιοδοτημένο κέντρο σέρβις, χρησιμοποϊώντας πάντον αυθεντικά ανταλλακτικά. Η λανθασμένη επισκευή και η φτωχή συντήρηση μπορεί να μειώσει την διάρκεια την ωφέλιμης ζωής της συσκευής και να αυξήσει τον κίνδυνο ατυχημάτων.
• Να χειρίζεστε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων με όσο το δυνατόν λιγότερο θόρυβο και ρύπανση. Ιδιαίτερα ελέγξτε τις σωστές ρυθμίσεις του καρμπιρατέρ.
• Καθαρίστε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων ανά τακτά διαστήματα και ελέγξτε ότι όλες οι βίδες και τα παξιμάδια είναι καλά σφιγμένα.

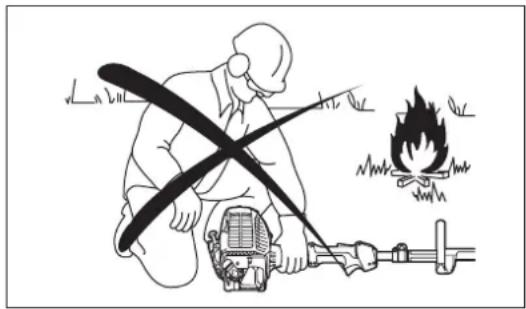

• Ποτέ να μην κάνετε τη συντήρηση ή την αποθήκευση της Βενζινοκίνητης Κεφαλής Πολλαπλών Χρήσεων κοντά σε γυμνές φλόγες.
• Πάντοτε να αποθηκεύετε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων σε κλειδωμένα δωμάτια με άδειο το ρεζερβουάρ καυσίμου. Εάν η δεξαμενή καυσίμου πρέπει να αποστραγγιστεί, αυτό πρέπει να γίνεται σε εξωτερικούς χώρους.

Τηρήστε τις σχετικές οδηγίες αποτροπής ατυχήματος που εκδίδεται από τις σχετικές εμπορικές ενώσεις και από τις ασφαλιστικές εταιρίες.

Μην προβείτε σε οποιαδήποτε τροποποίηση της Βενζινοκίνητης Κεφαλής Πολλαπλών Χρήσεων επειδή η ενέργεια αυτή θα θέσει σε κίνδυνο την ασφάλειά σας.

Η εκτέλεση των εργασιών συντήρησης και επισκευής από το χρήστη περιορίζονται τις δραστηριότητες που περιγράφονται στο εγχειρίδιο οδηγιών. Όλες οι άλλες εργασίες πρέπει να γίνονται από ένα Εξουσιοδοτημένο Αντιπρόσωπο του Σέρβις. Χρησιμοποιήστε μόνο τα αυθεντικά ανταλλακτικά και αξεσουάρ που διατίθενται και παρέχονται από τη DOLMAR.

Η χρήση μη εγκεκριμένων εξαρτημάτων και εργαλείων συνεπάγεται τον αυξημένο κίνδυνο ατυχημάτων.

Η DOLMAR δεν θα δεχθεί την οποιαδήποτε ευθύνη για ατυχήματα ή φθορά που προκλήθηκε από τη χρήση μη εγκεκριμένων προσαρτημάτων και συσκευών στερέωσης των προσαρτημάτων ή των αξεσουάρ.

Πρώτες βοήθειες

Για την περίπτωση ατυχήματος, φροντίστε να υπάρχει διαθέσιμο ένα κουτί πρώτων βοηθειών στην περιοχή όπου εκτελούνται οι εργασίες κοπής. Αντικαταστήστε αμέσως το οποιοδήποτε αντικείμενο που πάρθηκε από το κουτί των πρώτων βοηθειών.

Όταν ζητάτε βοήθεια, παρακαλώ παράσχετε τις ακόλουθες πληροφορίες:

• Τόπος του ατυχήματος
• Τι συνέβη
• Αριθμός τραυματισμένων ατόμων
• Είδος των τραυμάτων
• Το όνομά σας

Simple black plus sign inside a square (no text or symbols)

Δόνηση

• Τα άτομα με κακό κυκλοφορικό σύστημα τα οποία εκτίθενται σε υπερβολικούς κραδασμούς μπορεί να παρουσιάσουν βλάβη στα αιμοφόρα αγγεία ή στο νευρικό σύστημα. Οι κραδασμοί ενδέχεται να προκαλέσουν τα ακόλουθα συμπτώματα στα δάχτυλα, τα χέρια ή τους καρπούς: “Κοίμισμα” (μούδιασμα, μυρμήγκιασμα, πόνο, σουβλιές, αλλαγή χρώματος ή υφής του δέρματος. Εάν έχετε οποιαδήποτε από αυτά τα συμπτώματα, επισκεφτείτε ένα γιατρό!
• Για την ελάττωση του κινδύνου της "ασθένειας των άσπρων δακτύλων", διατηρήστε τα χέρια σας ζεστά κατά την λειτουργία και διατηρήστε σε καλή κατάσταση τη συσκευή και τα εξαρτήματα.

ΕΚ - ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ

Για τις ευρωπαϊκές χώρες μόνο

Η δήλωση συμμόρφωσης ΕΚ περιλαμβάνεται ως παράρτημα Α σε αυτό το εγχειρίδιο οδηγιών.

TEXNIKA ΣΤΟΙΧΕΙΑ CS-246.4C

Μοντέλο CS-246.4C
Τύπος χερουλιού Χερούλι σε σχήμα βρόγχου
Διαστάσεις: μήκος x πλάτος x ύψος (χωρίς τη λάμα κοπής) με φράγμα mm9	75 x 323 x 241
Διαστάσεις: μήκος x πλάτος x ύψος (χωρίς τη λάμα κοπής) χωρίς φράγμα mm	975 x 242 x 241
Βάρος (χωρίς πλαστικό προφυλακτήρα και λάμα κοπής) kg4,6
Όγκος (ρεζερβουάρ καυσίμου) L 0,6
Όγκος (ρεζερβουάρ λαδιού) L 0,08
Εκτόπισμα κινητήρα cm ^3	25,4
Μέγιστη απόδοση κινητήρα kw0,77 στις 7.000 min ^-1
Ταχύτητα κινητήρα στη συνιστώμενη μέγιστη ταχύτητα του άξονα min ^-1	10.000
Ταχύτητα ρελαντί min ^-1	3.000
Ταχύτητα εμπλοκής συμπλέκτη min ^-1	3.900
Καρμπιρατέρ	Τύπου διαφράγματος
Σύστημα ανάφλεξης	Χωρίς επαφή, μαγνητικού τύπου
Μπουζί τύπος	NGK CMR4A

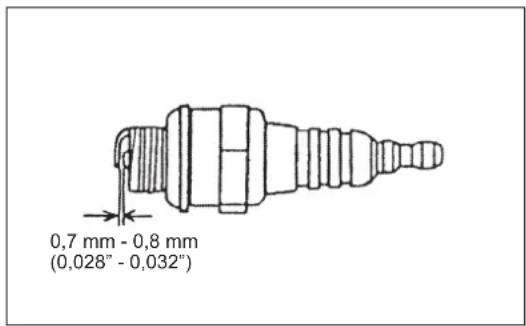

Διάκενο ηλεκτροδίων mm	0,7 - 0,8
Καύσιμο	Βενζίνη autokivnήτου
Λάδι κινητήρα	Λάδι κατηγορίας API κλάσης SF ή υψηλότερης ή λάδι 10W-30 του SAE (λάδι 4-χρονου κινητήρα για autokívητα)

Δόνηση

ΕΓΚΕΚΡΙΜΕΝΑ ΠΡΟΣΑΡΤΗΜΑΤΑ

ΠΡΟΣΑΡΤΗΜΑΤΑ Μοντέλα
Θαμνοκοπτικό προσάρτημα BC-CS, BC-AC
Προσάρτημα χλοοκοπτικού LT-CS
Προσάρτημα κονταροπρίονο PS-CS 1
Προσάρτημα ψαλιδιού μπορντούρας HT-CS 1, HT-CS 2
Προσάρτημα κλαδευτηριού εδάφους HT-CS 3
Προσάρτημα καλλιεργητή εδάφους MC-CS, MC-CS1
Προσάρτημα τσουγκράνας συγκομιδής CH-CS
Προσάρτημα κόφτη άκρων PE-CS
Προσάρτημα προέκτασης άξονα SE-CS
Προσάρτημα μηχανοκίνητης βούρτσας MB-CS
Προσάρτημα μηχανοκίνητης σκούπας MW-CS
Προσάρτημα φυσητήρα AG-CS

CS-246.4C

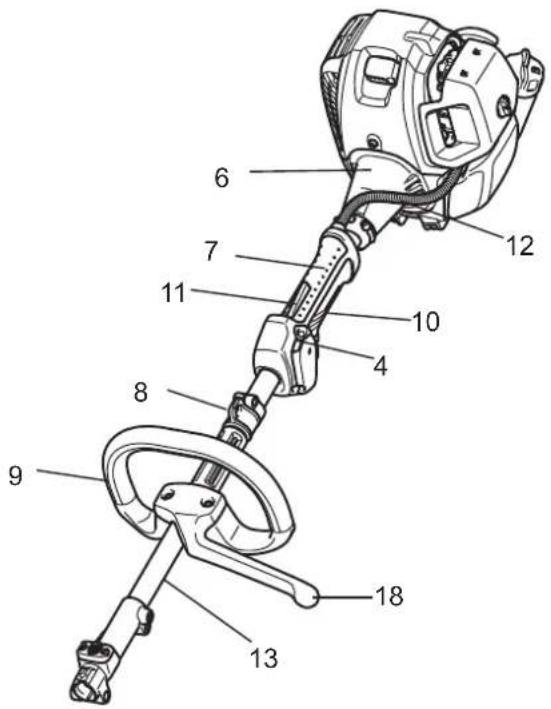

GRKΑΘΟΡΙΣΜΟΣ ΕΞΑΡΤΗΜΑΤΩΝ

1Ρεζερβουάρ καυσίμου

2Εκκινητήρας ανατύλιξης

3Φίλτρο αέρα

4 I-Ο διακόπτης (ανοικτός/κλειστός)

5 Σιναστήρας εξάτμισης

6Θήκη συμπλέκτη

7Πίσω λαβή

8Αναρτήρας

9Χερούλι

10Μοχλός γκαζιού

11Μοχλός κλειδώματος

12Καλώδιο χειρισμού

13Άξονας

14 Τάπα πληρωτή καυσίμου

15 Κουμπί μίζας

16Σωλήνας εξάτμισης

17Τάπα λαδιού

18Φράγμα*

Σημείωση: Σε ορισμένες χώρες το φράγμα δεν παρέχεται με το εργαλείο.

ΣΤΕΡΕΩΣΗ ΤΟΥ ΧΕΡΟΥΛΙΟΥ

ΠΡΟΣΟΧΗ: Πριν κάνετε την οποιαδήποτε εργασία πάνω στη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων, πάντοτε να σταματάτε τον κινητήρα και να αποσυνδέετε το σύνδεσμο του μπουζί από το μπουζί. Πάντοτε να φοράτε προστατευτικά γάντια!

ΠΡΟΣΟΧΗ: Να ξεκινάτε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων μόνο αφότου την έχετε συναρμολογήσει εντελώς.

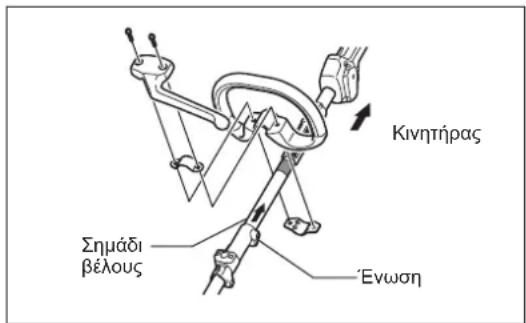

Συναρμολόγηση του χερουλιού σχήματος βρόγχου

• Τοποθετήστε με ασφάλεια το φράγμα και τη λαβή πάνω στον άξονα του σωλήνα με τις δυο βίδες και τους σφικτήρες. Τη στιγμή αυτή, τοποθετήστε το φράγμα στην αριστερή πλευρά του μηχανήματος όπως εμφανίζεται στην εικόνα.
• Βεβαιωθείτε ότι το συγκρότημα της λαβής/φράγματος βρίσκεται μεταξύ του διαχωριστή και του σημαδιού βέλους. Μην αφαιρείτε ή συμπτύσσετε το διαχωριστή.
• Μετά τη συναρμολόγηση μην αφαιρείτε το φράγμα.

ΠΡΟΣΟΧΗ: Ποτέ μην εγκαθιστάτε τη λαβή πάνω στην ετικέτα ή στην ένωση.

Σημείωση: Σε ορισμένες χώρες, το φράγμα και το σημάδι βέλους δεν παρέχονται με το εργαλείο.

STOP

Κινητήρας Σημάδι βέλους 'Ενωση

ΣΤΕΡΕΩΣΗ ΠΡΟΣΑΡΤΗΜΑΤΟΣ

ΠΡΟΣΟΧΗ: Πριν κάνετε την οποιαδήποτε εργασία πάνω στη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων, πάντοτε να σταματάτε τον κινητήρα και να αποσυνδέετε το σύνδεσμο του μπουζί από το μπουζί. Πάντοτε να φοράτε προστατευτικά γάντια!

ΠΡΟΣΟΧΗ: Να ξεκινάτε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων μόνο αφότου την έχετε συναρμολογήσει εντελώς.

Συναρμολόγηση

• Ξεσφίξτε το μοχλό.
• Ευθυγραμμίστε την περόνη του προσαρτήματος με την αυλάκωση της ένωσης και εισάγετε την περόνη.
• Εισάγετε το προσάρτημα μέχρι τη θέση του βέλους του προσαρτήματος. Κατόπιν, ελέγξτε να δείτε αν έχει ανυψωθεί το κουμπί.
• Σφίξτε το μοχλό. (Για οδηγίες δείτε το διάγραμμα στα δεξιά.)

STOP

- Ξεσφίξτε το μοχλό.

- Πιέστε το κουμπί και αφαιρέστε το προσάρτημα.

(Όσο είναι εφικτό, προσπαθήσετε να βγάλετε το προσάρτημα σε ευθεία γραμμή.)

Σημείωση:

- Μην αφήνετε τον μοχλό στη σφιγμένη κατάσταση όταν δεν υπάρχει στερεωμένο προσάρτημα.

ΠΡΙΝ ΑΠΟ ΤΟ ΞΕΚΙΝΗΜΑ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ

'Ελεγχος και αναπλήρωση του λαδιού του κινητήρα

- Εκτελέστε την παρακάτω διαδικασία, με κρύο τον κινητήρα.

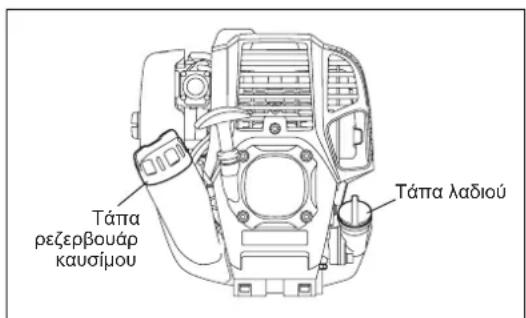

• Ορίστε το επίπεδο του κινητήρα, αφαιρέστε την τάπα λαδιού (Εικ. 1) και στη συνέχεια, ελέγξτε για να δείτε το εύρος μεταξύ των σημάνσεων του ανώτερου και του κατώτερου ορίου του σωλήνα λαδιού (Εικ. 2).
• Γεμίστε το λάδι έως το ανώτερο σημάδι ορίου εάν το λάδι δεν είναι επαρκές (η στάθμη του λαδιού βρίσκεται κοντά στο κατώτερο όριο) (Εικ. 3).
• Η περιοχή που περιβάλλει τις εξωτερικές σημάνσεις είναι διαφανής, έτσι ώστε η ποσότητα του λαδιού στο εσωτερικό μπορεί να ελεγχθεί χωρίς να χρειάζεται να αφαιρέσετε την τάπα λαδιού. Όμως εάν ο σωλήνας λαδιού γίνει πάρα πολύ βρώμικος, η ορατότητα μπορεί να χαθεί και τότε η στάθμη του λαδιού θα πρέπει να ελεγχθεί έναντι του κλιμακωτού τμήματος στο εσωτερικό της σωλήνας λαδιού.
• Ως αναφορά, ο χρόνος αναπλήρωσης του λαδιού είναι περίπτου 10 ώρες (κάθε δέκα ανεφοδιασμούς καυσίμου).

Εάν αλλάξει το χρώμα του λαδιού ή αναμειχθεί με βρωμιά, αντικαταστήστε το με καινούργιο. (Για το διάστημα και την μέθοδο αντικατάστασης, ανατρέξτε στη Σ 176)

Συνιστώμενο λάδι: SAE 10W-30 λάδι Κατηγορίας API, Κλάση SF ή υψηλότερη (4-χρονος κινητήρας για αυτοκίνητα)

Όγκος λαδιού: Περίπου 0,08 Λίτρα

Σημείωση: Εάν ο κινητήρας δεν κρατηθεί όρθιος, το λάδι μπορεί να μπει γύρω από τον κινητήρα και να γεμίσει υπερβολικά.

Εάν το λάδι γεμίσει πάνω από το όριο, το λάδι μπορεί να ρυπανθεί ή να πιάσει φωτιά με άσπρο καπνό.

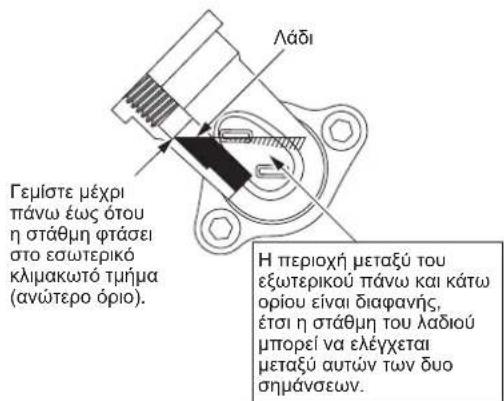

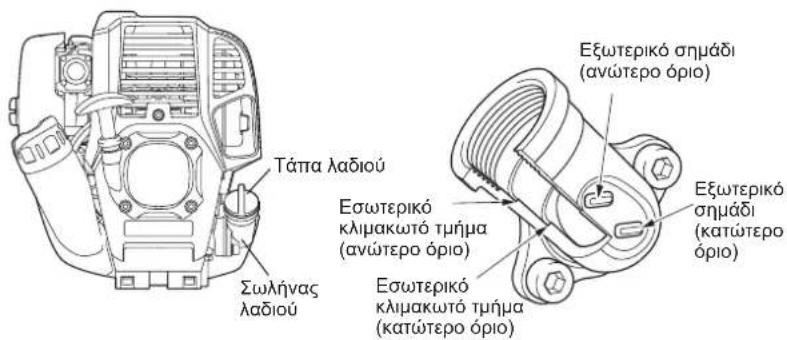

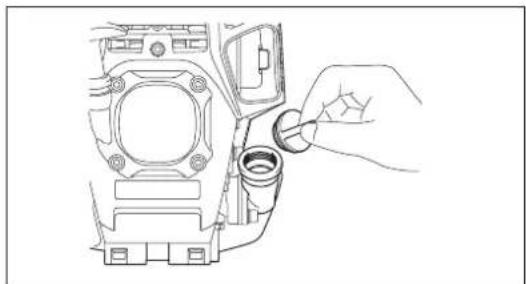

1η παρατήρηση στην Αντικατάσταση του λαδιού: “Τάπα λαδιού”

• Αφαιρέστε τη σκόνη ή την βρωμιά κοντά στην τρύπα ανεφοδιασμού του λαδιού, και αποσυνδέστε την τάπα λαδιού.
• Διατηρήστε την τάπα λαδιού που έχετε βγάλει καθαρή από άμμο και σκόνη. Διαφορετικά, η οποιαδήποτε άμμος ή σκόνη κολλήσει στην τάπα λαδιού μπορεί να προκαλέσει την μη φυσιολογική κυκλοφορία του λαδιού ή την φθορά των τμημάτων του κινητήρα, το οποίο θα προκαλέσει προβλήματα.

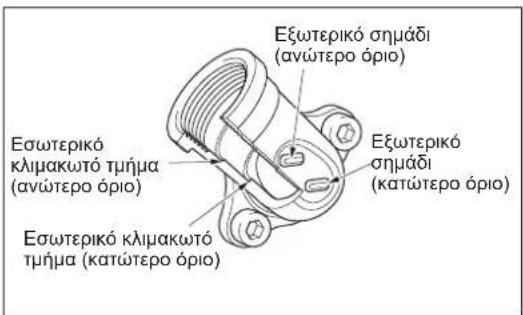

Tápta ladióu Σωλήνας ladióu Εσωτερικό κλιμακωτό τμήμα (ανώτερο όριο) Εσωτερικό κλιμακωτό τμήμα (κατώτερο όριο) Εξωτερικό σημάδι (ανώτερο όριο) Εξωτερικό σημάδι (κατώτερο όριο)

Γεμίστε μέχρι πάνω έως ότου η στάθμη φτάσει στο εσωτερικό κλιμακωτό τμήμα (ανώτερο όριο). Η περιοχή μεταξύ του εξωτερικού πάνω και κάτω ορίου είναι διαφανής, έτσι η στάθμη του λαδιού μπορεί να ελέγχεται μεταξύ αυτών των δυο σημάνσεων.

Eik. 1

Εικ. 2 Σωλήνας λαδιού Εικ. 3

(1) Κρατήστε τον κινητήρα επίπεδο και αποσυνδέστε την τάπα λαδιού.

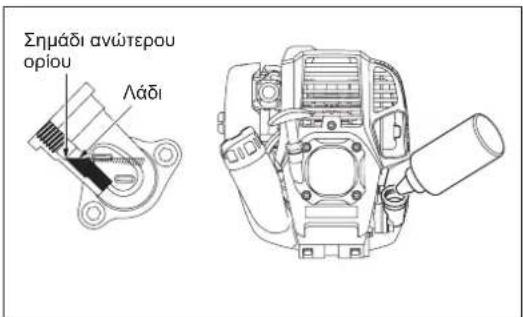

(2) Γεμίστε με λάδι έως την ένδειξη του ανώτερου ορίου. (δείτε Εικ. 3) Χρησιμοποιήστε το μπουκάλι λαδιού κατά το γέμισμα.
(3) Σφίξτε καλά την τάπα λαδιού. Το ανεπαρκές σφίξιμο μπορεί να προκαλέσει τη διαρροή λαδιού.

• Μην αντικαταστήσετε το λάδι έχοντας τον κινητήρα υπό κλίση.
  • Το γέμισμα με του λαδιού με τον κινητήρα υπό κλίση προσθέτει μια ποσότητα λαδιού μεγαλύτερη από την κανονική που προκαλεί την ρύπανση του λαδιού και/ή τον άστρο καπνό.

2η παρατήρηση στην Αντικατάσταση του λαδιού: “Εάν το λάδι χυθεί έξω”

- Εάν το λάδι χυθεί έξω μεταξύ του ρεζερβουάρ καυσίμου και της κύριας μονάδας του κινητήρα, το λάδι απορροφάται μέσα στη θύρα εισαγωγής του ψυκτικού αέρα, και θα προκληθεί ρύπανση του κινητήρα. Φροντίστε να σκουπίσετε το λάδι που έχει χυθεί πριν την έναρξη της λειτουργίας.

ΑΝΕΦΟΔΙΑΣΜΟΣ

Χειρισμός καυσίμου

Είναι απαραίτητο να χειρίζεστε το καύσιμο με τη μεγαλύτερη δυνατή προσοχή. Το καύσιμο μπορεί να περιέχει ουσίες όμοιες με τους διαλύτες. Ο ανεφοδιασμός πρέπει να γίνεται σε ένα επαρκώς αεριζόμενο δωμάτιο ή σε ένα ανοικτό χώρο. Ποτέ να μην εισπτνέετε τους ατμούς του καυσίμου και κρατήσε μακριά σας το καύσιμο. Εάν αγγίξετε το καύσιμο επαναλαμβανόμενα για μακρό χρονικό διάστημα το δέρμα γίνεται ξηρό, και μπορεί να προκαλέσει ασθένεια του δέρματος ή αλλεργία. Εάν το καύσιμο μπει στο μάτι καθαρίστε το με καθαρό νερό. Εάν το μάτι σας παραμείνει ερεθισμένο, συμβουλευτείτε το γιατρό σας.

Χρονική περίοδος αποθήκευσης του καυσίμου

Το καύσιμο πρέπει να χρησιμοποιείται μέσα σε μια περίοδο 4 εβδομάδων, ακόμη και αν είναι φυλαγμένο σε ειδικό δοχείο σε μια καλά αεριζόμενη σκιερή περιοχή.

Εάν δεν χρησιμοποιηθεί ειδικό δοχείο ή εάν το δοχείο μείνει ακάλυπτο, το καύσιμο μπορεί να αλλοιωθεί σε μια μέρα.

ΑΠΟΘΗΚΕΥΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ΚΑΙ ΤΟΥ ΔΟΧΕΙΟΥ ΑΝΕΦΟΔΙΑΣΜΟΥ

• Φυλάξτε το μηχάνημα και το δοχείο σε ένα ψυχρό χώρο μακριά από το απευθείας ηλιακό φως.
• Ποτέ να μην φυλάσσετε το καύσιμο στην καμπίνα ή το πορτμπακάζ.

Καύσιμο

Ο κινητήρας είναι ένας τετράχρονος κινητήρας. Βεβαιωθείτε να χρησιμοποιήσετε μια βενζίνη αυτοκινήτου (κανονική βενζίνη ή βενζίνη υψηλής ποιότητας).

Σημειώσεις για το καύσιμο

• Ποτέ να μην χρησιμοποιήσετε ένα μείγμα βενζίνης που περιέχει λάδι μηχανής. Διαφορετικά, θα προκληθεί υπερβολική συσσώρευση άνθρακα ή μηχανικά προβλήματα.
• Η χρήση αλλοιωμένου λαδιού θα προκαλέσει τη μη φυσιολογική εκκίνηση.

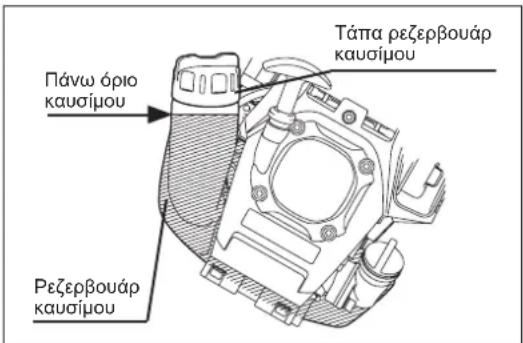

Ανεφοδιασμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΟΙ ΕΥΦΛΕΚΤΕΣ ΟΥΣΙΕΣ ΑΠΑΓΟΡΕΥΟΝΤΑΙ ΑΥΣΤΗΡΑ

Χρησιμοποιούμενη βενζίνη: Βενζίνη αυτοκινήτου (αμόλυβδη βενζίνη)

• Ξεσφίξτε λίγο το καπάκι του ρεζερβουάρ έτσι ώστε να μην υπάρχει διαφορά στην ατμοσφαιρική πίεση.
• Αποσπάστε το καπάκι του ρεζερβουάρ, και ανεφοδιάστε, εκτονώνοντας τον αέρα γέρνοντας το ρεζερβουάρ καυσίμου έτσι ώστε η τρύπα ανεφοδιασμού να βλέπει προς τα πάνω. (Ποτέ να μην γεμίζετε το καύσιμο πλήρως έως την τρύπα ανεφοδιασμού του λαδιού.)
• Σκουπίστε καλά την περιφέρεια του καπακιού του ρεζερβουάρ για να αποτρέψετε στα ξένα σώματα να μπουν μέσα στο ρεζερβουάρ καυσίμου.

• Μετά τον ανεφοδιασμό, σφίξτε καλά το καπάκι του ρεζερβουάρ.

• Εάν υπάρχει κάποια ανωμαλία ή ζημιά στο καπάκι του ρεζερβουάρ, αντικαταστήστε το.
  • Το καπάκι του ρεζερβουάρ είναι αναλώσιμο και επομένως θα πρέπει να αντικαθίσταται κάθε δυο με τρία χρόνια.

ΣΩΣΤΟΣ ΧΕΙΡΙΣΜΟΣ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Τοποθέτηση του ιμάντα του ώμου

- Προσαρμόστε τον ιμάντα στο κατάλληλο μήκος για τη λειτουργίας σας.

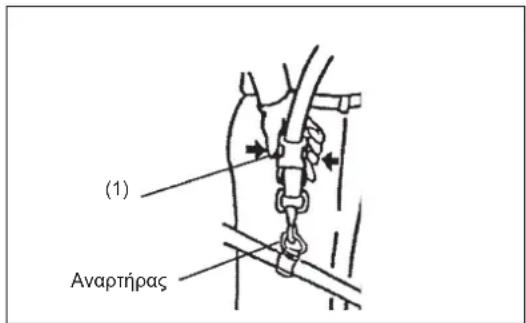

Αποσύνδεση

- Σε κατάσταση έκτακτης ανάγκης, σπρώξε τις εγκοπές (1) προς τις δυο πλευρές, και με τον τρόπο αυτό αποσυνδέεται το μηχάνημα από εσάς. Τη στιγμή αυτή δώστε μεγάλη προσοχή για να διατηρήσετε τον έλεγχο του μηχανήματος. Μην επιτρέψετε στο μηχάνημα να εκτραπεί προς τα εσάς ή προς τον οποιονδήποτε στην περιοχή εργασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν δεν διατηρήσετε τον πλήρη έλεγχο του μηχανήματος μπορεί να προκληθεί σοβαρός σωματικός τραυματισμός ή ΘΑΝΑΤΟΣ.

(1) Avaprtήρας

ΣΗΜΕΙΩΣΕΙΣ ΓΙΑ ΤΟ ΧΕΙΡΙΣΜΟ ΚΑΙ ΠΩΣ ΝΑ ΓΙΝΕΙ ΤΟ ΣΤΑΜΑΤΗΜΑ

Να τηρείτε τους ισχύοντες κανονισμούς πρόληψης ατυχημάτων!

EEKINHMA

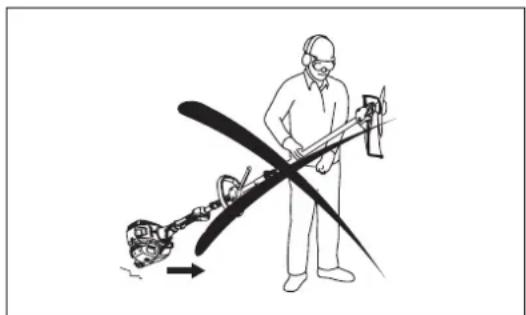

Μετακινηθείτε τουλάχιστον 3 μέτρα από το σημείο ανεφοδιασμού με καύσιμο. Τοποθετήστε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων σε μια καθαρή περιοχή στο έδαφος δίνοντας προσοχή ώστε το προσάρτημα να μην βρίσκεται σε επαφή με το έδαφος ή με άλλα αντικείμενα.

A: Εκκίνηση εν ψυχρώ

1) Τοποθετήστε αυτό το μηχάνημα σε μια επίπεδη επιφάνεια.
2) Τοποθετήστε το διακόπτη Ι-Ο (1) στη θέση ΛΕΙΤΟΥΡΓΙΑ.

Μοχλός κλειδώματος ΛΕΙΤΟΥΡΓΙΑ ΣΤΑΜΑΤΗΜΑ Υψηλή ταχύτητα Χαμηλή ταχύτητα Μοχλός γκαζιού (1)

3) Αντλία προέγχυσης

Συνεχίστε να σπρώχνεται την αντλία προέγχυσης έως ότου το καύσιμο να εισέλθει μέσα στην αντλία προέγχυσης.

(Γενικά, το καύσιμο εισέρχεται μέσα στην αντλία προέγχυσης με 7 έως 10 σπρωξίματα.)

Εάν η αντλία προέγχυσης σπρωχτεί υπερβολικά, η περίσσεια ποσότητα βενζίνης επιστρέφει στο ρεζερβουάρ καυσίμου.

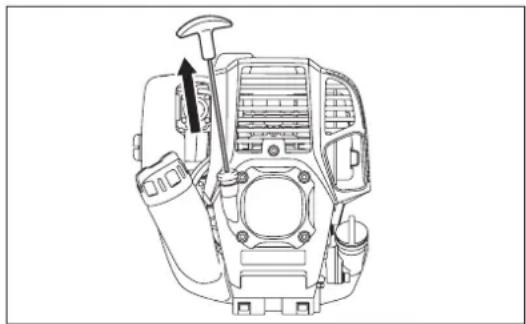

4) Εκκινητήρας ανατύλιξης

Τραβήξτε το κουμπί της μίζας ελαφρά έως ότου καταστεί δύσκολο το τράβηγμα (σημείο συμπίεσης). Στην συνέχεια επιστρέψετε το κουμπί της μίζας, και τραβήξτε την δυνατά.

Ποτέ να μην τραβήξετε το σχοινί μέχρι τέρμα. Όταν τραβηχτεί το κουμπί της μίζας, ποτέ να μην ελευθερώσετε το χέρι σας αμέσως. Κρατήστε το κουμπί της μίζας έως ότου να επιστρέψει στο αρχικό της σημείο.

5) Λειτουργία προθέρμανσης

Συνεχίστε τη λειτουργία προθέρμανσης για 2 έως 3 λεπτά.

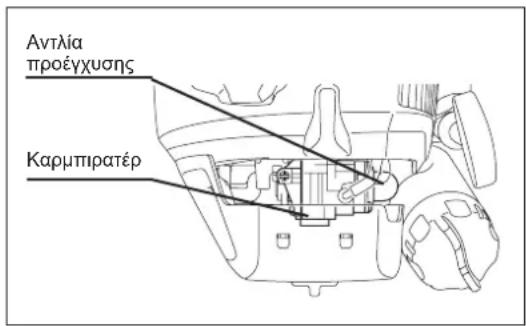

Αντλία προέγχυσης Καρμπιρατέρ

Σημείωση: Εάν εισέλθει υπερβολική ποσότητα καυσίμου, αφαιρέστε το μπουζί και τραβήξτε το χερούλι του εκκινητήρα αργά για να αφαιρέσετε το υπερβολικό καύσιμο. Επίσης, στεγνώστε το τμήμα του ηλεκτροδίου του μπουζιού.

Προσοχή κατά τη λειτουργία:

Εάν ο μοχλός του γκαζιού ανοίξει πλήρως κατά τη λειτουργία χωρίς φορτίο, οι περιστροφές του κινητήρα θα αυξηθούν στις 10.000 λεπτό¹ ή περισσότερο. Ποτέ να μην λειτουργείτε τον κινητήρα σε υψηλότερες ταχύτητες από ό,τι απαιτείται, και διατηρήστε τις περιστροφές σε μια ταχύτητα περίπου 6.000 - 8.500 λεπτό¹.

B: Εκκίνηση μετά την λειτουργία προθέρμανσης

1) Σπρώξτε επαναλαμβανόμενα την αντλία προέγχυσης.
2) Κρατήστε τον μοχλό του γκαζιού στη θέση του ρελαντί.
3) Τραβήξτε γερά τον εκκινητήρα ανατύλιξης.
4) Εάν είναι δύσκολη η εκκίνηση του κινητήρα, ανοίξτε το γκάζι στο 1/3 περίπου.
Δώστε προσοχή στο προσάρτημα το οποίο μπορεί να περιστραφεί.

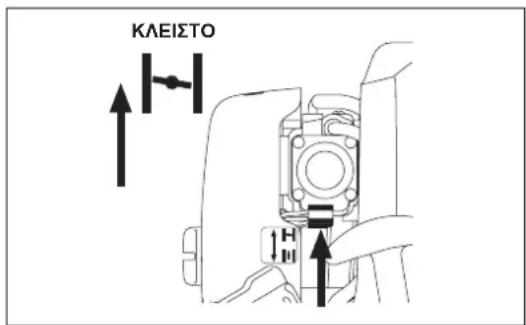

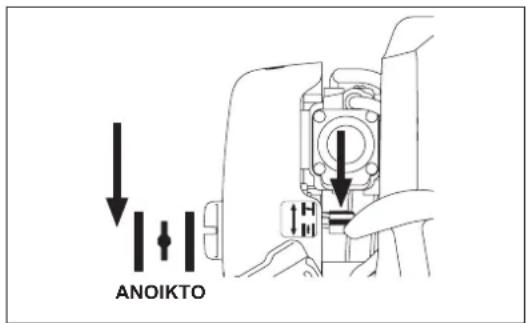

Σε κάποιες φορές, όπως το χειμώνα, που η εκκίνηση του κινητήρα είναι δύσκολη.

Λειτουργήστε το μοχλό του τσοκ με την ακόλουθη διαδικασία κατά την εκκίνηση του κινητήρα.

• Αφού εκτελέσετε τα βήμα της εκκίνησης 1) έως 3), τοποθετήστε το μοχλό του τσοκ στην ΚΛΕΙΣΤΗ θέση.
• Εκτελέστε το βήμα εκκίνησης 4) και ξεκινήστε τον κινητήρα.
• Όταν ξεκινήσει ο κινητήρας, τοποθετήσετε τον μοχλό του τσοκ στην ΑΝΟΙΚΤΗ θέση.
• Εκτελέστε το βήμα εκκίνησης 5) και ολοκληρώστε το ζέσταμα.

ΠΡΟΣΟΧΗ: Αν ακουστεί ένα μπαγκ (εκρηκτικός θόρυβος) και σταματήσει ο κινητήρας, ή αν σταματήσει ο κινητήρας πριν από το χειρισμό του μοχλού του τσοκ, επιστρέψτε τον μοχλό του τσοκ στην ANOΙΚΤΗ θέση και στη συνέχεια, τραβήστε τη λαβή του εκκινητήρα μερικές φορές για να ξεκινήσει ο κινητήρας.

ΠΡΟΣΟΧΗ: Αν ο μοχλός του τσοκ παραμείνει στην ΚΛΕΙΣΤΗ θέση, και η λαβή εκκινητήρα απλά τραβηχτεί επαναλαμβανόμενα, θα εισέλθει παραπανίσια ποσότητα καυσίμου και ο κινητήρας θα είναι δύσκολο να ξεκινήσει.

ΚΛΕΙΣΤΟ

ANOIKTO

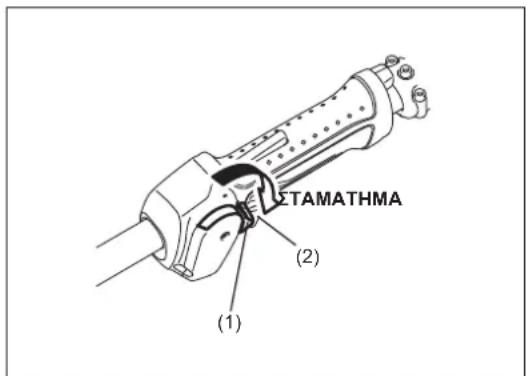

ΣΤΑΜΑΤΗΜΑ

1) Αφήστε εντελώς το μοχλό του γκαζιού (2), και μετά όταν οι στροφές του κινητήρα χαμηλώσουν, ρυθμίστε το διακόπτη Ι-Ο στη θέση ΣΤΑΣΗΣ και ο κινητήρας τώρα θα σταματήσει.
2) Έχετε υπόψη ότι το προσάρτημα μπορεί να μην σταματήσει αμέσως και αφήστε το να σταματήσει εντελώς.

ΣTAMATHMA (1) (2)

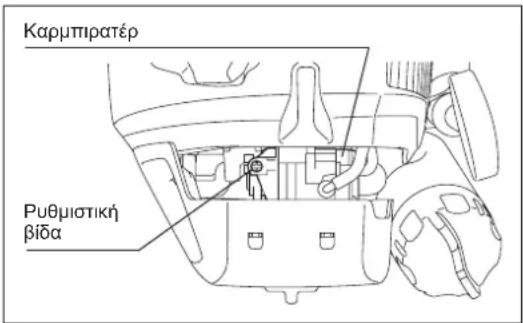

ΡΥΘΜΙΣΗ ΤΗΣ ΠΕΡΙΣΤΡΟΦΗΣ ΧΑΜΗΛΗΣ ΤΑΧΥΤΗΤΑΣ (ΡΕΛΑΝΤΙ)

Όταν είναι απαραίτητο να ρυθμίσετε την περιστροφή χαμηλής ταχύτητας (ρελαντί), εκτελέστε την από τη βίδα ρύθμισης του ρελαντί.

ΕΛΕΓΧΟΣ ΤΗΣ ΠΕΡΙΣΤΡΟΦΗΣ ΧΑΜΗΛΗΣ ΤΑΧΥΤΗΤΑΣ

• Ρυθμίστε την περιστροφή χαμηλής ταχύτητας στις 3.000 min ^1 .
  Εάν είναι απαραίτητο να αλλάξει η ταχύτητα περιστροφής, προσαρμόστε την ρυθμιστική βίδα (που δείχνεται στα αριστερά), με ένα σταυρωτό κατσαβίδι.
• Στρέψτε την ρυθμιστική βίδα προς τα δεξιά, και η περιστροφή του κινητήρα θα αυξηθεί.
  Στρέψτε την ρυθμιστική βίδα προς τα αριστερά, και η περιστροφή του κινητήρα θα μειωθεί.
• Το καρμπιρατέρ είναι γενικά ρυθμισμένο πριν την αποστολή. Εάν είναι απαραίτητη η επαναρύθμιση, παρακαλώ ελάτε σε επαφή με τον Εξουσιοδοτημένο Αντιπρόσωπο του Σέρβις.

Кармитратер Рубристикή βίδα

ΟΔΗΓΙΕΣ ΣΕΡΒΙΣ

ΠΡΟΣΟΧΗ: Πριν κάνετε την οποιαδήποτε εργασία πάνω στη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων, πάντοτε να σταματάτε τον κινητήρα και να αποσυνδέετε το σύνδεσμο του μπουζί από το μπουζί (δείπε την ενότητα “έλεγχος του μπουζί”).

Πάντοτε να φοράτε προστατευτικά γάντια!

Μην χρησιμοποιήσετε βενζίνη, βενζόλη, διαλυτικό, αλκοόλη ή κάτι παρόμοιο. Μπορεί να προκληθεί αποχρωματισμός, παραμόρφωση ή ρωγμές.

Για την διασφάλιση της μεγάλης διάρκειας ζωής και της αποφυγής της ζημιάς στη συσκευή, εκτελείτε κατά τακτά διαστήματα τις παρακάτω εργασίες συντήρησης.

Καθημερινός έλεγχος και συντήρηση

• Πριν την λειτουργία, ελέγξτε την συσκευή για ξεσφιγμένες βίδες ή εξαρτήματα που λείπουν. Δώστε ιδιαίτερη προσοχή στο ειδικό εξάρτημα για την ασφαλή του στερέψωση.
• Πριν από την λειτουργία, πάντοτε να ελέγχετε για την ύπαρξη βουλώματος στους αεραγωγούς ψύξης και στα πτερύγια του κυλίνδρου. Καθαρίστε τα αν είναι απαραίτητο.

- Εκτελέστε την παρακάτω εργασία καθημερινά μετά την χρήση:

- Καθαρίστε εξωτερικά το την Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων και επιθεωρήστε την για ύπαρξη ζημιάς.

• Καθαρίστε το στοιχείο καθαρισμού αέρα. Κατά την εργασία υπό συνθήκες με πολύ σκόνη, καθαρίστε το στοιχείο καθαρισμού αέρα αρκετές φορές την μέρα.
  • Ελέγξτε για να διαπιστώσετε ότι υπάρχει επαρκής διαφορά μεταξύ των ταχυτήτων του ρελαντί και της λειτουργίας και να διασφαλίσετε ότι το προσάρτημα είναι σταματημένο όταν ο κινητήρας βρίσκετε στο ρελαντί (εάν είναι απαραίτητο, ελαττώστε την ταχύτητα του ρελαντί). Εάν στο ρελαντί το εργαλείο συνεχίσει να λειτουργεί, συμβουλευτείτε τον κοντινότερο Εξουσιοδοτημένο Αντιπρόσωπο του Σέρβις.

- Ελέγξετε τη λειτουργικότητα του διακόπτη Ι-Ο, του μοχλού κλειδώματος και του μοχλού του γκαζιού.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΛΑΔΙΟΥ ΤΟΥ ΚΙΝΗΤΗΡΑ

Το αλλοιωμένο λάδι του κινητήρα θα μικρύνει τη διάρκεια ζωής των εξαρτημάτων που ολισθαίνουν και περιστρέφονται κατά μεγάλο βαθμό. Φροντίσετε να ελέγχετε την περίοδο και την ποσότητα της αντικατάστασης.

ΠΡΟΣΟΧΗ: Γενικά, η κύρια μονάδα του κινητήρα και το λάδι του κινητήρα παραμένουν ακόμη ζεστά αμέσως μετά το σταμάτημα του κινητήρα. Κατά την αντικατάσταση του λαδιού, επίβεβαιώστε ότι η κύρια μονάδα του κινητήρα και το λάδι του κινητήρα έχουν επαρκώς κρυώσει. Διαφορετικά υπάρχει ο κίνδυνος εγκαύματος.

Σημείωση: Εάν το λάδι γεμίσει πάνω από το όριο, το λάδι μπορεί να ρυπανθεί ή να πιάσει φωτιά με άσπρο καπνό.

Περίοδοι αντικατάστασης: Αρχικά, κάθε 20 ώρες λειτουργίας, και στη συνέχεια κάθε 50 ώρες λειτουργίας

Συνιστώμενο λάδι: SAE 10W-30 λάδι Κατηγορίας API Κλάση SF ή υψηλότερη (4-χρονος κινητήρας για αυτοκίνητα)

Κατά την αντικατάσταση εκτελέστε την παρακάτω διαδικασία.

1) Επιβεβαιώστε ότι το καπάκι του ρεζερβουάρ καυσίμου είναι καλά σφιγμένο.
2) Τοποθετήστε ένα μεγάλο δοχείο (λεκάνη, κτλ) κάτω από την τρύπα αποστράγγισης.

3) Αφαιρέστε το μπουλόνι αποστράγγισης και στη συνέχεια αφαιρέστε την τάπα του λαδιού για να αποστραγγιστεί το λάδι από την τρύπα αποστράγγισης. Τη στιγμή αυτή, φροντίστε ώστε να μην χάσετε τη φλάντζα του μπουλονιού αποστράγγισης ή να μην κολλήσει βρωμιά πάνω στα εξαρτήματα που έχουν αφαιρεθεί.
4) Όταν αποστραγγιστεί όλο τα λάδι, ενώστε τη φλάντζα με το μπουλόνι αποστράγγισης και στερεώστε καλά το μπουλόνι αποστράγγισης έτσι ώστε να μην μπορεί να χαλαρώσει και να προκαλέσει διαρροές.

* Χρησιμοποιώντας ένα ύφασμα σκουπίστε το λάδι που τυχόν υπάρχει πάνω στο μπουλόνι ή στη συσκευή.

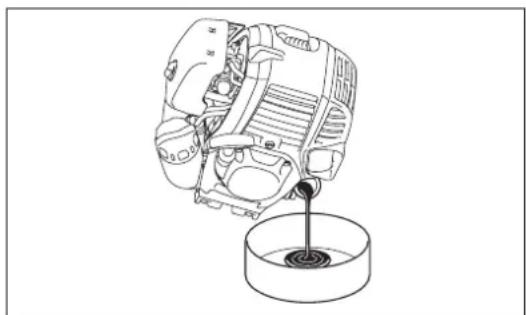

Εναλλακτική μέθοδος αποστράγγισης

Αφαιρέστε τη τάπα του λαδιού, δώστε κλίση στη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων προς το μέρος της τρύπας του πλήρωτή λαδιού και στη συνέχεια, αποστραγγίστε έξω το λάδι.

Συλλέξτε το λάδι στο δοχείο.

Tápta ρεζερβουάρ kausíμου Tápta laδιού

Tápta laδιού Trúpta αποστράγγισης Φλάντζα Μπουλόνι αποστράγγισης

5) Τοποθετήστε επίπεδα τον κινητήρα και στη συνέχεια, γεμίστε βαθμιαία έως τη σήμανση του ανώτερου ορίου με καινούργιο λάδι.
6) Μετά το γέμισμα, σφίξτε καλά την τάπα του λαδιού έτσι ώστε να μην ξεσφίξει και προκαλέσει διαρροές. Εάν η τάπα του λαδιού δεν στερεωθεί καλά μπορεί να προκληθεί διαρροή.

Εξωτερικό σημάδι (ανώτερο όριο) Εξωτερικό σημάδι (κατώτερο όριο) Εσωτερικό κλιμακωτό τμήμα (κατώτερο όριο)

Σημάδι ανώτερου ορίου Λάδι

ΣΗΜΕΙΩΣΕΙΣ ΓΙΑ ΤΟ ΛΑΔΙ

• Ποτέ να μην πετάξετε το παλιό λάδι στα σκουπίδια, στο έδαφος ή στην αποχέτευση. Η απόρριψη του λαδιού υπόκειται στην νομοθεσία. Κατά την απόρριψη, πάντοτε να ακολουθείτε τους σχετικούς νόμους και κανονισμούς. Εάν δεν γνωρίζετε κάποια στοιχεία, επικοινωνήστε με τον Εξουσιοδοτημένο Αντιπρόσωπο του Σέρβις.
• Το λάδι θα αλλοιωθεί ακόμη και αν το φυλάξετε αχρησιμοποίητο. Εκτελέστε τον έλεγχο και την αντικατάσταση σε τακτά διαστήματα (αντικαταστήστε με καινούργιο λάδι κάθε 6 μήνες).

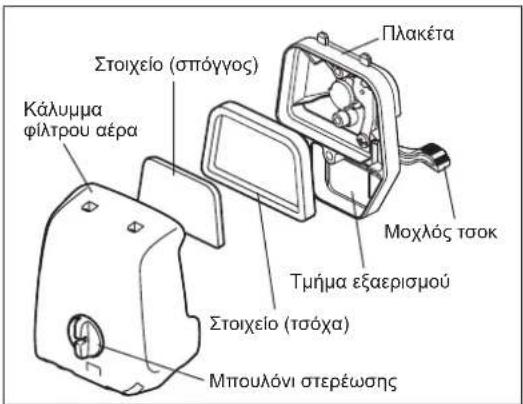

ΚΑΘΑΡΙΣΜΟΣ ΦΙΛΤΡΟΥ ΑΕΡΑ

ΚΙΝΔΥΝΟΣ: ΟΙ ΕΥΦΛΕΚΤΕΣ ΟΥΣΙΕΣ ΑΠΑΓΟΡΕΥΟΝΤΑΙ ΑΥΣΤΗΡΑ

Χρονικό διάστημα καθαρισμού και επιθεώρησης: Καθημερινά (κάθε 10 ώρες λειτουργίας)

• Στρέψτε το μοχλό του τσοκ στην πλήρως κλειστή πλευρά και κρατήστε το καρμπιρατέρ καθαρό από βρωμιά ή σκόνη.
• Ξεσφίξετε το μπουλόνι στερέωσης.
• Αφαιρέστε το κάλυμμα του φίλτρου αέρα τραβώντας την πίσω πλευρά του.
• Αφαιρέστε τα στοιχεία και χτυπήστε τα ελαφρά για να αφαιρέστε τις βρωμιές.
• Εάν τα στοιχεία είναι πάρα πολύ ρυπαρά:
  Αφαιρέστε τα στοιχεία, βυθίστε τα σε ζεστό νερό ή σε νερό με διαλυμένο ουδέτερο απορρυπαντικό, και στεγνώστε τα εντελώς. Μην τα πιέζετε και μην τα τρίβετε κατά το πλύσιμο.
• Πριν συνδέσετε τα στοιχεία, φροντίστε να τα στεγνώστε αμέσως. Το ανεπαρκές στέγνωμα των στοιχείων μπορεί να οδηγήσει στη δυσκολία στην εκκίνηση.
• Σκουπίστε με ένα άχρηστο πανί το λάδι που είναι κολλημένο γύρω από το κάλυμμα του φίλτρου αέρα και το τμήμα του τμήματος αερισμού.
• Τοποθετήστε το στοιχείο (σπόγγος) μέσα στο στοιχείο (τσόχα).
  Τοποθετήστε τα στοιχεία μέσα στην πλακέτα έτσι ώστε ο σπόγγος να βλέπει προς το κάλυμμα του φίλτρου αέρα.
• Αμέσως συνδέστε το κάλυμμα του φίλτρου και σφίξτε το με τα μπουλόνια στερέωσης. (Κατά την επανατοποθέτηση, πρώτα τοποθετήστε την πάνω προεξοχή, και στη συνέχεια την κάτω προεξοχή.)

Πλακέτα Στοιχείο (σπόγγος) Κάλυμμα φίλτρου αέρα Μοχλός τσοκ Τμήμα εξαερισμού Στοιχείο (τσόχα) Μπουλόνι στερέωσης

ΣΗΜΕΙΩΣΕΙΣ:

• Καθαρίστε τα στοιχεία αρκετές φορές την ημέρα, εάν κολλάει πάνω τους υπερβολική σκόνη. Τα βρώμικα στοιχεία μειώνουν την ισχύ του κινητήρα και δυσχεραίνουν την εκκίνηση του κινητήρα.
• Αφαιρέστε το λάδι από τα στοιχεία. Εάν συνεχιστεί η λειτουργία με τα στοιχεία να παραμένουν βρώμικα από λάδι, το λάδι από το φίλτρο αέρα μπορεί να πέσει έξω, ρυπαίνοντας έτσι το περιβάλλον.
• Μην τοποθετείτε τα στοιχεία στο έδαφος ή σε βρώμικο σημείο. Διαφορετικά, μαζεύουν σκόνη ή θραύσματα και μπορεί να προκληθεί βλάβη στον κινητήρα.
• Ποτέ να μην χρησιμοποιείτε καύσιμα για τον καθαρισμό των στοιχείων. Τα καύσιμα μπορεί να προκαλέσουν βλάβη σε αυτά.

ΕΛΕΓΧΟΣ ΤΟΥ ΜΠΟΥΖΙ

• Χρησιμοποιήστε μόνο το παρεχόμενο κλειδί γενικής χρήσης για την αφαίρεση ή την τοποθέτηση του μπουζί.
• Το διάκενο μεταξύ των δυο ηλεκτροδίων του μπουζί πρέπει να είναι 0,7 - 0,8 mm (0,028" - 0,032"). Διορθώστε το διάκενο εάν είναι πολύ μεγάλο ή μικρό. Εάν το μπουζί είναι βουλωμένο ή ρυπαρό, καθαρίστε το καλά ή αντικαταστήστε το.

ΠΡΟΣΟΧΗ: Ποτέ να μην αγγίζετε το σύνδεσμο του μπουζί καθώς λειτουργεί ο κινητήρας (υπάρχει κίνδυνος ηλεκτροπληξίας από την υψηλή τάση).

ΚΑΘΑΡΙΣΜΑ ΦΙΛΤΡΟΥ ΚΑΥΣΙΜΟΥ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΟΙ ΕΥΦΛΕΚΤΕΣ ΟΥΣΙΕΣ ΑΠΑΓΟΡΕΥΟΝΤΑΙ ΑΥΣΤΗΡΑ

Χρονικό διάστημα καθαρισμού και επιθεώρησης: Μηνιαία (κάθε 50 ώρες λειτουργίας)

Κεφαλή αναρρόφησης στο ρεζερβουάρ καυσίμου

Ελέγξτε περιοδικά το φίλτρο καυσίμου. Για να ελέγξτε το φίλτρο καυσίμου, ακολουθήστε τα παρακάτω βήματα.

(1) Αφαιρέστε το καπάκι του ρεζερβουάρ καυσίμου, και αποστραγγίστε το καύσιμο για να αδειάστε το ρεζερβουάρ. Ελέγξτε το εσωτερικό του ρεζερβουάρ για τυχόν ξένα υλικά. Εάν υπάρχουν, αφαιρέστε τα.
(2) Χρησιμοποιήστε ένα συρματένιο άγκιστρο και τραβήξτε έξω την κεφαλή αναρρόφησης μέσα από το άνοιγμα του ρεζερβουάρ.
(3) Εάν το φίλτρο καυσίμου έχει βουλώσει ελαφρώς, καθαρίστε το. Για να το καθαρίσετε, ανακινήστε το μαλακά και χτυπήστε το ελαφρά στο καύσιμο. Για την αποφυγή ζημιάς, μην το πιέσετε ή το τρίψετε. Το καύσιμο που χρησιμοποιείται για τον καθαρισμό πρέπει να απορρίπτεται σύμφωνα με τη μέθοδο που καθορίζεται από τους κανονισμούς της χώρας σας. Εάν το φίλτρο καυσίμου έχει σκληρύνει ή βουλώσει πολύ, αντικαταστήστε το.
(4) Μετά τον έλεγχο, τον καθαρισμό ή την αντικατάσταση, πιέστε το φίλτρο καυσίμου μέχρι τέρμα στο κάτω μέρος του ρεζερβουάρ καυσίμου.

Το βουλωμένο ή φθαρμένο φίλτρο καυσίμου μπορεί να προκαλέσει ανεπαρκή τροφοδοσία καυσίμου και να μειώσει την ισχύ του κινητήρα. Αντικαταστήσε το φίλτρο καυσίμου τουλάχιστον κάθε τρεις μήνες για να εξασφαλίστε την ικανοποιητική τροφοδοσία καυσίμου στο καρμπιρατέρ.

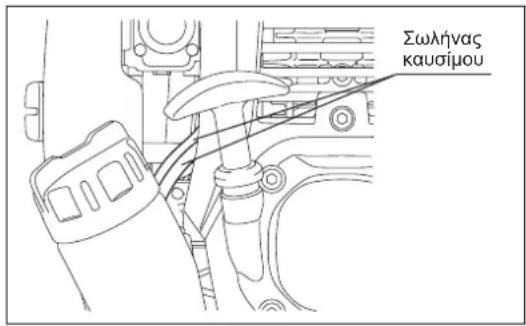

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΗΣ ΣΩΛΗΝΑΣ ΚΑΥΣΙΜΟΥ

ΠΡΟΣΟΧΗ: ΟΙ ΕΥΦΛΕΚΤΕΣ ΟΥΣΙΕΣ ΑΠΑΓΟΡΕΥΟΝΤΑΙ ΑΥΣΤΗΡΑ

Χρονικό διάστημα καθαρισμού και επιθεώρησης: Καθημερινά (κάθε 10 ώρες λειτουργίας)

Αντικατάσταση: Ετήσια (κάθε 200 ώρες λειτουργίας)

Αντικαταστήστε την σωλήνα καυσίμου κάθε χρόνο, ανεξάρτητα από την συχνότητα χρήσης. Η διαρροή καυσίμου μπορεί να οδηγήσει στην πυρκαγιά.

Εάν ανιχνευτεί η οποιαδήποτε διαρροή κατά την επιθεώρηση, αντικαταστήστε αμέσως την σωλήνα καυσίμου.

ΕΠΙΘΕΩΡΗΣΗ ΜΠΟΥΛΟΝΙΩΝ, ΠΑΞΙΜΑΔΙΩΝ ΚΑΙ ΒΙΔΩΝ

• Σφίξτε ξανά τα χαλαρά μπουλόνια, παξιμάδια κτλ.
• Ελέγξτε για την περίπτωση διαρροής καυσίμου και λαδιού.
• Αντικαταστήστε τα φθαρμένα εξαρτήματα με καινούργια για μια ασφαλή λειτουργία.

ΚΑΘΑΡΙΣΜΟΣ ΕΞΑΡΤΗΜΑΤΩΝ

• Διατηρήστε τον κινητήρα πάντοτε καθαρό.
• Καθαρίστε τα πτερύγια του κυλίνδρου καθαρά από σκόνη ή βρωμιά. Η κολλημένη σκόνη ή βρωμιά στα πτερύγια θα προκαλέσει το σφήνωμα του πιστονιού.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΛΑΝΤΖΩΝ ΚΑΙ ΣΤΟΙΧΕΙΩΝ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ

Κατά την επανασυναρμολόγηση του κινητήρα μετά από την αποσυναρμολόγησή του, φροντίστε να αντικαταστήσετε όλες τις φλάντζες και τα στοιχεία συναρμολόγησης με καινούργια.

Η οποιαδήποτε εργασία συντήρησης ή ρύθμισης που δεν συμπεριλαμβάνεται και δεν περιγράφεται σε αυτό το εγχειρίδιο θα πρέπει να εκτελείται μόνο από τους Εξουσιοδοτημένους Αντιπροσώπους του Σέρβις.

0,7 mm - 0,8 mm (0,028" - 0,032")

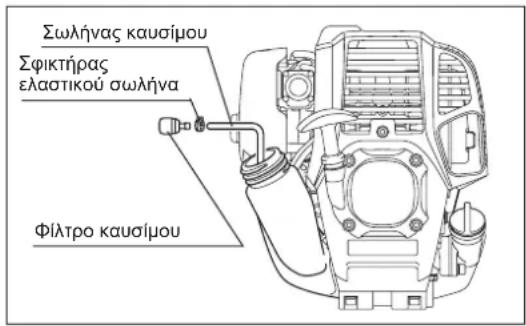

Σωλήνας καυσίμου Σφικτήρας ελαστικού σωλήνα Φίλτρο καυσίμου

Σωλήνας καυσίμου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κατά την αποστράγγιση του καυσίμου, φροντίστε να σταματήσετε τον κινητήρα και επιβεβαιώσετε ότι ο κινητήρας έχει κρυώσει. Μετά το σταμάτημα, ο κινητήρας μπορεί να είναι ακόμη ζεστός με την πιθανότητα πρόκλησης εγκαύματος, αναφλεξιμότητας και πυρκαγιάς.

ΠΡΟΣΟΧΗ: Όταν το μηχάνημα πρόκειται να μείνει εκτός λειτουργίας για μεγάλο χρονικό διάστημα, αποστραγγίστε όλο το καύσιμο από το ρεζερβουάρ καυσίμου και το καρμπιρατέρ, και στην συνέχεια φυλάξτε το σε ένα ξηρό και καθαρό μέρος.

- Αποστραγγίστε το καύσιμο από το ρεζερβουάρ καυσίμου και το καρμπιρατέρ σύμφωνα με την παρακάτω διαδικασία:

1) Αφαιρέστε το καπάκι του ρεζερβουάρ καυσίμου, και αποστραγγίστε εντελώς το καύσιμο.
Εάν υπάρχει το οποιοδήποτε ξένο σώμα μέσα στο ρεζερβουάρ καυσίμου, αφαιρέστε το εντελώς.
2) Τραβήξτε έξω το φίλτρο καυσίμου από την τρύπα ανεφοδιασμού χρησιμοποιώντας ένα σύρμα.
3) Σπρώξτε την αντλία προέγχυσης έως ότου αποστραγγιστεί το καύσιμο από εκεί, και το αποστραγγισμένο καύσιμο να μπει μέσα στο ρεζερβουάρ καυσίμου.
4) Επανατοποθετήστε το φίλτρο στο ρεζερβουάρ καυσίμου, και σφίξτε καλά το καπάκι του ρεζερβουάρ καυσίμου.
5) Στη συνέχεια συνεχίστε να λειτουργείτε τον κινητήρα έως ότου σταματήσει.

• Αφαιρέστε το μπουζί και ρίξτε αρκετές σταγόνες λαδιού κινητήρα μέσα στην τρύπα του μπουζί.
• Τραβήξτε με προσοχή το χερούλι του εκκινητήρα έτσι ώστε το λάδι του κινητήρα να απλωθεί πάνω από τον κινητήρα και συνδέστε το μπουζί.
• Μην μετακινήσετε τον μοχλό στην κλειδωμένη θέση χωρίς να έχετε συνδέσει το προσάρτημα.

Όταν ο μοχλός βρίσκεται στην κλειδωμένη θέση χωρίς να υπάρχει το προσάρτημα, δεν μπορεί να στερεωθεί ο άξονας του κονταριού του προσαρτήματος.

- Σε γενικές γραμμές, αποθηκεύστε το μηχάνημα σε ορίζόντια θέση. Εάν αυτό δεν είναι δυνατόν, τοποθετήστε το μηχάνημα έτσι ώστε η μονάδα του κινητήρα να βρίσκεται κάτω από το ποπικό εργαλείο. Διαφορετικά το λάδι του κινητήρα μπορεί να διαρρεύσει από το εσωτερικό.

- Πάντοτε να δίνετε προσοχή στην αποθήκευση του μηχανήματος σε ένα ασφαλές μέρος για να αποτραπεί η ζημιά στο μηχάνημα και ο προσωπικός τραυματισμός.

- Διατηρήστε το αποστραγγισμένο καύσιμο μέσα σε ένα ειδικό δοχείο σε ένα καλά αεριζόμενο χώρο υπό σκιά.

Αποστράγγιση καυσίμου Υγρασία

Προσοχή μετά από μια παρατεταμένη αποθήκευση.

- Πριν την εκκίνηση μετά από ένα παρατεταμένο διάστημα διακοπής, φροντίστε να αντικαταστήσετε το λάδι (ανατρέξτε στη Σ 176). Το λάδι θα αλλοιωθεί κατά το διάστημα στο οποίο το μηχάνημα δεν βρίσκεται σε λειτουργία.

Εντοπισμός σφάλματος

Σφάλμα Σύστημα Παρατήρηση Αιτία
Ο κινητήρας δεν ξεκινά ήξεκινά με δυσκολία	Σύστημα ανάφλεξης Σπινθήρας ανάφλεξηςΕΝΤΑΞΕΙ	Σφάλμα στην παροχή καυσίμου ή στο σύστημα συμπίεσης,μηχανική βλάβη
	Τροφοδοσία καυσίμου Γεματο ρεζερβουάρκαυσίμου	Ο διακόπτης ΣΤΑΣΗΣ είναι ενεργοποιημένος, σφάλμακαλωδίωσης ή βραχυκύκλωμα, ελαττωματικό μπουζί ήσύνδεσμος, βλάβη στο σύστημα ανάφλεξης
	Συμπίεση Καμιά συμπίεση κατά τοτράβηγμα	Λανθασμένη θέση του τσοκ, ελαττωματικό καρμπιρατέρ,σωλήνας παροχής καυσίμου λυγισμένος ή μπλοκαρισμένος,βρώμικο καύσιμο
	Μηχανική βλάβη Ο εκκινητήρας δενλειτουργεί	Ελαττωματική η κάτω στεγανοποιητική φλάντζα του κυλίνδρου,φθαρμένα στεγανοποιητικά του στροφαλοφόρου, ελαττωματικοίδακτύλιοι του κυλίνδρου ή του πιστονιού ή ακατάλληληστεγανοποίηση του μπουζί
Προβλήματα θερμήςεκκίνησης		Σπασμένο ελατήριο του εκκινητήρα, σπασμένα εξαρτήματα μέσαστον κινητήρα
Ο κινητήρας ξεκινά αλλάσβήνει	Τροφοδοσία καυσίμου Ρεζερβουάρ γεμάτο Λανθασμένη	Ρυπαρό καρμπιρατέρ, καθαρίστε το
		ρύθμιση του καρμπιρατέρ, βρώμικο καρμπιρατέρ
Ανεπαρκής απόδοση Πολλά	συστήματα μπορείνα είναι ταυτόχροναελαττωματικά	Ελαττωματικό άνοιγμα του ρεζερβουάρ καυσίμου, διακοπή στοσωλήνα παροχής καυσίμου, ελαττωματικό καλώδιο ή διακόπτηςΣΤΑΣΗΣ
		Βρώμικο φίλτρο αέρα, βρώμικο καρμπιρατέρ, σιγαστήραςβουλωμένος, αγωγός εξάτμισης βουλωμένος

Στοιχείο\Χρόνος λειτουργίας		Πριν τη λειτουργία	Μετά τη λειτουργία	Καθημερινά (10 ώρες)	30 ώρες 50 ώρες 200 ώρες	Παύση/ αποθήκευση	Αντίστοιχη Σ
Λάδι κινητήρα	Επιθεώρηση	○						172
	Αντικατάσταση					^○^*1		176
Σφίξιμο εξαρτημάτων (μπουλόνι, παξιμάδι)	Επιθεώρηση	○						178
Ρεζερβουάρ καυσίμου	Καθάρισμα/ επιθεώρηση	○						—
	Αποστράγγιση καυσίμου						^○^*3	179
Μοχλός γκαζιού	Έλεγχος λειτουργίας		○					—
Διακόπτης διακοπής	Έλεγχος λειτουργίας		○					175
Περιστροφή χαμηλής ταχύτητας	Επιθεώρηση/ ρύθμιση			○				175
Φίλτρο αέρα Καθάρισμα				○				177
Μπουζί Επιθεώρηση				○				178
Ψυκτικός αεραγωγός	Καθάρισμα/ επιθεώρηση			○				178
Σωλήνας καυσίμου	Επιθεώρηση			○				178
	Αντικατάσταση					^○^*2		—
Φίλτρο καυσίμου	Καθαρισμός/ αντικατάσταση					○		178
Διάκενο μεταξύ της βαλβίδας εισαγωγής και της βαλβίδας εκκένωσης	Ρυθμίστε					^○^*2		—
Λεπτομερής επιθεώρηση κινητήρα						^○^*2		—
Καρμπιρατέρ	Αποστράγγιση καυσίμου						^○^*3	179

*1 Εκτελέστε την αρχική αντικατάσταση μετά από 20 ώρες λειτουργίας.

*2 Για την επιθεώρηση των 200 ωρών, απευθυνθείτε σε ένα Εξουσιοδοτημένο Αντιπρόσωπο του Σέρβις ή σε ένα συνεργείο.

*3 Μετά το άδειασμα του ρεζερβουάρ καυσίμου, συνεχίστε τη λειτουργία του κινητήρα για την αποστράγγιση του καυσίμου στο καρμπιρατέρ.

Ελέγξτε τα εγχειρίδια οδηγιών για κάθε προσάρτημα και εκτελέστε τη συντήρησή τους, όταν αυτά χρησιμοποιούνται.

ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Πριν ζητήσετε βοήθεια για επισκευές, ελέγξετε το πρόβλημα μόνοι σας. Εάν βρεθεί κάποια ανωμαλία, χειριστείτε το μηχάνημά σας σύμφωνα με τα όσα περιγράφονται σε αυτό το εγχειρίδιο. Ποτέ μην προσπαθήσετε να αποσυναρμολογήσετε το οποιοδήποτε εξάρτημα ενάντια σε όσα περιγράφονται. Για επισκευές, ελάτε σε επαφή με τον Εξουσιοδοτημένο Αντιπρόσωπο του Σέρβις ή την τοπική αντιπροσωπεία.

Κατάσταση προβλήματος Πιθανή απία (δυσλειτουργία) Αποκατάσταση
Ο κινητήρας δεν ξεκινά	Αστοχία λειτουργίας της αντλίας προέγχυσης Στρώξτε 7 με 10 φορές.
	Χαμηλή ταχύτητα τραβήγματος του κορδονιού του εκκινητήρα	Τραβήξτε πιο δυνατά
	Έλλειψη καυσίμου Προσθέστε καύσιμο
	Βουλωμένο φίλτρο καυσίμου Καθάρισμα
	Λυγισμένος σωλήνας καυσίμου Ισιώστε το σωλήνα	καυσίμου
	Αλλοιωμένο καύσιμο Το αλλοιωμένο καύσιμο καθιστά την εκκίνηση πιο δύσκολη. Αντικαταστήστε με ένα καινούργιο. (Συνιστώμενη αντικατάσταση: 1 μήνας)
	Υπερβολική αναρρόφηση καυσίμου Τοποθετήστε το μοχλό του γκαζιού από την ενδιάμεση ταχύτητα στην υψηλή ταχύτητα και τραβήξτε το χερούλι του εκκινητήρα έως ότου να ξεκινήσει ο κινητήρας. Όταν ξεκινήσει ο κινητήρας, το προσάρτημα αρχίζει να περιστρέφεται. Δώστε πλήρη προσοχή στο προσάρτημα.Εάν ο κινητήρας δεν ξεκινά ακόμη, αφαιρέστε το μπουζί, στεγνώστε το ηλεκτρόδιο, και επανατοποθετήστε τα στην αρχική τους θέσης. Στη συνέχεια, ξεκινήστε όπως έχει καθοριστεί προηγουμένως.
	Αποσυνδεδεμένο καπάκι του μπουζί Συνδέστε το καλά
	Ρυπαρό μπουζί Καθάρισμα
	Μη φυσιολογικό διάκενο του μπουζί Ρυθμίστε το διάκενο
	Αλλη ανωμαλία του μπουζί Αντικατάσταση
	Μη φυσιολογικό καρμπιρατέρ Ζητήστε την επιθεώρηση και συντήρηση.
	Το κορδόνι του εκκινητήρα δεν μπορεί να τραβηχτεί	Ζητήστε την επιθεώρηση και συντήρηση.
	Μη φυσιολογικό σύστημα μετάδοσης	Ζητήστε την επιθεώρηση και συντήρηση.
Ο κινητήρας σταματά γρήγοραΗ ταχύτητα του κινητήρα δεν αυξάνεται	Ανεπαρκές ζέσταμα	Εκτελέστε την λειτουργία προθέρμανσης
	Ο μοχλός του τσοκ είναι τοποθετημένος στο “ΚΛΕΙΣΤΟ” παρόπι έχει ζεσταθεί ο κινητήρας.	Τοποθετήστε στο “ΑΝΟΙΚΤΟ”
	Βουλωμένο φίλτρο καυσίμου Καθαρισμός ή αντικατάσταση
	Ρυπαρό ή βουλωμένο φίλτρο αέρα	Καθάρισμα
	Μη φυσιολογικό καρμπιρατέρ Ζητήστε την επιθεώρηση και συντήρηση.
	Μη φυσιολογικό σύστημα μετάδοσης	Ζητήστε την επιθεώρηση και συντήρηση.
Το προσάρτημα δεν περιστρέφεται ή δεν μετακινείται ↓Σταματήστε τον κινητήρα αμέσως	Το προσάρτημα δεν έχει εισαχθεί στο καθορισμένο σημείο.	Εισάγετε σύμφωνα με τις οδηγίες.
	Μη φυσιολογικό σύστημα μετάδοσης	Ζητήστε την επιθεώρηση και συντήρηση.
Η κύρια μονάδα υφίσταται ανώμαλη δόνηση ↓Σταματήστε τον κινητήρα αμέσως	Το προσάρτημα δεν έχει εισαχθεί στο καθορισμένο σημείο.	Εισάγετε σύμφωνα με τις υδηγίες.
	Ξεσφιγμένος μοχλός	Σφίξτε καλά.
	Μη φυσιολογικό σύστημα μετάδοσης	Ζητήστε την επιθεώρηση και συντήρηση.
Το προσάρτημα δεν σταματά αμέσως ↓Σταματήστε τον κινητήρα αμέσως	Υψηλή περιστροφή του ρελαντί Ρυθμίστε
	Αποσυνδεδεμένο καλώδιο γκαζιού	Συνδέστε το καλά
	Μη φυσιολογικό σύστημα μετάδοσης	Ζητήστε την επιθεώρηση και συντήρηση.
Ο κινητήρας δεν σταματά ↓Λειτουργήστε τον κινητήρα στο ρελαντί και τοποθετήστε τον μοχλό του τσοκ στο ΚΛΕΙΣΤΟ	Αποκολλημένος συνδετήρας	Συνδέστε τον καλά
	Μη φυσιολογικό ηλεκτρικό σύστημα Ζητήστε την επιθεώρηση και συντήρηση.

Όταν ο κινητήρας δεν ξεκινά μετά την λειτουργία προθέρμανσης:
Εάν δεν υπάρχει καμιά ανωμαλία στα σημεία ελέγχου, ανοίξτε το γκάζι περίπου στο 1/3 και ξεκινήστε τον κινητήρα.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

885036K921

www.dolmar.com
