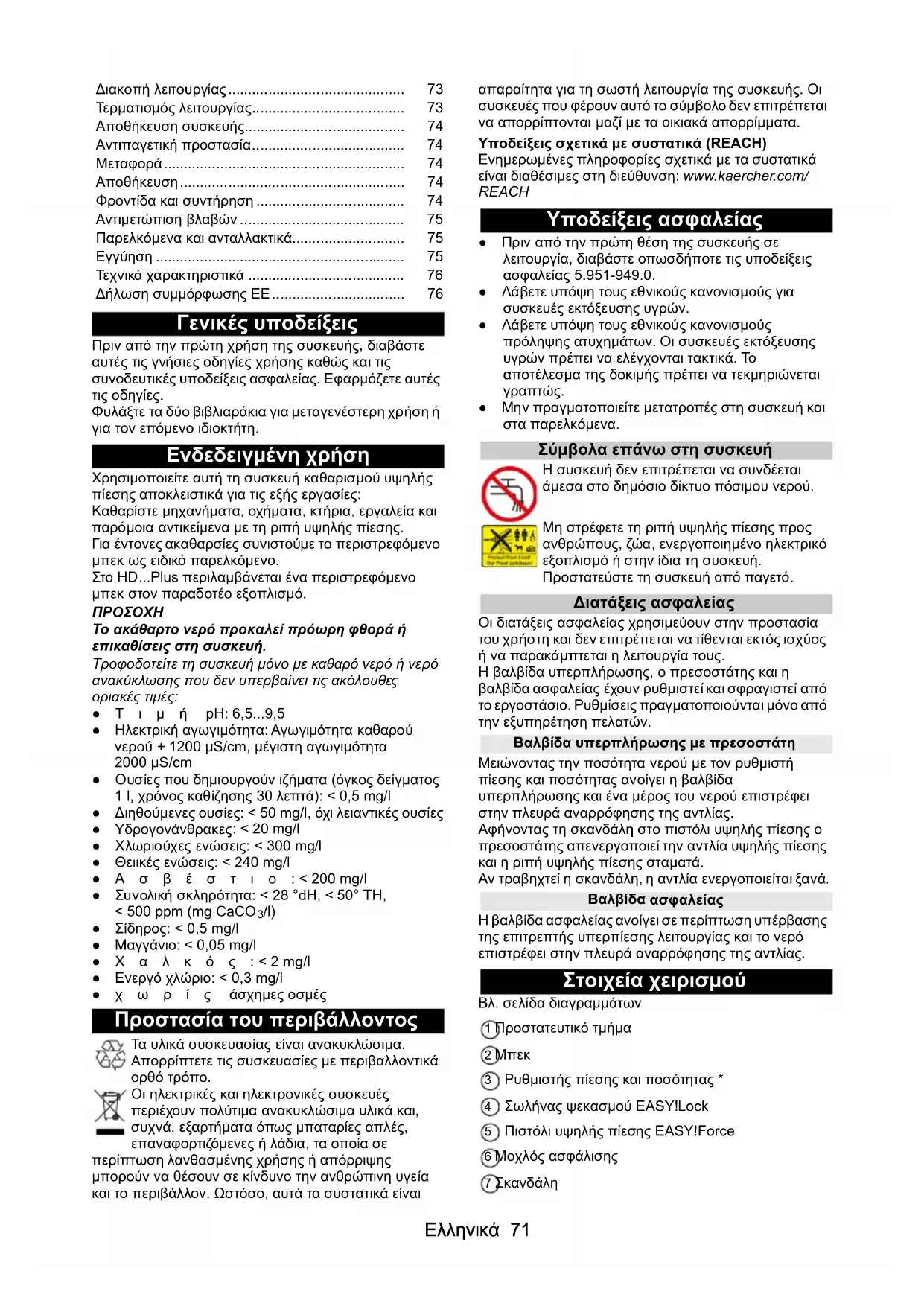

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD 8184 MXA Plus Kärcher

Γενικές υποδείξεις 71

Ενδεδειγμένη χρήση.... 71

Προστασία του περιβάλλοντος.... 71

Υποδείξεις ασφαλείας 71

Στοιχεία χειρισμού 71

Χρωματική σήμανση 72

Αφαίρεση από τη συσκευασία.... 72

Τοποθέτηση πρόσθετων εξαρτημάτων.... 72

Θέση σε λειτουργία 72

Χειρισμός 72

Διακοπή λειτουργίας 73

Τερματισμός λειτουργίας.... 73

Αποθήκευση συσκευής.... 74

Αντιπαγετική προστασία.... 74

Μεταφορά 74

Αποθήκευση 74

Φροντίδα και συντήρηση 74

Αντιμετώπιση βλαβών 75

Παρελκόμενα και ανταλλακτικά.... 75

Εγγύηση 75

Τεχνικά χαρακτηριστικά 76

Δήλωση συμμόρφωσης ΕΕ 76

Γενικές υποδείξεις

Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις γνήσιες οδηγίες χρήσης καθώς και τις συνοδευτικές υποδείξεις ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες.

Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Ενδεδειγμένη χρήση

Χρησιμοποιείτε αυτή τη συσκευή καθαρισμού υψηλής πίεσης αποκλειστικά για τις εξής εργασίες: Καθαρίστε μηχανήματα, οχήματα, κτήρια, εργαλεία και παρόμοια αντικείμενα με τη ριπή υψηλής πίεσης. Για έντονες ακαθαρσίες συνιστούμε το περιστρεφόμενο μπεκ ως ειδικό παρελκόμενο. Στο HD...Plus περιλαμβάνεται ένα περιστρεφόμενο μπεκ στον παραδοτέο εξοπλισμό.

ΠΡΟΣΟΧΗ

Το ακάθαρτο νερό προκαλεί πρόωρη φθορά ή επικαθίσεις στη συσκευή.

Τροφοδοτείτε τη συσκευή μόνο με καθαρό νερό ή νερό ανακύκλωσης που δεν υπερβαίνει τις ακόλουθες οριακές τιμές:

• T i μ ή pH: 6,5...9,5
- Ηλεκτρική αγωγιμότητα: Αγωγιμότητα καθαρού νερού + 1200 μS/cm, μέγιστη αγωγιμότητα 2000 μS/cm
- Ουσίες που δημιουργούν ιζήματα (όγκος δείγματος 1 l, χρόνος καθίζησης 30 λεπτά): < 0,5 mg/l
- Διηθούμενες ουσίες: < 50 mg/l, όχι λειαντικές ουσίες
- Υδρογονάνθρακες: < 20 mg/l
• Χλωριούχες ενώσεις: < 300 mg/l
• Θειικές ενώσεις: < 240 mg/l
• A σ β έ σ τ 1 o : < 200 mg/l
- Συνολική σκληρότητα: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Σίδηρος: < 0,5 mg/l
• Μαγγάνιο: < 0,05 mg/l
• X α λ κ ó ζ : < 2 mg/l
• Ενεργό χλώριο: < 0,3 mg/l
• χ ω ρ í ζ άσχημες σσμές

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές, επαναφορτιζόμενες ή λάδια, τα οποία σε

περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, αυτά τα συστατικά είναι

απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/REACH

Υποδείξεις ασφαλείας

• Πριν από την πρώτη θέση της συσκευής σε λειτουργία, διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας 5.951-949.0.
• Λάβετε υπόψη τους εθνικούς κανονισμούς για συσκευές εκτόξευσης υγρών.
• Λάβετε υπόψη τους εθνικούς κανονισμούς πρόληψης ατυχημάτων. Οι συσκευές εκτόξευσης υγρών πρέπει να ελέγχονται τακτικά. Το αποτέλεσμα της δοκιμής πρέπει να τεκμηριώνεται γραπτώς.
• Μην πραγματοποιείτε μετατροπές στη συσκευή και στα παρελκόμενα.

Σύμβολα επάνω στη συσκευή

Η συσκευή δεν επιτρέπεται να συνδέεται άμεσα στο δημόσιο δίκτυο πόσιμου νερού.

Μη στρέφετε τη ριπή υψηλής πίεσης προς ανθρώπους, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή. Προστατεύστε τη συσκευή από παγετό.

Διατάξεις ασφαλείας

Οι διατάξεις ασφαλείας χρησιμεύουν στην προστασία του χρήστη και δεν επιτρέπεται να τίθενται εκτός ισχύος ή να παρακάμπτεται η λειτουργία τους.

Η βαλβίδα υπερπλήρωσης, ο πρεσοστάτης και η βαλβίδα ασφαλείας έχουν ρυθμιστεί και σφραγιστεί από το εργοστάσιο. Ρυθμίσεις πραγματοποιούνται μόνο από την εξυπηρέτηση πελατών.

Βαλβίδα υπερπλήρωσης με πρεσοστάτη

Μειώνοντας την ποσότητα νερού με τον ρυθμιστή πίεσης και ποσότητας ανοίγει η βαλβίδα υπερπλήρωσης και ένα μέρος του νερού επιστρέφει στην πλευρά αναρρόφησης της αντλίας.

Αφήνοντας τη σκανδάλη στο πιστόλι υψηλής πίεσης ο πρεσοστάτης απενεργοποιεί την αντλία υψηλής πίεσης και η ριτή υψηλής πίεσης σταματά.

Αν τραβηχτεί η σκανδάλη, η αντλία ενεργοποιείται ξανά.

Βαλβίδα ασφαλείας

Η βαλβίδα ασφαλείας ανοίγει σε περίπτωση υπέρβασης της επιτρεπτής υπερπίεσης λειτουργίας και το νερό επιστρέφει στην πλευρά αναρρόφησης της αντλίας.

Στοιχεία χειρισμού

Βλ. σελίδα διαγραμμάτων

① Προστατευτικό τμήμα
②Μπεκ
③ Ρυθμιστής πίεσης και ποσότητας *
④ Σωλήνας ψεκασμού EASY!Lock
⑤ Πιστόλι υψηλής πίεσης EASY!Force
⑥ Μοχλός ασφάλισης
⑦ Σκανδάλη

⑧ Μοχλός απασφάλισης
⑨ Εύκαμπτος σωλήνας υψηλής πίεσης EASY!Lock
⑩ Λαβή ώθησης, πάνω (εκτεταμένη)
⑪ Καρούλι ελαστικού σωλήνα
⑫ Λαβή ώθησης, κάτω (συμπτυγμένη)
⑬ Συγκρατητήρας καλωδίου
⑭ Συγκρατητήρας σωλήνα ψεκασμού
⑮ Θήκη αποθήκευσης περιστρεφόμενου μπεκ*
⑯Διακόπτης συσκευής
⑰ Θήκη για σωλήνα ψεκασμού
⑱ Σήτα
⑲ 19 Στόμιο εύκαμπτου σωλήνα
⑳Παξιμάδι ρακόρ
②1 Σύνδεση νερού
22 Πέδιλο ολίσθησης, πέδιλο στήριξης
②3 Συγκρατητήρας για μπεκ αφρού*
⑳ Συγκρατητήρας μεταφοράς για καθαριστικό επιφανειών*
25 Απασφάλιση λαβής ώθησης

* δεν περιλαμβάνεται στον παραδοτέο εξοπλισμό σε όλες τις παραλλαγές της συσκευής

Χρωματική σήμανση

• Τα στοιχεία χειρισμού για τη διεργασία καθαρισμού είναι κίτρινα.
• Τα στοιχεία χειρισμού για τη συντήρηση και το σέρβις είναι ανοιχτό γκρι.

Αφαίρεση από τη συσκευασία

1. Ελέγξτε το περιεχόμενο της συσκευασίας κατά την αφαίρεση από τη συσκευασία.
2. Σε περίπτωση ζημιών από τη μεταφορά ενημερώστε αμέσως τον έμπορο.

Τοποθέτηση πρόσθετων εξαρτημάτων

Υπόδειξη

Το σύστημα EASY!Lock συνδέει εξαρτήματα μέσω γρήγορου σπειρώματος μόνο με μια περιστροφή γρήγορα και σίγουρα.

1. Βάλτε το μπεκ υψηλής πίεσης επάνω στον σωλήνα ψεκασμού.
2. Συναρμολογήστε το παξιμάδι ρακόρ και σφίξτε με το χέρι (EASY!Lock).

3. Συνδέστε τον σωλήνα ψεκασμού με το πιστόλι υψηλής πίεσης και σφίξτε με το χέρι (EASY!Lock). Εικόνα Α

4. Στερεώστε τη βάση με 2 βίδες. Εικόνα Β

5. Στερεώστε τη βάση στη συσκευή με 2 σφιγκτήρες. Χρησιμοποιήστε ένα σφυρί για να χτυπήσετε τους σφιγκτήρες μέχρι να σταματήσουν. Εικόνα C

① Σφιγκτήρας

1. Συνδέστε τον εύκαμπτο σωλήνα υψηλής πίεσης με το πιστόλι υψηλής πίεσης και σφίξτε με το χέρι (EASY!Lock).

Θέση σε λειτουργία

Ηλεκτρική σύνδεση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από ηλεκτροπληξία

Συνδέστε τη συσκευή με ένα βύσμα με το ηλεκτρικό δίκτυο. Απαγορεύεται η μη διακοπτόμενη σύνδεση με το ηλεκτρικό δίκτυο. Το βύσμα χρησιμεύει για την αποσύνδεση από το δίκτυο.

Για τιμές σύνδεσης βλ. πινακίδα τύπου ή τεχνικά χαρακτηριστικά.

1. Ξετυλίξτε το καλώδιο δικτύου και αποθέστε το στο δάπεδο.

2. Συνδέστε το βύσμα δικτύου στην πρίζα.

Σύνδεση νερού

Σύνδεση σε αγωγό ύδρευσης

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος για την υγεία λόγω επιστροφής ακάθαρτου νερού στο δίκτυο πόσιμου νερού.

Λάβετε υπόψη τους κανονισμούς της εταιρείας ύδρευσης.

Σύμφωνα με τους ισχύοντες κανονισμούς η συσκευή δεν επιτρέπεται να λειτουργεί χωρίς απομονωτή συστήματος στο δίκτυο πόσιμου νερού.

Χρησιμοποιήστε έναν απομονωτή συστήματος της ΚÄRCHER ή εναλλακτικά έναν απομονωτή συστήματος σύμφωνα με το EN 12729 Τύπος ΒΑ. Το νερό που ρέει μέσα από έναν απομονωτή συστήματος θεωρείται μη πόσιμο. Συνδέετε τον απομονωτή συστήματος πάντα στην τροφοδοσία νερού, ποτέ άμεσα στη σύνδεση νερού της συσκευής.

1. Ελέγξτε την τροφοδοσία νερού ως προς την πίεση παροχής, τη θερμοκρασία παροχής και την ποσότητα παροχής. Για τις απαιτήσεις βλ. ενότητα "Τεχνικά χαρακτηριστικά".

2. Συνδέστε τον απομονωτή συστήματος και τη σύνδεση νερού της συσκευής με έναν εύκαμπτο σωλήνα (ελάχιστο μήκος 7,5 m, ελάχιστη διάμετρος 1”). Ο εύκαμπτος σωλήνας παροχής δεν περιλαμβάνεται στον παραδοτέο εξοπλισμό.

3. Ανοίξτε την παροχή νερού.

Αναρρόφηση νερού από δοχείο

1. Βιδώστε τον εύκαμπτο σωλήνα αναρρόφησης (αριθμός παραγγελίας 4.440-207.0) και το φίλτρο (αριθμός παραγγελίας 4.730-012.0) στη σύνδεση νερού.

2. Εξαερώστε τη συσκευή.

Εξαέρωση συσκευής

1. Ξεβιδώστε το μπεκ από τον σωλήνα ψεκασμού.
2. Αφήστε τη συσκευή να λειτουργεί μέχρι το νερό να εξέλθει χωρίς φυσαλίδες.
3. Σε περίπτωση προβλημάτων εξαέρωσης αφήστε τη συσκευή να λειτουργήσει για 10 δευτερόλεπτα και μετά απενεργοποιήστε τη. Επαναλάβετε τη διαδικασία αρκετές φορές.
4. Απενεργοποιήστε τη συσκευή.
5. Βιδώστε ξανά το μπεκ.

Χειρισμός

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από τη ριπή νερού υψηλής πίεσης

Μη στερεώνετε ποτέ τη σκανδάλη και τον μοχλό ασφάλισης σε ενεργοποιημένη θέση.

Μη χρησιμοποιείτε πιστόλια υψηλής πίεσης αν είναι ενεργοποιημένος ο μοχλός ασφάλισης.

Πριν από όλες τις εργασίες ωθήστε στη συσκευή το εξάρτημα ασφάλισης του πιστολιού υψηλής πίεσης προς τα εμπρός.

Αυτόματο καρούλι ελαστικού σωλήνα

Η συσκευή είναι εξοπλισμένη με αυτόματο καρούλι ελαστικού σωλήνα.

Ξετύλιγμα σωλήνα

1. Βγάλτε τον ελαστικό σωλήνα.
2. Κατά την εκτόνωση το καρούλι ελαστικού σωλήνα ασφαλίζει.

Τύλιγμα σωλήνα

1. Τραβήξτε λίγο προς τα έξω τον ελαστικό σωλήνα και στη συνέχεια αφήστε τον. Το καρούλι τυλίγει τον ελαστικό σωλήνα αυτόματα.

2. Κατά τη διάρκεια του τυλίγματος ρυθμίζετε την ταχύτητα τυλίγματος κρατώντας τον ελαστικό σωλήνα.

Άνοιγμα/κλείσιμο πιστολιού υψηλής πίεσης

1. Άνοιγμα πιστολιού υψηλής πίεσης: Πατήστε τον μοχλό ασφάλισης και τη σκανδάλη.
2. Κλείσιμο πιστολιού υψηλής πίεσης: Αφήστε τον μοχλό ασφάλισης και τη σκανδάλη.

Λειτουργία με υψηλή πίεση

Η συσκευή μπορεί να λειτουργεί σε όρθια ή οριζόντια θέση.

Υπόδειξη

Η συσκευή διαθέτει πρεσοστάτη. Ο κινητήρας τίθεται σε λειτουργία μόνο όταν είναι ανοιχτό το πιστόλι υψηλής πίεσης.

1. Ξετυλίξτε εντελώς τον ελαστικό σωλήνα υψηλής πίεσης από το καρούλι του.
2. Φέρτε τον διακόπτη συσκευής στη θέση «Ι».
3. Απασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο ωθήστε το εξάρτημα ασφάλισης του πιστολιού υψηλής πίεσης προς τα πίσω.
4. Ανοίξτε το πιστόλι υψηλής πίεσης.
5. Σε συσκευή με ρυθμιστή πίεσης και ποσότητας: Ρυθμίστε την πίεση εργασίας περιστρέφοντας τον ρυθμιστή πίεσης και ποσότητας.

Λειτουργία με απορρυπαντικό

Υπόδειξη

Για τη λειτουργία με απορρυπαντικό απαιτείται ένα Ρυρ κάνης αφρού (προαιρετικός εξοπλισμός).

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος για την υγεία λόγω λανθασμένης χρήσης απορρυπαντικών

Προσέξτε τις υποδείξεις ασφαλείας επάνω στο απορρυπαντικό.

ΠΡΟΣΟΧΗ

Τα ακατάλληλα απορρυπαντικά μπορούν να προκαλέσουν ζημιά στη συσκευή και στο αντικείμενο που καθαρίζεται.

Χρησιμοποιείτε μόνο εγκεκριμένα απορρυπαντικά από την ΚÄRCHER.

Προσέξτε τις παρεχόμενες συστάσεις δοσολογίας και τις υποδείξεις του απορρυπαντικού.

Να χρησιμοποιείτε μικρές ποσότητες απορρυπαντικών για την προστασία του περιβάλλοντος.

Τα απορρυπαντικά Κ Ä RCHER εγγυώνται εργασία χωρίς βλάβες. Ζητήστε συμβουλές ή προμηθευτείτε τον κατάλογό μας ή τα ενημερωτικά μας φυλλάδια για απορρυπαντικά.

Εικόνα D

①Μπεκ αφρού
② Δοχείο
③ Σετ διαφραγμάτων Ανάμειξη απορρυπαντικού: 3=υψηλή, 2=μέτρια, 1=χαμηλή
④ Εύκαμπτος σωλήνας αναρρόφησης
⑤ Πιστόλι υψηλής πίεσης EASY!Force

1. Ξεβιδώστε το δοχείο.
2. Εισαγάγετε το επιθυμητό διάφραγμα μέσα στον εύκαμπτο σωλήνα αναρρόφησης.
3. Γεμίστε απορρυπαντικό το δοχείο.
4. Βιδώστε το δοχείο στο μπεκ αφρού.
5. Αφαιρέστε το σωλήνα ψεκασμού από το πιστόλι υψηλής πίεσης.
6. Τοποθετήστε το μπεκ αφρού στο πιστόλι υψηλής πίεσης και σφίξτε με το χέρι.
7. Θέστε τη συσκευή καθαρισμού υψηλής πίεσης σε λειτουργία.

Συνιστώμενη μέθοδος καθαρισμού

1. Ψεκάστε λίγο απορρυπαντικό στη στεγνή επιφάνεια και αφήστε να δράσει (να μη στεγνώσει).
2. Ξεπλύνετε τη διαλυμένη βρωμιά με το πιστόλι υψηλής πίεσης.

Πλύση κάνης αφρού

Η κάνη αφρού πρέπει να πλυθεί μετά τη χρήση για να αποφευχθούν οι επικαθίσεις απορρυπαντικού.

1. Ξεβιδώστε το δοχείο.
2. Χύστε το υπόλειμμα απορρυπαντικού στη συσκευασία παράδοσης.
3. Γεμίστε το δοχείο με καθαρό νερό.
4. Βιδώστε το δοχείο στο μπεκ αφρού.
5. Λειτουργήστε το μπεκ αφρού περ. 1 λεπτό για να ξεπλυθούν τα υπολείμματα απορρυπαντικού.
6. Αδειάστε το δοχείο.

Διακοπή λειτουργίας

1. Κλείστε το πιστόλι υψηλής πίεσης. Η συσκευή απενεργοποιείται.
2. Ασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο ωθήστε το εξάρτημα ασφάλισης προς τα εμπρός.

Υπόδειξη

Κατά την απενεργοποίηση της συσκευής η πίεση νερού μειώνεται κατά περ. 70%. Έτοι μειώνεται η δύναμη ενεργοποίησης του πιστολιού υψηλής πίεσης και αυξάνεται η διάρκεια ζωής της συσκευής.

Συνέχιση λειτουργίας

1. Απασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο ωθήστε το εξάρτημα ασφάλισης προς τα πίσω.
2. Ανοίξτε το πιστόλι υψηλής πίεσης. Η συσκευή ενεργοποιείται ξανά.

Τερματισμός λειτουργίας

1. Κλείστε την παροχή νερού.
2. Ανοίξτε το πιστόλι υψηλής πίεσης.
3. Γυρίστε τον διακόπτη συσκευής στο "I" και αφήστε τη συσκευή να λειτουργήσει για 5 έως 10 δευτερόλεπτα.
4. Κλείστε το πιστόλι υψηλής πίεσης.
5. Γυρίστε τον διακόπτη συσκευής στο "0/OFF".

6. Να αποσυνδέετε το βύσμα δικτύου μόνο με στεγνά χέρια από την πρίζα.

7. Αφαιρέστε την παροχή νερού.

8. Ανοίζε το πιστόλι υψηλής πίεσης μέχρι να εκτονωθεί εντελώς η πίεση στη συακευή.
9. Ασφαλίστε το πιστάλι υψηλής πίεσης, προς τούτα ωθήστε το εξάρτημα ασφάλισης προς τα εμπρός.
10. Τοποθετήρε τον συλήνα ψεκασμού με το πιστόλι υψηλής πίεσης μέσα ατη θήκη του συλήνα ψεκασμού και ασφαλιστε τον στον συγκρατητήρα συλήνα ψεκασμού.
11. Τυλίζτε το ηλεκτρικό καλώδιο γύρω από το συγκρατητήρα καλωδίου.
12. Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης στο καραύλι.
13. Πιέστε την απασφάλιση της λαβής ώθησης και ωθήστε μέσα τη λαβή ώθησης.

ПРОЗОХН

Ο παγετός καταστρέφει τη συσκευή που δεν έχει αδειάσει εντελώς από νερό.

Φυλάξτε τη συσκειμή σε ένον χώρο χωρίς παγετό Εάν δεν είναι εφικτό να γίνει αποθήκευση με προστασία από παγετό:

1. Abdidote to verd
2. Αντλήστε αντιψυκτικό μέσο του εμπορίου μέσω της συμκευής
3. Αφήρτε τη συσκευή να λειτουργήρει έως 1 λεπτό μέχρι η αντλία και οι σωλήνες να αδειάσουν. Υπόδειξη
   Χρησιμοποιήστε αντιψυκτικό μέσο του εμπορίου για αυτοκινητα με βάση τη γλικόλη. Προσέξτε τις οδηγιες χειρισμού του κατασκευαστή του αντιψυκτικού μέσου.

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού, κίνδυνος ζημιάς

Κατά τη μεταφορά πρασίξει το βάρος της συσκευής. ΠΡΟΣΟΧΗ

Κίνδυνος ζημάς

Προστατεύστε τη σκανδάλη του πωτολιού υψηλής πίσαπε από ζυμές.

1. Κατά τη μεταφορά σε οχήμοτα ασφαλίστε τη συσκευή σύμφωνα με τις ισχύουσες οδηγίες έναντι αλίσθησης και ανατροπής.
2. Για τη μεταφοράσε μεγέλες απιαστάσεις τρεβήξε τη συσκευή από τη λοβή οδήγησης.
3. Πα το ανεβασμα σε σκάλες αναισηκώστε τη συσκευή σκαλι-σκαλί. Τα πέδια ολίσθησης προστατεύουν το περίβλημα από ζημά.

Στήριγμα μεταφοράς για καθαριστικό επιφανειών

1. Εισκεγάγετε το στόμια σύνδεσης του καθαριστικού επιφενειών στο στήριγμα μεταφαράς στη αυακειή καθαρισμού υψηλής πίεσης.
2. Βίδώστε το παξιμάδι ракόρ κατά περίπου 1 περιστροφή.

ΔΚΙΝΔΥΝΟΣ

Κινδυνος τραυματισμού από συσκευή που

εκκίνειται ακουσια και ηλεκτροπληζια

'Ελεγχος ασφαλείας / συμβόλαιο

συντήρησης

Μπορείτε να συμφωνήσετε με τον ἐμπορό σας ένον τακτικό έλεγχο ασφαλείας ή να συνάψετε ένα συμβόλαιο συντήρησης. Ζητήστε σχετική ενημέρωση.

Ποιν από κάθε λειτουργία

1. Ελέγξτε το καλώδιο σύνδεσης για ζημιές, αναθέστε αμέσως την εντικατάστιση ενός καλωδίου που παρουσκίζει ζημιά στην εξρυσικόδατημένη ξέμπροχήστα πελημίων ά σε ένων ηλεκτεσόνων
2. Ελεγξτε τον εύκαμπτο σωλήνα υψηλής πίεσης για ζημία, αντικαταστήστε αμέσως έναν εύκαμπτο
3. Ελέγξε τη στεγενότητα της συσκευής. 3 σταγόνες ανά λεπτό επιρέπωναι. Σε περίπτιωση πα έντανης διαρροής απευδυνδείτε στην εξυπηρέτηση πελατών.

Κάθε εβδομάδα

1. Καθαρίστε τη αήτα στη σύνδεση νερού.
   Καθαρισμός σήτας στη σύνδεση γερού
2. Ξεβιδώστε το παξμάδι ρακάρ.
3. Τραβήζτε έξω το στόμιο εὐκαμπτου σωλήνα με τη σύτα
4. Καθυρίστε τη αήτα εξωτερικά και ξεπλύνετε της. Υπόδειξη: Ευθυγραμμίστε το εξάγωνο του στομίου εύκαμπτου συλήνα για τη σύνδεση στη συσκευή.
5. Εισαγάγετε το στόμιο εύκαμπτου συλήνα με τη σύτη.
6. Σφίζτε το ρακόρ.

Κάθε 500 ώρες λειτουργίας, τουλάχιστον κάθε χρόνο

1. Αναθέστε τη συντήρηση της συσκευής στην εξυπηρέτηση πελαιών.
2. Антикастърте то лаби

Αντικατάσταση λαδιού

Υπόδειξη

Για την ποσότητα και το είδος λαδιού βλ. ενότητα
"Техні характеристика"
1. Ξεβιδίστε 4 βίδες.
2. Αφαιρέστε το κάλυμμα συσκευής.
Εικόνα Ε
3. Περιστρέψτε τον εύκαμπτο συλήνα αποστράγγισης λαδιού προς τα κάτω και κρατήστε τον πάνω από ένα δοχεία συλλογής λαδιού.
4. Βγάλτε την τάπα από τον εύκαμπτο συλήνα αποστράγγισης λάδιου.
5. Αφαιρέστε το καπάκι. 6. Αφαιρέστε το επούδες υλικό απτό το δονείο λοδιού.
7. Перимéνετε μέχρι να εκρεύσει όλο το λάδι Εικόνα F

Αντικαταστήστε τον εύκαμπτο σωλήνα υψηλής πίεσης

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού

Το καρούλι μπορεί απροσδόκητα να στρέφεται πολύ γρήγορα, όταν αποσπάται ο συγκρατητήρας. Ακολουθήστε προσεκτικά τα παρακάτω βήματα και στερεώστε το καρούλι, όπως περιγράφεται.

1. Ανασηκώστε το καπάκι του καρουλιού με ένα κατσαβίδι. Εικόνα Η

①Καπάκι

1. Ξετυλίξτε εντελώς τον ελαστικό σωλήνα υψηλής πίεσης από το καρούλι του.

2. Τοποθετήστε ένα κλειδί Allen 10 mm μέσω του εξαγωνικού ανοίγματος στο περίβλημα. Εισάγετε το κλειδί μέχρι να μπλοκάρει το καρούλι. Εικόνα I

① Ανοιγμα, εξαγωνικό

1. Ξεβιδώστε 2 βίδες. Εικόνα J

① Bíðα

② Ελαστικός σωλήνας υψηλής πίεσης

③ Πώμα του σωλήνα

1. Αφαιρέστε το πώμα από τον εύκαμπτο σωλήνα υψηλής πίεσης.

2. Τραβήξτε προς τα έξω την ασφάλεια. Εικόνα Κ

① Άγκιστρο ασφαλείας

② Υποδοχή ελαστικού σωλήνα

③ Εύκαμπτος σωλήνας υψηλής πίεσης.

1. Τραβήξτε τον εύκαμπτο σωλήνα υψηλής πίεσης από την υποδοχή.

2. Εισάγετε νέο εύκαμπτο σωλήνα υψηλής πίεσης μέσω των δύο κυλίνδρων οδήγησης σωλήνα και τοποθετήστε τον στην υποδοχή. Τηρήστε την κατεύθυνση περιστροφής του καρουλιού. Εικόνα I

① Κύλινδρος οδήγησης σωλήνα

1. Τοποθετήστε τα άγκιστρα ασφαλείας στη υποδοχή σωλήνα.

2. Ελέγξτε ότι όλες οι ροδέλες βρίσκονται πίσω από τα άγκιστρα ασφαλείας.

3. Τοποθετήστε το πώμα στο άλλο άκρο του εύκαμπτου σωλήνα υψηλής πίεσης. Απόσταση από το άκρο του σωλήνα περίπου 1 m (στο πιστόλι υψηλής πίεσης).

4. Κρατήστε σφικτά το καρούλι και αφαιρέστε το κλειδί Allen.

5. Απασφαλίστε το καρούλι τραβώντας τον εύκαμπτο σωλήνα υψηλής πίεσης και αφήστε αργά τον εύκαμπτο σωλήνα υψηλής πίεσης να διπλώσει. Ελέγξτε την ταχύτητα ξετυλίγματος, κρατώντας τον εύκαμπτο σωλήνα.

6. Τοποθετήστε ξανά το καπάκι.

Αντιμετώπιση βλαβών

ΔKINDYNOΣ

Κίνδυνος τραυματισμού από συσκευή που εκκινείται ακούσια και ηλεκτροπληξία.

Πριν από κάθε εργασία απενεργοποιείτε τη συσκευή και βγάζετε το βύσμα δικτύου.

Αναθέτετε τον έλεγχο και την επισκευή των ηλεκτρικών δομικών εξαρτημάτων μόνο στην εξουσιοδοτημένη εξυπηρέτηση πελατών.

Σε περίπτωση βλαβών που δεν αναφέρονται στο παρόν κεφάλαιο, σε περίπτωση αμφιβολίας και αν δίνεται σαφής υπόδειξη, απευθυνθείτε σε εξουσιοδοτημένη εξυπηρέτηση πελατών.

Η συσκευή δεν μπορεί να τεθεί σε λειτουργία

• Ελέγξτε το καλώδιο σύνδεσης για ζημιές.
• Ελέγξτε την τάση δικτύου.
• Αν η συσκευή έχει υπερθερμανθεί: a Φέρτε τον διακόπτη συσκευής στο "0". b Αφήστε τη συσκευή να κρυώσει για 15 λεπτά. c Φέρτε τον διακόπτη συσκευής στο "1".
• Σε περίπτωση ηλεκτρικής βλάβης απευθυνθείτε στην εξυπηρέτηση πελατών.

Η συσκευή δεν έχει πίεση

- Ελέγξτε το μέγεθος του μπεκ, για το απαιτούμενο μέγεθος βλ. κεφάλαιο "Τεχνικά χαρακτηριστικά".

- Εξαερώστε τη συσκευή, βλ. κεφάλαιο "Εξαέρωση συσκευής".

- Καθαρίστε τη σήτα στη σύνδεση νερού.

- Ελέγξτε την ποσότητα παροχής νερού, για την απαιτούμενη ποσότητα βλ. κεφάλαιο "Τεχνικά χαρακτηριστικά".

- Καθαρίστε το μπεκ.

- Αν χρειάζεται, απευθυνθείτε στην εξυπηρέτηση πελατών.

Διαρροή αντλίας

'Εως 3 σταγόνες διαρροή νερού ανά λεπτό επιτρέπονται.

- Σε περίπτωση πιο έντονης διαρροής αναθέστε τον έλεγχο της συσκευής στην εξυπηρέτηση πελατών.

Η αντλία χτυπάει

• Ελέγξτε τη στεγανότητα του σωλήνα τροφοδοσίας νερού.
• Εξαερώστε τη συσκευή, βλ. κεφάλαιο "Εξαέρωση συσκευής".
• Αν χρειάζεται, απευθυνθείτε στην εξυπηρέτηση πελατών.

Ανάμειξη απορρυπαντικού πολύ χαμηλή

• Συμπληρώστε απορρυπαντικό στο κύπελλο του μπεκ αφρού.
• Εισαγάγετε μεγαλύτερο διάφραγμα μέσα στον εύκαμπτο σωλήνα αναρρόφησης.
• Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης και το μπεκ αφρού για επικαθίσεις απορρυπαντικού. Απομακρύνετε τις επικαθίσεις με χλιαρό νερό.

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών, προσκομίζοντας το παραστατικό της αγοράς. (για διευθύνσεις βλέπε την πίσω σελίδα)

Τεχνικά χαρακτηριστικά

			HD 6/15MXA	HD 6/15MXA	HD 7/17MXA	HD 6/16-4MXA	HD 7/14-4MXA	HD 7/16-4MXA	HD 8/18-4MXA
Παραλλαγή χώρας
Χώρα EU CH EU EU EU EU EU
Ηλεκτρική σύνδεση
Τάση	V				230				230
Φάση ~	1	1	3	1	1	3	3
Συχνότητα Hz 50 50 50 50 50 50 50
Ισχύς σύνδεσης	kW		3,1	2,3	4,2	3,3	3,4	4,2	4,6
Τύπος προστασίας			IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Ασφάλεια δικτύου (με χρονοκαθυστέρηση)	A		16	10	16	16	16	16	16
Καλώδιο προέκτασης 30 m	mm2		2,5	2,5	2,5	2,5	2,5
Σύνδεση νερού
Πίεση παροχής (μέγ.)	MPa		1	1	1	1	1	1	1
Θερμοκρασία παροχής (μέγ.)	°C		60	60	60	60	60	60	60
Ποσότητα παροχής (ελάχ.)	l/min		13	13	15	13	15	15	16
Ύψος αναρρόφησης (μέγ.)	m		0,5	0,5	0,5	0,5	0,5	0,5	0,5
Στοιχεία ισχύος συσκευής
Μέγεθος του βασικού ακροφυσίου			033	038	040	034	043	042	042
Πίεση λειτουργίας	MPa		15	12	17	16	14	16	18
Υπερτίεση λειτουργίας (μέγ.)	MPa		22,5	18	25,5	24	21	24	27
Παροχή, νερό	l/min		9,3	9,6	11,6	9,9	11,5	11,6	12,5
Δύναμη οπισθοδρόμησης του πιστολιού υψηλής πίεσης	N		28,6	28,6	35,5	30	32,2	34,5	41,8
Διαστάσεις και βάρη
Τυπικό βάρος λειτουργίας	kg		37	37	39	45	46	46	48
Μήκος	mm 455 455 455 455 455 455
Πλάτος	mm 400 400 400 400 400 400 400
Ύψος, λαβή οδήγησης κάτω, (πάνω) mm			890(970)	890(970)	890(970)	890(970)	890(970)	890(970)	890(970)
Ποσότητα λαδιού	l		0,25	0,25	0,20	0,35	0,35	0,35	0,35
Είδος λαδιού			15W40	0W40	SAE 90	0W40	0W40	SAE 90	SAE 90
Μετρημένες τιμές κατά EN 60335-2-79
Τιμή δονήσεων χεριού-βραχίονα	m/s2		2,8	2,8	2,9	2,8	2,7	2,5	2,3
Αβεβαιότητα K	m/s2		0,8	0,8	0,8	0,9	0,8	0,7	0,7
Στάθμη ηχητικής πίεσης LpA	dB(A)		74	74	78	72	69	72	73
Αβεβαιότητα KpA	dB(A)		3	3	3	3	3	3	3
Στάθμη ηχητικής ισχύος LWA+Αβεβαιότητα KWA	dB(A)		90	90	94	88	85	88	89

Λόγος εξαίρεσης σύμφωνα με τον κανονισμό (ΕΕ)

2019/1781 Παράρτημα Ι Τμήμα 2 (12): j)

Με την επιφύλαξη τεχνικών αλλαγών.

Δήλωση συμμόρφωσης ΕΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση

τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται.

Προϊόν: Συσκευή καθαρισμού υψηλής πίεσης

Typ: 1.150-xxx

Typ: 1.151-xxx

Typ: 1.524-xxx

Σχετικές Οδηγίες ΕΕ

2000/14/EK

2006/42/EK (+2009/127/EK)

2011/65/EE

2014/30/EE

2009/125/EK

Κανονισμός(οί) σε εφαρμογή

(EE) 2009/1781

Εφαρμοζόμενα εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

Εφαρμοζόμενη διαδικασία αξιολόγησης συμμόρφωσης

2000/14/ΕΚ: Παράρτημα V

Στάθμη ηχητικής ισχύος dB(A)

	Μετρημένη:	Εγγυημένη:
HD 6/15 MXA 87 90
HD 7/17 MXA 91 94
HD 6/16-4 MXA 86 88
HD 7/14-4 MXA 82 85
HD 8/18-4 MXA 87 89

Οι υπογράφοντες ενεργούν κατ' εντολή και με εξουσιοδότηση από το διοικητικό συμβούλιο.

Υπεύθυνος τεχνικού φακέλου:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
