ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD 7114 Classic Kärcher

Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

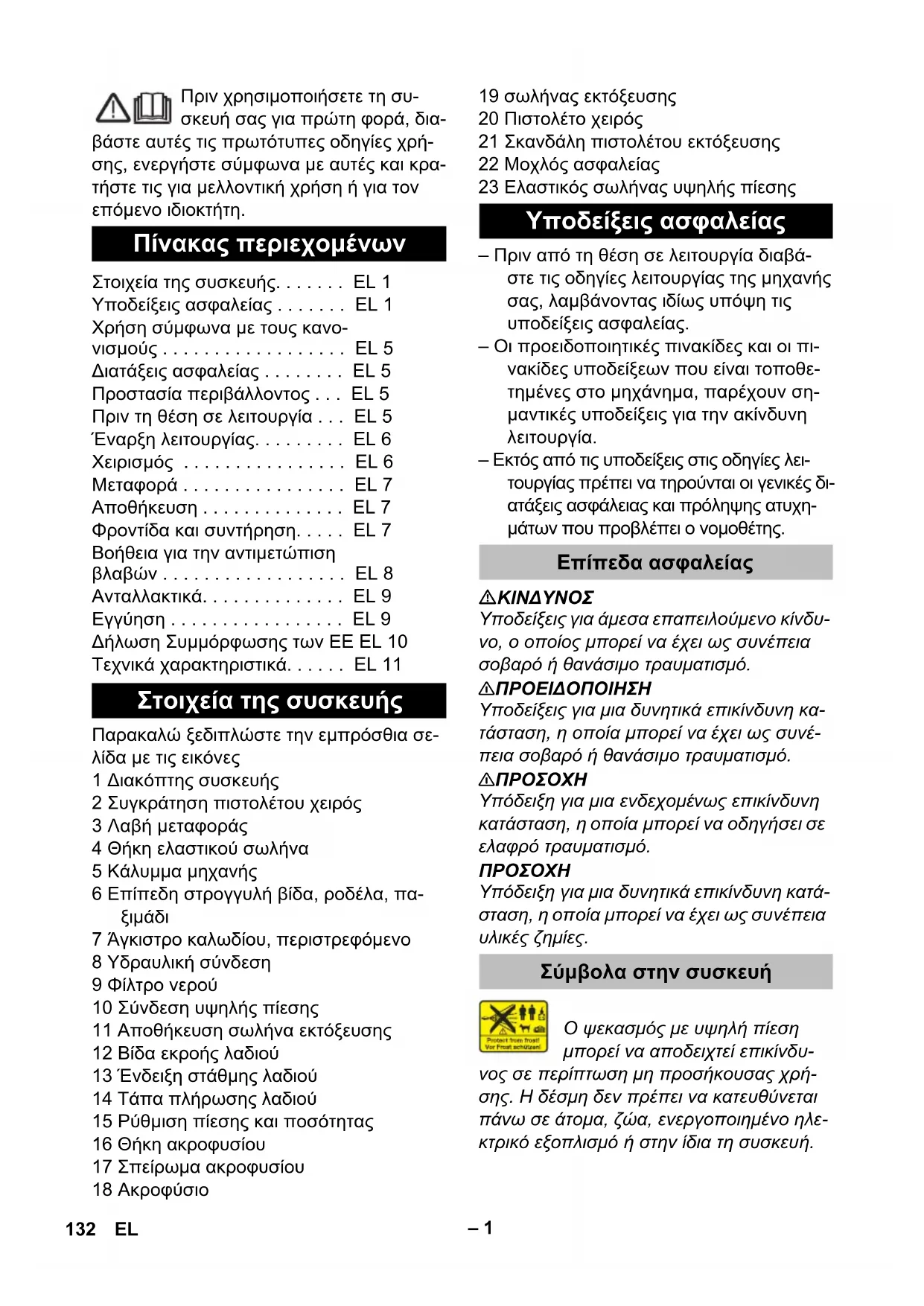

Πίνακας περιεχομένων

Στοιχεία της συσκευής. . . . . . EL 1

Υποδείξεις ασφαλείας ..... EL 1

Χρήση σύμφωνα με τους κανο- νισμούς .... EL 5

Διατάξεις ασφαλείας ..... EL 5

Προστασία περιβάλλοντος . . . EL 5

Πριν τη θέση σε λειτουργία ... EL 5

'Εναρξη λειτουργίας. . . . . . . . EL 6

Χειρισμός ...... EL 6

Μεταφορά .... EL 7

Αποθήκευση ...... EL 7

Φροντίδα και συντήρηση. . . . . EL 7

Βοήθεια για την αντιμετώπιση

βλαβών EL 8

Ανταλλακτικά. . . . . . . . . . . . EL 9

Εγγύηση ...... EL 9

Δήλωση Συμμόρφωσης των ΕΕ ΕL 10

Τεχνικά χαρακτηριστικά. ..... EL 11

Στοιχεία της συσκευής

Παρακαλώ ξεδιπλώστε την εμπρόσθια σε- λίδα με τις εικόνες

1 Διακόπτης συσκευής

2 Συγκράτηση πιστολέτου χειρός

3 Λαβή μεταφοράς

4 Θήκη ελαστικού σωλήνα

5 Κάλυμμα μηχανής

6 Επίπεδη στρογγυλή βίδα, ροδέλα, πα- ξιμάδι

7 Άγκιστρο καλωδίου, περιστρεφόμενο

8 Υδραυλική σύνδεση

9 Φίλτρο νερού

10 Σύνδεση υψηλής πίεσης

11 Αποθήκευση σωλήνα εκτόξευσης

12 Bíδα εκροής λαδιού

13 Ένδειξη στάθμης λαδιού

14 Τάπα πλήρωσης λαδιού

15 Ρύθμιση πίεσης και ποσότητας

16 Θήκη ακροφυσίου

17 Σπείρωμα ακροφυσίου

18 Ακροφύσιο

19 σωλήνας εκτόξευσης

20 Πιστολέτο χειρός

21 Σκανδάλη πιστολέτου εκτόξευσης

22 Μοχλός ασφαλείας

23 Ελαστικός σωλήνας υψηλής πίεσης

Υποδείξεις ασφαλείας

– Πριν από τη θέση σε λειτουργία διαβάστε τις οδηγίες λειτουργίας της μηχανής σας, λαμβάνοντας ιδίως υπόψη τις υποδείξεις ασφαλείας.

– Οι προειδοποιητικές πινακίδες και οι πινακίδες υποδείξεων που είναι τοποθετημένες στο μηχάνημα, παρέχουν σημαντικές υποδείξεις για την ακίνδυνη λειτουργία.

– Εκτός από τις υποδείξεις στις οδηγίες λει- τουργίας πρέπει να τηρούνται οι γενικές δι- ατάξεις ασφάλειας και πρόληψης ατυχη- μάτων που προβλέπει ο νομοθέτης.

Επίπεδα ασφαλείας

⚠️KINDYNOΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

Σύμβολα στην συσκευή

Ο ψεκασμός με υψηλή πίεση μπορεί να αποδειχτεί επικίνδυ-

νος σε περίπτωση μη προσήκουσας χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή.

Σύμφωνα με τους ισχύοντες κανο- νισμούς, το μηχάνημα δεν πρέπει να λειτουργεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συστήματος. Να χρησιμοποιείται ένας κατάλληλος διαχωριστής συστήματος της εταιρείας Kärcher ή εναλλακτικά ένας διαχωριστής συστήματος κατά το EN 12729 τύπος BA.

Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

Η συσκευή διαθέτει ορισμένες καυτές επιφάνειες που μπορούν να προκαλέσουν εγκαύματα.

Κίνδυνος από ηλεκτροπληξία. Το περίβλημα μπορεί να ανοίξει μόνο από ειδικευμένους ηλεκτρολόγους.

Ηλεκτρολογικές συνδέσεις

- H α ν α γ ρ α φ ό μ ε τύπου πρέπει να είναι ίδια με την τάση της πηγής ρεύματος.

– Ελάχιστη ασφάλεια πρίζας (βλ. Τεχνικά χαρακτηριστικά).

– Οι συσκευές της κλάσης προστασίας I επιτρέπεται να συνδέονται μόνο σε πηγές ρεύματος που διαθέτουν κατάλληλη γείωση.

– Συνιστάται να συνδέσετε τη συσκευή μόνον σε μια πρίζα που διαθέτει προστατευτικό διακόπτη ρεύματος διαρροής 30 mA.

– Να χρησιμοποιείται ο αγωγός σύνδεσης με το δίκτυο που καθορίζεται από τον κατασκευαστή. Το ίδιο ισχύει και σε περίπτωση αντικατάστασης του αγωγού. Για τον κωδ. παραγγελίας και τον τύπο, ανατρέξτε στις οδηγίες χρήσης.

– Πριν από κάθε λειτουργία της συσκευής ελέγχετε το καλώδιο ρεύματος και το φις για τυχόν ζημιές. Αναθέτετε αμέσως σε εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών/εξειδικευμένο ηλεκτρολόγο την αλλαγή του χαλασμένου καλωδίου σύνδεσης στο δίκτυο.

– Η συσκευή πρέπει να λειτουργεί μόνο με ηλεκτρική σύνδεση, η οποία έχει γίνει από ηλεκτρολόγο- εγκαταστάτη βάσει του IEC 60364-1.

– Οι διαδικασίες ενεργοποίησης προκα- λούν σύντομη μείωση της τάσης.

- Σε περίπτωση προβλημάτων στο δίκτυο, άλλες συσκευές μπορούν να επηρεαστούν αρνητικά.

– Μην πιάνετε ποτέ το φις με υγρά χέρια.

– Φροντίστε ώστε το καλώδιο σύνδεσης στο δίκτυο ή το καλώδιο προέκτασης να μην υποστούν φθορές ή βλάβες από πάτημα, σύνθλιψη, τράβηγμα ή παρόμοια αιτία. Προστατέψτε το καλώδιο από τη ζέστη, τα λάδια και τις αιχμηρές ακμές.

- Το καλώδιο προέκτασης πρέπει να έχει τη διάμετρο που αναγράφεται στις οδηγίες χρήσης και να είναι υδατοστεγές. Η σύνδεση δεν επιτρέπεται να βρίσκονται μέσα σε νερό.

– Ο ρευματολήπτης και ο συμπλέκτης

ν ηενός αγωάγοιώτηροέκντασυμφκίδραέπει να είναι υδατοστεγείς και να μην βρίσκονται μέσα στο νερό. Επιπλέον, ο συμπλέκτης δεν πρέπει να είναι αποτεθειμένος στο έδαφος. Συνιστάται να χρησιμοποιείτε τύμπανα καλωδίου που διασφαλίζουν ότι οι πρίζες βρίσκονται τουλάχιστον 60 mm πάνω από το έδαφος.

– Τα ακατάλληλα ηλεκτρικά καλώδια προέκτασης μπορεί να είναι επικίνδυνα. Σε υπαίθριους χώρους χρησιμοποιείτε μόνο εγκεκριμένους και αντιστοίχως επισημασμένους ηλεκτρικούς αγωγούς προέκτασης με επαρκή διατομή.

- Θα πρέπει, σε τακτά διαστήματα, να εξετάζετε το καλώδιο τροφοδοσίας με το ηλεκτρικό δίκτυο για πιθανές βλάβες, όπως π.χ. για το σχηματισμό ρωγμών ή τη γήρανση. Σε περίπτωση που διαπιστώσετε μία βλάβη, θα πρέπει το καλώδιο να αντικατασταθεί και να μην υποβληθεί σε περαιτέρω χρήση.

- Σε περίπτωση αντικατάστασης των συνδέσμων μεταξύ του καλωδίου τροφοδοσίας δικτύου ή του καλωδίου προέκτασης, πρέπει να διασφαλίζεται η προστασία από πιτσίλισμα νερού και η μηχανική αντοχή.

– Το καθάρισμα της συσκευής δεν επιτρέπεται να γίνεται με λάστιχο ή με ψεκασμό νερού υψηλής πίεσης (κίνδυνος βραχυκυκλωμάτων ή άλλων ζημιών).

– Μην χρησιμοποιείτε τη συσκευή σε θερ- μοκρασίες κάτω από 0 °C.

Σύνδεση νερού

– Λάβετε υπόψη τους κανονισμούς της εταιρείας ύδρευσης.
– Οι βιδωτές συνδέσεις όλων των ελαστικών σωλήνων σύνδεσης δεν πρέπει να παρουσιάζουν διαρροές.
– Ο ελαστικός σωλήνας υψηλής πίεσης δεν πρέπει να παρουσιάζει βλάβη. Σε περίπτωση που ο ελαστικός σωλήνας υψηλής πίεσης παρουσιάζει βλάβη, πρέπει να αντικαθίσταται άμεσα. Να χρησιμοποιούνται μόνον οι ελαστικοί σωλήνες και οι συνδέσεις που συνιστά ο κατασκευαστής. Για τον κωδ. παραγγελίας, ανατρέξτε στις οδηγίες χρήσης.

Χρήση

– Πριν από τη χρήση πρέπει να ελεγχθεί η κανονική κατάσταση και η ασφάλεια λειτουργίας του μηχανήματος και των εξοπλισμών εργασίας.
Η συσκευή δεν πρέπει να χρησιμοποιείται, εάν το καλώδιο σύνδεσης ή σημαντικά τμήματα της συσκευής, π.χ. διατάξεις ασφαλείας, ελαστικοί σωλήνες υψηλής πίεσης, πιστολέτα χειρός, έχουν υποστεί βλάβη.
– Να μην χρησιμοποιείται ποτέ για την αναρρόφηση υγρών που περιέχουν διαλυτικά ή συμπυκνωμένων οξέων και διαλυτικών μέσων! Σε αυτά συγκαταλέγονται π.χ. η βενζίνη, το διαλυτικό χρωμάτων ή το πετρέλαιο θέρμανσης. Το νέφος ψεκασμού είναι άκρως εύφλεκτο, εκρηκτικό και δηλητηριώδες. Απαγορεύεται η χρήση ακετόνης, τα αδιάλυτων οξέων και διαλυτικών, επειδή προκαλούν διάβρωση των υλικών που χρησιμοποιούνται στη συσκευή.

– Κατά τη χρήση της συσκευής σε επικίνδυνους χώρους (π.χ. σε πρατήρια καυσίμων) πρέπει να τηρούνται οι ανάλογες προδιαγραφές ασφαλείας. Απαγορεύεται η χρήση της συσκευής σε χώρους όπου υφίσταται κίνδυνος έκρηξης.

– Η συσκευή πρέπει να τοποθετείται σε επίπεδη, σταθερή βάση.

- Σε περίπτωση που στις οδηγίες χρήσης της συσκευής (τεχνικά χαρακτηριστικά) αναφέρεται στάθμη ηχητικής πίεσης άνω των 80 dBA, πρέπει να φοράτε ωτοασπίδες.

- Όλα τα ρευματοφόρα εξαρτήματα στο χώρο εργασίας πρέπει να διαθέτουν αδιάβροχη προστασία από ρίψη νερού.

—Η σκανδάλη του πιστολέτου δεν πρέπει να είναι κλειδωμένη κατά τη λειτουργία.

– Για να προστατευθείτε από τις πιτσιλιές του νερού ή από τους ρύπους, φοράτε προστατευτική στολή και γυαλιά.

- Οι δέσμες υψηλ αποδειχτούν επικίνδυνες σε περίπτωση μη ενδεδειγμένης χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή.

- Μην στρέφετε τη δέσμη πάνω σε άλ- λους ή σε εσάς τους ίδιους, για να καθα- ρίσετε ρούχα ή παπούτσια.

– Ελαστικά/βαλβίδες οχημάτων επιτρέπεται να καθαρίζονται με το μηχάνημα αυτό τηρώντας μία απόσταση τουλάχιστον 30 cm. Διαφορετικά υπάρχει κίνδυνος πρόκλησης βλαβών στα/στις ελαστικά/βαλβίδες οχημάτων από τη δέσμη υψηλής πίεσης. Η πρώτη ένδειξη ζημιάς είναι η χρωματική μεταβολή του ελαστικού. Ελαστικά οχημάτων που έχουν παρουσιάζουν βλάβες, αποτελούν πηγή κινδύνου,

– Δεν επιτρέπεται ο ψεκασμός υλικών που περιέχουν αμίαντο και αυτών που είναι βλαβερά για την υγεία.

– Αν ο σωλήνας ψεκασμού έχει μικρό μήκος, υφίσταται κίνδυνος τραυματισμού, επειδή το χέρι μπορεί να έρθει κατά λάθος σε επαφή με τη δέσμη υψηλής πίεσης.

Αν ο χρησιμοποιούμενος σωλήνας ψεκασμού έχει μήκος μικρότερο των 75 cm, δεν πρέπει να χρησιμοποιείται το ακροφύσιο ψεκασμού σημείου ή το περιστρεφόμενο ακροφύσιο.

– Πριν τον καθαρισμό θα πρέπει να αξιολογήσετε τον κίνδυνο για την υπό καθαρισμό επιφάνεια, προκειμένου να προσδιορίσετε τις απαιτήσεις ασφαλείας και προστασίας της υγείας. Στη συνέχεια πρέπει να λάβετε τα αναγκαία μέτρα προστασίας.

— Μην ανοίγετε το καπτό, όταν ο κινητήρας είναι σε λειτουργία.

- Μετά τη λειτουργία με καυτό νερό αφήστε τους ελαστικούς σωλήνες να κρυώσουν ή μεταφέρετε για λίγο τη συσκευή στη λειτουργία κρύου νερού.

– Σε περίπτωση μεγάλων διακοπών των εργασιών, απενεργοποιήστε τη συσκευή από το γενικό διακόπτη / το διακόπτη της συσκευής ή αποσυνδέστε το καλώδιο τροφοδοσίας.

Χειρισμός

– Ο χειριστής της συσκευής πρέπει να την χρησιμοποιεί σύμφωνα με τους κανονομούς. Λαμβάνετε πάντα υπόψη πις τοπικές συνθήκες και και λάβετε υπόψη την παρουσία άλλων ανθρώπων, και ιδιαίτερα παιδιών, κατά την χρήση της συσκευής.

- Μην αφήνετε τη συσκευή ποτέ χωρίς επίβλεψη, εφόσον βρίσκεται σε λειτουργία.

– Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού ή έχουν αποδείξει την ικανότητά τους για χειρισμό και έχουν λάβει ρητή εντολή για τη χρήση της συσκευής. Η συσκευή δεν επιτρέπεται να χρησιμοποιείται από παιδιά ή νεαρά άτομα.

– Η συσκευή αυτή δεν ενδείκνυται για χρήση από άτομα με περιορισμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες.

– Δεν επιτρέπεται η χρήση της συσκευής από παιδιά ή άτομα που δεν έχουν ενημερωθεί σχετικά με το χειρισμό της.

– Μην χρησιμοποιείτε τη συσκευή, όταν βρίσκονται κοντά της άλλα άτομα, εκτός εάν χρησιμοποιούν προστατευτικό ρουχισμό.

– Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή.

– Εκτελείτε τις εργασίες στη συσκευή φο- ρώντας πάντα τα κατάλληλα γάντια.

– Κατά την έξοδο της δέσμης νερού από το σωλήνα εκτόξευσης παράγεται ανάκρουση. Όταν ο σωλήνας εκτόξευσης είναι διπλωμένος, δημιουργείται δύναμη ώθησης προς τα επάνω. Κρατήστε σταθερά το πιστολέτο και το σωλήνα εκτόξευσης.

– Κατά τη χρήση διπλωμένων σωλήνων ψεκασμού είναι δυνατό να μεταβληθούν οι δυνάμεις ανάκρουσης και περιστροφής.

Μεταφορά

Κατά τη μεταφορά της συσκευής ο κινητή- ρας να είναι απενεργοποιημένος και η συ- σκευή να είναι καλά στερεωμένη.

Συντήρηση

– Πριν τον καθαρισμό και τη συντήρηση της συσκευής ή την αντικατάσταση εξαρτημάτων της, απενεργοποιήστε τη συσκευή και βγάλτε το φις από την πρίζα, αν υπάρχει. – Πριν από όλες τις εργασίες στη συσκευή και τον εξοπλισμό εκτονώστε την πίεση στο σύστημα υψηλής πίεσης.

– Εργασίες συντήρησης και αποκατάστασης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυπηρέτησης πελατών ή από εξειδικευμένο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προδιαγραφές ασφαλείας.

– Οι τοπικά προσαρμοσμένες επαγγελ- ματικές συσκευές υπόκεινται σε έλεγχο ασφαλείας σύμφωνα με τους τοπικούς κανονισμούς εν ισχύ (π.χ. στη Γερμανία VDE 0701).

Εξαρτήματα και ανταλλακτικά

– Για την αποφυγή ενδεχόμενων κινδύνων, οι επιδιορθώσεις και η τοποθέτηση ανταλλακτικών θα πρέπει να εκτελούνται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.
– Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή. Τα γνήσια εξαρτήματα και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής.

Χρήση σύμφωνα με τους κανονισμούς

Η παρούσα συσκευή καθαρισμού υψηλής πίεσης να χρησιμοποιείται αποκλειστικά για
– καθαρισμό με δέσμη υψηλής πίεσης χωρίς απορρυπαντικό (π.χ. καθαρισμός προσόψεων κτιρίων, ταρατσών, συσκευών κηπουρικής).

Για την αφαίρεση δύσκολων ρύπων, συνι- στούμε ως πρόσθετο εξάρτημα τη φρέζα ρύπων.

Διατάξεις ασφαλείας

Βαλβίδα υπερχείλισης με διακόπτη πίεσης

Κατά τη μείωση της ποσότητας νερού με το ρυθμιστή πίεσης/ποσότητας, ανοίγει η βαλβίδα υπερχείλισης και ένα μέρος του νερού επιστρέφει στην πλευρά αναρρόφησης της αντλίας.

Όταν αφήσετε ελεύθερο τον μοχλό του πιστολέτου χειρός, απενεργοποιείται ο διακόπτης πίεσης της αντλία και διακόπτεται η δέσμη υψηλής πίεσης. Τραβώντας τον μοχλό ο διακόπτης πίεσης θέτει πάλι την αντλία σε λειτουργία.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση:

Πριν τη θέση σε λειτουργία

Αποσυσκευασία

– Κατά την αποσυσκευασία ελέγξτε το περιεχόμενο του πακέτου.
- Σε περίπτωση βλαβών κατά τη μεταφο- ρά ειδοποιήστε αμέσως τον αντιπρό- σωπό σας.

'Ελεγχος της στάθμης λαδιού

→ Η στάθμη του λαδιού πρέπει να βρίσκεται στο μέσο της ένδειξης στάθμης λαδιού.

Ενεργοποίηση εξαερισμού της δεξαμενής λαδιού

→ Ανοίξτε το καπό της συσκευής.
→ Περιστρέψτε και τραβήξτε τον κοχλία σφράγισης.
→ Βιδώστε τον κοχλία πλήρωσης λαδιού.
→ Κλείστε το κάλυμμα της μηχανής.

Συναρμολόγηση χειρολαβής ώθησης

→ Ευθυγραμμίστε τη ράβδο ώθησης στη συσκευή.
→ Στερεώστε τη λαβή ώθησης με επίπεδες στρογγυλές βίδες, ροδέλες και παξιμάδια.

Συναρμολόγηση εξαρτημάτων

→ Συνδέστε το σωλήνα ψεκασμού στο πιστολέτο χειρός.
→ Συναρμολογήστε το ακροφύσιο στο σωλήνα δέσμης με το σπείρωμα.
→ Σφίξτε τον ελαστικό σωλήνα υψηλής πίεσης στο πιστολέτο χειρός.
→ Σφίξτε τον ελαστικό σωλήνα υψηλής πίεσης στην υποδοχή υψηλής πίεσης.

Έναρξη λειτουργίας

Ηλεκτρική σύνδεση

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας. Συνδέετε τη συσκευή αποκλειστικά σε μια πηγή εναλλασσόμενου ρεύματος.

Δεν επιτρέπεται η υπέρβαση της μέγιστης επιτρεπόμενης αντίστασης δικτύου στο σημείο ηλεκτρικής σύνδεσης (βλ. τεχνικά χαρακτηριστικά). Εάν δεν είστε βέβαιοι για την αντίσταση δικτύου στο σημείο σύνδεσης, επικοινωνήστε με την εταιρεία ηλεκτροδότησης.

Η συσκευή πρέπει να συνδεθεί στο δίκτυο ηλεκτρικού ρεύματος μόνο με βύσμα. Απαγορεύεται η χρήση μόνιμης σύνδεσης στο δίκτυο ηλεκτρικού ρεύματος. Το βύσμα αποσκοπεί στην αποσύνδεση από το δίκτυο.

Χρησιμοποιείτε καλώδιο προέκτασης με επαρκή διατομή (βλ. "Τεχνικά χαρακτηριστικά") και ξετυλίγετέ το εντελώς από το τύμπανο.

Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτηριστικά.

Σύνδεση νερού

Σύνδεση σε αγωγό νερού

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τηρείτε τους κανονισμούς της υπηρεσίας υδροδότησης.

Σύμφωνα με τους ισχύοντες κανονισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συστήματος. Να

χρησιμοποιηθεί ένας κατάλληλος διαχωριστής συστήματος της εταιρείας KÄRCHER ή, εναλλακτικά, ένας διαχωριστής συστήματος κατά EN 12729 Τύπος BA.

Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

ΔΠΡΟΣΟΧΗ

Συνδέετε πάντα τον απομονωτή συστήμα- τος στην τροφοδοσία νερού και ποτέ απευ- θείας στη συσκευή.

Σχετικά με τις τιμές σύνδεσης, βλέπε Τεχνικά χαρακτηριστικά.

→ Συνδέστε έναν ελαστικό σωλήνα προσαγωγής (ελάχιστο μήκος 7,5 μέτρα, ελάχιστη διάμετρος 3/4") στη σύνδεση νερού του μηχανήματος και στην προσαγωγή νερού (π.χ. στην κάνουλα της βρύσης).

Υπόδειξη:

Ο ελαστικός σωλήνας τροφοδοσίας δεν συμπεριλαμβάνεται στο υλικό που παραδίδεται μαζί με τη συσκευή.

→ Ανοίξτε την προσαγωγή νερού.

Αναρρόφηση νερού από ανοικτά δοχεία

→ Βιδώστε το σωλήνα αναρρόφησης στην παροχή νερού.

Υπόδειξη:

Εάν χρησιμοποιηθεί ένας ελαστικός σωλήνας αναρρόφησης με βαλβίδα αντεπιστροφής ή φίλτρο, ο ελαστικός σωλήνας θα πρέπει να γεμίσει νερό.

→ Εξαέρωση συσκευής: Ξεβιδώστε το ακροφύσιο.

Αφήστε το μηχάνημα να λειτουργήσει, μέχρι να βγει νερό χωρίς φυσαλίδες. Εάν είναι απαραίτητο, αφήστε το μηχάνημα να λειτουργήσει επί 10 δευτερόλεπτα - απενεργοποιήστε το. Επαναλάβετε πολλές φορές τη διαδικασία.

→ Θέστε το μηχάνημα εκτός λειτουργίας και ξαναβιδώστε το ακροστόμιο (μπεκ).

Χειρισμός

⚠️KINDYNOΣ

Κίνδυνος έκρηξης!

Μην ψεκάζετε με καύσιμα υγρά.

Κατά τη χρήση της συσκευής σε επικίνδυνα πε- ριβάλλοντα (π.χ. σε πρατήρια καυσίμων) να εφαρμόζονται οι προδιαγραφές ασφαλείας.

ΔΠΡΟΣΟΧΗ

Περιβαλλοντικές ζημιές. Καθαρίζετε κινητή- ρες μόνο σε χώρους με σύστημα διαχωρι- σμού λαδιών.

Λειτουργία με υψηλή πίεση

Υπόδειξη:

Η συσκευή είναι εξοπλισμένη με διακόπτη πίεσης. Ο κινητήρας παίρνει μπρος, μόνον αφού πατηθεί ο μοχλός του πιστολέτου.

→ Ρυθμίστε τον διακόπτη της συσκευής στο "I".
→ Απασφαλίστε το πιστολέτο χειρός και πατήστε τη σκανδάλη.
→ Ρυθμίστε την πίεση εργασίας και την ποσότητα νερού με (χωρίς διαβαθμίσεις) περιστροφή της ρύθμισης πίεσης και ποσότητας (+/−).

Διακοπή λειτουργίας

→ Αν αφήσετε ελεύθερο το μοχλό (τη σκανδάλη) του πιστολέτου, το μηχάνημα σταματά να λειτουργεί.
→ Πατώντας ξανά το μοχλό (πη σκανδάλη) τίθεται το μηχάνημα και πάλι σε λει- τουργία.

Απενεργοποίηση της μηχανής

→ Ρυθμίστε τον διακόπτη της συσκευής στο "0".
→ Αποσυνδέστε το ρευματολήπτη από την πρίζα.
→ Κλείστε την προσαγωγή νερού.
→ Ενεργοποιήστε το πιστολέτο χειρός, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκεται υπό πίεση.
→ Πατήστε τον μοχλό ασφάλισης, για να ασφαλιστεί ο μοχλός του πιστολέτου κατά της ακούσιας ενεργοποίησης.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Ο παγετός καταστρέφει τη συσκευή εάν δεν αποστραγγισθεί εντελώς το νερό από αυτήν.

Αποθηκεύετε τη συσκευή σε χώρο στον οποίο δεν επικρατεί παγετός.

Αν είναι αδύνατο να γίνει αποθήκευση με προστασία από παγετούς:

→ Αδειάζετε το νερό.
→ Εισάγετε ένα προιόν αντιπαγετικής προστασίας στη συσκευή.

Υπόδειξη:

Χρησιμοποιήστε ένα αντιψυκτικό οχημά- των του εμπορίου με βάση τη γλυκόλη. Λάβετε υπόψη τις οδηγίες χρήσης του κα- τασκευαστή του αντιψυκτικού.

→ Αφήστε τη συσκευή να λειτουργήσει το πολύ για 1 λεπτό μέχρι να αδειάσουν η αντλία και οι σωληνώσεις.

Μεταφορά

→ Πατήστε τη λαβή ώθησης προς τα κάτω και τραβήξτε ή πιέστε τη συσκευή.
→ Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.
Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

ΔΠΡΟΣΟΧΗ

Αποθήκευση

→ Τοποθετήστε το πιστολέτο χειρός στο στήριγμα.
→ Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης και κρεμάστε τον στη θήκη του.
→ Τυλίξτε το καλώδιο σύνδεσης γύρω από το άγκιστρο του καλωδίου.

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Φροντίδα και συντήρηση

ΔKINΔYNOΣ

Κίνδυνος τραυματισμού από αθέλητη ενεργοποίηση της συσκευής και ηλεκτροπληξία. Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

Υπόδειξη:

Το χρησιμοποιημένο λάδι πρέπει να διατί- θεται σε ειδικά προβλεπόμενες εγκαταστά- σεις συλλογής. Παραδώστε το χρησιμοποι- ημένο λάδι εκεί. Η ρύπανση του περιβάλλο- ντος από χρησιμοποιημένα λάδια επιφέρει κυρώσεις.

Επιθεώρηση ασφαλείας/Συμβόλαιο συντήρησης

Με το κατάστημα, από το οποίο αγοράσατε το μηχάνημα, μπορείτε να συμφωνήσετε τακτική επιθεώρηση ασφαλείας ή να συνάψετε συμβόλαιο συντήρησης του μηχανήματος. Δεχθείτε σχετική ενημέρωση.

Πριν από κάθε λειτουργία

→ Ελέγχετε το τροφοδοτικό καλώδιο σχετικά με βλάβες (κίνδυνος ηλεκτροπληξίας). Το τροφοδοτικό καλώδιο που παρουσιάζει βλάβες, να αντικατασταθεί χωρίς καθυστέρηση από την υπηρεσία τεχνικής εξυπηρέτησης πελατών/από ειδικό ηλεκτρολόγο.
→ Ελέγξτε το σωλήνα υψηλής πίεσης για ενδεχόμενες βλάβες (κίνδυνος έκρηξης).
Αντικαταστήστε άμεσα τον εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιάζει βλάβες.
→ Ελέγχετε τη στεγανότητα του μηχανήματος (αντλίας).
3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτωση μεγαλύτερης διαρροής απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών.

Εβδομαδιαίως

→ Ελέγξτε τη στάθμη του λαδιού. Αν το λάδι έχει γαλακτώδη υφή (νερό στο λάδι), καλέστε αμέσως την υπηρεσία εξυπηρέτησης πελατών.
→ Καθαρίστε το φίλτρο νερού.

Ετησίως ή μετά από 500 ώρες λειτουργίας

→ Αλλάξτε λάδια.

Αλλαγή λαδιού

Υπόδειξη:

Ποσότητα και κατηγορία λαδιού βλ. "Τεχνικά χαρακτηριστικά".

→ Ανοίξτε το καπό της συσκευής.
→ ΦΞεβιδώστε τη βίδα εκροής λαδιού.
→ Αδειάστε το λάδι στο δοχείο συλλογής λαδιού.
→ Βιδώστε και σφίξτε τον κοχλία εκροής λαδιού. Ροπή στρέψης 20...25 Nm.
→ Περιστρέψτε και τραβήξτε τον κοχλία πλήρωσης λαδιού.
→ Γεμίζετε σιγά-σιγά με καθαρό λάδι. Οι φυσαλίδες αέρα πρέπει να διαφεύγουν. Η στάθμη του λαδιού πρέπει να βρίσκεται στο μέσο της ένδειξης στάθμης λαδιού.
→ Βιδώστε τον κοχλία πλήρωσης λαδιού.
→ Κλείστε το κάλυμμα της μηχανής.

Βοήθεια για την αντιμετώπιση βλαβών

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού από αθέλητη ενεργοποίηση της συσκευής και ηλεκτροπληξία. Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

Τα ηλεκτρικά δομικά στοιχεία να ελέγχονται και να επισκευάζονται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Σε περίπτωση βλαβών που δεν αναφέρονται σ' αυτό το κεφάλαιο, σε περίπτωση αμφιβολιών και όταν η υπόδειξη είναι ρητή, απευθυνθείτε σε μια εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Η συσκευή δεν λειτουργεί

→ Ελέγξτε το τροφοδοτικό καλώδιο σχετικά με βλάβες.
→ Ελέγξτε την τάση δικτύου.
→ Σε περίπτωση ηλεκτρικής βλάβης απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Η συσκευή δεν αναπτύσσει πίεση

→ Στρέψετε το ρυθμιστή πίεσης και ποσό- τητας στη θέση "MAX".
→ Ελέγξτε το μέγεθος του ακροφυσίου και τοποθετήστε το σωστό ακροφύσιο.
→ Καθαρίστε το ακροφύσιο.
→ Αντικαταστήστε το ακροφύσιο.
→ Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση")
→ Ελέγξτε την παροχή του νερού (βλ. Τεχνικά χαρακτηριστικά).
→ Καθαρίστε το φίλτρο νερού.
→ Ελέγξτε τους αγωγούς προσαγωγής για διαρροές.
→ Αν χρειαστεί, απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Αντλία μη στεγανή

3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτωση μεγαλύτερης διαρροής απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών.

→ Εάν η συσκευή παρουσιάζει σημαντική διαρροή πρέπει να ελεγχθεί από την υπηρεσία εξυπηρέτησης πελατών.

Η αντλία χτυπά

→ Καθαρίστε το φίλτρο νερού.
→ Ελέγξτε τους αγωγούς αναρρόφησης νερού για διαρροές.
→ Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση")
→ Αν χρειαστεί, απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Ανταλλακτικά

– Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή Τα γνήσια αξεσουάρ και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής
- Μία επιλογή των ανταλλακτικών που χρειάζονται συχνότερα θα βρείτε στο τέλος των οδηγιών χρήσης.
– Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Δήλωση Συμμόρφωσης των ΕΕ

Δηλώνουμε με την παρούσα, ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, λόγω του σχεδιασμού και του τρόπου κατασκευής, όπως και λόγω της παραλλαγής που διατίθεται από μας στην αγορά, ανταποκρίνεται στις σχετικές βασικές απαιτήσεις ασφαλείας και υγείας των Οδηγιών ΕΚ. Σε περίπτωση αλλαγών στο μηχάνημα χωρίς προηγούμενη συνεννόηση μαζί μας, παύει να ισχύει η παρούσα δήλωση.

Προϊόν: Σύστημα καθαρισμού υψη- λής πίεσης

Τύπος: 1.367-xxx

Σχετικές οδηγίες των ΕΕ

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

2009/125/EG

Εφαρμοστέοι κανονισμοί

(EU) 2019/1781

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Εφαρμοσθείσα διαδικασία συμμόρφω- σης

2000/14/ΕΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

HD 6/15-4

Μετρημένη: 88

Εγγυημένη: 90

HD 7/11-4

Μετρημένη: 85

Εγγυημένη: 88

HD 7/18-4

Μετρημένη: 92

Εγγυημένη: 95

HD 9/20-4

Μετρημένη: 90

Εγγυημένη: 93

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

H. Jenner

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

Τεχνικά χαρακτηριστικά

Τύπος HD 6/15-4 HD 7/11-4
Ηλεκτρικό δίκτυο
Τάση V 220...240
Ρεύμα Hz 1~50 1~60 1~50 1~60
Ισχύς σύνδεσης kW 3,4 3,5 2,9
Ασφάλεια (αδρανής, C) A 15 16 13 15
Μέγιστη επιτρεπόμενη αντίσταση δικτύου Ohm 0,346 - 0,346 -
Είδος προστασίας	--	IPX5
Καλώδιο προέκτασης 30 m	mm2	2,5
Σύνδεση νερού
Θερμοκρασία προσαγωγής (μέγ.)	°C	60
Ποσότητα προσαγωγής (ελάχ.)	λίτρα/ώρα(λίτρα/λεπτό)	900 (15)		1000 (16,67)
Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C	m	0,5
Πίεση προσαγωγής (μέγ.)	MPa (bar)	1,0 (10)
Επιδόσεις
Πίεση εργασίας	MPa (bar)	7...15(70...150)		7...11(70...110)
Μέγ. υπερπίεση λειτουργίας	MPa (bar)	19 (190)		15 (150)
Μέγεθος ακροφυσίου	--	036		050
Παρεχόμενη ποσότητα	λίτρα/ώρα(λίτρα/λεπτό)	600 (10) 700 (11,7)
Ισχύς οπισθοδρόμησης πιστολέτου χειρός (μέγ.)	N	29
Μετρούμενες τιμές κατά EN 60335-2-79
Κραδασμοί στο χέρι/στο βραχίονα	m/s2	<2,5
Αβεβαιότητα K	m/s2	0,3 0,7 0,3
Επιτρεπόμενη στάθμη ηχητικής ισχύος LpA	dB (A)	74 75		72
Αβεβαιότητα KpA	dB (A)	3
Επιτρεπόμενη στάθμη ηχητικής ισχύος LWA+Αβεβαιότητα KWAA	dB (A)	90 92		88
Υλικά λειτουργίας
Ποσότητα λαδιού	I	0,4
Τύπος λαδιού	--	15W40
Διαστάσεις και βάρη
Μήκος	mm	700
Πλάτος	mm	455
Ύψος	mm 1010
Βάρος	kg	52 48,9 52		48,9
Λόγος εξαίρεσης σύμφωνα με τον κανονισμό (ΕΕ) 2019/1781 Παράρτημα I Τμήμα 2 (12): j)

Τύπος HD 7/18-4 HD 9/20-4
Ηλεκτρικό δίκτυο
Τάση V 346...415
Ρεύμα Hz 3~50
Ισχύς σύνδεσης kW 4,9 6,9
Ασφάλεια (αδρανής, C) A 16
Μέγιστη επιτρεπόμενη αντίσταση δικτύου Ohm -	-
Είδος προστασίας -- IPX5
Καλώδιο προέκτασης 30 m mm	2	2,5
Σύνδεση νερού
Θερμοκρασία προσαγωγής (μέγ.)	°C	60
Ποσότητα προσαγωγής (ελάχ.)	λίτρα/ώρα(λίτρα/λεπτό)	1000 (16,67)	1200 (20)
Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C	m	0,5
Πίεση προσαγωγής (μέγ.)	MPa (bar)	1,0 (10)
Επιδόσεις
Πίεση εργασίας	MPa (bar)	7...18(70...180)	7...20(70...200)
Μέγ. υπερπίεση λειτουργίας	MPa (bar)	22 (220)	24 (240)
Μέγεθος ακροφυσίου	--	038	047
Παρεχόμενη ποσότητα	λίτρα/ώρα(λίτρα/λεπτό)	700 (11,7)	900 (15)
Ισχύς οπισθοδρόμησης πιστολέτου χειρός (μέγ.)	N	37	50
Μετρούμενες τιμές κατά EN 60335-2-79
Κραδασμοί στο χέρι/στο βραχίονα	m/s2	<2,5
Αβεβαιότητα K	m/s2	0,6	07
Επιτρεπόμενη στάθμη ηχητικής ισχύος LpA	dB (A)	92	90
Αβεβαιότητα KpA	dB (A)	3
Επιτρεπόμενη στάθμη ηχητικής ισχύος LWA+Αβεβαιότητα KWA	dB (A)	95	93
Υλικά λειτουργίας
Ποσότητα λαδιού	I	0,4
Τύπος λαδιού	--	15W40
Διαστάσεις και βάρη
Μήκος	mm	700
Πλάτος	mm	455
Ύψος	mm	1010
Βάρος	kg	55,4	60,9
Λόγος εξαίρεσης σύμφωνα με τον κανονισμό (ΕΕ) 2019/1781 Παράρτημα I Τμήμα 2 (12): j)
