ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ S22MU1E5A PANASONIC

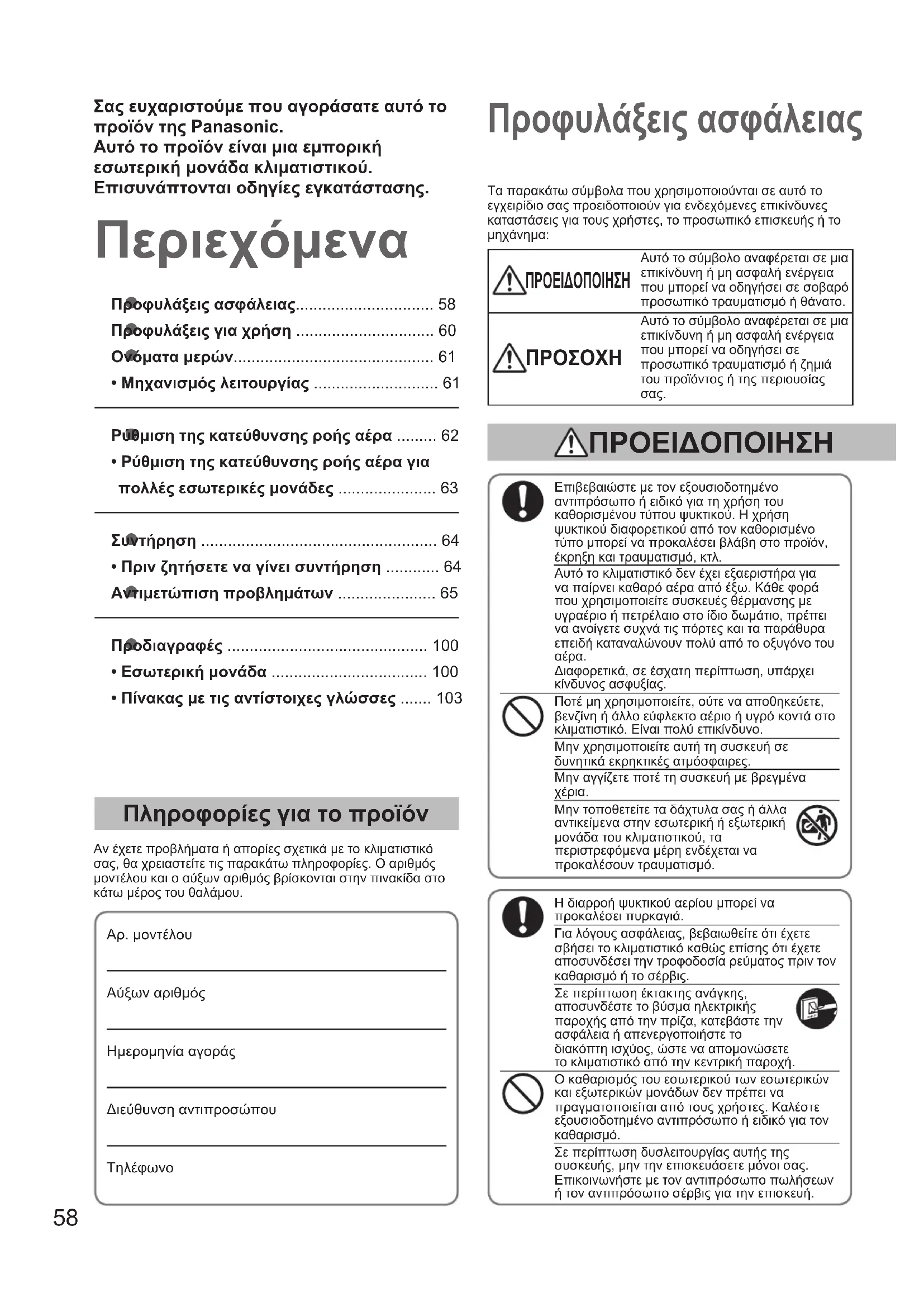

• Isso é para o funcionamento suave. Verique antes de consultar ou solicitar assistência. OI_F569617_EU_L.indb 57 2013-12-17 17:58:5358 zΠροφυλάξειςασφάλειας............................... 58 zΠροφυλάξειςγιαχρήση ............................... 60 zΟνόματαμερών............................................. 61•Μηχανισμόςλειτουργίας ............................ 61 zΡύθμισητηςκατεύθυνσηςροήςαέρα ......... 62•Ρύθμισητηςκατεύθυνσηςροήςαέραγιαπολλέςεσωτερικέςμονάδες ...................... 63 zΣυντήρηση ..................................................... 64•Πρινζητήσετεναγίνεισυντήρηση ............ 64 zΑντιμετώπισηπροβλημάτων ...................... 65 zΠροδιαγραφές ............................................. 100•Εσωτερικήμονάδα ................................... 100•Πίνακαςμετιςαντίστοιχεςγλώσσες ....... 103 Περιεχόμενα Προφυλάξειςασφάλειας Πληροφορίεςγιατοπροϊόν Αν έχετε προβλήματα ή απορίες σχετικά με το κλιματιστικό σας, θα χρειαστείτε τις παρακάτω πληροφορίες. Ο αριθμός μοντέλου και ο αύξων αριθμός βρίσκονται στην πινακίδα στο κάτω μέρος του θαλάμου.Αρ. μοντέλου Αύξων αριθμός Ημερομηνία αγοράςΔιεύθυνση αντιπροσώπουΤηλέφωνοΕπιβεβαιώστε με τον εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για τη χρήση του καθορισμένου τύπου ψυκτικού. Η χρήση ψυκτικού διαφορετικού από τον καθορισμένο τύπο μπορεί να προκαλέσει βλάβη στο προϊόν, έκρηξη και τραυματισμό, κτλ.Αυτό το κλιματιστικό δεν έχει εξαεριστήρα για να παίρνει καθαρό αέρα από έξω. Κάθε φορά που χρησιμοποιείτε συσκευές θέρμανσης με υγραέριο ή πετρέλαιο στο ίδιο δωμάτιο, πρέπει να ανοίγετε συχνά τις πόρτες και τα παράθυρα επειδή καταναλώνουν πολύ από το οξυγόνο του αέρα. Διαφορετικά, σε έσχατη περίπτωση, υπάρχει κίνδυνος ασφυξίας.Ποτέ μη χρησιμοποιείτε, ούτε να αποθηκεύετε, βενζίνη ή άλλο εύφλεκτο αέριο ή υγρό κοντά στο κλιματιστικό. Είναι πολύ επικίνδυνο.Μην χρησιμοποιείτε αυτή τη συσκευή σε δυνητικά εκρηκτικές ατμόσφαιρες.Μην αγγίζετε ποτέ τη συσκευή με βρεγμένα χέρια.Μην τοποθετείτε τα δάχτυλα σας ή άλλα αντικείμενα στην εσωτερική ή εξωτερική μονάδα του κλιματιστικού, τα περιστρεφόμενα μέρη ενδέχεται να προκαλέσουν τραυματισμό.Η διαρροή ψυκτικού αερίου μπορεί να προκαλέσει πυρκαγιά.Για λόγους ασφάλειας, βεβαιωθείτε ότι έχετε σβήσει το κλιματιστικό καθώς επίσης ότι έχετε αποσυνδέσει την τροφοδοσία ρεύματος πριν τον καθαρισμό ή το σέρβις.Σε περίπτωση έκτακτης ανάγκης, αποσυνδέστε το βύσμα ηλεκτρικής παροχής από την πρίζα, κατεβάστε την ασφάλεια ή απενεργοποιήστε το διακόπτη ισχύος, ώστε να απομονώσετε το κλιματιστικό από την κεντρική παροχή.Ο καθαρισμός του εσωτερικού των εσωτερικών και εξωτερικών μονάδων δεν πρέπει να πραγματοποιείται από τους χρήστες. Καλέστε εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για τον καθαρισμό.Σε περίπτωση δυσλειτουργίας αυτής της συσκευής, μην την επισκευάσετε μόνοι σας. Επικοινωνήστε με τον αντιπρόσωπο πωλήσεων ή τον αντιπρόσωπο σέρβις για την επισκευή.Τα παρακάτω σύμβολα που χρησιμοποιούνται σε αυτό το εγχειρίδιο σας προειδοποιούν για ενδεχόμενες επικίνδυνες καταστάσεις για τους χρήστες, το προσωπικό επισκευής ή το μηχάνημα: ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αυτό το σύμβολο αναφέρεται σε μια επικίνδυνη ή μη ασφαλή ενέργεια που μπορεί να οδηγήσει σε σοβαρό προσωπικό τραυματισμό ή θάνατο. Αυτό το σύμβολο αναφέρεται σε μια επικίνδυνη ή μη ασφαλή ενέργεια που μπορεί να οδηγήσει σε προσωπικό τραυματισμό ή ζημιά του προϊόντος ή της περιουσίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΣαςευχαριστούμεπουαγοράσατεαυτότοπροϊόντηςPanasonic.Αυτότοπροϊόνείναιμιαεμπορικήεσωτερικήμονάδακλιματιστικού.Επισυνάπτονταιοδηγίεςεγκατάστασης. OI_F569617_EU_L.indb 58 2013-12-17 17:58:5459

Η συσκευή αυτή προορίζεται για χρήση από ειδικούς ή εκπαιδευμένους χρήστες σε καταστήματα, στην ελαφρά βιομηχανία και σε αγροκτήματα, ή για εμπορική χρήση από μη ειδικευμένα άτομα. Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας τουλάχιστον 8 χρονών και από άτομα με μειωμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή χωρίς πείρα και γνώσεις, αν επιτηρούνται ή τους έχουν δοθεί οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλές τρόπο και κατανοούν τους εμπλεκόμενους κίνδυνους. Διατηρείτε το συναγερμό πυρκαγιάς και την έξοδο αέρα τουλάχιστον 1,5 m μακριά από τη μονάδα. Η θερμοκρασία ενός δωματίου όπου βρίσκονται μωρά ή ηλικιωμένοι δεν πρέπει να είναι υπερβολικά χαμηλή ή υψηλή. Μην ανοιγοκλείνετε το κλιματιστικό από τον κεντρικό διακόπτη τροφοδοσίας. Χρησιμοποιήστε το κουμπί λειτουργίας ON/OFF. Μη τοποθετείτε τίποτα στην έξοδο αέρα της εξωτερικής μονάδας. Αυτό είναι επικίνδυνο επειδή ο ανεμιστήρας περιστρέφεται με μεγάλη ταχύτητα. Μην αγγίζετε την είσοδο αέρα ή τα αιχμηρά πτερύγια αλουμινίου της εξωτερικής μονάδας. Μπορεί να τραυματιστείτε. Μην κάθεστε και μην στέκεστε επάνω στη μονάδα. Μπορεί να πέσετε κάτω κατά λάθος. Μην τοποθετείτε κανένα αντικείμενο στη ΘΗΚΗ ΑΝΕΜΙΣΤΗΡΑ. Μπορεί να τραυματιστείτε και η μονάδα μπορεί να υποστεί βλάβη. Να έχετε μια πρίζα που θα χρησιμοποιείτε αποκλειστικά για κάθε μονάδα, αλλά και να παρέχετε στην αποκλειστική γραμμή διακόπτη ηλεκτρικής παροχής, ασφάλεια κυκλώματος και διακόπτη διαρροής για προστασία από υπερβολική τάση. Να έχετε μια πρίζα που θα χρησιμοποιείτε αποκλειστικά για κάθε μονάδα. Στη μόνιμη καλωδίωση, απαιτείται να ενσωματωθεί διάταξη πλήρους αποσύνδεσης με δυνατότητα διαχωρισμού επαφών σε όλους τους πόλους σύμφωνα τους κανόνες κατασκευής καλωδιώσεων. Για την πρόληψη πιθανών κινδύνων από βλάβη της μόνωσης, η μονάδα πρέπει να

Για την αποτροπή υπερθέρμανσης και πυρκαγιάς, μην χρησιμοποιείτε τροποποιημένα καλώδια, καλώδια συναρμογής, καλώδια επέκτασης ή μη ειδικά

Διακόψτε τη χρήση του προϊόντος αν παρουσιαστεί οποιαδήποτε ανωμαλία/βλάβη και αποσυνδέστε το βύσμα του ρεύματος ή κλείστε το διακόπτη τροφοδοσίας και την ασφάλεια. (Υπάρχει κίνδυνος καπνού/πυρκαγιάς/ηλεκτροπληξίας) Παραδείγματα ανωμαλίας/αστοχίας:

• Ο διακόπτης κυκλώματος διαρροής της γείωσης (ELCB) ενεργοποιείται συχνά.

• Μερικές φορές, το προϊόν δεν ξεκινά όταν το ενεργοποιείτε.

• Μερικές φορές, η ισχύς αποσυνδέεται όταν κινείται το καλώδιο.

• Υπάρχει οσμή καμένου ή ασυνήθιστος θόρυβος κατά τη λειτουργία.

• Το κυρίως τμήμα είναι παραμορφωμένο ή ασυνήθιστα ζεστό.

• Υπάρχει διαρροή νερού από την εσωτερική μονάδα.

• Το καλώδιο ή το βύσμα ρεύματος είναι υπερβολικά ζεστό.

• Δεν είναι εφικτός ο έλεγχος της ταχύτητας του ανεμιστήρα.

• Η λειτουργία της μονάδας διακόπτεται αμέσως, ακόμη και αν έχει τεθεί σε λειτουργία.

• Ο ανεμιστήρας δεν σταματάει ακόμη και αν έχει διακοπεί η λειτουργία. Επικοινωνήστε αμέσως με τον τοπικό σας αντιπρόσωπο για συντήρηση/επισκευή.

απαγορεύονται Θέματα που πρέπει να προσέξετε

• Διαβάστε προσεκτικά τις παρούσες Οδηγίες χρήσης πριν χρησιμοποιήσετε αυτό το κλιματιστικό. Αν έχετε οποιεσδήποτε δυσκολίες ή προβλήματα, συμβουλευθείτε τον αντιπρόσωπό σας για βοήθεια.

• Αυτό το κλιματιστικό έχει σχεδιαστεί για να σας παρέχει άνετες συνθήκες δωματίου. Χρησιμοποιήστε το μόνο για το σκοπό που προορίζεται, όπως περιγράφεται στις παρούσες Οδηγίες χρήσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Η λειτουργία του συμπιεστή ενδέχεται να διακόπτεται περιστασιακά στη διάρκεια καταιγίδων. Δεν πρόκειται για μηχανική αστοχία. Η δυνατότητα λειτουργίας της μονάδας επανέρχεται αυτόματα μετά από μερικά λεπτά.

• Το αγγλικό κείμενο είναι οι πρωτότυπες οδηγίες. Οι άλλες γλώσσες είναι μεταφράσεις των πρωτότυπων οδηγιών. Σημαντικέςπληροφορίεςσχετικάμε τοψυκτικόπουχρησιμοποιείται Το προϊόν αυτό περιέχει φθοριωμένα αέρια θερμοκηπίου που καλύπτονται από το πρωτόκολλο Kyoto. Μην εξαγάγετε αέρια στην ατμόσφαιρα. Τύπος ψυκτικού: R410A Τιμή GWP (1) : 1975 (1) GWP = δυναμικό πλανητικής αύξησης της θερμοκρασίας Ενδεχομένως να απαιτούνται περιοδικές επιθεωρήσεις για διαρροές ψυκτικού ανάλογα με την Ευρωπαϊκή ή τοπική νομοθεσία. Επικοινωνήστε με τον τοπικό σας αντιπρόσωπο για περισσότερες πληροφορίες.

OI_F569617_EU_L.indb 59 2013-12-17 17:58:5660 Προφυλάξειςγιαχρήση Εγκατάσταση zΗ εγκατάσταση αυτού του κλιματιστικού πρέπει να γίνει σωστά από ειδικευμένους τεχνικούς εγκατάστασης σύμφωνα με τις οδηγίες εγκατάστασης που συνοδεύουν τη μονάδα. zΠριν από την εγκατάσταση, βεβαιωθείτε ότι η τάση του ηλεκτρικού ρεύματος στο σπίτι ή στο γραφείο σας είναι η ίδια με την τάση που αναγράφεται στην πινακίδα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφεύγετετιςπαρακάτωτοποθεσίεςγια τηνεγκατάσταση. zΤοποθεσίες όπου υπάρχει καπνός ή εύφλεκτα αέρια. Επίσης τοποθεσίες με εξαιρετικά υψηλή θερμοκρασία όπως ένα θερμοκήπιο. zΤοποθεσίες όπου βρίσκονται αντικείμενα που παράγουν μεγάλες ποσότητες θερμότητας. zΑποφύγετε την εγκατάσταση της εξωτερικής μονάδας σε μέρη όπου αυτή μπορεί να έρθει σε άμεση επαφή με θαλασσινό νερό ή κοντά σε πηγές θειούχων αερίων σε ιαματικά λουτρά. (Για να προστατέψετε το κλιματιστικό από διάβρωση μεγάλου βαθμού) zΌλες οι καλωδιώσεις πρέπει να συμμορφώνονται με τους τοπικούς κανονισμούς για την ηλεκτρολογία. (Συμβουλευθείτε τον αντιπρόσωπό σας ή έναν ειδικευμένο ηλεκτρολόγο για λεπτομέρειες.) zΚάθε μονάδα πρέπει να είναι γειωμένη με ένα καλώδιο γείωσης ή μέσω των σωληνώσεων ύδρευσης. zΟι καλωδιώσεις πρέπει να γίνουν από έναν ειδικευμένο ηλεκτρολόγο. Προετοιμασίαλειτουργίας Ενεργοποιήστετηνκεντρικήηλεκτρικήπαροχή 5ώρεςπριντηνέναρξητηςλειτουργίας. (Για προθέρμανση) zΑφήστε την κεντρική ηλεκτρική παροχή στην ενεργή θέση (ON) για συνεχόμενη χρήση.

Όταν δεν χρησιμοποιείτε τη συσκευή για μεγάλο χρονικό διάστημα, αποσυνδέστε το βύσμα ηλεκτρικής παροχής από την πρίζα, κατεβάστε την ασφάλεια ή απενεργοποιήστε το διακόπτη ισχύος, ώστε να απομονώσετε το κλιματιστικό από την κεντρική παροχή. Συνθήκεςλειτουργίας Χρησιμοποιήστε αυτό το κλιματιστικό στα ακόλουθα εύρη θερμοκρασίας:

Εύροςεσωτερικής θερμοκρασίας Εύροςεξωτερικής θερμοκρασίας μικρή (τύπος LE1)Ψύξη 14°C 25°C (*ΘΥΒ) -10°C 46°C (*ΘΞΒ)Θέρμανση 16°C 30°C (*ΘΞΒ) -20°C 18°C (*ΘΥΒ)2ΔΡΟΜΗ (τύπος ME1)Ψύξη 14°C 25°C (*ΘΥΒ) -10°C 46°C (*ΘΞΒ)Θέρμανση 16°C 30°C (*ΘΞΒ) -25°C 15°C (*ΘΥΒ)3ΔΡΟΜΗ (τύπος MF2)Ψύξη 14°C 25°C (*ΘΥΒ) -10°C 46°C (*ΘΞΒ)Θέρμανση 15°C 30°C (*ΘΞΒ) -20°C 18°C (*ΘΥΒ)Ψύξη και θέρμανση― -10°C 24°C (*ΘΞΒ)*ΘΞΒ: Θερμοκρασία ξηρού βολβού*ΘΥΒ: Θερμοκρασία υγρού βολβούΠληροφορίεςγιατουςχρήστεςσχετικάμετησυλλογήκαιαπόρριψηπαλιούεξοπλισμούκαιχρησιμοποιημένωνμπαταριώνΑαυτά τα σύμβολα στα προϊόντα, τις συσκευασίες ή/και τα συνοδευτικά έγγραφα σημαίνουν ότι τα ηλεκτρικά και ηλεκτρονικά προϊόντα και οι μπαταρίες δεν πρέπει να αναμιγνύονται με γενικά οικιακά απόβλητα.Για το σωστό χειρισμό, ανάκτηση και ανακύκλωση παλιών προϊόντων και χρησιμοποιημένων μπαταριών, προσκομίστε τα στα κατάλληλα σημεία συλλογής, σύμφωνα με την εθνική νομοθεσία και τις Οδηγίες 2002/96/ΕΚ και 2006/66/ΕΚ.Με τη σωστή διάθεση αυτών των προϊόντων και μπαταριών, θα βοηθήσετε στην εξοικονόμηση πολύτιμων πόρων και στην αποφυγή τυχόν δυνητικών αρνητικών επιπτώσεων για την ανθρώπινη υγεία και το περιβάλλον που θα προέκυπταν από τον ακατάλληλο χειρισμό των αποβλήτων.Για περισσότερες πληροφορίες σχετικά με τη συλλογή και την ανακύκλωση παλιών προϊόντων και μπαταριών, επικοινωνήστε με το δήμο σας, την υπηρεσία διάθεσης αποβλήτων ή το κατάστημα από όπου αγοράσατε τα είδη.Ενδεχομένως να υπάρχουν κυρώσεις για τη λανθασμένη διάθεση αυτών των αποβλήτων, σύμφωνα με την εθνική νομοθεσία.ΓιαεπιχειρηματικούςχρήστεςστηνΕυρωπαϊκήΈνωσηΕάν θέλετε να απορρίψετε ηλεκτρικό ή ηλεκτρονικό εξοπλισμό, επικοινωνήστε με τον αντιπρόσωπο ή προμηθευτή σας για περαιτέρω πληροφορίες.[ΠληροφορίεςγιατηδιάθεσησεάλλεςχώρεςεκτόςτηςΕυρωπαϊκήςΈνωσης]Τα σύμβολα αυτά ισχύουν μόνο στην Ευρωπαϊκή Ένωση. Εάν θέλετε να απορρίψετε αυτά τα είδη, επικοινωνήστε με τις τοπικές αρχές ή τον αντιπρόσωπό σας και ρωτήστε σχετικά με τη σωστή μέθοδο διάθεσης. Ανακοίνωσηγιατοσύμβολομπαταρίας(παρακάτωδύοπαραδείγματασυμβόλου):Αυτό το σύμβολο μπορεί να χρησιμοποιείται σε συνδυασμό με ένα χημικό σύμβολο. Σε αυτή την περίπτωση συμμορφώνεται με την απαίτηση που καθορίστηκε από την Οδηγία για το εμπλεκόμενο χημικό. OI_F569617_EU_L.indb 60 2013-12-17 17:58:5761 Έξοδος αέραΑγωγός εξόδου αέρα *Γρίλια εξόδου αέρα *Μπουλόνι ανάρτησης *Μπουλόνι αγκύρωσης *Υλικό οροφής *Εσωτερική μονάδα ΤύποςU1 (Κασετασ 4-δρομο) Αποστράγγιση νερούΠίνακας οροφής (προαιρετικό)Έξοδος αέρα (4 θέσεις)Γρίλια εισόδου αέρα (είσοδος αέρα)Γρίλια εισόδου αέρα (είσοδος αέρα)Αποστράγγιση νερού* Προμηθεύεται τοπικά ΤύποςT2

ΤύποςF2 (Αγωγος χαμηλης σιλουετας)

Ονόματαμερών Μηχανισμόςλειτουργίας

Απόδοσηθέρμανσης zΕπειδή αυτό το κλιματιστικό χρησιμοποιεί τον εξωτερικό αέρα για τη θέρμανση, η απόδοση της θέρμανσής του μειώνεται με τη μείωση της εξωτερικής θερμοκρασίας. (Λόγω του συστήματος αντλίας θέρμανσης) → Σε αυτή την περίπτωση, χρησιμοποιήστε μια άλλη συσκευή θέρμανσης.

zΑυτή η συσκευή μπορεί να ξεκινήσει τη λειτουργία απόψυξης για να λιώσει τον πάγο που σχηματίστηκε στην εξωτερική μονάδα.

Ξεκινάειηαπόψυξη: Ο ανεμιστήρας της εσωτερικής μονάδας σταματάει (ή η ταχύτητα γίνεται εξαιρετικά αργή). → Εμφανίζεται η ένδειξη « » (STANDBY).

Ηλειτουργίαθέρμανσηςσυνεχίζεταιμετάαπόαρκετάλεπτά: Ο ανεμιστήρας της εσωτερικής μονάδας παραμένει σταματημένος (ή λειτουργεί με πολύ αργή ταχύτητα) έως ότου θερμανθεί επαρκώς το πηνίο του εσωτερικού εναλλάκτη θερμότητας. → Εμφανίζεται η ένδειξη «» (STANDBY). ΕΣΩΤΕΡΙΚΉΜΟΝΆΔΑ

Ηαπόψυξηολοκληρώθηκε: Ο ανεμιστήρας της εσωτερικής μονάδας ξεκινάει τη λειτουργία. → Σβήνει η ένδειξη « » (STANDBY).

Λειτουργία«ΑΦΥΓΡΑΝΣΗΣ» zΌταν η θερμοκρασία δωματίου φτάσει στο επίπεδο στο οποίο έχει ρυθμιστεί, η εξωτερική μονάδα επαναλαμβάνει αυτόματα τον κύκλο ενεργοποίησης και απενεργοποίησης. zΌταν απενεργοποιηθεί η εξωτερική μονάδα, θα σταματήσει και ο ανεμιστήρας της εσωτερικής μονάδας. (Για να αποφευχθεί η εκ νέου αύξηση της υγρασίας στο δωμάτιο) zΌταν η θερμοκρασία δωματίου είναι πιο πιθανό να φτάσει το επίπεδο που είχε ρυθμιστεί, η ταχύτητα ανεμιστήρα ρυθμίζεται αυτόματα στο «breeze» (ελαφρύ αεράκι). zΗ λειτουργία «ΑΦΥΓΡΑΝΣΗΣ» δεν είναι δυνατή αν η εξωτερική θερμοκρασία είναι 15 °C ή χαμηλότερη.

Σεπερίπτωσηδιακοπήςρεύματοςενώ λειτουργείημονάδα Όταν η μονάδα συνεχίζει αυτόματα τη λειτουργία μετά από μια προσωρινή διακοπή ρεύματος, χρησιμοποιεί τις ίδιες ρυθμίσεις που είχε πριν τη διακοπή ρεύματος. Προαιρετικό Αρ. μοντέλουCZ-RWSU2 (Τύπος U1)CZ-RWST3 (Τύπος T2)CZ-RWSC3(Για όλες τις εσωτερικές μονάδες) Ασύρματοτηλεχειριστήριο Αρ. μοντέλουCZ-RTC2Για όλες τις εσωτερικές μονάδες Τηλεχειριστήριοχρονοδιακόπτη Διαβάστε τις οδηγίες χρήσης που συνοδεύουν το τηλεχειριστήριο.Αρ. μοντέλουCZ-RTC3Για όλες τις εσωτερικές μονάδες Ενσύρματοτηλεχειριστήριουψηλώνπροδιαγραφών OI_F569617_EU_L.indb 61 2013-12-17 17:59:0062 Ρύθμισητηςκατεύθυνσηςροήςαέρα

Χρήσητουτηλεχειριστηρίου χρονοδιακόπτη Πατήστε / για να επιλέξετε την επιθυμητή κατεύθυνση ροής αέρα.

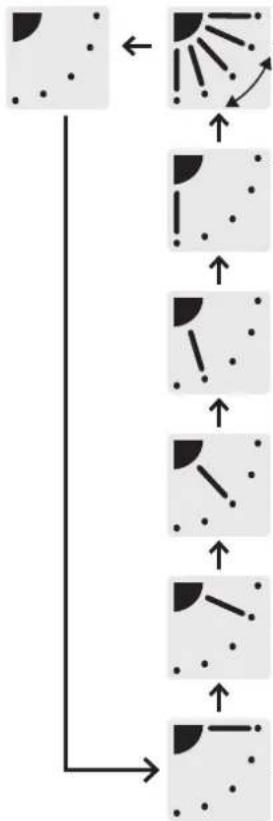

Κίνησησάρωσηςπτερυγίου Ένδειξη όταν είναι σταματημένη η λειτουργία σάρωσης

Πατήστε ξανά το κουμπί κατά τη λειτουργία σάρωσης πτερυγίου για να σταματήσετε το πτερύγιο στην επιθυμητή θέση.

Σταθερήθέσηπτερυγίου (5 επίπεδα) Συνιστώμενηκάθετηκατεύθυνσηροήςαέρα

Ρυθμίστε το πτερύγιο στην κάτω θέση για τη λειτουργία θέρμανσης. (Με τη ρύθμιση στην άνω θέση, ο θερμός αέρας δεν μπορεί να φτάσει στο δάπεδο.)

Ρυθμίστε το πτερύγιο στην άνω θέση για τη λειτουργία ψύξης. (Με τη ρύθμιση στην κάτω θέση, τα συμπυκνώματα μπορεί να στάξουν στο δάπεδο.)

Ανεμιστήρας και θέρμανση

(5 επίπεδα) (3 επίπεδα)

Χρήσητουασύρματου τηλεχειριστηρίου Εμφάνιση κατεύθυνσης ροής αέραΚουμπί «ΠΤΕΡΥΓΙΟΥ» Εμφάνιση κατεύθυνσης

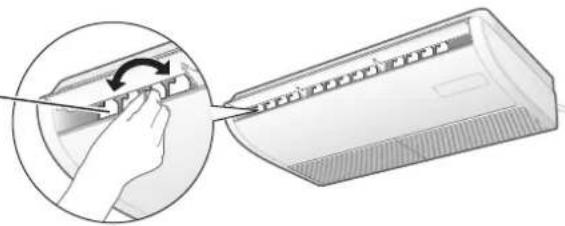

Ρύθμισητηςοριζόντιαςκατεύθυνσηςροήςαέρα (Χειροκίνητα) Μετακινήστε με το χέρι τα οριζόντια πτερύγια ροής αέρας για να τα ρυθμίσετε. Αυτή η ενότητα περιγράφεται στο εγχειρίδιο οδηγιών που παρέχεται με το τηλεχειριστήριο με χρονοδιακόπτη (CZ-RTC2). Όσον αφορά το ενσύρματο χειριστήριο υψηλών προδιαγραφών (CZ-RTC3), ανατρέξτε στις οδηγίες λειτουργίας που παρέχονται με το μοντέλο CZ-RTC3. Ρύθμιση της κατεύθυνσης ροής αέρα προς τα επάνω και προς τα κάτω OI_F569617_EU_L.indb 62 2013-12-17 17:59:0263

1-1 1-2 1-3 1-4 1-8 Συμβουλέςγιαεξοικονόμησηενέργειας

zΜη μετακινείτε με το χέρι το πτερύγιο (πτερύγιο κάθετης ροής αέρα) που ελέγχεται με το τηλεχειριστήριο. zΌταν είναι απενεργοποιημένο το κλιματιστικό, το πτερύγιο μετακινείται αυτόματα προς την κατεύθυνση κλεισίματος. zΤο πτερύγιο (πτερύγιο κάθετης ροής αέρα) μετακινείται στην άνω θέση κατά τη λειτουργία αναμονής για τη θέρμανση. zΞεκινάει η λειτουργία σάρωσης μετά την ολοκλήρωση της λειτουργίας αναμονής, όμως η ένδειξη «Swing» υποδεικνύεται στο τηλεχειριστήριο ακόμη και κατά τη διάρκεια της λειτουργίας αναμονής.

Τινααποφύγετε zΜηφράζετετηνεισροήκαιεκροήτηςμονάδας.(Εάνοποιαδήποτεαπόαυτέςείναιφραγμένη,ημονάδαδενθαλειτουργείκαλάκαιμπορείναυποστείδυσλειτουργία). zΚατά τη λειτουργία ψύξης, χρησιμοποιείτε σκιάδα, περσίδες ή κουρτίνες για μην εισέρχεται άμεσο ηλιακό φως στο δωμάτιο.

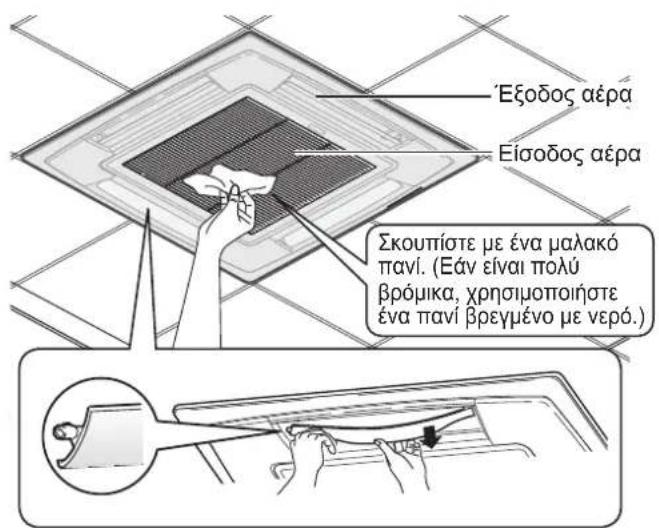

zΝα διατηρείτε πάντα το φίλτρο αέρα καθαρό. (Ένα φραγμένο φίλτρο αέρα θα μειώσει την απόδοση της μονάδας.) → «Συντήρηση» (Σελ. 64) zΓια να μην διαφεύγει ο κλιματισμένος αέρας, να έχετε τα παράθυρα, πόρτες και οποιαδήποτε άλλα ανοίγματα κλειστά. Ρύθμισητηςκατεύθυνσηςροήςαέρα για πολλές εσωτερικές μονάδες (Τηλεχειριστήριο χρονοδιακόπτη μόνο)

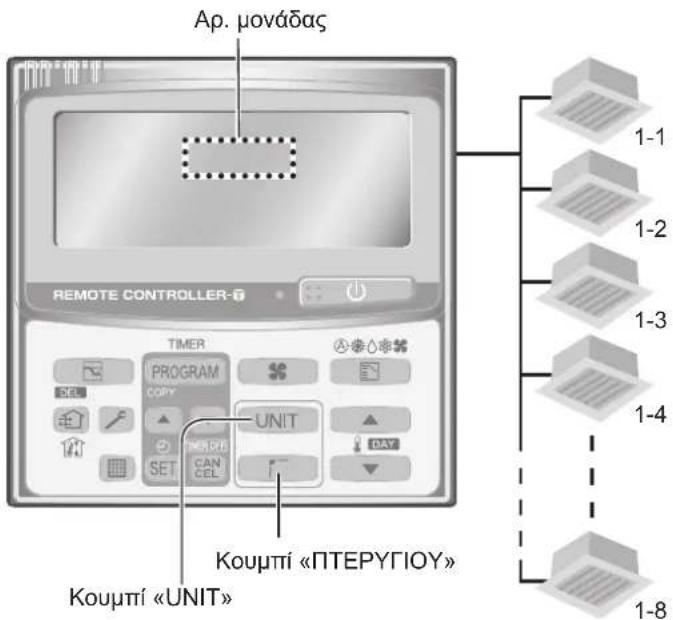

Ότανρυθμίζετετηνκατεύθυνσηροής αέραγιακάθεεσωτερικήμονάδα

Πατήστε για να επιλέξετε τον Αρ. μονάδας για ρύθμιση.π.χ.) 1 εξωτερική μονάδα και 8 εσωτερικές μονάδεςNo display 1-1 1-2 1-3 1-4 2-1 2-4 π.χ.) 2 εξωτερικές μονάδες και 4 εσωτερικές μονάδεςNo display 1-1 1-2 1-3 1-4 1-8

Πατήστε για να επιλέξετε την επιθυμητή κατεύθυνση ροής αέρα.

Ότανρυθμίζετετηνκατεύθυνσηροής αέραγιαόλεςτιςεσωτερικέςμονάδες

Πατήστε για να επιλέξετε No display

Πατήστε για να επιλέξετε την επιθυμητή κατεύθυνση ροής αέρα.Κουμπί «UNIT»Κουμπί «ΠΤΕΡΥΓΙΟΥ» zΜπορούν να συνδεθούν 8 εσωτερικές μονάδες το μέγιστο.Αρ. μονάδας Κατά τη λειτουργία πολλών εσωτερικών μονάδων με τη χρήση 1 τηλεχειριστηρίου, η κατεύθυνση ροής αέρα μπορεί να ρυθμιστεί για κάθε εσωτερική μονάδα ξεχωριστά ή για όλες τις μονάδες ταυτόχρονα. OI_F569617_EU_L.indb 63 2013-12-17 17:59:0364 ΠΡΟΕΙΔΟΠΟΙΗΣΗ zΓια λόγους ασφαλείας, πριν από το καθάρισμα, πρέπει να σβήνετε το κλιματιστικό και να βγάζετε το ηλεκτρικό καλώδιο από την πρίζα. (Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία ή τραυματισμός επειδή ο ανεμιστήρας περιστρέφεται με μεγάλη ταχύτητα.) zΜη ρίχνετε νερό στην εσωτερική μονάδα. (Αυτό μπορεί να προκαλέσει βλάβη στα εσωτερικά μέρη και κίνδυνο ηλεκτροπληξίας.) zΜη χρησιμοποιείτε ποτέ διαλύτες ή ισχυρές χημικές ουσίες. Επίσης, μη σκουπίζετε τα πλαστικά μέρη χρησιμοποιώντας πολύ ζεστό νερό. (Αυτό μπορεί να προκαλέσει παραμόρφωση και αλλαγή στο χρώμα.) zΜερικές άκρες μεταλλικών τμημάτων καθώς και τα πτερύγια είναι πολύ αιχμηρά. Να είστε προσεκτικοί όταν καθαρίζετε αυτά τα μέρη. (Μπορεί να προκληθεί τραυματισμός.) zΧρησιμοποιήστε ένα σταθερό σκαμπό ή σκάλα όταν καθαρίζετε μια εσωτερική μονάδα που είναι εγκατεστημένη σε υψηλή θέση. zΤο εσωτερικό πηνίο και άλλα τµήµατα της εξωτερικής μονά-δας πρέπει να καθαρίζονται τακτικά.• Συμβουλευθείτε τον αντιπρόσωπό σας ή το κέντρο εξυπηρέτησης.

Εσωτερικήμονάδα (π.χ. τύπος U1) Σύμπτωμα Αιτία Ενέργεια Τοκλιματιστικό δενλειτουργεί

ενεργοποιημένη. Διακοπή ρεύματος ή μετά από διακοπή ρεύματοςΠατήστε το κουμπί λειτουργίας ON/OFF στο τηλεχειριστήριο.Το κουμπί λειτουργίας (ισχύς) βρίσκεται στην ανενεργή θέση.• Εάν η ασφάλεια είναι κλειστή, ενεργοποιήστε την ισχύ.• Εάν έχει ενεργοποιηθεί η ασφάλεια, συμβουλευτείτε τον αντιπρόσωπό σας χωρίς να ενεργοποιήσετε τη μονάδα.Καμένη ασφάλεια. Επικοινωνήστε με τον αντιπρόσωπό σας. Κακήαπόδοση

Η είσοδος αέρα ή η έξοδος αέρα της εσωτερικής και εξωτερικής μονάδας είναι φραγμένη με σκόνη.Αφαιρέστε τη σκόνη.Ο διακόπτης ταχύτητας αέρα είναι ρυθμισμένος στο «Χαμηλό».Αλλάξτε σε «Υψηλό» ή «Ισχυρό».Λανθασμένες ρυθμίσεις θερμοκρασίαςΒλ. «Συμβουλές για εξοικονόμηση ενέργειας». (Σελ. 63)Το δωμάτιο είναι εκτεθειμένο σε άμεση ηλιοβολή σε λειτουργία ψύξης.Υπάρχουν ανοιχτές πόρτες ή παράθυρα.Το φίλτρο αέρα είναι φραγμένο. Βλ. «Συντήρηση». (Σελ. 64)Υπερβολικά πολλές πηγές θερμότητας στο δωμάτιο σε λειτουργία ψύξης.Χρησιμοποιήστε τις ελάχιστες πηγές θερμότητας και για μικρό διάστημα.Υπάρχουν πάρα πολλά άτομα στο δωμάτιο σε λειτουργία ψύξης.Χαμηλώστε τη ρύθμιση θερμοκρασίας ή αλλάξτε σε «Υψηλό» ή «Ισχυρό». Εάντοκλιματιστικόδενλειτουργείσωστάακόμακαιαφούελέγξετεκάθεσημείοστιςενότητες «Πρινζητήσετεναγίνεισυντήρηση»και«Αντιμετώπισηπροβλημάτων» zΔιακόψτε αμέσως τη λειτουργία και απενεργοποιήστε την ισχύ. Στη συνέχεια, επικοινωνήστε με τον αντιπρόσωπό σας και αναφέρετε τον αριθμό και το σύμπτωμα. Επίσης πρέπει να αναφέρετε εάν το σύμβολο επιθεώρησης και τα γράμματα E, F, H, L, P μαζί με αριθμούς εμφανίζονται στην οθόνη LCD του τηλεχειριστηρίου. zΜην επισκευάζετε ποτέ μόνοι σας το κλιματιστικό επειδή αυτό είναι πολύ επικίνδυνο για εσάς. Πρινζητήσετεναγίνεισυντήρηση Πλύνετετοπτερύγιογιατηνέξοδοαέραμενερό. (τύπος U1 μόνο)• Βεβαιωθείτε να διακόπτετε τη λειτουργία εκ των προτέρων.• Αφού το πλύνετε με νερό, αφήστε το να στεγνώσει και κατόπιν συνδέστε το ξανά με το βέλος να δείχνει προς τα έξω.Έξοδος αέραΕίσοδος αέραΣκουπίστε με ένα μαλακό πανί. (Εάν είναι πολύ βρόµικα, χρησιμοποιήστε ένα πανί βρεγμένο µε νερό.) OI_F569617_EU_L.indb 64 2013-12-17 17:59:0465

Αντιμετώπισηπροβλημάτων Σύμπτωμα Αιτία/Ενέργεια Εσωτερικήμονάδα

Ακούγεται ένα ήχος που μοιάζει με ροή νερού κατά τη διάρκεια της λειτουργίας ή μετά από τη λειτουργία.

• Ήχος του ψυκτικού υγρού που ρέει στο εσωτερικό της μονάδας

• Ήχος νερού αποστράγγισης στο σωλήνα αποστράγγισης Ακούγεται ένας θόρυβος τριξίματος κατά τη διάρκεια της λειτουργίας ή όταν διακοπεί η λειτουργία. Ήχος εξαιτίας αλλαγών στη θερμοκρασία των εξαρτημάτων Οαέραςεκροήςμυρίζεικατάτηδιάρκεια τηςλειτουργίας.

• Εξέρχονται οσμές εσωτερικού χώρου, οσμή τσιγάρου και οσμές αποσμητικού χώρου που έχουν συσσωρευτεί στο κλιματιστικό και ο αέρας του.

• Η μονάδα στο εσωτερικό είναι βρόμικη. (Επικοινωνήστε με τον αντιπρόσωπό σας.) Ηδροσοσταλίδασυσσωρεύεταικοντάστην έξοδοαέρακατάτηδιάρκειατηςλειτουργίας

• Η εσωτερική υγρασία ψύχεται από ψυχρό αέρα και συσσωρεύεται ως δροσοσταλίδες. Προκύπτειομίχληκατάτηλειτουργίαψύξης.

• Εάν το κλιματιστικό έχει εγκατασταθεί σε μέρη, όπως εστιατόρια, που μπορεί να υπάρχουν μεγάλες ποσότητες αιωρούμενων σωματιδίων ελαίων, ο καθαρισμός είναι απαραίτητος επειδή η μονάδα είναι βρόμικη στο εσωτερικό (εναλλάκτης θερμότητας). (Επικοινωνήστε με τον αντιπρόσωπό σας.) Προκύπτειομίχληκατάτηλειτουργία

• Η λειτουργία απόψυξης βρίσκεται σε εξέλιξη. Οανεμιστήραςπεριστρέφεταιγιαλίγο παρότιδιακόπτεταιηλειτουργία.

• Η περιστροφή του ανεμιστήρα κάνει τη λειτουργία ομαλή.

• Ο ανεμιστήρας μπορεί να περιστρέφεται για να ξηράνει τον εναλλάκτη θερμότητας ανάλογα με τη ρύθμιση.

Αλλάζει η κατεύθυνση ροής αέρα κατά τη λειτουργία. Η κατεύθυνση ροής αέρα δεν μπορεί να

Η κατεύθυνση ροής αέρα δεν μπορεί να

• Όταν η θερμοκρασία εκροής αέρα είναι χαμηλή κατά τη διάρκεια της λειτουργίας θέρμανσης ή κατά τη διάρκεια της λειτουργίας απόψυξης, πραγματοποιείται αυτόματα οριζόντια

• Η θέση του πτερυγίου μπορεί να ρυθμιστεί ξεχωριστά. (τύπος U1) Το πτερύγιο μετακινείται αρκετές φορές μετά την αλλαγή της κατεύθυνσης.

• Το πτερύγιο μετακινείται στη στάνταρ θέση μία φορά, και μετά γυρίζει στην καθορισμένη κατεύθυνση ροής αέρα. Εξέρχεταισκόνη.

• Η συσσωρευμένη σκόνη μέσα στην εσωτερική μονάδα εκκενώνεται. Στηναρχικήλειτουργίαυψηλήςταχύτητας, οανεμιστήραςμερικέςφορέςπεριστρέφεται γρηγορότερααπότηρυθμισμένηταχύτητα. (3έως30λεπτά)

• Αυτό γίνεται για τον έλεγχο της λειτουργίας προκειμένου να επιβεβαιωθεί ότι η περιστροφή του μοτέρ ανεμιστήρα βρίσκεται εντός εμβέλειας χρήσης. Εξωτερικήμονάδα Καμίαλειτουργία (Ότανενεργοποιείταιηισχύςαμέσως/Όταν γίνεταιδιακοπήκαιαμέσωςεπαναφοράτης λειτουργίας)

• Η λειτουργία δεν ενεργοποιείται για περίπου τα πρώτα 3 λεπτά επειδή είναι ενεργοποιημένο το κύκλωμα προστασίας

Προκύπτειθόρυβοςκατάτηλειτουργία

• Η λειτουργία απόψυξης βρίσκεται σε εξέλιξη. Εξέρχεταιατμόςκατάτηλειτουργία

Οανεμιστήραςσυνεχίζειναπεριστρέφεται ακόμηκαιμετάτηδιακοπήτηςλειτουργίας μετηχρήσητουτηλεχειριστηρίου.

Οι τιμές περιλαμβάνουν τη διάσταση και το βάρος ενός προαιρετικού πάνελ οροφής.
