РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S22MU1E5A PANASONIC

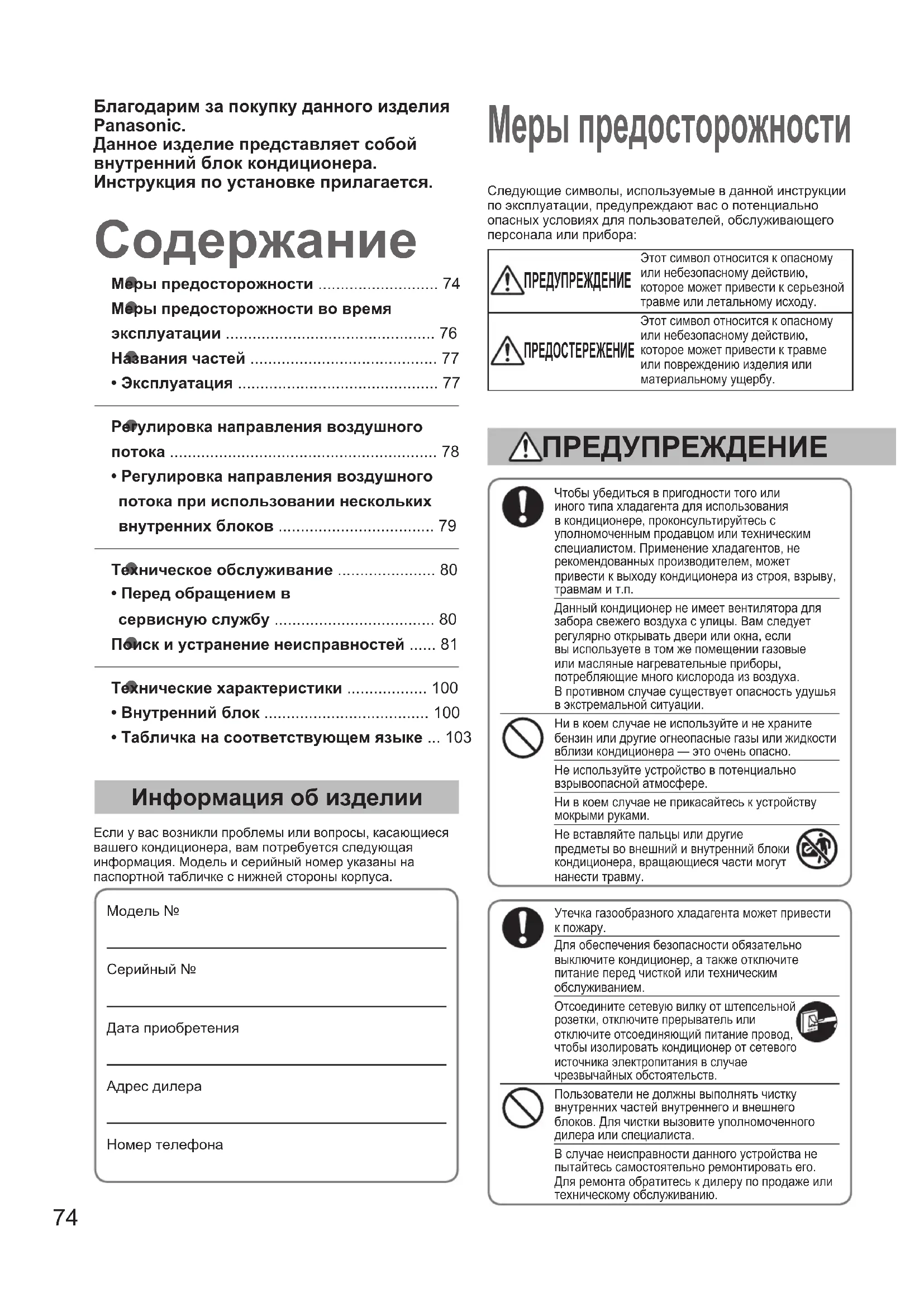

74 ~ 81 Перед использованием этого устройства внимательно прочитайте настоящую инструкцию по эксплуатации и сохраните ее для дальнейших справок.

температурендиапазон

Мерыпредосторожности Информацияобизделии Если у вас возникли проблемы или вопросы, касающиеся вашего кондиционера, вам потребуется следующая информация. Модель и серийный номер указаны на паспортной табличке с нижней стороны корпуса.Модель № Серийный № Дата приобретенияАдрес дилераНомер телефонаЧтобы убедиться в пригодности того или иного типа хладагента для использования в кондиционере, проконсультируйтесь с уполномоченным продавцом или техническим специалистом. Применение хладагентов, не рекомендованных производителем, может привести к выходу кондиционера из строя, взрыву, травмам и т.п.Данный кондиционер не имеет вентилятора для забора свежего воздуха с улицы. Вам следует регулярно открывать двери или окна, если вы используете в том же помещении газовые или масляные нагревательные приборы, потребляющие много кислорода из воздуха. В противном случае существует опасность удушья в экстремальной ситуации.Ни в коем случае не используйте и не храните бензин или другие огнеопасные газы или жидкости вблизи кондиционера — это очень опасно.Не используйте устройство в потенциально взрывоопасной атмосфере.Ни в коем случае не прикасайтесь к устройству мокрыми руками.Не вставляйте пальцы или другие предметы во внешний и внутренний блоки кондиционера, вращающиеся части могут нанести травму.Утечка газообразного хладагента может привести к пожару.Для обеспечения безопасности обязательно выключите кондиционер, а также отключите питание перед чисткой или техническим обслуживанием.Отсоедините сетевую вилку от штепсельной розетки, отключите прерыватель или отключите отсоединяющий питание провод, чтобы изолировать кондиционер от сетевого источника электропитания в случае чрезвычайных обстоятельств.Пользователи не должны выполнять чистку внутренних частей внутреннего и внешнего блоков. Для чистки вызовите уполномоченного дилера или специалиста.В случае неисправности данного устройства не пытайтесь самостоятельно ремонтировать его. Для ремонта обратитесь к дилеру по продаже или техническому обслуживанию.Следующие символы, используемые в данной инструкции по эксплуатации, предупреждают вас о потенциально опасных условиях для пользователей, обслуживающего персонала или прибора: ПРЕДУПРЕЖДЕНИЕ Этот символ относится к опасному или небезопасному действию, которое может привести к серьезной травме или летальному исходу. ПРЕДОСТЕРЕЖЕНИЕ Этот символ относится к опасному или небезопасному действию, которое может привести к травме или повреждению изделия или материальному ущербу. ПРЕДУПРЕЖДЕНИЕ Благодаримзапокупкуданногоизделия Panasonic. Данноеизделиепредставляетсобой внутреннийблоккондиционера. Инструкцияпоустановкеприлагается. OI_F569617_EU_L.indb 74 2013-12-17 17:59:1675

Устройство предназначено для использования специалистами или обученными пользователями в магазинах, в легкой промышленности и на фермах, а также для коммерческого использования непрофессионалами. Настоящее устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточными опытом или осведомленностью, за исключением случаев, когда они находятся под наблюдением или получают инструкции относительно использования устройства от лица, отвечающего за их безопасность. Необходимо следить за детьми, чтобы они не играли с устройством. Располагайте пожарную сигнализацию и воздуховыпускное отверстие на расстоянии не менее 1,5 м от блока. Не охлаждайте и не нагревайте помещение слишком сильно, если в нем находятся маленькие дети или недееспособные люди. Не включайте и не выключайте кондиционер с помощью сетевого выключателя. Используйте функциональную кнопку ВКЛ/ВЫКЛ. Не вставляйте ничего в воздуховыпускное отверстие внешнего блока. Это опасно, так как вентилятор вращается с высокой

Не касайтесь воздухозаборного отверстия и острых алюминиевых пластин внешнего блока. Вы можете пораниться. Не садитесь и не вставайте на блок. Вы можете неожиданно упасть. Не вставляйте никакие предметы в КОРПУС ВЕНТИЛЯТОРА. Вы можете получить травму или повредить устройство. Обеспечьте наличие штепсельных розеток, которые будут использоваться отдельно для каждого блока, кроме того, необходимо обеспечить в отдельной цепи отключение питания, прерыватель цепи и прерыватель утечки тока на землю для защиты от перегрузки по току. Обеспечьте штепсельную розетку отдельно для каждого блока, кроме того, в стационарную проводку должен быть вмонтирован переключатель для полного отсоединения во всех полюсах, в соответствии с правилами выполнения проводки. Для предотвращения возможной опасности при нарушении изоляции необходимо заземлить блок. Во избежание перегрева и возникновения пожара не вносите изменения в шнур питания, не используйте сочлененный шнур, удлинитель или шнур, не входящий в комплект поставки устройства. При возникновении любых неисправностей/сбоях следует прекратить использовать изделие и вынуть штепсель шнура питания из розетки или выключить сетевой выключатель и прерыватель. (Опасность задымления/пожара/поражения электрическим током) Примеры нарушения/неисправности:

• Частое выключение прерывателя с защитой при утечке на землю.

• Аппарат иногда не работает при включении.

• Питание иногда отсоединяется при перемещении

• Во время работы обнаруживается запах гари или необычный шум.

• Корпус деформировался или чрезмерно горячий.

• Утечка воды из внутреннего блока.

• Шнур питания или штепсель становятся слишком

• Невозможно контролировать скорость вентилятора.

• Кондиционер сразу перестает функционировать даже при включении для работы.

• Вентилятор не останавливается даже при остановке работы. Немедленного обратитесь к вашему местному дилеру для технического обслуживания/ремонта.

• Перед использованием данного кондиционера внимательно прочтите эту инструкцию по эксплуатации. Если у вас остались затруднения или проблемы, обратитесь за помощью к вашему дилеру.

• Данный кондиционер разработан для обеспечения комфортных условий в помещении. Используйте его только для предназначенных целей, как описано в настоящей инструкции по эксплуатации. ПРЕДУПРЕЖДЕНИЕ ПРЕДОСТЕРЕЖЕНИЕ

• Компрессор может неожиданно остановиться во время грозы. Это не является механической неисправностью. Работа автоматически возобновится через несколько

• Текст на английском языке является оригинальной инструкцией. Другие языки являются переводом оригинальной инструкции. Важнаяинформацияотносительно используемогохладагента Данное изделие содержит вызывающие парниковый эффект газообразные соединения фтора, на которые распространяется действие Киотского протокола. Выпуск данных газов в атмосферу запрещен. Тип хладагента: R410A Значение GWP (1) : 1975 (1) GWP = потенциал глобального потепления В соответствии с европейским или местным законодательством может потребоваться периодическая проверка отсутствия утечек хладагента. Для получения дополнительной информации обратитесь к местному

OI_F569617_EU_L.indb 75 2013-12-17 17:59:1876 Мерыпредосторожностивовремяэксплуатации

zУстановка данного кондиционера должна выполняться надлежащим образом квалифицированными специалистами по установке в соответствии с Инструкцией по установке, прилагаемой к устройству. zПеред установкой убедитесь, что напряжение электрической сети в вашем доме или офисе совпадает с напряжением, указанном на изделии. ПРЕДУПРЕЖДЕНИЕ Избегайтеустановкивследующихместах. zМеста с наличием дыма или горючего газа. А также места с очень высокой температурой, например, теплицы. zМеста, где находятся предметы с сильным тепловыделением. zИзбегайте установки внешнего блока там, где непосредственно на него могут попадать капли соленой морской воды или в серосодержащей атмосфере вблизи горячих источников. (Для защиты кондиционера от сильной коррозии) zВся проводка должна удовлетворять местным электротехническим правилам и нормам. (Для получения подробной информации обратитесь к вашему дилеру или квалифицированному электрику.) zКаждый блок должен быть заземлен надлежащим образом с помощью провода заземления (или громоотвода) или через сетевую проводку. zПроводка должна быть выполнена квалифицированным электриком. Подготовкакработе Включитесетевойвыключательза5часов доначалаработы. (Для прогрева) zОставляйте сетевой выключатель в положении ON (ВКЛ) при непрерывном использовании.

Отсоедините сетевую вилку от штепсельной розетки, выключите прерыватель или отключите отсоединяющий питание провод, чтобы изолировать комнатный кондиционер от сетевого источника электропитания, если он не используется в течение длительного времени. Условияработы Используйте данный кондиционер в следующем диапазоне температур.

Диапазонтемпературы внутреннегоблока Диапазонтемпературы внешнегоблока mini (тип LE1)Охлаждение14°C 25°C (*WBT) -10°C 46°C (*DBT)Обогрев 16°C 30°C (*DBT) -20°C 18°C (*WBT)2WAY (тип ME1)Охлаждение14°C 25°C (*WBT) -10°C 46°C (*DBT)Обогрев 16°C 30°C (*DBT) -25°C 15°C (*WBT)3WAY (тип MF2)Охлаждение14°C 25°C (*WBT) -10°C 46°C (*DBT)Обогрев 15°C 30°C (*DBT) -20°C 18°C (*WBT)Охлаждение и обогрев― -10°C 24°C (*DBT)*DBT: Температура по сухому термометру*WBT: Температура по влажному термометруИнформациядляпользователейотносительносбораиутилизациистарогооборудованияииспользованныхбатарей анные символы на изделиях, упаковке и/или сопроводительных документа означают, что использованные электрические и электронные изделия и батареи запрещено утилизировать вместе с обычными бытовыми отходами.Для осуществления надлежащего обращения, восстановления и переработки старых изделий и использованных батарей, сдайте их в соответствующие пункты сбора в соответствии с национальным законодательством и Директивами 2002/96/EC и 2006/66/EC.Путем правильной утилизации этих изделий и батарей вы поможете сохранить ценные ресурсы и предотвратить потенциальное негативное воздействие на здоровье человека и окружающую среду, которое возможно при неправильном обращении с отходами.Для получения дополнительной информации о сборе и переработке старых изделий и батарей обратитесь в местные органы власти, службу утилизации отходов или торговую точку, в которой они были приобретены.В соответствии с национальным законодательством за неправильную утилизацию отходов могут взиматься штрафы.Длябизнес-пользователейвЕвропейскомСоюзеЕсли вам необходимо утилизировать электрическое и электронное оборудование, свяжитесь со своим дилером или поставщиком для получения дополнительной информации.[ИнформацияотносительноутилизациивдругихстранахзапределамиЕвропейскогоСоюза]Данные символы действительны только для Европейского Союза. Если вам необходимо утилизировать данное оборудование, свяжитесь с местными органами власти или дилером для получения информации о правильном способе утилизации. Примечаниеотносительносимволанабатарее(примерыдвухсимволоввнизу):Данный символ может использоваться в сочетании с символом химического элемента. В этом случае на изделие распространяется действие Директивы в отношении соединений указанного химического элемента. OI_F569617_EU_L.indb 76 2013-12-17 17:59:1977 Названиячастей Эксплуатация

Эффективностьобогрева zПоскольку в данном кондиционере для обогрева используется наружный воздух, его эффективность обогрева падает по мере снижения температуры. (При использовании системы с тепловым насосом) →В этом случае используйте другой нагревательный прибор.

Размораживание zДанное устройство может начинать операцию размораживания для растапливания льда, образовавшегося во внешнем блоке.

Запускразмораживания: Остановка вентилятора внутреннего блока (или очень сильное замедление его скорости). ” (STANDBY) появится.

Возобновлениеоперацииобогревачерезнесколькоминут Вентилятор внутреннего блока останется неподвижным (или будет вращаться с очень низкой скоростью) до тех пор, пока спираль внутреннего теплообменника не нагреется в достаточной степени.

” (STANDBY) будет отображаться.

Размораживаниезавершено: Начнет работать вентилятор внутреннего блока. ” (STANDBY) исчезнет.

Операция‘‘ОСУШЕНИЕ’’ zКак только температура в помещении достигает установленного уровня, внешний блок повторяет цикл включения и выключения автоматически. zПри выключении внешнего блока вентилятор внутреннего блока также остановится. (Для предотвращения повторного повышения влажности в помещении) zКак только температура в помещении достигнет установленного уровня, скорость вентилятора будет установлена в положение ‘‘бриз’’ (легкий ветерок) автоматически. zОперация ‘‘ОСУШЕНИЕ’’ невозможна, если наружная температура ниже 15°C.

Сбойпитаниявовремяработыаппарата При возобновлении работы блока после временного сбоя питания будут использоваться те же самые установки, что и перед отключением питания. ВНУТРЕННИЙБЛОК Дополнительно Модель №CZ-RWSU2 (Тип U1)CZ-RWST3 (Тип T2)CZ-RWSC3(Для всех внутренних блоков) Беспроводнойпульт дистанционногоуправления Модель №CZ-RTC2Для всех внутренних блоков Пультдистанционного управлениястаймером Прочтите руководство по эксплуатации, прилагаемое к пульту дистанционного управления.Модель №CZ-RTC3Для всех внутренних блоков Проводнойпультдистанционногоуправления свысокимитехническимихарактеристиками Выход воздухаВоздуховод выхода воздуха *Решетка выхода воздуха *Подвесной болт *Анкерный болт *Материал потолка *Внутренний блок ТипU1 (4-сторонний кассетный) Дренаж водыПотолочная панель (дополнительное оборудование)Выход воздуха (4 места)Решетка входа воздуха (вход воздуха)Решетка входа воздуха (вход воздуха)Дренаж воды* Снабжение на месте установки ТипT2 (Потолочный) ТипU2 (Канальный низкопрофильный) OI_F569617_EU_L.indb 77 2013-12-17 17:59:2378 Регулировканаправлениявоздушногопотока

Использованиепульта дистанционногоуправленияс

Рекомендуемоевертикальноенаправлениевоздушногопотока

Установите заслонку в положении вниз для выполнения операции обогрева. (В случае установки в положении вверх теплый воздух не сможет достигнуть пола.)

Установите заслонку в положении вверх для выполнения операции охлаждения. (В случае установки в положении вниз на пол может капать конденсат.)

Нажмите / для выбора нужного направления воздушного потока.

Движениекачаниязаслонки Индикация при остановленной операции качания

Нажатие кнопки во время операции качания позволяет остановить заслонку в нужном положении.

Заслонказафиксирована (5 уровней) Вентилятор и

(5 уровней) (3 уровня)

Использованиебеспроводного пультадистанционного

Индикация направления воздушного потокаКнопка “FLAP” Индикация направления воздушного потока Кнопка “FLAP” Рекомендуется Рекомендуется Зафиксировано в этом положении

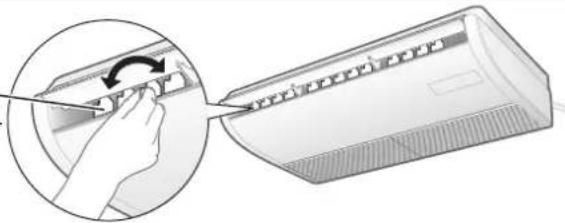

Регулировкагоризонтальногонаправления воздушногопотока (Вручную) Перемещайте лопатки рукой для регулировки горизонтального направления воздушного потока. Описание этого раздела дано в инструкции по эксплуатации, прилагаемой к пульту дистанционного управления таймером (CZ-RTC2). Относительно проводного пульта дистанционного управления с высокими техническими характеристиками (CZ-RTC3), см. руководство по эксплуатации, прилагаемое к модели CZ-RTC3. Регулировка перемещения воздушного потока в направлении вверх и вниз OI_F569617_EU_L.indb 78 2013-12-17 17:59:2579

1-1 1-2 1-3 1-4 1-8 Советыпоэнергосбережению

Ни в коем случае не перемещайте руками заслонку (заслонку вертикального воздушного потока), которая управляется с помощью пульта дистанционного управления.

При выключении кондиционера створка автоматически перемещается в направлении закрытия.

Заслонка (заслонка вертикального воздушного потока) перемещается в верхнее положение в режиме ожидания при обогреве.

Качание заслонки начинается после завершения режима ожидания, но индикация “Swing” отображается на пульте дистанционного управления даже в режиме ожидания.

Неблокируйтевоздухозаборныеи воздуховыпускныеотверстияблока. (Еслионибудутзакрыты,блокнесможет нормальнофункционировать,чтоприведетк возникновениюнеисправности.)

Во время операции охлаждения используйте роллеты, ставни или шторы для предотвращения попадания прямых солнечных лучей в помещение.

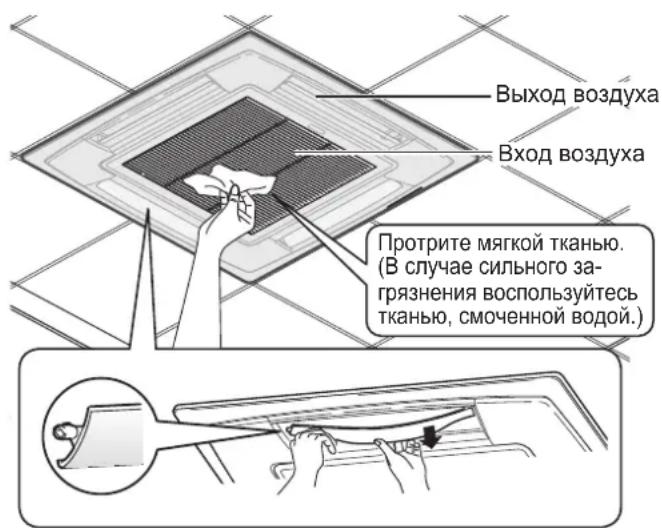

Обязательно поддерживайте чистоту воздушного

(Засоренный фильтр будет уменьшать производительность аппарата.)

• “Техническое обслуживание” (стр.80)

Для предотвращения выхода кондиционированного воздуха держите окна, двери и другие отверстия

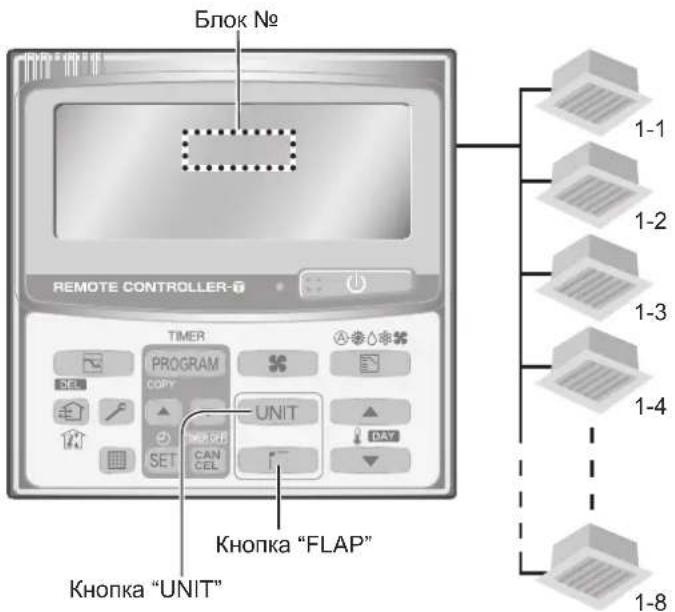

Регулировканаправлениявоздушногопотока при использовании нескольких внутренних блоков (только в случае дистанционного управления с таймером)

Прииндивидуальнойустановке направлениявоздушногопотока каждоговнутреннегоблока

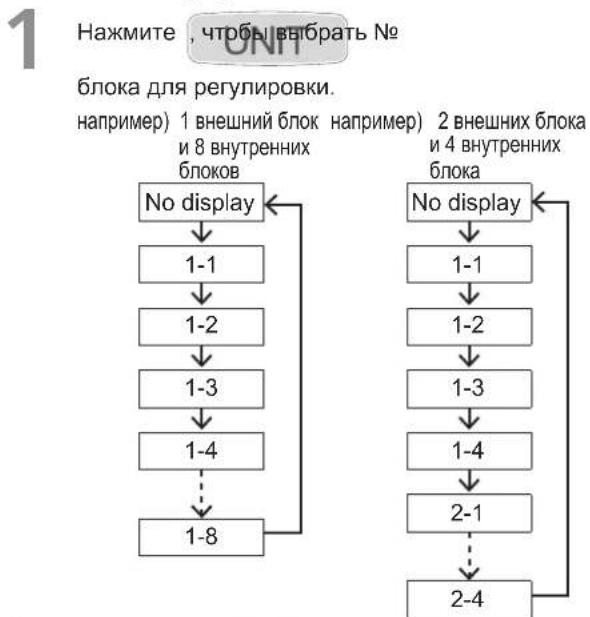

Нажмите , чтобы выбрать № блока для регулировки. например) 1 внешний блок и 8 внутренних

No display 1-1 1-2 1-3 1-4 2-1 2-4 например) 2 внешних блока и 4 внутренних

Нажмите для выбора нужного направления воздушного потока.

Приодновременнойустановке направлениявоздушногопотокавсех внутреннихблоков

Нажмите для выбора No display

Нажмите для выбора нужного направления воздушного потока. Кнопка “UNIT” Кнопка “FLAP”

подсоединить 8 внутренних

При управлении несколькими внутренними блоками с помощью 1 пульта дистанционного управления можно регулировать направление воздушного потока индивидуально для каждого внутреннего блока или всех блоков одновременно. OI_F569617_EU_L.indb 79 2013-12-17 17:59:2680 ПРЕДУПРЕЖДЕНИЕ zДля обеспечения безопасности обязательно выключите кондиционер и отключите питание перед чисткой. (В противном случае возможно поражение электрическим током или получение травмы в результате вращения вентилятора с высокой скоростью.) zНе лейте воду на внутренний блок. (Это может привести к повреждению внутренних компонентов и поражению электрическим током.) ПРЕДОСТЕРЕЖЕНИЕ zНи в коем случае не используйте растворители или едкие химические вещества. Также не протирайте пластиковые детали очень горячей водой. (Это может привести к деформации или обесцвечиванию.) zНекоторые металлические углы и лопасти являются острыми. Соблюдайте осторожность во время чистки таких деталей. (Это может привести к травме.) zИспользуйте твердую табуретку или лестницу при чистке внутреннего блока, установленного на высоте. zНеобходимо периодически очищать внутреннюю спираль и другие компоненты внешнего блока.• Обратитесь к вашему дилеру или в центр технического обслуживания. Техническоеобслуживание

неисправность Вероятнаяпричина Методустранения Кондиционерне работаетнесмотря нато,чтопитание

Сбой питания или после сбоя питанияНажмите кнопку ВКЛ/ВЫКЛ питания на пульте дистанционного управления.Выключена функциональная кнопка (питания).• Если предохранитель выключен, включите питание.• В случае срабатывания предохранителя обратитесь к дилеру, не включая его.Сгорел плавкий предохранитель. Обратитесь к дилеру.

производительность охлажденияили

Воздухозаборное или воздуховыпускное отверстие внутреннего и внешнего блоков засорены пылью.Удалите пыль.Переключатель скорости потока воздуха установлен в положение “Low” (“Низкая”).Измените положение на “Высокая” или “Сильная”.Неправильные установки температурыСм. “Советы по энергосбережению”. (стр.79)В режиме охлаждения помещение находится под прямыми солнечными лучами.Открыты двери или окна.Засорился воздушный фильтр. См. “Техническое обслуживание”. (стр.80)В режиме охлаждения в помещении находится слишком много источников тепла.Используйте минимальное число источников тепла в течение короткого промежутка времени.В режиме охлаждения в помещении находится слишком много людей.Уменьшите установку температуры или измените в положение “Высокаяh” или “Сильная”. Есликондиционернеработаетнадлежащимобразомдажепослепроверкикаждогопункта “Передобращениемвсервиснуюслужбу”и“Поискиустранениенеисправностей” zНемедленно прекратите работу и выключите питание. Затем обратитесь к дилеру и сообщите серийный номер и возможные неисправности. Также сообщите, если на ЖКД пульта дистанционного управления появляется метка проверки и буквы E, F, H, L, P в комбинации с цифрами. zНи в коем случае не выполняйте ремонт кондиционера самостоятельно, так как это очень опасно. Передобращениемвсервиснуюслужбу Внутреннийблок Пример) Тип U1 Промойтестворкудлявыходавоздухаводой. (Только тип U1)• Не забудьте остановить работу заранее.• После промывки водой дайте возможность ей высохнуть, а затем прикрепите ее так, чтобы стрелка была направлена наружу.Выход воздухаВход воздухаПротрите мягкой тканью. (В случае сильного за-грязнения воспользуйтесь тканью, смоченной водой.) OI_F569617_EU_L.indb 80 2013-12-17 17:59:2781

Поискиустранениенеисправностей Возможнаянеисправность Вероятнаяпричина/Методустранения Внутреннийблок

Слышен звук текущей воды во время работы или после работы.

• Звук жидкости хладагента, текущей внутри блока

• Звук стекающей воды через дренажную трубу Слышен треск во время работы или при остановке работы. Треск из-за изменений температуры частей Запахвыходящеговоздухапахнетво времяработы.

• В кондиционере накапливаются запахи внутренних компонентов, табачного дыма и косметических веществ, и такой воздух выходит наружу.

• Загрязнение внутри блока. (Обратитесь к дилеру.) Вовремяоперацииохлаждениярядом своздуховыпускнымотверстием образуютсякаплиросы.

• Влага внутри блока охлаждается с помощью холодного потока воздуха и накапливается в виде капель росы. Вовремяоперацииохлаждения образуетсятуман.

• В случае установки кондиционера в таких местах, как рестораны, где имеется большое количество масляных испарений, необходимо провести очистку, так как загрязнена внутренняя часть блока (теплообменник). (Обратитесь к дилеру.) Вовремяоперацииобогреваобразуется

• Выполняется операция размораживания. Вентиляторнемноговращаетсядажепри остановкеработы.

• Вращение вентилятора делает работу более плавной.

• В зависимости от установки вентилятор может вращаться для высушивания теплообменника. Направление

Направление воздушного потока изменяется во время работы. Невозможно установить направление воздушного потока. Невозможно изменить направление воздушного потока.

• При низкой температуре выходного воздуха во время операции обогрева или операции размораживания автоматически устанавливается горизонтальный поток

• Положение створки можно установить отдельно. (Тип U1) Заслонка перемещается несколько раз после изменения направления.

• Заслонка перемещается один раз в стандартное положение, а затем поворачивается в установленном направлении воздушного потока. Выходитпыль.

• Выходит пыль, накопившаяся внутри внутреннего блока. Приначальнойработесвысокой скоростьюиногдавентиляторвращается быстреепосравнениюсустановленной

• Служит для проверки работы, чтобы убедиться, что вращение мотора вентилятора находится в пределах диапазона использования. Внешнийблок

(Прибыстромвключениипитания/при быстройостановкеивозобновлении

• Работа не начинается в течение приблиз. первых 3 минут из-за активизации защитного контура процессора. Вовремяоперацииобогревавозникает

• Выполняется операция размораживания. Вовремяоперацииобогревавыходит

Вентиляторпродолжаетвращатьсядаже послеостановкиработыспомощью пультадистанционногоуправления.

• Это необходимо для бесперебойной работы. Панасоник Корпорэйшн 1006 Кадома, Кадома Сити, Осака, Япония

1000 частин на мільйон. Russian Декларация о Соответствии Требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании (утверждённого Постановлением №1057 Кабинета Министров Украины) Изделие соответствует требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании (ТР ОИВВ).. Содержание вредных веществ в случаях, не предусмотренных Дополнением №2 ТР ОИВВ:

1. свинец (Pb) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных

2. кадмий (Cd) – не превышает 0,01wt % веса вещества или в концентрации до 100 миллионных

3. ртуть (Hg) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;

4. шестивалентный хром (Cr

) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;

5. полибромбифенолы (PBB) – не превышает 0,1wt % веса вещества или в концентрации до 1000

6. полибромдифеноловые эфиры (PBDE) – не превышает 0,1wt % веса вещества или в концентрации

Значения включают размеры и вес дополнительной потолочной панели.
