РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ S22MU1E5A PANASONIC

66 ~ 73 Преди да започнете експлоатация на този уред, прочетете внимателно тези инструкции и ги запазете, за да можете да правите справки с тях и

Меркизабезопасност Информациязапродукта Ако имате проблеми или въпроси, свързани с климатика, следната информация ще ви бъде полезна. Номерът на модела и серийният номер са на табелата в долната част на шкафа.Модел № Сериен № Дата на закупуванеАдрес на търговецаТелефонен номерИскайте потвърждение от оторизиран дилър или специалист дали може да се използва различен тип хладилен агент. Използването на хладилен агент, различен от определения тип, може до предизвика повреда на продукта, експлозия, нараняване и други нежелани последствия.Този климатик няма вентилатор, който да вкарва чист въздух отвън. Трябва често да отваряте вратите или прозорците, когато в същото помещение използвате отоплителни уреди с газ, нафта или подобни, които при работа изгарят значително количество от кислорода във въздуха в стаята. В противен случай съществува дори опасност от задушаване.Никога не използвайте или складирайте бензин или други вещества с лесно запалими пари в близост до климатика – това е изключително опасно.Не използвайте този уред във взривоопасна среда.Никога не докосвайте уреда с мокри ръце.Не пъхайте пръстите си или други предмети във вътрешната или външната част на климатика, тъй като въртящите се части може да причинят нараняване.Изтичане на охлаждащия газ може създаде опасност от пожар.От съображения за безопасност винаги изключвайте климатика и захранването му преди почистване и обслужване.При авария изключете климатика от електрическото захранване, като издърпате щепсела от контакта, изключите прекъсвача или изключите захранването.Почистването на вътрешността на вътрешното и външното тяло не трябва да се извършва от потребителите. Ангажирайте оторизиран дилър или специалист за почистването.Не се опитвайте сами да поправите уреда в случай на повреда. За ремонт на уреда се свържете с оторизиран търговец или сервиз.Следните символи в настоящата инструкция за експлоатация се използват, за да ви предупредят за потенциално опасни условия за потребителите, сервизния персонал или уреда: Този символ обозначава опасност или опасно действие, които могат да доведат до тежки телесни повреди или смърт. Този символ обозначава опасност или опасно действие, които могат да доведат до телесни повреди, вреди върху продукта или друго имущество.

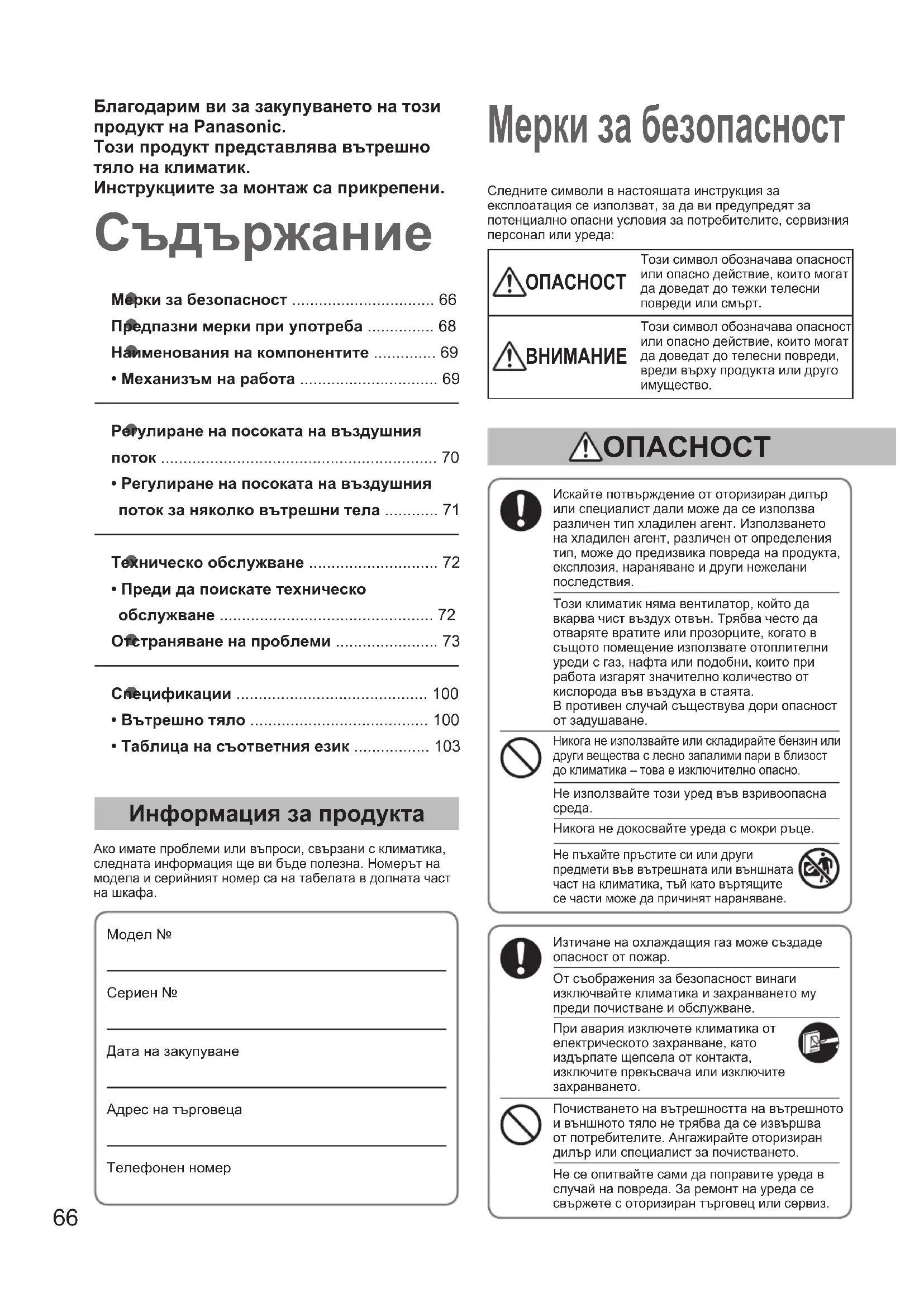

Благодаримвизазакупуванетонатози продуктнаPanasonic. Тозипродуктпредставлявавътрешно тялонаклиматик. Инструкциитезамонтажсаприкрепени. OI_F569617_EU_L.indb 66 2013-12-17 17:59:0567

Този уред е предназначен за използване от експерти или обучени потребители в търговски обекти, в леката промишленост, във ферми или за търговски цели от неспециалисти. Този уред може да се използва от деца на възраст 8 и повече години и хора с ограничени физически, сетивни или умствени възможности или без опит и познания, ако бъдат наблюдавани или бъдат инструктирани как да използват уреда по безопасен начин и да осъзнават възможните

Дръжте противопожарната аларма и изходният отвор за въздух на най-малко 1,5 м от уреда. Не охлаждайте и не затопляйте прекалено много помещението, ако в него се намират бебета или

Не включвайте и не изключвайте климатика от ключа за централното захранване. Използвайте бутона за пускане и спиране ВКЛ./ИЗКЛ. (ON/ OFF). Не мушкате нищо в изходния отвор за въздух на външното тяло. Това е опасно, тъй като вентилаторът се върти с висока

Не докосвайте входния отвор за въздух или острите алуминиеви ребра на външното тяло. Може да се нараните. Не сядайте и не стъпвайте върху уреда. Има опасност да паднете. Не мушкайте предмети в корпуса на вентилатора. Така можете да се нараните или да повредите

Осигурете отделен ел. контакт за всеки уред, както и централен прекъсвач за захранването, предпазител на веригата и предпазител за заземителната верига за защита срещу свръхток за този отделен токов кръг. Осигурете отделен ел. контакт за всеки уред, както и пълна двустранна защита, която прекъсва захранването във всички полюси и е интегрирана в окабеляването в съответствие със стандартите за окабеляване. За да се предотвратят опасности, които могат да възникнат в резултат на нарушена изолация, уредът трябва да бъде заземен. Не използвайте модифициран кабел, общ кабел, удължител или неотговарящ на изискванията кабел, за да предотвратите прегряване и пожар. Спрете да използвате продукта, когато възникне аномалия/повреда и извадете щепсела от контакта или изключете от копчето и автоматичния превключвател. (Опасност от задимяване/пожар/токов удар) Примери за необичайна работа или повреда:

• Заземителният автоматичен прекъсвач (ELCB) често се активира.

• Климатикът не стартира когато е включен.

• Захранването прекъсва, когато кабелът се

• Мирише на изгоряло или издава необичаен шум при работа.

• Корпусът е деформиран или необичайно

• Изтича вода от вътрешния уред.

• Кабелът или щепселът са необичайно

• Скоростта на вентилатора не може да се контролира.

• Уредът спира работа веднага, дори и да е включен да работи.

• Вентилаторът не спира, дори, ако уредът е спрял да работи. За техническо обслужване или ремонт се свържете се незабавно с местния търговец.

• Компресорът понякога спира по време на гръмотевични бури. Това не е механична повреда. Уредът автоматично възстановява работата си след няколко минути.

• Оригиналният текст на тези инструкции е на английски език. Текстовете на останалите езици са превод на оригиналните инструкции. Важнаинформацияпоотношениена използванияхладиленагент Този продукт съдържа флуорирани парникови газове, предвидени в Протокола от Киото. Не освобождавайте газове в атмосферата. Тип хладилен агент: R410A Стойност на GWP (1) : 1975 (1) GWP = потенциал за глобално затопляне Може да се изискват периодични проверки за изтичане на хладилен агент в зависимост от европейското или местното законодателство. Моля, свържете се с търговеца за повече информация.

Забранени действия Съвети, които трябва да се спазват

• Прочетете внимателно тези Инструкции за експлоатация преди да използвате климатика. Ако все още изпитвате затруднения или проблеми, обърнете се за помощ към

• Този климатик е предназначен да осигурява приятна атмосфера в помещения. Използвайте го единствено по предназначение, както е описано в настоящите инструкции за експлоатация. OI_F569617_EU_L.indb 67 2013-12-17 17:59:0768 Предпазнимеркиприупотреба

zТози климатик трябва да се инсталира правилно от квалифицирани монтажни техници в съответствие с инструкциите за монтаж, предоставени с уреда. zПреди монтаж проверете дали напрежението на електрическото захранване в дома или офиса ви съответства на указания волтаж на фабричната табелка.

Избягвайтеследнитеместазамонтаж. zМеста, където съществува дим или горим газ. Места с изключително висока температура, като оранжерия. zМеста, където се поставят прекалено високи предмети, генериращи топлина. zИзбягвайте инсталирането на външното тяло на места, където солена морска вода може директно да пръска върху него или при наличие на сернист въздух в близост до минерални извори. (За да се предпази климатикът от тежка корозия) Окабеляване zОкабеляването трябва да е в съответствие с местните стандарти за електрически инсталации. (За подробна информация се консултирайте се с търговеца или с квалифициран електротехник.) zВсеки модул трябва да бъде надлежно заземен посредством заземителен проводник или чрез заземяването на захранващия кабел. zСвързването към електрическата инсталация трябва да се извърши от квалифициран електротехник. Подготовказаработа Включетезахранването5часапреди началотонаработа. (За загряване) zОставете захранването включено за продължителна употреба.

Когато няма да използвате климатика за дълъг период от време, изключете го от електрическото захранване, като издърпате щепсела от контакта, изключите прекъсвача или изключите захранването. Условиянаексплоатация Използвайте този климатик в следните температурни граници.

температурендиапазон mini (тип LE1)Охлаждане 14°C 25°C (*WBT) -10°C 46°C (*DBT)Отопление 16°C 30°C (*DBT) -20°C 18°C (*WBT)2WAY (тип ME1)Охлаждане 14°C 25°C (*WBT) -10°C 46°C (*DBT)Отопление 16°C 30°C (*DBT) -25°C 15°C (*WBT)3WAY (тип MF2)Охлаждане 14°C 25°C (*WBT) -10°C 46°C (*DBT)Отопление 15°C 30°C (*DBT) -20°C 18°C (*WBT)Охлаждане и отопление― -10°C 24°C (*DBT)*DBT: Температура на сух термометър*WBT: Температура на мокър термометърИнформациязапотребителитезасъбиранеиобезврежданенастарооборудванеиизползванибатерии ези символи на продукти, опаковки и/или придружаващи документи означават, че използваните електрически и електронни продукти и батерии не трябва да се смесват с обикновените битови отпадъци.За правилно третиране, оползотворяване и рециклиране на стари продукти и употребявани батерии, моля да ги предадете в съответните събирателни пунктове, в съответствие с националното законодателство и директиви 2002/96/ЕО и 2006/66/ЕО.Чрез правилно изхвърляне на тези продукти и батерии, ще помогнете за спасяването на ценни ресурси и за предотвратяване на потенциални отрицателни ефекти върху човешкото здраве и околната среда, които биха могли да възникнат при неправилно изхвърляне.За повече информация за събирането и рециклирането на стари продукти и батерии, моля, свържете се с местната община, службата за изхвърляне на отпадъци или мястото, от където сте закупили продуктите.Може да бъдете глобени за неправилно изхвърляне на тези отпадъци, в съответствие с националното законодателство.ЗабизнеспотребителивЕвропейскиясъюзАко искате да изхвърлите електрическо и електронно оборудване, моля, свържете се с вашия търговец или доставчик за повече информация.[ИнформациязаизхвърляневдругистраниизвънЕвропейскиясъюз]Тези символи са валидни само в Европейския съюз. Ако искате да изхвърлите тези продукти, моля, свържете се с местните власти или търговеца и попитайте за правилния начин на изхвърляне. Бележказасимволанабатерията (долнитедвапримернисимвола):Този символ може да се използва в комбинация с химически символ. В този случай e в съответствие с изискванията, определени от директивата за съответния химикал. OI_F569617_EU_L.indb 68 2013-12-17 17:59:0869

Наименованиянакомпонентите Механизъмнаработа

Работанаклиматикаприотопление zТъй като климатикът използва външния въздух за отопление, производителността при отопление намалява при падане на външната температура. (Поради термопомпената система) → В този случай използвайте друг отоплителен уред.

Размразяване zТози уред може да започне операция на размразяване, за да стопи скрежа, образуван във външното тяло.

Размразяванетозапочва: Вентилаторът на вътрешното тяло спира (или скоростта става изключително бавна). ” (STANDBY) се показва.

Следняколкоминутиоперациятанаотоплениесевъзобновява: Вентилаторът на вътрешното тяло остава спрян (или ще работи при много ниска скорост), докато топлообменникът на вътрешното тяло загрее достатъчно. ” (STANDBY) е показано. ВЪТРЕШНОТЯЛО

Размразяванетоезавършено: Вентилаторът на вътрешното тяло започва да работи. ” (STANDBY) изчезва.

РаботаврежимАБСОРБИРАНЕ zСлед като температурата в помещението достигне зададената стойност, външното тяло започва да повтаря цикъл на автоматично включване и изключване. zКогато външното тяло е изключено, вентилаторът на вътрешното тяло също ще спре. (За да се предотврати повишаване на влажността в стаята) zКогато температурата в помещението е по-вероятно да достигне нивото, което е зададено, скоростта на вентилатора се задава на „Бриз“ (слаба въздушна струя) автоматично. zФункцията Абсорбиране не може да се използва, ако външната температура е по-малка или равна на 15°C.

Акозахранванетопрекъсне,докато климатикътработи Когато уредът автоматично поднови работа след временно спиране на тока, той използва настройките преди прекъсването на захранването. Модел №CZ-RWSU2 (Тип U1)CZ-RWST3 (Тип T2)CZ-RWSC3(За всички вътрешни тела) Безжичнодистанционноуправление Модел №CZ-RTC2За всички вътрешни

Дистанционноуправлениестаймер Прочетете инструкциите за експлоатация, приложени към дистанционното управление.Модел №CZ-RTC3За всички вътрешни

Високоспециализиранокабелнодистанционноуправление Отвор за въздухКанал на отвора за въздух *Решетка на отвора за въздух Крепежен болт *Анкерен болт *Материал на тавана *Вътрешно тяло ТипU1 (4-пътен касетен) Дренажна тръбаПанел за тавана (опция)Отвор за въздух (4 места)Решетка на входа за въздух (вход за въздух)Решетка на входа за въздух (вход за въздух)Дренажна тръба* Полева доставка ТипT2

ТипF2 (Компактен с канал) OI_F569617_EU_L.indb 69 2013-12-17 17:59:1170 Регулираненапосокатанавъздушнияпоток

Използваненабезжичното дистанционноуправление

Използваненадистанционното управлениестаймер Натиснете / , за да изберете желаната посока на въздушния поток.

Люлеененажалузите Показва се, когато функцията за люлеене не е включена

Натискането на бутона по време на люлеене може да спре жалуза в желаната

Фиксиранижалузи(5 нива) Препоръчанавертикалнапосоканавъздушнияпоток

Поставете жалуза в долно положение при отопление. (При положение нагоре, топлият въздух не може да достигне пода.)

Поставете жалуза в горно положение при охлаждане. (При долно положение, на пода може да започне да капе вода от кондензацията.

Показване на посоката на въздушния поток Показване на посоката на въздушния поток Бутон „FLAP” Бутон „FLAP” Вентилатор и

Охлаждане и абсорбиране на

(5 нива) (3 нива) Препоръчително Препоръчително Фиксирате в тази

Регулираненахоризонталнатапосоканавъздушнияпоток

За регулиране, преместете лопатките за хоризонталния въздушен поток с ръка. Този раздел е описан в наръчника с инструкции на дистанционното управление с таймер (CZ-RTC2). По отношение на високоспециализираното кабелно дистанционно управление (CZ-RTC3), вижте Инструкциите за работа, приложено към модел CZ-RTC3. Регулиране на движението нагоре и надолу на посоката на въздушния поток OI_F569617_EU_L.indb 70 2013-12-17 17:59:1371

1-1 1-2 1-3 1-4 1-8 Съветизапестененаенергия

zНикога не използвайте ръце, за да преместите жалузите (вертикалните жалузи) за регулиране на въздушния поток, управлявани чрез дистанционното управление. zКогато климатикът се изключи, жалузите автоматично се премества в положение за затваряне. zЖалузите (вертикалните жалузи) се преместват в горно положение, когато се изпълнява функция за отопление в режим на изчакване. zФункцията за люлеене започва след приключване на работата в режим на изчакване, но дори и по време на работа в режим на изчакване „Swing” (Люлеене) се показва на дистанционното управление.

Недопускайтеследното: zНеблокирайтевходаиизходазавъздухнавъншнотои/иливътрешнототяло.(Аконякойоттяхезапушен,уредътнямадафункционирадобре,коетощедоведедонеизправност.) zПо време на охлаждане използвайте сенници, щори или пердета, за да се предотврати влизане на пряка слънчева светлина в стаята.

Направетеследното: zВинаги дръжте въздушния филтър чист. (Замърсеният въздушен филтър намалява ефективността на климатика.) → „Техническо обслужване” (стр. 72) zЗа да не позволявате климатизираният въздух да излиза от помещението, дръжте затворени прозорците, вратите и всички други отвори. Регулираненапосокатанавъздушнияпоток за няколко вътрешни тела (само при дистанционно управление с таймер)

Призадаваненапосокатанавъздушния потокотделнонавсяковътрешнотяло

Натиснете , за да изберете номера на тялото за регулиране. Натиснете , за да изберете желаната посока на въздушния поток.

Приопределяненапосокатана въздушнияпотокнавсичкивътрешни телаедновременно

Натиснете , за да изберете No display

Натиснете , за да изберете желаната посока на въздушния поток.Бутон „UNIT”Бутон „FLAP” zМогат да бъдат свързани максимум 8 вътрешни тела.Тяло №При работа с няколко вътрешни тела с 1 дистанционно управление, посоката на въздушния поток може да се регулира за всяко вътрешно тяло поотделно или за всички тела едновременно.напр.) 1 външно тяло и 8 вътрешни телаNo display 1-1 1-2 1-3 1-4 2-1 2-4 напр.) 2 външни тела и 4 вътрешни телаNo display 1-1 1-2 1-3 1-4 1-8 OI_F569617_EU_L.indb 71 2013-12-17 17:59:1572

zПо съображения за безопасност, изключете климатика и прекъснете захранването му преди да започнете почистване. (В противен случай може да възникне токов удар или нараняване, тъй като вентилаторът се върти с висока скорост.) zНе наливайте вода върху вътрешното тяло. (Това може да повреди вътрешните компоненти и да създаде опасност от токов удар.) zНикога не използвайте разтворители или разяждащи химикали. Също така, не бършете пластмасовите части, като използвате твърде топла вода. (Това може да доведе до деформация или промяна в цвета.) zНякои метални ръбове и перки са остри. Бъдете внимателни, когато почиствате тези части. (Може да се нараните.) zИзползвайте здрав стол или стълба при почистване на вътрешно тяло, инсталирано на високи места. zВътрешната бобина и други компоненти на външното тяло трябва да се почистват периодично.• Консултирайте се с търговеца или със сервизен център. Техническообслужване Вътрешнотяло (напр. тип U1) Симптом Причина Действие Климатикътне работи,въпреки чеевключен. Повреда в захранването или в подаването на захранванетоНатиснете бутонa ON/OFF (ВКЛ./ИЗКЛ.) на дистанционното управление.Бутонът за работа (захранване) е изключен.• Ако прекъсвачът е изключен, включете захранването.• Ако прекъсвачът се е изключил автоматично, потърсете помощ от търговеца, преди да го включите отново.Изгорял предпазител. Свържете се с търговеца. Неефективна работаврежими наотоплениеи

Входът или изходът за въздух на външното или вътрешното тяло е задръстен с прах.Премахнете прахта.Скоростта на въздушната струя е зададена на „Бавна”.Променете на „Висока” или „Бърза”.Неправилни настройки за температуратаВижте „Съвети за пестене на енергия”. (стр. 71)Помещението е изложено на директна слънчева светлина, докато климатикът работи в режим на охлаждане.Има отворени врати или прозорци.Въздушният филтър е задръстен. Вижте „Техническо обслужване”. (стр. 72)Твърде много източници на топлина в помещението при работа в режим на охлаждане.Незабавно намалете източниците на топлина.Твърде много хора в помещението при работа в режим на охлаждане.Намалете настройката за температурата или променете скоростта на въздушния поток на „Висока” или „Бърза”. Аковашиятклиматикнеработиправилно,дорииследпроверканавсекиелементот „Предидапоискатетехническообслужване”и„Отстраняваненапроблеми” zСпрете работата незабавно и изключете захранването. След това се свържете с търговеца, информирайте го за серийния номер и какви са симптомите. Освен това посочете дали има знак за инспектиране и каква е комбинацията от цифри и буквите E, F, H, L, P, която е изписана на LCD екрана на дистанционното управление. zНикога не се опитвайте да ремонтирате климатика сами, тъй като това е много опасно. Предидапоискатетехническообслужване Измийтеклапатанаотворазавъздухсвода. (само за тип U1)• Непременно спрете работата предварително.• След като я измиете с вода, оставете я да изсъхне и тогава я монтирайте със стрелките нагоре.Отвор за въздухВход за въздухИзбършете с мека кърпа. (Ако е много замърсено, използвайте кърпа, напоена с вода.) OI_F569617_EU_L.indb 72 2013-12-17 17:59:1573

Отстраняваненапроблеми Симптом Причина/Действие Вътрешнотяло

Чува се звук като течаща вода по време на работа или след това.

• Звук от охладителя, който тече в уреда

• Звук от отводняване през дренажната тръба Чува се пукащ звук по време на работа или след това. Звук поради промяна на температура на компонентите Подаваниятотклиматикавъздухима

• В климатика се натрупва миризма от вътрешните компоненти, цигари или козметика, която излиза с подавания въздух.

• Тялото вътре е мръсно. (Свържете се с търговеца.) Повременаохлаждане,близодоотвора завъздухсесъбираконденз.

• Влагата в помещението се охлажда от студения въздушен поток и се натрупва като конденз. Повременаохлажданесенаблюдава замъгляване.

• Ако климатикът е инсталиран на места като ресторанти, където съществуват големи количества маслена мъгла, необходимо е почистване, тъй като вътрешната част на тялото (топлообменникът) е замърсена. (Свържете се с търговеца.) Повременаотоплениесенаблюдава замъгляване.

• Извършва се размразяване. Вентилаторътпродължавадасевърти заизвестновремедорикогатоклимати- кътеизключен.

• Въртенето на вентилатора осигурява безпроблемна

• Вентилаторът може да се върти, за да изсуши топлообменника, в зависимост от настройката.

Посоката на въздушния поток се променя по време на работа. Посоката на въздушния поток не може да бъде зададена. Посоката на въздушния поток не може да бъде променена.

• Когато температурата на подавания въздух е ниска по време на отопление или по време на работа в режим за размразяване, автоматично се задава хоризонтален въздушен поток.

• Позицията на жалуза може да се настройва индивидуално. (Тип U1) Жалузите се движат няколко пъти след промяна на посоката.

• Жалузите се преместват до стандартната позиция веднъж и след това се преместват до зададената посока на въздушния поток. Освобождавасепрах.

• С въздуха излиза и прах, който се е натрупал във вътрешността на вътрешното тяло. Припървоначалнатависокаскоростна работа,вентилаторътпонякогасевърти по-бързоотнастройката. (от3до30минути)

• Това е с цел диагностика на работата, за да се провери дали оборотите на мотора на вентилатора са в рамките на експлоатационните стойности.

(Когатозахранванетоевключеноведнага /Когатоработатаеспрянаивъзобновена

• Работата не започва през първите 3 минути, тъй като се активира защитната верига на компресора. Повременаотоплениеимашум.

• Извършва се размразяване. Повременаотоплениеизлизапара. Вентилаторътпродължавадасевърти, дориследспираненаработатачрез дистанционнотоуправление.

Стойностите включват размери и тегло на опционен панел за облицовка.
