ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PZKS 2000 B2 PARKSIDE

ΦΑΛΤΣΟΠΡΊΟΝΟ Οδηγίες χειρισµού και ασφαλείας Μετάφραση του πρωτοτύπου των οδηγιών χρήσης GR CY

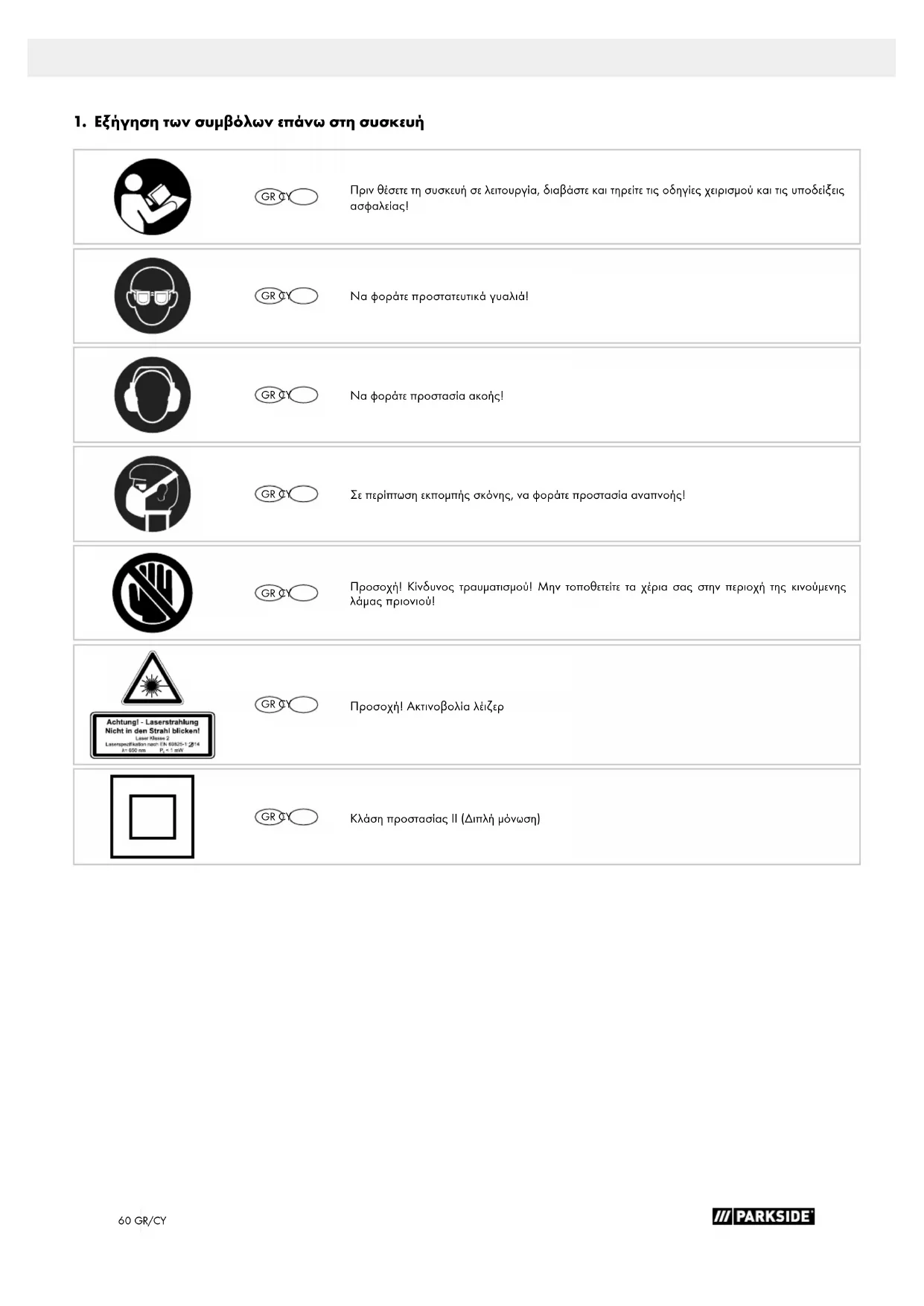

1. Εξήγηση των συμβόλων επάνω στη συσκευή

GR CY Πριν θέσετε τη συσκευή σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χειρισμού και τις υποδείξεις

GR CY Να φοράτε προστατευτικά γυαλιά! GR CY Να φοράτε προστασία ακοής! GR CY Σε περίπτωση εκπομπής σκόνης, να φοράτε προστασία αναπνοής! GR CY Προσοχή! Κίνδυνος τραυματισμού! Μην τοποθετείτε τα χέρια σας στην περιοχή της κινούμενης λάμας πριονιού! GR CY Προσοχή! Ακτινοβολία λέιζερ GR CY Κλάση προστασίας II (Διπλή μόνωση)61GR/CY

ΚΑΤΑΣΚΕΥΑΣΤΉΣ: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen ΑΞΙΌΤΙΜΕ ΠΕΛΑΤΉ, Σας ευχόμαστε πολλή ευχαρίστηση και καλή επιτυχία κατά την εργασία με τη νέα σας συσκευή.

Σύμφωνα με την υφιστάμενη νομοθεσία περί ευθύνης προϊό- ντος, ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται για ζημιές που προκύπτουν από ή σε σχέση με αυτή τη συσκευή σε περίπτωση:

• ανάρμοστου χειρισμού,

• μη συμμόρφωσης με τις οδηγίες χρήσης,

• επισκευών από τρίτους, μη εξουσιοδοτημένων εξειδικευμέ- νων εργατών,

• εγκατάστασης και αντικατάστασης μη-αυθεντικών ανταλλα-

• βλαβών του ηλεκτρικού συστήματος λόγω της μη συμμόρ- φωσης με τις ηλεκτρικές προδιαγραφές και τους κανονι- σμούς VDE0100, DIN 57113 / VDE 0113.

Διαβάστε ολόκληρο το κείμενο των οδηγιών λειτουργίας πριν από τη συναρμολόγηση και τη λειτουργία της συσκευής. Αυτές οι οδηγίες λειτουργίας προορίζονται να σας διευκολύ- νουν να εξοικειωθείτε με τη συσκευή σας και να χρησιμοποιή- σετε όλες τις δυνατότητες για τις οποίες προορίζεται. Οι οδηγίες λειτουργίας περιέχουν σημαντικές σημειώ σεις για το πώς να εργαστείτε με ασφάλεια, κατάλληλα και οικονομικά με τη μηχανή σας και πώς να αποφύγετε κινδύνους, να εξοι- κονομήσετε δαπάνες επισκευής, να μειώσετε το χρόνο διακο- πής και να αυξήσετε την αξιοπιστία και τη διάρκεια ζωής της

Εκτός από τους κανονισμούς ασφάλειας που περιλαμβάνο- νται στο παρόν, πρέπει εν πάση περιπτώσει να συμμορφωθεί- τε με τους εφαρμοστέους κανονισμούς της χώρας σας όσον αφορά στη λειτουργία της μηχανής. Τοποθετήστε τις οδηγίες λειτουργίας σε ένα διαφανή πλαστικό φάκελο ώστε να τις προστατεύσετε από ρύπους και υγρασία και αποθηκεύστε τις κοντά στη μηχανή. Οι οδηγίες πρέπει να διαβαστούν και να τηρούνται προσεκτικά από κάθε χειριστή πριν από την εκκίνηση της εργασίας. Μόνο τα πρόσωπα που έχουν εκπαιδευθεί ως προς τη χρήση της μηχανής και έχουν ενημερωθεί για τους σχετικούς κινδύ- νους και απειλές έχουν την άδεια να χρησιμοποιήσουν τη μη- χανή. Η απαραίτητη ελάχιστη ηλικία πρέπει να πληρείται. Εκτός από τις σημειώσεις ασφάλειας που περιλαμβάνονται στις παρούσες οδηγίες λειτουργίας καιτους ιδιαίτερους κανο- νισμούς της χώρας σας, πρέπει να τηρούνται οι γενικά ανα- γνωρισμένοι τεχνικοί κανόνες για τη λειτουργία ίδιες μηχανές. Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που θα προκύψουν από μη τήρηση αυτών των οδηγιών και των υπο- δείξεων ασφαλείας.

3. Περιγραφή της συσκευής (εικ. 1-22)

2. Διακόπτης ενεργοποίησης/ απενεργοποίησης

3. Διακόπτης ασφάλισης

4. Κεφαλή του εργαλείου

5. Προστατευτικό λάμας πριονιού, κινητό

7a. Βίδα αστεροειδούς λαβής

8. Υπόθεμα αντικειμένου εργασίας

9. Βίδα ακινητοποίησης για υπόθεμα αντικειμένου εργασίας

11. Χειρολαβή / Βίδα ακινητοποίησης για περιστρεφόμενη

14. Περιστρεφόμενη βάση

15. Σταθερή βάση πριονιού

16a. Κινητή ράγα αναστολέα 16b. Βίδα ακινητοποίησης

17. Σάκος συλλογής πριονιδιών

20. Βίδα ακινητοποίησης για οδηγό έλξης

22. Βίδα ακινητοποίησης

23. Πείρος ασφάλισης

24. Βίδα περιορισμού βάθους κοπής

24a. Χειροκίνητο ραβδωτό περικόχλιο περιορισμού βάθους

25. Αναστολέας περιορισμού βάθους κοπής

26. Βίδα ρύθμισης (90°)

26a. Παξιμάδι ασφαλείας (90°)

27. Βίδα ρύθμισης (45°)

27a. Παξιμάδι ασφαλείας (45°)

29. Εξωτερική φλάντζα

30. Ασφάλιση άξονα πριονιού

31. Εσωτερική φλάντζα

32a. Κάλυμμα περιβλήματος λέιζερ 32b. Σταυρόβιδα

33. Διακόπτης ενεργοποίησης/ απενεργοποίησης λέιζερ

34. Βραχίονας οδήγησης

35. Μοχλός θέσεων μανδάλωσης

36. Προστασία έναντι ανατροπής

A.) Γωνιά-οδηγός 90° (δεν περιλαμβάνεται στο αντικείμενο

B.) Γωνιά-οδηγός 45° (δεν περιλαμβάνεται στο αντικείμενο

C.) Κλειδί Άλεν, 6 mm D.) Κλειδί Άλεν, 3 mm E.) Σταυρόβιδα (λέιζερ)62 GR/CY

• Πριόνι εγκάρσιας και συρόμενης κοπής

• 2 x Διατάξεις σύσφιξης (7)

• 2 υποθέματα αντικειμένου εργασίας (8) (προσυναρμολογη-

• Σάκος συλλογής πριονιδιών (17)

• Κλειδί Άλεν 6 mm (C)

• Κλειδί Άλεν 3 mm (D)

5. Ενδεδειγμένη χρήση

Το πριόνι εγκάρσιας και συρόμενης κοπής χρησιμεύει για κοπή ξύλου και πλαστικών, ανάλογα με το μέγεθος του μηχα- νήματος. Το πριόνι δεν είναι κατάλληλο για κοπή καυσόξυλων. Προειδοποίηση! Μην χρησιμοποιήσετε τη συσκευή για κοπή υλικών διαφορε- τικών από αυτά που περιγράφονται στις οδηγίες χειρισμού. Προειδοποίηση! Η λάμα πριονιού που συμπεριλαμβάνεται προορίζεται απο- κλειστικά για την κοπή ξύλου! Μην τη χρησιμοποιείτε για την κοπή καυσόξυλων! Η μηχανή να χρησιμοποιείται μόνο για το σκοπό για τον οποίο προορίζεται. Κάθε πέραν τούτου χρήση δεν είναι ενδεδειγμένη. Για ζημιές ή τραυματισμούς παντός είδους που οφείλονται σε μη ενδεδειγμένη χρήση ευθύνεται ο χρήστης / χειριστής και όχι ο κατασκευαστής. Επιτρέπεται να χρησιμοποιούνται μόνο λάμες πριονιού που είναι κατάλληλες για το μηχάνημα. Απαγορεύεται η χρήση δί- σκων σχισίματος κάθε είδους. Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγιών συναρμολόγησης και των υποδείξεων λειτουργίας που υπάρ- χουν στις Οδηγίες χειρισμού. Τα άτομα τα οποία χειρίζονται και συντηρούν το μηχάνημα πρέπει να είναι εξοικειωμένα με αυτό και να έχουν διδαχθεί σχετικά με τους ενδεχόμενους κινδύνους. Επιπλέον, πρέπει να τηρούνται όσο το δυνατόν πιο αυστηρά οι ισχύοντες κανονισμοί πρόληψης ατυχημάτων. Πρέπει να τηρούνται και οι λοιποί κανόνες στους τομείς της ιατρικής εργασίας και της τεχνικής ασφάλειας. Οι τροποποιήσεις στο μηχάνημα αποκλείουν κάθε ευθύνη του κατασκευαστή για όσες ζημιές προκύψουν από αυτές. Παρά την προβλεπόμενη χρήση μπορεί ορισμένοι υπολειπό- μενοι παράγοντες κινδύνου να μην μπορούν να εξαλειφθούν πλήρως. Ανάλογα με την κατασκευή και τη δομή του μηχανή- ματος μπορεί να προκύψουν τα εξής σημεία:

• Επαφή με τη λάμα πριονιού στην μη καλυμμένη περιοχή της

• Τοποθέτηση του χεριού στην περιοχή της κινούμενης λάμας πριονιού (τραυματισμός από κόψιμο).

• Ανάδραση με εκτίναξη αντικειμένου εργασίας και μερών αυ-

• Θραύσεις λάμας πριονιού.

• Εκτόξευση ελαττωματικών τμημάτων σκληρού μετάλλου της λάμας πριονιού.

• Βλάβες της ακοής σε περίπτωση μη χρήσης της απαιτούμε- νης προστασίας ακοής.

• Επιβλαβείς για την υγεία εκπομπή σκόνης ξύλων σε περί- πτωση χρήσης σε κλειστούς χώρους. Παρακαλούμε να προσέξετε, πως οι συσκευές μας δεν έχουν κατασκευαστεί για επαγγελματική, βιοτεχνική και βιομηχανική χρήση. Δεν αναλαμβάνουμε καμμία εγγύηση, εάν η συσκευή χρησιμοποιηθεί σε βιοτεχνίες ή βιομηχανίες ή σε παρόμοιες

6. Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργα-

m ΠΡΌΕΙΔΌΠΌΙΉΣΉ: Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τε- χνικά χαρακτηριστικά που ανήκουν στο ηλεκτρικό σας εργαλείο. Από παραλείψεις στην τήρηση των ακόλου- θων οδηγιών ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά ή/ και σοβαροί τραυματισμοί. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδη- γίες για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις υπο- δείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία που λει- τουργούν με ρεύμα (με καλώδιο ρεύματος) και σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύματος).

1. Ασφάλεια χώρου εργασίας

• Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Οι ακατάστατοι ή ανεπαρκώς φωτισμένοι χώροι εργασίας μπορούν να γίνουν αιτίες ατυχημάτων.

• Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυ- νητικά εκρήξιμο περιβάλλον όπου βρίσκονται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργα- λεία παράγουν σπινθήρες οι οποίοι μπορούν να προκα- λέσουν ανάφλεξη της σκόνης ή των αναθυμιάσεων.

• Κατά τη χρήση του εργαλείου κρατάτε μακριά παιδιά και άλλα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του ηλε- κτρικού εργαλείου.

2. Ασφαλής χρήση ηλεκτρικού ρεύματος

• Το φις ρευματοληψίας του ηλεκτρικού εργαλεί- ου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέ- πεται κανενός είδους τροποποίηση του φις. Μη χρησιμοποιείτε φις προσαρμογής με ηλεκτρικά εργαλεία που διαθέτουν προστασία μέσω γείω- σης. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

• Αποφεύγετε την επαφή του σώματος με γειω- μένες επιφάνειες όπως σωλήνων, θερμαντικών σωμάτων, ηλεκτρικής κουζίνας και ψυγείων. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξημένος κίνδυνος από ηλεκτροπληξία.63GR/CY

• Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βροχή ή υγρασία. Η διείσδυση νερού μέσα σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

• Μην χρησιμοποιείτε το καλώδιο για να μετα- φέρετε ή να κρεμάσετε το ηλεκτρικό εργαλείο ή για να αποσυνδέσετε το φις από την πρίζα. Κρατάτε το καλώδιο μακριά από υπερβολική θερμοκρασία, λάδι, αιχμηρές ακμές ή κινούμε- να μέρη. Τα καλώδια που έχουν υποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

• Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε υπαίθριο χώρο, χρησιμοποιείτε μόνο καλώδια προέκτασης τα οποία είναι και αυτά κατάλλη- λα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου προέκτασης κατάλληλου για χρήση σε εξωτερι- κούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Αν είναι αναπόφευκτη η λειτουργία του ηλε- κτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο. Μη χρησι- μοποιείτε ηλεκτρικό εργαλείο όταν είστε κουρα- σμένοι ή υπό την επίδραση ναρκωτικών, οινο- πνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδη- γήσει σε σοβαρούς τραυματισμούς.

• Φοράτε μέσα ατομικής προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση μέσων ατομικής προστασίας, όπως μάσκας προστασίας από τη σκόνη, αντιολισθητικών υποδημάτων ασφαλείας, προστατευτικού κράνους ή προστασίας ακοής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυματισμών.

• Αποφεύγετε την ακούσια θέση σε λειτουργία. Να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο εί- ναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επαναφορτιζόμενη μπαταρία, το πάρετε στα χέ- ρια σας ή το μεταφέρετε. Αν κατά τη μεταφορά του ηλεκτρικού εργαλείου έχετε το δάκτυλο στον διακόπτη ή αν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα.

• Απομακρύνετε τα εργαλεία ρύθμισης ή τα κλει- διά πριν ενεργοποιήσετε το ηλεκτρικό εργα- λείο. Ένα εργαλείο ή κλειδί το οποίο βρίσκεται σε ένα περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς.

• Αποφεύγετε την αφύσικη στάση του σώματος. Να φροντίζετε για ασφαλή στήριξη στα πόδια σας και να διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

• Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρ- διά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα μακριά από κινούμενα μέρη. Τα πιο άνετα ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμενα μέρη.

• Αν μπορούν να χρησιμοποιηθούν διατάξεις αναρρόφησης και συλλογής σκόνης, βεβαιω- θείτε ότι είναι συνδεδεμένες και ότι χρησιμοποι- ούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους από τη σκόνη.

• Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλε- κτρικά εργαλεία, ακόμα και αν έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημ- μένη χρήση του. Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσματα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

4. Χρήση και μεταχείριση του ηλεκτρικού εργαλεί-

• Μην υπερκαταπονείτε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρι- κό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και με ασφάλεια στην προβλεπόμενη περιοχή ισχύος.

• Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλεκτρικό εργαλείου που δεν μπορεί πλέον να ενερ- γοποιηθεί ή να απενεργοποιηθεί, είναι επικίνδυνο και πρέ- πει να επισκευαστεί.

• Αφαιρέστε το φις από την πρίζα και/ή αφαιρέ- στε την αφαιρούμενη επαναφορτιζόμενη μπα- ταρία πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε ένθετο εργαλείο ή αφήσετε το ηλεκτρικό εργαλείο. Αυτά τα μέτρα προφύλαξης αποτρέπουν την ακούσια εκκίνηση του ηλεκτρικού εργα-

• Διατηρείτε τα ηλεκτρικά εργαλεία που δεν χρη- σιμοποιείτε μακριά από παιδιά. Μην αφήνετε να χρησιμοποιεί το εργαλείο κανένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά ερ- γαλεία είναι επικίνδυνα αν χρησιμοποιούνται από άτομα με απειρία.

• Φροντίζετε με επιμέλεια τα ηλεκτρικά εργαλεία και τα εξαρτήματα. Ελέγχετε ότι λειτουργούν απρόσκοπτα και δεν κολλάνε τα κινούμενα μέρη, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρικού εργα- λείου. Αναθέτετε πριν τη χρήση του ηλεκτρικού εργαλείου την επισκευή των εξαρτημάτων που έχουν υποστεί ζημιά. Πολλά ατυχήματα έχουν την αι- τία τους σε κακοσυντηρημένα ηλεκτρικά εργαλεία.

• Διατηρείτε τα κοπτικά εργαλεία αιχμηρά και καθαρά. Τα προσεκτικά φροντισμένα κοπτικά εργαλεία με κοφτερές αιχμές τείνουν να κολλούν λιγότερο και είναι ευκολότερο να καθοδηγηθούν.64 GR/CY

• Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξε- σουάρ, τα ένθετα εργαλεία κτλ. σύμφωνα με τις οδηγίες τους. Επίσης λαμβάνετε υπόψη σας τις συνθήκες εργασίας και την δραστηριότητα που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρικών εργαλείων για εφαρμογές άλλες από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

• Κρατάτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και οι επιφάνειες κρα- τήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

• Αναθέτετε την επισκευή του ηλεκτρικού εργα- λείου σας μόνο σε πιστοποιημένο ειδικό προ- σωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο εξασφαλίζετε ότι θα διατηρείται η ασφά- λεια του ηλεκτρικού εργαλείου. Υποδείξεις ασφαλείας για φαλτσοπρίονα a) Τα φαλτσοπρίονα προορίζονται για την κοπή ξύλου ή παρόμοιων προϊόντων και δεν μπο- ρούν να χρησιμοποιηθούν για την κοπή υλι- κών που περιέχουν σίδηρο όπως ραγών, ρά- βδων, βιδών κλπ. Σκόνη που έχει λειαντικές ιδιότητες προκαλεί μπλοκάρισμα κινητών μερών όπως είναι η κάτω προστατευτική καλύπτρα. Οι σπινθήρες που παράγονται κατά την κοπή θα κάψουν την κάτω προστατευτική καλύ- πτρα, την ένθετη πλάκα και άλλα πλαστικά εξαρτήματα. b) Αν είναι εφικτό στερεώνετε το αντικείμενο εργα- σίας με σφιγκτήρες. Αν πρέπει να συγκρατήστε το αντικείμενο εργασίας με το χέρι, πρέπει να κρατάτε πάντα το χέρι σας σε απόσταση τουλά- χιστον 100 mm από κάθε πλευρά της λεπίδας πριονιού. Μη χρησιμοποιείτε αυτό το πριόνι για να κόβετε αντικείμενα που είναι πολύ μικρά για να τα συσφίξετε ή να τα κρατάτε με ασφά- λεια με το χέρι. Αν το χέρι σας είναι πολύ κοντά στη λάμα πριονιού, υπάρχει αυξημένος κίνδυνος τραυματι- σμού από την επαφή με τη λάμα πριονιού. c) Το αντικείμενο εργασίας πρέπει να είναι ακίνη- το και είτε να στερεώνεται με σύσφιξη είτε να πιέζεται πάνω στον αναστολέα και στη βάση. Μη σπρώχνετε το αντικείμενο εργασίας προς τη λάμα πριονιού και ποτέ μην κόβετε «ελεύθερα με το χέρι». Τα ασύνδετα ή κινητά αντικείμενα εργασίας θα μπορούσαν να εκτοξευτούν με μεγάλη ταχύτητα και να προκαλέσουν τραυματισμούς. d) Σπρώχνετε το πριόνι για να περάσει από το αντικείμενο εργασίας. Αποφεύγετε να τραβάτε το πριόνι για να περάσει από το αντικείμενο εργασίας. Όταν θέλετε να πραγματοποιήσετε μια κοπή, πρώτα ανυψώστε την κεφαλή πριο- νιού και τραβήξτε την μέσα από το αντικείμενο εργασίας χωρίς να το κόψετε. Κατόπιν ενεργο- ποιήστε το μοτέρ, στρέψτε την κεφαλή πριονιού προς τα κάτω και πιέστε το πριόνι για να διαπε- ράσει το αντικείμενο εργασίας. Σε περίπτωση κοπής με έλξη υπάρχει ο κίνδυνος να ανέ- βει η λάμα πριονιού πάνω στο αντικείμενο εργασίας και η μονάδα λάμας πριονιού να εκτιναχτεί βίαια πάνω στον

e) Μην περνάτε ποτέ το χέρι πάνω από την προ- βλεπόμενη γραμμή κοπής, ούτε μπροστά ούτε πίσω από τη λεπίδα πριονιού. Η υποστήριξη του αντικειμένου εργασίας «με σταυρωτά τα χέρια», δηλ. το να κρατάτε το αντικείμενο εργασίας δεξιά δίπλα στη λεπίδα πριονιού με το αριστερό χέρι ή αντίστροφα, είναι πολύ επικίνδυνο. f) Όταν περιστρέφεται η λεπίδα πριονιού, ποτέ μη βάζετε το χέρι σας πίσω από τον αναστο- λέα. Ποτέ μην πλησιάζετε το χέρι σας στην πε- ριστρεφόμενη λεπίδα πριονιού πιο κοντά από μια απόσταση ασφαλείας 100 mm (ισχύει και για τις δύο πλευρές της λεπίδας πριονιού, π.χ. κατά την απομάκρυνση άχρηστων κομματιών ξύλου). Η προσέγγιση της περιστρεφόμενης λάμας πρι- ονιού προς το χέρι σας ενδεχομένως δεν μπορεί να γίνει αντιληπτή και μπορεί να τραυματιστείτε βαριά. g) Ελέγχετε το αντικείμενο εργασίας πριν την κοπή. Αν το αντικείμενο εργασίας είναι λυγι- σμένο ή στρεβλωμένο, σφίξτε το με την προς τα έξω καμπυλωμένη πλευρά προς τον αναστο- λέα. Να βεβαιώνεστε πάντα ότι κατά μήκος της γραμμής κοπής δεν υπάρχει κανένα διάκενο ανάμεσα στο αντικείμενο εργασίας, στον ανα- στολέα και στη βάση. Τα αντικείμενα εργασίας που είναι λυγισμένα ή στρεβλωμένα μπορεί να περιστραφούν ή να μετατοπιστούν και να προκαλέσουν κόλλημα της περιστρεφόμενης λεπίδας πριονιού κατά την κοπή. Δεν επιτρέπεται να υπάρχουν καρφιά ή ξένα σώματα μέσα στο αντικείμενο εργασίας. h) Χρησιμοποιείτε το πριόνι μόνο αν η βάση εί- ναι απαλλαγμένη από εργαλεία, υπολείμματα ξύλου κλπ. - μόνο το αντικείμενο εργασίας επιτρέπεται να βρίσκεται πάνω στη βάση. Μικρά υπολείμματα, μη συσφιγμένα κομμάτια ξύλου ή άλλα αντικείμενα, αν έρθουν σε επαφή με την περιστρεφόμενη λάμα, μπορούν να εκτοξευτούν με υψηλή ταχύτητα

i) Κόβετε ένα μόνο αντικείμενο εργασίας τη

φορά. Τα αντικείμενα εργασίας που είναι στοιβαγμένα το ένα πάνω στο άλλο δεν μπορούν να συσφιχτούν ή να συγκρατηθούν σωστά και μπορεί κατά την κοπή να προ- καλέσουν κόλλημα της λεπίδας ή να γλιστρήσουν. j) Προσέχετε ώστε πριν τη χρήση το φαλτσοπρί- ονο να βρίσκεται πάνω σε μια επίπεδη και στα- θερή επιφάνεια εργασίας. Μια επίπεδη και σταθερή επιφάνεια εργασίας μειώνει τον κίνδυνο αποσταθεροποί- ησης του φαλτσοπρίονου. k) Σχεδιάζετε εκ των προτέρων την εργασία σας. Προσέχετε σε κάθε ρύθμιση της κλίσης της λά- μας πριονιού ή της γωνίας λοξής κοπής ώστε ο κινητός αναστολέας να έχει ρυθμιστεί σωστά και να υποστηρίζει το αντικείμενο εργασίας, χωρίς να έρχεται σε επαφή με τη λάμα ή με την προστατευτική καλύπτρα.65GR/CY Χωρίς να ενεργοποιήσετε το μηχάνημα και χωρίς αντικεί- μενο εργασίας πάνω στη βάση πρέπει να προσομοιώσετε μια πλήρη κίνηση κοπής της λάμας πριονιού, για να δι- ασφαλίσετε ότι δεν θα προκύψουν εμπόδια ή ο κίνδυνος κοπής του αναστολέα. l) Σε περίπτωση αντικειμένων εργασίας τα οποία είναι πλατύτερα από την πάνω πλευρά της βά- σης, προσέχετε να παρέχετε κατάλληλη υπο- στήριξη, π.χ. με χρήση επεκτάσεων της βάσης ή ειδικών καβαλέτων. Τα αντικείμενα εργασίας που είναι μακρύτερα ή πλατύτερα από τη βάση του φαλτσο- πρίονου μπορούν να ανατραπούν αν δεν στηρίζονται σταθερά. Σε περίπτωση που ανατραπεί ένα κομμάτι ξύλο που έχει αποκοπεί ή το αντικείμενο εργασίας, αυτό μπο- ρεί να ανυψώσει την κάτω προστατευτική καλύπτρα ή να εκτοξευτεί εκτός ελέγχου από την περιστρεφόμενη λάμα. m) Μη χρησιμοποιήσετε ποτέ άλλο άτομο ως υπο- κατάστατο επέκτασης βάσης ή ως πρόσθετο στήριγμα. Μια ασταθής στήριξη του αντικειμένου εργα- σίας μπορεί να προκαλέσει κόλλημα της λάμας. Επίσης μπορεί το αντικείμενο εργασίας να μετακινηθεί κατά τη διάρκεια της κοπής και να τραβήξει τον βοηθό προς την περιστρεφόμενη λάμα. n) Το κομμάτι που έχει αποκοπεί δεν επιτρέπεται να πιέζεται προς την περιστρεφόμενη λάμα πριονιού. Αν υπάρχει λίγος χώρος, π.χ. σε περίπτωση χρήσης διαμήκων αναστολέων, μπορεί το αποκομμένο κομμάτι να σφηνώσει στη λάμα και να εκτιναχτεί βίαια. o) Χρησιμοποιείτε πάντα έναν σφιγκτήρα ή κα- τάλληλη διάταξη για να υποστηρίξετε σωστά υλικό με κυκλική διατομή όπως ράβδους ή σω- λήνες. Οι ράβδοι τείνουν κατά την κοπή να κυλούν και να απομακρύνονται και τότε η λάμα μπορεί να «μαγκώ- σει» και το αντικείμενο εργασίας με το χέρι σας μπορεί να τραβηχτεί προς τη λάμα. p) Αφήστε να φθάσει η λάμα την πλήρη ταχύτητα περιστροφής της πριν κόψετε το αντικείμενο ερ- γασίας. Με αυτόν τον τρόπο μειώνεται ο κίνδυνος να εκτοξευτεί το αντικείμενο εργασίας. q) Αν κολλήσει το αντικείμενο εργασίας ή μπλο- καριστεί η λάμα, απενεργοποιήστε το φαλτσο- πρίονο. Περιμένετε να ακινητοποιηθούν όλα τα κινητά μέρη, αφαιρέστε το φις από την πρίζα και/ή αφαιρέστε την επαναφορτιζόμενη μπατα- ρία. Κατόπιν αφαιρέστε το σφηνωμένο υλικό. Αν σε μια τέτοια περίπτωση μπλοκαρίσματος συνεχίσετε την κοπή με το πριόνι, μπορεί να προκληθεί απώλεια του ελέγχου ή ζημιές στο φαλτσοπρίονο. r) Μετά την ολοκλήρωση της κοπής αφήστε ελεύθε- ρο τον διακόπτη, κρατήστε την κεφαλή πριονιού κατεβασμένη και περιμένετε να ακινητοποιηθεί η λάμα πριν αφαιρέσετε το αποκομμένο κομμάτι. Eίναι πολύ επικίνδυνο να πλησιάζετε στο χέρι σας στη λάμα πριονιού που κινείται έως ότου σταματήσει τελείως. s) Κρατάτε καλά τη χειρολαβή αν θέλετε να εκτε- λέσετε μια μη πλήρη κοπή με το πριόνι ή όταν αφήσετε ελεύθερο τον διακόπτη, πριν φθάσει η κεφαλή πριονιού την κάτω θέση της. Από τη δράση πέδησης του πριονιού μπορεί η κεφαλή πριονιού να τραβηχτεί απότομα προς τα κάτω, κάτι που προκαλεί κίνδυνο τραυματισμού. Υποδείξεις ασφαλείας για το χειρισμό των λαμών

1. Μη χρησιμοποιείτε λάμες πριονιού που έχουν υποστεί

ζημιά ή παραμόρφωση.

2. Μη χρησιμοποιείτε λάμες πριονιού που παρουσιάζουν

ρωγμές. Αποσύρετε από τη χρήση λάμες πριονιού που παρουσιάζουν ρωγμές. Δεν επιτρέπεται επισκευή.

3. Μη χρησιμοποιείτε λάμες πριονιού από χάλυβα υψηλής

4. Ελέγχετε την κατάσταση της λάμας πριονιού πριν χρησι-

μοποιήσετε το πριόνι εγκάρσιας και συρόμενης κοπής.

5. Να χρησιμοποιείτε μόνο λάμες πριονιού οι οποίες είναι

κατάλληλες για το υλικό που πρόκειται να κόψετε.

6. Χρησιμοποιείτε μόνο τις λάμες πριονιού που καθορίζει ο

κατασκευαστής. Οι λάμες πριονιού που προορίζονται για την επεξεργα- σία ξύλου ή παρόμοιων υλικών πρέπει να συμμορφώνο- νται με το πρότυπο EN 847-1.

7. Μη χρησιμοποιείτε λάμες πριονιού από χάλυβα υψηλής

8. Να χρησιμοποιείτε μόνο λάμες πριονιού των οποίων ο

μέγιστος επιτρεπόμενος αριθμός στροφών είναι μεγαλύτε- ρος ή ίσος με το μέγιστο αριθμό στροφών της ατράκτου της συσκευής και οι οποίες είναι κατάλληλες για το υλικό που πρόκειται να κόψετε.

9. Προσέξτε την κατεύθυνση περιστροφής της λάμας πρι-

10. Να τοποθετείτε λάμες πριονιού μόνον όταν είστε εξοικειω-

μένος με το χειρισμό τους.

11. Να τηρείτε τον περιορισμό του μέγιστου αριθμού στρο-

φών. Δεν επιτρέπεται η υπέρβαση του μέγιστου αριθμού στροφών που αναφέρεται πάνω στη λάμα πριονιού. Αν αναφέρεται, να τηρείτε την περιοχή αριθμού στροφών.

12. Να καθαρίζετε τις επιφάνειες σύσφιξης από βρομιές,

γράσα, λάδια και νερό.

13. Μη χρησιμοποιείτε μη στερεωμένους δακτυλίους ή χιτώ-

νια μείωσης για τη μείωση της διαμέτρου οπών σε λάμες

14. Να προσέχετε ώστε οι στερεωμένοι δακτύλιοι μείωσης για

την ασφάλιση της λάμας πριονιού να έχουν την ίδια διά- μετρο και τουλάχιστον το 1/3 της διαμέτρου κοπής.

15. Να βεβαιώνεστε ότι οι στερεωμένοι δακτύλιοι μείωσης εί-

ναι παράλληλοι μεταξύ τους.

16. Να χειρίζεστε με προσοχή τις λάμες πριονιού. Να τις δι-

ατηρείτε καλύτερα στην αρχική συσκευασία ή σε ειδικές θήκες. Να φοράτε προστατευτικά γάντια, για βελτιωμένη ασφάλεια λαβής και μειωμένο κίνδυνο τραυματισμού.

17. Πριν τη χρήση των λαμών πριονιού να βεβαιώνεστε ότι

όλες οι προστατευτικές διατάξεις είναι σωστά στερεωμέ-

18. Να βεβαιώνεστε πριν τη χρήση, ότι η χρησιμοποιούμενη

λάμα πριονιού συμμορφώνεται με τις τεχνικές απαιτήσεις αυτής της συσκευής με βάση και είναι σωστά στερεωμένη.

19. Να χρησιμοποιείτε τη συμπεριλαμβανόμενη λάμα πριο-

νιού μόνο για εργασίες κοπής σε ξύλο, ποτέ για επεξερ- γασία μετάλλων.

20. Να χρησιμοποιείτε μόνο λάμα πριονιού με διάμετρο που

αντιστοιχεί στα στοιχεία που αναφέρονται πάνω στο πρι- όνι.66 GR/CY

21. Χρησιμοποιείτε πρόσθετα υποθέματα αντικειμένου εργα-

σίας, αν αυτό είναι απαραίτητο για την ευστάθεια του αντικειμένου εργασίας.

22. Οι επεκτάσεις του υποθέματος αντικειμένου εργασίας

πρέπει κατά την εργασία να είναι πάντα στερεωμένες και να χρησιμοποιούνται.

23. Αντικαθιστάτε τα ένθετα βάσης που έχουν φθαρεί!

24. Αποφεύγετε την υπερθέρμανση των δοντιών του πριονιού.

25. Αποφεύγετε κατά την κοπή πλαστικών να λιώνετε το πλα-

Για το σκοπό αυτόν χρησιμοποιείτε τη σωστή λάμα πριο- νιού. Αντικαθιστάτε έγκαιρα τις λάμες πριονιού που έχουν υποστεί ζημιά ή φθορά. Αν υπερθερμανθεί η λάμα πριονιού, σταματήστε το μηχά- νημα. Αφήστε πρώτα να κρυώσει η λάμα πριονιού, πριν εργαστείτε πάλι με τη συσκευή. Προσοχή: Ακτινοβολία λέιζερ Μην κοιτάζετε μέσα στην ακτίνα Κατηγορία λέιζερ 2 Προστατεύετε τον εαυτό σας και το περιβάλλον λαμ- βάνοντας μέτρα προφύλαξης από κινδύνους ατυ-

• Μην κοιτάζετε απευθείας με απροστάτευτα μάτια μέσα στην ακτίνα λέιζερ.

• Ποτέ μην κοιτάζετε απευθείας μέσα στη διαδρομή της ακτί-

• Μην κατευθύνετε ποτέ την ακτίνα λέιζερ σε ανακλαστικές επιφάνειες και σε άτομα ή ζώα. Ακόμα και μια ακτίνα λέιζερ χαμηλής ισχύος μπορεί να προξενήσει ζημιές στο μάτι.

• Προσοχή - αν ακολουθείτε μεθόδους εργασίας διαφορετι- κές από αυτές που αναφέρονται εδώ, αυτό μπορεί να επιφέ- ρει επικίνδυνη έκθεση σε ακτινοβολία.

• Ποτέ μην ανοίξετε τη μονάδα λέιζερ. Θα μπορούσε να προ- κύψει μη αναμενόμενη έκθεση σε ακτινοβολία.

• Το λέιζερ δεν επιτρέπεται να αντικατασταθεί με μονάδα λέι- ζερ άλλου τύπου.

• Επισκευές στο λέιζερ επιτρέπεται να πραγματοποιούνται μόνο από τον κατασκευαστή του λέιζερ ή από εξουσιοδο- τημένο αντιπρόσωπο. Υπολειπόμενοι κίνδυνοι Το ηλεκτρικό εργαλείο έχει κατασκευαστεί σύμφω- να με τις τελευταίες εξελίξεις της τεχνολογίας και βάσει των καθιερωμένων τεχνικών κανόνων ασφα- λείας. Ωστόσο, κατά την εργασία μπορεί να προκύ- ψουν μεμονωμένοι υπολειπόμενοι κίνδυνοι.

• Διακινδύνευση για την υγεία από ηλεκτρικό ρεύμα σε περί- πτωση χρήσης ακατάλληλων καλωδίων ρεύματος.

• Επιπλέον, μπορεί παρά όλες τις λαμβανόμενες προφυλά- ξεις να προκύψουν μη προφανείς υπολειπόμενοι κίνδυνοι.

• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστοποιηθούν όταν τηρούνται οι «Υποδείξεις ασφαλείας» και η «Προβλε- πόμενη χρήση», καθώς και οι οδηγίες χειρισμού.

• Μην καταπονείτε άσκοπα το μηχάνημα: η πολύ ισχυρή πίε- ση κατά την κοπή προξενεί γρήγορα ζημιά στη λάμα πριο- νιού, πράγμα που προκαλεί υποβάθμιση της απόδοσης του μηχανήματος κατά την επεξεργασία και μειωμένη ακρίβεια

• Κατά την κοπή πλαστικών υλικών να χρησιμοποιείτε πάντα σφιγκτήρες: τα εξαρτήματα που πρόκειται να κοπούν πρέπει πάντα να στερεώνονται ανάμεσα στους σφιγκτήρες.

• Αποφεύγετε αθέλητη θέση σε λειτουργία του μηχανήματος: κατά την εισαγωγή του φις στην πρίζα δεν επιτρέπεται να είναι πατημένο το πλήκτρο έναρξης λειτουργίας.

• Να χρησιμοποιείτε το εργαλείο που συνιστάται στο παρόν εγχειρίδιο. Έτσι απολαμβάνετε πάντα τη μέγιστη απόδοση από το μηχάνημά σας.

• Τα χέρια δεν επιτρέπεται να εισέρχονται στην περιοχή εργα- σίας, όταν είναι σε λειτουργία το εργαλείο.

• Πριν πραγματοποιήσετε εργασίες ρύθμισης ή συντήρησης, αφήστε το κουμπί εκκίνησης και αποσυνδέστε το φις από

Προειδοποίηση! Αυτό το ηλεκτρικό εργαλείο παράγει ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορι- σμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κα- τασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

7. Τεχνικά χαρακτηριστικά

Μοτέρ εναλλασσόμενου ρεύματος ...........220 - 240 V

50Hz Ονομαστική ισχύςg S1............................................. 1700 Watt Τρόπος λειτουργίας ...................................... S6 25%* 2000W Αριθμός στροφών χωρίς φορτίο n

• Τρόπος λειτουργίας S6, αδιάλειπτη περιοδική λειτουργία. Η λειτουργία αποτελείται από ένα χρονικό διάστημα εκκίνησης, ένα χρονικό διάστημα με σταθερό φορτίο και ένα χρονικό δι- άστημα λειτουργίας χωρίς φορτίο. Ο κύκλος δραστηριότητας είναι 10 λεπτά, η σχετική διάρκεια ενεργοποιημένης κατάστα- σης είναι 25% του κύκλου δραστηριότητας. Το τεμάχιο εργασίας πρέπει να έχει τουλάχιστον ύψος 3 mm και πλάτος 10 mm.67GR/CY Προσέχετε το τεάχιο εργασία να στερεώνεται πά- ντα ε τη διάταξη σύσφιξη.

Οι τιμές θορύβου μετρήθηκαν βάσει του προτύπου EN 62841. Στάθη ηχητική πίεση L

................... 96,5 dB(A) Αβεβαιότητα K

..............................................3 dB Στάθη ηχητική ισχύο L

................ 109,5 dB(A) Αβεβαιότητα K

.............................................3 dB Φοράτε ωτασπίδε. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια

Οι αναφερόμενες τιμές εκπομπών θορύβου έχουν μετρηθεί σύμφωνα με μια πρότυπη διαδικασία ελέγχου και μπορούν να χρησιμοποιηθούν για τη σύγκριση ενός ηλεκτρικού εργαλείου με ένα άλλο. Οι αναφερόμενες τιμές εκπομπών θορύβου μπορούν να χρη- σιμοποιηθούν και για μια προσωρινή αξιολόγηση της κατα-

• Κατά τη χρήση του ηλεκτρικού εργαλείου στην πράξη, οι τιμές εκπομπών θορύβου μπορεί να αποκλίνουν από την αναφερόμενη τιμή, ανάλογα με τον τρόπο και μέθοδο χρή- σης του ηλεκτρικού εργαλείου, και ιδιαιτέρως, τον τρόπο επεξεργασίας του αντικειμένου εργασίας.

• Προσπαθείτε να διατηρείτε όσο το δυνατόν μικρότερη την καταπόνηση. Παραδείγματα μέτρων για περιορισμό του χρόνου εργασίας. Για την εκτίμηση της καταπόνησης πρέπει να λαμβάνονται υπόψη όλα τα μέρη του κύκλου λειτουργίας (για παράδειγμα, τα χρονικά διαστήματα κατά τα οποία το εργαλείο είναι απενεργοποιημένο, και αυτά κατά τα οποία είναι ενεργοποιημένο αλλά λειτουργεί χωρίς φορτίο).

8. Πριν από τη θέση σε λειτουργία

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συ-

• Απομακρύνετε το υλικό συσκευασίας καθώς και τις ασφάλει- ες συσκευασίας/και μεταφοράς (εφόσον υπάρχουν).

• Ελέγξτε εάν είναι πλήρης η παράδοση.

• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές από τη μεταφορά.

• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της

Η συσκευή και τα υλικά συσκευασία δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν ε πλαστικέ σακούλε, εβράνε και ικροεξαρτήατα! Υπάρχει κίνδυνο κατάποση και κίνδυνο ασφυξία!

• Το μηχάνημα πρέπει να εγκαθίσταται με σταθερότητα. Ασφα- λίζετε το μηχάνημα με τη βοήθεια των οπών στη σταθερή βάση πριονιού (15) και 4 βιδών (δεν συμπεριλαμβάνονται στο αντικείμενο παράδοσης) πάνω σε έναν πάγκο εργασίας, ένα πλαίσιο βάσης κλπ.

• Τραβήξτε τελείως έξω την προεγκατεστημένη ασφάλιση ανα- τροπής (36) και ασφαλίστε την πλήρως με τη βοήθεια του κλειδιού Άλεν (D).

• Ρυθμίστε τη βίδα προσαρμογής (38) στο επίπεδο της πλά- κας τραπεζιού, ώστε να αποφεύγετε ανατροπή του μηχανή-

• Πριν τη θέση σε λειτουργία πρέπει να έχουν εγκατασταθεί κανονικά όλα τα καλύμματα και οι διατάξεις ασφαλείας.

• Η λάμα πριονιού πρέπει να μπορεί να κινείται ελεύθερα.

• Αν επεξεργάζεστε ξύλο που έχει ήδη χρησιμοποιηθεί, προ- σέχετε για ξένα σώματα όπως π.χ. καρφιά ή βίδες κλπ.

• Πριν πατήσετε το διακόπτη ενεργοποίησης/ απενεργοποίη- σης, βεβαιωθείτε ότι η λάμα πριονιού έχει εγκατασταθεί σω- στά και τα κινητά μέρη μπορούν να κινούνται εύκολα.

• Βεβαιωθείτε πριν από τη σύνδεση του μηχανήματος, ότι τα στοιχεία στην πινακίδα τύπου συμφωνούν με τα στοιχεία του δικτύου τροφοδοσίας.

8.1 Έλεγχο διάταξη ασφαλεία κινητού προστα-

τευτικού λάα πριονιού (5) Το προστατευτικό λάμας πριονιού προστατεύει από αθέλητη επαφή με τη λάμα πριονιού και από εκτινασσόμενα πριονίδια. Ελέγξτε τη λειτουργία Για το σκοπό αυτόν, κατεβάστε το πριόνι προς τα κάτω:

• Το προστατευτικό λάμας πριονιού πρέπει να ελευθερώνει τη λάμα πριονιού κατά το κατέβασμα, χωρίς να αγγίζει άλλα εξαρτήματα.

• Κατά το ανέβασμα του πριονιού στην αρχική θέση, πρέπει το προστατευτικό λάμας πριονιού να καλύπτει αυτόματα τη λάμα πριονιού.

9.1 Στήσιο του πριονιού εγκάρσια και συρόε-

νη κοπή (εικ.1/2/4/5)

• Για τη ρύθμιση της περιστρεφόμενης βάσης (14) λασκάρετε τη χειρολαβή (11) περ. 2 στροφές και με το δείκτη σας τρα- βήξτε προς τα πάνω τον κάτω μοχλό θέσεων μανδάλωσης (35).

• Περιστρέψτε την περιστρεφόμενη βάση (14) και τον δείκτη (12) στις επιθυμητές μοίρες της κλίμακας (13) και ακινητο- ποιήστε τη με τη χειρολαβή (11).

• Πιέζοντας ελαφρά προς τα κάτω την κεφαλή του εργαλείου (4) και, ταυτόχρονα, τραβώντας και περιστρέφοντας τον πείρο ασφάλισης (23) από τη βάση του κινητήρα, ο πείρος ασφάλισης (23) ασφαλίζεται στην ανώτερη θέση και το πρι- όνι απασφαλίζεται από την χαμηλότερη θέση.

• Περιστρέψτε τον πείρο ασφάλισης (23) κατά 90 μοίρες, προκειμένου να τον ασφαλίσετε στην απασφαλισμένη θέση.

• Μετακινήστε προς τα πάνω την κεφαλή του εργαλείου (4).

• Οι διατάξεις σύσφιξης (7) μπορούν να στερεωθούν και στις δύο πλευρές της σταθερής βάσης πριονιού (15). Τοποθετή- στε τις διατάξεις σύσφιξης (7) στις προβλεπόμενες για τον σκοπό αυτόν οπές στην πίσω πλευρά της ράγας αναστο- λέα (16) και ασφαλίστε τις με τις βίδες αστεροειδούς λαβής (7a). Για λοξές κοπές 0°- 45° πρέπει η διάταξη σύσφιξης (7) να εγκαθίσταται μόνο σε μία πλευρά (δεξιά) (βλ. εικόνα 11-12).68 GR/CY

• Μπορείτε να ρυθμίσετε την κλίση της κεφαλής του εργαλείου (4) σε μέγ. 45° προς τα αριστερά, λασκάροντας τη βίδα ακινητοποίησης (22).

• Τα υποθέματα αντικειμένου εργασίας (8) πρέπει κατά την ερ- γασία να είναι πάντα στερεωμένα και να χρησιμοποιούνται. Ρυθμίστε την επιθυμητή προεκβολή λασκάροντας τη βίδα στερέωσης (9). Κατόπιν σφίξτε πάλι καλά τη βίδα στερέω- σης (9).

9.2 Σάκος συλλογής πριονιδιών (εικ. 1/22)

Το πριόνι είναι εξοπλισμένο με ένα σάκο συλλογής πριονιδιών (17). Πιέστε τα πτερύγια του μεταλλικού δακτυλίου του σάκου σκό- νης και τοποθετήστε τον σάκο στο άνοιγμα εξαγωγής στην περιοχή του μοτέρ. Ο σάκος συλλογής πριονιδιών (17) μπορεί να εκκενωθεί μέσω του φερμουάρ στην κάτω πλευρά.

9.2.1 Σύνδεση σε εξωτερική διάταξη αποκονίωσης

• Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης στην εγκατά- σταση αποκονίωσης.

• Η διάταξη αναρρόφησης πρέπει να είναι κατάλληλη για το υλικό προς κατεργασία.

• Χρησιμοποιείτε μια ειδική διάταξη αναρρόφησης για την αναρρόφηση ιδιαίτερα επιβλαβούς για την υγεία ή καρκι- νογόνους σκόνης.

9.3 Λεπτομερής ρύθμιση του αναστολέα για κάθετη

κοπή 90° (εικ. 1/2/5/6) Απαιτούμενο εργαλείο: - Κλειδί Άλεν 6 mm - Διπλό γερμανικό κλειδί SW13 (δεν περιλαμβάνεται στο εύ- ρος παράδοσης)

• Ή γωνία-οδηγός δεν περιλαμβάνεται στο αντικεί- μενο παράδοσης.

• Κατεβάστε την κεφαλή του εργαλείου (4) και ακινητοποιήστε τη με τον πείρο ασφάλισης (23).

• Λασκάρετε τη βίδα ακινητοποίησης (22).

• Τοποθετήστε τη γωνία-οδηγό (A) ανάμεσα στη λάμα πριο- νιού (6) και στην περιστρεφόμενη βάση (14).

• Λασκάρετε το κόντρα παξιμάδι (26a).

• Ρυθμίστε τη βίδα ρύθμισης (26) τόσο, μέχρι η γωνία μεταξύ λάμας πριονιού (6) και περιστρεφόμενης βάσης (14) να ανέρχεται στις 90°.

• Σφίξτε πάλι καλά το κόντρα παξιμάδι (26a).

• Τέλος, ελέγξτε τη θέση της ένδειξης της γωνίας. Εφόσον απαιτείται, λασκάρετε τον δείκτη (19) με σταυροκατσάβιδο, τοποθετήστε τον στη θέση 0° της κλίμακας (18) και σφίξτε ξανά τη βίδα συγκράτησης.

9.4 Λεπτομερής ρύθμιση του αναστολέα για λοξή

κοπή 45° (εικ. 1/2/5/9/10) Απαιτούμενο εργαλείο: - Κλειδί Άλεν 6 mm - Διπλό γερμανικό κλειδί SW13 (δεν περιλαμβάνεται στο εύ- ρος παράδοσης)

• Ή γωνία-οδηγός δεν περιλαμβάνεται στο αντικεί- μενο παράδοσης.

• Κατεβάστε την κεφαλή του εργαλείου (4) και ακινητοποιήστε τη με τον πείρο ασφάλισης (23).

• Ακινητοποιήστε την περιστρεφόμενη βάση (14) στη θέση 0°.

Η κινητή ράγα αναστολέα (16a) πρέπει για τις φαλτσοκο- πές (κεφαλή πριονιού υπό κλίση) να ακινητοποιείται στην εξωτερική θέση. (Αριστερή πλευρά).

• Ανοίξτε τη βίδα ακινητοποίησης (16b) της κινητής ράγας αναστολέα (16a) και σπρώξτε την κινητή ράγα αναστολέα (16a) προς τα έξω.

• Η κινητή ράγα αναστολέα (16a) πρέπει να ακινητοποιείται τόσο μακριά από την πιο εσωτερική θέση, ώστε η απόσταση μεταξύ ράγας αναστολέα (16a) και λάμας πριονιού (6) να ανέρχεται σε τουλάχιστον 8 mm.

• Η κινητή ράγα αναστολέα (16a) πρέπει να βρίσκεται στην εσωτερική θέση (Δεξιά πλευρά).

• Ελέγξτε πριν από την κοπή, ότι δεν είναι δυνατή μια σύ- γκρουση μεταξύ της ράγας αναστολέα (16a) και της λάμας πριονιού (6).

• Λασκάρετε τη βίδα ακινητοποίησης (22) και με τη χειρολα- βή (1) ρυθμίστε την κλίση της κεφαλής του εργαλείου (4) προς τα αριστερά, τις 45°.

• Τοποθετήστε τη γωνία-οδηγό 45° (b) ανάμεσα στη λάμα πριονιού (6) και στην περιστρεφόμενη βάση (14).

• Λασκάρετε το κόντρα παξιμάδι (27a) και ρυθμίστε τη βίδα προσαρμογής (27) τόσο, μέχρι η γωνία μεταξύ λάμας πρι- ονιού (6) και περιστρεφόμενης βάσης (14) να ανέρχεται σε ακριβώς 45°.

• Σφίξτε πάλι καλά το κόντρα παξιμάδι (27a).

• Τέλος, ελέγξτε τη θέση της ένδειξης της γωνίας. Εφόσον απαιτείται, λασκάρετε τον δείκτη (19) με σταυροκατσάβιδο, τοποθετήστε τον στη θέση 45° της κλίμακας (18) και σφίξτε ξανά τη βίδα συγκράτησης.

10.1 Λειτουργία του λέιζερ (εικ. 18)

• Ενεργοποίηση: Πατήστε 1 φορά τον διακόπτη ενεργο- ποίησης/ απενεργοποίησης λέιζερ (33). Πάνω στο προς επεξεργασία αντικείμενο εργασίας προβάλλεται μια γραμμή λέιζερ η οποία καθοδηγεί με ακρίβεια την κοπή.

• Απενεργοποίηση: Πατήστε πάλι τον διακόπτη ενεργο- ποίησης/ απενεργοποίησης λέιζερ (33).

10.2 Περιορισμός βάθους κοπής (εικ. 3/13)

• Με τη βίδα (24) μπορεί να ρυθμιστεί αδιαβάθμητα το βά- θος κοπής. Για τον σκοπό αυτόν λασκάρετε το ραβδωτό πα- ξιμάδι (24a) στη βίδα. Ρυθμίστε το επιθυμητό βάθος κοπής βιδώνοντας ή ξεβιδώνοντας τη βίδα (24). Κατόπιν σφίξτε πάλι το ραβδωτό παξιμάδι (24a) στη βίδα (24).

• Ελέγξτε τη ρύθμιση με μια δοκιμαστική κοπή.

Για επαναλαμβανόμενες κοπές με το ίδιο μήκος μπορεί να ξε- διπλωθεί ο διαμήκης οδηγός (37). Ο διαμήκης οδηγός (37) μπορεί να χρησιμοποιηθεί στη δεξιά και στην αριστερή πλευ-

• Ανοίξτε το διαμήκη οδηγό (37) προς τα επάνω.69GR/CY

• Ξεβιδώστε τη βίδα ασφάλισης για το στήριγμα κατεργαζό- μενου τεμαχίου (9).

• Τραβήξτε το στήριγμα κατεργαζόμενου τεμαχίου (8) προς

• Ρυθμίστε το επιθυμητό μέγεθος μεταξύ του δίσκου του πριο- νιού και του διαμήκη οδηγού (37).

• Συσφίξτε ξανά τη βίδα ασφάλισης για το στήριγμα κατεργα- ζόμενου τεμαχίου (9).

• Εκτελέστε τα βήματα που περιγράφονται στα σημεία 10.4 έως 10.7.

10.4 Κάθετη κοπή 90° και περιστρεφόμενη βάση

0° (εικ. 1/2/7) Σε πλάτη κοπής έως περ. 100 mm μπορεί να στερεωθεί η λει- τουργία έλξης του πριονιού με τη βίδα ακινητοποίησης (20) στην πίσω θέση. Σε αυτή τη θέση μπορείτε να χρησιμοποιήσε- τε το εργαλείο στη λειτουργία κάθετης κοπής. Εάν το πλάτος κοπής είναι πάνω από 100 mm, πρέπει να φροντίσετε ώστε η βίδα ακινητοποίησης (20) να είναι χαλαρή και να κινείται η κεφαλή του εργαλείου (4).

Οι κινητές ράγες αναστολέα (16a) πρέπει να ακινητοποιούνται στην εσωτερική θέση για εγκάρσιες κοπές 90°.

• Ανοίξτε τις βίδες ακινητοποίησης (16b) των κινητών ραγών αναστολέα (16a) και σπρώξτε τις κινητές ράγες αναστολέα (16a) προς τα μέσα.

• Οι κινητές ράγες αναστολέα (16a) πρέπει να ακινητοποιού- νται τόσο μακριά από την πιο εσωτερική θέση, ώστε η μέγι- στη απόσταση μεταξύ των κινητών ραγών αναστολέα (16a) και της λάμας πριονιού (6) να ανέρχεται σε 8 mm.

• Ελέγξτε πριν από την κοπή, ότι δεν είναι δυνατή μια σύ- γκρουση μεταξύ των ρυθμιζόμενων ραγών αναστολέα (16a) και της λάμας πριονιού (6).

• Σφίξτε ξανά τις βίδες ακινητοποίησης (16b).

• Φέρτε την κεφαλή του εργαλείου (4) στην ανώτερη θέση.

• Σπρώξτε την κεφαλή του εργαλείου (4) από τη χειρολαβή (1) προς τα πίσω και αν χρειάζεται στερεώστε την σε αυτή τη θέση (ανάλογα με το πλάτος κοπής).

• Τοποθετήστε το ξύλο που θέλετε να κόψετε σε επαφή με τη ράγα αναστολέα (16) και πάνω στην περιστρεφόμενη βάση (14).

• Ακινητοποιήστε το υλικό με τις διατάξεις σύσφιξης (7) στη σταθερή βάση πριονιού (15), για να αποτρέψετε τη μετακί- νηση κατά τη διαδικασία κοπής.

• Απασφαλίστε τον διακόπτη ασφάλισης (3) και πατήστε τον διακόπτη ενεργοποίησης/ απενεργοποίησης (2) για να ενεργοποιήσετε το μοτέρ.

• Για σταθεροποιημένο οδηγό έλξης (21): Κινήστε την κεφαλή του εργαλείου (4) με τη χειρολαβή (1) ομαλά και με ελαφρά πίεση προς τα κάτω, έως ότου η λάμα πριονιού (6) ολοκληρώσει την κοπή μέσω του αντικειμένου εργασίας.

• Για μη σταθεροποιημένο οδηγό έλξης (21): Τρα- βήξτε την κεφαλή του εργαλείου (4) εντελώς προς τα μπρο- στά. Χαμηλώστε τη χειρολαβή (1) ομαλά και με ελαφρά πίεση τελείως προς τα κάτω. Κινήστε τώρα την κεφαλή του εργαλείου (4) αργά και ομαλά προς τα πίσω, έως ότου η λάμα πριονιού (6) ολοκληρώσει την κοπή μέσω του αντικει- μένου εργασίας.

• Μετά το τέλος της διαδικασίας κοπής, φέρτε την κεφαλή του εργαλείου ξανά στην επάνω θέση ηρεμίας και αφήστε ελεύ- θερο τον διακόπτη ενεργοποίησης/ απενεργοποίησης (2). Προσοχή! Λόγω του επανατατικού ελατηρίου η μηχανή μετακινείται αυτόματα προς τα επάνω. Μην αφήνετε τη χει- ρολαβή (1) μετά το τέλος της κοπής, αλλά μετακινήστε την κεφαλή της μηχανής αργά και ασκώντας ελαφρά πίεση.

10.5 Κάθετη κοπή 90° και περιστρεφόμενη βάση

0°- 45° (εικ. 1/7/8) Με το πριόνι εγκάρσιας και συρόμενης κοπής μπορείτε να πραγματοποιήσετε λοξές κοπές προς τα αριστερά και τα δεξιά σε γωνίες 0°-45° ως προς τη ράγα αναστολέα.

Η κινητή ράγα αναστολέα (16a) πρέπει να ακινητοποιείται στην εσωτερική θέση για εγκάρσιες κοπές 90°.

• Ανοίξτε τη βίδα ακινητοποίησης (16b) της κινητής ράγας αναστολέα (16a) και σπρώξτε την κινητή ράγα αναστολέα (16a) προς τα μέσα.

• Η κινητή ράγα αναστολέα (16a) πρέπει να ακινητοποιείται τόσο μακριά από την πιο εσωτερική θέση, ώστε η απόσταση μεταξύ ράγας αναστολέα (16a) και λάμας πριονιού (6) να ανέρχεται σε τουλάχιστον 8 mm.

• Ελέγξτε πριν από την κοπή, ότι δεν είναι δυνατή μια σύ- γκρουση μεταξύ της ράγας αναστολέα (16a) και της λάμας πριονιού (6).

• Σφίξτε ξανά τη βίδα ακινητοποίησης (16b).

• Λασκάρετε τη χειρολαβή (11), εφόσον είναι συσφιγμένη, τρα- βήξτε με τον δείκτη σας τον μοχλό θέσεων μανδάλωσης (35) προς τα πάνω και ρυθμίστε την περιστρεφόμενη βάση (14) με τη βοήθεια της χειρολαβής (11) στην επιθυμητή γωνία.

• Ο δείκτης (12) στην περιστρεφόμενη βάση πρέπει να συμ- φωνεί με την επιθυμητή γωνία της κλίμακας (13) στη σταθερή βάση πριονιού (15).

• Σφίξτε ξανά τη χειρολαβή (11) για να στερεώσετε την περι- στρεφόμενη βάση (14).

• Εκτελέστε την κοπή όπως περιγράφεται στο σημείο10.4.

10.6 Λοξή κοπή 0°- 45° και περιστρεφόμενη βάση

0° (εικ. 1/2/11) Με το πριόνι εγκάρσιας και συρόμενης κοπής μπορείτε να εκτελέσετε προς τα αριστερά λοξές κοπές 0°- 45° ως προς την επιφάνεια εργασίας.

Η κινητή ράγα αναστολέα (16a) πρέπει για τις φαλτσοκοπές (κεφαλή πριονιού υπό κλίση) να ακινητοποιείται στην εξωτερι- κή θέση. (Αριστερή πλευρά).

• Ανοίξτε τη βίδα ακινητοποίησης (16b) της κινητής ράγας αναστολέα (16a) και σπρώξτε την κινητή ράγα αναστολέα (16a) προς τα έξω.

• Η κινητή ράγα αναστολέα (16a) πρέπει να ακινητοποιείται τόσο μακριά από την πιο εσωτερική θέση, ώστε η απόσταση μεταξύ ράγας αναστολέα (16a) και λάμας πριονιού (6) να ανέρχεται σε τουλάχιστον 8 mm.

• Η κινητή ράγα αναστολέα (16a) πρέπει να βρίσκεται στην εσωτερική θέση (Δεξιά πλευρά).

• Ελέγξτε πριν από την κοπή, ότι δεν είναι δυνατή μια σύ- γκρουση μεταξύ της ράγας αναστολέα (16a) και της λάμας πριονιού (6).

• Σφίξτε ξανά τη βίδα ακινητοποίησης (16b).

• Φέρτε την κεφαλή του εργαλείου (4) στην υψηλότερη θέση.70 GR/CY

• Ακινητοποιήστε την περιστρεφόμενη βάση (14) στη θέση 0°.

• Λασκάρετε τη βίδα ακινητοποίησης (22) και με τη χειρολα- βή (1) ρυθμίστε την κλίση της κεφαλής του εργαλείου (4) προς τα αριστερά, μέχρι ο δείκτης (19) να δείξει την επιθυ- μητή γωνία στην κλίμακα (18).

• Σφίξτε ξανά τη βίδα ακινητοποίησης (22).

• Εκτελέστε την κοπή όπως περιγράφεται στο σημείο 10.4.

10.7 Λοξή κοπή 0°- 45° και περιστρεφόμενη βάση

0°- 45° (εικ. 2/4/12) Με το πριόνι εγκάρσιας και συρόμενης κοπής μπορείτε να εκτελέσετε λοξές κοπές προς τα αριστερά υπό γωνία 0°- 45° ως προς την επιφάνεια εργασίας και ταυτόχρονα 0°- 45° ως προς τη ράγα αναστολέα (σύνθετη λοξή κοπή).

Η κινητή ράγα αναστολέα (16a) πρέπει για τις φαλτσοκοπές (κεφαλή πριονιού υπό κλίση) να ακινητοποιείται στην εξωτερι- κή θέση. (Αριστερή πλευρά).

• Ανοίξτε τη βίδα ακινητοποίησης (16b) της κινητής ράγας αναστολέα (16a) και σπρώξτε την κινητή ράγα αναστολέα (16a) προς τα έξω.

• Η κινητή ράγα αναστολέα (16a) πρέπει να ακινητοποιείται τόσο μακριά από την πιο εσωτερική θέση, ώστε η απόσταση μεταξύ ράγας αναστολέα (16a) και λάμας πριονιού (6) να ανέρχεται σε τουλάχιστον 8 mm.

• Ελέγξτε πριν από την κοπή, ότι δεν είναι δυνατή μια σύ- γκρουση μεταξύ της ράγας αναστολέα (16a) και της λάμας πριονιού (6).

• Σφίξτε ξανά τη βίδα ακινητοποίησης (16b).

• Φέρτε την κεφαλή του εργαλείου (4) στην υψηλότερη θέση.

• Λασκάρετε την περιστρεφόμενη βάση (14) λασκάροντας τη χειρολαβή (11).

• Με τη χειρολαβή (11), ρυθμίστε την περιστρεφόμενη βάση (14) στην επιθυμητή γωνία (βλέπε σχετικά και το σημείο 10.5).

• Σφίξτε ξανά τη χειρολαβή (11) για να στερεώσετε την περι- στρεφόμενη βάση.

• Λασκάρετε τη βίδα ακινητοποίησης (22).

• Με τη χειρολαβή (1), ρυθμίστε την κλίση της κεφαλής του ερ- γαλείου (4) προς τα αριστερά στην επιθυμητή γωνία (βλέπε σχετικά και το σημείο 10.6).

• Σφίξτε ξανά τη βίδα ακινητοποίησης (22).

• Εκτελέστε την κοπή όπως περιγράφεται στο σημείο10.4.

m Προειδοποίηση! Πριν από κάθε ρύθμιση, συ- ντήρηση ή επισκευή, αποσυνδέετε το φις από την

11.1 Γενικά μέτρα συντήρησης

Σκουπίζετε περιστασιακά με ένα πανί ρινίσματα και σκόνη από το εργαλείο. Λαδώνετε μία φορά τον μήνα τα περιστρεφόμενα μέρη για παράταση της διάρκειας ζωής του εργαλείου. Μην λαδώνετε τον κινητήρα. Για τον καθαρισμό των πλαστικών, μην χρησιμοποιείτε καυστι-

11.2 Καθαρισμός διάταξης ασφαλείας κινητού

προστατευτικού λάμας πριονιού (5) Πριν από κάθε θέση σε λειτουργία ελέγχετε το προστατευτικό λάμας πριονιού για ακαθαρσίες. Απομακρύνετε τα πριονίδια και τα θραύσματα ξύλου με τη βο- ήθεια ενός πινέλου ή παρόμοιου κατάλληλου εργαλείου.

11.3 Αλλαγή ενθέτου βάσης

Αν έχει υποστεί ζημιά το ένθετο βάσης (10), υπάρχει κίνδυνος να σφηνώσουν μικρά αντικείμενα ανάμεσα στο ένθετο βάσης και στη λάμα πριονιού και να μπλοκάρουν τη λάμα πριο- νιού. Να αντικαθιστάτε άμεσα τα ένθετα βάσης που έχουν υποστεί ζημιά!

1. Ξεβιδώστε τις βίδες στο ένθετο βάσης. Αν χρειαστεί περι-

στρέψτε την περιστρεφόμενη βάση και δώστε κλίση στην κεφαλή πριονιού για να μπορέσετε να φθάσετε στις βίδες.

2. Αφαιρέστε το ένθετο βάσης.

3. Τοποθετήστε νέο ένθετο βάσης.

4. Σφίξτε τις βίδες στο ένθετο βάσης.

11.4 Επιθεώρηση ψηκτρών

Ελέγχετε τις ψήκτρες σε ένα καινούργιο εργαλείο μετά τις πρώ- τες 50 ώρες λειτουργίας ή όταν τοποθετούνται καινούργιες ψήκτρες. Μετά τον πρώτο έλεγχο, ελέγχετε κάθε 10 ώρες λει-

Εάν το καρβουνάκι έχει φθαρεί και έχει φτάσει σε μήκος 6 mm, εάν έχει καεί ή έχει υποστεί ζημιά το ελατήριο ή το σύρμα, πρέ- πει να αντικαταστήσετε και τις δύο ψήκτρες. Εάν οι ψήκτρες θεωρηθούν μετά την αφαίρεση ικανές για χρήση, μπορείτε να τις επανατοποθετήσετε. Για τη συντήρηση των ψηκτρών άνθρακα ανοίξτε και τις δύο ασφαλίσεις (όπως απεικονίζεται στην εικόνα 21) περιστρέφο- ντας αριστερόστροφα. Κατόπιν αφαιρέστε τις ψήκτρες άνθρα-

Εισάγετε πάλι τις ψήκτρες άνθρακα με αντίστροφή σειρά ενερ-

11.5 Αντικατάσταση της λάμας πριονιού

(εικ. 1/2/14-17) Αποσυνδέστε το φις από την πρίζα!

Φοράτε γάντια για την αλλαγή της λάμας πριονιού! Κίνδυνος τραυματισμού!

• Ανεβάστε την κεφαλή του εργαλείου (4) και ακινητοποιήστε τη με τον πείρο ασφάλισης (23).

• Λασκάρετε τη βίδα στερέωσης (5a) του καλύμματος χρησι- μοποιώντας ένα σταυροκατσάβιδο. ΥΠΌΔΕΙΞΉ ΠΡΌΕΙΔΌΠΌΙΉΣΉΣ! Μην ξεβιδώσετε τελείως αυτή τη βίδα.

• Μετακινήστε το προστατευτικό λάμας πριονιού (5) τόσο προς τα πάνω, ώστε το προστατευτικό λάμας πριονιού (5) να είναι πάνω από τη βίδα φλάντζας (28).

• Με το ένα χέρι τοποθετήστε το κλειδί Άλεν (C) στη βίδα φλά- ντζας (28).

• Κρατήστε σταθερά το κλειδί Άλεν (C) και κλείστε αργά το προστατευτικό λάμας πριονιού (5), έως ότου αυτό να είναι σε επαφή με το κλειδί Άλεν (C).71GR/CY

• Πιέστε σταθερά την ασφάλιση άξονα πριονιού (30) και πε- ριστρέψτε τη βίδα φλάντζας (28) αργά δεξιόστροφα. Μετά από το πολύ μία στροφή ασφαλίζει η ασφάλιση άξονα πρι- ονιού (30).

• Τώρα χρησιμοποιώντας λίγο περισσότερη δύναμη λασκάρε- τε τη βίδα φλάντζας (28) δεξιόστροφα.

• Ξεβιδώστε τελείως τη βίδα φλάντζας (28) και αφαιρέστε την εξωτερική φλάντζα (29).

• Αφαιρέστε τη λάμα πριονιού (6) από την εσωτερική φλάντζα (31) και τραβήξτε την προς τα κάτω.

• Καθαρίστε προσεκτικά τη βίδα φλάντζας, (28), την εξωτερι- κή φλάντζα (29) και την εσωτερική φλάντζα (31).

• Εισάγετε τη νέα λάμα πριονιού (6) με αντίστροφη σειρά ενερ- γειών και σφίξτε την.

• Μετακινήστε το προστατευτικό λάμας πριονιού (5) τόσο προς τα κάτω, ώστε το προστατευτικό λάμας πριονιού (5) να αγκιστρωθεί στη βίδα στερέωση (5a).

• Σφίξτε ξανά τη βίδα στερέωσης (5a).

Προσοχή! Οι λοξοτμήσεις κοπής των δοντιών δηλ. η κατεύ- θυνση περιστροφής της λάμας πριονιού (6), πρέπει να συμ- φωνεί με την κατεύθυνση του βέλους πάνω στο περίβλημα.

• Πριν από την περαιτέρω εργασία, ελέγξτε τη λειτουργικότητα των προστατευτικών διατάξεων.

Μετά από κάθε αλλαγή λάμας πριονιού ελέγξτε αν η λάμα πριονιού (6) τόσο σε κατακόρυφη θέση όσο και σε κλίση 45° κινείται ελεύθερα μέσα στο ένθετο βάσης (10).

Η αλλαγή και ευθυγράμμιση της λάμας πριονιού (6) πρέπει να γίνει κανονικά.

11.6 Ρύθμιση του λέιζερ (εικ. 19-20)

Σε περίπτωση που το λέιζερ (32) δεν δείχνει πια τη σωστή γραμμή κοπής, μπορείτε να το ρυθμίσετε. Για τον σκοπό αυ- τόν ανοίξτε τις βίδες (32b) και απομακρύνετε το μπροστινό κάλυμμα (32a). Λασκάρετε τις σταυρόβιδες (E) και ρυθμίστε το λέιζερ με πλευρική μετακίνηση έτσι ώστε η ακτίνα λέιζερ να συναντά τα δόντια κοπής της λάμας πριονιού (6). Αφού έχετε ρυθμίσει και σφίξει το λέιζερ, εγκαταστήστε το μπροστινό κάλυμμα και σφίξτε για το σκοπό αυτό και τις δύο βίδες (32b) με το χέρι.

11.7 Ενημέρωση για το σέρβις

Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπό- κεινται σε κοινή φθροά ή ότι χρειάζονται τα ακόλουθα ανα-

Φθειρόμενα εξαρτήματα*: Ψήκτρες άνθρακα, λάμα πριονιού, ένθετα βάσης, σάκοι συλλογής πριονιδιού

• δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!

• Σφίξτε τη χειρολαβή (11) για να στερεώσετε την περιστρεφό- μενη βάση (14).

• Πιέστε την κεφαλή του εργαλείου (4) προς τα κάτω και ακινη- τοποιήστε την με τον πείρο ασφάλισης (23). Το πριόνι έχει τώρα ασφαλίσει στην κάτω θέση.

• Ακινητοποιήστε τη λειτουργία έλξης του πριονιού με τη βίδα ακινητοποίησης για οδηγό έλξης (20) στην πιο πίσω θέση.

• Μεταφέρετε το μηχάνημα κρατώντας το από τη σταθερή βάση πριονιού (15).

• Για το νέο στήσιμο του μηχανήματος, προχωρήστε όπως πε- ριγράφεται στο κεφάλαιο 8 και 9.

Φυλάτε το εργαλείο και τα αξεσουάρ του σε σκοτεινό, στεγνό χώρο χωρίς παγετό και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης βρίσκεται μεταξύ 5 και 30˚C. Φυλάτε το ηλεκτρικό εργαλείο στη γνήσια συσκευασία. Καλύψτε το ηλεκτρικό εργαλείο, για προστασία από σκόνη ή

Φυλάτε τις οδηγίες χρήσης μαζί με το ηλεκτρικό εργαλείο.

14. Ύνδεση στο ηλεκτρικό ρεύμα

Ό εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειτουργία. Ή σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Ή σύνδεση στο δίκτυο από την πλευρά του πελάτη καθώς και το χρησιμοποιούμενο καλώδιο επέκτασης πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

• Το προϊόν ικανοποιεί τις απαιτήσεις κατά EN 61000-3-11 και υπόκειται σε ειδικούς όρους σύνδεσης. Αυτό σημαίνει ότι δεν επιτρέπεται η χρήση σε οποιαδήποτε ελεύθερα επιλέ- ξιμα σημεία σύνδεσης.

• Η συσκευή μπορεί, σε περίπτωση δυσμενών συνθηκών ηλε- κτρικού δικτύου, να προκαλέσει προσωρινές διακυμάνσεις

• Το προϊόν προβλέπεται αποκλειστικά και μόνο για χρήση σε σημεία σύνδεση, τα οποία a) δεν υπολείπονται μιας μέγιστης επιτρεπόμενης αντίστα- σης δικτύου “Z” (Zmax = 0.339 Ω) , ή b) έχουν δυνατότητα φορτίου συνεχούς ρεύματος του δικτύου τουλάχιστον 100 A ανά φάση.

• Ως χρήστης πρέπει να βεβαιώνεστε, εάν χρειάζεται σε συνεν- νόηση με την εταιρεία παροχής ηλεκτρικής ενέργειας, ότι το σημείο σύνδεσής σας, στο οποίο θέλετε να χρησιμοποιείτε το προϊόν, ικανοποιεί μία εκ των δύο αναφερόμενων απαι- τήσεων a) ή b). Σημαντικές υποδείξεις Σε περίπτωση υπερφόρτωσης του μοτέρ, αυτό απενεργοποι- είται αυτόματα. Μετά από κάποιο χρόνο ψύξης (μεταβλητής διάρκειας) το μοτέρ μπορεί να ενεργοποιηθεί πάλι. Βλάβη στο καλώδιο ηλεκτρικής σύνδεσης Στα καλώδια ηλεκτρικής σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση. Οι σχετικές αιτίες μπορεί να είναι:

• Θέσεις πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.

• Θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευ- σης του καλωδίου σύνδεσης.

• Θέσεις διακοπής συνέχειας λόγω κοψίματος του καλωδίου σύνδεσης.72 GR/CY

• Ζημιές στη μόνωση λόγω τραβήγματος από την πρίζα του

• Σχισίματα λόγω γήρανσης της μόνωσης. Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και αποτελούν κίνδυνο για τη ζωή, λόγω των ζημιών στη μόνωση. Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος. Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με την ίδια σήμανση. Η εκτύπωση της ονομασίας τύπου πάνω στο καλώδιο σύνδε- σης είναι υποχρεωτική. Αν υποστεί ζημιά ο αγωγός ρεύματος δικτύου αυτής της συ- σκευής, αυτός πρέπει να αντικατασταθεί με ειδική γραμμή σύν- δεσης, η οποία είναι διαθέσιμη από τον κατασκευαστή ή από κέντρο εξυπηρέτησης πελατών του. Μοτέρ εναλλασσόμενου ρεύματος: Η τάση ρεύματος δικτύου πρέπει να είναι 220 - 240 V

• Τα καλώδια επέκτασης μέχρι μήκος 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού. Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπε- ται να γίνονται μόνο από εξειδικευμένο ηλεκτρολόγο. Σε περίπτωση ερωτήσεων, να αναφέρετε τα εξής δεδομένα:

• Τύπος ρεύματος του μοτέρ

• Δεδομένα της πινακίδας τύπου του μοτέρ

15. Διάθεση στα απορρίμματα και επανα-

χρησιμοποίηση Η συσκευή βρίσκεται σε μία συσκευασία προς αποφυγή ζη- μιών κατά τη μεταφορά Αυτή η συσκευασία αποτελείται από πρώτες ύλες και έτσι μπορεί να επαναχρησιμοποιηθεί ή να ανα- κυκλωθεί. Η συσκευή και τα εξαρτήματά της αποτελούνται από διάφορα υλικά, όπως π.χ. μέταλλο και πλαστικά υλικά. Να παραδίδετε τα ελαττωματικά εξαρτήματα σε κέντρα συλλο- γής ειδικών απορριμμάτων. Ενημερωθείτε στα ειδικά καταστή- ματα ή στην διοίκηση της κοινότητας! Ή συσκευασία αποτελείται από υλικά φιλικά προς το περιβάλλον, τα οποία μπορείτε να απορρίψετε μέσω των τοπικών υπηρεσιών ανακύκλωσης. Σχετικά με τις δυνατότητες απόρριψης της συσκευ- ής στο τέλος της ωφέλιμης ζωής της μπορείτε να πληροφορηθείτε από τις τοπικές ή δημοτικές σας

Όι παλιές συσκευές δεν επιτρέπεται να καταλήγουν στα οικιακά απορρίμματα! Αυτό το σύμβολο υποδεικνύει ότι σύμφωνα με την Οδη- γία περί αποβλήτων ηλεκτρικού και ηλεκτρονικού εξο- πλισμού (2012/19/ΕΕ) και την εθνική νομοθεσία, αυτό το προϊόν δεν επιτρέπεται να απορριφθεί μέσω των οικιακών απορριμμάτων. Αυτό το προϊόν πρέπει να παρα- δοθεί σε σημείο συλλογής που προβλέπεται για το σκοπό αυ- τόν. Αυτό μπορεί να γίνει π.χ. με επιστροφή του κατά την αγο- ρά ενός παρόμοιου προϊόντος ή με παράδοση σε εξουσιοδοτημένο σημείο συλλογής για την ανακύκλωση απο- βλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η ακατάλλη- λη μεταχείριση των παλιών συσκευών μπορεί να έχει αρνητικές επιπτώσεις στο περιβάλλον και στην ανθρώπινη υγεία, λόγω δυνητικά επικίνδυνων ουσιών οι οποίες συχνά περιέχονται στις μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές. Με τη σωστή απόρριψη αυτού του προϊόντος συμβάλλετε επιπλέον στην αποτελεσματική χρήση των φυσικών πόρων. Πληροφορί- ες σχετικά με τις εγκαταστάσεις συλλογής για μεταχειρισμένες συσκευές μπορείτε να λάβετε από τις δημοτικές σας αρχές, από τον αρμόδιο δημόσιο φορέα διαχείρισης αποβλήτων, από μια εξουσιοδοτημένη εγκατάσταση για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού ή από την υπηρεσία αποκομιδής απορριμμάτων.73GR/CY

16. Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αιτία Αντιμετώπιση Δεν λειτουργεί το μοτέρ Βλάβη σε μοτέρ, καλώδιο ή φις, καμένες ασφάλει- ες δικτύου ρεύματος. Αναθέστε τον έλεγχο του μηχανήματος σε εξειδικευμένο

Σε καμία περίπτωση μην επισκευάσετε μόνοι σας το μοτέρ. Κίνδυνος! Ελέγξτε τις ασφάλειες δικτύου ρεύματος, αντικαταστή- στε αν χρειάζεται Το μοτέρ ξεκινά αργά και δεν φθάνει την ταχύτητα λειτουργίας. Τάση πολύ χαμηλή, ζημιές στις περιελίξεις, καμέ- νος πυκνωτής. Ζητήστε να σας ελέγξει ηλεκτρολόγος την ηλεκτρική

Αναθέστε τον έλεγχο του μοτέρ σε εξειδικευμένο τεχνικό. Αναθέστε την αντικατάσταση του πυκνωτή σε εξειδικευ- μένο τεχνικό. Το μοτέρ παράγει πολύ

Ζημιές στις περιελίξεις, βλάβη στο μοτέρ. Αναθέστε τον έλεγχο του μοτέρ σε εξειδικευμένο τεχνικό. Το μοτέρ δεν επιτυγχάνει την πλήρη ισχύ. Υπερφορτωμένο ηλεκτρικό κύκλωμα στην εγκατά- σταση ρεύματος δικτύου (φώτα, άλλα μοτέρ κλπ.). Μη χρησιμοποιείτε άλλες συσκευές ή μοτέρ στο ίδιο ηλεκτρικό κύκλωμα. Το μοτέρ υπερθερμαίνεται

Υπερφόρτωση του μοτέρ, ανεπαρκής ψύξη του

Αποτρέψτε την υπερφόρτωση του μοτέρ κατά την κοπή, αφαιρέστε τη σκόνη από το μοτέρ, ώστε να εξασφαλιστεί βέλτιστη ψύξη του μοτέρ. Η κοπή είναι τραχιά ή κυματοειδής. Στομωμένη λάμα πριονιού, ακατάλληλη μορφή δοντιών για το πάχος του υλικού. Τροχίστε τη λάμα πριονιού ή χρησιμοποιήστε κατάλλη- λη λάμα πριονιού. Το αντικείμενο εργασίας σχίζεται ή σπάζει. Πολύ υψηλή πίεση κοπής ή λάμα πριονιού ακα- τάλληλη για τη χρήση. Χρησιμοποιήστε κατάλληλη λάμα πριονιού.74 GR/CY

Αξιότιμη πελάτισα, αξιότιμε πελάτη, Τα προϊόντα μας υπόκεινται σε αυστηρούς ελέγχους ποιότητας. Εάν παρ΄όλα αυτά κάποτε δεν λειτουργήσουν άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το τμήμαμας Εξυπηρέτησης Πελατών, στη διεύθυνση που αναφέρετε σε αυτή την εγγύηση. Ευχαρίστως σας βοηθούμε και τηλεφωνικώς στον αριθμό που αναφέρετε πιο κάτω. Για την κατίσχυση των αξιώσεων εγγύησης ισχύουν τα

• Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης. Από την εγγύηση αυτή δεν θίγονται οι νόμιμες αξιώσεις σας για εγγύηση. Η παροχή της εγγύησής μας είναι για σας δωρεάν

• Η εγγύηση καλύπτει αποκλειστικά και μόνο βλάβες που οφείλονται σε ελαττώματα υλικών ή παραγωγής και περιορίζονται στην αποκατάσταση αυτών των ελαττωμάτων ή την αντικατάσταση της συσκευής. Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για τη βιομηχανία, τη βιοτεχνία και την επαγγελματική χρήση. Για το λόγο αυτό δεν υφίσταται σύμβαση εγγύησης σε περίπτωση χρήσης της συσκευής στη βιομηχανία, βιοτεχνία, για επαγγελματικό ή άλλο παρόμοιο σκοπό. Από την εγγύησή μας απο- κλείονται πέραν τούτου αποζημιώσεις για βλάβες μεταφοράς, βλάβες οφειλόμενες σε μη τήρηση της Οδηγίας συναρμολόγησης, ή σε εσφαλμένη εγκατάσταση, μη τήρηση της Οδηγίας χρήσης (π.χ. σύνδεση σε λάθος τάση δικτύου ή είδος ρεύματος), καταχρηστική ή όχι ορθή χρήση (π.χ. υπερφόρτωση ή χρήση μη εγκεκριμένων ανταλλακτικών εργαλείων ή εξαρτημάτων), μη τήρηση των Υποδείξεων συντήρησης και ασφαλείας, είσοδος ξένων αντικειμένων στη συσκευή (όπως π.χ. άμμος ή σκόνη), χρήση βίας ή εξωτερική επίδραση (όπως π.χ. βλάβες από πτώση) καθώς και βλάβες που οφείλονται σε κοινή φθορά. Η αξίωση εγγύησης εκπίπτει σε περίπτωση που έγιναν ήδη ξένες επεμβάσεις στη συσκευή.

• Η διάρκεια της εγγύησης ανέρχεται σε 3 έτη και αρχίζει από την ημερομηνία αγοράς της συσκευής. Οι αξιώσεις εγγύησης πρέπει να κατισχυθούν πριν την πάροδος της προθεσμάις της εγγύησης εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλεί- εται η κατίσχυση αξιώσεων εγγύησης μετά την πάροδο της προθεσμίας της εγγύησης.Με την αντικατάσταση της συσκευής, σύμφωνα με το ΝΟΜΟ 2251/1994, ξεκινάει εκ νέου ο χρόνος εγγύησης.

• Για την προβολή της αξίωσής σας έναντι της εγγύησης, παρακαλούμε να απευθυνθείτε στη διεύθυνση σέρβις που αναφέρεται παρα- κάτω. Εφόσον η απαίτησή σας βρίσκεται εντός της περιόδου εγγύησης, θα θέσουμε στη διάθεσή σας ένα δελτίο επιστροφής, με το οποίο μπορείτε να μας αποστείλετε χωρίς χρέωσή σας την ελαττωματική συσκευή. Παρακαλούμε επίσης να μας περιγράψετε την αιτία για την διαμαρτυρία σας όσο πιο αναλυτικά γίνεται. Εάν το ελάττωμα της συσκευής σας καλύπτεται από την εγγύησή μας, είτε θα σας επιστραφεί ταχύτατα η επισκευασμένη συσκευή σας, είτε θα λάβετε μία νέα συσκευή Φυσικά επισκευάζουμε ευχαρίστως έναντι αμοιβής και ελαττώματα στη συσκευή σας που δεν καλύπτονται ή δεν καλύπτονται πλέον από την εγγύηση. Για το σκοπό αυτό σας παρακαλούμε να αποστείλετε τη συσκευή σας στη διεύθυνση του τμήματος μας για Εξυπηρέτηση Πελατών Ανοικτή γραμμή σέρβις (GR/CY): +800 4003 4003 (0,00 €/Min.) Διεύθυνση e-mail (GR): service.GR@scheppach.com Διεύθυνση e-mail (CY): service.CY@scheppach.com Διεύθυνση σέρβις (GR/CY):
