BRUGSANVISNING PZKS 2000 B2 PARKSIDE

Drifts- og sikkerhedsinstruktioner

Oversættelse of den originale driftsvejledning

NI

KAP- EN TREKZAAG

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

FR BE

DK Drifts- og sikkerhedsinstruktioner Side 15

1. Forklaring af symbolerne på instrumentet....16
2. Indledning....17
3. Beskrivelse af apparatet (fig. 1-22)....17
4. Leveringsomfang....18
5. Korrekt anvendelse....18
6. Sikkerhedsoplysninger 18
7. Tekniske data....21
8. Før ibrugtagning....22
9. Opbygning 22
10. Betjening....23
11. Vedligeholdelse....24
12. Transport....25
13. Opbevaring....25
14. Elektrisk forbindelse....25
15. Bortskaffelse og genbrug....26
16. Afhjælpning af fejl....27
17. Garantibevis....28
18. Overensstemmelseserklæring....90

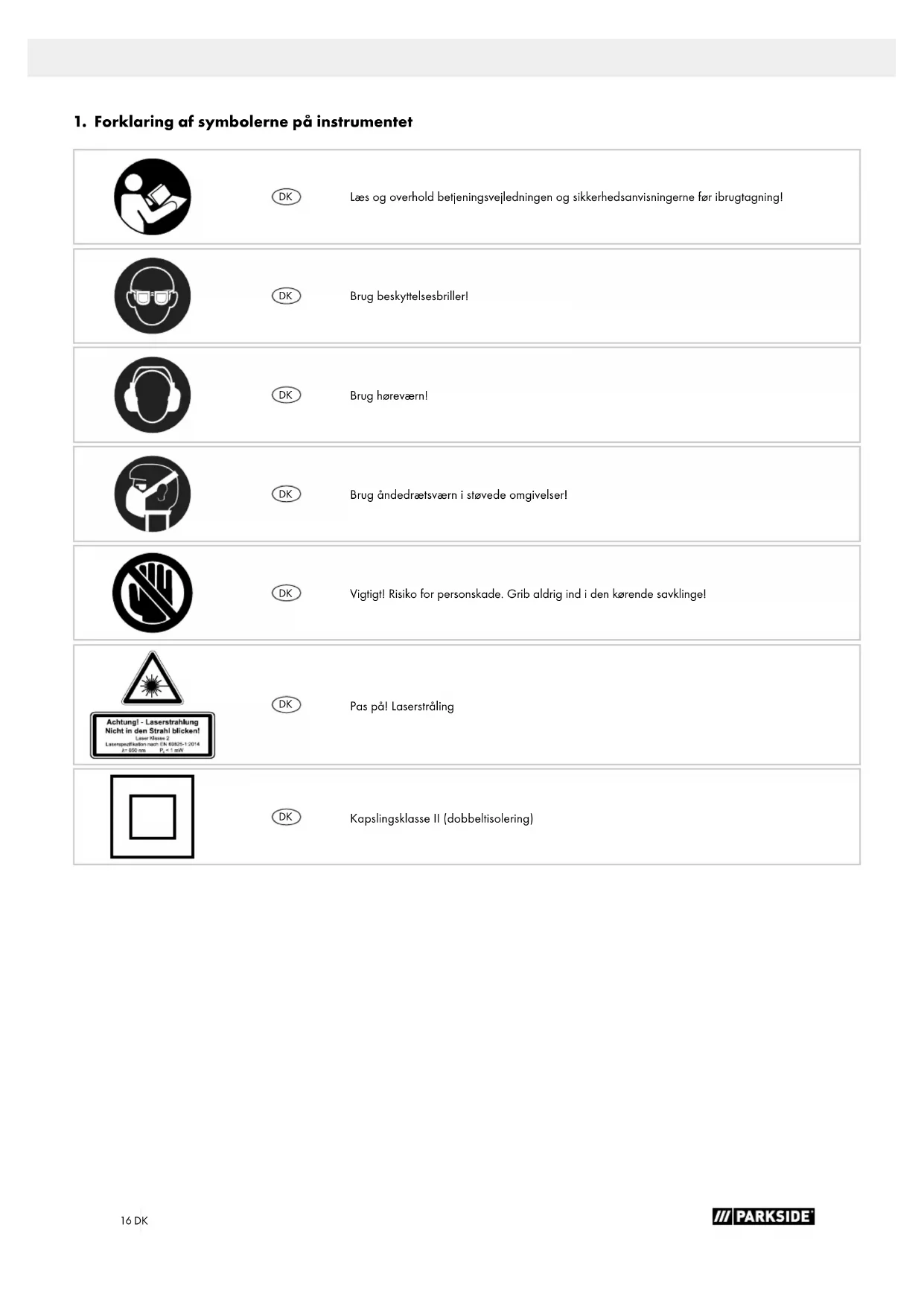

1. Forklaring af symbolerne på instrumentet

Læs og overhold betjeningsvejledningen og sikkerhedsanvisningerne før ibrugtagning!

Brug beskyttelsesbriller!

Brug høreværn!

Brug åndedrætsværn i støvede omgivelser!

Vigtigt! Risiko for personskade. Grib aldrig ind i den kørende savklinge!

Pas på! Laserstråling

Kapslingsklasse II (dobbeltisolering)

2. Indledning

PRODUCENT:

scheppach

Vi håber, at du er tilfreds med og har fornøjelse af din nye maskine.

BEMÄRK:

I henhold til gældende produktansvarsregler kan producenten af dette udstyr ikke gøres ansvarlig for skader på udstyret eller skader forårsaget af dette i tilfælde af:

• forkert håndtering
• manglende overholdelse af brugsanvisningen
• reparationer udført af tredjemand, ikke-autoriserede teknikere
• installation af og udskiftning til ikke-originale reservedele
• ikke påtænkt anvendelse,
• fejl i det elektriske system som følge af manglende overholdelse af de elektriske forskrifter og bestemmelserne i VDE (den tyske forening for elektriske, elektroniske og informationsteknologier) 0100, DIN 57113/ VDE0113.

Vi anbefaler:

Inden montering og ibrugtagning læses hele brugsanvisningen igennem.

Denne brugsanvisning skal hjælpe dig med at lære din maskine at kende og udnytte dens funktioner bedst muligt.

Brugsanvisningen indeholder vigtige råd omkring, hvordan du arbejder sikkert, fagligt og økonomisk med maskinen, og hvordan du undgår risici, sparer reparationsomkostninger, reducerer nedetid og øger maskinens pålidelighed og levetid.

Sammen med de sikkerhedsmæssige bestemmelser i denne brugsanvisning skal du også sørge for, at de lokale forskrifter for drift af maskinen overholdes.

Opbevar brugsanvisningen ved maskinen, beskyttet mod snavs og fugt i en plastiklomme. Denne skal læses og overholdes af alle operatører inden arbejdet påbegyndes.

Der må kun arbejde personer ved maskinen, der er uddannet i brugen af maskinen, og som er gjort bekendt med de mulige farer ved arbejdet. Aldersgrænsen skal overholdes.

Udover de sikkerhedshenvisninger der er anfært i denne betjeningsvejledning, samt de srerlige bestemmelser, som skai overholdes i Deres hjemland, skai også de alment anerkendte fagtekniske regler for drift af maskine overholdes.

Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

3. Beskrivelse af apparatet (fig. 1-22)

1. Händtag
2. Tænd/Sluk-knap
3. Spærrekontakt
4. Maskinoverdel
5. Bevægelig savklingebeskyttelse
   5a. Fastgørelsesskrue
6. Savklinge
7. Spændeanordning
   7a. Stjernegrebsskrue
8. Emnesupport
9. Låseskrue til emnesupport
10. Bordindlæg
11. Håndtag / läseskrue for drejebord
12. Viser
13. Skala
14. Drejebord
15. Fast savbord
16. Anslagsskinne
    16a. Forskydelig anslagsskinne
    16b. Låseskrue
17. Spånpose
18. Vinkelskala
19. Vinkelviser
20. Låseskrue til trækføring
21. Trækføring
22. Låseskrue
23. Låsebolt
24. Skrue til skæredybdebegrænsning
    24a. Fingermøtrik snitdybdebegrænsning
25. Anslag til skæredybdebegrænsning
26. Justerskrue (90°)
    26a. Kontramøtrik (90°)
27. Justerskrue (45°)
    27a. Kontramøtrik (45°)
28. Flangeskrue
29. Yderflange
30. Savakselspaerring
31. Inderflange
32. Laser
    32a. Laserhus afdækning
    32b. Stjerneskrue
33. Tænd/Sluk-knap laser
34. Føringsbøjle
35. Låsestillingshåndtag
36. Kipsikring
37. Længdeanslag
38. Justierschraube

A.) 90° anslagsvinkel (medfølger ikke)
B.) 45° anslagsvinkel (medfølger ikke)
C.) Unbrakonøgle, 6 mm
D.) Unbrakonøgle, 3 mm
E.) Stjerneskrue (laser)

4. Leveringsomfang

• Kap- og tværsav
• 2 x spændeanordning (7)
  • 2 x emnesupport (8) (formonterede)
• Spånpose (17)
• Unbrakonøgle 6 mm (C)
• Unbrakonøgle 3 mm (D)
• Driftsvejledning

5. Korrekt anvendelse

Kap- og tværsøven bruges til at skære i træ og kunststoffer, som passer til savens størrelse. Søven egner sig ikke til at skære brænde.

Advarsel!

Brug ikke saven til at skære i andre materialer end dem, der er beskrevet i betjeningsvejledningen.

Advarsel!

Den medfølgende savklinge er udelukkende beregnet til at skære i træ! Brug ikke denne savklinge til at skære brænde!

Udstyret skal udelukkende anvendes til dets fastsatte formäl. Enhver anden anvendelse anses for at dreje sig om misbrug. Brugeren/operatøren og ikke producenten er ansvarlig for eventuelle skader og personskader af enhver art forårsaget som følge af dette.

Der må kun bruges savklinger, som er egnet til maskinen. Det er forbudt at bruge skæreskiver af enhver art.

Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsanvisningerne og monteringsvejledningen samt driftsanvisningerne i betjeningsvejledningen.

Personer, der betjener og vedligeholder maskinen, skal være fortrolige med denne og være informeret om mulige farer.

Derudover skal de gældende uheldsforebyggende forskrifter overholdes meget nøje.

Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes.

Hvis der foretages ændringer på maskinen, bortfalder producentens ansvar for deraf følgende skader.

Selv om maskinen bruges som tilsigtet, kan visse tilbageværende risikofaktorer ikke helt udelukkes. Følgende punkter kan opstå, hvilket skyldes maskinens konstruktion og opbygning:

• Kontakt med savklingen i det ikke-tildækkede savområde.
• Indgreb i den kørende savklinge (snitsår).
• Tilbageslag ("kickback") fra emner og emnedele.
• Brud på savklinge.
• Udslyngning af defekte hårdmetaldele af savklingen.
• Høreskader hvis der ikke bruges høreværn.
• Sundhedsskadelige emissioner af træstøv ved brug i lukkederum.

Bemærk, at vores enheder ikke er beregnet til brug for kommercielle, håndværksmæssige eller industrielle applikationer. Vi accepterer ingen garanti, hvis maskinen bruges i kommercielle, håndværks- eller industrivirksomheder eller til tilsvarende formål.

6. Sikkerhedsoplysninger

Generelle sikkerhedsforskrifter for elværktøj

⚠ ADVARSEL: Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevet elværktøjer (med lysnetkabel) eller til batteridrevet elværktøjer (uden lysnetkabel).

1. Arbejdspladssikkerhed

• Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.
• Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.
• Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

2. Elektrisk sikkerhed

• Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.
• Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
• Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.
• Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.
• Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.
• Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af fejlstrømafbryder mindsker risikoen for at få stød.

3. Personers sikkerhed

• Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser.
• Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.
• Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.
• Fjern indstillingsværktøj eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskoder.
• Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.
• Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold här og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt här kan blive viklet ind i bevægelige dele.
• Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske faren pga. støv.
• Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

4. Anvendelse og behandling af elværktøjet

• Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.
• Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.
• Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.

• Opbevar ubenyttet elværktøj utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.

• Elværktøjer og indsatsværktøjer skal plejes omhyggeligt. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret eller udskiftet, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

• Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.
• Brug elværktøj, tilbehør, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.
• Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

5. Service

- Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservedele. Dette sikrer, at elværktøjet også fremover er sikkert at benytte.

Sikkerhedsforskrifter for gerings-/kapsave

a) Gerings- og kapsave er designet til at skære træ eller trælignende produkter; de kan ikke bruges til at skære jernmaterialer såsom stænger, bomme, skruer mv. Slibende støv fører til blokering af bevægelige dele som den nederste beskyttelsesskærm. Skæregnister brænder den nederste beskyttelsesskærm, indsatspladen og andre plastdele.
b) Fasthold så vidt muligt emnet med skruetvinger. Hvis du holder emnet med hånden, skal du altid holde hånden mindst 100 mm fra hver side af savklingen. Denne sav må ikke benyttes til skæring af stykker, som er for små til, at de kan fastspændes eller holdes sikkert i hånden. Hvis din hånd er for tæt på savklingen, er der øget risiko for personskader pga. kontakt med savklingen.
c) Emnet skal være ubevægeligt og enten være fastspændt eller presset mod anslaget og bordet. Skub ikke emnet ind i savklingen, og skær det aldrig med "frihånd". Løse eller bevægelige emner kan blive udslynget med høj hastighed og forårsage personskader.
d) Skub saven igennem emnet. Undlad at trække saven igennem emnet. Man udfører en skæring først at løfte overdelen og trække denne hen over emnet uden at skære. Derefter tænder man motoren, svinger overdelen ned og skubber saven igennem emnet. Ved trækkende skæring er der risiko for, at savklingen kravler op på emnet, hvorved savklingeenheden kastes ind mod operatøren.

e) Før aldrig hånden hen over den tilsigtede skærelinje, hverken foran eller bag savklingen. Afstøtning af emnet "med krydsede hænder", dvs. at man holder emnet til højre for savklingen med venstre hånd, eller omvendt, er meget farligt.

f) Undlad at række hånden ind bag anslaget, mens savklingen roterer. Underskrid aldrig en sikkerhedsafstand på 100 mm mellem hånden og den roterende savklinge (dette gælder på begge sider af savklingen, f.eks. ved fjernelse af træaffald). Du kan muligvis ikke se, hvor tæt din hånd er på den roterede savklinge, og du kan komme alvorligt til skade.

g) Kontrollér emnet inden skæringen. Hvis emnet er bøjet eller krummet, skal det fastspændes, så den side, der er krummet udad, vender ind mod anslaget. Sørg altid for, at der ikke er mellemrum mellem emnet, anslaget og bordet langs skærelinjen. Bøjede eller krumme emner kan vride sig eller forskyde sig og bevirke, at den roterende savklinge sætter sig fast under skæringen. Der må ikke være søm eller fremmedlegemer i emnet.

h) Brug ikke saven, før bordet er fri for værktøj, træflis mv.; kun emnet må befinde sig på bordet. Mindre skrotdele, løse træstykker eller andre genstande, som kommer i kontakt med den roterende savklinge, kan blive slynget bort med høj hastighed.

i) Der må altid kun skæres i ét emne ad gangen. Stablede emner kan ikke fastspændes eller fastholdes ordentligt og kan bevirke, at klingen sætter sig fast eller skrider.

j) Sørg inden brug for, at gerings-/kapsaven står på en plan, fast arbejdsflade. En plan og fast arbejdsflade reducerer risikoen for, at gerings-/kapsaven bliver ustabil.

k) Planlæg arbejdet. Når du justerer savklingehældningen eller geringsvinklen, skal du sørge for, at det justerbare anslag er justeret korrekt og understøtter emnet uden at komme i berøring med klingen eller beskyttelsesskærmen. Uden at tænde maskinen og uden emner på bordet skal du simulere savklingens fulde skærebevægelse for at sikre dig, at klingen ikke går imod forhindringer eller skærer ind i anslaget.

I) For emner, der er bredere eller længere end bordoverfladen, skal du sørge for tilstrækkelig afstøtning f.eks. i form af bordforlængelser eller savbukke. Emner, som er længere eller bredere end gerings-/kapsavens bord, kan vippe uden fast understøttelse. Hvis et afskåret stykke træ eller emnet vipper, kan dette løfte den nederste beskyttelsesskærm eller blive slynget ukontrollabelt væk af den roterende klinge.

m) Benyt ikke andre personer som erstatning for bordforlængelse eller som yderligere afstøtning. Ustabil understøtning af emnet kan medføre, at klingen sætter sig fast. Emnet kan også forskyde sig under skæringen og trække både dig og en evt. hjælper ind i den roterende klinge.

n) Det afskårne stykke må ikke presses ind mod den roterende savklinge. Hvis der er begrænset plads, f.eks. hvis der bruges længdeanslag, kan det afskårne stykke kile sig fast sammen med klingen og blive slynget væk med voldsom kraft.

o) Brug altid en skruetvinge eller et egnet fikstur til korrekt understøttelse af rundt materiale såsom stænger eller rør. Stænger har tendens til at rulle væk under skæringen, hvilket får klingen til at "bide sig fast", hvorved emnet inkl. din hånd kan blive trukket ind i klingen.
p) Vent, til klingen har näet den fulde hastighed, inden du skærer i emnet. Dette reducerer risikoen for, at emnet slynges ud.
q) Hvis emnet fastklemmes, eller klingen sætter sig fast, skal man slukke for gerings-/kapsaven. Vent, til alle bevægelige dele er stoppet; træk lysnetstikket ud, og/eller fjern batteriet. Fjern herefter det fastklemte materiale. Hvis man saver videre efter en sådan blokering, risikerer man at miste kontrollen eller beskadige gerings-/kapsaven.
r) Når du har udført skæringen, skal du slippe kontakten, holde overdelen nede og vente på, at klingen stopper, før du fjerner det afskårne stykke. Det er meget farligt at række hånden ind i nærheden af den stadigt roterende klinge.
s) Hold godt fast i håndtaget, hvis du udfører en ufuldstændig skæring, eller hvis du slipper kontakten, før overdelen har nået nederste yderposition. På grund af savens bremseeffekt kan overdelen blive trukket brat ned, hvilket medfører risiko for personskade.

Sikkerhedsanvisninger vedrørende håndtering af savklinger

1. Anvend ikke beskadigede eller deformede savklinger.
2. Anvend ikke savklinger med revner. Frasorter revnede savklinger. Reparation er ikke tilladt.
3. Anvend ikke savklinger, der er fremstillet af hurtigstål.
4. Kontrollér savklingernes tilstand, inden du benytter kapog tværsøven.
5. Anvend kun savklinger, der er egnet til det materiale, der skal skæres.
6. Anvend kun savklinger, der er foreskrevet af producenten. Savklingerne skal opfylde EN 847-1, hvis de skal benyttes til bearbejdning af træ eller lignende materialer.
7. Anvend ikke savklinger af højlegeret hurtigstål (HSS).
8. Anvend kun savklinger, hvis maks. tilladte omdrejningstal ikke er lavere end kap- og tværsavens maks. spindelom-drejningstal, og som er egnet til det materiale, der skal skæres i.
9. Vær opmærksom på savklingens omløbsretning.
10. Du må kun montere savklinger, hvis du har erfaring med dette.
11. Overhold det maks. omdrejningstal. Det maks. omdrejningstal, der er angivet på savklingen, må ikke overskrides. Overhold omdrejningstalområdet, hvis et sådant er angivet.
12. Rengør spänfladerne for snavs, fedt, olie og vand.
13. Brug ikke løse reduceringsringe eller -bøsninger til at reducere boringer på savklinger.

14. Sørg for, at fastgjorte reduceringsringe til at sikre savklingen har den samme diameter og mindst 1/3 af snitdiameteren.

15. Sørg for, at de fastgjorte reduceringsringe er indbyrdes parallelle.

16. Omgå savklinger med forsigtighed. De skal så vidt muligt opbevares i den originale emballage eller specielle beholderre. Brug beskyttelseshandsker for at forbedre gribesikkerheden og reducere risikoen for personskader.
17. Sørg for, at alle beskyttelsesskærme er fastgjort korrekt, før savklingerne bruges.
18. Kontrollér før brug, at den anvendte savklinge opfylder de tekniske krav, der gælder for denne bordrundsav, og at den er monteret korrekt.
19. Brug kun den medfølgende savklinge til at skære i træ; aldrig i metal.
20. Anvend kun savklinger med en diameter, der svarer til specifikationerne på saven.
21. Anvend de ekstra emnesupporter, hvis dette er nødvendigt af hensyn til emnets stabilitet.
22. Emnesupportens forlængelser skal altid være monteret og anvendt under arbejdet.
23. Udskift det slidte bordindlæg!
24. Undgå overophedning af savtænderne.
25. Når der saves i kunststoffer, skal man undgå, at disse smelter.
    Brug de rigtige savklinger til dette. Udskift de beskadigede eller slidte savklinger rettidigt.
    Hvis savklingen overophedes, skal du stoppe maskinen. Lad savklingen køle af, før du genstarter arbejdet.

Kig ikke ind i strålen

Laserklasse 2

Beskyt dig og dine omgivelser mod fare for uheld ved at træffe egnede sikkerhedsforanstaltninger!

• Kig ikke direkte ind i laserstrålen med ubeskyttede øjne.
• Kig aldrig direkte ind i strålen.
• Ret aldrig laserstrålen mod reflekterende overflader og personer eller dyr. Også en laserstråle med ringe ydelse kan føre til øjenskader.
• Vær forsigtig - udføres der procedurer, der afviger fra dem, der er angivet her, kan dette føre til en farlig strålingseksponering.
• Åbn aldrig lasermodulet. Dette kan føre til uventet stråleeksponering.
• Laseren må ikke erstattes med en laser af en anden type.
• Laseren må kun repareres af laserproducenten eller af en autoriseret repræsentant

Tilbageværende risici

Elværktøjet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der være tilbageværende risici under driften.

• Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.

• Desuden kan der være ikke-åbenbare tilbageværende risici, selv om alle foranstaltninger er truffet.

• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsanvisningerne" og "Tilsigtet brug" samt betjeningsvejledningen overholdes.

• Undlad at belaste maskinen unødigt: Et for kraftigt tryk under savningen kan hurtigt beskadige savklingen, hvilket medfører en kapacitetsforringelse for maskinen under arbejdet og forringet skærenøjagtighed.
• Ved skæring af plastmateriale skal du altid bruge klemmer: De dele, der skal saves, skal altid fastgøres mellem klemmerne.
• Undgå utilsigtet igangsætning af maskinen: Når stikket sættes i stikkontakten, må Start-knappen ikke være trykket ind.
• Brug det værktøj, der anbefales i denne håndbog. Derved opnår du, at maskinen kører med optimal ydeevne.
• Hold hænderne væk fra arbejdsområdet, när maskinen er i drift.
• Før der gennemføres indstillings- eller vedligeholdelsesarbejde, slip da starttasten, og træk lysnetstikket ud.

Advarsel!

Dette elektriske værktøj genererer et elektromagnetisk felt under drift. Dette felt kan forringe aktive eller passive medicinske implantater under visse betingelser. For at forebygge risikoen for alvorlige eller dødelige kvæstelser, anbefaler vi, at personer med medicinske implantater rådføre sig med egen læge og producenten af det medicinske implantat, før betjening af elektrisk værktøj.

7. Tekniske data

Vekselstrømsmotor 220 - 240 V\~ 50Hz

Nominal effekt S1 1700 Watt

Driftsform S6 25%* 2000W

Tomgangshastighed n_0 .....4800 min ^-1

Hårdmetalsavklinge ......∅ 210 x ∅ 30 x 2,6 mm

Antal tænder....24

Maks. tandbredde for savklingen ....3 mm

Svingområde ....-45° / 0°/ +45°

Geringsskæring 0° til 45° til venstre

Vægt......ca. 12,15 kg

Laserklasse....2

Aksellængde laser....650 nm

Effekt laser ....../< 1 mW

* Driftsform S6, uafbrudt, periodisk drift. Driften består af en starttid, en tid med konstant belastning og en tomgangstid. Spilvarigheden er 10 min, den relative driftstid er 25% af spilvarigheden.

Emnet skal som minimum have en højde på 3 mm og en bredde på 10 mm.

Sørg for, at emnet altid sikres med spændeanordningen.

Stoj

Støjværdierne er bestemt iht. EN 62841.

Lydtryksniveau L _pA 96,5 dB(A)

Usikkerhed K _pA ....3 dB

Lydeffektniveau L _WA ......109,5 dB(A)

Usikkerhed K _WA 3 dB

Brug høreværn.

Støjpåvirkning kan føre til tab af hørelse.

De angivne støjemissionsværdier er blevet målt iht. en standardiseret prøvningsmetode og kan bruges til at sammenligne et elværktøj med et andet.

De angivne støjemissionsværdier kan også bruges til at gen- nemføre en indledende vurdering af belastningen.

Advarsel:

• Støjemissionsværdierne kan afvige fra den angivne værdi, når elværktøjet rent faktisk bruges, afhængigt af hvordan elværktøjet bruges, og af, hvilken type emne der bearbejdes.
• Forsøg at holde belastningen så lav som mulig. Eksempelvis ved at begrænse arbejdstiden. I denne forbindelse skal der tages højde for alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket, og tider, hvor det godt nok er tændt, men hvor det kører uden belastning).

8. Før ibrugtagning

• Åbn emballagen og fjern enheden forsigtigt.
• Fjern emballagematerialet samt emballering og transportafstivning (hvis tilstede).
• Kontrollér, at leverancen er komplet.
• Kontrollér enheden og tilbehørsdele for transportskader.
• Hvis det er muligt, så gem emballagen, indtil garantiperioden er udløbet.

OBS

Enheden og emballagematerialer er ikke legetøj! Børn bør ikke have lov til at lege med plastposer, film og små dele! Der er risiko for slugning og kvælning!

• Maskinen skal opstilles stabilt. Maskinen skal sikres ved at skrue 4 skruer (medfølger ikke) gennem hullerne i det faste savbord (15) ind i en arbejdsbænk, et understel eller lign.
• Den forinstallerede kipsikring (36) skal trækkes helt ud og sikres med unbrakonøglen (D).
• Indstil justeringsskruen (38) i niveau med bordpladen for at undgå, at maskinen vipper.
• Før maskinen tages i brug, skal alle skærme og sikkerhedsanordninger være monteret korrekt.
• Savklingen skal kunne køre frit.
• Ved forarbejdet træ skal man være opmærksom på fremmedlegemer som f.eks. søm eller skruer mv.
• Sørg for, at savklingen er monteret korrekt, og at bevægelige dele går ubesværet, inden du aktiverer Tænd/Sluk-kontakten.
• Kontrollér, at dataene på typeskiltet stemmer overens med lysnetdataene, før maskinen tilsluttes.

8.1 Kontrol af sikkerhedsanordningen bevægelig savklingebeskyttelse (5)

Savklingebeskyttelsen beskytter mod kontakt med savklingen og mod udslyngede spåner.

Dette gøres ved at klappe saven ned:

• Savklingebeskyttelsen skal frigive savklingen under nedsvingningen, uden at berøre andre dele.
• Når saven klappes op i udgangsstilling, skal savklingebeskyttelsen automatisk tildække savklingen.

9. Opbygning

9.1 Opbygning af kap- og tværsav (fig.1/2/4/5)

• Til justering af drejebordet (14) løsner man håndtaget (11) ca. 2 omgange og trækker låsestillingshåndtaget (35) op med pegefingeren.
• Drej drejebordet (14) og markøren (12) til det ønskede vinkelmål på skalaen (13), og fastgør dem med håndtaget (11).
• Med et let tryk nedad på maskinens overdel (4) og samtidig udtrækning og drejning af låsebolten (23) fra motorholderen fikseres låsebolten (23) i øverste stilling, og saven frigøres fra nederste stilling.
• Drej läsebolten (23) 90 grader for at fiksere denne i den frigivne position.
• Sving maskinens overdel (4) op.
• Spændeanordningerne (7) kan både fastgøres til venstre og højre på det faste savbord (15). Sæt spændeanordningerne (7) i de dertil beregnede boringer på bagsiden af anslagsskinnen (16), og sikr dem med stjernegrebsskruerne (7a). Ved geringsskæring 0°-45° skal spændeanordningen (7) kun monteres i den ene (højre) side (se fig. 11-12).
• Maskinens overdel (4) kan vippes til maks. 45° mod venstre ved at løsne låseskruen (22).
• Emnesupporterne (8) skal altid være monteret og anvendt under arbejdet. Indstil den ønskede udlægning ved at løsne låseskruen (9). Spænd derefter låseskruen (9) fast igen.

9.2 Spånpose (fig. 1/22)

Saven er udstyret med en spånpose (17) til spåner.

Pres støvposens metalringsfløje sammen, og anbring posen i udgangsåbningen i motorområdet.

• Tilslut sugeslangen til støvudsugningsudstyret.
• Støvudsugningsanordningen skal være egnet til det materiale, der bearbejdes.
• Brug en speciel udsugningsanordning til udsugning af særligt sundhedsskadeligt eller kræftfremkaldende støv.

9.3 Finjustering af anslaget til kapskæring 90° (fig. 1/2/5/6)

Værktøj, der er brug for:

• Unbrakonøgle 6 mm
• Gaffelnøgle SW13 (medfølger ikke i leveringsomfanget)

- Anslagsvinkel medfølger ikke.

- Sænk overdelen (4), og fikser den med läsebolten (23).

• Løsn låseskruen (22).

- Anbring anslagsvinklen (A) mellem savklingen (6) og dreje-bordet (14).

• Løsn kontramøtrikken (26a)

- Juster justerskruen (26), til vinklen mellem savklingen (6) og drejebordet (14) er 90°.

- Spænd kontramøtrikken (26a) fast igen.

- Kontrollér derefter vinkelviserens position. Om nødvendigt løsnes markøren (19) med en stjerneskruetrækker og sættes på 0°-position på skalaen (18), og holdeskruen spændes fast igen.

9.4 Finjustering af anslaget til geringsskæring 45° (fig. 1/2/5/9/10)

Værktøj, der er brug for:

• Unbrakonøgle 6 mm
• Gaffelnøgle SW13 (medfølger ikke i leveringsomfanget)

- Anslagsvinkel medfølger ikke.

- Sænk overdelen (4), og fikser den med låsebolten (23).

• Fikser drejebordet (14) i 0°-stilling.

Pas på!

Den forskydelige anslagsskinne (16a) skal til geringsskæring (vippet savehoved) fikseres i den yderste position. (Venstre side).

• Løsn låseskruen (16b) på den forskydelige anslagsskinne (16a), og skub den forskydelige anslagsskinne (16a) udad.
• Den forskydelige anslagsskinne (16a) skal stoppes så langt før den inderste position, at afstanden mellem anslagsskinnen (16a) og savklingen (6) er mindst 8 mm.
• Den forskydelige anslagsskinne (16a) skal være i den inderste position (Højre side).
• Kontrollér før skæring, at der ikke er risiko for kollision mellem anslagsskinnen (16a) og savklingen (6).
• Løsn låseskruen (22), og vip maskinens overdel (4) med håndtaget (1) til venstre, til 45°.
• Anbring 45°-anslagsvinkel (b) mellem savklingen (6) og drejebordet (14).
• Løsn kontramøtrikken (27a) og justeringsskruen (27), juster vinklen mellem savklingen (6) og drejebordet (14) er nøjagtig 45°.
• Spænd kontramøtrikken (27a) fast igen.
• Kontrollér derefter vinkelviserens position. Om nødvendigt løsnes markøren (19) med en stjerneskruetrækker og sættes på 45°-position på skalaen (18), og holdeskruen spændes fast igen.

10. Betjening

10.1 Drift of laser (fig. 18)

• Tænding: Tryk på Tænd/Sluk-knap laser (33) 1 gang. Der projiceres en laserlinje på det emne, der skal bearbejdes, og denne linje viser den nøjagtige skærelinje.
• Sluk: Tryk på Tænd/Sluk-knap laser (33) igen.

10.2 Skæredybdebegrænsning (fig. 3/13)

• Ved hjælp af skruen (24) kan skæredybden indstilles trinløst. Til det formål løsnes fingermøtrikken på skruen (24a). Indstil den ønskede skæredybde ved at dreje skruen (24) ind eller ud. Spænd derefter igen fingermøtrikken (24a) på skruen (24).
• Kontrollér indstillingen ud fra en prøveskæring.

10.3 Seriesnit

Til gentagne snit med samme længde kan længdeanslaget (37) klappes op. Man kan bruge længdeanslaget (37) på højre og på venstre side.

• Klap længdeanslaget (37) op.
• Løsn läseskruen for emnesupporten (9).
• Træk emnesupporten (8) ud.
• Indstil det ønskede mål mellem savklingen og længdeanslaget (37).
• Spænd läseskruen for emnesupporten (9) fast igen.
• Udfør snittene som beskrevet under 10.4 til 10.7.

10.4 Kapskæring 90° og drejebord 0° (fig. 1/2/7)

Ved skærebredder på op til ca. 100 mm kan savens trækfunktion fikseres i den bageste position med låseskruen (20). I denne position kan saven køre i kap-drift. Skulle skæringsbredden være over 100 mm, skal man sørge for, at låseskruen (20) er løs, og at maskinens overdel (4) kan bevæges.

Pas på!

De forskydelige anslagsskinner (16a) skal til 90°-kapskæring fikseres i den inderste position.

• Åbn låseskruerne (16b) på de forskydelige anslagsskinner (16a), og skub de forskydelige anslagsskinner (16a) indad.
• De forskydelige anslagsskinner (16a) skal fastlåses i en afstand til den inderste position, så afstanden mellem anslagsskinnerne (16a) og savklingen (6) er maks. 8 mm.
• Kontrollér før skæring, at der ikke er risiko for kollision mellem anslagsskinnerne (16a) og savklingen (6).

- Spænd läseskruerne (16b) til igen.

- Bring maskinens overdel (4) i øverste position.

- Skub maskinens overdel bagud (4) med håndtaget (1), og fikser det evt. i denne position (afhængig af skæringsbredden).

- Læg det træ, der skal skæres, an mod anslagsskinnen (16) og på drejebordet (14).

- Fasthold materialet med spændeanordningen (7) på det faste savbord (15) for at forhindre, at emnet forskyder sig under skæringen.

- Løsn spærrekontakten (3), og tryk på Tænd/Sluk-knappen (2) for at starte motoren.

- Ved fikseret trækføring (21): Bevæg maskinens overdel (4) jævnt og med et let tryk nedad med håndtaget (1), til savklingen (6) har gennemskåret emnet.

- Ved ikke-fikseret trækføring (21): Træk maskinens overdel (4) helt frem. Sænk håndtaget (1) jævnt i bund med et let tryk. Skub nu overdelen (4) langsomt og jævnt helt bagud, til savklingen (6) har gennemskåret emnet fuldstændigt.

- Efter afslutning af skæringen bringes overdelen igen i den øverste hvilestilling, og Tænd/Sluk-knappen (2) slippes.

Pas på! Ved hjælp af returfjederen slår maskinen automatisk ad. Slip ikke håndtaget (1) efter skæringen, men bevæg overdelen langsomt og med et let modtryk opad.

10.5 Kapskæring 90° og drejebord 0° - 45° (fig. 1/7/8)

Med kap- og tværsaven kan der foretages kapskæringer fra venstre og højre på 0°-45° i forhold til anslagsskinnen.

Pas på!

Den forskydelige anslagsskinne (16a) skal til 90°-kapskæring fikseres i den inderste position.

• Åbn låseskruen (16b) på den forskydelige anslagsskinne (16a), og skub anslagsskinnen (16a) indad.
• Den forskydelige anslagsskinne (16a) skal stoppes så langt før den inderste position, at afstanden mellem anslagsskinnen (16a) og savklingen (6) er mindst 8 mm.
• Kontrollér før skæring, at der ikke er risiko for kollision mellem anslagsskinnen (16a) og savklingen (6).
• Spænd läseskruen (16b) igen.
• Løsn håndtaget (11), hvis dette er skruet fast, træk låsestillingshåndtaget (35) op med pegefingeren, og indstil drejebordet (14) i den ønskede vinkel med håndtaget (11).
• Markøren (12) på drejebordet skal stemme overens med det ønskede vinkelmål på skalaen (13) på det faste savbord (15).
• Spænd håndtaget (11) igen for at fiksere drejebordet (14).
• Udfør skæringen som beskrevet i punkt 10.4.

10.6 Geringsskæring 0°- 45° og drejebord 0° (fig. 1/2/11)

Med kap- og tværsaven kan der foretages geringsskæring til venstre på 0°-45° i forhold til arbejdsfladen.

Pas på!

Den forskydelige anslagsskinne (16a) skal til geringsskæring (vippet savehoved) fikseres i den yderste position. (Venstre side).

• Løsn låseskruen (16b) på den forskydelige anslagsskinne (16a), og skub den forskydelige anslagsskinne (16a) udad.
• Den forskydelige anslagsskinne (16a) skal stoppes så langt før den inderste position, at afstanden mellem anslagsskinnen (16a) og savklingen (6) er mindst 8 mm.
• Den forskydelige anslagsskinne (16a) skal være i den inderste position (Højre side).
• Kontrollér før skæring, at der ikke er risiko for kollision mellem anslagsskinnen (16a) og savklingen (6).
• Spænd låseskruen (16b) igen.
• Bring maskinens overdel (4) i den øverste stilling.
  • Fikser drejebordet (14) i 0°-stilling.
• Løsn läseskuen (22), og vip overdelen (4) mod venstre med håndtaget (1), til markøren (19) peger på det ønskede vinkelmål på skalaen (18).
• Spænd låseskruen (22) igen.
• Gennemfør skæringen som beskrevet i punkt 10.4.

10.7 Geringsskæring 0^-45^ og drejebord 0^-45^ (fig. 2/4/12)

Med kap- og tværsaven kan der foretages geringsskæringer mod venstre på 0°-45° i forhold til arbejdsfladen og samtidigt på 0°-45° i forhold til anslagsskinnen (dobbeltgeringsskæring).

Pas på!

Den forskydelige anslagsskinne (16a) skal til geringsskæring (vippet savehoved) fikseres i den yderste position. (Venstre side).

• Løsn läseskruen (16b) på den forskydelige anslagsskinne (16a), og skub den forskydelige anslagsskinne (16a) udad.
• Den forskydelige anslagsskinne (16a) skal stoppes så langt før den inderste position, at afstanden mellem anslagsskinnen (16a) og savklingen (6) er mindst 8 mm.
• Kontrollér før skæring, at der ikke er risiko for kollision mellem anslagsskinnen (16a) og savklingen (6).
• Spænd läseskruen (16b) igen.
• Bring maskinens overdel (4) i den øverste stilling.
• Løsn drejebordet (14) ved at løsne håndtaget (11).
• Indstil med grebet (11) drejebordet (14) til den ønskede vinkel (se også punkt 10.5).
• Spænd håndtaget (11) igen for at fiksere drejebordet.
  • Løsn låseskruen (22).
• Vip med håndtaget (1) overdelen (4) mod venstre til det ønskede vinkelmål (se også punkt 10.6).
• Spænd läseskruen (22) igen.
• Udfør skæringen som beskrevet i punkt 10.4.

11. Vedligeholdelse

⚠ Advarsel! Træk lysnetstikket ud, før der foretages indstillings-, vedligeholdelses- eller reparationsarbejde!

Fra tid til anden skal man tørre spåner og støv af maskinen. For at forlænge værktøjets levetid bør man smøre de roterende dele en gang om måneden. Undlad at smøre motoren.

Undgå brug af ætsende midler til rengøring af kunststoffet.

11.2 Rengøring af sikkerhedsanordningen bevægelig savklingebeskyttelse (5)

Inden hver ibrugtagning skal man kontrollere savklingebeskyttelsen for forurening.

Fjern gamle savspåner og træsplinter ved hjælp af en børste eller et tilsvarende egnet værktøj.

11.3 Skift bordindlæg Fare!

Er bordindlægget (10) beskadiget, risikerer man, at mindre genstande kan klemme sig fast mellem bordindlægget og savklingen og blokere sidstnævnte. Udskift da straks de beskadigede bordindlæg!

1. Skru skruerne ud af bordindlægget. Drej evt. drejebordet, og stil overdelen på skrå, så du kan få adgang til skruerne.
2. Fjern bordindlægget.
3. Indsæt nyt bordindlæg.
4. Spænd skruerne i bordindlægget fast.

11.4 Børsteinspektion

Kontrollér kulbørsterne på en ny maskine efter de første 50 driftstimer, eller hver gang der er monteret nye børster. Efter den første kontrol skal kontrollen gentages for hver 10 driftstimer.

Hvis kulstoffet er slidt over en længde på 6 mm, fjederen eller shuntträden er brændt eller beskadiget, skal begge børster udskiftes. Hvis man efter at have afmonteret børsterne konstaterer, at de er gode nok, kan de genmonteres.

Man vedligeholder kulbørsterne ved at dreje de to läsemekanismer (som vist i fig. 21) imod urets retning. Fjern herefter kulbørsterne.

Sæt kulbørsterne ind igen i omvendt rækkefølge.

11.5 Udskiftning af savklinge (fig. 1/2/14-17)

Træk lysnetstikket ud!

Pas på!

Brug beskyttelseshandsker ved udskiftning af savklingen! Fare for tilskadekomst!

• Sving overdelen (4) op, og fastlås den med läsebolten (23).
• Løsn fastgørelsesskruen (5a) på afdækningen med en stjerneskruetrækker.

ADVARSEL!

Denne skrue skal ikke skrues helt ud.

• Klap savklingebeskyttelsen (5) så langt op, at den (5) befinder sig over flangeskruen (28).
• Sæt med den ene hånd unbrakonøglen (C) på flangeskruen (28).
• Hold fast i unbrakonøglen (C), og luk langsomt savklingebeskyttelsen (5), til denne er ved unbrakonøglen (C).
• Tryk savakselspærringen (30) fast, og drej langsomt flangeskruen (28) i urets retning. Efter maks. én omdrejning går savakselspærringen (30) i indgreb.
• Løsn nu flangeskruen (28) ved at dreje den i urets retning med mere kraft.
• Skru flangeskruen (28) helt ud, og tag yderflangen (29) af.
• Tag savklingen (6) af inderflangen (31), og træk den ned og ud.
• Rengør flangeskruen (28), yderflangen (29) og inderflangen (31) omhyggeligt.
• Indsæt den nye savklinge (6) igen i omvendt rækkefølge, og spænd det fast.
• Klap savklingeværnet (5) ned, indtil savklingeværnet (5) hænger i fastgørelsesskruen (5a).
• Spænd fastgørelsesskruen (5a) fast igen.
  • Pas på!
• Tændernes skrå retning, dvs. savklingens omløbsretning (6), skal stemme overens med retningen af pilen på huset.
• Før det videre arbejde skal det kontrolleres, at sikkerhedsanordningerne fungerer korrekt.
• Pas på!

Efter hver udskiftning af savklingen skal det kontrolleres, om savklingen (6) er vippet i lodret stilling og til 45°, og at den kører frit i bordindlægget (10).

- Pas på!

Udskiftning og justering af savklingen (6) skal udføres korrekt.

11.6 Justering af laseren (fig. 19-20)

Såfremt laseren (32) ikke mere viser den korrekte skærelinje, kan den efterjusteres. Dette gøres ved at løsne skruerne (32b) og fjerne den forreste afdækning (32a). Løsn stjerneskruerne (E), og indstil laseren ved at forskyde den sideværts, så laserstrålen rammer tænderne på savklingen (6).

Når du har justeret laseren og spændt den fast, skal du montere den forreste afdækning og spænde de to skruer (32b) håndfast til.

11.7 Serviceinformationer

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Sliddele*: Kulbørster, savklinge, bordindlæg, savspånopsamlingsposer

* er ikke nødvendigvis indeholdt i leveringsomfanget!

12. Transport

• Spænd håndtaget (11) for at läse drejebordet (14).
• Pres overdelen (4) ned, og fastlås den med läsebolten (23). Saven er nu låst i den nederste stilling.
• Fikser savens trækfunktion med låseskruen til trækføringen (20) i den bageste position.
• Bær maskinen i det faste savbord (15).
• Ny opstilling af maskinen sker som beskrevet i kapitel 8 og 9.

13. Opbevaring

Enheden og dennes tilbehør skal opbevares mørkt, tørt og frost-sikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C.

Opbevar elværktøjet i den originale emballage.

Tildæk elværktøjet for at beskytte det mod støv eller fugt.

Opbevar betjeningsvejledningen sammen med elværktøjet.

14. Elektrisk forbindelse

Den installerede elektriske motor er tilsluttet og klar til drift. Forbindelsen er i overensstemmelse med de gældende VDE- og DIN-bestemmelser. Kundens nettilslutning, samt de forlængerledninger der anvendes, skal også overholde disse regler.

• Produktet opfylder EN 61000-3-11-standarden og er underlagt særlige betingelser vedrørende tilslutning. Det vil sige, at anvendelse via vilkärligt udvalgte tilslutningssteder ikke er tilladt.
• Ved ugunstige netforhold kan maskinen forårsage forbigående spændingsvariation.
• Produktet er udelukkende beregnet til anvendelse via tilslutningssteder, som
• a) holder sig inden for en maksimal tilladt netimpedans på "Z" (Zmax = 0.339 Ω), eller
• b) har en tilladelig strømstyrke for konstant netstrøm på mindst 100 A pr. fase.
• Som bruger skal du sikre, om nødvendigt i samråd med dit energiforsyningsselskab, at det tilslutningssted, du vil bruge til produktet, opfylder enten betingelse a) eller b).

Vigtig information

I tilfælde af en overbelastning vil motoren slukkes. Efter en nedkølingsperiode (varierer) kan motoren tændes igen.

Beskadiget elektrisk tilslutningskabel

Isoleringen på elektriske tilslutningskabler er ofte beskadiget.

- Passagesteder, hvor tilslutningskabler føres gennem vinduer eller døre.

• Snoninger hvor tilslutningskablet er fastgjort eller ført forkert.
• Steder hvor tilslutningskablerne er blevet skåret over på grund af, at de er blevet kørt over.
• Isoleringsskader som følge af at blive flået ud af stikkontakten.
• Revner på grund af isoleringens ældning.

Sådanne beskadigede elektriske tilslutningskabler må ikke bruges, og er livstruende på grund af isoleringsskader.

Kontrollér det elektriske tilslutningskabel regelmæssigt for skader. Sørg for, at tilslutningskablet ikke hænger på el-nettet under inspektionen.

Elektriske tilslutningskabler skal være i overensstemmelse med de gældende VDE- og DIN-bestemmelser. Brug kun forbindelseskabler med den samme markering.

Trykningen af typebetegnelsen på tilslutningskablet er obligatorisk.

Hvis nettislutningsledningen til denne maskine bliver beskadiget, skal den erstattes af en særlig tilslutningsledning, der fås hos producenten eller dennes kundeservice.

AC motor:

Netspændingen skal være 220 - 240 V\~.

- Forlængerledninger op til 25 m skal have et tværsnit på 1,5 mm ^2 .

Tilslutninger og reparationer af elektrisk udstyr må kun udføres af en elektriker.

Giv følgende oplysninger i tilfælde af eventuelle forespørgsler:

- Typen af strøm til motoren

- Maskindata - typeskiltet

15. Bortskaffelse og genbrug

Udstyret leveres i emballage for at forhindre det i at blive be- skadiget under transporten. Råvarerne i denne emballage kan genbruges eller genanvendes.

Udstyret og dets tilbehør er lavet af forskellige typer af materialer, såsom metal og plast. Defekte komponenter skal bortskaffes som farligt affald. Spørg din forhandler eller din kommune.

Emballagen består af miljøvenlige materialer, der kan bortskaffes på lokale genbrugsstationer.

Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen.

Gamle apparater må ikke smides ud sammen med det almindelige husholdningsaffald!

Dette symbol gør opmærksom på, at dette produkt ikke må smides ud sammen med det almindelige husholdningsaffald iht. WEEE-direktiv (2012/19/EU) og nationale love. Dette produkt skal afleveres til udvalgte sam-

lesteder. Dette kan gøres f.eks. ved at returnere det i forbindelse med køb af et lignende produkt eller ved at aflevere det til et autoriseret samlested, hvor gamle elektriske og elektroniske apparater genbruges. Forkert håndtering af gamle apparater kan have negative følger for miljøet og menneskers sundhed, fordi disse evt. er fremstillet af farlige stoffer, der ofte findes i gamle elektriske og elektroniske apparater. Den korrekte bortskaffelse af produktet bidrager desuden til en effektiv udnyttelse af naturlige ressourcer. Informationen om samlesteder for gamle apparater fås ved henvendelse til kommunen, de offentlige organer til bortskaffelse af affald, et autoriseret sted til bortskaffelse af gamle elektriske og elektroniske apparater eller renovationen.

16. Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Motor fungerer ikke Motor,	kabel eller stik defekt, lysnetsikringer sprunget.	Få maskinen kontrolleret af en fagmand.Du må aldrig selv reparere motoren. Fare!Kontrollér lysnetsikringerne, og udskift dem efter behov
Motoren starter langsomt og når ikke op på driftsha-stighed.	Spænding for lav, viklinger beskadiget, kondensa-tor brændt sammen.	Få spændingen kontrolleret af en elektriker.Få motoren kontrolleret af en fagmand. Få kondensato-ren udskiftet af en fagmand.
Motor støjer for meget.	Viklinger beskadiget, motor defekt.	Få motoren kontrolleret af en fagmand.
Motor når ikke op på fuld hastighed.	Strømkredse i lysnetanlægget overbelastet (lam-per, andre motorer mv.).	Undlad at tilslutte andre enheder eller motorer til samme strømkreds.
Motor bliver let overop-hedet.	Overbelastning af motor, utilstrækkelig køling af motor.	Undgå, at motoren overbelastes under skæringen,fjern støv fra motoren, så der sikres optimal køling af motoren.
Skæringen er ru eller bølget.	Savklinge uskarp, tandform ikke egnet til materia-letykkelsen.	Opslib savklingen, eller benyt egnet savklinge.
Emne rives op eller splintrer.	Skæringstryk for højt, eller savklinge ikke egnet til formålet.	Benyt egnet savklinge.

17. Garantibevis

Kære kunde,

Alle vores produkter gennemgår strenge kvalitetskontrol for at sikre, at de når dig i perfekt stand. I det usandsynlige tilfælde, at enheden udvikler en fejl, bedes du kontakte vores serviceafdeling på den adresse, der vises på dette garantibevis. Selvfølgelig, hvis du foretrækker at ringe til os så er vi også glade for at tilbyde vores bistand under servicenummer trykt nedenfor. Bemærk følgende betingelser, som garantikrav kan gøres:

• Disse garanti vilkår omfatte yderligere garanti rettigheder og påvirker ikke dine lovbestemte rettigheder for garanti. Vi vil ikke debitere dig for denne garanti.
• Vores garanti dækker kun problemer forårsaget af materiale- eller produktionsfejl, og det er begrænset til afhjælpning af disse mangler eller udskiftning af enheden. Bemærk, at vores enheder ikke er designet til brug i kommercielle, handel eller industrielle applikationer. Derfor er garantien ugyldig, hvis udstyret bruges i kommerciel, handel eller industrielle applikationer eller for andre tilsvarende aktiviteter. Følgende er også udelukket fra vores garanti: kompensation for transportskader, skader forårsaget af manglende overholdelse af installations-/ monteringsvejledning eller skader forårsaget af uprofessionel installation, manglende overholdelse brugsanvisningen (f.eks tilslutning til den forkerte netspænding eller strøm type), misbrug eller uhensigtsmæssig brug (såsom overbelastning af apparatet eller brug af ikke-godkendte værktøj eller tilbehør), manglende overholdelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks sand, sten eller støv), virkninger af vold eller ydre påvirkninger (f.eks skader forårsaget af enheden bliver droppet) og normal slitage som følge af korrekt funktion af apparatet.

Garantien erklæres ugyldige, hvis der gøres forsøg på at manipulere med enheden.

• Garantien er gyldig i en periode på 3 år fra købsdatoen af enheden. Garantikrav skal indsendes inden udløbet af perioden garanti senest to uger efter defekten blive bemærket. Ingen garantikrav vil blive accepteret efter udløbet af garantiperioden. Den oprindelige garantiperiode fortsat anvendelse til enheden, selvom reparationer udføres eller dele udskiftes. I sådanne tilfælde, det udførte arbejde eller dele monteret vil ikke resultere i en forlængelse af garantiperioden, og ingen ny garanti bliver aktiv for det udførte eller dele monteret arbejde. Dette gælder også, när der anvendes en tjeneste på stedet.
• For at du kan gøre dit garantikrav gældende, bedes du kontakte nedenstående serviceadresse. Hvis reklamationen ligger inden for garantiperioden, vil vi fremsende dig en returnærkat, med hvilken du gratis kan returnere dit defekte apparat til os. Det ville hjælpe os, hvis du kunne beskrive karakteren af problemet så detaljeret som muligt. Hvis fejlen er dækket af vores garanti så din enhed vil enten blive repareret med det samme og returneret til dig, eller vi vil sende dig en ny enhed.

Selvfølgelig er vi også glade tilbyde en afgiftsudløsende reparationsservice for eventuelle mangler, der ikke er omfattet af anvendelsesområdet for denne garanti eller til enheder, som ikke længere er dækket. At drage fordel af denne service, skal du sende enheden til vores service-adresse.

Tjeneste-Hotline (DK):

[phone]

(0,00 €/Min.)

Tjeneste-mail (DK):

[e-mail]

Tjeneste Adresse (DK):

Sotek

Charlottevej 30 E

DK - 4270 Hong

PDF ONLINE www.idi-service.com

Med QR-koden kan du få direkte adgang til Lidl-service-siden (www.lidl-service.com) og åbne din betjenings-vejledning ved at indtaste artikelnummeret (IAN) 331932_1907.

Table des matières: Page:
