ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GL 80 SC STEINEL

Τηρείτε γραπτές οδηγίες!

1. Σχετικά με αυτό το έγγραφο

Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε!

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.
– Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Εξήγηση συμβόλων

Προειδοποίηση ενώπιον κινδύνων!

Παραπομπή σε σημεία κειμένου στο έγγραφο.

2. Γενικές υποδείξεις ασφάλειας

Πριν από την εκτέλεση κάθε εργασίας στη συσκευή πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!

• Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλεκτρικός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνεπώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.
• Κατά την εγκατάσταση του αισθητήριου λαμπτήρα πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Για το λόγο αυτό πρέπει να εκτελείται εξειδικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατάστασης της εκάστοτε χώρας και τους κανονισμούς σύνδεσης.
• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.
• Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένα συνεργεία.

3. L 830, L 835, L 840, GL 80 SC / C

Χρήση σύμφωνα με τους κανονισμούς

– Αισθητήριος λαμπτήρας για εγκατάσταση σε τοίχο σε εξωτερικούς (L 830, L 835, L 840 SC)
– Λαμπτήρας για εγκατάσταση σε δάπεδο σε εξωτερικούς (L 830, L 835, L 840 C).
– Αισθητήριος λαμπτήρας για εγκατάσταση σε δάπεδο σε εσωτερικούς (GL 80 SC).
- Λαμπτήρας για εγκατάσταση σε δάπεδο σε εξωτερικούς (GL 80 C).

Υπόδειξη:

Πρέπει να διατηρείται ελάχιστη απόσταση 3 m από το WLAN-Router και τα Access Point, προς αποφυγή ελατ-τωματικών λειτουργιών.

Οι αισθητήριοι λαμπτήρες (SC) περιλαμβάνουν ενεργό ανιχνευτή κίνησης. Ο ενσωματωμένος αισθητήρας υψηλής συχνότητας (HF) εκπέμπει ηλεκτρομαγνητικά κύματα (5,8 GHz) και γίνεται δέκτης της ηχούς των κυμάτων αυτών. Με την παραμικρή κίνηση εντός των ορίων κάλυψης των αισθητήριων λαμπτήρων, ο αισθητήρας εντοπίζει την αλλαγή της ηχούς. Ένας μικροεπεξεργαστής δίνει την εντολή «Ενεργοποίηση φωτός». Η ανίχνευση μέσα από πόρτες, υαλοπίνακες και λεπτούς τοίχους είναι εφικτή. Μέσω ανάλυσης σήματος ο αισθητήρας διαφοροποιεί μεταξύ κινούμενων ατόμων και κινούμενων αντικειμένων όπως θάμνοι ή μικρά ζώα. Έτσι αποκλείονται εσφαλμένες μεταγωγές εξαιτίας μικρών ζώων όπως και διαταραχές εξαιτίας ακραίων θερμοκρασιών. Οι λειτουργίες του αισθητήριου λαμπτήρα μπορούν να ρυθμιστούν μέσω Smartphone ή Tablet. Mía δικτύωση Bluetooth είναι εφικτή μόνο μέσω Smartphone ή Tablet.

Υπόδειξη: Η ισχύς υψηλής συχνότητας του αισθητήρα υψηλών συχνοτήτων iHF ανέρχεται περ. σε 1 mW – αυτό είναι μόνο ένα 1.000 στό της ισχύος εκπομπής ενός κινητού τηλεφώνου ή μιας συσκευής μικροκυμάτων.

Περιεχόμενο συσκευασίας L 830, L 835, L 840 SC / C (Εικ. 3.1)

-Λαμπτήρας
- τρεις βίδες
- τρία τακάκια
- τρία διαστάρια

Διαστάσεις προϊόντος L 830 SC / C (Εικ. 3.2)

Διαστάσεις προϊόντος L 835 SC / C (Εικ. 3.3)

Διαστάσεις προϊόντος L 840 SC / C (Εικ. 3.4)

Επισκόπηση συσκευής L 830, L 835, L 840 SC / C (Εικ. 3.5)

A Στήριγμα τοίχου
Β Ακροδέκτης σύνδεσης
C Στεγανοποιητική τάπα
D Σύζευξη
Ε Φωτιστικός κύβος

Περιεχόμενο συσκευασίας GL 80 SC / C (Εικ. 3.6)

-Λαμπτήρας
- Προφίλ
- Πλάκα δαπέδου
- τέσσερεις βίδες δαπέδου
- τέσσερα τακάκια
- τέσσερεις βίδες σύνδεσης

Διαστάσεις προϊόντος GL 80 SC / C (Εικ. 3.7)

Επισκόπηση συσκευής GL 80 SC / C (Εικ. 3.8)

A Kapáki
Β Ακροδέκτης σύνδεσης
D Σύζευξη
Ε Φωτιστικός κύβος
F Ακροδέκτης γείωσης

Κατανομή φωτεινής έντασης (Εικ. 3.9, Εικ. 3.10, Εικ. 3.11, Εικ. 3.12)

Εμβέλεια (Εικ. 3.13)

Υπόδειξη: Εάν οι λαμπτήρες εγκατασταθούν πολύ πλησίον, μπορεί να προκληθούν εσφαλμένες μεταγωγές, διότι τα εκπεμπόμενα σήματα υψηλής συχνότητας προκαλούν διαταραχές μεταξύ τους. (Εικ. 3.14 Α)

Τα ακόλουθα μέτρα βοηθούν στην αποφυγή αυτού του σφάλματος:

• Εγκατάσταση λαμπτήρων σε απόσταση τουλάχιστον 5 m.
• Δικτυώνετε τους λαμπτήρες μέσω Steinel Connect App και απενεργοποιείτε τον αισθητήρα στοχευμένα μέσω της λειτουργίας Off σε μεμονωμένους λαμπτήρες (Εικ. 3.14 Β + C). Με τη δικτύωση ενεργοποιούνται κατά την κίνηση και οι λαμπτήρες, των οποίων ο αισθητήρας είναι απενεργοποιημένος.

4. Ηλεκτρική σύνδεση

Διάγραμμα συνδεσμολογίας (Εικ. 4.1)

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 2 έως 3 συρμάτων:

L = Φάση (συνήθως μαύρο ή καφέ)

N = Ουδέτερος αγωγός (συνήθως μπλε)

PE = Αγωγός γείωσης (πράσινο / κίτρινο)

Σε περίπτωση αμφιβολιών πρέπει να προβείτε σε αναγνώριση των καλωδίων με δοκιμαστικό τάσης. Κατόπιν αποσυνδέετε πάλι από την ηλεκτρική τάση.

Φάση (L) και ουδέτερος αγωγός (N) συνδέονται στον ακροδέκτη σύνδεσης. Μονώνετε αγωγό γείωσης (PE) και τον παραμερίζετε.

Στο μοντέλο GL 80 SC / C ο αγωγός γείωσης (PE) πρέπει να συνδεθεί στον ακροδέκτη γείωσης.

Προσοχή: Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να αναγνωριστούν τα μεμονωμένα καλώδια και να εγκατασταθούν εκ νέου. Στον αγωγό τροφοδοσίας μπορεί φυσικά να υπάρχει διακόπτης δικτύου

τροφοδοσίας για ενεργοποίηση ή απενεργοποίηση.

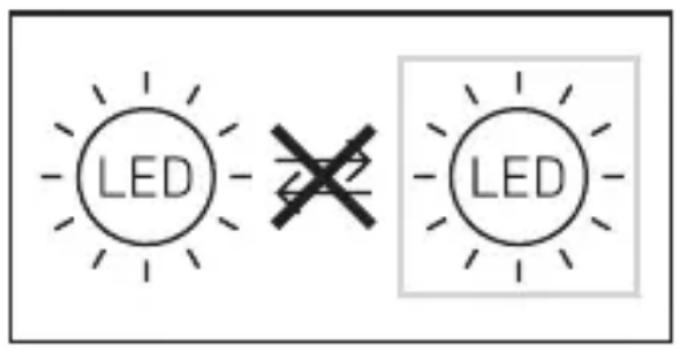

Προσοχή: Η πηγή φωτός αυτού του λαμπτήρα δεν είναι αντικαταστάσιμη, σε περίπτωση που πρέπει να αντικατασταθεί η πηγή φωτός (π.χ. με τη λήξη της διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας.

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.
• Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος.
• Κατά την εγκατάσταση του αιθητήριου λαμπτήρα πρέπει να δοθεί προσοχή ώστε να στηριχτεί με αποκλεισμό κραδασμών.
• Επιλέγετε κατάλληλο σημείο εγκατάστασης λαμβάνοντας υπόψη την εμβέλεια και την ανίχνευση κινήσεων.

Βήματα εγκατάστασης (L 830, L 835, L 840 SC / C)

• Διακόπτετε τροφοδοσία ρεύματος. (Εικ. 4.1)
- Λύνετε ασφαλιστικές βίδες και λύνετε φωτιστικό κύβο από το στήριγμα τοίχου. (Εικ. 5.1)
- Σημαδεύετε σημεία για τρύπες (Εικ. 5.2)
- Ανοίγετε τρύπες και τοποθετείτε ούπατ. (Εικ. 5.3)
- Τρυπάτε στεγανοποιητική τάπα.
- Εγκατάσταση με ενδοτοίχιο αγωγό (Εικ. 5.4)
- Εγκατάσταση με εξωτοίχιο αγωγό (Εικ. 5.5)
- Συνδέετε καλώδιο σύνδεσης (Εικ. 5.6)
• Προσαρμόζετε φωτιστικό κύβο στο στήριγμα τοίχου (Εικ. 5.7)
• Βιδώνετε ασφαλιστικές βίδες (Εικ. 5.7)
- Ενεργοποίηση τροφοδοσίας ρεύματος (Εικ. 5.7)
• Πραγματοποίηση ρυθμίσεων μέσω εφαρμογής (μόνο SC)
→ «6. Λειτουργία»

Βήματα εγκατάστασης (GL 80 SC / C)

• Διακόπτετε τροφοδοσία ρεύματος (Εικ. 4.1)
- Λύνετε βίδα ασφάλισης και αφαιρείτε φωτιστικό κύβο από το καπάκι (Εικ. 5.8)
- Τραβάτε καλώδιο μέσα από στήριγμα δαπέδου και προφίλ (Εικ. 5.9)

• Βίδωμα στηρίγματος δαπέδου και προφίλ (Εικ. 5.10)
- Σημαδεύετε τρύπες διάτρησης στο στήριγμα δαπέδου (Εικ. 5.11)
- Ανοίγετε τρύπες και τοποθετείτε ούπατ (Εικ. 5.12)
• Βιδώνετε στήριγμα δαπέδου δαπέδου στο δάπεδο (Εικ. 5.13)
• Βιδώνετε καπάκι στο προφίλ (Εικ. 5.14)
• Συνδέετε καλώδιο σύνδεσης (Εικ. 5.15)
• Προσαρμόζετε φωτιστικό κύβο στο καπάκι (Εικ. 5.16)
• Βιδώνετε βίδα ασφάλισης (Εικ. 5.16)
- Ενεργοποιείτε τροφοδοσία ρεύματος (Εικ. 5.16)
• Πραγματοποίηση ρυθμίσεων μέσω εφαρμογής → «6. Λειτουργία»

Υπόδειξη:

Μην τοποθετείτε το προϊόν κάτω από το επίπεδο του εδάφους για να αποφύγετε ζημιές από διάβρωση ή οξείδωση.

6. Λειτουργία

Οι λειτουργίες είναι ρυθμίσιμες για τις εκδόσεις SC.

Οι ρυθμίσεις των λειτουργικών πραγματοποιούνται μέσω της εφαρμογής Steinel Connect App.

Steinel Connect App

Για τη ρύθμιση του λαμπτήρα με Smartphone ή Tablet, πρέπει να κατεβάσετε το Steinel Connect App από το δικό σας AppStore. Είναι απαραίτητο ένα Smartphone με Bluetooth ή Tablet.

Android iOS

Λειτουργίες που είναι ρυθμίσιμες μέσω της εφαρμογής Steinel Connect App:

• Ρύθμιση χρόνου
• Ρύθμιση εμβέλειας
• Ρύθμιση ευαισθησίας
• Βασικό φως
• Κεντρικό φως / Στάθμη φωτός νύχτας ρυθμίσιμα
• διευρυμένη ρύθμιση εμβέλειας
  -Ομαδική δικτύωση
• Ρύθμιση ευαισθησίας μέσω Teach-In

Εργοστασιακές ρυθμίσεις (κατάσταση παράδοσης)

-Ρύθμιση εύρους: max.
-Ρύθμιση χρόνου κύριου φωτισμού: 10 δευτερόλεπτα.
-Βασική ρύθμιση χρόνου φωτισμού: 1 λεπτό.
-Ρύθμιση λυκόφωτος: 2.000 lux
-Βασικό επίπεδο εξασθένισης φωτός: 50 %

Ρύθμιση χρόνου (χρονυστέρηση)

Η επιθυμητή διάρκεια φωτισμού του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 5 δευτ. έως το ανώτερο 60 λεπτά. Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονομέτρου. Η εν λόγω λειτουργία ισχύει για εκδόσεις ζ μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth.

Υπόδειξη: Μετά από κάθε διαδικασία απενεργοποίησης του λαμπτήρα διακό- πτεται για 1 περίπου δευτερόλεπτο η εκ νέου ανίχνευση κίνησης. Μόνο εφό- σον παρέλθει αυτός ο χρόνος μπορεί ο λαμπτήρας να ανιχνεύσει κίνηση και να ανάψει πάλι το φως.

Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λειτουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου.

Ρύθμιση εμβέλειας (ευαισθησία)

Με τον όρο εμβέλεια εννοείται η περίπου κυκλική διάμετρος στο δάπεδο, η οποία προκύπτει ως όριο ανίχνευσης κατά την εγκατάσταση σε ύψος 2 m.

• Ρυθμιστής μέγιστο = μεγ. εμβέλεια (5 m)
• Ρυθμιστής ελάχιστο = ελάχ. εμβέλεια (1 m)

Η εν λόγω λειτουργία ισχύει για εκδόσεις ζ μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth.

Ρύθμιση ευαισθησίας (όριο ευαισθησίας)

Το επιθυμητό όριο ευαισθησίας του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 έως 2.000 Lux.

- Ρυθμιστής σε θέση στοπ δεξιά = Λειτουργία φωτός ημέρας (εξαρτάται από φωτεινότητα)

– Ρυθμιστής σε θέση στοπ αριστερά = Λειτουργία λυκόφωτος (περ. 2 Lux) Η εν λόγω λειτουργία ισχύει για εκδόσεις ζ μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth.

Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε θέση στοπ δεξιά.

Βασικό φως

Η φωτεινότητα του βασικού φωτός μπορεί να ρυθμιστεί αδιαβάθμητα μεταξύ 0 % και 100 %. Το βασικό φως μπορεί να ρυθμιστεί βάσει χρόνου ή φωτεινότητας.

Μόνο εφόσον γίνει κίνηση στην περιοχή ανίχνευσης το φως περνάει (για το ρυθμισμένο χρόνο) σε μέγιστη ισχύ φωτός (100 %). Κατόπιν ο λαμπτήρας επιστρέφει πάλι σε βασικό φως.

Βασικό φως

Η φωτεινότητα του βασικού φωτός μπορεί να ρυθμιστεί μεταξύ 10 % και 100 %.

Λειτουργία με απαλό άναμμα φωτός

Κατά την έναρξη η φωτεινότητα ρυθμίζεται σταθερά σε όριο έως 100 % (fade in).

Κατά το σβήσιμο λαμβάνει χώρα αντίθετη ρύθμιση σε όριο έως 0 % μέχρι να σβήσει πλήρως το φως (fade out).

Μπορείτε να ρυθμίσετε τους χρόνους Fade-in και fadde-out.

Λειτουργία συνεχούς φωτός

Οι παράμετροι λειτουργίας συνεχούς φωτός μπορούν να ρυθμιστούν μέσω της εφαρμογής Steinel Connect. Στη νέα εφαρμογή, είναι δυνατή η τυχαία ρύθμιση του συνεχούς φωτός έως σε συγκεκριμένο χρόνο (ώρα-Teach).

Δικτύωση Bluetooth (Bluetooth-Connect-Mesh)

Ο διακόπτης αισθητήρα ανταποκρίνεται στο πρότυπο Bluetooth Mesh. Μπορεί να δικτυωθεί με όλα τα προϊόντα που ανταποκρίνονται σε πρότυπο Bluetooth Mesh. Για τη ρύθμιση του διακόπτη αισθητήρα με Smartphone ή Tablet, πρέπει να κατεβάσετε την εφαρμογή STEINEL Connect από το δικό σας AppStore. Η διαμόρφωση του διακόπτη αισθητήρα πραγματοποιείται μέσω της εφαρμογής Steinel Connect App. Κατά την πρώτη σύνδεση μεταξύ διακόπτη αισθητήρα και εφαρμογής Steinel Connect App αποθηκεύεται στο Smartphone ή το Tablet το σχετικό κλειδί δικτύου. Αποκλείεται η αναρμόδια πρόσβαση στον αισθητήρα μέσω του κλειδιού.

Για πρόσβαση από άλλο Smartphone ή Tablet πρέπει να μοιραστεί το κλειδί δικτύου.

7. Συντήρηση / Φροντίδα

Το προϊόν δεν χρειάζεται συντήρηση. Σε περίπτωση ακαθαρσιών ο λαμπτήρας μπορεί να καθαρίζεται με νωπό πανί (χωρίς απορρυπαντικό).

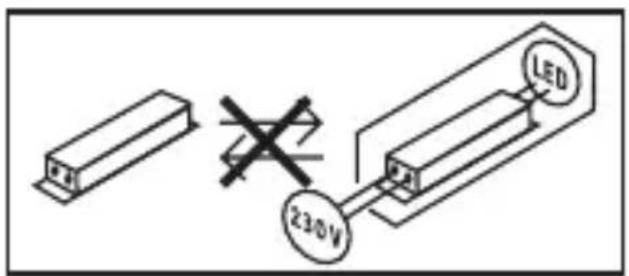

Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικατασταθεί.

LED 230V

8. Απόσυρση

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φίλική προς το περιβάλλον.

9. Εγγύηση κατασκευαστή

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία.

Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή.

Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται.

Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις.

Σέρβις επισκευής: Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής.

3ETE ΚΑΤΑΣΚΕΥΑΣ ΤΗ ΕΓΓΥΗΣΗ

10. Δήλωση συμμόρφωσης

Με την παρούσα ο/η STEINEL GmbH, δηλώνει ότι ο ραδιοεξοπλισμός L 830, L 835, L 840, GL 80 SC / C πληροί την οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: www.steinel.de

11. Τεχνικά δεδομένα
Διαστάσεις Π × Y × B
L 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm
Σύνδεση δικτύου 220–240 V, 50/60 Hz
Ισχύς εισόδου ( P_on ) 9,1 W
Ισχύς εισόδου συστήματος
αισθητήρα iHF	0,67 W
L 830, L 835, L 840 SC	0,67 W
GL 80 SC
Αναμονή (δίκτυο ( P_net ))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Ισχύς φωτός (lm)
L 830 SC	493 lm (ανθρακί), 523 lm (ασημί)
L 830 C	493 lm (ανθρακί)
L 835 SC	616 lm (ανθρακί), 616 lm (ασημί)
L 835 C	616 lm (ανθρακί)
L 840 SC	319 lm (ανθρακί), 319 lm (ασημί)
L 840 C	319 lm (ανθρακί)
GL 80 SC	650 lm (ανθρακί), 650 lm (ασημί)
GL 80 C	650 lm (ανθρακί)
Αποδοτικότητα (lm / W)
L 830 SC	54 lm / W (ανθρακί), 57 lm / W (ασημί)
L 830 C	54 lm / W (ανθρακί)
L 835 SC	68 lm / W (ανθρακί), 68 lm / W (ασημί)
L 835 C	68 lm / W (ανθρακί)
L 840 SC	35 lm / W (ανθρακί), 35 lm / W (ασημί)
L 840 C	35 lm / W (ανθρακί)
GL 80 SC	71 lm / W (ανθρακί), 71 lm / W (ασημί)
GL 80 C	71 lm / W (ανθρακί)
Φωτιστικό μέσο LED
Θερμοκρασία χρώματος 3.000 K
Δείκτης χρωματικής απόδοσης R_a = 82
Μέση διάρκεια ζωής μέτρησης L70B50 σε 25 °C: > 60.000 ώρες
Χρωματική συνέπεια SDCM Εισαγόμενη τιμή: 3
Βασικό φως Ναι (Off, 0–100 %)
	Για C: Πάντα μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth.
Τεχνολογία αισθητήρων (μόνο SC) (5,8 GHz, ≤ 1 mW)
Εύρος ανίχνευσηςΓωνία ανίχνευσηςΓωνία ανοίγματος	160°Για C: Πάντα μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth.160°Για C: Πάντα μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth.
Εμβέλεια 1–5 m	Για C: Πάντα μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth.
Ρύθμιση χρόνου 5 δευτ.–60 λεπτά	Για C: Μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth.
Ρύθμιση ευαισθησίας 2–2.000 Lux	Για C: Μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth.
Τάξη ενεργειακής απόδοσης πηγής φωτόςL 830, L 835, L 840 SCL 830, L 835, L 840 CGL 80 SCGL 80 C	FFFFF
Είδος προστασίας IP 44
Κλάση προστασίαςL 830, L 835, L 840 SC / CGL 80 SC / C	III
Θερμοκρασία περιβάλλοντος -20 έως +40 °C
Συχνότητα Bluetooth 2,4–2,48 GHz
Ισχύς εκπομπής Bluetooth 5 dBm / 3 mW

Τεχνική τεκμηρίωση στη διεύθυνση www.steinel.de

12. Διαταραχές λειτουργίας

Βλάβη Αιτία Βοήθεια

Λαμπτήρας χωρίς τάση	■ Ασφάλεια αντέδρασε,μη ενεργοποιημένη,διακοπή κυκλώματος■ Βραχυκύκλωμα	■ Ενεργοποίηση ασφάλειας, αντικατάσταση, ενεργοποίηση διακόπτη δικτύου,έλεγχος κυκλώματοςμε δοκιμαστικό τάσης■ Ελέγχετε συνδέσεις
Αισθητήριος λαμπτήραςδεν ενεργοποιείται (μόνο SC)	■ Στη λειτουργία ημέρας, ρύθμιση λυκόφωτος βρίσκεται σε λειτουργία νύχτας■ Διακόπτης δικτύου ΕΚΤΟΣ■ Ασφάλεια αντέδρασε■ Ανακριβής ρύθμιση περιοχής κάλυψης	■ Ρύθμιση ευαισθησίας μέσω εφαρμογής■ Ενεργοποίηση■ Ενεργοποίηση ασφάλειας, αντικατάσταση,εν ανάγκη έλεγχος σύνδεσης■ Ρύθμιση εμβέλειας μέσω εφαρμογής ή ρυθμιστή
Αισθητήριος λαμπτήραςδεν απενεργοποιείται (μόνο SC)	■ Διαρκούσα κίνηση εντός ορίων ανίχνευσης	■ Ελέγχετε την περιοχή και ενδεχομ. κάνετε νέα ρύθμιση
Αισθητήριος λαμπτήραςδεν απενεργοποιείται πλήρως (μόνο SC)	■ Επιλέχτηκε φως νύχτας	■ Φως νύχτας σε «0 λεπτά»
Αισθητήριος λαμπτήρας ενεργοποιείται ανεπιθύμητα (μόνο SC)	■ Ο άνεμος φυσάει δένδρα και θάμνους στην περιοχή κάλυψης■ Ανίχνευση αυτοκινήτων στο δρόμο	■ Μετατοπίζετε την περιοχή κάλυψης■ Μετατοπίζετε την περιοχή κάλυψης
Αισθητήριος λαμπτήρας ενεργοποιείται και απενεργοποιείται ανεξέλεγκτα (μόνο SC)	■ Μεγάλα μεταλλικά αντικείμενα, όπως π.χ. αυτοκίνητα ή μεταλλικοί τοίχοι, στα όρια ανίχνευσης	■ Μετατοπίζετε την περιοχή κάλυψης■ π.χ. αλλάζετε θέση αυτοκινήτου
