GEBRUIKSAANWIJZING GL 80 SC STEINEL

Neem de tekst in acht!

Zorgvuldig doorlezen en bewaren a.u.b.!

• Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.
• Bij de installatie van de sensorlamp werkt u met netspanning. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd.
• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door een gespecialiseerd bedrijf worden uitgevoerd.

3. L 830, L 835, L 840, GL 80 SC / C

Gebruik volgens de voorschriften

• Sensorlamp voor wandmontage buiten (L 830, L 835, L 840 SC).
  – Lamp voor wandmontage buiten (L 830, L 835, L 840 C).
• Sensorlamp voor grondmontage buiten (GL 80 SC).
• Lamp voor grondmontage buiten (GL 80 C).

Opmerking:

Er moet een minimumafstand van 3 m tot de WLAN-router en de Access Points worden aangehouden om storingen te voorkomen.

De sensorlampen (SC) zijn voorzien van een actieve bewegingsmelder. De geïntegreerde iHF-sensor zendt hoogfrequente elektromagnetische golven (5,8 GHz) uit en vangt de echo daarvan op. Bij beweging van personen in het registratiebereik van de sensorlamp wordt de echoverandering door de sensor geregistreerd. Een microprocessor activeert vervolgens het schakelbevel 'licht inschakelen'. Ook door deuren, ruiten of dunne wanden heen worden bewegingen geregistreerd. Door het signaal te analyseren kan de sensor een onderscheid maken tussen bewegende personen en bewegende objecten zoals struiken of kleine dieren. Verkeerde schakelingen door kleine dieren zijn uitgesloten, evenals storingen door extreme temperaturen.

De functies van de sensorlamp kunnen via een smartphone of met de tablet worden geregeld. Koppeling met Bluetooth is alleen mogelijk via smartphone of tablet.

Opmerking:

Het hoogfrequente vermogen van de iHF-sensor bedraagt ca. 1 mW – dat is slechts een 1.000ste van het zendvermogen van een mobiele telefoon of een magnetron.

Bij de levering van de L 830, L 835, L 840 SC / C inbegrepen (Afb. 3.1)

-lamp
- drie schroeven
- drie pluggen
- drie afstandhouders

Productafmetingen L 830 SC / C (Afb. 3.2)

Productafmetingen L 835 SC / C (Afb. 3.3)

Productafmetingen L 840 SC / C (Afb. 3.4)

Overzicht lamp L 830, L 835, L 840 SC / C (Afb. 3.5)

A Wandhouder
B Aansluitklem
C Afdichtstopje
D Steekverbinding
E Lichtkubus

Bij de levering van de GL 80 SC / C inbegrepen (Afb. 3.6)

-lamp
- profiel
- grondplaat
- vier grondschroeven
- vier pluggen
- vier verbindingsschroeven

Productafmetingen GL 80 SC / C (Afb. 3.7)

Overzicht lamp GL 80 SC / C (Afb. 3.8)

A Afdekkapje
B Aansluitklem
D Steekverbinding
E Lichtkubus
F Aardingsklem

Lichtsterkteverdeling (Afb. 3.9, Afb. 3.10, Afb. 3.11, Afb. 3.12)

Reikwijdte (alleen SC) (Afb. 3.13)

Opmerking:

Wanneer de lampen te dicht bij elkaar zijn geplaatst, kunnen foutieve schakelingen voorkomen, omdat de uitgezonden hoogfrequente signalen elkaar onderling storen. (Afb. 3.14 A)

De volgende maatregelen helpen, om deze fout te vermijden:

• Monteer de lampen met een onderlinge afstand van minimaal 5 m.
• Verbind de lampen via de Steinel Connect App en schakel de sensor bij afzonderlijke lampen m.b.v. de Sensor-Off functie gericht uit (Afb. 3.14 B+C). Door de koppeling worden bij beweging ook lampen ingeschakeld waarvan de sensor gedeactiveerd is.

4. Elektrische aansluiting

Schakelschema (Afb. 4.1)

De stroomtoevoer bestaat uit een 2- tot 3-polige kabel.

L = fase (meestal zwart of bruin)

N = nuldraad (meestal blauw)

PE = aarde (groen / geel)

In geval van twijfel moeten de draden met een spanningstester worden geïdentificeerd; vervolgens weer spanningsvrij maken. De fase (L) en de nuldraad (N) worden op het kroonsteentje aangesloten. Aardedraad (PE) isoleren en toevoegen.

Bij GL 80 SC / C moet de aardedraad (PE) op de aardingsklem worden aangesloten.

Belangrijk: verwisseling van de aansluitingen kan in het apparaat of in uw zekeringenkast kortsluiting veroorzaken. In dit geval moeten de afzonderlijke kabels geïdentificeerd en opnieuw gemonteerd worden. In de stroomtoevoerkabel kan natuurlijk een schakelaar voor IN- en UIT-schakelen worden gemonteerd.

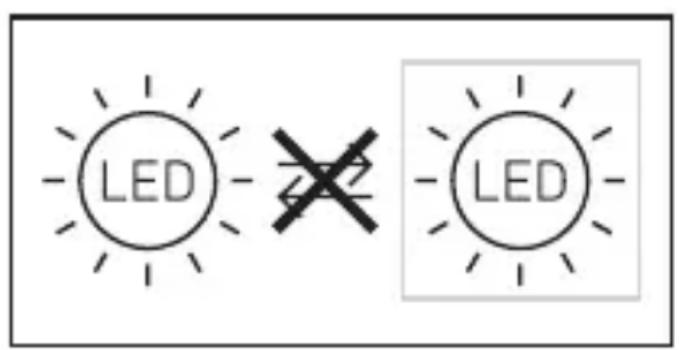

Belangrijk: de lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

LED LED

5. Montage

• Alle onderdelen controleren op beschadigingen.
• Neem het product bij beschadigingen niet in gebruik.
• Bij de montage van de sensorlamp moet erop worden gelet, dat deze trillingvrij wordt bevestigd.
• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie.

Montagestappen (L 830, L 835, L 840 SC / C)

• Stroomtoevoer uitschakelen. (Afb. 4.1).
• Borgschroeven losdraaien en de lichtkubus van de wandhouder nemen. (Afb. 5.1)
  • Boorgaten aftekenen (Afb. 5.2)
  • Gaten boren en pluggen plaatsen. (Afb. 5.3)
• Afdichtstopje doordrukken.
  • Montage bij kabels in de muur (Afb. 5.4)
  • Montage bij kabels op de muur (Afb. 5.5)
  • Aansluitkabel aansluiten (Afb. 5.6)
• Lichtkubus op de wandhouder plaatsen (Afb. 5.7)
  • Borgschroeven bevestigen (Afb. 5.7)
  • Stroomtoevoer inschakelen (Afb. 5.7)
• Instellingen met de app uitvoeren
  → "6. Functie"

Opmerking:

Het product niet onder de grond monteren, om schade door corrosie of oxidatie te voorkomen.

Montagestappen (GL 80 SC / C)

• Stroomtoevoer uitschakelen (Afb. 4.1)
• Borgschroef losdraaien en lichtkubus van de afdekking trekken (Afb. 5.8)
• Kabel door de grondplaat en het profiel trekken (Afb. 5.9)
• Grondplaat en profiel vastschroeven (Afb. 5.10)
• Boorgaten aftekenen op de grondplaat (Afb. 5.11)
  • Gaten boren en pluggen plaatsen (Afb. 5.12)
• Grondplaat op de grond bevestigen (Afb. 5.13)
• Afdekking op profiel schroeven (Afb. 5.14)
  • Aansluitkabel aansluiten (Afb. 5.15)
• Lichtkubus op afdekking plaatsen (Afb. 5.16)
  • Borgschroef bevestigen (Afb. 5.16)
  • Stroomtoevoer inschakelen (Afb. 5.16)
• Instellingen met de app uitvoeren
  → "6. Functie"

6. Werking

De functies van de SC-varianten kunnen worden ingesteld.

Het instellen van de functies wordt met de Steinel Connect App uitgevoerd.

Steinel Connect App

Voor de configuratie van de lamp m.b.v. smartphone of tablet moet de STEINEL Steinel Connect App gedownload worden uit de AppStore. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist.

Android iOS

Functies die met de Steinel Connect App kunnen worden ingesteld:

• tijdinstelling
• reikwijdte-instelling
• schemerinstelling
• basislicht
• hoofdlicht- / nachtlichtlevel instelbaar
• uitgebreide reikwijdte-instelling
• groepskoppeling
• schemerinstelling door teach-in

Fabrieksinstellingen (leveringsstatus)

-Bereikinstelling: max.
–Tijdinstelling hoofdverlichting: 10 sec.
-Basisinstelling lichttijd: 1 min.
–Schemerinstelling: 2.000 lux
-Basisniveau lichtdimming: 50

Tijdinstelling (nalooptijd)

De gewenste brandduur van de lamp kan traploos van ca. 5 seconden tot max. 60 minuten worden ingesteld. De tijdklok wordt na iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart.

Deze functie geldt voor de C-varianten altijd alleen in combinatie met een Bluetooth-sensorproduct.

Opmerking:

Na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie gedurende ca. 1 seconde niet mogelijk. Pas na afloop van deze tijd kan de lamp bij beweging weer licht inschakelen.

Bij de instelling van het registratiebereik en voor de functiecontrole raden wij aan de kortste tijd in te stellen.

Reikwijdte-instelling (gevoeligheid)

Met het begrip reikwijdte wordt de ongeveer ronde cirkel op de grond bedoeld, die als registratiebereik ontstaat bij montage op 2 m hoogte.

• Instelknopje maximaal = max. reikwijdte (5 m)
• Instelknopje minimaal = min. reikwijdte (1 m)

Deze functie geldt voor de C-varianten altijd alleen in combinatie met een Bluetooth-sensorproduct.

Schemerinstelling (drempelwaarde)

De gewenste drempelwaarde kan traploos van ca. 2 tot 2.000 lux worden ingesteld.

• instelknopje naar rechteraanslag = daglichtstand (onafhankelijk van de lichtsterkte)
• instelknopje naar linkeraanslag = schemerstand (ca. 2 lux)

Deze functie geldt voor de C-varianten altijd alleen in combinatie met een Bluetooth-sensorproduct.

Bij de instelling van het registratiebereik en voor de functietest bij daglicht moet de instelknop op rechteraanslag staan.

Basislicht

De lichtsterkte van het basislicht kan tussen 0 % en 100 % worden ingesteld. Het basislicht kan op basis van tijd of lichtsterkte worden ingesteld.

Bij bewegingen in het registratiebereik wordt het licht (voor de ingestelde tijd)

naar het maximale lichtvermogen (100 %) geschakeld. Daarna schakelt de lamp weer terug naar het basislicht.

Hoofdlicht

De lichtsterkte van het hoofdlicht kan tussen 10 % en 100 % worden ingesteld.

Soft-lightstartfunctie

Bij inschakeling wordt de lichtsterkte langzaam verhoogd naar 100 % (fade-in). Bij het uitschakelen wordt de lichtsterkte langzaam gedimd naar 0 % (fade-out). De tijden voor fade-in en fade-out kunnen worden ingesteld.

Permanente verlichting

De parameters voor permanente verlichting kunnen met de Steinel Connect app worden ingesteld. In de app kan de permanente verlichting tot een bepaald tijdstip worden ingesteld (tijd-teach).

Bluetooth-koppeling (Bluetooth Connect Mesh)

De sensorschakelaar voldoet aan de Bluetooth Mesh standaard. Hij kan gekoppeld worden aan alle producten die aan de Bluetooth Mesh standaard voldoen. Het configureren van de sensorschakelaar wordt met de Steinel Connect app uitgevoerd.

Bij de eerste verbinding tussen sensorschakelaar en Steinel Connect app worden de bijbehorende netwerksleutels opgeslagen op uw smartphone of tablet. Dankzij deze sleutels is uitgesloten dat onbevoegden toegang krijgen tot de sensor.

Om met een extra smartphone of tablet toegang te krijgen, moet de netwerks-leutel worden gedeeld.

7. Onderhoud en verzorging

Dit product is onderhoudsvrij.

De lamp kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd.

Belangrijk: de regelaar kan niet worden vervangen.

LED 230V

8. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieu-vriendelijk gerecycled te worden.

9. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Diesel straße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen.

Verder is garantie uitgesloten:

- bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage, bij een niet regelconform

of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd,

-wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,

- indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,

- wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,

-bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantie - periode is verlopen.

3 JAAR FABRIEKS GARANTIE

10. Conformiteitsverklaring

Hierbij verklaar ik, STEINEL GmbH, dat het type radioapparatuur L 830, L 835, L 840, GL 80 SC / C conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.stinel.de

11. Technische gegevens
Afmetingen b × h × d
L 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm
Netaansluiting 220–240 V, 50/60 Hz
Opgenomen vermogen (P _on ) 9,1 W
Opgenomen vermogen iHF-sensortechniek
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Stand-by (netwerk (P _net ))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Lichtvermogen (lm)
L 830 SC	493 lm (antraciet), 523 lm (zilver)
L 830 C	493 lm (antraciet)
L 835 SC	616 lm (antraciet), 616 lm (zilver)
L 835 C	616 lm (antraciet)
L 840 SC	319 lm (antraciet), 319 lm (zilver)
L 840 C	319 lm (antraciet)
GL 80 SC	650 lm (antraciet), 650 lm (zilver)
GL 80 C	650 lm (antraciet)
Efficiëntie (lm / W)
L 830 SC	54 lm / W (antraciet), 57 lm / W (zilver)
L 830 C	54 lm / W (antraciet)
L 835 SC	68 lm / W (antraciet), 68 lm / W (zilver)
L 835 C	68 lm / W (antraciet)
L 840 SC	35 lm / W (antraciet), 35 lm / W (zilver)
L 840 C	35 lm / W (antraciet)
GL 80 SC	71 lm / W (antraciet), 71 lm / W (zilver)
GL 80 C	71 lm / W (antraciet)
Lampjes led
Kleurtemperatuur 3.000 K
Index kleurweergave R _a = 82
Gemiddelde levensduur L70B50 bij 25 °C: >60.000 uur
Kleurconsistentie SDCM beginwaarde: 3
Basislicht Ja (Uit, 0–100 %)
	Voor C: Altijd alleen in combinatie met een Bluetooth-sensorproduct.
Sensortechniek (alleen SC) (5,8 GHz, ≤ 1 mW)
Registratiebereik
Registratiehoek	160°
	Voor C: altijd alleen in combinatie met een Bluetooth-sensorproduct.
Openingshoek	160°
	Voor C: altijd alleen in combinatie met een Bluetooth-sensorproduct.
Reikwijdte 1–5 m	Voor C: altijd alleen in combinatie met een Bluetooth-sensorproduct.
Tijdinstelling 5 sec.–60 min.	Voor C: alleen in combinatie met een Bluetooth-sensorproduct.
Schemerinstelling 2–2.000 lux	Voor C: alleen in combinatie met een Bluetooth-sensorproduct.
Energieklasse van de lichtbron
L 830, L 835, L 840 SC	F
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
Bescherming IP 44
Veiligheidsklasse
L 830, L 835, L 840 SC / C	II
GL 80 SC / C	I
Omgevingstemperatuur -20 tot + 40 °C
Frequentie Bluetooth 2,4–2,48 GHz
Zendvermogen Bluetooth 5 dBm / 3 mW

Technische documentatie onder www.steinel.de

12. Storingen

Storing Oorzaak Oplossing

Lamp zonder spanning	Zekering gesprongen, niet ingeschakeld, leiding onderbrokenKortsluiting	Zekering inschakelen, vervangen, netschake- laar inschakelen, kabel met spanningzoeker controlerenAansluitingen controleren
De sensorlamp schakelt niet in (alleen SC)	Bij daglicht, scheme- rinstelling staat op nachtstandNetschakelaar UITZekering gesprongenRegistratiebereik niet gericht ingesteld	Schemering instellen via appInschakelenZekering inschakelen, vervangen, evt. aan- sluiting controlerenRekwijdte instellen via app
De sensorlamp schakelt niet uit (alleen SC)	Permanente beweging in het registratiebereik	Bereik controleren en eventueel opnieuw instellen
De sensorlamp schakelt niet helemaal uit (alleen SC)	Nachtlicht gekozen	Nachtlicht op “0 min.”
De sensorlamp schakelt ongewenst aan (alleen SC)	Wind beweegt bomen en struiken binnen het registratiebereikRegistratie van auto's op straat	Bereik veranderenBereik veranderen
De sensorlamp schakelt ongecontroleerd aan en uit (alleen SC)	Er zijn grote metalen voorwerpen zoals auto's of metalen wanden in het regis- tratiebereik	Bereik veranderenBijv. auto elders parkeren

IT

PE = conductor de protectie (verde / galben)
