NAUDOJIMO INSTRUKCIJA GL 80 SC STEINEL

Laikykitės rašytinių instrukcijų!

1. Apie ši dokumentą

Prašom įdėmiai perskaityti ir išsaugoti.

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
-Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Simbolių paaiškinimas

Ispėjimas apie pavojus!

Nuoroda i atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srove ir įtampos rodytuvu patikrinkite, ar nėra įtampos.
• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklėmis.
• Naudokite tik originalias atsargines dalis.
• Remonto darbus galima atlikti tik specializuotose remonto dirbtuvèse.

3. L 830, L 835, L 840, GL 80 SC / C

Naudojimas pagal paskirti

– Sensorinis šviestuvas, skirtas montuoti ant sienos lauke (L 830, L 835, L 840 SC).
– LED šviestuvas skirtas montuoti ant sienu patalpose ir lauke (L 830, L 835, L 840 C).
– Sensorinis šviestuvas, skirtas montuoti ant grindų lauke (GL 80 SC).
– LED šviestuvas skirtas montuoti ant grindų patalpose ir lauke (GL 80 C).

Pastaba

Kad būtų išvengta gedimų, iki WLAN maršrutizatoriaus ir prieigos taškų turi būti ne mažesnis kaip 3 m atstumas.

Sensoriniuose šviestuvuose (SŠ) yra įmontuoti aktyvūs judesio davikliai. Integruotas iHF sensorius siunčia elektromagnetines bangas (5,8 GHz) ir priima jų aidą. Žmonėms judant sensorinio šviestuvo jautrumo zonoje, sensorius užfiksuoja aido pokytį. Tada mikroprocesorius duoda komandą „jjungti šviesą“. Sensorius gali suveikti ir per duris, langus ar plonas sienas. Sensorius analizuodamas signalą atskiria judančius žmones nuo judančių objektų, tokių kaip krūmai arba maži gyvūnai. Taip išvengiama klaidingų įsijungimų, kuriuos sukelia maži gyvūnai bei triktys dėl itin aukštos ar žemos temperatūros.

Sensorinio šviestuvo funkcijos gali būti nustatytos išmaniuoju telefonu ir planšetiniu kompiuteriu. „Bluetooth“ ryšys galimas tik išmaniuoju telefonu arba planšetiniu kompiuteriu.

Pastaba

iHF sensoriaus aukšto dažnio galia atitinka maždaug 1 mW, tai sudaro tik 1.000 - ają dalį mobiliojo telefono arba mikrobangų krosnelės siuntimo galios.

Tiekimo komplektas „L 830, L 835, L 840 SC / C“ (3?1 Pav?)

• šviestuvas
  -3 varžtai
• 3 mūrvinės
• 3 distanciniai laikikliai

Gaminio matmenys „L 830 SC / C“ (3♦2 Pav♦) Gaminio matmenys „L 835 SC / C“ (3♦3 Pav♦) Gaminio matmenys „L 840 SC / C“ (3♦4 Pav♦)

Prietaiso apžvalga „L 830, L 835, L 840 SC / C“ (3◆5 Pav◆)

A Sieninis laikiklis
B Gnybtai
C Sandarinimo kamštis
D Kištukinė jungtis
E Šviečiantis kubas

Tiekimo komplektas „GL 80 SC / C“ (3◆6 Pav◆)

– Šviestuvas
- Profilis
– Pagrindo plokště
– Keturi grindų varžtai
- Keturios mūrvinės
– Keturi jungiamieji varžtai

Gaminio matmenys „GL 80 SC / C“ (3♦7 Pav♦)

Prietaiso apžvalga „GL 80 SC / C“ (3♦8 Pav♦)

A Dangtelis
B Gnybtai
D Kištukinė jungtis
E Sviečiantis kubas
F |žeminimo gnybtas

Šviesos intensyvumo pasiskirstymas (3♦9 Pav♦, 3♦10 Pav♦, 3♦11 Pav♦, 3♦12 Pav♦)

Jautrumo zonos ilgis (tik SŠ) (3?13 pav?)

Pastaba

Jeigu šviestuvai sumontuoti per arti vienas kito, galimi klaidingi jsijungimai, nes siunčiami aukšto dažnio signalai trukdo šviestuvams (3◆14 A pav◆).

Apeiti šią klaidą galima tokiais būdais:

• montuokite šviestuvus mažiausiai 5 metru atstumu vienas nuo kito.
• Sujunkite šviestuvus naudodamiesi „Steinel Connect App“ ir tikslingai išjunkite sensorių naudodamiesi „Sensor-Off“ funkcija kai kuriems šviestuvams (3◆14 B + C pav?). Esant sujungtiems šviestuvams užfiksavus judėjimą įsijungs ir tie šviestuvai, kurių sensoriai yra išjungti.

4? Elektros jungtis

Sujungimo schema (4♦1 pav♦)

Tinklo įvadą sudaro dvigyslis arba trigyslis kabelis:

L = fazė (dažniausiai juodas arba rudas)

N = nulinis laidas (dažniausiai mėlynas)

PE = apsauginis laidas (žalias / geltonas)

Jei kyla abejonių, laidus patikrinkite įtampos indikatoriumi; po to atjunkite srove.

Fazės (L) ir nulinis laidas (N) jungiami prie jungiamųjų gnybtų. Izoliuokite ir jrenkite apsauginį laidą (PE)◆?

„GL 80 SC / C“ šviestuve apsauginis laidas (PE) turi būti jungiamas prie jžeminimo gnybto.

Svarbu! Neteisingai sujungti laidai sukelia trumpaji jungimą prietaise arba paskirstymo spintoje. Tokiu atveju reikia identifikuoti atitinkamus kabelius ir sujungti juos iš naujo. Tinklo jvade, žinoma, galima jrengti IJUNGIMO ir IŠJUNGIMO jungiklius.

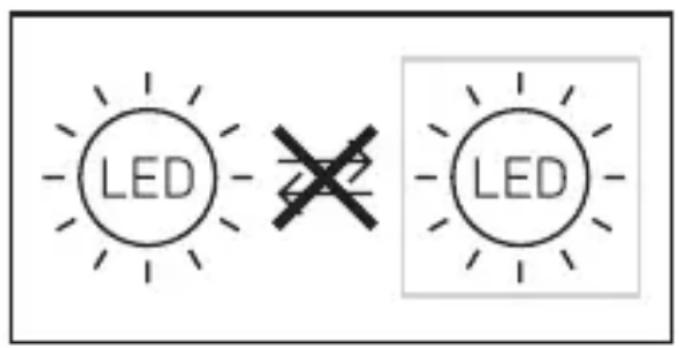

Svarbu! Šio šviestuvo šviesos elementas yra nekeičiamas; prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą.

LED LED

5. Montavimas

• Visas dalis patikrinkite dėl pažeidimų.
• Esant pažeidimams gaminio nenaudokite.
• Montuodami sensorinį šviestuvą pasirinkite nuo vibracijos apsaugotą vietą.
• Pasirinkite tinkamą montavimo vietą atsižvelgdami i jautrumo zonos ilgj ir judėjimo fiksavimą.

Montavimo žingsniai „L 830, L 835, L 840 SC / C“

• Išjunkite elektros energijos tiekimą (4.1 Pav.).
• Atlaisvinkite apsauginius varžtus ir nuimkite šviečiantį kubą nuo sieninio laikiklio (5.1 Pav.).
• Pažymėkite gręžimo skyles (5.2 Pav.).
• Išgręžkite skyles ir jkiškite kaiščius. (5.3 Pav.).
• Prakiškite sandarinimo kaištj.
  • Potinkinis montavimas (5.4 Pav.).
  • Virštinkinis montavimas (5.5 Pav.).
• Prijunkite jungiamuosius laidus (5.6 Pav.).
• Jkiškite šviečiantj kuba j sienini laikiklj (5.7 Pav.).
• Ísukite varžtus (5.7 Pav.).
• Ijunkite elektros energijos tiekimą (5.7 Pav.).
• Atlikite nustatymus naudodamiesi programèle → „6. Veikimas“

Montavimo žingsniai („GL 80 SC / C“)

• Išjunkite elektros energijos tiekimą (4.1 Pav.).
• Atlaisvinkite apsauginius varžtus ir nutraukite šviečiantį kubą nuo dangtelio (5.8 Pav.).
• Prakiškite kabelj pro stovo laikiklj ir profilj (5.9 Pav.).
• Prisukite atraminj laikikj prie profilio (5.10 Pav.).
• Stovo plokštelėje pažymėkite gręžimo angas (5.11 Pav.).
• Išgręžkite skyles ir jkiškite kaiščius (5.12 Pav.).

• Priveržkite stovo laikiklj prie grindu (5.13 Pav.).

• Priveržkite dangtelj prie profilio (5.14 Pav.).

• Prijunkite jungiamuosius laidus (5.15 Pav.).
• Užmaukite šviečiantį kuba ant dangtelio (5.16 Pav.).
• Isukite varžta (5.16 Pav.).
• Jjunkite elektros energijos tiekimą (5.16 Pav.).
• Atlikite nustatymus naudodamiesi programèle
  → „6. Veikimas“

Pastaba

Produkto nemontuokite po žeme, kad išvengtumėte korozijos ar oksidacijos žalos.

6. Veikimas

Funkcijos gali būti nustatomos SŠ variantams.

Funkcijos nustatomos naudojantis nuotolinio valdymo programėlė „Steinel Connect App“.

Išmanioji nuotolinio valdymo programėlė „Steinel Connect App“

Norint konfigūruoti šviestuvą naudojantis išmaniuoju telefonu arba planšetiniu kompiuteriu iš „AppStore“ reikia atsisiųsti STEINEL išmaniają nuotolinio valdymo programėlę „Steinel Connect App“. Tam reikalingas išmanusis telefonas arba planšetė, kurioje įdiegtas „Bluetooth“.

Android iOS

Funkcijos, kurias galima nustatyti naudojantis nuotolinio valdymo programèle „Steinel Connect App“:

– švietimo trukmės nustatymas
– jautrumo zonos nustatymas
– prieblandos lygio nustatymas
– pagrindiné šviesa
-reguliuojamas pagrindinio / naktinio apšvietimo lygis
-išplėstinis jautrumo zonos ilgio nustatymas
-grupès sujungimas
-prieblandos nustatymas naudojantis jsisavinimo režimu

Švietimo trukmės nustatymas (inercinio veikimo laikas)

Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai nuo maždaug 5 sekundžių iki maks. 60 minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo. Ši funkcija galioja C variantams tik kartu su gaminiu, kuriame įrengtas „Bluetooth“ jutiklis.

Pastaba

Kaskart šviestuvui išsijungus naujas judesys gali būti užfiksuotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl ijungs šviesą.

Norint nustatyti jautrumo zoną ir patikrinti funkcijas rekomenduojama pasirinkti trumpiausią laiką.

Gamykliniai nustatymai (pristatymo būsena)

–Diapazono nustatymas: maks.
-Pagrindinio apšvietimo laiko nustatymas: 10 sek.
-Pagrindinis šviesos trukmės nustatymas: 1 min.
-Sutemų nustatymas: 2.000 liuksų
-Pagrindinis šviesos pritemdymo lygis: 50 %

Veikimo nuotolio reguliavimas (jautrumas)

Veikimo nuotolis – tai maždaug apskritimo formos zona, kurioje judesj fiksuoja jutiklis, jei jis sumontuojamas 2 m aukštyje.

• Nustatymo reguliatorius ties maksimalia reikšme = maksimalus jautrumo zonos ilgis (5 m)
• Nustatymo reguliatorius ties minimalia reikšme = minimalus jautrumo zonos ilgis (1 m)

Ši funkcija galioja C variantams tik kartu su gaminiu, kuriame jrengtas „Bluetooth“ jutiklis.

Prieblandos lygio nustatymas (suveikimo slenkstis)

Pageidaujamas šviestuvo suveikimo slenkstis nustatomas neribotai nuo maždaug 2 iki 2.000 liuksų.

• Nustatymo reguliatorius dešinėje = dienos šviesos režimas (nepriklauso nuo apšvietimo)
• Nustatymo regulatorius kairėje = prieblandos režimas (maždaug 2 liuksai).

Ši funkcija galioja C variantams tik kartu su gaminiu, kuriame jrengtas „Bluetooth“ jutiklis.

Nustatant jautrumo zoną ir atliekant funkciju patikrinimą dienos režimu nustatymo reguliatorius turi būti pasuktas iki galo į dešinę.

„Budintis“ režimas

Bazinio apšvietimo ryškumas gali būti nustatytas tarp 0 % ir 100 %.

Pagrindinį apšvietimą galima nustatyti pagal laiką arba ryškumą.

Tik užfiksavus judesj jautrumo zonoje jjungiama šviesa (nustatytam laikui) iki maksimalios apšvietimo galios (100 %). Po to šviestuvas vėl persijungs j „budintj“ režimą.

Pagrindinis apšvietimas

Pagrindinio apšvietimo ryškumas gali būti nustatytas tarp 10 % ir 100 %.

Sulėtinto šviesos įsijungimo funkcija

Ryškumas jungus tolygiai pasieks 100 % (fade-in). Ryškumas išjungus tolygiai nukris iki 0 % (fade-out). „Fade-in“ ir „fade-out“ trukmė yra pasirenkama.

Pastovaus švietimo funkcija

Nuolatinio apšvietimo režimo parametrus galima nustatyti naudojant „Steinel Connect“ programėlę. Programėlėje nuolatinio apšvietimo režimą galima nustatyti pagal pageidavimą iki tam tikro paros laiko (paros laiko įsisavinimo).

„Bluetooth“ tinklas („Bluetooth-Connect-Mesh“)

Sensorinis jungiklis atitinka „Bluetooth Mesh“ standartą. Jis gali būti sujungtas su visais gaminiais, atitinkančiais „Bluetooth Mesh“ standartą. Sensorinis jungiklis konfigūruojamas naudojant programėlę „Steinel Connect“. Pirmą kartą sujungus sensorinį jungiklj su programėle „Steinel Connect App“, atitinkami tinklo raktai išsaugomi išmaniajame telefone ar planšetėje. Raktas apsaugo nuo neteisėtos prieigos prie sensoriaus. Siekiant gauti prieigą per kitą išmanųji telefoną ar planšetę, tinklo raktą reikia bendrinti.

7. Techninė priežiūra / kita priežiūra

Gaminiui techninė priežiūra nereikalinga.

Užsiteršusj šviestuvą galima valyti drėgnu skudurėliu (be valiklio).

Svarbu: valdymo prietaisas nekeičiamas.

230V LED

8. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenks-mingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

9. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos.

Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys.

Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.

Remontas: pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre.

3 METU GAMINTOJO GARANTIJA

10. Atitikties deklaracija

Aš, STEINEL GmbH, patvirtinu, kad radijo jrenginių tipas L 830, L 835, L 840, GL 80 SC / C atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: www.steinel.de

11. Techniniai duomenys
Matmenys P × A × S
L 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm
Prijungimas prie elektros tinklo 220–240 V, 50/60 Hz
Galios suvartojimas ( P_on )9,1 W
Galios suvartojimas „HF Sensorik“
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Budėjimo režimas (tinklas („ P_net “)
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Šviesos galia (lm)
L 830 SC	493 lm (pilkas), 523 lm (sidabras)
L 830 C	493 lm (pilkas)
L 835 SC	616 lm (pilkas), 616 lm (sidabras)
L 835 C	616 lm (pilkas)
L 840 SC	319 lm (pilkas), 319 lm (sidabras)
L 840 C	319 lm (pilkas)
GL 80 SC	650 lm (pilkas), 650 lm (sidabras)
GL 80 C	650 lm (pilkas)
Efektyvumas (lm / W)
L 830 SC	54 lm / W (pilkas), 57 lm / W (sidabras)
L 830 C	54 lm / W (pilkas)
L 835 SC	68 lm / W (pilkas), 68 lm / W (sidabras)
L 835 C	68 lm / W (pilkas)
L 840 SC	35 lm / W (pilkas), 35 lm / W (sidabras)
L 840 C	35 lm / W (pilkas)
GL 80 SC	71 lm / W (pilkas), 71 lm / W (sidabras)
GL 80 C	71 lm / W (pilkas)
Patarimas dėl lempučių LED
Spalvinė temperatūra 3.000 K
Spalvos atkūrimo indeksas R	a = 82
Vidutinis projektinis tarnavimo laikas	L70B50 esant 25 °C: > 60.000 val.
Spalvų nuoseklumas SDCM Pradinė reikšmė: 3
Pagrindinė šviesa Taip (išjungta, 0–100 %)Skirta C: tik kartu su gaminiu, kuriame jrengtas „Bluetooth“ jutiklis.
Sensorinė technika (tik SŠ) (5,8 GHz, ≤ 1 mW)
Jautrumo zonaApimties kampas	160°Skirta C: tik kartu su gaminiu, kuriame jrengtas „Bluetooth“ jutiklis.
Apimties kampas	160°Skirta C: tik kartu su gaminiu, kuriame jrengtas „Bluetooth“ jutiklis.
Jautrumo zonos ilgis 1–5 m	Skirta C: tik kartu su gaminiu, kuriame jrengtas „Bluetooth“ jutiklis.
Švietimo trukmės nustatymas 5 s–60 min.	Skirta C: tik kartu su gaminiu, kuriame jrengtas „Bluetooth“ jutiklis.
Prieblandos lygio nustatymas 2–2.000 liuksų	Skirta C: tik kartu su gaminiu, kuriame jrengtas „Bluetooth“ jutiklis.
Šviesos šaltinio energinio veiks- mingumo klasėL 830, L 835, L 840 SC	F
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
Saugos klasė IP 44
Apsaugos klasėL 830, L 835, L 840 SC / C	II
GL 80 SC / C	I
Aplinkos temperatūra Nuo - 20 iki + 40 °C
„Bluetooth“ dažnis 2,4–2,48 GHz
„Bluetooth“ siuntimo galia 5 dBm / 3 mW

Sutrikimas Priežastis Ištaisymas

Šviestuve nėra įtampos ■	Suveikė saugiklis, nejjungta, nutrauktas laidas■ Trumpasis jungimas	■ Jjunkite saugiklj, pakeiskite, junkite tinklo jungiklj; pati-krinkite laidą įtampos tikrintuvu■ Patikrinkite jungtis
Sensorinis šviestuvas nejsijungia (tik SŠ)	■ Veikiant dienos šviesos režimu prie- blandos nustatymai nustatyti ties nakties režimu■ Tinklo jungiklis IŠJUNGTAS■ Suveikė saugiklis■ Fiksavimo diapazonas nustatytas netikslingai	■ Prieblandos nusta- tymas naudojantis programėle■ Jjunkite■ Jjunkite, pakeiskite saugiklj; jeigu reikia, patikrinkite jungtį■ Jautrumo zonos ilgio nustatymas programėle
Sensorinis šviestuvas neišsijungia (tik SŠ)	■ Jautrumo zonoje fiksuojamas nuolatinis judesys	■ Patikrinkite jautrumo zoną ir, jei reikia, iš naujo ją nustatykite
Sensorinis žibintas neišsi- jungia iki galo (tik SŠ)	■ Pasirinktas naktinis apšvietimas	■ „Naktinis apšvietimas“ ties „0 min.“
Sensorinis žibintas jsijungia nepageidaujamu metu (tik SŠ)	■ Jautrumo zonoje vėjas linguoja medžius ir krūmus■ Užfiksuojami gatve va- žiuojantys automobiliai	■ Nustatykite jautrumo zoną iš naujo■ Nustatykite jautrumo zoną iš naujo
Sensorinis šviestuvas nekontroliuojamaj jsijungia ir išsijungia (tik SŠ)	■ Jautrumo zonoje yra didesnių metalinių objektų, pvz., automo- bilių arba metalo sienų	■ Nustatykite jautrumo zoną iš naujo■ pvz., perstatykite automobilį į kitą vietą
