SGS4HVI33E - πλυντήριο πιάτων BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Πλυντήριο πιάτων εντοιχιζόμενο
Μάρκα	Bosch
Μοντέλο	SGS4HVI33E
Ύψος	86 cm (μοντέλο 86 cm)
Πλάτος	60 cm (εκτίμηση)
Βάθος	60 cm (εκτίμηση)
Βάρος	Περίπου 50 kg (εκτίμηση)
Τροφοδοσία	220-240 V, 50/60 Hz, 10 A
Χωρητικότητα	12 σερβίτσια (στάνταρ)
Κύριες λειτουργίες	Σύστημα φιλτραρίσματος, περιστρεφόμενοι βραχίονες ψεκασμού, συρτάρι Vario, EmotionLight, TimeLight, Gap illumination
Ασφάλεια	Αποσυνδέστε τη συσκευή πριν από οποιαδήποτε επισκευή· φορέστε γάντια και προστατευτικά παπούτσια· χρησιμοποιείτε μόνο γνήσια ανταλλακτικά
Συντήρηση	Καθαρίζετε τακτικά τα φίλτρα και τους βραχίονες ψεκασμού
Ανταλλακτικά (παραδείγματα)	Οδηγός ταμπλέτας [00614935], ράφι φλιτζανιών [00618565], κάλυμμα απορρυπαντικού, βραχίονας ψεκασμού, φίλτρα, τσιμούχα πόρτας, κλπ.
Επισκευασιμότητα	Λεπτομερείς συμβουλές επισκευής για αντικατάσταση πολλών εξαρτημάτων (πάγκος εργασίας, καλάθι, συρτάρι, βραχίονες, φίλτρα, καλώδιο τροφοδοσίας, κλπ.)

Συχνές ερωτήσεις - SGS4HVI33E BOSCH

Πώς να ξεκινήσω το πλυντήριο πιάτων Bosch SGS4HVI33E;

Βεβαιωθείτε ότι η συσκευή είναι σωστά συνδεδεμένη και ότι η παροχή νερού είναι ανοιχτή. Επιλέξτε ένα πρόγραμμα χρησιμοποιώντας τον πίνακα ελέγχου και πατήστε το κουμπί έναρξης. Συμβουλευτείτε το εγχειρίδιο χρήσης για λεπτομέρειες προγραμμάτων.

Τι να κάνω αν το πλυντήριο πιάτων δεν αδειάζει;

Ελέγξτε ότι το χοντρό φίλτρο και το μικροφίλτρο δεν είναι φραγμένα. Καθαρίστε τα αν χρειαστεί. Βεβαιωθείτε ότι ο σωλήνας αποχέτευσης δεν είναι λυγισμένος ή φραγμένος. Εάν το πρόβλημα επιμένει, το κάλυμμα της αντλίας λυμάτων μπορεί να χρειάζεται αντικατάσταση.

Πώς να καθαρίσω τα φίλτρα του πλυντηρίου πιάτων;

Γυρίστε το χοντρό φίλτρο αριστερόστροφα (1) και αφαιρέστε το σύστημα φιλτραρίσματος. Διαχωρίστε το μικροφίλτρο και καθαρίστε και τα δύο κάτω από τρεχούμενο νερό. Τοποθετήστε ξανά με αντίστροφη σειρά ευθυγραμμίζοντας τα βέλη.

Πώς να αντικαταστήσω τον βραχίονα ψεκασμού;

Για τον άνω βραχίονα, ξεβιδώστε τον και τραβήξτε προς τα κάτω. Για τον κάτω βραχίονα, χαμηλώστε τον για να τον αφαιρέσετε. Η συναρμολόγηση γίνεται αντίστροφα: κουμπώστε τον κάτω βραχίονα και μετά βιδώστε τον πάνω βραχίονα.

Πώς να αλλάξω το κάλυμμα του απορρυπαντικού;

Ανοίξτε το κάλυμμα του απορρυπαντικού και σπρώξτε το κατά 5 mm. Σηκώστε το από το κάτω μέρος των οδηγών ράγες και αφαιρέστε το ελατήριο. Τοποθετήστε το νέο ελατήριο με το μακρύ άκρο στην οπή στερέωσης του δοχείου απορρυπαντικού, το κοντό άκρο στην οπή του καλύμματος, και στη συνέχεια τοποθετήστε ξανά το κάλυμμα στις ράγες.

Πώς να αντικαταστήσω το καλώδιο τροφοδοσίας;

Αποσυνδέστε τη συσκευή από το ρεύμα και την παροχή νερού. Μετακινήστε απαλά το καλώδιο σύνδεσης πάνω-κάτω για να το αφαιρέσετε από την υποδοχή. Συνδέστε το νέο καλώδιο μέχρι να ακούσετε ένα κλικ. Βεβαιωθείτε ότι έχει κουμπώσει καλά.

Πώς να αποσυναρμολογήσω τον πίνακα ελέγχου;

Αφαιρέστε πρώτα την μπροστινή πόρτα. Αποσυνδέστε τις ηλεκτρικές συνδέσεις του πίνακα ελέγχου και τον αισθητήρα έλλειψης υγρού ξεβγάλματος. Αφαιρέστε τις έξι βίδες και ελευθερώστε τον πίνακα. Η συναρμολόγηση γίνεται με αντίστροφη σειρά.

Πώς να αντικαταστήσω την τσιμούχα πόρτας (κάτω);

Αφαιρέστε τα δύο κλιπ συγκράτησης στην κάτω τσιμούχα, αποσυνδέστε το κανάλι υπερχείλισης και σηκώστε το. Αφαιρέστε την παλιά τσιμούχα. Τοποθετήστε τα καπάκια στεγανοποίησης στη νέα τσιμούχα, εισάγετέ την στην εσωτερική πόρτα και στερεώστε την με τα κλιπ.

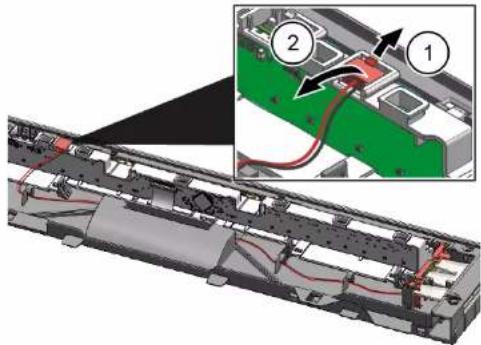

Πώς να αλλάξω το EmotionLight;

Αποσυνδέστε το σταμάτημα, αφαιρέστε την υποδοχή από πάνω, αποσυνδέστε την ηλεκτρική σύνδεση από τη μονάδα ισχύος. Τοποθετήστε τη νέα υποδοχή στο πλαίσιο του κάδου και κουμπώστε το σταμάτημα. Τοποθετήστε το καλώδιο σωστά στο ύψος του μεντεσέ της πόρτας.

Πού να βρω το πλήρες εγχειρίδιο χρήσης του Bosch SGS4HVI33E;

Το εγχειρίδιο χρήσης και οι οδηγίες είναι διαθέσιμα δωρεάν σε μορφή PDF στο notice-facile.com. Μπορείτε επίσης να ζητήσετε μετάφραση στη γλώσσα σας παρέχοντας τη διεύθυνση email σας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SGS4HVI33E BOSCH

0 Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτό το έγγραφο προορίζεται να υποστηρίξει τους καταναλωτές στην επισκευή των συσκευών τους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από 03/2021). Παρέχει πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων των πληροφοριών για τους κινδύνους. Σε περίπτωση ερωτήσεων, επικοινωνήστε με την τεχνική υποστήριξη της εταιρείας. Φέρουμε ευθύνη για τις ζημιές ή τις βλάβες που προκύπτουν από ακατάλληλη επισκευή.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφαλείας αποτελούνται από ένα σύμβολο και μια λέξη. Η ένδειξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Eπιτέδο Πποείδοτοηης Σημασια
KINΔYNOΣ	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας θάντοῦ ἀ ες σαβαρούς τραμαιαμούς.
ΠρOEΙΟΝΟΗΕ	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας θάντοῦ ἀ ες σαβαρούς τραμαιαμούς.
ΠρΟΣOXH	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας θάντοῦ ἀ ες σαβαρούς τραμαιαμούς.
ΠρΟΣOXH1	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας θάντοῦ ἀ ες σαβαρούς τραμαιαμούς.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που υποδηλώνουν το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύβολo κινδύνου Σημαία
!	Γενικό προεῖδοῦτοῦπό μήνυμα
9	Κινδύνος αἰώνηλεκτρίκη τάση
	Κινδύνος εκρηξης
	Κινδύνος κωψίμαος

0 Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
	Κίνδύνος σύνθλιψης
	Κίνδύνος από ταυτές εἰπφάνεις
	Κίνδύνος από ιαχρό μαγνητικό πεδίο
	Κίνδύνος από μη ονιζουσα ακτινοβαλία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

ΚΙΝΔΥΝΟΣ

Είσοδος και την κίνηση!

Πιθανές συνέπειες ενώ αγνοήσετε τον κίνδυνο/την προειδοποίηση.

Μέτρα και απαγορεύσεις για την πρόληψη του κινδύνου.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση του προειδοποιητή κατά την έκθεση σε κίνδυνο.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

Αποσυνδέστε τις συσκευές από την πηγή ηλεκτρικού ρεύματος

Τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις εργασίες.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
1	Tautotoinon μiας εἰδικής συμβουλής (κειμένου ἡ/και γραφικών)
1	Tautotoinon μiας εἰδικής συμβουλής (μόνο κειμένου)
2	Tautotoinon συνδέσου ἡ εκταβδευτικόβιντεο
3	Tautotoinon απαραίπητων εργαλείων
√	Tautotoinon απαραίπητων προῦτθέσεων
√	Tautotoinon μiας συνθήκης (αν ..., κατόπιν ...)
	Tautotoinon αποτέλεματος
Evapεπητατοτοῖοιησενός πλήκτρου ἡ κούμτιού
[00123456] Tautotoinon ενός πλήκτρου ἡ κωδικόι	ανταλλακτικό
Kataσταση Tautotoinon εμφανιζόμενου κειμένου/παραθύρου (στήν οθόνη τής συακεύης)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Οι λέξεις οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών

Τα όργατα στις συσκευές με ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία! Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον 60 δευτερόλεπτα πριν από την έναρξη της εναλλαγής. Μετά την εγκατάσταση πραγματοποιήστε έλεγχο ασφαλείας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες

Φοράτε προστατευτικά γάντια.

Κίνδυνος σύλληψης κατά την εγκατάσταση, συντήρηση, αντικατάσταση προβαρτών ή κινούμενα μέρη

Φοράτε προστατευτικά υποδήματα. Αποφύγετε την επαφή με κινούμενα μέρη. Μην πλησιάζετε τα χέρια του παιδιού στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια της λειτουργίας της συσκευής

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

Μην αγγίζετε τους συνδετήρες των αγωγών των πλακών.

Εργαλεία και βοηθήματα

3. Ανασηκώστε ελαφρώς το καπάκι εργασίας (3). 4. Σπρώξετε το καπάκι εργασίας μακριά προς τα πίσω (4). 5. Αφαιρέστε το καπάκι εργασίας.

4.1.2 Τοποθέτηση του καπακιού εργασίας

1. Τοποθετήστε το πίσω μέρος του καπακιού εργασίας στους οδηγούς και τα κολάρα συγκράτησης (1).

2. Πιέστε το κάτω κάλυμμα εργασίας προς τα εμπρός (2). 3. Πιέστε το μπροστινό μέρος του κάτω καλύμματος εργασίας προς τα κάτω έως ότου οι δύο ράουλα συγκρατούνται στη θέση τους και ακούσετε ένα χαρακτηριστικό κλικ (3). 4. Βιδώστε ξανά τις δύο βίδες (4) (προαιρετικά).

ΕΜΠΟΔΙΟ

4.2 Τοποθέτηση συστήματος καλωδίων

Ρουμπάν:

Το σχετικό καλώδιο έχει αφαιρεθεί από τη συσκευή.

4.2.1 Τοποθέτηση μονάδας δίσκου ταινίας για το συγκρότημα 86 cm Εισαγωγικά:

Συρόμενη θήκη ταινίας [00614935] Καπάκι προστασίας [00618565] 1. Εισαγάγετε τη συρόμενη θήκη ταινίας διαγώνια στο μπροστινό μέρος του καλύμματος. 2. Κεντράρετε και κουμπώνετε τη συρόμενη θήκη ταινίας στη θέση της.

4.2.2 Τοποθέτηση καλύμματος προστασίας Εισαγωγικά

Συρόμενη θήκη ταινίας [00614935] Καπάκι προστασίας [00618565]

Τοποθετήστε το κάλυμμα προστασίας πάνω από τη συρόμενη θήκη ταινίας και πιέστε το προς τα κάτω έως ότου ασφαλίσει στη θέση του. Εάν τοποθετηθεί λάθος, θα πέσει τρίτοντα απαρόντα.

1. Αφαιρέστε το πλαστικό ένθετο.

1. Κουμπώστε το κάλυμμα προστασίας στη θέση του.

ΕΜΠΟΔΙΟ

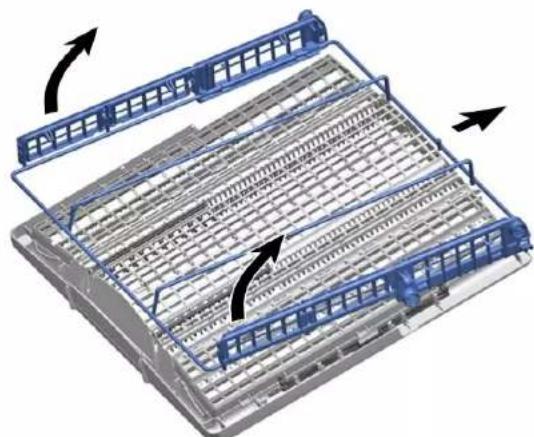

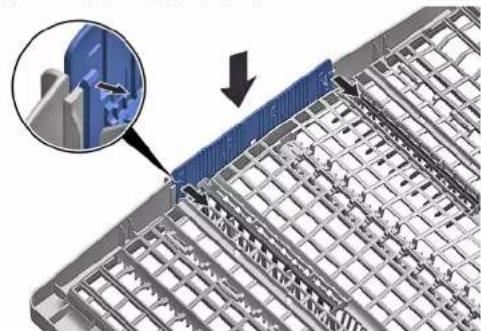

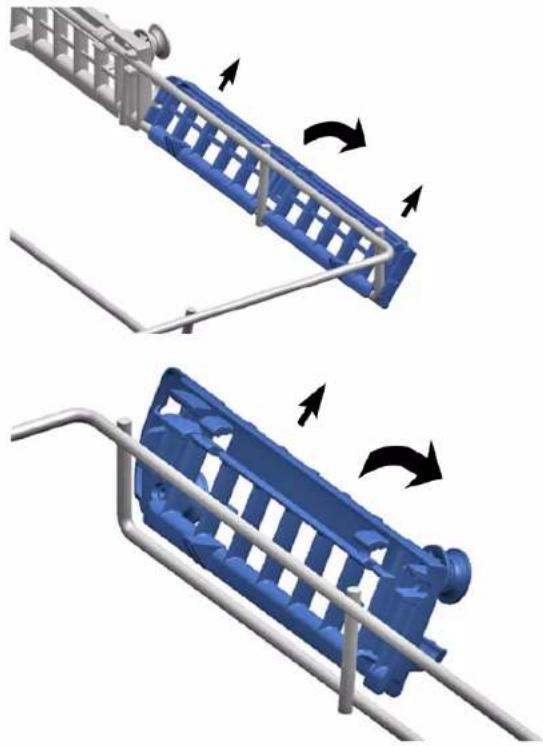

4.3.1 Αφαίρεση συρταριού

1. Κρατήστε τα πτερύγια ανοιχτά προς τα μέσα.

2. Αφαιρέστε τα εξαρτήματα.

1. Πιέστε τα πλαστικά εξαρτήματα και τα δύο και πιέστε τα προς τα έξω από τα πλάγια.

1. Τραβήξτε τα εξαρτήματα αγκίστρας έξω από τις γλωττίδες.
2. ΠΕΡΙΣΤΡΕΨΤΕ ΜΕ ΑΛΚΟΟΛ ΜΥΡΟΤΑ ΕΙΑ ΑΟ ΤΑ ΒΟΠΡΓΜΑΤΑ.

1. Σπρώξτε το μεταλλικό πλαίσιο έξω από τον σωλήνα.

4.3.2 Τοποθέτηση του συρταριού

Εγκαταστήστε την αντίθετη σειρά.

ΕΠΙΣΚΕΥΗ

4.4 Αντικατάσταση βραχιόνων ψεκασμού

4.4.1 Αφαίρεση βραχίονα ψεκασμού

1. Εβδώστε τον επάνω βραχίονα ψεκασμού (1) και τραβήξτε προς τα κάτω για να τον αφαιρέσετε (2).

1. Τραβήξτε προς τα κάτω τον κάτω βραχίονα ψεκασμού για να τον αφαιρέσετε.

4.4.2 Τοποθέτηση βραχίονα ψεκασμού

1. Τοποθετήστε τον κάτω βραχίονα γελάσου. Ο βραχίονας γελάσου κουμπώνει στη θέση του.
2. Τοποθετήστε τον επάνω βραχίονα γελάσου και βιδώστε τον καλά στη θέση του.

Επισκευή

4.5 Αντικατάσταση φίλτρου

4.5.1 Αντικατάσταση φίλτρου

1. Πιέστε το χοντρό φίλτρο αριστερόστροφα (1) και αφαιρέστε το σύστημα φίλτρου (2).

Ελέγξτε ότι δεν υπάρχουν αντικείμενα στο φρεάτιο.

1. Τραβήξτε προς τα κάτω το μικροφίλτρο για να το αφαιρέσετε.

4.5.2 Τοποθέτηση φίλτρων

1. Ευθυγραμμίστε το σύστημα φίλτρων. Βεβαιωθείτε ότι τα αγκίστρια ασφαλίζουν στο χοντρό φίλτρο κουμπώνουν στη θέση τους.
2. Εισαγάγετε το σύστημα φίλτρου στη θήκη και στρέψτε το χοντρό φίλτρο δεξιόστροφα. Βεβαιωθείτε ότι τα σημάδια βέλους ταιριάζουν.

Επισκευή

4.6 Τοποθέτηση κεφαλής γελάσου λαβής υγιεινής

1. Αφαιρέστε το επικάλυμμα. 2. Εισαγάγετε την κεφαλή γελάσου λαβής υγιεινής στο άνοιγμα (1) και στρέψτε (2).

Η κεφαλή γελάσου λαβής υγιεινής κουμπώνει στην άκρη.

4.7 Αντικατάσταση καλωδίου ρεύματος

Προσοχή:

Η οικεία είναι ασυνδέδευτη από την παροχή νερού. Η οικεία είναι ασυνδέδευτη από την παροχή νερού. Η πρόβλεψη στις οικείες είναι ελεύθερη.

4.7.1 Αποσύνδεση καλωδίου ρεύματος

Μετακινήστε το προστατευτικό κάλυμμα προς τα επάνω και προς τα κάτω και τραβήξτε το έξω από την τρίζα.

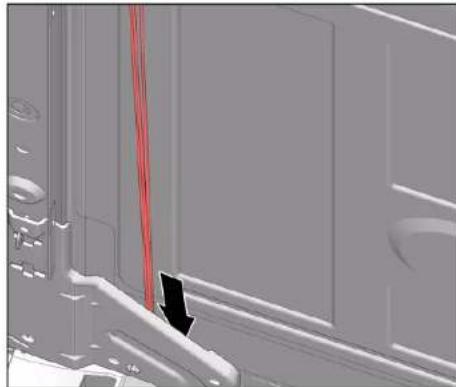

4.7.2 Σύνδεση καλωδίου ρεύματος

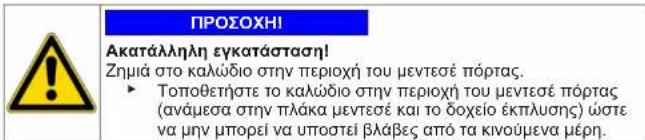

ΠΡΟΣΟΧΗ!

4.8.1 Αφαίρεση καλύματος ατόρμιαντικό

1. Στρέψτε το κάλυμμα ατόρμιαντικό 5 mm. 2. Ανοίξτε το κάλυμμα ατόρμιαντικού στην κάτω πλευρά έξω από τις γραμμές όψης και αφαιρέστε το κάλυμμα ατόρμιαντικού στην επάνω πλευρά έξω από τις γραμμές όψης. 3. Αφαιρέστε το ελατήριο.

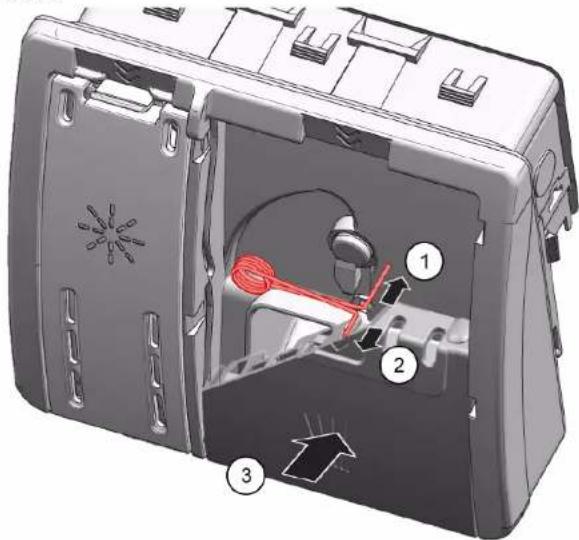

4.8.2 Εισαγωγή καλωδίου

1. Εισαγάγετε το άκρο κρό του ελατηρίου στην οπή σύνδεσης της οικείας διανομής (1).

1. Εισαγάγετε το κοντό άκρο του ελατηρίου στην οπή σύνδεσης του καλύμματος ατόρμιαντικού (2).
2. Πιέστε το κάλυμμα στη συσκευή διανομής (3).

4.8.3 Τοποθέτηση καλύμματος ατόρμιαντικού

1. Εισαγωγή Το κάλυμμα ατομμυντικού 5 mm ΤΙΝ ΑΤΟ ΙV ΤΕΛΙΚΣ αοίνχτη Βεν ΟΙ σωρεύς όγκους ΟΙ ΜΑ ΤΙΑ πλευρά. Δοκιμάζοντας μικρές, πιέστε την άνω πλευρά στα σωρεύς όγκους.
2. Ελέγξτε τη λειτουργία του καλύμματος ατομμυντικού.

ΕΜΠΟΔΙΟ

4.9 Αντικατάσταση καλύμματος ατομμυντικού σωλήνα

Ρυθμίστηκε:

Το καλάθι αφαιρέθηκε, τα φίλτρα αφαιρέθηκαν.→425

4.9.1 Αφαίρεση καλύμματος ατομμυντικού σωλήνα

1. Αφαιρέστε τυχόν βρόχο που υπάρχει.

Χρησιμοποιήστε σφήνα, εάν είναι απαραίτητο.

2. Ανασηκώστε το κάλυμμα της αντλίας με ένα κουτάι και πιέστε το από το έκκεντρο στοιχείο.

1. Σηκώστε το κάλυμμα της αντλίας προς τα μέσα σε γωνία και φαρδύτερο.

4.9.2 Τοποθέτηση καλύμματος αντλίας σωλήνων

Εισαγάγετε το κάλυμμα αντλίας (1) και πιέστε προς τα κάτω (2).

Το κάλυμμα αντλίας κουμπώνει από την έσω του.

ΕΜΠΟΔΙΟ

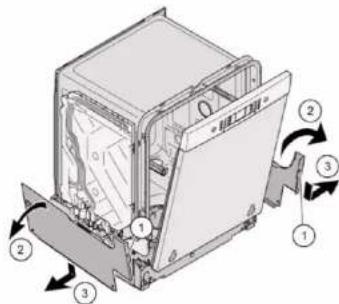

4.10 Αφαίρεση πλευρικού τανάλ

Προσοχή:

Η οικεία είναι ασυνδεδεμένη από την προκύπτουσα. Η οικεία είναι ασυνδεδεμένη από την προκύπτουσα. Η πρόσβαση στις οικείες είναι ελεύθερη. Ελεύθερες οικείες: Έχει περιέχει το κατάλληλο εργαλείο-419

4.10.1 Αφαίρεση πλευρικού τανάλ

1.Αφαιρέστε βίδα από το τηλέφωνο (1).

Εικ.1: Αφαιρώντας το κάλυμμα

1. Γυρίστε το πλευρικό τανάλ ελαφρώς προς τα έξω στην επάνω πλευρά (2).
2. Κατεβάστε το πλευρικό τανάλ και βγάλτε το έξω από το δάπεδο (3).

ΕΜΠΟΡΕΥΜΑ

4.10.2 Τοποθέτηση πλευρικού τανάλ

1. Εισάγετε το πλευρικό τανάλ στη βάση (1).

Εικ.2: Αφαιρώντας το κάλυμμα

1. Πιέστε το πλευρικό τανάλ στην οικεία (2). 3.Ασφαλίστε το πλευρικό τανάλ βίδας (3).

ΕΜΠΟΡΕΥΜΑ

4.11 Αφαίρεση εσωτερικής πόρτας

Η οικεία είναι αποσυνδεδεμένη από την προμήθεια νερού.

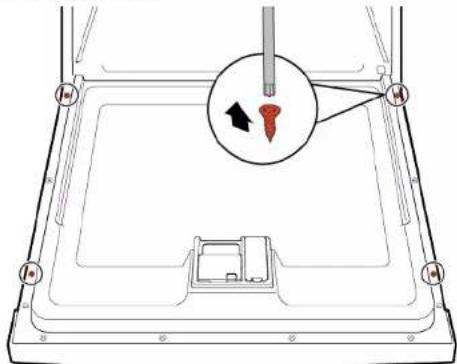

4.11.1 Αφαίρεση εξωτερικής πόρτας

Αυτά αφαιρούνται βίδες από την περιφέρεια στα παρακάτω βήματα.

1. Ανοίξτε την πόρτα. 2. Αφαιρέστε τις περιφερειακές βίδες.

3.

Αφαιρέστε την πόρτα, κρατώντας την από τη μία πλευρά.

Αφαιρέστε δύο βίδες.

ΕΜΠΟΔΙΟ

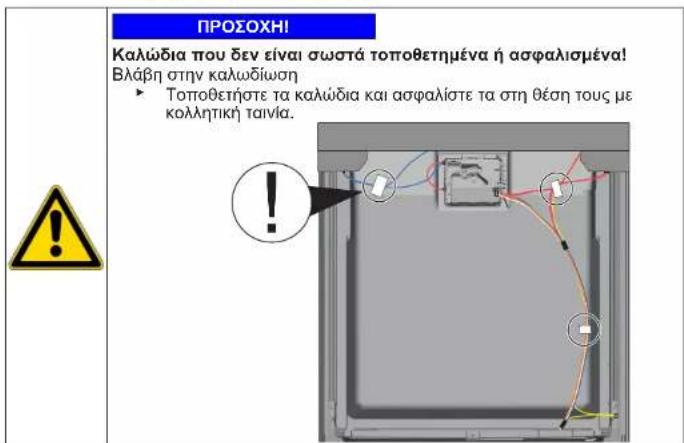

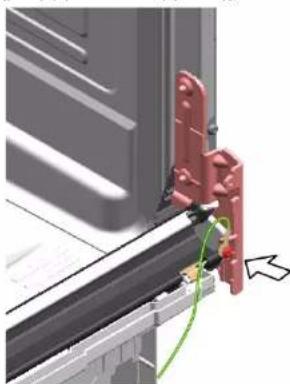

4.11.2 Τοποθέτηση εξωτερικής πόρτας

Προσοχή:

Το μεντεσέ είναι τοποθετημένος σωστά αφαιρεμένος μέσα στην εξωτερική πόρτα. Οι βίδες σφίγγουν την εξωτερική πόρτα

1. Κλείστε την εξωτερική πόρτα χωρίς να την ασφαλίσετε.

2. Σπρώξτε την εξωτερική πόρτα προς τα επάνω, και με αυτό το χειριστήριο (1).

1. Πιέστε την εξωτερική πόρτα προς την εσωτερική πλευρά και κρατήστε τη (2).

4.

Αφαιρέστε τη γραμμή, κρατώντας την πιο κάτω

ΕΜΠΛΟΚΗ

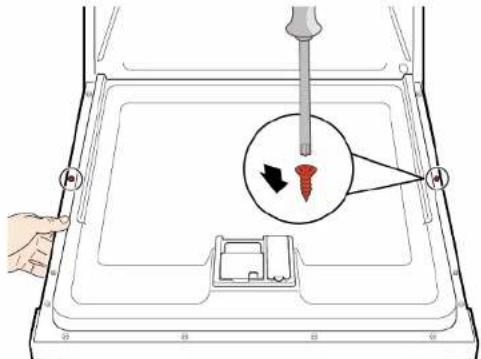

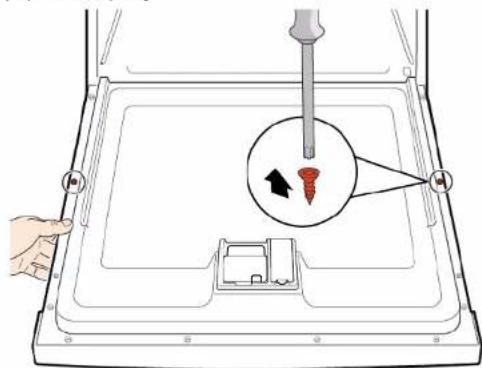

Ανοίξτε την πόρτα και αφαιρέστε τις δύο βίδες (ειδικές βίδες 4 x 11 mm).

5. Αφαιρέστε την εξωτερική πόρτα με τέσσερις βίδες (μαλακές βίδες 4x11 mm).

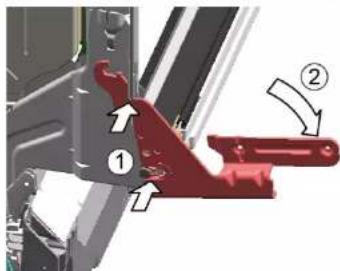

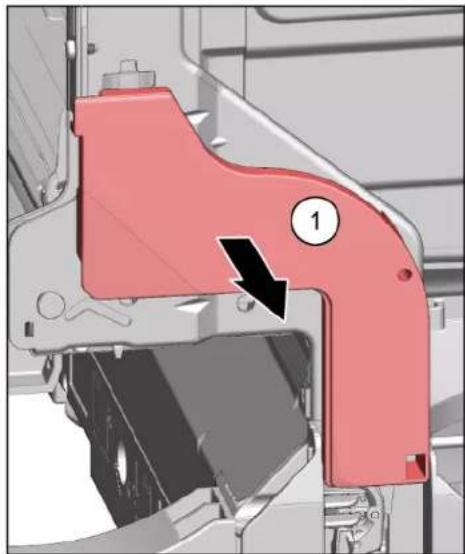

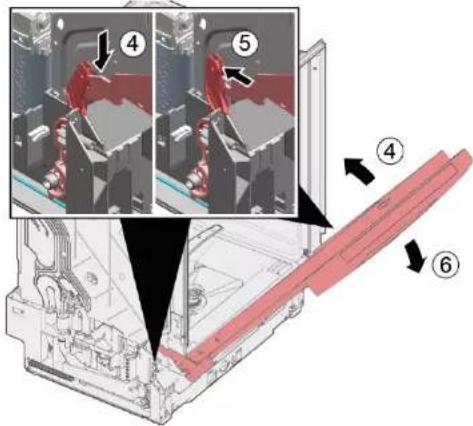

4.13 Στερέωση ελατηρίων πόρτας

Αφαιρέστε το κάλυμμα του καλωδίου.

2.1. Ανοίξτε τη μαγνητική πόρτα (1).

1. Σφίξτε την εγκοπή της βάσης (2).
2. Κλείστε αργά την πόρτα (3).

Το σύστημα καλωδίου προσαρτάται στον εξοπλισμό.

ΕΜΠΛΟΚΗ

3.1. Κλείστε ελαφρώς την πόρτα (4).

1. Μετακινήστε την εγκοπή προς τα κάτω και ασφαλίστε τη βίδα (5). 3. Ανοίξτε την πόρτα (6).

1. Επαναλάβετε τη διαδικασία και στην άλλη πλευρά της συσκευής.

4.14 Αφαίρεση ποδιών

Τα πόδια είναι σόλια και μπορούν να αφαιρεθούν.

Προϋποθέσεις:

Η συσκευή πρέπει να είναι αποσυνδεδεμένη από την παροχή ρεύματος. Η συσκευή πρέπει να είναι κρύα. Η εξωτερική επιφάνεια πρέπει να είναι καθαρή. Η εξωτερική επιφάνεια δεν πρέπει να περιέχει (λίπος/υπολείμματα).

4.14.1 Αφαίρεση ποδιών

1.

Επαλείψτε την περιοχή.

Εάν η συσκευή δεν είναι σταθερή και αφαιρεθεί, οι δύο βραχίονες μπορεί να χαλαρώσουν. Εάν υπάρχει πρόβλημα με τον ένα βραχίονα, η συσκευή μπορεί να πέσει, καθώς οι βίδες είναι χαλαρές.

Σιγουρευτείτε να τοποθετήσετε κάτι κάτω από τη συσκευή για να αποφύγετε τυχόν ζημιά στο δάπεδο.

2. Στρέψτε τους οδηγούς (1) με ένα κατσαβίδι και απελευθερώστε τη συσκευή, στρέφοντάς την προς τα κάτω.

3. Ανασηκώστε το πόδι.

1. Αφαιρέστε τα πόδια πρώτα (1).

4.14.2 Τοποθέτηση ποδιών

1. Τοποθετήστε τα πόδια.
2. Πιέστε την πάνω πλευρά (1) και προς τα κάτω μέχρι να κουμπώσει στην εσοχή της και να ακουστεί ο χαρακτηριστικός ήχος (2).

ΕΜΠΟΡΕΥΜΑ

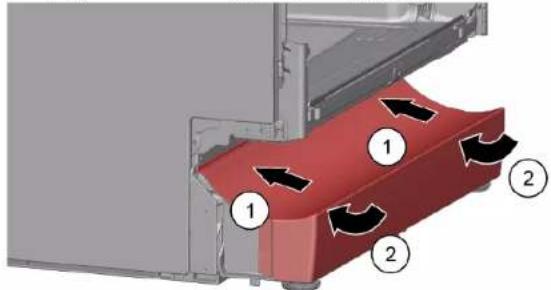

4.15 Αντικατάσταση μπαταρίας βάσης

Η πλάκα υποδοχής βάσης βρίσκεται στην κάτω περιοχή μπροστά.

Ρουτίδες:

Η ουκή είναι αστυνομική αντιπυραυλική προστασία. Η ουκή είναι αστυνομική από την προηγούμενη εξαίρεση ή η πρόσβαση του νουατίου (προαιρετικό). Η εξωτερική πύλη έχει παραβεί. Η εξωτερική πύλη έχει παραβεί (πλήρως εντοιχισμένη). Εξαιρείται η ποία (προαιρετικό).→438

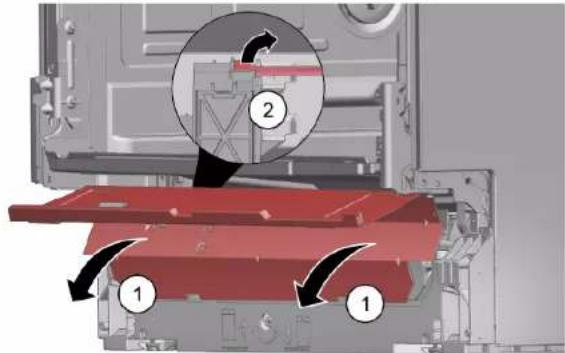

4.15.1 Αφαίρεση πλάκας υποδοχής βάσης

1. Αφαιρέστε δύο βίδες (1).

2. Αποσυνδέστε τα στοιχεία (2).

1. Πιέστε την πλάκα υποδοχής βάσης προς τα έξω (1).

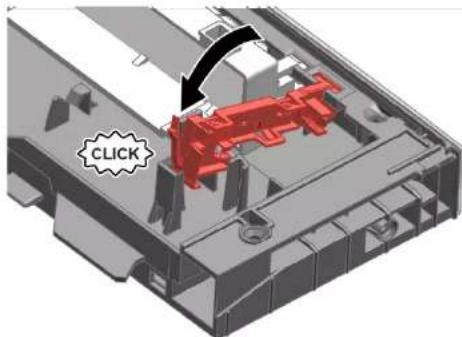

4.

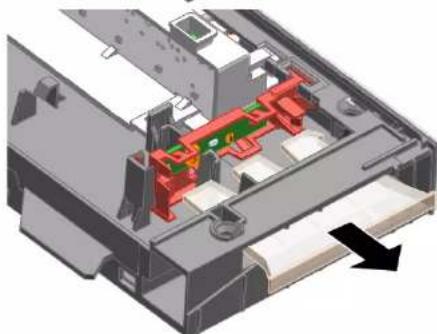

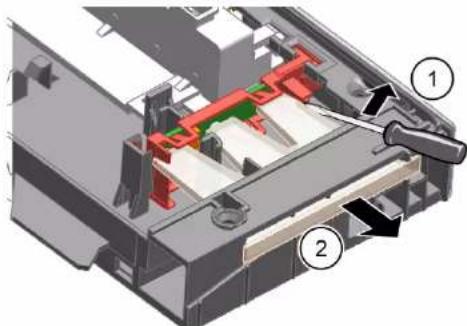

Ανάλογα με τη φορά τοποθέτησης, το ρυθμιστικό για το EmotionLight είναι ήδη ασφαλισμένο στη βάση.

Εκκλειδώστε το ρυθμιστικό στο δοντισμό και τραβήξτε προς τα πίσω (προαιρετικό) (2).

4.15.2 Τοποθέτηση πλάκας υποδοχής βάσης

Εγκαταστήστε την πλάκα υποδοχής βάσης στην αντίθετη σειρά.

4.16 Αφαίρεση αγωγού υπερχείλισης

Ο αγωγός υπερχείλισης βρίσκεται στην πλευρά της οικείας.

Προσοχή:

Η οικεία είναι συνδεδεμένη με την παροχή νερού. Η οικεία είναι συνδεδεμένη με την παροχή. Εξαρτάται από τον τύπο του μοντέλου (προαιρετικό). Η εξωτερική τρίτη εξαιρείται. Εξαρτάται από τον τύπο (προαιρετικό) → 438. Εξαρτάται από την πίεση του νερού. → 439

4.16.1 Αφαίρεση καλωδίου υπερχείλισης

Ένα σημείο νερού

Όταν ο αγωγός αποστραγγίζεται, πρέπει να κρατάτε το σημείο νερού. Σημειώστε το νερό ή αφαιρέστε το από τη βάση του μηχανισμού αναφοράς.

1. Ανασηκώστε το από τον μηχανισμό συγκράτησης επάνω (1,2).

2. Αφαιρέστε το στοιχείο συγκράτησης επάνω.

3.1. Εισαγάγετε το καλώδιο στο ειδικό άνοιγμα (1). 2. Αφαιρέστε το καλώδιο από το ειδικό άνοιγμα (2).

4. Ανασηκώστε και αφαιρέστε τον αγωγό υπερχείλισης

4.16.2 Τοποθέτηση αγωγού υπερχείλισης

Σημείωση: Λόγω εσωτερικής κατάστασης στον αγωγό υπερχείλισης

Εισαγάγετε απαταβγάγγιο υπερχείανς οΤΟ κΤι θέος εαΟΤ ον οΥνο τς Βάο.

Κουμπώστε ΤοV άγυΥΟ υπερχείλΟΙΣ Οαωτα ατην θον του οΤΟ ΕΙναW ρεο.

1. Τοποθετήστε τΟν άγωΥΟ υπερχείλΙΟΝΣ (1).
2. Μετακινήστε τον άγωΥΟ υπερχείλΙΑΝΣ οΤΟ οΤεγανωτοίνκο (2).
3. ΝΙΕΟΤΕ ΤΟΝ άγωΥΟ υπερχείλΙΑΝΟΣ οΤΟΝ οΔηγό του αεγανωτικού (3).
4. Εισαγάγετε ΤΟΝ άγωΥΟ ΥπερχείλΙΑΝΣ με ακρίβεια (4).
5. Κουμπώστε τον άγωΥΟ υπερχείλΙΑΝΣ (5).

ΕΜΙΟΚΕΥΝ

1. Ελέγξτε την εγκατάσταση πρίσερα και δεξιά. 3. Ελέγξτε την τιαθαερι έβραοη.

1. Κουμπώστε οΤΟ μεταλλικό κΟμΤΟν αριστερή και δεξιά ΤΑΡ

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα 442 στο 989

ΕΜΙΟΚΕΥΝ

4.17 Αντικατάσταση εσωτερικής τήρτας

Ρουτέβαν:

Η οικεία είναι ασυνδεδεμένη από την παροχή νερού. Η οικεία είναι ασυνδεδεμένη από την παροχή νερού.

4.17.1 Αφαίρεση εσωτερικής πόρτας

1.Αφαιρέστε τις βίδες (1). 2.Αφαιρέστε την εσωτερική πόρτα προς τα έξω (2).

6.Αφαιρέστε τον μεντεσέ με τις βίδες. 7. Τοποθετήστε την εσωτερική πόρτα στον μεντεσέ. 8.Αφαιρέστε την εσωτερική πόρτα με βίδες

4.17.2 Τοποθέτηση εσωτερικής πόρτας

1. Κινήστε το στεγανωτικό πόρτας προς τα μέσα
2. Μετακινήστε την εσωτερική πόρτα μακριά από το στεγανωτικό πόρτας. 3.Κλείστε την εσωτερική πόρτα.
3. Κινήστε το στεγανωτικό πόρτας προς τα επάνω. Τα πλευρικά μέρη δείχνουν προς τα επάνω.
4. Μετακινήστε τον μεντεσέ πόρτας προς τα επάνω.

ΕΜΠΡΟΣΘΕΝ

4.18 Αντικατάσταση μεντεσέ πόρτας

Ρουτέβαν:

Η οικεία είναι ασυνδεδεμένη από την παροχή νερού. Η οικεία είναι ασυνδεδεμένη από την παροχή νερού. Η πρόσβαση στις οικείες είναι εύκολη. Το πλευρικό πάνελ έχει αφαιρεθεί.→430 Η εξωτερική πόρτα έχει αφαιρεθεί. Η εσωτερική πόρτα έχει αφαιρεθεί. Ο πίνακας ελέγχου έχει αφαιρεθεί.→435 Τα εσωτερικά πόρτας έχουν αφαιρεθεί.436 Η πόδια έχει αφαιρεθεί.438 Έχει αφαιρεθεί η πλάκα υποδοχής βάσης.→439 Το κανάλι υπερχείλισης έχει αφαιρεθεί.440

4.18.1 Αφαίρεση μεντεσέ πόρτας

1. Ασφαλίστε το άγκιστρο συγκράτησης με ένα καπάκι (1).
2. Τραβήξτε την οβέοστε προς τα εμπρός (2).

1. Απελευθερώστε τη σύνδεση γείωσης στον μενέο προς τας.

4.18.2 Τοποθέτηση εντέθε τορτάς

ΚΙΝΑΔΥΝΟ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. Μετά την επισκευή πραγματοποιήστε έλεγχο ασφαλείας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΕΠΙΣΚΕΥΗ

1. Τοποθετήστε τον ένεση στο σημείο (1).
2. Μετακινώντας το μέγεθος προς τα κάτω (2) μέχρι να ασφαλίσει στην οικεία θέση.

2.

Εάν δεν υπάρχει σύνδεση γείωσης, η συσκευή πρέπει να υπερέχει δυναμικά στην τορτά.

Ανυψώστε το όχημα με γρύλο.

Αφαιρέστε το κάλυμμα της πόρτας.

ΕΜΙΟΚΕΥΝ

4.21 Αφαίρεση EmotionLight

Το EmotionLight είναι τοποθετημένο στην μπροστινή περιοχή του δοχείου καθαριστικού.

Που απαιτείται:

Η συσκευή συνδέεται με την παροχή ρεύματος. Η συσκευή συνδέεται με την παροχή νερού. Η πρόσβαση στο εσωτερικό είναι εύκολη. Εξαιρείται το κάλυμμα εργασίας (προαιρετικό). Το δεξί πλευρικό πάνελ εξαιρείται (προαιρετικό).→430

4.21.1 Αφαίρεση EmotionLight

1. Αφαιρέστε το κλειδί από τον συγκρατητήρα (1).

2. Αφαιρέστε το στήριγμα προς τα πάνω (2). 3. Αφαιρέστε το φις από τον σύνδεσμο (κάτω δεξιά μπροστά στην συσκευή).

4. Αφαιρέστε την ηλεκτρική σύνδεση από την μονάδα ισχύος.

1. Αφαιρέστε το EmotionLight από τη συσκευή.

4.21.2 Τοποθέτηση EmotionLight

1. Εισαγάγετε το στήριγμα στο πλαίσιο δοχείου έκπλυσης (1).

ΕΜΙΟΚΕΥΝ

2. Συνδέστε το άγκιστρο συγκράτησης (2).

3

Τοποθετήστε το καλώδιο δεικτών.

ΕΜΙΟΚΕΥΝ

Εικ. 3: Εμπρός καλώδιο

1. ΕΙΟΔΥΕΤΟΦΙΓ

2021-03-22_9001630792 Πνευματικά δικαιώματα της BSH Hausgeräte GmbH Σελίδα 451 από 989

ΕΜΙΟΚΕΥΝ

4.22 Αφαίρεση TimeLight

Αφαιρέστε το TimeLight μόνο όταν είναι απαραίτητο. Η μονάδα TimeLight είναι στερεωμένη στο πίσω μέρος της βάσης.

Ρουστίκ:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή ρεύματος. Η συσκευή είναι αποσυνδεδεμένη από την παροχή νερού. Η πίεση έχει αφαιρεθεί. -438 Έχει αφαιρεθεί και προστατευτεί η βάση. 439

4.22.1 Αφαίρεση TimeLight

1. Κρατήστε τα στοιχεία συγκράτησης (1) ελαφρώς προς τα έξω.

1. Τραβήξτε τη μονάδα TimeLight προς τα επάνω έξω από τον αισθητήρα (2).

4.22.2 Τοποθέτηση TimeLight

1. Καλύψτε τα στοιχεία συγκράτησης (1) ένα προς τα μέσα.

1. Πιέστε έντονα TimeLight προς τον στήριγμα (2). 3.Συνδέστε την ηλεκτρική μονάδα.

ΕΜΠΛΟΚΗ

4.23 Αντικατάσταση Illumination

Προϋποθέσεις:

Η οικεία είναι αποσυνδεδεμένη από την προμήθεια ρεύματος. Η οικεία είναι αποσυνδεδεμένη από την παροχή νερού. Η εξωτερική πίεση είναι αποσυμπιεσμένη. Το πανεχείριο έχει αφαιρεθεί.

4.23.1 Αφαίρεση Gap Illumination

1. Αποσυνδέστε τη συγκράτηση (1).
2. Αφαιρέστε την ηλεκτρική σύνδεση του ρεύματος λειτουργίας (2).

2.1.Αποσυνδέστε τον αγκίστρο συγκράτησης (1). 2.Αφαιρέστε τα οπτικά με επένδυση (2).

ΕΜΠΛΟΚΗ

3.1.Αποσυνδέστε τον αγκίστρο συγκράτησης (1).

1. Ανασηκώστε το PCB με το στήριγμα και αφαιρέστε το από το πλαίσιο μονάδας λειτουργίας (2).

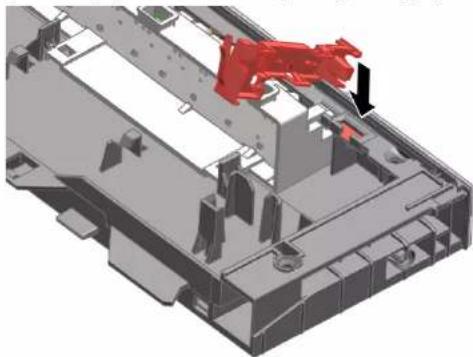

4.23.2 Τοποθέτηση Φωτισμού Κενού

1. Εισαγάγετε το στηρίγματα PCB στο πλαίσιο μονάδας λειτουργίας

1. Σφίξτε με ένα ήχο "Κλικ".

1. Τοποθετήστε τις οπτικές ίνες με την κατάλληλη τεχνική και ακολουθήστε ένα σχήμα "ΚΑΙΚ".

4.Συνδέστε το καλώδιο στη μονάδα λειτουργίας
