| Produkttyp | Inbyggnadsdiskmaskin |
| Märke | Bosch |
| Modell | SGS4HVI33E |
| Höjd | 86 cm (86 cm modell) |
| Bredd | 60 cm (uppskattning) |
| Djup | 60 cm (uppskattning) |
| Vikt | Cirka 50 kg (uppskattning) |
| Strömförsörjning | 220-240 V, 50/60 Hz, 10 A |
| Kapacitet | 12 kuvert (standard) |
| Huvudfunktioner | Filtersystem, roterande spolarmar, Variolåda, EmotionLight, TimeLight, Gap-belysning |
| Säkerhet | Koppla ur apparaten före reparation; använd skyddshandskar och skyddsskor; använd endast originaldelar |
| Underhåll | Rengör regelbundet filter och spolarmar |
| Reservdelar (exempel) | Tablettguide [00614935], kopphylla [00618565], diskmedelslock, spolarm, filter, dörrtätning, etc. |
| Reparerbarhet | Detaljerade reparationsråd för byte av många delar (arbetsbänk, korg, låda, arm, filter, strömkabel, etc.) |
Vanliga frågor - SGS4HVI33E BOSCH
Användarfrågor om SGS4HVI33E BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Diskmaskin i PDF-format gratis! Hitta din manual SGS4HVI33E - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. SGS4HVI33E av märket BOSCH.
BRUKSANVISNING SGS4HVI33E BOSCH
Korrekt monterad dörrpackning:


Reparation
4.2 Montering av kurvsystem 627
4.5 Utskiftning av liter 632
4.5.1 Demontering av filter 632 4.5.2 Montering av liter 632
4.6 Montering av sprayhuvud för stekbricka 633
4.8 Utskiftning av tvättmedelslock 635
4.8.1 Demontering av tvättmedelslock 635 4.8.2 Isättning av fjädern 635 4.8.3 Montering av tvättmedelslock 635
4.10 Utskiftning av sidopanel 637
4.10.1 Demontering av sidopanel 637 4.10.2 Montering av sidopanel 638
4.11 Utskiftning av yttre dörr 639
4.12.1 Demontering av betjäningspanel 641 4.12.2 Montering av betjäningspanel 641
4.19.1 Demontering av dörrpackningen 652 4.19.2 Montering av dörrpackningen 653
4.20 Utskiftning av (övre) dörrpackning 654
4.20.1 Demontering av dörrpackning 654 4.20.2 Montering av dörrpackning 654
4.2 Montering av kurvsystem
4.2.2 Montering av støtteklemme for kopper
4.5.2 Montering av fille
- Sett filtersystemet sammen igjen. Pass på at låsehempene på det grove filteret klikker på plass.
- Sett filtersystemet inn i apparatet og drei det grove filteret med urviseren. Pass på at pilmarkeringene stemmer med hverandre.
Reparasjon
4.6 Montering av sprayhode for stekebrett
4.8 Utskiftning av vaskemiddellokket

4.8.1 Demontering av vaskemiddellokk
- Skyv vaskemiddellokket 5 mm.
- Vipp vaskemiddellokket ut av føringsskinnene på den laveste siden og ta vaskemiddellokket ut av føringsskinnene på oppsiden.
- Fjern fjæren.
4.8.3 Montering av vaskemiddellokk
Bruk en svamp om nødvendig.
4.9.2 Montering av dekol på avløpspumpe
4.10.2 Montering av sidopanel
- Sätt in sidopanelet i bottenkaret (1).
Bild 2: Helintegrerat

- Tryck sidopanelet mot apparaten (2).
- Fäst sidopanelet med skruvarna (3).

Reparation
4.12.2 Montering av manöverpanel

Använd skruvar 4 × 16 mm .
Montera i omvänd ordning.

Reparation
4.19.1 Demontering av dörrtätningen
- Ta bort de två hållklämmorna på den nedre dörrtätningen (1, 2).

- Lyft av överloppsrännen.


Reparation
4.19.2 Montering av dörrtätningen
- Sätt på tätningshattarna på vänster och höger sida av packningsskenan med dörrpackningen.

- Sätt in dörrpackningen med låsklaffen i den inre dörren.
- Säkra dörrpackningen med två hållklipp.

Reparation
Verktyg och hjälpmedel. 913
Reparation 914
4.1 Byta arbetsbänk 914 4.1.1 Ta bort arbetsbänk 914 4.1.2 Montera arbetsbänk 914
4.2 Montera korgsystem 915 4.2.1 Montera en tablettkana för 86 cm-modellen 915 4.2.2 Montera koppstödsslampa 915 4.2.3 Montera ånginsats 916
4.3 Byta varioDrawer 917 4.3.1 Ta bort varioDrawer 917 4.3.2 Montera varioDrawer 918
4.4 Byta sprutarmar 919
4.4.1 Ta bort sprutarm 919 4.4.2 Montera sprutarm 919
4.5 Byta filter 920
4.5.1 Ta bort filter 920 4.5.2 Montera filter 920
4.6 Montera spruthuvud för bakplåt 921 4.7 Byta nätsladd 922
4.7.1 Dra ur nätsladd 922 4.7.2 Sätt i nätsladd.. 922
4.8 Byta diskmedelskåpa 923
4.8.1 Ta bort diskmedelskåpa 923 4.8.2 Sätta in fjädern 923 4.8.3 Montera diskmedelskåpa 923
4.9 Byta hölje för avloppsvattenpump 924
4.9.1 Ta bort hölje för avloppsvattenpump 924 4.9.2 Montera hölje för avloppsvattenpump 924
4.10 Byta sidopanel 925
4.10.1 Ta bort sidopanel 925 4.10.2 Montera sidopanel 926

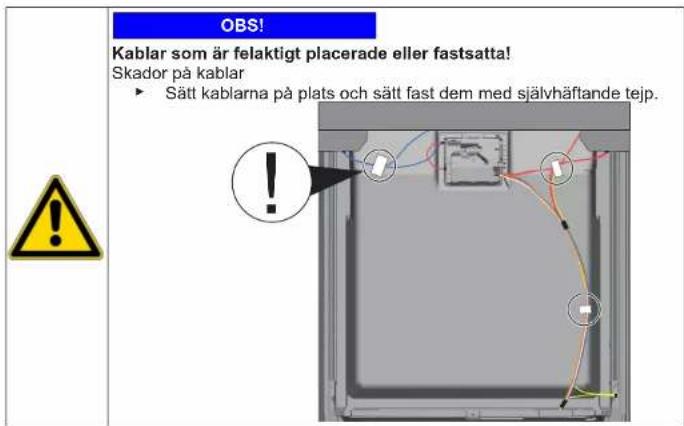

4.11 Byta yttre lucka 927
4.11.1 Ta bort yttre lucka 927 4.11.2 Montera yttre lucka 927

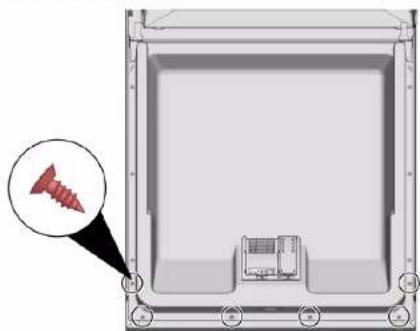

4.12 Byta manöverpanel 929
4.12.1 Ta bort manöverpanel 929 4.12.2 Montera manöverpanel 929
4.13 Sätt fast luckfjädrar 930 4.14 Byta fotpanel 932
4.14.1 Ta bort fotpanel 932 4.14.2 Montera fotpanel 932

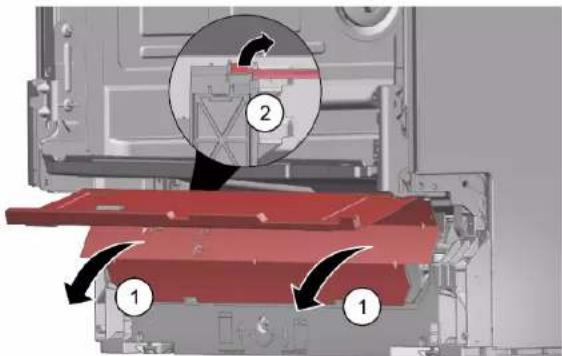

4.15 Byta sockelplåt 933
4.15.1 Ta bort sockelplåt 933 4.15.2 Montera sockelplåt 933
4.16 Byta översvämningsledning 934
4.16.1 Ta bort översvämningskanal 934 4.16.2 Montera översvämningsledning 935
4.17 Byta inre lucka 937
4.17.1 Ta bort inre lucka 937 4.17.2 Montera inre lucka 937
4.18 Byta luckans gångjärn 938
4.18.1 Ta bort luckans gångjärn 938 4.18.2 Montera luckans gångjärn 938
4.19 Byta luckans tätning (nedre) 940
4.19.1 Ta bort luckans tätning 940 4.19.2 Montera luckans tätning 941
4.20 Byta luckans tätning (övre) 942
4.20.1 Ta bort luckans tätning 942 4.20.2 Montera luckans tätning 942
Reparationsinformation - Diskmaskin
4.21 Byta EmotionLight 943
4.21.1 Ta bort EmotionLight 943 4.21.2 Montera EmotionLight 943
4.22 Byta TimeLight 946
4.22.1 Ta bort TimeLight 946 4.22.2 Montera TimeLight 946
4.23 Byta Gap illumination 947
4.23.1 Ta bort Gap illumination 947 4.23.2 Montera Gap illumination 948
Om detta dokument
1.1 Viktig information
1.1.1 Syfte
Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).
De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.
Kontakta vår kundtjänst om du har frågor. Vi åtar oss bara ansvar för skador om reparationstipsen har följts korrekt.
1.2 Symbolförklaringar
1.2.1 Faro nivåer
Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.
| Varningsnivå Innebörd | |
| FARAI | Om inte varningsmeddelandet fällsjs kom-mer det att leda till dödsfall erller allvarliga persorskador. |
| VARNING! | Om inte varningsmeddelandet fällsjs kandet leda till dödsfall erller allvarliga pers-stkador. |
| FÖRSIKTIGT! | Om inte varningsmeddelandet fällsjs kandet leda tilllettare persorskador. |
| OBS! | Om inte varningsmeddelandet fällsjs kandet leda till materialskador. |
Grafik 1: Faro nivåer
1.2.2 Risksymboler
Risksymboler är symboler som visar typen av fara.
Följande risksymboler används i detta dokument:
| Risksymbol Innebörd | |
| ! | Allmächt varingsmeddelande |
| Fara på grund av elektrisk spänning | |
| Explosionsrisk | |
| Fara för skärskador | |
| Fara für krosskador |
Om detta dokument
| Risksymbol Innebörd | |
| Fara på grund av heta ytor | |
| Fara på grund av starka magnetfällt | |
| Fara på grund av icede-joniserande strål- ning |
Grafik 2: Risksymboler
1.2.3 Varningarnas struktur
Varningar i detta dokument har en standardiserad utformning och en standardiserad struktur.

FARA!
Farans typ och ursprung!
Möjliga konsekvenser av att faran/varningen ignoreras.
Åtgärder och förbud för att förebygga faran.
Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgärd som förebygger faran.

FARA!
Dödsfall på grund av elstötar
Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationsarbeten påbörjas.
1.2.4 Allmänna symboler
Följande allmänna symboler används i detta dokument:
| Allm. symbol Innebörd | |
| i | Identifizierung av ett särskilt tips (text och/el-ler bild) |
| f | Identifizierung av ett enkeit tips (endast text) |
| Allm. symbol Innebörd | |
| Identifizierung av en länk till en videohand- ledning | |
| Identifizierung av verktyg som behövs | |
| Identifizierung av villkor som@måste vara uppfyllda | |
| Identifizierung av ett tillständ (om ..., sà ...) | |
| Identifizierung av ett resultat | |
| Start Identifizierung av en tangent eller knapp | |
| [00123456] Identifizierung av ett materialnummer | |
| Status Identifizierung av text/fonster som visas (i maskinens display) | |
Grafik 3: Allmänna symboler
Säkerhet
2.1 Allmänna säkerhetsanvisningar
2.1.1 Alla hushållsmaskiner
Fel vid reparationer som berör elkomponenter kan orsaka elstötar! Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas. Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.
Använd skyddshandskar.
Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter.
Använd skyddsskor. Säkra tunga komponenter så att de inte faller ner. - Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
- Använd endast originaldelar. Risk för skador på komponenter känsliga för statisk elektricitet (ESD)! Rör inte modulerna samt anslutningar och strömförande ledningar.
Verktyg och hjälpmedel
| Beteckning Detalje | Bilder | |
| Skruvmejsel torx T20 med borrhål [00340764] | 100 mm, for skruvar med saker-hetsstift | |
| Skruvmejsel torx T15 | Längd 80 mm | |
| Spårskruvmejsel Blåd | 10 mm x 1,6 mm x 200 mm | |
| Spetslång [00340871] | Längd: 200 mm, rak |

Reparation
4.1 Byta arbetsbänk
Förutsättning:
Maskinen är bortkopplad från strömförsörjningen. Maskinen är fritt åtkomlig.
- Lyft upp arbetsbänken något framtill (3).
- Tryck bort arbetsbänken bakåt (4).
- Ta bort arbetsbänken.
4.1.2 Montera arbetsbänk
- Lägg arbetsbänkens bakände i styrningarna med hjälp av fästkragarna (1).

- Tryck arbetsbänken framåt (2).
- Tryck arbetsbänkens front nedåt tills båda låsspakarna klickar i läge så det hörs (3).
- Skruva i de två skruvarna igen (4) (tillval).

Reparation
4.2 Montera korgsystem
Förutsättning: Den aktuella korgen har tagits bort från maskinen.
4.2.1 Montera en tablettkana för 86 cm-modellen
Nödvändiga verktyg:
Tablettstyrning [00614935] Koppstödsklämma [00618565]
- Sätt in tablettkanan diagonalt framtill på korgen.
- Centrera och snäpp fast tablettkanan i rätt läge.
4.2.2 Montera koppstödklämma
Nödvändiga verktyg:
Tablettstyrning [00614935] Koppstödklämma [00618565]

När koppar diskas kan koppstödklämman vikas upp. Den extra vinkeln minskar mängden vatten som samlas på botten av kopparna. Vid höga glas rekommenderar vi att koppstödklämman lämnas nedvikt. Om de övre korgarna har plastinsatser som tillval måste de först tas bort.
- Ta bort plastinsatsen.

- Snäpp koppstödsklämman på plats.

- Vik upp klämman.


Reparation
- Ta bort handtagen uppåt.
- Tryck plastinsatserna utåt och tryck dem uppåt ut ur ramen.


Reparation
- Böj försiktigt styrflikarna utåt.

- Dra ut vikpinnarna ur flikarna.
- Tryck ut metallramen fram ur hållarna.

- Tryck ut metallramen ur styrningen baktill.
4.3.2 Montera varioDrawer
Montera i omvänd ordning.

Reparation
4.4 Byta sprutarmar
4.4.1 Ta bort sprutarm
- Skruva loss den övre sprutarmen (1) och dra ner den för att ta bort den (2).

- Dra ner den nedre sprutarmen för att ta bort den.

4.4.2 Montera sprutarm
- Sätt in den nedre sprutarmen. Sprutarmen snäpper fast i sitt läge.
- Sätt in den övre sprutarmen och skruva den på plats ordentligt.

Reparation
4.5 Byta filter
4.5.1 Ta bort filter
- Vrid grovfilret moturs (1) och ta bort filtersystemet (2).

Kontrollera att inga främmande föremål faller ner i sumpen.
- Ta bort mikrofiltret genom att dra ner det.

4.5.2 Montera filter
- Sätt ihop filtersystemet igen. Se till att låsfastena på grovfilret snäpper fast på plats.
- Sätt in filtersystemet i maskinen och vrid grovfilret medurs. Se till att pilmarkeringarna ligger i linje med varandra.

Reparation
4.6 Montera spruthuvud för bakplåt
- Ta bort överkorgen.
- Sätt in spruthuvudet för bakplåt i hållaren (1) och vrid åt höger (2).

Spruthuvudet för bakplåt snäpper fast i sitt läge.

Reparation
4.7 Byta nätsladd
Förutsättning:
Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Maskinen är fritt åtkomlig.
4.7.1 Dra ur nätsladd
För försiktigt nätsladdens kontakt upp och ner och dra ut den ur uttaget.

4.7.2 Sätt i nätsladd

OBS!
Överhettning av huvudanslutning!
Sätt in nätsladden ordentligt tills den snäpper fast.
Sätt in nätsladdens kontakt i uttaget tills kontakten snäpper fast i sitt läge med ett hörbart klick.


Reparation
4.8 Byta diskmedelskåpa

En liters skruvmejsel kan användas för att bända med.
Förutsättning:
Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Luckan har öppnats. Diskmedelskåpan har öppnats.
4.8.1 Ta bort diskmedelskåpa
- Skjut in diskmedelskåpan 5 mm.
- Bänd ut diskmedelskåpan nedifrån från styrskenorna och ta bort diskmedelskåpan upptill från styrskenorna.
- Ta bort fjädern.
4.8.2 Sätt in fjädern
- Sätt in fjäderns långa ände i monteringshålet på diskmedelsfördelaren (1).

- Sätt in fjäderns korta ände i monteringshålet på diskmedelskåpan (2).
- Tryck in kåpan i diskmedelsfördelaren (3).
4.8.3 Montera diskmedelskåpa
- Sätt in diskmedelskåpan 5 mm före det heta öppna läget i styrskenorna på ena sidan. Tryck med måttlig kraft in den motsatta sidan i styrskenorna.
- Kontrollera att diskmedelskåpan fungerar.

Reparation
4.9 Byta hölje för avloppsvattenpump
Förutsättning:
Korgen har tagits bort. Filtren har tagits bort. → 920
4.9.1 Ta bort hölje för avloppsvattenpump
- Töm eventuellt vatten.
Använd en svamp vid behov.
- Lirka av pumphöljet med en sked och ta tag i det i tvärstycket.

- Lyft pumphöljet inåt i vinkel och ta ut det.
4.9.2 Montera hölje för avloppsvattenpump
Sätt in pumphöljet (1) och tryck ner det (2).

Pumphöljet snäpper fast i sitt läge.

Reparation
4.10 Byta sidopanel
Förutsättning:
Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Maskinen är fritt åtkomlig. Fristående maskiner: Arbetsbänken har tagits bort. → 914
4.10.1 Ta bort sidopanel
- Ta bort skruvarna från sidopanelen (1).

- Luta sidopanelen lite utåt längst upp (2).
- Sänk sidopanelen och dra ut den ur sockeltraget (3).

Reparation
4.10.2 Montera sidopanel
- Sätt in sidopanelen i sockeltraget (1).
- Tryck sidopanelen mot maskinen (2).
- Fäst sidopanelen med skruvar (3).

Reparation
4.11 Byta yttre lucka
Förutsättning:
Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning.
4.11.1 Ta bort yttre lucka

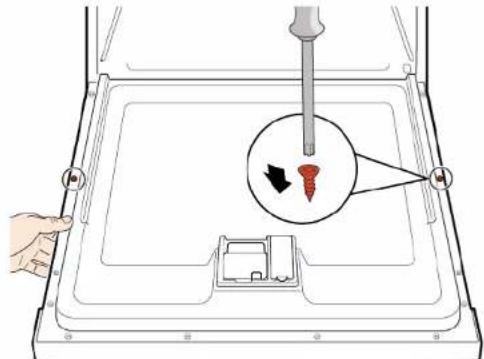

Ta bara bort skruvarna som beskrivs i stegen som följer.
- Öppna luckan.
- Ta bort de fyra skruvarna.

3.

Säkra luckan genom att hålla i den på ena sidan.
Ta bort de två skruvarna.

4.11.2 Montera yttre lucka


Reparation
Förutsättning:
Isoleringsfilten har satts på rätt plats och satts fast på insidan av den yttre luckan. Gångjärn har satts in i den yttre luckan. 1. Stäng den inre luckan utan att den snäpper fast. 2. Tryck den yttre luckan uppåt under manöverpanelen (1).

- Tryck den yttre luckan mot den inre luckan och håll den där (2).
4

Säkra luckan genom att hålla i den på ena sidan.
Öppna luckan och säkra den med två skruvar (4 x 11 mm metallskruvar).

- Säkra den yttre luckan med fyra skruvar (4 x 11 mm metallskruvar).


Reparation
4.12 Byta manöverpanel

Om en driftmodul är defekt måste hela manöverpanelen bytas.
Förutsättning:
Apparaten är bortkopplad från strömförsörjningen. Apparaten är bortkopplad från vattenförsörjningen. Den yttre luckan har tagits bort. Den yttre luckan har tagits bort (helintegrerad/integrerad).
4.12.1 Ta bort manöverpanelen
- Lossa elanslutningarna från manöverpanelen och sensorn för låg spolglansnivå (1, 2).

- Lossa jordkabeln (3) (tillval).
- Öppna maskinens lucka.
- Säkra manöverpanelen så att den inte faller ner (håll fast den).
- Ta bort de sex skruvarna.

- Ta bort manöverpanelen.
4.12.2 Montera manöverpanelen

Använd skruv 4 x 16 mm.
Montera i omvänd ordning.

Reparation
4.13 Sätt fast luckfjädrar
- Ta bort sladdledningshöjiet.

2.1. Öppna luckan något (1).
- Sätt fast den i spåret på sockeltraget (2).
- Stäng sakta luckan (3).

Sladdsystemet sätter fast sig automatiskt på luckans gångjärn.

Reparation
3.1. Stäng luckan något (4).
- Flytta spåret bakåt och släpp luckans gångjärn (5).
- Öppna luckan (6).

- Upprepa proceduren på andra sidan av maskinen.

Reparation
4.14 Byta fotpanel

Fötterna är identiska och kan bytas sinsemellan.
Förutsättning:
Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Den yttre luckan har tagits bort. Den yttre luckan har tagits bort (helintegrerad/integrerad).
4.14.1 Ta bort fotpanel
1.

Felaktig borttagning.
Om fotpanelen lossas på sidan och tas bort kan de två fästena brytas av. Om bara ett fäste skadas går det att byta sida då fästena är identiska.
Det är bäst att lägga något under maskinen framtill på sidan för att avlasta fotpanelen med fötterna.
- För in en skruvmejsel i styrningarna (1) och lossa spärren genom att trycka nedåt.

3. Lyft av panelen.
- Ta ut fötterna framåt (1).

4.14.2 Montera fotpanel
- Sätt in fötterna.
- Sätt fast fotpanelen längst upp (1) och tryck ner den tills den snäpper på plats så det hörs (2).


Reparation
4.15 Byta sockelplåt

Sockelplåten sitter nedtill på framsidan.
Förutsättning:
Apparaten är bortkopplad från strömförsörjningen. Apparaten är bortkopplad från vattenförsörjningen. Skåpfronten (tillval) har tagits bort. Den yttre luckan har tagits bort. Den yttre luckan har tagits bort (helintegrerad/integrerad). Fotpanelen har tagits bort (tillval).
4.15.1 Ta bort sockelplåten
- Ta bort de två skruvarna (1).

- Lösgör fästelementen (2).
- Luta försiktigt sockelplåten framåt (1).



Beroende på modell kan kontakten till EmotionLight fortfarande sitta fast i sockeln.
Lossa kontakten från fångstarmen och dra den bakåt (tillval) (2).
4.15.2 Montera sockelplåten
Montera sockelplåten i omvänd ordning.

Reparation
4.16 Byta översvämningsledning

Översvämningsledningen sitter fram nedtill på maskinen.
Förutsättning:
Apparaten är bortkopplad från strömförsörjningen. Apparaten är bortkopplad från vattenförsörjningen. Skåpfronten har tagits bort (tillval). Den yttre luckan har tagits bort. Fotpanelen har tagits bort (tillval). Sockelplåten har tagits bort.
4.16.1 Ta bort översvämningskanal

Restvatten
När avloppsslangen tas bort kan det rinna ut restvatten. Fånga upp vattnet och ta bort det från bottenplåten med sugspruta.

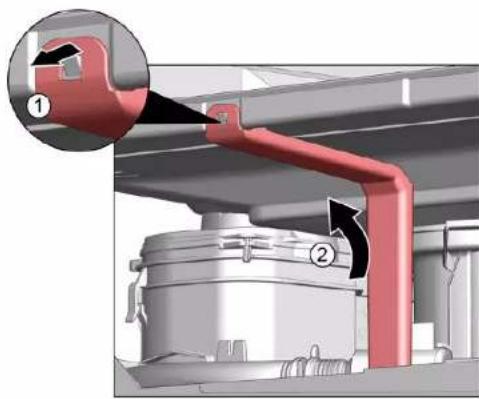

- Bänd ut låsmekanismen längst upp (1, 2).

- Lossa fästelementet längst upp.

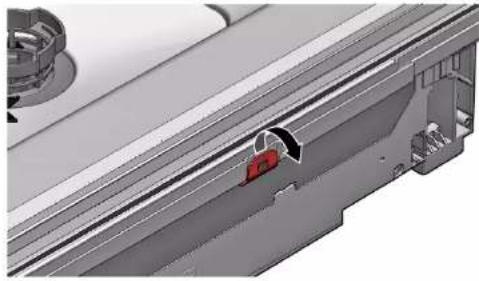

3.1. Sätt in en skruvmejsel under metallspärren (1).
- Lossa försiktigt metalklämman (2).


Reparation
- Lyft av översvämningsledningen.

4.16.2 Montera översvämningsledning

Risk för vattenskador på grund av felaktig montering av översvämnings
ledningen!
Sätt in översvämningsledningen rätt på botten i sockeltrågets styrning
Snäpp fast översvämningsledningen på rätt plats längst upp.
- Sätt översvämningsledningen i rätt position (1).
- För in översvämningsledningen i tätningen (2).
- Tryck in översvämningsledningen i tätningens styrning (3).
- Sätt in översvämningsledningen försiktigt (4).
- Knäpp fast översvämningsledningen (5).


Reparation
- Kontrollera monteringen till vänster och höger. 3. Kontrollera att den sitter fast ordentligt.


- Knäpp fast metallkammen på vänster och höger sida.


Reparation
4.17 Byta inre lucka
Förutsättning:
Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning.
4.17.1 Ta bort inre lucka
- Ta bort skruvarna (1). 2. Ta bort den inre luckan uppåt (2).

- Sätt fast luckans gångjärn med skruvar.
- Sätt den inre luckan på luckans gångjärn.
- Sätt fast den inre luckan med skruvar.
4.17.2 Montera inre lucka
- Tryck luckans tätning mot fronten.
- Flytta den inre luckan bakom luckans tätning.
- Stäng den inre luckan.
- Tryck luckans tätning uppåt. Sidodelarna pekar uppåt.
- Flytta luckans gångjärn uppåt.

Reparation
4.18 Byta luckans gångjärn
Förutsättning:
Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Maskinen är fritt åtkomlig. Sidopanelen har tagits bort. Den yttre luckan har tagits bort. Den inre luckan har tagits bort. Manöverpanelen har tagits bort. Luckans fjädrar har satts fast. Fölpanelen har lagts bort. Sockelplåten har tagits bort. Översvämningskanalen har tagits bort.
4.18.1 Ta bort luckans gångjärn
- Lossa fästskruven med en skruvmejsel (1).
- Dra luckans gångjärn framåt (2).

- Lossa jordanslutningen på luckans gångjärn.

4.18.2 Montera luckans gångjärn


Risk för elstötar på grund av strömförande delar. Livsfara på grund av elstötar vid felaktiga reparationer.
Elektriska delar ska repareras av behörig elektriker. Låt utföra säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Reparation
- Sätt gångjärnet på maskinen (1).
- Flytta gångjärnet nedåt (2) tills det hakar fast på maskinen.

2.

Om jordanslutningen saknas kan det leda till nätspänning på luckan.
Gör en jordanslutning.


Reparation
4.19 Byta luckans tätning (nedre)
Förutsättning:
Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Den yttre luckan har tagits bort. Sockelplåten har tagits bort. →933 Fotpanelen har tagits bort (tillval) 932 Luckans fjädrar har tagits bort. Manöverpanelen har tagits bort. Kabelknippeshållaren nere till höger har tagits bort.
4.19.1 Ta bort luckans tätning
- Ta bort de två fästclipsen på den nedre lucktätningen (1, 2).

- Ta bort översvämningskanalen.

- Lyft av översvämningsavloppet.


Reparation
- Ta bort den nedre lucktätningen från den inre luckan.

4.19.2 Montera luckans tätning
- Sätt tätningschattorna till vänster och höger om tätningsskenan med lucktätningen.

- Sätt in lucktätningen med tätningsklaffen i den inre luckan.
- Sätt fast lucktätningen med två fästclips.

Reparation
4.20 Byta luckans tätning (övre)
Förutsättning:
Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning.
4.20.1 Ta bort luckans tätning
Ta bort lucktätningen från innerramen.
4.20.2 Montera luckans tätning
Lucktätningen måste skäras till rätt längd innan den monteras. Det innebär 1750 mm för maskiner med 81 cm höjd och 1850 mm för maskiner med 86 cm höjd.
- Förbered en passande lucktätning.
- Se till att tätningsprofilen monteras i rätt läge.

- Den vita punkten måste vara i nivå med tätningslisten.

4

Tätningen får inte vara vågig eller sträckt vid hörnen. Tätningen skärs väldigt diagonalt i ändarna och smalnar av i botten av behållaren fram.
Placera tätningsänden rakt mot framsidan under den inre luckan. Tätningen ska så långt det går ligga mot behållarens sida.

Rätt monterad lucktätning:


Reparation
4.21 Byta EmotionLight

EmotionLight sitter på sköljbehållarens övre utvändiga front.
Förutsättning:
Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Maskinen är fritt åtkomlig. Arbetsbänken har tagits bort (tillval). Höger sidopanel har tagits bort (tillval).→925
4.21.1 Ta bort EmotionLight
- Lossa fästkroken baktill (1).

- Ta bort hållaren uppåt (2).
- Dra ut kontakten ur anslutningen (nere till höger på maskinens front).
- Ta bort elanslutningen från elmodulen.

- Ta ut EmotionLight ur maskinen.
4.21.2 Montera EmotionLight
- Sätt in hållaren i sköljbehållarens ram (1).


Reparation
- Haka i fästkroken (2).
3.


Felaktig montering!
Skador på kabeln vid luckans gångjärn.
Montera kabeln vid luckans gångjärn (mellan gångjärnsbladet och sköljbehållaren) så att den inte kan skadas av rörliga delar.
Montera kabeln nedtill på höger sida.


Reparation
Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Fotpanelen har tagits bort. → 932 Sockelplåten har tagits bort och vridits. → 933
4.22.1 Ta bort TimeLight
- Böj fästelementen (1) något inåt.

- Dra upp TimeLight-modulen ur styrningen (2).
4.22.2 Montera TimeLight
- Böj tillbaka fästelementen (1) igen.

- Tryck in TimeLight-modulen i styrningen (2).
- Koppla ihop elanslutningen.

Reparation
Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Den yttre luckan har demonterats. Driftpanelen har tagits bort.
4.23.1 Ta bort Gap illumination
- Lossa spärren (1).
- Ta bort elanslutningen från driftmodulen (2).

2.1. Lossa fastkroken baktill (1).
- Ta bort ljusfibern (2).



Reparation
3.1. Lossa fästkroken (1).
- Lyft upp kretskortet framtill och ta bort det från driftmodulens ram (2).

- Dra åt den så det hörs att "klick".

- Montera ljusfibret och dra åt det så det hörs ett "klick".

- Anslut ledningen till driftmodulen.
