Typ produktu	Zmywarka do zabudowy
Marka	Bosch
Model	SGS4HVI33E
Wysokość	86 cm (model 86 cm)
Szerokość	60 cm (szacunkowo)
Głębokość	60 cm (szacunkowo)
Waga	Około 50 kg (szacunkowo)
Zasilanie	220-240 V, 50/60 Hz, 10 A
Pojemność	12 kompletów (standard)
Główne funkcje	System filtracji, obrotowe ramiona spryskujące, szuflada Vario, EmotionLight, TimeLight, Gap illumination
Bezpieczeństwo	Odłączyć urządzenie przed naprawą; nosić rękawice i buty ochronne; używać tylko oryginalnych części
Konserwacja	Regularnie czyścić filtry i ramiona spryskujące
Części zamienne (przykłady)	Prowadnica do tabletek [00614935], półka na kubki [00618565], pokrywa dozownika detergentu, ramię spryskujące, filtry, uszczelka drzwi, itp.
Możliwość naprawy	Szczegółowe instrukcje naprawy wymiany wielu części (blat, kosz, szuflada, ramię, filtry, przewód zasilający, itp.)

Często zadawane pytania - SGS4HVI33E BOSCH

Jak uruchomić zmywarkę Bosch SGS4HVI33E?

Upewnij się, że urządzenie jest prawidłowo podłączone i dopływ wody jest otwarty. Wybierz program za pomocą panelu sterowania i naciśnij przycisk start. Szczegóły programów znajdziesz w instrukcji obsługi.

Co zrobić, jeśli zmywarka nie opróżnia się?

Sprawdź, czy filtr wstępny i mikrofiltr nie są zatkane. W razie potrzeby wyczyść je. Upewnij się, że wąż odpływowy nie jest zagięty ani zatkany. Jeśli problem nie ustąpi, pokrywa pompy ściekowej może wymagać wymiany.

Jak wyczyścić filtry zmywarki?

Obróć filtr wstępny w kierunku przeciwnym do ruchu wskazówek zegara (1) i wyjmij system filtracji. Oddziel mikrofiltr i wyczyść oba pod bieżącą wodą. Zamontuj ponownie w odwrotnej kolejności, wyrównując strzałki.

Jak wymienić ramię spryskujące?

W przypadku górnego ramienia, odkręć je i pociągnij w dół. W przypadku dolnego ramienia, opuść je, aby je wyjąć. Montaż odbywa się w odwrotnej kolejności: zatrzaśnij dolne ramię, a następnie przykręć górne.

Jak wymienić pokrywę dozownika detergentu?

Otwórz pokrywę dozownika detergentu i przesuń ją o 5 mm. Podnieś ją u dołu prowadnic i wyjmij sprężynę. Włóż nową sprężynę długim końcem w otwór mocowania pojemnika na środek, krótkim końcem w otwór pokrywy, a następnie umieść pokrywę z powrotem w prowadnicach.

Jak wymienić przewód zasilający?

Odłącz urządzenie od zasilania i wody. Delikatnie przesuwaj przewód łączący w górę i w dół, aby wyjąć go z gniazda. Podłącz nowy przewód, aż usłyszysz kliknięcie. Upewnij się, że jest prawidłowo zamocowany.

Jak zdemontować panel sterowania?

Najpierw zdejmij drzwi przednie. Odłącz połączenia elektryczne panelu sterowania i czujnik braku płynu nabłyszczającego. Odkręć sześć śrub i wyjmij panel. Montaż odbywa się w odwrotnej kolejności.

Jak wymienić uszczelkę drzwi (dolną)?

Zdejmij dwa zaciski mocujące na dolnej uszczelce, odczep kanał przelewowy i podnieś go. Usuń starą uszczelkę. Załóż zaślepki uszczelniające na nową uszczelkę, włóż ją w drzwi wewnętrzne i przymocuj zaciskami.

Jak wymienić oświetlenie EmotionLight?

Odepnij zaczep, wyjmij oprawkę od góry, odłącz połączenie elektryczne modułu zasilania. Włóż nową oprawkę w ramę zbiornika i zatrzaśnij zaczep. Poprowadź przewód prawidłowo przy zawiasie drzwi.

Gdzie znaleźć pełną instrukcję obsługi Bosch SGS4HVI33E?

Instrukcja obsługi i instrukcja użytkowania są dostępne bezpłatnie w formacie PDF na stronie notice-facile.com. Możesz również poprosić o tłumaczenie na swój język, podając swój adres e-mail.

INSTRUKCJA OBSŁUGI SGS4HVI33E BOSCH

4.7.1 Wyciąganie kabla zasilającego

• Ostrożnie poruszaj wtyczką kabla zasilającego w górę i w dół, a następnie wyjmij ją z gniazdka.

4.7.2 Podłączanie kabla zasilającego

UWAGA!

1. Włóż uchwyt do ramy zbiornika płuczącego (1).

Naprawa

1. Zahacz uchwyt mocujący (2).

3

1. Ustawić boczny panel na podstawie (1).

Rys. 2: W pełni zintegrowana

2. Przykręcić boczny panel do urządzenia (2). 3. Przymocować boczny panel śrubami (3).

Naprawa

4.11 Wymiana drzwi zewnętrznych

Wymaganie.

Wskazówki naprawy - Zmywarka

1 Informacje dotyczące dokumentu 663

1.1 Ważne informacje 663

1.1.1 Cel dokumentu 663 1.2 Objaśnienie symboli ostrzegawczych 663 1.2.1 Oznaczenia poziomów niebezpieczeństwa 663 1.2.2 Symbole ostrzegawcze 663 1.2.3 Budowa ostrzeżeń 664 1.2.4 Ogólne symbole 664

A Bezpieczeństwo 665

2.1 Ogólne informacje dotyczące bezpieczeństwa 665

2.1.1 Wszystkie sprzęty gospodarstwa domowego 665

Narzędzia i pomoce techniczne 666

667

4.1 Wymiana blatu roboczego 667

4.1.1 Demontaż blatu roboczego 667 4.1.2 Montaż blatu roboczego 667

4.2 Montaż systemu koszy 668

4.2.1 Montaż prowadnicy na tabletkę w modelach 86 cm.. 668 4.2.2 Montaż wkładki podtrzymującej filiżanki 668 4.2.3 Montaż podpórki na parowar 669

4.3 Wymiana szuflady varioDrawer 670

4.3.1 Wyjmowanie szuflady varioDrawer 670 4.3.2 Montaż szuflady varioDrawer 671

4.4 Wymiana ramion spryskujących 672

4.4.1 Demontaż ramienia natryskującego.. 672 4.4.2 Montaż ramienia spryskującego 672

4.5 Wymiana filtrów 673

4.5.1 Demontaż filtra 673 4.5.2 Montaż filtrów 673

4.6 Montaż głowicy spryskującej do mycia blach.. 674

4.7 Wymiana przewodu zasilającego 675

4.7.1 Odłączanie przewodu zasilającego 675 4.7.2 Podłączanie przewodu zasilającego 675

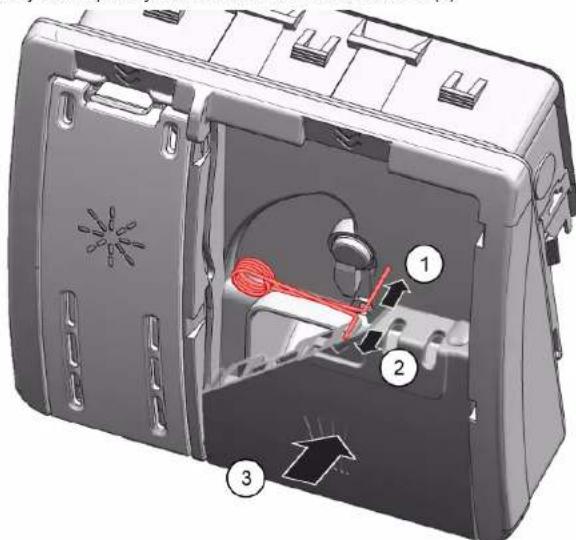

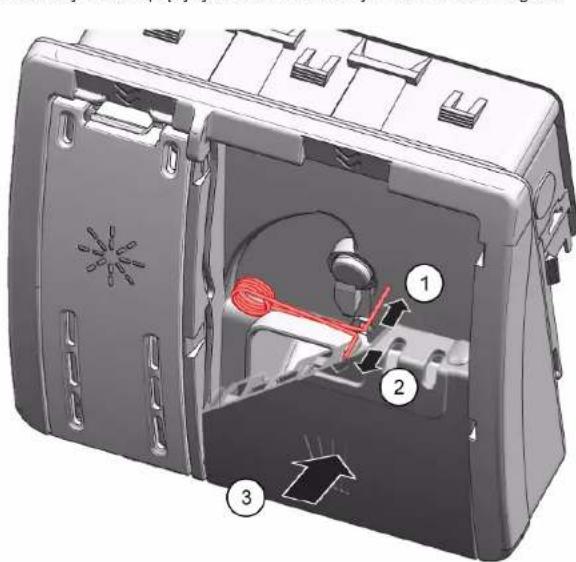

4.8 Wymiana klapki dozownika detergentu 676

4.8.1 Demontaż klapki dozownika detergentu 676 4.8.2 Montaż sprężyny 676 4.8.3 Montaż klapki dozownika detergentu 676

4.9 Wymiana osłony pompy odprowadzającej 677

4.9.1 Demontaż osłony pompy odprowadzającej 677 4.9.2 Montaż osłony pompy odprowadzającej 677

4.10 Wymiana panelu bocznego 678

4.10.1 Demontaż ścianki bocznej 678 4.10.2 Montaż ścianki bocznej 679

4.11 Wymiana drzwiczek zewnętrznych 680

4.11.1 Demontaż drzwiczek zewnętrznych 680 4.11.2 Montaż drzwiczek zewnętrznych 680

4.12 Wymiana panelu sterowania 682

4.12.1 Demontaż panelu obsługi 682 4.12.2 Montaż panelu sterowania 682

4.13 Mocowanie sprężyn drzwiczek 683 4.14 Wymiana blendy cokołowej 685

4.14.1 Demontaż blendy cokołowej 685 4.14.2 Montaż blendy cokołowej 685

4.15 Wymiana blachy cokołowej 686

4.15.1 Demontaż blachy cokołowej 686 4.15.2 Montaż blachy cokołowej 686

4.16 Wymiana kanału przelewowego 687

4.16.1 Demontaż kanału przelewowego 687 4.16.2 Montaż kanału przelewowego 688

4.17 Wymiana drzwiczek wewnętrznych 690

4.17.1 Demontaż drzwiczek wewnętrznych 690 4.17.2 Montaż drzwiczek wewnętrznych 690

4.18 Wymiana zawiasu drzwiczek 691

4.18.1 Demontaż zawiasu drzwiczek 691 4.18.2 Montaż zawiasu drzwiczek 691

4.19 Wymiana (dolnej) uszczelki drzwiczek 693

4.19.1 Demontaż uszczelki drzwiczek 693 4.19.2 Montaż uszczelki drzwiczek 694

4.20 Wymiana (górnej) uszczelki drzwiczek 695

4.20.1 Demontaż uszczelki drzwiczek 695 4.20.2 Montaż uszczelki drzwiczek 695

Wskazówki naprawy - Zmywarka

4.21 Wymiana oświetlenia EmotionLight 696

4.21.1 Demontaż EmotionLight 696 4.21.2 Montaż EmotionLight 696

4.22 Wymiana wskaźnika TimeLight 699

4.22.1 Demontaż TimeLight 699 4.22.2 Montaż TimeLight 699

4.23 Wymiana Gap illumination 700

4.23.1 Demontaż Gap illumination 700 4.23.2 Montaż Gap illumination 701

● Informacja dotycząca Dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikom pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objaśnienie symboli ostrzegawczych

1.2.1 Oznaczenia poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenia
NIEBEZPIECZENSTWO	Bezpośrednio zagrażajcie niebezpieczewstwo, które przy niedachowaniu od-powiednich środków ostrożnosci sąde doprowadzić do smierci lub powaźnych obrażen.
OSTRZEJEZNIE	Prawdopodobieństwo wystapienia niebezpieczewsstwa, które przy niedachowaniu odpowiednich środków ostrożnosci sąde doprowadzić do smierci lub powaźnych obrażen.
WAŽNE	Prawdopodobieństwo wystapienia niebezpieczewsstwa, które przy niedachowaniu odpowiednich środków ostrożnosci sąde doprowadzić do powstania lekkich obrażen.
UWAGAI	Ostrzejeżenie dot.nośćwośćci powstania szkody materialnej.

Tabela 1: Oznaczenia poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzejagawce Znaczenia
!	Ogólne ostrzeżenie
!	Niebezpieczność od napięcia elektrycz-argo
	Rzyzyko wybuchu

• Informacja dotycząca Dokumentu

Symbole ostrzejagwće Znaczenia
	Rzyzyko obrażć (rozȩść)
	Rzyzyko zmieząść
	Rzyzyko oparzenia
	Silne pole magnetyczne
	Promieniowanie nie-jonizujuće

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typowe źródło ryzyka!!

Konsekwencje zignorowania.

Środki ochronne.

Kolejne ostrzeżenia wskazują, jak uniknąć możliwości porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem

pieciem!

Zagrożenie życia przez porażenie prądem

Odłącz urządzenie od zasilania sieciowego na 60 sekund przed

rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenia
i	Identifikacja speczjalnej wskazówki (tekst lub grafika)
f	Identifikacja prostej wskazówki (tylko tekst)
	Identifikacja linku do pliku video
	Identifikacja narȩźdi
	Identifikacja wstepnych warunkowy
	Identifikacja warunku (jeżeli)
	Identifikacja rezultatu
Start	Identifikacja przyczysku
[00123456]	Identifikacja numeru materiaiu
Status	Identifikacja wyświetlanego tekstu / munikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym! Co najmniej 60 sekund przed przystąpieniem do pracy odłącz urządzenie od sieci elektrycznej. - Po naprawie należy przeprowadzić test bezpieczeństwa zgodnie z przepisami nowej VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

Używać rękawic ochronnych.

Ryzyko zgniecenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

Stosować obuwie ochronne. Zabezpieczyć ciężkie elementy przed upadkiem. - Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpiecznego użytkowania i działania urządzenia!

Używać tylko oryginalnych części zamiennych. Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)! - Nie dotykać modułów, włączając w to złącza i ścieżki przewodzące.

Narzędzia i pomoce techniczne

Przeznaczenia Detele Zȩjeść
Śrubokrét typu Torx T20 z gniazdem [00340764]	100 mm, do wkrétów z trzpie-niem zabeepieczajycym
Śrubokrét typu Torx T15	Dlugość 80 mm
Śrubokrét z koń-cówna plaska	Końciewka 10 mm x 1,6 mm x 200 mm
Szczypce igłowe [00340871]	Dlugość: 200 mm, proste

4.1 Wymiana blatu roboczego

Warunek:

Urządzenie jest odłączone od źródła zasilania. Urządzenie jest wyjęte z zabudowy.

4.1.1 Demontaż blatu roboczego

1. Odkręcić śruby z tyłu (1) (opcjonalnie).
2. Wcisnąć do góry dwie dźwignie zatrzasków znajdujące się pod blatem (2).

3. Unieść blat lekko do góry od frontu (3). 4. Pchnąć blat do tyłu (4). 5. Zdjąć poza urządzenie.

4.1.2 Montaż blatu roboczego

1. Blat roboczy wsunąć od tyłu, wprowadzając zatrzaski na prowadnice (1).

1. Pchnąć w stronę frontu (2).
2. Docisnąć przód blatu do dołu, aż oba zatrzaski się słyszalnie zablokują na swoim miejscu (3).
3. Przykręcić dwie śruby (4) (opcjonalnie).

Naprawy

4.2 Montaż systemu koszy

Warunek:

Odpowiedni kosz został wyjęty z urządzenia.

4.2.1 Montaż prowadnicy na tabletkę w modelach 86 cm Pomoce specjalne

Prowadnica (do tabletek) [00614935] Klips podtrzymujący filiżanki [00618565] 1. Wsunąć prowadnicę po przekątnej z przodu kosza. 2. Wyśrodkować i zaskoczyć na miejsce.

4.2.2 Montaż wkładki podtrzymującej filiżanki Pomoce specjalne

Pomoce specjalne

Prowadnica (do tabletek) [00614935] Klips podtrzymujący filiżanki [00618565]

Podczas mycia kubków można rozłożyć uchwyt podtrzymujący. Dodatkowy kąt zmniejsza gromadzenie wody na spodzie kubków. W przypadku wysokich szklanek zaleca się złożenie klipsów podtrzymujących filiżanki. Jeśli górne kosze są wyposażone w opcjonalne plastikowe wkładki, należy je najpierw usunąć.

1. Wyjąć plastikową wkładkę.

1. Zaskoczyć klips na koszu.

1. Złożyć klips

Naprawy

1. Ustawić przydmioty do zmywania.

4.2.3 Montaż podpórki na parowar

Pomoce specjalne

Prowadnica (do tabletek) [00614935] Klips podtrzymujący filiżanki [00618565]

• Wcisnąć zakończenia podpórki do mycia blach pod dolny kosz.

Naprawy

4.3 Wymiana szuflady varioDrawer

4.3.1 Wyjmowanie szuflady varioDrawer

1. Przechylić zaczepy uchwytu do wewnątrz.

1. Wyjąć uchwyt do góry.
2. Nacisnąć plastikowe wkładki do zewnątrz i wypchnąć je do góry z ramki.

1. Ostrożnie odgiąć zaczepy prowadnicy do zewnątrz.

1. Wyciągnąć składane półki z zaczepów.
2. Wypchnąć metalową ramkę od przodu z uchwytów.

1. Wypchnąć metalową ramkę do tyłu z prowadnicy.

4.3.2 Montaż szuflady varioDrawer

Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana ramion spryskujących

4.4.1 Demontaż ramienia natryskowego

1. Odkręcić górne ramię spryskujące (1) i wyjąć je do dołu (2).

1. Aby wyjąć ramię spryskujące, pociągnąć je na dół.

4.4.2 Montaż ramienia spryskującego

1. Włożyć dolne ramię spryskujące. Ramię spryskujące blokuje się we właściwej pozycji.
2. Włożyć górne ramię pryszkujące i stabilnie przykręcić.

Naprawy

4.5 Wymiana filtrów

4.5.1 Demontaż filtra

1. Obróć filtr zgrubny w kierunku przeciwnym do kierunku ruchu wskazówek zegara (1) i wyjmij system filtrów (2).

Sprawdź, czy do otworu nie wpadły żadne ciała obce.

1. Aby wyjąć mikrofiltr, pociągnij go w dół.

4.5.2 Montaż filtrów

1. Ponownie zmontuj system filtrów. Upewnij się, że zatrzaski filtra zgrubnego zatrzasnęły się we właściwych pozycjach.
2. Włóż system filtrów do urządzenia i obróć filtr zgrubny w kierunku ruchu wskazówek zegara. Upewnij się, że strzałki są ze sobą zbieżne.

Naprawy

4.6 Montaż głowicy spryskującej do mycia blach

1. Wyjmij górny kosz.
2. Wsuń głowicę spryskującą do mycia blach do uchwytu (1) i obróć w prawo (2).

Głowica spryskująca do mycia blach blokuje się we właściwej pozycji.

Naprawy

4.7 Wymiana przewodu zasilającego

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne.

4.7.1 Odłączanie przewodu zasilającego

Wciągnąć przewód, poruszając nim delikatnie góra/dół.

4.7.2 Podłączanie przewodu zasilającego

UWAGA!

Przegrzanie złącza sieciowego!

Ryzyko pożaru

Zdecydowanym ruchem wsunąć wtyczkę tak, by zablokowała się

Ze słyszalnym kliknięciem.

Podłączyć wtyczkę przewodu zasilającego do gniazda sieciowego tak, by została słyszalnie zablokowana.

Naprawy

4.8 Wymiana klapki dozownika detergentu

Do podważenia elementu użyć małego śrubokręta.

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Zostały otwarte drzwiczki. Klapka dozownika detergentu została otwarta.

4.8.1 Demontaż klapki dozownika detergentu

1. Opuścić klapkę o ok. 5 mm.
2. Podważyć klapkę, wyjąć z dozownika i wyjąć z prowadnic, a następnie wyjąć górną część klapki dozownika z prowadnic.
3. Wyjąć sprężynę.

1. Włożyć dłuższy koniec sprężyny w otwór montażowy w dozowniku detergentu.

1. Włożyć krótszy koniec sprężyny w otwór montażowy w klapie dozownika (2).
2. Wcisnąć osłonę na dozownik detergentu (3).

4.8.3 Montaż klapki dozownika detergentu

1. Włożyć klapkę dozownika w boczne prowadnice ok. 5 mm, przy czym w pozycji otwartej. Lekko docisnąć przeciwną stronę, aby klapka wskoczyła w prowadnice.
2. Sprawdzić działanie klapki dozownika.

Naprawy

4.9 Wymiana osłony pompy odprowadzającej

Warunek:

Został zdemontowany kosz. Zostały zdemontowane filtry. → 673

4.9.1 Demontaż osłony pompy odprowadzającej

1. Wybrać całą wodę.

W razie potrzeby użyć gąbki.

1. Podważyć łyżką pokrywę pompy i chwycić ją za krzyżak.

1. Podnieść osłonę pompy pod kątem do wewnątrz i zdjąć.

4.9.2 Montaż osłony pompy odprowadzającej

Włożyć pokrywę pompy (1) i docisnąć w dół (2).

• Pokrywa pompy blokuje się we właściwej pozycji.

Naprawy

4.10 Wymiana panelu bocznego

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne. Urządzenia wolnostojące: Blat roboczy jest zdemontowany. → 667

4.10.1 Demontaż ścianki bocznej

1. Odkręcić śruby z paneli bocznych (1).

Rys. 1: Do zabudowy

1. Odchylić panel od góry (2).
2. Zwolnić panel z zatrzasków i wyjąć poza podstawę (3).

Naprawy

4.10.2 Montaż ścianki bocznej

1. Wsunąć panel w wycięcie w podstawie (1).

Rys. 2: Do zabudowy

1. Docisnąć panel boczny do urządzenia (2).
2. Przykręcić panel śrubami (3).

Naprawy

4.11 Wymiana drzwiczek zewnętrznych

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.

4.11.1 Demontaż drzwiczek zewnętrznych

Wykręcić tylko śruby wymienione w opisie kolejnych kroków.

1. Otworzyć drzwiczki.
2. Wykręcić cztery śruby.

3.

Zabezpieczyć drzwiczki, przytrzymując je z jednej strony.

Wykręcić dwie śruby.

4.11.2 Montaż drzwiczek zewnętrznych

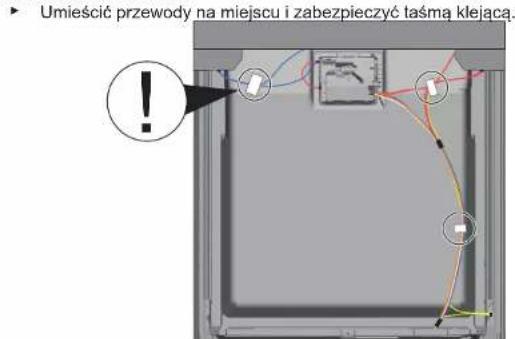

UWAGA!

Kable, które nie są poprawnie ułożone lub zabezpieczone!

Uszkodzenie okablowania

Naprawy

Warunek:

Mata izolacyjna została poprawnie ułożona i przymocowana do wewnętrznej płaszczyzny drzwiczek zewnętrznych. Zawiasy są przymocowane do drzwiczek wewnętrznych.

1. Zamknąć drzwiczki wewnętrzne, nie pozwalając na ich zatrzaśnięcie.
2. Nacisnąć drzwiczki zewnętrzne do góry poniżej panelu obsługowej (1).

1. Docisnąć drzwiczki zewnętrzne do drzwiczek wewnętrznych i przytrzymać (2).

4.

Zabezpieczyć drzwi, przytrzymując je z jednej strony.

Otworzyć drzwiczki i zabezpieczyć je, przykręcając dwie śruby (śruby metalowe 4 x 11 mm).

1. Zabezpieczyć drzwiczki zewnętrzne czterema śrubami (śruby metalowe 4 x 11 mm).

Naprawy

4.12 Wymiana panelu sterowania

Jeśli moduł sterujący jest uszkodzony, należy wymienić cały panel sterowania.

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Drzwi zewnętrzne zostały zdemontowane. Drzwi zewnętrzne zostały zdemontowane (w pełni zintegrowane/zintegrowane).

4.12.1 Demontaż panelu obsługowego

1. Odłączyć złącza elektryczne 2 panelu sterowania oraz czujnika braku nabłyszczacza (1, 2).

1. Odłączyć uziemienie (3) (opcjonalnie).
2. Otworzyć drzwi urządzenia.
3. Zabezpieczyć panel sterowania przed upadkiem (przytrzymać go).

5. Odkręcić 6 śrub.

1. Zdemontować panel sterowania.

4.12.2 Montaż panelu sterowania

Użyć śrub 4 x 16 mm.

Montaż w odwrotnej kolejności.

Naprawy

4.13 Mocowanie sprężyn drzwiczek

1. Wyjąć osłonę prowadnicy linki naciągowej.

2.1. Lekko uchylić drzwiczki (1).

1. Unieruchomić uchwyt linki w podstawie urządzenia (2).
2. Powoli zamknąć drzwiczki (3).

System linki automatycznie połączy się z zawiasem drzwiczek.

Naprawy

3.1. Lekko przymknąć drzwiczki (4).

1. Przesunąć uchwyt linki do tyłu i zwolnić zawias drzwiczek (5). 3. Otworzyć drzwiczki (6).

1. Powtórzyć opisane czynności po drugiej stronie urządzenia.

4.14 Wymiana blendy cokołowej

Obie stopy są takie same i mogą zostać zamienione pozycjami.

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Drzwi zewnętrzne zostały zdemontowane. Drzwi zewnętrzne zostały zdemontowane (w pełni zintegrowane/zintegrowane).

4.14.1 Demontaż blendy cokołowej

1.

Nieprawidłowy demontaż.

Nieprawidłowy demontaż może spowodować uszkodzenie dwóch uchwytów. Jeżeli tylko jeden uchwyt zostanie uszkodzony, można go zamienić stronami. Zaleca się podłożyć coś pod przód urządzenia, aby odciążyć blendę cokołową.

1. Włożyć śrubokręt w prowadnicę (1) i poluzować zatrzaski w dole.

3. Unieść blendę.

1. Stopy demontuje się w kierunku frontu (1).

4.14.2 Montaż blendy cokołowej

1. Wsunąć stopy.
2. Założyć blendę od góry (1) i wcisnąć w dół do momentu zaskoczenia (2).

Naprawy

4.15 Wymiana blachy cokołowej

Blacha cokołowa jest zlokalizowana w dolnej przedniej części urządzenia.

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Front mebla został zdemontowany (opcjonalnie). Drzwi zewnętrzne zostały zdemontowane. Drzwi zewnętrzne zostały zdemontowane (w pełni zintegrowane/zintegrowane). Blenda cokołowa została zdemontowana (opcjonalnie).

4.15.1 Demontaż blachy cokołowej

1. Odkręcić dwie śruby (1).

1. Zwolnić zatrzaski (2).
2. Odchylić blachę do środka (1).

4.

Zależnie od modelu, wtyczka od EmotionLight jest przytwierdzona do podstawy.

Odblokować wtyczkę z zatrzasku (opcjonalnie) (2).

4.15.2 Montaż blachy cokołowej

Montaż wykonywać w odwrotnej kolejności.

Naprawy

4.16 Wymiana kanału przelewowego

Kanał przelewowy jest zlokalizowany w dolnej przedniej części urządzenia.

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Front mebla został zdemontowany (opcjonalnie). Drzwiczki zewnętrzne zostały zdemontowane. Blenda cokołowa została zdemontowana (opcjonalnie). → 685 Płyta cokołowa została zdemontowana. → 686

4.16.1 Demontaż kanału przelewowego

Pozostałości wody

• Podczas odłączania węża odpływowego mogą wylać się z niego resztki wody.
• Należy ją wyłapać lub usunąć z panelu dennego przy pomocy strzykawki.
• Wysunąć mechanizm zatrzaskowy u góry (1, 2).

1. Zwolnić zatrzask u góry.

Naprawy

3.1. Wsunąć srubokręt pod metalowy zaczep (1). 2. Delikatnie zwolnić metalowy zatrzask (2).

1. Podnieść i zdjąć kanał przelewowy.

4.16.2 Montaż kanału przelewowego

Szkody spowodowane przy wodzie wskutek nieprawidłowego montażu kanału przelewowego! Kanał przelewowy należy prawidłowo zamocować do dołu prowadnicy w podstawie urządzenia. Prawidłowo zatrzasnąć kanał przelewowy we właściwej pozycji u góry.

1. Umieścić kanał przelewowy we właściwej pozycji (1).
2. Wsunąć kanał przelewowy w uszczelkę (2).
3. Wcisnąć kanał przelewowy w prowadnicę uszczelki (3).
4. Ściśle zamocować kanał przelewowy (4).
5. Przypiąć kanał przelewowy zatrzaskami (5).

Naprawy

1. Sprawdzić zamocowanie z lewej i prawej strony. 3. Sprawdzić stabilność zamocowania.

1. Zatrzasnąć metalowy zatrzask po lewej i prawej stronie.

4.17 Wymiana drzwiczek wewnętrznych

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.

4.17.1 Demontaż drzwiczek wewnętrznych

1. Wykręcić śruby (1). 2. Wyjąć drzwiczki wewnętrzne do góry (2).

1. Zabezpieczyć zawias drzwiczek śrubami.
2. Umieścić drzwiczki wewnętrzne na zawiasie.
3. Zabezpieczyć drzwiczki wewnętrzne śrubami.

4.17.2 Montaż drzwiczek wewnętrznych

1. Przełożyć uszczelkę drzwiczek do przodu.
2. Przesunąć drzwiczki wewnętrzne za uszczelkę drzwiczek.
3. Zamknąć drzwiczki wewnętrzne.
4. Przełożyć uszczelkę drzwiczek do góry. Części boczne są skierowane do góry.
5. Przesunąć zawias drzwiczek do góry.

Naprawy

4.18 Wymiana zawiasu drzwiczek

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne. Została zdemontowana lewa ścianka boczna. Drzwiczki zewnętrzne zostały zdemontowane. Zostały zdemontowane drzwiczki wewnętrzne. Panel sterowania został zdemontowany. → 682 Zostały zmontowane sprężyny drzwiczek. → 683 Blenda cokołowa została zdemontowana. → 685 Płyta cokołowa została zdemontowana. → 686 Został zdemontowany kanał przelewowy. → 687

4.18.1 Demontaż zawiasu drzwiczek

1.1. Zwolnić zaczep zatrzaskowy śrubokrętem (1).

1. Pociągnąć zawias drzwiczek do przodu (2).

1. Odłączyć uziemienie od zawiasu drzwiczek.

4.18.2 Montaż zawiasu drzwiczek

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy.

Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków. - Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Naprawy

1. Umieścić zawias na urządzeniu (1).
2. Przesuwać zawias na dół (2) tak, by został zamocowany do urządzenia.

2.

Niepodłączenie złącza uziemienia może spowodować obecność napięcia sieciowego na drzwiczkach.

Podłączyć złącze uziemienia.

4.19 Wymiana (dolnej) uszczelki drzwiczek

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Drzwiczki zewnętrzne zostały zdemontowane. Płyta cokołowa została zdemontowana. → 686 Blenda cokołowa została zdemontowana (opcjonalnie). → 685 Sprężyny drzwiczek zostały zdemontowane. Panel sterowania został zdemontowany. Została zdemontowana wiązka kabli u dołu z prawej strony.

4.19.1 Demontaż uszczelki drzwiczek

1. Wymontować dwa zatrzaski mocujące na dolnej uszczelce drzwiczek (1, 2).

1. Odlączyć kanał przelewowy.

1. Podnieść i zdjąć rynnę przelewową

Naprawy

1. Zdemontować dolną uszczelkę drzwiczek z drzwiczek wewnętrznych.

4.19.2 Montaż uszczelki drzwiczek

1. Zamocować lewą i prawą nasadkę uszczelniającą do szyny uszczelniającej z uszczelką drzwiczek.

1. Wsunąć uszczelkę drzwiczek z wypustem uszczelniającym do drzwiczek wewnętrznych.
2. Zabezpieczyć uszczelkę drzwiczek dwoma zatrzaskami mocującymi.

Naprawy

4.20 Wymiana (górnej) uszczelki drzwiczek

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.

4.20.1 Demontaż uszczelki drzwiczek

Wyjąć uszczelkę drzwiczek ramy wewnętrznej.

4.20.2 Montaż uszczelki drzwiczek

Przed montażem uszczelkę drzwiczek należy przyciąć na odpowiednią długość. Wynosi ona 1750 mm dla urządzeń o wysokości 81 cm i 1850 mm dla urządzeń o wysokości 86 cm.

1. Przygotować odpowiednią uszczelkę drzwiczek.
2. Sprawdzić prawidłowość pozycji montażowej profilu uszczelniającego.

1. Biała kropka musi się znajdować na jednym poziomie z paskiem gniazda uszczelki.

4.

Uszczelka nie może być pofałdowana ani ściśnięta w narożnikach. Uszczelka jest przycięta ukośnie na końcach, a jej końce są odgięte z przodu na boki w stronę komory.

Wyprostować uszczelkę pod drzwiczkami wewnętrznymi. Uszczelka powinna się znajdować jak najbliżej ścianki bocznej komory.

Prawidłowo zmontowana uszczelka drzwiczek:

Naprawy

4.21 Wymiana oświetlenia EmotionLight

EmotionLight znajduje się w górnej przedniej zewnętrznej części zbiornika płuczącego.

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne. Został zdemontowany blat roboczy (opcjonalny). Została zdemontowana prawa osłona boczna (opcjonalna).

4.21.1 Demontaż EmotionLight

1. Zwolnić znajdujący się z tyłu zaczep (1).

1. Wyjąć uchwyt do góry (2).
2. Odłączyć wtyczkę złącza (u dołu z prawej strony z przodu urządzenia).
3. Odłączyć złącze elektryczne od modułu zasilającego.

1. Wyjąć EmotionLight z urządzenia.

4.21.2 Montaż EmotionLight

1. Wsunąć uchwyt w ramę zbiornika płuczącego (1).

Naprawy

1. Zacze pić zaczep (2).

3

Zamontować kabel u dołu z prawej strony.

Naprawy

Rys. 3: Kabel płaski

1. Podłączyć wtyczkę.

Naprawy

4.22 Wymiana wskaźnika TimeLight

Wskaźnik TimeLight należy wymieniać tylko jako kompletny podzespół. Moduł TimeLight jest zamocowany do tylnej strony płyty cokołowej.

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Blenda cokołowa została zdemontowana. → 685 Płyta cokołowa została zdemontowana i obrócona.686

4.22.1 Demontaż TimeLight

1. Lekko odgiąć zatrzaski do zewnątrz (1).

1. Wyciągnąć moduł TimeLight do góry z prowadnicy (2).

4.22.2 Montaż TimeLight

1. Odgiąć zatrzaski z powrotem (1).

1. Wcisnąć moduł TimeLight do góry w prowadnicę (2).
2. Podłączyć złącze elektryczne.

Naprawy

4.23 Wymiana Gap illumination

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Zostały zdemontowane drzwiczki zewnętrzne. Został zdemontowany panel obsługowy.

4.23.1 Demontaż Gap illumination

1. Zwolnić zatrzask (1).
2. Odłączyć złącze elektryczne od modułu obsługowego (2).

2.1. Zwolnić znajdujący się z tyłu zaczep (1).

1. Wyjąć światłowód (2).

Naprawy

3.1. Zwolnić zaczep zatrzaskowy (1).

1. Podnieść uchwyt płytki elektronicznej i wyjąć go z ramki modułu obsługowego (2).

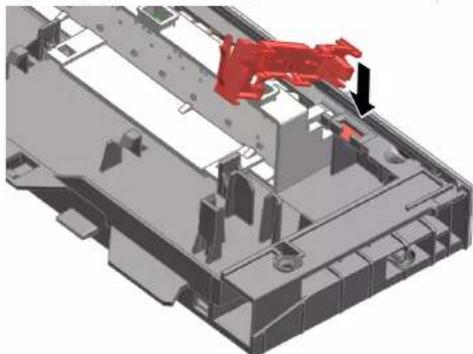

1. Wsunąć uchwyt płytki elektronicznej do ramki modułu obsługowego.

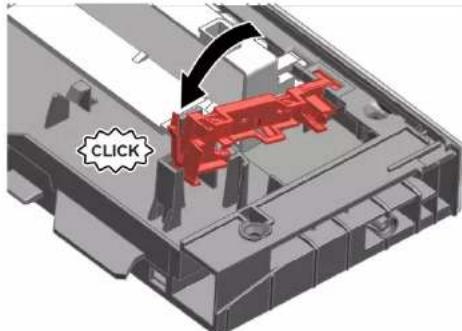

1. Zablokować go tak, by nastąpiło "kliknięcie".

1. Włożyć światłowód i zamocować go tak, by nastąpiło "kliknięcie".

1. Podłączyć przewód do modułu obsługowego.

Nosić środki ochrony.

Niebezpieczeństwo zmiażdżenia podczas prac naprawczych, konserwacyjnych, serwisowych z powodu ciężkich i ruchomych elementów.

Nosić obuwie ochronne. Zabezpieczyć ciężkie elementy przed upadkiem. - Nie opierać części ciała o ruchome elementy.

4.8 Wymiana osłony na środek roboczy 799

4.8.1 Usunięcie osłony na środek roboczy 799 4.8.2 Włożenie sprężyny 799 4.8.3 Montaż osłony na środek roboczy 799

4.9 Wymiana pokrywy pompy do wody odpadowej 800

4.9.1 Zdejmowanie pokrywy pompy do wody odpadowej 800 4.9.2 Montaż pokrywy pompy do wody odpadowej 800

4.10 Wymiana panelu bocznego 801

Ryzyko zranienia na ostrych krawędziach!

Nosić rękawice ochronne.

Ryzyko zgniecenia podczas naprawy, konserwacji, rozwiązywania problemów i serwisu ciężkich i ruchomych elementów

Nosić obuwie ochronne. Zabezpieczyć ciężkie elementy przed upadkiem. - Nie sięgać kończynami do ruchomych elementów.

Ryzyko zagrożenia bezpieczeństwa/funkcjonalności urządzenia! Używać tylko oryginalnych części zamiennych. Ryzyko uszkodzenia elementów wrażliwych na elektryczność statyczną (ESD)! Nie dotykać modułów, w tym złączy i przewodów.

Narzędzia i pomoce

Oznacenie Detaily $nímky
Skrutkovač Torx T20 s otvorom [00340764]	100 mm, pre skrutky s bezpeč-nostnám Čapom
Skrutkovač Torx T15	Dlžka 80 mm
Plochý skrutkovač Čepef 10 mm x 1,6 mm x 200 mm	①
Kliešte Špicate [00340871]	Dlžka: 200 mm, rovné

2021-03-22 9001630792 Prawa autorskie należą do BSH Hausgeräte GmbH Strona 789 z 989

Naprawa

4.1 Wymiana powierzchni roboczej

Wymaganie:

4.8.1 Usunięcie pokrywy środka piorącego

1. Przesuń pokrywę środka piorącego o 5 mm.
2. Wyciągnij pokrywę środka piorącego na dolnej stronie na zewnątrz z prowadnic i wyjmij pokrywę środka piorącego na górnej stronie na zewnątrz z prowadnic.
3. Wyjmij sprężynę.

4.8.2 Wkładanie sprężyny

1. Włóż długi koniec sprężyny do otworu urządzenia dozującego (1).

4.19.1 Zdejmowanie uszczelki drzwi

1. Z wewnętrznych drzwi odkręć dolną uszczelkę drzwi.

4.19.2 Montaż uszczelki drzwi

1. Dopasuj pokrywę uszczelki z uszczelką do drzwi po lewej i prawej stronie w rowku na uszczelkę.

1. Włóż uszczelkę drzwi wraz z klapką zamykającą do wewnętrznych drzwi.
2. Zabezpiecz uszczelkę drzwi za pomocą dwóch uchwytów mocujących.

Naprawa

4.20 Wymiana (górnej) uszczelki drzwi

Wymaganie:

4.20.1 Demontaż uszczelki drzwi

Z wewnętrznej ramy zdejmij uszczelkę drzwi.

4.20.2 Montaż uszczelki drzwi

Uszczelkę drzwi należy przyciąć do odpowiedniej długości przed montażem. Wynosi ona 1750 mm dla urządzeń o wysokości 81 cm i 1850 mm dla urządzeń o wysokości 86 cm.

Koniec uszczelki umieść równo z przodu pod wewnętrznymi drzwiami. Uszczelka powinna opierać się o bok zbiornika w maksymalnym możliwym stopniu.
