SGS4HVI33E - Indaplovė BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Įmontuojama indaplovė
Prekės ženklas	Bosch
Modelis	SGS4HVI33E
Aukštis	86 cm (86 cm modelis)
Plotis	60 cm (apytiksliai)
Gylis	60 cm (apytiksliai)
Svoris	Maždaug 50 kg (apytiksliai)
Maitinimas	220-240 V, 50/60 Hz, 10 A
Talpa	12 komplektų (standartinis)
Pagrindinės funkcijos	Filtravimo sistema, besisukančios purškimo rankos, Vario stalčius, EmotionLight, TimeLight, Gap apšvietimas
Saugumas	Prieš bet kokį remontą atjunkite prietaisą; mūvėkite pirštines ir avėkite apsauginius batus; naudokite tik originalias dalis
Priežiūra	Reguliariai valykite filtrus ir purškimo rankas
Atsarginės dalys (pavyzdžiai)	Tablečių vediklis [00614935], puodelių lentynėlė [00618565], ploviklio dangtelis, purškimo rankos, filtrai, durų tarpinė ir kt.
Remontabilumas	Išsamūs remonto patarimai, kaip pakeisti daugelį dalių (stalviršis, krepšelis, stalčius, rankos, filtrai, maitinimo laidas ir kt.)

Dažnai užduodami klausimai - SGS4HVI33E BOSCH

Kaip paleisti Bosch SGS4HVI33E indaplovę?

Įsitikinkite, kad prietaisas yra tinkamai prijungtas ir vandens čiaupas atidarytas. Valdymo skydeliu pasirinkite programą ir paspauskite paleidimo mygtuką. Norėdami sužinoti programų detales, skaitykite naudojimo instrukciją.

Ką daryti, jei indaplovė neišleidžia vandens?

Patikrinkite, ar stambus filtras ir mikrofiltas nėra užsikimšę. Jei reikia, juos išvalykite. Įsitikinkite, kad išleidimo žarna nėra sulenkta ar užsikimšusi. Jei problema išlieka, gali reikėti pakeisti nuotekų siurblio dangtelį.

Kaip išvalyti indaplovės filtrus?

Pasukite stambų filtrą prieš laikrodžio rodyklę (1) ir išimkite filtravimo sistemą. Atskirkite mikrofiltą ir abu išvalykite po tekančiu vandeniu. Surinkite atvirkštine tvarka, sulygiuodami rodykles.

Kaip pakeisti purškimo ranką?

Viršutinei rankai atsukite ją ir patraukite žemyn. Apatinei rankai nuleiskite žemyn, kad ją išimtumėte. Montavimas atvirkštine tvarka: užfiksuokite apatinę ranką, tada prisukite viršutinę.

Kaip pakeisti ploviklio dangtelį?

Atidarykite ploviklio dangtelį ir pastumkite jį 5 mm. Pakelkite jį iš apačios prie kreipiamųjų bėgelių ir išimkite spyruoklę. Įstatykite naują spyruoklę ilguoju galu į ploviklio talpyklos tvirtinimo angą, trumpuoju galu į dangtelio angą, tada įdėkite dangtelį atgal į bėgelius.

Kaip pakeisti maitinimo laidą?

Atjunkite prietaisą nuo elektros tinklo ir vandens tiekimo. Švelniai judinkite jungiamąjį kabelį aukštyn ir žemyn, kad ištrauktumėte jį iš lizdo. Įjunkite naują kabelį, kol išgirsite spragtelėjimą. Įsitikinkite, kad jis tvirtai užsifiksavo.

Kaip išardyti valdymo skydelį?

Pirmiausia nuimkite priekinę durelę. Atjunkite valdymo skydelio elektros jungtis ir skalavimo skysčio trūkumo zondą. Išsukite šešis varžtus ir atlaisvinkite skydelį. Montavimas atliekamas atvirkštine tvarka.

Kaip pakeisti durų tarpinę (apatinę)?

Nuimkite du laikiklius ant apatinės tarpinės, atkabinkite perpildymo kanalą ir pakelkite jį. Išimkite seną tarpinę. Uždėkite sandarinimo gaubtukus ant naujos tarpinės, įstatykite ją į vidines dureles ir pritvirtinkite laikikliais.

Kaip pakeisti EmotionLight?

Atsekite sustojimo fiksatorių, išimkite lizdą iš viršaus, atjunkite elektros jungtį nuo maitinimo modulio. Įstatykite naują lizdą į rezervuaro rėmą ir užfiksuokite fiksatorių. Tinkamai padėkite kabelį ties durų vyriais.

Kur rasti pilną Bosch SGS4HVI33E naudojimo instrukciją?

Naudojimo instrukcija ir vadovas yra nemokamai prieinami PDF formatu svetainėje notice-facile.com. Taip pat galite užsakyti vertimą į jūsų kalbą, nurodydami savo el. pašto adresą.

NAUDOJIMO INSTRUKCIJA SGS4HVI33E BOSCH

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Įrankiai ir pagalbinės priemonės.

Remontas.

4.1 Stalviršio keitimas

4.1.1 Stalviršio nuėmimas 4.1.2 Stalviršio uždėjimas

4.2 Krepšio sistemos įdėjimas

4.2.1 Skirtuko slankiklio įdėjimas 86 cm modelyje 4.2.2 Puodelio laikiklio spaustuko įdėjimas 4.2.3 Garintuvo įdėjimas

4.3 Stalčiaus varioDrawer keitimas

4.3.1 Stalčius "varioDrawer" išėmimas 4.3.2 Stalčius "varioDrawer" įdėjimas

4.4 Purkštuvų keitimas

4.4.1 Purkštuvo išėmimas 4.4.2 Purkštuvo įdėjimas

4.5 Filtro keitimas

4.5.1 Filtro išėmimas 4.5.2 Filtro įdėjimas

4.6 Kepimo skardos purkštuvo galvutės įdėjimas

4.7 Maitinimo laido keitimas 593

4.7.1 Maitinimo laido atjungimas 593 4.7.2 Maitinimo laido prijungimas 593

4.8 Skalbiklio dangčio keitimas 594

4.8.1 Skalbiklio dangčio nuėmimas 594 4.8.2 Spyruoklės įdėjimas 594 4.8.3 Skalbiklio dangčio uždėjimas 594

4.9 Nuotekų siurblio dangtelio keitimas 595

4.9.1 Nuotekų siurblio dangtelio nuėmimas 595 4.9.2 Nuotekų siurblio dangtelio uždėjimas 595

4.10 Šoninio skydo keitimas 596

4.10.1 Šoninio skydo nuėmimas 596 4.10.2 Šoninio skydo uždėjimas 597

4.11 Išorinių durelių keitimas 598

4.11.1 Išorinių durelių nuėmimas 598 4.11.2 Išorinių durelių uždėjimas 598

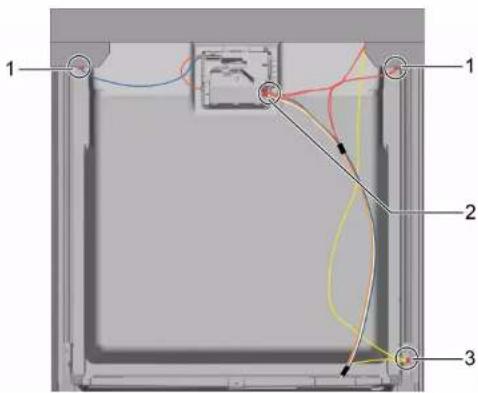

4.12 Valdymo skydo keitimas 600

4.12.1 Valdymo skydo nuėmimas 600 4.12.2 Valdymo skydo uždėjimas 600

4.13 Durelių spyruoklių tvirtinimas 601

4.14 Kojelių skydo keitimas 603

4.14.1 Kojelių skydo nuėmimas 603 4.14.2 Kojelių skydo uždėjimas 603

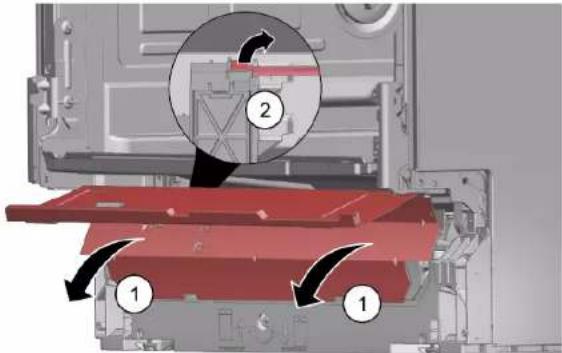

4.15 Pagrindo lizdų dangtelio keitimas 604

4.15.1 Pagrindo lizdų dangtelio nuėmimas 604 4.15.2 Pagrindo lizdų dangtelio uždėjimas 604

4.16 Nutekamojo vamzdžio keitimas 605

4.16.1 Nutekamojo kanalo keitimas 605 4.16.2 Nutekamojo vamzdžio įdėjimas 608

4.17 Vidinių durelių keitimas 608

4.17.1 Vidinių durelių nuėmimas 608 4.17.2 Vidinių durelių įdėjimas 608

4.18 Durelių vyrių keitimas 609

4.18.1 Durelių vyrių nuėmimas 609 4.18.2 Durelių vyrių uždėjimas 609

4.19 Durelių sandariklio (apatinio) keitimas 611

4.19.1 Durelių sandariklio išėmimas 611 4.19.2 Durelių sandariklio įdėjimas 612

4.20 Durelių sandariklio (viršutinio) keitimas 613

4.20.1 Durelių sandariklio išėmimas 613 4.20.2 Durelių sandariklio įdėjimas 613

Informacija apie remontą - Indaplovė

4.21 EmotionLight keitimas 614

4.21.1 „EmotionLight“ nuėmimas 614 4.21.2 „EmotionLight“ įdėjimas 614

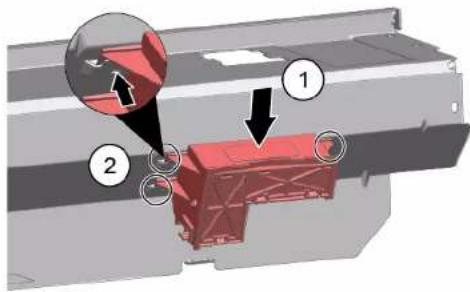

4.22 TimeLight keitimas 617

4.22.1 "TimeLight" nuėmimas 617 4.22.2 "TimeLight" montavimas 617

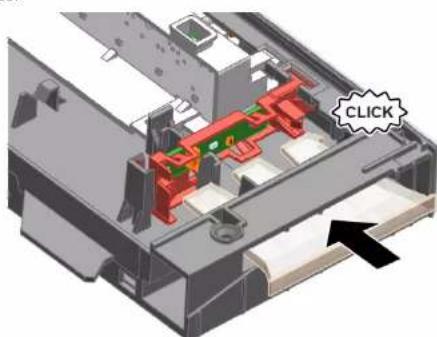

4.23 "Gap illumination" keitimas 618

4.23.1 "Gap illumination" išmontavimas 618 4.23.2 "Gap illumination" montavimas 619

Dėl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padės naudotojui pataisyti prietaisus patiems pagal galiojantį ekologinio projektavimo reglamentą (2021 m. kovo mėn. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tuo atveju, jei bus tinkamai laikomasi remonto nuorodų.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavojaus sunkumą.

Ispëjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispëjamojo pranešimo, ištinka mirtis arba sunküs sužalojimai.
A ISPÊJIMAS	Nepaisant ispëjamojo pranešimo, gali ištiki mirtis arba sunküs sužalojimai.
A PERSPEJIMAS	Nepaisant ispëjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispëjamojo pranešimo, gali būti sugadistas luras.

Lentelė 1: Pavojaus lygiai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodantys pavojaus rūšį. Šiame dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspëjamasis pranešimas
	Pavojinga elektrós itampa
	Sprogimo pavojus
	Ipjavimo pavojus
	Prispaudimo pavojus

Šio dokumento

Pavojaus symbolism Reikšmě
	Pavojus del karstu paviršiŋ
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojanciosios spindu-liuotës

Lentelė 2: Pavojaus simboliai

1.2.3 Įspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos įvaizdžio ir standartizuotos struktūros.

PAVOJUS

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

Priemonės ir draudimai pavojui išvengti

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių junkite prietaisą nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

Bendr. simbolis Reiksmé
⓷	Žymi reikalingus irankius
⓶	Žymi reikalingas prielaidas
⓺	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti] Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengna (prieta)	so ek-rane)

3 lentelė: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

• Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį! Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
• Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižaloti dėl aštrių briaunų!

Mūvėkite apsaugines pirštines. Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių – avėkite apsauginius batus. – Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų. Nelaikykite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui! – Naudokite tik originalias atsargines dalis. Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika! – Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Įrankiai ir pagalbinės priemonės

Paskyrimas Išsami	informacija Vaizdai
-Torx T20° atsuktu- vas su klauryme [00340764]	100 mm, varžtams su saugos kaiščiu
-Torx T15° atsuktu- vas	Ilgis 80 mm
Atsuktuvas su jpjo- vomis	Mente 10 mm x 1,6 mm x 200 mm
Adatinés replès [00340871]	Ilgis: 200 mm

Remontas

4.1 Stalviršio keitimas

Reikalavimas.

Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Prietaisas turi būti laisvai prieinamas.

4.1.1 Stalviršio nuėmimas

1. Išsukite du varžtus gale (1) (pasirinktinai).
2. Abu fiksatorius po stalviršiu nuspauskite į viršų (2).

1. Šiek tiek pakelkite stalviršį už priekio (3).
2. Spustelėkite stalviršį šiek tiek toliau nuo galinės dalies (4).
3. Nuimkite stalviršį.

4.1.2 Stalviršio uždėjimas

1. Užfiksuokite stalviršio galinę dalį fiksavimo apkabomis (1).

1. Pastumkite stalviršį į priekį (2).
2. Spauskite stalviršio priekį į apačią, kol abu fiksatoriai garsiai užsifiksuos reikiamoje vietoje (3).
3. Vėl įsukite du varžtus (4) (pasirinktinai).

Remontas

4.2 Krepšio sistemos įdėjimas

Reikalavimas.

Prietaisui skirtas krepšys yra išimtas.

4.2.1 Skirtuko slankiklio įdėjimas 86 cm modelyje

Specialūs įrankiai.

Skirtuko kreipiklis [00614935] Puodelio laikiklio spaustukas [00618565] 1. Skirtuko slankiklį įstatykite įstrižai, ties krepšio priekiu. 2. Skirtuko lataką išcentruokite ir spustelėkite, kad užsifiksuotų reikiamoje vietoje.

4.2.2 Puodelio laikiklio spaustuko įdėjimas

Specialūs įrankiai.

Skirtuko kreipiklis [00614935] Puodelio laikiklio spaustukas [00618565]

Plaunant puodelius, puodelio laikiklio spaustuką galima palenkti į viršų. Papildomas kampas sumažina puodelių apačiose susikaupiančio vandens kiekį. Plaunant aukštas taures, rekomenduojame puodelio laikiklio spaustuką palenkti į apačią. Jei viršutiniuose krepšiuose naudojamas pasirenkamas plastikinis įdėklas, prieš tai jį reikia išimti.

1. Išimkite plastikinį įdėklą.

1. Įstatykite puodelio laikiklio spaustuką į reikiamą vietą, kad užsifiksuotų.

1. Spaustuką palenkite į viršų.

Remontas

1. Padėkite norimus plauti indus.

4.2.3 Garintuvo įdėklo įdėjimas

Specialūs įrankiai.

Skirtuko kreipiklis [00614935] Puodelio laikiklio spaustukas [00618565]

• Išspauskite garintuvo įdėklą su galinėmis dalimis po krepšio sistema.

Remontas

4.3 Stalčiaus, varioDrawer" keitimas

1. Rankenėlės užvartus užlenkite į vidų.

4.3.1 Stalčiaus, varioDrawer "išėmimas

1. Nuimkite rankenėles, keldami aukštyn.
2. Spustelėkite plastikinius šoninius [dėklus] į išorę, tada į viršų, kad išimtumėte iš rėmo.

Remontas

1. Kreipiančiuosius skirtukus atsargiai palenkite į išorę.

1. Iškelkite sulankstomą karkasą su skirtukais.
2. Paspauskite metalinį rėmą ties priekine dalimi ir išimkite jį iš laikiklių.

1. Paspauskite metalinį rėmą ir išimkite iš kreipiklio.

4.3.2 Stalčiaus įdėjimas

Uždėkite atvirkščia eilės tvarka.

Remontas

4.4 Purkštuvo keitimas

4.4.1 Purkštuvo išėmimas

1. Atsukite viršutinį purkštuvą (1) ir patraukite žemyn, kad išimtumėte (2).

1. Patraukite apatinį purkštuvą žemyn, kad jį išimtumėte.

1. Įstatykite apatinį purkštuvą. Purkštuvas bus užfiksuotas į reikiamą padėtį.
2. Įstatykite viršutinį purkštuvą ir tvirtai prisukite reikiamoje vietoje.

Remontas

4.5 Filtrų keitimas

4.5.1 Filtro išėmimas

1. Pasukite stambiu dalelių filtrą prieš laikrodžio rodyklę (1) ir išimkite filtro sistemą (2).

Atkreipkite dėmesį, kad į vandens rinktuvą nepatektų pašalinių objektų.

1. Norėdami išimti, mikrofiltrą patraukite žemyn.

4.5.2 Filtro įdėjimas

1. Surinkite filtro sistemą iš naujo. Įsitikinkite, kad stambiu dalelių filtro fiksatoriai užsifiksavo reikiamoje vietoje.
2. Įstatykite filtro sistemą į prietaisą ir pasukite stambiu dalelių filtrą pagal laikrodžio rodyklę. Įsitikinkite, kad atitinka rodyklių ženklai.

Remontas

4.6 Kepimo skardos purkštuvo galvutės įdėjimas

1. Išimkite viršutinį krepšį.
2. Kepimo skardos purkštuvo galvutę įstatykite į laikiklį (1) ir pasukite į dešinę (2).

Kepimo skardos purkštuvo galvutė bus užfiksuota reikiamoje padėtyje.

Remontas

4.7 Maitinimo laido keitimas

Reikalavimai.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Prietaisai yra laisvai prieinami.

4.7.1 Maitinimo laido atjungimas

Maitinimo laido kištuką atsargiai pakelkite į viršų, nuleiskite į apačią ir ištraukite iš maitinimo lizdo.

4.7.2 Maitinimo laido prijungimas

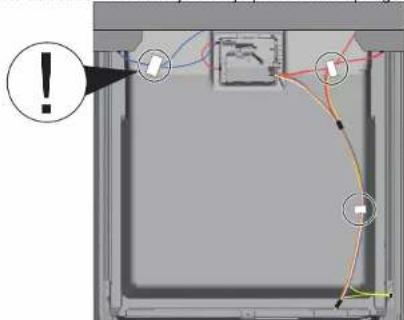

DĖMESIO!

Pagrindinės jungties perkaitimas!

Gaisro pavojus

Tvirtai įstatykite maitinimo laidą, kol užsifiksuoja.

Kiškite maitinimo laido kištuką į maitinimo lizdą, kol jis garsiai užsifiksuos reikiamoje vietoje.

Remontas

4.8 Skalbiklio dangčio keitimas

Kaip svertą galima panaudoti mažą atsuktuvą.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Durelės atidarytos. Skalbiklio dangtis atidarytas.

4.8.1 Skalbiklio dangčio nuėmimas

1. Įstatykite skalbiklio dangtį 5 mm.
2. Pakelkite skalbiklio dangtį svirtimi kreipiamųjų griovelių apatinio šono link ir išimkite skalbiklio dangčio viršutinį kreipiamųjų griovelių šoną.
3. Išimkite spyruoklę.

1. Trumpąjį spyruoklės galą įstatykite į skalbiklio dangčio (2) tvirtinimo skylę.
2. Pasauskite ir įstatykite dangtį į dalytuvą (3).

4.8.3 Skalbiklio dangčio uždėjimas

1. Prieš atidarydami iki galo, įstatykite skalbiklio dangtį 5 mm į kreipiamuosius griovelius vienoje pusėje. Panaudodami truputį jėgos švelniai įspauskite priešingą pusę į kreipiamuosius griovelius.
2. Patikrinkite, kaip užsidaro skalbiklio dangtis.

Remontas

4.9 Nuotekų siurblio dangtelio keitimas

Reikalavimas.

Krepšys turi būti išimtas. Filtrai turi būti išimti.

4.9.1 Nuotekų siurblio dangtelio nuėmimas

1. Išsemkite vandenį.

Jei reikia, panaudokite kempinę.

1. Atidarykite siurblio dangtelį šaukštu ir suimkite už kryžmės.

1. Pakelkite siurbio dangtelį kampu vidaus link ir nuimkite.

4.9.2 Nuotekų siurblio dangtelio uždėjimas

Statykite siurblio dangtelį (1) ir paspauskite žemyn (2).

• Siurblio dangtelis bus užfiksuotas reikiamoje vietoje.

Remontas

4.10 Šoninio skydo keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Prietaisai yra laisvai prieinami. Pastatomi prietaisai: stalviris turi būti nuimtas.

4.10.1 Šoninio skydo nuėmimas

1. Išsukite varžtus iš šoninio skydo (1).

Pav. 1: Visiškai integruota

1. Šoninį skydą ties viršutine dalimi šiek tiek pakreipkite į išorę (2).
2. Nuleiskite šoninį skydą ir ištraukite iš pagrindo dubens (3).

Remontas

4.10.2 Šoninio skydo uždėjimas

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo.

4.11.1 Išorinių durelių nuėmimas

Tiesiog išsukite tolesniuose veiksmuose nurodytus varžtus.

1. Atidarykite dureles.
2. Išsukite keturis varžtus.

3

Prilaikykite dureles – laikykite už vieno šono.

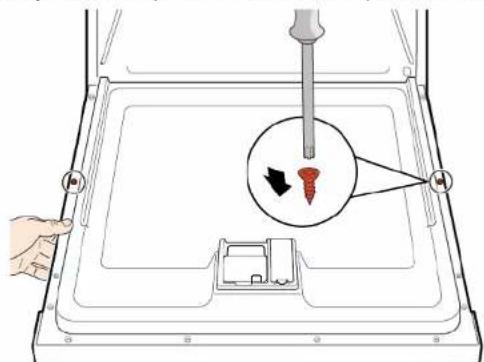

Išsukite du varžtus.

4.11.2 Išorinių durelių uždėjimas

DĖMESIO!

Netinkamoje vietoje esantys arba nepritvirtinti kabeliai!

Kabelių pažeidimas

Išdėstykite kabelius ir reikiamoje vietoje pritvirtinkite lipniaja juosta

Remontas

Reikalavimas.

Izoliacinis filas ištemptas tinkamai ir pritvirtintas išoriniu dirželiu viduje. Išorinės durelės įstatytos į vyrį. 1. Pridarykite vidines dureles, bet neužsklęskite. 2. Pastumkite išorines dureles į viršų po valdymo skydu (1).

1. Prispauskite išorines dureles prie vidinių durelių ir prilaikykite (2).

4

Prilaikykite dureles - laikykite už vieno šono.

Atidarykite dureles ir pritvirtinkite dviem varžtais (4 x 11 mm metaliniai varžtai).

1. Pritvirtinkite išorines dureles keturiais varžtais (4 x 11 mm metaliniai varžtai).

Remontas

4.12 Valdymo skydo keitimas

Sugedus operaciniam moduliui, reikia pakeisti visą valdymo skydą.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Išorinės durelės turi būti nuimtos. Išorinės durelės turi būti nuimtos (visiškai integruota / integruota).

4.12.1 Valdymo skydo nuėmimas

1. Atjunkite elektros jungtis nuo valdymo skydo ir apatinio pagalbinio skalavimo jutiklio (1, 2).

1. Atjunkite įžeminimo laidą (3) (pasirinktinis).
2. Atidarykite prietaiso dureles.
3. Neleiskite valdymo skydui nukristi ant žemės (prilaikykite jį).
4. Išsukite šešis varžtus.

1. Nuimkite valdymo skydą.

4.12.2 Valdymo skydo uždėjimas

Naudokite 4 × 16 mm varžtus.

Uždėkite atvirkščia eilės tvarka.

Remontas

4.13 Durelių spyruoklių tvirtinimas

1. Nuimkite šoninio kreipiklio išorinį dangtelį.

2.1. Šiek tiek atidarykite dureles (1).

1. Pritvirtinkite prie pagrindo įdubimo griovelio (2).
2. Lėtai uždarykite dureles (3).

Laido sistema automatiškai prisitvirtins prie durelių vyrio.

Remontas

3.1. Tik pridarykite dureles (4).

1. Perkelkite griovelį, galą atleiskite durelių vyrį (5).
2. Atidarykite dureles (6).

1. Tuos pačius veiksmus atlikite ir kitoje prietaiso pusėje.

Remontas

4.14 Kojelių skydo keitimas

Kojelės yra vienodos, todėl jas galima sukeisti vietomis.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Išorinės durelės turi būti nuimtos. Išorinės durelės turi būti nuimtos (visiškai integruota / integruota).

4.14.1 Kojelių skydo nuėmimas

1.

Įspėjimas: neteisingas nuėmimas. Ties šonu atsileidus kojelių skydui ir jį nuėmus, gali sulūžti du laikikliai. Jei pažeistas tik vienas laikiklis, šoną galima pakeisti, nes laikikliai yra vienodi. Po prietaisu ties šono priekiu rekomenduojama ką nors pakišti, kad būtų sumažinta apkrova kojelių skydui ir kojelėms.

1. Pasiekite kreipiklius (1) atsuktuvu ir atleiskite fiksatorių stumdami žemyn.

1. Nukelkite skydelį.
2. Nuimkite kojeles patraukdami į priekį (1).

4.14.2 Kojelių skydo uždėjimas

1. Įstatykite kojeles.
2. Pritvirtinkite kojų skydą viršuje (1) ir spauskite žemyn, kol jis garsiai užsifiksuos reikiamoje vietoje (2).

Remontas

4.15 Pagrindo lizdų dangtelio keitimas

Pagrindo lizdų dangtelis yra apatinėje dalyje, ties įrenginio priekiu.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Baldinė plokštė (pasirinktinė) turi būti nuimta. Išorinės durelės turi būti nuimtos. Išorinės durelės turi būti nuimtos (visiškai integruota / integruota). Kojelių skydas turi būti nuimtas (pasirinktinai), → 603

4.15.1 Pagrindo lizdų dangtelio nuėmimas

1. Išsukite du varžtus (1).

1. Atjunkite spraudes (2).
2. Pagrindo lizdų dangtelį atsargiai palenkite į priekį (1).

4.

Priklausomai nuo modelio serijos, „EmotionLight“ kištukas vis dar gali būti prijungtas prie pagrindo.

Atfiksuokite kištuką nuo spraudes pirštu ir patraukite jį į galą (pasirinktinai) (2).

4.15.2 Pagrindo lizdų dangtelio uždėjimas

• Pagrindo lizdų dangtelį uždėkite atvirkščia eile.

Remontas

4.16 Nutekamojo vamzdžio keitimas

Nutekamasis vamzdis yra priekinėje apatinėje prietaiso dalyje.

Reikalavimai.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Baldinė plokštė turi būti nuimta (pasirinktinai). Išorinės durelės turi būti nuimtos. Kojelių skydas turi būti nuimtas (pasirinktinai). → 603 Pagrindo lizdų dangtelis turi būti nuimtas. → 604

4.16.1 Nutekamojo kanalo keitimas

Likusio vandens pašalinimas: Atjungus išleidimo žarną, gali ištekėti likęs vanduo. Vandenį surinkite arba pašalinkite iš pagrindo vonelės švirkštu.

1. Atkabinkite surinkimo mechanizmą ties viršumi (1, 2).

1. Atleiskite spaustuką ties viršumi.

3.1. Po metaliniu stabdikliu įstatykite atsuktuvą (1).

1. Švelniai atleiskite metalinį spaustuką (2).

Remontas

1. Iškelkite nutekamąjį vamzdį.

4.16.2 Nutekamojo vamzdžio įdėjimas

Įdėjus nutekamąjį vamzdį netinkamai, vanduo gali pažeisti prietaisą! Tinkamai įstatykite nutekamąjį vamzdį ties apačia į pagrindo įdubimo kreipiklį.

Tinkamai įstatykite nutekamąjį vamzdį ties viršumi reikiamoje vietoje, kad užsifiksuotų.

1. Įstatykite nutekamąjį vamzdį (1).
2. Perkelkite nutekamojo vamzdžio sandariklį (2).
3. Įspauskite nutekamąjį vamzdį į sandariklio kreipiklį (3).
4. Atsargiai įstatykite nutekamąjį vamzdį (4).
5. Užspauskite nutekamojo vamzdžio spaustuką (5).

Remontas

1. Patikrinkite, kaip vamzdis įtaisytas kairėje ir dešinėje pusėse. 3. Patikrinkite, ar vamzdis tvirtai atsiremęs.

1. Užspauskite metalinį spaustuką kairėje ir dešinėje pusėje.

Remontas

4.17 Vidinių durelių keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo.

4.17.1 Vidinių durelių nuėmimas

1. Išsukite varžtus (1).
2. Nuimkite vidines dureles, keldami aukštyn (2).

1. Pritvirtinkite durelių vyrį varžtais.
2. Įstatykite vidines dureles į durelių vyrį.
3. Pritvirtinkite vidines dureles varžtais.

4.17.2 Vidinių durų dėjimas

1. Atlenkite durų sandariklį į priekį.
2. Perkelkite vidines duris už durų sandariklio. 3. Uždarykite vidines duris.
3. Atlenkite durų sandariklį į viršų. Šoninės dalys pavaizduotos nukreiptos į viršų.
4. Perkelkite durų vyrį į viršų.

Remontas

4.18 Durų vyrių keitimas

Reikalavimai.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Prietaisas yra laisvai prieinamas. Šoninis skydas turi būti nuimtas. → 596 Išorinės durys turi būti nuimtos. Vidinės durys turi būti išimtos. Valdymo skydas turi būti nuimtas. → 600 Durų spyruoklės turi būti pritvirtintos. → 601 Kojelių skydas turi būti nuimtas. → 603 Pagrindo lizdų dangtelis turi būti nuimtas. → 604 Nutekamasis kanalas turi būti išimtas. → 605

4.18.1 Durų vyrio nuėmimas

1. Atsuktuvu pritvirtinkite tvirtinimo fiksatorių (1). 2. Patraukite durų vyrį į priekį (2).

1. Atleiskite įžeminimo jungtį nuo durų vyrio.

4.18.2 Durų vyrio uždėjimas

Elektros šoko pavojus dėl dalių, kuriose yra įtampa! Pavojus gyvybei dėl elektros šoko netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai. Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Remontas

1. Statykite vyrį ant prietaiso (1).
2. Stumkite vyrį žemyn (2), kol jis prisitvirtins prie prietaiso.

2.

Neprijungus įžeminimo jungties, maitinimas gali būti tiekiamas ju du

relės.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Išorinės durelės turi būti nuimtos. Pagrindo lizdų dangtelis turi būti nuimtas. 604 Kojelių skydas turi būti nuimtas (pasirinktinai). → 603 Durelių spyruoklės turi būti išimtos. Valdymo skydas turi būti nuimtas. Kabelių pynės laikiklis apačioje dešinėje turi būti nuimtas.

4.19.1 Durelių sandariklio išėmimas

1. Nuo apatinio durelių sandariklio nuimkite du spaustukus (1, 2).

1. Atkabinkite nutekamąjį kanalą.

1. Iškelkite nutekėjimo lataką.

Remontas

1. Išimkite vidinių durelių apatinį sandariklį.

4.19.2 Durelių sandariklio dėjimas

1. Uždėkite sandarinimo gaubtėlius į kairę ir dešinę sandarinimo bėgelio puses ir įdėkite durelių sandariklį.

1. Įstatykite durelių sandariklį kartu su sandarinančiuoju alavartu vidines dureles.
2. Pritvirtinkite durelių sandariklį dviem spaustukais.

Remontas

4.20 Durelių sandariklio (viršutinio) keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo.

4.20.1 Durelių sandariklio išėmimas

• Išimkite durelių sandariklį iš vidinio rėmo.

4.20.2 Durelių sandariklio įdėjimas

Prieš dedant reikia atpjauti reikiamo ilgio durelių sandariklį. 81 cm aukščio prietaisuose dedamas 1750 mm ilgio sandariklis, o 86 cm aukščio - 1850 mm.

1. Pasiruoškite tinkamą durų sandariklį.
2. Įsitikinkite, kad sandarinimo profilio dėjimo padėtis yra teisinga.

1. Baltas taškas turi būti tame pačiame aukštyje kaip ir sandariklio dugno juostelė.

4

Sandariklis turi būti nebanguotas ir neįsitempęs ties kampais. Sandariklis ties galais pažymimas įstrižai ir talpyklos apačia ties priekiu nusmailinama.

Sandariklio galą po vidinėmis durimis nukreipkite tiesiai priekinės dalies link. Sandariklis turi kuo labiau remtis į talpyklos kraštą.

Tinkamai įstatytas guminis sandariklis:

Remontas

4.21 „EmotionLight“ keitimas

„EmotionLight“ įrengta viršutinėje priekinėje skalavimo talpos srityje, prietaiso išorėje.

Reikalavimai.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Prietaisai yra laisvai prieinami. Turi būti nuimtas stalviršis (pasirinktinai). Turi būti nuimtas dešinės pusės skydas (pasirinktinai). →596

4.21.1 „EmotionLight“ nuėmimas

1. Atkabinkite tvirtinimo fiksatorių ties galine dalimi (1).

1. Nuimkite laikiklį keldami viršun (2).
2. Ištraukite kištuką iš jungties (apačioje dešinėje, ties prietaiso priekiu).
3. Atjunkite nuo maitinimo modulio elektros jungtį.

1. Įstatykite laikiklį į skalavimo talpos rėmą (1).

Remontas

2. Užfiksuokite tvirtinimo fiksatoriumi (2).

3

DĖMESIO!

Netinkamas įdėjimas!

Galima pažeisti kabelį durelių vyrio srityje.

Prijunkite kabelį durelių vyrio srityje (tarp plokštės vyrio ir skalavimo talpos), kad neapsaugotų pažeistų judančių dalių.

Prijunkite kabelį prie dešiniojo apatinio šono.

Remontas

Pav. 3: Plokščiasis kabelis

1. Įkiškite kištuką

2021-03-22_9001630792 Autorių teisės priklauso BSH Hausgeräte GmbH. Psl. 616 iš 989

Remontas

4.22 „TimeLight“ keitimas

TimeLight keiskite tik kaip visiškai surinktą detalę. TimeLight modulis įtvirtinamas prie galinio pagrindo lizdo dangtelio.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Kojelių skydas turi būti nuimtas. → 603 Pagrindo lizdų dangtelis turi būti nuimtas ir prijungtas. 604

4.22.1 „TimeLight“ nuėmimas

1. Palenkite spraudes (1) šiek tiek į išorę.

1. Išimkite TimeLight modulį iš kreipiklio keldami viršun (2).

4.22.2 „TimeLight“ montavimas

1. Atlenkite spraudes (1) į pradinę padėtį.

1. Įstumkite „TimeLight“ modulį į kreipiklį (2).
2. Prijunkite elektros jungtį.

Remontas

4.23 „Gap illumination“ keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Išorinės durelės turi būti išimtos. Valdymo skydas turi būti nuimtas.

4.23.1 „Gap illumination“ išmontavimas

1. Atkabinkite fiksatorių (1).
2. Atjunkite nuo darbinio modulio elektros jungtį (2).

2.1. Atkabinkite tvirtinimo fiksatorių ties galine dalimi (1). 2. Pašalinkite šviesos pluošto įrenginį (2).

Remontas

3.1. Atkabinkite tvirtinimo fiksatorių (1).

1. Kelkite PCB kartu su laikikliu į viršų ir išimkite iš darbinio modulio rėmo (2).

4.23.2 „Gap illumination“ montavimas

1. Įstatykite PCB laikiklį į darbinio modulio rėmą.

1. Užfiksuokite - turi pasigirsti užsifiksavimo garsas.

1. Įstatykite šviesos pluošto įrenginį ir užfiksuokite - turi pasigirsti užsifiksavimo garsas.

1. Prijunkite laidą prie darbinio modulio.
