SGS4HVI33E - съдомиялна BOSCH - Безплатно ръководство за потребителя

Тип продукт	Вграден съдомиялна
Марка	Bosch
Модел	SGS4HVI33E
Височина	86 см (модел 86 см)
Ширина	60 см (приблизително)
Дълбочина	60 см (приблизително)
Тегло	Около 50 кг (приблизително)
Електрическо захранване	220-240 V, 50/60 Hz, 10 A
Капацитет	12 комплекта (стандартно)
Основни функции	Филтрираща система, въртящи се пръскащи рамена, Vario чекмедже, EmotionLight, TimeLight, Gap illumination
Безопасност	Изключете уреда преди ремонт; носете ръкавици и защитни обувки; използвайте само оригинални части
Поддръжка	Редовно почиствайте филтрите и пръскащите рамена
Резервни части (примери)	Водач за таблетки [00614935], рафт за чаши [00618565], капак на препарат, пръскащо рамо, филтри, уплътнение на вратата и др.
Ремонтопригодност	Подробни съвети за ремонт за подмяна на много части (работен плот, кошница, чекмедже, рамо, филтри, захранващ кабел и др.)

Често задавани въпроси - SGS4HVI33E BOSCH

Как да стартирам съдомиялната Bosch SGS4HVI33E?

Уверете се, че уредът е правилно включен и водоснабдяването е отворено. Изберете програма от контролния панел и натиснете бутона за старт. Вижте ръководството за подробности относно програмите.

Какво да направя, ако съдомиялната не изпомпва водата?

Проверете дали грубият филтър и микрофилтърът не са запушени. Почистете ги, ако е необходимо. Уверете се, че маркучът за източване не е прегънат или запушен. Ако проблемът продължава, капакът на помпата за отпадни води може да се наложи да бъде сменен.

Как да почистя филтрите на съдомиялната?

Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтриращата система. Отделете микрофилтъра и почистете и двата под течаща вода. Монтирайте обратно, като подравните стрелките.

Как да сменя пръскащото рамо?

За горното рамо, развийте го и издърпайте надолу. За долното рамо, спуснете го, за да го извадите. Монтажът се извършва в обратен ред: щракнете долното рамо, след това завийте горното.

Как да сменя капака на препарата?

Отворете капака на препарата и го натиснете с 5 мм. Повдигнете го от дъното на водещите релси и извадете пружината. Поставете новата пружина с дългия край в отвора за закрепване на кутията за препарат, късия край в отвора на капака, след това поставете капака обратно в релсите.

Как да сменя захранващия кабел?

Изключете уреда от електрическата мрежа и водоснабдяването. Преместете внимателно свързващия кабел нагоре и надолу, за да го извадите от гнездото. Включете новия кабел, докато чуете щракване. Уверете се, че е добре закрепен.

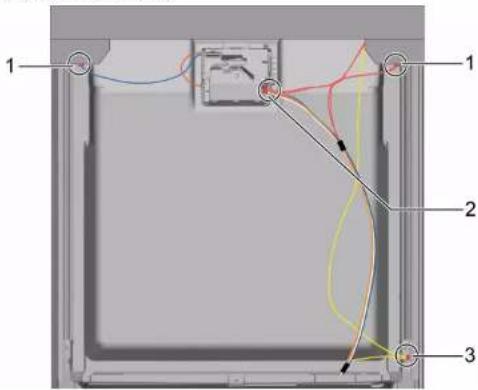

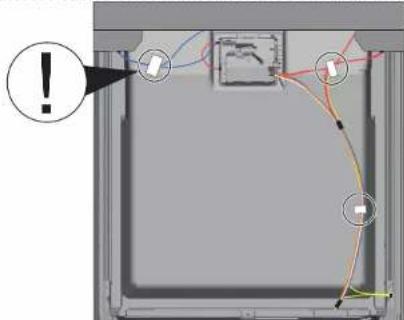

Как да демонтирам контролния панел?

Първо свалете предната врата. Изключете електрическите връзки на контролния панел и сензора за липса на препарат за изплакване. Отстранете шестте винта и освободете панела. Монтажът се извършва в обратен ред.

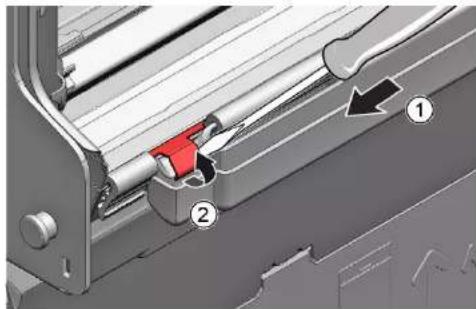

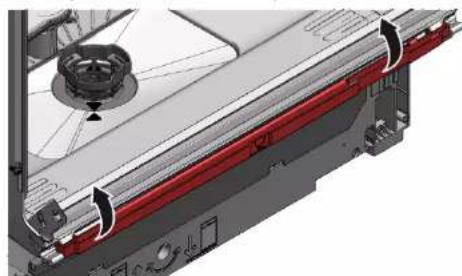

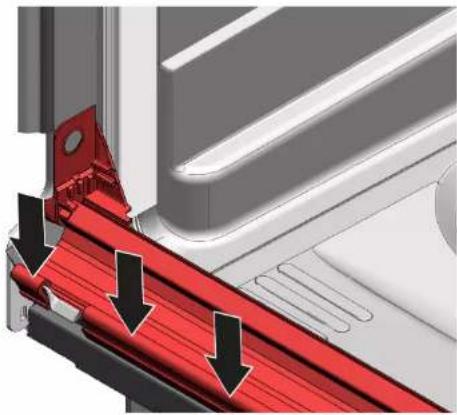

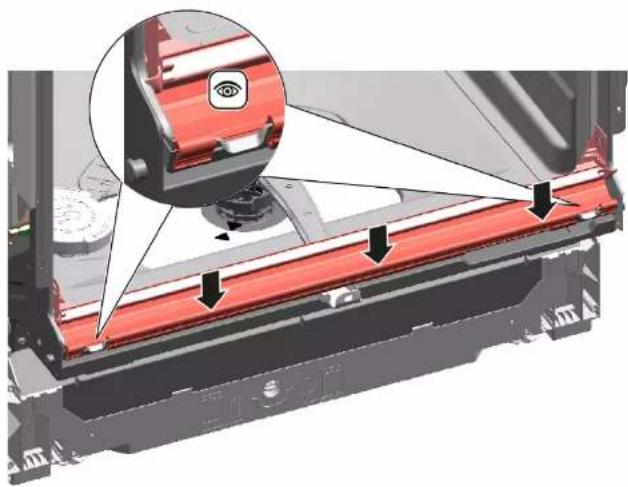

Как да сменя уплътнението на вратата (долно)?

Отстранете двата задържащи клипса на долното уплътнение, отделете канала за преливане и го повдигнете. Извадете старото уплътнение. Поставете предпазните капачки на новото уплътнение, вкарайте го във вътрешната врата и го закрепете с клипсовете.

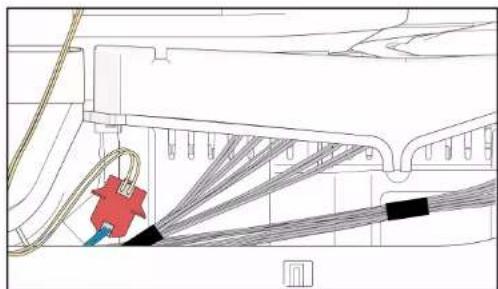

Как да сменя EmotionLight?

Освободете заключващия щифт, извадете гнездото отгоре, изключете електрическата връзка от захранващия модул. Поставете новото гнездо в рамката на резервоара и щракнете щифта. Поставете правилно кабела при пантата на вратата.

Къде да намеря пълното ръководство за употреба на Bosch SGS4HVI33E?

Ръководството за употреба и инструкциите са налични безплатно в PDF формат на notice-facile.com. Можете също да поискате превод на вашия език, като предоставите имейл адреса си.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SGS4HVI33E BOSCH

УКАЗАНИЯ ЗА РЕМОНТ

Съвети за ремонт 2 [hr] Savjeti za popravak 43 [18] FOGdAnly & Uprave 04 [da] Tip til reparation 125 [en] Repair hints 208 [et] Remonditeave 249 [1] Konjusvinkl 290 [tr] Consels de réparation 331 [de] Reparatur Hinweisa 372 [hu] Javitasi utmutato 455 [1] Consiglio nerazione 49/1 [t] Informacija api remonta 579 [no] Reparasjonstips 620 [p] Wskazowski naprawy 661 [pt] Dicas de resolucao 702 [sk] Poznámky k opravárm 784 [sk] Poznarny k opravam 784 [sl] Nasvei za popravil. 825 [sv] Reparationsinformation 908 [tr] Onarim Ipuglan 949

Съвети за ремонт - домашна машина

1 ОТНОСНО ТОЗИ ДОКУМЕНТ. 4

1.1 Важна информация 4

1.1.1 Цел 4 1.2 Обяснение на символите 4 1.2.1 Нива на опасност 4 1.2.2 Символи за опасност 4 1.2.3 Структурни предупреждения 5 1.2.4 5

А Безопасност. 6

2.1 Общи инструкции за безопасност 6 2.1.1 Всички домашни уреди.. 6

Инструменти и помощни средства. 7

Ремонт.

4.1 Смяна на работни... 8

4.1.1 Сваляне на работни... 8 4.1.2 Монтиране на работни... 8

4.2 Монтиране на системата от кошници. 9

4.2.1 Монтиране на плъзгача на панела за 86-см модел 9 4.2.2 Монтиране на фиксатора за уши.. 9 4.2.3 Монтиране на вложката на парогенератора 10

4.3 Смяна на гнездото varioDrawer 11

4.3.1 Изваждане на гнездото varioDrawer 11 4.3.2 Монтиране на гнездото varioDrawer 12

4.4 Смяна на разпръскващите рамена 13

4.4.1 Изваждане на разпръскващото рамо 13 4.4.2 Монтиране на разпръскващото рамо 13

4.5 Смяна на филтрите 14

4.5.1 Изваждане на филтъра 14 4.5.2 Монтиране на филтрите 14

4.6 Монтиране на пръскащата глава за тави 15

4.7 Смяна на захранващия кабел 16

4.7.1 Изключване на захранващия кабел 16 4.7.2 Включване на захранващия кабел 16

4.8 Смяна на капачката за почистващ препарат 17

4.8.1 Сваляне на капачката за почистващ препарат 17 4.8.2 Поставяне на пружината 17 4.8.3 Монтиране на капачката за почистващ препарат 17

4.9 Смяна на капака на помпата за отпадни води 18

4.9.1 Сваляне на капака на помпата за отпадни води 18 4.9.2 Монтиране на капака на помпата за отпадни води 18

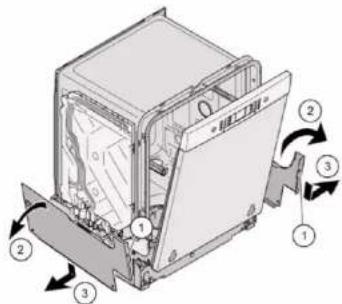

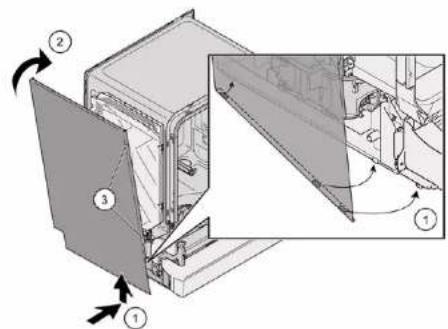

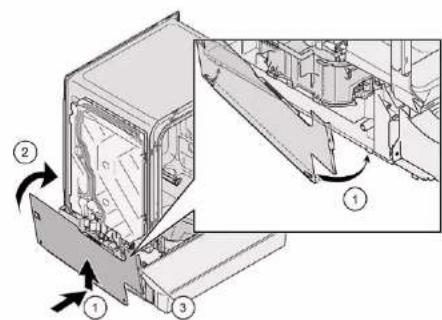

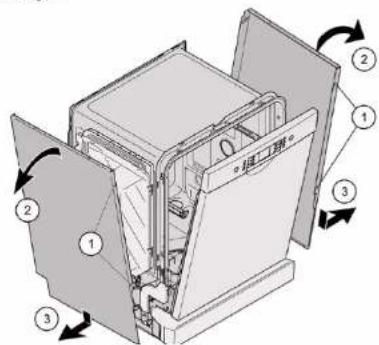

4.10 Смяна на страничните панели 19

4.10.1 Сваляне на страничните панели 19 4.10.2 Монтиране на страничните панели 20

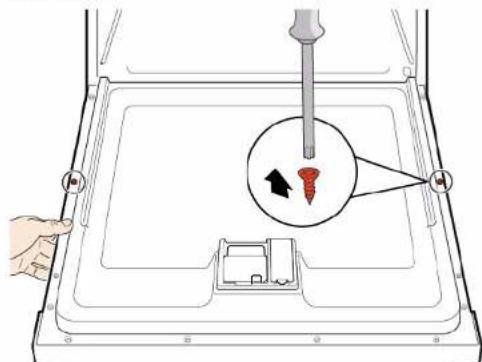

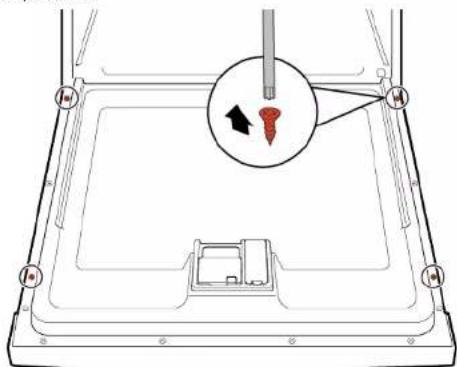

4.11 Смяна на външната врата 21

4.11.1 Сваляне на външната врата 21 4.11.2 Монтиране на външната врата 21

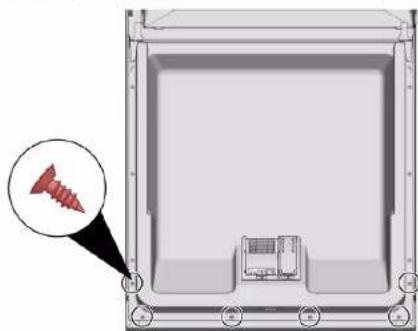

4.12 Смяна на контролния панел 23

4.12.1 Сваляне на контролния панел 23 4.12.2 Монтиране на контролния панел 23

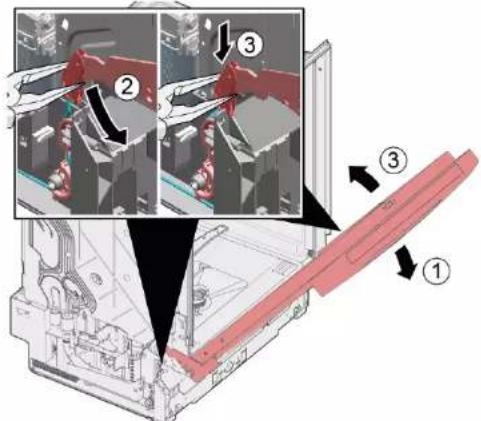

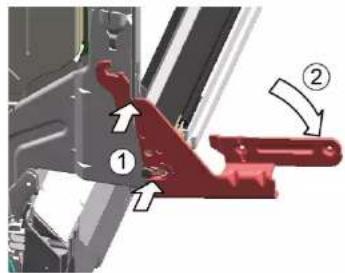

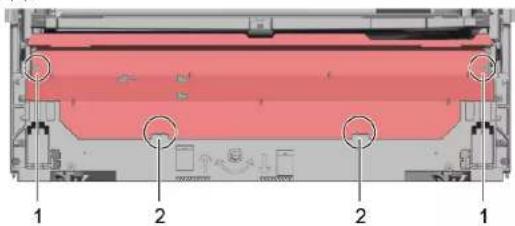

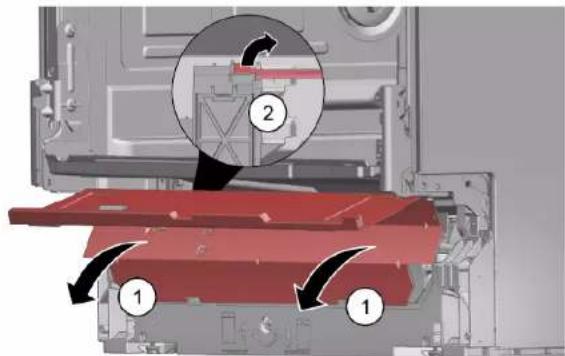

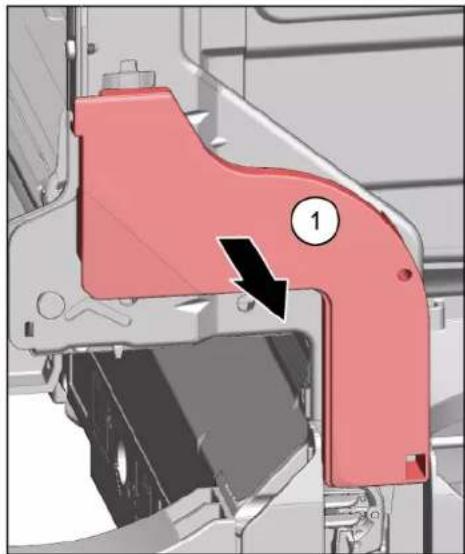

4.13 Фиксиране на пружините на вратата 24 4.14 Смяна на долината 26

4.14.1 Сваляне на долината 26 4.14.2 Монтиране на долината 26

4.15 Смяна на плочата на главния контакт 27

4.15.1 Сваляне на плочата на главния контакт 27 4.15.2 Монтиране на плочата на главния контакт 27

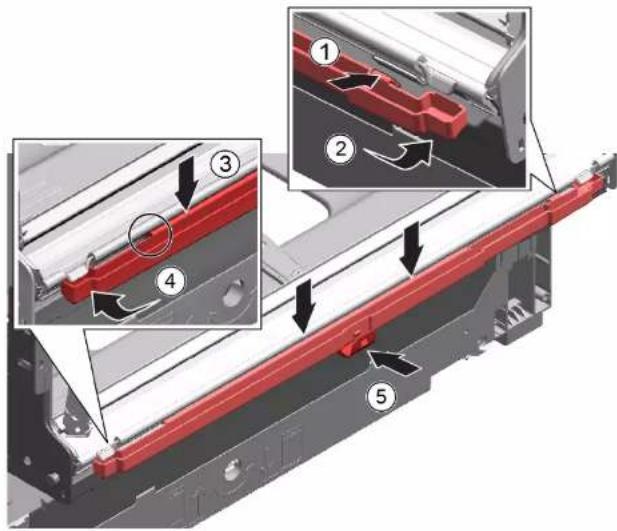

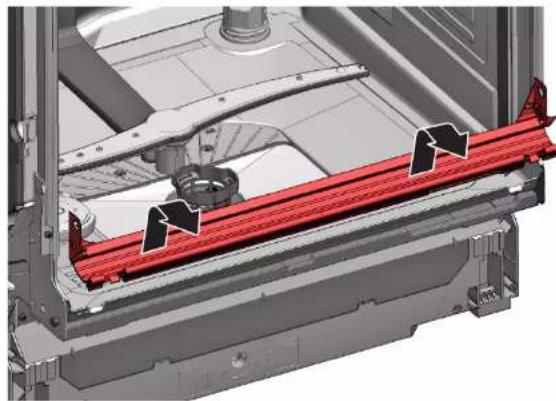

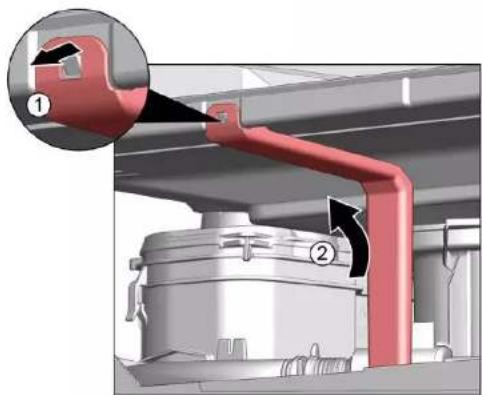

4.16 Смяна на тръбопровода за преливане 28

4.16.1 Сваляне на канала за преливане 28 4.16.2 Монтиране на тръбопровода за преливане 29

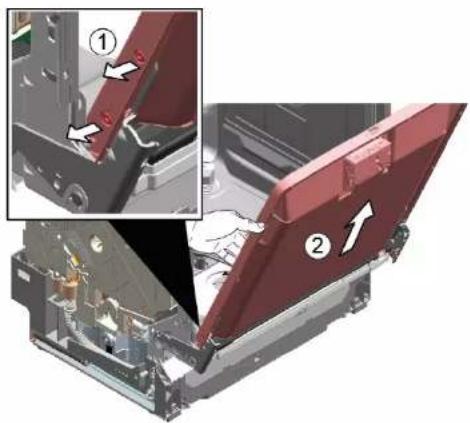

4.17 Смяна на вътрешната врата 31

4.17.1 Сваляне на вътрешната врата 31 4.17.2 Монтиране на вътрешната врата 31

4.18 Смяна на лентата на вратата 32

4.18.1 Сваляне на лентата на вратата 32 4.18.2 Монтиране на лентата на вратата 32

4.19 Смяна на уплътнението (долно) на вратата 34

4.19.1 Сваляне на уплътнението на вратата... 34 4.19.2 Монтиране на уплътнението на вратата 35

4.20 Смяна на уплътнението (горно) на вратата 36

4.20.1 Сваляне на уплътнението на вратата 36 4.20.2 Монтиране на уплътнението на вратата... 36

Съвети за ремонт - Съдомиялна машина

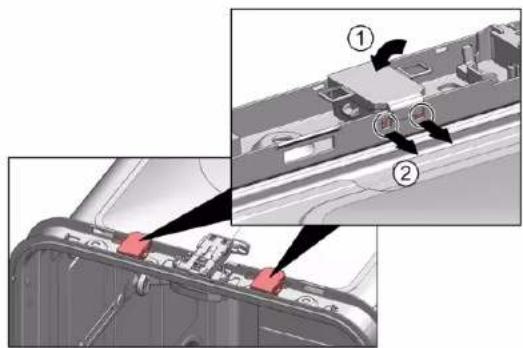

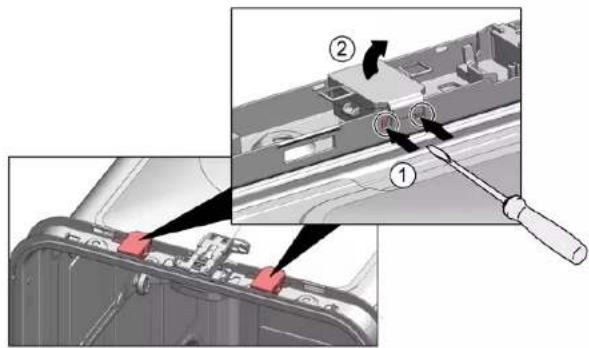

4.21 Смяна на EmotionLight 37

4.21.1 Сваляне на EmotionLight 37 4.21.2 Монтиране на EmotionLight 37

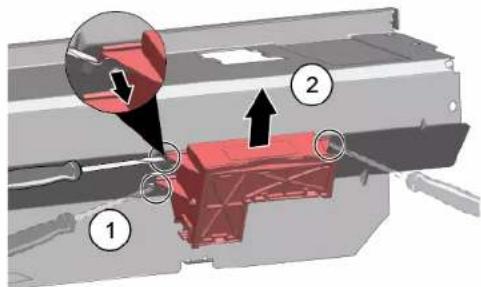

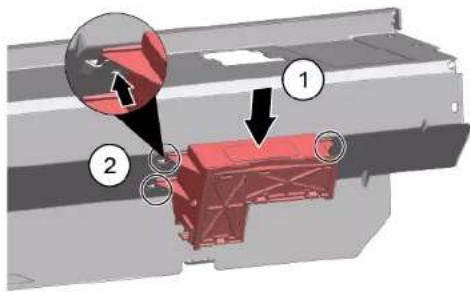

4.22 Смяна на TimeLight 40

4.22.1 Сваляне на TimeLight 40 4.22.2 Монтиране на TimeLight 40

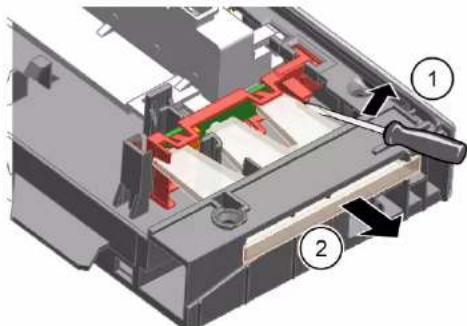

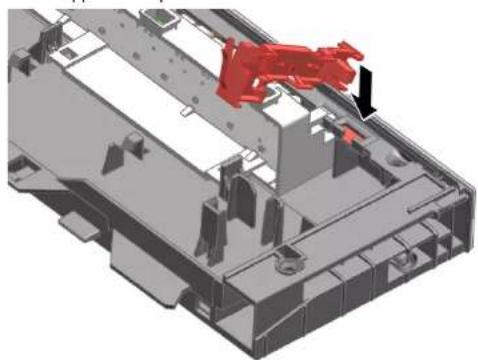

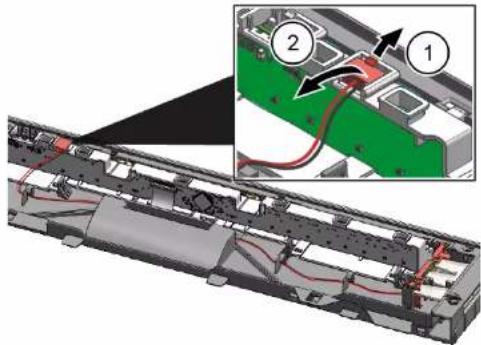

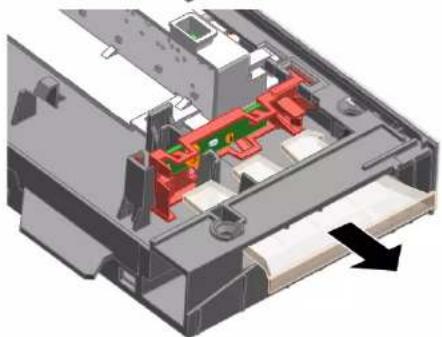

4.23 Смяна на Gap illumination (Осветяване на пролука) 41

4.23.1 Сваляне на Gap illumination 41 4.23.2 Монтиране на Gap illumination 42

ОТНОСНО ТОЗИ ДОКУМЕНТ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреда в съответствие с регламента за екологично проектиране и уредби (от 03.2021 г.).

Свържете информацията, като смените определени части, включително предпазители и искове.

Ако имате някакви въпроси, моля, свържете се с нашия отдел обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните светлини от символ за сила на думата. Силата на думата показва сериозността на опасността.

Ниво на п dedурждени 3начени
ОПАСHОCT	Есnasbaанeto на п dedурждени до сMbт ипсерноши Нараловanity.
ПРEDУРPEЖДЕНЕ	Есnasbaанeto на п dedурждени до сMbт ипсерноши Нараловanity.
ВИМATEЛНО	Есnasbaанeto на п dedурждени до сMbт ипсерноши Нараловanity.
ВИМAHINEI	Есnasbaанeto на п dedурждени до сMbт ипсерноши Нараловanity.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Симboл за опасост 3начени	Овци поедуридатello сбобчине
	Опасост от[eilektprucecco наржени
	Риск ot[eckллозия
	Опасost от[nорязвени

Относно този документ

Симbol 3a onachoct 3начени	Опachoct ot пемарази Опachoct ot горец поьхочten
	Опachoct ot симно магнитою пол Опachoct ot неонисяць льчени

Таблица 2: Символи за опасност

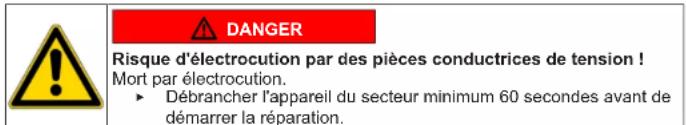

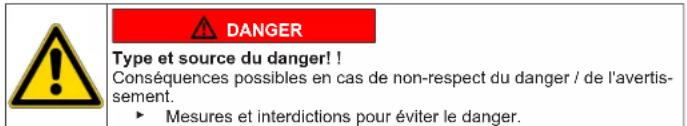

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизирана структура.

Следният пример показва предупреждение, което предупреждава за токов удар, предвизвикан от напрежение. Споменава се правилото за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Оьи симвовл 3наченie
I	Иденифizнице на с pineален сльет (Tekst Или Графика)
I	Иденифizнице на пост сльет (самоTekst)
I	Иденифizнице на врьда Кьм Виdeoу рок
I	Иденифizнице на необхочимпес ИСТруемтп
I	Иденифizнице на необхочимпес постоведи уменя
If	Иденифizнице на уменя (ako ...,Тогаа...)
-	Иденифizнице на peэуntат
[Стар] Iденифizнице на клиочни бухон
[00123456] Iденифizнице на Кatableожен Homep
Статус Iденифizнице на постаимяTekst/празорец (на диспег на уреда)

Таблица 3: Общи символи

Безопасност

2.1 Обща инструкция за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар! Докосване на части под напрежение!

• Рискове при ремонт, включващи електрически компоненти, могат да доведат до токов удар!
• Изключете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа. След монтажа проверете за безопасност съгласно VDE 0701 или съответните национални изисквания.

Риск от нараняване от остри ръбове!

Носете предпазни ръкавици

Риск от порязване по време на ремонт, поправки, отстраняване на неизправности, сервиз или почистване на компоненти.

Носете защитни обувки. Закрепете тежките компоненти, така че да не падат. Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда! - Използвайте само оригинални резервни части. Риск от повреда на електростатично чувствителни компоненти (ESD) при докосване, включително върху платки и захранващи блокове.

Инструменти и помощни средства

посочаные посту Изобрахени
Оверты Торх T20 С овор [00340764]	100 MM, за витове с прева- санць Зен удифт
Оверты Торх T15	Дылжина 80 мм
Поска оверты Вр	Бх 10 ММ x 1,6 ММ x 200 MМ
Кleineц сIns�ови- ни челков [00340871]	Дылжина: 200 мM, пави

Ремонт

4.1 Смяна на работни части

Проверка:

Уредът изключва запазването. Уредът свободно стои.

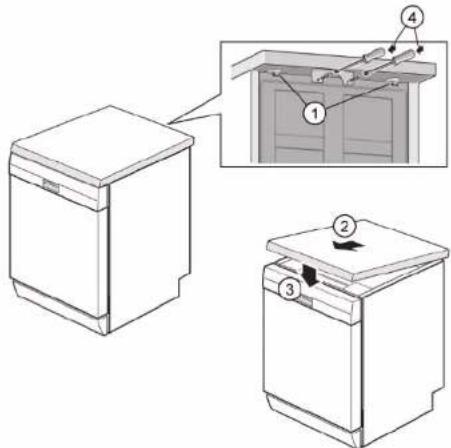

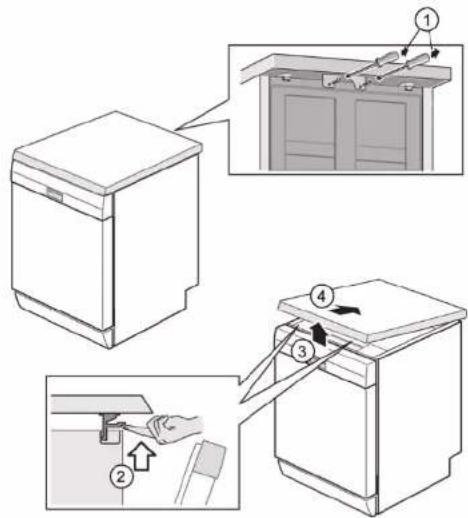

4.1.1 Смяна на работния плот

1. Свалете дъската винта (1) (опция). 2. Натиснете дъската, захващайки проста работна плоча нагоре (2).

1. Повдигнете леко работния плот отпред (3). 4. Избутайте работния плот назад (4). 5. Свалете работния плот.

4.1.2 Монтаж на работния плот

1. Заклинете задният край на работния плот във водата с помощта на задържащия винт (1).

1. Натиснете работния плот напред (2).
2. Натиснете примката на работния плот надолу, докато усетите, давата захващащата част е на правилното място (3). 4. Завъртете отново дъската винта (4) (опция).

Ремонт

4.2 Монтаж на системата от колници

Изключване:

Съответната колница е извадена от уреда.

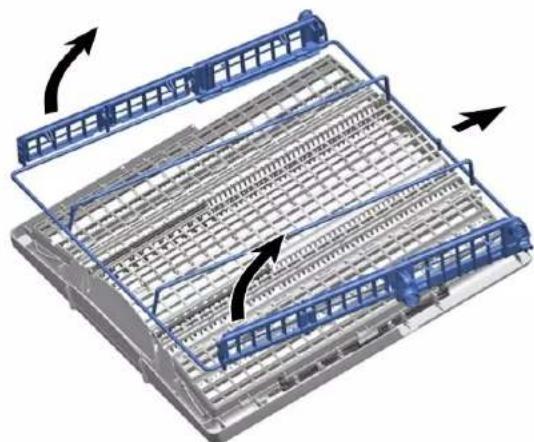

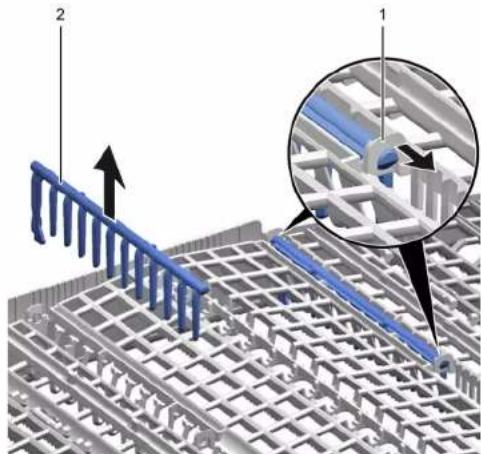

4.2.1 Монтаж на плъзгача на панела за 86-см модел

Специални инструменти:

Водна лента [00614935] Фиксатор за чаши [00618565]

1. Поставете лентата на лентата по диагонал в предната част на кошницата.
2. Центрирайте и прикрепете лентата на място.

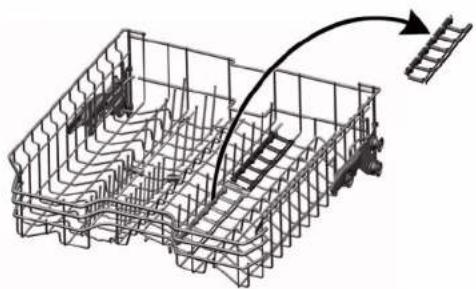

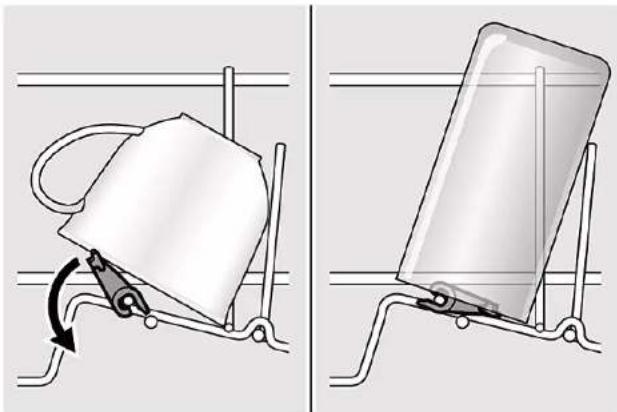

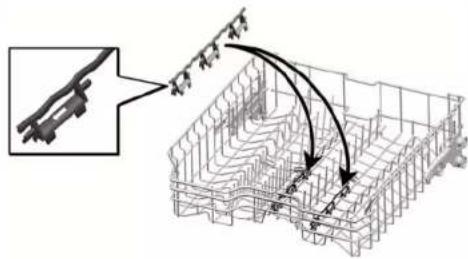

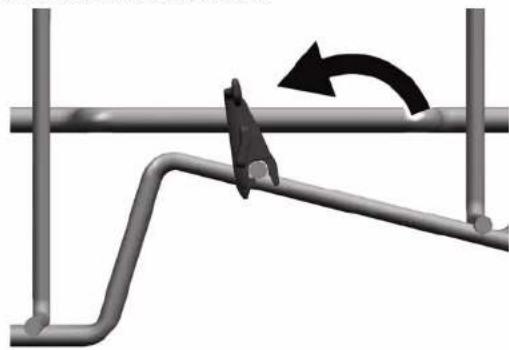

4.2.2 Монтиране на фиксатора за чаши

Специални инструменти:

Водна лента [00614935] Фиксатор за чаши [00618565]

Когато имате чаши, фиксаторът за чаши може да бъде свален. Допълнителният винт намалява събирането на вода на дъното на чашите. При смяна на всякакви тапи или поръчки, оставете фиксатора свален или наполовина. Ако корните кошници имат допълнителна пластмасова вложка, трябва първо да се извади.

1. Извадете пластмасовата вложка.

2. Завъртете фиксатора на място.

3. Свалете фиксатора.

Ремонт

1. Поставете предмета за миене

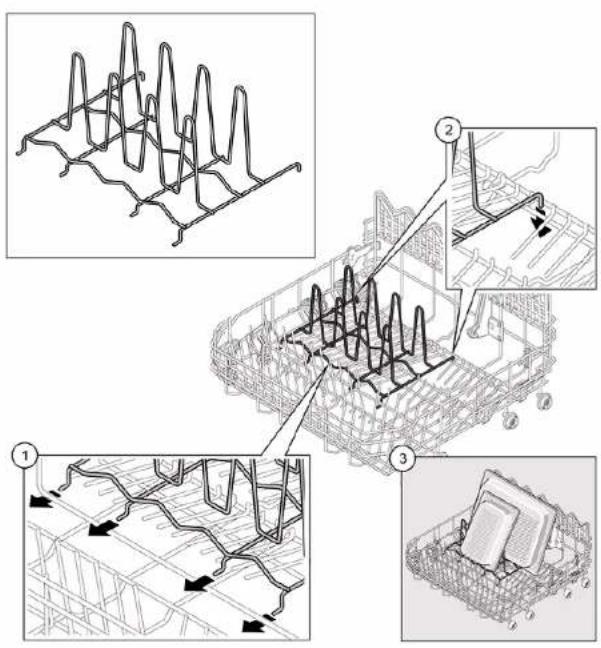

4.2.3 Монтиране на блока на парогенератора

Специални инструменти:

Водна лента [00614935] Фиксатор за чаши [00618565]

Закрепете вложката на парогенератора с крайните части под системата на инжекторите.

Ремонт

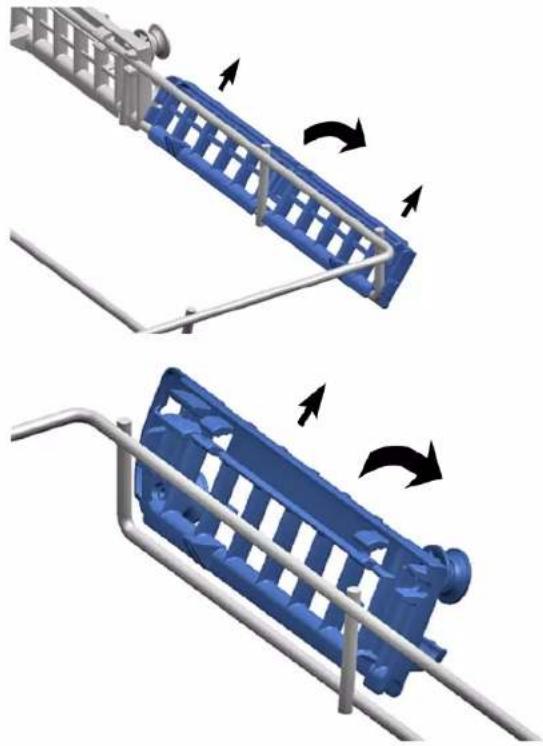

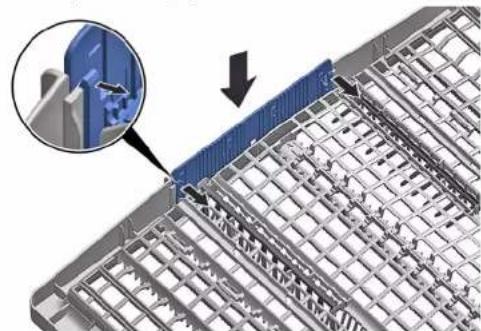

4.3 Смяна на гнездото varioDrawer

1. Отворете крилата на вратата навътре.

4.3.1 Изваждане на гнездото varioDrawer

2. Извадете държача нагоре.

1. Притиснете страничните стени навътре и извадете нагоре от рамката.

Ремонт

4. Внимателно отворете направляващите езици навън.

5. Издърпайте свързаните щепсел езиците.

6. Извадете предната метална рамка от дръжките, като натиснете.

7. Избутайте металната рамка назад и отворете.

4.3.2 Монтиране на гнездото varioDrawer

Монтирайте в обратен ред.

4.4 Смяна на разпръскващите рамена

4.4.1 Сваляне на разпръскващото рамо

1. Отвийте горното разпръскващо рамо (1) и прихнете надолу, за да го извадите (2).

1. Издърпайте надолу долното разпръскващо рамо, за да го извадите.

4.4.2 Монтиране на разпръскващото рамо

1. Поставете долното разпръскващо рамо. Разпръскващото рамо щрака на място.
2. Поставете горното разпръскващо рамо и го завъртете здраво на място.

4.5 Смяна на филтрите

4.5.1 Сваляне на филтъра

1. Завъртете филтъра за една част от ъгъла на часовниковата стрелка (1) и извадете филтърната система (2).

Уверете се, че в картера има примес.

2. Издърпайте надолу микрофилтъра, за да го свалите.

4.5.2 Монтиране на филтрите

1. Сглобете отново филтърната система.

Уверете се, че не заключвате фиксатора или филтъра за зърна частици.

1. Поставете филтърната система в уреда, завъртете филтъра за зърна частици по посока на стрелката на помпата.

Уверете се, че маркировките със стрелки съвпадат.

Ремонт

4.6 Монтиране на пръскащата глава за тави

1. Свалете горната кошница. 2. Поставете пръскащата глава за тави в горната част (1) и завъртете надясно (2).

Пръскащата глава за тави е разглобяема.

Ремонт

4.7 Смяна на захранващия кабел

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Частите са свободно достъпни.

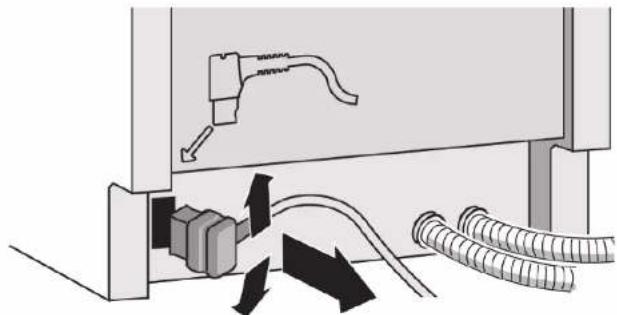

4.7.1 Изключване на захранващия кабел

Преместете внимателно захранващия кабел нагоре/надолу и го извадете от контакта.

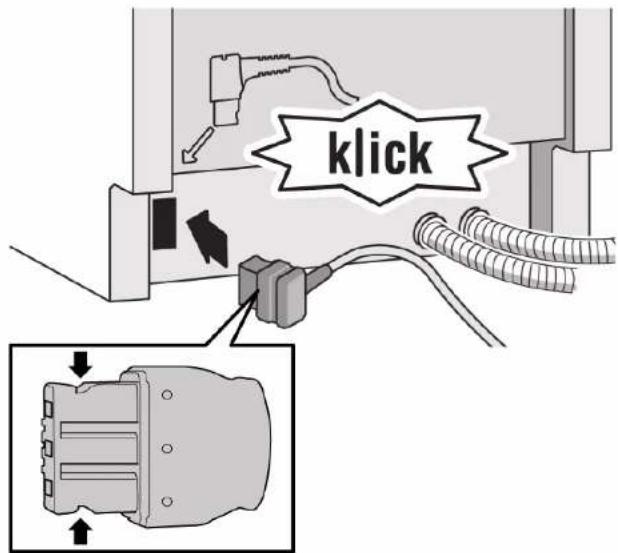

4.7.2 Включване на захранващия кабел

ВНИМАНИЕ!

Прекъсване на основната връзка

Риск от пожар

Вкарайте плътно захранващия кабел, докато щракне.

Вкарайте електрическия захранващ кабел в контакта, докато чуете щракване, не го докосвайте с мокри ръце.

Ремонт

4.8 Смяна на капачката за почистващ препарат

Като помощен инструмент можете да използвате отвертка.

Изключване:

Изключете захранването. Изключете от електрическата мрежа. Вратата е отворена. Капачката за почистващ препарат е отворена.

4.8.1 Сваляне на капачката за почистващ препарат

1. Издърпайте капачката за почистващ препарат на разстояние 5 мм. 2. Завъртете дюзата P7A и капачката за почистващ препарат от направляващите линии и извадете ги от гнездото с триъгълника и капачката от линиите. 3. Свалете пружината.

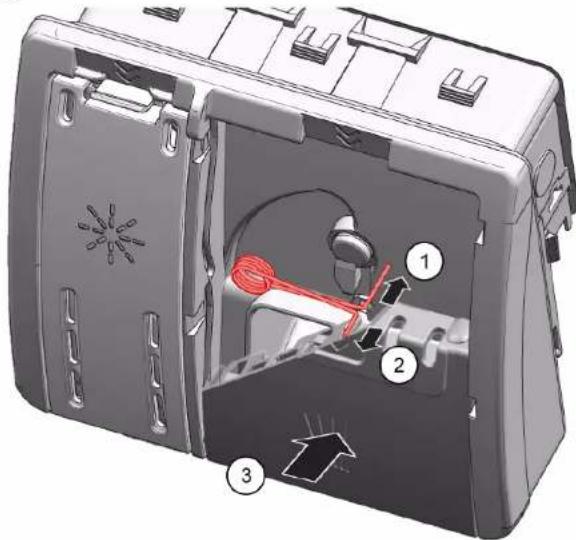

4.8.2 Поставяне на пружината

1. Поставете дюзата и пружината в монтажния отвор на устройството за дозиране (1).

1. Поставете капачката на пръскачката в монтажния отвор и завъртете за по-добра препарат (2).
2. Натиснете капачката в устройството за дозиране (3).

4.8.3 Монтиране на капачката за почистващ препарат

1. Поставете капачката за почистващ препарат на разстояние 5 мм от напълно отворено положение в направляващия канал от едната страна. Без да прилагате много сила, натиснете противоположната страна в направляващия канал.
2. Проверете работата на капачката за почистващ препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Изискване:

Конницата е свалена. Филтрите са свалени.→14

4.9.1 Сваляне на капака на помпата за отпадни води

1. Проверете балата севоа. Информирайте се, ако е необходимо. 2. Вдигнете капака на помпата, като използвате лост, като го хванете за предната греда.

1. Повдигнете капака на помпата нагоре под ъгъл и го свалете.

4.9.2 Монтиране на капака на помпата за отпадни води

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата трябва да пасва на място.

4.10 Смяна на страничната панел

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопроводната мрежа. Уредът е свободно достъпен. Самостоятелен уред: подгответе подходящо място.→8

4.10.1 Сваляне на страничната панел

1. Свалете винтовете от страничната панел (1).

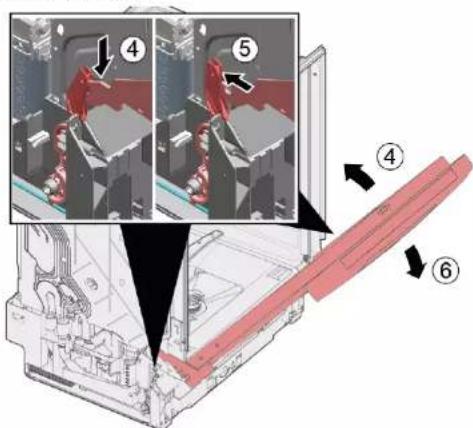

Фиг. 1: Натиснете и извадете

1. 2. Наклонете страничната панел отгоре (2). 3. Спуснете страничната панел по направление на улея на основата (3).

Ремонт

4.10.2 Монтиране на страничната панел

1. Поставете страничната панел в улея на основата (1).

Фиг. 2: Натиснете и извадете

2. Натиснете страничната панел върху уреда (2). 3. Закрепете страничната панел с винтовете (3).

Ремонт

4.11 Смяна на външната врата

М3енкване:

Уредът изключва захранването. Уредът изключва от водоснабдителната мрежа.

4.11.1 Изваждане на външната врата

Първо извадете винтовете, като едновременно в стените стъпки.

1. Отворете вратата. 2. Свалете четирите винта.

3.

Закрепете вратата, като държите външната страна.

Свалете двете винта.

ВНИМАНИЕ!

4.11.2 Монтиране на външната врата

Кабел, които са неправилно разположени не са закрепени! Повредено оборудване

Поставете кабелите и фиксирайте с заземителна лента

Ремонт

Изключване:

Изолационният кожух е правилно позициониран и фиксиран от вътрешната страна на външната врата. Във външната врата са вкарани ленти.

1.3аТворете вътрешната врата, без да я затваряте рязко.

1. Натиснете външната врата нагоре с помощта на лост (1).

1. Натиснете външната врата към вътрешната и я затворете (2).

4.

Закрепете вратата, като завъртите фиксиращата скоба.

Отворете вратата и закрепете с два винта (метални 4 x 11 мм винтове).

5. Закрепете външната врата с винтове (метални 4 x 11 мм винтове).

Ремонт

4.12 Смяна на контролния панел

Ако даден операционен модул е дефектен, сменете контролния панел, ако е необходимо.

Изключване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Външната врата е сменена. Външната врата е сменена (наличен интерфейс/интерфейс).

4.12.1 Смяна на контролния панел

1. Изключете електрическите връзки към контролния панел и описанията за предпазен клапан (1,2).

2. Изключете заземяващия кабел (3) (опция). 3. Отворете вратата на уреда. 4. Закрепете контролния панел, за да предотвратите падането му (затворете го).

5. Свалете щита на винта.

6. Свалете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4x16 мм.

Монтажът е показан на фиг.

Ремонт

4.13 ФИКСИРАНЕ НА РЪЖИМИТЕ НА ВРАТАТА

1. Отделете капака на кабела.

2.1. Отворете леко вратата (1).

2. Фиксирайте върху основата (2).

1. Внимателно затворете вратата (3).

Системата с кабел се прикрепя автоматично към вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете лоста наляво и освободете пантата (5). 3. Отворете вратата (6).

1. Изключете уреда от другата страна на уреда.

Ремонт

4.14 Смяна на долния панел

Краката са центрирани и могат да се разменят.

Изискване:

Изключете уреда от захранването. Изключете уреда от водоснабдителната мрежа. Външната врата е свалена. Външна врата е свалена (налична интегра/интегра).

4.14.1 Сваляне на долния панел

1

2. Вдигнете водачите (1) с помощта на отвертка и освободете фиксатора, като натиснете надолу.

1. Сваляне на панела

4. Извадете краката напред (1).

4.14.2 Монтаж на долния панел

1. Поставете краката.
2. Прикрепете долния панел отгоре (1) и го натиснете надолу, докато чуете, че щраква на място (2).

PemOH

4.15 Смяна на шуцaта на главния контакт

Шуцaта на главния контакт е разположена в долната част на уреда.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Мебелният панел (опционално) е свален. Външната врата е свалена. Външната врата е свалена (нално интегрирана/интегрирана). Долният панел е свален (опция).→26

4.15.1 Сваляне на шуцaта на главния контакт

1. Свалете двете винта (1).

2. Освободете крепежните елементи (2).

1. ВНИМАТЕЛНО ИЗВАДЕТЕ ШУЦАТА НА ГЛАВНИЯ КОНТАКТ НАПРЕД (1).

4.

В зависимост от модела на уреда към EmotionLight всички части са закрепени с основата.

Освободете ги, като ги издърпате навън или с помощта на отвертка (опция) (2).

4.15.2 Монтиране на шуцaта на главния контакт

Монтирайте шуцaта на главния контакт в обратен ред.

PemOH

4.16 Смяна на тръбопровода за преливане

Тръбопроводът за преливане се намира в предната долна част на уреда.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Мебелният панел е свален (опция). Височината е свалена. Долният панел е свален (опция, виж 26). Водата на главния контакт е свалена (виж 27).

4.16.1 Сваляне на канала за преливане

Остатъчна вода

При отстраняване на премахнатата мрежа може да изтече остатъчна вода. Спрете водата или използвайте съд, за да я съберете.

1. Отпуснете механизма за захващане отгоре (1,2).

2. Освободете крепежните елементи отгоре.

Ремонт

3.1. Поставете отвертката под металния прът (1). 2. Внимателно освободете металната скоба (2).

1. Извадете тръбопровода за преливане.

4.16.2 Монтиране на тръбопровода за преливане

Повреда от вода поради неправилен монтаж на тръбопровода за преливане!

Вкарайте правилно тръбопровода за преливане отгоре във водата и на дъното на основата.

Спазвайте правилно правилата за прекъсване на потока.

1. Поставете тръбопровода за прекъсване (1).
2. Пъхнете тръбопровода за прекъсване в уплътнението (2).
3. Натиснете тръбопровода за прекъсване във водата на уплътнението (3).
4. Поставете тръбопровода за прекъсване срещу стената (4). 5. ФИКСИРАЙТЕ ТРЪБОПРОВОДА ЗА ПРЕКЪСВАНЕ (5).

Ремонт

1. Проверете монтажа отново. 3. Проверете дали стопът е стабилен.

4. Закрепете с метална скоба от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Изискване:

Изключете захранването. Изключете от водоснабдителната мрежа.

4.17.1 Сваляне на вътрешната врата

1. Свалете винтовете (1). 2. Извадете вътрешната врата нагоре (2).

6. Закрепете пантата на вратата с винтове. 7. Поставете вътрешната врата върху пантата. 8. Закрепете вътрешната врата с винтове.

4.17.2 Монтиране на вътрешната врата

1. Разгънете уплътнението на вратата отпред. 2. Поставете вътрешната врата за държачите на вратата.
2. Затворете вътрешната врата. 4. Обърнете уплътнението на вратата нагоре. Страничните части се показват нагоре.
3. Поставете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Изисквания:

Уверете се, че изключването за захранването е изключено. Уверете се, че изключването е от електрическата мрежа. Уверете се, че са свободно достъпни. Страничният панел е свален. →19 Външната врата е свалена. Вътрешната врата е свалена. Контролният панел е свален. →23 Пружините на вратата са изправни. →24 Долният панел е свален. →26 Плочата на главния контакт е свалена. →27 Каналът за преминаване е свален. →28

4.18.1 Сваляне на пантата на вратата

1. Освободете пружината с отвертка (1). 2. Издърпайте пантата на вратата напред (2).

2. Освободете заземяващата връзка на пантата.

4.18.2 Монтаж на пантата на вратата

ОТАГЛОСТ

Риск от токов удар при неправилно инсталиране!

Опасност за живота от токов удар в случай на неправилен ремонт. Електрическите инсталации трябва да се ремонтират от квалифицирани електротехници. След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Ремонт

1. Поставете пантата на уреда (1).

2. Приместете пантата на дъното (2), докато се фиксират мурда.

2.

Линзата за заземяване връзка може да доведе до преходно напрежение на вратата.

Установете заземяващата връзка.

Ремонт

4.19 Сигнал за уплътнението (долно) на вратата

Изключване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Външната врата е свалeна. Плъзгащата се врата е свалeна.→27 Долният панел е свален (опция).→26 Пружините на вратата са свалени. Контролният панел е свален. Дръжката на кабелния сноп отдолу е свалена.

4.19.1 Сваляне на уплътнението на вратата

1. Свалете двете затягащи скоби на долното уплътнение на вратата (1,2).

1. Отделете канала за прегъване.

1. Повдигнете въздушния канал за прегъване.

Ремонт

4. Свалете долното уплътнение от вътрешната врата.

4.19.2 Монтиране на уплътнението на вратата

1. Поставете уплътнителния канал отново под уплътнителната релса с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътняващото крило във вътрешната врата. 3. Закрепете вратата със затягащите скоби.

Ремонт

4.20 Смяна на уплътнението (грохо) на вратата

Изискване:

Изключете захранването. Изключете от водоснабдителната мрежа.

4.20.1 Сваляне на уплътнението на вратата

Свалете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Преди монтажа уплътнението на вратата трябва да бъде отрязано на правилната височина. Тя е 1750 мм за врати с височина 81 см и 1850 мм за врати с височина 86 см.

1. Пригответе подходящо уплътнение за вратата. 2. Освободете правилната позиция за монтаж на уплътнителния профил.

1. Долната точка трябва да е нивото на уплътнителната лента.

4

Уплътнението не трябва да бъде изобразено или отрязано. Уплътнението се отрязва диагонално и краищата се стесняват високо на контейнера отпред.

Поставете края на уплътнението направо върху предния ръб. Уплътнението трябва да лежи възможно най-отпред на контейнера.

Правилно поставено уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight е разположена в горната предна външна част на резервоара за напитки.

Изключване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Уредът е свободно достъпен. Работният плот е свален (опция). Дрешният панел е свален (опция).→19

4.21.1 Сваляне на EmotionLight

1. Отделете куката на фиксатора отзад (1).

1. Наберете таблета нагоре (2).
2. Извадете щепсела от конектора (долу вдясно от предната страна на уреда).

4. Свалете електрическата връзка от захранващия модул.

1. Свалете EmotionLight от уреда.

4.21.2 Монтиране на EmotionLight

1. Поставете фърката в рамката на превключвателя за включване (1).

Ремонт

2. Захванете куката на фиксатора (2).

3

Монтирайте кабела от долната страна.

Ремонт

Фиг.3: Плъзгащ кабел

4. Включете щепсела.

4.22 Смяна на TimeLight

ПОМНЕНАРЕ TimeLight само като комплект. Модулът TimeLight е фиксиран взаимно с помощта на пружинни контакти.

Изключване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Долният панел е свален.→26 Главината на контакта е сварена и обръщана.→27

4.22.1 Сваляне на TimeLight

1. Отстранете фиксиращите (1) елементи с клещи.

1. Издърпайте модула TimeLight нагоре от водата (2).

4.22.2 Монтиране на TimeLight

1. Отстранете фиксиращите (1) елементи навътре.

1. Натиснете модула TimeLight във водата (2). 3. Свържете електрическите връзки.

Ремонт

4.23 Смяна на Gap illumination (Осветяване на продукта)

Изключване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Външната врата е разглобена. Опаковъчният панел е свален.

4.23.1 Смяна на гар illumination

1.1. Отделете фектора (1).

2. Свалете електрическата връзка от операционния модул (2).

2.1. Отделете куката на фектора отзад (1).

2. Свалете оптичния влакно (2).

Ремонт

3.1. Отделете куката на фектора (1).

1. Повдигнете лещата платка с държач и извадете от рамката на операционния модул (N).

4.23.2 Монтиране на гар illumination

1. Поставете върха на лещата платка в рамата на операционния модул.

2. Затегнете, докато чуете щракане.

1. Монтирайте оптичния влакно и го затегнете, докато чуете щракане.

4. Свържете проводника към операционния модул.

1.1 Важна информация 45

1.1.1 Съдържание 45 1.2 Обяснение на символите 45 1.2.1 Степени на опасност 45 1.2.2 Означения за опасност 45 1.2.3 Структура на предупрежденията 46 1.2.4 Общи символи 46

4 Безопасност 47

2.1 Общи указания за безопасност 47

2.1.1 Всички домакински уреди 47

Инструменти и помощни средства 48

Ремонт 49

4.1 Смяна на работния плот 49

4.1.1 Отстраняване на работния плот 49 4.1.2 Монтиране на работния плот 49

4.2 Монтиране на системата за кошница 50

4.2.1 Монтиране на водача за таблети за модел 86 см 50 4.2.2 Монтиране на държача за чаши 50 4.2.3 Монтиране на вложката за парна фурна 51

4.3 Смяна на чекмеджето varioDrawer 52

4.3.1 Отстраняване на чекмеджето varioDrawer 52 4.3.2 Монтиране на чекмеджето varioDrawer 53

4.4 Смяна на пръскачките 54

4.4.1 Отстраняване на пръскачката 54 4.4.2 Монтиране на пръскачката 54

4.5 Смяна на филтрите 55

4.5.1 Отстраняване на филтъра 55 4.5.2 Поставяне на филтъра 55

4.6 Поставяне на главата на пръскачката за тава за печене 56

4.7 Смяна на захранващия кабел 57

4.7.1 Изключване на захранващия кабел 57 4.7.2 Свързване на захранващия кабел 57

4.8 Смяна на капака на дозатора за препарат 58

4.8.1 Отстраняване на капака на дозатора за препарат 58 4.8.2 Поставяне на пружината 58 4.8.3 Поставяне на капака на дозатора за препарат 58

4.9 Смяна на капака на помпата за отпадни води 59

4.9.1 Отстраняване на капака на помпата за отпадни води 59 4.9.2 Поставяне на капака на помпата за отпадни води 59

4.10 Смяна на страничната плоча 60

4.10.1 Отстраняване на страничната плоча 60 4.10.2 Поставяне на страничната плоча 61

4.11 Смяна на външната врата 62

4.11.1 Отстраняване на външната врата 62 4.11.2 Поставяне на външната врата 62

4.12 Смяна на контролния панел 64

4.12.1 Отстраняване на контролния панел 64 4.12.2 Поставяне на контролния панел 64

4.13 Регулиране на пружините на вратата 65

4.14 Смяна на долната плоча 67

4.14.1 Отстраняване на долната плоча 67 4.14.2 Монтиране на долната плоча 67

4.15 Смяна на плочата на основата 68

4.15.1 Отстраняване на плочата на основата 68 4.15.2 Монтиране на плочата на основата 68

4.16 Смяна на преливната тръба 69

4.16.1 Отстраняване на преливния канал 69 4.16.2 Монтиране на преливната тръба 70

4.17 Смяна на вътрешната врата 72

4.17.1 Отстраняване на вътрешната врата 72 4.17.2 Монтиране на вътрешната врата 72

4.18 Смяна на пантата на вратата 73

4.18.1 Отстраняване на пантата на вратата 73 4.18.2 Монтиране на пантата на вратата 73

4.19 Смяна на (долната) панта на вратата 75

4.19.1 Отстраняване на пантата на вратата 75 4.19.2 Монтиране на пантата на вратата 76

4.20 Смяна на (горната) панта на вратата 77

4.20.1 Отстраняване на пантата на вратата 77 4.20.2 Монтиране на пантата на вратата 77

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на модул EmotionLight 78

4.21.1 Отстраняване на модул EmotionLight 78 4.21.2 Инсталиране на модул EmotionLight 78

4.22 Смяна на модул TimeLight 81

4.22.1 Отстраняване на модул TimeLight 81 4.22.2 Инсталиране на модул TimeLight 81

4.23 Смяна на осветлението на процепа 82

4.23.1 Отстраняване на осветлението на процепа 82 4.23.2 Инсталиране на осветлението на процепа 83

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези инструкции за ремонт служат като помощ на потребителите при самостоятелен ремонт на уреда в съответствие с приложимата Директива за екопроектиране (от март 2021 г.). Те съдържат информация за подмяна на определени резервни части, както и бележки за предупреждения и опасности.

Ако имате допълнителни въпроси, свържете се с нашата служба за клиенти. Ние носим отговорност за щети само в случай на спазване на инструкциите за ремонт.

1.2 Обяснение на символите

1.2.1 Степени на опасност

Степените на предупреждение се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Stupanj upozorenja Značenje
OPASNOST	Nepridržavanje poruke upozorenja rezuli-rat Če smrtnim ili teškim ozljedama.
UPOZORENJE	Nepridržavanje poruke upozorenja要考虑 rezulirati smrtnim ili teškim ozljedama.
OPREZ	Nepridržavanje poruke upozorenja要考虑 rezulirati lakšim ozljedama.
POZOR!	Nepridržavanje poruke upozorenja要考虑 rezulirati oštećenjem imovine.

Таблица 1: Степени на опасност

1.2.2 Знаци за опасност

Знаците за опасност са символно представяне с обозначение на вида опасност. В този документ се използват следните знаци за опасност:

Oznaka opasnosti Značenje
!	Opća poruka upozorenja
	Opasnost od električnog napona
	Opasnost od eksplozije
	Opasnost od porezotina
	Opasnost od prignječenja

За този документ

Oznaka opasnosti Značenje
	Opasnost od vrućih površina
	Opasnost od jakog magnetskog polja
	Opasnost od neionizirajućeg zračenja

Таблица 2: Знаци за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и структура.

Следният пример показва предупреждение за токов удар от части, които провеждат ток. Споменава се мярка за избягване на опасността.

1.2.4 Общи знаци

В този документ се използват следните общи знаци:

Opća znaka Značenje
i	Oznaka posebnog savjeta (tekst i/ili grafi-ka)
j	Oznaka Jednostavnog savjeta (samo tekst)
k	Oznaka veze na videovodič

Opća znaka Značenje
	Oznaka potrebnog alata
	Oznaka potrebnilh preduvjeta
	Oznaka uvjeta (ako ..., tad ...)
	Oznaka rezultata
[Poćetak] Oznaka tipke ili gumba
[00123456] Oznaka broja materijala
Status Oznaka prikazanog teksta / prozor (nazaslonu urežaja)

Таблица 3: Общи знаци

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради части, които провеждат ток!

Поправките, извършени от електротехници, могат да доведат до токов удар! - Изключете уреда от захранването поне 60 секунди преди започване на работа. След поправката извършете тест за безопасност съгласно VDE 0701 или националните разпоредби.

Опасност от нараняване поради остри ръбове!

• Носете защитни ръкавици.

Опасност от притискане по време на извършване на ремонт, поддръжка, отстраняване на неизправности и обслужване на тежки и подвижни части.

• Носете защитни обувки. Осигурете тежките части срещу падане. Не поставяйте части от тялото в подвижни части.

Опасност за безопасността/работата на уреда!

Използвайте само оригинални резервни части. Опасност от повреда на електростатично чувствителни части (ESD)! Не докосвайте модулите, включително конекторите и кабелните маршрути.

Инструменти и помощни средства

Oznaka Pojedinost	Slike
Odvijač Torx T20 s provrtom [00340764]	100 mm, za vijke sa sigurnos- nim klinom
Odvijač Torx T15 Duljina 80 mm
Odvijač s utorom Noz	10 mm x 1,6 mm x 200 mm
Kljiješa s iglenim nosom [00340871]	Duljina: 200 mm, ravno

Ремонт

4.1 Смяна на работната повърхност

Изискване:

Уредът е изключен от захранването. До уреда може да се получи свободен достъп.

4.1.1 Отстраняване на работната повърхност

1. Отстранете двата винта от задната страна (1) (по избор).
2. Pritisnete двете захващащи лостове под работната плоча нагоре (2).

1. Повдигнете леко работната плоча от предната страна (3).
2. Бутнете работната плоча към задната страна (4). 5. Отстранете работната плоча.

4.1.2 Поставяне на работната плоча

1. Поставете задната част на работната плоча в водачите с помощта на захващащите съединения (1).

1. Бутнете работната плоча напред (2).
2. Натиснете предната част на работната плоча надолу, докато двете захващащи лостове се захванат с щракване на мястото си (3).
3. Затегнете отново двата винта (4) (по избор).

Ремонт

4.2 Поставяне на системата за кошница

Изискване:

Кошницата е извадена от уреда.

4.2.1 Поставяне на водача за таблет за модел от 86 см Специални инструменти:

Водач за таблет [00614935] Държач за чаши [00618565] 1. Поставете водача за таблет диагонално от предната страна на кошницата. 2. Центрирайте и захванете водача за таблет на място.

4.2.2 Поставяне на държача за чаши

Специални инструменти:

Водач за таблети [00614935] Държач за чаши [00618565]

При миене на чаши можете да сгънете държача за чаши нагоре. Допълнителният ъгъл намалява задържаната вода на дъното на чашите. В случай на високи чаши препоръчваме държачът за чаши да остане сгънат надолу. Ако горните кошници имат опционални пластмасови вложки, първо ги отстранете.

1. Отстранете пластмасовата вложка.

1. Поставете държача за чаши на място.

1. Сгънете държача нагоре.

Ремонт

1. Поставете предметите за миене.

4.2.3 Поставяне на вложката за парна фурна Специални инструменти:

Водач за таблети [00614935] Държач за чаши [00618565]

Прикрепете вложката за парна фурна с крайните части под системата на кошницата.

Ремонт

4.3 Смяна на чекмеджето varioDrawer

4.3.1 Отстраняване на чекмеджето varioDrawer

1. Сгънете дръжките навътре.

1. Повдигнете дръжката нагоре.
2. Натиснете пластмасовите странични вложки навън и ги извадете нагоре от рамката.

Ремонт

1. Внимателно огънете езичетата на водачите навън.

1. Извадете сгъваемите скоби от езичетата.
2. Натиснете и извадете металната рамка от предната страна от държача.

1. Натиснете и извадете металната рамка от задната страна от водача.

4.3.2 Поставяне на чекмеджето varioDrawer

Поставете в обратен ред.

Ремонт

4.4 Смяна на пръскачките

4.4.1 Премахване на пръскачката

1. Развийте горната пръскачка (1) и я издърпайте надолу, за да я отстраните (2).

1. Издърпайте долната пръскачка надолу, за да я отстраните.

4.4.2 Монтиране на пръскачката

1. Поставете долната пръскачка. Тя ще щракне на място.
2. Поставете горната пръскачка и я затегнете.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и отстранете филтърната система (2).

Внимавайте в сифона да не попаднат чужди тела.

1. Издърпайте микрофилтъра надолу, за да го отстраните.

4.5.2 Монтиране на филтрите

1. Сглобете отново филтърната система. Уверете се, че заключващите елементи на грубия филтър са на място.
2. Поставете филтърната система в уреда, като завъртите грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките съвпадат.

Поправка

4.6 Поставяне на главата на пръскачката за тава за печене

1. Отстранете горната кошница.
2. Поставете главата на пръскачката за тава за печене в държача (1) и я завъртете надясно (2).

Главата на пръскачката за тава за печене ще щракне на мястото си.

Поправка

4.7 Смяна на захранващия кабел

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопроводния кран. До уреда може да се получи свободен достъп.

4.7.1 Изключване на захранващия кабел

Внимателно преместете щепсела на захранващия кабел нагоре и надолу и го издърпайте от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на главния съединител!

Опасност от пожар

Cvrsto utaknite kabel za napajanje dok se ne uklopi.

Umetnite utikač kabela za napajanje u utičnicu dok se utikač čujno ne uklopi na mjesto.

Поправка

4.8 Смяна на капака на дозатора за перилен препарат

Можете да използвате малка отвертка като лост.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от връзката за подаване на вода. Вратата е отворена. Капакът на дозатора за перилен препарат е отворен.

4.8.1 Отстраняване на капака на дозатора за перилен препарат

1. Натиснете капака на дозатора за перилен препарат 5 мм навътре.
2. Издърпайте капака на дозатора за перилен препарат от долната страна извън водача и извадете капака на дозатора за перилен препарат от горната страна от водача.
3. Отстранете пружината

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в отвора за поставяне на дозатора (1).

1. Поставете късия край на пружината в отвора за поставяне на капака на дозатора за перилен препарат (2).
2. Натиснете капака върху дозатора (3).

4.8.3 Поставяне на капака за препарат

1. Поставете капака за препарат 5 mm в водещата шина от страната срещу напълно отвореното положение. Внимателно натиснете противоположната страна в водещата шина.
2. Проверете работата на капака за препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадъчна вода

Изискване:

Кошницата е отстранена. Филтрите са отстранени. → 55

4.9.1 Отстраняване на капака на помпата за отпадъчна вода

1. Изхвърлете евентуалната вода.

При необходимост използвайте гъба.

1. Отстранете капака на помпата с помощта на лъжица и го хванете за напречната част.

1. Повдигнете капака на помпата навътре под ъгъл и го отстранете.

4.9.2 Поставяне на капака на помпата за отпадъчна вода

Поставете капака на помпата (1) и го натиснете (2).

Капакът на помпата се захваща на място.

Поправка

4.10 Смяна на страничния панел

Изискване:

Уредът е изключен от захранването. Уредът е изключен от връзката за подаване на вода. До уреда може свободно да се получи достъп. Свободностоящи уреди: работният плот е отстранен. → 49

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете на страничния панел (1).

Фиг. 1: Напълно вграден

1. Наклонете страничния панел леко навън в горната част (2).
2. Спуснете страничния панел и го издърпайте от канала на основата (3).

Поправка

4.10.2 Монтиране на страничния панел

1. Поставете страничния панел в канала на основата (1).

Фиг. 2: Напълно вграден

1. Притиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтовете (3).

Поправка

4.11 Смяна на външните врати

Изискване:

Уредът е изключен от захранването и от връзката за подаване на вода.

4.11.1 Отстраняване на външните врати

Просто отстранете винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3

Осигурете вратата, като я държите от едната страна.

Отстранете двата винта.

ВНИМАНИЕ!

4.11.2 Поставяне на външните врати

Кабелите, които не са поставени правилно, не са обезопасени! Повреда на кабела

Поставете кабелите и ги прикрепете с лепяща лента.

Ремонт

Изискване:

Изолационната вата е правилно поставена и закрепена от вътрешната страна на външната врата. Сглобките са вмъкнати във външната врата. 1. Затворете вътрешната врата без замах. 2. Натиснете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте (2).

4.

Осигурете вратата, като я държите от едната страна.

Отворете вратата и я закрепете с два винта (метални винтове 4 x 11 mm).

1. Закрепете външната врата с четири винта (метални винтове 4 x 11 mm).

Ремонт

4.12 Смяна на контролния панел

Ако оперативният модул е повреден, трябва да се смени целият контролен панел.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Външната врата е отстранена. Външната врата е отстранена (напълно вградена/вградена).

4.12.1 Отстраняване на контролния панел

1. Odвојете електричните приклучоци од контролната плоча и сензорот за ниско ниво на средството за испирање (1, 2).

1. Одвртете го кабелот за заземјување (3) (опционално).
2. Отворете ги вратите на уредот.
3. Осигурајте ја контролната плоча да не падне (држете ја).
4. Отстранете ги шесте завртки.

1. Отстранете ја контролната плоча.

4.12.2 Поставување на контролната плоча

Користете завртки 4 x 16 mm.

Поставете по обратен редослед.

Поправка

4.13 Прицврстување на пружините на вратата

1. Отстранете го капакот на водилката за кабли.

2.1. Лесно отворете ги вратите (1).

1. Прикрепете към жлеба на канала на основата (2).
2. Бавно затворете вратата (3).

Кабелната система автоматично се закрепва към пантата на вратата.

Ремонт

3.1. Леко затворете вратата (4).

1. Преместете жлеба назад и освободете пантата на вратата (5). 3. Отворете вратата (6).

1. Повторете процедурата от другата страна на уреда.

Ремонт

4.14 Смяна на долната плоча

Крачетата са еднакви и могат да се разменят.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Външните врати са отстранени. Външните врати са отстранени (напълно вграден/вграден).

4.14.1 Отстраняване на долната плоча

1.

Неправилно укачване. Ако долната плоча се отпусне от предната страна и се отстрани, може да се получи пукване на двата носача. Ако е повреден само един носач, тази страна може да се замени, тъй като носачите са еднакви. Препоръчваме да поставите предмет под предната страна на уреда, за да се разтовари долната плоча с крачето.

1. Във водачите (1) с отвертка разхлабете захващащия елемент, като го издърпате надолу.

1. Повдигнете и свалете плочата.
2. Отстранете крачето напред (1).

4.14.2 Поставяне на долната плоча

1. Поставете крачето.
2. Закрепете долната плоча към винта (1) и я натиснете надолу, докато чуто не щракне на мястото си (2).

Ремонт

4.15 Смяна на плочата на основата

Плочата на основата се намира в долната област отпред.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от връзката за вода. Плочата на мебелта (по избор) е отстранена. Външните врати са отстранени. Външните врати са отстранени (напълно вграден/вграден). Долната плоча е отстранена (по избор).→67

4.15.1 Отстраняване на плочата на основата

1. Отстранете двата винта (1).

1. Отделете захващащите елементи (2).
2. Наклонете внимателно плочата на основата напред (1).

4.

В зависимост от модела, щепселът за EmotionLight все още е закрепен към основата.

Освободете щепсела на повдигащия механизъм и го плъзнете назад (по избор) (2).

4.15.2 Поставяне на плочата на основата

Поставете плочата на основата в обратен ред.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба се намира в предната долна част на уреда.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Плочата на основата е отстранена (по избор). Външната врата е отстранена. Долната плоча е отстранена (по избор), →67. Плочата на основата е отстранена. →68

4.16.1 Премахване на преливния канал

Останала вода

При отстраняване на маркуча за изпразване може да изтече останала вода. - Съберете водата или я отстранете от долния съд с помощта на спринцовка.

1. Издърпайте захващащия механизъм отгоре (1, 2).

1. Освободете захващащия елемент отгоре.

3.1. Поставете отвертка под металната скоба (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Повдигнете и свалете преливната тръба.

4.16.2 Монтиране на преливната тръба

Повреда от вода поради неправилно монтиране на преливната тръба! Поставете правилно преливната тръба в долната част във водача на канала на съда. Свържете правилно преливната тръба на мястото отгоре.

1. Поставете преливната тръба (1).
2. Придвижете преливната тръба към уплътнението (2).
3. Pritisnete преливната тръба в направляващата втулка (3).
4. Позиционирайте точно преливната тръба (4).
5. Поставете преливната тръба (5).

Ремонт

1. Проверете позицията отляво и отдясно. 3. Проверете плътното прилягане.

1. Закрепете металната скоба отляво и отдясно.

Ремонт

4.17 Смяна на вътрешните врати

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода.

4.17.1 Отстраняване на вътрешните врати

1. Отстранете винтовете (1).
2. Отстранете вътрешните врати нагоре (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешната врата на пантата на вратата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтаж на вътрешната врата

1. Сгънете уплътнението на вратата напред.
2. Преместете вътрешната врата зад гредата на вратата.
3. Затворете вътрешната врата.
4. Сгънете уплътнението на вратата нагоре. Страничните части сочат нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. До уреда има свободен достъп. Страничната плоча е отстранена. →60 Външната врата е отстранена. Вътрешната врата е отстранена. Контролният панел е отстранен. →64 Пружините на вратата са освободени. 65 Долната плоча е отстранена. →67 Плочата на основата е отстранена. →68 Преливният канал е отстранен. 69

4.18.1 Отстраняване на пантата на вратата

1. Разхлабете захващащата кука с отвертка (1).
2. Povучете зглоба на вратата напред (2).

1. Освободете заземяването от зглоба на вратата.

4.18.2 Поставяне на зглоба на вратата

ОПАСНОСТ

Опасност от токов удар поради части, които провеждат ток! При неправилен ремонт може да възникне опасност за живота от токов удар.

Електрическите части трябва да се ремонтират от квалифициран електротехник. След ремонта извършете тест за безопасност съгласно VDE 0701 или националните разпоредби.

Ремонт

1. Поставете зглоба върху уреда (1).
2. Pomaknite zglob prema dolje (2) dok se ne pričvrsti na uređaj.

2.

Липсващото заземяване може да доведе до електрически потенциал на вратата.

Възстановете заземяването.

Поправка

4.19 Смяна на (долно) уплътнение на вратата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Външната врата е отстранена. Основната плоча е отстранена. →68 Долната плоча е отстранена (по избор). →67 Пружините на вратата са отстранени. Контролният панел е отстранен. Държачът на кабелния сноп от долната дясна страна е отстранен.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двете скоби на долното уплътнение на вратата (1, 2).

1. Откачете преливния канал.

1. Повдигнете и свалете преливния сифон.

Поправка

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Поставяне на уплътнението на вратата

1. Поставете уплътнителните тапи от лявата и дясната страна на уплътнителния водач с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителния ръб във вътрешната врата.
2. Закрепете уплътнението на вратата с двете скоби.

Поправка

4.20 Смяна на (горното) уплътнение на вратата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от връзката за подаване на вода.

4.20.1 Отстраняване на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Поставяне на уплътнението на вратата

Уплътнението на вратата трябва да се изреже на подходяща дължина преди поставяне. Това е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Прикрепете подходящото уплътнение на вратата.
2. Осигурете правилната позиция за поставяне на профила на уплътнението.

1. Бялата точка трябва да е изравнена с лагера на уплътнението.

4

Уплътнението не трябва да е вълнообразно или разтегнато в ъглите. Уплътнението се прекъсва диагонално в краищата и се стеснява в долната част на съда от предната страна.

Поставете края на уплътнението право към предната страна под вътрешната врата. Уплътнението трябва да приляга възможно най-плътно към страната на съда.

Правилно поставено уплътнение на вратата:

Ремонт

4.21 Смяна на модула EmotionLight

EmotionLight се намира в горната предна външна област на резервоара за изплакващ агент.

Изисквания:

Уредът е изключен от захранването. Уредът е изключен от водопровода. До уреда има свободен достъп. Работният плот е отстранен (по избор). Десният панел е отстранен (по избор). →60

4.21.1 Отстраняване на модула EmotionLight

1. Откачете захващащата кука от задната страна (1).

1. Отстранете държача нагоре (2).
2. Извадете щепсела от гнездото (долу вдясно от предната страна на уреда).
3. Отстранете електрическия конектор от захранващия модул.

1. Извадете EmotionLight от уреда.

4.21.2 Монтиране на модула EmotionLight

1. Поставете държача в рамката на резервоара за изплакващ агент (1).

Ремонт

1. Поставете захватната кука (2).

3

ВНИМАНИЕ: Неправилно поставяне! Повреда на кабела в областта на пантата на вратата. Поставете кабела в областта на пантата на вратата (между пантата на плочата и резервоара за препарат за изплакване), така че да не може да бъде повреден от подвижни части.

Поставете кабела от долната дясна страна.

Ремонт

Фиг. 3: Плосък кабел

1. Включете щепсела.

Ремонт

4.22 Смяна на модула TimeLight

Сменяйте TimeLight само като цялостен модул. Модулът TimeLight е закрепен от вътрешната страна на основната плоча.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Долната плоча е отстранена. → 67 Основната плоча е отстранена и обърната. → 68

4.22.1 Отстраняване на модула TimeLight

1. Огънете леко захващащите елементи (1) навън.

1. Издърпайте модула TimeLight нагоре и го извадете от водача (2).

4.22.2 Инсталиране на модула TimeLight

1. Огънете захващащите елементи (1) отново назад.

1. Поставете модула TimeLight във водача (2).
2. Свържете електрическия конектор.

Ремонт

4.23 Смяна на Gap illumination

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Външните врати са демонтирани. Работният плот е отстранен.

4.23.1 Отстраняване на Gap illumination

1. Откачете захващащия елемент (1).
2. Отстранете електрическия конектор от работния модул (2).

2.1. Откачете захващащата кука от задната страна (1).

1. Отстранете влакното (2).

Ремонт

3.1. Отделете захватната кука (1).

1. Повдигнете PCB с държача и го извадете от рамката на работния модул (2).

4.23.2 Настройка на Gap illumination

1. Поставете държача на PCB в рамката на работния модул.

1. Затегнете го, докато чуете щракване.

1. Поставете оптичното влакно и го затегнете, докато чуете щракване.

1. Свържете жицата с работния модул.

Бележки за ремонт - Съдомиялна машина

1 Относно този документ 86

1.1 Важна информация 86

1.1.1 Предназначение 86 1.2 Обяснение на символите 86 1.2.1 Ниво на опасност 86 1.2.2 Символи за опасност 86 1.2.3 Структура на предупрежденията 87 1.2.4 Общи символи 87

Безопасност 88

2.1 Общи указания за безопасност 88

2.1.1 Всички домакински уреди 88

Инструменти и помощни средства 8

Ремонт

4.1 Смяна на горния плот 90

4.1.1 Сваляне на горния плот 90 4.1.2 Монтаж на горния плот 90

4.2 Монтаж на системата за косу 91

4.2.1 Монтаж на контейнера за таблетки при модел 86 см 91 4.2.2 Монтаж на държача за чаша 91 4.2.3 Монтаж на парната вложка 92

4.3 Смяна на чекмеджето varioDrawer 93

4.3.1 Изваждане на чекмеджето varioDrawer 93 4.3.2 Монтаж на чекмеджето varioDrawer 94

4.4 Смяна на разпръскващите рамена 95

4.4.1 Изваждане на разпръскващото рамо 95 4.4.2 Монтаж на разпръскващото рамо 95

4.5 Смяна на филтрите 96

4.5.1 Изваждане на филтъра 96 4.5.2 Монтаж на филтъра 96

4.6 Монтаж на разпръскващата глава за тави 97

4.7 Смяна на захранващия кабел 98

4.7.1 Изваждане на захранващия кабел. 98 4.7.2 Свързване на захранващия кабел 98

4.8 Смяна на капака на резервоара за перилен препарат 99

4.8.1 Отстраняване на капака на резервоара за перилен препарат 99 4.8.2 Поставяне на пружината 99 4.8.3 Монтаж на капака на резервоара за перилен препарат.. 99

4.9 Смяна на капака на помпата за отпадни води 100

4.9.1 Отстраняване на капака на помпата за отпадни води 100 4.9.2 Монтаж на капака на помпата за отпадни води 100

4.10 Смяна на страничния панел 101

4.10.1 Сваляне на страничния панел 101 4.10.2 Монтаж на страничния панел. 102

4.11 Смяна на външните вратички 103

4.11.1 Изваждане на външните вратички 103 4.11.2 Монтаж на външните вратички 103

4.12 Смяна на контролния панел 105

4.12.1 Отстраняване на контролния панел 105 4.12.2 Монтаж на контролния панел 105

4.13 Ремонт на пружините на вратичките. 106

4.14 Смяна на долния панел 108

4.14.1 Сваляне на долния панел 108 4.14.2 Монтаж на долния панел 108

4.15 Смяна на цокълната плоча в основата 109

4.15.1 Отстраняване на плъзгащата се поставка в основата 109 4.15.2 Монтаж на плъзгащата се поставка в основата 109

4.16 Смяна на преливната тръба 110

4.16.1 Отстраняване на преливния отток 110 4.16.2 Монтаж на преливната тръба 111

4.17 Смяна на вътрешните вратички 113

4.17.1 Изваждане на вътрешните вратички 113 4.17.2 Монтаж на вътрешните вратички 113

4.18 Смяна на пантите на вратичките 114

4.18.1 Отстраняване на пантите на вратичките 114 4.18.2 Монтаж на пантите на вратичките 114

4.19 Смяна на (долното) уплътнение на вратичките 116

4.19.1 Изваждане на уплътнението на вратичките 116 4.19.2 Монтаж на уплътнението на вратичките 117

4.20 Смяна на (горното) уплътнение на вратичките 118

4.20.1 Изваждане на уплътнението на вратичките 118 4.20.2 Монтаж на уплътнението на вратичките 118

Бележки за ремонта - Съдомиялна машина

4.21 Смяна на EmotionLight 119

4.21.1 Отстраняване на EmotionLight 119 4.21.2 Монтаж на EmotionLight 119

4.22 Смяна на TimeLight 122

4.22.1 Изваждане на TimeLight 122 4.22.2 Монтаж на TimeLight 122

4.23 Смяна на Gap Illumination 123

4.23.1 Изваждане на Gap Illumination 123 4.23.2 Монтаж на Gap Illumination 124

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези инструкции за ремонт помагат на потребителя да извърши самостоятелно ремонт на уреда в съответствие с действащите разпоредби за дизайна (валидни към 03/2021).

Те съдържат информация за смяна на някои резервни части, включително съответните предупреждения и опасности.

При въпроси се свържете с нашия център за обслужване на клиенти. Ние носим отговорност за щети само ако инструкциите за ремонт са правилно спазени.

1.2 Обяснение на символите

1.2.1 Ниво на опасност

Отделните нива на предупреждения се състоят от символ и сигнална дума. Сигналните думи показват тежестта на опасността.

Ürove'n yvästráhy Význam
NEBEZPEČI	Nedodrženi yvästráného upozornění zpú-sobí smrt nebo vázné zraněné.
VYSTRAHA	Nedodrženi yvästráného upozornění mù-ze zpúsobit smrt nebo vázné zraněné.
POZOR	Nedodrženi yvästráného upozornění mù-ze zpúsobit lehák zraněné.
POZOR!	Nedodrženi yvästráného upozornění mù-ze zpúsobit škody na majelku.

Таблица 1: Ниво на опасност

1.2.2 Символи за опасност

Символите за опасност са символични изображения, определящи вида на опасността.

В този документ са използвани следните символи за опасност:

Symbol nebezpeči Význam
!	Obecné vystražné upozorněni
	Nebezpečí vycházející z elektrického na- pětí
	Nebezpečí výbuchu
	Nebezpečí pořezánl
	Nebezpečí rozdrcení

Относно този документ

Symbol nebezpeči Význam
	Nebezpečí spojené s horkymi povrchy
	Nebezpečí vycházejici ze silného elektrö-magnetického pole
	Nebezpečí z neionízujicího zářeni

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията, използвани в този документ, имат стандартизиран вид и структура.

ОПАСНОСТ

Вид и източник на опасността!

Възможни последици от неспазване на предупредителното известие.

• Мерки и забрани, които премахват опасността

Следният пример показва предупреждение, което предупреждава за опасност от токов удар при докосване на части под напрежение. Посочена е мярка за предотвратяване на риска.

ОПАСНОСТ

Опасност от нараняване от електрически ток при докосване на части под напрежение!

Смърт от електрически ток

• Изключете уреда от захранването поне 60

секунди преди започване на ремонт.

1.2.4 Общи символи

В този документ са използвани следните общи символи:

Obecný symbol Význam
i	Uvedeni zviástnlo tipu (text nebo grafické vyjädfeni)
j	Uvedeni jegnoduchého tipu (pouze text)
k	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojú
	Uvedeni požadovaných podmínek
	Uvedeni podmínty (když, pak atd.)
	Uvedeni vysledku
Start Uvedeni klávesy nebo tlacitka
[00123456] Uvedeni Čísla materiálu
Status Uvedeni zobrazeného texlu / okna (naukazateli spotřebiče)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар при допир с части под напрежение!

Грешки при ремонт на електрически компоненти могат да доведат до токов удар! - Изключете уреда от мрежата поне 60 секунди преди започване на работа. - След ремонта оставете да се извърши проверка за безопасност съгласно VDE 0701 или специфичните разпоредби на страната.

Опасност от нараняване с остри ръбове!

Използвайте защитни ръкавици.

Опасност от смачкване по време на ремонт, поддръжка, отстраняване на неизправности и обслужване от тежки и подвижни части

Използвайте защитни обувки. Осигурете тежките части срещу падане. Не докосвайте подвижни части.

Опасност от гледна точка на безопасността / функцията на уреда!

• Използвайте само оригинални резервни части. Опасност от повреда на електростатично чувствителни части (електростатичен разряд)! Не докосвайте модули, включително и съединители.

Инструменти и помощни средства

Oznaceni Detaily Şimky
Šroubovák torx T20s otvorem[00340764]	100 mm, pro šrouby s pojistnámkolikem
Šroubovák torx T15	Délka 80 mm
Plochy šroubovák Čepel 10 mm x 1,6 mm x200 mm
Jehlové klesté[00340871]	Délka: 200 mm, rovné

Ремонт

4.1 Смяна на горния плот

Изискване:

Уредът е изключен от захранването. Уредът е свободно достъпен.

4.1.1 Сваляне на горния плот

1. Отстранете двата винта от задната страна (1) (по избор).
2. Натиснете двете ключалки, разположени под горния плот, нагоре (2).

1. Леко повдигнете предната част на горния плот (3).
2. Избутайте горния плот назад (4).
3. Свалете горния плот.

4.1.2 Монтаж на горния плот

1. Поставете задната част на работния плот в направляващите шини с помощта на предпазните скоби (1).

1. Преместете горния плот напред (2).
2. Натиснете предната част на горния плот надолу, докато двете ключалки щракнат чуто на мястото си (3).
3. Opet zarsoubujte dva srouby (4) (volitelne).

Oprava

4.2 Монтаж на системата за чаши

Изискване:

От уреда е отстранена приставката за чаши.

4.2.1 Монтаж на контейнера за таблетки при модел 86 см

Специални инструменти:

Контейнер за таблетки [00614935] Държач за чаши [00618565] 1. Поставете контейнера за таблетки в отделението на кошницата. 2. Центрирайте и щракнете контейнера на правилното място.

4.2.2 Монтаж на държача за чаши

Специални инструменти:

Контейнер за таблетки [00614935] Държач за чаши [00618565]

Държачът за чаши може да се сгъне, ако е необходимо. Ограничителят на ъгъла предотвратява натрупването на вода от долната страна на чашата. За високи чаши препоръчваме да оставите държача за чаши сгънат. Ако горните кошници са оборудвани с допълнителна пластмасова вложка, тя трябва първо да се отстрани.

1. Отстранете пластмасовата вложка.

1. Щракнете държача за чаши на правилното място.

1. Сгънете държача.

Ремонт

1. Поставете съда, който искате да измиете.

4.2.3 Монтаж на парна вложка

Специални инструменти:

Резервоар за таблетки [00614935] Държач за чаши [00618565]

Поставете парната вложка с краищата под системата за коса.

Ремонт

4.3 Смяна на чекмеджето varioDrawer

4.3.1 Изваждане на чекмеджето varioDrawer

1. Огънете капаците на дръжката навътре.

1. Извадете дръжката нагоре.
2. Изщракнете пластмасовите странични вложки навън и ги избутайте нагоре от рамката.

Ремонт

1. Внимателно огънете зъбците на водещата шина навън.

1. Издърпайте сгъваемите щифтове навън от зъбците.
2. Изщракнете цялата метална рамка от държача.

1. Избутайте металната рамка навън от шините.

4.3.2 Монтаж на чекмеджето varioDrawer

Монтажът се извършва в обратен ред.

Ремонт

4.4 Смяна на пръскащите рамена

4.4.1 Изваждане на пръскащото рамо

1. Развийте горното пръскащо рамо (1) и го извадете, като го издърпате надолу (2).

1. Извадете долното пръскащо рамо, като го издърпате надолу.

4.4.2 Монтаж на пръскащото рамо

1. Поставете долното разпръскващо рамо. Разпръскващото рамо ще щракне на мястото си.
2. Поставете горното разпръскващо рамо и го закрепете здраво на мястото му.

Ремонт

4.5 Смяна на филтъра

4.5.1 Изваждане на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтриращата система (2).

Внимавайте да не попаднат чужди предмети в шахтата.

1. Извадете микрофилтъра, като го издърпате.

4.5.2 Монтаж на филтъра

1. Сглобете филтриращата система. Уверете се, че фиксиращите ключалки на грубия филтър са щракнали на мястото си.
2. Поставете филтриращата система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че двете стрелки съвпадат.

Ремонт

4.6 Монтаж на разпръскващата глава за тави

1. Извадете горната кошница.
2. Поставете разпръскващата глава за тави в държача (1) и я завъртете надясно (2).

Oстърковската глава за ламарини щраква на мястото си.

Ремонт

4.7 Смяна на захранващия кабел

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Уредът е свободно достъпен.

4.7.1 Изваждане на захранващия кабел

• Внимателно движете щепсела на захранващия кабел нагоре и надолу и го извадете от гнездото.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на мрежовия контакт

Опасност от пожар

Натиснете захранващия кабел докрай, докато щракне.

Поставете щепсела на захранващия кабел в мрежовия контакт, докато щракне чуто на мястото си.

Ремонт

4.8 Смяна на капака на отделението за препарат

За изпаряване можете да използвате малка отвертка.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Вратичките са отворени. Кришката на отделението за перилен препарат е отворена.

4.8.1 Отстраняване на капака на отделението за перилен препарат

1. Преместете капака на отделението за перилен препарат с 5 mm.
2. Извадете долната страна на капака на отделението за перилен препарат от водачите и изплъзнете горната страна на капака навън.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на дозиращия блок (1).

1. Поставете късия край на пружината в монтажния отвор на капака на отделението за перилен препарат (2).
2. Натиснете капака в дозиращия блок (3).

4.8.3 Монтаж на капака на отделението за перилен препарат

1. В положение 5 mm преди пълното отваряне поставете капака на отделението за перилен препарат върху водещите шини от едната страна. С леко усилие натиснете противоположния край във водещите шини.
2. Проверете функционирането на капака на отделението за перилен препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Изискване:

Кофата е извадена. Филтрите са отстранени → 96

4.9.1 Отстраняване на капака на помпата за отпадни води

1. Изцедете цялата вода.

При необходимост използвайте гъба.

1. Развийте капака на помпата с отвертка и го хванете за дистанционера.

1. Повдигнете капака на помпата наклонено навътре и го отстранете.

4.9.2 Монтаж на капака на помпата за отпадни води

Поставете капака на помпата (1) и го натиснете (2).

Капакът на помпата ще щракне на мястото си.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Уредът е свободно достъпен. За свободностоящи уреди: горният капак е свален. → 90

4.10.1 Демонтаж на страничния панел

1. Отстранете винтовете (1) от страничния панел.

Фиг. 1. Напълно вграден уред

1. Наклонете страничния панел нагоре и навън (2).
2. Спуснете страничния панел и го издърпайте от водача на основата (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в жлеба на основата (1).

Фиг. 2: Напълно вграден уред

1. Натиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтовете (3).

Ремонт

4.11 Смяна на външните врати

Изискване:

Според електрическото захранване. Уредът е изключен от водоснабдяването.

4.11.1 Изваждане на външните вратички

Отстранете винтовете, описани в следващите стъпки.

1. Отворете вратичките.
2. Отстранете четирите винта.

3

Задръжте вратичката от едната страна.

Отстранете двата винта.

ВНИМАНИЕ!

4.11.2 Монтаж на външните вратички

Кабели, които не са правилно поставени или не са обезопасени! Повреда на кабелите

Поставете кабелите и ги обезопасете в подходящо положение с лепенка.

Ремонт

Изискване:

Изолационният кант е правилно поставен и закрепен от вътрешната страна на външните вратички. На външните вратички са монтирани панти. 1. Затворете вътрешните вратички, без да ги закопчавате. 2. Натиснете външните вратички нагоре под контролния панел (1).

1. Притиснете външните врати към вътрешните врати и ги задръжте (2).

4

Свържете вратите от едната страна.

Отворете вратите и ги закрепете с два винта (метални винтове 4 x 11 mm).

5. Закрепете външните врати с четири винта (метални винтове 4 x 11 mm).

Ремонт

4.12 Смяна на контролния панел

Ако някой от управляващите модули е дефектен, целият контролен панел трябва да се смени.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външните врати са отстранени. Външните врати са отстранени (напълно вграден/вграден уред).

4.12.1 Отстраняване на контролния панел

1. Разкачете електрическите връзки на контролния панел и сензора за ниско ниво на препарата (1,2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратите на уреда.
3. Закрепете контролния панел, за да не падне (го задръжте).
4. Отстранете винтовете.

1. Отстранете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4 x 16 mm.

Монтажът се извършва в обратен ред.

Ремонт

4.13 Ремонт на пружините на вратичките

1. Отстранете капака на кабелния канал.

2.1. Отворете леко вратичките (1).

1. Поставете жлеба в основата (2).
2. Затворете бавно вратичките (3).

Кабелната система автоматично се премества към пантата на вратичките.

Ремонт

3.1. Затваряне на вратичката (4).

1. Преместете дръжката назад и освободете заключването на вратичката (5).
2. Отворете вратичката (6).

1. Повторете процеса от другата страна на уреда.

Ремонт

4.14 Смяна на долния панел

Крачетата са идентични и могат да се разменят произволно.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външните врати са свалени. Външните врати са свалени (напълно вграден/интегриран уред).

4.14.1 Сваляне на долния панел

1.

Неправилно сваляне.

Ако свалите долния панел отстрани и го махнете, и двата държателя могат да се счупят. Ако е повреден само един държател, можете да размените страните, тъй като двата държателя са идентични.

Препоръчваме да поставите предмет под предната странична част на уреда, за да се улесни свалянето на долния панел с крачетата.

1. Развийте винтовете (1) и освободете ключалката, като я натиснете.

3. Повдигнете панела.

1. Отстранете крачетата, като ги издърпате напред (1).

4.14.2 Монтаж на долния панел

1. Монтирайте крачетата.
2. Закрепете долния панел в горната му част (1) и го натиснете, докато чуете щракване в правилната позиция (2).

Ремонт

4.15 Смяна на гнездовата платка в основата

Гнездовата платка е разположена в долната предна част.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Предната страна на мебелта (по избор) е отстранена. Външните врати са извадени. Външните врати са извадени (напълно вграден/вграден уред). Долният панел е отстранен (по избор), →108

4.15.1 Отстраняване на гнездовата платка в основата

1. Отстранете двата винта (1).

1. Освободете ключалките (2).
2. Внимателно наклонете плъзгащата се плоча напред (1).

4.

В зависимост от модела, щепселът EmotionLight може да остане свързан към основата.

Освободете щепсела от ключалката и го издърпайте назад (по избор) (2).

4.15.2 Монтаж на плъзгащата се плоча в основата

Монтажът на плъзгащата се плоча се извършва в обратен ред.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба е разположена в долната част на уреда, отпред.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Предната страна на мебелта е отстранена (по избор). Външните врати са извадени. Долният панел е отстранен (по избор). →108 Плъзгащата се плоча в основата е отстранена. →109

4.16.1 Отстраняване на преливния отток

Остатъчна вода

• След отстраняване на изпускателния маркуч може да изтече остатъчна вода. Съберете водата или я изсмучете от дъното на уреда.
• Отстранете ключалката от горната страна (1, 2).

1. Освободете ключалката отгоре.

3.1. Под металния държач поставете отвертка (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Извадете преливната тръба.

4.16.2 Монтаж на преливната тръба

Повреда от вода при неправилен монтаж на преливната тръба! Долната част на преливната тръба поставете правилно в релсите на канала на основата. Горната част на преливната тръба щракнете правилно на мястото ѝ.

1. Поставете преливната тръба (1).
2. Вкарайте преливната тръба в уплътнението (2).
3. Натиснете преливната тръба в релсите на уплътнението (3).
4. Поставете преливната тръба с най-голяма точност (4).
5. Затворете преливната тръба (5).

Ремонт

1. Проверете лявата и дясната страна на монтажа. 3. Проверете правилното поставяне.

1. Затворете металната скоба от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешните вратички

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.17.1 Изваждане на вътрешните вратички

1. Отстранете винтовете (1). 2. Извадете вътрешните вратички нагоре (2).

4.17.2 Монтаж на вътрешните вратички

1. Издърпайте уплътнението на вратичките напред.
2. Поставете вътрешните вратички зад уплътнението. 3. Затворете вътрешните вратички.
3. Издърпайте тесните врати нагоре. Натиснете лостовете нагоре.
4. Преместете пантата на вратата нагоре.
5. Закрепете пантата на вратата с винтове.
6. Монтирайте вътрешните врати на пантата.
7. Закрепете вътрешните врати с винтове.

Ремонт

4.18 Смяна на пантите на вратите

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничният панел е отстранен. →101 Външните врати са извадени. Вътрешните врати са отстранени. Контролният панел е отстранен. →105 Пружините на вратите са обезопасени. →106 Долният панел е отстранен. →108 Плъзгащата се поставка в основата е отстранена. →109 Преливният канал е отстранен. →110

4.18.1 Отстраняване на пантите на вратите

1. С помощта на отвертка разхлабете ключалката (1).
2. Издърпайте пантата напред (2).

1. Освободете заземяващия кабел на завесата на вратата.

4.18.2 Монтаж на завесата на вратичката

ОПАСНОСТ

Опасност от токов удар при допир до части под напрежение! При неквалифициран ремонт съществува опасност от смъртоносен токов удар.

▷ Ремонтът на електрически уреди трябва да се извършва само от квалифициран електротехник. - След ремонта оставете уреда за проверка за безопасност съгласно VDE 0701 или специфичните разпоредби на страната.

Ремонт

1. Поставете завесата (1) в уреда.
2. Натиснете бутона (2) надолу, така че да влезе в гнездото.

2.

Липсващото заземяване може да доведе до потенциал на електрическата мрежа върху вратата.

Извършете заземяване.

Ремонт

4.19 Смяна на (долното) уплътнение на вратата

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външните врати са извадени. Дъската с контакти в основата е отстранена. →109 Долният панел е отстранен (по избор). →108 Пружините на вратата са отстранени. Контролният панел е отстранен. Държачът на кабелния сноп вдясно долу е отстранен.

4.19.1 Изваждане на уплътнението на вратата

1. От долното уплътнение на вратата извадете държащите скоби (1, 2).

1. Изключете преливния отток.

3. Извадете преливния улей.

Ремонт

1. От гофрираните врати извадете долното уплътнение.

4.19.2 Монтаж на уплътнението на вратата

1. Заедно с уплътнението на вратата поставете уплътнителните затвори отляво и отдясно на уплътнителния лист.

1. В гофрираните врати поставете уплътнението със затварящата клапа.
2. Закрепете уплътнението на вратата с две държащи скоби.

Ремонт

4.20 Смяна на (горното) уплътнение на вратичката

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.20.1 Изваждане на уплътнението на вратичката

Извадете уплътнението от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратичката

Преди монтажа уплътнението на вратичката трябва да бъде скъсено до правилната дължина. Тя е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Подгответе съответното уплътнение на вратичката.
2. Уверете се в правилната монтажна позиция на профила на уплътнението.

1. Бялата точка трябва да съвпада с лентата на уплътнителната лайстна.

4

Уплътнението не трябва да бъде нагънато или опънато в ъглите. Уплътнението е срязано под прав ъгъл в краищата и отпред се стеснява към долната част на резервоара.

Поставете края на уплътнението право напред под вътрешната вратичка. Уплътнението трябва да приляга възможно най-плътно към страната на резервоара.

Правилно монтирано уплътнение на вратичката:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира в горната предна външна част на резервоара за промиване.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Горният панел е отстранен (по избор). Десният страничен панел е отстранен (по избор).→101

4.21.1 Отстраняване на EmotionLight

1. Освободете заключващата кука отзад (1).

1. Издърпайте държача нагоре (2).
2. Издърпайте щепсела на конектора (вдясно долу на предната страна на уреда).
3. Разкачете електрическата връзка от захранващия модул.

1. Отстранете EmotionLight от уреда.

4.21.2 Монтаж на EmotionLight

1. Поставете държача в рамката на резервоара за промиване (1).

Ремонт

1. Затегнете придържащия винт (2).

3

Монтирайте кабела от долната дясна страна.

Ремонт

Фиг. 3: Плоски кабели 4. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight

TimeLight се сменя само като цяло. Модулът TimeLight е закрепен към задната част на гнездовата платка в основата.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Долният панел е отстранен. → 108 Гнездовата платка в основата е отстранена и обърната. 109

4.22.1 Изваждане на TimeLight

1. Огънете леко фиксаторите (1) навън.

1. Издърпайте модула TimeLight нагоре от водещите шини (2).

4.22.2 Монтаж на TimeLight

1. Огънете фиксаторите (1) обратно.

1. Монтирайте модула TimeLight към водещите листове (2).
2. Свържете електрическото захранване.

Ремонт

4.23 Смяна на осветлението на процепа

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външните врати са демонтирани. Контролният панел е отстранен.

4.23.1 Изваждане на осветлението на процепа

1. Освободете ключалката (1).
2. Разкачете електрическото захранване от работния модул (2).

2.1. Освободете задния държач (1).

2. Извадете светлинното влакно (2).

Ремонт

3.1. Освободете задния държач (1).

1. Повдигнете платката с държача и я извадете от рамката на работния модул (2).

4.23.2 Монтаж на осветлението на процепа

1. Поставете държача на платката в рамката на работния модул.

1. Закрепете го с щракване.

1. Поставете оптичното влакно и го закрепете с щракване.

1. Свържете проводника към работния модул.

Съвет за ремонт - Съдомиялна машина

1.1 Важна информация 127

1.1.1 Предназначение 127 1.2 Обяснение на символите 127 1.2.1 Нива на опасност 127 1.2.2 Символи за опасност 127 1.2.3 Структура на предупрежденията 128 1.2.4 Общи символи 128

Безопасност 129

2.1 Общи указания за безопасност 129

2.1.1 Всички домакински уреди 129

Инструменти и помощни средства 130

Ремонт 131

4.1 Смяна на горната плоча 131

4.1.1 Отстраняване на горната плоча 131 4.1.2 Монтиране на горната плоча 131

4.2 Монтиране на системата за съдове 132

4.2.1 Монтиране на поставка за таблетки за миене на съдове за модела с височина 86 см.. 132 4.2.2 Монтиране на клипсове за чаши 132 4.2.3 Монтиране на вложка за готвене на пара 133

4.3 Смяна на varioDrawer 134

4.3.1 Отстраняване на varioDrawer 134 4.3.2 Монтиране на varioDrawer 135

4.4 Смяна на разпръскващите рамена 136

4.4.1 Отстраняване на разпръскващото рамо.. 136 4.4.2 Монтиране на разпръскващото рамо 136

4.5 Смяна на филтрите 137

4.5.1 Отстраняване на филтъра 137 4.5.2 Монтиране на филтъра 137

4.6 Монтиране на дюзата за пръскане на тавата за печене 138

4.7 Смяна на захранващия кабел 139

4.7.1 Прекъсване на захранващия кабел. 139 4.7.2 Свързване на захранващия кабел 139

4.8 Смяна на уплътнението 140

4.8.1 Отстраняване на уплътнението 140 4.8.2 Поставяне на пружината 140 4.8.3 Монтиране на уплътнението 140

4.9 Смяна на капака на помпата за отпадни води 141

4.9.1 Отстраняване на капака на помпата за отпадни води 141 4.9.2 Монтиране на капака на помпата за отпадни води 141

4.10 Смяна на страничния панел 142

4.10.1 Отстраняване на страничния панел 142 4.10.2 Монтиране на страничния панел 143

4.11 Смяна на външната врата 144

4.11.1 Отстраняване на външната врата 144 4.11.2 Монтиране на външната врата 144

4.12 Смяна на контролния панел 146

4.12.1 Отстраняване на контролния панел 146 4.12.2 Монтиране на контролния панел 146

4.13 Закрепване на пружините на вратата 147

4.14 Смяна на цокъла 149

4.14.1 Отстраняване на цокъла 149 4.14.2 Монтиране на цокъла 149

4.15 Смяна на основата 150

4.15.1 Отстраняване на основата 150 4.15.2 Монтиране на основата 150

4.16 Смяна на преливната тръба 151

4.16.1 Отстраняване на преливния улей 151 4.16.2 Монтиране на преливната тръба 152

4.17 Смяна на вътрешната врата 154

4.17.1 Отстраняване на вътрешната врата 154 4.17.2 Монтиране на вътрешната врата 154

4.18 Смяна на пантата на вратата 155

4.18.1 Отстраняване на пантата на вратата 155 4.18.2 Монтиране на пантата на вратата 155

4.19 Смяна на (долното) уплътнение на вратата 157

4.19.1 Отстраняване на уплътнението на вратата 157 4.19.2 Монтиране на уплътнението на вратата 158

4.20 Смяна на (горното) уплътнение на вратата 159

4.20.1 Отстраняване на уплътнението на вратата 159 4.20.2 Монтиране на уплътнението на вратата 159

4.21 Смяна на emotionLight 160

4.21.1 Отстраняване на emotionLight 160 4.21.2 Монтиране на emotionLight 160

4.22 Смяна на timeLight 163

4.22.1 Отстраняване на timeLight 163 4.22.2 Монтиране на timeLight 163

4.23 Смяна на Gap illumination 164

4.23.1 Отстраняване на Gap illumination 164 4.23.2 Монтиране на Gap illumination 165

● Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези инструкции за ремонт помагат на клиента сам да ремонтира уреди в съответствие с действащото законодателство за екологичен дизайн (от 03/2021).

Те съдържат информация за това как се сменят определени резервни части, включително предупреждения и рискове.

Свържете се с обслужването на клиенти при въпроси. Поемаме отговорност за щети само ако инструкциите за ремонт са напълно правилно спазени.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на предупреждение се състоят от символ и сигнална дума. Сигналните думи показват тежестта на опасността.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvor-lige kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness re køstelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medfør materiel be-skadigelse.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които дават индикация за вида на опасността.

В този документ се използват следните символи за опасност:

Faresymbol Betydning
!	Generel advarselsmeddeelse
	Fare for elektrisk spænding
	Eksplionsfare
	Fare for at skære sig

● Относно този документ

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизирана структура.

ОПАСНОСТ

Вид на опасността и

Възможни последици, ако опасността/предупреждението бъде игнорирано.

Мерки и забрани за предотвратяване на опасността.

Следните примери показват предупреждение, което предупреждава за електрически удар поради части под напрежение. Мярката за избягване на опасността е посочена.

ОПАСНОСТ

Опасност от електрически удар поради части под напрежение!

Смърт при електрически удар

• Изключете уреда от захранването поне 60 секунди, преди да започнете ремонт.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Generelt symbol Betydning
i	Angivelse af et saerligt tip (tekst og/eller grafik)
j	Angivelse af etsimpelt tip (kun tekst)
k	Angivelse af et link til en videotutorial
l	Angivelse af nødvendige værktøjer
o	Angivelse af kraevede forudsætninger
p	Angivelse af en betingelse (hvis..., sä...)
q	Angivelse af et��at
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/ét vist vindue (i apparatusets display)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от електрически удар поради части под напрежение!

• Грешки при ремонт, които засягат електрически компоненти, могат да причинят електрически удар!
• Изключете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа. След ремонта извършете тест за безопасност съгласно VDE 0701 или националните разпоредби.

Опасност от нараняване поради остри ръбове!

Носете защитни ръкавици.

Опасност от притискане по време на ремонт, поддръжка, отстраняване на неизправности и обслужване поради тежки и подвижни компоненти.

Носете предпазни обувки. Осигурете тежките компоненти срещу падане. Поставете клинове в подвижните компоненти.

Опасност за безопасността/функционирането на уреда!

Използвайте само оригинални резервни части. Опасност от повреда на електростатично чувствителни компоненти (електростатични разряди)! Не докосвайте модулите, включително съединенията и печатните пътеки.

Инструменти и помощни средства

Betegnelse Detalje	Billeder
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Skruetrækker Torx T15	Længe 80 mm
Kærvskruetærkæker B	lad 10 mm x 1,6 mm x 200 mm	①
Nåletænger [00340871]	Længe: 200 mm, lige

Ремонт

4.1 Смяна на плот

Предварителна настройка:

Уредът е изключен от захранването. Има свободен достъп до уреда.

4.1.1 Отстраняване на горния панел

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете двете заключващи дръжки под горния панел нагоре (2).

1. Повдигнете леко горния панел отпред (3).
2. Избутайте горния панел назад (4).
3. Отстранете горния панел.

4.1.2 Монтаж на горния панел

1. Поставете задната част на горния панел във втулките с помощта на държащите скоби (1).

1. Избутайте горния панел напред (2).
2. Натиснете предната част на горния панел надолу, докато двете заключващи дръжки щракнат чуваемо на място (3).
3. Затегнете двата винта (4) (по избор).

Ремонт

4.2 Монтаж на системата за кошници

Предварителна настройка:

Съответната кошница е отстранена от уреда.

4.2.1 Монтаж на поставка за таблетки за миене на 86 cm модела

Необходими инструменти:

Ръководство за поставка за таблетки [00614935] Клипс за чаши [00618565] 1. Поставете поставката за таблетки наклонено отпред на кошницата. 2. Центрирайте и щракнете поставката на място.

4.2.2 Монтаж на клипс за чаши

Необходими инструменти:

Ръководство за поставка за таблетки [00614935] Клипс за чаши [00618565]

Когато миете чаши, клипсът за чаши може да се сгъне нагоре. Допълнителният ъгъл намалява събирането на вода на дъното на чашите. В случай на високи чаши препоръчваме да оставите клипса сгънат надолу. Ако горната кошница има опционална пластмасова вложка, тя трябва първо да се отстрани.

1. Отстранете пластмасовата вложка.

1. Щракнете клипса за чаши на място.

1. Сгънете клипса нагоре.

Ремонт

1. Поставете предметите, които ще се мият.

4.2.3 Монтаж на вложка за пара Необходими инструменти:

Затегнете вложката на уреда за готвене с крайните части под системата на кошницата.

Ремонт

4.3 Смяна на varioDrawer

4.3.1 Отстраняване на varioDrawer

1. Огънете дръжките навътре.

1. Отстранете дръжката нагоре.
2. Натиснете пластмасовите странични вложки навън и ги натиснете нагоре, за да излязат от рамката.

Ремонт

1. Внимателно огънете водещите щифтове навън.

1. Издърпайте сгъваемите държачи от щифтовете.
2. Натиснете металната рамка от държачите отпред.

1. Избутайте металната рамка назад от облицовката.

4.3.2 Монтаж на varioDrawer

Монтира се в обратен ред.

Ремонт

4.4 Смяна на спрей-рамената

4.4.1 Отстраняване на спрей-рамото

1. Развийте горното спрей-рамо (1) и го издърпайте надолу, за да го отстраните (2).

1. Издърпайте долното спрей-рамо нагоре, за да го отстраните.

4.4.2 Монтаж на спрей-рамото

1. Поставете долното спрей-рамо, докато спрей-рамото щракне на място.
2. Поставете горното спрей-рамо и го завийте сигурно на място.

Ремонт

4.5 Смяна на филтъра

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Проверете дали в съда не са паднали чужди предмети.

1. Издърпайте микрофилтъра надолу, за да го отстраните.

4.5.2 Монтаж на филтрите

1. Сглобете отново филтърната система. Уверете се, че фиксиращите куки на грубия филтър щракват на място.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките съвпадат.

Ремонт

4.6 Монтаж на главата на пръскачката за тави

1. Отстранете горната кошница.
2. Поставете главата на пръскачката за тави в държача (1) и я завъртете надясно (2).

Главата на пръскачката за тави щраква на място.

Ремонт

4.7 Смяна на захранващия кабел

Предварителна настройка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Има свободен достъп до уредите.

4.7.1 Прекъсване на захранващия кабел

Внимателно движете щепсела на захранващия кабел нагоре и надолу и го извадете от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на мрежовата връзка!

Опасност

Поставете захранващия кабел, докато щракне на място.

Поставете щепсела на захранващия кабел в контакта, докато щракне audible.

Ремонт

4.8 Смяна на сапуненото отделение

Може да се използва плоска отвертка като помощен инструмент.

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратата е отворена. Сапуненото отделение е отворено.

4.8.1 Отстраняване на сапуненото отделение

1. Приберете сапуненото отделение с 5 мм.
2. Повдигнете капака на сапунения дозатор отдолу от водещите релси и го извадете отгоре от водещите релси.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на дозаторния блок (1).

1. Поставете късия край на пружината в монтажния отвор на капака на сапунения дозатор (2).
2. Натиснете капака в дозаторния блок (3).

4.8.3 Монтиране на капака на сапунения дозатор

1. Поставете едната страна на капака на сапунения дозатор 5 mm в водещите релси за напълно отворената позиция. Натиснете противоположната страна във водещите релси с внимателна сила.
2. Проверете функционирането на капака на сапунения дозатор.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Предварителна настройка:

Кошът е отстранен. Филтрите са отстранени.→137

4.9.1 Отстраняване на капака на помпата за отпадни води

1. Изпразнете цялата вода.

Използвайте гъба, ако е необходимо.

1. Разхлабете капака на помпата с помощта на лъжица и го хванете за напречната част.

1. Повдигнете капака на помпата навътре под ъгъл и го отстранете.

4.9.2 Монтаж на капака на помпата за отпадни води

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата щраква на място.

Ремонт

4.10 Смяна на страничния панел

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Има свободен достъп до уредите. Свободностоящи уреди: Горната плоча е отстранена. → 131

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фиг. 1: Напълно вграден

1. Наклонете леко страничния панел навън отгоре (2).
2. Спуснете страничния панел и го издърпайте от долния съд (3).

Ремонт

4.10.2 Монтаж на страничен панел

1. Поставете страничния панел в долния съд (1).

Фиг. 2: Напълно вграден

2. Притиснете страничния панел към уреда (2). 3. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външната врата

Отстранете само винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3.

Задръжте вратата, като я хванете от едната страна.

Отстранете двата винта.

4.11.2 Монтаж на външната врата

ВНИМАНИЕ!

Кабелите не са поставени правилно или не са закрепени! Повреда на кабелния канал

Поставете кабелите и ги закрепете на място с лепяща лента.

Ремонт

Предварителна настройка:

Изолационният флис е поставен правилно и закрепен от другата страна на външната врата. Пантите са поставени във външната врата. 1. Затворете вътрешната врата, без да я оставяте да застопори. 2. Натиснете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте там (2).

4

Задръжте вратата, като я държите от едната страна.

Отворете вратата и я закрепете с два винта (4 x 11 мм метални винтове).

1. Закрепете външната врата с четири винта (4 x 11 мм метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако един оперативен модул е дефектен, трябва да се смени целият оперативен панел.

Предварителна настройка:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден).

4.12.1 Отстраняване на оперативния панел

1. Изключете електрическите връзки от оперативния панел и сензора за ниско ниво на препарата (1, 2).

1. Изключете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Задръжте оперативния панел, за да предотвратите падането му (хванете го).
4. Отстранете шестте винта.

1. Отстранете оперативния панел.

4.12.2 Монтаж на оперативния панел

Използвайте винтове с размери 4 x 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Извадете капака на кабелния канал.

2.1. Отворете вратата леко (1).

1. Закрепете езичето в долния съд (2).
2. Затворете вратата (3) бавно.

Кабелната система автоматично се поставя върху пантата на вратата.

Ремонт

3.1. Затворете вратата леко (4).

1. Преместете езичето назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете процедурата отново от другата страна на уреда.

Ремонт

4.14 Смяна на цокъла

Крачетата са идентични и могат да се разменят.

Предварителна настройка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/интегриран).

4.14.1 Отстраняване на цокъла

1.

Неправилно отстраняване. Ако цокълът се разхлаби отстрани и се отстрани, двата скоби могат да се счупят. Ако е повредена само една скоба, може да се размени страната, тъй като скобите са идентични. Препоръчително е да поставите нещо под уреда отпред, за да облекчите натоварването върху цокъла с краката.

1. Поставете отвертка в отворите (1) и освободете ключалката, като натиснете надолу.

1. Повдигнете цокъла.
2. Отстранете крачетата напред (1).

4.14.2 Монтаж на цокъла

1. Поставете крачетата.
2. Поставете цокъла отгоре (1) и го натиснете надолу, докато щракне осезаемо на място (2).

Ремонт

4.15 Смяна на цокълната плоча

Сокелната плоча е разположена в долната област на предната страна.

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Мебелният панел (по избор) е отстранен. Вратата е отстранена. Вратата е отстранена (напълно вграден/вграден). Цокълът е отстранен (по избор).→149

4.15.1 Отстраняване на сокелната плоча

1. Отстранете двата винта (1).

1. Деактивирайте заключващите елементи (2).
2. Наклонете внимателно сокелната плоча напред (1).

4.

В зависимост от моделната серия, щепселът за emotionLight все още е прикрепен към цокъла.

Освободете щепсела от заключващия език и го издърпайте назад (по избор) (2).

4.15.2 Монтаж на сокелната плоча

Монтирайте сокелната плоча в обратен ред.

Ремонт

4.16 Смяна на преливния маркуч

Преливният маркуч е разположен в долната зона отпред на уреда.

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Мебелният панел е отстранен (по избор). Вратата е отстранена. Цокълът е отстранен (по избор), →149 Основната плоча е отстранена. →150

4.16.1 Отстраняване на преливния маркуч

Остатъчна вода

Когато дренажният маркуч е отстранен, може да изтече остатъчна вода. - Съберете водата или я отстранете от дъното с помпа.

1. Освободете заключващия механизъм отпред (1, 2).

1. Освободете заключващия елемент отпред.

3.1. Поставете отвертката под металната скоба (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Отстранете преливния маркуч.

4.16.2 Монтаж на преливния маркуч

Водна щета поради неправилен монтаж на преливния маркуч! Поставете преливния маркуч правилно в направляващата на дъното. Щракнете преливния маркуч правилно на място отпред.

1. Поставете преливната тръба (1).
2. Пъхнете преливната тръба в уплътнението (2).
3. Натиснете преливната тръба в направляващата на уплътнението (3).
4. Поставете внимателно преливната тръба (4).
5. Затегнете преливната тръба с клипса (5).

Ремонт

1. Проверете монтажа от лявата и дясната страна. 3. Проверете дали преливната тръба е закрепена здраво.

1. Затегнете металната скоба от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.17.1 Премахване на вътрешната врата

1. Отстранете винтовете (1). 2. Отстранете вътрешната врата нагоре (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешната врата върху пантата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтаж на вътрешната врата

1. Сгънете уплътнението на вратата към предната част.
2. Преместете вътрешната врата зад уплътнението.
3. Затворете вътрешната врата.
4. Сгънете уплътнението нагоре. Страничните части сочат нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Има свободен достъп до уредите. Страничният панел е отстранен. → 142 Външната врата е отстранена. Вътрешната врата е отстранена. Панелът за управление е отстранен. → 146 Вратите са закрепени. 147 Цокълът е отстранен. → 149 Плитъкът е отстранен. → 150 Преливният канал е отстранен. → 151

4.18.1 Отстраняване на пантата на вратата

1. Освободете заключващата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Освободете връзката на пантата.

4.18.2 Монтиране на пантата на вратата

Опасност от токов удар поради части под напрежение!

Опасност от токов удар при неправилен ремонт. Електрическите части трябва да се ремонтират от квалифицирани електротехници. След ремонта извършете тест за безопасност съгласно VDE 0701 или местните разпоредби.

Ремонт

1. Поставете пантата върху уреда (1).
2. Преместете защитния капак надолу (2), докато не влезе в зацепване с уреда.

2.

Липсващо заземяване може да доведе до потенциал на напрежение върху вратата.

Установете заземяване.

Ремонт

4.19 Смяна на (долното) уплътнение на вратата

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Основната плоча е отстранена. →150 Первазът е отстранен (по избор).→149 Пружините на вратата са отстранени. Контролният панел е отстранен. Държачът на кабелния сноп долу вдясно е отстранен.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двата фиксиращи клипса на долното уплътнение на вратата (1, 2).

1. Освободете преливния канал.

1. Отстранете преливния канал.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Монтирайте държачите на уплътнението отляво и отдясно на шината с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителната лента във вътрешната врата.
2. Закрепете уплътнението на вратата с два фиксиращи клипса.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Уплътнението на вратата трябва да се изреже до правилната дължина преди монтажа. То е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящо уплътнение на вратата.
2. Уверете се, че позицията на монтаж на профила на уплътнението е правилна.

1. Бялата точка трябва да е на нивото на контактната повърхност на уплътнението.

4

Уплътнението трябва да бъде поставено без изкривявания и опънато в ъглите. Уплътнението се срязва под ъгъл в краищата и се вкарва в основата на съда отпред.

Крайното положение на уплътнението трябва да е равно спрямо предната част под вътрешната врата. Уплътнението трябва да приляга плътно към страната на съда.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на emotionLight

emotionLight се намира отгоре на външната предна част на миялния резервоар.

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Има свободен достъп до уредите. Горният панел е свален (по избор). Страничният панел от дясната страна е свален (по избор). →142

4.21.1 Отстраняване на emotionLight

1. Освободете заключващата кука на задната страна (1).

1. Отстранете държача нагоре (2).
2. Издърпайте щепсела от конектора (отдолу вдясно отпред на уреда).
3. Отстранете електрическата връзка от захранващия модул.

1. Отстранете emotionLight от машината.

4.21.2 Монтаж на emotionLight

1. Поставете държача в рамката на миялния резервоар (1).

Ремонт

1. Активирайте кабелния скоб (2).

3.

ЗАБЕЛЕЖКИ

Неправилен монтаж!

Повреда на кабела в областта около пантата.

Монтирайте кабела в областта около пантата (между плочата на пантата и резервоара за изплакване) по такъв начин, че да не може да бъде повреден от подвижни части.

Монтирайте кабела от дясната страна на вратата.

Ремонт

Фиг. 3: Плосък кабел

1. Поставете щепсела.

Ремонт

4.22 Смяна на timeLight

Сменяйте timeLight само като цял модул. Модулът timeLight е закрепен на задната страна на цокълната плоча.

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Первазът е отстранен. → 149 Основата е отстранена и обърната. → 150

4.22.1 Отстраняване на timeLight

1. Огънете заключващите елементи (1) леко навън.

1. Издърпайте light модула нагоре от водача (2).

4.22.2 Монтиране на timeLight

1. Огънете заключващите елементи (1) обратно.

1. Натиснете timeLight модула във водача (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на Gap illumination

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Контролният панел е отстранен.

4.23.1 Отстраняване на Gap illumination

1. Освободете куката (1).
2. Изключете електрическата връзка от модула за управление (2).

2.1. Освободете заключващата кука на гърба (1).

1. Отстранете оптичното влакно (2).

Ремонт

3.1. Освободете заключващата кука (1).

1. Повдигнете печатната платка с държача и я отстранете от рамката на модула за управление (2).

4.23.2 Монтаж на осветлението на пролуката

1. Поставете държача на печатната платка в рамката на модула за управление.

1. Затегнете го с щракване.

1. Монтирайте оптичното влакно и го затегнете с щракване.

1. Свържете кабела към модула за управление.

Информация за ремонт - съдомиялна машина

1 Относно този документ. 168

1.1 Важна информация 168

1.1.1 Цел 168 1.2 Обяснение на символите 168 1.2.1 Нива на опасност 168 1.2.2 Символи за опасност 168 1.2.3 Структура на предупрежденията 169 1.2.4 Общи символи 169

A Безопасност 170

2.1 Общи инструкции за безопасност 170

2.1.1 Всички домакински уреди 170

Инструменти и помощни средства 171

Ремонт. 172

4.1 Смяна на работния плот 172

4.1.1 Отстраняване на работния плот 172 4.1.2 Монтиране на работния плот 172

4.2 Инсталиране на кошници 173

4.2.1 Инсталиране на водач за модела 86 cm 173 4.2.2 Инсталиране на държач за чаши 173 4.2.3 Монтиране на вложка за готвене на пара 174

4.3 Смяна на varioDrawer 175

4.3.1 Отстраняване на varioDrawer 175 4.3.2 Монтиране на varioDrawer 176

4.4 Смяна на пръскащите рамена 177

4.4.1 Отстраняване на пръскащото рамо 177 4.4.2 Монтиране на пръскащото рамо 177

4.5 Смяна на филтрите 178

4.5.1 Премахване на филтъра 178 4.5.2 Монтиране на филтрите 178

4.6 Монтиране на пробника за мястото на печене 179

4.7 Смяна на захранващия кабел 180

4.7.1 Изваждане на щепсела от захранващия кабел 180 4.7.2 Вкарване на щепсела в захранващия кабел 180

4.8 Смяна на клапата за перилния препарат 181

4.8.1 Премахване на клапата за перилния препарат 181 4.8.2 Смяна на пружината 181 4.8.3 Монтиране на клапата за перилния препарат 181

4.9 Смяна на капака на помпата за отпадъчна вода 182

4.9.1 Премахване на капака на помпата за отпадъчна вода 182 4.9.2 Монтиране на капака на помпата за отпадъчна вода 182

4.10 Смяна на страничния панел 183

4.10.1 Премахване на страничния панел 183 4.10.2 Монтиране на страничния панел 184

4.11 Смяна на външната врата 185

4.11.1 Премахване на външната врата 185 4.11.2 Монтиране на външната врата 186

4.12 Смяна на командния панел 188

4.12.1 Премахване на командния панел 188 4.12.2 Монтиране на командния панел 188

4.13 Закрепване на вратата 189 4.14 Смяна на цокъла 191

4.14.1 Премахване на перваза 191 4.14.2 Монтиране на перваза 191

4.15 Смяна на основната плоча 192

4.15.1 Премахване на основната плоча 192 4.15.2 Монтиране на основната плоча 192

4.16 Смяна на преливната тръба 193

4.16.1 Премахване на преливния канал 193 4.16.2 Монтиране на преливната тръба 194

4.17 Смяна на вътрешната врата 196

4.17.1 Премахване на вътрешната врата 196 4.17.2 Монтиране на вътрешната врата 196

4.18 Смяна на пантата на вратата 197

4.18.1 Премахване на пантата на вратата 197 4.18.2 Монтиране на пантата на вратата 197

4.19 Смяна на (долното) уплътнение на вратата 199

4.19.1 Премахване на уплътнението на вратата 199 4.19.2 Монтиране на уплътнението на вратата 200

4.20 Смяна на (горното) уплътнение на вратата 201

4.20.1 Премахване на уплътнението на вратата 201 4.20.2 Монтиране на уплътнението на вратата 201

Информация за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 202

4.21.1 Премахване на EmotionLight 202 4.21.2 Монтиране на EmotionLight 202

4.22 Смяна на TimeLight 205

4.22.1 Премахване на TimeLight 205 4.22.2 Монтиране на TimeLight 205

4.23 Смяна на страничното осветление 206

4.23.1 Премахване на страничното осветление 206 4.23.2 Монтиране на страничното осветление 207

Относно този документ

1.1 Важна информация

1.1.1 Цел

С тези инструкции за ремонт клиентът се подпомага да ремонтира уредите си в съответствие с приложимите разпоредби за екологичен дизайн (от 03/2021 г.).

Те съдържат информация как определени резервни части могат да бъдат заменени, включително предупреждения и опасности.

При въпроси се свържете с отдела за обслужване на клиенти. Ние носим отговорност за щети само ако инструкциите за ремонт са изпълнени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на опасност са обозначени със символ и сигнална дума. Сигналната дума показва степента на опасност.

Таблица 1: Нива на опасност

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing Niet in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing Niet in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing Niet in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing Niet in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Символи за опасност

Символите за опасност са символични изображения, които дават индикация за вида на опасността.

В този документ се използват следните символи за опасност:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Относно този документ

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и структура.

ОПАСНОСТ

Вид на опасността и източник на опасността!

Възможни последици от пренебрегване на опасността / предупреждението

Мерки и забрани за предотвратяване на опасността.

В следващия пример е показано предупреждение, което предупреждава за електрически удар от части под напрежение. Посочена е мярката за избягване на опасността.

ОПАСНОСТ

Опасност от електрически удар от части под напрежение

Смърт от електрически удар

Изключете уреда от захранването поне 60 секунди, преди да започнете ремонт.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/of afbeelding)
f	Identificatie van een eenvoudige tip(tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / vstenster (in het display van het apparatusat)

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички домакински уреди

Опасност от електрически удар от части под напрежение!

• Грешки при ремонт на електрически компоненти могат да доведат до електрически удар! Изключете уреда от мрежата поне 60 секунди, преди да започнете работа. След ремонта извършете тест за безопасност съгласно VDE 0701 или местните разпоредби.

Опасност от нараняване от остри ръбове!

Носете защитни ръкавици.

Опасност от притискане по време на ремонт, поддръжка, отстраняване на неизправности и обслужване поради тежки и движещи се компоненти.

Носете защитни обувки. - Осигурете тежките компоненти срещу падане. Не поставяйте части от тялото в движещи се компоненти.

Опасност за безопасността / работата на уреда!

Използвайте само оригинални резервни части.

Опасност от повреда на чувствителни към електростатичен разряд компоненти (ESD)! Не докосвайте модулите, включително контактите и проводниците.

Инструменти и помощни средства

Benaming Details Afbeeldingen
Torx T20 schroe- vendraier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Torx T15 schroe- vendraier	Lengte 80 mm
Sleufschroeven- draaier	Kop 10 mm x 1,6 mm x 200 mm
Naaldtang [00340871]	Lengte: 200 mm,recht

Ремонт

4.1 Смяна на работния плот

Условие:

Уредът е изключен от захранването. Уредът е свободно достъпен.

4.1.1 Демонтаж на работния плот

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете двете ключалки под работния плот нагоре (2).

1. Повдигнете работния плот отпред (3).
2. Избутайте работния плот назад (4).
3. Отстранете работния плот.

4.1.2 Монтаж на работния плот

1. Заключете задната страна на работния плот в водачите с помощта на скобите (1).

1. Бутнете работния плот напред (2).
2. Натиснете предната страна на работния плот надолу, докато двете ключалки щракнат на мястото си (3).
3. Завъртете двата винта обратно (4) (по избор).

Ремонт

4.2 Инсталиране на кошови системи

Условие: Съответният кош е изваден от уреда.

4.2.1 Инсталиране на водач за модела 86 cm

Специални инструменти:

Водач [00614935] Държач за чаши [00618565]

1. Поставете водача диагонално на предната страна на коша.
2. Центрирайте водача и го щракнете на място.

4.2.2 Инсталиране на държач за чаши

Специални инструменти:

Водач [00614935] Държач за чаши [00618565]

За измиване на чаши, държателят за чаши може да се сгъне нагоре. Допълнителният ъгъл намалява събирането на вода на дъното на чашите. При високи чаши препоръчваме държателят за чаши да се сгъне надолу. Ако горните кошници имат опционална пластмасова вложка, тя трябва първо да се отстрани.

1. Отстранете пластмасовата вложка.

1. Поставете държателя за чаши на мястото му.

1. Сгънете държателя нагоре.

Ремонт

1. Поставете предметите за измиване.

4.2.3 Монтиране на вложката за пара

Специални инструменти:

Водач [00614935] Държател за чаши [00618565]

Затегнете вложката за пара с краищата под кошничната система.

Ремонт

4.3 Смяна на varioDrawer

4.3.1 Отстраняване на varioDrawer

1. Огънете дръжките на капаците навътре.

1. Отстранете дръжката отгоре.
2. Избутайте пластмасовите странични вложки навън и ги избутайте нагоре от рамката.

Ремонт

1. Внимателно огънете водачите навън.

1. Издърпайте сгъваемите точки от водачите.
2. Натиснете металната рамка отпред НАВЪН от държачите.

1. Избутайте металната рамка отзад от водача.

4.3.2 Монтиране на varioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на пръскащите рамена

4.4.1 Отстраняване на пръскащата ръка

1. Развийте горната пръскаща ръка (1) и я издърпайте надолу, за да я отстраните (2).

1. Отстранете долната пръскаща ръка, като я издърпате надолу.

4.4.2 Монтиране на пръскащата ръка

1. Поставете долната пръскаща ръка. Тя ще щракне на мястото си.
2. Поставете горната пръскаща ръка и я завъртете здраво на мястото ѝ.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър наляво (1) и отстранете филтърната система (2).

Проверете дали в оттичането не са попаднали чужди предмети.

1. Отстранете микрофилтъра, като го издърпате надолу.

4.5.2 Монтиране на филтрите

1. Сглобете филтърната система. Уверете се, че фиксиращите елементи на грубия филтър щракват на мястото си.
2. Поставете филтърната система в уреда и завъртете грубия филтър надясно. Уверете се, че стрелките съвпадат.

Ремонт

4.6 Монтиране на пробника за мястото на печене

1. Отстранете горната кошница.
2. Поставете пробника за мястото на печене в държача (1) и го завъртете надясно (2).

Пробникът за мястото на печене щраква на мястото си.

Ремонт

4.7 Смяна на захранващия кабел

Условие:

Уредът трябва да бъде изключен от електрическата мрежа. Уредът трябва да бъде изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изваждане на щепсела на захранващия кабел

Внимателно разклатете щепсела на захранващия кабел нагоре и надолу и го издърпайте от контакта.

4.7.2 Включване на щепсела на захранващия кабел

ВНИМАНИЕ!

Прегряване на мрежовата връзка!

Опасност от пожар

Включете щепсела на захранващия кабел плътно, докато щракне.

• Включете щепсела на захранващия кабел в контакта, докато щракне чуто на място.

Ремонт

4.8 Смяна на капачето на дозатора за перилен препарат

Може да се използва малка отвертка, за да се разхлаби.

Условие:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Вратата е отворена. Капачето на дозатора за перилен препарат е отворено.

4.8.1 Отстраняване на капачето на дозатора за перилен препарат

1. Плъзнете капачето на дозатора за перилен препарат с 5 mm навътре.
2. Извадете капачето на дозатора за перилен препарат отдолу от водачите и го извадете отгоре от водачите.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на дозатора (1).

1. Поставете късия край на пружината в монтажния отвор на капачето на дозатора за перилен препарат (2). 3. Натиснете капачето в дозатора (3).

4.8.3 Монтиране на капачето на дозатора за перилен препарат

1. Поставете капачето на препарата за миене на съдове 5mm преди напълно отворената позиция от едната страна в направляващите релси. Натиснете другата страна с малка сила в направляващите релси.
2. Проверете действието на капачето на препарата за миене на съдове.

Ремонт

4.9 Смяна на капака на помпата за отпадъчна вода

Условие:

Кошницата е отстранена. Филтрите са отстранени.→178

4.9.1 Отстраняване на капака на помпата за отпадъчна вода

1. Извадете цялата вода.

Използвайте гъба, ако е необходимо.

1. Отстранете капака на помпата с помощта на лъжица и го хванете за напречната част.

1. Повдигнете капака на помпата под ъгъл и го отстранете.

4.9.2 Монтиране на капака на помпата за отпадъчна вода

Поставете капака на помпата (1) и го натиснете надолу (2).

• Капакът на помпата щраква на мястото си.

Ремонт

4.10 Смяна на страничния панел

Условие:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. Уредът трябва да е свободно достъпен. За свободностоящи уреди: работният плот е отстранен. → 172

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фиг. 1: Напълно вграден

1. Наклонете страничния панел в горната част леко навън (2).
2. Преместете страничния панел надолу и го издърпайте от долния съд (3).

Ремонт

4.10.2 Монтиране на страничния панел

1. Поставете страничния панел в долния съд (1).

Фиг. 2: Напълно вграден

2. Притиснете страничния панел към уреда (2). 3. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Отстраняване на външната врата

Отстранявайте само винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3.

Хванете вратата от едната страна.

Отстранете двата винта.

Ремонт

4.11.2 Монтиране на външната врата

Условие:

Изолационният капак е правилно поставен и закрепен отвътре към външната врата. Пантите са поставени във външната врата. 1. Затворете вътрешната врата, без да я заключвате.

1. Натиснете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте (2).

4.

Задръжте вратата, като я хванете от едната страна.

Ремонт

Отворете вратата и я закрепете с два винта (4 x 11 mm метални винтове).

1. Закрепете външната врата с четири винта (4 x 11 mm метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако контролен модул е дефектен, трябва да се смени целият контролен панел.

Условие:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. Външната врата е отстранена (вградена/напълно вградена).

4.12.1 Отстраняване на контролния панел

1. Разкачете електрическите връзки на контролния панел и сензора за липса на гланц (1, 2).

1. Разкачете заземителния проводник (3) (по избор).
2. Отворете вратата на уреда.
3. Затегнете контролния панел, за да не падне (задръжте го на място).
4. Отстранете шестте винта.

1. Отстранете контролния панел.

4.12.2 Монтиране на контролния панел

Използвайте винтове с размери 4 × 16 мм.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Отстранете капака на водача на кабела.

2.1. Отворете вратата леко (1).

1. Затегнете в процепа на долния съд (2).
2. Затворете вратата бавно (3).

Шнурът автоматично се закрепва към пантата на вратата.

Ремонт

3.1. Затворете вратата леко (4).

1. Преместете процепа назад и освободете пантата на вратата (5). 3. Отворете вратата (6).

1. Повторете процеса от другата страна на уреда.

Ремонт

4.14 Смяна на цокъла

Крачетата са идентични и взаимозаменяеми.

Условие:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външната врата е отстранена (вградена/напълно вградена).

4.14.1 Отстраняване на цокъла

1.

Неправилно отстраняване. Ако цокълът се откачи отстрани и се отстрани, двете скоби могат да се счупят. Ако е повредена само една скоба, страната може да се смени, тъй като скобите са идентични. Препоръчително е да поставите нещо под уреда отпред отстрани, за да поемете натоварването върху цокъла с крачетата.

1. Поставете отвертка в водачите (1) и освободете заключването, като натиснете надолу.

1. Отстранете панела.
2. Отстранете крачетата отпред (1).

4.14.2 Монтиране на цокъла

1. Поставете крачетата.
2. Поставете цокъла отгоре (1) и го натиснете надолу, докато чуете щракване, с което се фиксира на мястото си (2).

Ремонт

4.15 Смяна на основната плоча

Основната плоча се намира в долната част отпред.

Условия:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Мебелната врата (по избор) е отстранена. Външната врата е отстранена. Външната врата е отстранена (напълно интегрирана). Цокълът е отстранен (по избор). → 191

4.15.1 Отстраняване на основната плоча

1. Отстранете двата винта (1).

1. Освободете заключващите елементи (2).
2. Наклонете внимателно основната плоча напред (1).

В зависимост от модела, щепселът за EmotionLight може все още да е свързан към основната плоча.

Освободете щепсела от заключващия механизъм и го издърпайте назад (опционално) (2).

4.15.2 Монтиране на основната плоча

Монтирайте основната плоча в обратен ред.

Ремонт

4.16 Смяна на преливния маркуч

Преливният маркуч се намира в долната част на предната страна на уреда.

Условия:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Мебелната врата е отстранена (опционално). Външната врата е отстранена. Цокълът е отстранен (опционално), вижте стр. 191. Основната плоча е отстранена, вижте стр. 192.

4.16.1 Отстраняване на преливния канал

Остатъчна вода

• Когато дренажният маркуч се отстранява, може да изтече остатъчна вода. Съберете водата или я отстранете от долния съд с помощта на спринцовка.
• Извадете заключващия механизъм отгоре (1, 2).

1. Освободете заключващия елемент отгоре.

3.1. Пъхнете отвертката под металната скоба (1).

1. Внимателно откачете металната скоба (2).

Ремонт

1. Отстранете преливната тръба.

4.16.2 Монтаж на преливната тръба

Опасност от водни щети при неправилен монтаж на преливната тръба! Пъхнете преливната тръба отдолу в направляващата на поддона. Щракнете преливната тръба отгоре добре на мястото ѝ.

1. Поставете преливната тръба (1).
2. Пъхнете преливната тръба в уплътнението (2).
3. Натиснете преливната тръба в направляващата на уплътнението (3).
4. Пъхнете преливната тръба със сила (4).
5. Затегнете скобата на преливния маркуч (5).

Ремонт

1. Монтаж на контролера отляво и отдясно. 3. Контролерът е добре закрепен.

1. Затегнете металната скоба от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Условие:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването.

4.17.1 Отстраняване на вътрешната врата

1. Отстранете винтовете (1).
2. Отстранете вътрешната врата, като я повдигнете нагоре (2).

1. Затегнете пантата на вратата с винтове.
2. Поставете вътрешната врата на пантата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтиране на вътрешната врата

1. Обърнете уплътнението на вратата напред.
2. Плъзнете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Обърнете уплътнението на вратата нагоре. Страничните части сочат нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничният панел е отстранен. → 183 Външната врата е отстранена. Вътрешната врата е отстранена. Контролният панел е отстранен. → 188 Пружините на вратата са закрепени. → 189 ● Первазът е отстранен. → 191 Основната плоча е отстранена. → 192 Преливният канал е отстранен. → 193

4.18.1 Отстраняване на пантата на вратата

1. Освободете заключващата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Изключете заземяването на пантата на вратата.

4.18.2 Монтиране на пантата на вратата

Ремонт

1. Поставете пантата върху уреда (1).
2. Плъзнете пантата надолу (2), докато щракне върху устройството.

2.

Липсващо заземяване може да доведе до мрежово напрежение върху вратата.

Свържете заземяването.

Ремонт

4.19 Смяна на (долното) уплътнение на вратата

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Основната плоча е отстранена. → 192 Цокълът е отстранен (по избор). → 191 Пружините на вратата са отстранени. Контролният панел е отстранен. Кабелният сноп отдолу е отстранен.

4.19.1 Премахване на долното уплътнение на вратата

1. Отстранете двете скоби за закрепване на долното уплътнение на вратата (1, 2).

1. Разкачете преливния канал.

1. Отстранете преливния улей.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтиране на уплътнението на вратата

1. Закрепете уплътнителните капачки отляво и отдясно към уплътнителната релса с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителния клапан във вътрешната врата.
2. Закрепете уплътнението на вратата с две скоби.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Условие:

Уредът трябва да бъде изключен от електрическата мрежа. Уредът трябва да бъде изключен от водоснабдяването.

4.20.1 Премахване на уплътнението на вратата

Отстранете долното уплътнение на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

Уплътнението на вратата трябва да бъде изрязано на правилната дължина преди монтажа. Това е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Подгответе подходящо уплътнение на вратата.
2. Осигурете правилната монтажна позиция на профила на уплътнението.

1. Бялата точка трябва да съвпада с уплътнителната лента.

4.

Уплътнението не трябва да е вълнообразно или разтегнато в ъглите. Уплътнението трябва да бъде отрязано диагонално в краищата и да се стеснява отпред към дъното на резервоара.

Позиционирайте края на уплътнението точно отпред под вътрешната врата. Уплътнението трябва да приляга към страничната страна на резервоара.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира отгоре на външната предна част на резервоара за изплакване.

Условия:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Работният плот е отстранен (по избор). Десният страничен панел е отстранен (по избор).

4.21.1 Премахване на EmotionLight

1. Освободете заключващата кука отзад (1).

1. Отстранете държача, като го издърпате нагоре (2).
2. Извадете щепсела от конектора (долу вдясно отпред на уреда).
3. Разкачете електрическата връзка от захранващия модул.

1. Извадете EmotionLight от уреда.

4.21.2 Монтиране на EmotionLight

1. Поставете държача в рамката на резервоара за изплакване (1).

Ремонт

1. Затегнете заключващата кука (2).

3

ВНИМАНИЕ!

Неправилен монтаж!

Кабелът в близост до пантата на вратата.

Поставете кабела в близост до пантата на вратата (между пантата и резервоара за изплакване), така че да не може да бъде повреден от движещи се части.

Поставете кабела долу вдясно.

Ремонт

Фиг. 3: Плосък кабел

1. Включете щепсела в контакта.

Ремонт

4.22 Смяна на TimeLight

Сменяйте TimeLight само като цял компонент. Модулът TimeLight се закрепва отзад на цокълната плоча.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предният панел е отстранен. Цокълната плоча е отстранена и обърната. → 192

4.22.1 Отстраняване на TimeLight

1. Огънете заключващите елементи (1) леко навън.

1. Издърпайте модула TimeLight нагоре от водача (2).

4.22.2 Монтиране на TimeLight

1. Огънете заключващите елементи (1) обратно.

1. Натиснете модула TimeLight в направляващата (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на страничното осветление

Условие:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. Външната врата е демонтирана. Контролният панел е отстранен.

4.23.1 Отстраняване на страничното осветление

1. Освободете заключването (1).
2. Изключете електрическата връзка от контролния модул (2).

2.1. Освободете заключващата кука отзад (1). 2. Отстранете LED модула (2).

Ремонт

3.1. Освободете заключващата кука (1).

1. Повдигнете платката с държача нагоре и я отстранете от рамката на модула за управление (2).

4.23.2 Монтиране на страничното осветление

1. Поставете платката с държача върху рамката на модула за управление.

1. Оставете я да щракне на място.

1. Монтирайте LED модула и го оставете да щракне на място.

1. Свържете кабела към модула за управление.

Указания за ремонт - Съдомиялна машина

1 Относно този документ. 210

1.1 Важна информация 210

1.1.1 Предназначение 210 1.2 Обяснение на символите 210 1.2.1 Нива на опасност 210 1.2.2 Символи за опасност 210 1.2.3 Структура на предупрежденията 211 1.2.4 Общи символи 211

Безопасност 212

2.1 Общи указания за безопасност 212 2.1.1 Всички домакински уреди 212

Инструменти и помощни средства. 213

Ремонт 214

4.1 Смяна на плот 214

4.1.1 Отстраняване на плот 214 4.1.2 Монтаж на плот 214

4.2 Монтаж на кошнична система 215

4.2.1 Монтаж на плъзгач за модел 86 см 215 4.2.2 Монтаж на скоба за чаша 215 4.2.3 Монтаж на вложка за готвене на пара 216

4.3 Смяна на varioDrawer 217

4.3.1 Отстраняване на varioDrawer 217 4.3.2 Монтаж на varioDrawer 218

4.4 Смяна на пръскащи рамена 219

4.4.1 Отстраняване на пръскащо рамо 219 4.4.2 Монтаж на пръскащо рамо 219

4.5 Смяна на филтри 220

4.5.1 Отстраняване на филтър 220 4.5.2 Монтаж на филтри 220

4.6 Монтаж на пръскаща глава за тава 221

4.7 Смяна на захранващ кабел 222

4.7.1 Изключване на захранващ кабел 222 4.7.2 Включване на захранващ кабел 222

4.8 Смяна на капак на препарат 223

4.8.1 Отстраняване на капак на препарат 223 4.8.2 Поставяне на пружина 223 4.8.3 Монтаж на капак на препарат 223

4.9 Смяна на капака на помпата за отпадни води 224

4.9.1 Отстраняване на капака на помпата за отпадни води 224 4.9.2 Монтиране на капака на помпата за отпадни води 224

4.10 Смяна на страничния панел 225

4.10.1 Отстраняване на страничния панел 225 4.10.2 Монтиране на страничния панел 226

4.11 Смяна на външната врата 227

4.11.1 Отстраняване на външната врата 227 4.11.2 Монтиране на външната врата 227

4.12 Смяна на контролния панел 229

4.12.1 Отстраняване на контролния панел 229 4.12.2 Монтиране на контролния панел 229

4.13 Регулиране на пружините на вратата 230

4.14 Смяна на цокълния панел 232

4.14.1 Отстраняване на цокълния панел 232 4.14.2 Монтиране на цокълния панел 232

4.15 Смяна на основната контактна плоча 233

4.15.1 Отстраняване на основната контактна плоча 233 4.15.2 Монтиране на основната контактна плоча 233

4.16 Смяна на преливния канал 234

4.16.1 Отстраняване на преливния канал 234 4.16.2 Монтиране на преливния канал 235

4.17 Смяна на вътрешната врата 237

4.17.1 Отстраняване на вътрешната врата 237 4.17.2 Монтиране на вътрешната врата 237

4.18 Смяна на пантата на вратата 238

4.18.1 Отстраняване на пантата на вратата 238 4.18.2 Монтиране на пантата на вратата 238

4.19 Смяна на (долното) уплътнение на вратата 240

4.19.1 Отстраняване на уплътнението на вратата 240 4.19.2 Монтиране на уплътнението на вратата 241

4.20 Смяна на (горното) уплътнение на вратата 242

4.20.1 Отстраняване на уплътнението на вратата 242 4.20.2 Монтиране на уплътнението на вратата 242

Указания за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 243

4.21.1 Отстраняване на EmotionLight 243 4.21.2 Монтиране на EmotionLight 243

4.22 Смяна на TimeLight 246

4.22.1 Отстраняване на TimeLight 246 4.22.2 Монтиране на TimeLight 246

4.23 Смяна на осветлението на процепа 247

4.23.1 Отстраняване на осветлението на процепа 247 4.23.2 Монтиране на осветлението на процепа 248

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези указания за ремонт подпомагат потребителя да ремонтира уредите самостоятелно, съгласно приложимия регламент за екопроектиране (към 03/2021 г.).

Те съдържат информация как да се сменят определени резервни части, включително предупреждения и рискове.

При въпроси, моля, свържете се с нашата служба за обслужване на клиенти. Ние носим отговорност за щети само ако указанията за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на предупреждение се състоят от символ и сигнална дума. Сигналната дума показва степента на опасност.

Warning level Meaning
Danger	Non-observation of the warning message will result in death or serious injuries.
Warning	Non-observation of the warning message could result in death or serious injuries.
Caution	Non-observation of the warning message could result in minor injuries.
Notice	Non-observation of the warning message could result in damage to property.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които дават indication за вида на опасността.

В този документ се използват следните символи за опасност:

Hazard symbol Meaning
!	General warning message
	Danger from electrical voltage
	Risk of explosion
	Danger of cuts
	Danger of crushing

Относно този документ

Hazard symbol Meaning
	Danger from hot surfaces
	Danger from strong magnetic field
	Danger from non-ionizing radiation

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизирана структура.

Опасност

Вид и източник на опасността!

Възможни последици от игнориране на опасността/предупреждението.

Мерки и забрани за предотвратяване на опасността.

Следващият пример показва предупреждение, което предупреждава за опасност от токов удар поради части под напрежение. Мярката за избягване на опасността е спомената.

Опасност

Опасност от токов удар поради части под напрежение!

Смърт от токов удар

• Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонт.

1.2.4 Общи символи

Следните общи символи се използват в този документ:

Gen. symbol Meaning
i	Identification of a special tip (text and/or graphic)
j	Identification of a simple tip (only text)
	Identification of a link to a video tutorial

Таблица 3: Общи символи

Gen. symbol Meaning
	Identification of required tools
	Identification of required preconditions
	Identification of a condition (if ..., then ...)
	Identification of a result
[Start] Identification of a key or button
[00123456] Identification of a material number
Status Identification of displayed text / window(in the appliance's display)

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради части под напрежение!

Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар! - Изключете уреда от мрежата за поне 60 секунди преди започване на работа. След ремонта извършете тест за безопасност съгласно VDE 0701 или съгласно националните разпоредби.

Опасност от нараняване от остри ръбове!

Носете защитни ръкавици.

Опасност от смачкване по време на ремонт, поддръжка, отстраняване на неизправности и обслужване поради тежки и движещи се компоненти

Носете защитни обувки. - Осигурете тежките компоненти срещу падане. - Не поставяйте части от тялото си в движещи се компоненти.

Риск за безопасността/функцията на уреда! Използвайте само оригинални резервни части. Риск от повреда на електростатично чувствителни компоненти (ESD)! - Не докосвайте модулите, включително връзките и проводниците.

Инструменти и помощни средства

Designation Details Images
Screwdriver Torx T20 with bore hole [00340764]	100 mm, for screws with safety pin
Insulated Screw- driver Torx T15 with bore hole [15000626]	Blade length 125 mm, for screws with safety pin
Slotted screwdriver	Blade 10 mm x 1.6 mm x 200 mm
Needle nose pliers [00340871]	Length: 200 mm, straight

Ремонт

4.1 Смяна на работния плот

Предпоставка:

Уредът е изключен от захранването. Уредът е свободно достъпен.

4.1.1 Отстраняване на работния плот

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете двата лоста за захващане под плота нагоре (2).

1. Повдигнете леко плота отпред (3).
2. Бутнете плота назад (4).
3. Отстранете плота.

4.1.2 Монтаж на плота

1. Заключете задната част на плота в водачите с помощта на задържащите пръстени (1).

1. Бутнете плота напред (2).
2. Натиснете предната част на плота надолу, докато двата лоста за захващане щракнат audible на място (3).
3. Завийте отново двата винта (4) (по избор).

Ремонт

4.2 Монтаж на системата за кошници

Предпоставка:

Съответната кошница е отстранена от уреда.

4.2.1 Монтаж на плъзгач за таб за модела 86 см

Необходими инструменти:

Водач за таблета [00614935] Скоба за支持下 чаши [00618565]

1. Поставете водача за таблета диагонално отпред на кошницата.
2. Центрирайте и щракнете водача на място.

4.2.2 Монтаж на скобата за支持下 чаши

Необходими инструменти:

Водач за таблета [00614935] Скоба за支持下 чаши [00618565]

При миене на чаши скобата за支持下 чаши може да се сгъне нагоре. Допълнителният ъгъл намалява събирането на вода на дъното на чашите. При високи чаши препоръчваме да оставите скобата сгъната надолу. Ако горните кошници имат допълнителна пластмасова вложка, тя трябва първо да се отстрани.

1. Отстранете пластмасовата вложка.

1. Щракнете скобата за支持下 чаши на място.

1. Сгънете скобата нагоре.

Ремонт

1. Поставете предметите за миене.

4.2.3 Монтаж на вложката за готвене на пара Необходими инструменти:

Водач за таблета [00614935] Скоба за支持下 чаши [00618565]

• Поставете вложката за готвене на пара с крайните части под кошницата.

Ремонт

4.3 Смяна на varioDrawer

4.3.1 Отстраняване на varioDrawer

1. Огънете дръжките навътре.

1. Отстранете дръжката нагоре.
2. Натиснете пластмасовите странични вложки навън и ги натиснете нагоре извън рамката.

Ремонт

1. Внимателно огънете водещите езичета навън.

1. Издърпайте сгъваемите шини от езичетата.
2. Натиснете металната рамка отпред извън държачите.

1. Избутайте металната рамка назад от водача.

4.3.2 Монтаж на varioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на разпръскващите рамена

4.4.1 Отстраняване на разпръскващото рамо

1. Развийте горното разпръскващо рамо (1) и го издърпайте надолу, за да го отстраните (2).

1. Издърпайте долното разпръскващо рамо надолу, за да го отстраните.

4.4.2 Монтаж на разпръскващото рамо

1. Поставете долното разпръскващо рамо. То ще щракне на място.
2. Поставете горното разпръскващо рамо и го завийте здраво.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и отстранете филтърната система (2).

Проверете дали в шахтата не попадат чужди предмети.

1. Издърпайте микрофилтъра надолу, за да го отстраните.

4.5.2 Монтаж на филтрите

1. Сглобете отново филтърната система. Уверете се, че заключващите езичета на грубия филтър щракват на мястото си.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките съвпадат.

Ремонт

4.6 Монтаж на пръскачка за тава за печене

1. Отстранете горната кошница.
2. Поставете пръскачката за тава за печене в държача (1) и завъртете надясно (2).

Пръскачката за тава за печене щраква на мястото си.

Ремонт

4.7 Смяна на захранващия кабел

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изключване на захранващия кабел

• Преместете щепсела на захранващия кабел внимателно нагоре и надолу и го издърпайте от контакта.

4.7.2 Включване на захранващия кабел

Внимание

Прегряване на главното свързване!

Опасност от пожар

Поставете захранващия кабел плътно, докато щракне.

• Поставете щепсела на захранващия кабел в контакта, докато щракне осезаемо.

Ремонт

4.8 Смяна на капака на отделението за препарат

Малка отвертка може да се използва като лост.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратата е отворена. Капакът на отделението за препарат е отворен.

4.8.1 Отстраняване на капака на отделението за препарат

1. Плъзнете капака на отделението за препарат с 5 мм
2. Повдигнете капака на препаратното отделение от долната страна извън водещите релси и извадете капака на препаратното отделение от горната страна от водещите релси.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на дозатора (1).

1. Поставете късия край на пружината в монтажния отвор на капака на препаратното отделение (2).
2. Натиснете капака в дозатора (3).

4.8.3 Монтаж на капака на препаратното отделение

1. Поставете капака на препаратното отделение на 5 mm преди напълно отвореното положение във водещите релси от едната страна. С лек натиск притиснете противоположната страна във водещите релси.
2. Проверете функцията на капака на препаратното отделение.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Предпоставка:

Кошицата е отстранена. Филтрите са отстранени. → Страница 220

4.9.1 Отстраняване на капака на помпата за отпадни води

1. Извадете водата. Ако е необходимо, използвайте гъба.
2. Свалете капака на помпата с помощта на лъжица и го хванете за напречната част.

1. Повдигнете капака на помпата навътре под ъгъл и го отстранете.

4.9.2 Монтаж на капака на помпата за отпадни води

Поставете капака на помпата (1) и натиснете надолу (2).

Капакът на помпата щраква на място.

Ремонт

4.10 Смяна на страничния панел

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. За свободностоящи уреди: работният плот е отстранен. → стр. 214

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фиг. 1: Напълно вграден

1. Наклонете леко страничния панел навън в горната част (2).
2. Спуснете страничния панел и го издърпайте от основата (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в основния канал (1).

Фиг. 2: Напълно интегриран

2. Притиснете страничния панел към уреда (2). 3. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външната врата

Отстранете само винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3

Задръжте вратата, като я хванете от едната страна.

Отстранете двата винта.

4.11.2 Монтаж на външната врата

Ремонт

Предпоставка:

Изолационният флис е правилно позициониран и закрепен от вътрешната страна на външната врата. Пантите са поставени във външната врата.

1. Затворете вътрешната врата, без да я застопорявате.
2. Натиснете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте (2).

4.

Застопорете вратата, като я държите от едната страна.

Отворете вратата и я закрепете с два винта (4 x 11 mm метални винтове).

1. Закрепете външната врата с четири винта (4 x 11 mm метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако работен модул е дефектен, целият контролен панел трябва да се смени.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден).

4.12.1 Отстраняване на контролния панел

1. Разкачете електрическите връзки от контролния панел и сензора за ниско ниво на изплакващия агент (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Задръжте контролния панел, за да не падне (хванете го).
4. Отстранете шестте винта.

1. Отстранете контролния панел.

4.12.2 Инсталиране на контролния панел

Използвайте винтове 4 × 16 mm.

Инсталирайте в обратен ред.

Ремонт

4.13 Поправка на пружините на вратата

1. Отстранете капака на водача на кордата.

2.1. Отворете леко вратата (1).

1. Поставете в жлеба на основата (2).
2. Затворете бавно вратата (3).

Кордовата система се закрепва автоматично към пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете жлеба назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете процеса от другата страна на уреда.

Ремонт

4.14 Смяна на цокъла

Крачетата са еднакви и могат да се разменят.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е свалена. Външната врата е свалена (напълно вграден/вграден).

4.14.1 Сваляне на цокълния панел

1.

Неправилно сваляне. Ако цокълният панел се разхлаби отстрани и се свали, двете скоби може да се счупят. Ако е повредена само една скоба, страната може да се смени, тъй като скобите са еднакви. Препоръчително е да поставите нещо под предната част на уреда отстрани, за да облекчите натоварването на цокълния панел с краката.

1. Вкарайте отвертка в водачите (1) и освободете ключалката, като натиснете надолу.

1. Повдигнете панела.
2. Отстранете краката напред (1).

4.14.2 Монтаж на цокълния панел

1. Поставете краката.
2. Прикрепете цокълния панел отгоре (1) и го натиснете надолу, докато щракне audible (2).

Ремонт

4.15 Смяна на основната пластина на гнездото

Основната плоча на цокъла се намира в долната зона отпред.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Мебелният панел (по избор) е отстранен. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден). Цокълният панел е отстранен (по избор).→ Страница 232

4.15.1 Отстраняване на основната плоча на цокъла

1. Отстранете двата винта (1).

1. Освободете фиксиращите елементи (2).
2. Наклонете внимателно основната плоча на цокъла напред (1).

4.

В зависимост от моделната серия, щепселът към EmotionLight все още е закрепен към основата.

Освободете щепсела на фиксиращия щифт и го издърпайте назад (по избор) (2).

4.15.2 Монтаж на основната плоча на цокъла

Монтирайте основната плоча на цокъла в обратен ред.

Ремонт

4.16 Смяна на преливния маркуч

Преливният маркуч се намира в долната предна част на уреда.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Мебелният панел е отстранен (по избор). Външната врата е отстранена. Цокълният панел е отстранен (по избор). → Страница 232 Основната цокълна плоча е отстранена. → Страница 233

4.16.1 Отстраняване на преливния канал

Остатъчна вода

• Когато дренажният маркуч се отстрани, може да изтече остатъчна вода. Съберете водата или я отстранете от дъното със спринцовка.
• Извадете от захващащия механизъм отгоре (1, 2).

1. Освободете захващащия елемент отгоре.

3.1. Поставете отвертка под металната скоба (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Вдигнете преливния маркуч.

4.16.2 Монтаж на преливния канал

Повреда от вода поради неправилен монтаж на преливния канал! Поставете правилно преливния канал отдолу в направляващата на основния улей. Щракнете преливния канал правилно на място отгоре.

1. Поставете преливния канал (1).
2. Преместете преливния канал в уплътнението (2).
3. Натиснете преливния канал в направляващата на уплътнението (3).
4. Вкарайте преливния канал точно (4).
5. Щракнете преливния канал (5).

Ремонт

1. Проверете монтажа отляво и отдясно. 3. Проверете стабилното прилягане.

1. Поставете металните скоби отляво и отдясно.

Ремонт

4.17 Смяна на вътрешната врата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.17.1 Сваляне на вътрешната врата

1. Отстранете винтовете (1).
2. Отстранете вътрешната врата нагоре (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешната врата върху пантата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтиране на вътрешната врата

1. Обърнете уплътнението на вратата напред.
2. Преместете вътрешната врата зад уплътнението.
3. Затворете вътрешната врата.
4. Обърнете уплътнението нагоре. Страничните части се показват.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Предпоставка: Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничният панел е отстранен. (виж стр. 225) Външната врата е отстранена. Вътрешната врата е отстранена. Контролният панел е отстранен. (виж стр. 229) Пружините на вратата са фиксирани. (виж стр. 230) Долният панел е отстранен. (виж стр. 232) Основната пластина на гнездото е отстранена. (виж стр. 233) Преливният канал е отстранен. (виж стр. 234)

4.18.1 Отстраняване на пантата на вратата

Освободете заключващата кука с отвертка (1).

1. Освободете заключващата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. 4.18.2 Монтаж на пантата на вратата

Опасност от токов удар поради части под напрежение!

Опасност за живота от токов удар при неправилни ремонти.

Електрическите части трябва да се ремонтират от квалифицирани електротехници. След ремонта извършете тест за безопасност съгласно VDE 0701 или съгласно националните разпоредби.

Ремонт

Поставете пантата върху уреда (1)

1. Поставете пантата върху уреда (1)
2. Преместете пантата надолу (2), докато се застопори към уреда.

2.

Липсващо заземяване може да доведе до мрежово напрежение върху вратата.

Свържете заземяването.

Ремонт

4.19 Подмяна на (долното) уплътнение на вратата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Основната цокълна плоча е отстранена. (виж стр. 233) Цокълният панел е отстранен (по избор). (виж стр. 232) Пружините на вратата са отстранени. Контролният панел е отстранен. Държателят на кабелния сноп долу вдясно е отстранен.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двата фиксиращи клипса на долното уплътнение на вратата (1, 2).

1. Откачете преливния канал.

1. Вдигнете преливното корито.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителните капачки отляво и отдясно на уплътнителната шина с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителното капаче във вътрешната врата.
2. Закрепете уплътнението на вратата с две скоби.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

• Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Уплътнението на вратата трябва да бъде изрязано на правилната дължина преди монтажа. Тя е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящо уплътнение на вратата.
2. Уверете се, че уплътнителният профил е монтиран в правилната позиция.

1. Бялата точка трябва да е на нивото на уплътнителната лента.

4

Уплътнението не трябва да е вълнообразно или опънато в ъглите. В краищата уплътнението се срязва диагонално и се стеснява към дъното на контейнера отпред.

Поставете края на уплътнението право отпред под вътрешната врата. Уплътнението трябва да приляга към страната на контейнера колкото е възможно повече.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира в горната предна външна област на миялния резервоар.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Работният плот е отстранен (по избор). Десният страничен панел е отстранен (по избор). → Страница 225

4.21.1 Отстраняване на EmotionLight

1. Освободете заключващата кука отзад (1).

1. Отстранете държача нагоре (2).
2. Издърпайте щепсела от съединителя (долу вдясно отпред на уреда).
3. Отстранете електрическата връзка от захранващия модул.

1. Отстранете EmotionLight от уреда.

4.21.2 Инсталиране на EmotionLight

1. Поставете държача в рамката на миялното отделение (1).

Ремонт

1. Закачете куката (2).

3

Поставете кабела от долната дясна страна.

Ремонт

Фиг. 3: Плосък кабел

1. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight

Сменяйте TimeLight само като цялостна част.

Модулът TimeLight е закрепен отзад на основната плоча на гнездото.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Цокълният панел е отстранен. (виж стр. 232) Основната цокълна плоча е отстранена и обърната. (виж стр. 233)

4.22.1 Премахване на TimeLight

1. Огънете леко фиксиращите елементи (1) навън.

1. Издърпайте модула TimeLight нагоре от водача (2).

4.22.2 Монтиране на TimeLight

1. Огънете фиксиращите елементи (1) обратно.

1. Натиснете модула TimeLight във водача (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на осветлението на процепа

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е разглобена. Оперативният панел е отстранен.

4.23.1 Премахване на осветлението на процепа

1. Освободете фиксатора (1).
2. Отстранете електрическата връзка от операционния модул (2).

1. Освободете задния заключващ кука (1).
2. Отстранете оптичното влакно (2).

Ремонт

3.1. Освободете заключващата кука (1).

1. Повдигнете PCB с държача и го извадете от рамката на операционния модул (2).

4.23.2 Инсталиране на осветление на процепа

1. Поставете държача на PCB в рамката на операционния модул.

1. Затегнете го с щракване.

1. Инсталирайте оптичното влакно и го затегнете с щракване.

1. Свържете проводника към операционния модул.

Съдомиялна машина

1 Във връзка с този документ 251

1.1 Важна информация 251 1.1.1 Цел 251 1.2 Обяснение на символите 251 1.2.1 Безопасност 251 1.2.2 Символи за опасност 251 1.2.3 Структура на предупрежденията 252 1.2.4 Общи символи 252

Безопасност 253

2.1 Общи указания за безопасност 253 2.1.1 Домакински уреди 253

Инструменти и помощни средства. 254

Ремонт 255

4.1 Смяна на работната повърхност 255

4.1.1 Отстраняване на работната повърхност 255 4.1.2 Монтиране на работната повърхност 255

4.2 Монтиране на кошничната система 256

4.2.1 Монтиране на отделението за таблетки на модела 86 cm 256 4.2.2 Монтиране на скобата за чаши 256 4.2.3 Монтиране на адаптера за пара 257

4.3 Смяна на чекмеджето varioDrawer 258

4.3.1 Отстраняване на чекмеджето varioDrawer 258 4.3.2 Монтиране на чекмеджето varioDrawer 259

4.4 Смяна на пръскачките 260

4.4.1 Отстраняване на пръскачките 260 4.4.2 Монтиране на пръскачката 260

4.5 Смяна на филтъра 261

4.5.1 Отстраняване на филтъра 261 4.5.2 Монтиране на филтъра 261

4.6 Монтиране на пръскащата глава на скарата за печене 262

4.7 Смяна на захранващия кабел 263

4.7.1 Разединяване на захранващия кабел 263 4.7.2 Свързване на захранващия кабел 263

4.8 Смяна на капака на чекмеджето за препарат 264

4.8.1 Отстраняване на капака на чекмеджето за препарат 264 4.8.2 Монтиране на пружината 264 4.8.3 Монтиране на капака на чекмеджето за препарат 264

4.9 Смяна на капака на помпата за отпадни води 265

4.9.1 Отстраняване на капака на помпата за отпадни води 265 4.9.2 Монтиране на капака на помпата за отпадни води 265

4.10 Смяна на страничния панел 266

4.10.1 Отстраняване на страничния панел 266 4.10.2 Монтиране на страничния панел 267

4.11 Смяна на вратата на отделението за избор 268

4.11.1 Отстраняване на вратата на отделението за избор 268 4.11.2 Монтиране на вратата на отделението за избор 268

4.12 Смяна на контролния панел 270

4.12.1 Отстраняване на контролния панел 270 4.12.2 Монтиране на контролния панел 270

4.13 Закрепване на вратата 271 4.14 Смяна на основния панел 273

4.14.1 Отстраняване на основния панел 273 4.14.2 Монтиране на основния панел 273

4.15 Смяна на цокълната плоча 274

4.15.1 Отстраняване на цокълната плоча 274 4.15.2 Монтиране на цокълната плоча 274

4.16 Смяна на преливната тръба 275

4.16.1 Отстраняване на преливния канал 275 4.16.2 Монтиране на преливната тръба 276

4.17 Смяна на вътрешната врата 278

4.17.1 Отстраняване на вътрешната врата 278 4.17.2 Монтиране на вътрешната врата 278

4.18 Смяна на пантата на вратата 279

4.18.1 Отстраняване на пантата на вратата 279 4.18.2 Монтиране на пантата на вратата 279

4.19 Смяна на уплътнението на вратата (долно) 281

4.19.1 Отстраняване на уплътнението на вратата 281 4.19.2 Монтиране на уплътнението на вратата 282

4.20 Смяна на уплътнението на вратата (горно) 283

4.20.1 Отстраняване на уплътнението на вратата 283 4.20.2 Монтиране на уплътнението на вратата 283

Информация за ремонт - Съдомиялна машина

4.21 Смяна на фара EmotionLight 284

4.21.1 Сваляне на фара EmotionLight 284 4.21.2 Монтиране на фара EmotionLight 284

4.22 Смяна на фара TimeLight 287

4.22.1 Сваляне на фара TimeLight 287 4.22.2 Монтиране на фара TimeLight 287

4.23 Смяна на осветлението на купето Gap Illumination 288

4.23.1 Сваляне на осветлението на купето Gap Illumination 288 4.23.2 Монтиране на осветлението на купето Gap Illumination 289

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези указания за ремонт подпомагат потребителя при самостоятелен ремонт на уредите в съответствие с действащия регламент за екопроектиране (03/2021).

Те съдържат информация как да смените определени резервни части, както и предупреждения и опасности.

При въпроси можете да се свържете с нашата служба за клиенти. Ние носим отговорност за щети само ако указанията за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Предпазни средства

Предпазните средства се състоят от символ и сигнална дума. Сигналната дума показва степента на опасност.

Hoiatustase Tähendus
OHT	Hoiatustadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatustadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatustadete eiramine võib põhjustada kergeid kehavigastusi.
TAHELEPANUI	Hoiatustadete eiramine võib põhjustada varakahju.

Таблица 1: Предпазни средства

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които показват вида на опасността. В този документ се използват следните символи за опасност.

Ohusümbol Tähendus
!	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Във връзка с този документ

Ohusümbel Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизирана структура.

ОПАСНОСТ

Вид на опасността и източник!

Възможни последици от неспазване на опасността/предупреждението.

Мерки и изисквания за предпазливост за избягване на опасността.

По-долу е показан пример за предупреждение, което предупреждава за опасност от електрически удар, причинен от движещи се части. Посочена е мярка за избягване на опасността.

ОПАСНОСТ

Опасност от електрически удар, причинен от движещи се части!

Смърт от електрически удар

Преди да започнете ремонт, изключете уредите от електрическата мрежа

поне 60 секунди по-рано.

1.2.4 Общи символи

В този документ се използват следните общи символи.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/Vōi graφifik)
0	Lihtsa nōuande tunnus (ainult tekst)
Videojuhendi lingi tunnus

Üld. symbolism Tähendus
	Vajalike tõöristade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi vöi nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme	ek- raanil)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради движещи се части!

Грешки при ремонт на електрически части могат да причинят токов удар! Изключете уреда от електрическата мрежа поне 60 секунди преди започване на работа. След ремонта трябва да се извърши тест за безопасност съгласно стандарт VDE 0701 и съответните национални разпоредби.

Опасност от нараняване от остри ръбове!

Носете защитни ръкавици.

Опасност от притискане от тежки и движещи се части по време на ремонт, почистване, отстраняване на неизправности и поддръжка.

Носете защитни обувки. - Осигурете тежките части срещу падане. - Не поставяйте части от тялото между движещи се части.

Внимание за безопасността/работата на уреда!

Използвайте само оригинални резервни части. Опасност от повреда на електростатично чувствителни части (ESD)! - Не докосвайте модулите, включително съединенията или транспортните ленти.

Инструменти и помощни средства

Määramine Üksikasjad Kujutised
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga [00340764]	100 mm, splindiga pollidele
Tähtotsikuga T15 kruvikeeraja	Pikkus 80 mm
Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm
Peeneolsalised tan- gid [00340871]	Pikkus: 200 mm, sirge

2021-03-22 9001630792 Авторско право: BSH Hausgeräte GmbH Стр. 254 от 989

Ремонт

4.1 Смяна на работната повърхност

Забележка:

Уредът е изключен от захранването. До уреда има свободен достъп.

4.1.1 Отстраняване на работната повърхност

1. Отстранете двата винта отзад (1; по избор).
2. Натиснете двата лоста под работната повърхност нагоре (2).

1. Повдигнете леко предната част на работната повърхност (3).
2. Бутнете работната повърхност назад (4).
3. Отстранете работната повърхност.

4.1.2 Монтиране на работната повърхност

1. Поставете задния край на работната повърхност в водачите, като използвате водачите за плъзгане (1).

1. Бутнете работната повърхност напред (2).
2. Натиснете предния край на работната повърхност надолу, докато двата лоста щракнат на мястото си (3).
3. Завийте двата винта обратно на мястото им (4; по избор).

Ремонт

4.2 Монтаж на кошничната система

Забележка:

Съответният кош е отстранен от уреда.

4.2.1 Монтаж на поставката за таблетки за модел 86 см Специални инструменти:

Водач за поставката за таблетки [00614935] Скоба за поставка за чаши [00618565] 1. Закрепете поставката за таблетки диагонално към предната част на коша. 2. Поставете поставката за таблетки в средата и я щракнете на място.

4.2.2 Монтаж на скобата за поставка за чаши Специални инструменти:

Водач за поставката за таблетки [00614935] Скоба за поставка за чаши [00618565]

При миене на чаши скобата за поставка за чаши може да се обърне нагоре. Полученият допълнителен ъгъл предотвратява натрупването на вода на дъното на чашите. При миене на високи чаши препоръчваме да оставите скобата за поставка за чаши в долно положение. Ако горните кошници имат допълнителна пластмасова вложка, тя трябва първо да се отстрани.

1. Отстранете пластмасовата вложка.

1. Щракнете скобата за поставка за чаши на място.

3. Завъртете скобата на капака.

Ремонт

1. Поставете предметите за почистване на място.

4.2.3 Монтаж на сменяемата вложка за пара

Специални инструменти:

Направляваща за поставяне на съдове [00614935] Скоба за опора на чаша [00618565]

Закрепете сменяемата вложка за пара така, че отворите да попаднат под системата на вратата.

Ремонт

4.3 Смяна на чекмеджето varioDrawer

4.3.1 Изваждане на чекмеджето varioDrawer

1. Огънете ламелите на дръжката навътре.

1. Отстранете дръжката нагоре
2. Натиснете пластмасовите водачи навън и нагоре, за да ги извадите от рамката.

2021-03-22_9001630792 Autorioigus: BSH Hausgeräte GmbH Lk 258 alates 989

Ремонт

1. Огънете водачите внимателно навън.

1. Издърпайте решетката навън за зъбците.
2. Избутайте металната рамка от държачите в предната част.

1. Избутайте металната рамка от водача.

4.3.2 Монтаж на чекмеджето VarioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на дюзите

4.4.1 Отстраняване на дюзите

1. Развийте горната дюза (1) и я издърпайте надолу, за да я отстраните (2).

1. За да отстраните долната дюза, я издърпайте надолу.

4.4.2 Монтаж на долния пулверизатор

1. Монтирайте долния пулверизатор. Пулверизаторът ще щракне на място.
2. Монтирайте горния пулверизатор и го завийте здраво.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете финия филтър обратно на часовниковата стрелка (1) и отстранете филтърната система (2).

Уверете се, че в съда за събиране не попадат чужди тела.

1. За да отстраните микрофилтъра, издърпайте го надолу.

4.5.2 Монтаж на филтрите

1. Монтирайте филтърната система отново. Уверете се, че заключващите куки на финия филтър щракват на място.
2. Поставете филтърната система в уреда и завъртете финия филтър по посока на часовниковата стрелка. Уверете се, че маркировките съвпадат.

Ремонт

4.6 Монтаж на главата на пулверизатора на скарата

1. Отстранете горния капак.
2. Поставете главата на пръскачката в държача (1) и завъртете надясно (2).

Главата на пръскачката ще щракне на място.

Ремонт

4.7 Смяна на захранващия кабел

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водопровода. До уреда има свободен достъп.

4.7.1 Разединяване на захранващия кабел

• Внимателно движете щепсела на захранващия кабел нагоре-надолу и го издърпайте от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на електрическата връзка!

Пожарна опасност

Натиснете захранващия кабел здраво на място, докато чуете щракване.

Поставете щепсела на захранващия кабел в контакта; когато е на място, ще чуете щракване.

Ремонт

4.8 Смяна на капака на отделението за препарат

Може да се използва малка отвертка.

Внимание:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратата е отворена. Капакът на отделението за препарат е отворен.

4.8.1 Отстраняване на капака на отделението за препарат

1. Плъзнете капака на отделението за препарат навътре с 5 mm.
2. Извадете капака на отделението за препарат от водачите, първо долната част, след това горната част.
3. Отстранете пружината.

4.8.2 Монтаж на пружината

1. Поставете дългия край на пружината в монтажния отвор на разпределителя (1).

1. Поставете късия край на пружината в монтажния отвор на капака на отделението за препарат (2).
2. Натиснете капака към разпределителя (3).

4.8.3 Монтаж на капака на отделението за препарат

1. Поставете капака на отделението за препарат върху водачите от едната страна, така че да остане на 5 mm от напълно отвореното положение. Натиснете леко противоположната страна върху водачите.
2. Проверете дали капакът на отделението за препарат функционира.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Забележка:

Капакът е свален. Филтрите са свалени. → 261

4.9.1 Сваляне на капака на помпата за отпадни води

1. Отстранете водата.

При необходимост използвайте гъба.

1. Отлепете капака на помпата с лъжица и го хванете от средната част.

1. Повдигнете капака на помпата под ъгъл навътре и го отстранете.

4.9.2 Монтиране на капака на помпата за отпадни води

Монтирайте капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата ще щракне на място.

Ремонт

4.10 Смяна на страничния панел

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водопровода. До уредите има свободен достъп. Отделно стоящи уреди: работната повърхност е отстранена. → 255

4.10.1 Сваляне на страничния панел

1. Отстранете винтовете (1) от страничния панел.

Фигура 1: Напълно интегрируеми

1. Наклонете страничния панел леко навън от горната част (2).
2. Спуснете страничния панел надолу и го издърпайте от основата (3).

Ремонт

4.10.2 Монтиране на страничния панел

1. Монтирайте страничния панел върху основата (1).

Фигура 2: Напълно интегрируеми

1. Натиснете страничния панел върху уреда (2).
2. Закрепете страничния панел с винтовете (3).

Ремонт

4.11 Смяна на вратата на фурната

№:

Уредът е изключен от захранването. Уредът е изключен от водопровода.

4.11.1 Сваляне на вратата на уреда

Отстранете винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3

Хванете вратата от едната страна.

Отстранете двата винта.

4.11.2 Монтиране на вратата на уреда

ВНИМАНИЕ

Неправилно поставени или незакрепени кабели!

Опасност от повреда на кабелите

Поставете кабелите и ги закрепете с лента.

Ремонт

Забележка:

Изолационният материал е правилно поставен и закрепен към вътрешната страна на вратата на шкафа. Пантите са монтирани на вратата на шкафа. 1. Затворете вътрешната врата, но не я заключвайте. 2. Поставете вратата на шкафа под контролния панел (1).

1. Притиснете вратата на шкафа към вътрешната врата и я задръжте на място (2).

4.

Задръжте вратата от едната страна.

Отворете вратата и я закрепете с два винта (4×11 мм метални винтове).

1. Закрепете вратата на шкафа с четири винта (4×11 мм метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако модулът не работи, трябва да се смени целият контролен панел.

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден).

4.12.1 Отстраняване на контролния панел

1. Разкачете електрическите връзки на контролния панел и долния аксесоар за изплакване (1, 2).

1. Разкачете заземителния кабел (3; по избор).
2. Отворете вратата на уреда.
3. Хванете контролния панел, за да не падне.
4. Отстранете шестте винта.

1. Отстранете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4× 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Отстранете капака на кабелния канал.

2.1.Отворете леко вратата (1).

1. Закрепете в жлеба на долния водач (2).
2. Затворете бавно вратата (3).

Системата за управление се закрепва автоматично към пантата на вратата.

Ремонт

3.1. Завъртете вратата леко настрани (4).

1. Преместете процепа назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете същото от другата страна на уреда.

Ремонт

4.14 Смяна на основния панел

Крачетата са идентични и могат да се разменят.

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Външната врата е отстранена. Външната врата е отстранена (напълно интегрируема/интегрируема).

4.14.1 Отстраняване на основния панел

1.

Неправилен начин на отстраняване. Ако основният панел се развие отстрани и се отстрани, двата конзолни винта могат да се счупят. Ако се повреди само един конзолен винт, можете да смените половината, тъй като конзолите са идентични. Препоръчително е да поставите нещо под предния край на уреда, за да намалите натоварването върху основния панел с крачетата.

1. Вкарайте отвертка в отворите (1) и освободете куката, като я плъзнете надолу.

1. Свалете панела.
2. Отстранете краката, като ги издърпате напред (1).

4.14.2 Монтаж на долния панел

1. Монтирайте краката.
2. Закачете долния панел на горната част (1) и натиснете, докато щракне на мястото си (2).

Ремонт

4.15 Смяна на цокълната плоча

Цокълната плоча се намира в долната част на предната страна.

Изисквания:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Мебелният панел (по избор) е свален. Външната врата е свалена. Външната врата е свалена (за напълно вграден/вграден уред). Долният панел е свален (по избор).

4.15.1 Сваляне на цокълната плоча

1. Отстранете двата винта (1).

1. Разхлабете крепежните елементи (2).
2. Наклонете внимателно цокълната плоча напред (1).

4.

В зависимост от модела, щепселът на EmotionLight все още е свързан към основата.

Освободете щепсела от монтажната шайба и го издърпайте назад (по избор; 2).

4.15.2 Монтаж на цокълната плоча

Монтирайте цокълната плоча в обратен ред.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба се намира в долната част на предната страна на уреда.

Изисквания:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Мебелният панел е отстранен (по избор). Външната врата е отстранена. Долният панел е отстранен (по избор), →273. Цокълната плоча е отстранена. →274

4.16.1 Отстраняване на преливния маркуч

Остатъчна вода

Ако маркучът за източване е отстранен, може да изтече остатъчна вода. Съберете водата в съд или я отстранете от основата с попивателна кърпа.

1. Извадете горният фиксиращ механизъм (1, 2).

1. Освободете фиксиращия елемент отгоре.

3.1. Поставете отвертка под металния ограничител (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Извадете преливната тръба.

4.16.2 Монтаж на преливната тръба

Повреда от вода поради неправилен монтаж на преливната тръба! Монтирайте преливната тръба правилно в долния водач на основата. Натиснете преливната тръба отгоре, докато щракне на място.

1. Монтирайте преливната тръба (1).
2. Поставете преливната тръба в уплътнението (2).
3. Натиснете преливната тръба във водача на уплътнението (3).
4. Поставете плътно преливната тръба (4).
5. Щракнете преливната тръба на място (5).

Ремонт

1. Проверете монтажа отляво и отдясно. 3. Уверете се, че тръбата е здраво закрепена.

1. Щракнете металната скоба на място отляво и отдясно.

Ремонт

4.17 Смяна на вътрешната врата

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водопровода.

4.17.1 Отстраняване на вътрешната врата

1. Отстранете винтовете (1). 2. Отстранете вътрешната врата нагоре (2).

1. Закрепете пантата на вратата с винтовете.
2. Поставете вътрешната врата върху пантата.
3. Закрепете вътрешната врата с винтовете.

4.17.2 Монтаж на вътрешната врата

1. Издърпайте уплътнението на вратата напред.
2. Поставете вътрешната врата зад уплътнението.
3. Затворете вътрешната врата.
4. Издърпайте уплътнението на вратата нагоре. Страничните части се виждат отгоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. До уреда има свободен достъп. Страничният панел е отстранен. → 266 Външната врата е отстранена. Вътрешната врата е отстранена. Контролният панел е отстранен. → 270 Пружините на вратата са закрепени. → 271 Основният панел е отстранен. → 273 Цокълът е отстранен. → 274 Преливният канал е отстранен. → 275

4.18.1 Отстраняване на пантата на вратата

1. Освободете куката с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Vabastage maandusühendus uksehingel.

4.18.2 Uksehinge paigaldamine

Liikuvatest osadest tingitud elektrilöögi oht!

Kui remonditöö on valesti tehtud, esineb elektrilöögist tingitud eluoht. Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. Pärast remonti peab olema tehtud ohutuskate vastavalt standarditele VDE 0701 või riiklikele määrustele.

Remont

1. Paigaldage hing seadmele (1).
2. Liigutage hinge allapoole (2), kuni see on seadme külge lukustunud.

2.

Puuduv maandusühendus võib põhjustada ukse potentsiaali.

Looge maandusühendus.

Remont

4.19 Uksetihendi (alumine) vahetamine

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Цокълът е отстранен. → 274 Основният панел е отстранен (по избор). → 273 Пружините на вратата са отстранени. Контролният панел е отстранен. Държачът на кабелния сноп под основата е отстранен.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двете заключващи скоби от долното уплътнение на вратата (1, 2).

1. Разединете канала за преливника.

1. Извадете преливника.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната страна.

4.19.2 Монтаж на уплътнението на вратата

1. Монтирайте уплътнението на вратата с уплътнителните тапи отляво и отдясно.

1. Поставете уплътнението на вратата така, че уплътнителният клапан да влезе във вътрешната врата.
2. Закрепете уплътнението на вратата с двете заключващи скоби.

Ремонт

4.20 Смяна на уплътнението на вратата (горно)

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Сваляне на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната страна на рамката.

4.20.2 Монтаж на уплътнението на вратата

Преди монтажа уплътнението на вратата трябва да се скъси до необходимата дължина. Правилната дължина на уплътнението е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящо уплътнение за вратата.
2. Уверете се, че монтажното положение на уплътнителния профил е правилно.

1. Бялата точка трябва да е наравно с ръба на уплътнителния жлеб.

4

Уплътнението не трябва да е нагънато или да се опъва в ъглите. Уплътнението се срязва диагонално в краищата, за да изтънее, и краищата се поставят под предния долен ръб на съда.

Поставете края на уплътнението отпред, под вътрешната врата. Уплътнението трябва да приляга към съда възможно най-плътно.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира на горната предна външна повърхност на миялния съд.

Уредът е изключен от захранването. Уредът е изключен от водопровода. До уреда има свободен достъп. Работният плот е отстранен (по избор). Десният страничен панел е отстранен (по избор). →266

4.21.1 Отстраняване на Tule EmotionLight

1. Освободете куката на задния панел (1).

1. Отстранете държача нагоре (2).
2. Издърпайте щепсела от съединението (отпред долу вдясно на уреда).
3. Отстранете електрическата връзка от захранващия модул.

1. Отстранете EmotionLight от уреда.

4.21.2 Монтаж на Tule EmotionLight

1. Поставете държача върху рамката на миялния резервоар (1).

Ремонт

1. Затегнете куката (2).

3.

Важно при инсталиране!

Повреда на кабела при пантата на вратата.

Инсталирайте кабела при пантата на вратата (между пантата и капака на миялния резервоар) така, че подвижните части да не го повредят.

Инсталирайте кабела долу вдясно.

Ремонт

Фигура 3: Плосък кабел 4. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight

Сменяйте TimeLight само като цяло. Модулът TimeLight се закрепва към задната част на цокълната плоча.

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Основната плоча е отстранена. → 273 Цокълната плоча е отстранена и обърната. → 274

4.22.1 Отстраняване на TimeLight

1. Огънете леко фиксиращите елементи (1) навън.

1. Издърпайте модула TimeLight нагоре от водача (2).

4.22.2 Монтаж на светлината TimeLight

1. Огънете отново крепежните елементи (1).

1. Плъзнете модула на светлината TimeLight в водача (2).
2. Създайте електрическа връзка.

Ремонт

4.23 Смяна на осветлението на фугата Gap Illumination

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Предният панел е отстранен.

4.23.1 Демонтаж на осветлението на фугата Gap Illumination

1. Разхлабете закрепването (1).
2. Отстранете електрическата връзка от модула (2).

1. Откачете куката отзад (1). 2. Отстранете оптичното влакно (2).

Ремонт

3.1. Освободете ключалката (1).

1. Повдигнете плъзгащата се плоча заедно с държача и я отстранете от рамката на модула (2).

4.23.2 Монтаж на осветлението за вдлъбнатини Gap Illumination

1. Монтирайте държача на плъзгащата се плоча върху рамката на модула.

2. Завъртете го, докато чуете щракване.

1. Монтирайте оптичното влакно и завъртете, докато чуете щракване.

1. Свържете кабела с модула.

Съвети за ремонт - Съдомиялна машина

1 Този документ 292

1.1 Важна информация 292

1.1.1 Предназначение 292 1.2 Значение на символите 292 1.2.1 Нива на опасност 292 1.2.2 Предупредителни знаци 292 1.2.3 Структура на предупрежденията 293 1.2.4 Общи символи 293

A Безопасност 294

2.1 Общи указания за безопасност 294

2.1.1 Всички домакински уреди 294

Инструменти и помощни средства. 295

Корекция. 296

4.1 Смяна на работната повърхност 296

4.1.1 Отстраняване на работната повърхност 296 4.1.2 Монтаж на работната повърхност 296

4.2 Монтаж на системата за корекция 297

4.2.1 Монтаж на плъзгача за таблетката за почистващ препарат за модела 86 cm 297 4.2.2 Монтаж на скобата за държане на чашата 297 4.2.3 Монтаж на стойката за сушене 298

4.3 Смяна на частта varioDrawer 299

4.3.1 Отстраняване на частта varioDrawer 299 4.3.2 Монтаж на частта varioDrawer 300

4.4 Смяна на душ-пръчките 301

4.4.1 Отстраняване на душ-пръчката 301 4.4.2 Монтаж на душ-пръчката 301

4.5 Смяна на филтрите 302

4.5.1 Отстраняване на филтъра 302 4.5.2 Монтаж на филтрите 302

4.6 Монтаж на пръскачката за тавите за печене 303

4.7 Смяна на захранващия кабел 304

4.7.1 Изключване на захранващия кабел от контакта 304 4.7.2 Свързване на захранващия кабел към контакта 304

4.8 Смяна на капака на отделението за почистващ препарат 305

4.8.1 Премахване на капака на отделението за препарат 305 4.8.2 Поставяне на пружината на място 305 4.8.3 Монтиране на капака на отделението за препарат 305

4.9 Смяна на капака на помпата за отпадни води 306

4.9.1 Премахване на капака на помпата за отпадни води 306 4.9.2 Монтиране на капака на помпата за отпадни води 306

4.10 Смяна на страничния панел 307

4.10.1 Премахване на страничния панел 307 4.10.2 Монтиране на страничния панел 308

4.11 Смяна на вратата 309

4.11.1 Премахване на външната врата 309 4.11.2 Монтиране на външната врата 309

4.12 Смяна на контролния панел 311

4.12.1 Премахване на контролния панел 311 4.12.2 Монтиране на контролния панел 311

4.13 Закрепване на пружините на вратата 312

4.14 Смяна на долния панел 314

4.14.1 Премахване на долния панел 314 4.14.2 Монтиране на долния панел 314

4.15 Смяна на цокълния панел 315

4.15.1 Премахване на цокълния панел 315 4.15.2 Монтиране на цокълния панел 315

4.16 Смяна на преливната тръба 316

4.16.1 Премахване на преливния маркуч 316 4.16.2 Монтаж на преливната тръба 317

4.17 Смяна на вътрешния капак 319

4.17.1 Премахване на вътрешния капак 319 4.17.2 Монтаж на вътрешния капак 319

4.18 Смяна на пантата на капака 320

4.18.1 Премахване на пантата на капака 320 4.18.2 Монтаж на пантата на капака 320

4.19 Смяна на уплътнението (долното) на капака 322

4.19.1 Премахване на уплътнението на капака 322 4.19.2 Монтаж на уплътнението на капака 323

4.20 Смяна на уплътнението (горното) на капака 324

4.20.1 Премахване на уплътнението на капака 324 4.20.2 Монтаж на уплътнението на капака 324

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на частта EmotionLight 325

4.21.1 Премахване на частта EmotionLight 325 4.21.2 Монтаж на частта EmotionLight 325

4.22 Смяна на модула TimeLight 328

4.22.1 Премахване на модула TimeLight 328 4.22.2 Монтаж на модула TimeLight 328

4.23 Смяна на модула Gap Illumination 329

4.23.1 Осветление на празнината - монтиране на модула 329 4.23.2 Осветление на празнината - инсталиране на модула 330

Този документ

1.1 Важна информация

1.1.1 Предназначение

Целта на тези инструкции за ремонт е да помогнат на потребителя да ремонтира устройствата сам, съгласно регламента за екологичен дизайн (актуализация 03/2021). Те съдържат информация за това как да се сменят определени резервни части. Освен това включват информация за предупрежденията и рисковете.

Свържете се с отдела за обслужване, ако имате въпроси. Отговаряме за щети само ако инструкциите за ремонт са спазени правилно.

1.2 Значение на символите

1.2.1 Нива на опасност

Нивата на предупреждение се състоят от символ и предупредителна дума. Предупредителните думи показват тежестта на опасността.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan taivakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voj johtaa kuolemaan taivakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voj johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voj johtaa omaisuusvahinkoihin.

Таблица 1: Нива на опасност

1.2.2 Предупредителни знаци

Предупредителните знаци са символи, съдържащи изображения, които показват вида на опасността. В този документ се използват следните предупредителни знаци:

Varoitusmerkki Merkitys
!	Yleinen varoitus
	Sähköjinnitteestä aiheutuva vaara
	Räjähdysvaara
	Viltohaavojen vaara
	Murskautumisen vaara

Този документ

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentästä aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Таблица 2: Предупредителни знаци

1.2.3 Структура на предупрежденията

Предупрежденията, съдържащи се в този документ, имат стандартизиран външен вид и структура.

В примера по-долу е показано предупреждение, което предупреждава за опасност от токов удар, причинен от части под напрежение. Действието, което трябва да се предприеме, за да се избегне опасността, е посочено.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
i	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynistä Nappämen tai painikkeen tunniste
[00123456] Materiaaluminum tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар, причинен от части под напрежение!

Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар! Изключете уреда от мрежата поне 60 секунди преди започване на работа. – След ремонта поискайте да бъде извършен тест за безопасност съгласно VDE 0701 или местните разпоредби.

Опасност от нараняване от остри ръбове!

Носете защитни ръкавици.

Риск от смачкване от тежки и движещи се компоненти по време на ремонт, поддръжка, отстраняване на неизправности и обслужване.

Носете защитни обувки. – Избягвайте падане на тежки компоненти. Не докосвайте движещи се компоненти. Риск за безопасността/функционирането на устройството! Използвайте само оригинални резервни части.

Риск от повреда на компоненти, чувствителни към статично електричество (ESDS) – Не докосвайте модулите, включително съединителите и кабелните маршрути.

Инструменти и помощни средства

Nimitys Yksityiskondat Kuvat
Torx T20 - ruuvmelisseli, reiällinen [00340764]	100 mm, ruuveille lukituktssella
Torx T15 - ruuvmelisseli	Pituus 80 mm
Uaruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm		Ø
Nokkapihdit [00340871]	Pituus: 200 mm, suora

Ремонт

4.1 Смяна на работния плот

Изискване:

Уредът е изключен от захранването. Има свободен достъп до уреда.

4.1.1 Отстраняване на работния плот

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете нагоре двата заключващи лоста под работния плот (2).

1. Повдигнете леко работния плот отпред (3).
2. Бутнете работния плот назад (4).
3. Отстранете работния плот.

4.1.2 Монтаж на работния плот

1. Заключете задната част на работния плот към водачите с помощта на задържащите скоби (1).

1. Бутнете работния плот напред (2).
2. Натиснете предната част на работния плот надолу, докато и двата заключващи лоста щракнат осезаемо на мястото си (3).
3. Завъртете двата винта обратно на мястото им (4) (по избор).

Ремонт

4.2 Монтаж на кошницата

Изискване:

Съответната кошница е отстранена от машината.

4.2.1 Монтаж на плъзгача за таблетка за миене за модел 86 см Специални инструменти:

Водач на таблетка за миене [00614935] Скоба за чаша [00618565] 1. Поставете плъзгача за таблетка за миене диагонално на мястото му в предната част на кошницата. 2. Центрирайте и щракнете улея за таблетки на място.

4.2.2 Монтаж на скобата за чаша Специални инструменти:

Водач на таблетка за миене [00614935] Скоба за чаша [00618565]

Когато миете чаши, скобата за чаша може да се обърне нагоре. Допълнителният ъгъл намалява събирането на вода в дъното на чашите. Когато миете дълги чаши, препоръчваме да оставите скобата за чаша надолу. Ако в горните кошници има допълнителна пластмасова вложка, тя трябва първо да се отстрани.

1. Отстранете пластмасовата вложка.

1. Щракнете скобата за чаша на място.

1. Обърнете скобата нагоре.

Ремонт

1. Поставете съдовете за миене в кошницата.

4.2.3 Монтаж на стойката за сушене

Специални инструменти:

Насочваща пластина за таблетката за миене [00614935]

Клипса за фиксиране на чаша [00618565]

Поставете крайните части на стойката за сушене под системата на кошницата.

Ремонт

4.3 Смяна на частта varioDrawer

1. Сгънете лостчетата на дръжката навътре.

4.3.1 Отстраняване на частта varioDrawer

1. Отстранете дръжката, като я издърпате нагоре.
2. Натиснете пластмасовите усилващи ръбове навън и ги избутайте нагоре извън рамката.

Ремонт

1. Издърпайте внимателно водещите ленти навън.

1. Издърпайте сгъваемите щифтове от лентите.
2. Натиснете металната рамка отпред, за да я извадите от държачите.

1. Избутайте металната рамка навън от водача.

4.3.2 Монтаж на частта varioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на душовите тръби

4.4.1 Отстраняване на душовата тръба

1. Завъртете горната душова тръба (1) и я извадете, като я издърпате надолу (2).

1. Отстранете долната душова тръба, като я издърпате нагоре.

4.4.2 Монтаж на душовата тръба

1. Поставете долната душова тръба на място. Душовата тръба ще щракне на място.
2. Поставете горната пръскачка на място и я затегнете добре.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и отстранете филтърната система (2).

Уверете се, че в съда не падат чужди предмети.

1. Натиснете микрофилтъра надолу, за да го отстраните.

4.5.2 Монтаж на филтрите

1. Сглобете отново частите на филтърната система. Уверете се, че фиксиращите издатъци на грубия филтър щракват на място.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките са подравнени.

Ремонт

4.6 Монтаж на пръскачката за тави за печене

1. Отстранете горната кошница.
2. Поставете пръскачката за тави за печене в държача (1) и я завъртете надясно (2).

Пръскачката за тави за печене щраква на място.

Ремонт

4.7 Смяна на захранващия кабел

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Има свободен достъп до машината.

4.7.1 Изключване на захранващия кабел от контакта

• Внимателно движете щепсела на захранващия кабел нагоре и надолу и го издърпайте от контакта.

4.7.2 Включване на захранващия кабел в контакта

ВНИМАНИЕ!

Опасност от прегряване на съединителя!

Опасност от пожар

Свържете захранващия кабел така, че да се чуе щракване.

Поставете щепсела на захранващия кабел в контакта и го оставете да щракне ясно на мястото си.

Ремонт

4.8 Смяна на капака на отделението за препарат

Малка отвертка може да се използва като помощен инструмент.

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Вратичката е отворена. Капакът на отделението за препарат е отворен.

4.8.1 Сваляне на капака на отделението за препарат

1. Плъзнете капака на отделението за препарат навътре с 5 mm.
2. Повдигнете капака на отделението за препарат от долната страна навън от водачите и го извадете от водачите от горната страна.
3. Отстранете пружината.

4.8.2 Поставяне на пружината на място

1. Пъхнете дългия край на пружината в отвора за монтаж на дозатора (1).

1. Пъхнете късия край на пружината в отвора за монтаж на капака на отделението за препарат (2).
2. Натиснете капака към дозатора (3).

4.8.3 Монтиране на капака на отделението за препарат

1. Поставете капака на отделението за препарат на 5 mm преди напълно отвореното положение, от едната страна към водачите. С лек натиск поставете противоположната страна към водачите.
2. Проверете функционирането на капака на отделението за препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Изискване:

Машината е изключена. Филтрите са отстранени. → 302

4.9.1 Отстраняване на капака на дренажната помпа

1. Изпразнете евентуалната вода. При необходимост използвайте помощни средства.
2. Повдигнете капака на помпата с помощта на лъжица и го хванете за напречната част.

1. Повдигнете капака на помпата навътре под ъгъл и го отстранете.

4.9.2 Монтаж на капака на дренажната помпа

• Поставете капака на помпата на място (1) и го натиснете надолу (2).

Капакът на помпата ще щракне на място.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Има свободен достъп до машината. За свободностоящи машини: Работният плот е отстранен. → 296

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фигура 1: Напълно интегриран

1. Издърпайте страничния панел леко навън отгоре (2).
2. Спуснете страничния панел и го издърпайте от основния корпус (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в основния корпус (1).

Фигура 2: Напълно интегриран

1. Натиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на вратата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Отстраняване на вратата

Отстранете винтовете, посочени в следващите стъпки.

1. Отворете капака.
2. Отстранете четирите винта.

3.

Предпазете капака от падане, като го държите отстрани.

Отстранете двата винта.

4.11.2 Монтаж на външния капак

Ремонт

Изискване:

Изолационният филц е поставен правилно и закрепен от вътрешната страна на външния капак. Пантите са поставени на мястото си на външния капак. 1. Затворете вътрешния капак, без да го щраквате. 2. Натиснете външния капак нагоре под контролния панел (1).

1. Притиснете външния капак към вътрешния и го задръжте (2).

4

Предпазете капака от падане, като го държите от едната страна.

Отворете капака и го закрепете с два винта (метални винтове 4 x 11 mm).

1. Закрепете външния капак с четири винта (метални винтове 4 x 11 mm).

Корекция

4.12 Смяна на контролния панел

Ако контролният модул е дефектен, целият контролен панел трябва да се смени.

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Горният капак е отстранен. Горният капак е отстранен (напълно интегриран / интегриран).

4.12.1 Отстраняване на контролния панел

1. Разкачете електрическите съединители от контролния панел и от сензора за нивото на изплакващия агент (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете капака на уреда.
3. Предпазете контролния панел от падане (го задръжте).
4. Отстранете шестте винта.

1. Отстранете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4 x 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на капака

1. Отстранете защитния капак на водача на кабела.

2.1.Отворете капака леко (1).

1. Закрепете водача на долния съд (2).
2. Затворете капака бавно (3).

Кабелната система се закрепва автоматично към пантата на капака.

Ремонт

3.1.Затворете капака леко (4).

1. Преместете водача назад и освободете пантата на капака (5).
2. Отворете капака (6).

1. Повторете стъпката от другата страна на уреда.

Ремонт

4.14 Смяна на долния панел

Краката са идентични и местата им могат да се разменят.

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Люкът за поддръжка е отстранен. Люкът за поддръжка е отстранен (напълно интегриран / интегриран).

4.14.1 Отстраняване на долния панел

1.

Отстранете винтовете. Ако долният панел се отстранява отстрани и се отстрани, две от скобите може да се счупят. Ако само една скоба е повредена, тя може да се смени, тъй като скобите са идентични. Под машината, отпред и отстрани, поставете нещо, за да намалите натоварването върху долния панел и краката му.

1. Натиснете надолу с помощта на водачите за отвертка (1) и освободете заключването.

1. Повдигнете панела и го отстранете.
2. Отстранете краката в посока напред (1).

4.14.2 Монтаж на долния панел

1. Поставете краката на местата им.
2. Закрепете долния панел отгоре (1) и го натиснете надолу, докато чуете щракване, с което той се захваща (2).

Корекция

4.15 Смяна на цокълния панел

Цокълният панел се намира долу отпред.

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Мебелната предна част (по избор) е отстранена. Външният люк е отстранен. Външният люк е отстранен (напълно интегриран / интегриран). Долният панел е отстранен (по избор). →314

4.15.1 Отстраняване на цокълния панел

1. Отстранете двата винта (1).

1. Отворете заключващите езичета (2).
2. Наклонете внимателно цокълния панел напред (1).

4.

В зависимост от моделната серия, щепселът на продукта EmotionLight все още е свързан в долната част.

Отключете щепсела от заключващия механизъм и го издърпайте назад (по избор) (2).

4.15.2 Монтаж на цокълния панел

Монтирайте цокълния панел в обратен ред.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба се намира отпред, в долната част на уреда.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предният панел е отстранен (по избор). Външният люк е отстранен. Долният панел е отстранен (по избор). → 314 Цокълният панел е отстранен. → 315

4.16.1 Отстраняване на преливния канал

Внимание: Когато изпускателният маркуч се отстрани, може да изтече вода. Изпразнете водата в съд или я отстранете от дънния съд с помощта на помпа.

1. Издърпайте лоста нагоре от фиксиращия механизъм в горната част (1, 2).

1. Освободете заключващата част отгоре.

3.1. Поставете отвертка под металната скоба (1).

1. Освободете внимателно металната скоба (2).

Ремонт

1. Повдигнете преливната тръба нагоре.

4.16.2 Монтаж на преливната тръба

Неправилната инсталация на преливната тръба може да причини водни щети! Поставете правилно преливната тръба в водача на основата. Щракнете преливната тръба отгоре, за да застане правилно на мястото си.

1. Поставете преливната тръба (1).
2. Преместете преливната тръба към уплътнението (2).
3. Натиснете преливната тръба във водача на уплътнението (3).
4. Внимателно поставете преливната тръба на мястото й (4).
5. Затегнете преливната тръба, като я щракнете на мястото й (5).

Ремонт

1. Проверете монтажа отляво и отдясно. 3. Проверете закрепването.

1. Щракнете металната скоба отляво и отдясно на ръба.

Ремонт

4.17 Смяна на вътрешната врата

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването.

4.17.1 Сваляне на вътрешния капак

1. Отстранете винтовете (1).
2. Свалете вътрешния капак нагоре (2).

4.17.2 Монтаж на вътрешния капак

1. Обърнете уплътнението на капака напред
2. Преместете вътрешния капак зад уплътнението на капака.
3. Затворете вътрешния капак.
4. Обърнете уплътнението на капака нагоре. Краищата сочат нагоре.
5. Преместете уплътнението на капака нагоре.
6. Закрепете пантата на капака с винтовете.
7. Поставете вътрешния капак върху пантата на капака.
8. Закрепете вътрешния капак с винтовете.

Ремонт

4.18 Смяна на пантата на вратата

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Има свободен достъп до машината. Страничният панел е отстранен. →307 Външната врата е отстранена. Вътрешната врата е отстранена. Контролният панел е отстранен. →311 Пружините на вратата са закрепени. →312 Долният панел е отстранен. →314 Цокълът е отстранен. →315 Преливният канал е отстранен. →316

4.18.1 Отстраняване на пантата на вратата

1. 1. Освободете закрепването с отвертка (1). 2. Издърпайте пантата на вратата напред (2).

1. Откачете заземителния проводник от пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Опасност от токов удар от части под напрежение! Опасност за живота при неправилен ремонт. Ремонтът на електрически уреди трябва да се извършва от квалифицирани електротехници. След ремонта извършете тест за безопасност съгласно VDE 0701 или местните разпоредби.

Ремонт

1. Поставете пантата в уреда (1).
2. Преместете пантата надолу (2), докато се заключи в уреда.

2.

Липсващата връзка за заземяване може да доведе до наелектризиране на вратата.

Създайте връзка за заземяване.

Ремонт

4.19 Смяна на уплътнението на (долната) врата

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Външната врата е отстранена. Цокълът е отстранен. →315 Долният панел е отстранен (по избор). →314 Пружините на вратата са отстранени. Контролният панел е отстранен. Държачът на кабелния сноп в долния десен ъгъл е отстранен.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двата фиксиращи клипса от долното уплътнение на вратата (1,2).

1. Откачете канала за преливане.

1. Повдигнете улея за преливане.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Закрепете уплътнителните тапи отляво и отдясно към уплътнителната шина заедно с уплътнението на вратата.

1. Поставете уплътнението на вратата с крайната част в ключалката.
2. Закрепете уплътнението на вратата с две скоби.

Ремонт

4.20 Смяна на уплътнението на вратата (горното)

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

• Отстранете уплътнението на вратата от вътрешната ключалка.

4.20.2 Монтаж на уплътнението на вратата

Уплътнението на вратата трябва да бъде отрязано до правилната дължина преди монтажа. Правилната дължина е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящо уплътнение за вратата.
2. Уверете се, че профилът на уплътнението е в правилната позиция за монтаж.

1. Бялата точка трябва да е на същото ниво като лентата на уплътнението.

4

Уплътнението не трябва да има гънки или да е разтегнато. Уплътнението се срязва диагонално в краищата и се стеснява към дъното на резервоара отпред.

Поставете края на уплътнението точно в предната част, под вътрешния капак. Уплътнението трябва да приляга възможно най-плътно към страната на резервоара.

Правилно монтирано уплътнение на капака:

Корекция

4.21 Смяна на частта EmotionLight

EmotionLight се намира от външната страна на резервоара за изплакване, горе в предната част.

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Има свободен достъп до машината. Работният плот е отстранен (по избор). Десният страничен панел е отстранен (по избор).→307

4.21.1 Отстраняване на частта EmotionLight

1. Откачете закрепващия елемент отзад (1).

1. Отстранете държача нагоре (2).
2. Издърпайте щепсела от съединителя (отдолу вдясно отпред на уреда).
3. Отстранете електрическата връзка от захранващия модул.

1. Отстранете EmotionLight от уреда.

4.21.2 Монтаж на частта EmotionLight

1. Натиснете държача в корпуса на миялния съд (1).

Поправка

1. Заключете скобата (2).

3.

ВНИМАНИЕ!

Неправилен монтаж!

Повреда на кабела в областта на пантата на вратата.

• Поставете кабела в областта на пантата на вратата (между пантата и миялния съд), така че движещите се части да не могат да го повредят.

Поставете кабела от дясната страна надолу.

Поправка

Фигура 3: Плосък кабел 4. Свържете щепсела към контакта.

Поправка

4.22 Смяна на модула TimeLight

Сменяйте TimeLight само като цялостен модул. Модулът TimeLight е закрепен зад цокълния панел.

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Долният панел е отстранен. → 314 Цокълният панел е отстранен и обърнат. 315

4.22.1 Отстраняване на модула TimeLight

1. Огънете леко заключващите елементи (1) навън.

1. Издърпайте модула TimeLight нагоре и го извадете от водача (2).

4.22.2 Монтаж на модула TimeLight

1. Огънете заключващите елементи (1) обратно.

1. Поставете модула TimeLight във водача (2).
2. Извършете електрическото свързване.

Ремонт

4.23 Смяна на модула Gap Illumination

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Сервизният люк е демонтиран. Контролният панел е отстранен.

4.23.1 Премахване на модула Gap Illumination

1. Отстранете закрепването (1).
2. Изключете електрическата връзка от управляващия модул (2).

2.1. Отстранете закрепването отзад (1).

1. Отстранете оптичното влакно (2).

Ремонт

3.1. Отстранете закрепването (1).

1. Повдигнете PCB заедно с държача и го извадете от корпуса на управляващия модул (2).

4.23.2 Инсталиране на модула Gap Illumination

1. Поставете държача на PCB в корпуса на управляващия модул.

1. Завъртете го, докато чуете "щрак".

1. Инсталирайте оптичното влакно и го завъртете, докато чуете "щрак".

1. Свържете проводника към управляващия модул.

Съвети за ремонт - Съдомиялна машина

1 Относно този документ 333

1.1 Важна информация 333

1.1.1 Цел 333 1.2 Обяснение на символите 333 1.2.1 Ниво на риск 333 1.2.2 Символи за опасност 333 1.2.3 Структура на предупрежденията 334 1.2.4 Общи символи 334

335

2.1 Общи указания за безопасност 335

2.1.1 Всички електроуреди 335

Инструменти и помощни средства 336

Ремонт 337

4.1 Смяна на работния плот 337

4.1.1 Демонтаж на работния плот 337 4.1.2 Монтаж на работния плот 337

4.2 Монтаж на системата за кошници 338

4.2.1 Монтаж на водача за таблетки за модели 86 см 338 4.2.2 Монтаж на рафта за чаши 338 4.2.3 Монтаж на вложката за готвене на пара 339

4.3 Смяна на чекмеджето Vario 340

4.3.1 Демонтаж на чекмеджето Vario 340 4.3.2 Монтаж на чекмеджето Vario 341

4.4 Смяна на спринклерните рамена 342

4.4.1 Отстраняване на спринклерно рамо 342 4.4.2 Монтиране на спринклерното рамо 342

4.5 Смяна на филтрите 343

4.5.1 Отстраняване на филтър 343 4.5.2 Монтиране на филтрите 343

4.6 Монтиране на спринклерната глава за готварска плоча 344

4.7 Смяна на захранващия кабел 345

4.7.1 Изключване на свързващия кабел 345 4.7.2 Свързване на свързващия кабел 345

4.8 Смяна на капака на почистващия препарат 346

4.8.1 Демонтиране на капака на почистващия препарат 346 4.8.2 Поставяне на пружината 346 4.8.3 Монтиране на капака на почистващия препарат 346

4.9 Смяна на капака на помпата за отпадни води 347

4.9.1 Отстраняване на капака на помпата за отпадни води 347 4.9.2 Монтиране на капака на помпата за отпадни води 347

4.10 Смяна на страничната стена 348

4.10.1 Демонтиране на страничната стена 348 4.10.2 Монтиране на страничната стена 349

4.11 Смяна на предната врата 350

4.11.1 Отстраняване на предната врата 350 4.11.2 Монтиране на предната врата 350

4.12 Смяна на командния панел 352

4.12.1 Отстраняване на командния панел 352 4.12.2 Монтаж на командния панел 352

4.13 Закрепване на пружините на вратата 353

4.14 Смяна на панела на основата 355

4.14.1 Демонтаж на панела на основата 355 4.14.2 Монтаж на панела на основата 355

4.15 Смяна на ламарината на основата 356

4.15.1 Демонтаж на ламарината на основата 356 4.15.2 Монтаж на ламарината на основата 356

4.16 Подмяна на преливния канал 357

4.16.1 Отстраняване на преливния канал 357 4.16.2 Монтаж на преливния канал 358

4.17 Подмяна на вътрешната врата 360

4.17.1 Отстраняване на вътрешната врата 360 4.17.2 Монтаж на вътрешната врата 360

4.18 Подмяна на пантата на вратата 361

4.18.1 Отстраняване на пантата на вратата 361 4.18.2 Монтаж на пантата на вратата 361

4.19 Подмяна на уплътнението на вратата (долно) 363

4.19.1 Отстраняване на уплътнението на вратата 363 4.19.2 Монтаж на уплътнението на вратата 364

4.20 Смяна на уплътнението на вратата (горно) 365

4.20.1 Отстраняване на уплътнението на вратата 365 4.20.2 Монтиране на уплътнението на вратата 365

Съвети за ремонт - Съдомиялна

4.21 Смяна на EmotionLight 366

4.21.1 Демонтаж на Emotion Light 366 4.21.2 Монтиране на Emotion Light 366

4.22 Смяна на TimeLight 369

4.22.1 Демонтаж на Time Light 369 4.22.2 Монтиране на Time Light 369

4.23 Смяна на Gap illumination 370

4.23.1 Отстраняване на Gap illumination 370 4.23.2 Монтиране на Gap illumination 371

Относно този документ

1.1 Важна информация

1.1.1 Цел

Следващите съвети за ремонт имат за цел да позволят на потребителя сам да ремонтира уреда, в съответствие с регламента за екопроектиране (в сила от 03.2021 г.).

Те съдържат информация за подмяната на определени резервни части, включително предупреждения.

При въпроси, моля, свържете се с нашия сервиз за следпродажбено обслужване. Нашата отговорност за щети е обвързана със спазването на съветите за ремонт.

1.2 Обяснение на символите

1.2.1 Ниво на риск

Нивата на риск се състоят от символ и предупредителен термин. Предупредителната дума характеризира тежестта на опасността.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'vertis- sement provoque la mort ou des ble-sures graves.
AVERTISSEMENT	Le non respect de la consigne d'vertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'vertis- sement peut provoquer des blessures lé-gères.
ATTENTION !	Le non respect de la consigne d'vertis- sement peut provoquer des dégàts maté- riers.

Таблица 1: Нива на риск

1.2.2 Символи за опасност

Символите за опасност са образни изображения, които информират за естеството на опасността.

Този документ използва следните символи за опасност:

Symbole de danger Signification
!	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

Относно този документ

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Таблица 2: Символи за опасност

1.2.3 Структура на предупредителните указания

Предупредителните указания в този документ имат еднакъв вид и еднаква структура.

Следният пример показва предупреждение за риск от токов удар. Посочена е мярката за избягване на опасността.

1.2.4 Общи символи

Този документ използва следните общи символи:

Symbole général Signification
i	Caracterisation d'une astuce particulière (texte et/ou graphique)
1	Caracterisation d'une astuce simple (texte seul)
▶	Caracterisation d'un lien vers une vente
○	Caracterisation d'outils nécessaires
✔	Caracterisation de conditions nécessaires
if	Caracterisation d'une condition (si..., alors...)
●	Caracterisation d'un résultat
Start Caracterisation d'une touche ou surface de commande
[00123456] Caracterisation d'une référence de piece
Statut Caracterisation d'un texte affché / fenetre (sur l'afficheur)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради части под напрежение!

• Грешки при ремонт на електрически компоненти могат да доведат до токов удар!
• Изключете уреда от мрежата поне 60 секунди преди започване на ремонта.
• След ремонта извършете тест за безопасност съгласно VDE 0701 или националните разпоредби.

Опасност от порязвания на остри ръбове!

• Носете защитни ръкавици.

Опасност от нараняване по време на ремонт, поддръжка, отстраняване на неизправности и сервизно обслужване поради тежки и подвижни компоненти.

• Носете защитни обувки.
• Обезопасете тежките компоненти срещу падане.
• Не закрепвайте частите на шасито към подвижните компоненти.

Опасност за безопасността / функцията на уреда!

Използвайте само оригинални резервни части.

Риск от повреда на компоненти, чувствителни към електростатични разряди!

• Не докосвайте модулите, нито техните връзки и проводящи пътеки.

Инструменти и помощни средства

Désignation Détails Images
Tournevis Torx T20 avec perçage [00340764]	100 mm , pour les vis avec la tige de sécurité
Tournevis Torx T15	Longueur 80 mm
Tournevis plat Lame	10 mm x 1,6 mm x 200 mm
Pince à becs plats [00340871]	Longueur 200 mm, droit

Ремонт

4.1 Смяна на работния плот

Предпоставки:

Уредът не е под напрежение. Уредът е изваден от вградения корпус.

4.1.1 Демонтаж на работния плот

1. Отстранете двата задни винта (1) (по избор).
2. Натиснете нагоре двата лоста за заключване под работния плот (2).

1. Повдигнете леко работния плот отпред (3).
2. Бутнете работния плот към шкафа (4).
3. Извадете работния плот.

4.1.2 Монтаж на работния плот

1. Вкарайте работния плот в релсите, като го спрете с опорните издатъци (1).

1. Бутнете работния плот напред (2).
2. Натиснете предния работен плот надолу, докато двата заключващи лоста се фиксират със звуков сигнал (3).
3. Завийте отново двата винта (4) (по избор).

Ремонт

4.2 Монтиране на системата за кошница

Изисквания:

Кошницата е извадена от уреда.

4.2.1 Монтиране на водача за чаши за модели 86 см

Необходими инструменти:

Водач за чаши [00614935] Стойка за чаши [00618565] 1. Монтирайте водача за чаши наклонено отпред на кошницата. 2. Центрирайте и закрепете водача за чаши.

4.2.2 Монтиране на стойката за чаши

Необходими инструменти:

Водач за чаши [00614935] Стойка за чаши [00618565]

При миене на чаши можете да отворите стойката за чаши. Този допълнителен наклон намалява риска от натрупване на вода върху дъното на чашата. При големи чаши се препоръчва използването на скобата на стойките за чаши. При горни кошници с допълнителни пластмасови части, те трябва да бъдат отстранени.

1. Отстранете пластмасовите части.

1. Затегнете скобата на рафта за чаши.

1. Отворете скобата на рафта за чаши.

Ремонт

1. Приберете съдовете.

4.2.3 Монтиране на вложката за готвене на пара

Необходими инструменти:

Водеща плоча [00614935] Рафт за чаши [00618565]

• Застопорете вложката за готвене на пара с краищата под системата на кошницата.

Ремонт

4.3 Смяна на чекмеджето Vario

4.3.1 Демонтаж на чекмеджето Vario

1. Огънете крачетата на дръжката навътре.

1. Отстранете дръжката отгоре.
2. Избутайте страничните пластмасови вложки навън и ги извадете от рамката отгоре.

Ремонт

1. Огънете водещите уши внимателно навън.

1. Отстранете сгъваемите пръти от ушите.
2. Избутайте металната рамка напред, за да я освободите от закрепванията.

1. Избутайте металната рамка назад, за да я извадите от водача.

4.3.2 Монтиране на чекмеджето Vario

Монтажът се извършва в обратен хронологичен ред.

Ремонт

4.4 Смяна на спринклерните рамена

4.4.1 Сваляне на спринклерно рамо

1. Развийте горното спринклерно рамо (1), след което го издърпайте надолу, за да го освободите (2).

1. Свалете долното пръскащо рамо, за да го отстраните.

4.4.2 Монтиране на пръскащото рамо

1. Поставете долното пръскащо рамо. То ще щракне на място.
2. Поставете горното пръскащо рамо и го завъртете здраво, докато се застопори.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтър

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтриращата система (2).

Внимавайте да не попаднат чужди тела в шахтата.

1. Извадете микрофилтъра, като го свалите надолу.

4.5.2 Монтиране на филтрите

1. Сглобете отново филтриращата система.

Уверете се, че заключващите езичета на грубия филтър са щракнали.

1. Поставете филтриращата система в уреда и завъртете грубия филтър по посока на

часовниковата стрелка.

Уверете се, че стрелките са подравнени.

Ремонт

4.6 Монтиране на главата за пръскане за готварската плоча

1. Извадете горната кошница.
2. Поставете главата за пръскане за готварската плоча в държача (1) и я завъртете надясно (2).

Главата за пръскане за готварската плоча се захваща.

Ремонт

4.7 Смяна на захранващия кабел

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водоснабдяване. Уредът е свободно достъпен.

4.7.1 Изключване на свързващия кабел

• Преместете внимателно свързващия кабел нагоре и надолу и го извадете от гнездото.

4.7.2 Свързване на свързващия кабел

ВНИМАНИЕ!

Прегряване на захранващия кабел!

Опасност от пожар

• Включете захранващия кабел, докато не чуете щракване.

Свържете съединителния кабел към гнездото, докато конекторът не се фиксира с щракване.

Ремонт

4.8 Смяна на капака на препарата

Тънка отвертка може да се използва като лост.

Изисквания:

Уредът не е под напрежение. Уредът не е свързан към водопровод. Вратата е отворена. Капакът на препарата е отворен.

4.8.1 Демонтиране на капака на препарата

1. Натиснете капака на препарата с 5 мм.
2. Повдигнете капака на препарата, разположен в долната част на водещите релси, и го задръжте в долната част на водещите релси.
3. Извадете пружината.

4.8.2 Поставяне на пружината

1. Поставете пружината с дългия край в отвора за закрепване на кутията за препарат (1).

1. Поставете разпределителя с късия край в отвора за закрепване на капака на препарата (2).
2. Поставете капака на отделението за препарат (3).

4.8.3 Монтиране на капака на препарата

1. Монтирайте капака на препарата 5 mm преди напълно отворената позиция от едната страна в направляващите релси. Натиснете леко противоположната страна в направляващите релси.
2. Проверете функцията на капака на препарата.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Предпоставки:

Кошицата е отстранена. Филтрите са отстранени.

4.9.1 Отстраняване на капака на помпата за отпадни води

1. Изпразнете остатъчната вода.

При необходимост използвайте гъба.

1. Натиснете капака на помпата с лъжица и го хванете за напречната греда.

1. Повдигнете капака на помпата навътре под ъгъл и го задръжте.

4.9.2 Монтиране на капака на помпата за отпадни води

Поставете капака на помпата (1) и натиснете върху него (2).

Капакът на помпата щрака на място.

Ремонт

4.10 Смяна на страничната стена

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровод. Уредът е свободно достъпен. Свободно стоящ уред: работният плот е демонтиран.337

4.10.1 Демонтиране на страничната стена

1. Отстранете винтовете на дясната странична стена (1).

Фиг. 1: Напълно вграден

1. Наклонете страничната стена отгоре навън (2).
2. Свалете страничната стена и я откачете от дъното (3).

Ремонт

4.10.2 Монтиране на страничната стена

1. Закачете страничната стена на дъното (1).

Фиг. 2: Напълно вграден

1. Притиснете страничната стена към уреда (2).
2. Закрепете страничната стена с винтове (3).

Ремонт

4.11 Смяна на предната врата

Изисквания:

Уредът не е под напрежение. Уредът не е свързан към водопровод.

4.11.1 Сваляне на предната врата

Отстранете винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четири винта.

3

Задръжте вратата, като я хванете от едната страна.

Отстранете два винта.

4.11.2 Монтиране на вратата

ВНИМАНИЕ!

Кабели, поставени неправилно или закрепени неправилно!

Повреда на кабела

Поставете кабелите и ги закрепете с тиксо.

Ремонт

Изисквания:

Изолационната част е поставена правилно и закрепена от вътрешната страна на предната врата. Пантите са вкарани в предната врата. 1. Затворете вътрешната врата, без да я затръшвате. 2. Натиснете предната врата нагоре под командния панел (1).

1. Натиснете и задръжте предната врата към вътрешната врата (2).

4.

Задръжте страната на вратата с една ръка.

Отворете вратата и я закрепете с два винта (метални винтове 4 x 11 mm).

1. Закрепете предната врата с четири винта (метални винтове 4 x 11 mm).

Ремонт

4.12 Смяна на командния панел

Ако командният модул е дефектен, целият команден панел трябва да бъде заменен.

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровода. Предната врата е демонтирана. Сменете предната врата (с вградено стъкло/интегрирана).

4.12.1 Сваляне на командния панел

1. Изключете електрическите връзки на командния панел и сондата за липса на течност за изплакване (1,2).

1. Изключете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Обезопасете командния панел, за да не падне (го придържайте).
4. Отстранете шестте винта.

1. Отстранете командния панел.

4.12.2 Монтаж на командния панел

Използвайте винтове 4 x 16 mm.

Монтажът се извършва в обратен хронологичен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Отстранете капака на кабелния водач.

2.1. Отворете леко вратата (1)

1. Закрепете в прореза на цокъла (2).
2. Затворете внимателно вратата (3).

Кабелната система се закача автоматично към пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете прореза назад и освободете пантата на вратата (5). 3. Отворете вратата (6).

1. Повторете стъпките от другата страна на уреда.

Ремонт

4.14 Смяна на цокъла

Крачетата са еднакви и могат да се разменят.

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровод. Вратата на фасадата е демонтирана. Сменете фасадната врата (напълно вградена/вградена).

4.14.1 Демонтиране на цокълната лайстна

1.

Неправилен демонтаж Ако цокълната лайстна се откопчи отстрани и се издърпа, двата държача могат да се счупят. Ако е повреден само един държач, страната може да се смени, тъй като двата държача са еднакви. Препоръчително е да поставите крак под фасадата на уреда, за да разтоварите цокъла.

1. Поставете отвертка в водачите (1) и разхлабете закрепването отдолу.

1. Извадете лайстната отгоре.
2. Извадете крачетата отпред (1).

4.14.2 Монтаж на цокълната лайстна

1. Поставете крачетата.
2. Поставете цокълната лайстна отгоре (1) и я натиснете надолу, докато чуете щракване на фиксатора (2).

Ремонт

4.15 Смяна на цокълната ламарина

Цокълната ламарина се намира в долната част на фасадата.

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровод. Мебелната фасада (по избор) е демонтирана. Вратата на фасадата е демонтирана. Смяна на фасадната врата (напълно вграден/вграден). Цокълът е демонтиран (по избор).

4.15.1 Демонтиране на цокълната ламарина

1. Отстранете двата винта (1).

1. Отстранете елементите за закрепване (2).
2. Внимателно наклонете цокълната ламарина напред (1).

4.

В зависимост от модела, съединителите са закрепени към EmotionLight в цокъла.

Отключете съединителя на издатината и го извадете отзад (2 - по избор).

4.15.2 Монтиране на цокълната ламарина

Монтирайте цокълната ламарина в обратен хронологичен ред.

Ремонт

4.16 Смяна на преливния канал

Преливният канал се намира на предната страна на уреда.

Предварителни изисквания:

Уредът не е под напрежение. Уредът не е свързан към водопровод. Панелът на шкафа е отстранен (по избор). Вратата на предната страна е отстранена. Первазът е отстранен (по избор). → 355 Плочата на основния контакт е отстранена. 356

4.16.1 Отстраняване на преливния канал

Остатъчна вода

• При отстраняване на дренажния маркуч може да изтече остатъчна вода.
• Съберете водата или я задръжте в тавата на дъното със спринцовка.
• Повдигнете горното закрепване (1, 2).

1. Отстранете горния елемент за закрепване.

1. Поставете отвертка под металната скоба (1).
2. Внимателно отстранете металната скоба (2).

Ремонт

1. Повдигнете канала за преливане.

4.16.2 Монтиране на канала за преливане

Щети от вода поради неправилно инсталиране на канала за преливане! Поставете правилно канала за преливане отдолу в водача на цокъла. Захванете правилно канала за преливане отгоре.

1. Поставете канала за преливане (1).
2. Преместете канала за преливане в уплътнението (2).
3. Натиснете канала за преливане в водача на уплътнението (3).
4. Поставете внимателно канала за преливане (4).
5. Захванете канала за преливане (5).

Ремонт

1. Проверете инсталацията отляво и отдясно. 3. Уверете се, че всичко е стабилно на мястото си.

1. Захванете металната скоба от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровод.

4.17.1 Отстраняване на вътрешната врата

1. Отстранете винтовете (1).
2. Отстранете вътрешната врата, като я повдигнете (2).

1. Затегнете пантата на вратата.
2. Поставете вътрешната врата върху пантата на вратата.
3. Затегнете винтовете на вътрешната врата.

4.17.2 Монтиране на вътрешната врата

1. Издърпайте уплътнението на вратата напред.
2. Поставете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Издърпайте уплътнението на вратата нагоре. Страничните части са насочени нагоре.
5. Повдигнете пантата на вратата.

Ремонт

4.18 Смяна на пантата на вратата

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровода. Уредът е свободно достъпен. Страничният панел е отстранен. → 348 Предната врата е отстранена. Вътрешната врата е отстранена. Командният панел е отстранен. → 352 Пружините на вратата са фиксирани. → 353 Первазът е отстранен. → 355 Плочата на основата е отстранена. → 356 Каналът за преливане е отстранен. → 357

4.18.1 Отстраняване на пантата на вратата

1. Откачете фиксиращата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Откачете заземителния проводник от пантата на вратата.

4.18.2 Монтиране на пантата на вратата

Ремонт

1. Поставете пантата върху уреда (1).
2. Свалете пантата (2), докато не се захване за уреда.

2.

Липсата на заземяващ проводник може да доведе до натрупване на мрежов потенциал върху вратата.

Създайте заземителната връзка.

Ремонт

4.19 Смяна на уплътнението на вратата (долно)

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровод. Фасадната врата е свалена. Плочата на основата е отстранена. → 356 Первазът е отстранен (по избор). → 355 Пружините на вратата са отстранени. Командният панел е отстранен. Държачът на кабелния сноп долу вдясно е отстранен.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двата фиксиращи клипса на долното уплътнение на вратата (1, 2).

1. Откачете преливния канал.

1. Повдигнете преливния улей, за да го отстраните.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтиране на уплътнението на вратата

1. Поставете уплътнителните капачки отляво и отдясно на затварящия релс с уплътнението на вратата.

1. Поставете уплътнението на вратата с клапата за затваряне във вътрешната врата.
2. Затегнете уплътнението на вратата с два задържащи клипса.

Ремонт

4.20 Смяна на уплътнението на вратата (горно)

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водоснабдяване.

4.20.1 Отстраняване на уплътнението на вратата

Отстранете долното уплътнение на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

Уплътнението на вратата трябва да бъде скъсено до правилната дължина преди монтажа. Тази дължина е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Подгответе подходящо уплътнение на вратата.
2. Уверете се, че затварящият профил е в монтажно положение.

1. Бялата точка трябва да е подравнена с уплътнителната лайстна.

4.

Уплътнението не трябва да е вълнообразно или разтегнато в ъглите. Уплътнението се срязва диагонално в краищата и спира в долната част на ваната отпред.

Позиционирайте края на уплътнението точно отпред под вътрешната врата. Уплътнението трябва да бъде разположено срещу стената на ваната възможно най-далеч.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира от външната горна предна част на ваната.

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водоснабдяване. Уредът е свободно достъпен. Работният плот е демонтиран (по избор). Страничната стена отдясно е демонтирана (по избор). → 348

4.21.1 Демонтиране на Emotion Light

1. Освободете фиксиращия зъб (1).

1. Извадете гнездото отгоре (2).
2. Извадете щепсела от съединението (уред отпред долу вдясно).
3. Извадете електрическата връзка на модула на мощността.

1. Извадете Emotion Light от уреда.

4.21.2 Монтиране на Emotion Light

1. Монтирайте гнездото в рамката на съда (1).

Ремонт

1. Щракнете ухото (2).

3.

ВНИМАНИЕ!

Неправилен монтаж.

Риск от повреда на кабела при пантата на вратата.

• Поставете кабела при пантата на вратата (между съда и пантата), така че да не бъде повреден от подвижните части.

Поставете кабела в долната дясна част.

Ремонт

Фиг. 3: Плосък кабел

1. Поставете конектора.

Ремонт

4.22 Смяна на TimeLight

Сменяйте TimeLight само като цяло. Модулът TimeLight е закрепен отзад на ламарината на основата.

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водоснабдяване. Лентата на основата е отстранена. → 355 Ламарината на основата е отстранена и обърната.356

4.22.1 Демонтиране на TimeLight

1. Огънете леко фиксиращите елементи (1) навън.

2. Извадете модула TimeLight от водача му отгоре (2).

4.22.2 Монтиране на TimeLight

1. Изправете фиксиращите елементи (1).

1. Натиснете модула TimeLight във водача (2).
2. Свържете електрическите връзки.

Ремонт

4.23 Смяна на осветлението на процепа

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водоснабдяване. Външната врата е демонтирана. Командният панел е свален.

4.23.1 Отстраняване на осветлението на процепа

1. Разхлабете закрепването (1).
2. Извадете електрическата връзка към командния модул (2).

1. Откачете фиксиращата кука на ръба (1).
2. Отстранете осветителното влакно (2).

Ремонт

3.1. Откачете фиксиращата кука (1).

1. Повдигнете платката с държателя и я извадете от рамката на командния модул (2).

4.23.2 Монтиране на осветлението на процепа

1. Поставете опората на платката в рамката на командния модул.

2. Затегнете до щракване.

1. Поставете осветителното влакно и го затегнете до щракване.

1. Свържете проводника към командния модул.

Указания за ремонт - съдомиялна машина

● Към този документ 374

1.1 Важни указания: 374 1.1.1 Предназначение 374 1.2 Обяснение на символите 374 1.2.1 Степени на опасност 374 1.2.2 Символи за опасност 374 1.2.3 Структура на предупрежденията 375 1.2.4 Общи символи 375

Безопасност 376

2.1 Общи указания за безопасност 376 2.1.1 Всички домакински уреди 376

Инструменти и помощни средства 377

Ремонт 378 4.1 Смяна на работния плот 378

4.1.1 Демонтаж на работния плот 378 4.1.2 Монтаж на работния плот 378

4.2 Монтаж на системата за кошници 379

4.2.1 Монтаж на улея за таблетки за модели с ширина 86 см 379 4.2.2 Монтаж на държателя за чаши 379 4.2.3 Монтаж на вложката за готвене на пара 380

4.3 Смяна на VarioSchublade 381

4.3.1 Демонтаж на VarioSchublade 381 4.3.2 Монтаж на VarioSchublade 382

4.4 Смяна на спрей-рамената 383

4.4.1 Демонтаж на спрей-рамото 383 4.4.2 Монтаж на спрей-рамото 383

4.5 Смяна на филтрите 384

4.5.1 Демонтаж на филтрите 384 4.5.2 Монтаж на филтрите 384

4.6 Монтаж на спрей-главата за тава 385

4.7 Смяна на захранващия кабел 386

4.7.1 Изключване на захранващия кабел 386 4.7.2 Включване на захранващия кабел 386

4.8 Смяна на капака на почистващия препарат 387

4.8.1 Демонтаж на капака на почистващия препарат 387 4.8.2 Поставяне на пружината 387 4.8.3 Монтаж на капака на почистващия препарат 387

4.9 Смяна на капака на помпата за отпадни води 388

4.9.1 Демонтаж на капака на помпата за отпадни води 388 4.9.2 Монтаж на капака на помпата за отпадни води 388

4.10 Смяна на страничната стена 389

4.10.1 Демонтаж на страничната стена 389 4.10.2 Монтаж на страничната стена 390

4.11 Смяна на външната врата 391

4.11.1 Демонтаж на външната врата 391 4.11.2 Монтаж на външната врата 391

4.12 Смяна на контролния панел 393

4.12.1 Демонтаж на контролния панел 393 4.12.2 Монтаж на контролния панел 393

4.13 Монтаж на пружините на вратата 394

4.14 Смяна на цокълната облицовка 396

4.14.1 Демонтаж на цокълната облицовка 396 4.14.2 Монтаж на цокълната облицовка 396

4.15 Смяна на цокълния лист 397

4.15.1 Демонтаж на цокълния лист 397 4.15.2 Монтаж на цокълния лист 397

4.16 Смяна на преливния канал 398

4.16.1 Отстраняване на преливния канал 398 4.16.2 Монтаж на преливния канал 399

4.17 Смяна на вътрешната врата 401

4.17.1 Демонтаж на вътрешната врата 401 4.17.2 Монтаж на вътрешната врата 401

4.18 Смяна на пантата на вратата 402

4.18.1 Демонтаж на пантата на вратата 402 4.18.2 Монтаж на пантата на вратата 402

4.19 Смяна на уплътнението на вратата (долно) 404

4.19.1 Демонтаж на уплътнението на вратата 404 4.19.2 Монтаж на уплътнението на вратата 405

4.20 Смяна на уплътнението на вратата (отгоре) 406

4.20.1 Демонтаж на уплътнението на вратата 406 4.20.2 Монтаж на уплътнението на вратата 406

Указания за ремонт - съдомиялна машина

4.21 Смяна на EmotionLight 407

4.21.1 Демонтаж на EmotionLight 407 4.21.2 Монтаж на EmotionLight 407

4.22 Смяна на TimeLight 410

4.22.1 Демонтаж на TimeLight 410 4.22.2 Монтаж на TimeLight 410

4.23 Смяна на осветлението на процепа 411

4.23.1 Демонтаж на осветлението на процепа 411 4.23.2 Монтаж на осветлението на процепа 412

Относно този документ

1.1 Важни указания:

1.1.1 Предназначение

Тези указания за ремонт служат за подпомагане на клиента при самостоятелен ремонт на уреда съгласно съответната екодизайн директива (от 03/2021). Те съдържат информация за подмяна на определени резервни части, както и предупреждения и указания за опасности.

При съмнения, моля, свържете се с нашата служба за обслужване на клиенти. При неправилно спазване на указанията за ремонт, отговорността за щети е изключена.

1.2 Легенда на символите

1.2.1 Степени на опасност

Степените на опасност се състоят от символ и сигнална дума. Сигналната дума обозначава тежестта на опасността.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Таблица 1: Степени на опасност

1.2.2 Символи за опасност

Символите за опасност са образни изображения, които дават указание за вида на опасността.

В този документ се използват следните символи за опасност:

Gefahrensymbol Bedeutung
!	Allgemeiner Warnhinweis
	Gefahr durch elektrische Spannung
	Gefahr durch Explosion
	Gefahr von Schnittverletzungen
	Gefahr von Quetscherfetzungen

Към този документ

Gefahrensymbol Bedeutung
	Gefahr durch heiße Oberflächen
	Gefahr durch starkes Magnetfeld
	Gefahr durch nicht ionisierende Strahlung

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат еднакъв вид и еднаква структура.

ОПАСНОСТ

Вид и източник на опасността!

Възможни последици при неспазване на опасността / предупреждението.

Мерки и забрани за избягване на опасността.

Следният пример показва предупреждение, което предупреждава за опасност от токов удар от части под напрежение. Посочена е мярката за избягване на опасността.

Опасност от токов удар от части под напрежение!

Смърт от токов удар

Изключете уреда от мрежата поне 60 секунди преди началото на ремонта

.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Allg. Symbol Bedeutung
i	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
i	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
Kennzeichnung eines Links zu einer Vi- deoanleitungKennzeichnung erforderlicher WerkzeugeKennzeichnung erforderlicher VoraussetzungenKennzeichnung einer Bedingung (Wenn ..., dann ...)Kennzeichnung eines ErgebnissesStart Kennzeichnung einer Taste oder Schalt- fläche[00123456] Kennzeichnung einer MaterialnummerStatus Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар от части под напрежение!

• Ако електрическите компоненти се ремонтират неправилно, съществува опасност от токов удар! Изключете уреда от мрежата поне 60 секунди преди началото на работата. След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или местните разпоредби.

Опасност от нараняване от остри ръбове!

Носете защитни ръкавици.

Опасност от притискане по време на ремонт, поддръжка, отстраняване на неизправности и

сервизни работи поради тежки движещи се части.

Носете защитни ръкавици. Осигурете тежките части срещу падане. Не поставяйте части от тялото в движещи се части.

Опасност за безопасността/функцията на уреда!

Използвайте само оригинални резервни части. Опасност от повреда на електростатично чувствителни части (електростатични разряди)! - В никакъв случай не докосвайте модулите, включително техните съединения и проводници.

Инструменти и помощни средства

Bezeichnung Detai s Bilder
Schraubendreher Torx T20 mit Bohrung [00340764]	100 mm, für Schrauben mit Sicherheitsstift
Isolierter Schraubenreher Torx T15 mit Bohrung [15000626]	Klingenlänge 125 mm, für Schrauben mit Sicherheitsstift
Schlitzschraubenreher	Klinge 10 mm x 1,6 mm x 200 mm
Flachrundzange [00340871]	Länge 200 mm, gerade

Ремонт

4.1 Смяна на работния плот

Условия:

Уредът е без напрежение. Уредът е изваден.

4.1.1 Демонтаж на работния плот

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете двата заключващи лоста под работния плот в посока отворено (2).

1. Плотовете отпред леко се повдигат (3).
2. Плотът се плъзга назад (4).
3. Плотът се отстранява.

4.1.2 Монтаж на плота

1. Плотът отзад с водещите уши се захваща в водачите (1).

1. Плотът се плъзга напред (2).
2. Плотът отпред се натиска надолу, докато двата лоста за захващане щракнат чуто (3).
3. Двата винта се завинтват отново (4) (по избор).

Ремонт

4.2 Монтаж на кошницата

Условие:

Съответната кошница е извадена от уреда.

4.2.1 Монтаж на плъзгача за 86 см модели

Специални помощни средства:

Плъзгач [00614935] Държач за чаши [00618565]

1. Поставете таблата наклонено от предната страна на кошницата.
2. Центрирайте таблата и я щракнете на място.

4.2.2 Монтаж на държача за чаши

Специални инструменти:

Табла [00614935] Държач за чаши [00618565]

При миене на чаши, клипсът за чаши може да се сгъне нагоре. Допълнителният наклон намалява натрупването на вода върху долната страна на чашата. При високи чаши се препоръчва клипсът за чаши да се сгъне плоско. При горни кошници с допълнителни пластмасови части, те трябва да се отстранят предварително.

1. Отстранете пластмасовите части.

1. Щракнете клипса за чаши на място.

1. Сгънете клипса за чаши нагоре.

Ремонт

1. Заредете съдомиялната машина.

4.2.3 Монтаж на вложката за пара

Специални инструменти:

Табла [00614935] Държач за чаши [00618565]

Поставете вложката за пара с крайните части под кошничната система.

Ремонт

4.3 Смяна на VarioSchublade

1. Огънете ламелите на дръжката навътре.

4.3.1 Демонтаж на VarioSchublade

1. Издърпайте дръжката нагоре.
2. Натиснете страничните пластмасови вложки навън и ги избутайте нагоре от рамката.

Ремонт

1. Внимателно огънете водещите ламели навън.

1. Издърпайте сгъваемите шипове от ламелите.
2. Избутайте металната рамка отпред от държачите.

1. Избутайте металната рамка назад от водача.

4.3.2 Монтиране на VarioSchublade

Монтажът се извършва в обратен ред.

Ремонт

4.4 Смяна на спринклерните рамена

4.4.1 Демонтаж на спринклерното рамо

1. Развийте горното спринклерно рамо (1) и го издърпайте надолу, за да го отстраните (2).

1. Издърпайте долното спринклерно рамо надолу, за да го отстраните.

4.4.2 Монтаж на спринклерното рамо

1. Поставете долното спринклерно рамо. То трябва да щракне чуваемо.
2. Поставете горното спринклерно рамо и го завийте.

Ремонт

4.5 Смяна на филтрите

4.5.1 Демонтаж на филтрите

1. Завъртете едрия филтър обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Внимавайте да не попаднат чужди предмети в помпената камера.

1. Издърпайте микроситото надолу.

4.5.2 Монтаж на ситата

1. Сглобете отново ситовата система. Уверете се, че издатъците на едрото сито са захванати.
2. Поставете ситовата система в уреда и завъртете едрото сито по посока на часовниковата стрелка. Уверете се, че стрелките са срещуположно разположени.

Ремонт

4.6 Монтаж на спринклерната глава за тава за печене

1. Извадете горната кошница за съдове.
2. Поставете спринклерната глава за тава за печене в държача (1) и я завъртете надясно (2).

Спринклерната глава за тава за печене ще щракне с чуваем звук.

Ремонт

4.7 Смяна на захранващия кабел

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изключване на свързващия кабел

• Внимателно движете щепсела на свързващия кабел нагоре и надолу и го извадете от мрежовата букса.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ

Прегряване на захранващия кабел!

Опасност от пожар

Захранващият кабел трябва да бъде включен плътно, докато щракне.

• Поставете щепсела на захранващия кабел в гнездото за захранване, докато щепселът щракне audible.

Ремонт

4.8 Смяна на капака на почистващия препарат

Като лостов инструмент може да се използва тясна отвертка.

Условия:

Уредът е без напрежение. Уредът е отделен от водоснабдяването. Вратата е отворена. Капакът на почистващия препарат е отворен.

4.8.1 Демонтаж на капака на почистващия препарат

1. Приплъзнете капака на почистващия препарат с 5 мм.
2. Повдигнете капака на почистващия препарат от долната страна от водещите релси и го извадете от горната страна от водещите релси.
3. Извадете пружината.

4.8.2 Поставяне на пружината

1. Поставете пружината с дългия край в отвора за закрепване на устройството за добавяне (1).

1. Поставете пружината с късия край в отвора за закрепване на капака на почистващия препарат (2).
2. Натиснете капака в устройството за добавяне (3).

4.8.3 Монтиране на капака на почистващия препарат

1. Поставете капака на почистващия препарат на 5 mm преди напълно отворената позиция от едната страна в краищата на водачите. Натиснете противоположната страна с леко усилие в краищата на водачите.
2. Проверете функцията на капака на почистващия препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Предпоставка:

Съдът за прибори е отстранен. Ситата са отстранени. (Вижте страница 384)

4.9.1 Демонтаж на капака на помпата за отпадни води

1. Ако е необходимо, изсипете водата. Ако е необходимо, използвайте гъба.
2. Извадете капака на помпата с помощта на лъжица и го хванете за моста.

1. Наклонете капака на помпата навътре и го извадете.

4.9.2 Монтаж на капака на помпата за отпадни води

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата ще щракне с чуваем звук.

Ремонт

4.10 Смяна на страничната стена

Условия:

Уредът е без напрежение. Уредът е отделен от водоснабдяването. Уредът е свободно достъпен. При самостоятелен уред: работният плот е демонтиран. → стр. 378

4.10.1 Демонтаж на страничната стена

1. Отстранете винтовете на страничната стена (1).

Фиг. 1: Напълно вграден

1. Наклонете леко горната част на страничната стена навън (2).
2. Спуснете страничната стена и я извадете от дънния съд (3).

Ремонт

4.10.2 Монтаж на страничната стена

1. Закачете страничната стена в дънния съд (1).

Фиг. 2: Напълно интегриран

1. Притиснете страничната стена към уреда (2).
2. Закрепете страничната стена с винтове (3).

Ремонт

4.11 Смяна на външната врата

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването.

4.11.1 Демонтаж на външната врата

Отстранете винтовете, както е описано в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3

Подпрете вратата отстрани с една ръка.

Отстранете двата винта.

4.11.2 Монтаж на външната врата

Ремонт

Условие:

Дамското фолио е правилно позиционирано и фиксирано от вътрешната страна на външната врата. Шарнирите са закачени на външната врата. 1. Затворете вътрешната врата, без да щракне. 2. Плъзнете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте (2).

4

Осигурете вратата отстрани с една ръка.

Отворете вратата и я закрепете с два винта (4 x 11 мм метални винтове).

1. Закрепете външната врата с четири винта (4 x 11 мм метални винтове).

Ремонт

4.12 Смяна на контролния панел

В случай на дефектен контролен модул, целият контролен панел трябва да бъде сменен.

Условие:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Смяна на външната врата (напълно интегрирана)

4.12.1 Демонтаж на контролния панел

1. Изключете електрическите връзки към контролния панел и сензора за липса на препарат за изплакване (1, 2).

1. Свалете кабела за маса (3) (по избор). 3. Отворете уреда.
2. Осигурете предния панел срещу падане (задръжте го).
3. Отстранете шестте винта.

1. Свалете предния панел.

4.12.2 Монтаж на предния панел

Използвайте винтове 4 x 16 mm.

Монтажът се извършва в обратен ред.

Ремонт

4.13 Монтаж на пружините на вратата

1. Отстранете капака на водача на въжето навън.

2.1. Отворете леко вратата (1).

1. Фиксирайте държача на въжената система в прореза на дъното (2). 3. Затворете вратата бавно (3).

Въжената система автоматично се захваща в пантата на вратата.

Ремонт

3.1. Вратата се затваря леко (4).

1. Преместете прореза назад и разхлабете пантата на вратата (5). 3. Отворете вратата (6).

1. Повторете процеса от другата страна на уреда.

Ремонт

4.14 Смяна на цокълния панел

Крачетата са идентични и могат да се сменят едно с друго.

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Смяна на външната врата (напълно вграден)

4.14.1 Демонтаж на цокълния панел

1

Неправилен демонтаж. Ако цокълният панел се разхлаби странично и се свали, може да се счупят и двата държателя. Ако се повреди само един държател, страната може да се смени, тъй като двата държателя са еднакви. Препоръчително е да поставите нещо под предната част на уреда, за да облекчите цокълния панел с крачетата.

1. С помощта на отвертка влезте в водачите (1) и отключете надолу.

1. Отстранете панела нагоре.
2. Свалете краката напред (1).

4.14.2 Монтиране на цокълния капак

1. Поставете краката.
2. Поставете цокълния капак отгоре (1) и натиснете надолу, докато щракне audible (2).

Ремонт

4.15 Смяна на цокълния лист

Цокълният лист се намира в долната част на предната страна.

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Мебелната врата (по избор) е демонтирана. Вратата е свалена. Смяна на вратата (напълно/полувграден) Цокълният капак е демонтиран (по избор). → Страница 396

4.15.1 Демонтиране на цокълния лист

1. Отстранете двата винта (1).

1. Освободете фиксиращите елементи (2).
2. Внимателно наклонете основната плоча напред (1).

4.

В зависимост от модела, свързващият щепсел към EmotionLight може все още да е закрепен към основата.

Освободете щепсела от фиксиращата издатина и го издърпайте назад (по избор) (2).

4.15.2 Монтиране на основната плоча

• Монтирайте основната плоча в обратен ред.

Ремонт

4.16 Смяна на преливния канал

Преливният канал се намира в долната част на предната страна на уреда.

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Мебелната врата е демонтирана (по избор). Външната врата е отстранена. Цокълът е отстранен (по избор). → стр. 396 Основната плоча е подготвена. → стр. 397

4.16.1 Отстраняване на преливния канал

Остатъчна вода

• При отстраняване на дренажния маркуч може да изтече остатъчна вода.
• Изцедете водата или я отстранете с помпа от подовата вана.
• Извадете горната ключалка (1, 2).

1. Разхлабете горния заключващ елемент.

3.1. Под металната скоба поставете отвертка (1).

1. Внимателно отстранете металния клип (2).

Ремонт

1. Отстранете преливния канал.

4.16.2 Монтаж на преливния канал

Опасност от водни щети при неправилен монтаж на преливния канал! Поставете преливния канал правилно в водача на подовата вана. Заключете преливния канал правилно.

1. Поставете преливния канал (1).
2. Поставете преливния канал в уплътнението (2).
3. Натиснете преливния канал в уплътнителния водач (3).
4. Поставете преливния канал изравнено (4).
5. Закрепете преливния канал (5).

Ремонт

1. Проверете монтажа отляво и отдясно. 3. Проверете дали е стабилно закрепен.

1. Закрепете металната скоба отляво и отдясно.

Ремонт

4.17 Смяна на вътрешната врата

Условие:

Уредът е без напрежение. Уредът е изключен от водоснабдяването.

4.17.1 Демонтаж на вътрешната врата

1. Отстранете винтовете (1).
2. Отстранете вътрешната врата, като я повдигнете нагоре (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешната врата на пантата на вратата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтаж на вътрешната врата

1. Обърнете уплътнението на вратата напред.
2. Пъхнете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Обърнете уплътнението на вратата нагоре. Страничните части сочат нагоре.
5. Плъзнете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Предпоставка:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничната стена е отстранена. → стр. 389 Външната врата е отстранена. Вътрешната врата е отстранена. Панелът за управление е отстранен. → стр. 393 Уплътненията на вратата са закрепени. → стр. 394 Цокълът е отстранен. → стр. 396 Дъното на цокъла е отстранено. → стр. 397 Преливният канал е отстранен. → стр. 398

4.18.1 Демонтаж на пантата на вратата

1. Отворете заключващата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Разхлабете заземяването на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата на уреда (1).
2. Плъзнете пантата надолу (2), докато щракне на място в уреда.

2.

Липсващо заземяване може да доведе до наличие на мрежово напрежение на вратата.

Свържете заземяването.

Ремонт

4.19 Смяна на уплътнението на вратата (долно)

Условие:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Основната плоча е отстранена. → стр. 397 Декоративният панел на основата е отстранен (по избор). → стр. 396 Пружините на вратата са демонтирани. Контролният панел е отстранен. Държачът на кабелния сноп в долния десен ъгъл е отстранен.

4.19.1 Демонтаж на уплътнението на вратата

1. Отстранете две скоби на долното уплътнение на вратата (1, 2).

1. Освободете преливния канал.

1. Отстранете преливния улей, като го повдигнете нагоре.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителните капачки отляво и отдясно върху уплътнителната шина с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителните капачки във вътрешната врата.
2. Фиксирайте уплътнението на вратата с две скоби.

Ремонт

4.20 Смяна на уплътнението на вратата (отгоре)

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването.

4.20.1 Демонтаж на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Преди монтажа уплътнението на вратата трябва да се отреже до правилната дължина. Размерът е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящо уплътнение за вратата.
2. Обърнете внимание на правилното монтажно положение на профила на уплътнението.

1. Бялата точка трябва да се намира на височината на уплътнителното легло.

4

Уплътнението не трябва да е нито вълнообразно, нито опънато в ъгловата област. Уплътнението е скосено в краищата и се простира напред към дъното на съда.

Позиционирайте края на уплътнението право напред под вътрешната врата. Уплътнението трябва да приляга възможно най-плътно към страната на съда.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира в горната предна външна област на миялния съд.

Предпоставка:

Устройството е без напрежение. Устройството е отделено от водоснабдяването. Устройството е свободно достъпно. Работният плот е демонтиран (по избор). Дясната странична стена е демонтирана (по избор).→Страница 389

4.21.1 Демонтаж на EmotionLight

1. Освободете задния зъб (1).

1. Извадете гнездото нагоре (2).
2. Издърпайте щепсела от съединителя (отпред отдолу вдясно на уреда).
3. Електрическата връзка на захранващия модул е отворена.

1. Извадете EmotionLight от уреда.

4.21.2 Монтаж на EmotionLight

1. Поставете гнездото в рамката на миялния съд (1).

Ремонт

1. Застопорете зъба (2).

3

ВНИМАНИЕ

Неправилен монтаж!

Повреда на тръбата в областта на пантата на вратата.

Поставете тръбата в областта на пантата на вратата (между пантата и резервоара за изплакване) така, че да не може да бъде повредена от подвижни части.

Поставете тръбата от долната дясна страна.

Ремонт

Фиг. 3: Плосък кабел

1. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight

TimeLight се сменя само като цяло. Модулът TimeLight е закрепен на гърба на цокълния лист.

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Цокълната облицовка е отстранена. (виж стр. 396) Цокълният лист е отстранен и обърнат. (виж стр. 397)

4.22.1 Демонтаж на TimeLight

1. Огънете фиксиращите елементи (1) навън.

1. Издърпайте модула TimeLight нагоре от водача (2).

4.22.2 Монтиране на TimeLight

1. Огънете назад фиксиращите елементи (1).

1. Поставете модула TimeLight във водача (2).
2. Свържете електрическия контакт.

Ремонт

4.23 Смяна на осветлението на пролуката

Условие:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Предният панел е отстранен.

4.23.1 Демонтаж на осветлението на пролуката

1. Освободете фиксиращия елемент (1).
2. Отворете електрическата връзка на модула за управление (2).

2.1. Освободете задния фиксиращ зъб (1).

1. Отстранете светлинната лента (2).

Ремонт

3.1. Освободете фиксиращата издатина (1).

1. Повдигнете печатната платка с държача и я отстранете от рамката на командния модул (2).

4.23.2 Монтаж на осветлението на процепа

1. Поставете държача на печатната платка в рамката на командния модул.

1. Затегнете с щракване.

1. Монтирайте светлинния водач и го затегнете с щракване.

1. Свържете кабела с командния модул.

Ремонт 419 4.1 Смяна на работния инструмент 419

4.1.1 Отстраняване на работния инструмент 419 4.1.2 Монтиране на работния инструмент 419

4.2 Монтиране на клавиатурата 420

4.2.1 Монтиране на предпазния капак за острието 86 cm... 420 4.2.2 Монтиране и закрепване на релсите 420 4.2.3 Монтиране на вътрешния капак 421

4.3 Смяна на varioDrawer 422

4.3.1 Отстраняване на varioDrawer 422 4.3.2 Монтиране на varioDrawer 423

4.4 Смяна на рамената на пантата 424

4.4.1 Отстраняване на рамената на пантата 424 4.4.2 Монтиране на рамената на пантата 424

4.5 Смяна на филтрите 425

4.5.1 Смяна на филтъра 425 4.5.2 Монтиране на филтрите 425

4.6 Монтиране на капака на пантата за осветление 426

4.7 Смяна на кабела 427

4.7.1 Отстраняване на кабела 427 4.7.2 Свързване на кабела 427

4.8 Смяна на капака на аспиратора 428

4.8.1 Отстраняване на капака на аспиратора 428 4.8.2 Въведение 428 4.8.3 Монтиране на капака на аспиратора 428

4.9 Отстраняване и монтиране на въздушния филтър 429

4.9.1 Отстраняване на въздушния филтър 429 4.9.2 Монтиране на въздушния филтър 429

4.10 Отстраняване на пълния резервоар 430

4.10.1 Отстраняване на пълния резервоар 430 4.10.2 Монтиране на пълния резервоар 431

4.11 Отстраняване на външната врата 432

4.11.1 Отстраняване на външната врата 432 4.11.2 Монтиране на външната врата 433

4.12 Отстраняване на шарнира 435

4.12.1 Отстраняване на шарнира 435 4.12.2 Монтиране на шарнира 435

4.13 Смяна на задните пружини 436 4.14 Отстраняване на вратата 438

4.14.1 Отстраняване на вратата 438 4.14.2 Монтиране на вратата 438

4.15 Отстраняване на капака от основата 439

4.15.1 Отстраняване на капака от основата 439 4.15.2 Монтиране на капака от основата 439

4.16 Отстраняване на въздушния филтър 440

4.16.1 Отстраняване на въздушния филтър 440 4.16.2 Монтиране на въздушния филтър 441

4.17 Отстраняване на външната врата 443

4.17.1 Aepaeon eowtepiikns troptac 443 4.17.2 ToTOnTeTnON EOWTEPIKns TOpTaS 443

4.18 Avikataoan evtote npotac 444

4.18.1 Aqaipeon µ ντσ Tóptac 444 4.18.2 ToTOnTeTrnon uevTeOe TnpTaC 444

4.19 Avikataaon (kaw) oTeyavotoinikoou Topac 446

4.19.1 Apalpeon steyavotioinkou Tóptac 446 4.19.2 ToTOnTeTnO tEYavOTIOINIKOU TOpTaC 447

4.20 Avikataoan (Tdvw) Oeyavotoinikou Topac 448

4.20.1 Aqalpeo an oEvavotoinikou T6ptac 448 4.20.2 Tomoetnon ateyavonntikou npia 448

YTROEiEIGI EIOKEUc - Iauvtnpio Tiatowv

4.21 Avikataaon EmotionLight 449

4.21.1 ApaipEon EmotionLight 449 4.21.2 TomoetEmotionLight 449

4.22 AvtikataaTn TimeLight 452

4.22.1 Apaipεση TimeLight. 452 4.22.2 TomoEtnen TimeLight 452

4.23 AvikatadGap Illumination 453

4.23.1 Apaipεση Gap Illumination 453 4.23.2 ToToeTnogap Illumination 454

0 Σχετικα με αυτό το εγγραφο

1.1 Важна информация

1.1.1 Предназначение

Това ръководство подпомага потребителите при поддръжката на техните уреди, като спазва изискванията на действащото законодателство (от 03/2021). Предоставя информация за подмяната на определени части, съдържащи се в комплекта за доставка. При въпроси, свържете се с отдела за обслужване на клиенти, посочен в раздела за контакти. Носим отговорност за щети, причинени от неправилна поддръжка.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на предупреждение за безопасност се състоят от символ и текст. Степента на предупреждение показва сериозността на опасността.

Eπιτέδο Πποείδοτοηης Σημασια
KINΔYNOΣ	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας θάντοῦ ἀ ες σαβαρούς τραμαιαμούς.
ΠρOEΙΟΝΟΗΕ	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας θάντοῦ ἀ ες σαβαρούς τραμαιαμούς.
ΠρΟΣOXH	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας θάντοῦ ἀ ες σαβαρούς τραμαιαμούς.
ΠρΟΣOXH1	H μη τήρησου του προείδοτοητικόν μηνύμοτος Βα δόγησει ας θάντοῦ ἀ ες σαβαρούς τραμαιαμούς.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които показват вида на опасността.

Следните символи за опасност се използват в настоящия документ:

Σύβολo κινδύνου Σημαία
!	Γενικό προεῖδοῦτοῦπό μήνυμα
9	Κινδύνος αἰώνηλεκτρίκη τάση
	Κινδύνος εκρηξης
	Κινδύνος κωψίμαος

0 Относно този документ

Σύμβολο κινδύνου Σημασία
	Κίνδύνος σύνθλιψης
	Κίνδύνος από ταυτές εἰπφάνεις
	Κίνδύνος από ιαχρό μαγνητικό πεδίο
	Κίνδύνος από μη ονιζουσα ακτινοβαλία

Таблица 2: Символи за опасност

1.2.3 Значение на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизирано значение.

ОПАСНОСТ

Ето как да разпознаете опасността!

Възможни са грешки, ако не разпознаете опасността предварително.

Мерки и забрани за предотвратяване на опасността.

Примерът по-долу показва как да се предпазите от опасността.

ОПАСНОСТ

Опасност от електрически удар поради електрически ток!

Смърт от електрически удар

Изключете уреда от електрическата мрежа.

Изчакайте 60 секунди, преди да започнете работа по уреда.

1.2.4 Общи символи

Следните символи се използват в този документ:

Γεν. σύμβολο Σημασία
1	Tautotoinon μiας εἰδικής συμβουλής (κειμένου ἡ/και γραφικών)
1	Tautotoinon μiας εἰδικής συμβουλής (μόνο κειμένου)
2	Tautotoinon συνδέσου ἡ εκταβδευτικόβιντεο
3	Tautotoinon απαραίπητων εργαλείων
√	Tautotoinon απαραίπητων προῦτθέσεων
√	Tautotoinon μiας συνθήκης (αν ..., κατόπιν ...)
	Tautotoinon αποτέλεματος
Evapεπητατοτοῖοιησενός πλήκτρου ἡ κούμτιού
[00123456] Tautotoinon ενός πλήκτρου ἡ κωδικόι	ανταλλακτικό
Kataσταση Tautotoinon εμφανιζόμενου κειμένου/παραθύρου (στήν οθόνη τής συακεύης)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Кипящо електрически ток, електрически удар

Работата по уреди, които са под напрежение, може да причини електрически удар! Преди започване на работа изключете уреда от захранването за поне 60 секунди. След приключване на работата проверете безопасността с VDE 0701 или съгласно специфичните изисквания на страната.

Опасност от нараняване от остри ръбове

Носете защитни ръкавици.

Опасност от нараняване по време на работа, поддръжка или ремонт на движещи се части

Носете защитни обувки. Опасност от падане на части. Не поставяйте ръце в движещите се части.

Опасност за безопасността на работата на уреда

Използвайте само оригинални резервни части.

Опасност от повреда на чувствителни към статично електричество части (ESD)!

Не докосвайте контактите или свързващите проводници на електрическите вериги.

Инструменти и помощни средства

Овограда АгатуpeяЕс Eдовс
Катаграда Torx T20 м. trупа [00340764]	100 mm, у. р. trу. Ф�. котл. Ф�. котл Ф�. котл Ф�. котл Ф�. котл Ф�. котл Ф�. котл Ф�. котл Ф�. котл Ф�. котл Ф�. котл Ф�. котл Ф�. котл Ф�. котл Ф�. котл Ф�. котл Фы. котл Фы. котл Фы. котл Фы. котл Фы. котл Фы. котл Фы. котл Фы. котл Фы. котл Фы. котл Фы. котл Фы. котл Фы. котл Фы. котл Фы. kotл Фы. kotл Фы. kotл Фы. kotл Фы. kotл Фы. kotл Фы. kotл Фы. kotл Фы. kotл Фы. kotл Фы. kotл Фы. kotл Фы. kotл Фы. kotл Фы. kotл
Катаграда Torx T15	Мнкос 80 mm
Плakке katаграда Аг Та. 10 mm x 1,6 mm x 200 mm	Φ-
Mutoиталтуда [00340871]	Мнкос: 200 mm, lσiδ

РЕМОНТ

4.1 Смяна на дефектни части

Винтове:

Сигурен ли си, че искаш да продължиш? Прогресът не е задължителен.

4.1.1 Сваляне на капака на резервоара

1. Отстранете двата винта от горната част (1) (по избор). 2. Натиснете двата бутона за освобождаване надолу към капака на резервоара (2).

3. Завъртете леко капака на резервоара наляво (3). 4. Натиснете капака на резервоара назад (4). 5. Отстранете капака на резервоара.

4.1.2 Поставяне на капака на резервоара

1. Поставете долната част на капака на резервоара върху водачите и бутоните за освобождаване (1).

2. Натиснете капака на резервоара напред (2). 3. Натиснете предната част на капака на резервоара надолу, докато двата бутона за освобождаване щракнат на мястото си и чуете характерен звук (3). 4. Затегнете отново двата винта (4) (по избор).

ПОДДРЪЖКА

4.2 Поставяне на системата за изплакване

Регулиране:

Свързаната арматура се доставя с устройството.

4.2.1 Поставяне на резервоара за тоалетна чиния за модел 86 см (по избор):

Резервоар за тоалетна чиния [00614935] Капак на резервоара [00618565] 1. Поставете резервоара за тоалетна чиния диагонално от предната страна на капака. 2. Центрирайте и затегнете резервоара за тоалетна чиния на мястото му.

4.2.2 Поставяне на капака на резервоара (по избор)

Резервоар за тоалетна чиния [00614935] Капак на резервоара [00618565]

Отстранете всички принадлежности и аксесоари от уреда. Поставете уреда на равна, стабилна повърхност. Ако уредът е бил транспортиран, изчакайте поне 2 часа преди да го включите.

1. Отстранете филтъра.

1. Изключете уреда от електрическата мрежа.

ИЗКЛЮЧВАНЕ

3. Изключете уреда.

1. Поставете предметите за пълнене

4.2.3 Поставете предметите вътре в отделението за пране:

Съединете таблета [00614935] с приставката [00618565] - изключете уреда от електрическата мрежа и от водопровода.

ИЗКЛЮЧВАНЕ

4.3 Отстраняване на чекмеджето за препарат

4.3.1 Отстраняване на чекмеджето за препарат

1. Издърпайте чекмеджето докрай.

2. Отстранете чекмеджето нагоре.

1. Извадете таблета от дозатора и го поставете настрани.

1. Капацитет на проекта се уточнява от проекта.

1. Правилното уплътнение се уточнява от проекта.
2. Първо монтирайте металната рамка към въпросите.

1. Извадете металната рамка извън водача.

4.3.2 Монтиране на varioDrawer

Инсталирайте в отвора.

4.4 Смяна на стъклените рамки

4.4.1 Отстраняване на стъклената рамка

1. Завъртете горния спрей рамо (1) и го издърпайте надолу, за да го отстраните (2).

1. Издърпайте надолу долното спрей рамо, за да го отстраните.

4.4.2 Монтиране на спрей рамото

1. Поставете горният край на брахиотомния уред. Брахиотомният уред компресира външната му страна.
2. Поставете горният край на брахиотомния уред и задръжте капака на външната му страна.

Проверка

4.5 Смяна на филтъра

4.5.1 Смяна на филтъра

1. Завъртете десния филтър (1) и го отстранете от системата (2).

Проверете дали уплътненията не са повредени.

1. Издърпайте надолу микрофилтъра, за да го отстраните.

4.5.2 Поставяне на филтъра

1. Сравнете с системата на филтъра. Уверете се, че уплътненията са поставени правилно върху десния филтър.
2. Вкарайте филтъра в отвора и завъртете десния филтър по посока на часовниковата стрелка. Уверете се, че уплътненията са поставени правилно.

Проверка

4.6 Поставяне на главата на брахиотомния уред за аспирация

1. Отстранете капака. 2. Вкарайте главата на брахиотомния уред за аспирация в отвора (1) и завъртете (2).

Главата на брахиотомния уред за аспирация се поставя в края.

4.7 Смяна на капаците

Правила:

Не отваряйте докато продуктът е горещ. Отварянето е разрешено само след като продуктът е охладен. Проблемът с капаците е сериозен.

4.7.1 Отваряне на капаците

Преместете капаците отпред назад и ги повдигнете нагоре, като ги държите извън обхвата.

4.7.2 Смяна на капаците

ВНИМАНИЕ!

Прегряване на купата!

Риск от изгаряне

Извадете капаците от купата

Извадете капаците от купата, като ги държите извън обхвата. Следвайте инструкциите.

4.8 Смяна на уплътнението

Можете да използвате малка отвертка, за да го повдигнете.

Инструкцията за употреба е приложена. Инструкцията за употреба е приложена. Потребителят трябва да я прочете. Капакът на амортисьора е свален.

4.8.1 Сваляне на капака на амортисьора

1. Завъртете капака на амортисьора на 5 mm. 2. Отворете капака на амортисьора от долната страна, извън зъбните редове, и отстранете капака на амортисьора от горната страна, извън зъбните редове. 3. Отстранете пружината.

4.8.2 Монтаж на пружината

1. Поставете дългия край на пружината в отвора на съединителния отвор (1).

1. Поставете късия край на пружината в отвора на съединителния отвор на капака на амортисьора (2).
2. Натиснете капака върху съединителния отвор (3).

4.8.3 Монтаж на капака на амортисьора

1. Поставете капака на амортисьора на 5 mm върху зъбните редове от долната страна. С лек натиск, натиснете горната страна върху зъбните редове.
2. Проверете функционирането на капака на амортисьора.

СМАЗВАНЕ

4.9 Смяна на капака на въздушния филтър

Кошницата е свалена, филтрите са отстранени.→425

4.9.1 Отстраняване на капака на антената

1. Преди да започнете, уверете се, че уредът е изключен.

Използвайте отвертка, ако е необходимо.

2. Отстранете капака на антената с помощта на ключ и го поставете на сигурно място.

1. Повдигнете капака на антената нагоре под ъгъл и го отстранете.

4.9.2 Поставяне на капака на антената обратно

Поставете капака на антената (1) и го натиснете надолу (2).

Капакът на антената се захваща от външната му страна.

ВНИМАНИЕ

4.10 Отстраняване на страничния панел

Инструменти:

Функцията е аналогова на аналоговия процес на функцията е аналогова на аналоговия процес. Добавката към функциите е лесна. Електрически функции: за периода на каталожна работа-419

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете от задната страна (1).

Фиг. 1: Отстранете задния капак

1. Плъзнете долния панел нагоре, за да отворите панела (2).
2. Категорично откажете се и продължете навън, ако е възможно (3).

СМОТАНЕ

4.10.2 Поставяне на панела

1. Вкарайте панела в основата (1).

Фиг.2: Пример за поставяне

1. Натиснете панела, докато щракне (2). 3.Завъртете панела надясно (3).

СМОТАНЕ

4.11 Отстраняване на вътрешната част

Внимание:

Преди отстраняване на вътрешната част, изключете уреда от захранването.

4.11.1 Отстраняване на вътрешната част

За да отстраните вътрешната част, следвайте стъпките по-долу.

1.Отворете вратата. 2.Отстранете вътрешните части.

3.

Отворете вратата, като я държите за дръжката.

Отворете двете врати.

ЗАКЛЮЧВАНЕ

4.11.2 Монтаж на вътрешната врата

Необходими инструменти:

Монтажният комплект за вътрешната врата е поставен от вътрешната страна на вратата. Отстранете го от вътрешната врата.

1. Като държите вътрешната врата, без да я отваряте.

2. Завъртете вътрешната врата нагоре и я задръжте с дръжката (1).

1. Поставете вътрешната врата към външната врата и я закрепете с винтове (2).

4.

Отворете вратата, като държите дръжката.

ЗАКЛЮЧВАНЕ

Отворете вратата и я закрепете с два винта (специални винтове 4 x 11 mm).

5. Отворете вътрешната врата с четири винта (меки винтове 4x11 mm).

4.12 Отстраняване на херпеса

Ако е необходимо, за да се избегне опасност, трябва да се отстрани целият херпес.

Правила:

Сглобката не е свързана с електрическата мрежа. Сглобката е свързана с водопровода. Външната врата е отворена. Външната врата е отстранена (при вътрешно/външно).

4.12.1 Отстраняване на херпеса

1. Изключете електрическите връзки на херпеса и на нагревателя от захранването (1,2).

1. Изключете водния маркуч (3) (по избор). 3. Отворете предната врата. 4. Отстранете херпеса, за да спрете течът (ако е необходимо)
2. Отстранете винтовете

1. Отстранете херпеса.

4.12.2 Поставяне на херпеса

Използвайте винтове 4×16 мм

Поставете в обратен ред.

4.13 Стеросяване на пружините на тортата

1. Отстранете капака и уплътнението.

2.1. Отворете вратичката на уреда (1).

1. Затегнете основата (2).
2. Затворете плътно вратата (3).

Системата за нагряване се настройва автоматично.

3.1. Затворете плътно вратата (4).

1. Преместете уреда към пода и затегнете винтовете (5). 3. Отворете вратата (6).

1. Повторете процедурата, ако е необходимо, от другата страна на уреда.

4.14 Смяна на уплътнението

Уплътненията са износващи се и могат да се сменят.

Инструкции:

Инструкцията за употреба е приложена. Инструкцията за употреба е приложена. Вътрешната торба е запечатана. Вътрешната торба е запечатана (запечатана/запечатана).

4.14.1 Сваляне на краката

1.

Свалете краката.

Ако уредът е с крака и е свален, двата рамена могат да се свалят. Ако е останал само един рамен, уредът може да се свали, както е описано.

Поставете уреда на пода, за да го свалите, като го натиснете надолу, за да го освободите от стойката.

2. Завъртете краката (1) с отвертка и ги освободете, като ги завъртите наляво.

3. Свалете краката.

1. Свалете предните крака (1).

4.14.2 Поставяне на краката

1. Поставете краката.
2. Поставете краката (1) и ги натиснете надолу, докато щракнат на място и се чуе характерният звук (2).

СМЪКВАНЕ

4.15 Смяна на старата батерия

Старата батерия се намира в долната част отпред.

Инструкцията е приложена към предната страница на уреда (по избор). Външната врата е отстранена. Външната врата е отстранена (за достъп). Приложена е (по избор).

4.15.1 Отстраняване на основната поставка

1. Отстранете двата винта (1).

2. Отстранете елементите (2).

1. Извадете основната поставка напред (1).

4.

В зависимост от модела, винтът за EmotionLight е все още прикрепен към основата.

Затегнете винта към държача и го издърпайте към предната част (по избор) (2).

4.15.2 Монтиране на основната поставка

Поставете основната поставка върху желаното място.

ВНИМАНИЕ

4.16 Смяна на лампата на фурната

Лампата на фурната се намира в горната задна част на фурната.

Инструкциите за употреба са дадени на продукта. Инструкциите за употреба са дадени на продукта. Извадете предпазния капак (предпазител). Външната част се отстранява. Извадете предпазния капак (предпазител) → 438 Извадете вътрешната част. → 439

4.16.1 Отстраняване на въздушен филтър

Въздушен филтър

Когато въздушният филтър е замърсен, трябва да го почистите. Свалете филтъра, като го отстраните от основата на уреда.

1. Повдигнете капака на уреда (1, 2).

2. Отстранете филтърния елемент.

EMIOKEUN

3.1. Поставете новия филтър (1). 2. Поставете капака на филтъра (2).

4. Повдигнете и отстранете въздушния филтър.

4.16.2 Поставяне на въздушния филтър

Забележка: Поради неправилна инсталация на въздушния филтър

Поставете въздушния филтър върху основата на уреда.

Поставете въздушния филтър, като го натиснете надолу, докато щракне.

1. Поставете въздушния филтър (1).
2. Метакът на въздуха излиза от отоплителния уред (2).
3. Поставете въздуха излизащ от отоплителния уред (3).
4. Вкарайте въздуха с точност (4).
5. Купете въздуха (5).

EMIOKEUN

1. Проверете инсталацията отпред и отдясно. 3. Проверете въздуха.

1. Купете от металния отпред и отдясно

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Страница 442 от 989

EMIOKEUN

4.17 Замяна на вътрешната част

Ръководство:

Изключете уреда от захранването. Изключете уреда от захранването.

4.17.1 Отстраняване на вътрешната част

1. Отстранете винтовете (1). 2. Отстранете вътрешната част навътре (2).

6. Отворете външната врата. 7. Завъртете вътрешната дръжка на вратата. 8. Отворете вътрешната врата с ключ.

4.17.2 Завъртете вътрешната дръжка

1. Завъртете вътрешната дръжка на вратата навътре
2. Преместете вътрешната дръжка на вратата към вътрешната дръжка. 3. Затворете вътрешната врата.
3. Завъртете вътрешната дръжка на вратата нагоре. Страничните части сочат нагоре.
4. Преместете вътрешната дръжка на вратата нагоре.

Сглобяване

4.18 Разглобяване на вътрешната врата

Инструменти:

Вратата е разглобена. Първо отстранете предпазния капак. Вратата е разглобена. Отстранете водния капак. Предпазният капак на вратата е отстранен. →430 Външната дръжка е отстранена. Вътрешната дръжка е отстранена. Контролният панел е отстранен. →435 Предпазните капаци са отстранени. 436 Вратата е отстранена. 438 Отстранен е панелът на основата. →439 Каналът за въздух е отстранен. 440

4.18.1 Отстраняване на вътрешната дръжка

1. Затегнете вътрешната дръжка с отвертка (1).
2. Издърпайте вътрешната дръжка навън (2).

1. Освободете връзката на дръжката на вътрешната врата.

4.18.2 Смяна на вратата

ОПАСНОСТ

Опасност от токов удар! Опасност за живота от токов удар при неправилен монтаж.

Електрическите части трябва да се монтират от обучен електротехник. След монтажа проверете заземяването с VDE 0701 или съгласно действащите разпоредби.

МОНТАЖ

1. Поставете пантата (1).
2. Метакивноте тов MeVTeT PPOs та катw (2) MEXPI va aopalioeI OTN OUKKEUN.

2.

Ако няма връзка, трябва да се създаде такава.

Създайте връзка.

МОНТАЖ

4.19 Демонтаж (ако е необходимо) на вратата

Инструкцията е дадена по-долу. Инструкцията е дадена по-долу. Външната врата е проверена за изтичане. Специална бележка: →439 Специална бележка (предварителна).438 Уплътненията на вратата са отстранени. Контролният панел не се отстранява. Отстранен е кабелният сноп долу вдясно.

4.19.1 Отстраняване на уплътнението

1. Отстранете двата винта, които държат уплътнението (1, 2).

2. Отстранете и горния уплътнител.

3. Разхлабете и отстранете горния уплътнител.

ВНИМАНИЕ

1. Отстранете долното уплътнение от вътрешната врата.

4.19.2 Монтиране на уплътнението

1. Монтирайте уплътнението отляво и отдясно на ръба на уплътнението с уплътнителната врата.

1. Вкарайте уплътнителната врата в долния отвор на вътрешната врата.
2. Отстранете уплътнителната врата с двата заключващи механизма.

ВНИМАНИЕ

4.20 Монтаж (отгоре) на уплътнителната врата

Хукуниватаоовубéевнанто nV npoxh npofoaia H ouakeun eivai anoovvdeevn aTnTny npoxn vepou.

4.20.1 Премахване на степеновия отвор

Апаратът от отоплителното тяло се отстранява от външното тяло.

4.20.2 Поставяне на степеновия отвор

Степенообразният отвор трябва да бъде поставен на правилното място. Това е 1750 mm за уреди с ширина 81 cm и 1850 mm за уреди с ширина 86 cm.

3. Отворът трябва да бъде съобразен с формата на степеновия отвор.

4.

Това устройство не е предназначено за употреба от лица. То се свързва директно към краищата на кабелите в долния край на полюса.

Това е корпусът на електромагнитното реле, разположен под вътрешния прът. Електромагнитното реле се намира в горната част на корпуса на самия прът.

Поставете степеновия отвор.

СМЪРТ

4.21 Поставяне на EmotionLight

EmotionLight трябва да бъде поставен в предната горна част на съда.

Инструкцията за употреба е дадена на оригиналния език. Инструкцията за употреба е дадена на оригиналния език. Приложение на уреда (фиг. 1). Извадете от опаковката (фиг. 2). Десният панел се отстранява (фиг. 3).

4.21.1 Отстраняване на EmotionLight

1. Изключете уреда от захранването (1).

2. Отстранете опората нагоре (2). 3. Изключете кабела от конектора (отдолу вдясно на уреда).

4. Изключете захранващия кабел от контакта.

1. Отстранете EmotionLight от уреда.

4.21.2 Монтиране на EmotionLight

1. Поставете опората в отвора на корпуса (1).

МОНТАЖ

2. Закачете куката на скобата (2).

3

Поставете кабела както е показано.

МОНТАЖ

Фиг. 3: Монтаж на кабела

4.22 Отстраняване на TimeLight

Отстраняването на TimeLight може да се извърши без затруднения. Модулът TimeLight е закрепен към вътрешната страна на вратата на уреда.

Необходими инструменти:

Уредът е изключен от захранването. Уредът е изключен от захранването. Вратата е отворена. -438 Изключете предпазителя или главния прекъсвач.439

4.22.1 Отстраняване на TimeLight

1. Хванете компонентите (1) и ги издърпайте напред.

1. Издърпайте модула TimeLight нагоре и навън от водача (2).

4.22.2 Монтиране на TimeLight

1. Поставете компонентите (1) едно към друго.

1. Натиснете модула TimeLight към водача (2). 3. Свържете електрическата връзка.

4.23 Отстраняване на осветлението

Уредът е предназначен за подаване на гореща вода. Уредът е предназначен за подаване на гореща вода. Външната част е устойчива на корозия. Ръководството е приложено.

4.23.1 Отстраняване на Gap Illumination

1. Отстранете конектора (1).
2. Отстранете електрическия проводник на помпата за вода (2).

2.1. Отстранете ъгловия конектор (1). 2. Отстранете оптичните лещи с отвертка (2).

ВНИМАНИЕ

3.1. Отстранете ъгловия конектор (1).

1. Извадете PCB с отвертка и го отстранете от рамката на работния модул (2).

4.23.2 Монтиране на Gap Illumination

1. Поставете PCB в рамката на работния модул

1. Затегнете с отвертка, докато чуете "Клик".

1. ТОТОБЕТИОТТЕ ТИС ОТТИКЕС ИВЕС КВИТИОУ КАИ ОПИЕ ТЕРХВИ ВА АОКОЕТЕ ЕВАВ ХО "КАИК".

4. Свържете кабела към работния модул.

Ръководство за ремонт - Съдомиялна машина

1 Информация относно документа 457

1.1 Важни бележки 457

1.1.1 Цел 457 1.2 Обяснение на символите 457 1.2.1 Нива на опасност 457 1.2.2 Символи за опасност 457 1.2.3 Структура на предупрежденията 458 1.2.4 Общи символи 458

Безопасност 459

2.1 Общи указания за безопасност 459

2.1.1 Всички домакински уреди 459

Инструменти и помощни материали. 460

Ремонт 461

4.1 Смяна на горния капак 461

4.1.1 Сваляне на горния капак 461 4.1.2 Поставяне на горния капак 461

4.2 Монтаж на кошничната система 462

4.2.1 Монтаж на водача за таблета в модела с ширина 86 см 462 4.2.2 Поставяне на етажерката 462 4.2.3 Поставяне на отделението за пара почистване 463

4.3 Смяна на чекмеджето varioDrawer 464

4.3.1 Сваляне на чекмеджето varioDrawer 464 4.3.2 Монтаж на чекмеджето varioDrawer 465

4.4 Смяна на разпръскващите рамена 466

4.4.1 Отстраняване на разпръскващото рамо 466 4.4.2 Монтиране на разпръскващото рамо 466

4.5 Смяна на филтрите 467

4.5.1 Отстраняване на филтъра 467 4.5.2 Монтиране на филтрите 467

4.6 Монтиране на разпръскващата глава на тавата за печене 468

4.7 Смяна на захранващия кабел 469

4.7.1 Изваждане на захранващия кабел 469 4.7.2 Свързване на захранващия кабел 469

4.8 Смяна на капака на отделението за препарат 470

4.8.1 Отстраняване на капака на отделението за препарат 470 4.8.2 Поставяне на пружината 470 4.8.3 Монтиране на капака на отделението за препарат 470

4.9 Смяна на капака на помпата за отпадни води 471

4.9.1 Отстраняване на капака на помпата за отпадни води 471 4.9.2 Монтиране на капака на помпата за отпадни води 471

4.10 Смяна на страничния панел 472

4.10.1 Отстраняване на страничния панел 472 4.10.2 Монтиране на страничния панел 473

4.11 Смяна на външната врата 474

4.11.1 Отстраняване на външната врата 474 4.11.2 Монтиране на външната врата 475

4.12 Смяна на контролния панел 477

4.12.1 Отстраняване на контролния панел 477 4.12.2 Монтиране на контролния панел 477

4.13 Закрепване на пантите на вратата 478 4.14 Смяна на подовата настилка 480

4.14.1 Отстраняване на подовата настилка 480 4.14.2 Монтиране на подовата настилка 480

4.15 Смяна на основната настилка 481

4.15.1 Отстраняване на основната настилка 481 4.15.2 Монтиране на основната настилка 481

4.16 Смяна на преливника 482

4.16.1 Отстраняване на преливника 482 4.16.2 Монтиране на преливника 483

4.17 Смяна на вътрешната врата 485

4.17.1 Отстраняване на вътрешната врата 485 4.17.2 Монтиране на вътрешната врата 485

4.18 Смяна на пантата на вратата 486

4.18.1 Отстраняване на пантата на вратата 486 4.18.2 Монтиране на пантата на вратата 486

4.19 Смяна на (долното) уплътнение 488

4.19.1 Отстраняване на уплътнението 488 4.19.2 Монтиране на уплътнението 489

4.20 Смяна на (горното) уплътнение 490

4.20.1 Премахване на гумените крачета 490 4.20.2 Поставяне на гумените крачета 490

Ръководство за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 491

4.21.1 Премахване на EmotionLight. 491 4.21.2 Монтиране на EmotionLight 491

4.22 Смяна на TimeLight 494

4.22.1 Премахване на TimeLight 494 4.22.2 Монтиране на TimeLight 494

4.23 Смяна на осветлението Gap Illumination 495

4.23.1 Премахване на осветлението Gap Illumination 495 4.23.2 Монтиране на осветлението Gap Illumination 496

Информация относно документа

1.1 Важни указания

1.1.1 Цел

Тези указания за ремонт подпомагат потребителя при самостоятелен ремонт на уредите у дома, в съответствие с регламента за екопроектиране (приложим от март 2021 г.).

Те съдържат информация относно смяната на определени резервни части, включително предупреждения и рискове.

Ако имате въпроси, свържете се с отдела за обслужване на клиенти. Носим отговорност за щети само ако указанията за ремонт са били точно спазени.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на опасност се състоят от символ и предупредително изречение. Предупредителното изречение показва тежестта на опасността.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYAZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символични изображения, които представят опасността.

В настоящия документ се използват следните символи за опасност:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

Информация за документа

Veszélyt jelző szimbólum Jelentés
	Forró felületek miatt fennáló veszély
	Erős magneses mező miatt fennáló ve-szély
	Nem ionizáló sugárzás veszélye

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в настоящия документ имат стандартизиран вид и структура.


A VESZÉLY A veszély típusa és forrásal A veszély / figyelmeztetés figyelmen kívül hagyásanak lehetséges követ- kezményei. A veszély megelózsésérszolgálo intézkedesek és tiltások.

Следният пример показва предупреждение, което предупреждава за токов удар от части под напрежение. То споменава мерките за избягване на опасността.


A VESZÉLY Aramütes veszélye áram alatt levő alkatrészek miatt! Halálos áramütes A javitás megkezdéselött legalább 60 ésodperccel valassza le a készülékeket az elektromos hálózatrol.

1.2.4 Общи символи

В настоящия документ се използват следните общи символи:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg és/vagy grafi-ka)

Alt. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Allapot Megjelenítatt szöveg / ablak (a készülék kijelzöjén)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради части под напрежение!

Неправилният ремонт на електрически части може да доведе до токов удар! Преди да започнете ремонта, изключете уреда от електрическата мрежа поне 60 секунди. След ремонта извършете проверка съгласно VDE 0701 или съответните национални разпоредби.

Опасност от нараняване поради остри ръбове!

Носете защитни ръкавици.

Опасност от смачкване по време на ремонт, поддръжка, отстраняване на неизправности и обслужване поради тежки и движещи се части.

Носете защитни обувки. Осигурете тежките части срещу падане. Не поставяйте части от тялото си между движещите се части.

Може да се наруши безопасността / функционирането на уреда!

Опасност от повреда на електростатично чувствителни части (ESD)!

Използвайте само оригинални резервни части. Не докосвайте модулите, включително съединителите и проводниците.

Инструменти и помощни материали

Kijelolés Részletek	Képek
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Torx T15 csavarhú-zó	Hossz: 80 mm
Laposfejú csavar-húzó	Hegy 10 mm x 1,6 mm x200 mm	①
Hosszúcsörü fógó[00340871]	Hossz: 200 mm, egyenes

Ремонт

4.1 Смяна на горния капак

Изискване:

Уредът е изключен от захранването. Уредът е свободно достъпен.

4.1.1 Сваляне на горния капак

1. Отстранете двата задни винта (1) (по избор).
2. Издърпайте двете дръжки под капака нагоре (2).

1. Повдигнете леко предната част на горния капак (3).
2. Издърпайте горния капак от задния край (4).
3. Отстранете горния капак.

4.1.2 Поставяне на горния капак

1. Закачете задната част на горния капак в водачите с помощта на фиксиращите ръбове (1).

1. Натиснете горния капак напред (2).
2. Натиснете надолу предната част на горния капак, докато фиксиращите лостове щракнат на мястото си (3).
3. Завъртете обратно двата винта (4) (по избор).

Ремонт

4.2 Монтаж на кошничната система

Изискване: Извадете споменатата кошница от уреда.

4.2.1 Инсталиране на поставката за таблет в модела с ширина 86 см

Специални инструменти

Поставка за таблет [00614935] Рафт [00618565]

1. Поставете поставката за таблет диагонално в предната част на кошницата.
2. Центрирайте поставката за таблет и я щракнете на място.

4.2.2 Поставяне на рафта

Специални инструменти

Поставка за таблет [00614935] Рафт [00618565]

При миене на чаши рафтът може да се сгъне нагоре. По този начин можете да намалите количеството вода, събираща се на дъното на чашите. При миене на високи чаши препоръчваме да сгънете рафта надолу. Ако в горната кошница има допълнително пластмасово отделение, първо го отстранете.

1. Отстранете пластмасовото отделение.

1. Щракнете рафта на място.

1. Сгънете дръжката нагоре.

Ремонт

1. Поставете съдовете, които искате да измиете.

4.2.3 Поставяне на отделението за почистване с пара

Специални инструменти

Таблетен адаптер [00614935] Етажерка [00618565]

Поставете отделението за почистване с пара с отвора надолу под системата за кошници.

Ремонт

4.3 Смяна на чекмеджето varioDrawer

4.3.1 Изваждане на чекмеджето varioDrawer

1. Огънете навътре ушите на дръжката.

1. Издърпайте нагоре, за да отстраните дръжката.
2. Избутайте пластмасовите странични вложки навън и ги натиснете нагоре, далеч от рамката.

Ремонт

1. Внимателно завъртете ушите на дръжката навън.

1. Извадете сгъваемите вилици от отворите.
2. Избутайте металната рамка напред от държачите.

1. Избутайте металната рамка назад от водача.

4.3.2 Монтаж на чекмеджето varioDrawer

Извършете поставянето в обратен ред.

Ремонт

4.4 Смяна на пръскащите рамена

4.4.1 Отстраняване на пръскащото рамо

1. Развийте горното пръскащо рамо (1) и го издърпайте надолу, за да го отстраните (2).

1. Издърпайте долното пръскащо рамо надолу, за да го отстраните.

4.4.2 Монтаж на пръскащото рамо

1. Поставете долното пръскащо рамо. То ще щракне на мястото си.
2. Поставете горното пръскащо рамо и го завийте здраво на мястото му.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и отстранете филтърната система (2).

Внимавайте да не попаднат чужди предмети върху модула.

1. Издърпайте микрофилтъра, за да го отстраните.

4.5.2 Монтаж на филтрите

1. Монтирайте обратно филтърната система. Уверете се, че заключващите щифтове на грубия филтър щракват на мястото си.
2. Поставете филтъра в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Проверете дали стрелките съвпадат.

Ремонт

4.6 Монтаж на разпръсквача на тавата за печене

1. Извадете горната кошница.
2. Поставете разпръсквача на тавата за печене в държача (1) и го завъртете надясно (2).

Разпръсквачът на тавата за печене щраква на мястото си.

Ремонт

4.7 Смяна на мрежовия кабел

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изваждане на мрежовия кабел

Внимателно движете мрежовия кабел нагоре и надолу и го издърпайте от съединителя.

4.7.2 Свързване на мрежовия кабел

ВНИМАНИЕ!

Прегряване на главния съединител!

Опасност

• Свържете мрежовия кабел с решително движение до щракване.

Свържете щепсела на мрежовия кабел към съединителя, докато щепселът щракне осезаемо на мястото си.

Ремонт

4.8 Смяна на капака на отделението за препарат за миене

Можете да използвате малка отвертка като лост.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратата е отворена. Капакът на отделението за препарат е отворен.

4.8.1 Сваляне на капака на отделението за препарат

1. Плъзнете капака на отделението за препарат с 5 mm.
2. Повдигнете капака на отделението за препарат в долната част на водача и го извадете от горната част на водача.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете по-дългия край на пружината в отвора за закрепване на дозатора (1).

1. Поставете по-късия край на пружината в отвора за закрепване на капака на отделението за препарат (2).
2. Натиснете капака в дозатора (3).

4.8.3 Монтаж на капака на отделението за препарат

1. Поставете капака на отделението за препарат на 5 mm преди напълно отворената позиция върху водачите от едната страна. Леко натиснете противоположната страна върху водачите.
2. Проверете функционирането на капака на отделението за препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Изискване:

Извадете кошницата. Извадете маркучите.467

4.9.1 Сваляне на капака на фекалната помпа

1. Измерете водата в нея.

При необходимост използвайте гъба.

1. Разхлабете капака на помпата с лост и го хванете за напречните дръжки.

1. Повдигнете капака на помпата под ъгъл навътре и го отстранете.

4.9.2 Монтаж на капака на фекалната помпа

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата ще щракне на мястото си.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Свободностоящи уреди: отстранен е горният капак. → 461

4.10.1 Сваляне на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фигура 1: Напълно вградим

1. Натиснете страничния панел леко навън в горната част (2).
2. Спуснете страничния панел и го издърпайте от основния канал (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в основния канал (1).

Фигура 2: Напълно вградим

1. Натиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външното врати

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външното врати

Отстранете капака, като следвате стъпките по-долу.

1. Отворете вратата.
2. Отстранете четирите винта.

3

Хванете вратата от едната страна.

Отстранете два винта.

Ремонт

4.11.2 Монтаж на външната врата

Изискване:

Изолацията на вратата е поставена и закрепена към вътрешната страна на външната врата. Пантите са на външната врата. 1. Затворете вътрешната врата, без да я затръшвате.

1. Плъзнете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте така (2).

4.

Хванете вратата от едната страна.

Ремонт

Отворете вратата и я закрепете с два винта (4 x 11 mm метални винтове).

1. Закрепете външната врата с четири винта (4 x 11 mm метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако контролният модул е повреден, трябва да се смени целият контролен панел.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Отстранена е външната врата. Отстранена е външната врата (напълно вграден / вграден)

4.12.1 Отстраняване на контролния панел

1. Разкачете електрическите съединители и тези на сензора за ниско ниво на изплакващия препарат от контролния панел (1, 2).

1. Издърпайте заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Хванете контролния панел, за да не падне.
4. Отстранете шестте винта.

1. Отстранете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте 4 винта с размер 16 mm.

Извършете монтажа в обратен ред.

Ремонт

4.13 Закрепване на пружинните въжета

1. Отстранете капака на водача на пружинното въже.

2.1. Отворете вратата докрай (1).

1. Закрепете в жлеба на основния канал (2).
2. Затворете бавно вратата (3).

Пружинното въже автоматично се захваща към пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Издърпайте жлеба и освободете пантата на вратата (5). 3. Отворете вратата (6).

1. Повторете процеса от другата страна на уреда.

Ремонт

4.14 Смяна на цокъла

Крачетата са еднакви и могат да се сменят.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Свалили сте външната врата. Свалили сте вътрешната врата (напълно вграден / вграден).

4.14.1 Сваляне на цокъла

1.

Неправилно сваляне.

Ако разхлабите и свалите цокъла, може да счупите две скоби. Ако само една скоба е повредена, страната може да се смени, защото скобите са еднакви. Препоръчваме да поставите нещо пред уреда, за да облекчите натоварването на цокъла с крачета.

1. Вкарайте отвертка в отворите (1) и с натискане надолу освободете фиксаторите.

1. Повдигнете панела.
2. Издърпайте крачетата (1) напред, за да ги свалите.

4.14.2 Монтаж на цокъла

1. Поставете краката.
2. Поставете цокъла отгоре (1) и го натиснете надолу, докато чуете щракване, че е на мястото си (2).

Ремонт

4.15 Смяна на основния цокъл

Основният цокъл е отдолу, в предната част.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Отстранен е мебелният панел (по избор). Отстранена е външната врата. Отстранена е външната врата (напълно вграден / вграден). Отстранен е цокълът (по избор).→480

4.15.1 Отстраняване на основния цокъл

1. Отстранете двата винта (1).

1. Разхлабете фиксиращите елементи (2).

3. Внимателно наклонете основния цокъл напред (1).

В зависимост от модела, съединителят на EmotionLight може да е свързан към основата.

Разкачете съединителя при съединителната гайка, като го издърпате назад (по избор) (2).

4.15.2 Монтаж на основната облицовка

Монтажът на основната облицовка се извършва в обратен ред.

Ремонт

4.16 Смяна на преливника

Преливникът се намира в долната част на предната страна на уреда.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Декоративният панел (по избор) е отстранен. Външната врата е отстранена. Долната облицовка (по избор) е отстранена. → 480 Отстранена е основната облицовка. → 481

4.16.1 Отстраняване на преливника

Остатъчна вода

След отстраняването на уплътнението на сифона може да изтече остатъчна вода. Съберете я или я изсмучете от умивалника със спринцовка.

1. Изключете горната скоба (1, 2)

1. Разхлабете горния фиксиращ елемент.

3.1. Поставете отвертка под металната скоба (1).

1. Внимателно повдигнете металната скоба (2).

Ремонт

1. Повдигнете преливника.

4.16.2 Монтаж на преливника

Неправилният монтаж на преливника може да доведе до щети от вода. Поставете правилно преливника върху уреда отново в основния канал. Щракнете преливника правилно на мястото му в горната част.

1. Поставете преливника (1).
2. Преместете преливника към затвора (2).
3. Натиснете преливника в затворния канал (3).
4. Внимателно поставете преливника (4).
5. Щракнете преливника (5).

Ремонт

1. Проверете правилния монтаж отляво и отдясно. 3. Проверете дали е правилно на мястото си.

1. Щракнете металните скоби отляво и отдясно.

Ремонт

4.17 Смяна на вътрешната врата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.17.1 Сваляне на вътрешната врата

1. Отстранете винтовете (1).
2. Издърпайте нагоре и свалете вътрешната врата (2).

1. Закрепете пантите на вратата с винтове.
2. Поставете вътрешна врата върху пантите на вратата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтаж на вътрешната врата

1. Огънете гумения уплътнител напред.
2. Поставете вътрешната врата зад гумения уплътнител.
3. Затворете вътрешната врата.
4. Огънете гумения уплътнител нагоре. Страничните части сочат нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантите на вратата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредите са свободно достъпни. Отстранен е страничният панел. 472 Отстранена е външната врата. Отстранена е вътрешната врата. Ⓞ Отстранен е контролният панел. → 477 Ремонтирани са пружините на вратата. 478 Отстранено е долното покритие. → 480 Отстранена е основната облицовка. → 481 Отстранен е филтърът. → 482

4.18.1 Отстраняване на пантата на вратата

1. С помощта на отвертка отворете заключващата кука (1).
2. Издърпайте пантата на вратата (2) напред.

1. Откачете заземителната връзка от пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Опасност от токов удар поради части под напрежение!

Опасност за живота поради токов удар, причинен от неправилен ремонт.

▷ Ремонтът на електрическите части може да се извършва само от обучен електротехник. След приключване на ремонта трябва да се извърши проверка съгласно VDE 0701 или съответните национални разпоредби.

Ремонт

1. Поставете пантата върху уреда (1).
2. Завъртете пантата надолу (2), докато се свърже с устройството.

2.

Липсваща заземителна връзка може да причини мрежово напрежение върху вратата.

Създайте заземителната връзка.

Ремонт

4.19 Смяна на (долното) уплътнение

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Отстранена е външната врата. Отстранена е основната обшивка. → 481 Отстранена е обшивката на вратата (по избор). → 480 Отстранени са пружините на вратата. Отстранен е контролният панел. Отстранен е държачът на кабела в долната дясна част.

4.19.1 Отстраняване на долното уплътнение

1. Отстранете двата фиксиращи елемента от долното уплътнение (1, 2).

1. Откачете преливника.

1. Повдигнете капака.

Ремонт

1. Отстранете долното гумено уплътнение от вътрешната врата.

4.19.2 Поставяне на гумените уплътнения

1. Поставете защитните капачки на дясната и лявата страна на гуменото уплътнение с уплътнителната тръба.

1. Поставете гуменото уплътнение с предпазните капачки във вътрешната врата.
2. Закрепете гуменото уплътнение с два фиксиращи елемента.

Ремонт

4.20 Смяна на (горното) гумено уплътнение

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Отстраняване на гуменото уплътнение

Отстранете гуменото уплътнение от вътрешната рамка.

4.20.2 Поставяне на гуменото уплътнение

Преди поставяне гуменото уплътнение трябва да се отреже до необходимата дължина. Тя е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Изгответе подходящото гумено уплътнение.
2. Осигурете правилната монтажна позиция на уплътнението.

1. Бялата точка трябва да е на една линия с уплътнителната лента.

4

Уплътнението не трябва да е вълнообразно и не трябва да се изтегля в ъглите. Краищата на уплътнението трябва да бъдат отрязани диагонално и да се вкарат в дъното на предния резервоар.

Поставете края на уплътнението право напред под вътрешната врата. Уплътнението трябва да приляга възможно най-плътно към стената на резервоара.

Правилно поставено гумено уплътнение:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира в горната част на външната страна на резервоара за изплакване.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Отстранен е горният капак (по избор). Отстранен е десният страничен панел (по избор).→472

4.21.1 Отстраняване на EmotionLight

1. Откачете задния монтажен скоба (1).

1. Издърпайте нагоре и отстранете държача (2).
2. Извадете щепсела (намира се в долния десен ъгъл на предната част на уреда).
3. Отстранете електрическата връзка от модула на лентата.

1. Отстранете осветлението EmotionLight от уреда.

4.21.2 Монтаж на EmotionLight

1. Поставете държача в рамката на контейнера за изплакване (1).

Ремонт

1. Освободете фиксиращата кука (2).

3

ВНИМАНИЕ!

Неправилен монтаж!

Спазвайте разстоянието до отвора на вратата.

Поставете кабела към пантата на вратата (между металната плоча и контейнера за изплакване), така че движещите се части да не го повредят.

Монтирайте кабела в долната дясна част.

Ремонт

Отворете 3: Кабел на лампата 4. Свържете съединителя.

Ремонт

4.22 Смяна на TimeLight

Сменяйте осветлението TimeLight само като цяло.

Модулът TimeLight е закрепен към задната част на основния корпус.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Отстранен е цокълът. → 480 Отстранен е и е обърнат основният корпус. 481

4.22.1 Отстраняване на TimeLight

1. Огънете леко фиксиращите пластини (1) навън.

1. Издърпайте модула TimeLight нагоре от водача (2).

4.22.2 Монтаж на TimeLight

1. Огънете обратно фиксиращите пластини (1).

1. Натиснете модула TimeLight във водача (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на осветлението Gap Illumination

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Демонтирана е външната врата. Отстранен е контролният панел.

4.23.1 Демонтаж на осветлението Gap Illumination

1. Откачете фиксиращия елемент (1).
2. Отстранете електрическата връзка от модула за управление (2).

2.1. Откачете отзад фиксиращата кука (1).

1. Отстранете светлинната лента (2).

Ремонт

3.1. Откачете фиксиращата кука (1).

1. Повдигнете PCB с държача и го извадете от водата на модула за управление (2).

4.23.2 Монтаж на осветлението на празнината

1. Поставете държача на PCB в рамката на модула за управление.

1. Затегнете, докато чуете щракване.

1. Монтирайте светлинната лента и я затегнете, докато чуете щракване.

1. Свържете кабела към модула за управление.

Съвети за ремонт - Съдомиялна машина

Използвано от документ 499

1.1 Важни предупреждения 499

1.1.1 Цел 499 1.2 Обяснение на символите 499 1.2.1 Нива на опасност 499 1.2.2 Символи за опасност 499 1.2.3 Структура на предупрежденията 500 1.2.4 Общи символи 500

A Безопасност 501

2.1 Общи бележки за безопасността 501

2.1.1 Всички уреди 501

Инструменти и помощни средства 502

Ремонт 503

4.1 Подмяна на работния плот 503

4.1.1 Демонтаж на работния плот 503 4.1.2 Монтаж на работния плот 503

4.2 Монтаж на системата за кошници 504

4.2.1 Монтаж на улей за таблетки за модела 86 см.. 504 4.2.2 Монтаж на наклонена вложка за чаши 504 4.2.3 Монтаж на вложка за тенджера под налягане 505

4.3 Смяна на VarioDrawer 506

4.3.1 Смяна на VarioDrawer.. 506 4.3.2 Монтаж на VarioDrawer 507

4.4 Смяна на разпръскващите рамена 508

4.4.1 Демонтаж на разпръскващото рамо 508 4.4.2 Монтаж на разпръскващото рамо 508

4.5 Смяна на филтрите 509

4.5.1 Демонтаж на филтъра 509 4.5.2 Монтаж на филтрите 509

4.6 Монтаж на душ/пръскачка за тави 510

4.7 Смяна на захранващия кабел 511

4.7.1 Изключване на захранващия кабел 511 4.7.2 Свързване на захранващия кабел 511

4.8 Смяна на капака на препарата 512

4.8.1 Демонтаж на капака на препарата 512 4.8.2 Поставяне на пружината. 512 4.8.3 Монтаж на капака на препарата 512

4.9 Смяна на капака на помпата за отпадъчни води 513

4.9.1 Демонтаж на капака на изпомпващата помпа 513 4.9.2 Монтаж на капака на изпомпващата помпа 513

4.10 Смяна на страничния панел 514

4.10.1 Демонтаж на страничния панел 514 4.10.2 Монтаж на страничния панел 515

4.11 Смяна на външната врата 516

4.11.1 Демонтаж на външната врата 516 4.11.2 Монтаж на външната врата 516

4.12 Смяна на командния панел 518

4.12.1 Демонтаж на командния панел 518 4.12.2 Монтаж на командния панел 518

4.13 Закрепване на пружините на вратата 519

4.14 Смяна на цокълната лайстна 521

4.14.1 Демонтаж на цокълната лайстна 521 4.14.2 Монтаж на цокълната лайстна 521

4.15 Смяна на основния цокъл 522

4.15.1 Демонтаж на основния цокъл 522 4.15.2 Монтаж на основния цокъл 522

4.16 Смяна на тръбата на преливника 523

4.16.1 Демонтаж на канала за събиране на преливника 523 4.16.2 Монтаж на тръбата на преливника 524

4.17 Смяна на вътрешната врата 526

4.17.1 Демонтаж на вътрешната врата 526 4.17.2 Монтаж на вътрешната врата 526

4.18 Смяна на пантата на вратата 527

4.18.1 Демонтаж на пантата на вратата 527 4.18.2 Монтаж на пантата на вратата 527

4.19 Смяна на уплътнението на вратата (долно) 529

4.19.1 Демонтаж на уплътнението на вратата 529 4.19.2 Монтаж на уплътнението на вратата 530

4.20 Смяна на уплътнението (горно) на вратата 531

4.20.1 Демонтаж на уплътнението на вратата 531 4.20.2 Монтаж на уплътнението на вратата 531

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 532

4.21.1 Демонтаж на EmotionLight 532 4.21.2 Монтаж на EmotionLight 532

4.22 Смяна на модула TimeLight 535

4.22.1 Демонтаж на модула TimeLight 535 4.22.2 Монтаж на модула TimeLight 535

4.23 Смяна на Gap Illumination 536

4.23.1 Демонтаж на Gap Illumination 536 4.23.2 Монтаж на Gap Illumination 537

Използване на документа

1.1 Важни предупреждения

1.1.1 Цел

Тези инструкции за ремонт обясняват на клиентите как сами да ремонтират домакински уреди в съответствие с действащите правила за екодизайн (към 03/2021 г.).

Те съдържат информация за подмяната на конкретни резервни части, както и за предупрежденията и рисковете, свързани с това.

При въпроси се свържете с техническата поддръжка. Неспазването на тези инструкции от страна на клиентите ни освобождава от всякаква отговорност.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на опасност съответстват на символ, придружен от предупредителна дума. Предупредителната дума идентифицира нивото на опасност.

Livello di averporto Significato
PERICOLO	Ignorare quello messaggio di averiti- amento compota rischio di morte o ferite gravi.
AVVERTENZA	Ignorare quello messaggio di averiti- amento piùicomportare rischio di morte o ferite gravi.
ATTENZIONE	Ignorare quello messaggio di averiti- amento piùcomportare ferite di minore gravità.
ATTENZIONE!	Ignorare quello messaggio di averiti- amento piùcomportare danni materiali.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са илюстрации, които уточняват вида на риска.

В настоящата документация се използват следните символи за опасност:

Simbolo di pericolò Significato
!	Messaggio di averporto generico
9	Pericolò di scossa elettrica
	Pericolò di esplosione
	Rischio di ferite da taglio

Използване на документа

Simbolo di pericolò Significato
	Pericolò di schiacciamento
	Pericolò derivante da superfici calde
	Pericolò derivante da forti campi magneti-ci
	Pericolò derivante da radiazioni non ioniz-zanti

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в това ръководство имат стандартизирана форма и структура.

ОПАСНОСТ

Вид и източник на опасността!

Възможни последствия при игнориране на опасността/предупреждението.

• Мерки и забрани за предотвратяване на опасността.

Следният пример показва предупреждение за риск от токов удар поради компоненти под напрежение. Посочена е предпазната мярка за избягване на опасността.

ОПАСНОСТ

Риск от токов удар поради компоненти под напрежение!

Смърт от токов удар

• Изключете уреда от захранването за поне 60 секунди, преди да започнете ремонта.

1.2.4 Общи символи

В настоящото ръководство се използват следните общи символи:

Simbolo generico Significato
i	Identificazione di un sugerimento spe-ciale (testo e/o grafica)
j	Identificazione di un sugerimento sem-plice (solo testo)
k	Identificazione di un link per un video tu-terioria
l	Identificazione degli strumenti necessari
m	Identificazione delle condizioni previe ne-cessarie
n	Identificazione di una condizione (se ..., allora...)
o	Identificazione di un risultato
[Avvio]I dentificazione di un tasto o di un pul-sante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestre visua-lizzati (sul display dell'apparecchio)

Таблица 3: Общи символи

Безопасност

2.1 Общи бележки относно безопасността

2.1.1 Всички уреди

Опасност от токов удар поради компоненти под напрежение!

• Неизправният ремонт на електрически компоненти може да причини токов удар!
• Изключете уреда от захранването за поне 60 секунди, преди да започнете работа.
• След ремонта е необходимо да се извърши тест за безопасност съгласно стандарт VDE 0701 или специфичните стандарти на страната.

Опасност от нараняване от остри ръбове!

• Носете защитни ръкавици.

Опасност от смачкване поради тежки и движещи се компоненти по време на ремонт, поддръжка, търсене на неизправности и обслужване.

• Носете предпазни обувки. Закрепете тежките компоненти, за да предотвратите падането им. Не поставяйте части от тялото в движещи се компоненти.

Опасност за работата или безопасността на уреда!

Използвайте само оригинални резервни части.

Опасност от повреда на компоненти, чувствителни към електростатичен разряд (ESD)! Не докосвайте модулите, включително връзките и проводящите пътеки.

Инструменти и помощни средства

Designazione Dettagli Immagini
Cacciavite Torx T20 con foro [00340764]	100 mm, per viti con perno di sicurezza
Cacciavite Torx T15	Lunghezza 80 mm
Cacciavite a taglio Lama	10 mm x 1,6 mm x 200 mm
Pinze a becco ton-do [00340871]	Lunghezza: 200 mm, diritto

Ремонт

4.1 Смяна на работния плот

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е напълно достъпен.

4.1.1 Демонтаж на работния плот

1. Отстранете двата винта от задната част на работния плот (1) (по избор).
2. Натиснете нагоре двете блокиращи лостове, разположени под работния плот (2).

1. Повдигнете леко работния плот отпред (3).
2. Издърпайте работния плот назад (4).
3. Демонтирайте работния плот.

4.1.2 Монтаж на работния плот

1. Поставете задната част на работния плот в водачите с ограничителните носчета (1).

1. Бутнете работния плот напред (2).
2. Натиснете предната част на работния плот надолу, докато двете блокиращи лостове щракнат (3).
3. Завийте отново двата винта (4) (по избор).

Ремонт

4.2 Монтаж на системата за кошници

Предпоставки:

Съответната кошница е отстранена от уреда.

4.2.1 Монтаж на улей за таблетки за модела от 86 см

Специални инструменти:

Водач за таблетки [00614935] Наклонена вложка за чаши [00618565]

1. Поставете улея за таблетки наклонено в предната част на кошницата.
2. Центрирайте го и го щракнете на място.

4.2.2 Монтаж на наклонената вложка за чаши

Специални инструменти:

Водач за таблетки [00614935] Наклонена вложка за чаши [00618565]

По време на миене на чаши е възможно да повдигнете монтираната наклонена вложка. Допълнителният ъгъл намалява количеството вода, която се събира на дъното на чашите. При високи чаши е препоръчително да свалите наклонената вложка за чаши. При горните кошници с допълнителни пластмасови вложки, те трябва да бъдат отстранени първо.

1. Отстранете пластмасовата вложка.

1. Щракнете наклонената вложка за чаши на място.

Ремонт

1. Завъртете вложката нагоре.

1. Поставете предметите за миене.

4.2.3 Монтаж на вложката за уред за готвене на пара Специални инструменти:

Водеща за таблетки [00614935] Наклонена вложка за чаши [00618565] Поставете върховете на вложката за уред за готвене на пара в системата на кошниците.

Ремонт

4.3 Смяна на VarioDrawer

4.3.1 Смяна на VarioDrawer

1. Сгънете крилцата на дръжката навътре.

1. Издърпайте дръжката нагоре.
2. Издърпайте страничните пластмасови вложки навън и след това нагоре, за да ги отстраните от рамката.

Ремонт

1. Внимателно огънете скобите на водача навън.

1. Извадете сгъваемите рафтове от скобите.
2. Отпред извадете металната рамка от държачите.

1. Избутайте металната рамка навън от водача.

4.3.2 Монтаж на VarioDrawer

За монтажа следвайте процедурата, описана по-горе, в обратен ред.

Ремонт

4.4 Смяна на разпръскващите рамена

4.4.1 Демонтаж на разпръскващото рамо

1. Развийте горното разпръскващо рамо (1) и го издърпайте надолу, за да го отделите (2).

1. Издърпайте долното разпръскващо рамо надолу, за да го отстраните.

4.4.2 Монтаж на разпръскващото рамо

1. Поставете долното разпръскващо рамо. То се фиксира на място.
2. Поставете горното разпръскващо рамо и го завийте здраво на място.

Ремонт

4.5 Смяна на филтрите

4.5.1 Демонтаж на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Проверете дали не падат чужди тела в съда на филтъра.

1. Натиснете микрофилтъра надолу, за да го отстраните.

4.5.2 Монтаж на филтрите

1. Монтирайте отново филтърната система. Проверете дали заключващите механизми на грубия филтър се заключват на място.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че маркировките със стрелките са подравнени.

Ремонт

4.6 Монтаж на душ/пръскачка за тави

1. Извадете горната кошница.
2. Поставете душ/пръскачката за тави в държача (1) и я завъртете надясно (2).

Душ/пръскачката за тави се заключва на място.

Ремонт

4.7 Смяна на захранващия кабел

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопроводната мрежа. Уредът е свободно достъпен.

4.7.1 Изключване на захранващия кабел

• Внимателно движете нагоре и надолу захранващия кабел, докато го извадите от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на основното свързване!

Поставете захранващия кабел напълно, докато усетите

щракване.

• Поставете конектора на захранващия кабел в контакта, докато чуете щракване на захващането.

Ремонт

4.8 Смяна на капака на дозатора за перилен препарат

Възможно е да използвате малка отвертка, за да помогнете.

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопроводната мрежа. Вратата е отворена. Капакът на отделението за препарат е отворен.

4.8.1 Демонтаж на капака на отделението за препарат

1. Плъзнете капака на отделението за препарат с 5 mm.
2. Натиснете леко долната част на капака на отделението за препарат и го извадете от водещите релси, като го хванете от горната част.
3. Отстранете пружината.

4.8.2 Поставяне на пружината.

1. Поставете дългия край на пружината в монтажния отвор на чекмеджето на дозатора (1).

1. Поставете късия край на пружината в монтажния отвор на капака на дозатора (2).
2. Натиснете капака към чекмеджето на дозатора (3).

4.8.3 Монтаж на капака на отделението за препарат

1. Поставете от едната страна капака на отделението за препарат с 5 mm в водещите релси, преди да е в крайно положение. Прилагайки лека сила, натиснете противоположната страна на капака в водещите релси.
2. Проверете функционирането на капака на отделението за препарат.

Ремонт

4.9 Смяна на капака на помпата за източване

Предпоставка:

Кошикът е отстранен. Филтрите са отстранени. → 509

4.9.1 Демонтаж на капака на помпата за източване

1. Отстранете евентуалната вода.

Ако е необходимо, използвайте лъжица.

1. С лъжица повдигнете капака на помпата и го хванете за реброто.

1. Повдигнете капака на помпата навътре и го отстранете.

4.9.2 Монтаж на капака на помпата за източване

• Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата се фиксира на място.

Ремонт

4.10 Смяна на страничния панел

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Уредът е свободно достъпен. Уреди със свободно разположение: работният плот е демонтиран. → 503

4.10.1 Демонтаж на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фиг. 1: Пълен изглед

1. Наклонете леко горната част на страничния панел навън (2).
2. Издърпайте страничния панел надолу и го извадете от основата (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в основата (1).

Фиг. 2: Пълен изглед

2. Притиснете страничния панел към уреда (2). 3. Закрепете страничния панел с винтовете (3).

Ремонт

4.11 Смяна на външната врата

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода.

4.11.1 Демонтаж на външната врата

Отстранете винтовете в последователността, описана в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3

Затегнете вратата, като я държите неподвижна от едната страна.

Отстранете двата винта.

ВНИМАНИЕ

4.11.2 Монтаж на външната врата

Ако кабелите са позиционирани или закрепени неправилно: повредено окабеляване

Позиционирайте кабелите и ги закрепете с помощта на тиксо

Ремонт

Предпоставки:

Изолационният материал е поставен правилно и закрепен от вътрешната страна на външната врата. Пантите са вкарани във външната врата. 1. Затворете вътрешната врата, за да щракне. 2. Поставете горната част на външната врата под контролния панел (1).

1. Притиснете външната врата към вътрешната врата и задръжте позицията (2).

4.

Затегнете вратата, като я държите неподвижна от едната страна.

Отворете вратата и я закрепете с два винта (метални винтове 4 x 11 mm).

1. Закрепете външната врата с четири винта (метални винтове 4 x 11).

Ремонт

4.12 Смяна на командния панел

Ако работен модул е дефектен, целият команден панел трябва да бъде сменен.

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външната врата е демонтирана. Външната врата е демонтирана (напълно интегрирана/интегрирана).

4.12.1 Демонтаж на командния панел

1. Разкачете електрическите връзки от командния панел и от сензора за липса на вода, разположен долу (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Задръжте командния панел, така че да не падне (дръжте го неподвижен).
4. Отстранете шестте винта.

1. Отстранете командния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4 x 16 mm.

За монтажа следвайте процедурата, описана по-горе, в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Извадете капака на кабелния канал.

2.1. Отворете леко вратата (1).

1. Закрепете в жлеба на основата (2).
2. Затворете бавно вратата (3).

Системата автоматично се закача за пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Натиснете назад, за да освободите пантата на вратата (5). 3. Отворете вратата (6).

1. Повторете операцията от другата страна на уреда.

Ремонт

4.14 Смяна на цокълната лайстна

Крачетата са еднакви и взаимозаменяеми.

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външната врата е демонтирана. Външната врата е демонтирана (напълно интегрирана/интегрирана).

4.14.1 Демонтаж на цокълната лайстна

1.

Неправилен демонтаж. Ако цокълната лайстна се разхлаби странично и бъде отстранена, може да се счупят и двете скоби. Ако само една скоба е повредена, страната трябва да се смени, защото скобите са еднакви.

За да се намали натоварването върху цокълната лайстна с крачета, е препоръчително да се постави нещо под уреда отстрани и отпред.

1. Поставете отвертка в водачите (1) и освободете заключващия механизъм, като натиснете надолу.

1. Повдигнете панела.
2. Отстранете крачетата, като ги издърпате напред (1).

4.14.2 Монтаж на цокълната лайстна

1. Поставете крачетата.
2. Поставете лайстната на цокъла отгоре (1) и натиснете надолу, докато щракне на мястото си (2).

Ремонт

4.15 Смяна на основния цокъл

Основният цокъл се намира в долната предна част.

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Панелът на вратата (по избор) е демонтиран. Външната врата е демонтирана. Външната врата е демонтирана (напълно вградена/вградена). Лайстната на цокъла е отстранена (по избор).→521

4.15.1 Демонтаж на основния цокъл

1. Отстранете двата винта (1).

1. Освободете блокиращите елементи (2).
2. Огънете леко основния цокъл напред (1).

4.

В зависимост от модела, щепселът на EmotionLight остава закрепен към основата.

Изключете щепсела от ограничителя и го издърпайте отзад (2).

4.15.2 Монтаж на основния цокъл

За да монтирате основния цокъл, изпълнете предходните стъпки в обратен ред.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба се намира в долната част на предната страна на уреда.

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Панелът на вратата е демонтиран (по избор). Външната врата е демонтирана. Лайстната на цокъла е отстранена (по избор).→521 Основният цокъл е демонтиран.→522

4.16.1 Демонтаж на канала за събиране на преливната вода.

Остатъчна вода

• Демонтажът на дренажната тръба може да доведе до изтичане на остатъчна вода. Попийте я или я изсмучете от основата с помощта на сифонна помпа.
• Натиснете горната част на блокиращия механизъм, за да го отстраните (1, 2).

1. Освободете блокиращия елемент.

1. Поставете отвертката, за да отстраните металния фиксатор (1).
2. Внимателно освободете металната скоба (2).

Ремонт

1. Повдигнете тръбата на преливника и я извадете.

4.16.2 Монтаж на тръбата на преливника

Риск от щети, причинени от вода, при неправилен монтаж на тръбата на преливника! Поставете правилно тръбата на преливника в долната част на водача на основата. Поставете тръбата на преливника в горна позиция.

1. Поставете тръбата на преливника (1).
2. Приближете тръбата на преливника към уплътнението (2).
3. Натиснете тръбата на преливника в уплътнението (3).
4. Поставете тръбата на преливника (4).
5. Застопорете тръбата на преливника (5).

Ремонт

1. Проверете монтажа отдясно и отляво. 3. Проверете дали корпусът е стабилен.

1. Заключете с металния ограничител отляво и отдясно.

Ремонт

4.17 Смяна на вътрешната врата

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода.

4.17.1 Демонтаж на вътрешната врата

1. Отстранете винтовете (1)
2. Отстранете вътрешната врата, като я повдигнете (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешната врата върху пантата на вратата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтаж на вътрешната врата

1. Поставете уплътнението на вратата отпред.
2. Натиснете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Поставете уплътнението на вратата нагоре. Страничните части са обърнати нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопроводната мрежа. Уредът е свободно достъпен. Страничният панел е отстранен.→514 Външната врата е демонтирана. Вътрешната врата е отстранена. Командният панел е отстранен.→518 Пружините на вратата са фиксирани. →519 Цокълът е отстранен. →521 Основният цокъл е демонтиран.→522 Каналът за преливане е отстранен.→523

4.18.1 Демонтаж на пантата на вратата

1. Освободете фиксатора с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Освободете заземителната връзка на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата върху уреда (1).
2. Преместете пантата надолу (2), докато не се заключи в уреда.

2.

Липсата на заземяване може да доведе до мрежов потенциал на порта.

Свържете заземяването.

Ремонт

4.19 Смяна на уплътнението на вратата (долно)

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външната врата е демонтирана. Основната цокълна част е демонтирана. →522 Цокълната лайстна е отстранена (по избор). →521 Пружините на вратата са отстранени. Командният панел е отстранен. Кабелният държател в долната дясна част е отстранен.

4.19.1 Демонтаж на уплътнението на вратата

1. Отстранете двата фиксатора на долното уплътнение на вратата (1, 2).

1. Откачете канала за събиране на преливна вода.

1. Повдигнете канала на преливника.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Монтирайте тапите отдясно и отляво на уплътнителната шина с уплътнението на вратата.

1. Поставете уплътнението на вратата със затварящата перка във вътрешната врата.
2. Закрепете уплътнението на вратата с два фиксатора.

Ремонт

4.20 Смяна на уплътнението (горно) на вратата

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода.

4.20.1 Демонтаж на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Уплътнението на вратата трябва да бъде отрязано на правилната дължина преди монтажа. То е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе уплътнението на правилната врата. 2. Проверете дали профилът на уплътнението е монтиран в правилната позиция.

1. Бялата точка трябва да е подравнена с лентата на уплътнението.

1. Уплътнението не трябва да е вълнообразно или опънато в ъглите. Уплътнението е срязано диагонално в краищата и се стеснява в дъното на предния чекмедже.

Поставете края на уплътнението изправен отпред на вътрешната врата. Уплътнението трябва да приляга възможно най-плътно към данните на чекмеджето.

Уплътнението на вратата е монтирано правилно:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира горе в предната част на външната зона на резервоара за изплакване.

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Уредът е свободно достъпен. Работният плот е демонтиран (по избор). Десният страничен панел е отстранен (по избор).→514

4.21.1 Демонтаж на EmotionLight

1. Освободете фиксатора отзад (1).

1. Отстранете опората, като я издърпате нагоре (2).
2. Изключете щепсела от конектора (в долната дясна част пред уреда).
3. Изключете електрическата връзка от захранващия модул.

1. Извадете EmotionLight от уреда.

4.21.2 Монтаж на EmotionLight

1. Поставете опората в рамката на резервоара за изплакване (1).

Ремонт

1. Затегнете терминала (2).

3

ВНИМАНИЕ!

Неправилен монтаж!

Повреда на кабела в областта на пантата на вратата.

Монтирайте кабела в областта на пантата на вратата (между пантата и резервоарите за изплакване), така че да не може да бъде повреден от движещи се части.

Монтирайте кабела в долната дясна част.

Ремонт

Фиг. 3: Плосък кабел

1. Включете щепсела.

Ремонт

4.22 Смяна на модула TimeLight

Модулът TimeLight трябва да се сменя само като цялостен модул. Модулът TimeLight е закрепен на гърба на основната цокълна част.

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Лентата на цокъла е отстранена. →521 Основната цокълна част е демонтирана и обърната. 522

4.22.1 Отстраняване на модула TimeLight

1. Леко огънете блокиращите елементи (1) навън.

1. Извадете проекционния модул TimeLight по водача (2).

4.22.2 Монтаж на модула TimeLight

1. Огънете отново блокиращите елементи навътре (1).

1. Поставете проекционния модул TimeLight във водача (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на осветлението на процепа

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външният панел е демонтиран. Панелът за управление е демонтиран.

4.23.1 Демонтаж на осветлението на процепа

1. Освободете фиксатора (1).
2. Изключете електрическата връзка от работния модул (2).

2.1. Освободете фиксатора отзад (1).

1. Отстранете светлинния модул (2).

Ремонт

3.1. Освободете фиксатора (1).

1. Повдигнете PCB с държача и го извадете от рамката на работния модул (2).

4.23.2 Монтаж на осветлението на процепа

1. Поставете държача на PCB в рамката на работния модул.

1. Поставете го, докато чуете щракване.

1. Поставете светлинния модул, докато чуете щракване.

1. Свържете кабела към работния модул.

Информация за ремонт - Съдомиялна машина

1 Относно този документ. 540

1.1 Важна информация 540

1.1.1 Цел 540 1.2 Обяснение на символите.. 540 1.2.1 Нива на опасност 540 1.2.2 Символи за опасност 540 1.2.3 Структура на предупрежденията 541 1.2.4 Общи символи 541

Безопасност. 542

2.1 Общи указания за безопасност 542

2.1.1 За всички домакински уреди 542

Аксесоари и помощни средства 543

Ремонт 544

4.1 Смяна на работния диск 544

4.1.1 Сваляне на работния диск 544 4.1.2 Инсталиране на работния диск 544

4.2 Инсталиране на системата за кошници 545

4.2.1 Монтаж на решетката за модел 86 см 545 4.2.2 Монтаж на фиксиращата скоба 545 4.2.3 Монтаж на нагревателния елемент 546

4.3 Смяна на чекмеджето varioDrawer 547

4.3.1 Сваляне на чекмеджето varioDrawer 547 4.3.2 Монтаж на чекмеджето varioDrawer 548

4.4 Смяна на разпръсквача 549

4.4.1 Сваляне на разпръсквача 549 4.4.2 Монтаж на разпръсквача 549

4.5 Смяна на филтрите 550

4.5.1 Сваляне на филтрите 550 4.5.2 Монтаж на филтрите 550

4.6 Разпръскваща глава на печката 551

4.7 Смяна на захранващия кабел 552

4.7.1 Изваждане на щепсела на захранващия кабел 552 4.7.2 Вкарване на щепсела на захранващия кабел 552

4.8 Смяна на капака на контейнера за препарат 553

4.8.1 Сваляне на капака на контейнера за препарат 553 4.8.2 Поставяне на пружината 553 4.8.3 Монтаж на капака на контейнера за препарат 553

4.9 Смяна на капака на помпата за отпадни води 554

4.9.1 Сваляне на капака на помпата за отпадни води 554 4.9.2 Монтаж на капака на помпата за отпадни води 554

4.10 Смяна на страничния панел 555

4.10.1 Сваляне на предния панел 555 4.10.2 Монтаж на предния панел 556

4.11 Смяна на външната част на вратата 557

4.11.1 Сваляне на външната част на вратата 557 4.11.2 Монтаж на външната част на вратата 557

4.12 Смяна на контролния панел 559

4.12.1 Сваляне на контролния панел 559 4.12.2 Монтаж на контролния панел 559

4.13 Фиксиране на пружината на вратата 560

4.14 Смяна на основния панел 562

4.14.1 Сваляне на основния панел 562 4.14.2 Монтаж на предния панел 562

4.15 Смяна на основната плоча 563

4.15.1 Сваляне на основната плоча 563 4.15.2 Монтаж на основната плоча 563

4.16 Смяна на преливната тръба 564

4.16.1 Сваляне на преливната тръба 564 4.16.2 Монтаж на преливната тръба 565

4.17 Смяна на вътрешната част на вратата 567

4.17.1 Сваляне на вътрешната част на вратата 567 4.17.2 Монтаж на вътрешната част на вратата 567

4.18 Смяна на горната част на вратата 568

4.18.1 Смяна на горния панти на вратата 568 4.18.2 Монтаж на пантите на вратата 568

4.19 Смяна на уплътнението на (долната) врата 570

4.19.1 Сваляне на уплътнението на вратата 570 4.19.2 Монтаж на уплътнението на вратата 571

4.20 Смяна на уплътнението на (горната) врата 572

4.20.1 Сваляне на уплътнението на вратата 572 4.20.2 Монтаж на уплътнението на вратата 572

Информация за ремонт - Съдомиялна машина

4.21 Смяна на осветлението EmotionLight 573

4.21.1 Сваляне на осветлението EmotionLight 573 4.21.2 Монтаж на осветлението EmotionLight 573

4.22 Смяна на осветлението TimeLight 576

4.22.1 Сваляне на осветлението TimeLight 576 4.22.2 Монтаж на осветлението TimeLight 576

4.23 Смяна на осветлението Gap illumination 577

4.23.1 Сваляне на осветлението Gap illumination 577 4.23.2 Монтаж на осветлението Gap illumination 578

1.1 Важна информация

1.1.1 Цел

Тези инструкции за ремонт са предназначени за потребителя, който самостоятелно ремонтира устройството, в съответствие с приложимия регламент за екопроектиране (от 03.2021 г.).

В тях е предоставена информация за това как да смените определени резервни части, както и предупреждения и рискове.

При въпроси, моля, свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети само ако тези инструкции за ремонт са били надлежно спазени.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на предупреждение се състоят от символ и сигнална дума. Сигналната дума обозначава степента на опасност.

Bridinajuma liimeni Nozime
BISTAMI	Bridinajuma pazinojuma neievērošanas rezultātā iestāsies nāve vai radīsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neievērošanas rezultātā var rasties kaitējums ipāsūmam.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символични обозначения, които дават указания за вида на опасността. В този документ са използвани следните символи за опасност:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā spieguma radīls ap-draudējums
	Sprādzensbistamibas risks
	Griezumu bistamiba
	Saspiešanas bistamiba

Bistamūbas SYMBOLS Nozime
	Karstu virsmu radītā bīstamūba
	Spēçīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radītā bīstamūba

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията, предоставени в този документ, имат стандартизиран формат и стандартизирана структура.

В следващия пример е показано предупреждение, обозначаващо риск от токов удар, причинен от части под напрежение. Посочена е мярка за избягване на опасността.

1.2.4 Общи символи

В документа са използвани следните общи символи:

Visp. symbols Nozime
i	Ipašu ieteikumu apzimējums (teksts un/ vai grafika)
i	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. SYMBOLS Nozime
[ ]	Video pamácíbas saites apzimējums
[ ]	Nepiecieśamo ríku apzimējums
[ ]	Nepiecieśamo priekšnosacijumu apzimējums
[ ]	Nosacijuma apzimējums (ja ..., tad ...)
[ ]	Rezultāta apzimējums
[Sákt]Taustiǎa vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statusss Attēlottä teksta / loga apzimējums	(iekārías displejā)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 За всички домакински уреди

Опасност от токов удар от части под напрежение

• Ако ремонтът, засягащ електрически части, е извършен неправилно, съществува опасност от токов удар! Уредът трябва да бъде изключен от мрежата поне 60 секунди, преди да започнете работа.
• След ремонта безопасността на уреда трябва да бъде проверена съгласно VDE 0701 или съответните национални разпоредби.

Опасност от нараняване поради остри ръбове!

Носете защитни ръкавици.

Опасност от притискане по време на ремонт, поддръжка, отстраняване на неизправности и обслужване, причинена от тежки и подвижни части

Носете защитни обувки. Обезопасете тежките части, за да не паднат. Не поставяйте части от тялото в подвижни части.

Опасност от повреда на уреда / нарушаване на работата!

Опасност от повреда на чувствителни към електростатичен разряд части (ESDS)!

• Използвайте само оригинални резервни части. Не докосвайте модулите, включително съединенията и окабеляването.

Принадлежности и помощни средства

Apzimējums Sikāka informacija Attēli
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiṇu
Skrūvgriezis Torx T15	Garums: 80 mm
Plakanais skrūvgriezis	Izmērs: 10 mm x 1,6 mm x 200 mm
Asknaibles [00340871]	Garums: 200 mm, taisnas

Ремонт

4.1 Смяна на работния плот

Внимание:

Уредът трябва да бъде изключен от електрическото захранване. До уреда трябва да има свободен достъп.

4.1.1 Сваляне на работния плот

1. Развийте двата винта отзад (1) (допълнително оборудване).
2. Натиснете двата фиксатора под работния плот нагоре (2).

1. Повдигнете леко предната част на работния плот (3).
2. Преместете работния плот назад (4).
3. Свалете работния плот.

4.1.2 Монтиране на работния плот

1. С фиксиращите пръстени закрепете задната част на работния плот към водачите (1).

1. Натиснете работния плот напред (2).
2. Натиснете надолу предните части на уреда, докато двата ограничителя се фиксират на място с щракване (3).
3. Затегнете двата винта (4) (допълнително оборудване).

Ремонт

4.2 Инсталиране на системата за кошници

Внимание:

Съответната кошница е извадена от уреда.

4.2.1 Инсталиране на решетъчното корито за модел 86 cm

Специални инструменти:

Решетъчно корито [00614935] Фиксираща се поставка за чаши [00618565] 1. Поставете решетъчното корито диагонално в предната част на кошницата. 2. Натиснете центрирано решетъчното корито на място, докато чуете щракване.

4.2.2 Инсталиране на фиксиращата се поставка за чаши

Специални инструменти:

Решетъчно корито [00614935] Фиксираща се поставка за чаши [00618565]

За миене на чаши, фиксиращата се поставка за чаши може да се сгъне. Благодарение на допълнителния наклон, водата се събира по-малко върху чашите. За миене на високи чаши е препоръчително да оставите фиксиращата се поставка за чаши сгъната. Ако в горните кошници има допълнителна пластмасова вложка, тя трябва да се извади предварително.

1. Извадете пластмасовата вложка.

1. Фиксирайте поставката за чаши на място, докато чуете щракване.

1. Uzlokiet balstu.

Ремонт

1. Сгънете съдовете за миене.

4.2.3 Монтаж на вложката за пара Специални инструменти:

Решетка [00614935] Фиксираща опора за съдове [00618565]

Поставете вложката за пара под системата за съдове.

Ремонт

4.3 Смяна на чекмеджето varioDrawer

4.3.1 Сваляне на чекмеджето varioDrawer

1. Натиснете плочата на дръжката.

1. Извадете дръжката нагоре.
2. Изстискайте пластмасовите странични вложки и ги натиснете нагоре, за да ги свалите от рамката.

Ремонт

1. Внимателно извадете водещите релси от шкафа.

1. Извадете гъвкавите клони от решетката.
2. Избутайте предната част на металната рамка от държачите.

1. Избутайте металната рамка от водещите назад.

4.3.2 Монтаж на чекмеджето VarioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на разпръсквача

4.4.1 Сваляне на разпръсквача

1. За да свалите горния разпръсквач, развийте винта (1) и го издърпайте надолу (2).

1. За да свалите долния разпръсквач, го издърпайте надолу.

4.4.2 Монтаж на разпръсквача

1. Поставете долния разпръсквач. Разпръсквачът трябва да се застопори на място с щракване.
2. Поставете горния разпръсквач и го завийте здраво на място.

Ремонт

4.5 Смяна на филтъра

4.5.1 Сваляне на филтрите

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и отстранете филтърната система (2).

В съда за събиране не трябва да попадат чужди тела.

1. За да свалите финия филтър, издърпайте го.

4.5.2 Монтаж на филтрите

1. Сглобете филтърната система. Фиксаторите на грубия филтър трябва да се застопорят на място с щракване.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Стрелките трябва да съвпадат.

Ремонт

4.6 Смяна на горния разпръсквач

1. Отстранете горната кошница.
2. Поставете горния разпръсквач в държача (1) и го завъртете надясно (2).

Извадете щепсела на захранващия кабел, докато чуете щракване.

Ремонт

4.7 Смяна на захранващия кабел

Внимание:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. Уредът трябва да е достъпен.

4.7.1 Изваждане на щепсела на захранващия кабел

Внимателно движете щепсела на захранващия кабел нагоре и надолу и го извадете от контакта.

4.7.2 Включване на щепсела на захранващия кабел

ВНИМАНИЕ!

Прегряване на електрическия контакт!

Опасност от пожар

Включете плътно щепсела на захранващия кабел, докато чуете щракване.

Включете щепсела на захранващия кабел в електрическия контакт, докато чуете щракване.

Ремонт

4.8 Смяна на капака на контейнера за перилен препарат

За завъртане на винта може да се използва малка отвертка.

Изискване:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от захранването. Вратите трябва да бъдат затворени. Капакът на контейнера за перилния препарат трябва да бъде отворен.

4.8.1 Сваляне на капака на контейнера за перилен препарат

1. Преместете капака на контейнера за перилен препарат с 5 мм.
2. След като завъртите винта, повдигнете долната част на капака на контейнера за перилен препарат от водача, след това извадете горната му част от водача.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете по-дългия край на пружината в отвора на дозатора (1).

1. Поставете по-късия край на пружината в отвора на капака на контейнера за перилен препарат (2).
2. Натиснете капака в дозатора (3).

4.8.3 Монтиране на капака на контейнера за перилен препарат

1. Поставете едната страна на капака на контейнера за перилен препарат в водача на дълбочина 5 мм, почти в напълно отворено положение. Леко натиснете другата страна в водача.
2. Проверете дали капакът на контейнера за перилен препарат работи.

Ремонт

4.9 Отстраняване на капака на дренажната помпа

Внимание:

Уредът трябва да бъде изключен. Филтрите трябва да бъдат извадени. → 550

4.9.1 Отстраняване на капака на дренажната помпа

1. Изцедете остатъчната вода. Можете да използвате четка.
2. Отстранете капака на помпата с лъжица и го хванете за напречния елемент.

1. Повдигнете капака на помпата наклонено навътре и го отстранете.

4.9.2 Монтиране на капака на дренажната помпа

Поставете капака на помпата (1) и го натиснете (2).

Капакът на помпата се захваща с щракване.

Ремонт

4.10 Смяна на страничния панел

Внимание:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. До уреда трябва да има свободен достъп. Отделно: работният плот трябва да бъде отстранен.544

4.10.1 Отстраняване на страничния панел

1. Изкрувете скрувес на страничния панел (1).

Фиг. 1: Напълно вграден

1. Отгънете страничния панел нагоре от шкафа (2).
2. Спуснете страничния панел и го извадете от вдлъбнатината на основата (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел във вдлъбнатината на основата (1).

Фиг. 2: Напълно вграден

1. Натиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външните врати

Внимание:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването.

4.11.1 Премахване на външната част на вратата

Развийте винтовете, описани по-долу.

1. Отворете вратата.
2. Развийте четирите винта.

3.

Хванете вратата отстрани.

Развийте двата винта.

4.11.2 Монтаж на външната част на вратата

ВНИМАНИЕ!

Неправилно поставени или незакрепени кабели!

Повреда на кабелите

▶ Поставете и закрепете кабелите на място с лента.

Ремонт

Изискване:

Изолационният материал трябва да бъде поставен правилно и закрепен към вътрешната страна на външната част на вратата. Пантите на външната част на вратата трябва да бъдат монтирани

1. Затворете вътрешната част на вратата, така че да не се захваща.
2. Натиснете външната част на вратата нагоре под контролния панел (1).

3. Притиснете външната част на вратата към вътрешната част и я задръжте (2).

4.

Задръжте вратата отстрани.

Отворете вратата и я закрепете с два винта (4 x 11 mm метални винтове).

1. Закрепете външната част на вратата с четири винта (4 x 11 mm метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако модулът за управление е повреден, трябва да се смени целият контролен панел.

Изискване:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. Външната част на вратата трябва да бъде свалена. Външната част на вратата трябва да бъде свалена (вградена / вградена).

4.12.1 Сваляне на контролния панел

1. Откачете електрическите връзки на контролния панел и на сензора за ниско ниво на изплакващия препарат (1, 2).

1. Откачете заземителния кабел (3) (допълнително оборудване).
2. Отворете вратата на уреда.
3. Не допускайте контролният панел да падне (придържайте го).
4. Развийте шестте винта.

1. Свалете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4× 16 mm.

Монтирайте обратно

Ремонт

4.13 Фиксиране на пружината на вратата

1. Извадете скобата за закрепване на кабела.

2.1. Отворете вратата (1)

1. Проверете вдлъбнатината на основата (2).
2. Внимателно затворете вратата (3).

Системата за проводници автоматично се закрепва към пантите на вратата.

Ремонт

3.1. Затворете вратата (4).

1. Отворете вдлъбнатината и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете действието от другата страна на уреда.

Ремонт

4.14 Смяна на основния панел

Краката са еднакви, затова могат да се сменят местата им.

Изискване:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде свързан към водоснабдяването. Външната част на вратата трябва да бъде свалена. Външната част на вратата трябва да бъде свалена (вградена / вградена).

4.14.1 Сваляне на основния панел

Неправилно сваляне

Ако разхлабите страничните панели на основата и ги свалите, двата носещи елемента могат да се счупят.

Ако е повреден само един носещ елемент, той може да се замени с другия страничен носещ елемент,

тъй като двата са еднакви.

Препоръчително е да поставите нещо под страничните части на предната част на устройството, за да

намалите натоварването върху краката на основния панел.

1. Отстранете водача на винта (1) и освободете фиксатора, като го натиснете надолу.

1. Свалете панела.
2. Свалете краката напред (1).

4.14.2 Монтаж на предния панел

1. Поставете краката.
2. Прикрепете горната част на основния панел (1) и натиснете панела надолу, докато се захване на мястото си, като се чуе щракване (2).

Монтаж

4.15 Смяна на основната плоча

Основната плоча е долната част на предния панел.

Изискване:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. Мебелният панел (допълнително оборудване) трябва да бъде свален. Външната част на вратата трябва да бъде свалена. Външната част на вратата трябва да бъде свалена (напълно вграден / вграден). Основният панел трябва да бъде свален (допълнително оборудване).→562

4.15.1 Сваляне на основната плоча

1. Развийте двата винта (1).

1. Освободете фиксиращите елементи (2).
2. Внимателно издърпайте основната плоча напред (1).

В зависимост от моделната серия, щепселът на осветлението EmotionLight все още е прикрепен към основата.

Извадете щепсела от държача и го издърпайте назад (допълнително оборудване) (2).

4.15.2 Монтаж на основната плоча

За да монтирате основната плоча, изпълнете действията в обратен ред.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба се намира в долната част на предната част на уреда.

Изискване:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. Мебелният панел трябва да бъде свален (допълнително оборудване). Външната част на вратата трябва да бъде свалена. Основният панел трябва да бъде свален (допълнително оборудване). →562 Основната плоча трябва да бъде свалена.563

4.16.1 Сваляне на преливната тръба

• Когато свалите дренажния маркуч, може да изтече събрана вода. Оставете водата да се отцеди в съд или изпразнете основния съд с помощта на дренажния маркуч.
• Освободете горната част на заключващия механизъм (1, 2).

1. Освободете горните задържащи елементи.

3.1. Поставете отвертка под металния ограничител (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Свалете преливната тръба.

4.16.2 Монтаж на преливната тръба

Опасност от повреди от вода при неправилен монтаж на преливната тръба!

Поставете правилно преливната тръба в водача на вдлъбнатината на долната част.

Затегнете правилно преливната тръба в горната част, докато чуете щракване.

1. Поставете преливната тръба (1).
2. Вкарайте преливната тръба в уплътнението (2).
3. Натиснете преливната тръба във водача на уплътнението (3).
4. Внимателно поставете преливната тръба на място (4).
5. Закрепете преливната тръба със скоба (5).

Ремонт

1. Проверете лявата и дясната страна на монтираната част. 3. Проверете дали е здраво закрепена.

1. Поставете металната скоба от лявата и дясната страна.

Ремонт

4.17 Сваляне на вътрешната част на вратата

Изискване:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването.

4.17.1 Сваляне на вътрешната част на вратата

1. Развийте винтовете (1)
2. Свалете вътрешната част на вратата, като я повдигнете нагоре (2).

1. Закрепете вратата с винтове.
2. Поставете вътрешната част на вратата върху пантите на вратата.
3. Закрепете вътрешната част на вратата с винтове.

4.17.2 Монтаж на вътрешната част на вратата

1. Издърпайте уплътнението на вратата напред.
2. Поставете вътрешната част на вратата зад уплътнението на вратата.
3. Затворете вътрешната част на вратата.
4. Повдигнете вратата нагоре. Щангите трябва да са обърнати нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Предупреждение:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. До уреда трябва да има свободен достъп. Страничните панели трябва да са свалени. →555 Външната част на вратата трябва да е свалена. Вътрешната част на вратата трябва да е свалена. Контролният панел трябва да е свален. →559 Пружините на вратата трябва да са закрепени. →560 Основният панел трябва да е свален. →562 Основната плоча трябва да е свалена. →563 Преливната тръба трябва да е свалена. →564

4.18.1 Сваляне на пантата на вратата

1. С помощта на отвертка разхлабете фиксатора (1).
2. Издърпайте пантата на вратата напред (2).

1. Разкачете заземителната връзка на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата върху уреда (1).
2. Virziet viru uz leju (2), līdz tā ir nostiprinājusies uz ierīces.

2.

Ja nav zemējuma savienojuma, durvīm var būt elektriskā lauka potenciāls.

Izveidojiet zemējuma savienojumu.

Remonts

4.19 (Apakšējās) durvju blīvējuma nomaiņa

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvju ārējai daļai ir jābūt noņemtai. Pamatnes plāksnei ir jābūt noņemtai. → 563 Pamatnes panelim ir jābūt noņemtam (papildaprīkojums). → 562 Durvju atsperēm ir jābūt noņemtām. Vadības panelim ir jābūt noņemtam. Kabeļa kūļa turētājam apakšdaļas labajā pusē ir jābūt noņemtam.

4.19.1 Durvju blīvējuma noņemšana

1. Noņemiet apakšējā durvju blīvējuma abas turētājskavas (1,2).

1. Atvienojiet pārplūdes cauruli.

1. Noņemiet pārplūdes reni.

Remonts

1. Noņemiet apakšējo durvju blīvējumu no durvju iekšējās daļas.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителната тапа на водача на уплътнението на вратата от лявата и дясната страна.

1. Поставете уплътнението на вратата заедно с уплътнителната пластина във вътрешната част на вратата.
2. Закрепете уплътнението на вратата с две държащи скоби.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Изискване:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването.

4.20.1 Сваляне на уплътнението на вратата

Свалете уплътнението на вратата от рамката на вратата.

4.20.2 Монтаж на уплътнението на вратата

Преди монтажа уплътнението на вратата трябва да се отреже на правилната дължина. А именно 1750 мм, ако уредът е висок 81 см, или 1850 мм, ако уредът е висок 86 см.

1. Подгответе подходящо уплътнение за вратата.
2. Профилът на уплътнението трябва да се монтира в правилна позиция.

1. Бялата точка и лентата на вдлъбнатината на уплътнението трябва да са на едно ниво.

Уплътнението не трябва да бъде прегънато или разтегнато в ъглите. Краищата на уплътнението трябва да бъдат срязани диагонално и да се стесняват към дъното на предния резервоар.

Поставете края на уплътнението точно срещу вътрешната част на предната врата. Уплътнението трябва да приляга възможно най-плътно към страната на ваната.

Правилно монтирано уплътнение на вратата

Ремонт

4.21 Смяна на осветителния елемент EmotionLight

Осветителният елемент EmotionLight е от външната страна на предната част на контейнера за препарат за изплакване.

Изискване:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде свързан към водоснабдяването. До уреда трябва да има свободен достъп. Работният плот трябва да бъде свален (допълнително оборудване). Десният страничен панел трябва да бъде свален (допълнително оборудване).→555

4.21.1 Сваляне на осветителния елемент EmotionLight

1. Отзад отстранете фиксиращия елемент (1).

1. Отстранете държача нагоре (2).
2. Извадете щепсела от съединителя (отдясно под предната част на уреда).
3. Разкачете електрическите връзки на захранващия модул.

1. Извадете осветителния елемент EmotionLight от устройството.

4.21.2 Монтаж на осветителния елемент EmotionLight

1. Поставете държача в контейнера за препарат за изплакване (1).

Ремонт

1. Поставете предпазителя (2).

3.

ВНИМАНИЕ

Неправилен монтаж

възможни повреди при пантата на вратата

Кабелите при пантата на вратата (между междинната панта и контейнера за препарат за изплакване) трябва да бъдат монтирани така, че подвижните части да не могат да ги повредят.

Монтирайте кабела от дясната страна отдолу.

Ремонт

Фиг. 3: Лентов кабел 4. Поставете скобата.

Ремонт

4.22 Смяна на осветителния модул TimeLight

Сменяйте осветителния модул TimeLight само при повреда. Модулът TimeLight е закрепен към задната страна на основната плоча.

Изискване:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. Основният панел трябва да бъде свален. → 562 Основната плоча трябва да бъде свалена и обърната. → 563

4.22.1 Сваляне на осветителния модул TimeLight

1. Натиснете фиксиращите елементи (1) навън.

1. Издърпайте модула TimeLight нагоре от водача (2).

4.22.2 Монтаж на осветителния модул TimeLight

1. Натиснете фиксиращите елементи (1) на място.

1. Поставете модула TimeLight във водача (2).
2. Свържете електрическите връзки.

Ремонт

4.23 Смяна на осветителния модул Gap illumination

Изискване:

Уредът трябва да бъде свързан към захранването. Уредът трябва да бъде свързан към захранването. Външната част на вратата трябва да бъде свалена. Контролният панел трябва да бъде свален.

4.23.1 Сваляне на осветлението на процепа

1. Свалете фиксатора (1).
2. Разкачете електрическите връзки на функционалния модул (2).

2.1. Отзад свалете фиксатора (1).

1. Свалете оптичното влакно (2).

Ремонт

3.1. Свалете фиксатора (1).

1. Повдигнете печатната платка заедно с държача и я извадете от рамката на функционалния модул (2).

4.23.2 Монтаж на осветлението на процепа

1. Поставете държача на печатната платка в рамката на функционалния модул.

1. Затегнете, докато чуете щракване.

1. Поставете оптичното влакно и го затегнете, докато чуете щракване.

1. Пъхнете кабела към работния модул

Информация за ремонт - Съдомиялна машина

1 Относно този документ 581

1.1 Важна информация 581

1.1.1 Предназначение 581

1.2 Обяснение на символите 581

1.2.1 Нива на опасност 581 1.2.2 Символи за опасност 581 1.2.3 Структура на предупрежденията 582 1.2.4 Общи символи 582

Безопасност 583

2.1 Общи инструкции за безопасност 583

2.1.1 Всички домакински уреди 583

Инструменти и помощни средства 584

Ремонт 585

4.1 Смяна на плот 585

4.1.1 Сваляне на плота 585 4.1.2 Поставяне на плота 585

4.2 Поставяне на системата за кошници 586

4.2.1 Поставяне на плъзгача на чекмеджето при модел с ширина 86 cm 586 4.2.2 Поставяне на скобата на държача за чаша 586 4.2.3 Поставяне на изпарителния съд 587

4.3 Смяна на чекмеджето varioDrawer 588

4.3.1 Изваждане на чекмеджето "varioDrawer" 588 4.3.2 Поставяне на чекмеджето "varioDrawer" 589

4.4 Смяна на дюзите 590

4.4.1 Изваждане на дюзата 590 4.4.2 Поставяне на дюзата 590

4.5 Смяна на филтрите 591

4.5.1 Изваждане на филтъра 591 4.5.2 Поставяне на филтъра 591

4.6 Поставяне на главата на дюзата на тавата за печене 592

4.7 Смяна на захранващия кабел 593

4.7.1 Изключване на захранващия кабел 593 4.7.2 Свързване на захранващия кабел 593

4.8 Смяна на капака на дозатора за препарат 594

4.8.1 Сваляне на капака на дозатора за препарат 594 4.8.2 Поставяне на пружината 594 4.8.3 Поставяне на капака на дозатора за препарат 594

4.9 Смяна на капака на помпата за отпадни води 595

4.9.1 Сваляне на капака на помпата за отпадни води 595 4.9.2 Поставяне на капака на помпата за отпадни води 595

4.10 Смяна на страничния панел 596

4.10.1 Сваляне на страничния панел 596 4.10.2 Монтиране на страничния панел 597

4.11 Смяна на външните врати 598

4.11.1 Сваляне на външните врати 598 4.11.2 Монтиране на външните врати 598

4.12 Смяна на контролния панел 600

4.12.1 Сваляне на контролния панел 600 4.12.2 Монтиране на контролния панел 600

4.13 Закрепване на пружините на вратите 601

4.14 Смяна на панела на крачетата 603

4.14.1 Сваляне на панела на крачетата 603 4.14.2 Монтиране на панела на крачетата 603

4.15 Смяна на капака на основния гнездо 604

4.15.1 Сваляне на капака на основния гнездо 604 4.15.2 Монтиране на капака на основния гнездо 604

4.16 Смяна на дренажната тръба 605

4.16.1 Смяна на дренажния канал 605 4.16.2 Поставяне на дренажната тръба 608

4.17 Смяна на вътрешните врати 608

4.17.1 Сваляне на вътрешните врати 608 4.17.2 Поставяне на вътрешните врати 608

4.18 Смяна на пантите на вратите 609

4.18.1 Демонтаж на врати 609 4.18.2 Монтаж на врати 609

4.19 Смяна на долния уплътнител на вратата 611

4.19.1 Изваждане на долния уплътнител на вратата 611 4.19.2 Поставяне на долния уплътнител на вратата 612

4.20 Смяна на горния уплътнител на вратата 613

4.20.1 Изваждане на горния уплътнител на вратата 613 4.20.2 Поставяне на горния уплътнител на вратата 613

Информация за ремонта - Съдомиялна машина

4.21 Смяна на EmotionLight 614

4.21.1 Сваляне на „EmotionLight" 614 4.21.2 Поставяне на "EmotionLight" 614

4.22 Смяна на TimeLight 617

4.22.1 Сваляне на "TimeLight" 617 4.22.2 Монтаж на "TimeLight" 617

4.23 Смяна на "Gap illumination" 618

4.23.1 Демонтаж на "Gap illumination" 618 4.23.2 Монтаж на "Gap illumination" 619

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези инструкции за ремонт са предназначени да помогнат на потребителя да поправи уреда самостоятелно, в съответствие с действащия регламент за екопроектиране (редакция от март 2021 г.).

Те съдържат информация как да смените определени резервни части, включително предупреждения и рискове.

Ако имате въпроси, свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети само ако инструкциите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на предупреждение се състоят от символ и сигнална дума. Сигналната дума показва степента на опасност.

Ispëjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispëjamojo pranešimo, ištinka mirtis arba sunküs sužalojimai.
A ISPÊJIMAS	Nepaisant ispëjamojo pranešimo, gali ištiki mirtis arba sunküs sužalojimai.
A PERSPEJIMAS	Nepaisant ispëjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispëjamojo pranešimo, gali būti sugadistas luras.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символни изображения, указващи вида на опасността. В този документ се използват следните символи за опасност:

Pavojaus simbolis Reiksmé
!	Bendrasis jspëjamasis pranešimas
	Pavojinga elektrós itampa
	Sprogimo pavojus
	Ipjavimo pavojus
	Prispaudimo pavojus

Относно този документ

Pavojaus symbolism Reikšmě
	Pavojus del karstu paviršiŋ
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojanciosios spindu-liuotës

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ са със стандартизиран вид и структура.

ОПАСНОСТ

Вид на опасността и източник!

Възможни последици, ако не се спазва опасността / предупреждението.

Мерки и забрани за избягване на опасност

В този пример е показано предупреждение, което предупреждава за електрически удар поради части под напрежение. Спомената е мярка за избягване на опасността.

ОПАСНОСТ

Опасност от електрически удар поради части под напрежение! Смърт от електрически удар

Преди да започнете ремонт, изключете уреда от електрическото захранване за не по-малко от 60 секунди.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

Bendr. simbolis Reiksmé
⓷	Žymi reikalingus irankius
⓶	Žymi reikalingas prielaidas
⓺	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti] Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengna (prieta)	so ek-rane)

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички домакински уреди

Опасност от електрически удар поради части под напрежение!

• Грешки при ремонт на електрически конструктивни части могат да причинят електрически удар! Преди да започнете работа, изключете уреда от захранването за не по-малко от 60 секунди.
• След ремонта се уверете, че е извършен тест за безопасност съгласно VDE 0701 или действащите разпоредби в страната.

Опасност от нараняване от остри ръбове!

Носете защитни ръкавици. Риск от притискане по време на ремонт, текуща техническа поддръжка, отстраняване на неизправности и техническа поддръжка поради тежки и движещи се конструктивни части - Носете защитни обувки. - Осигурете тежките конструктивни части, за да не паднат. Не приближавайте части от тялото до движещи се конструктивни части.

Риск за безопасността / функционирането на уреда! - Използвайте само оригинални резервни части. Риск от повреда на електростатично чувствителни конструктивни части (ESD)! - Не докосвайте модулите, както и техните съединители и проводници.

Инструменти и помощни средства

Paskyrimas Išsami	informacija Vaizdai
-Torx T20° atsuktu- vas su klauryme [00340764]	100 mm, varžtams su saugos kaiščiu
-Torx T15° atsuktu- vas	Ilgis 80 mm
Atsuktuvas su jpjo- vomis	Mente 10 mm x 1,6 mm x 200 mm
Adatinés replès [00340871]	Ilgis: 200 mm

Ремонт

4.1 Смяна на плот

Изискване.

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде свободно достъпен.

4.1.1 Сваляне на плота

1. Извадете двата винта отзад (1) (по избор).
2. Натиснете двата фиксатора под плота нагоре (2).

1. Повдигнете леко плота отпред (3).
2. Натиснете плота малко по-назад от задната част (4).
3. Свалете плота.

4.1.2 Монтаж на плота

1. Закрепете края на плота със скобите за фиксиране (1).

1. Бутнете плота напред (2).
2. Натиснете предната част на плота надолу, докато и двата фиксатора щракнат шумно на мястото си (3).
3. Отново завийте двата винта (4) (по избор).

Ремонт

4.2 Монтаж на кошничната система

Изискване.

Кошницата, предназначена за уреда, е извадена.

4.2.1 Монтаж на плъзгача на разделителя в модела 86 cm

Специални инструменти.

Водач на разделителя [00614935] Скоба за държач на чаша [00618565] 1. Поставете плъзгача на разделителя диагонално, в предната част на кошницата. 2. Центрирайте канала на разделителя и натиснете, за да щракне на мястото си.

4.2.2 Монтаж на скобата за държач на чаша

Специални инструменти.

Skirtuko kreipiklis [00614935] Puodelio laikiklio spaustukas [00618565]

Plaunant puodelius, puodelio laikiklio spaustuką galima palenkti į viršų. Papildomas kampas sumažina puodelių apačiose susikaupiančio vandens kiekį. Plaunant aukštas taures, rekomenduojame puodelio laikiklio spaustuką palenkti į apačią. Jei viršutiniuose krepšiuose naudojamas pasirenkamas plastikinis įdėklas, prieš tai jį reikia išimti.

1. Išimkite plastikinį įdėklą.

1. Įstatykite puodelio laikiklio spaustuką į reikiamą vietą, kad užsifiksuotų.

1. Spaustuką palenkite į viršų.

Remontas

1. Padėkite norimus plauti indus.

4.2.3 Garintuvo įdėklo įdėjimas

Specialūs įrankiai.

Skirtuko kreipiklis [00614935] Puodelio laikiklio spaustukas [00618565]

• Įsprauskite garintuvo įdėklą su galinėmis dalimis po krepšio sistema.

Remontas

4.3 Stalčiaus, varioDrawer" keitimas

1. Rankenėlės užvartus užlenkite į vidų.

4.3.1 Stalčiaus, varioDrawer "išėmimas

1. Свалете дръжките, като ги повдигнете нагоре.
2. Натиснете пластмасовите странични капаци навън, след това нагоре, за да ги извадите от рамката.

Ремонт

1. Внимателно наклонете водещите водачи навън.

1. Извадете сгъваемата рамка с водачите.
2. Натиснете металната рамка отпред и я извадете от държачите.

1. Натиснете металната рамка и я извадете от водача.

4.3.2 Поставяне на чекмеджето „VarioDrawer“

Поставете в обратен ред.

Ремонт

4.4 Смяна на дюзата

4.4.1 Изваждане на дюзата

1. Развийте горната дюза (1) и я издърпайте надолу, за да я извадите (2).

1. Издърпайте долната дюза надолу, за да я извадите.

4.4.2 Поставяне на дюзата

1. Поставете долната дюза. Дюзата ще се фиксира на правилното място.
2. Поставете горната дюза и я завийте здраво на правилното място.

Ремонт

4.5 Смяна на филтрите

4.5.1 Изваждане на филтъра

1. Завъртете филтъра за едри частици обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Обърнете внимание, че в съда за вода не трябва да попадат чужди предмети.

1. За да извадите микрофилтъра, го издърпайте надолу.

4.5.2 Поставяне на филтрите

1. Сглобете отново филтърната система. Уверете се, че фиксаторите на филтъра за едри частици са се захванали на правилното място.
2. Инсталирайте филтърните системи към уреда и завъртете филтъра за едри частици по посока на часовниковата стрелка. Уверете се, че стрелките съвпадат.

Ремонт

4.6 Поставяне на главата на пулверизатора за тавата за печене

1. Извадете горната кошница.
2. Поставете главата на пулверизатора за тавата за печене върху държача (1) и завъртете надясно (2).

Главата на пулверизатора за тавата за печене ще бъде фиксирана в правилната позиция.

Ремонт

4.7 Смяна на захранващия кабел

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изключване на захранващия кабел

Внимателно повдигнете щепсела на захранващия кабел нагоре, спуснете го надолу и го извадете от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на основната връзка!

Опасност от пожар

Поставете захранващия кабел плътно, докато щракне.

Поставете щепсела на захранващия кабел в контакта, докато щракне шумно на правилното място.

Ремонт

4.8 Смяна на капака на дозатора за перилен препарат

Като лост може да се използва малка отвертка.

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратичката е отворена. Капакът на дозатора за перилен препарат е отворен.

4.8.1 Сваляне на капака на дозатора за перилен препарат

1. Поставете капака на дозатора за перилен препарат на 5 мм.
2. Повдигнете капака на дозатора с лост към долната страна на водещите канали и извадете горната страна на капака от водещите канали.
3. Извадете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в отвора за закрепване на разпределителя (1).

1. Поставете късия край на пружината в отвора за закрепване на капака на дозатора (2).
2. Поставете и монтирайте капака на дозатора (3).

4.8.3 Поставяне на капака на дозатора

1. Преди да отворите напълно, поставете капака на дозатора 5 mm в направляващите канали от едната страна. С леко натискане внимателно натиснете противоположната страна в направляващите канали.
2. Проверете как се затваря капакът на дозатора.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Изискване.

Кошицата трябва да е извадена. Филтрите трябва да са извадени.

4.9.1 Сваляне на капака на помпата за отпадни води

1. Изцедете водата.

Ако е необходимо, използвайте гъба.

1. Отворете капака на помпата с лъжица и го хванете за кръста.

1. Повдигнете капака на помпата под ъгъл навътре и го свалете.

4.9.2 Поставяне на капака на помпата за отпадни води

Поставете капака на помпата (1) и натиснете надолу (2).

● Siurblio dangtelis bus užfiksuotas reikiamoje vietoje.

Ремонт

4.10 Смяна на страничния панел

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Вградени уреди: плотът трябва да е свален.585

4.10.1 Сваляне на страничния панел

1. Извадете винтовете от страничния панел (1).

Фиг. 1: Напълно вграден

1. Наклонете леко страничния панел навън в горната част (2).
2. Спуснете страничния панел и го извадете от основата (3).

Ремонт

4.10.2 Монтиране на страничния панел

1. Поставете страничния панел в основата (1).

Фиг. 2: Напълно вграден

2. Притиснете страничния панел към уреда (2). 3. Закрепете страничния панел с винтовете (3).

Ремонт

4.11 Смяна на външните врати

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външните врати

Просто развийте винтовете, посочени в следващите стъпки.

1. Отворете вратата.
2. Развийте четирите винта.

3

Подпрете вратата - дръжте я от едната страна.

Развийте двата винта.

4.11.2 Монтиране на външните врати

ВНИМАНИЕ!

Кабели, които са на неправилно място или не са закрепени!

Повреда на кабелите

Поставете кабелите и ги закрепете на необходимото място с лепяща лента.

Ремонт

Изискване.

Изолационният филм е разположен правилно и е закрепен с външни винтове отвътре. Външните врати са монтирани на панти. 1. Затворете вътрешните врати, но не ги заключвайте. 2. Плъзнете външните врати нагоре под контролния панел (1).

1. Притиснете външните врати към вътрешните и ги задръжте (2).

4

Задръжте вратите – хванете ги за единия край.

Отворете вратите и ги закрепете с два винта (метални винтове 4 x 11 mm).

1. Закрепете външните врати с четири винта (метални винтове 4 x 11 mm).

Ремонт

4.12 Смяна на контролния панел

Ако операционният модул е повреден, трябва да се смени целият контролен панел.

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външните врати трябва да са свалени. Външните врати трябва да са свалени (напълно вграден / вграден).

4.12.1 Сваляне на контролния панел

1. Свържете електрическите връзки към контролния панел и сензора за долно допълнително изплакване (1, 2).

1. Свържете заземителния проводник (3) (по избор).
2. Отворете вратата на уреда.
3. Не позволявайте на контролния панел да падне на земята (поддържайте го).
4. Извадете шестте винта.

1. Свалете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4 × 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Свалете външния капак на водача.

2.1. Леко отворете вратата (1).

1. Прикрепете към основата вдлъбнатината на жлеба (2).
2. Бавно затворете вратата (3).

Кабелите автоматично ще се закрепят към пантата на вратата.

Ремонт

3.1. Само леко затворете вратата (4).

1. Преместете жлеба назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Извършете същите действия и от другата страна на уреда.

Ремонт

4.14 Смяна на цокъла за крачетата

Крачетата са еднакви, затова могат да се разменят.

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата трябва да е свалена. Външната врата трябва да е свалена (напълно вграден / вграден).

4.14.1 Сваляне на цокъла за крачетата

Неправилно отстраняване. Ако разхлабите страничния панел на цокъла и го свалите, може да счупите двата държача. Ако е счупен само един държач, страната може да се смени, защото държачите са еднакви. Препоръчително е да поставите нещо под предната част на уреда, за да намалите натоварването върху панела на цокъла и крачетата.

1. Достигнете водачите (1) с отвертка, освободете фиксатора, като го натиснете надолу.

1. Свалете панела.
2. Отстранете крачетата, като ги издърпате напред (1).

4.14.2 Монтаж на панела на цокъла

1. Поставете крачетата.
2. Закрепете панела на цокъла отгоре (1) и натиснете надолу, докато щракне на мястото си (2).

Ремонт

4.15 Смяна на капака на основата

Капакът на основата е в долната част, отпред на уреда.

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Мебелната плоскост (по избор) трябва да е свалена. Външните врати трябва да са свалени. Външните врати трябва да са свалени (напълно вграден / вграден). Панелът на цокъла трябва да е свален (по избор), → 603

4.15.1 Сваляне на капака на цокъла

1. Извадете двата винта (1).

1. Разкачете щепселите (2).
2. Внимателно наклонете капака на цокъла напред (1).

4.

В зависимост от моделната серия, щепселът EmotionLight" може все още да е свързан към цокъла.

Освободете щепсела от пръста на платката и го издърпайте назад (по избор) (2).

4.15.2 Поставяне на капака на цокъла

• Поставете капака на цокъла в обратен ред.

Ремонт

4.16 Смяна на дренажния маркуч

Дренажният маркуч се намира в предната долна част на уреда.

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Мебелната плоскост трябва да бъде свалена (по избор). Външните врати трябва да бъдат свалени. Панелът на крачетата трябва да бъде свален (по избор). Капакът на цокълните гнезда трябва да бъде свален.

4.16.1 Смяна на дренажния канал

Остатъчна вода След изключване на изпускателния вентил може да изтече остатъчна вода. Съберете водата или я отстранете от основата на ваната със спринцовка.

1. Разкачете механизма за събиране отгоре (1, 2).

1. Освободете скобата отгоре.

3.1. Поставете отвертка под металния ограничител (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Извадете дренажната тръба.

4.16.2 Поставяне на дренажната тръба

Ако дренажната тръба е поставена неправилно, водата може да повреди уреда! Поставете правилно дренажната тръба в долната част на водещия жлеб на основата.

Поставете правилно дренажната тръба отгоре на правилното място, за да се фиксира.

1. Поставете дренажната тръба (1).
2. Преместете уплътнението на дренажната тръба (2).
3. Натиснете дренажния маркуч в водача на уплътнението (3).
4. Внимателно поставете дренажния маркуч (4).
5. Затегнете скобата на дренажния маркуч (5).

Ремонт

1. Проверете дали маркучът е поставен правилно отляво и отдясно. 3. Проверете дали маркучът е стабилно опрян.

1. Затегнете металната скоба отляво и отдясно.

Ремонт

4.17 Смяна на вътрешните врати

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.17.1 Сваляне на вътрешните врати

1. Извадете винтовете (1).
2. Свалете вътрешните врати, като ги повдигнете нагоре (2).

1. Pritкрепете вратите с болтовете на пантите.
2. Поставете вътрешните врати в пантите на вратите.
3. Закрепете вътрешните врати с болтовете.

4.17.2 Монтаж на вътрешните врати

1. Отгънете уплътнението на вратите отпред.
2. Преместете вътрешните врати зад уплътнението на вратите. 3. Затворете вътрешните врати.
3. Отгънете уплътнението на вратите нагоре. Страничните части са показани насочени нагоре.
4. Преместете пантите на вратите нагоре.

Ремонт

4.18 Смяна на пантите на вратите

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредите са свободно достъпни. Страничният панел трябва да бъде свален. → 596 Външните врати трябва да бъдат свалени. Вътрешните врати трябва да бъдат извадени. Контролният панел трябва да бъде свален. → 600 Пружините на вратите трябва да бъдат закрепени. → 601 Панелът на краката трябва да бъде свален. → 603 Капакът на основния гнездо трябва да бъде свален. → 604 Изпускателният канал трябва да бъде изваден. → 605

4.18.1 Сваляне на пантата на вратата

1. С помощта на отвертка закрепете фиксиращия елемент (1). 2. Издърпайте пантата на вратата напред (2).

1. Откачете заземителната връзка от пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Опасност от токов удар поради части под напрежение! Опасност за живота от токов удар при неправилен ремонт

Електрическите части трябва да се ремонтират от квалифицирани електротехници. След ремонта се уверете, че е извършен тест за безопасност съгласно VDE 0701 или действащите разпоредби в страната.

Ремонт

1. Поставете пантата върху уреда (1).
2. Натиснете бутона надолу (2), докато се закрепи към устройството.

2.

Ако заземителната връзка не е свързана, захранването може да се подава през двата

релета.

Свържете заземителната връзка

Ремонт

4.19 Смяна на уплътнението на вратата (долното)

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външните врати трябва да бъдат свалени. Капакът на цокъла трябва да бъде свален. 604 Панелът на краката трябва да бъде свален (по избор). →603 Пружините на вратата трябва да бъдат извадени. Контролният панел трябва да бъде свален. Държачът на кабелния сноп долу вдясно трябва да бъде свален.

4.19.1 Изваждане на уплътнението на вратата

1. От долното уплътнение на вратата отстранете двете скоби (1, 2).

1. Освободете дренажния канал.

1. Извадете дренажния улей.

Ремонт

1. Извадете вътрешното долно уплътнение на вратата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителните капачки от лявата и дясната страна на уплътнителната шина и поставете уплътнението на вратата.

1. Поставете уплътнението на вратата заедно с уплътнителния пръстен на вътрешната врата.
2. Закрепете уплътнението на вратата с две скоби.

Ремонт

4.20 Смяна на уплътнението на вратата (горното)

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Изваждане на уплътнението на вратата

• Извадете уплътнението на вратата от вътрешната рамка.

4.20.2 Поставяне на уплътнението на вратата

Преди поставяне трябва да отрежете уплътнението на вратата с необходимата дължина. За уреди с височина 81 см се поставя уплътнение с дължина 1750 мм, а за височина 86 см - 1850 мм.

1. Подгответе подходящото уплътнение за вратата.
2. Уверете се, че позицията на профила на уплътнението е правилна.

1. Бялата точка трябва да е на същата височина като лентата на дъното на уплътнението.

4

Уплътнението трябва да е без вълни и да не е опънато в ъглите. В краищата уплътнението се скъсява диагонално към дъното на съда, като се стеснява отпред.

Насочете края на уплътнението под вътрешните врати директно към предната част. Уплътнението трябва да опира колкото е възможно повече в ръба на съда.

Правилно поставено уплътнение на вратата:

Ремонт

4.21 Смяна на „EmotionLight“

"EmotionLight" е монтиран в горната предна област на резервоара за изплакване, от външната страна на уреда.

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредите са свободно достъпни. Трябва да се свали плотът (по избор). Трябва да се свали десният страничен панел (по избор).→596

4.21.1 Сваляне на "EmotionLight"

1. Освободете фиксиращата скоба в задната част (1).

1. Свалете държача, като го повдигнете нагоре (2).
2. Извадете щепсела от гнездото (долу вдясно, отпред на уреда).
3. Изключете електрическия конектор от захранващия модул.

1. Извадете "EmotionLight" от уреда.

4.2.1.2 Монтиране на "EmotionLight"

1. Поставете държача върху рамката на резервоара за изплакване (1).

Ремонт

2. Затегнете с фиксиращата скоба (2).

3

ДЕМОНТАЖ

Неправилно свързване!

Възможно е да повредите кабела в зоната на пантата на вратата.

Свържете кабела към вратата в зоната на пантата (между пантата и ваната за изплакване), така че подвижните части да не бъдат повредени.

Свържете кабела към долната лява страна.

2021-03-22 9001630792 Авторските права принадлежат на BSH Hausgeräte GmbH, стр. 615 от 989

Ремонт

Фиг. 3: Плосък кабел

1. Поставете щепсела

2021-03-22_9001630792 Авторските права принадлежат на BSH Hausgeräte GmbH, стр. 616 от 989

Ремонт

4.22 Смяна на „TimeLight“

Сменяйте TimeLight само като напълно сглобен модул. Модулът TimeLight се завинтва към задния панел на капака.

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Защитният панел на краката трябва да бъде свален. → 603 Капакът на основния контакт трябва да бъде свален и свързан. 604

4.22.1 Сваляне на „TimeLight“

1. Наклонете скобите (1) леко навън.

1. Извадете модула TimeLight от водача, като го повдигнете нагоре (2).

4.22.2 Монтаж на „TimeLight“

1. Върнете скобите (1) в първоначалното им положение.

1. Поставете модула „TimeLight“ във водача (2).
2. Свържете електрическия конектор.

Ремонт

4.23 Смяна на „Gap illumination“

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външните врати трябва да бъдат свалени. Контролният панел трябва да бъде свален.

4.23.1 Демонтаж на „Gap illumination“

1. Освободете фиксатора (1).
2. Изключете електрическата връзка от работния модул (2).

2.1. Освободете фиксиращите елементи в задната част (1). 2. Отстранете устройството за светлинен лъч (2).

Ремонт

3.1. Освободете фиксиращия елемент (1).

1. Повдигнете PCB заедно с държача нагоре и го извадете от рамката на работния модул (2).

4.23.2 Монтаж на „Gap illumination"

1. Поставете държача на PCB в рамката на работния модул.

1. Затегнете - трябва да се чуе звук на фиксиране.

1. Поставете устройството за светлинен лъч и го фиксирайте - трябва да се чуе звук на фиксиране.

1. Свържете кабела към работния модул.

Съвети за ремонт - Съдомиялна машина

1.1 Важна информация

1.1.1 Цел 622 1.2 Обяснение на символите 622 1.2.1 Нива на опасност 622 1.2.2 Символи за опасност 622 1.2.3 Структура на предупрежденията 623 1.2.4 Общи символи 623

2.1 Общи инструкции за безопасност 624

2.1.1 Всички домакински уреди 624

Инструменти и помощни средства 625

Ремонт 626

4.1 Смяна на работната плоча 626

4.1.1 Демонтаж на работната плоча 626 4.1.2 Монтаж на работната плоча 626

4.2 Монтаж на системата за кошници 627

4.2.1 Монтаж на улея за таблетки за модел 86 см 627 4.2.2 Монтаж на скобата за чаши 627 4.2.3 Монтаж на вложката за стеamer 628

4.3 Смяна на varioDrawer 629

4.3.1 Демонтаж на varioDrawer 629 4.3.2 Монтаж на varioDrawer 630

4.4 Смяна на пръскащите рамена 631

4.4.1 Демонтаж на пръскащото рамо 631 4.4.2 Монтаж на пръскащото рамо 631

4.5 Смяна на филтъра 632

4.5.1 Демонтаж на филтъра 632 4.5.2 Монтаж на филтъра 632

4.6 Монтаж на пръскачка за тава за печене 633

4.7 Смяна на захранващия кабел 634

4.7.1 Изключване на захранващия кабел 634 4.7.2 Свързване на захранващия кабел 634

4.8 Смяна на капака на дозатора за препарат 635

4.8.1 Демонтаж на капака на дозатора за препарат 635 4.8.2 Поставяне на пружината 635 4.8.3 Монтаж на капака на дозатора за препарат 635

4.9 Смяна на капака на дренажната помпа 636

4.9.1 Демонтаж на капака на дренажната помпа 636 4.9.2 Монтаж на капака на дренажната помпа 636

4.10 Смяна на страничния панел 637

4.10.1 Демонтаж на страничния панел 637 4.10.2 Монтаж на страничния панел 638

4.11 Смяна на външната врата 639

4.11.1 Демонтаж на външната врата 639 4.11.2 Монтаж на външната врата 639

4.12 Смяна на контролния панел 641

4.12.1 Демонтаж на контролния панел 641 4.12.2 Монтаж на контролния панел 641

4.13 Закрепване на пружините на вратата 642

4.14 Смяна на долния панел 644

4.14.1 Демонтаж на долния панел 644 4.14.2 Монтаж на долния панел 644

4.15 Смяна на цокълната плоча 645

4.15.1 Демонтаж на цокълната плоча 645 4.15.2 Монтаж на цокълната плоча 645

4.16 Смяна на преливния канал 646

4.16.1 Демонтаж на преливния канал 646 4.16.2 Монтаж на преливния канал 647

4.17 Смяна на вътрешната врата 649

4.17.1 Демонтаж на вътрешната врата 649 4.17.2 Монтаж на вътрешната врата 649

4.18 Смяна на пантата на вратата 650

4.18.1 Демонтаж на пантата на вратата 650 4.18.2 Монтаж на пантата на вратата 650

4.19 Смяна на (долното) уплътнение на вратата 652

4.19.1 Демонтаж на уплътнението на вратата 652 4.19.2 Монтаж на уплътнението на вратата 653

4.20 Смяна на (горното) уплътнение на вратата 654

4.20.1 Демонтаж на уплътнението на вратата 654 4.20.2 Монтаж на уплътнението на вратата 654

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 655

4.21.1 Демонтаж на EmotionLight 655 4.21.2 Монтаж на EmotionLight 655

4.22 Смяна на TimeLight 658

4.22.1 Демонтаж на TimeLight 658 4.22.2 Монтаж на TimeLight 658

4.23 Смяна на Gap Illumination 659

4.23.1 Демонтаж на Gap Illumination 659 4.23.2 Монтаж на Gap Illumination 660

● Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези съвети за ремонт имат за цел да помогнат на клиента сам да ремонтира уреди в съответствие с действащата регулация за екодизайн (в сила от 03/2021).

Те съдържат информация как да се сменят определени резервни части, включително предупреждения и рискове.

Свържете се с нашата служба за клиенти, ако имате въпроси. Ние носим отговорност само за щети, ако съветите за ремонт са правилно спазени.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупрежденията, които показват нивото на опасност, се състоят от символ и сигнална дума. Сигналната дума показва колко сериозна е опасността.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det före til død eller alvorlige persorskader.
ADVARSEL	Dersom advarselen ignoreres, kan det före til død eller alvorlige persorskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det före til mindre persorskader.
OBS!	Dersom advarselen ignoreres, kan det före til materiell skade.

Таблица 1: Нива на опасност

1.2.2 Знаци за опасност

Знаците за опасност са символни изображения, които дават индикация за вида на опасността.

В този документ се използват следните знаци за опасност:

Faresymbol Betydning
!	Generell advarsel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for á skjærere seg
	Klemfare

• Относно този документ

Faresymbol Betydning
	Fare på grunn av varme overflater
	Fare på grunn av sterkt magnetfelt
	Fare fra ikke-ioniserende stråling

Таблица 2: Знаци за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и структура.

ОПАСНОСТ

Вид на опасността и източник на опасността!

Възможни последствия, ако опасността/предупреждението бъде игнорирано.

Мерки и забрани за предотвратяване на опасността

Примерът по-долу показва предупреждение за електрически удар поради части под напрежение. Посочена е мярката за избягване на опасността.

ОПАСНОСТ

Опасност от електрически удар поради части под напрежение!

Смърт поради смъртоносен електрически удар

Преди започване на ремонтните дейности изключете уреда от захранването за най-малко 60 секунди.

1.2.4 Общи символи

В настоящия документ се използват следните общи символи:

Gen. symbol Betydning
i	Identifizierung av et spesieit tips (tekst og/eller grafikk)
j	Identifizierung av et enkelt tips (kun tekst)
r	Identifizierung av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifizierung av nødvendig verktøy
	Identifizierung av nødvendige forutsetnino-ger
	Identifizierung av en betingelse (hvis ...,)så ...)
	Identifizierung av et resultat
[Start] Identifizierung av en tast eller knapp
[00123456] Identifizierung av et materialnummer
Status Identifizierung av vist tekst/vindu (i appara-tets display)

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички домакински уреди

Опасност от електрически удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до електрически удар! Изключете уреда от електрическата мрежа за най-малко 60 секунди преди започване на работата.
• След ремонта трябва да се уверите, че е извършен тест за безопасност съгласно VDE 0701, както и приложимите разпоредби в съответната страна.

Опасност от нараняване поради остри ръбове!

Използвайте защитни ръкавици.

Опасност от притискане на части от тялото по време на ремонт, поддръжка, отстраняване на неизправности и обслужване поради тежки и подвижни компоненти.

Използвайте защитни обувки. Осигурете тежките компоненти, за да предотвратите падането им. - Не поставяйте части от тялото си в подвижни компоненти.

Опасност за безопасността/функционирането на уреда!

Използвайте само оригинални резервни части. Опасност от повреда на части, чувствителни към електростатичен разряд (ESD)! - Не докосвайте модулите, включително съединителите и проводниците.

Инструменти и помощни средства

Betegnelse Detaljer	Bilder
Torx T20-skrutrek-ker med borehull [00340764]	100 mm, for skruer med splint
Torx T15-skrutrek-ker	Lengde 80 mm
Flat skrutrekker Blad	10 mm x 1,6 mm x 200 mm
Spisstang [00340871]	Lengde: 200 mm, rett

Ремонт

4.1 Смяна на работната плоча

Предпоставка:

Уредът е изключен от захранването. Уредът е свободно достъпен.

4.1.1 Демонтаж на работната плоча

1. Отстранете двата винта отзад (1) (алтернативно).
2. Натиснете двете заключващи рамена под работната плоча нагоре (2).

1. Повдигнете леко работната плоча отпред (3).
2. Бутнете работната плоча от себе си към задната страна (4).
3. Свалете работната плоча.

4.1.2 Монтаж на работната плоча

1. Поставете задната страна на работната плоча в водачите с помощта на фиксиращите скоби (1).

1. Наклонете работната плот напред (2).
2. Натиснете предната част на работния плот надолу, докато двата заключващи лоста щракнат чуто на място (3).
3. Завийте отново двата винта (4) (по избор).

Ремонт

4.2 Монтаж на кошничната система

Предпоставка: Съответната кошница е извадена от уреда.

4.2.1 Монтаж на поставка за чинии за модел 86 см

Специални помощни средства:

Поставка за чинии [00614935] Държач за чаши [00618565]

1. Вкарайте поставката за чинии диагонално отпред на кошницата.
2. Центрирайте и щракнете поставката за чинии на място.

4.2.2 Монтаж на държача за чаши

Специални помощни средства:

Поставка за чинии [00614935] Държач за чаши [00618565]

Когато миете чаши, държачът за чаши може да се сгъне нагоре. Допълнителният ъгъл намалява събирането на вода в дъното на чашите. За високи чаши препоръчваме да държите държача за чаши сгънат надолу. Ако горните кошници имат алтернативна пластмасова вложка, тя трябва първо да се отстрани.

1. Отстранете пластмасовата част на поставката.

1. Щракнете скобата за чаши на място.

1. Сгънете скобата нагоре.

Ремонт

1. Поставете частите, които трябва да се измият.

4.2.3 Монтаж на поставката за пара

Специални помощни средства:

Таблетка [00614935] Скоба за чаши [00618565]

Затегнете поставката за пара с крайните части под системата на кошницата.

Ремонт

4.3 Смяна на varioDrawer

4.3.1 Демонтаж на varioDrawer

1. Огънете дръжките навътре.

1. Извадете дръжката нагоре.
2. Натиснете пластмасовите вложени части отстрани навън и ги избутайте от рамката към горната страна.

Ремонт

1. Огънете водещите щифтове внимателно навън.

1. Издърпайте сгъваемите щифтове от щифтовете.
2. Избутайте металната рамка от държачите отпред.

1. Плъзнете металната рамка назад и я извадете от втулката.

4.3.2 Монтаж на varioDrawer

Монтира се в обратен ред.

Ремонт

4.4 Смяна на пръскащите рамена

4.4.1 Демонтаж на пръскащото рамо

1. Развийте горното пръскащо рамо (1) и го издърпайте надолу, за да го отстраните (2).

1. Издърпайте долния спрей рамото надолу, за да го отстраните.

4.4.2 Монтаж на спрей рамото

1. Поставете долното спрей рамо. То ще щракне на място.
2. Поставете горното спрей рамо и го завийте на място.

Ремонт

4.5 Смяна на филтрите

4.5.1 Демонтаж на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Проверете дали в дъното на съда не падат чужди предмети.

1. Издърпайте микрофилтъра надолу, за да го извадите.

4.5.2 Монтаж на филтъра

1. Сглобете филтърната система отново. Уверете се, че фиксиращите елементи на грубия филтър щракват на място.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките съвпадат.

Ремонт

4.6 Монтаж на спрей главата за тава за печене

1. Отстранете горната кошница.
2. Поставете главата за пръскане за тавата за печене в държача (1) и я завъртете надясно (2).

Главата за пръскане за тавата за печене щраква на място.

Ремонт

4.7 Смяна на захранващия кабел

Условие:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изключване на захранващия кабел

• Движете щепсела на захранващия кабел внимателно нагоре и надолу и го издърпайте от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ! Прегряване на мрежовата връзка

Опасност от пожар

• Поставете захранващия кабел със сила, докато щракне на място.
• Поставете щепсела на захранващия кабел в контакта, докато щракне осезаемо на място.

Ремонт

4.8 Смяна на капака на дозатора за перилен препарат

Може да се използва отвертка с дълга дръжка като инструмент за повдигане на капака.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратата е отворена. Капакът на дозатора за перилен препарат е отворен.

4.8.1 Демонтаж на капака на дозатора за перилен препарат

1. Преместете капака на дозатора за перилен препарат с 5 мм.
2. Извадете капака на дозатора за перилен препарат от водещите релси от най-ниската страна и го извадете от водещите релси от горната страна.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на дозаторния блок (1).

1. Поставете късия край на пружината в монтажния отвор на капака на дозатора (2).
2. Натиснете капака в дозаторния блок (3).

4.8.3 Монтаж на капака на дозатора за перилен препарат

1. Поставете капака на отделението за препарат 5 мм преди напълно отворена позиция в водещите релси от едната страна. Използвайте малка сила и натиснете противоположната страна в водещите релси.
2. Проверете функционирането на капака на отделението за препарат.

Ремонт

4.9 Смяна на капака на помпата за оттичане

Предпоставка:

Кошницата е извадена. Филтрите са извадени. → 632

4.9.1 Демонтаж на капака на помпата за оттичане

1. Извадете евентуално водата.

Използвайте гъба, ако е необходимо.

1. Отстранете капака на помпата с лъжица и хванете напречната му част.

1. Повдигнете капака на помпата навътре под ъгъл и го отстранете.

4.9.2 Монтаж на капака на помпата за оттичане

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата щраква на място.

Ремонт

4.10 Смяна на страничен панел

Предпоставка:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването. Уредът е свободно достъпен. За свободностоящи уреди: работният плот е демонтиран. → 626

4.10.1 Демонтаж на страничен панел

1. Отстранете винтовете от страничния панел (1).

Изображение 1: Напълно вграден

1. Наклонете леко страничния панел навън (2).
2. Спуснете страничния панел и го издърпайте от дънния съд (3).

Ремонт

4.10.2 Монтаж на страничен панел

1. Поставете страничния панел в дънния съд (1).

Изображение 2: Напълно вграден

1. Натиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтовете (3).

Ремонт

4.11 Смяна на външната врата

Предпоставка:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването.

4.11.1 Демонтаж на външната врата

Просто отстранете винтовете, както е описано в точките по-долу.

1. Отворете вратата.
2. Отстранете четирите винта.

3.

Осигурете вратата, като я държите здраво от едната страна.

Отстранете двата винта.

4.11.2 Монтаж на външната врата

Ремонт

Предпоставка:

Изолиращият флис е поставен правилно и закрепен от вътрешната страна на външната врата. Пантите са поставени във външната врата. 1. Затворете вътрешната врата, без да щракне. 2. Плъзнете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте (2).

4

Осигурете вратата, като я държите от едната страна.

Отворете вратата и я закрепете с два винта (4 x 11 мм метални винтове).

1. Закрепете външната врата с четири винта (4 x 11 мм метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако модулът за управление е дефектен, трябва да се смени целият контролен панел.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Външната врата е демонтирана (напълно вграден/вграден).

4.12.1 Демонтаж на контролния панел

1. Разкачете електрическите връзки от контролния панел и долния сензор за препарат за изплакване (1, 2).

1. Разкачете заземителния кабел (3) (алтернативно).
2. Отворете вратата на уреда.
3. Осигурете контролния панел, за да предотвратите падането му (задръжте го).
4. Отстранете шест винта.

1. Отстранете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4 × 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Извадете капака на кабелния сноп.

2.1. Отворете вратата леко (1).

1. Поставете я в жлеба на дъното (2).
2. Затворете вратата бавно (3).

Кабелната система се свързва автоматично към пантата на вратата.

Ремонт

3.1. Затворете вратата леко (4).

1. Преместете спиралата към задната страна и разхлабете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете процедурата от противоположната страна на уреда.

Ремонт

4.14 Смяна на долния панел

Крачетата са идентични и могат да се разменят.

Предпоставка:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването. Външната врата е демонтирана. Външната врата е демонтирана (напълно интегрирана/интегрирана).

4.14.1 Демонтаж на долния панел

1.

Неправилен демонтаж. Ако долният панел се разхлаби отстрани и се свали, могат да се счупят две скоби. Ако е повредена само една скоба, страните могат да се разменят, тъй като скобите са идентични. Препоръчително е да поставите нещо под уреда, отпред отстрани, за да облекчите натоварването върху долния панел с крачетата.

1. Хванете двете водещи (1) с отвертка и затегнете примката, като плъзнете надолу.

1. Повдигнете панела.
2. Отстранете крачетата отпред (1).

4.14.2 Монтаж на цокълния панел

1. Поставете крачетата.
2. Закрепете цокълния панел отгоре (1) и го натиснете надолу, докато чуете щракване (2).

Ремонт

4.15 Смяна на цокълната плоча

Цокълната плоча е разположена в най-долната предна зона.

Предпоставка:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването. Мебелната врата (алтернативно) е свалена. Външната врата е демонтирана. Външната врата е демонтирана (напълно интегрирана/интегрирана). Цокълният панел е демонтиран (алтернативно). → 644

4.15.1 Демонтаж на цокълната плоча

1. Отстранете двата винта (1).

1. Разхлабете фиксиращите елементи (2).
2. Наклонете внимателно цокълната плоча напред (1).

4.

Щепселът на EmotionLight остава свързан към електрическата мрежа, в зависимост от модела.

Освободете щепсела на бутона за заключване и го издърпайте назад (алтернативно) (2).

4.15.2 Монтаж на цокълната плоча

Монтирайте цокълната плоча в обратен ред.

Ремонт

4.16 Смяна на преливния канал

Преливният канал е разположен в долната зона отпред на уреда.

Предпоставки:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Мебелната врата е отстранена (алтернативно). Външната врата е демонтирана. Фолиото е демонтирано (алтернативно), → 644. Цокълната плоча е демонтирана. → 645

4.16.1 Демонтаж на преливния канал

Остатъци от вода

Когато дренажният маркуч е отстранен, може да изтекат остатъци от вода. – Съберете водата, в противен случай използвайте смукателна помпа, за да я отстраните от дъното.

1. Извадете от заключващия механизъм отгоре (1, 2).

1. Освободете заключващия елемент отгоре.

3.1. Пъхнете отвертка под металната спирачка (1).

1. Внимателно разхлабете металната скоба (2).

Ремонт

1. Повдигнете канала за прелив.

4.16.2 Монтаж на канала за прелив

Водни щети поради неправилен монтаж на канала за прелив! Поставете канала за прелив правилно във втулката на дъното на съда. Щракнете канала за прелив правилно на място отгоре.

1. Поставете канала за прелив (1).
2. Придвижете канала за прелив в уплътнението (2).
3. Натиснете канала за прелив във втулката на уплътнението (3).
4. Внимателно вкарайте канала за прелив (4).
5. Закрепете канала за прелив в скобата (5).

Ремонт

1. Проверете инсталацията отляво и отдясно. 3. Проверете дали е закрепено сигурно.

1. Закрепете металната скоба от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Предпоставка:

① Уредът се изключва от захранването. ① Уредът се изключва от водоснабдяването.

4.17.1 Демонтаж на вътрешната врата

1. Отстранете винтовете (1).
2. Извадете вътрешната врата нагоре (2).

4.17.2 Монтаж на вътрешната врата

1. Сгънете уплътнението на вратата напред.
2. Поставете вътрешната врата зад уплътнението.
3. Затворете вътрешната врата.
4. Сгънете уплътнението нагоре. Страничните части сочат
5. Преместете пантата на вратата нагоре.
6. Закрепете пантата на вратата с винтове.
7. Поставете вътрешната врата върху пантата на вратата.
8. Закрепете вътрешната врата с винтове.

Ремонт

4.18 Смяна на панта на вратата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничният панел е демонтиран. Външната врата е демонтирана. Вътрешната врата е демонтирана. Панелът за управление е демонтиран. Вратата е закрепена. Предният панел е демонтиран. Основната плоча е демонтирана. Каналът за припокриване е демонтиран.

4.18.1 Демонтаж на пантата на вратата

1. Разхлабете заключващата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Разхлабете заземителната връзка на пантата на вратата.

4.18.2 Монтаж на панта на врата

Ремонт

1. Поставете пантата върху уреда (1).
2. Преместете пантата надолу (2), докато се закрепи към уреда.

2.

Липсващо заземяване може да доведе до мрежов потенциал върху вратата.

Създайте заземяване

Ремонт

4.19 Смяна на (долно) уплътнение на врата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Основната плоча е демонтирана. → 645 Фотопанелът е демонтиран (алтернатива). → 644 Пантите на вратата са демонтирани. Панелът за управление е демонтиран. Държачът на кабела долу вдясно е демонтиран.

4.19.1 Демонтаж на уплътнението на вратата

1. Отстранете двата фиксиращи клипса от долното уплътнение на вратата (1, 2).

1. Разхлабете преливния канал.

1. Отстранете преливния улей.

Ремонт

1. Отстранете уплътнението на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителните капачки от лявата и дясната страна на водача с уплътнението на вратата.

1. Поставете уплътнението на вратата с фиксиращото езиче във вътрешната врата.
2. Закрепете уплътнението на вратата с два фиксиращи клипса.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Предпоставка:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването.

4.20.1 Демонтаж на уплътнението на вратата

Демонтирайте уплътнението на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Уплътнението на вратата трябва да се отреже до правилната дължина преди монтажа. Това е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Подгответе правилното уплътнение на вратата.
2. Осигурете правилна монтажна позиция за профила на уплътнението.

1. Бялата точка трябва да е на нивото на уплътнителната лента.

4

Уплътнението не трябва да има вълни или да е опънато в ъглите. Уплътнението се отрязва диагонално в краищата и се среща в остър ъгъл в долната част на контейнера отпред.

Поставете края на уплътнението точно срещу предната част под вътрешната врата. Уплътненията трябва да лежат възможно най-далеч към страната на контейнера.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight е разположен в горната външна област отпред на резервоара за изплакване.

Предпоставка:

① Уредът се изключва от захранването. ② Уредът се изключва от водоснабдяването. ③ Уредът е свободно достъпен. Работната плоча е демонтирана (алтернативно). Десният страничен панел е демонтиран (алтернативно).→637

4.21.1 Демонтаж на EmotionLight

1. Разхлабете закопчалката на гърба (1).

1. Извадете държача навън към предната част (2).
2. Издърпайте щепсела от контакта (долу вдясно отпред на уреда).
3. Отстранете електрическата връзка от захранващия модул.

1. Отстранете EmotionLight от уреда.

4.21.2 Монтаж на EmotionLight

1. Поставете държача в рамката на миялния резервоар (1).

Ремонт

1. Затегнете закопчалката (2).

3.

ВНИМАНИЕ!

Неправилен монтаж!

Повреда на кабела в областта около пантата на вратата.

• Поставете кабела в зоната около пантата (между пантата на плочата и резервоара за изплакване) по сигурен начин, така че да не може да бъде повреден от движещи се части.

Поставете кабела от долната дясна страна.

Ремонт

Фигура 3: Плосък кабел

1. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight

TimeLight трябва да се сменя само като цял модул. Модулът TimeLight е закрепен към задната страна на цокълната плоча.

Предпоставка:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването. Предният панел е демонтиран. → 644 Цокълната плоча е демонтирана и обърната. → 645

4.22.1 Демонтаж на TimeLight

1. Огънете освобождаващите елементи (1) леко навън.

1. Издърпайте модула TimeLight нагоре и го извадете от водача (2).

4.22.2 Монтаж на TimeLight

1. Огънете освобождаващите елементи (1) обратно.

1. Поставете модула Skyy TimeLight в отвора (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на Gap Illumination

Предпоставка:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването. Външният панел е демонтиран. Контролният панел е демонтиран.

4.23.1 Демонтаж на Gap Illumination

1. Разхлабете пантата (1).
2. Отстранете електрическата връзка от контролния модул (2).

2.1. Разхлабете заключващата кука на гърба (1).

1. Отстранете оптичните влакна (2).

Ремонт

3.1. Разхлабете заключващата кука (1).

1. Повдигнете платката с държача и я отстранете от рамката на модула за управление (2).

4.23.2 Монтаж на осветлението на пролуката

1. Поставете държача на платката в рамката на модула за управление.

1. Затегнете, докато чуете „щракване“.

1. Монтирайте оптичните влакна и затегнете, докато чуете „щракване“.

1. Свържете кабела към модула за управление.

Указания за ремонт - Съдомиялна машина

1 Информация за документа 663

1.1 Важна информация 663

1.1.1 Цел на документа 663 1.2 Обяснение на предупредителните символи 663 1.2.1 Означения на нивата на опасност 663 1.2.2 Предупредителни символи 663 1.2.3 Структура на предупрежденията 664 1.2.4 Общи символи 664

A Безопасност 665

2.1 Обща информация относно безопасността 665

2.1.1 Всички домакински уреди 665

Инструменти и технически помощни средства 666

667

4.1 Смяна на работния плот 667

4.1.1 Демонтаж на работния плот 667 4.1.2 Монтаж на работния плот 667

4.2 Монтаж на системата за кошници 668

4.2.1 Монтаж на водача за таблетка при моделите с ширина 86 см.. 668 4.2.2 Монтаж на поставката за чаши 668 4.2.3 Монтаж на опората за уреда за готвене на пара 669

4.3 Смяна на чекмеджето varioDrawer 670

4.3.1 Изваждане на чекмеджето varioDrawer 670 4.3.2 Монтаж на чекмеджето varioDrawer 671

4.4 Смяна на разпръскващите рамена 672

4.4.1 Демонтаж на разпръскващото рамо.. 672 4.4.2 Монтаж на разпръскващото рамо 672

4.5 Смяна на филтрите 673

4.5.1 Демонтаж на филтъра 673 4.5.2 Монтаж на филтрите 673

4.6 Монтаж на разпръскващата глава за миене на тави.. 674

4.7 Смяна на захранващия кабел 675

4.7.1 Изключване на захранващия кабел 675 4.7.2 Свързване на захранващия кабел 675

4.8 Смяна на капачето на дозатора за препарат 676

4.8.1 Демонтаж на капачето на дозатора за препарат 676 4.8.2 Монтаж на пружината 676 4.8.3 Монтаж на капачето на дозатора за препарат 676

4.9 Смяна на капака на помпата за отпадъчни води 677

4.9.1 Демонтаж на капака на помпата за отпадъчни води 677 4.9.2 Монтаж на капака на помпата за отпадъчни води 677

4.10 Смяна на страничния панел 678

4.10.1 Демонтаж на страничната стена 678 4.10.2 Монтаж на страничната стена 679

4.11 Смяна на външните вратички 680

4.11.1 Демонтаж на външните вратички 680 4.11.2 Монтаж на външните вратички 680

4.12 Смяна на контролния панел 682

4.12.1 Демонтаж на контролния панел 682 4.12.2 Монтаж на контролния панел 682

4.13 Закрепване на пружините на вратичките 683 4.14 Смяна на цокълната лайстна 685

4.14.1 Демонтаж на цокълната лайстна 685 4.14.2 Монтаж на цокълната лайстна 685

4.15 Смяна на цокълната плоча 686

4.15.1 Демонтаж на цокълната плоча 686 4.15.2 Монтаж на цокълната плоча 686

4.16 Смяна на преливния канал 687

4.16.1 Демонтаж на преливния канал 687 4.16.2 Монтаж на преливния канал 688

4.17 Смяна на вътрешните вратички 690

4.17.1 Демонтаж на вътрешни вратички 690 4.17.2 Монтаж на вътрешни вратички 690

4.18 Смяна на панта на вратичка 691

4.18.1 Демонтаж на панта на вратичка 691 4.18.2 Монтаж на панта на вратичка 691

4.19 Смяна на (долно) уплътнение на вратичка 693

4.19.1 Демонтаж на уплътнение на вратичка 693 4.19.2 Монтаж на уплътнение на вратичка 694

4.20 Смяна на (горно) уплътнение на вратичка 695

4.20.1 Демонтаж на уплътнение на вратичка 695 4.20.2 Монтаж на уплътнение на вратичка 695

Указания за ремонт - Съдомиялна машина

4.21 Смяна на осветление EmotionLight 696

4.21.1 Демонтаж на EmotionLight 696 4.21.2 Монтаж на EmotionLight 696

4.22 Смяна на индикатор TimeLight 699

4.22.1 Демонтаж на TimeLight 699 4.22.2 Монтаж на TimeLight 699

4.23 Смяна на Gap illumination 700

4.23.1 Демонтаж на Gap illumination 700 4.23.2 Монтаж на Gap illumination 701

● Информация относно този документ

1.1 Важна информация

1.1.1 Цел на документа

Настоящите инструкции за ремонт имат за цел да предоставят на потребителите помощ при самостоятелен ремонт на притежаваните устройства по начин, съобразен с действащите разпоредби относно екопроектирането (към 03/2021 г.).

Те съдържат информация относно подмяната на определени резервни части, както и предупреждения и информация за опасностите.

При въпроси следва да се свържете с нашия сервизен отдел. Отговорност за щети се поема само при условие на правилно спазване на инструкциите за ремонт.

1.2 Обяснение на предупредителните символи

1.2.1 Означения на нивата на опасност

Нивото на риск се определя с помощта на символ и дума. Думата определя нивото на риск.

Symbol Znaczenia
NIEBEZPIECZENSTWO	Bezpośrednio zagrażajcie niebezpieczewstwo, które przy niedachowaniu od-powiednich środków ostrożnosci sąde doprowadzić do smierci lub powaźnych obrażen.
OSTRZEJEZNIE	Prawdopodobieństwo wystapienia niebezpieczewsstwa, które przy niedachowaniu odpowiednich środków ostrożnosci sąde doprowadzić do smierci lub powaźnych obrażen.
WAŽNE	Prawdopodobieństwo wystapienia niebezpieczewsstwa, które przy niedachowaniu odpowiednich środków ostrożnosci sąde doprowadzić do powstania lekkich obrażen.
UWAGAI	Ostrzejeżenie dot.nośćwośćci powstania szkody materialnej.

Таблица 1: Означения на нивата на опасност

1.2.2 Предупредителни символи

Предупредителните символи представят графично източника на потенциален риск. В настоящия документ са използвани следните символи:

Symbole ostrzejagawce Znaczenia
!	Ogólne ostrzeżenie
!	Niebezpieczność od napięcia elektrycz-argo
	Rzyzyko wybuchu

• Информация относно документа

Symbole ostrzejagwće Znaczenia
	Rzyzyko obrażć (rozȩść)
	Rzyzyko zmieząść
	Rzyzyko oparzenia
	Silne pole magnetyczne
	Promieniowanie nie-jonizujuće

Таблица 2: Предупредителни символи

1.2.3 Структура на предупрежденията

Предупрежденията, посочени в документа, имат стандартна структура.

ОПАСНОСТ

Типичен източник на риск!!

Последици от игнорирането.

Защитни средства.

Допълнителните предупреждения показват как да се избегне възможността от токов удар. Посочени са действия, които имат за цел ограничаване на риска.

ОПАСНОСТ

Риск от токов удар, поради елементи под напрежение!

Напрежение!

Опасност за живота от токов удар

Изключете устройството от мрежата за 60 секунди преди

започване на ремонта.

1.2.4 Общи символи

Следните символи се използват в документацията:

Symbol Znaczenia
i	Identifikacja speczjalnej wskazówki (tekst lub grafika)
f	Identifikacja prostej wskazówki (tylko tekst)
	Identifikacja linku do pliku video
	Identifikacja narȩźdi
	Identifikacja wstepnych warunkowy
	Identifikacja warunku (jeżeli)
	Identifikacja rezultatu
Start	Identifikacja przyczysku
[00123456]	Identifikacja numeru materiaiu
Status	Identifikacja wyświetlanego tekstu / munikatu (na wyświetlaczu)

Таблица 3: Общи символи

Безопасност

2.1 Обща информация за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар при контакт с части под напрежение!

Неправилен ремонт на електрически части може да причини токов удар! Поне 60 секунди преди започване на работа изключете уреда от електрическата мрежа. - След ремонта извършете тест за безопасност съгласно VDE 0701 (Германия) или съответните разпоредби, важащи в страната на употреба.

Опасност от порязване с остри ръбове!

Използвайте защитни ръкавици.

Опасност от смачкване по време на ремонт, обслужване или диагностика поради тежки и подвижни елементи.

Носете защитни обувки. Осигурете тежките елементи срещу падане. - Не докосвайте подвижни елементи, докато уредът работи.

Опасност за безопасната употреба и работа на уреда!

Използвайте само оригинални резервни части. Опасност от повреда на компоненти, чувствителни към електростатичен разряд (ESD)! - Не докосвайте модулите, включително контактите и проводящите пътеки.

Инструменти и технически помощни средства

Przeznaczenia Detele Zȩjeść
Śrubokrét typu Torx T20 z gniazdem [00340764]	100 mm, do wkrétów z trzpie-niem zabeepieczajycym
Śrubokrét typu Torx T15	Dlugość 80 mm
Śrubokrét z koń-cówna plaska	Końciewka 10 mm x 1,6 mm x 200 mm
Szczypce igłowe [00340871]	Dlugość: 200 mm, proste

Ремонти

4.1 Смяна на работния плот

Условие:

Устройството е изключено от захранването. Устройството е извадено от мебелта.

4.1.1 Демонтаж на работния плот

1. Развийте винтовете отзад (1) (по избор).
2. Натиснете нагоре двата лоста на скобите, намиращи се под плота (2).

3. Повдигнете плота леко нагоре отпред (3). 4. Бутнете плота назад (4). 5. Свалете го от устройството.

4.1.2 Монтаж на работния плот

1. Плъзнете работния плот отзад, като вкарате скобите в водачите (1).

1. Бутнете към предната част (2).
2. Натиснете предната част на плота надолу, докато и двете скоби се захванат с щракване на мястото си (3).
3. Затегнете двата винта (4) (по избор).

Ремонти

4.2 Монтаж на системата за кошници

Условие:

Подходящата кошница е извадена от устройството.

4.2.1 Монтаж на водача за таблетката при моделите 86 см Специални помощни средства

Водач (за таблетки) [00614935] Скоба за чаши [00618565] 1. Поставете водача диагонално отпред на кошницата. 2. Центрирайте и щракнете на място.

4.2.2 Монтаж на вложката за чаши Специални помощни средства

Специални помощни средства

Водач (за таблетки) [00614935] Скоба за чаши [00618565]

При миене на чаши можете да разгънете държача. Допълнителният ъгъл намалява натрупването на вода на дъното на чашите. При високи чаши се препоръчва сгъване на скобите за чаши. Ако горните кошници са оборудвани с опционални пластмасови вложки, те трябва да се отстранят първо.

1. Извадете пластмасовата вложка.

1. Щракнете скобата върху кошницата.

1. Сгънете скобата.

Ремонти

1. Поставете предметите за миене.

4.2.3 Монтаж на поставката за уред за готвене на пара

Специални помощни средства

Водач (за таблетки) [00614935] Скоба за чаши [00618565]

• Натиснете краищата на поставката за миене на тави под долната кошница.

Ремонти

4.3 Смяна на чекмеджето varioDrawer

4.3.1 Изваждане на чекмеджето varioDrawer

1. Наклонете скобите на дръжката навътре.

1. Извадете дръжката нагоре.
2. Натиснете пластмасовите вложки навън и ги избутайте нагоре от рамката.

Ремонти

1. Внимателно отгънете скобите на водача навън.

1. Извадете сгъваемите рафтове от скобите.
2. Избутайте металната рамка отпред от дръжките.

1. Избутайте металната рамка назад от водача.

4.3.2 Монтаж на чекмеджето varioDrawer

Монтажът се извършва в обратен ред.

Ремонти

4.4 Смяна на пръскащите рамена

4.4.1 Демонтаж на горното пръскащо рамо

1. Завъртете горното пръскащо рамо (1) и го извадете надолу (2).

1. За да извадите пръскащото рамо, издърпайте го надолу.

4.4.2 Монтаж на пръскащото рамо

1. Поставете долното пръскащо рамо. То се фиксира в правилната позиция.
2. Поставете горното пръскащо рамо и го затегнете стабилно.

Ремонти

4.5 Смяна на филтрите

4.5.1 Демонтаж на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Проверете дали в отвора не са попаднали чужди тела.

1. За да извадите микрофилтъра, го издърпайте надолу.

4.5.2 Монтаж на филтрите

1. Монтирайте отново филтърната система. Уверете се, че фиксаторите на грубия филтър щракват на правилните места.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките съвпадат.

Ремонти

4.6 Монтаж на спрей главата за миене на съдове

1. Извадете горната кошница.
2. Поставете спрей главата за миене на съдове в държача (1) и я завъртете надясно (2).

Спрей главата за миене на съдове се фиксира в правилната позиция.

Ремонти

4.7 Смяна на захранващия кабел

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изключване на захранващия кабел

Издърпайте кабела, като го движите леко нагоре/надолу.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на мрежовата връзка!

Опасност от пожар

С решително движение натиснете щепсела, докато се заключи.

С ясно щракване.

Свържете щепсела на захранващия кабел към мрежовия контакт, докато се чуе щракване.

Ремонти

4.8 Смяна на капачето на дозатора за препарат

За подкопаване на елемента използвайте малка отвертка.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратичката е отворена. Капачето на дозатора за препарат е отворено.

4.8.1 Демонтаж на капачето на дозатора за препарат

1. Спуснете капачето с около 5 мм.
2. Подкопайте и извадете от дозатора, след което извадете горната част на капачето от водачите.
3. Извадете пружината.

4.8.2 Монтаж на пружината

1. Поставете по-дългия край на пружината в монтажния отвор на дозатора за препарат.

1. Поставете по-късия край на пружината в монтажния отвор на капака на дозатора (2).
2. Натиснете капака върху дозатора за препарат (3).

4.8.3 Монтаж на капака на дозатора за препарат

1. Поставете капака на дозатора в страничния водач около 5 mm, като го държите в отворено положение. Леко натиснете противоположната страна, така че капакът да влезе във водача.
2. Проверете действието на капака на дозатора.

Ремонти

4.9 Смяна на капака на помпата за отпадъчна вода

Условие:

Кошът е демонтиран. Филтрите са демонтирани. → 673

4.9.1 Демонтаж на капака на помпата за отпадъчна вода

1. Изцедете цялата вода.

При необходимост използвайте гайка.

1. Повдигнете капака на помпата и го хванете за кръста.

1. Повдигнете капака на помпата под ъгъл навътре и го свалете.

4.9.2 Монтаж на капака на помпата за отвеждане

Поставете капака на помпата (1) и го натиснете в отвора (2).

• Капакът на помпата се заключва в правилната позиция.

Ремонти

4.10 Смяна на страничния панел

Условие:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Уредът е свободно достъпен. За свободностоящи уреди: работният плот е демонтиран. → 667

4.10.1 Демонтаж на страничната стена

1. Развийте винтовете на страничните панели (1).

Фиг. 1: За вграждане

1. Наклонете панела отгоре (2).
2. Освободете панела от скобите и го извадете от основата (3).

Ремонти

4.10.2 Монтаж на страничния панел

1. Пъхнете панела в отвора в основата (1).

Фиг. 2: За вграждане

1. Притиснете страничния панел към уреда (2).
2. Затегнете панела с винтовете (3).

Ремонт

4.11 Смяна на външните врати

Условие:

Уредът е изключен от захранването. Уредът е изключен от водопровода.

4.11.1 Демонтаж на външните врати

Развийте само винтовете, посочени в описанието на отделните стъпки.

1. Отворете вратата.
2. Развийте четирите винта.

3.

Обезопасете вратата, като я държите от едната страна.

Завъртете два винта.

4.11.2 Монтаж на външните вратички

ВНИМАНИЕ!

Кабели, които не са правилно поставени или защитени!

Повреда на окабеляването

Ремонти

Условие:

Изолационният лист е правилно поставен и закрепен към вътрешната повърхност на външните вратички. Пантите са закрепени към вътрешните вратички.

1. Затворете вътрешните вратички, без да ги затръшвате.
2. Натиснете външните вратички нагоре под сервизния панел (1).

1. Притиснете външните вратички към вътрешните и ги задръжте (2).

4.

Осигурете вратичките, като ги държите от едната страна.

Отворете вратичката и я обезопасете, като завиете двата винта (метални винтове 4 x 11 mm).

1. Обезопасете външната вратичка с четири винта (метални винтове 4 x 11 mm).

Ремонти

4.12 Смяна на контролния панел

Ако управляващият модул е повреден, трябва да се смени целият контролен панел.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Външната врата е демонтирана. Външната врата е демонтирана (напълно вграден/вграден).

4.12.1 Демонтаж на панела за управление

1. Разкачете електрическите съединители 2 на контролния панел и на сензора за липса на гланц (1, 2).

1. Разкачете заземяването (3) (по избор).
2. Отворете вратата на уреда.
3. Обезопасете контролния панел срещу падане (задръжте го).

5. Развийте 6 винта.

1. Демонтирайте контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4 x 16 mm.

Монтажът се извършва в обратен ред.

Ремонти

4.13 Закрепване на пружините на вратичките

1. Отстранете капака на водача на опъващото въже.

2.1. Леко отворете вратичката (1).

1. Застопорете държача на въжето в основата на уреда (2).
2. Бавно затворете вратичката (3).

Системата на въжето автоматично се свързва с пантата на вратичката.

Ремонти

3.1. Леко затворете вратичката (4).

1. Преместете държача на въжето назад и освободете пантата на вратичката (5). 3. Отворете вратичката (6).

1. Повторете описаните действия от другата страна на уреда.

Ремонти

4.14 Смяна на цокълния панел

Двата крака са еднакви и могат да бъдат разменени.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външните врати са демонтирани. Външните врати са демонтирани (напълно интегрирани/интегрирани).

4.14.1 Демонтаж на цокълния панел

1.

Неправилен демонтаж.

Неправилният демонтаж може да причини повреда на двата държателя. Ако само един държател е повреден, той може да бъде разменен. Препоръчително е да поставите нещо под предната част на уреда, за да облекчите цокълния панел.

1. Поставете водача (1) в направляващата и разхлабете ключалките в долната част.

3. Повдигнете панела.

1. Краката се демонтират в посока към предната част (1).

4.14.2 Монтаж на цокълния панел

1. Приберете краката.
2. Поставете панела отгоре (1) и натиснете, докато щракне (2).

Ремонти

4.15 Смяна на цоколния лист

Цоколният лист се намира в долната предна част на уреда.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Предната част на мебелта е демонтирана (по избор). Външните врати са демонтирани. Външните врати са демонтирани (напълно интегрирани/интегрирани). Цоколният лист е демонтиран (по избор),-685

4.15.1 Демонтаж на цоколния лист

1. Развийте двата винта (1).

1. Освободете скобите (2).
2. Наклонете листа навътре (1).

4.

В зависимост от модела, щепселът на EmotionLight е прикрепен към основата.

Освободете щепсела от скобата (по избор) (2).

4.15.2 Монтаж на цоколния лист

Монтажът се извършва в обратен ред.

Ремонти

4.16 Смяна на преливния канал

Преливният канал се намира в долната предна част на уреда.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предната част на мебелта е демонтирана (по избор). Външните панели са демонтирани. Цокълният панел е демонтиран (по избор). →685 Цокълната плоча е демонтирана.→686

4.16.1 Демонтаж на преливния канал

Остатъци от вода

• При разединяване на дренажните маркучи от тях може да изтече остатъчна вода.
• Трябва да се улови или отстрани от долния панел със спринцовка.
• Издърпайте механизма за заключване отгоре (1, 2).

1. Освободете ключалката отгоре.

Ремонти

3.1. Поставете отвертка под металната скоба (1). 2. Внимателно освободете металната ключалка (2).

1. Повдигнете и поставете преливния канал.

4.16.2 Монтаж на преливния канал

Щети от вода поради неправилен монтаж на преливния канал! Преливният канал трябва да бъде правилно закрепен към водача в основата на уреда. Правилно щракнете преливния канал в правилната позиция отгоре.

1. Поставете преливния канал в правилната позиция (1).
2. Пъхнете преливния канал в уплътнението (2).
3. Натиснете преливния канал в водача на уплътнението (3).
4. Затегнете здраво преливния канал (4).
5. Закопчайте преливния канал с щракванията (5).

Ремонти

1. Проверете закрепването отляво и отдясно. 3. Проверете стабилността на закрепването.

1. Щракнете металната скоба отляво и отдясно.

Ремонти

4.17 Смяна на вътрешните вратички

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.17.1 Демонтаж на вътрешните вратички

1. 1. Развийте винтовете (1). 2. Извадете вътрешните вратички нагоре (2).

1. Осигурете пантата на вратичките с винтове.
2. Поставете вътрешните вратички върху пантата.
3. Осигурете вътрешните вратички с винтове.

4.17.2 Монтаж на вътрешните вратички

1. Преместете уплътнението на вратичките отпред.
2. Преместете вътрешните вратички зад уплътнението на вратичките.
3. Затворете вътрешните вратички.
4. Преместете уплътнението на вратичките нагоре. Страничните части са насочени нагоре.
5. Преместете пантата на вратичките нагоре.

Ремонти

4.18 Смяна на пантата на вратичката

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Лявата странична стена е демонтирана. Външните вратички са демонтирани. Вътрешните вратички са демонтирани. Контролният панел е демонтиран. → 682 Пружините на вратичките са монтирани. → 683 Цокълният панел е демонтиран. → 685 Цокълната плоча е демонтирана. → 686 Преливният канал е демонтиран. → 687

4.18.1 Демонтаж на пантата на вратичката

1.1. Освободете пружинната скоба с отвертка (1).

1. Издърпайте пантата на вратичката напред (2).

1. Изключете заземяването от пантата на вратичката.

4.18.2 Монтаж на пантата на вратичката

ОПАСНОСТ

Риск от токов удар при контакт с части под напрежение!

Опасност от животозастрашаващ токов удар при неправилен ремонт.

Електрическите части трябва да се ремонтират от квалифицирани електротехници. След ремонта трябва да се извърши тест за безопасност съгласно VDE 0701 (Германия) или съответните разпоредби, валидни в страната на употреба.

Ремонти

1. Поставете пантата върху уреда (1).
2. Преместете пантата надолу (2), така че да бъде закрепена към устройството.

2.

Ако заземителният проводник не е свързан, може да има напрежение върху вратичката.

Свържете заземителния проводник.

Ремонти

4.19 Смяна на (долното) уплътнение на вратичката

Условие:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Външните вратички са демонтирани. Цокълната плоча е демонтирана. → 686 Цокълната облицовка е демонтирана (по избор). → 685 Пружините на вратичките са демонтирани. Панелът за управление е демонтиран. Снопът кабели долу вдясно е демонтиран.

4.19.1 Демонтаж на уплътнението на вратичката

1. Извадете двата фиксиращи механизма на долното уплътнение на вратичката (1, 2).

1. Изключете преливния канал.

1. Повдигнете и отстранете преливния улей.

Ремонти

1. Да се демонтира долното уплътнение на вратичката от вътрешните вратички.

4.19.2 Монтаж на уплътнението на вратичката

1. Да се закрепи лявата и дясната уплътнителна накладка към уплътнителната шина с уплътнението на вратичката.

1. Да се вкара уплътнението на вратичката с уплътнителния издатък във вътрешните вратички.
2. Да се закрепи уплътнението на вратичката с двата фиксиращи механизма.

Ремонти

4.20 Смяна на (горното) уплътнение на вратичката

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Демонтаж на уплътнението на вратичката

Да се извади уплътнението на вратичката от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратичката

Преди монтажа уплътнението на вратичката трябва да се отреже на подходяща дължина. Тя е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Да се подготви подходящото уплътнение на вратичката.
2. Да се провери правилността на монтажната позиция на уплътнителния профил.

1. Бялата точка трябва да е на едно ниво с лентата на гнездото на уплътнението.

4.

Уплътнението не трябва да е нагънато или притиснато в ъглите. Уплътнението е срязано диагонално в краищата, а краищата му са огънати отпред настрани към камерата.

Изправете уплътнението под вътрешните вратички. Уплътнението трябва да е възможно най-близо до страничната стена на камерата.

Правилно монтирано уплътнение на вратичката:

Ремонти

4.21 Смяна на осветлението EmotionLight

EmotionLight се намира в горната предна външна част на резервоара за изплакване.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Работният плот (по избор) е демонтиран. Дясната странична защита (по избор) е демонтирана.→678

4.21.1 Демонтаж на EmotionLight

1. Освободете намиращата се отзад скоба (1).

1. Извадете държача нагоре (2).
2. Изключете щепсела на гнездото (отдолу, отдясно, отпред на уреда).
3. Откачете електрическия съединител от захранващия модул.

1. Извадете EmotionLight от устройството.

4.21.2 Монтаж на EmotionLight

1. Пъхнете държача в рамката на резервоара за изплакване (1).

Ремонти

1. Закачете скобата (2).

3

Поставете кабела долу вдясно.

Ремонти

Фиг. 3: Плосък кабел

1. Свържете щепсела.

Ремонти

4.22 Смяна на индикатора TimeLight

Индикаторът TimeLight трябва да се сменя само като цял модул. Модулът TimeLight е закрепен към задната страна на кръглата платка.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Цокълният панел е демонтиран. → 685 Цокълният панел е демонтиран и завъртян. 686

4.22.1 Демонтаж на TimeLight

1. Леко отгънете скобите навън (1).

1. Извадете модула TimeLight нагоре от водача (2).

4.22.2 Монтаж на TimeLight

1. Отгънете скобите обратно (1).

1. Натиснете модула TimeLight нагоре във водача (2).
2. Свържете електрическия конектор.

Ремонти

4.23 Смяна на Gap illumination

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външните врати са демонтирани. Сервизният панел е демонтиран.

4.23.1 Демонтаж на Gap illumination

1. Освободете скобата (1).
2. Изключете електрическия съединител от обслужващия модул (2).

2.1. Освободете намиращата се отзад ключалка (1).

1. Извадете оптичното влакно (2).

Ремонти

3.1. Освободете резето (1).

1. Повдигнете държача на електронната платка и го извадете от рамката на обслужващия модул (2).

4.23.2 Монтаж на Gap illumination

1. Пъхнете държача на електронната платка в рамката на обслужващия модул.

1. Заключете го, така че да се чуе "щракване".

1. Поставете оптичното влакно и го закрепете, така че да се чуе "щракване".

1. Свържете кабела към обслужващия модул.

1.1 Важна информация 704

1.1.1 Предназначение 704 1.2 Обяснение на символите 704 1.2.1 Нива на опасност 704 1.2.2 Символи за опасност 704 1.2.3 Структура на предупрежденията 705 1.2.4 Общи символи 705

Безопасност 706

2.1 Общи инструкции за безопасност 706

2.1.1 Всички уреди 706

Инструменти и помощни средства 707

Ремонт 708

4.1 Смяна на таймера 708

4.1.1 Отстраняване на таймера 708 4.1.2 Инсталиране на таймера 708

4.2 Инсталиране на кошничната система 709

4.2.1 Инсталиране на водача за таблетки за модела 86 см 709 4.2.2 Инсталиране на скобата за чаши 709 4.2.3 Инсталиране на вложката за готвене на пара 710

4.3 Смяна на чекмеджето Vario 711

4.3.1 Отстраняване на чекмеджето Vario 711 4.3.2 Инсталиране на чекмеджето Vario 712

4.4 Смяна на разпръскващите рамена 713

4.4.1 Отстраняване на разпръскващото рамо 713 4.4.2 Инсталиране на разпръскващото рамо 713

4.5 Смяна на филтрите 714

4.5.1 Отстраняване на филтъра 714 4.5.2 Инсталиране на филтрите 714

4.6 Инсталиране на разпръскващата глава за тави 715

4.7 Смяна на захранващия кабел 716

4.7.1 Изключване на захранващия кабел 716 4.7.2 Свързване на захранващия кабел 716

4.8 Смяна на капака на почистващия препарат 717

4.8.1 Отстраняване на капака на почистващия препарат 717 4.8.2 Поставяне на пружината 717 4.8.3 Инсталиране на капака на почистващия препарат 717

4.9 Смяна на капака на помпата за отпадни води 718

4.9.1 Отстраняване на капака на помпата за отпадни води 718 4.9.2 Инсталиране на капака на помпата за отпадни води 718

4.10 Смяна на страничния панел 719

4.10.1 Отстраняване на страничния панел 719 4.10.2 Инсталиране на страничния панел 720

4.11 Смяна на външната врата 721

4.11.1 Отстраняване на външната врата 721 4.11.2 Инсталиране на външната врата 721

4.12 Смяна на командния панел 723

4.12.1 Отстраняване на командния панел 723 4.12.2 Инсталиране на командния панел 723

4.13 Фиксиране на пружините на вратата 724 4.14 Смяна на долния панел 726

4.14.1 Отстраняване на долния панел 726 4.14.2 Монтиране на долния панел 726

4.15 Смяна на плочата на основата 727

4.15.1 Отстраняване на плочата на основата 727 4.15.2 Монтиране на плочата на основата 727

4.16 Смяна на преливния улей 728

4.16.1 Отстраняване на преливния улей 728 4.16.2 Монтиране на преливния улей 729

4.17 Смяна на вътрешната врата 731

4.17.1 Отстраняване на вътрешната врата 731 4.17.2 Монтиране на вътрешната врата 731

4.18 Смяна на пантата на вратата 732

4.18.1 Отстраняване на пантата на вратата 732 4.18.2 Монтиране на пантата на вратата 732

4.19 Смяна на уплътнението (долно) на вратата 734

4.19.1 Отстраняване на уплътнението на вратата 734 4.19.2 Монтиране на уплътнението на вратата 735

4.20 Смяна на уплътнението (горно) на вратата 736

4.20.1 Отстраняване на уплътнението на вратата 736 4.20.2 Монтиране на уплътнението на вратата 736

Съвети за отстраняване на неизправности - Съдомиялна машина

4.21 Смяна на EmotionLight 737

4.21.1 Отстраняване на EmotionLight 737 4.21.2 Инсталиране на EmotionLight 737

4.22 Смяна на TimeLight 740

4.22.1 Отстраняване на TimeLight 740 4.22.2 Инсталиране на TimeLight 740

4.23 Смяна на Gap Illumination 741

4.23.1 Отстраняване на Gap Illumination 741 4.23.2 Инсталиране на Gap Illumination 742

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези съвети за ремонт помагат на потребителя при ремонта на уреди от самия него, в съответствие с приложимия регламент за "екодизайн" (от 03/2021). Те съдържат информация как да се сменят определени резервни части, включително предупреждения и рискове.

При съмнения се свържете с нашата служба за поддръжка на клиенти. Ние носим отговорност за щети само ако съветите за ремонт са били спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на опасност се състоят от символ и сигнална дума. Сигналната дума показва тежестта на опасността.

Nivel de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos graves.
AVISO	A não observança da mensagem de aviso pode resultar em morte ou ferimentos graves.
CUIDADO	A não observança da mensagem de aviso pode resultar em ferimentos ligeiros.
ATENÇÃO!	A não observança da mensagem de aviso pode resultar em danos materiais.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които дават индикация за вида на опасността.

В този документ са използвани следните символи за опасност:

Simbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão电解trica
	Risco de explosão
	Perigo de cortes

Относно този документ

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizarante

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизирана структура.

ОПАСНОСТ

Вид и източник на опасността!

Възможни последици от игнориране на опасността / предупреждението.

Мерки и забрани за предотвратяване на опасността.

Следният пример показва предупреждение, което предупреждава срещу електрически удари поради части под напрежение. Мярката за предотвратяване на опасността е спомената.

ОПАСНОСТ

Риск от електрически удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонтни дейности.

1.2.4 Общи символи

В този документ са използвани следните общи символи:

Simbolo ger. Significado
i	Identificação de uma dica especial (texto e/ou ilustração)
1	Identificação de uma dica simples (apes nao texto)
	Identificação de uma ligação para um tu- torial em video
	Identificação das ferramentas necessária as
	Identificação das condições prévias ne- cessárias
if	Identificação de uma condição (se ..., en- tão...)
	Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de	material
Estado Identificação de um texto exibido / j	anela (no visor do aparecido)

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички електроуреди

Опасност от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електронни компоненти, могат да причинят токови удари! Изключете уреда от електрическата мрежа поне 60 часа преди започване на работа.
• След ремонта, поискайте извършване на тест за безопасност съгласно VDE 0701 или специфичните разпоредби.

Опасност от нараняване от остри ръбове!

Носете защитни ръкавици.

Опасност от смачкване по време на ремонтни дейности, поддръжка, отстраняване на неизправности и обслужване поради тежки компоненти и подвижни части.

Носете защитни обувки. Защитете тежките компоненти от падане. - Не поставяйте части от тялото в подвижни компоненти.

Риск за безопасността/функционирането на уреда!

Използвайте само оригинални резервни части.

Опасност от повреда на електростатично чувствителни компоненти (ESD)!

• Не докосвайте възлите, включително връзките и проводящите пътеки.

Инструменти и помощни средства

Designação Detallhes Imagens
Chave parafusos Torx T20 com oríf- cio [00340764]	100 mm, para parafusos com pino de segurarca
Chave de parafu- sos Torx T15	Comprimento 80 mm
Chave de fendas Lámina	10 mm x 1,6 mm x 200 mm
Alicate de起点 [00340871]	Comprimento: 200 mm, reto

Ремонт

4.1 Смяна на плота

Предпоставка:

Уредът е изключен от електрическото захранване. Уредът е свободно достъпен.

4.1.1 Отстраняване на плота

1. Отстранете винтовете отзад (1) (по избор).
2. Натиснете нагоре двете задържащи лостчета под плота (2).

1. Повдигнете леко плота отпред (3).
2. Избутайте плота назад и навън (4).
3. Отстранете плота.

4.1.2 Монтаж на плота

1. Закрепете частта на плота в водачите, като използвате задържащите издатъци (1).

1. Натиснете плота напред (2).
2. Натиснете предната част на плота надолу, докато двете задържащи лостчета щракнат чуваемо (3).
3. Завийте отново двата винта (4) (по избор).

Ремонт

4.2 Монтаж на системата за кошница

Предпоставка:

Съответната кошница е отстранена от уреда.

4.2.1 Монтаж на водача за таблетки за модела от 86 см

Необходими инструменти:

Водач за таблетки [00614935] Държач за чаши [00618565]

1. Поставете водача за таблетки диагонално във вътрешната част на кошницата.
2. Центрирайте и поставете водача за таблетки.

4.2.2 Монтаж на държача за чаши

Необходими инструменти:

Водач за таблетки [00614935] Скоба за поддържане на чаши [00618565]

При измиване на чаши, скобата за поддържане на чаши може да бъде сгъната нагоре. Допълнителният ъгъл намалява натрупването на вода на дъното на чашите. При високи чаши препоръчваме да оставите скобата за поддържане на чаши сгъната нагоре. Ако горните кошници имат допълнителна пластмасова вложка, тя трябва да бъде отстранена.

1. Отстранете пластмасовата вложка.

1. Поставете скобата за поддържане на чаши.

1. Сгънете скобата нагоре.

Ремонт

1. Поставете предметите за измиване.

4.2.3 Инсталиране на вложката за пара

Необходими инструменти:

Водач за таблетки [00614935] Скоба за поддържане на чаши [00618565]

Поставете вложката за пара с краищата под системата на кошницата.

Ремонт

4.3 Смяна на чекмеджето vario

4.3.1 Отстраняване на чекмеджето vario

1. Сгънете дръжките навътре.

1. Отстранете горната дръжка.
2. Натиснете пластмасовите странични вложки навън и ги натиснете нагоре, за да ги извадите от рамката.

Ремонт

1. Внимателно огънете водещите езичета навън.

1. Издърпайте сгъваемите щифтове от езичетата.
2. Натиснете металната рамка отпред, за да я извадите от скобите.

1. Натиснете металната рамка отново, за да я извадите от водача.

4.3.2 Инсталиране на променливото чекмедже

Инсталирайте в обратен ред.

Ремонт

4.4 Смяна на разпръскващите рамена

4.4.1 Отстраняване на разпръскващото рамо

1. Разхлабете горното разпръскващо рамо (1) и го издърпайте надолу, за да го отстраните (2).

1. Издърпайте долното разпръскващо рамо надолу, за да го отстраните.

4.4.2 Инсталиране на разпръскващото рамо

1. Поставете долното разпръскващо рамо. То ще щракне на място.
2. Поставете горното разпръскващо рамо и го затегнете здраво.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър наляво (1) и отстранете филтърната система (2).

Уверете се, че в резервоара не попадат чужди предмети.

1. Издърпайте микрофилтъра надолу, за да го отстраните.

4.5.2 Инсталиране на филтрите

1. Сглобете отново филтърната система. Уверете се, че фиксиращите елементи на грубия филтър са захванати.
2. Поставете филтърната система в уреда и завъртете грубия филтър надясно. Уверете се, че спазвате маркировките.

Ремонт

4.6 Инсталиране на спринклерната глава за тави

1. Извадете горната кошница.
2. Поставете спринклерната глава за тави в държача (1) и я завъртете надясно (2).

Спринклерната глава за тави трябва да щракне на място.

Ремонт

4.7 Смяна на захранващия кабел

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изключване на захранващия кабел

• Преместете внимателно щепсела на захранващия кабел нагоре и надолу и го издърпайте от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на главното свързване!

Пожароопасност

Поставете захранващия кабел плътно, докато щракне на място.

Поставете щепсела на захранващия кабел в контакта, докато чуете щракване.

Ремонт

4.8 Смяна на капака на дозатора за препарат

Може да се използва отвертка като лост.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратата е отворена. Капакът на дозатора за препарат е отворен.

4.8.1 Отстраняване на капака на дозатора за препарат

1. Натиснете капака на дозатора за препарат навътре с 5 mm.
2. Завъртете капака на дозатора за препарат от долната страна навън от водещите канали и го извадете от водещите канали от горната страна.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на дозатора (1).

1. Поставете късия край на пружината в монтажния отвор на капака на дозатора за препарат (2).
2. Натиснете капака навътре към дозатора (3).

4.8.3 Монтаж на капака на препарата

1. Поставете капака на препарата в направляващите канали от едната страна на 5mm преди напълно отвореното положение. Натиснете леко противоположната страна в направляващите канали.
2. Проверете функционирането на капака на препарата.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Предпоставка:

Кошицата е отстранена. Филтрите са отстранени.→714

4.9.1 Отстраняване на капака на помпата за отпадни води

1. Отстранете цялата вода.

Използвайте гъба, ако е необходимо.

1. Отделете капака на помпата, като използвате лъжица, и го хванете за напречната греда.

1. Повдигнете капака на помпата навътре под ъгъл и го отстранете.

4.9.2 Монтаж на капака на помпата за отпадни води

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата пасва.

Ремонт

4.10 Смяна на страничния панел

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Уреди за свободно инсталиране: времето е премахнато. → 708

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете на страничния панел (1).

Фиг.1: Напълно интегриран

1. Наклонете страничния панел леко навън отгоре (2).
2. Свалете страничния панел и го издърпайте от основния канал (3).

Ремонт

4.10.2 Инсталиране на страничния панел

1. Поставете страничния панел в основния канал (1).

Фиг. 2: Напълно интегриран

2. Натиснете страничния панел върху уреда (2). 3. Фиксирайте страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външната врата

Просто отстранете винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3

Хванете вратата от едната страна.

Отстранете двата винта.

4.11.2 Монтиране на външната врата

Ремонт

Предпоставка:

Изолационният лист е позициониран правилно и закрепен от вътрешната страна на външната врата. Шарнирите са вкарани във външната врата. 1. Затворете долната врата, без да я затръшвате. 2. Натиснете външната врата нагоре под командния панел (1).

1. Притиснете външната врата към вътрешната врата и я закрепете (2).

4.

Хванете вратата от едната страна.

Отворете и закрепете вратата с четири винта (4 метални винта с дължина 11 mm).

1. Закрепете външната врата с четири винта (4 метални винта с дължина 11 mm).

Ремонт

4.12 Смяна на командния панел

Ако даден операционен модул е дефектен, целият команден панел трябва да бъде сменен.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Външната врата е отстранена (напълно/интегрирана).

4.12.1 Отстраняване на командния панел

1. Разкачете електрическите връзки на командния панел и сензора за ниско ниво на изплакващото средство (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Задръжте командния панел, за да не падне (хванете го).
4. Отстранете шест винта.

1. Отстранете командния панел.

4.12.2 Инсталиране на командния панел

Използвайте винтовете 4 x 16 mm.

• Инсталирайте в обратен ред.

Ремонт

4.13 Фиксиране на пружините на вратата

1. Отстранете капака на водача на кабела.

2.1. Отворете леко вратата (1).

1. Поставете жлеба на основния водач (2).
2. Затворете вратата бавно (3).

Кабелната система се закрепва автоматично към пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете процепа назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете процеса на изключване на уреда.

O

Ремонт

4.15 Смяна на основната щепселна плоча

Основната щепселна плоча се намира в долната задна област.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предната част на преместващия механизъм (по избор) е отстранена. Външната врата е отстранена. Външната врата е отстранена (напълно вграждаем/вграден). Долният панел е отстранен (по избор).→726

4.15.1 Отстраняване на основната щепселна плоча

1. Отстранете двата винта (1).

1. Освободете фиксиращите елементи (2).
2. Наклонете внимателно основната платка към предната страна (1).

В зависимост от моделната серия, щепселът за EmotionLight не е закрепен към основата.

Освободете щепсела от заключващия език и го издърпайте (2).

4.15.2 Инсталиране на основната платка

• Инсталирайте основната платка в обратен ред.

Ремонт

4.16 Замяна на преливния улей

Преливният улей се намира в долната предна зона на уреда.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предната част на мебелта е отстранена (по избор). Външната врата е отстранена. Долният панел е отстранен (по избор). → 726 Основната платка е отстранена. → 727

4.16.1 Отстраняване на преливния улей

Отпадъчна вода

• Ако дренажният маркуч бъде отстранен, може да изтече отпадъчна вода.
• Съберете водата или я отстранете от долния събирателен съд с помощта на смукателна помпа.
• Издърпайте механизма за захващане отгоре (1, 2).

1. Освободете захващащия елемент отгоре.

Ремонт

3.1. Поставете отвертка под металната скоба (1). 2. Освободете внимателно металната скоба (2).

1. Повдигнете преливния улей навън.

4.16.2 Монтаж на преливния улей.

Повреди от вода поради неправилен монтаж на преливния улей!

Поставете правилно преливния улей отдолу в водача на основния улей.

Захванете правилно преливния улей отгоре.

1. Поставете преливния улей (1).
2. Поставете преливния улей в уплътнението (2).
3. Притиснете преливния улей към водача на УПЛЪТНЕНИЕТО (3).
4. Поставете внимателно преливния улей (4).
5. Поставете преливния улей на място (5).

Ремонт

1. Проверете монтажа отляво и отдясно. 3. Проверете стабилното прилягане.

1. Поставете металната скоба от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.17.1 Сваляне на вътрешната врата

1. Отстранете винтовете (1).
2. Отстранете вътрешната врата отгоре (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешната врата върху пантата на вратата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Инсталиране на вътрешната врата

1. Обърнете уплътнението на вратата напред.
2. Преместете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Обърнете уплътнението на вратата нагоре. Страничните части сочат нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничният панел е отстранен. → 719 Външната врата е отстранена. Вътрешната врата е отстранена. Командният панел е отстранен. → 723 Пружините на вратата са закрепени. → 724 Долният панел е отстранен. → 726 Основната платка е отстранена. → 727 Каналът за оттичане е отстранен. → 728

4.18.1 Отстраняване на пантата на вратата

1. Освободете захващащата кука с отвертката (1).
2. Издърпайте пантата на вратата напред (2).

1. Освободете заземяването на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата върху уреда (1).
2. Преместете пантата надолу (2), докато се застопори в уреда.

2.

Липсата на заземяване може да доведе до потенциал на вратата.

Свържете заземяването.

Ремонт

4.19 Смяна на уплътнението (долно) на вратата

Предпоставка:

Уредът е изключен от електричеството. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Плочата на цокъла е отстранена.→727 Долният панел е отстранен (по избор).→726 Пружините на вратата са отстранени. Панелът за управление е отстранен. Снопът проводници долу вдясно е отстранен.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двата фиксиращи клипса на долното уплътнение на вратата (1, 2).

1. Освободете преливния канал.

1. Повдигнете преливния канал навън.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната страна на вратата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителните капачки отляво и отдясно в канала на уплътнението с уплътнението на вратата.

1. Поставете уплътнението на вратата със заключващото ухо във вътрешната страна на вратата.
2. Закрепете уплътнението на вратата с двата фиксиращи клипса.

Ремонт

4.20 Смяна на уплътнението (горно) на вратата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

Уплътнението на вратата трябва да бъде отрязано, за да има правилната дължина преди монтажа. То трябва да бъде 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящото уплътнение на вратата. 2. Осигурете правилната монтажна позиция на уплътнителния профил.

1. Бялата точка трябва да бъде подравнена с уплътнителната основа.

4

Уплътнението не трябва да е нагънато или опънато в ъглите. Уплътнението се срязва диагонално в краищата и се стеснява към дъното на съда.

Позиционирайте края на уплътнението точно пред долната част на вратата. Уплътнението трябва да приляга възможно най-плътно към страната на съда.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Замяна на EmotionLight

EmotionLight се намира в горната предна външна област на съда за измиване.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Таймерът е отстранен (по избор). Десният страничен панел е отстранен (по избор).→719

4.21.1 Отстраняване на EmotionLight

1. Освободете задния заключващ механизъм (1).

1. Отстранете капака отгоре (2).
2. Издърпайте щепсела от конектора (долу вдясно на уреда).
3. Отстранете електрическата връзка от модула на захранването.

1. Отстранете EmotionLight от уреда.

4.21.2 Инсталиране на EmotionLight

1. Поставете скобата в рамката на миещия резервоар (1).

Ремонт

1. Закачете заключващия механизъм (2).

3

Инсталирайте кабела долу вдясно.

Ремонт

Фиг. 3: Плосък кабел

1. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight

Сменяйте TimeLight само като цялостна част. Модулът TimeLight е закрепен отзад на основата на гнездото.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Долният панел е отстранен.→726 Основата на гнездото е отстранена и завъртяна.→727

4.22.1 Отстраняване на TimeLight

1. Огънете леко фиксиращите елементи (1) навън.

1. Издърпайте модула TimeLight нагоре от водача (2).

4.22.2 Инсталиране на TimeLight

1. Огънете отново фиксиращите елементи (1) навътре.

1. Натиснете модула TimeLight във водача (2).
2. Свържете електролитната връзка.

Ремонт

4.23 Смяна на осветлението на процепа

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Операционният панел е отстранен.

4.23.1 Отстраняване на осветлението на процепа

1. Освободете фиксатора (1).
2. Отстранете електрическата връзка от операционния модул (2).

2.1. Освободете задния фиксатор (1). 2. Отстранете оптичното влакно (2).

Ремонт

3.1. Освободете фиксатора (1).

1. Повдигнете платката с държача и я отстранете от рамката на операционния модул (2).

4.23.2 Инсталиране на осветлението на процепа

1. Поставете държача на платката в рамката на операционния модул.

1. Отворете го с щракване.

1. Поставете оптичното влакно и го щракнете.

1. Свържете кабела към операционния модул.

Указания за ремонт - Съдомиялна машина

Относно този документ. 745

1.1 Важна информация 745

1.1.1 Приложимост 745

1.2 Обяснение на символите 745

1.2.1 Нива на опасност.. 745 1.2.2 Символи за опасност 745 1.2.3 Структура на предупрежденията 746 1.2.4 Общи символи 746

Безопасност 747

2.1 Общи указания за безопасност 747

2.1.1 Всички домакински уреди 747

Полезни инструменти. 748

Ремонт. 749

4.1 Смяна на филтъра 749

4.1.1 Демонтиране на плот 749 4.1.2 Монтиране на плот 749

4.2 Монтиране на системата за кошници 750

4.2.1 Монтиране на улей за модела с ширина 86 см 750 4.2.2 Монтиране на елементите за поддържане на чашите 750 4.2.3 Монтиране на вложката за готварски съд 751

4.3 Смяна на чекмеджето varioDrawer 752

4.3.1 Демонтиране на чекмеджето varioDrawer 752 4.3.2 Монтиране на чекмеджето varioDrawer 753

4.4 Смяна на пръскачките 754

4.4.1 Демонтиране на пръскачката 754 4.4.2 Монтиране на пръскачката 754

4.5 Смяна на филтрите 755

4.5.1 Демонтиране на филтрите 755 4.5.2 Монтиране на филтрите 755

4.6 Монтиране на главата на пръскачката 756

4.7 Смяна на захранващия кабел 757

4.7.1 Изключване на захранващия кабел 757 4.7.2 Свързване на захранващия кабел 757

4.8 Смяна на капака на отделението за препарат 758

4.8.1 Демонтиране на капака на отделението за препарат 758 4.8.2 Поставяне на пружината 758 4.8.3 Монтиране на капака на отделението за препарат 758

4.9 Смяна на капака на помпата за отпадъчна вода 759

4.9.1 Демонтаж на капака на помпата за отпадни води 759 4.9.2 Монтаж на капака на помпата за отпадни води 759

4.10 Смяна на страничния панел. 760

4.10.1 Демонтаж на страничния панел 760 4.10.2 Монтаж на страничния панел 761

4.11 Смяна на външната врата 762

4.11.1 Демонтаж на външната врата 762 4.11.2 Монтаж на външната врата 762

4.12 Смяна на контролния панел 764

4.12.1 Демонтаж на контролния панел 764 4.12.2 Монтаж на контролния панел 764

4.13 Закрепване на пружините на вратата 765

4.14 Смяна на панела за краката 767

4.14.1 Демонтаж на панела за краката 767 4.14.2 Монтаж на панела за краката 767

4.15 Смяна на основната плоча 768

4.15.1 Демонтаж на основната плоча 768 4.15.2 Монтаж на основната плоча 768

4.16 Смяна на преливния канал 769

4.16.1 Демонтаж на преливния улей 769 4.16.2 Монтаж на преливния канал 770

4.17 Смяна на вътрешната врата 772

4.17.1 Демонтаж на вътрешната врата 772 4.17.2 Монтаж на вътрешната врата 772

4.18 Смяна на пантата на вратата 773

4.18.1 Демонтаж на пантата на вратата 773 4.18.2 Монтаж на пантата на вратата 773

4.19 Смяна на уплътнението (долно) на вратата 775

4.19.1 Демонтаж на уплътнението на вратата 775 4.19.2 Монтаж на уплътнението на вратата 776

4.20 Смяна на уплътнението (горно) на вратата 777

4.20.1 Демонтаж на уплътнението на вратата 777 4.20.2 Монтаж на уплътнението на вратата 777

4.21 Смяна на лампата EmotionLight 778

4.21.1 Демонтаж на лампата EmotionLight 778 4.21.2 Монтаж на лампата EmotionLight 778

4.22 Смяна на лампата TimeLight 781

4.22.1 Демонтаж на лампата TimeLight 781 4.22.2 Монтаж на лампата TimeLight 781

4.23 Смяна на лампата Gap Illumination 782

4.23.1 Демонтаж на лампата Gap Illumination 782 4.23.2 Монтаж на лампата Gap Illumination 783

1.1 Важна информация

1.1.1 Приложимост

Тези инструкции за ремонт помагат на клиента сам да ремонтира уредите, в съответствие с приложимите норми за екологичен дизайн (от 03/2021).

Те съдържат информация относно начина на подмяна на специфични резервни части, включително предупреждения и опасности.

Ако имате въпроси, моля, свържете се с отдела за обслужване на клиенти. Поемаме отговорност за щети само ако инструкциите за ремонт са били напълно спазени.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на предупреждение са представени чрез символ и предупредителна дума. Предупредителната дума показва тежестта на опасността.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau deposul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau deposul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente usoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietàti.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които показват вида на опасността. В този документ са използвани следните символи за опасност:

Simbol de pericol Semnificatie
!	Mesaj de averizare general
	Pericol din cauza tensiunii eletrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Относно този документ

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-ternic
	Pericol din cauza radiajiei neionizante

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартен вид и структура.

Примерният уред показва предупреждение за опасност от токов удар поради части под напрежение. Споменава се необходимостта да се оцени опасността.

1.2.4 Общи символи

В този документ са използвани следните общи символи:

Simbol general Semnificatie
i	Identificare unei recomandari speciale (text și/sau grafică)
i	Identificare unei recomandari simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip in-structiv
	Identificarea sculelor necessitiesare
	Identificarea condiţijilor preliminare nece-sare
	Identificarea unei stâri (dacă..., apoi...)
	Identificarea unui rezultat
[Pornire]Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de série
Stare Identificarea unui text/unei ferestre afisate
	(pe ecranul aparatului)

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради части под напрежение!

• Грешки, възникнали по време на ремонт на електрически компоненти, могат да доведат до токов удар!
• Изключете уреда от захранването поне 60 секунди преди започване на работа.
• След ремонта е задължително извършването на проверка за безопасност съгласно VDE 0701 или съответните национални разпоредби.

Опасност от порязване поради остри ръбове!

Носете защитни ръкавици.

Опасност от смачкване по време на ремонт, поддръжка, отстраняване на неизправности и обслужване поради тежки и подвижни компоненти.

Носете защитни обувки. Закрепете тежките компоненти срещу падане. - Не подпирайте части от тялото си върху подвижни компоненти.

Опасност за безопасността/работата на уреда! Използвайте само оригинални резервни части. Опасност от повреда на чувствителни към електростатичен разряд (ESD) компоненти! - Не докосвайте модулите, включително връзките и проводниците.

Полезни инструменти и материали

Desemnare Detali li	imagini
Şurubelnită Torx T20 cu orificiu [00340764]	100 mm, pentru Şuruburi cu șlft de siguranță
Şurubelnită Torx T15	Lungime 80 mm
Şurubelnită plată Lamâ de 10 mm x 1,6 mm x 200 mm
Patent cu cioc [00340871]	Lungime: 200 mm, drept

Ремонт

4.1 Смяна на плота

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е напълно достъпен.

4.1.1 Демонтаж на плота

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете нагоре двете фиксиращи капачета под плота (2).

1. Повдигнете плота леко отпред (3).
2. Избутайте плота, като го отдалечите отзад (4).
3. Демонтирайте горната част.

4.1.2 Монтаж на плота

1. Застопорете задната част на плота в водачите, като използвате фиксиращите скоби (1).

1. Поставете таблета в улея (2).
2. Натиснете предната част на плота надолу, докато двете дръжки за захващане се фиксират с щракване (3).
3. Завийте обратно двата винта (4) (по избор).

Ремонт

4.2 Монтаж на системата за кошници

Изискване:

Съответната кошница е демонтирана от уреда.

4.2.1 Монтаж на улей за таблетки за модела с ширина 86 см

Специални инструменти:

Водач за таблетки [00614935] Скоба за поддържане на чаши [00618565]

1. Поставете улея за таблетки диагонално върху предната страна на кошницата.
2. Центрирайте отделението за събиране на таблетки и го фиксирайте с щракване.

4.2.2 Монтаж на скобата за поддържане на чаши

Специални инструменти:

Водач за таблетки [00614935] Скоба за поддържане на чаши [00618565]

Когато миете чаши, държачът за чаши може да се сгъне нагоре. Допълнителният ъгъл намалява натрупването на вода на дъното на чашите. В случай на чаши с дръжка, препоръчваме да оставите държача за чаши сгънат надолу. Ако горните кошници са оборудвани с опционална пластмасова вложка, тя трябва първо да се демонтира.

1. Извадете пластмасовата вложка.

1. Затегнете държача за чаши с щракване.

1. Сгънете държача нагоре.

Ремонт

1. Поставете съдовете за миене.

4.2.3 Монтаж на вложката за готварски съд Специални инструменти:

Водеща за табла [00614935] Държач за чаши [00618565]

Монтирайте вложката за готварски съд с крайните части, поставени под системата на кошницата.

Ремонт

4.3 Смяна на заключващия механизъм на varioDrawer

1. Сгънете капаците на чекмеджето навътре.

4.3.1 Демонтаж на заключващия механизъм на varioDrawer

1. Демонтирайте дръжката нагоре.
2. Натиснете страничните пластмасови вложки навън и ги натиснете нагоре, извън рамката.

Ремонт

1. Внимателно огънете водещите уши навън.

1. Издърпайте сгъваемите пръти от ушите.
2. Натиснете металната рамка отпред, като я свалите от опорите.

1. Натиснете металната рамка назад, като я извадите от водача.

4.3.2 Монтаж на чекмеджето varioDrawer

Монтирайте, като следвате процедурата за демонтаж в обратен ред.

Ремонт

4.4 Смяна на пръскащите рамена

4.4.1 Демонтаж на пръскащото рамо

1. Развийте горното пръскащо рамо (1) и го издърпайте надолу, за да го свалите (2).

1. Издърпайте долното пръскащо рамо надолу, за да го извадите.

4.4.2 Монтиране на пръскащото рамо

1. Поставете долното пръскащо рамо. То се фиксира на място с щракване.
2. Поставете горното пръскащо рамо и го завийте здраво на място.

Ремонт

4.5 Смяна на филтрите

4.5.1 Демонтаж на филтрите

1. Завъртете филтъра за едри частици обратно на часовниковата стрелка (1) и извадете филтриращата система (2).

Уверете се, че в събирателния съд за вода не попадат замърсявания.

1. Натиснете микрофилтъра надолу, за да го извадите.

4.5.2 Монтиране на филтрите

1. Сглобете отново филтриращата система.

Уверете се, че ограничителите на филтъра за едри частици се фиксират с щракване.

1. Поставете филтриращата система в уреда и завъртете филтъра за едри частици по посока на часовниковата стрелка.

Уверете се, че маркировките със стрелки съвпадат.

4.6 Монтаж на пръскащата глава

1. Отстранете горната кошница.
2. Поставете пръскащата глава в държача (1) и я завъртете надясно (2).

Пръскащата глава се фиксира на място с щракване.

4.7 Смяна на захранващия кабел

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредите са достъпни.

4.7.1 Изключване на захранващия кабел

Движете щепсела на захранващия кабел внимателно нагоре и надолу и го издърпайте от мрежовия контакт.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Претоварване на мрежовата връзка

Опасност от пожар

Вкарайте захранващия кабел плътно, докато чуете щракване.

• Вкарайте щепсела на захранващия кабел в електрическия контакт, докато чуете как щепселът се фиксира с щракване.

Ремонт

4.8 Смяна на капака на отделението за перилен препарат

Може да се използва малка отвертка като лост.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Вратата е отворена. Капакът на отделението за перилен препарат е отворен.

4.8.1 Демонтаж на капака на отделението за перилен препарат

1. Плъзнете капака на отделението за перилен препарат навътре с 5 mm.
2. С движение, подобно на лост, повдигнете долната част на капака на отделението за перилен препарат от водещите релси и издърпайте горната част на капака на отделението за перилен препарат от водещите релси.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Вкарайте дългия край на пружината в отвора за монтаж на дозиращото устройство (1).

1. Вкарайте късия край на пружината в отвора за монтаж на капака на отделението за перилен препарат (2).
2. Натиснете капака в дозиращото устройство (3).

4.8.3 Монтаж на капака на отделението за препарат

1. Поставете капака на отделението за препарат на 5 mm преди напълно описаната позиция в направляващите канали от едната страна. Прилагайки лека сила, натиснете противоположната страна в направляващите канали.
2. Проверете функционирането на капака на отделението за препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадъчна вода

Изискване:

Кошницата е демонтирана. Филтрите са извадени.

4.9.1 Демонтаж на капака на помпата за отпадъчна вода

1. Източете цялата вода.

Използвайте гъба, ако е необходимо.

1. Откачете капака на помпата с помощта на лъжица и го хванете за напречното ребро.

1. Повдигнете капака на помпата, наклонен навътре, и го извадете.

4.9.2 Монтаж на капака на помпата за отпадъчна вода

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата се фиксира в позиция с щракване.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредите са достъпни. За вградени уреди: плотът е демонтиран. → 749

4.10.1 Демонтаж на страничния панел

1. Развийте винтовете на страничния панел (1).

Фиг.1: Вграден уред

1. Наклонете леко страничния панел навън, отгоре (2).
2. Спуснете страничния панел и го извадете от долния жлеб (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в долния жлеб (1).

Фиг.2: Вграден уред

1. Притиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването.

4.11.1 Демонтаж на външната врата

Развийте само винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Развийте четирите винта.

3

Задръжте вратата, като я хванете от едната страна.

Развийте двата винта.

4.11.2 Монтаж на външната врата

Ремонт

Изискване:

Текстилната изолация е поставена правилно и закрепена от вътрешната страна на външната врата. Пантите са вкарани във външната врата. 1. Затворете вътрешната врата, без да я бутате до крайно затворено положение. 2. Натиснете външната врата нагоре, под контролния панел (1).

1. Притиснете външната врата към вътрешната врата и я задръжте в това положение (2).

4

Затегнете, като държите от една страна.

Отворете вратата и я закрепете с два винта (метални винтове 4 x 11 mm).

1. Закрепете външната врата с четири винта (метални винтове 4 x 11 mm).

Ремонт

4.12 Смяна на контролния панел

Ако модул за управление е дефектен, трябва да се смени целият контролен панел.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Външната врата е демонтирана (напълно вграден/вграден).

4.12.1 Демонтаж на контролния панел

1. Разкачете електрическите връзки от контролния панел и от долния сензор на функцията за пране (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Осигурете контролния панел, за да предотвратите падането му (задръжте го с ръка).
4. Разглобете шестте винта.

1. Извадете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове с размери 4 x 16 mm.

Монтирайте, като следвате процедурата за разглобяване в обратен ред.

Ремонт

4.13 Фиксиране на пружините на вратата

1. Извадете капака на водача на въжето.

2.1. Отворете вратата леко (1).

1. Фиксирайте в долния жлеб (2).
2. Затворете бавно вратата (3).

Системата на въжето се фиксира автоматично към пантата на вратата.

Ремонт

3.1. Затворете вратата (4).

1. Преместете канала назад и освободете пантата на вратата (5). 3. Отворете вратата (6).

1. Повторете процеса от другата страна на уреда.

Ремонт

4.14 Смяна на цокъла

Краката са идентични и могат да се разменят.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Външната врата е демонтирана (напълно вграден/вградена).

4.14.1 Демонтаж на цокъла

1

Демонтаж с внимание. Ако цокълът се разхлаби отстрани и се демонтира, двете скоби могат да се счупят. Ако една скоба е повредена, страната може да се смени, тъй като скобите са идентични.

Препоръчително е да поставите нещо под уреда отпред отстрани, за да облекчите напрежението върху цокъла и краката на уреда.

1. Вкарайте отвертка в водачите (1) и освободете системите за захващане, като натиснете надолу.

1. Повдигнете панела.
2. Demонтирайте предните крака (1).

4.14.2 Монтаж на панела на краката

1. Поставете краката.
2. Прикрепете панела на краката към горната част (1) и натиснете надолу, докато щракне на място (2).

Ремонт

4.15 Смяна на основната плоча

Основната плоча се намира в долната част на предната страна.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Мебелната плоча (по избор) е демонтирана. Външната врата е демонтирана. Външната врата е демонтирана (напълно вграден/вграден). Панелът на краката е демонтиран (по избор). → 767

4.15.1 Демонтаж на основната плоча

1. Развийте двата винта (1).

1. Разкачете фиксиращите елементи (2).
2. Наклонете внимателно основната плоча напред (1).

4.

В зависимост от модела, конекторът EmotionLight все още е закрепен към основата.

Освободете конектора от фиксиращите езичета, като го издърпате назад (по избор) (2).

4.15.2 Монтаж на основната плоча

Монтирайте основната плоча, като следвате процедурата в обратен ред.

Ремонт

4.16 Смяна на преливния канал

Преливният канал се намира в долната предна част на уреда.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Мебелната плоча е демонтирана (по избор). Външната врата е демонтирана. Цокълът е демонтиран (по избор). Основната плоча е демонтирана.

4.16.1 Демонтаж на преливния канал

Отпадъчна вода

При демонтаж на дренажния маркуч може да изтече отпадъчна вода. Съберете водата или я отстранете от основната тава с помощта на спринцовка за изсмукване.

1. Освободете от захващащия механизъм в горната част (1, 2).

1. Освободете закрепващия елемент от горната част.

3.1. Вкарайте отвертката под металната скоба (1).

1. Освободете металната скоба (2).

Ремонт

1. Повдигнете преливния канал.

4.16.2 Монтаж на преливния канал

Щети от вода поради неправилен монтаж на преливния канал! Поставете правилно преливния канал в долната част, в водача на долния жлеб. Закрепете правилно преливния канал отгоре чрез системата за захващане с щракване.

1. Позиционирайте преливния канал (1).
2. Преместете преливния канал в уплътнението (2).
3. Натиснете преливния канал в водача на уплътнението (3).
4. Вкарайте внимателно преливния канал (4).
5. Закрепете преливния канал със скобата (5).

Ремонт

1. Проверете монтажа от лявата страна и от дясната страна. 3. Уверете се, че закрепването е стабилно.

1. Закрепете металната скоба от лявата страна и от дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването.

4.17.1 Демонтаж на вътрешната врата

1. Развийте винтовете (1). 2. Демонтирайте вътрешната врата, като я повдигнете нагоре. (2).

4.17.2 Монтаж на вътрешната врата

1. Обърнете уплътнението на вратата отпред.
2. Преместете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Обърнете уплътнението на вратата нагоре. Страничните части са ориентирани нагоре.
5. Преместете пантата на вратата нагоре.
6. Закрепете пантата на вратата с винтове.
7. Позиционирайте вътрешната врата върху пантата на вратата.
8. Закрепете вътрешната врата с винтове.

Ремонт

4.18 Смяна на пантата на вратата

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредите са достъпни. Страничният панел е демонтиран. →760 Външната врата е демонтирана. Вътрешната врата е демонтирана. Контролният панел е демонтиран. →764 Пружините на вратата са фиксирани. →765 Панелът за крака е демонтиран. →767 Основната плоча е демонтирана. →768 Преливният улей е демонтиран. →769

4.18.1 Демонтаж на пантата на вратата

1. Разкачете захващащата кука с помощта на отвертка (1).
2. Натиснете пантата на вратата напред (2).

1. Разкачете заземителната връзка на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата върху уреда (1).
2. Преместете пантата надолу (2), докато се фиксира в позиция върху уреда.

2.

Липсващо заземяване може да доведе до появата на мрежов потенциал върху уреда.

Свържете заземяването.

Ремонт

4.19 Смяна на уплътнението (долно) на вратата

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Основната плоча е демонтирана. — 768 Панелът за крака е демонтиран (по избор). — 767 Пружините на вратата са извадени. Контролният панел е демонтиран. Кабелният държател от дясната страна е демонтиран.

4.19.1 Демонтаж на уплътнението на вратата

1. Отстранете двата задържащи елемента от долното уплътнение на вратата (1, 2).

2. Откачете преливния улей.

1. Повдигнете преливния улей.

Ремонт

1. Отстранете двете долни уплътнения на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителните капачки отляво и отдясно на уплътнителната шина, на която се намира уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителната клапа във вътрешната врата.
2. Фиксирайте уплътнението на вратата с двата задържащи елемента.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването.

4.20.1 Демонтаж на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Уплътнението на вратата трябва да се отреже на правилната дължина, преди да се монтира. Тази дължина е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящото уплътнение на вратата.
2. Осигурете правилната позиция за монтаж на уплътнителния профил.

1. Бялата точка трябва да е на същото ниво като лентата на основата на уплътнението.

4

Уплътнението не трябва да образува вълни или да е опънато в ъглите. Уплътнението е срязано диагонално в краищата и наклонено в предната част на дъното на контейнера.

Поставете края на уплътнението, насочен директно към предната част, под вътрешната врата. Уплътнението трябва да бъде поставено възможно най-далеч от страничната част на контейнера.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на лампата EmotionLight

Лампата EmotionLight се намира в предната външна част, горе, на резервоара за вода.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредите са достъпни. Плотът е демонтиран (по избор). Десният страничен панел е демонтиран (по избор).→760

4.21.1 Демонтаж на лампата EmotionLight

1. Откачете захващащата скоба от задната страна (1).

1. Издърпайте държача нагоре (2).
2. Издърпайте щепсела от конектора (долу вдясно, на предната страна на уреда).
3. Разкачете електрическата връзка на захранващия модул.

1. Демонтирайте лампата EmotionLight от уреда.

4.21.2 Монтаж на лампата EmotionLight

1. Поставете държача в рамката на резервоара за изплакване (1).

Ремонт

1. Закачете захващащата скоба (2).

3.

ВНИМАНИЕ!

Неправилен монтаж!

Повреда на кабела в зоната на пантата на вратата.

Монтирайте кабела в зоната на пантата на вратата (между панела и резервоара) така, че да не може да бъде повреден от подвижните компоненти.

Монтирайте кабела от долната дясна страна.

Ремонт

Фиг. 3: Плосък кабел 4. Поставете щепсела.

Ремонт

4.22 Смяна на лампата TimeLight

Сменяйте лампата TimeLight само като цяла част. Модулът TimeLight е закрепен на задната страна на основната платка.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Панелът за крака е демонтиран.→767 Основната платка е демонтирана и обърната.→768

4.22.1 Демонтаж на лампата TimeLight

1. Огънете леко скобите (1) навън.

1. Издърпайте модула TimeLight нагоре, като го извадите от водача (2).

4.22.2 Монтаж на лампата TimeLight

1. Огънете скобите (1) отново на място.

1. Натиснете модула TimeLight във водача (2).
2. Свържете електрическите връзки.

Ремонт

4.23 Смяна на лампата Gap Illumination

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външната врата е разглобена. Оперативният панел е демонтиран.

4.23.1 Демонтаж на лампата Gap Illumination

1. Разхлабете крепежния елемент (1).
2. Отстранете електрическите връзки от оперативния модул (2).

2.1. Разкачете крепежната кука от задната страна (1). 2. Демонтирайте нишката на лампата (2).

Ремонт

3.1. Разкачете крепежната кука (1).

1. Повдигнете печатната платка с нейната опора и я извадете от рамката на оперативния модул (2).

4.23.2 Монтаж на лампата Gap Illumination

1. Поставете платката в рамката на модула за управление.

1. Затегнете, докато чуете щракване.

1. Поставете крушката и я затегнете, докато чуете щракване.

1. Свържете кабела към модула за управление.

Бележки за ремонт - Съдомиялна машина

Относно този документ 786

1.1 Важна информация 786

1.1.1 Предназначение 786 1.2 Обяснение на символите 786 1.2.1 Нива на опасност 786 1.2.2 Символи, обозначаващи рискове 786 1.2.3 Структура на предупрежденията 787 1.2.4 Общи символи 787

Безопасност 788

2.1 Общи указания за безопасност 788

2.1.1 Всички домакински уреди 788

Инструменти и помощни средства 789

Ремонт 790

4.1 Смяна на работната повърхност 790

4.1.1 Отстраняване на работната повърхност 790 4.1.2 Монтаж на работната повърхност 790

4.2 Инсталация на системата за коси 791

4.2.1 Монтаж на дръжката в модел с размери 86 см 791 4.2.2 Монтаж на дръжката за държане на чаши 791 4.2.3 Монтаж на вложката за пара 792

4.3 Смяна на чекмеджето varioDrawer 793

4.3.1 Изваждане на чекмеджето varioDrawer 793 4.3.2 Монтаж на чекмеджето varioDrawer 794

4.4 Смяна на разпръскващите рамена 795

4.4.1 Отстраняване на разпръскващото рамо 795 4.4.2 Монтаж на разпръскващото рамо 795

4.5 Смяна на филтрите 796

4.5.1 Отстраняване на филтъра 796 4.5.2 Монтаж на филтрите 796

4.6 Монтаж на разпръскващата глава върху тавата за печене 797

4.7 Смяна на електрическия кабел 798

4.7.1 Отстраняване на електрическия кабел 798 4.7.2 Свързване на електрическия кабел 798

4.8 Смяна на капака на препарата 799

4.8.1 Отстраняване на капака на препарата 799 4.8.2 Поставяне на пружината 799 4.8.3 Монтаж на капака на препарата 799

4.9 Смяна на капачето на помпата за отпадъчна вода 800

4.9.1 Отстраняване на капачето на помпата за отпадъчна вода 800 4.9.2 Монтаж на капачето на помпата за отпадъчна вода 800

4.10 Смяна на страничния панел 801

4.10.1 Отстраняване на страничния панел 801 4.10.2 Монтаж на страничния панел 802

4.11 Смяна на външните врати 803

4.11.1 Отстраняване на външните врати 803 4.11.2 Монтаж на външните врати 803

4.12 Смяна на контролния панел 805

4.12.1 Отстраняване на контролния панел 805 4.12.2 Монтаж на контролния панел 805

4.13 Осигуряване на пружините на вратите 806

4.14 Смяна на долния панел 808

4.14.1 Отстраняване на долния панел 808 4.14.2 Монтаж на долния панел 808

4.15 Смяна на платката на гнездото в основата 809

4.15.1 Отстраняване на платката на гнездото в основата 809 4.15.2 Монтаж на платката на гнездото в основата 809

4.16 Смяна на преливния канал 810

4.16.1 Отстраняване на преливния канал 810 4.16.2 Монтаж на преливния канал 811

4.17 Смяна на вътрешните врати 813

4.17.1 Отстраняване на вътрешните врати 813 4.17.2 Монтаж на вътрешните врати 813

4.18 Смяна на пантата на вратата 814

4.18.1 Отстраняване на пантата на вратата 814 4.18.2 Монтаж на пантата на вратата 814

4.19 Смяна на (долното) уплътнение на вратата 816

4.19.1 Отстраняване на уплътнението на вратата 816 4.19.2 Монтаж на уплътнението на вратата 817

4.20 Смяна на (горното) уплътнение на вратата 818

4.20.1 Отстраняване на уплътнението на вратата 818 4.20.2 Монтаж на уплътнението на вратата 818

Бележки за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 819

4.21.1 Отстраняване на осветлението EmotionLight 819 4.21.2 Монтаж на осветлението EmotionLight 819

4.22 Смяна на TimeLight 822

4.22.1 Отстраняване на TimeLight 822 4.22.2 Монтаж на TimeLight 822

4.23 Смяна на Gap illumination 823

4.23.1 Отстраняване на Gap illumination 823 4.23.2 Монтаж на Gap illumination 824

1.1 Важна информация

1.1.1 Цел

Тези инструкции за ремонт помагат на потребителя при самостоятелен ремонт на уреди съгласно регламента за екопроектиране (от март 2021 г.).

Те съдържат информация за подмяната на определени резервни части, включително предупреждения за рискове.

Ако имате въпроси, свържете се с нашата служба за клиенти. Носим отговорност за щети само ако инструкциите са били спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивото на предупреждение съдържа символ и сигнална дума. Сигналната дума показва степента на опасност.

Üroveñ varovania Význam
ANEBEZPECENSTVO	Následkom nereštektovania varovného hlásenia je umtie alebo vázne zranenia.
VAROVANIE	Mоžnám následkom nereštektovania va-rovného hlásenia je umtie alebo vázne zranenia.
UPOZORNENIE	Mоžnám následkom nereštektovania va-rovného hlásenia su mieme zranenia.
POZORI	Mоžnám následkom nereštektovania va-rovného hlásenia je poškodenie majetku.

Таблица 1: Нива на опасност

1.2.2 Символи, обозначаващи рискове

Символите, обозначаващи рискове, са символни изображения, които показват вида на опасността.

В този документ се използват следните символи, обозначаващи рискове:

Symbol označujúci riziko Význam
!	Věobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napálím
	Nebezpečenstvo vybuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

За този документ

Symbol označujúci riziko Význam
	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým polom
	Nebezpečenstvo v súvislosti s neionizuji-cou radiaciou

Таблица 2: Символи, обозначаващи рискове

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартен вид и стандартна структура.


NEBEZPEČENSTVO Druh a zdroj nebepezcenstval Možné náslédky pri ignorovani nebepezcenstva/varovania. Opatrenia a zákazy na zabrànenie nebepezcenstvu.

Следващият пример илюстрира предупреждение за опасност от токов удар при допир до части под напрежение. Посочена е мярка за предотвратяване на опасността.


NEBEZPEČENSTVO Nebezpečenstvo Úrazu elektrickým prudom pri dotyku s Čast'am pod napatím! Umtie v dösledku zásahu elektrickým prudom Odpojte spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom opráv.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Vseob. symbol Význam
i	Označenie špecialnéhoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Vseob. symbol Význam
Označenie prepojenia na videonávod
Označenie požadovaných nastrojov
Označenie požadovaných podmienok
Označenie podmienky (ak ..., potom ...)
Označenie vysledku
Spustenie Označenie klávesu alebo tlacidla
[00123456] Označenie Čísla materílu
Stav Označenie zobrazeného textu/okna (na displeji spotrebíča)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар при допир до части под напрежение!

Грешки при ремонт на електрически компоненти могат да причинят токов удар! – Изключете уреда от електрическата мрежа поне 60 секунди преди започване на работа. – След ремонта извършете тест за безопасност в съответствие с разпоредбите VDE 0701 или с местните разпоредби.

Опасност от нараняване върху остри ръбове!

Носете защитни ръкавици.

Опасност от натъртване по време на ремонт, поддръжка, отстраняване на неизправности и обслужване на тежки и движещи се компоненти.

Носете защитни обувки. Осигурете тежките компоненти срещу падане. – Не поставяйте крайници в движещи се компоненти.

Опасност от нарушаване на безопасността/функционалността на уреда! Използвайте само оригинални резервни части. Опасност от повреда на електростатично чувствителни компоненти (ESD)! Не докосвайте модулите, включително съединителите и проводниците.

Инструменти и помощни средства

Oznacenie Detaily $nímky
Skrutkovač Torx T20 s otvorom [00340764]	100 mm, pre skrutky s bezpeč-nostnám Čapom
Skrutkovač Torx T15	Dlžka 80 mm
Plochý skrutkovač Čepef 10 mm x 1,6 mm x 200 mm	①
Kliešte Špicate [00340871]	Dlžka: 200 mm, rovné

Ремонт

4.1 Смяна на работния плот

Изискване:

Уредът е изключен от електрическото захранване. Уредът е свободно достъпен.

4.1.1 Сваляне на работния плот

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете двете фиксиращи пластини под работния плот нагоре (2).

1. Отпред леко повдигнете работния плот (3).
2. Избутайте работния плот назад (4).
3. Отстранете работния плот.

4.1.2 Монтаж на работния плот

1. Застопорете задната част на работния плот в водачите с помощта на ограничителите (1).

1. Избутайте работния плот напред (2).
2. Натиснете предната част на работния плот надолу, докато фиксиращите лостове щракнат чуваемо на мястото си (3).
3. След това затегнете двата винта (4) (по избор).

Ремонт

4.2 Инсталиране на системата за съдове

Изискване: Съответната кошница е отстранена от уреда.

4.2.1 Монтаж на дръжката в модела с размер 86 см

Специални инструменти:

Процедура [00614935] Държач за чаши [00618565] 1. Поставете дръжката диагонално в предната част на кошницата. 2. Изравнете и щракнете държача на мястото му.

4.2.2 Монтаж на държача за чаши

Специални инструменти:

Процедура [00614935] Държач за чаши [00618565]

При миене на чаши държачът за чаши може да се сгъне. При определен наклон се намалява задържането на вода в долната част на чашите. В случай на високи чаши препоръчваме да оставите държача за чаши сгънат. Ако в горната кошница има допълнителна пластмасова вложка, тя трябва първо да се извади.

1. Извадете пластмасовата вложка.

1. Щракнете държача за чаши на мястото му.

1. Сгънете държача.

Ремонт

1. Поставете предметите за измиване.

4.2.3 Монтаж на вложката за пара

Специални инструменти:

Процедура [00614935] Дръжка за задържане на чаши [00618565]

Притиснете вложката за пара с крайните части под системата за кошници.

Ремонт

4.3 Смяна на чекмеджето varioDrawer

4.3.1 Изваждане на чекмеджето varioDrawer

1. Огънете капака на дръжката навътре.

1. Отстранете дръжката нагоре.
2. Натиснете пластмасовите странични вложки навън и ги избутайте нагоре от рамката.

Ремонт

1. Opatно огънете водещите дръжки навън.

5. Извадете сгъваемите телове от държачите.

1. Издърпайте металната рамка отпред от дръжките.

1. Издърпайте металната рамка отзад от водача.

4.3.2 Монтаж на чекмеджето varioDrawer

При монтажа спазвайте обратния ред на стъпките от демонтажа.

Ремонт

4.4 Смяна на разпръскващите рамена

4.4.1 Сваляне на разпръскващото рамо

1. Развийте горното разпръскващо рамо (1) и го издърпайте надолу, за да го извадите (2).

1. Издърпайте долното разпръскващо рамо надолу, за да го извадите.

4.4.2 Монтаж на разпръскващото рамо

1. Поставете долното разпръскващо рамо. То ще щракне на мястото си.
2. Поставете горното разпръскващо рамо и го завийте здраво на мястото му.

Ремонт

4.5 Смяна на филтрите

4.5.1 Сваляне на филтъра

1. Завъртете филтъра за едри замърсявания обратно на часовниковата стрелка (1) и извадете филтриращата система (2).

Проверете дали в отделението за отпадъци не е паднал чужд предмет.

1. Издърпайте микрофилтъра, за да го извадите.

4.5.2 Монтаж на филтрите

1. Сглобете отново филтриращата система. Уверете се, че фиксиращите издатъци на филтъра за едри замърсявания са щракнали на мястото си.
2. Поставете филтриращата система в уреда и завъртете филтъра за едри замърсявания по посока на часовниковата стрелка. Уверете се, че маркировките съвпадат.

Ремонт

4.6 Монтаж на пръскащата глава за тавата за печене

1. Извадете горната кошница.
2. Поставете пръскащата глава за тавата за печене в държача (1) и я завъртете надясно (2).

Пръскащата глава за тавата за печене щраква на мястото си.

Ремонт

4.7 Смяна на електрическия кабел

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водопровода. Уредът е свободно достъпен.

4.7.1 Изключване на електрическия кабел

Хванете внимателно щепсела на електрическия кабел и го издърпайте нагоре и надолу, след което го извадете от контакта.

4.7.2 Свързване на електрическия кабел

ВНИМАНИЕ!

Прегряване на главното свързване! Опасност от пожар. Поставете плътно електрическия кабел, така че да щракне.

Поставете щепсела на електрическия кабел в контакта, докато чуете, че щепселът щраква на мястото си.

Ремонт

4.8 Смяна на капака на дозатора за препарат

За да го отворите, можете да използвате малка отвертка.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водопровода. Вратичката е отворена. Капакът на дозатора за препарат е отворен.

4.8.1 Отстраняване на капака на дозатора за перилен препарат

1. Преместете капака на дозатора за перилен препарат с 5 mm.
2. Издърпайте капака на дозатора за перилен препарат от долната страна навън от водещите релси и след това издърпайте капака на дозатора за перилен препарат от горната страна навън от водещите релси.
3. Извадете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в отвора на дозатора (1).

1. Поставете късия край на пружината в отвора на капака на дозатора за перилен препарат (2).
2. Поставете капака в дозатора (3).

4.8.3 Монтаж на капака на дозатора за перилен препарат

1. Поставете капака на дозатора за перилен препарат на 5 mm преди пълното отваряне във водещите релси отстрани. С леко усилие завъртете противоположната страна във водещите релси.
2. Проверете функцията на капака на дозатора за перилен препарат.

Ремонт

4.9 Смяна на капачката на помпата за отпадъчна вода

Изискване:

Кошът е изваден. Филтрите са извадени. → 796

4.9.1 Отстраняване на капака на помпата за отпадни води

1. Отстранете цялата вода, ако е необходимо.
2. С помощта на лъжица изкълчете капака на помпата и го хванете за напречната част.

1. Повдигнете капака на помпата отстрани навътре и го извадете.

4.9.2 Монтаж на капака на помпата за отпадни води

Поставете капака на помпата (1) и натиснете надолу (2).

Капакът на помпата ще щракне на мястото си.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Свободностоящ уред: Работната повърхност е отстранена. → 790

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фиг. 1: Напълно вграден

1. Наклонете страничния панел в горната част леко навън (2).
2. След това спуснете страничния панел надолу и го издърпайте от основната рамка (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в основната рамка (1).

Фиг. 2: Интегрирани линии

1. Издърпайте страничния панел към уреда (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външните врати

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външните врати

Просто извадете винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3

Застенете вратичката и я придържайте от едната страна.

Отстранете двата винта.

4.11.2 Монтаж на външните вратички

Ремонт

Изискване:

Изолацията е поставена и закрепена правилно от вътрешната страна на външните вратички. Пантите са поставени във външните вратички. 1. Затворете вътрешните вратички, така че да не започнат... 2. Натиснете външните вратички нагоре под контролния панел (1).

1. Натиснете външните вратички към вътрешните вратички и ги придържайте (2).

4.

Застенете вратичката и я придържайте от едната страна.

Отворете вратичката и я застенете с помощта на два винта (метални винтове 4 x 11 мм).

1. Застенете външните вратички с помощта на четири винта (метални винтове 4 x 11 мм).

Ремонт

4.12 Смяна на контролния панел

Ако контролният модул е повреден, трябва да се смени целият контролен панел.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външните врати са свалени. Външните врати са свалени (напълно вградени/вградени).

4.12.1 Сваляне на контролния панел

1. Разкачете електрическите връзки от контролния панел и долния сензор за помощно изплакване (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Уверете се, че контролният панел няма да падне (го придържайте).
4. Отстранете шестте винта.

1. Свалете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4× 16mm

При монтажа следвайте обратния ред на стъпките за демонтаж.

Ремонт

4.13 Закрепване на пружините на вратичките

1. Извадете водача на кабела.

2.1. Леко отворете вратичките (1).

1. Затегнете в жлеба на основната рамка (2).
2. Бавно затворете вратичките (3).

Кабелната система автоматично се свързва към пантата на вратичката.

Ремонт

3.1. Леко затворете вратичките (4).

1. Преместете жлеба назад и освободете пантата на вратичката (5). 3. Отворете вратичките (6).

1. Повторете процеса от другата страна на уреда.

Ремонт

4.14 Смяна на долния панел

Петите са идентични и могат да се разменят.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външните врати са свалени. Външните врати са свалени (напълно вградени/вградени).

4.14.1 Отстраняване на долния панел

1.

Неправилно отстраняване. Ако долният панел се разхлаби отстрани и се отстрани, двете монтажни плочи могат да се счупят. Ако една монтажна плоча е повредена, страничната част може да се смени, тъй като монтажните плочи са идентични. Препоръчваме да поставите нещо под уреда от предната страна, за да облекчите тежестта на долния панел с крачетата.

1. Достатъчно е да завъртите водещия лист (1) с помощта на отвертка и да освободите закопчалката, като натиснете надолу.

1. Повдигнете панела.
2. Отстранете крачетата, като ги издърпате напред (1).

4.14.2 Монтаж на долния панел

1. Поставете крачетата.
2. Свържете долния панел от горната страна (1) и натиснете надолу, докато чуете щракване на мястото му (2).

Ремонт

4.15 Смяна на гнездото в основата

Дъската на чекмеджето в основата се намира в долната част отпред.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Целият плот (по избор) е отстранен. Външните врати са отстранени. Външните врати са отстранени (напълно интегрирани/интегрирани). Долният панел (по избор) е отстранен. → 808

4.15.1 Отстраняване на дъската на чекмеджето в основата

1. Отстранете двата винта (1).

1. Разкачете фиксиращите елементи (2).
2. Внимателно наклонете дъската на чекмеджето в основата напред (1).

4.

В зависимост от модела на серията, щепселът за EmotionLight все още е закрепен към основата.

Освободете щепсела от скобата и го издърпайте назад (по избор) (2).

4.15.2 Монтаж на дъската на чекмеджето в основата

• При монтажа на дъската на чекмеджето в основата следвайте реда, обратен на демонтажа.

Ремонт

4.16 Смяна на преливния канал

Преливният канал се намира в долната предна част на уреда.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Цялата мебел е отстранена (по избор). Външните врати са отстранени. Долният панел (по избор) е отстранен. → 808 Плочата на цокъла е отстранена. → 809

4.16.1 Отстраняване на преливния канал

Остатъчна вода

Когато се отстрани дренажният маркуч, може да изтече остатъчна вода. Съберете водата или я отстранете от основата с помощта на спринцовка.

1. Изкълчете задържащия механизъм нагоре (1, 2).

1. Освободете задържащия елемент отгоре.

3.1. Поставете отвертка под металната скоба (1).

1. Внимателно освободете металната пружина (2).

Ремонт

1. Повдигнете преливния канал.

4.16.2 Монтаж на преливния канал

Щети от вода поради неправилен монтаж на преливния канал! Поставете правилно преливния канал в водача на основата. Застопорете преливния канал отдясно на мястото му.

1. Поставете преходния кабел (1).
2. Прокарайте преходния кабел през уплътнението (2).
3. Натиснете преходния кабел в направляващата на уплътнението (3). 4. Поставете преходния кабел (4) точно.
4. Щракнете преходния кабел (5).

Ремонт

1. Проверете монтажа от дясната и лявата страна. 3. Проверете стабилното положение.

1. Щракнете металните скоби от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешните врати

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.17.1 Сваляне на вътрешните врати

1. Отстранете винтовете (1).
2. Отстранете вътрешната врата нагоре (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешната врата върху пантата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтаж на вътрешната врата

1. Сгънете уплътнението на вратата напред.
2. Поставете вътрешната врата зад уплътнението.
3. Затворете вътрешната врата.
4. Сгънете уплътнението на вратата надолу. Страничните части сочат надолу.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничният панел е свален. → 801 Външната врата е свалена. Вътрешната врата е свалена. Контролният панел е свален. → 805 Пружината на вратата е закрепена. → 806 Долният панел е свален. → 808 Плочата на чекмеджето е свалена. → 809 Преливният канал е свален. → 810

4.18.1 Сваляне на пантата на вратата

1. Освободете захващащата кука с помощта на отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Освободете заземителната връзка на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

ОПАСНОСТ

Опасност от нараняване с електрически ток при допир с части под напрежение! Опасност за живота поради електрически удар в случай на неправилен ремонт.

Електрическите части трябва да се ремонтират от квалифициран електротехник. - След ремонта осигурете извършването на проверка за безопасност съгласно VDE 0701 или местните разпоредби.

Ремонт

1. Поставете пантата върху уреда (1).
2. Предполага се, че завесата надолу (2), за да се захване в консуматора.

2.

Липсващата заземителна връзка може да предизвика електрическо напрежение върху вратичката.

Създайте заземителна връзка.

Ремонт

4.19 Смяна на (долното) уплътнение на вратичката

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външната вратичка е свалена. Плочата на основата на чекмеджето е свалена. →809 Долният панел (по избор) е свален. →808 Пружините на вратичката са отстранени. Контролният панел е свален. Държачът на кабелния колан долу вдясно е отстранен.

4.19.1 Сваляне на уплътнението на вратичката

1. От долното уплътнение на вратичката развийте двата държателя (1,2).

1. Разкачете преливния канал.

1. Повдигнете преливния зъб.

Ремонт

1. От вътрешната вратичка развийте долното уплътнение на вратичката.

4.19.2 Монтаж на уплътнението на вратичката

1. Поставете уплътнителния капак с уплътнението на вратичката от лявата и дясната страна в жлеба за уплътнението.

1. Поставете уплътнението на вратата заедно със затварящата клапа във вътрешната врата.
2. Закрепете уплътнението на вратата с помощта на две задържащи скоби.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.20.1 Сваляне на уплътнението на вратата

От вътрешната рамка развийте уплътнението на вратата.

4.20.2 Монтаж на уплътнението на вратата

Уплътнението на вратата трябва да се отреже на правилната дължина преди монтажа. Това е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Подгответе входното уплътнение на вратата.
2. Осигурете правилната монтажна позиция на профила на уплътнението.

1. Бялата точка трябва да е на нивото на държача на уплътнителната лента.

4

Уплътнението не трябва да е набръчкано или опънато в ъглите. Уплътнението се отрязва в края по диагонал и се вкарва в долната част на съда отпред.

Поставете края на уплътнението право в продукта под вътрешната врата. Уплътнението трябва да опира в страната на съда възможно най-плътно.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира отпред във външната част на резервоара за изплакване.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Работната повърхност е отстранена (по избор). Панелът от дясната страна е отстранен (по избор).→801

4.21.1 Отстраняване на осветлението EmotionLight

1. Разкачете скобата отзад (1).

1. Отстранете дръжката нагоре (2).
2. Разкачете щепсела от конектора (долу вдясно на предната страна на уреда).
3. Отстранете електрическата връзка от електрическия модул.

1. Извадете EmotionLight от уреда.

4.21.2 Монтаж на осветлението EmotionLight

1. Поставете дръжката в рамката на изплакващия резервоар (1).

Ремонт

1. Използвайте скобата (2).

3

ВНИМАНИЕ! Неправилен монтаж! Повреда на кабела в областта на пантата на вратата. Монтирайте кабела в областта около пантата на вратата (между пантата на плочата и изплакващия резервоар), така че да не може да бъде повреден от движещи се части.

Монтирайте кабела долу вдясно.

Ремонт

Фиг. 3: Кабелни зони. 4. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight

TimeLight се сменя само като цял модул. Модулът TimeLight е закрепен към задната част на основната платка.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Долният панел е свален. → 808 Плъзгащата се основа е свалена и завъртяна. → 809

4.22.1 Отстраняване на TimeLight

1. Огънете леко задържащите скоби (1) навън.

1. Издърпайте модула TimeLight нагоре и навън от водача (2).

4.22.2 Монтаж на TimeLight

1. Огънете отново задържащите скоби (1) навътре.

1. Поставете модула TimeLight във водача (2).
2. Създайте електрическата връзка.

Ремонт

4.23 Смяна на Gap illumination

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външните врати са изключени. Контролният панел е свален.

4.23.1 Отстраняване на Gap illumination

1. Разкачете скобата (1).
2. Отстранете електрическата връзка от контролния модул (2).

2.1. Откачете задната скоба (1).

1. Отстранете оптичното влакно (2).

Ремонт

3.1. Откачете захващащата кука (1).

1. Повдигнете платката с държача и я извадете от рамката на контролния модул (2).

4.23.2 Монтаж на осветлението на процепа

1. Поставете държача на платката в рамката на контролния модул.

2. Затегнете го, докато щракне.

1. Монтирайте оптичното влакно и го затегнете, докато щракне.

1. Свържете кабела към контролния модул.

Указания за ремонт - Съдомиялна машина

Във връзка с този документ 827

1.1 Важна информация 827

1.1.1 Имена 827 1.2 Обяснение на символите 827 1.2.1 Степени на опасност 827 1.2.2 Символи за опасност 827 1.2.3 Структура на предупрежденията 828 1.2.4 Общи символи 828

Безопасност 829

2.1 Общи указания за безопасност 829

2.1.1 Всички домакински уреди 829

Инструменти и принадлежности 830

Ремонт 831

4.1 Смяна на работната повърхност 831

4.1.1 Отстраняване на работната повърхност 831 4.1.2 Монтиране на работната повърхност 831

4.2 Монтиране на кошниците 832

4.2.1 Монтиране на съда за улавяне за модели с височина 86 см 832 4.2.2 Монтиране на държача за чаши 832 4.2.3 Монтиране на държача за парни вложки 833

4.3 Смяна на чекмеджетата varioDrawer 834

4.3.1 Отстраняване на чекмеджетата varioDrawer 834 4.3.2 Монтиране на чекмеджето varioDrawer 835

4.4 Смяна на пръскащите рамена 836

4.4.1 Отстраняване на пръскащото рамо 836 4.4.2 Монтиране на пръскащото рамо 836

4.5 Смяна на филтрите 837

4.5.1 Отстраняване на филтъра 837 4.5.2 Монтаж на филтрите 837

4.6 Монтаж на пулверизатора за пекачи 838

4.7 Смяна на електрическия кабел 839

4.7.1 Изключване на електрическия кабел 839 4.7.2 Свързване на електрическия кабел 839

4.8 Смяна на капачето на отделението за препарат за изплакване 840

4.8.1 Отстраняване на капачето на отделението за препарат за изплакване 840 4.8.2 Поставяне на пружината 840 4.8.3 Монтаж на капачето на отделението за препарат за изплакване 840

4.9 Смяна на капака на помпата за отпадни води 841

4.9.1 Отстраняване на капака на помпата за отпадни води 841 4.9.2 Монтаж на капака на помпата за отпадни води 841

4.10 Смяна на страничния панел 842

4.10.1 Отстраняване на страничния панел 842 4.10.2 Монтаж на страничния панел 843

4.11 Смяна на външната врата 844

4.11.1 Отстраняване на външната врата 844 4.11.2 Монтаж на външната врата 844

4.12 Смяна на контролния панел 846

4.12.1 Отстраняване на контролния панел 846 4.12.2 Монтаж на контролния панел 846

4.13 Закрепване на пружината на вратата 847

4.14 Zamenjava letve podnožja 849

4.14.1 Odstranjevanje letve podnožja 849 4.14.2 Namestitev letve podnožja 849

4.15 Zamenjava plošče podnožja 850

4.15.1 Odstranjevanje plošče podnožja 850 4.15.2 Namestitev plošče podnožja 850

4.16 Zamenjava prelivnega kanala 851

4.16.1 Odstranjevanje prelivnega kanala 851 4.16.2 Namestitev prelivnega kanala 852

4.17 Zamenjava notranjih vrat 854

4.17.1 Odstranjevanje notranjih vrat 854 4.17.2 Namestitev notranjih vrat 854

4.18 Zamenjava tečaja vrat 855

4.18.1 Odstranjevanje tečaja vrat 855 4.18.2 Namestitev tečaja vrat 855

4.19 Zamenjava (spodnjega) tesnila vrat 857

4.19.1 Odstranjevanje tesnila vrat 857 4.19.2 Namestitev tesnila vrat 858

4.20 Zamenjava (zgornjega) tesnila vrat 859

4.20.1 Odstranjevanje tesnila vrat 859 4.20.2 Namestitev tesnila vrat 859

Nasveti za popravilo - Pomivalni stroj

4.21 Смяна на EmotionLight 860

4.21.1 Отстраняване на EmotionLight 860 4.21.2 Монтаж на EmotionLight 860

4.22 Смяна на TimeLight 863

4.22.1 Отстраняване на TimeLight 863 4.22.2 Монтаж на TimeLight 863

4.23 Смяна на Gap illumination 864

4.23.1 Отстраняване на Gap illumination 864 4.23.2 Монтаж на Gap illumination 865

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези указания за ремонт подпомагат потребителя при самостоятелно поправяне на уреди в съответствие с приложимата директива за екологичен дизайн (от март 2021 г.).

Те съдържат информация как да смените определени резервни части, включително предупреждения и рискове.

Ако имате въпроси, свържете се с нашия сервиз. Носим отговорност за щети само ако сте спазили правилно указанията за ремонт.

1.2 Обяснение на символите

1.2.1 Степени на опасност

Предупрежденията се състоят от символ и сигнална дума. Сигналната дума обозначава степента на опасност.

Stopna opozorila Pomen
ANEVARNOST	Neuostoceanje opozirilnega sporocila bo povzroci smr ali hude poškodbe.
OPOZORILO	Neuostoceanje opozirilnega sporocila lahko povzroci smr ali hude poškodbe.
PREVIDNO	Neuostoceanje opozirilnega sporocila lahko povzroci manjiše poškodbe.
POZORI!	Neuostoceanje opozirilnega sporocila lahko povzroci škodo na lastnini.

Таблица 1: Степени на опасност

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които предоставят информация за вида на опасността. В този документ са използвани следните символи за опасност:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
	Nevarnost zaradi električne napetosti
	Nevarnost eksplozije
	Nevarnost ureznin
	Nevarnost zmečkanin

Във връзка с този документ

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetènga polja
	Nevarnost zaradi neionizirajoćega seva-nja

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизирана структура.

ОПАСНОСТ

Вид и източник на опасността

Възможни последици при неспазване на опасността/предупреждението.

Мерки и забрани за предотвратяване на опасността.

В следващия пример е показано предупреждение, което предупреждава за електрически удар поради работа под напрежение. Посочена е мярка за предотвратяване на опасността.

ОПАСНОСТ

Опасност от електрически удар поради части под напрежение!

Смърт от електрически удар

Изключете уреда от електрическата мрежа поне 60 секунди преди започване на ремонт.

1.2.4 Общи символи

В този документ са използвани следните общи символи:

Splošni symbol Pomen
i	Identifikacija posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacija preprostega nasveta (samo besedillo)
	Identifikacija povezave na video vadnico

Splošni symbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (çe ..., potem...)
	Identifikacija rezultata
Začetak identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija príkazanega besedila/da	kna (na zaslunu aparata)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от електрически удар поради части под напрежение!

• Грешки при ремонт на електрически компоненти могат да причинят електрически удар!
• Изключете уреда от електрическата мрежа поне 60 секунди преди започване на работа.
• След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или разпоредбите, валидни за отделната държава.

Опасност от нараняване поради остри ръбове!

• Използвайте защитни ръкавици.

Опасност от притискане по време на ремонт, поддръжка, отстраняване на неизправности или обслужване поради тежки и движещи се компоненти.

• Използвайте защитни обувки. Тежките компоненти обезопасете срещу падане. Не поставяйте части от тялото в движещи се компоненти.

Риск за безопасността/работата на уреда!

• Използвайте само оригинални резервни части. Риск от повреда на електростатично чувствителни компоненти (ESD)! Не докосвайте модулите, включително връзките и пътеките на проводниците.

Инструменти и принадлежности

Oznaka Podrobnosti Slike
Izvjac Torx T20 z izvrtino [00340764]	100 mm. za vijake z varostnim zatičem
Izvjac Torx T15 Dolžina 80 mm
Plošcati izvjac Stebo	10 mm x 1,6 mm x 200 mm
Koničaste klešće [00340871]	Dolžina: 200 mm, ravne

Ремонт

4.1 Смяна на работната повърхност

Изискване:

Уредът е изключен от мрежата. Уредът е свободно достъпен.

4.1.1 Отстраняване на работната повърхност

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете двете държащи дръжки, които са под работната повърхност, нагоре (2).

1. Повдигнете леко предната част на работната повърхност (3).
2. Избутайте работната повърхност назад (4).
3. Отстранете работната повърхност.

4.1.2 Монтаж на работната повърхност

1. Задният край на работната повърхност се поставя в водачите със задържащите скоби (1).

1. Избутайте работната повърхност към себе си (2).
2. Натиснете предната част на работния плот надолу, докато двете дръжки за задържане щракнат audible (3).
3. Затегнете отново двата винта (4) (по избор).

Ремонт

4.2 Монтаж на кошницата systemd

Изискване:

Подходящата кошница е отстранена от уреда.

4.2.1 Монтаж на съда за събиране на вода за модели с височина 86 см Специални инструменти:

Съд за събиране на вода [00614935] Държател за чаши [00618565] 1. Поставете съда за събиране на вода диагонално в предната част на кошницата. 2. Изравнете съда, докато щракне на мястото си.

4.2.2 Монтаж на държателя за чаши

Специални инструменти:

Съд за събиране на вода [00614935] Държател за чаши [00618565]

При миене на чаши държателят за чаши може да се сгъне нагоре. Допълнителният ъгъл намалява събирането на вода на дъното на чашите. При високи чаши се препоръчва държателят да се сгъне надолу. Ако горната кошница е оборудвана с допълнителни пластмасови вложки, те трябва първо да се отстранят.

1. Отстранете пластмасовата вложка.

1. Монтирайте поставката за чаши, така че да щракне на място.

1. Сгънете поставката.

Ремонт

1. Поставете предметите, които искате да измиете.

4.2.3 Монтаж на поставката за парни вложки Специални инструменти:

Съд за събиране на таблетки [00614935] Поставка за чаши [00618565]

Закачете краищата на поставката за парни вложки под кошницата на системата.

Ремонт

4.3 Смяна на чекмеджета varioDrawer

4.3.1 Отстраняване на чекмеджета varioDrawer

1. Огънете езичето на дръжката навътре.

1. Отстранете дръжката нагоре.
2. Натиснете пластмасовите странични вложки навън и след това нагоре, извън рамката.

Поправка

1. Внимателно огънете водещия език навън.

1. Издърпайте сгъваемите прътови носачи от езика.
2. Притиснете металната рамка напред, извън държачите.

1. Издърпайте металната рамка назад, навън от водача.

4.3.2 Монтаж на чекмеджето varioDrawer

• Монтирайте в обратен ред.

Поправка

4.4 Смяна на пръскащите рамена

4.4.1 Отстраняване на пръскащото рамо

1. Развийте горното пръскащо рамо (1), издърпайте го надолу и го отстранете (2).

1. Издърпайте долния маркуч надолу и го отстранете.

4.4.2 Монтиране на маркучите

1. Монтирайте долния маркуч. Маркучът трябва да щракне в правилната позиция.
2. Монтирайте горния маркуч и го затегнете плътно.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър наляво (1) и отстранете филтърната система (2).

Проверете дали в съда няма чужди предмети.

1. Издърпайте микрофилтъра надолу, за да го отстраните.

4.5.2 Монтиране на филтрите

1. Монтирайте отново филтърната система.

Уверете се, че фиксаторът на грубия филтър щраква в позиция.

1. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка.

Уверете се, че стрелките са подравнени една с друга.

Поправка

4.6 Монтаж на пулверизатора за печене

1. Отстранете горната кошница.
2. Поставете пулверизатора за печене в държача (1) и го завъртете надясно (2).

Пулверизаторът за печене ще щракне в правилната позиция.

Поправка

4.7 Смяна на електрическия кабел

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изключване на електрическия кабел

Движете щепсела на електрическия кабел внимателно нагоре и надолу и го извадете от контакта.

4.7.2 Свързване на електрическия кабел

ВНИМАНИЕ!

Прегряване на главния съединител!

Опасност от пожар

Поставете електрическия кабел плътно, докато щракне.

Поставете щепсела на електрическия кабел в контакта, докато чуете щракване.

Ремонт

4.8 Смяна на капачето на отделението за перилен препарат

Можете да използвате малка отвертка като лост.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Вратата е отворена. Капачето на отделението за перилен препарат е отворено.

4.8.1 Отстраняване на капачето на отделението за перилен препарат

1. Преместете капачето на отделението с 5 мм.
2. От долната страна повдигнете капачето от водещите релси и от горната страна го отстранете от водещите релси.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор в отделението за перилен препарат (1).

1. Поставете късия край на пружината в монтажния отвор в капачето на отделението (2).
2. Натиснете капачето в отделението за перилен препарат (3).

4.8.3 Монтаж на капака на отделението за препарат

1. Поставете капака на отделението за препарат от страната на водата върху водещите релси с 5 mm до напълно отворено положение. С леко натискане натиснете и другата страна на водещите релси.
2. Проверете работата на капака на отделението за препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Изискване:

Кошарата е отстранена. Филтрите са отстранени. → 837

4.9.1 Отстраняване на капака на помпата за отпадни води

1. Отстранете евентуалната вода.

Ако е необходимо, използвайте гъба.

1. С лъжица отместете капака на помпата и го хванете за напречната част.

1. Повдигнете капака на помпата под ъгъл навътре и го отстранете.

4.9.2 Монтаж на капака на помпата за отпадни води

• Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата ще щракне в правилната позиция.

Поправка

4.10 Смяна на страничния панел

Изисквания:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Свободностоящи уреди: работният плот е отстранен. → 831

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете (1) от страничния панел.

Фиг. 1: Напълно вграден

1. Наклонете горната част на страничния панел леко навън (2).
2. Спуснете страничния панел и го издърпайте от основната вана (3).

Поправка

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в основната вана (1).

Фиг. 2: Напълно вграден

1. Притиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтовете (3).

Поправка

4.11 Смяна на външната врата

Изискване:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването.

4.11.1 Отстраняване на външната врата

Просто отстранете винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3.

Задръжте вратата, като я хванете от едната страна.

Отстранете двата винта.

4.11.2 Монтаж на външната врата

Поправка

Изискване:

Изолационният филц е бил правилно поставен и притиснат към вътрешната страна на външните врати. Пантите са монтирани на външните врати. 1. Затворете вътрешните врати, но не ги заключвайте. 2. Натиснете външните врати нагоре под контролния панел (1).

1. Притиснете външните врати към вътрешните и ги задръжте (2).

4

Задръжте вратите, като ги хванете от едната страна.

Отворете вратите и ги закрепете с два винта (метални винтове 4 x 11 mm).

1. Закрепете външните врати с четири винта (метални винтове 4 x 11 mm).

Ремонт

4.12 Смяна на контролния панел

Ако управляващият модул е повреден, трябва да се смени целият контролен панел.

Изискване:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването. Външните врати са били отстранени. Външните врати са били отстранени (напълно вграден/вграден).

4.12.1 Отстраняване на контролния панел

1. От контролния панел изключете електрическите съединители и сензора за ниско ниво на препарата за изплакване (1, 2).

1. Изключете заземителния кабел (3) (по избор).
2. Отворете вратите на уреда.
3. Nadzorno плоча заварвайте пред падане (дръжте я).
4. Отстранете всички винтове.

1. Отстранете надзорната плоча.

4.12.2 Монтаж на надзорната плоча

Използвайте винтове 4× 16mm

• Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружината на вратата

1. Отстранете капака на кабелния водач.

2.1. Вратата леко отворена (1).

1. Закрепете в процепа на основата (2).
2. Бавно затворете вратата (3).

Кабелната система автоматично закрепва пантата на вратата.

Поправка

3.1. Вратата леко затворете (4).

1. Издърпайте процепа назад и освободете пантата на вратата (5). 3. Отворете вратата 6

1. Повторете процедурата от другата страна на уреда.

Поправка

4.14 Смяна на цокъла

Крачетата са напълно еднакви и можете да ги размените.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външните врати са свалени. Външните врати са свалени (напълно вграден/вграден).

4.14.1 Отстраняване на цокъла

1.

Неправилно отстраняване. Ако разхлабите цокъла отстрани и го отстраните, носещите скоби могат да се счупят. Ако е повредена само една скоба, можете да я замените, тъй като скобите са еднакви. Препоръчваме да подпрете уреда отстрани с нещо, за да облекчите цокъла от крачетата.

1. С извиващия се ввод (1) освободете затвора, като натиснете надолу.

1. Отстранете цокъла.
2. Отстранете краката в посока напред (1).

4.14.2 Монтаж на летвата на основата

1. Поставете краката.
2. Монтирайте летвата на основата от горната страна (1) и я натиснете надолу, докато чуете щракване (2).

Ремонт

4.15 Смяна на плочата на основата

Плочата на основата се намира в долната предна част.

Изисквания:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването. Мебелната фронтална част (по избор) е отстранена. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден). Летвата на основата е отстранена (по избор). → 849

4.15.1 Отстраняване на плочата на основата

1. Отстранете двата винта (1).

1. Разкачете държащите елементи (2).
2. Плъзнете основата напред и я наклонете към себе си (1).

4.

В зависимост от модела на серията, капачката за EmotionLight може все още да е прикрепена към основата.

Развийте капачката на държача и я издърпайте назад (по избор) (2).

4.15.2 Монтиране на основата

• Монтирайте основата в обратен ред.

Ремонт

4.16 Смяна на преливния канал

Преливният канал се намира в долната предна част на уреда.

Изискване:

Уредът е изключен от мрежата. Уредът е изключен от водоснабдяването. Мебелната фронтална част е отстранена (по избор). Външната врата е отстранена. Цокълът е отстранен (по избор). →849 Основата е отстранена. →850

4.16.1 Отстраняване на преливния канал

Остатъчна вода

• При отстраняване на дренажния маркуч може да изтече остатъчна вода. Съберете водата или я отстранете от съда със спринцовка.
• Повдигнете държащия механизъм отгоре (1, 2).

1. Освободете горния държащ елемент.

3.1. Под металния ограничител поставете отвертка (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Повдигнете преливния канал.

4.16.2 Монтаж на преливния канал

Щети от вода поради неправилен монтаж на преливния канал! Преливният канал трябва да бъде правилно монтиран отдолу върху основата на мивката. Преливният канал трябва да щракне правилно отгоре.

1. Монтирайте преливния канал (1).
2. Преместете преливния канал в уплътнението (2).
3. Натиснете преливния канал в водача на уплътнението (3).
4. Prelivните канали поставете внимателно (4).
5. Prelivният канал затегнете (5).

Поправка

1. Проверете настройката отляво и отдясно. 3. Проверете здравината на монтажа.

1. Откопчете металната скоба отляво и отдясно.

Поправка

4.17 Смяна на вътрешните врати

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването.

4.17.1 Отстраняване на вътрешните врати

1. Отстранете винтовете (1).
2. Отстранете вътрешните врати нагоре (2).

1. Прикрепете пантата на вратата с винтове.
2. Поставете вътрешните врати на пантата на вратата.
3. Прикрепете вътрешната врата с винтове.

4.17.2 Монтаж на вътрешната врата

1. Повдигнете уплътнението на вратата към себе си.
2. Преместете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Повдигнете уплътнението на вратата нагоре. Страничната част сочи нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Уредът е свободно достъпен. Страничният панел е отстранен. Външната врата е отстранена. Вътрешната врата е отстранена. Контролният панел е отстранен. Пружините на вратата са закрепени. → 847 Цокълът е отстранен. → 849 Плочата на цокъла е отстранена. → 850 Преливният канал е отстранен. → 851

4.18.1 Отстраняване на пантата на вратата

1. Разхлабете заключващия щифт (1). 2. Издърпайте пантата на вратата напред (2).

1. Освободете заземяването на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

ОПАСНОСТ

Опасност от токов удар поради части под напрежение! Опасност за живота от токов удар при неправилен ремонт.

Електрическите части трябва да се ремонтират от квалифициран електротехник. - След ремонта трябва да се извърши тест за безопасност съгласно VDE 0701 или разпоредбите, валидни за съответната държава.

Ремонт

1. Поставете пантата върху уреда (1).
2. Преместете плъзгача надолу (2), докато не щракне върху уреда.

2.

Липсващата или дефектна връзка за заземяване може да доведе до потенциал на напрежение върху вратата.

Свържете заземяването.

Ремонт

4.19 Смяна на (долното) уплътнение на вратата

Изискване:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Основната плоча е отстранена.→850 Основната летва е отстранена (по избор).→849 Пружините на вратата са отстранени. Контролният панел е отстранен. Държачът на кабелния сноп долу вдясно е отстранен.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двете задържащи скоби от долното уплътнение на вратата (1, 2).

1. Изключете преливния канал.

1. Отстранете преливния улей.

Ремонт

1. От вътрешната врата отстранете долното уплътнение на вратата.

4.19.2 Монтаж на уплътнението на вратата

1. От лявата и дясната страна на направляващата шина на уплътнението на вратата поставете уплътнителните капачки.

1. Поставете уплътнението с перото във вътрешната врата.
2. Закрепете уплътнението на вратата с двете задържащи скоби.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Изискване:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

Преди монтажа трябва да отрежете уплътнението на вратата на правилната дължина. Тя е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящото уплътнение на вратата.
2. Уверете се, че позицията за монтаж на профила на уплътнението е правилна.

1. Бялата точка трябва да е подравнена с вдлъбнатината на уплътнителната лента.

4

В ъглите уплътнението не трябва да е нагънато или разтегнато. Краят на уплътнението е отрязан диагонално и се скрива в предната долна част на съда.

Поставете края на уплътнението право напред под вътрешната врата. Уплътнението трябва да бъде положено по ръба на съда възможно най-далеч.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира отпред, отгоре, във външната част на съда за изплакване.

Изискване:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Работната повърхност е отстранена (по избор). Десният страничен панел е отстранен (по избор).→842

4.21.1 Отстраняване на EmotionLight

1. Изключете заключващия щифт отзад (1).

1. Отстранете държача нагоре (2).
2. Издърпайте щепсела от контакта (долу вдясно отпред на уреда).
3. Отстранете електрическия конектор от захранващия модул.

1. Отстранете EmotionLight от уреда.

4.21.2 Монтиране на EmotionLight

1. Поставете държача в рамката на съда за изплакване (1).

Ремонт

1. Уверете се, че заключващите щифтове се захващат (2).

3

Поставете кабела отдолу вдясно.

Поправка

Фиг. 3: Плосък кабел

1. Поставете щепсела.

Поправка

4.22 Смяна на TimeLight

TimeLight се сменя само като цяло. Модулът TimeLight е закрепен на задния панел на основата.

Изисквания:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването. Цокълът е отстранен. →849 Панелът на основата е отстранен и обърнат. →850

4.22.1 Отстраняване на TimeLight

1. Леко огънете държачите (1) навън.

1. Издърпайте модула TimeLight нагоре и навън от водача (2).

4.22.2 Монтаж на TimeLight

1. Огънете държачите (1) обратно.

2. Поставете модула TimeLight обратно във водача (2). 3. Свържете електрическия конектор.

Поправка

4.23 Смяна на осветлението на междината

Изисквания:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външните врати са демонтирани. Контролният панел е свален.

4.23.1 Демонтаж на осветлението на междината

1. Изключете щепсела (1).
2. Извадете електрическия конектор от контролния модул (2).

2.1. Освободете заключващия щифт отзад (1). 2. Отстранете оптичното влакно (2).

Поправка

3.1. Освободете заключващия щифт (1).

1. Повдигнете печатната платка заедно с държача и я извадете от рамката на контролния модул (2).

4.23.2 Монтаж на осветлението на междината

1. Поставете държача на печатната платка в рамката на контролния модул.

1. Прикрепете го, докато чуете щракване.

1. Поставете оптичното влакно и го закрепете, докато чуете щракване.

1. Свържете кабела към управляващия модул.

Съвети за ремонт - Съдомиялна машина

1 Относно този документ 868

1.1 Важна информация 868

1.1.1 Предназначение 868 1.2 Обяснение на общите символи 868 1.2.1 Нива на опасност 868 1.2.2 Символи за опасност 868 1.2.3 Структура на предупрежденията 869 1.2.4 Общи символи 869

Безопасност 870

2.1 Общи инструкции за безопасност 870

2.1.1 Всички домакински уреди 870

Инструменти и помощни средства 871

Ремонт 872

4.1 Смяна на горния капак 872

4.1.1 Демонтаж на горния капак 872 4.1.2 Монтаж на горния капак 872

4.2 Монтаж на системата за кошница 873

4.2.1 Монтиране на рампа за таблетки за модела с ширина 86 см. 873 4.2.2 Монтиране на скобата за чаши и чаши 873 4.2.3 Монтиране на вложката за прибори за готвене на пара 874

4.3 Смяна на системата varioDrawer 87

4.3.1 Изваждане на системата varioDrawer 875 4.3.2 Монтиране на системата varioDrawer 876

4.4 Смяна на разпръскващите рамена 877

4.4.1 Смяна на разпръскващото рамо 877 4.4.2 Монтиране на разпръскващото рамо 877

4.5 Смяна на филтрите 878

4.5.1 Изваждане на филтрите 878 4.5.2 Монтиране на филтрите 878

4.6 Монтиране на разпръскващото рамо за тава за печене 879

4.7 Смяна на захранващия кабел 880

4.7.1 Изключване на захранващия кабел 880 4.7.2 Включване на захранващия кабел 880

4.8 Смяна на капака на препарата 881

4.8.1 Изваждане на капака на препарата 881 4.8.2 Поставяне на пружината 881 4.8.3 Монтиране на капака на препарата 881

4.9 Смяна на капака на помпата за отпадъчна вода 882

4.9.1 Изваждане на капака на помпата за отпадъчна вода 882 4.9.2 Монтиране на капака на помпата за отпадъчна вода 882

4.10 Смяна на страничния панел 883

4.10.1 Изваждане на страничния панел 883 4.10.2 Монтиране на страничния панел 884

4.11 Смяна на външната врата 885

4.11.1 Изваждане на външната врата. 885 4.11.2 Монтиране на външната врата 886

4.12 Смяна на командния панел 888

4.12.1 Изваждане на командния панел 888 4.12.2 Монтиране на командния панел 888

4.13 Закрепване на пружините на вратата 889

4.14 Смяна на цокъла 891

4.14.1 Изваждане на цокъла 891 4.14.2 Монтиране на цокъла 891

4.15 Смяна на контактната платка на основата 892

4.15.1 Изваждане на контактната платка на основата 892 4.15.2 Монтиране на контактната платка на основата 892

4.16 Смяна на преливния канал 893

4.16.1 Изваждане на дренажния канал 893 4.16.2 Монтиране на преливния канал 894

4.17 Смяна на вътрешната врата 896

4.17.1 Демонтиране на вътрешната врата 896 4.17.2 Монтиране на вътрешната врата 896

4.18 Смяна на пантата на вратата 897

4.18.1 Демонтаж на пантата на вратата 897 4.18.2 Монтаж на пантата на вратата 897

4.19 Смяна на уплътнението на вратата (долно) 899

4.19.1 Отстраняване на уплътнението на вратата 899 4.19.2 Монтаж на уплътнението на вратата 900

4.20 Смяна на уплътнението на вратата (горно) 901

4.20.1 Отстраняване на уплътнението на вратата 901 4.20.2 Монтаж на уплътнението на вратата 901

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на системата EmotionLight 902

4.21.1 Изваждане на системата EmotionLight 902 4.21.2 Монтаж на системата EmotionLight 902

4.22 Смяна на системата TimeLight 905

4.22.1 Изваждане на системата TimeLight 905 4.22.2 Монтаж на системата TimeLight 905

4.23 Смяна на страничното осветление 906

4.23.1 Отстраняване на страничното осветление 906 4.23.2 Монтаж на страничното осветление 907

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези инструкции за ремонт служат като помощ на потребителя за самостоятелно поправяне на уреди в съответствие с приложимия регламент за екологичен дизайн (от 03/2021 г.).

Те съдържат информация как да се заменят определени резервни части и включват предупрежденията и рисковете.

При съмнения, свържете се с нашия отдел за обслужване на клиенти. Ще поемем отговорност за щети само ако инструкциите за ремонт са били спазени правилно.

1.2 Обяснение на общите символи

1.2.1 Нива на опасност

Нивата на опасност се състоят от символ и предупредителна дума. Предупредителната дума идентифицира степента на опасност.

Таблица 1: Нива на опасност

Nivel de peligro Significado
PELIGRO	Si no seiene en cuenta la advertencia, occasionará la muerte o lesiones graves.
ADVERTENCIA	Si no seiene en cuenta la advertencia, pueda occasionar la muerte o lesiones graves.
PRECAUCION	Si no seiene en conta la advertencia, pueda occasionar lesiones dearme-ve.
ATENCION	Si no seiene en conta la advertencia, pueda occasionar daños materiales.

1.2.2 Символи за опасност

Символите за опасност са символично представяне, което показва опасността.

В този документ се използват следните символи за опасност:

Simbolo depeligroSignificado
!	Advertencia general
	Peligro dellesiones por corriente electrica
	Riesgo de explosiún
	Peligro dellesiones a causa de cortes

Във връзка с този документ

Simbolo de peligro Significado
	Peligro de lesiones por aplastimiento
	Peligro de lesiones por superficies calien-tes
	Peligro a causa de Campos magnéticos de gran potencia
	Peligro derivado de radiación no ionizante

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат еднакъв вид и структура.

ОПАСНОСТ

Източник на опасността!

Възможни последствия от игнориране на опасността / предупреждението.

Мерки и забрани за предотвратяване на опасността.

Следващият пример показва предупреждение за електрически удар поради части под напрежение. Споменава се мярката за отстраняване на опасността.

ОПАСНОСТ

Риск от електрически удар поради части под напрежение!

Смърт от токов удар

• Изключете уреда от мрежата поне 60 секунди преди започване на ремонта.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Simbolo general Significado
1	Identificacion de una indicacion especial (texto y/o grmatico)

Simbolo general Significado
I	Identificacion de un consejo simple (solo texto)
▶	Identificacion de un enlace a un video tu- torial
◇	Identificacion de una herramienta requeri- da
✓	Identificacion de una condicion previa (prerrequisito)
If	Identificacion de una condicion (si ..., en- tones...)
●	Identificacion de un resultado
[Iniciar] Identficacion de una tecla o boton
[00123456] Identficacion de un numero de	material
Estado Identficacion del texto / ventana mdostra- do (en el display del aparato)

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички електроуреди

Риск от електрически удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да причинят електрически удар.
• Изключете уреда от мрежата за поне 60 секунди, преди да започнете работа.
• След ремонта възложете проверка за безопасност съгласно VDE 0701 или останалите национални разпоредби.

Опасност от нараняване поради остри ръбове! - Използвайте защитни ръкавици

Опасност от смачкване по време на ремонт, поддръжка, отстраняване на проблеми и обслужване поради тежки и подвижни компоненти

• Носете предпазни обувки. Осигурете тежките компоненти, за да не падат. Не поставяйте части от тялото в подвижни компоненти.

Опасност за безопасността/функционирането на уреда! - Използвайте само оригинални резервни части Опасност от повреда на компоненти, чувствителни към електростатични заряди (ESD) Не докосвайте модулите, включително връзките и проводящите пътеки.

Инструменти и помощни средства

Designacion Detalles Imagenes
Destomillador Torx T20 con orificio de centrado [00340764]	100 mm, para tornillos de segu-ridad
Destomillador aisla-do Torx T15 con orificio de centrado [15000626]	Longitud 125 mm, para tornillos con pin de seguidad
Destomillador plano	Punta 10 mm x 1,6 mm x 200 mm
Alicates de punta redonda [00340871]	Longitud: 200 mm

Ремонт

4.1 Смяна на горния капак

Изискване:

Уредът е изключен от електрическата мрежа. До уреда има свободен достъп.

4.1.1 Демонтаж на горния капак

1. Извадете двата винта от задната част (1) (по избор).
2. Натиснете двете заключващи лостове под горния капак нагоре (2).

1. Повдигнете леко горния капак отпред (3).
2. Бутнете горния капак към задната част (4).
3. Отстранете горния капак.

4.1.2 Монтиране на горния капак

1. Закачете задната част на горния капак в водачите с предпазните пръстени (1).

1. Натиснете горния капак напред (2).
2. Натиснете предната част на горния капак надолу, докато двете заключващи лостове щракнат audible при захващане на мястото си (3).
3. Завийте отново двата винта (4) (по избор).

Ремонт

4.2 Монтиране на кошничната система

Изискване:

Съответната кошница е извадена от уреда.

4.2.1 Монтиране на рампа за таблетки за модела от 86 см

Необходими инструменти:

Ръководство [00614935] Скоба за поддържане на чаши [00618565] 1. Поставете рампата за таблетки диагонално в предната част на кошницата. 2. Центрирайте рампата за таблетки, докато щракне на мястото си.

4.2.2 Монтиране на скобата за поддържане на чаши и чашки

Необходими инструменти:

Ръководство [00614935] Скоба за поддържане на чаши [00618565]

При миене на чаши, скобата за поддържане на чаши може да се разгъне. Допълнителният ъгъл намалява събирането на вода в долната част на чашите. В случай на високи чаши се препоръчва скобата за поддържане на чаши да се остави легнала. Ако горните кошници имат допълнителна пластмасова вложка, тя трябва първо да се извади.

1. Извадете пластмасовата вложка.

1. Поставете скобата за поддържане на чаши, докато щракне на мястото си.

1. Закачете скобата.

Ремонт

1. Поставете предметите, които ще се мият.

4.2.3 Монтиране на вложката за уреди за готвене на пара Необходими инструменти:

Ръководство [00614935] Скоба за поддържане на чаши [00618565]

• Поставете вложката за уреди за готвене на пара с крайните части под системата на кошницата.

Ремонт

4.3 Смяна на системата varioDrawer

1. Сгънете капаците на дръжката надолу.

4.3.1 Изваждане на системата varioDrawer

1. Издърпайте дръжката нагоре.
2. Натиснете пластмасовите вложки отстрани навън и ги избутайте нагоре, за да ги извадите от рамката.

Ремонт

1. Огънете внимателно водещите езичета.

1. Извадете сгъваемите пръти от езичетата.
2. Натиснете металната рамка отпред, за да я извадите от нейните опори.

1. Избутайте металната рамка нагоре, за да я извадите от водачите.

4.3.2 Монтиране на системата varioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на разпръскващите рамена

4.4.1 Смяна на горното разпръскващо рамо

1. Развийте горното разпръскващо рамо (1) и го издърпайте, за да го отстраните (2).

1. Издърпайте долното разпръскващо рамо, за да го отстраните.

4.4.2 Монтаж на разпръскващото рамо

1. Поставете долното разпръскващо рамо. То трябва да влезе в позицията си.
2. Поставете горното разпръскващо рамо и го завийте здраво на мястото му.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтрите

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Проверете дали в канала за оттичане не попадат чужди предмети.

1. Издърпайте микрофилтъра, за да го отстраните.

4.5.2 Монтаж на филтрите

1. Сглобете отново филтърната система.

Уверете се, че заключващите езичета на грубия филтър са поставени правилно.

1. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка.

Уверете се, че стрелките съвпадат.

Ремонт

4.6 Монтиране на горната част на спринклера за тавата за яйца

1. Извадете горната кошница.
2. Поставете горната част на спринклера за тавата за яйца в държача (1) и го завъртете надясно (2).

Горната част на спринклера за тавата за яйца трябва да е поставена правилно.

Ремонт

4.7 Смяна на захранващия кабел

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. До уреда има свободен достъп.

4.7.1 Изключване на захранващия кабел

Внимателно раздвижете щепсела на захранващия кабел нагоре и надолу и го извадете от контакта.

4.7.2 Свържете захранващия кабел

ВНИМАНИЕ

Прегряване на главното свързване!

Опасност от пожар! Поставете захранващия кабел плътно, докато щракне.

• Поставете щепсела на захранващия кабел в контакта, докато щракне на мястото си.

Ремонт

4.8 Смяна на капака на дозатора за перилен препарат

Може да използвате малка отвертка като лост.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Вратата е отворена. Капакът на дозатора за перилен препарат е отворен.

4.8.1 Извадете капака на дозатора за перилен препарат

1. Плъзнете капака на дозатора за перилен препарат с 5 мм.
2. Подкопайте долната част на капака на дозатора за перилен препарат, за да го извадите от водещите релси, и отстранете горната част на капака от водещите релси.
3. Извадете пружината.

4.8.2 Поставете пружината

1. Поставете дългия ръб на пружината в монтажния отвор на дозатора за перилен препарат (1).

1. Поставете късия ръб на пружината в монтажния отвор на капака на дозатора за перилен препарат (2).
2. Притиснете капака към дозатора за перилен препарат (3).

4.8.3 Монтиране на капака на дозатора за перилен препарат

1. Поставете капака на дозатора за перилен препарат на 5 mm преди позицията „Напълно отворено“ от едната страна на водещите релси. Приложете леко усилие и натиснете противоположната страна към водещите релси.
2. Проверете функционирането на капака на дозатора за перилен препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадъчна вода

Изискване:

Кошницата е извадена. Филтрите са извадени. → 878

4.9.1 Сваляне на капака на помпата за отпадъчна вода

1. Изсушете цялата вода.

Използвайте гъба, ако е необходимо.

1. Извадете капака на помпата, като използвате лъжица и го хванете за напречната греда.

1. Повдигнете капака на помпата, наклонен надолу, и го отстранете.

4.9.2 Монтиране на капака на помпата за отпадъчна вода

Поставете капака на помпата (1) и натиснете надолу (2).

Капакът на помпата щраква на мястото си.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. До уреда има свободен достъп. Уреди за свободно вграждане: горният капак е свален.→872

4.10.1 Изваждане на страничния панел

1. Извадете винтовете на страничния панел (1).

Фиг.1: Напълно вграден

1. Наклонете страничния панел леко навън в горната част (2).
2. Спуснете страничния панел и го извадете от канала на основата (3).

Ремонт

4.10.2 Монтиране на страничния панел

1. Поставете страничния панел в канала на основата (1).

Фиг. 2: Напълно интегриран

1. Натиснете страничния панел, за да щракне на място в уреда (2).
2. Закрепете страничния панел с винтовете (3).

Ремонт

4.11 Смяна на външната врата

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външната врата

Отстранете винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете тези винтове.

3.

Задръжте вратата, като я хванете отстрани.

Отстранете двата винта.

Ремонт

4.11.2 Монтиране на външната врата

Изискване:

Изолационният юрган е поставен и закрепен правилно от вътрешната страна на външната врата. Пантите STL са вкарани във външната врата. 1. Затворете вътрешната врата, без да я затръшвате.

1. Натиснете външната врата нагоре под командния панел (1).

1. Притиснете външната врата към вътрешната врата и я задръжте здраво (2).

4.

Осигурете вратата, като я държите отстрани.

Ремонт

Отворете вратата и я закрепете с два винта (метални винтове 4 x 11 mm).

1. Закрепете външната врата с четири винта (метални винтове 4 × 11 mm ).

Ремонт

4.12 Смяна на командния панел

Ако модул за управление е дефектен, трябва да се смени целият команден панел.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден).

4.12.1 Изваждане на командния панел

1. Разединете електрическите връзки на командния панел и сензора за ниско ниво на препарата (1, 2).

1. Разединете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Осигурете командния панел, за да не падне (хванете го).
4. Отстранете шест винта.

1. Извадете командния панел.

4.12.2 Монтиране на командния панел

Използвайте винтове 4 x 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Издърпайте капака на кабелния водач навън.

2.1. Отворете леко вратата (1).

1. Поставете в жлеба на канала на основата (2).
2. Затворете бавно вратата (3).

Кабелната система се закрепва автоматично към пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете жлеба назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете процеса на другия уред.

Ремонт

4.14 Смяна на цокъла

Крачетата са идентични и могат да се сменят.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден).

4.14.1 Изваждане на цокъла

1.

Неправилно изваждане. Ако долният панел се разхлаби отстрани и се извади, двете фиксиращи плочи могат да се счупят. Ако се повреди само една фиксираща плоча, страничната част може да се смени, тъй като фиксиращите плочи са идентични. Препоръчително е да поставите нещо под уреда отпред и отстрани, за да облекчите натоварването върху долния панел с краката.

1. Отворете водачите (1) с отвертка и натиснете скобата надолу, за да я освободите.

1. Отстранете панела.
2. Извадете краката напред (1).

4.14.2 Монтиране на цокъла

1. Поставете краката.
2. Фиксирайте долния панел отгоре (1) и го натиснете, докато щракне на мястото си (2).

Ремонт

4.15 Смяна на щепселната платка на основата

Цокълът на основата е разположен в долната част отпред.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Отстранен е предният панел на мебелта (по избор). Отстранена е външната врата. Отстранена е външната врата (напълно вграден/вграден). Отстранен е долният панел (по избор).→891

4.15.1 Изваждане на цокълната щепселна платка

1. Извадете двата винта (1).

1. Освободете фиксиращите елементи (2).
2. Наклонете внимателно цокълната щепселна платка напред (1).

В зависимост от моделната серия, захранващият кабел на осветлението EmotionLight трябва да бъде закрепен към основата.

Освободете захранващия кабел от задържащата скоба и го издърпайте отзад (по избор) (2).

4.15.2 Монтаж на цокълната щепселна платка

Монтирайте цокълната щепселна платка в обратен ред.

Ремонт

4.16 Отстраняване на преливния канал

Преливният канал се намира в долната предна част на уреда.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Отстранен е предният панел на мебелта (по избор). Отстранена е външната врата. Отстранен е долният панел (по избор). → 891 Отстранена е основата с контактите. → 892

4.16.1 Изваждане на дренажния канал

Остатъчна вода

• Когато се отстранява дренажната тръба, може да изтече остатъчна вода.
• Съберете водата или я отстранете от миялната вана с помощта на спринцовка.
• Използвайте лост, за да извадите от закрепващия механизъм от горната страна (1, 2).

1. Освободете закрепващия елемент от горната страна.

3.1. Поставете отвертката под металната скоба (1).

1. Освободете внимателно металната скоба (2).

Ремонт

1. Извадете преливния канал, като го повдигнете.

4.16.2 Монтаж на преливния канал

Монтаж на преливния канал под вода - неправилен монтаж на преливния канал! Поставете правилно преливния канал в долната част в направляващата на основата. Поставете правилно преливния канал в позицията му отгоре.

1. Поставете преливния канал (1).
2. Плъзнете преливния канал в уплътнението (2).
3. Натиснете преливния канал в направляващата на уплътнението (3).
4. Поставете преливния канал внимателно (4).
5. Поставете преливния канал (5).

Ремонт

1. Проверете монтажа от лявата и дясната страна. 3. Проверете дали седалката е стабилна.

1. Поставете металните скоби от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.17.1 Демонтаж на вътрешната врата

1. Отстранете винтовете (1).
2. Извадете вътрешната врата нагоре (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешната врата върху пантата на вратата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтаж на вътрешната врата

1. Сгънете уплътнението на вратата напред.
2. Преместете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Сгънете уплътнението на вратата нагоре. Страничните части са обозначени нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. До уреда има свободен достъп. Страничният панел е отстранен. Външната врата е отстранена. Вътрешната врата е отстранена. Таблото за управление е извадено. Пружините на вратата са фиксирани. → 889 Долният панел е свален. → 891 Металната плоча зад цокъла е свалена. → 892 Каналът за преливане е отстранен. → 893

4.18.1 Демонтаж на пантата на вратата

1. Отворете фиксиращата скоба с отвертка (1).
2. Извадете пантата на вратата, като я издърпате напред (2).

1. Разкачете заземяването на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата в уреда (1).
2. Преместете пантата надолу (2), докато се захване за уреда.

2.

Ако липсва заземяване, върху вратата може да има мрежово напрежение.

Свържете заземяването.

Ремонт

4.19 Смяна на уплътнението на вратата (долно)

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Цокълът на основата е свален. →892 Долният панел (по избор) е свален. →891 Пружините на вратата са отстранени. Командното табло е отстранено. Държачът на кабелите в долната дясна част е свален.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двата фиксиращи клипса на долното уплътнение на вратата (1, 2).

1. Освободете преливния канал.

1. Извадете преливния канал, като го повдигнете.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителните капачки от лявата и дясната страна върху уплътнителната шина с уплътнението на вратата.

1. Поставете уплътнението на вратата с плоската част на уплътнението във вътрешната врата.
2. Осигурете уплътнението на вратата с два задържащи клипса.

Ремонт

4.20 Смяна на уплътнението на вратата (горно)

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

Уплътнението на вратата трябва да бъде отрязано на правилната дължина преди монтажа. То е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Подгответе подходящото уплътнение на вратата. 2. Осигурете правилната монтажна позиция на уплътнителния профил.

1. Бялата точка трябва да остане на височината на уплътнителната лента, където започва кракът.

4.

Уплътнението на вратата не трябва да е нагънато или опънато в ъглите. Уплътнението е срязано диагонално в краищата и се стеснява към долната част на чекмеджето отпред.

Поставете края на уплътнението директно в предната част под вътрешната врата. Уплътнението трябва да приляга към страната на чекмеджето колкото е възможно повече.

Уплътнението на вратата е монтирано правилно:

Ремонт

4.21 Смяна на системата EmotionLight

Светлината EmotionLight е разположена в горната външна предна зона на ваната.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. До уреда има свободен достъп. Горният капак е свален (по избор). Десният страничен панел е свален (по избор).→883

4.21.1 Изваждане на системата EmotionLight

1. Освободете куката на механизма за закрепване от задната страна (1).

1. Извадете държача нагоре (2).
2. Извадете щепсела от съединителя (долната част на предната страна на уреда).
3. Извадете електрическата връзка от модула на захранването.

1. Извадете светлината EmotionLight от уреда.

4.21.2 Монтиране на системата EmotionLight

1. Поставете държача в рамката на пералния съд (1).

Ремонт

1. Задействайте фиксиращата кука (2).

3.

ВНИМАНИЕ

Неправилен монтаж

Повреди по кабела в областта на пантата на вратата.

• Монтирайте кабела в областта на пантата на вратата (между пантата на плочата и резервоара за почистване), така че частите да не могат да го повредят.

Монтирайте кабела от долната дясна страна.

Ремонт

Фиг. 3: Плосък кабел

1. Поставете конектора.

Ремонт

4.22 Смяна на системата TimeLight

Осветителната система TimeLight трябва да се сменя само като цялостен модул. Светлинният модул TimeLight се намира отзад на цокъла на основата.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Долният панел е свален. Плъзгащата се пластина на цокъла е извадена и завъртяна. → 892

4.22.1 Изваждане на системата TimeLight

1. Завъртете леко крепежните елементи (1) навън.

1. Извадете светлинния модул TimeLight от водача (2) нагоре.

4.22.2 Монтиране на системата TimeLight

1. Завъртете отново крепежните елементи (1).

1. Поставете светлинния модул TimeLight във водача (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на страничното осветление

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Панелът за управление е изтеглен.

4.23.1 Отстраняване на страничното осветление

1. Освободете закопчалката (1).
2. Извадете електрическата връзка на командния модул (2).

2.1. Освободете закопчалката от задната страна (1). 2. Извадете оптичното влакно (2).

Ремонт

3.1. Освободете закопчалката (1).

1. Извадете платката с държача и я отстранете от рамката на командния модул (2).

4.23.2 Монтаж на страничното осветление

1. Поставете държача на електронната платка в рамката на командния модул.

1. Регулирайте, докато чуете „щракване“.

1. Монтирайте оптичното влакно и го регулирайте, докато чуете „щракване“.

1. Свържете кабела към командния модул.

Безопасност. 912

2.1 Общи указания за безопасност 912 2.1.1 Всички домакински уреди 912

Инструменти и помощни средства. 913

Ремонт 914

4.1 Смяна на работния плот 914 4.1.1 Отстраняване на работния плот 914 4.1.2 Монтиране на работния плот 914

4.2 Монтиране на кошничната система 915 4.2.1 Монтиране на поставка за таблетки за модела 86 см 915 4.2.2 Монтиране на държач за чаши 915 4.2.3 Монтиране на вложка за пара 916

4.3 Смяна на varioDrawer 917 4.3.1 Отстраняване на varioDrawer 917 4.3.2 Монтиране на varioDrawer 918

4.4 Смяна на пръскащите рамена 919

4.4.1 Отстраняване на пръскащото рамо 919 4.4.2 Монтиране на пръскащото рамо 919

4.5 Смяна на филтъра 920

4.5.1 Отстраняване на филтъра 920 4.5.2 Монтиране на филтъра 920

4.6 Монтиране на пръскащата глава за печива 921 4.7 Смяна на захранващия кабел 922

4.7.1 Изваждане на захранващия кабел 922 4.7.2 Поставяне на захранващия кабел 922

4.8 Смяна на капака на дозатора за препарат 923

4.8.1 Отстраняване на капака на дозатора за препарат 923 4.8.2 Поставяне на пружината 923 4.8.3 Монтиране на капака на дозатора за препарат 923

4.9 Смяна на корпуса на помпата за отпадни води 924

4.9.1 Отстраняване на корпуса на помпата за отпадни води 924 4.9.2 Монтиране на корпуса на помпата за отпадни води 924

4.10 Смяна на страничния панел 925

4.10.1 Отстраняване на страничния панел 925 4.10.2 Монтиране на страничния панел 926

4.11 Смяна на външния капак 927

4.11.1 Отстраняване на външния капак 927 4.11.2 Монтиране на външния капак 927

4.12 Смяна на контролния панел 929

4.12.1 Отстраняване на контролния панел 929 4.12.2 Монтиране на контролния панел 929

4.13 Закрепване на пружините на капака 930 4.14 Смяна на долния панел 932

4.14.1 Отстраняване на долния панел 932 4.14.2 Монтиране на долния панел 932

4.15 Смяна на цокъла 933

4.15.1 Отстраняване на цокъла 933 4.15.2 Монтиране на цокъла 933

4.16 Смяна на преливната тръба 934

4.16.1 Отстраняване на преливния канал 934 4.16.2 Монтиране на преливната тръба 935

4.17 Смяна на вътрешния капак 937

4.17.1 Премахване на вътрешния панел на вратата 937 4.17.2 Монтиране на вътрешния панел на вратата 937

4.18 Смяна на пантите на вратата 938

4.18.1 Премахване на пантите на вратата 938 4.18.2 Монтиране на пантите на вратата 938

4.19 Смяна на уплътнението на вратата (долно) 940

4.19.1 Премахване на уплътнението на вратата 940 4.19.2 Монтиране на уплътнението на вратата 941

4.20 Смяна на уплътнението на вратата (горно) 942

4.20.1 Премахване на уплътнението на вратата 942 4.20.2 Монтиране на уплътнението на вратата 942

Информация за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 943

4.21.1 Премахване на EmotionLight 943 4.21.2 Монтиране на EmotionLight 943

4.22 Смяна на TimeLight 946

4.22.1 Премахване на TimeLight 946 4.22.2 Монтиране на TimeLight 946

4.23 Смяна на Gap illumination 947

4.23.1 Премахване на Gap illumination 947 4.23.2 Монтиране на Gap illumination 948

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на клиента сам да ремонтира машини съгласно действащите разпоредби за екопроектиране (в сила от 03/2021).

Те съдържат информация как да се сменят определени резервни части, както и съответните предупреждения и рискове.

Свържете се с нашата служба за клиенти, ако имате въпроси. Ние поемаме отговорност за щети само ако съветите за ремонт са следвани правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на предупреждение се състоят от символ и сигнална дума. Сигналната дума показва колко сериозна е опасността.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fällsjs kom-mer det att leda till dödsfall erller allvarliga persorskador.
VARNING!	Om inte varningsmeddelandet fällsjs kandet leda till dödsfall erller allvarliga pers-stkador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fällsjs kandet leda tilllettare persorskador.
OBS!	Om inte varningsmeddelandet fällsjs kandet leda till materialskador.

Графика 1: Ниво на опасност

1.2.2 Символи за риск

Символите за риск са символи, които показват вида на опасността.

В този документ се използват следните символи за риск:

Risksymbol Innebörd
!	Allmächt varingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara für krosskador

• Относно този документ

Risksymbol Innebörd
	Fara på grund av heta ytor
	Fara på grund av starka magnetfällt
	Fara på grund av icede-joniserande strål- ning

Графика 2: Символи за риск

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизирана структура.

ОПАСНОСТ

Вид и източник на опасността!

Възможни последици от игнориране на опасността/предупреждението.

Мерки и забрани за предотвратяване на опасността.

Следният пример показва предупреждение, което предупреждава за електрически удари от тоководещи части. В него е посочена мярката, която предотвратява опасността.

ОПАСНОСТ

Риск от електрически удари поради тоководещи части!

Смъртни случаи поради електрически удари

Изключете машините от захранването поне 60 секунди преди започване на ремонтни дейности.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
f	Identifizierung av ett enkeit tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en länk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som@måste vara uppfyllda
	Identifizierung av ett tillständ (om ..., sà ...)
	Identifizierung av ett resultat
Start Identifizierung av en tangent eller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fonster som visas (i maskinens display)

Графика 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради тоководещи части!

Грешки при ремонти, свързани с електрически компоненти, могат да причинят токов удар! Изключете машината от електрическата мрежа поне 60 секунди преди започване на работа. След ремонта извършете тест за безопасност съгласно VDE 0701 или местните разпоредби.

Опасност от нараняване поради остри ръбове!

Използвайте защитни ръкавици.

Опасност от смачкване при ремонт, поддръжка, отстраняване на неизправности и обслужване поради тежки и движещи се компоненти.

Използвайте защитни обувки. Осигурете тежките компоненти, така че да не падат. - Не поставяйте части от тялото в движещи се компоненти.

Опасност за безопасността/функционирането на машината!

• Използвайте само оригинални части. Опасност от повреда на компоненти, чувствителни към статично електричество (ESD)! Не докосвайте модулите, както и съединенията и тоководещите проводници.

Инструменти и помощни средства

Beteckning Detalje	Bilder
Skruvmejsel torx T20 med borrhål [00340764]	100 mm, for skruvar med saker-hetsstift
Skruvmejsel torx T15	Längd 80 mm
Spårskruvmejsel Blåd	10 mm x 1,6 mm x 200 mm
Spetslång [00340871]	Längd: 200 mm, rak

Ремонт

4.1 Смяна на работния плот

Условие:

Машината е изключена от захранването. Машината е свободно достъпна.

4.1.1 Премахване на работния плот

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете двата лостови механизма под работния плот нагоре (2).

1. Повдигнете леко работния плот отпред (3).
2. Избутайте работния плот назад (4).
3. Отстранете работния плот.

4.1.2 Монтиране на работния плот

1. Поставете задния край на работния плот в водачите с помощта на водещите скоби (1).

1. Избутайте работния плот напред (2).
2. Натиснете предната част на работния плот надолу, докато двата лостови механизма щракнат в положение с чуваем звук (3).
3. Завийте отново двата винта (4) (по избор).

Ремонт

4.2 Монтиране на кошовата система

Условие: Съответният кош е свален от машината.

4.2.1 Монтиране на таблетен канал за модела 86 cm

Необходими инструменти:

Таблетен водач [00614935] Скоба за чаши [00618565]

1. Поставете таблетния водач диагонално отпред на кошницата.
2. Центрирайте и щракнете таблетния водач на място.

4.2.2 Монтиране на скобата за чаши

Необходими инструменти:

Таблетен водач [00614935] Скоба за чаши [00618565]

Когато чашите се мият, скобата за чаши може да се сгъне нагоре. Допълнителният наклон намалява количеството вода, което се събира на дъното на чашите. При високи чаши препоръчваме скобата за чаши да остане сгъната надолу. Ако горните кошници имат пластмасови вложки като опция, те трябва първо да се отстранят.

1. Отстранете пластмасовата вложка.

1. Щракнете скобата за чаши на място.

1. Сгънете скобата нагоре.

Ремонт

1. Поставете предметите, които трябва да се измият.

4.2.3 Монтиране на вложката за пара

Необходими инструменти:

Таблетен държач [00614935] Скоба за опора на главата [00618565]

Поставете ъгловата вложка с частите под кошницата.

Ремонт

4.3 Смяна на varioDrawer

1. Огънете дръжките навътре.

4.3.1 Отстраняване на varioDrawer

1. Отстранете дръжките нагоре.
2. Натиснете пластмасовите държачи навън и ги избутайте нагоре извън рамката.

Ремонт

1. Огънете внимателно водачите навън.

1. Издърпайте щифтовете от водачите.
2. Избутайте металната рамка напред от държачите.

1. Избутайте металната рамка отзад от водача.

4.3.2 Монтиране на varioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на разпръскващите рамена

4.4.1 Отстраняване на разпръскващото рамо

1. Развийте горното разпръскващо рамо (1) и го издърпайте надолу, за да го отстраните (2).

1. Издърпайте долното разпръскващо рамо надолу, за да го отстраните.

4.4.2 Монтиране на разпръскващото рамо

1. Поставете долното разпръскващо рамо. То ще щракне на мястото си.
2. Поставете горното разпръскващо рамо и го завийте здраво.

Ремонт

4.5 Смяна на филтъра

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и отстранете филтърната система (2).

Проверете дали в шахтата не са паднали чужди предмети.

1. Отстранете микрофилтъра, като го издърпате надолу.

4.5.2 Монтиране на филтъра

1. Сглобете отново филтърната система. Уверете се, че фиксаторите на грубия филтър щракват на място.
2. Поставете филтърната система в машината и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките са подравнени една с друга.

Ремонт

4.6 Монтиране на спринклерната глава за задната плоча

1. Отстранете горната кошница.
2. Поставете спринклерната глава за задната плоча в държача (1) и завъртете надясно (2).

Спринклерната глава за задната плоча щраква на място.

Ремонт

4.7 Смяна на захранващия кабел

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Машината е свободно достъпна.

4.7.1 Изваждане на захранващия кабел

Хванете внимателно контакта на захранващия кабел и го издърпайте от контакта.

4.7.2 Поставяне на захранващия кабел

ВНИМАНИЕ!

Прегряване на главното свързване!

риск

Поставете захранващия кабел правилно, докато щракне на място.

Поставете контакта на захранващия кабел в контакта, докато контактът щракне на място с audible щракване.

Ремонт

4.8 Смяна на отделението за препарат

Може да се използва отвертка с размер 1, за да се помогне.

Условия:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратата е отворена. Отделението за препарат е отворено.

4.8.1 Отстраняване на отделението за препарат

1. Натиснете отделението за препарат 5 mm.
2. Издърпайте дозатора за препарат надолу от водачите и го отстранете отгоре от водачите.
3. Отстранете пружината.

4.8.2 Монтиране на пружината

1. Поставете дългия край на пружината в монтажния отвор на дозатора за препарат (1).

1. Поставете късия край на пружината в монтажния отвор на дозатора за препарат (2).
2. Натиснете капака в дозатора за препарат (3).

4.8.3 Монтиране на дозатора за препарат

1. Поставете дозатора за препарат 5 mm преди отвореното положение във водачите от едната страна. Натиснете с умерена сила противоположната страна във водачите.
2. Проверете дали дозаторът за препарат функционира.

Ремонт

4.9 Смяна на корпуса на помпата за отпадъчна вода

Условие:

Кошницата е отстранена. Филтрите са отстранени. → 920

4.9.1 Отстраняване на корпуса на помпата за отпадъчна вода

1. Излейте евентуално останалата вода.

Използвайте гъба при необходимост.

1. Отлепете корпуса на помпата с лъжица и го хванете за напречната част.

1. Повдигнете корпуса на помпата навътре под ъгъл и го извадете.

4.9.2 Монтиране на корпуса на помпата за отпадни води

Поставете корпуса на помпата (1) и го натиснете надолу (2).

Корпусът на помпата щраква на мястото си.

Ремонт

4.10 Смяна на страничния панел

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Машината е свободно достъпна. За свободностоящи машини: работният плот е отстранен. → 914

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фигура 1: Напълно вграден

1. Наклонете страничния панел леко навън в горната част (2).
2. Спуснете страничния панел и го издърпайте от цокъла (3).

Ремонт

4.10.2 Монтиране на страничен панел

1. Поставете страничния панел в основата (1).

Фигура 2: Напълно интегриран

1. Притиснете страничния панел към машината (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външната врата

Отстранете само винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3.

Отворете вратата, като я държите от едната страна.

Отстранете двата винта.

4.11.2 Монтиране на външната врата

Ремонт

Условие:

Изолационният филц е поставен на правилното място и е закрепен от вътрешната страна на външната врата. Пантите са поставени във външната врата. 1. Затворете вътрешната врата, без да щракне. 2. Натиснете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте там (2).

4

Отворете вратата, като я държите от едната страна.

Отворете вратата и я закрепете с два винта (4 x 11 мм метални винтове).

1. Закрепете външната врата с четири винта (4 x 11 мм метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако работен модул е дефектен, трябва да се смени целият контролен панел.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външният капак е свален. Външният капак е свален (напълно вграден/вграден).

4.12.1 Сваляне на контролния панел

1. Разкачете електрическите връзки от контролния панел и сензора за ниско ниво на гланца (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратата на машината.
3. Осигурете контролния панел, така че да не падне (задръжте го).
4. Отстранете шестте винта.

1. Свалете контролния панел.

4.12.2 Монтиране на контролния панел

Използвайте винт 4 x 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Отстранете височината на кабела.

2.1. Отворете леко вратичката (1).

1. Закачете я в жлеба на основата (2).
2. Затворете бавно вратичката (3).

Кабелната система се закопчава автоматично към пантата на вратичката.

Ремонт

3.1. Затворете леко вратичката (4).

1. Преместете жлеба назад и освободете пантата на вратичката (5).
2. Отворете вратичката (6).

1. Повторете процедурата от другата страна на машината.

Ремонт

4.14 Смяна на предния панел

Предните панели са идентични и могат да се сменят един с друг.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната вратичка е свалена. Външната вратичка е свалена (напълно вграден/вграден).

4.14.1 Премахване на предния панел

1.

Неправилно премахване.

Ако предният панел се разхлаби отстрани и се отстрани, двата крепежни елемента могат да се счупят. Ако се повреди само един крепеж, може да се смени страната, тъй като крепежните елементи са идентични.

Най-добре е да поставите нещо под машината отпред, за да облекчите предния панел с крачетата.

1. Поставете отвертка в отворите (1) и разхлабете скобата, като натиснете надолу.

3. Повдигнете панела.

1. Извадете крачетата напред (1).

4.14.2 Монтиране на предния панел

1. Поставете крачетата.
2. Поставете предния панел най-отгоре (1) и го натиснете надолу, докато щракне на място (2).

Ремонт

4.15 Смяна на цокъла

Цокълът е разположен долу отпред.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предният панел (по избор) е отстранен. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден). Цокълният панел е отстранен (по избор).→932

4.15.1 Отстраняване на цокълната плоча

1. Отстранете двата винта (1).

1. Разхлабете крепежните елементи (2).
2. Внимателно наклонете цокълната плоча напред (1).

В зависимост от модела, контактът към EmotionLight може все още да е закрепен към цокъла.

Освободете контакта от държача и го издърпайте назад (по избор) (2).

4.15.2 Монтиране на цокълната плоча

Монтирайте цокълната плоча в обратен ред.

Ремонт

4.16 Смяна на преливния маркуч

Преливният маркуч се намира отпред в долната част на машината.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предният панел е свален (по избор). Външният капак е свален. Долният панел е свален (по избор). Цокълната плоча е свалена.

4.16.1 Отстраняване на преливния канал

Остатъчна вода

Когато дренажният маркуч се отстрани, може да изтече остатъчна вода. Съберете водата от дънната плоча с помощта на спринцовка.

1. Освободете заключващия механизъм най-отгоре (1, 2).

1. Разхлабете крепежния елемент най-отгоре.

3.1. Поставете отвертка под металната скоба (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Повдигнете преливния канал.

4.16.2 Монтиране на преливния канал

Опасност от водни щети поради неправилен монтаж на преливния

канал!

Поставете преливния канал правилно на дъното в водача на цокълното корито.

Щракнете преливния канал на място най-отгоре.

1. Поставете преливния маркуч в правилната позиция (1).
2. Вкарайте преливния маркуч в уплътнението (2).
3. Натиснете преливния маркуч в направляващата на уплътнението (3).
4. Поставете внимателно преливния маркуч (4).
5. Затегнете преливния маркуч (5).

Ремонт

1. Проверете монтажа отляво и отдясно. 3. Проверете дали е закрепен здраво.

1. Затегнете металната скоба отляво и отдясно.

Ремонт

4.17 Смяна на вътрешното стъкло

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.17.1 Премахване на вътрешния капак

1. Отстранете винтовете (1). 2. Отстранете вътрешния капак нагоре (2).

1. Закрепете пантите на капака с винтове.
2. Поставете вътрешния капак върху пантите на капака.
3. Закрепете вътрешния капак с винтове.

4.17.2 Монтиране на вътрешния капак

1. Притиснете уплътнението на капака към предната част.
2. Преместете вътрешния капак зад уплътнението на капака.
3. Затворете вътрешния капак.
4. Притиснете уплътнението на капака нагоре. Страничните части сочат нагоре.
5. Преместете пантите на капака нагоре.

Ремонт

4.18 Смяна на пантите на капака

Условия:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Машината е свободно достъпна. Страничният панел е свален. Външният капак е свален. Вътрешният капак е свален. Контролният панел е свален. Пружините на капака са закрепени. Фолиото е свалено. Цокълът е свален. Каналът за преливане е свален.

4.18.1 Премахване на пантите на вратата

1. Разхлабете винта с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Разхлабете заземяването на пантата на вратата.

4.18.2 Монтиране на пантите на вратата

Опасност от токов удар от части под напрежение. Опасност за живота при неправилни ремонти.

Електрическите части трябва да се ремонтират от квалифициран електротехник. След ремонта извършете тест за безопасност съгласно VDE 0701 или местните разпоредби.

Ремонт

1. Поставете пантата на машината (1).
2. Преместете педала надолу (2), докато застопори в машината.

2.

Ако липсва заземяване, може да доведе до мрежово напрежение върху вратата.

Направете заземяване.

Ремонт

4.19 Смяна на уплътнението на вратата (долно)

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е свалена. Основната плоча е свалена. →933 Предният панел е свален (опция) 932 Пружините на вратата са свалени. Контролният панел е свален. Държачът на кабелния сноп долу вдясно е свален.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двата пластмасови клипса от долното уплътнение на вратата (1, 2).

1. Отстранете канала за преливане.

1. Повдигнете преливния отвор.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтиране на уплътнението на вратата

1. Поставете уплътнителните ленти отляво и отдясно на водача на уплътнението с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителната лента във вътрешната врата.
2. Закрепете уплътнението на вратата с две скоби.

Ремонт

4.20 Смяна на уплътнението на вратата (горно)

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

Уплътнението на вратата трябва да се изреже до правилната дължина, преди да се монтира. Това означава 1750 mm за машини с височина 81 cm и 1850 mm за машини с височина 86 cm.

1. Подгответе подходящо уплътнение на вратата.
2. Уверете се, че профилът на уплътнението е монтиран в правилната позиция.

1. Бялата точка трябва да е на нивото на уплътнителната лента.

4

Уплътнението не трябва да е набръчкано или опънато в ъглите. Уплътнението се срязва диагонално в краищата и се стеснява към дъното на съда отпред.

Поставете края на уплътнението точно срещу предната страна под вътрешната врата. Уплътнението трябва да приляга плътно към страната на съда.

Ratt monterad lucktätning:

Reparation

4.21 Смяна на EmotionLight

EmotionLight се намира на горната външна предна част на резервоара за изплакване.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Машината е свободно достъпна. Работната плот е отстранена (опция). Десният страничен панел е отстранен (опция). →925

4.21.1 Отстраняване на EmotionLight

1. Разхлабете закопчалката отзад (1).

1. Отстранете държача нагоре (2).
2. Издърпайте щепсела от съединението (долу вдясно на предната част на машината).
3. Отстранете електрическата връзка от електрическия модул.

1. Извадете EmotionLight от машината.

4.21.2 Монтиране на EmotionLight

1. Поставете в жлеба на рамката на съда за изплакване (1).

Ремонт

1. Закачете на скобата (2).

3.

Неправилен монтаж!

Повреди по кабела при пантата на капака.

Монтирайте кабела при пантата на капака (между пантата и съда за изплакване), така че да не може да бъде повреден от движещи се части.

Монтирайте кабела отдолу от дясната страна.

Ремонт

Фигура 3: Плосък кабел 4. Поставете конектора.

Ремонт

4.22 Смяна на TimeLight

Сменяйте TimeLight само като цялостен модул. Модулът TimeLight е закрепен отзад на основната платка.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Фотопанелът е отстранен. →932 Основата е отстранена и завъртяна. →933

4.22.1 Отстраняване на TimeLight

1. Огънете крепежните елементи (1) леко навътре.

1. Издърпайте модула TimeLight от управлението (2).

4.22.2 Монтиране на TimeLight

1. Огънете отново крепежните елементи (1).

1. Натиснете модула TimeLight в управлението (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на Gap illumination

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външният капак е демонтиран. Операторският панел е отстранен.

4.23.1 Отстраняване на Gap illumination

1. Освободете ключалката (1).
2. Отстранете електрическата връзка от модула за управление (2).

2.1. Разхлабете задната кука (1).

1. Отстранете оптичното влакно (2).

Ремонт

3.1. Разхлабете предната кука (1).

1. Повдигнете платката отпред и я отстранете от рамката на модула за управление (2).

4.23.2 Монтиране на Gap illumination

1. Поставете платката в рамката на модула за управление.

1. Затегнете я, докато чуете "щрак".

1. Монтирайте оптичното влакно и го затегнете, докато чуете "щрак".

1. Свържете кабела към модула за управление.

Съвети за монтаж - Съдомиялна машина

1 Относно този документ 951

1.1 Важна информация 951

1.1.1 Amaci 951

1.2 Символи и тяхното значение 951

1.2.1 Степени на опасност 951 1.2.2 Символи за опасност 951 1.2.3 Структура на информацията за клиента 952 1.2.4 Общи символи 952

Безопасност. 953

2.1 Обща информация за безопасността 953

2.1.1 Всички домакински уреди 953

Оборудване и помощ 954

Ремонт 955

4.1 Смяна на горната плоча 955

4.1.1 Демонтаж на горната плоча 955 4.1.2 Монтаж на горната плоча 955

4.2 Монтаж на кошниците 956

4.2.1 За модели с ширина 86 см – монтаж на материал с код 614935.. 956 4.2.2 Монтаж на допълнителната част 956 4.2.3 Монтаж на парния модул 957

4.3 Смяна на varioDrawer 958

4.3.1 Изваждане на varioDrawer 958 4.3.2 Монтаж на varioDrawer 959

4.4 Смяна на пръскащите рамена 960

4.4.1 Изваждане на пръскащата ръка 960 4.4.2 Монтиране на пръскащата ръка 960

4.5 Смяна на филтрите 961

4.5.1 Изваждане на филтъра 961 4.5.2 Монтиране на филтрите 961

4.6 Монтиране на горната пръскаща глава на фурната 962

4.7 Смяна на захранващия кабел 963

4.7.1 Изваждане на захранващия кабел 963 4.7.2 Монтиране на захранващия кабел 963

4.8 Смяна на капака на дозатора за препарат 964

4.8.1 Изваждане на дозатора за препарат 964 4.8.2 Монтиране на пружината 964 4.8.3 Монтиране на капака на дозатора за препарат 964

4.9 Смяна на капака на помпата за отпадъчна вода 965

4.9.1 Изваждане на капака на помпата за отпадъчна вода 965 4.9.2 Монтиране на капака на помпата за отпадъчна вода 965

4.10 Смяна на страничния панел 966

4.10.1 Изваждане на страничния панел 966 4.10.2 Монтиране на страничния панел 967

4.11 Смяна на външната врата 968

4.11.1 Изваждане на външната врата 968 4.11.2 Монтиране на външната врата 968

4.12 Смяна на контролния панел 969

4.12.1 Демонтаж на контролния панел 970 4.12.2 Монтаж на контролния панел 970

4.13 Фиксиране на пружините на вратата 971 4.14 Смяна на долния панел 973

4.14.1 Демонтаж на долния панел 973 4.14.2 Монтаж на долния панел 973

4.15 Смяна на долната гнездова плоча 974

4.15.1 Демонтаж на долната гнездова плоча 974 4.15.2 Монтаж на долната гнездова плоча 974

4.16 Смяна на дренажната тръба 975

4.16.1 Демонтаж на дренажния канал 975 4.16.2 Монтаж на дренажната тръба 976

4.17 Смяна на вътрешната врата 978

4.17.1 Демонтаж на вътрешната врата 978 4.17.2 Монтаж на вътрешната врата 978

4.18 Смяна на пантата на вратата 979

4.18.1 Демонтаж на пантата на вратата 979 4.18.2 Монтаж на пантата на вратата 979

4.19 Смяна на уплътнението на вратата (долно) 981

4.19.1 Демонтаж на уплътнението на вратата 981 4.19.2 Монтаж на уплътнението на вратата 982

4.20 Смяна на уплътнението на вратата (горно) 983

4.20.1 Демонтаж на уплътнението на вратата 983 4.20.2 Монтаж на уплътнението на вратата 983

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 984

4.21.1 Изваждане на EmotionLight 984 4.21.2 Монтиране на EmotionLight 984

4.22 Смяна на TimeLight (индикатор за време) 987

4.22.1 Изваждане на TimeLight 987 4.22.2 Монтиране на TimeLight 987

4.23 Смяна на Gapillumination (осветление) 988

4.23.1 Изваждане на Gapillumination (осветление) 988 4.23.2 Монтиране на Gapillumination (осветление) 989

● Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези съвети за ремонт подпомагат потребителя при самостоятелен ремонт на уредите, съгласно приложимия регламент за екопроектиране

(към 03/2021).

Съветите съдържат информация, указания и рискове, свързани с подмяната на определени резервни части.

Ако имате въпроси, моля, свържете се с нашия оторизиран сервиз. Поемаме отговорност за щети само ако сте спазили правилно съветите за ремонт.

1.2 Обяснение на символите

1.2.1 Степени на опасност

Степените на опасност се състоят от символ и сигнална дума. Сигналната дума определя тежестта и значението на опасността.

Таблица 1: Степени на опасност

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisin din.dkake alinmaması olüme veya argir yaralanmaları sebep olur.
UYARI	İkaz bilgisin din.dkake alinmaması olüme veya argir yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisin din.dkake alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisin din.dkake alinmaması maddi hasarlarin olusmasına sebep olabilir.

1.2.2 Символи за опасност

Символите за опасност са смислени графични изображения, които предоставят информация за вида на опасността. В този документ са използвани следните символи за опасност:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sikuşip ezilmeden dolayi yaralanma tehlikesi

• Относно този документ

Tehlike sembolü Anlami
	Sicak:yüeylerden kaynaklanan tehlike
	Güçlü elektromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Стандартният вид и структура на предупрежденията в този документ са еднакви.

В следващия пример е показано предупреждение за опасност от токов удар, причинен от части под напрежение. Посочени са мерките, които трябва да се предприемат, за да се избегне опасността.

1.2.4 Общи символи

В този документ са използвани следните общи символи:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlami
	Gerekli araqlar,isareti
	Ön koşullarin,isareti
	Koşul,isareti (... olursa.... olur)
	Sonuc,isareti
[Baslat]Tuş veya duğme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради части под напрежение!

• Грешки при ремонти, извършвани от хора без електрически познания, могат да причинят токов удар. Преди започване на работа по уреда, той трябва да бъде изключен от електрическата мрежа поне 60 секунди.
• След ремонта трябва да се извърши тест за безопасност съгласно VDE 0701 или съответните национални разпоредби.

Опасност от нараняване от остри ръбове!

• Използвайте защитни ръкавици.

Риск от притискане по време на ремонт, поддръжка, отстраняване на неизправности и сервизни дейности, причинен от тежки и движещи се части.

• Носете защитни обувки. Осигурете тежките части, за да не паднат на пода.
• Не поставяйте части на тялото между движещите се части.

Опасност за безопасността / функционирането на уреда! Използвайте само оригинални части. Опасност от повреда на компоненти, чувствителни към електростатичен разряд (ESD)! Не докосвайте модулите, включително връзките и проводящите пътеки.

Оборудване и помощни средства

Tanımlama Detaylár Gırkıntüler
Delik boşluklu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidalar,——in	—
Torx T15 tornavida Üzunluk 80 mm
Düz tornavida Biçak	10 mm x 1,6 mm x 200 mm	①
Iğne uzlu suspense [00340871]	Uzunluk: 200 mm,)—üz	—

Ремонт

4.1 Смяна на горната плоча

Подготовка:

Устройството е изключено от захранването. До устройството може лесно да се достигне.

4.1.1 Сваляне на горната плоча

1. Отзад развийте двата винта (1) (по избор).
2. Натиснете нагоре двата лоста под горната плоча (2).

1. Повдигнете леко горната плоча отпред (3).
2. Бутнете горната плоча назад (4).
3. Извадете горната плоча.

4.1.2 Монтиране на горната плоча

1. Поставете зъбците от задната част на горната плоча в гнездата им (1).

1. Бутнете горната плоча напред (2).
2. Натиснете предната част на плота надолу, докато двата лоста щракнат осезаемо на мястото си (3).
3. Поставете отново двата винта (4) (по избор).

Ремонт

4.2 Монтиране на кошниците

Преден мост:

Извадете кошницата от уреда.

4.2.1 Монтаж на артикул 614935 за модели с ширина 86 cm

Специално помощно оборудване:

Монтажен водач [00614935] Гечме част [00618565] 1. Поставете артикул 614935 диагонално. 2. Центрирайте канала на водача и го поставете на място.

4.2.2 Монтаж на гечме част

Специално помощно оборудване:

Монтажен водач [00614935] Гечме част [00618565]

При измиване на съдовете, тази част може да се сгъне. Допълнителният ъгъл намалява събирането на вода под частите. При миене на дълги чаши се препоръчва тази част да остане долу. Ако горната кошница има допълнителни пластмасови накрайници, те трябва да се отстранят.

1. Отстранете пластмасовия накрайник.

1. Поставете гечме частта на място.

1. Сгънете скобата навън.

Ремонт

1. Поставете съдовете за миене.

4.2.3 Монтаж на парния модул Специално помощно оборудване:

Монтажен водач [00614935] Гечме част [00618565]

Затегнете горните части под парния модул и кошничната система.

Ремонт

4.3 Смяна на varioDrawer

4.3.1 Изваждане на varioDrawer

1. Огънете дръжките навътре.

1. Издърпайте дръжката нагоре.
2. Натиснете пластмасовите странични елементи навън и ги избутайте нагоре от рамката.

Ремонт

1. Внимателно огънете водещите издатъци навън.

1. Издърпайте извитите части от издатъците навън.
2. Натиснете предната метална рамка, като я отделите от държачите.

1. Издърпайте металната рамка по водача.

4.3.2 Монтаж на varioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на разпръскващите рамена

4.4.1 Сваляне на разпръскващото рамо

1. Разхлабете горното разпръскващо рамо (1) и го издърпайте надолу, за да го свалите (2).

1. За да свалите долното разпръскващо рамо, го издърпайте надолу.

4.4.2 Монтаж на разпръскващото рамо

1. Поставете долното разпръскващо рамо. То ще щракне на мястото си.
2. Поставете горното разпръскващо рамо и го завийте здраво.

Ремонт

4.5 Смяна на филтрите

4.5.1 Сваляне на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Проверете дали в помпата на кабината не са попаднали чужди предмети.

1. Издърпайте надолу, за да извадите микрофилтъра.

4.5.2 Монтаж на филтрите

1. Свържете отново филтърната система. Уверете се, че заключващите езичета на грубия филтър са на мястото си.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките са подравнени.

Ремонт

4.6 Монтаж на пръскащата глава на тавата за печене

1. Извадете горната кошница.
2. Поставете пръскащата глава на тавата за печене в държача (1) и я завъртете надясно (2).

Пръскащата глава на тавата за печене ще щракне на мястото си.

Ремонт

4.7 Смяна на захранващия кабел

Предпоставки:

Уредът е изключен от контакта. Уредът е отделен от водоснабдяването. Има свободен достъп до уреда.

4.7.1 Изваждане на захранващия кабел

Изключете щепсела на захранващия кабел, като го движите внимателно нагоре и надолу, и го издърпайте от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване при свързване към мрежата!

Риск от пожар

Натиснете щепсела в контакта, докато чуете щракване.

Поставете щепсела на захранващия кабел в контакта, докато се чуе щракване.

Ремонт

4.8 Смяна на капака на дозатора за препарат

Може да се използва малка отвертка като лост.

Преден капак:

Изключете уреда от контакта. Изключете уреда от водоснабдяването. Вратата трябва да е отворена. Капакът на дозатора за препарат е свален.

4.8.1 Изваждане на дозатора за препарат

1. Преместете капака на дозатора за препарат с 5 мм.
2. Повдигнете капака на дозатора за препарат отдолу извън водещите релси и го извадете отгоре извън водещите релси.
3. Извадете.

4.8.2 Монтаж на пружината

1. Докоснете дългия край на пружината до монтажния отвор на отделението за препарат (1).

1. Докоснете късия край на пружината до монтажния отвор на капака на отделението за препарат (2).
2. Натиснете капака, за да го поставите на място.

4.8.3 Монтаж на капака на отделението за препарат

1. Поставете капака на отделението за препарат върху водещите релси от едната страна, на 5 мм преди напълно отвореното положение. С леко натискане притиснете другата страна към водещите релси.
2. С леко натискане притиснете другата страна към водещите релси.

Ремонт

4.9 Смяна на капака на помпата за отпадъчна вода

Внимание:

Кошницата е извадена. Филтрите са извадени.

4.9.1 Сваляне на капака на помпата за отпадъчна вода

1. Изпразнете водата.

Ако е необходимо, използвайте гъба.

1. Повдигнете капака на помпата с отвертка и го задръжте с кръстата част.

1. Повдигнете капака на помпата под лек ъгъл навътре и го извадете.

4.9.2 Монтаж на капака на помпата за отпадни води

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата ще щракне на мястото си.

Ремонт

4.10 Смяна на страничния панел

Предпоставки:

Уредът е изключен от захранването. Уредът е отделен от водоснабдяването. Уредът е свободно достъпен. Самостоятелни уреди: горната плоча трябва да е отстранена. → 955

4.10.1 Сваляне на страничния панел

1. Разхлабете винтовете на страничния панел (1).

Фигура 1: Напълно вграден

1. Завъртете страничния панел леко настрани (2).
2. Спуснете страничния панел и го издърпайте от долния жлеб (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел върху основната плоча.

Фигура 2: Напълно вграден

1. Натиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Предупреждение:

Изключете уреда от електрическата мрежа. Уредът се отделя от водоснабдяването.

4.11.1 Отстраняване на външната врата

Развийте винтовете, както е описано по-долу.

1. Отворете вратата. 2. Отстранете 4-те винта.

3

Хванете вратата от едната страна, за да я задържите.

Отстранете 2-те винта.

4.11.2 Монтаж на външната врата

Ремонт

Предпазни мерки:

Уплътнението е поставено и закрепено правилно от вътрешната страна на външната врата. Пантите се поставят на външната врата. 1. Не затваряйте вратата рязко. 2. Натиснете външния капак надолу към контролния панел (1).

1. Натиснете външния капак към вътрешния и го задръжте натиснат (2).

4

Задръжте вратата от едната страна, за да я закрепите.

Отворете капака и го закрепете с два винта (4 x 11 mm метални винтове).

1. Закрепете външния капак с четири винта (4 x 11 mm метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако платката е дефектна, трябва да се смени целият контролен панел.

Предпазни мерки:

Изключете уреда от захранването. Уредът се отделя от водоснабдяването. Външната врата трябва да е свалена. Външната врата трябва да е отстранена.

4.12.1 Демонтаж на контролния панел

1. Разединете електрическите връзки от контролния панел и от сензора за липса на препарат (1, 2).

1. Разединете заземителния кабел (3) (по избор). 3. Отворете капака на уреда.
2. Хванете контролния панел, за да не падне.

5. Извадете 6-те винта.

1. Извадете контролния панел.

4.12.2 Монтиране на контролния панел

Използвайте винтове 4× 16mm.

Монтирайте в обратен ред.

Ремонт

4.13 Фиксиране на пружините на вратата

1. Отстранете защитния капак на опъващото въже.

2.1. Отворете леко вратата (1).

1. Затегнете в жлеба на носещата основа (2).
2. Затворете бавно вратата (3).

Въжената система автоматично се свързва с механизма на вратата.

Ремонт

3.1. Отстранете капака (4).

1. Преместете го назад и освободете пантата на вратата (5). 3. Отворете капака (6).

1. Повторете операцията от другата страна на уреда.

Ремонт

4.14 Смяна на цокъла

Цоклите са еднакви и могат да се разменят.

Внимание:

Изключете уреда от електрическата мрежа. Уредът се отделя от водоснабдяването. Външната врата трябва да е свалена. Външната врата трябва да е свалена.

4.14.1 Отстраняване на цокъла

1.

Неправилно отстраняване.

Ако цокълът се разхлаби отстрани и се свали, двете скоби могат да се счупят. Ако е повредена само една скоба, тъй като скобите са еднакви, те могат да се разменят.

Препоръчително е да подпрете предната част на основата с крак, докато изваждате цокъла. По този начин се избягва прекомерно натоварване на задната част на основата.

1. Освободете леглата (1), като натиснете с отвертка и ноктите надолу.

1. Отстранете панела.
2. Завъртете краката напред (1).

4.14.2 Монтаж на панела за крака

1. Поставете краката.
2. Монтирайте панела за крака отгоре (1) и натиснете надолу, докато щракне (2).

Ремонт

4.15 Смяна на долната цокълна плоча

Долната цокълна плоча се намира в зоната под предната част.

Предпоставки:

Изключете щепсела на уреда. Уредът се отделя от водоснабдяването. Панелът (по избор) трябва да е свален. Външната врата трябва да е свалена. Външната врата трябва да е свалена. Трите панела трябва да са свалени (по избор). → 973

4.15.1 Отстраняване на долната цокълна плоча

1. Разхлабете 2-те винта (1).

1. Отстранете връзките на скобата (2).
2. Внимателно наклонете основната плоча напред (1).

4.

В зависимост от модела, щепселът на EmotionLight все още е закрепен към основата.

Отключете щепсела на скобата и го издърпайте назад (по избор) (2).

4.15.2 Монтаж на основната плоча

Монтирайте основната плоча в обратен ред на демонтажа.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба се намира в предната част на уреда, в долната страна.

Предпоставки:

Изключете уреда от захранването. Отделете уреда от водоснабдяването. Панелът трябва да е свален (по избор). Свалете външната врата. Предният панел трябва да е свален (по избор). →973 Свалете основната плоча, 974

4.16.1 Сваляне на преливния канал

Останала вода - Когато маркучът за източване се свали, останалата вода може да изтече върху основата. - Водата може да се изтегли с помощта на спринцовка.

1. Извадете механизма на капака от горната страна (1,2).

1. Оставете капака свободен от горната страна.

3.1. Поставете отвертка под металния клип (1).

1. Внимателно освободете металния клип (2).

Ремонт

1. Повдигнете и извадете преливната тръба.

4.16.2 Монтаж на преливната тръба

Неправилният монтаж на преливната тръба може да причини водни щети!

Поставете преливната тръба правилно в долния водач на основата

поставете.

Поставете преливната тръба правилно от горната страна.

1. Поставете преливната тръба (1).
2. Плъзнете преливната тръба в контейнера (2).
3. Натиснете маркуча за преливане в водача на контейнера (3).
4. Внимателно поставете маркуча за преливане (4).
5. Поставете маркуча за преливане (5).

Ремонт

1. Проверете монтажа от лявата и дясната страна. 3. Проверете дали приляга плътно.

1. Поставете металната скоба от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Внимание:

Изключете уреда от захранването. Уредът се отделя от водоснабдяването.

4.17.1 Сваляне на вътрешната врата

1. Разхлабете винтовете (1).
2. Повдигнете вътрешната врата нагоре (2).

1. Закрепете пантата на вратата с винтовете.
2. Поставете капаците върху пантите.
3. Закрепете капака с винтовете.

4.17.2 Монтаж на вътрешната врата

1. Сгънете уплътнението на вратата напред.
2. Поставете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Сгънете уплътнението на вратата нагоре. Страничните части сочат нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Предпоставки:

Изключете уреда от електрическата мрежа. Отделете уреда от водоснабдяването. Осигурен е свободен достъп до уреда. Страничният панел е свален. → 966 Външната врата трябва да е свалена. Вътрешната врата е свалена. Контролният панел трябва да е свален. → 970 Пружината на вратата е обезопасена. → 971 Предният панел трябва да е свален. → 973 Дънният панел трябва да е свален. → 974 Преливният канал трябва да е свален. → 975

4.18.1 Сваляне на пантата на вратата

1. Освободете задържащата кука с отвертка (1).
2. Издърпайте вратата напред (2).

1. Освободете заземителната връзка на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата в уреда (1).
2. Преместете пантата надолу, докато се заключи в устройството (2).

2.

Липсващото заземяване може да доведе до потенциал на мрежата върху вратата.

Свържете заземителната връзка.

Ремонт

4.19 Смяна на уплътнението на вратата (долно)

Изключете уреда. Уредът се отделя от водоснабдяването. Външната врата трябва да е отворена. Долният капак трябва да е свален. 974 Предният панел трябва да е свален (по избор). →973 Вратата трябва да е свалена. Контролният панел трябва да е свален. В долната дясна част извадете държача на кабелния сноп.

4.19.1 Разхлабване на уплътнението на вратата

1. Извадете двата фиксиращи клипса на долното уплътнение на вратата (1, 2).

1. Отделете канала за преливане.

1. Отстранете канала за преливане, като го повдигнете.

Ремонт

1. Извадете долното уплътнение на вратата от отвора.

4.19.2 Монтиране на уплътнението на вратата

1. Поставете уплътнението заедно с капаците на уплътнението отляво и отдясно на водача на уплътнението.

1. Поставете уплътнението на вратата заедно с решетката на вентилационния отвор във вътрешната врата.
2. Закрепете уплътнението на вратата с двата фиксиращи клипса.

Ремонт

4.20 Смяна на уплътнението на вратата (горно)

Изключете щепсела на уреда. Уредът се отделя от водоснабдяването.

4.20.1 Изваждане на уплътнението на вратата

Извадете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

Преди монтаж уплътнението на вратата трябва да се отреже до необходимата дължина. Дължината е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящото уплътнение на вратата.
2. Уверете се, че профилът на уплътнението е в правилната монтажна позиция.

1. Бялата точка трябва да е на същото ниво като серията на уплътнителния лагер.

4

Уплътнението не трябва да е вълнообразно или опънато в ъглите. Уплътнението се срязва диагонално в краищата и се насочва надолу отпред към долната част на шкафа.

Поставете края на уплътнението плоско отпред в долната част на вътрешната врата. Уплътнението трябва да стои възможно най-далеч от страничната страна на шкафа.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на светлината EmotionLight 1

Светлината EmotionLight се намира в горната предна външна зона на резервоара за изплакване.

Изключете уреда от захранването. Уредът се отделя от водоснабдяването. Осигурен е свободен достъп до уреда. Горната плоча трябва да е отстранена (по избор). Десният страничен панел е свален (по избор)→966

4.21.1 Сваляне на лампата EmotionLight

1. Откачете задържащата кука отзад (1).

1. Извадете държача нагоре (2).
2. Извадете щепсела от конектора (отпред вдясно).
3. Разединете електрическата връзка от захранващия модул.

1. Извадете лампата EmotionLight от уреда.

4.21.2 Монтиране на лампата EmotionLight

1. Поставете държача в рамката на резервоара за изплакване (1).

Ремонт

1. Поставете задържащата кука (2).

3

Поставете кабела в долния десен ъгъл.

Ремонт

Фигура 3: Плосък кабел

1. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight (индикатора за време)

Сменяйте TimeLight само като цял модул. Модулът TimeLight е монтиран отзад на основната контактна платка.

Предпоставка:

Изключете уреда от захранването. Отделете уреда от водоснабдяването. Предният панел трябва да е отворен. →973 Основната контактна платка е свалена и обърната. 974

4.22.1 Изваждане на TimeLight

1. Огънете леко зъбците (1).

1. Издърпайте модула TimeLight нагоре и го извадете от уреда (2).

4.22.2 Инсталиране на TimeLight

1. Огънете зъбците (1) отново назад.

1. Поставете модула TimeLight обратно, като го плъзнете (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на осветлението на процепа (gap illumination)

Предпоставки:

Изключете щепсела на устройството. Отделете устройството от водоснабдяването. Външният капак е свален. Контролният панел е свален.

4.23.1 Сваляне на осветлението на процепа (gap illumination)

1. Освободете кабела от скобата (1).
2. Извадете електрическата връзка от модула за управление (2).

2.1. Откачете задния заключващ механизъм (1).

1. Извадете светлинната платка (2).

Ремонт

3.1. Откачете заключващия механизъм (1).

1. Повдигнете PCB заедно с държача и го извадете от рамката на модула за управление (2).

4.23.2 Монтаж на осветлението на процеп (осветяване)

1. Поставете платката на PCB в рамката на работния модул.

1. Натиснете, докато чуете щракване.

1. Поставете оптичното влакно и натиснете, докато чуете щракване.

1. Свържете кабела към работния модул.
