SGS4HVI33E - Geschirrspüler BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Einbaugeschirrspüler
Marke	Bosch
Modell	SGS4HVI33E
Höhe	86 cm (Modell 86 cm)
Breite	60 cm (Schätzung)
Tiefe	60 cm (Schätzung)
Gewicht	ca. 50 kg (Schätzung)
Stromversorgung	220-240 V, 50/60 Hz, 10 A
Kapazität	12 Maßgedecke (Standard)
Hauptfunktionen	Filtersystem, rotierende Sprüharme, Vario-Schublade, EmotionLight, TimeLight, Gap-Beleuchtung
Sicherheit	Gerät vor Reparaturen vom Netz trennen; Schutzhandschuhe und -schuhe tragen; nur Originalteile verwenden
Wartung	Filter und Sprüharme regelmäßig reinigen
Ersatzteile (Beispiele)	Tablettenführung [00614935], Tassenablage [00618565], Deckel des Reinigungsmittelfachs, Sprüharm, Filter, Türdichtung, usw.
Reparierbarkeit	Detaillierte Reparaturanleitungen für den Austausch vieler Teile (Arbeitsplatte, Korb, Schublade, Arm, Filter, Netzkabel, etc.)

Häufig gestellte Fragen - SGS4HVI33E BOSCH

Wie starte ich den Geschirrspüler Bosch SGS4HVI33E?

Stellen Sie sicher, dass das Gerät ordnungsgemäß angeschlossen und der Wasserzulauf geöffnet ist. Wählen Sie ein Programm über das Bedienfeld und drücken Sie die Starttaste. Einzelheiten zu den Programmen finden Sie in der Bedienungsanleitung.

Was tun, wenn der Geschirrspüler nicht abpumpt?

Überprüfen Sie, ob der Grobfilter und der Mikrofilter verstopft sind. Reinigen Sie sie bei Bedarf. Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt oder verstopft ist. Wenn das Problem weiterhin besteht, muss möglicherweise die Abwasserpumpenabdeckung ausgetauscht werden.

Wie reinige ich die Filter des Geschirrspülers?

Drehen Sie den Grobfilter gegen den Uhrzeigersinn (1) und nehmen Sie das Filtersystem heraus. Trennen Sie den Mikrofilter und reinigen Sie beide unter fließendem Wasser. Setzen Sie es in umgekehrter Reihenfolge wieder ein, indem Sie die Pfeile ausrichten.

Wie tausche ich den Sprüharm aus?

Beim oberen Arm: Schrauben Sie ihn ab und ziehen Sie ihn nach unten. Beim unteren Arm: Drücken Sie ihn nach unten, um ihn zu entfernen. Der Zusammenbau erfolgt in umgekehrter Reihenfolge: Den unteren Arm einrasten, dann den oberen Arm festschrauben.

Wie wechsle ich die Deckel des Reinigungsmittelfachs?

Öffnen Sie die Deckel des Reinigungsmittelfachs und schieben Sie ihn um 5 mm. Heben Sie ihn unten an den Führungsschienen an und entfernen Sie die Feder. Setzen Sie die neue Feder mit dem langen Ende in das Befestigungsloch des Produktbehälters ein, das kurze Ende in das Loch der Deckel, und setzen Sie dann die Deckel wieder in die Schienen ein.

Wie tausche ich das Netzkabel aus?

Trennen Sie das Gerät vom Netz und von der Wasserzufuhr. Bewegen Sie das Anschlusskabel vorsichtig nach oben und unten, um es aus der Buchse zu ziehen. Stecken Sie das neue Kabel ein, bis es einrastet. Stellen Sie sicher, dass es richtig eingerastet ist.

Wie baue ich das Bedienfeld aus?

Entfernen Sie zuerst die Vordertür. Trennen Sie die elektrischen Anschlüsse des Bedienfelds und den Klarspülmangel-Fühler. Entfernen Sie die sechs Schrauben und lösen Sie das Bedienfeld. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Wie tausche ich die Türdichtung (unten) aus?

Entfernen Sie die beiden Halteclips an der unteren Dichtung, lösen Sie den Überlaufkanal und heben Sie ihn an. Entfernen Sie die alte Dichtung. Setzen Sie die Kappen auf die neue Dichtung, stecken Sie sie in die Innentür und befestigen Sie sie mit den Clips.

Wie wechsle ich das EmotionLight?

Lösen Sie die Arretierungsnase, nehmen Sie die Fassung von oben heraus, trennen Sie den elektrischen Anschluss vom Leistungsmodul. Setzen Sie die neue Fassung in den Behälterrahmen ein und rasten Sie die Nase ein. Verlegen Sie das Kabel korrekt im Bereich der Türscharniere.

Wo finde ich die vollständige Bedienungsanleitung für den Bosch SGS4HVI33E?

Die Bedienungsanleitung und die Gebrauchsanweisung sind kostenlos als PDF auf notice-facile.com verfügbar. Sie können auch eine Übersetzung in Ihre Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG SGS4HVI33E BOSCH

Reparatur

4.1 Arbeitsplatte entfernen

Ausbauen:

Gerät von der Stromversorgung trennen. Gerät drucklos machen.

4.1.1 Arbeitsplatte entfernen

1. Schrauben (1) (2 Stück) herausdrehen. 2. Arbeitsplatte nach oben abheben (2).

1. Arbeitsplatte nach vorne herausziehen (3). 4. Arbeitsplatte nach hinten herausziehen (4). 5. Arbeitsplatte entfernen.

4.1.2 Arbeitsplatte montieren

1. Arbeitsplatte in die Führung einsetzen und mit den Halteklammern (1) fixieren.

1. Arbeitsplatte nach vorne schieben (2).
2. Arbeitsplatte aufsetzen, bis die Verriegelung einrastet (3). 4. Schrauben (4) (2 Stück) festziehen.

Reparatur

Reparatur

4. Richten Sie den Düsenstrahl nach oben.

5. Ziehen Sie die Verbindungen des Düsenstrahls fest.

6. Entfernen Sie den Metallrahmen von der Führung, indem Sie ihn herausziehen.

7. Ziehen Sie den Metallrahmen heraus und lassen Sie das Wasser ab.

4.3.2 Montage des varioDrawer-Gestells

Reparatur

4.7 Austausch des Anschlusskabels

Ausbau:

Schalten Sie das Gerät aus. Trennen Sie es vom Stromnetz. Prüfen Sie, ob es frei zugänglich ist.

4.7.1 Ausbau des Anschlusskabels

Beachten Sie sorgfältig die Lage des Anschlusskabels oben/unten und ziehen Sie es aus dem Kontakt.

4.7.2 Einbau des Anschlusskabels

ACHTUNG!

Überprüfung der Hauptverbindung

BkapaTe nIbTHo 3axpaHbaunna KaBen,doKaTo upaKHe.

BkapaIte eencenaHa 3axpaHbaunka6en B KOHTAKTa,doKATO Cyete,He paKaBa HA MACTO.

PemOH

4.8 CmHa Ha KaNaChkaTa 3a nouchTbuaa npenapat

KATOIOCTOBMHCTpymeHTMOXeTe DaH3NON3BaTeMaNkAOTBepTKa.

N3nckBaHe:

YpeBTe H3KIOUeHOT 3aXpaHBAHeTO. UpeBte H3KNIOueH OT BOOCHAbNTenHaTa Mpeka. BpataTa e oTBopeHa. KanaKaTa 3a nouHCTBaunn npenapat e OTBopeHa.

4.8.1 Cbajhe Ha kanaqkaTa 3a noocTbaun npenapat

1.ПьзHTe KanaykaTa 3a noHCTBaUma npenapat Ha pa3ctOHHe 5 MM. 2. ⅢaBpnaTe DoHnlaTc P7A H KaNaKhata 3a NoCTbAa, pNepnapat OT HanpaBJIaBAWHTe 1HHu H N3BaDE To rPohata C TPha H KaNaKhata OT 1HHNTe. 3.Cbanete npykinHata.

4.8.2 NocTabaHa Ha npyKHaTa

1. NocetabeTe DblnH KpN H npyKHHATA BMOHTaXHHA OTBOP HA yCTPOINCTBOTO 3a Dozipane (1).

1. Noctabe TcNnK PAn HA npyXnHATA B MOtAaXnHr OTBp H aKaNaYkata 3a no- nCTBaua npenapat (2).
2. HatncheTe kanaHkata B yctroBTO 3a do3npaHe (3).

4.8.3 MoHTnpaHe Ha kanaqKaTa 3a nouHCTBaUna npenapat

1. Setzen Sie den Medikamentenbehälter in einem Abstand von 5 mm von der hinteren Öffnung in die Führung ein, bis er einrastet. Üben Sie nicht zu viel Kraft aus, drücken Sie die gegenüberliegende Seite in die Führung.
2. Überprüfen Sie die Funktion des Medikamentenbehälters.

Reparatur

4.9 Entfernen des Behälters für Abfallwasser

Entleerung:

Der Behälter ist geleert. Die Filter sind entfernt.→14

4.9.1 Entfernen des Behälters für Abfallwasser

1. Bewegen Sie den Schieber nach links. Prüfen Sie, ob er nicht klemmt. 2. Heben Sie den Behälter an, indem Sie ihn mit beiden Händen an der vorderen Kante fassen.

1. Heben Sie den Behälter an und entleeren Sie ihn.

4.9.2 Montieren des Behälters für Abfallwasser

Setzen Sie den Behälter (1) ein und drücken Sie ihn nach unten (2).

Der Behälter rastet ein.

Reparatur

4.10 Entfernen der Seitenwände

Entleerung:

Die Geräte sind gegen Berührung geschützt. Die Geräte sind gegen Feuchtigkeit geschützt. Die Geräte sind frei zugänglich. Selbstständige Geräte: Abstand zu Wänden einhalten.→8

4.10.1 Entfernen der Tür

1. Schrauben Sie die Scharniere von der Tür (1) ab.

Abb. 1: Türanschlag

1. 2. Neigen Sie die Tür leicht nach vorne (2). 3. Heben Sie die Tür von der Führung an der Basis (3) ab.

Reparatur

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH Seite 25 von 989

Reparatur

4.14 Austausch der Türdichtung

Die Dichtung ist zentriert und kann ausgetauscht werden.

Warnung:

Die Geräte sind gegen Berührung geschützt. Die Geräte sind gegen Feuchtigkeit geschützt. Die Tür ist geschlossen. Die Tür ist geschlossen (Türanschlag/Türanschlag).

4.14.1 Entfernen der Türdichtung

1

2. Fassen Sie die Dichtung (1) mit einem Schraubendreher und lösen Sie den Clip, indem Sie nach unten drücken.

4. Überprüfen Sie die Kralle vorne (1).

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Seite 30 von 989

Reparatur

4.17 Türinnenteil

Entfernen:

Ziehen Sie den Netzstecker. Trennen Sie das Gerät von der Wasserversorgung.

4.17.1 Entfernen der Türinnenteile

1. Schrauben Sie die Schrauben (1) heraus. 2. Ziehen Sie das Türinnenteil nach oben (2).

6. Befestigen Sie die Türplatte mit den Schrauben. 7. Setzen Sie das Türinnenteil auf. 8. Befestigen Sie das Türinnenteil mit den Schrauben.

4.17.2 Montieren der Türinnenteile

1. Öffnen Sie die Türdichtung vorne. 2. Setzen Sie das Türinnenteil in die Türdichtung ein.
2. Schließen Sie das Türinnenteil. 4. Drehen Sie die Türdichtung nach oben. Die Teile zeigen nach oben.
3. Setzen Sie die Türplatte auf.

Reparatur

Prüfung:

Entfernen Sie die Türverkleidung. Entfernen Sie die Türverkleidung. Die Türverkleidung ist frei zugänglich. Die Scharnierabdeckung ist geschweißt.→19 Die äußere Tür ist geschweißt. Die innere Tür ist geschweißt. Die Kontrollabdeckung ist geschweißt.→23 Die Türgriffe sind intakt.→24 Die obere Abdeckung ist geschweißt.→26 Die untere Abdeckung ist geschweißt.→27 Der Kabelkanal ist geschweißt.→28

4.18.1 Schweißen der Türverkleidung

1. 1. Lösen Sie die Schrauben (1) mit einem Schraubendreher. 2. Ziehen Sie die Türverkleidung nach vorne (2).

2. Lösen Sie die Verriegelung der Verkleidung.

4.18.2 Montage der Türverkleidung

SICHERHEIT

Stromschlaggefahr bei unsachgemäßem Umgang!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur. Elektrische Anlagen dürfen nur von qualifizierten Elektrofachkräften repariert werden. Nach der Reparatur muss eine Sicherheitsprüfung gemäß VDE 0701 und den landesspezifischen Vorschriften durchgeführt werden.

Reparatur

1. Setzen Sie die Verkleidung auf das Gerät (1).

2. Drücken Sie die Verkleidung nach unten (2), bis sie einrastet.

2.

Die Einbaulage kann zu einer Überbrückung der Spannung am Tor führen.

Bringen Sie die Einbaulage an.

Reparatur

4.19 Signal der Verriegelung (unten) des Tores

Prüfung:

Gerät vom Netz trennen. Gerät von der Stromversorgung trennen. Das Tor ist geschlossen. Die Antriebskette ist geschlossen.→27 Die untere Kante ist geschlossen (siehe).→26 Die Federn des Tores sind geschlossen. Die Steuerung ist geschlossen. Der Kabelhalter ist von unten sichtbar geschlossen.

4.19.1 Schweißen der Verriegelung des Tores

1. Schweißen Sie die beiden Halteklammern an der unteren Verriegelung des Tores (1,2).

1. Trennen Sie den Kanal für die Presse.

1. Heben Sie den Hebel für die Presse an.

Reparatur

4. Schweißen Sie die untere Verriegelung an der Innenseite des Tores.

4.19.2 Montage der Verriegelung des Tores

1. Setzen Sie die Verriegelungskanäle von unten unter die Verriegelungsschiene mit der Verstärkung des Tores.

1. Noctabete yinbTHHeHMeTo Ha BpaTata C ynBTHBaUTo KpNIO BB BbTpewHata Bpata. 3.3akpeneteBpaTataCdbe3aBpkauncko6n

PemOH

4.20 CmraHa ynnbTheHneTo (rpoHo) Ha BpaTaTa

M3nCKBaHe:

YpeBbTe H3KnIOueHOT 3axpaHBAHeTo. YpeBt E n3KIOHcH OT BODOCHA6dITENHATA MpeXa.

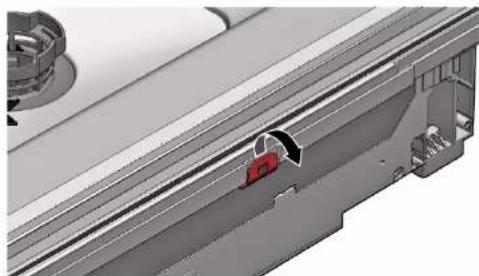

4.20.1 Cbanahe Ha ynnbTheHneTo Ha Bpata

CbaTe ynBtHeHMeTo Ha BpaTaT O TBTpewHaTa paMaKa.

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH Ctrpanuia 38 ot 989

PemOH

Φue.3:Πnocbk ka6eN

4.BknioueTe uencena.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Ctrpanuca 39 ot 989

PemOH

4.22 CmHa Ha TimeLight

IIOIMENHARE TimeLight cAmO KATO KOMNNEKT. MoDyntTimeLight eФИКСИРAN B3aHATAcHt HnOHTAHa HnABHHK OKTAKT.

4.22.1 Schweißen der TimeLight

1. Entfernen Sie die Fixierelemente (1).

1. Drücken Sie das TimeLight-Modul von hinten (2).

4.22.2 Montieren der TimeLight

1. Entfernen Sie die Fixierelemente (2).

1. Drücken Sie das TimeLight-Modul in die Öffnung (2). 3. Schließen Sie die elektrischen Verbindungen.

Reparatur

Reparatur

1. Biegen Sie die äußeren Zähne der Führungsschiene nach außen.

4.17.1 Ausbau der inneren Türen

1. Entfernen Sie die Schrauben (1). 2. Heben Sie die inneren Türen nach oben heraus (2).

Der Anwender verwendet folgende Warnsymbole in diesem Dokument:

Der Anwender verwendet folgende allgemeine Symbole in diesem Dokument:

Entfernen Sie nur die Schrauben, die in den folgenden Schritten beschrieben sind.

1. Öffnen Sie die Tür.
2. Entfernen Sie die vier Schrauben.

3.

4.2 Korfsysteme installieren 173

2021-03-22 9001630792 Urheberrecht BSH Hausgeräte GmbH Blz. 171 von 989

Reparatur

4.1 Werkblatt wechseln

Voraussetzung:

2021-03-22_9001630792 Urheberrecht BSH Hausgeräte GmbH Blz. 175 von 989

Reparatur

2021-03-22_9001630792 Urheberrecht BSH Hausgeräte GmbH Blz. 184 von 989

Reparatur

4.11 Außentür wechseln

Voraussetzung:

Reparatur

4.12 Bedienfeld austauschen

Reparatur

4.17 Innentür austauschen

Voraussetzung:

Reparatur

4.19 (Untere) Türdichtung austauschen

Voraussetzung:

Reparatur

4.22 TimeLight austauschen

Reparatur

Reparatur

Reparatur

1. Biegen Sie die Führungen vorsichtig nach außen.

1. Ziehen Sie den Rost an den Rasten heraus.
2. Drücken Sie den Metallrahmen vorne aus den Halterungen.

Reparatur

Reparatur

2021-03-22_9001630792 Autorisierung: BSH Hausgeräte GmbH, Seite 277 von 989

Reparatur

2021-03-22 9001630792 Autorisierung: BSH Hausgeräte GmbH, Seite 280 von 989

Reparatur

2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH, Seiten 349 bis 989

Reparatur

2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH, Seiten 354 bis 989

Reparatur

Reparaturhinweise - Geschirrspüler

Zu diesem Dokument 374

1.1 Wichtige Hinweise: 374 1.1.1 Zweck 374 1.2 Zeichenerklärung 374 1.2.1 Gefahrenstufen 374 1.2.2 Gefahrensymbole 374 1.2.3 Struktur der Warnhinweise 375 1.2.4 Allgemeine Symbole 375

Sicherheit 376

2.1 Allgemeine Sicherheitshinweise 376 2.1.1 Alle Hausgeräte 376

Werkzeuge und Hilfsmittel 377

Instandsetzen 378 4.1 Arbeitsplatte tauschen 378

4.1.1 Arbeitsplatte demontieren 378 4.1.2 Arbeitsplatte montieren 378

4.2 Korbsystem montieren 379

4.2.1 Tabrutsche für 86 cm Modelle montieren 379 4.2.2 Tassenauflagebügel montieren 379 4.2.3 Dampfgareinsatz montieren 380

4.3 VarioSchublade tauschen 381

4.3.1 VarioSchublade demontieren 381 4.3.2 VarioSchublade montieren 382

4.4 Austauschen der Sprüharme 383

4.4.1 Ausbau des Sprüharms 383 4.4.2 Einbau des Sprüharms 383

4.5 Austauschen der Siebe 384

4.5.1 Ausbau der Siebe 384 4.5.2 Einbau der Siebe 384

4.6 Einbau des Backblech-Sprühkopfs 385

4.7 Austauschen des Netzkabels 386

4.7.1 Anschlusskabel abstecken 386 4.7.2 Anschlusskabel anstecken 386

4.8 Reinigerdeckel tauschen 387

4.8.1 Reinigerdeckel demontieren 387 4.8.2 Feder einsetzen 387 4.8.3 Reinigerdeckel montieren 387

4.9 Austauschen der Abwasserpumpenabdeckung 388

4.9.1 Ausbau der Abwasserpumpenabdeckung 388 4.9.2 Einbau der Abwasserpumpenabdeckung 388

4.10 Seitenwand tauschen 389

4.10.1 Seitenwand demontieren 389 4.10.2 Seitenwand montieren 390

4.11 Außentür tauschen 391

4.11.1 Außentür demontieren 391 4.11.2 Außentür montieren 391

4.12 Bedienblende tauschen 393

4.12.1 Bedienblende demontieren 393 4.12.2 Bedienblende montieren 393

4.13 Montieren der Tüfedern 394

4.14 Sockelblende tauschen 396

4.14.1 Sockelblende demontieren 396 4.14.2 Sockelblende montieren 396

4.15 Sockelblech tauschen 397

4.15.1 Sockelblech demontieren 397 4.15.2 Sockelblech montieren 397

4.16 Austauschen des Überlaufkanals 398

4.16.1 Überlaufkanal entfernen 398 4.16.2 Einbauen des Überlaufkanals 399

4.17 Austauschen der Innentür 401

4.17.1 Ausbau der Innentür 401 4.17.2 Einbau der Innentür 401

4.18 Austauschen des Türscharniers 402

4.18.1 Ausbau des Türscharniers 402 4.18.2 Einbau des Türscharniers 402

4.19 Türdichtung (unten) tauschen 404

4.19.1 Türdichtung demontieren 404 4.19.2 Türdichtung montieren 405

4.20 Türdichtung (oben) tauschen 406

4.20.1 Ausbau der Türdichtung 406 4.20.2 Einbau der Türdichtung 406

Reparaturhinweise - Geschirrspüler

4.21 EmotionLight tauschen 407

4.21.1 EmotionLight demontieren 407 4.21.2 EmotionLight montieren 407

4.22 TimeLight tauschen 410

4.22.1 TimeLight demontieren 410 4.22.2 TimeLight montieren 410

4.23 Gap Illumination tauschen 411

4.23.1 Gap Illumination demontieren 411 4.23.2 Gap Illumination montieren 412

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätewartung gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
!	Allgemeiner Warnhinweis
	Gefahr durch elektrische Spannung
	Gefahr durch Explosion
	Gefahr von Schnittverletzungen
	Gefahr von Quetscherfetzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
	Gefahr durch heiße Oberflächen
	Gefahr durch starkes Magnetfeld
	Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz

trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
i	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
i	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
Kennzeichnung eines Links zu einer Vi- deoanleitungKennzeichnung erforderlicher WerkzeugeKennzeichnung erforderlicher VoraussetzungenKennzeichnung einer Bedingung (Wenn ..., dann ...)Kennzeichnung eines ErgebnissesStart Kennzeichnung einer Taste oder Schalt- fläche[00123456] Kennzeichnung einer MaterialnummerStatus Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

• Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und

Servicearbeiten durch schwere sich bewegende Bauteile

Schutzhandschuhe tragen. Schwere Bauteile gegen Herabfallen sichern. Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

Ausschließlich Originalersatzteile verwenden. Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)! - Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Detai s Bilder
Schraubendreher Torx T20 mit Bohrung [00340764]	100 mm, für Schrauben mit Sicherheitsstift
Isolierter Schraubenreher Torx T15 mit Bohrung [15000626]	Klingenlänge 125 mm, für Schrauben mit Sicherheitsstift
Schlitzschraubenreher	Klinge 10 mm x 1,6 mm x 200 mm
Flachrundzange [00340871]	Länge 200 mm, gerade

Instandsetzen

4.1 Arbeitsplatte tauschen

Voraussetzung:

Gerät ist spannungsfrei. Gerät ist freigestellt.

4.1.1 Arbeitsplatte demontieren

1. Zwei Schrauben hinten entfernen (1) (optional).
2. Beide Verrasthebel unter der Arbeitsplatte nach offen drücken (2).

1. Arbeitsplatte vorne leicht anheben (3).
2. Arbeitsplatte nach hinten wegschieben (4).
3. Arbeitsplatte abnehmen.

4.1.2 Arbeitsplatte montieren

1. Arbeitsplatte hinten mit den Haltenasen in die Führungen einrasten (1).

1. Arbeitsplatte nach vorne schieben (2).
2. Arbeitsplatte vorne nach unten drücken bis beide Verrasthebel hörbar einrasten (3).
3. Zwei Schrauben wieder verschrauben (4) (optional).

Instandsetzen

4.2 Korbsystem montieren

Voraussetzung:

Der relevante Korb ist aus dem Gerät entnommen.

4.2.1 Tabrutsche für 86 cm Modelle montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

1. Die Tabrutsche an der Korbvorderseite schräg einsetzen.
2. Tabrutsche zentrieren und einrasten.

4.2.2 Tassenauflagebügel montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

Beim Spülen von Tassen kann der Tassenauflage-Clip aufgeklappt werden. Die zusätzliche Schräglage vermindert die Ansammlung von Wasser auf der Tassenunterseite. Bei hohen Gläsern wird empfohlen, den Tassenauflage-Clip flach umzuklappen. Bei Oberkörben mit optionalen Kunststoffteilen müssen diese vorweg entfernt werden.

1. Kunststoffteile entfernen.

1. Tassenauflage-Clip einrasten.

1. Tassenauflage-Clip aufklappen.

Instandsetzen

1. Spülgut einräumen.

4.2.3 Dampfeinsatz montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

Dampfgareinsatz mit den Endstücken unter das Korbsystem klemmen.

Instandsetzen

4.3 VarioSchublade tauschen

1. Laschen des Griffs nach innen biegen.

4.3.1 VarioSchublade demontieren

1. Griff nach oben abziehen.
2. Seitliche Kunststoffeinlagen nach außen drücken und nach oben aus dem Rahmen drücken.

Instandsetzen

1. Führungslaschen vorsichtig nach außen biegen.

1. Klappstacheln aus den Laschen ziehen.
2. Metallrahmen vorne aus den Halterungen drücken.

1. Metallrahmen nach hinten aus der Führung schieben.

4.3.2 VarioSchublade montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Sprüharme

4.4.1 Ausbau des Sprüharms

1. Den oberen Sprüharm abschrauben (1) und zum Entfernen nach unten ziehen (2).

1. Den unteren Sprüharm zum Entfernen nach unten ziehen.

4.4.2 Einbau des Sprüharms

1. Den unteren Sprüharm einsetzen. Der Sprüharm rastet hörbar ein.
2. Den oberen Sprüharm einsetzen und festschrauben.

Instandsetzen

4.5 Austauschen der Siebe

4.5.1 Ausbau der Siebe

1. Das Grobsieb gegen den Uhrzeigersinn drehen (1) und das Siebsystem herausnehmen (2).

Darauf achten, dass keine Fremdkörper in den Pumpentopf fallen.

1. Das Mikrosieb nach unten abziehen.

4.5.2 Einbau der Siebe

1. Das Siebsystem wieder zusammenbauen. Darauf achten, dass die Rastnasen am Grobsieb eingerastet sind.
2. Das Siebsystem in das Gerät einsetzen und das Grobsieb im Uhrzeigersinn drehen. Darauf achten, dass sich die Pfeilmarkierungen gegenüberstehen.

Instandsetzen

4.6 Einbau des Backblechsprühkopfs

1. Den oberen Geschirrkorb entnehmen.
2. Den Backblechsprühkopf in die Halterung (1) einsetzen und nach rechts drehen (2).

Der Backblechsprühkopf rastet hörbar ein.

Instandsetzen

4.7 Austauschen des Netzkabels

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich.

4.7.1 Anschlusskabel abstecken

• Stecker der Anschlusskabel vorsichtig auf und ab bewegen und aus der Netzanschlussbuchse ziehen.

4.7.2 Anschlusskabel anstecken

ACHTUNG

Überhitzung des Netzkabels!

Brandgefahr

Netzkabel fest einstecken, bis es einrastet.

• Stecker der Anschlusskabel in die Netzanschlussbuchse stecken, bis der Stecker hörbar einrastet.

Instandsetzen

4.8 Reinigerdeckel tauschen

Als Hebelwerkzeug kann ein schmaler Schraubenzieher dienen.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Tür ist geöffnet. Der Reinigerdeckel ist geöffnet.

4.8.1 Reinigerdeckel demontieren

1. Reinigerdeckel 5 mm zuschieben.
2. Reinigerdeckel an unterer Seite aus Führungsschienen heben und Reinigerdeckel an oberer Seite aus Führungsschienen ziehen.
3. Feder entnehmen.

4.8.2 Feder einsetzen

1. Feder mit langem Ende in das Befestigungsloch der Zugabevorrichtung stecken (1).

1. Feder mit kurzem Ende in das Befestigungsloch des Reinigerdeckels stecken (2).
2. Deckel in die Zugabevorrichtung drücken (3).

4.8.3 Reinigerdeckel montieren

1. Reinigerdeckel 5 mm vor der ganz geöffneten Position auf einer Seite in Führungsschienen stecken. Gegenüberliegende Seite mit leichtem Kraftaufwand in Führungsschienen drücken.
2. Funktion des Reinigerdeckels prüfen.

Instandsetzen

4.9 Austauschen der Abwasserpumpenabdeckung

Voraussetzung:

Der Geschirrkorb ist entfernt. Die Siebe sind entfernt. → Seite 384

4.9.1 Ausbau der Abwasserpumpenabdeckung

1. Gegebenenfalls Wasser ausschöpfen. Gegebenenfalls einen Schwamm verwenden.
2. Die Pumpenabdeckung mit Hilfe eines Löffels aushebeln und am Steg fassen.

1. Die Pumpenabdeckung schräg nach innen anheben und entnehmen.

4.9.2 Einbau der Abwasserpumpenabdeckung

Die Pumpenabdeckung einnetzen (1) und nach unten drücken (2).

Die Pumpenabdeckung rastet hörbar ein.

Instandsetzen

4.10 Seitenwand tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Bei Standgerät: Arbeitsplatte ist demontiert. → Seite 378

4.10.1 Seitenwand demontieren

1. Schrauben der Seitenwand entfernen (1).

Abb. 1: Vollintegriert

1. Seitenwand oben leicht nach außen kippen (2).
2. Seitenwand absenken und aus der Bodenwanne aushängen (3).

Instandsetzen

4.10.2 Seitenwand montieren

1. Seitenwand in die Bodenwanne einhängen (1).

Abb. 2: Vollintegriert

1. Seitenwand an das Gerät drücken (2).
2. Seitenwand mit Schrauben befestigen (3).

Instandsetzen

4.11 Außentür tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.11.1 Außentür demontieren

Schrauben entfernen, wie in den folgenden Schritten beschrieben.

1. Tür öffnen.

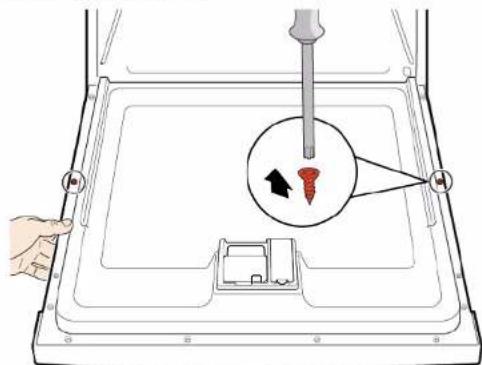

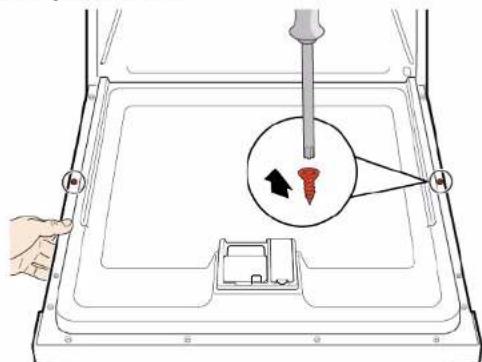

2. Vier Schrauben entfernen.

3

Tür an der Seite mit einer Hand sichern.

Zwei Schrauben entfernen.

4.11.2 Außentür montieren

Instandsetzen

Voraussetzung:

Dämmvlies ist korrekt in der Innenseite der Außentür positioniert und fixiert. Scharniere sind in die Außentür eingehängt. 1. Innentür ohne einzuschnappen schließen. 2. Außentür nach oben unter die Bedienblende schieben (1).

1. Außentür an Innentür drücken und festhalten (2).

4

Tür an der Seite mit einer Hand sichern.

Tür öffnen und mit zwei Schrauben (4 x 11 mm Metallschrauben) sichern.

1. Außentür mit vier Schrauben (4 x 11 mm Metallschrauben) sichern.

Instandsetzen

4.12 Bedienblende tauschen

Im Falle eines defekten Bedienmoduls muss die gesamte Bedienblende ausgetauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist abgebaut. (Außentür tauschen (voll-)integriert)

4.12.1 Bedienblende demontieren

1. Elektrische Anschlüsse an Bedienblende und Klarspülermangelsensor abziehen (1, 2).

1. Masseleitung abziehen (3) (optional). 3. Gerätetür öffnen.
2. Bedienblende gegen Herabfallen sichern (festhalten).
3. Sechs Schrauben entfernen.

1. Bedienblende abnehmen.

4.12.2 Bedienblende montieren

Schrauben 4 x 16 mm verwenden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.13 Montieren der Türfedern

1. Die Seilführungsabdeckung nach außen abnehmen.

2.1. Die Tür leicht öffnen (1).

1. Den Seilsystemhalter in der Bodenwannenkerbe fixieren (2). 3. Die Tür langsam schließen (3).

Das Seilsystem wird automatisch in das Türscharnier eingehängt.

Instandsetzen

3.1. Die Tür leicht schließen (4).

1. Die Kerbe nach hinten bewegen und das Türscharnier lösen (5). 3. Die Tür öffnen (6).

1. Den Vorgang auf der anderen Geräteseite wiederholen.

Instandsetzen

4.14 Sockelblende tauschen

Die Füße sind identisch und können untereinander getauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Außentür ist abgebaut. Außentür tauschen (voll-integriert)

4.14.1 Sockelblende demontieren

1

Falsche Demontage. Wird die Sockelblende seitlich gelockert und abgenommen, kann es vorkommen, dass die beiden Halterungen ausbrechen. Wird nur ein Halter beschädigt, kann die Seite gewechselt werden, da beide Halterungen gleich sind. Es ist ratsam, dem Gerät seitlich vorne etwas unterzulegen, um die Sockelblende mit den Füßen zu entlasten.

1. Mit Schraubendreher in die Führungen (1) eingreifen und Verrastung nach unten öffnen.

1. Blende nach oben abnehmen.
2. Füße nach vorne abnehmen (1).

4.14.2 Sockelblende montieren

1. Füße einsetzen.
2. Sockelblende oben anlegen (1) und nach unten drücken, bis sie hörbar einrastet (2).

Instandsetzen

4.15 Sockelblech tauschen

Das Sockelblech befindet sich im unteren Bereich an der Vorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront (optional) ist demontiert. Die Auftür ist abgebaut. Die Auftür tauschen (voll-/integriert). Die Sockelblende ist demontiert (optional). → Seite 396

4.15.1 Sockelblech demontieren

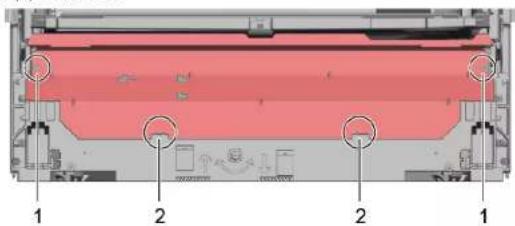

1. Zwei Schrauben (1) entfernen.

1. Rastelemente ausrasten (2).
2. Sockelblech vorsichtig nach vorne kippen (1).

4.

Je nach Modellreihe ist die Steckverbindung zum EmotionLight noch am Sockel befestigt.

Stecker an der Rastnase entriegeln und nach hinten abziehen (optional) (2).

4.15.2 Sockelblech montieren

• Sockelblech in umgekehrter Reihenfolge montieren.

Instandsetzen

4.16 Austauschen des Überlaufkanals

Der Überlaufkanal befindet sich im unteren Bereich der Gerätevorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront ist demontiert (optional). Die Außentür ist entfernt. Die Sockelblende ist entfernt (optional). → Seite 396 Das Sockelblech ist angebracht. → Seite 397

4.16.1 Überlaufkanal entfernen

Restwasser

• Beim Abnehmen des Ablaufschlauchs kann Restwasser auslaufen.
• Das Wasser auffangen oder mit der Saugspritze aus der Bodenwanne entfernen.

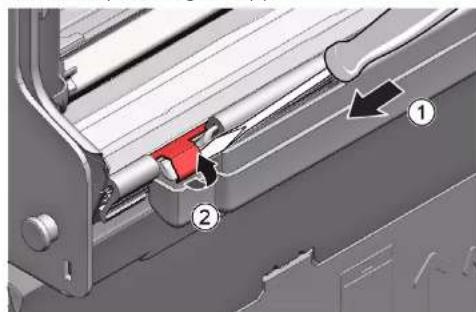

• Die obere Verrastung aushebeln (1, 2).

1. Das obere Rastelement lösen.

3.1. Unter der Metallklammer einen Schraubendreher einschieben (1).

1. Den Metallclip vorsichtig lösen (2).

Instandsetzen

1. Den Überlaufkanal abheben.

4.16.2 Einbau des Überlaufkanals

Wasserschaden durch fehlerhafte Montage des Überlaufkanals! Den Überlaufkanal ordnungsgemäß in die Führung der Bodenwane einsetzen. Den Überlaufkanal ordnungsgemäß einrasten.

1. Den Überlaufkanal platzieren (1).
2. Den Überlaufkanal in die Dichtung einsetzen (2).
3. Den Überlaufkanal in die Dichtungsführung eindrücken (3).
4. Den Überlaufkanal bündig einsetzen (4).
5. Den Überlaufkanal befestigen (5).

Instandsetzen

1. Die Montage rechts und links überprüfen. 3. Den festen Sitz überprüfen.

1. Die Metallklammer links und rechts befestigen.

Instandsetzen

4.17 Austauschen der Innentür

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.17.1 Ausbau der Innentür

1. Die Schrauben entfernen (1).
2. Die Innentür nach oben entfernen (2).

1. Das Türscharnier mit Schrauben befestigen.
2. Die Innentür am Türscharnier platzieren.
3. Die Innentür mit Schrauben befestigen.

4.17.2 Einbau der Innentür

1. Die Türdichtung nach vorn klappen.
2. Die Innentür hinter die Türdichtung schieben.
3. Die Innentür schließen.
4. Die Türdichtung nach oben schlagen. Die Seitenteile zeigen nach oben.
5. Das Türscharnier nach oben schieben.

Instandsetzen

4.18 Austauschen des Türscharniers

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Die Seitenwand ist entfernt. → Seite 389 Die Außentür ist entfernt. Die Innentür ist entfernt. Die Bedienblende ist entfernt. → Seite 393 Die Türfedern sind befestigt. → Seite 394 Die Sockelblende ist entfernt. → Seite 396 Das Sockelblech ist entfernt. → Seite 397 Der Überlaufkanal ist entfernt. → Seite 398

4.18.1 Ausbau des Türscharniers

1. Den Rasthaken mit einem Schraubendreher öffnen (1).
2. Das Türscharnier nach vorn ziehen (2).

1. Den Erdanschluss am Türscharnier lösen.

4.18.2 Einbau des Türscharniers

Instandsetzen

1. Das Scharnier am Gerät platzieren (1).
2. Das Scharnier nach unten schieben (2), bis es am Gerät eingerastet ist.

2.

Ein fehlender Erdanschluss kann dazu führen, dass an der Tür Netzpotential anliegt.

Den Erdanschluss herstellen.

Instandsetzen

4.19 Türdichtung (unten) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist entfernt. Das Sockelblech ist entfernt. (→ Seite 397) Die Sockelblende ist entfernt (optional). (→ Seite 396) Die Türfedern sind demontiert. Die Bedienblende ist entfernt. Die Kabelbaumhalterung im rechten unteren Bereich ist entfernt.

4.19.1 Türdichtung demontieren

1. Zwei Halteklammern an der unteren Türdichtung entfernen (1, 2).

1. Überlaufkanal aushängen.

1. Überlaufrinne nach oben hin abnehmen.

Instandsetzen

1. Untere Türdichtung von Innentür abnehmen.

4.19.2 Türdichtung montieren

1. Dichtkappen links und rechts auf Dichtschiene mit Türdichtung aufstecken.

1. Türdichtung mit Dichtklappen in Innentür stecken.
2. Türdichtung mit zwei Halteklammern fixieren.

Instandsetzen

4.20 Türdichtung (oben) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.20.1 Ausbauen der Türdichtung

Die Türdichtung vom Innenrahmen abziehen.

4.20.2 Einbau der Türdichtung

Die Türdichtung muss vor dem Einbau auf die korrekte Länge zugeschnitten werden. Diese beträgt 1750 mm für 81 cm hohe Geräte und 1850 mm für 86 cm hohe Geräte.

1. Eine passende Türdichtung vorbereiten.
2. Auf die ordnungsgemäße Einbaulage des Dichtungsprofils achten.

1. Der weiße Punkt muss sich auf der Höhe der Dichtbettle befinden.

4

Die Dichtung darf im Eckbereich weder wellig noch gespannt sein. Die Dichtung ist an den Enden abgeschrägt und läuft nach vorn im Behälterboden aus.

Das Dichtungsende gerade nach vorne unter der Innentür positionieren. Die Dichtung sollte so weit wie möglich an der Behälterseite anliegen.

Ordnungsgemäß montierte Turdichtung:

Instandsetzen

4.21 EmotionLight tauschen

Das EmotionLight befindet sich im oberen vorderen Außenbereich des Spülbehälters.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Die Arbeitsplatte ist demontiert (optional). Die rechte Seitenwand ist demontiert (optional). → Seite 389

4.21.1 EmotionLight demontieren

1. Rastnase hinten ausrasten (1).

1. Fassung nach oben entnehmen (2).
2. Stecker aus Kupplung ziehen (Gerät vorne unter rechts).
3. Elektrische Verbindung am Leistungsmodul offen.

1. EmotionLight aus dem Gerät nehmen.

4.21.2 EmotionLight montieren

1. Fassung in Spülbehälterrahmen einsetzen (1).

Instandsetzen

1. Rastnase einrasten (2).

3

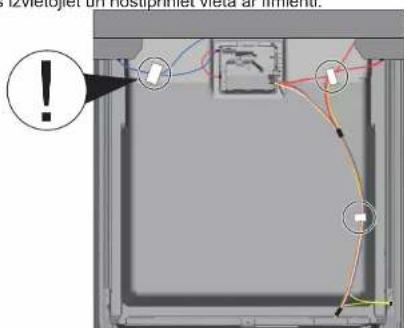

ACHTUNG

Unsachgemäße Installation!

Beschädigung der Leitung im Bereich des Türscharniers.

Leitung im Bereich des Türscharniers so verlegen (zwischen Scharnierplatte und Spülbehälter), dass sie nicht durch bewegliche Teile beschädigt werden kann.

Leitung an der rechten Unterseite verlegen.

Instandsetzen

Abb. 3: Flachbandkabel

1. Stecker einstecken.

Instandsetzen

4.22 TimeLight tauschen

Das TimeLight nur als Komplettteil austauschen. Das TimeLight-Modul ist auf der Rückseite des Sockelblechs befestigt.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Sockelblende ist entfernt. → Seite 396 Das Sockelblech ist entfernt und umgedreht. → Seite 397

4.22.1 TimeLight demontieren

1. Rastelemente (1) nach außen biegen.

1. TimeLight-Modul nach oben aus Führung (2) ziehen.

4.22.2 TimeLight montieren

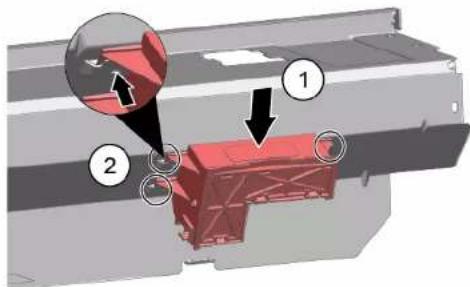

1. Rastelemente (1) zurückbiegen.

1. TimeLight-Modul in Führung (2) schieben.
2. Elektrischen Anschluss herstellen.

Instandsetzen

4.23 Gap illumination tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist demontiert. Die Bedienblende ist entfernt.

4.23.1 Gap Illumination demontieren

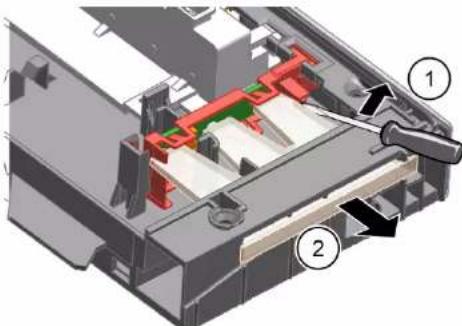

1. Rastelement ausrasten (1).
2. Elektrische Verbindung am Bedienmodul offen (2).

2.1. Rastnase hinten ausrasten (1).

1. Lichtleiste entfernen (2).

Instandsetzen

3.1. Rastnase ausrasten (1).

1. PCB mit Halter anheben und vom Rahmen des Bedienmoduls entfernen (2).

4.23.2 Gap Illumination montieren

1. PCB-Halter in Rahmen des Bedienmoduls einsetzen.

1. Mit einem Click-Geräusch festigen.

1. Lichtleiter montieren und mit einem Click-Geräusch festigen.

1. Leitung mit dem Bedienmodul verbinden.

1.1 Sicherheitshinweise 415 1.1.1 415 1.2 Erläuterungen 415 1.2.1 Gefahrenstufe 415 1.2.2 Symbole 415 1.2.3 Hinweise zu den Abbildungen 416 1.2.4 Allgemeine Symbole 416

Sicherheit 417

2.1 Sicherheitshinweise 417 2.1.1 Hinweise für den Bediener 417

Arbeit und Hilfsmittel 418

Reparatur 419 4.1 Austausch des Arbeitszylinders 419

4.1.1 Entfernen des Arbeitszylinders 419 4.1.2 Einbau des Arbeitszylinders 419

4.2 Einbau des Ventilblocks 420

4.2.1 Einbau der Sicherheitskappe für den 86-cm-Ausleger 420 4.2.2 Einbau und Abstützung der Ausleger 420 4.2.3 Einbau des Drehgelenks 421

4.3 Austausch des varioDrawer 422

4.3.1 Entfernen des varioDrawer 422 4.3.2 Einbau des varioDrawer 423

4.4 Austausch der Gelenkarme 424

4.4.1 Entfernen der Gelenkarme 424 4.4.2 Einbau der Gelenkarme 424

4.5 Austausch der Filter 425

4.5.1 Austausch des Filters 425 4.5.2 Einbau des Filters 425

4.6 Einstellen des Sicherheitsventils 426

4.7 Einstellung des Luftfilters 427

4.7.1 Entfernen des Luftfilters 427 4.7.2 Einbau des Luftfilters 427

4.8 Einstellung des Abluftfilters 428

4.8.1 Entfernen des Abluftfilters 428 4.8.2 Einführung 428 4.8.3 Einstellen des Abluftfilters 428

4.9 Einstellung des Antriebsriemens 429

4.9.1 Entfernen des Antriebsriemens 429 4.9.2 Einstellen des Antriebsriemens 429

4.10 Einstellung des Seitenblechs 430

4.10.1 Entfernen des Seitenblechs 430 4.10.2 Einstellen des Seitenblechs 431

4.11 Einstellung der inneren Tür 432

4.11.1 Entfernen der inneren Tür 432 4.11.2 Einstellen der inneren Tür 433

4.12 Einstellung des Griffs 435

4.12.1 Entfernen des Griffs 435 4.12.2 Einstellen des Griffs 435

4.13 Wartung der Ölwanne 436 4.14 Einstellung der Düse 438

4.14.1 Entfernen der Düse 438 4.14.2 Einstellen der Düse 438

4.15 Entfernen des Tlakac Uto doxns faon 439

4.15.1 Entfernen des Tlakac utroboxns bao n.. 439 4.15.2 Einstellen des Tlakac UIToDoxNc BaAnS 439

4.16 Entfernen des aywyou utepxieian 440

4.16.1 Entfernen des kavaiou utepxieions 440 4.16.2 Einstellen des aywou uTepxelianc 441

4.17 Entfernen des eowepikns npotas 443

4.17.1 Entfernen des eowtepiikns troptac 443 4.17.2 Einstellen des EOWTEPIKns TOpTaS 443

4.18 Entfernen des evtote npotac 444

4.18.1 Entfernen des µ ντσ Tóptac 444 4.18.2 Einstellen des uevTeOe TnpTaC 444

4.19 Entfernen des (kaw) oTeyavotoinikoou Topac 446

4.19.1 Entfernen des steyavotioinkou Tóptac 446 4.19.2 Einstellen des tEYavOTIOINIKOU TOpTaC 447

4.20 Entfernen des (Tdvw) Oeyavotoinikou Topac 448

4.20.1 Entfernen des oEvavotoinikou T6ptac 448 4.20.2 Einstellen des ateyavonntikou npia 448

Hinweise zur Wartung - Wartungsplan

4.21 Entfernen des EmotionLight 449

4.21.1 Entfernen des EmotionLight 449 4.21.2 Einstellen des EmotionLight 449

4.22 AvikataaTn TimeLight 452

4.22.1 Apaipεση TimeLight. 452 4.22.2 TomoEtnen TimeLight 452

4.23 AvikatadGap Illumination 453

4.23.1 Apaipεση Gap Illumination 453 4.23.2 ToToeTnogap Illumination 454

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελιδα 422 από 989

ETIOKEUN

1. Kájúpty TpOoEeTKIa Tc YawTIIeOs odnyouc TpoT a EeU.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σλιδα 434 στο 989

EMIOKEUN

4.12 AvikataoTaon xeipotiou

Eavmuovabaleioupyiacivaiatwpatikn,tpenei va aviktataotbeoloknpo to xepiotnpio.

PouT6eO:

H ouokekunivatnoouvdeevn ano nny npoxn paoobociaac. Houokunivai aotouvdeevn ano nV npoxn vepou. H EeWTEpIKI TOpTaEeIaepieBtI. H E5wTeipKTHOpTaEeaiapaipeBei (TnPwC ETVoixiOevo/EVToxioEvO).

4.12.1 Aqaipoeon xeiipotnpiou

1.Atoouvbeotis nkeptikcs ouveoeicnto xeiipotnpio kai tov aonnpa xaunns otahuns laumpuvtikou (1,2).

1. Entfernen Sie das Kabel (3) (optional). 3. Öffnen Sie die Türscharnierabdeckung. 4. Entfernen Sie das Griffteil, um die Tür zu stoppen (falls zutreffend).
2. Entfernen Sie die Schrauben.

1. Entfernen Sie das Griffteil.

4.12.2 Position des Griffs

Verwenden Sie die Schrauben 4x16 mm.

Installieren Sie die gegenüberliegende Tür.

Entfernen

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH Seite 445 von 989

Entfernen

4.19 Austausch der Tür (falls zutreffend)

Werkzeuge:

Die Tür ist nicht angeschlossen an die Stromversorgung. Die Tür ist nicht angeschlossen an die kalte Wasserzufuhr. Die äußere Tür hat eine Feder. Entfernen Sie die Feder. →439 Entfernen Sie die Schrauben (optional). 438 Die Türscharniere wurden entfernt. Die Kontrollleiste wurde entfernt. Entfernt wurde die Abdeckung des Kabelkanals unten rechts.

4.19.1 Entfernen der Tür

1. Entfernen Sie die Abdeckung vom Überdruckventil (1, 2).

2. Drehen Sie es gegen den Uhrzeigersinn.

3. Entfernen und entsorgen Sie die Abdeckung des Überdruckventils.

ENTFERNEN

1. Entfernen Sie die Abdeckung vom Überdruckventil von der Innenseite.

4.19.2 Einsetzen des Überdruckventils

1. Setzen Sie die Überdruckventile links und rechts an der Kante des Überdruckventils mit dem Überdruckventil ein.

1. Führen Sie das Überdruckventil durch die Kabelöffnung in die Innenseite ein.
2. Entfernen Sie das Überdruckventil nach zwei Kabelumdrehungen.

ENTFERNEN

4.20 Wiedereinbau (oben) des Überdruckventils

Einstellung:

Hinweis: Vor der Montage muss die Einheit von der Wasserzufuhr getrennt sein.

4.20.1 Entfernen des Überdruckventils

Entfernen Sie das Überdruckventil vom äußeren Rahmen.

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Javitás

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

4.1 Austausch des Arbeitstisches

Warnung:

Der Netzstecker muss angeschlossen sein. Der Zugang zum Netzstecker muss frei sein.

4.1.1 Ausbau des Arbeitsgeräts

Reparatur

1. Führen Sie die Gitterführungen vorsichtig zur Seite.

1. Ziehen Sie die flexiblen Zweige aus dem Gitter.
2. Drücken Sie den vorderen Teil des Metallrahmens aus den Haltern.

1. Drücken Sie den Metallrahmen aus den Führungen nach hinten.

4.3.2 Installation der Schublade VarioDrawer

Installieren Sie in umgekehrter Reihenfolge.

Reparatur

4.4 Austausch des Sprühkopfs

Montage

4.11 Austausch der Außentür

Warnung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Stromversorgung getrennt sein.

4.11.1 Entfernen der Außentürteile

Entfernen Sie die Schrauben, wie in den folgenden Schritten beschrieben.

1. Öffnen Sie die Tür.
2. Entfernen Sie die vier Schrauben.

3.

Halten Sie die Tür an den Seiten fest.

Entfernen Sie die beiden Schrauben.

4.11.2 Montage der Außentürteile

ACHTUNG!

Falsch verlegte oder nicht befestigte Kabel!

Kabelschäden

▶ Verlegen und befestigen Sie das Kabel mit einer Schelle.

Reparatur

Voraussetzung:

Reparatur

4.14 Austausch der Bodenplatte

Die Füße sind gleich, daher die Positionen tauschen.

Voraussetzung:

Reparatur

4.17 Austausch der inneren Türteile

Voraussetzung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein.

4.17.1 Entfernen der inneren Türteile

1. Schrauben (1) herausdrehen
2. Heben Sie die obere Türhälfte an (2).

1. Befestigen Sie die Tür oben mit Schrauben.
2. Setzen Sie die obere Türhälfte auf das Türscharnier.
3. Befestigen Sie die obere Türhälfte mit Schrauben.

4.17.2 Montage der oberen Türhälfte

1. Ziehen Sie die Türdichtung nach vorne.
2. Schieben Sie die obere Türhälfte hinter die Türdichtung.
3. Schließen Sie die obere Türhälfte.
4. Ziehen Sie die Türdichtung nach oben. Die seitlichen Nasen müssen nach oben zeigen.
5. Schieben Sie das Türscharnier nach oben.

Reparatur

4.18 Austausch des Türscharniers

Warnung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein. Das Gerät muss frei zugänglich sein. Die Seitenverkleidung muss entfernt sein. →555 Die äußere Türhälfte muss entfernt sein. Die obere Türhälfte muss entfernt sein. Die Bedienblende muss entfernt sein. →559 Die Türfedern müssen gesichert sein. →560 Die Bodenplatte muss entfernt sein. →562 Die Bodenplatte muss entfernt sein. →563 Die Überlaufleitung muss entfernt sein. →564

4.18.1 Entfernen des Türscharniers

1. Lösen Sie die Verriegelung mit einem Schraubendreher (1).
2. Ziehen Sie das Türscharnier nach vorne (2).

1. Trennen Sie die Erdungsverbindung des Türscharniers.

4.18.2 Montage des Türscharniers

Reparatur

Reparatur

4.22 Austausch der TimeLight-Leuchte

Die TimeLight-Leuchte nur vollständig austauschen. Das TimeLight-Modul ist an der Rückseite der Bodenplatte befestigt.

Anforderung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein. Die Bodenplatte muss entfernt sein. → 562 Die Bodenplatte muss entfernt und umgedreht sein. → 563

4.22.1 Entfernen der TimeLight-Leuchte

1. Drücken Sie die Verriegelungselemente (1) nach hinten.

1. Ziehen Sie das TimeLight-Modul nach oben aus der Führung (2).

4.22.2 Installation der Leuchte TimeLight

1. Drücken Sie die Halteelemente (1) ein.

1. Schieben Sie das TimeLight-Modul in die Führung (2).
2. Stellen Sie die elektrischen Verbindungen her.

Reparatur

4.23 Austausch der Leuchte Gap illumination

Anforderung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Stromversorgung getrennt sein. Der äußere Teil der Tür muss entfernt sein. Das Bedienfeld muss entfernt sein.

4.23.1 Entfernen der Leuchte Gap illumination

Montagereihenfolge beachten.

Reparatur

Reparaturen

Reparaturen

Reparaturen

Reparaturen

Reparaturen

Reparatur

4.1 Austausch der Arbeitsplatte

Voraussetzung:

Die

Reparatur

4.15 Austausch der Steckdosenplatte an der Basis

Reparatur

4.17 Innentür ersetzen

Voraussetzung:

Reparatur

Reparatur

4.22 TimeLight ersetzen

Reparatur

Reparatur

Reparatur

Reparatur

4.1 Austausch der oberen Abdeckung

Voraussetzung:

Reparatur

Reparatur

4.14 Austausch des Sockels

Reparatur

4.17 Austausch der Innentür

Voraussetzung:

Reparatur

4.19 Austausch der Türdichtung (unten)

Voraussetzung:

Reparatur

4.22 Austausch des TimeLight-Systems

4.1.1 Arbeitsplatte entfernen

1. Entfernen Sie die beiden Schrauben hinten (1) (optional).
2. Drücken Sie beide Verriegelungen unter der Arbeitsplatte nach oben (2).

Bild 1: Vollintegriert

Bild 2: Vollintegriert

Bild 3: Flachbandkabel 4. Stecken Sie den Stecker ein.

Reparatur

4.22 TimeLight austauschen

Tauschen Sie nur das TimeLight als komplettes Teil aus. Das TimeLight-Modul sitzt fest hinten an der Sockelplatte.

Voraussetzung:

Reparatur

4.1 Austausch der oberen Abdeckung

Werkzeug:

Reparatur

4.14 Austausch der Fußblende

Reparatur

4.19 Austausch der Türdichtung (unten)

Werkzeug:
