Typ produktu	Umývačka riadu vstavaná
Značka	Bosch
Model	SGS4HVI33E
Výška	86 cm (model 86 cm)
Šírka	60 cm (odhad)
Hĺbka	60 cm (odhad)
Hmotnosť	Približne 50 kg (odhad)
Napájanie	220-240 V, 50/60 Hz, 10 A
Kapacita	12 súprav (štandard)
Hlavné funkcie	Filtračný systém, otočné ramená postreku, Vario zásuvka, EmotionLight, TimeLight, Gap osvetlenie
Bezpečnosť	Pred opravou odpojte spotrebič; noste ochranné rukavice a obuv; používajte iba originálne diely.
Údržba	Pravidelne čistite filtre a ramená postreku.
Náhradné diely (príklady)	Vodítko na tablety [00614935], polica na šálky [00618565], kryt dávkovača saponátu, rameno postreku, filtre, tesnenie dverí, atď.
Opraviteľnosť	Podrobné rady na opravu pri výmene mnohých dielov (pracovná doska, kôš, zásuvka, rameno, filtre, napájací kábel, atď.)

Často kladené otázky - SGS4HVI33E BOSCH

Ako spustiť umývačku riadu Bosch SGS4HVI33E?

Uistite sa, že spotrebič je správne zapojený a prívod vody je otvorený. Vyberte program pomocou ovládacieho panela a stlačte tlačidlo štart. Podrobnosti o programoch nájdete v návode na použitie.

Čo robiť, ak umývačka riadu nevypúšťa vodu?

Skontrolujte, či hrubý filter a mikrofiltér nie sú upchaté. V prípade potreby ich vyčistite. Uistite sa, že vypúšťacia hadica nie je ohnutá alebo upchatá. Ak problém pretrváva, môže byť potrebná výmena krytu odpadového čerpadla.

Ako vyčistiť filtre umývačky riadu?

Otočte hrubý filter proti smeru hodinových ručičiek (1) a vyberte filtračný systém. Oddeľte mikrofiltér a oba vyčistite pod tečúcou vodou. Zložte v opačnom poradí, pričom zarovnajte šípky.

Ako vymeniť rameno postreku?

Pre horné rameno ho odskrutkujte a potiahnite nadol. Pre spodné rameno ho sklopte nadol, aby ste ho vybrali. Montáž je opačná: zacvaknite spodné rameno, potom naskrutkujte horné rameno.

Ako vymeniť kryt dávkovača saponátu?

Otvorte kryt dávkovača saponátu a posuňte ho o 5 mm. Zdvihnite ho v spodnej časti vodiacich líšt a vyberte pružinu. Vložte novú pružinu s dlhým koncom do upevňovacieho otvoru dávkovacej nádoby a krátkym koncom do otvoru krytu, potom vložte kryt späť do vodítok.

Ako vymeniť napájací kábel?

Odpojte spotrebič a odpojte ho od prívodu vody. Jemne pohybujte pripojovacím káblom hore a dole, aby ste ho vybrali z objímky. Pripojte nový kábel, kým nebudete počuť kliknutie. Uistite sa, že je správne zaistený.

Ako demontovať ovládací panel?

Najprv odstráňte čelné dvierka. Odpojte elektrické pripojenia ovládacieho panela a sondu nedostatku leštidla. Odskrutkujte šesť skrutiek a uvoľnite panel. Montáž sa vykonáva v opačnom poradí.

Ako vymeniť tesnenie dverí (spodné)?

Odstráňte dva upevňovacie spony na spodnom tesnení, odpojte prepadový kanál a zdvihnite ho. Odstráňte staré tesnenie. Nasaďte tesniace kryty na nové tesnenie, vložte ho do vnútorných dverí a upevnite sponami.

Ako vymeniť EmotionLight?

Odpojte zastavovaciu západku, vyberte objímku zhora, odpojte elektrické pripojenie výkonového modulu. Vložte novú objímku do rámu nádoby a zacvaknite západku. Správne umiestnite kábel v oblasti pántu dverí.

Kde nájdem kompletný návod na obsluhu pre Bosch SGS4HVI33E?

Návod na obsluhu a používanie sú k dispozícii zadarmo vo formáte PDF na notice-facile.com. Môžete tiež požiadať o preklad do vášho jazyka poskytnutím vašej e-mailovej adresy.

NÁVOD NA OBSLUHU SGS4HVI33E BOSCH

4.15.1 Odstránenie zásuvkovej dosky v základni 109 4.15.2 Montáž zásuvkovej dosky v základni 109

4.16 Výmena prepadového potrubia 110

4.16.1 Odstránenie prepadového odtoku 110 4.16.2 Montáž prepadového potrubia 111

4.17 Výmena vnútorných dvierok 113

4.17.1 Vybratie vnútorných dvierok 113 4.17.2 Montáž vnútorných dvierok 113

4.18 Výmena závesov dvierok 114

4.18.1 Odstránenie závesov dvierok 114 4.18.2 Montáž závesov dvierok 114

4.19 Výmena (spodného) tesnenia dvierok 116

4.19.1 Vybratie tesnenia dvierok 116 4.19.2 Montáž tesnenia dvierok 117

4.20 Výmena (horného) tesnenia dvierok 118

4.2 Montáž systému košov

Požiadavka:

4.15.2 Montáž zásuvkovej dosky v základni

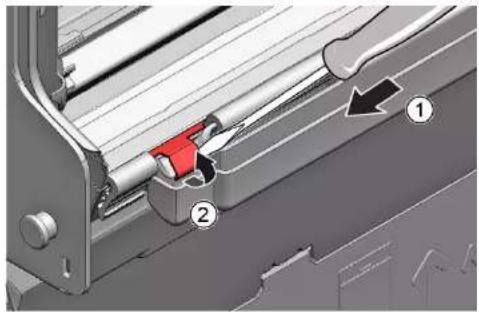

1. Odistite prídržný hák vzadu (1).

4.10.1 Odstránenie bočného panelu 801 4.10.2 Montáž bočného panelu 802

4.11 Výměna vonkajších dvierok 803

4.11.1 Odoberanie vonkajších dvierok 803 4.11.2 Montáž vonkajších dvierok 803

4.12 Výměna ovládacieho panela 805

4.12.1 Odstránenie ovládacieho panela 805 4.12.2 Montáž ovládacieho panela 805

4.13 Zaistenie pružín dvierok 806

4.14 Výměna spodného panela 808

4.14.1 Odstránenie spodného panela 808 4.14.2 Montáž spodného panela 808

4.15 Výměna dosky zásuvky v základni 809

4.15.1 Odobratie dosky zásuvky v základni 809 4.15.2 Montáž dosky zásuvky v základni 809

4.16 Výměna prepadového vedenia 810

4.16.1 Odoberanie prepadového kanála 810 4.16.2 Montáž prepadového vedenia 811

4.17 Výměna vnútorných dvierok 813

4.17.1 Odoberanie vnútorných dvierok 813 4.17.2 Montáž vnútorných dvierok 813

4.18 Výměna závesu dvierok 814

4.18.1 Odoberanie závesu dvierok 814 4.18.2 Montáž závesu dvierok 814

4.19 Výměna (spodného) tesnenia dvierok 816

4.19.1 Odoberanie tesnenia dvierok 816 4.19.2 Montáž tesnenia dvierok 817

4.20 Výměna (horného) tesnenia dvierok 818

4.20.1 Odoberanie tesnenia dvierok 818 4.20.2 Montáž tesnenia dvierok 818

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebiteľovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovania pred rizikami.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak boli pokyny dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

Üroveñ varovania Význam
ANEBEZPECENSTVO	Následkom nereštektovania varovného hlásenia je umtie alebo vázne zranenia.
VAROVANIE	Mоžnám následkom nereštektovania va-rovného hlásenia je umtie alebo vázne zranenia.
UPOZORNENIE	Mоžnám následkom nereštektovania va-rovného hlásenia su mieme zranenia.
POZORI	Mоžnám následkom nereštektovania va-rovného hlásenia je poškodenie majetku.

Tabuľka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
!	Věobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napálím
	Nebezpečenstvo vybuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

O tomto dokumente

Symbol označujúci riziko Význam
	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým polom
	Nebezpečenstvo v súvislosti s neionizuji-cou radiaciou

Tabuľka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.


NEBEZPEČENSTVO Druh a zdroj nebepezcenstval Možné náslédky pri ignorovani nebepezcenstva/varovania. Opatrenia a zákazy na zabrànenie nebepezcenstvu.

Nasledujúci príklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napätím. Je uvedené opatrenie na predídenie nebezpečenstvu.

Vseob. symbol Význam
Označenie prepojenia na videonávod
Označenie požadovaných nastrojov
Označenie požadovaných podmienok
Označenie podmienky (ak ..., potom ...)
Označenie vysledku
Spustenie Označenie klávesu alebo tlacidla
[00123456] Označenie Čísla materílu
Stav Označenie zobrazeného textu/okna (na displeji spotrebíča)

Chyby pri opravách na elektrických komponentoch môžu spôsobiť zásah elektrickým prúdom! - Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce. - Po oprave zariadenia vykonajte bezpečnostný test v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

1. Zablokujte zadnú časť pracovnej plochy do vodidiel pomocou prídavných zarážok (1).

1. Zatlačte pracovnú plochu dopredu (2).
2. Zatlačte prednú časť pracovnej plochy nadol, aby zaisťovacie páčky počuteľne zacvakli na svoje miesto (3).
3. Znovu zaskrutkujte dve skrutky (4) (voliteľné).

Oprava

4.2 Inštalácia systému košov

Požiadavka: Príslušný kôš bol odstránený zo spotrebiča.

4.2.1 Montáž držadla v modeli s rozmerom 86 cm

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565] 1. Vložte držadlo diagonálne do čela koša. 2. Vyrovnajte a zacvaknite držiak na svoje miesto.

4.2.2 Montáž uchytky na pridržanie pohárov

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565]

Pri umývaní pohárov sa uchytka na pridržanie pohárov dá vyklopiť. Prí-daným nahnutím sa zníži zachytávanie vody na spodnej časti pohárov. V prípade vysokých pohárov odporúčame nechať uchytku na pridržanie po-hárov sklopenú. Ak je vo vrchnom koši voliteľná plastová vložka, musí sa najskôr vybrať.

1. Vyberte plastovú vložku.

1. Zacvaknite uchytku na pridržanie pohárov na svoje miesto.

1. Vyklopte uchytku.

Oprava

1. Uložte predmety na umytie.

4.2.3 Montáž naparovacej vložky

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565]

Naparovaciu vložku vtláčte koncovými kusmi pod systém košov.

Oprava

4.3 Vymena zasuvky varioDrawer

4.3.1 Vybratie zasuvky varioDrawer

1. Ohnite kryt drzadla smerom dovnutra.

1. Odoberte drzadlo smerom nahor.
2. Stlacte plastove bocne vlozky smerom von a vytlacte ich nahor z ramu.

Oprava

1. Opatrne ohnite vodiace drzadla smerom von.

Vytiahnite sklopne drôty z držiakov.

1. Vytlačte rám na prednej časti z držadiel.

Skontrolujte, či do odpadového priestoru nespadol žiadny cudzí predmet.

4.6 Montáž ostrekovacej hlavice na plech na pečenie

1. Vyberte horný kôš.
2. Vložte ostrekovaciu hlavicu na plech na pečenie do držadla (1) a otočte doprava (2).

Ostrekovacia hlavica na plech na pečenie zacvakne na svoje miesto.

Oprava

Prehriatie hlavného pripojenia! Nebezpečenstvo požiaru. Pevne vložte elektrický kábel, aby zacvakol.

Vložte zástrčku elektrického kábla do zásuvky, aby ste počuli, že zástrčka zacvakne na svoje miesto.

Oprava

4.8 Výmena krytu na prací prostriedok

1. Vložte krátky koniec pružiny do otvoru krytu na prací prostriedok (2).
2. Vložte kryt do dávkovacieho zariadenia (3).

4.8.3 Montáž krytu na prací prostriedok

1. Vložte kryt na prací prostriedok 5 mm pred úplným otvorením do vodiacich koľajníc na boku. Použitím miernej sily zatlačte opačnú stranu do vodiacich koľajníc.
2. Skontrolujte funkciu krytu na prací prostriedok.

Oprava

4.9 Výmena viečka čerpadla na odpadovú vodu

Požiadavka:

Kôš je vybratý. Filtre sú vybraté. → 796

4.9.1 Odoberanie viečka čerpadla na odpadovú vodu

1. Odčerpajte všetku vodu v prípade potreby
2. Pomocou lyžice vypáčte viečko čerpadla a chyťte ho za priečny diel.

4.9.2 Montáž viečka čerpadla na odpadovú vodu

Vložte viečko čerpadla (1) a zatlačte nadol (2).

Viečko čerpadla zacvakne na svoje miesto.

Oprava

4.10 Výmena bočného panela

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Voľne stojaci spotrebič: Pracovná plocha bola odobratá. → 790

4.10.1 Odstránenie bočného panelu

1. Odstráňte skrutky z bočného panelu (1).

Obr. 1: Plne integrované

1. Naklonte bočný panel v hornej časti mierne smerom von (2).
2. Ďalej bočný panel nižšie a vytiahnite ho zo základného rámu (3).

Oprava

1. Vložte bočný panel do základného rámu (1).

Obr. 2: Pline integrované

1. Vložte bočný panel na spotrebič (2).
2. Zaistite bočný panel pomocou skrutiek (3).

Oprava

4.11 Výmena vonkajších dvierok

Požiadavka:

Jednoducho vyberte skrutky popísané v nasledujúcich krokoch.

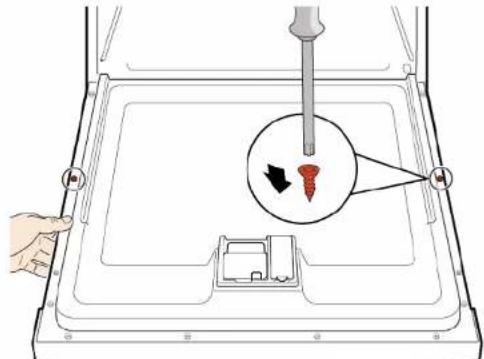

1. Otvorte dvierka.
2. Odoberte štyri skrutky.

3

Dvierka zaistite a z jednej strany pridržte.

Odstráňte dve skrutky.

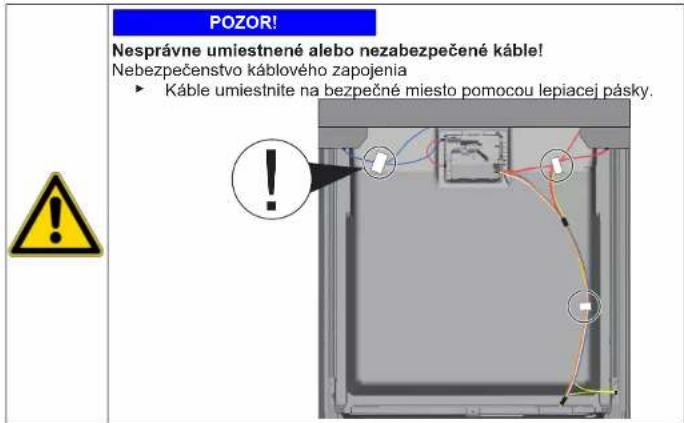

4.11.2 Montáž vonkajších dvierok

Oprava

Požiadavka:

Izolácia flaus bola správne umiestnená a zafixovaná na vnútornej strane vonkajších dvierok. Závesy sú vložené do vonkajších dvierok. 1. Zatvorte vnútorné dvierka tak, aby nezacva 2. Zatlačte vonkajšie dvierka nahor pod ovládací panel (1).

1. Zatlačte vonkajšie dvierka na vnútorné dvierka a pridržte (2).

4.

Dvierka zaistite a z jednej strany pridržte.

Otvorte dvierka, zaistite ich pomocou dvoch skrutiek (kovové skrutky 4 x 11 mm).

1. Zaistite vonkajšie dvierka pomocou štyroch skrutiek (kovové skrutky 4 x 11 mm).

Oprava

4.12 Výmena ovládacieho panelu

Ak je ovládací modul poškodený, musíte vymeniť celý ovládací panel.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Vonkajšie dvierka sú odobraté. Vonkajšie dvierka sú odobraté (plne integrované/integrované).

4.12.1 Odstránenie ovládacieho panela

1. Odpojte elektrické pripojenia z ovládacieho panela a spodného snímača pomocného oplachovania (1, 2).

1. Odpojte uzemňovací kábel (3) (voliteľné).
2. Otvorte dvierka spotrebiča.
3. Zabezpečte, aby ovládací panel nespadol (pridržte ho).
4. Odstráňte šesť skrutiek.

1. Odoberte ovládací panel.

4.12.2 Montáž ovládacieho panela

Použite skrutky 4× 16mm

1. Zaistite v drážke základného rámu (2).
2. Pomaly zatvorte dvierka (3).

4.14 Výmena spodného panela

4.14.1 Odstránenie spodného panela

1.

Nesprávne odstránenie. Ak sa spodný panel uvoľní na boku a odoberie, dve upevňovacie dosky by sa mohli vylomiť. Ak sa poškodí jedna upevňovacia doska, bočná strana sa dá vymeniť, pretože upevňovacie dosky sú identické. Odporúčame umiestniť niečo pod spotrebič z bočnej prednej strany, aby ste odľahčili zaťaženie spodného panela s pätkami.

1. Dostaňte sa k vodiacim lištám (1) pomocou skrutkovača a uvoľnite ich stlačením nadol.

1. Panel zdvihnite.
2. Pätky odoberte smerom dopredu (1).

4.14.2 Montáž spodného panela

1. Vložte pätky.
2. Pripojte spodný panel na vrchnej strane (1) a zatlačte nadol, aby počuteľne zacvakol na svoje miesto (2).

Oprava

4.15 Výmena dosky zásuvky v základni

Doska zásuvky v základni sa nachádza v spodnej časti vpredu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Celá nabytka (voliteľné) je odobratá. Vonkajšie dvierka sú odobraté (plne integrované/integrované). Spodný panel (voliteľné) je odobratý. → 808

4.15.1 Odobratie dosky zásuvky v základni

1. Odstráňte dve skrutky (1).

1. Odpojte zachytávacie prvky (2).
2. Opatrne nahnite dosku zásuvky v základni smerom dopredu (1).

4.

4.16 Výmena prepadového vedenia

Prepadové vedenie sa nachádza v spodnej prednej časti spotrebiča.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Celá nabytka je odobratá (voliteľné). Vonkajšie dvierka sú odobraté. Spodný panel (voliteľné) je odobratý. → 808 Doska zásuvky základne je odobratá. → 809

4.16.1 Odoberanie prepadového kanála

Zvyšková voda

Keď sa odoberie vypúšťacia hadica, môže vytiecť zvyšková voda. Vodu zachyťte alebo ju odstráňte zo základne pomocou odsávacej striekačky.

1. Vypáčte zachytávací mechanizmus hore (1, 2).

1. Uvoľnite zachytávací prvok hore.

3.1. Skrutkovač vložte pod kovovú brzdu (1).

1. Jemne uvoľnite kovovú vychýlku (2).

Oprava

1. Zdvihnite presúpacie vedenie.

1. Záves dvierok zaistite pomocou skrutiek.
2. Vnútorné dvierka umiestnite na záves dvierok.
3. Vnútorné dvierka zaistite pomocou skrutiek.

4.17.2 Montáž vnútorných dvierok

1. Sklopte tesnenie dvierok dopredu.
2. Posuňte vnútorné dvierka za tesnenie dvierok.
3. Zatvorte vnútorné dvierka.
4. Sklopte tesnenie dvierok nohami. Bočné časti smerujú nadol.
5. Záves dvierok posuňte nahor.

Oprava

4.18 Výmena závesu dvierok

Požiadavka:

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy.

Elektrické diely má opravovať kvalifikovaný elektrikár. Po oprave zaistite vykonanie bezpečnostnej skúšky v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Oprava

1. Záves umiestnite na spotrebič (1).
2. Presuňte záves nadol (2), aby sa zachytil do spotrebiča.

2.

Chýbajúce uzemňovacie pripojenie môže spôsobiť elektrické napätie na dvierkach.

Vytvorte uzemňovacie pripojenie.

Oprava

4.19 Výmena (spodného) tesnenia dvierok

Požiadavka:

1. Zo spodného tesnenia dvierok odmontujte dve zachytávacie úchytky (1,2).

1. Odpojte prepadový kanál.

1. Zdvihnite prepadový žľab.

Oprava

1. Pripravte si vchodné tesnenie dvierok.
2. Zabezpečte správnu montážnu polohu profilu tesnenia.

1. Biela bodka musí byť úrovni držiaka tesniaceho pásu

4

Tesnenie nesmie byť zvlnené ani natiahnuté na rohoch. Tesnenie je odrezané na konci po uhlopriečke a zužuje sa do spodnej časti nádoby vpredu.

Správne namontované tesnenie dvierok:

Oprava

4.21 Výmena EmotionLight

EmotionLight sa nachádza hore vpredu vo vonkajšej časti vyplachovacej nádržky.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Pracovná plocha bola odobratá (voliteľné). Panel po pravej ruke je odobratý (voliteľné).→801

4.21.1 Odoberanie osvetlenia EmotionLight

1. Odpojte úchytku vzadu (1).

1. Odoberte držadlo smerom nahor (2).
2. Odpojte zástrčku z konektora (vpravo dole na čelnej strane spotrebiča).
3. Odstráňte elektrické pripojenie z elektrického modulu.

1. Odoberte EmotionLight zo spotrebiča.

4.21.2 Montáž osvetlenia EmotionLight

1. Vložte držadlo do rámu vyplachovacej nádržky (1).

Oprava

1. Použite úchytku (2).

3

1. Zdvihnite dosku plošných spojov s držiakom a vyberte ju z rámu ovládacieho modulu (2).

4.23.2 Montáž osvetlenia medzery

1. Vložte držiak dosky plošných spojov do rámu ovládacieho modulu.

2. Dotiahnite ho až do zacvaknutia.

1. Namontujte svetelné vlákno a dotiahnite ho až do zacvaknutia.
