SGS4HVI33E - Astianpesukone BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sisäänrakennettava astianpesukone
Merkki	Bosch
Malli	SGS4HVI33E
Korkeus	86 cm (86 cm malli)
Leveys	60 cm (arvio)
Syvyys	60 cm (arvio)
Paino	Noin 50 kg (arvio)
Virtalähde	220-240 V, 50/60 Hz, 10 A
Kapasiteetti	12 kattaus (vakio)
Päätoiminnot	Suodatusjärjestelmä, pyörivät suihkuvarret, Vario-lokero, EmotionLight, TimeLight, Gap-valaistus
Turvallisuus	Irrota laite verkosta ennen korjausta; käytä suojakäsineitä ja -jalkineita; käytä vain alkuperäisiä osia
Huolto	Puhdista suodattimet ja suihkuvarret säännöllisesti
Varaosat (esimerkkejä)	Tabletin ohjain [00614935], kuppihylly [00618565], pesuainekansi, suihkuvarsi, suodattimet, oven tiiviste jne.
Korjattavuus	Yksityiskohtaisia korjausohjeita monien osien vaihtoon (työtaso, kori, lokero, varret, suodattimet, virtajohto jne.)

Usein kysytyt kysymykset - SGS4HVI33E BOSCH

Kuinka käynnistää Bosch SGS4HVI33E astianpesukone?

Varmista, että laite on kytketty oikein ja vesihana on auki. Valitse ohjelma ohjauspaneelista ja paina käynnistyspainiketta. Katso käyttöohjeesta ohjelmien yksityiskohdat.

Mitä tehdä, jos astianpesukone ei tyhjennä?

Tarkista, ettei karkea suodatin ja mikrosuodatin ole tukossa. Puhdista ne tarvittaessa. Varmista, ettei tyhjennysletku ole taittunut tai tukossa. Jos ongelma jatkuu, jätevesipumpun kansi saattaa vaatia vaihtoa.

Kuinka puhdistaa astianpesukoneen suodattimet?

Kierrä karkeaa suodatinta vastapäivään (1) ja irrota suodatusjärjestelmä. Irrota mikrosuodatin ja puhdista molemmat juoksevan veden alla. Kokoa päinvastaisessa järjestyksessä kohdistamalla nuolet.

Kuinka vaihtaa suihkuvarsi?

Ylävartta varten ruuvaa se irti ja vedä alaspäin. Alavartta varten laske sitä irrottaaksesi. Asennus tapahtuu päinvastaisessa järjestyksessä: napsauta alavarsi paikalleen, sitten ruuvaa ylävarsi.

Kuinka vaihtaa pesuainekansi?

Avaa pesuainekansi ja työnnä sitä 5 mm. Nosta se irti ohjainkiskojen alaosasta ja poista jousi. Aseta uusi jousi pitkä pää pesuainelokeron kiinnitysreikään, lyhyt pää kannen reikään, ja aseta kansi takaisin kiskoihin.

Kuinka vaihtaa virtajohto?

Irrota laite verkosta ja vesiliitännästä. Liikuta liitäntäjohtoa varovasti ylös ja alas irrottaaksesi sen pistorasiasta. Liitä uusi johto, kunnes kuuluu napsahdus. Varmista, että se on lukittunut.

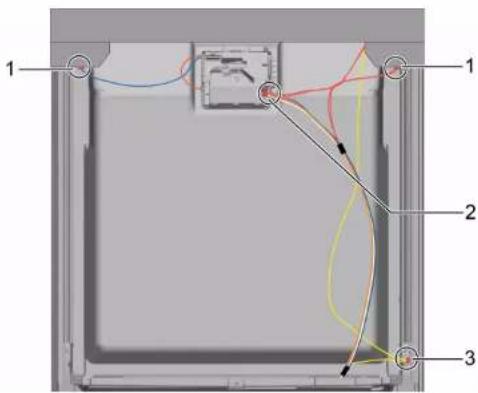

Kuinka purkaa ohjauspaneeli?

Irrota ensin etuovi. Irrota ohjauspaneelin sähköliitännät ja huuhteluaineen puuttumisanturi. Poista kuusi ruuvia ja irrota paneeli. Asennus tapahtuu päinvastaisessa järjestyksessä.

Kuinka vaihtaa oven tiiviste (alempi)?

Poista kaksi pidikeklipsiä alemmasta tiivisteestä, irrota ylivuotokanava ja nosta se. Poista vanha tiiviste. Aseta tiivistekorkit uuteen tiivisteeseen, aseta se sisäoveen ja kiinnitä klipseillä.

Kuinka vaihtaa EmotionLight?

Pura pysäytysnasto, poista holkki ylhäältä, irrota tehoyksikön sähköliitäntä. Aseta uusi holkki kehykseen ja napsauta nasta. Aseta kaapeli oikein oven saranan kohdalle.

Mistä löydän Bosch SGS4HVI33E täydellisen käyttöohjeen?

Käyttöohje on ladattavissa ilmaiseksi PDF-muodossa osoitteesta notice-facile.com. Voit myös pyytää käännöksen omalle kielellesi antamalla sähköpostiosoitteesi.

KÄYTTÖOHJE SGS4HVI33E BOSCH

Työvälineet ja apuvälineet. 254

Korjaus 255

Vaaran tyyppi ja lähde!

Liikkuvista osista johtuva sähköiskun vaara!

Sähköiskusta johtuva kuolema

Liikkuvista osista johtuva sähköiskun vaara!

Käytä turvakenkiä. - Kiinnitä raskaat osat putoamista vastaan. - Älä työnnä kehonosia liikkuvien osien väliin.

Työvälineet ja apuvälineet

Jalat ovat identtiset ja niitä voi siirtää.

Ohje:

1. Napsauta vasemmalla ja oikealla paikalleen metalliklipsi.

Liikkuvista osista johtuva sähköiskun vaara!

Puuttuva maadoitus voi aiheuttaa oven potentiaalieron.

Luo maadoitus.

4.19.2 Oven tiivisteen asennus

Korjausvinkit - Astianpesukone

1 Tämä asiakirja 292

1.1 Tärkeitä tietoja 292

1.1.1 Tarkoitus 292 1.2 Symboleiden merkitys 292 1.2.1 Vaaratasot 292 1.2.2 Varoitusmerkit 292 1.2.3 Varoitusten rakenne 293 1.2.4 Yleiset symbolit 293

A Turvallisuus 294

2.1 Yleiset turvallisuusohjeet 294

2.1.1 Kaikki kotitalouskoneet 294

Työkalut ja apuvälineet. 295

Korjaus. 296

4.1 Työtason vaihtaminen 296

4.1.1 Työtason poistaminen 296 4.1.2 Työtason asennus 296

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin 297 4.2.2 Kupin tukiklipsin asentaminen 297 4.2.3 Höyrystystelineen asennus 298

4.3 varioDrawer-osan vaihtaminen 299

4.3.1 varioDrawer-osan poistaminen 299 4.3.2 varioDrawer-osan asentaminen 300

4.4 Suihkuvarsien vaihtaminen 301

4.4.1 Suihkuvarren poistaminen 301 4.4.2 Suihkuvarren asentaminen 301

4.5 Suodattimien vaihtaminen 302

4.5.1 Suodattimen poistaminen 302 4.5.2 Suodattimien asennus 302

4.6 Uunipeltien ruiskutuspään asennus 303

4.7 Virtajohdon vaihtaminen 304

4.7.1 Virtajohdon irrottaminen pistorasiasta 304 4.7.2 Virtajohdon laittaminen pistorasiaan 304

4.8 Pesuainelokeron suojuksen vaihtaminen 305

4.8.1 Pesuainelokeron suojuksen poistaminen 305 4.8.2 Jousen asettaminen paikoilleen 305 4.8.3 Pesuainelokeron suojuksen asentaminen 305

4.9 Jätevesipumpun suojuksen vaihtaminen 306

4.9.1 Jätevesipumpun suojuksen poistaminen 306 4.9.2 Jätevesipumpun suojuksen asennus 306

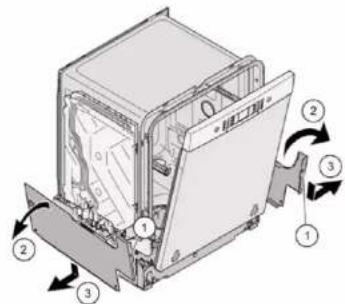

4.10 Sivupaneelin vaihtaminen 307

4.10.1 Sivupaneelin poistaminen 307 4.10.2 Sivupaneelin asentaminen 308

4.11 Luukun vaihtaminen 309

4.11.1 Ulkoluukun poistaminen 309 4.11.2 Ulkoluukun asennus 309

4.12 Ohjauspaneelin vaihtaminen 311

4.12.1 Ohjauspaneelin poistaminen 311 4.12.2 Ohjauspaneelin asentaminen 311

4.13 Luukun jousien kiinnittäminen 312

4.14 Alapaneelin vaihtaminen 314

4.14.1 Alapaneelin poistaminen 314 4.14.2 Alapaneelin asentaminen 314

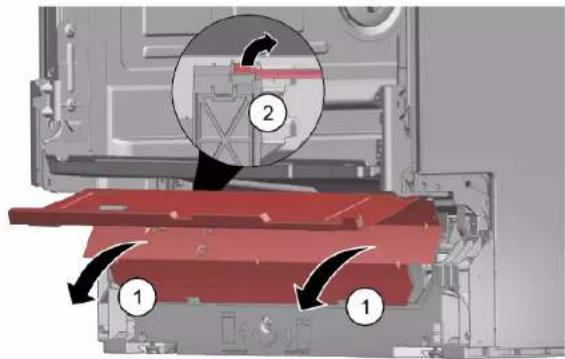

4.15 Sokkelilevyn vaihtaminen 315

4.15.1 Sokkelilevyn poistaminen 315 4.15.2 Sokkelilevyn asentaminen 315

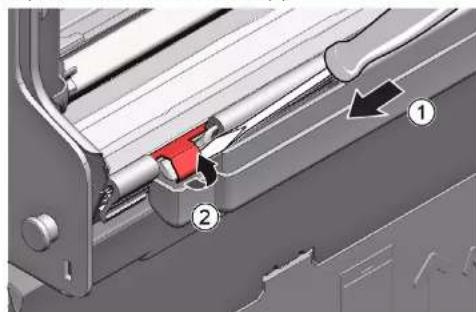

4.16 Yliuvotoputken vaihtaminen 316

4.16.1 Ylivuotokanan van poistaminen 316 4.16.2 Yliuvotoputken asennus 317

4.17 Sisaluukun vaihtaminen 319

4.17.1 Sisaluukun poistaminen 319 4.17.2 Sisaluukun asennus 319

4.18 Luukun saranan vaihtaminen 320

4.18.1 Luukun saranan poistaminen 320 4.18.2 Luukun saranan asennus 320

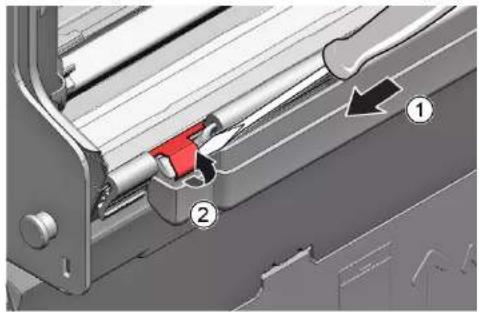

4.19 Luukun (alemman) tiivisteen vaihtaminen 322

4.19.1 Luukun tiivisteen poistaminen 322 4.19.2 Luukun tivisteen asennus 323

4.20 Luukun (ylemman) tiivisteen vailhtaminen 324

4.20.1 Luukun tiivisteen poistaminen 324 4.20.2 Luukun tiivisteen asennus 324

Korjausvinkit - Astianpesukone

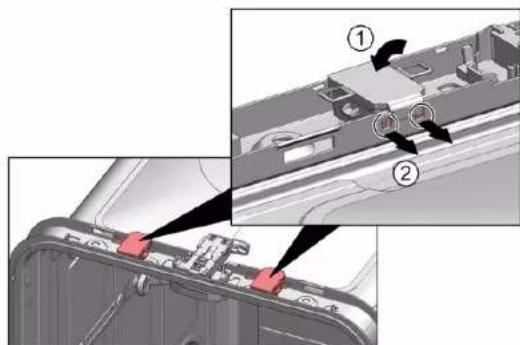

4.21 EmotionLight-osan vaihtaminen 325

4.21.1 EmotionLight-osan poistaminen 325 4.21.2 EmotionLight-osan asennus 325

4.22 TimeLight-moduulin vaihtaminen 328

4.22.1 TimeLight-moduulin poistaminen 328 4.22.2 TimeLight-moduulin asennus 328

4.23 Gap Illumination-moduulin vaihtaminen 329

4.23.1 Gap Illumination -moduulin poistaminen 329 4.23.2 Gap Illumination -moduulin asennus 330

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti. Ne sisältävät tietoa siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoa varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjetta on noudatettu oikein.

1.2 Symbolien merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittavat vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan taivakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voj johtaa kuolemaan taivakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voj johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voj johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
!	Yleinen varoitus
	Sähköjinnitteestä aiheutuva vaara
	Räjähdysvaara
	Viltohaavojen vaara
	Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentästä aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
i	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynistä Nappämen tai painikkeen tunniste
[00123456] Materiaaluminum tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaara

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun! Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista. - Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

Käytä suojakenkiä. - Estä painavien komponenttien putoaminen. Älä koske liikkuviin komponentteihin. Laitteen turvallisuudelle/toiminnalle aiheutuva riski! Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riski - Älä koske moduuleihin, liittimet ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskondat Kuvat
Torx T20 - ruuvmelisseli, reiällinen [00340764]	100 mm, ruuveille lukituktssella
Torx T15 - ruuvmelisseli	Pituus 80 mm
Uaruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm		Ø
Nokkapihdit [00340871]	Pituus: 200 mm, suora

Korjaus

4.1 Työtason vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Laitteeseen on vapaa pääsy.

4.1.1 Työtason poistaminen

1. Poista kaksi ruuvia takaa (1) (valinnainen).
2. Paina kumpaakin työtason alla olevaa lukitusvipua ylöspäin (2).

1. Nosta työtasoa hieman edestä (3).
2. Työnnä työtaso pois taaksepäin (4).
3. Poista työtaso.

4.1.2 Työtason asennus

1. Lukitse työtason takaosa ohjaimiin käyttäen pidätyskauluksia (1).

1. Työnnä työtaso eteenpäin (2).
2. Paina työtason etuosa alaspäin, kunnes kumpikin lukitusvipu napsahtaa kuuluvasti paikoilleen (3).
3. Kierrä kaksi ruuvia takaisin paikoilleen (4) (valinnainen).

Korjaus

4.2 Korijärjestelmän asennus

Vaatimus:

Vastaava kori on poistettu koneesta.

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin Erikolstyökalut:

Pesuainetabletin ohjain [00614935] Kupin tukiklipsi [00618565] 1. Aseta pesuainetabletin liukukappale viistosti paikoilleen korin etuosassa. 2. Keskiöitä ja napsauta tablettikouru paikoilleen.

4.2.2 Kupin tukiklipsin asentaminen Erikoistyökalut:

Pesuainetabletin ohjain [00614935] Kupin tukiklipsi [00618565]

Kun pestään kuppeja, kupin tukiklipsi voidaan kääntää ylös. Lisäkulma vähentää veden kerääntymistä kuppien pohjaan. Kun pestään pitkiä laseja, suosittelemme jättämään kupin tukiklipsin alas. Jos yläkoreissa on valinnainen muovivahvike, se on ensin poistettava.

1. Poista muovivahvike.

1. Napsauta kupin tukiklipsi paikoilleen.

1. Käännä klipsi ylös.

Korjaus

1. Laita pestävät astiat koriin.

4.2.3 Höyrystystelineen asennus

Erikoistyökalut:

Pesuainetabletin ohjain [00614935]

Kupin tukiklipsi [00618565]

Aseta höyrystystelineen päätykappaleet korijärjestelmän alle.

Korjaus

4.3 varioDrawer-osan vaihtaminen

1. Taita kahvan lapat sisään.

4.3.1 varioDrawer-osan poistaminen

1. Poista kahva ylöspäin.
2. Paina muovisia reunavahvikkeita ulospäin ja paina ne ylöspäin ulos kehyksestä.

Korjaus

1. Taita ohjainkaistaleet varovasti ulospäin.

1. Vedä kääntyvät tukitapit ulos kaistaleista.
2. Paina metallirunko edestä ulos pidikkeistä.

1. Työnnä metallirunko ulos ohjaimesta.

4.3.2 varioDrawer-osan asentaminen

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Suihkuvarsien vaihtaminen

4.4.1 Suihkuvarren poistaminen

1. Kierrä yläsuihkuvarsi irti (1) ja poista alaspäin vetämällä (2).

1. Poista alasuihkuvarsi ylöspäin vetämällä.

4.4.2 Suihkuvarren asentaminen

1. Aseta alasuihkuvarsi paikoilleen. Suihkuvarsi napsahtaa kiinni.
2. Aseta yläsuihkuvarsi paikoilleen ja kierrä se hyvin kiinni.

Korjaus

4.5 Suodattimien vaihtaminen

4.5.1 Suodattimen poistaminen

1. Käännä karkeasuodatinta vastapäivään (1) ja poista suodatinjärjestelmä (2).

Varmista, että säiliöön ei putoa vierasesineitä.

1. Paina mikrosuodatinta alaspäin sen poistamiseksi.

4.5.2 Suodattimien asennus

1. Kokoa suodatinjärjestelmän osat uudelleen. Varmista, että karkeasuodattimessa olevat lukitusnupit napsahtavat paikoilleen.
2. Laita suodatinjärjestelmä laitteeseen ja käännä karkeasuodatinta myötäpäivään. Varmista, että nuolimerkinnät ovat kohdakkain.

Korjaus

4.6 Uunipeltien ruiskutuspään asennus

1. Poista yläkori.
2. Aseta uunipeltien ruiskutuspää pidikkeeseen (1) ja käännä sitä oikealle (2).

Uunipeltien ruiskutuspää napsahtaa kiinni.

Korjaus

4.7 Virtajohdon vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy.

4.7.1 Virtajohdon irrottaminen pistorasiasta

• Liikuta virtajohdon pistoketta varovasti ylös ja alas, ja vedä se ulos pistorasiasta.

4.7.2 Virtajohdon laittaminen pistorasiaan

HUOMIO!

Päälaitteen ylikuumeneminen!

tulipalovaara

Liitä virtajohto siten, että kuuluu napsahdus.

Pistä virtajohdon pistoke pistorasiaan ja anna sen napsahtaa kuuluvasti paikoilleen.

Korjaus

4.8 Pesuainelokeron suojuksen vaihtaminen

Pientä ruuvitalttaa voidaan käyttää viputyökaluna.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Luukku on avattu. Pesuainelokeron suojus on avattu.

4.8.1 Pesuainelokeron suojuksen poistaminen

1. Liu'uta pesuainelokeron suojusta sisään 5 mm.
2. Vipua pesuainelokeron suojus matalammalla puolella ulos ohjainkiskoista ja ota pesuainelokeron suojus yläpuolelta pois ohjainkiskoista.
3. Poista jousi.

4.8.2 Jousen asettaminen paikoilleen

1. Työnnä jousen pitkä pää annostelulaitteen asennusreikään (1).

1. Työnnä jouso lyhyt pää pesuainelokeron suojuksen asennusreikään (2).
2. Paina suojus annostelulaitteeseen (3).

4.8.3 Pesuainelokeron suojuksen asentaminen

1. Aseta pesuainelokeron suojus 5 mm ennen kokonaan avattua asentoa yhdellä puolella ohjauskiskoihin. Paina pientä voimaa käyttäen vastakkainen puoli ohjauskiskoihin.
2. Tarkista pesuainelokeron suojuksen toiminta.

Korjaus

4.9 Jätevesipumpun suojuksen vaihtaminen

Vaatimus:

Kori on poistettu. Suodattimet on poistettu. → 302

4.9.1 Jätevesipumpun suojuksen poistaminen

1. Tyhjennä mahdollinen vesi. Käytä tarvittaessa luista.
2. Kampea pumpun suojus irti käyttäen apuna lusikkaa, ja tartu kiinni sen poikkikappaleesta.

1. Nosta pumpun suojusta sisäänpäin kulmassa ja poista.

4.9.2 Jätevesipumpun suojuksen asennus

• Aseta pumpun suojus paikoilleen (1) ja paina se alas (2).

Pumpun suojus napsahtaa kiinni.

Korjaus

4.10 Sivupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy. Vapaasti sijoitettavat koneet: Työtaso on poistettu. → 296

4.10.1 Sivupaneelin poistaminen

1. Poista sivupaneelista (1) ruuvit.

Kuva 1: Kokonaan integroitu

1. Kallista sivupaneelia ylhäältä hieman ulospäin (2).
2. Laske sivupaneelia ja vedä se ulos pohjakalustosta (3).

Korjaus

4.10.2 Sivupaneelin asentaminen

1. Aseta sivupaneeli pohjakalustoon (1).

Kuva 2: Kokonaan integroitu

1. Paina sivupaneeli laitteeseen (2).
2. Kiinnitä sivupaneeli ruuveilla (3).

Korjaus

4.11 Luukun vaihtaminen

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vedenjakelusta.

4.11.1 Ulkoluukun poistaminen

Poista ruuvit, jotka mainitaan seuraavissa vaiheissa.

1. Avaa luukku.
2. Poista neljä ruuvia.

3.

Estä luukun putoaminen pitämällä kiinni sivulta.

Poista kaksi ruuvia.

4.11.2 Ulkoluukun asennus

Korjaus

Vaatimus:

Eristyshuopa on paikoitettu oikein ja kiinnitetty ulkoluukun sisään. Saranat on laitettu paikoilleen ulkoluukkuun. 1. Sulje sisäluukku napsauttamatta sitä kiinni. 2. Työnnä ulkoluukkua ylöspäin ohjauspaneelin alapuolella (1).

1. Paina ulkoluukkua sisäluukkua vasten ja pidä siitä kiinni (2).

4

Estä luukun putoaminen pitämällä kiinni sen yhdestä sivusta.

Avaa luukku ja kiinnitä se kahdella ruuvilla (4 x 11 mm:n metalliruuvit).

1. Kiinnitä ulkoluukku neljällä ruuvilla (4 x 11 mm:n metalliruuvit).

Korjaus

4.12 Ohjauspaneelin vaihtaminen

Jos ohjausmoduuli on viallinen, koko ohjauspaneeli on vaihdettava.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on poistettu. Ulkoluukku on poistettu (kokonaan integroitu / integroitu).

4.12.1 Ohjauspaneelin poistaminen

1. Irrota sähköliitännät ohjauspaneelista ja huuhtelukirkasteen märkätunnistimesta (1, 2).

1. Irrota maadoituskaapeli (3) (valinnainen).
2. Avaa laitteen luukku.
3. Estä ohjauspaneelin putoaminen (pidä siitä kinni).
4. Poista kuusi ruuvia.

1. Poista ohjauspaneeli.

4.12.2 Ohjauspaneelin asentaminen

Käytä ruuveja 4 x 16 mm.

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.13 Luukun jousien kiinnittäminen

1. Poista johdon ohjaimen suojus.

2.1.Avaa luukku raolleen (1).

1. Kiinnitä pohjakaukalon kouru (2).
2. Sulje luukku hitaasti (3).

Johtojärjestelmä kiinnittyy automaattisesti luukun saranaan.

Korjaus

3.1. Sulje luukkua vähän (4).

1. Siirrä kourua taakse ja vapauta luukun sarana (5).
2. Avaa luukku (6).

1. Toista vaihe laitteen toisella puolella.

Korjaus

4.14 Alapaneelin vaihtaminen

Jalat ovat identtiset ja niiden paikkaa voidaan vaihtaa keskenään.

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vedenjakelusta. Yläluukku on poistettu. Yläluukku on poistettu (kokonaan integroitu / integroitu).

4.14.1 Alapaneelin poistaminen

1.

Varo poistaminen. Jos alapaneeli irrotetaan sivulta ja poistetaan, kaksi kiinnityslevyä voivat vaurioitua. Jos vain yksi kiinnityslevy on vioittunut, puoli voidaan vaihtaa, koska kiinnityslevyt ovat identtisiä. Laitteen alle kannattaa edessä sivulla asettaa jotakin keventämään alapaneeliin ja sen jalkoihin kohdistuvaa kuormitusta.

1. Työnnä ruuvimeisselin ohjaimet (1) ja vapauta lukitus alaspain painamalla.

1. Nosta paneeli irti.
2. Poista jalat etusuuntaan (1).

4.14.2 Alapaneelin asentaminen

1. Aseta jalat paikoilleen.
2. Kiinnitä alapaneeli yläosasta (1) ja paina sitä alas, kunnes kuulet sen napsahtavan paikoilleen (2).

Korjaus

4.15 Sokkelilevyn vaihtaminen

Sokkelilevy sijaitsee alhaalla edessä.

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vedenjakelusta. Kaluste-etusivu (valinnainen) on poistettu. Ulkoluukku on poistettu (kokonaan integroitu / integroitu). Alapaneeli on poistettu (valinnainen). → 314

4.15.1 Sokkelilevyn poistaminen

1. Poista kaksi ruuvia (1).

1. Avaa lukitusosat (2).
2. Kallista sokkelilevyä varovasti eteenpäin (1).

4.

Mallisarjasta riippuen EmotionLight-tuotteen pistoke on vielä kiinni alaosassa.

Avaa pistokkeen lukitus lukitusnokasta ja vedä taakse (valinnainen) (2).

4.15.2 Sokkelilevyn asentaminen

Asenna sokkelilevy vastakkaisessa järjestyksessä.

Korjaus

4.16 Ylivuotoputken vaihtaminen

Ylivuotoputki sijaitsee laitteen edessä alhaalla.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Kaluste-etusivu on poistettu (valinnainen). Ulkoluukku on poistettu. Alapaneeli on poistettu (valinnainen). →314 Sokkelilevy on poistettu. →315

4.16.1 Ylivuotokanavan poistaminen

Jäännösvesi: Kun tyhjennysletku poistetaan, jäännösvesi voi valua ulos. Tyhjennä vesi astiaan tai poista se pohja-altaasta imuruiskulla.

1. Vipua ulos yläosassa olevasta kiinnitysmekanismista (1, 2).

1. Vapauta lukitusosa ylhäältä.

3.1. Aseta ruuvitaltta metallikiinnikkeen alapuolelle (1).

1. Vapauta metallikiinnike varovasti (2).

Korjaus

1. Nosta ylivuotoputki pois.

4.16.2 Ylivuotoputken asennus

Ylivuotoputken väärästä asennuksesta aiheutuvat vesivahingot! Aseta ylivuotoputki kunnolla oikein pohjaukalkon ohjaimeen. Napsauta ylivuotoputki ylhäältä oikein paikoilleen.

1. Aseta ylivuotoputki (1).
2. Siirrä ylivuotoputki tiivisteeseen (2).
3. Paina ylivuotoputki tiivisteen ohjaimeen (3).
4. Työnnä ylivuotoputki varovasti paikoilleen (4).
5. Kiinnitä ylivuotoputki napsauttamalla paikoilleen (5).

Korjaus

1. Tarkasta asennus vasemmalla ja oikealla. 3. Tarkista kiinnitys.

1. Napsauta metalliklipsi kiinni vasemmalla ja oikealla reunalla.

Korjaus

4.17 Sisäluukun vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta.

4.17.1 Sisäluukun poistaminen

1. Poista ruuvit (1).
2. Poista sisäluukku ylöspäin (2).

4.17.2 Sisäluukun asennus

1. Käännä luukun tiiviste eteen
2. Siirrä sisäluukku luukun tiivisteen taakse.
3. Sulje sisäluukku.
4. Kaarnanauhan tiiviste ylös, reunaosat osoittavat ylöspäin.
5. Siirrä luukun tiivistettä ylöspäin.
6. Kiinnitä luukun sarana ruuveilla.
7. Aseta sisäluukku luukun saranaan.
8. Kiinnitä sisäluukku ruuveilla.

Korjaus

4.18 Luukun saranan vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy. Sivupaneeli on poistettu. → 307 Ulkoluukku on poistettu. Sisäluukku on poistettu. Ohjauspaneeli on poistettu. → 311 Luukun jouset on kiinnitetty. → 312 Alapaneeli on poistettu. → 314 Sokkelilevy on poistettu. → 315 Ylivuotokanava on poistettu. → 316

4.18.1 Luukun saranan poistaminen

1. Vapauta kiinnitysruuvit (1). 2. Vedä luukun saranaa eteenpäin (2).

1. Irrota maadoitusliitin luukun saranasta.

4.18.2 Luukun saranan asennus

Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskusta aiheutuva hengenvaara korjauksen tapauksessa. Sähköisten korjausten tulisi antaa pätevien sähköasentajien suoritettavaksi. Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säännöksen tai maakohtaisten säännösten mukainen turvallisuustesti.

Korjaus

1. Aseta sarana laitteeseen (1).
2. Siirrä saranaa alaspäin (2), kunnes se lukittuu laitteeseen.

2.

Puuttuva maadoitusliitäntä voi johtaa luukun sähköistymiseen.

Luo maadoitusliitäntä.

Korjaus

4.19 Luukun (alemman) tiivisteen vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on poistettu. Sokkelihyppy on poistettu. → 315 Alapaneeli on poistettu (valinnainen). → 314 Luukun jouset on poistettu. Ohjauspaneeli on poistettu. Johdinnipun pidike oikeassa alareunassa on poistettu.

4.19.1 Luukun tiivisteen poistaminen

1. Poista kaksi kiinnitysklipsiä alemmasta luukun tiivisteestä (1,2).

1. Irrota ylivuotokanava.

4.19.2 Luukun tiivisteen asennus

1. Kiinnitä tiivistetulpat vasemmalle ja oikealle tiivistekiskoon luukun tiivisteen kanssa.

1. Työnnä luukun tiiviste sulkulapän kanssa sisälukkoon.
2. Kiinnitä luukun tiiviste kahdella kiinnitysklipsillä.

Korjaus

4.20 Luukun (ylemmän) tiivisteen vaihtaminen

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vedenjakelusta.

4.20.1 Luukun tiivisteen poistaminen

• Poista luukun tiiviste sisäkehyksestä.

4.20.2 Luukun tiivisteen asennus

Luukun tiiviste on leikattava oikeaan pituuteen ennen asennusta. Oikea pituus on 1750 mm laitteille, joiden korkeus on 81 cm, ja 1850 mm laitteille, joiden korkeus on 86 cm.

1. Valmistele sopiva luukun tiiviste.
2. Varmista tiivisteprofiilin oikea asennusasento.

1. Valkoisen pisteen on oltava samalla tasolla tiivistenauhan kanssa.

4

Tiivisteen nurkat eivät saa olla poimulevia tai venyneitä. Tiiviste katkaistaan diagonaalisesti päistä ja kaventuu säiliön pohjaan edessä.

Paikoita tiivisteen pää suoraan etuosaan sisäluukun alapuolella. Tiivisteen tulisi olla säiliön sivua vasten mahdollisimman paljon.

Oikein asennettu luukun tiiviste:

Korjaus

4.21 EmotionLight-osan vaihtaminen

EmotionLight sijaitsee huuhtelusäiliön ulkopuolen alueella ylhäällä edessä.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy. Työtaso on poistettu (valinnainen). Oikean puolen paneeli on poistettu (valinnainen).→307

4.21.1 EmotionLight-osan poistaminen

1. Irrota kiinnitin takaa (1).

1. Poista pidike yläsuuntaan (2).
2. Vedä pistoke irti liittimestä (oikealla alhaalla laitteen edessä).
3. Poista sähköliitäntä virtamoduulista.

1. Poista EmotionLight laitteesta.

4.21.2 EmotionLight-osan asennus

1. Työnnä pidike huuhtelusäiliön runkoon (1).

Korjaus

1. Lukitse kiinnitin (2).

3.

HUOMIO!

Väärä asennus!

Kaapelin vioittuminen luukun saranan alueella.

• Asenna kaapeli luukun saranan alueelle (saranan ja huuhtelusäiliön väliin) siten, että liikkuvat osat eivät voi vahingoittaa sitä.

Asenna kaapeli oikealle puolelle alas.

Korjaus

Kuva 3: Lattakaapeli. Liitä pistoke pistorasiaan.

Korjaus

4.22 TimeLight-moduulin vaihtaminen

Vaihda TimeLight ainoastaan kokonaisena osana. TimeLight-moduuli on kiinnitetty sokkelilevyn taakse.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Alapaneeli on poistettu. → 314. Sokkelilevy on poistettu ja käännetty. 315

4.22.1 TimeLight-moduulin poistaminen

1. Taivuta lukitusosia (1) hieman ulospäin.

1. Vedä TimeLight-moduuli ylöspäin ulos ohjaimesta (2).

4.22.2 TimeLight-moduulin asennus

1. Taivuta lukitusosat (1) takaisin.

1. Työnnä TimeLight-moduuli ohjaimeen (2).
2. Tee sähköliitäntä

Korjaus

4.23 Gap Illumination -moduulin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on purettu. Ohjauspaneeli on poistettu.

4.23.1 Gap Illumination -moduulin poistaminen

1. Irrota kiinnitys (1).
2. Poista sähköliitäntä ohjausmoduulista (2).

2.1. Irrota kiinnitin takaa (1).

1. Poista valokuitu (2).

Korjaus

3.1. Irrota kiinnitin (1).

1. Nosta PCB ylös pidikkeen kanssa ja poista se ohjausmoduulin rungosta (2).

4.23.2 Gap Illumination -moduulin asennus

1. Aseta PCB-pidike ohjausmoduulin runkoon.

1. Kiristä sitä, kunnes kuuluu "klik".

1. Asenna valokuitu ja kiristä sitä, kunnes kuuluu "klik".

1. Liitä johdin ohjausmoduuliin

4.4.1 Suuttimen irrottaminen

1. Irrota ylempi suutin kiertämällä (1) ja vetämällä se alas (2).

1. Irrota alempi suutin vetämällä se alas.

4.4.2 Suuttimen asentaminen

1. Aseta alempi suutin paikalleen. Suutin lukittuu paikalleen, kun kuuluu naksahdus.
2. Aseta ylempi suutin paikalleen ja kiristä se tiukasti.

Huolto

4.5 Suodattimen vaihto

4.5.1 Suodattimen irrottaminen

1. Kierrä karkeaa suodatinta vastapäivään (1) ja irrota suodatinjärjestelmä (2).

Säiliötä ei saa käyttää kehon nesteiden kanssa

1. Lai nonemtu smalko filtru, novelciet to.

4.5.2 Filtru uzstādīšana

1. Salieciet filtru sistēmu. Rupjā filtra aizturiem ir jānostiprinās vietā tā, ka atskan klikšķis.
2. Ielieciet filtru sistēmu iekšā un pagrieziet rupjo filtru pulksteņrādītāju kustības virzienā. Bultu atzīmēm ir jāsakrīt.

Remonts

4.6 Cepamā plāts izsmidzinātājgalviņa

1. Noņemiet augšējo grozu.
2. Cepamās plāts izsmidzinātājgalviņu ielieciet turētājā (1) un pagrieziet pa labi (2).

Cepamās plāts izsmidzinātājgalviņa nostiprinās vietā tā, ka atskan klikšķis.

Remonts

4.7 Barošanas vada nomaiņa

Prasība:

Ierīcei jābūt vienotai nostrāves padevei. Ierīcei jābūt vienai ūdens padevei. Ierīcei var netraucēti piekļūt.

4.7.1 Barošanas vada kontaktdakšas izvilkšana

Barošanas vada kontaktdakšu piesardzīgi kustiniet uz augšu un uz leju un izvelciet no elektrotīkla kontaktligzdas.

4.7.2 Sähköjohdon pistokkeen kiinnittäminen

VAROITUS!

Sähköpistorasian ylikuumeneminen!

Tulipalon vaara

Työnnä sähköjohdon pistoke tiukasti pistorasiaan, kunnes kuuluu naksahdus.

Työnnä sähköjohdon pistoke sähköpistorasiaan niin, että kuuluu naksahdus.

Korjaus

4.8 Pesuainelokeron kannen vaihtaminen

Vipuna voidaan käyttää pientä ruuvimeisseliä.

Vaatimus:

Laitteen on oltava irrotettu sähköverkosta. Laitteen on oltava irrotettu vesiverkosta. Oven on oltava auki. Pesuainelokeron kannen on oltava auki.

4.8.1 Pesuainelokeron kannen irrottaminen

1. Työnnä pesuainelokeron kantta 5 mm.
2. Vivun periaatteen mukaisesti nosta pesuainelokeron kannen alaosa pois ohjaimista, ota sitten sen yläosa pois ohjaimista.
3. Irrota jousi.

4.8.2 Jousien asennus

1. Aseta jousen pitkä pää annostelijan vahvistusaukkoon (1).

1. Aseta jousen lyhyt pää pesuainesäiliön kannen vahvistusaukkoon (2).
2. Paina kansi kiinni annostelijaan (3).

Ylivuotoputki on laitteen etuosan alapuolella.

Vaatimus:

Laite on irrotettava sähköverkosta. Laitteen on oltava irrotettu sähköverkosta. Huonekalun paneeli on poistettava (lisävaruste). Oven ulko-osa on poistettava. Pohjapaneeli on poistettava (lisävaruste). →562 Pohjalevy on poistettava. 563

4.16.1 Ylivuotoputken irrottaminen

• Kun tyhjennysletku irrotetaan, kertynyttä vettä voi valua. Anna veden valua astiaan tai tyhjennä pohjasäiliö imuletkun avulla.
• Vapauta lukitusmekanismin yläosa (1, 2).

1. Vapauta yläosan lukituselementit.

3.1. Työnnä ruuvitaltta metallilukon alle (1).

1. Vapauta metallikiinnike varovasti (2).

Korjaus

1. Aseta ylivuotoputki.

4.16.2 Ylivuotoputken asennus

Virheellinen ylivuotoputken asennus voi aiheuttaa vesivahinkoja!

Aseta ylivuotoputki oikein pohjalevyn syvennyksen ohjaimeen.

Kiinnitä ylivuotoputki oikein yläosaan, kunnes kuuluu naksahdus.

1. Aseta ylivuotoputki (1).
2. Työnnä ylivuotoputki tiivisteeseen (2).
3. Paina ylivuotoputki tiivisteen ohjaimeen (3).
4. Aseta ylivuotoputki varovasti paikalleen (4).
5. Kiinnitä ylivuotoputki puristimella (5).

Korjaus

1. Tarkista asennuksen vasen ja oikea puoli. 3. Tarkista, että se on tiukasti kiinnitetty.

1.2.1 Vaaratasot

4.8.2 Jousen asentaminen

1. Aseta jousen pitkä pää jakajan (1) kiinnitysreikään.
