Termék típusa	Beépíthető mosogatógép
Márka	Bosch
Modell	SGS4HVI33E
Magasság	86 cm (86 cm-es modell)
Szélesség	60 cm (becslés)
Mélység	60 cm (becslés)
Súly	kb. 50 kg (becslés)
Tápellátás	220-240 V, 50/60 Hz, 10 A
Kapacitás	12 teríték (standard)
Fő funkciók	Szűrőrendszer, forgó szórókarok, Vario fiók, EmotionLight, TimeLight, Gap illumination
Biztonság	Javítás előtt húzza ki a készüléket; viseljen védőkesztyűt és védőcipőt; csak eredeti alkatrészeket használjon
Karbantartás	Rendszeresen tisztítsa a szűrőket és a szórókarokat
Pótalkatrészek (példák)	Tabletta vezető [00614935], csésze polc [00618565], mosószer fedél, szórókar, szűrők, ajtótömítés, stb.
Javíthatóság	Részletes javítási tanácsok számos alkatrész cseréjéhez (munkalap, kosár, fiók, kar, szűrők, tápkábel, stb.)

Gyakran ismételt kérdések - SGS4HVI33E BOSCH

Hogyan indítsam el a Bosch SGS4HVI33E mosogatógépet?

Győződjön meg róla, hogy a készülék megfelelően csatlakoztatva van, és a vízcsap nyitva van. Válasszon programot a kezelőpanel segítségével, majd nyomja meg az indító gombot. A programok részleteit lásd a használati útmutatóban.

Mit tegyek, ha a mosogatógép nem ürít?

Ellenőrizze, hogy a durva szűrő és a mikroszűrő nem eltömődött. Szükség esetén tisztítsa meg őket. Győződjön meg róla, hogy a leeresztőcső nincs meghajlítva vagy eldugulva. Ha a probléma továbbra is fennáll, a szennyvízszivattyú fedelét ki kell cserélni.

Hogyan tisztítsam a mosogatógép szűrőit?

Fordítsa el a durva szűrőt az óramutató járásával ellentétes irányba (1), és vegye ki a szűrőrendszert. Válassza szét a mikroszűrőt, és mindkettőt öblítse le folyó víz alatt. Szerelje vissza fordított sorrendben, a nyilakat egymáshoz igazítva.

Hogyan cseréljem ki a szórókart?

A felső karhoz: csavarja le, majd húzza lefelé. Az alsó karhoz: nyomja lefelé a kiemeléshez. A beszerelés fordított sorrendben: illessze be az alsó kart, majd csavarja fel a felső kart.

Hogyan cseréljem ki a mosószer fedelét?

Nyissa ki a mosószer fedelét, és tolja meg 5 mm-rel. Emelje fel az alsó részt a vezetősíneknél, és távolítsa el a rugót. Illessze be az új rugót a hosszú végét a mosószeradagoló rögzítőnyílásába, a rövid végét a fedél lyukába, majd helyezze vissza a fedelet a sínekbe.

Hogyan cseréljem ki a tápkábelt?

Húzza ki a készüléket, és csatlakoztassa le a vízellátásról. Óvatosan mozgassa a csatlakozókábelt fel és le, hogy kivegye a hüvelyből. Csatlakoztassa az új kábelt, amíg kattanást nem hall. Győződjön meg róla, hogy megfelelően rögzült.

Hogyan szereljem le a kezelőpanelt?

Először távolítsa el az ajtó homloklapját. Csatlakoztassa le a kezelőpanel elektromos csatlakozásait és az öblítőszer hiányérzékelőjét. Távolítsa el a hat csavart, és húzza ki a panelt. A visszaszerelés fordított sorrendben történik.

Hogyan cseréljem ki az ajtótömítést (alsó)?

Távolítsa el a két rögzítőkapcsot az alsó tömítésről, válassza le a túlfolyócsatornát, majd emelje ki. Vegye ki a régi tömítést. Helyezze a tömítősapkákat az új tömítésre, illessze be a belső ajtóba, és rögzítse a kapcsokkal.

Hogyan cseréljem ki az EmotionLight-ot?

Pattintsa ki a rögzítőfület, vegye ki a foglalatot felülről, csatlakoztassa le az elektromos csatlakozást a teljesítménymodulról. Illessze be az új foglalatot a tartálykeretbe, és pattintsa be a fület. Helyezze el megfelelően a kábelt az ajtópántnál.

Hol találom a Bosch SGS4HVI33E teljes használati útmutatóját?

A használati útmutató és a kezelési útmutató ingyenesen letölthető PDF formátumban a notice-facile.com oldalon. Kérhet fordítását az Ön nyelvére is, ha megadja e-mail címét.

HASZNÁLATI ÚTMUTATÓ SGS4HVI33E BOSCH

4.2.2 Csészetartó felszerelése

Speciális szerszámok:

Tablettatartó [00614935] Csészetartó [00618565]

A csésze mosásához a tartó kihajtható. A megdöntött szög megakadályozza a víz felgyülemlését a csésze alján. Magas poharaknál javasoljuk, hogy a csészetartót hajtva hagyják. Ha a felső kosarak opcionális műanyag betéttel vannak felszerelve, azt először el kell távolítani.

1. Vegye ki a műanyag betétet.

1. Pattintsa a csészetartót a megfelelő helyre.

1. Hajtsa ki a tartót.

Javítás

1. Helyezze el az edényeket, amelyeket mosni szeretne.

4.20.2 Az ajtótömítés felszerelése

A felszerelés előtt az ajtótömítést a megfelelő hosszúságúra kell rövidíteni. Ez 1750 mm a 81 cm magas készülékeknél és 1850 mm a 86 cm magas készülékeknél.

1 A Dokumentummal kapcsolatos információk 457

1.1 Fontos tudnivalók 457

1.1.1 Cél 457 1.2 Szimbólummagyarázat 457 1.2.1 Veszélyességi szintek 457 1.2.2 Veszélyt jelző szimbólumok 457 1.2.3 A figyelmeztetések felépítése 458 1.2.4 Általános szimbólumok 458

Biztonság 459

2.1 Általános biztonsági utasítások 459

2.1.1 Minden háztartási készülékhez 459

Szerszámok és segédanyagok 460

Javítás 461

4.1 A felső burkolat cseréje 461

4.1.1 A felső burkolat eltávolítása 461 4.1.2 A felső burkolat elhelyezése 461

4.2 Kosárrendszer beszerelése 462

4.2.1 Tálca-vezeték telepítése a 86 cm-es modellbe 462 4.2.2 Az ételszint behelyezése 462 4.2.3 A gőzmosogatáshoz használt rekesz behelyezése 463

4.3 A varioDrawer fiók cseréje 464

4.3.1 A varioDrawer fiók eltávolítása 464 4.3.2 A varioDrawer fiók felszerelése 465

4.4 A szórókarok cseréje 466

4.4.1 Szórókar eltávolítása 466 4.4.2 A szórókar felszerelése 466

4.5 A szűrők cseréje 467

4.5.1 Szűrő eltávolítása 467 4.5.2 Szűrők felszerelése 467

4.6 A sütőtálcás-szórófej felszerelése 468

4.7 A hálózati kábel cseréje 469

4.7.1 A hálózati kábel kihúzása 469 4.7.2 A hálózati kábel csatlakoztatása 469

4.8 A mosogatószeres rekesz fedelének cseréje 470

4.8.1 A mosogatószeres rekesz fedelének eltávolítása.. 470 4.8.2 A rugó behelyezése 470 4.8.3 A mosogatószeres rekesz fedelének felszerelése 470

4.9 A szennyvízszivattyú fedelének cseréje 471

4.9.1 A szennyvízszivattyú fedelének eltávolítása 471 4.9.2 A szennyvízszivattyú fedelének telepítése 471

4.10 Az oldalpanel cseréje 472

4.10.1 Az oldalpanel eltávolítása 472 4.10.2 Az oldalpanel telepítése 473

4.11 A külső ajtó cseréje 474

4.11.1 A külső ajtó eltávolítása 474 4.11.2 A külső ajtó felszerelése 475

4.12 A kezelőpanel cseréje 477

4.12.1 A kezelőpanel eltávolítása 477 4.12.2 A kezelőpanel telepítése 477

4.13 Ajtórugók rögzítése 478 4.14 Lábburkolat cseréje 480

4.14.1 A lábburkolat eltávolítása 480 4.14.2 A lábburkolat felszerelése 480

4.15 Az alapburkolat cseréje 481

4.15.1 Az alapburkolat eltávolítása 481 4.15.2 Az alapburkolat felszerelése 481

4.16 A túlfolyó szerelése 482

4.16.1 Túlfolyó eltávolítása 482 4.16.2 A túlfolyó felszerelése 483

4.17 A belső ajtó cseréje 485

4.17.1 A belső ajtó eltávolítása 485 4.17.2 A belső ajtó felszerelése 485

4.18 Az ajtózsanér cseréje 486

4.18.1 Az ajtózsanér eltávolítása 486 4.18.2 Az ajtózsanér felszerelése 486

4.19 Az (alsó) gumitömítés cseréje 488

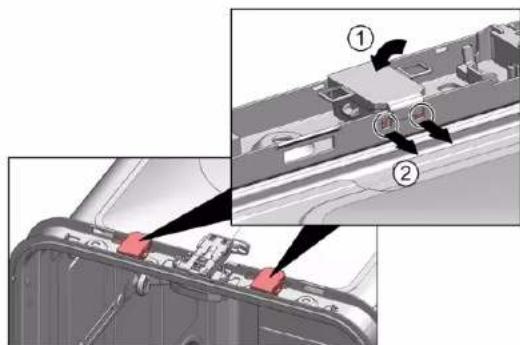

4.21 Az EmotionLight cseréje 491

4.21.1 Az EmotionLight eltávolítása. 491 4.21.2 Az EmotionLight beszerelése 491

4.22 A TimeLight cseréje 494

4.22.1 A TimeLight eltávolítása 494 4.22.2 A TimeLight beszerelése 494

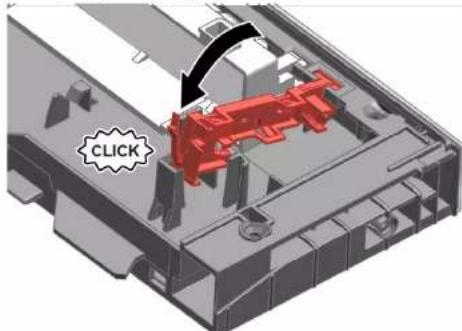

4.23 Gap Illumination világítás cseréje 495

4.23.1 Gap Illumination világítás eltávolítása 495 4.23.2 Gap Illumination világítás beszerelése 496

A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információt tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot az ügyfélszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYAZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
	Forró felületek miatt fennáló veszély
	Erős magneses mező miatt fennáló ve-szély
	Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésük és felépítésük.


A VESZÉLY A veszély típusa és forrásal A veszély / figyelmeztetés figyelmen kívül hagyásanak lehetséges követ- kezményei. A veszély megelózsésérszolgálo intézkedesek és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.


A VESZÉLY Aramütes veszélye áram alatt levő alkatrészek miatt! Halálos áramütes A javitás megkezdéselött legalább 60 ésodperccel valassza le a készülékeket az elektromos hálózatrol.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg és/vagy grafi-ka)

Alt. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Allapot Megjelenítatt szöveg / ablak (a készülék kijelzöjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Az elektromos alkatrészek hibás javítása áramütéshez vezethet! A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt.

Viseljen védőcipőt. Biztosítsa leesés ellen a nehéz alkatrészeket. Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

Elektrosztatikusan érzékeny alkatrészek (ESD-k) károsodásának veszélye!

Kizárólag eredeti pótalkatrészeket használjon. Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetékeket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Torx T15 csavarhú-zó	Hossz: 80 mm
Laposfejú csavar-húzó	Hegy 10 mm x 1,6 mm x200 mm	①
Hosszúcsörü fógó[00340871]	Hossz: 200 mm, egyenes

4.1 A felső burkolat cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készülék szabadon hozzáférhető.

4.1.1 A felső burkolat eltávolítása

1. Távolítsa el a két hátsó (1) csavart (opcionális).
2. Húzza a burkolat alatti két fogókart felfelé (2).

1. Először enyhén emelje meg a felső burkolatot (3).
2. Húzza el a felső burkolatot a hátsó végétől (4).
3. Távolítsa el a felső burkolatot.

4.1.2 A felső burkolat elhelyezése

1. Rögzítse a felső burkolat hátsó részét a vezetőkbe a rögzítőperemek (1) segítségével.

1. Nyomja előre a felső burkolatot (2).
2. Nyomja lefelé a felső burkolat elejét, amíg a rögzítőkarok hallhatóan a helyükre nem kattannak (3).
3. Csavarja vissza a két csavart (4) (opcionális).

Javítás

4.2 Kosárrendszer beszerelése

Követelmény: Az érintett kosarat kivették a készülékből.

4.2.1 Tablettavezető telepítése a 86 cm-es modellbe

Különleges eszközök

Tablettavezető [00614935] Etázsér [00618565]

1. Helyezze be a tablettavezetőt átlósan a kosár elejére.
2. Állítsa középre a tablettavezetőt, és pattintsa be a helyére.

4.2.2 Az etázsér behelyezése

Különleges eszközök

Tablettavezető [00614935] Etázsér [00618565]

Csészék mosogatásakor az etázsér felhajtható. Ezzel csökkentheti a csészék alján megmaradó víz mennyiségét. Magas poharak mosogatása esetén javasoljuk, hogy hajtsa le az etázsért. Ha a felső kosárban opcionális műanyag rekesz van, előbb távolítsa el ezt.

1. Távolítsa el a műanyag rekeszt.

1. Pattintsa az étazsert a helyére.

1. Hajtsa fel a fület.

Javítás

1. Helyezze be az elmosogatni kívánt edényeket.

4.2.3 A gőzmosogatáshoz használt rekesz behelyezése

Különleges eszközök

Tabletavezető [00614935] Étazsér [00618565]

Helyezze a gőzmosogatáshoz használt rekeszt a vögeivel a kosárrendszer alá.

Javítás

4.3 A varioDrawer fiók cseréje

4.3.1 A varioDrawer fiók eltávolítása

1. Hajlítsa befelé a fogantyúfüleket.

1. Felfelé húzva távolítsa el a fogantyút.
2. Nyomja kifelé a műanyag oldalbetéteket, és nyomja őket felfelé, el a kerettől.

1. A gézetőfüleket óvatosan fordítsa kifelé.

1. Húzza ki a fülekből az összecsukható villákat.
2. Elöl nyomja ki a fémkeretet a tartókból.

1. Nyomja kifelé a fémkeretet hátrafelé a gézetőből.

4.3.2 A varioDrawer fiók felszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A szórókarok cseréje

4.4.1 Szórókar eltávolítása

1. Csavarja ki a felső szórókart (1), és húzza lefelé az eltávolításához (2).

1. Húzza lefelé az alsó szórókart az eltávolításához.

4.4.2 A szórókar felszerelése

1. Helyezze be az alsó szórókart. A szórókar bekattan a helyére.
2. Helyezze be a felső szórókat, és csavarja be szorosan a helyükre.

Javítás

4.5 A szűrők cseréje

4.5.1 Szűrő eltávolítása

1. Fordítsa el a durvaszűrőt az óramutató járásával ellentétes irányba (1), és távolítsa el a szűrőrendszert (2).

Vigyázzon arra, hogy ne essenek idegen tárgyak a szerelvénybe.

1. Húzza le a mikroszűrőt az eltávolításhoz.

4.5.2 Szűrők felszerelése

1. Szerelje vissza a szűrőrendszert. Győződjön meg arról, hogy a durvaszűrőn levő zárópeckek a helyükre kattanjanak.
2. Helyezze be a szűrőt a készülékbe, és fordítsa el a durvaszűrőt az óramutató járásával megegyező irányba. Ellenőrizze, hogy a nyilak illeszkedjenek egymáshoz.

Javítás

4.6 A sütőlepsi-szórófej felszerelése

1. Vegye ki a felső kosarat.
2. Helyezze a sütőlepsi-szórófejet a tartóba (1), és fordítsa el jobbra (2).

A sütőtépsi-szorítófej bekattan a helyére.

Javítás

4.7 A hálózati kábel cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők.

4.7.1 A hálózati kábel kihúzása

Óvatosan mozgassa a hálózati kábelt fel és le, és húzza ki a csatlakozóaljzatból.

4.7.2 A hálózati kábel csatlakoztatása

FIGYELEM!

A főcsatlakozó túlmelegedése!

Életveszély

• Határozott mozdulattal csatlakoztassa a hálózati kábelt kattanásig.

Csatlakoztassa a hálózati kábel dugóját a csatlakozóaljzathoz, amíg a dugó hallhatóan a helyére nem kattan.

Javítás

4.8 A mosogatószeres rekesz fedelének cseréje

Emeléséhez egy kis csavarhúzót használhat.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Az ajtó nyitva van. A mosogatószeres rekesz fedele nyitva van.

4.8.1 A mosogatószeres rekesz fedelének eltávolítása

1. Csúsztassa be a mosogatószeres rekesz fedelét 5 mm-rel.
2. Emelje fel a mosogatószeres rekesz fedelét a vezetősínnek alsó részén, és emelje ki a fedelét a vezetősínnek felső részén.
3. Távolítsa el a rugót.

4.8.2 A rugó behelyezése

1. Helyezze a rugó hosszabbik végét az adagoló rögzítő furatába (1).

1. Helyezze a rugó rövidebbik végét a mosogatószeres rekesz fedelének rögzítő furatába (2).
2. Nyomja be a fedelet az adagolóba (3).

4.8.3 A mosogatószeres rekesz fedelének felszerelése

1. Helyezze a mosogatószeres rekesz fedelét 5 mm-rel a teljesen nyitott pozíció előtt a vezetősínekre az egyik oldalon. Enyhén nyomja le az ellenkező oldalt a vezetősínekre.
2. Ellenőrizze a mosogatószeres rekesz fedelének működését.

Javítás

4.9 A szennyvízszivattyú fedelének cseréje

Követelmény:

Eltávolította a kosarat. Eltávolította a söröket. 467

4.9.1 A szennyvízszivattyú fedelének eltávolítása

1. Mérje ki a benne lévő vizet.

Szükség esetén használjon szivacsot.

1. Feszítse le a szivattyúfedelét egy kanállal, és fogja meg a keresztdarabnál fogva.

1. Szögben emelje fel befelé a szivattyúfedelét, és távolítsa el.

4.9.2 A szennyvízszivattyú fedelének telepítése

Helyezze be a szivattyúfedelét (1), és nyomja le (2).

A szivattyúfedél bekattan a helyére.

Javítás

4.10 Az oldalpanel cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Szabadon álló készülékek: eltávolította a felső burkolatot. → 461

4.10.1 Az oldalpanel eltávolítása

1. Távolítsa el a csavarokat az oldalpanelből (1).

Ábra 1: Teljesen beépíthető

1. Döntse az oldalpanelt enyhén kifelé a felső részen (2).
2. Engedje le az oldalpanelt, és húzza ki az alapcsatornából (3).

Javítás

4.10.2 Az oldalpanel telepítése

1. Helyezze az oldalpanelt az alapcsatornába (1).

Ábra 2: Teljesen beépíthető

1. Nyomja az oldalpanelt a készülékhez (2).
2. Rögzítse az oldalpanelt csavarokkal (3).

4.11 A külső ajtó cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.11.1 A külső ajtó eltávolítása

Távolítsa el a csavarkart az alábbi lépésekben leírt módon.

1. Nyissa ki az ajtót.

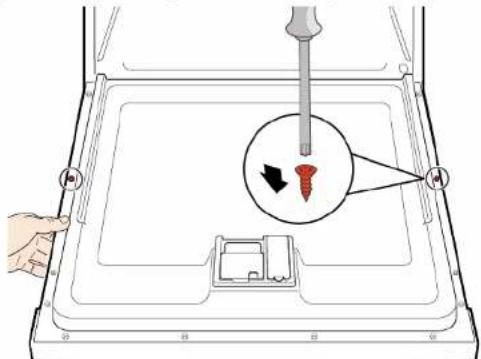

2. Távolítsa el a négy csavart.

3

Tartsa meg az ajtót az egyik oldalon.

Távolítson el két csavart.

Javítás

4.11.2 A külső ajtó felhelyezése

Követelmény:

Az ajtószigetelést megfelelően pozicionálták és rögzítették a külső ajtó belső felére. A zsanérok a külső ajtóban vannak. 1. Csukja be a belső ajtót anélkül, hogy becsapná.

1. Tolja a külső ajtót felfelé a kezelőpanel alá (1).

1. Nyomja a külső ajtót a belső ajtónak, és tartsa meg így (2).

4.

Tartsa meg az ajtót az egyik oldalon.

Javítás

Nyissa ki az ajtót, és rögzítse két csavarral (4 x 11 mm-es fémcsavarok).

1. Rögzítse a külső ajtót négy csavarral (4 x 11 mm-es fémcsavarok).

4.12 A kezelőpanel cseréje

Ha egy kezelőmodul meghibásodott, a teljes kezelőpanelt ki kell cserélni.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a külső ajtót. Eltávolította a külső ajtót (teljesen beépíthető / beépíthető)

4.12.1 A kezelőpanel eltávolítása

1. Válassza le az elektromos csatlakozókat és az alacsony szintű öblítőszer-érzékelőről a kezelőpanelen (1, 2).

1. Húzza ki a földelőkábelt (3) (opcionális).
2. Nyissa ki a készülék ajtaját.
3. Fogja meg a kezelőpanelt, hogy ne essen le.
4. Távolítson el hat csavart.

1. Távolítsa el a kezelőpanelt.

4.12.2 A kezelőpanel telepítése

Használjon 4 x 16 mm-es csavarokat.

Az elhelyezést fordított sorrendben végezze.

Javítás

4.13 Ajtórugók rögzítése

1. Távolítsa el a rugóköteleg-vezetéket fedelét.

2.1. Nyissa kissé nyitva az ajtót (1).

1. Rögzítse az alapcsatorna hornyába (2).
2. Lassan csukja be az ajtót (3).

A rugóköteleg automatikusan illeszkedik az ajtószárhoz.

Javítás

3.1. Enyhén csukja be az ajtót (4).

1. Vegye ki a hornyot, és engedje fel az ajtószárat (5). 3. Nyissa ki az ajtót (6).

1. Ismételje meg a folyamatot a készülék másik oldalán.

4.14 Lábburkolat cseréje

A lábak egyformák, és megcserélhetők.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a külső ajtót. Eltávolította a külső ajtót (teljesen beépíthető / beépíthető).

4.14.1 A lábburkolat eltávolítása

1.

Helytelen eltávolítás.

Ha a lábburkolatot oldja, meglazítja és eltávolítja, megtörténhet, hogy letörik két konzol. Ha csak az egyik konzol sérül, az oldal cserélhető, mert a konzolok egyformák. Javasoljuk, hogy helyezzen valamit a készülék elé, hogy könnyítse a lábbal rendelkező lábburkolat terhelését.

1. Nyúljon be a réseken (1) egy csavarhúzóval, és lefelé nyomással oldja ki a rögzítőket.

1. Emelje fel a panelt.
2. Előre húzva távolítsa el a lábakat (1).

4.14.2 A lábburkolat felszerelése

1. Helyezze be a lábakat.
2. Illessze a lábburkolatot felülre (1), és nyomja le addig, amíg hallhatóan a helyére nem kattan (2).

Javítás

4.15 Az alapburkolat cseréje

Az alapburkolat alul van az első részen.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a bútorlapot (opcionális). Eltávolította a külső ajtót. Eltávolította a külső ajtót (teljesen beépíthető / beépíthető). Eltávolította a lábburkolatot (opcionális). → 480

4.15.1 Az alapburkolat eltávolítása

1. Távolítson el két csavart (1).

1. Lazítsa meg a rögzítőelemeket (2).

3. Óvatosan döntse előre az alapburkolatot (1).

A modellsorozattól függően az EmotionLight csatlakozója még az aljzathoz lehet rögzítve.

Válassza le a csatlakozót a rögzítőbütykénél, és húzza hátrafelé (opcionális) (2).

4.15.2 Az alapburkolat felszerelése

Az alapburkolat felszerelését fordított sorrendben végezze.

Javítás

4.16 A túlfolyó cseréje

A túlfolyó a készülék első részének alsó területén található.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A bútorlapot (opcionális) eltávolították. Eltávolította a külső ajtót. Eltávolította a lábburkolatot (opcionális). → 480 Eltávolította az alapburkolatot. → 481

4.16.1 Túlfolyó eltávolítása

Maradékvíz

A lefolyótömítés eltávolítása után a maradék víz kifolyhat. Fogja fel vagy szívja fel a vizet a medencéből egy fecskendővel.

1. Pattintsa ki a felső rögzítőt (1, 2)

1. Lazítsa meg a felső rögzítőelemet.

3.1. Helyezzen be egy csavarhúzót a fémkonzol alá (1).

1. Gyengéden emelje fel a fémkapcsot (2).

Javítás

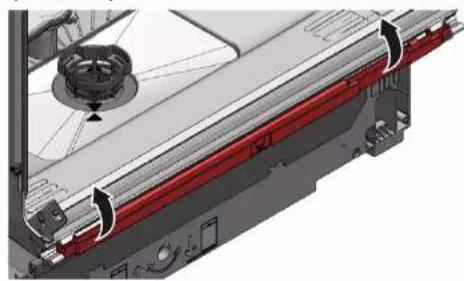

1. Emelje fel a túlfolyót.

4.16.2 A túlfolyó felszerelése

A túlfolyó helytelen felszerelése következtében vízkár léphet fel! Helyezze be helyesen a túlfolyót a készülék ajtajába az alapsatorna vezetőjébe. Pattintsa a túlfolyót megfelelően a helyére a felső részen.

1. Helyezze el a túlfolyót (1).
2. Vigye a túlfolyót a zárhoz (2).
3. Nyomja a túlfolyót a zárvezetékbe (3).
4. Óvatosan helyezze be a túlfolyót (4).
5. Pattintsa be a túlfolyót (5).

Javítás

1. Ellenőrizze a megfelelő beszerelést a bal és a jobb oldalon. 3. Ellenőrizze, hogy megfelelően a helyén van-e.

1. Pattintsa rá a bal és a jobb oldalon található fémkapcsot.

4.17 A belső ajtó cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.17.1 A belső ajtó eltávolítása

1. Távolítsa el a csavarokat (1).
2. Felfelé húzva távolítsa el a belső ajtót (2).

1. Rögzítse az ajtózsanért csavarokkal.
2. Helyezzen egy belső ajtót az ajtózsanérra.
3. Rögzítse a belső ajtót csavarokkal.

4.17.2 A belső ajtó felszerelése

1. Hajlítsa a gumitömítést előre.
2. Vigye a belső ajtót a gumitömítés mögé.
3. Csukja be a belső ajtót.
4. Hajlítsa a gumitömítést felfelé. Az oldalsó részek felfelé mutatnak.
5. Vigye az ajtózsanért felfelé.

Javítás

4.18 Az ajtózsanér cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Eltávolította az oldalpanelt. 472 Eltávolította a külső ajtót. Eltávolította a belső ajtót. Eltávolította a kezelőpanelt. → 477 Megjavította az ajtórugókat. 478 Eltávolította a lábburkolatot. → 480 Eltávolította az alapburkolatot. → 481 Eltávolította a túlfolyót. → 482

4.18.1 Az ajtózsanér eltávolítása

1. Csavarhúzóval nyissa ki a rögzítőhorgot (1).
2. Húzza előre az ajtózsanért (2).

1. Válassza le az ajtózsanérról a földelőcsatlakozást.

4.18.2 Az ajtózsanér felszerelése

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt.

▷ Az elektromos alkatrészek javítását kizárólag képzett elektromos szerelő végezheti. A javítás latun végéteszene a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Javítás

1. Helyezze a zsanért a készülékre (1).
2. Tolja lefelé (2) a zsanért addig, amíg a készülékhez nem csatlakozik.

2.

Egy hiányzó földelő csatlakozás hálózati feszültséget okozhat az ajtóban.

Hozza létre a fődél csatlakozást.

4.19 Az (alsó) gumitömítés cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a külső ajtót. Eltávolította az alapburkolatot. → 481 Eltávolította a lábburkolatot (opcionális). → 480 Eltávolította az ajtórugókat. Eltávolította a kezelőpanelt. Eltávolította a jobb alsó részen lévő kábelkötegtartót.

4.19.1 A gumitömítés eltávolítása

1. Távolítsa el a két rögzítőelemet az alsó gumitömítésről (1, 2).

1. Válassza le a túlfolyót.

1. Emelje fel a túlfolyót.

Javítás

1. Távolítsa el az alsó gumitömítést a belső ajtóról.

4.19.2 A gumitömítés felhelyezése

1. Helyezze fel a tömítősapkákat a tömítőrúddal ellátott gumitömítés jobb és bal oldalára.

1. Helyezze a tömítősapkával ellátott gumitömítést a belső ajtóba.
2. Rögzítse a gumitömítést két rögzítőelemmel.

Javítás

4.20 A (felső) gumitömítés cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.20.1 A gumitömítés eltávolítása

Távolítsa el a gumitömítést a belső keretből.

4.20.2 Gumitömítés felhelyezése

A gumitömítést a felhelyezés előtt megfelelő hosszúságúra kell vágni. Ez 1750 mm a 81 cm magas készülékek, illetve 1850 mm a 86 cm magas készülékek esetén.

1. Készítse elő a megfelelő gumitömítést.
2. Biztosítsa a tömítőprofil helyes beszerelési pozícióját.

1. A fehér pontnak egy vonalban kell lennie a töltőszalaggal.

4

A tömítés nem lehet hullámzó, és nem húzódhat a sarkoknál. A tömítést a végeken átlósan kell elvágni, és az elöl lévő tartály aljába vezetni.

Állítsa a tömítés végét egyenesen előre a belső ajtó alatt. A tömítésnek a lehető legjobban a tartály oldalához kell nyomnia.

Helyesen felhelyezett gumitömítés:

Javítás

4.21 Az EmotionLight cseréje

Az EmotionLight az öblítőtartály külső részének felső felében van.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Eltávolította a felső burkolatot (opcionális). Eltávolította a jobb oldali panelt (opcionális). → 472

4.21.1 Az EmotionLight eltávolítása

1. Válassza le hátul a rögzítőhorgot (1).

1. Felfelé húzva távolítsa el a tartót (2).
2. Húzza ki a csatlakozóból (a készülék elejének jobb alsó részén van).
3. Távolítsa el az elektromos csatlakozást a tápegységből.

1. Távolítsa el az EmotionLight világítást a készülékből.

4.21.2 Az EmotionLight beszerelése

1. Helyezze a tartót az öblítőtartály vázába (1).

Javítás

1. Pattintsa le a rögzítőhorgot (2).

3

FIGYELEM!

Helytelen beszerelés!

A beszerelés az ajtózsinórnál.

Helyezze a kábelt az ajtózsánerhez (a lemezpánt és a toló-tartó között) úgy, hogy a mozgó alkatrészek ne károsítsák.

A kábelt a jobb alsó részre szerelje be.

Javítás

Ábra 3: Laposkábelt 4. Csatlakoztassa a csatlakozót.

4.22 A TimeLight cseréje

A TimeLight világítást kizárólag egyben cserélje ki.

A TimeLight modul az alapburkolat hátsó részéhez van rögzítve.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a lábburkolatot. → 480 Eltávolította és megfordította az alapburkolatot. 481

4.22.1 A TimeLight eltávolítása

1. Hajlítsa a rögzítőelemeket (1) enyhén kifelé.

1. Húzza ki a TimeLight modult felfelé irányban a vezetőből (2).

4.22.2 A TimeLight beszerelése

1. Hajlítsa vissza a rögzítőelemeket (1).

1. Nyomja a TimeLight modult a vezetőbe (2).
2. Csatlakoztassa az elektromos csatlakozást.

Javítás

4.23 Gap Illumination világítás cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Szétszerelte a külső ajtót. Eltávolította a kezelőpanelt.

4.23.1 Gap Illumination világítás eltávolítása

1. Válassza le a rögzítőelemet (1).
2. Távolítsa el az elektromos csatlakozást a működtetőmodulból (2).

2.1. Válassza le hátul a rögzítőhorgot (1).

1. Távolítsa el a fényszalagot (2).

Javítás

3.1. Válassza le a rögzítőhorgot (1).

1. Emelje fel a PCB-t a tartóval, és távolítsa el a működtetőmodul vázából (2).

4.23.2 Gap Illumination világítás beszerelése

1. Helyezze a PCB-tartót a működtetőmodul vázába.

1. Húzza meg addig, amíg egy kattanó hangot nem hall.

1. Szerelje be a fényszalagot, és húzza meg addig, amíg egy kattanó hangot nem hall.

1. Csatlakoztassa a vezetékeket a működtetőmodulhoz.

4.5.2 A szűrők felszerelése

1. Szerelje vissza a szűrőrendszert. Győződjön meg róla, hogy a durva szennyeződésszűrőn lévő reteszelő kiemelkedés a helyére kattant.
2. Helyezze a szűrőrendszert a készülékbe, és a durva szennyeződésszűrőt forgassa el az óramutató járásával megegyező irányba. Győződjön meg róla, hogy a nyilak jelölései egyeznek.

Javítás

4.16.2 A túlfolyóvezeték felszerelése

Skody sposobene vodou kvoli nespravnej montazi prespadovho vedenial Spravo vlozte prepadov vedenie do do vodidla zakladneho 2abu. Zacvaknite prespadov vedenie spravo na svojie miesto hare.

1. Umiestnite presupodov vedenie (1).
2. Presunte prepadove vedenie do tesnenia (2).
3. Zatlache prepadove vedenie do vodidla tesnenia (3). 4.Prepadov vedenie (4) vlozte presne.
4. Zacvaknite prepadov vedenie (5).

Oprava
