ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Combi 748 Q AE Kit STIGA

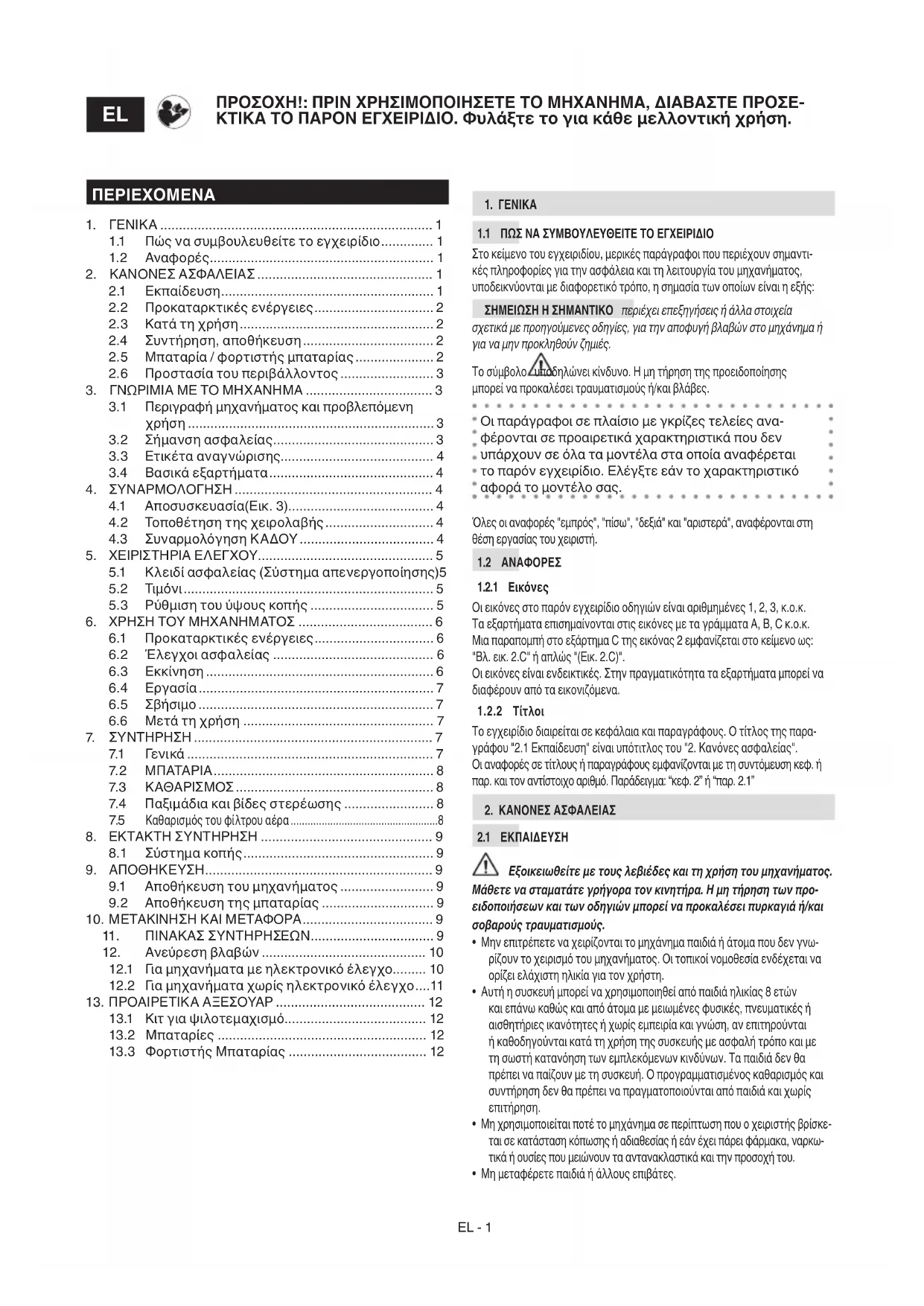

Χλοοκοπτική μηχανή μπαταρίας με όρθιο χειριστή ΟΔΗΓΙΕΣ ΧΡΗΣΠΣ ΠΡΟΣΟΧΗ: πριν χρησιμοποιησετε το μηχανημα, διαβαστε προσεκτικα το παρον εγχειριδιο.

ΕΛΛΗΝΙΚΑ - Μεταφραση των πρωτοτυπων οδηγιων

• Für die genaue Angabe nehmen Sie bitte auf das Typenschild der Maschine Bezug. [1] EL - ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ [2] Ονομαστική ισχύς * [3] Μέγ. ταχύτητα λειτουργίας κινητήρα * [4] ΜΕΓ. τάση τροφοδοσίας [5] ΟΝΟΜΑΣΤΙΚΗ τάση τροφοδοσίας [6] Βάρος μηχανήματος * [7] Πλάτος κοπής [8] Κωδικός συστήματος κοπής [9] Στάθμη ακουστικής πίεσης [10] Αβεβαιότητα μέτρησης [11] Μετρημένη στάθμη ακουστικής ισχύος [12] Εγγυημένη στάθμη ηχητικής πίεσης [13] Επίπεδο κραδασμών [14] Αξεσουάρ [15] Σετ “Mulching” (ψιλοτεμαχισμού) [16] Μπαταρίες, μοντ. [17] Φορτιστής μπαταρίας, μοντ. [18] Πίνακας για το σωστό συνδυασμό των

• Για το συγκεκριμένο στοιχείο, ελέγξτε τα όσα αναγράφονται στην ετικέτα προσδιορισμού του μηχανήματος.

1.1 ΠΏΣ ΝΑ ΣΥΜΒΟΥΛΕΥΘΕΙΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ

Στο κείμενο του εγχειριδίου, μερικές παράγραφοι που περιέχουν σημαντι- κές πληροφορίες για την ασφάλεια και τη λειτουργία του μηχανήματος, υποδεικνύονται με διαφορετικό τρόπο, η σημασία των οποίων είναι η εξής: ΣΗΜΕΙΏΣΗ Η ΣΗΜΑΝΤΙΚΟ περιέχει επεξηγήσεις ή άλλα στοιχεία σχετικά με προηγούμενες οδηγίες, για την αποφυγή βλαβών στο μηχάνημα ή για να μην προκληθούν ζημιές. Το σύμβολο υποδηλώνει κίνδυνο. Η μη τήρηση της προειδοποίησης μπορεί να προκαλέσει τραυματισμούς ή/και βλάβες. Οι παράγραφοι σε πλαίσιο με γκρίζες τελείες ανα- φέρονται σε προαιρετικά χαρακτηριστικά που δεν υπάρχουν σε όλα τα μοντέλα στα οποία αναφέρεται το παρόν εγχειρίδιο. Ελέγξτε εάν το χαρακτηριστικό αφορά το μοντέλο σας. Όλες οι αναφορές "εμπρός", "πίσω", "δεξιά" και "αριστερά", αναφέρονται στη θέση εργασίας του χειριστή.

Οι εικόνες στο παρόν εγχειρίδιο οδηγιών είναι αριθμημένες 1, 2, 3, κ.ο.κ. Τα εξαρτήματα επισημαίνονται στις εικόνες με τα γράμματα A, B, C κ.ο.κ. Μια παραπομπή στο εξάρτημα C της εικόνας 2 εμφανίζεται στο κείμενο ως: "Βλ. εικ. 2.C" ή απλώς "(Εικ. 2.C)". Οι εικόνες είναι ενδεικτικές. Στην πραγματικότητα τα εξαρτήματα μπορεί να διαφέρουν από τα εικονιζόμενα.

Το εγχειρίδιο διαιρείται σε κεφάλαια και παραγράφους. Ο τίτλος της παρα- γράφου "2.1 Εκπαίδευση" είναι υπότιτλος του "2. Κανόνες ασφαλείας". Οι αναφορές σε τίτλους ή παραγράφους εμφανίζονται με τη συντόμευση κεφ. ή παρ. και τον αντίστοιχο αριθμό. Παράδειγμα: “κεφ. 2” ή “παρ. 2.1”

2. ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ

Εξοικειωθείτε με τους λεβιέδες και τη χρήση του μηχανήματος. Μάθετε να σταματάτε γρήγορα τον κινητήρα. Η μη τήρηση των προ- ειδοποιήσεων και των οδηγιών μπορεί να προκαλέσει πυρκαγιά ή/και σοβαρούς τραυματισμούς.

• Μην επιτρέπετε να χειρίζονται το μηχάνημα παιδιά ή άτομα που δεν γνω- ρίζουν το χειρισμό του μηχανήματος. Οι τοπικοί νομοθεσία ενδέχεται να ορίζει ελάχιστη ηλικία για τον χρήστη.

• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και επάνω καθώς και από άτομα με μειωμένες φυσικές, πνευματικές ή αισθητήριες ικανότητες ή χωρίς εμπειρία και γνώση, αν επιτηρούνται ή καθοδηγούνται κατά τη χρήση της συσκευής με ασφαλή τρόπο και με τη σωστή κατανόηση των εμπλεκόμενων κινδύνων. Τα παιδιά δεν θα πρέπει να παίζουν με τη συσκευή. Ο προγραμματισμένος καθαρισμός και συντήρηση δεν θα πρέπει να πραγματοποιούνται από παιδιά και χωρίς

• Μη χρησιμοποιείται ποτέ το μηχάνημα σε περίπτωση που ο χειριστής βρίσκε- ται σε κατάσταση κόπωσης ή αδιαθεσίας ή εάν έχει πάρει φάρμακα, ναρκω- τικά ή ουσίες που μειώνουν τα αντανακλαστικά και την προσοχή του.

• Μη μεταφέρετε παιδιά ή άλλους επιβάτες. ΠΡΟΣΟΧΗ!: ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟ ΜΗΧΑΝΗΜΑ, ΔΙΑΒΑΣΤΕ ΠΡΟΣΕ- ΚΤΙΚΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ. Φυλάξτε το για κάθε μελλοντική χρήση.

1.1 Πώς να συμβουλευθείτε το εγχειρίδιο .............. 1

2.2 Προκαταρκτικές ενέργειες ................................ 2

2.3 Κατά τη χρήση .................................................... 2

2.4 Συντήρηση, αποθήκευση ................................... 2

2.5 Μπαταρία / φορτιστής μπαταρίας ..................... 2

2.6 Προστασία του περιβάλλοντος ......................... 3

3. ΓΝΩΡΙΜΙΑ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ .................................. 3

3.1 Περιγραφή μηχανήματος και προβλεπόμενη

χρήση .................................................................. 3

3.2 Σήμανση ασφαλείας ........................................... 3

3.3 Ετικέτα αναγνώρισης......................................... 4

4.1 Αποσυσκευασία(Εικ. 3) ....................................... 4

4.2 Τοποθέτηση της χειρολαβής ............................. 4

4.3 Συναρμολόγηση ΚΑΔΟΥ .................................... 4

5. ΧΕΙΡΙΣΤΗΡΙΑ ΕΛΕΓΧΟΥ ............................................... 5

5.1 Κλειδί ασφαλείας (Σύστημα απενεργοποίησης) 5

5.2 Τιμόνι ................................................................... 5

5.3 Ρύθμιση του ύψους κοπής ................................. 5

6. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ .................................... 6

6.1 Προκαταρκτικές ενέργειες ................................ 6

6.6 Μετά τη χρήση ................................................... 7

7.4 Παξιμάδια και βίδες στερέωσης ........................ 8

Καθαρισμός του φίλτρου αέρα ....................................................8

9.1 Αποθήκευση του μηχανήματος ......................... 9

9.2 Αποθήκευση της μπαταρίας .............................. 9

12. Ανεύρεση βλαβών ............................................ 10

12.1 Για μηχανήματα με ηλεκτρονικό έλεγχο ......... 10

12.2 Για μηχανήματα χωρίς ηλεκτρονικό έλεγχο ....11

13. ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ ........................................ 12

13.1 Κιτ για ψιλοτεμαχισμό...................................... 12

13.2 Μπαταρίες ........................................................ 12

13.3 Φορτιστής Μπαταρίας ..................................... 12EL - 2

• Να θυμάστε ότι ο χειριστής ή ο χρήστης είναι υπεύθυνος για τα ατυχήμα- τα και τα απρόοπτα που μπορεί να συμβούν σε άλλα άτομα ή στην ιδιο- κτησία τους. Είναι ευθύνη του χειριστή η εκτίμηση των πιθανών κινδύ- νων του εδάφους, καθώς και η λήψη όλων των αναγκαίων μέτρων για την ασφάλεια, ιδιαίτερα σε επικλινή, ανώμαλα, ολισθηρά ή ασταθή εδάφη.

• Σε περίπτωση μεταπώλησης ή δανεισμού του μηχανήματος, βεβαιωθείτε ότι ο χρήστης έχει διαβάσει τις παρούσες οδηγίες χρήσης.

2.2 ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ

Μέσα ατομικής προστασίας (ΜΑΠ)

• Φοράτε κατάλληλο ρουχισμό, ανθεκτικά υποδήματα εργασίας με αντιολι- σθητικές σόλες και μακριά παντελόνια. Μη χρησιμοποιείτε το μηχάνημα ξυπόλυτοι ή με ανοιχτά πέδιλα. Φοράτε ωτοασπίδες.

• Η χρήση προστατευτικών ακοής μπορεί να μειώσει την ικανότητα να ακούσετε ενδεχόμενες προειδοποιήσεις (κραυγές ή συναγερμούς). Προ- σέξτε ιδιαίτερα όσα συμβαίνουν γύρω από την περιοχή εργασίας.

• Φοράτε γάντια εργασίας σε όλες τις περιπτώσεις κινδύνου για τα χέρια.

• Μη χρησιμοποιείτε κασκόλ, ποδιές, μενταγιόν, βραχιόλια, ιματισμό με αιω- ρούμενα μέρη, ή με κορδόνια και γραβάτες που κρέμονται ή είναι φαρδιά και μπορούν να μπλεχτούν στο μηχάνημα ή σε αντικείμενα και υλικά στο χώρο εργασίας.

• Δέστε κατάλληλα τα μακριά μαλλιά. Ζώνη εργασίας / Μηχάνημα

• Ελέγξτε καλά όλο το χώρο εργασίας και αφαιρέστε οτιδήποτε θα μπορού- σε να εκτοξευτεί από το μηχάνημα ή να καταστρέψει το σύστημα κοπής/ περιστρεφόμενα όργανα (πέτρες, κλαδιά, σύρματα, κόκαλα, κλπ.).

• Μη χρησιμοποιείτε το μηχάνημα σε χώρους με κίνδυνο έκρηξης, με εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπιν- θήρες που μπορεί να προκαλέσουν την ανάφλεξη της σκόνης ή των αναθυμιάσεων.

• Εργάζεστε μόνο στο φως της ημέρας ή με καλό τεχνητό φωτισμό και σε κατάσταση άρτιας ορατότητας.

• Απομακρύνετε άτομα, παιδιά και ζώα από την περιοχή εργασίας. Είναι απαραίτητο τα παιδιά να επιβλέπονται από έναν άλλο ενήλικα.

• Αποφύγετε την εργασία πάνω σε βρεγμένη χλόη, υπό βροχή και υπό τον κίνδυνο καταιγίδας, ειδικά αν υπάρχει πιθανότητα να πέσουν κεραυνοί.

• Μην εκθέτετε το μηχάνημα στη βροχή ή σε υγρασία. Το νερό που διεισδύει στο εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

• Αποφεύγετε τις ανωμαλίες του εδάφους (προεξοχές, βαθουλώματα), προ- σέχετε ιδιαίτερα τα επικλινή εδάφη, τους κρυφούς κινδύνους και ενδεχό- μενα εμπόδια που θα μπορούσαν να μειώσουν την ορατότητα.

• Δώστε πολύ προσοχή κοντά σε κρημνούς, ορύγματα ή τάφρους. Το μηχά- νημα μπορεί να ανατραπεί εάν ένας τροχός βρεθεί έξω από το άκρο του ορύγματος ή εάν τα άκρα υποχωρήσουν.

• Σε επικλινή εδάφη η εργασία πρέπει να γίνεται εγκάρσια και ποτέ προς τη φορά ανόδου/καθόδου, δίνοντας ιδιαίτερη προσοχή στις αλλαγές κα- τεύθυνσης, προσέχοντας να μη χάσετε την ισορροπία σας και δίνοντας προσοχή στην αποφυγή εμποδίων από τους τροχούς (πέτρες, κλαδιά, ρίζες κλπ.) που θα μπορούσαν να προκαλέσουν πλαγιολίσθηση ή απώλεια ελέγχου του μηχανήματος.

• Προσοχή στην κίνηση των οχημάτων όταν χρησιμοποιείτε το μηχάνημα κοντά στο δρόμο. Συμπεριφορές

• Προσέξτε όταν κινήστε με την όπισθεν ή προς τα πίσω. Κοιτάζετε πίσω σας πριν ξεκινήσετε και κατά τη διάρκεια της όπισθεν για να βεβαιωθείτε ότι δεν υπάρχουν εμπόδια.

• Κατά τη χρήση δεν πρέπει να τρέχετε, αλλά να βαδίζετε.

• Αποφεύγετε να σας τραβά το χλοοκοπτικό.

• Διατηρείτε πάντα χέρια και πόδια μακριά από το σύστημα κοπής, τόσο κα- τά την εκκίνηση του κινητήρα όσο και κατά τη χρήση του μηχανήματος.

• Προσοχή: το εργαλείο κοπής συνεχίζει να περιστρέφεται για λίγα δευ- τερόλεπτα ακόμα και μετά την αποσύμπλεξη ή μετά το σβήσιμο του

• Να στέκεστε πάντα μακριά από το άνοιγμα αποβολής. Σε περίπτωση θραύσης ή ατυχημάτων κατά τη διάρκεια της εργασίας, απενεργοποιήστε άμεσα τον κινητήρα και απομακρύνετε το μηχάνημα με τρόπο που να μην προκαλέσει άλλα ατυχήματα. Σε περί- πτωση ατυχημάτων με τραυματισμούς, εφαρμόστε άμεσα τις καταλλη- λότερες διαδικασίες πρώτων βοηθειών για την περίσταση και επικοι- νωνήστε με ένα νοσοκομείο για την κατάλληλη θεραπεία. Αφαιρέστε σχολαστικά ενδεχόμενα θραύσματα που μπορεί να προκαλέσουν ζημιές ή τραυματισμούς σε ανθρώπους ή ζώα, εάν μείνουν χωρίς επιτήρηση. Περιορισμοί χρήσης

• Μη χρησιμοποιείτε ποτέ το μηχάνημα με φθαρμένα, ελαττωματικά ή λά- θος τοποθετημένα προστατευτικά (κάδος περισυλλογής, προστατευτικό πλευρικής ή οπίσθιας αποβολής).

• Μη χρησιμοποιείτε το μηχάνημα εάν τα εξαρτήματα/εργαλεία δεν έχουν τοποθετηθεί στα προβλεπόμενα σημεία.

• Μην απενεργοποιείτε, αφαιρείτε ή τροποποιείτε τα υπάρχοντα συστήματα ασφαλείας/μικροδιακόπτες.

• Μην υποβάλετε το μηχάνημα σε υπερβολική καταπόνηση και μη χρησι- μοποιείτε μικρά μηχανήματα για βαριές εργασίες. Η χρήση κατάλληλου μηχανήματος μειώνει τους κινδύνους και βελτιώνει την ποιότητα της

2.4 ΣΥΝΤΗΡΗΣΗ, ΑΠΟΘΗΚΕΥΣΗ

Η τακτική συντήρηση και η σωστή αποθήκευση προστατεύουν την ασφά- λεια του μηχανήματος και τις επιδόσεις του.

• Μη χρησιμοποιείτε ποτέ το μηχάνημα με φθαρμένα ή ελαττωματικά εξαρ- τήματα. Τα ελαττωματικά εξαρτήματα πρέπει να αντικαθίστανται και όχι να επισκευάζονται.

• Κατά τις διαδικασίες ρύθμισης του μηχανήματος, δώστε προσοχή για την αποφυγή παγίδευσης των δακτύλων ανάμεσα στο κινούμενο σύστημα κοπής και τα σταθερά μέρη του μηχανήματος. Το επίπεδο θορύβου και κραδασμών που αναγράφεται στις παρού- σες οδηγίες, είναι οι μέγιστες τιμές χρήσης του μηχανήματος. Η χρήση μη ισορροπημένου εργαλείου κοπής, η υπερβολική ταχύτητα κίνησης και η απουσία συντήρησης συμβάλλουν σημαντικά στις εκπομπές θορύβου και στη δημιουργία κραδασμών. Κατά συνέπεια, είναι αναγκαίο να ληφθούν προληπτικά μέτρα για την εξάλειψη των πιθανών ζημιών λόγω της υψη- λής στάθμης θορύβου και των κραδασμών. Φροντίστε για τη συντήρηση του μηχανήματος και φοράτε ωτοασπίδες, κάνοντας διαλείμματα κατά τη διάρκεια της εργασίας.

• Για τη μείωση του κινδύνου πυρκαγιάς, μην αφήνετε τα γεμάτα με υλικά δοχεία σε εσωτερικούς χώρους.

2.5 ΜΠΑΤΑΡΙΑ / ΦΟΡΤΙΣΤΗΣ ΜΠΑΤΑΡΙΑΣ

ΣΗΜΑΝΤΙΚΟ Οι παρακάτω κανονισμοί ασφαλείας συμπληρώνουν τις προδιαγραφές ασφαλείας που υπάρχουν στις οδηγίες χρήσης της μπαταρίας και του φορτιστή μπαταρίας που επισυνάπτονται στο μηχάνημα.

• Για τη φόρτιση της μπαταρίας χρησιμοποιήστε μόνο φορτιστές που προ- τείνονται από τον κατασκευαστή. Ένας ακατάλληλος φορτιστής μπορεί να προκαλέσει ηλεκτροπληξία, υπερθέρμανση ή διαρροή διαβρωτικού υγρού από την μπαταρία.

• Χρησιμοποιήστε μόνο τις ειδικές μπαταρίες που προβλέπονται για το εργαλείο σας. Η χρήση άλλων μπαταριών μπορεί να προκαλέσει τραυμα- τισμούς και κινδύνους πυρκαγιάς.

• Πριν την τοποθέτηση της μπαταρίας, βεβαιωθείτε ότι η συσκευή είναι απε- νεργοποιημένη. Η τοποθέτηση της μπαταρίας σε μια ηλεκτρική συσκευή μπορεί να προκαλέσει πυρκαγιά.

• Φυλάξτε την μπαταρία που δεν χρησιμοποιείται μακριά από συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που θα μπορούσαν να προκαλέσουν βραχυκύκλωμα στις επαφές. Το βρα- χυκύκλωμα ανάμεσα στις επαφές της μπαταρίας μπορεί να προκαλέσει αναφλέξεις ή πυρκαγιές.EL - 3

• Μην χρησιμοποιείτε ποτέ το φορτιστή σε περιβάλλον με υδρατμούς, εύ- φλεκτες ουσίες ή πάνω σε εύφλεκτες επιφάνειες, όπως χαρτί. ύφασμα, κλπ. Κατά την φόρτιση, ο φορτιστής θερμαίνεται και μπορεί να προκαλέ- σει πυρκαγιά.

• Κατά τη διάρκεια της μεταφοράς των συσσωρευτών, προσέξτε ώστε οι επαφές να μην συνδέονται μεταξύ τους και μην χρησιμοποιείτε μεταλλι- κά δοχεία για τη μεταφορά.

2.6 ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Η προστασία του περιβάλλοντος πρέπει να αποτελεί μια σημαντική και πρωταρχική πλευρά στη χρήση του μηχανήματος, προς όφελος της πολιτι- σμένης συμβίωσης και του περιβάλλοντος στο οποίο ζούμε.

• Αποφύγετε την πρόκληση ενοχλήσεων στους γείτονες. Χρησιμοποιείτε το μηχάνημα μόνο σε λογικά ωράρια (όχι νωρίς το πρωί ή αργά το βράδυ όπου μπορεί να ενοχλήσετε).

• Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση υλικών συσκευασί- ας, ελαττωματικών εξαρτημάτων και οποιουδήποτε στοιχείου μπορεί να μολύνει το περιβάλλον. Αυτά τα απορρίμματα δεν πρέπει να διατίθενται με τα οικιακά απορρίμματα, αλλά πρέπει να συγκεντρώνονται χωριστά και να παραδίδονται στα ειδικά κέντρα συλλογής, που θα φροντίσουν για την ανακύκλωση των υλικών.

• Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση των υλικών προς

• Εάν αποφασίσετε να μην ξαναχρησιμοποιήσετε το μηχάνημα, μην το εγκαταλείπετε στο περιβάλλον, αλλά απευθυνθείτε σε εξουσιοδοτημένο κέντρο περισυλλογής σύμφωνα με την ισχύουσα νομοθεσία. Οι ηλεκτρικές συσκευές δεν πρέπει να διατίθενται με τα οικιακά απορρίμματα. Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ σχετικά με τα απορρίμματα ηλεκτρικών και ηλεκτρονι- κών συσκευών και τους εθνικούς κανονισμούς για την εφαρμογή της, οι ηλεκτρικές συσκευές που έχουν ολοκληρώσει τον κύκλο ζωής τους πρέπει να συγκεντρώνονται χωριστά με σκοπό τη φιλική προς το περιβάλλον ανακύκλωσή τους. Αν οι ηλεκτρικές συσκευές απορριφθούν σε χωματερή ή στο έδαφος, οι βλαβερές ουσίες μπορεί να φτάσουν στον υδροφό- ρο ορίζοντα και να διεισδύσουν στην τροφική αλυσίδα προκαλώντας βλάβες στην υγεία σας. Για λεπτομερέστερες πληροφορίες σχετικά με τη διάθεση του προϊόντος, απευθυνθείτε στον αρμόδιο φορέα για τη διάθεση των οικιακών απορριμμάτων ή στον Αντιπρόσωπο. Στο τέλος της διάρκειας ζωής τους, διαθέστε τις μπατα- ρίες με κατάλληλο τρόπο για την προστασία του περι- βάλλοντος. Η μπαταρία περιέχει υλικά που είναι επικίνδυνα για εσάς και για το περιβάλλον. Αυτή πρέπει να αφαιρείται και να διατίθεται χωριστά σε ένα κέντρο που δέχεται μπαταρίες ιόντων λιθίου. Η διαφοροποιημένη συλλογή χρησιμοποιημένων προϊό- ντων και συσκευασιών, επιτρέπει την ανακύκλωση των υλικών και την επαναχρησιμοποίηση. Η επαναχρησιμοποί- ηση των ανακυκλωμένων υλικών εμποδίζει τη μόλυνση του περιβάλλοντος και μειώνει τη ζήτηση πρώτων υλών.

3. ΓΝΏΡΙΜΙΑ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ

3.1 ΠΕΡΙΓΡΑΦΗ ΜΗΧΑΝΗΜΑΤΟΣ ΚΑΙ ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

Αυτό το μηχάνημα είναι μια χλοοκοπτική μηχανή με όρθιο χειριστή. Το μηχάνημα αποτελείται ατά κύριο λόγο από έναν κινητήρα που ενεργο- ποιεί το σύστημα κοπής, το οποίο περιβάλλεται από ένα κάρτερ, με τροχούς και τιμόνι. Ο χειριστής είναι σε θέση να κατευθύνει το μηχάνημα και να χρησιμοποιήσει τα κύρια χειριστήρια παραμένοντας πάντα πίσω από το τιμόνι και, συνεπώς, σε απόσταση ασφαλείας από το περιστρεφόμενο σύστημα κοπής. Η απομάκρυνση του χειριστή από το μηχάνημα προκαλεί την ακινητοποίηση του κινητήρα και του περιστρεφόμενου συστήματος κοπής μέσα σε λίγα δευτερόλεπτα.

3.1.1 Προβλεπόμενη χρήση

Αυτό το μηχάνημα έχει σχεδιαστεί και κατασκευαστεί για την κοπή (και τη συλλογή) της χλόης σε κήπους και περιοχές με χόρτα, με έκταση ανάλογη της ικανότητας κοπής υπό την παρουσία όρθιου χειριστή. Σε γενικές γραμμές με αυτό το μηχάνημα μπορείτε να:

1. κόψετε τη χλόη και να την συλλέξετε στον κάδο περισυλλογής,

2. κόψετε τη χλόη και να την αδειάσετε στο έδαφος από την πίσω πλευρά,

3. κόψετε τη χλόη και να την αδειάσετε από το πλάι (αν προβλέπεται),

4. κόψετε τη χλόη, να την ψιλοκόψετε και να την εναποθέσετε στο έδα-

φος (λειτουργία "mulching" - αν προβλέπεται). Η χρήση ειδικών εξαρτημάτων, που παρέχονται από τον κατασκευαστή ως γνήσιος εξοπλισμός ή πωλούνται ξεχωριστά, επιτρέπει την εκτέλεση αυτής της εργασίας σε διάφορες καταστάσεις λειτουργίας, που αναφέρονται στο παρόν εγχειρίδιο ή στις οδηγίες που συνοδεύουν τα επιμέρους εξαρτήματα.

3.1.2 Ακατάλληλη χρήση

Οποιαδήποτε άλλη χρήση από τις αναφερόμενες μπορεί να είναι επικίνδυνη και να προξενήσει βλάβες ή/και τραυματισμούς. Ως ακατάλληλη χρήση (ενδεικτικά και όχι περιοριστικά) εννοείται: – Να μεταφέρετε με το μηχάνημα άλλα άτομα, παιδιά ή ζώα, καθώς υπάρχει κίνδυνος πτώσης και σοβαρού τραυματισμού ή δημιουργία συνθηκών μη ασφαλούς οδήγησης. – Η άνοδος πάνω στο μηχάνημα. – Η χρήση του μηχανήματος για τη ρυμούλκηση ή το σπρώξιμο φορτίων. – Η χρήση του συστήματος κοπής σε περιοχές χωρίς χλόη. – Η χρήση του μηχανήματος για το μάζεμα φύλλων ή υπολειμμάτων. – Η χρήση του μηχανήματος για το κλάδεμα θάμνων ή για την κοπή άλλων φυτών. – Η χρήση του μηχανήματος από περισσότερα άτομα ταυτοχρόνως. ΣΗΜΑΝΤΙΚΟ Η ακατάλληλη χρήση του μηχανήματος έχει ως απο- τέλεσμα την ακύρωση της εγγύησης και της ευθύνης του κατασκευαστή, καθιστώντας υπεύθυνο το χρήστη για τις υποχρεώσεις που προκύπτουν από ζημιές ή τραυματισμό του χρήστη ή τρίτων.

Το μηχάνημα αυτό προορίζεται για χρήση από τους καταναλωτές, ήτοι από μη επαγγελματίες χειριστές. Προορίζεται για ερασιτεχνική χρήση. ΣΗΜΑΝΤΙΚΟ Το μηχάνημα πρέπει να χρησιμοποιείται από ένα μόνο

3.2 ΣΗΜΑΝΣΗ ΑΣΦΑΛΕΙΑΣ

Στο μηχάνημα εμφανίζονται διάφορα σύμβολα (Εικ. 2). Σκοπός τους είναι να υπενθυμίζουν στο χειριστή τη συμπεριφορά που πρέπει να τηρεί για την προσεκτική και ασφαλή χρήση του. Σημασία των συμβόλων: Προσοχή. Διαβάστε τις οδηγίες πριν χρησιμοποιήσετε το μηχάνημα. Κίνδυνος! Κίνδυνος εκτόξευσης αντι- κειμένων. Κατά τη χρήση, κρατάτε τα άτομα μακριά από την περιοχή εργασίας. Μόνο για χλοοκοπτικά με κινητήρα εσω- τερικής καύσης. Μόνο για ηλεκτρικά χλοοκοπτικά με τρο- φοδοσία δικτύου. Μόνο για ηλεκτρικά χλοοκοπτικά με τρο- φοδοσία δικτύου. Κίνδυνος! Κίνδυνος κοπής. Περιστρε- φόμενο σύστημα κοπής σε κίνηση. Μη βάζετε χέρια ή πόδια εντός του χώρου όπου βρίσκεται το σύστημα κοπής.EL - 4 Προσοχή στο σύστημα κοπής.

ΣΗΜΑΝΤΙΚΟ Οι κατεστραμμένες ή δυσανάγνωστες αυτοκόλλητες ετικέτες πρέπει να αντικαθίστανται. Ζητήστε τις νέες ετικέτες από το εξου- σιοδοτημένο Σέρβις.

3.3 ΕΤΙΚΕΤΑ ΑΝΑΓΝΏΡΙΣΗΣ

ΣΗΜΑΝΤΙΚΟ Χρησιμοποιείτε τα στοιχεία αναγνώρισης που αναγράφο- νται στην ετικέτα αναγνώρισης προϊόντος κάθε φορά που απευθύνεστε στο εξουσιοδοτημένο Σέρβις. ΣΗΜΑΝΤΙΚΟ Το παράδειγμα της δήλωσης συμμόρφωσης βρίσκεται στις τελευταίες σελίδες του εγχειριδίου.

3.4 ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

D. Προστατευτικό πίσω εξάτμισης:

E. Προστατευτικό πλευρικής αποβολής (εάν προβλέπεται): -

F. Εκτροπέας πλευρικής εκκένωσης (εάν

G. Κάδος περισυλλογής:

J. Μοχλός παρουσίας χειριστή:

K. Μοχλός ενεργοποίησης κίνησης (εάν προ-

L. Θυρίδα πρόσβασης στο χώρο της μπαταρίας M. Κλειδί ασφαλείας (Σύστημα απενεργοποί-

N. Φορτιστής Μπαταρίας

Ακολουθήστε προσεκτικά τις οδηγίες και τις υποδείξεις ασφα- λείας που αναφέρονται στο κεφ. 2.

Η αποσυσκευασία και η ολοκλήρωση της συναρμολόγησης πρέπει να γίνονται πάνω σε επίπεδη και σταθερή επιφάνεια με επαρκή χώρο για τη μετακίνηση του μηχανήματος και των υλικών συσκευασίας. Μη χρησιμο- ποιείτε το μηχάνημα πριν ολοκληρώσετε τις διαδικασίες που προβλέπει το κεφάλαιο "ΣΥΝΑΡΜΟΛΟΓΗΣΗ".

Πριν προχωρήσετε στη συναρμολόγηση, βεβαιωθείτε ότι το κλειδί ασφαλείας δεν είναι τοποθετημένο στη θέση του.

4.2 ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΧΕΙΡΟΛΑΒΗΣ

4.3 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΔΟΥ

5. ΧΕΙΡΙΣΤΗΡΙΑ ΕΛΕΓΧΟΥ

5.1 ΚΛΕΙΔΙ ΑΣΦΑΛΕΙΑΣ (ΣΥΣΤΗΜΑ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ)

Το κλειδί (Εικ. 8.A), που βρίσκεται στο χώρο της μπαταρίας, ενεργοποιεί και απενεργοποιεί το ηλεκτρικό κύκλωμα του μηχανήματος. Αφαιρώντας το κλειδί, απενεργοποιείται πλήρως το ηλεκτρικό κύκλωμα ώστε να εμποδίζεται η μη ελεγχόμενη χρήση του μηχανήματος. ΣΗΜΑΝΤΙΚΟ Αφαιρείτε το κλειδί ασφαλείας κάθε φορά που αφήνετε αφύλακτο το μηχάνημα ή δεν το χρησιμοποιείτε. Για ορισμένα μοντέλα, όπου προβλέπεται, γυρίστε το κλειδί στη θέση "ON" για να ενεργοποιήσετε το ηλε- κτρικό κύκλωμα του μηχανήματος, επιτρέποντας την ανάφλεξή του. Τοποθετήστε το κλειδί στη θέση "OFF", για να απε- νεργοποιηθεί πλήρως το ηλεκτρικό κύκλωμα ώστε να εμποδίζεται η μη ελεγχόμενη χρήση του μηχανήματος.

5.2.1 Μοχλός παρουσίας χειριστή

Ο μοχλός παρουσίας χειριστή (Εικ. 9.A) ενεργοποιεί τη σύμπλεξη του συ- στήματος κοπής. Το τιμόνι βρίσκεται σε μπροστινή θέση. Πατήστε το κουμπί ασφαλείας (Εικ. 9.C) και τοποθετήστε τον μοχλό προς το τιμόνι για να θέσετε σε λειτουργία το σύστημα κοπής. Ο κινητήρας σταματάει αυτόματα και όλες οι λειτουργίες απενεργοποιού- νται μόλις αφήσετε τον μοχλό. ΣΗΜΕΙΏΣΗ Το κομπλάρισμα του συστήματος κοπής επιτρέπεται μόνο πατώντας το κίτρινο κουμπί στη δεξιά πλευρά του τιμονιού και τοποθετώ- ντας τον μοχλό παρουσίας χειριστή γυρισμένο προς το τιμόνι.

5.2.2 Μπουτόν εκκίνησης

Το μπουτόν εκκίνησης (Εικ. 10.A) χρησιμεύει για:

Εκκίνηση του μηχανήματος. Πιέζοντας το μπουτόν (Εικ. 10.A) ανάβει το LED (Εικ. 10.B) και το μηχάνημα είναι έτοιμο για

ΣΗΜΕΙΏΣΗ Το μηχάνημα μπορεί να ενεργοποιηθεί μόνο εάν απελευθερωθεί ο μοχλός παρουσίας χειριστή και ο μοχλός

ΣΗΜΕΙΏΣΗ Αν το μηχάνημα δεν χρη- σιμοποιηθεί εντός 15 δευτερολέπτων, το LED σβήνει και πρέπει να επαναλάβετε την παραπάνω διαδικασία.

Κομπλάρισμα του συστήματος κοπής. ΣΗΜΕΙΏΣΗ Το κομπλάρισμα του συστή- ματος κοπής επιτρέπεται μόνο αν ο μοχλός παρουσίας χειριστή πιέζεται προς το τιμόνι (βλ. παρ. 6.3).

Αποσύμπλεξη του συστήματος κοπής.Με το σύστημα κοπής κομπλαρισμένο, αφήστε τον λεβιέ παρουσίας χειριστή (Εικ. 10.A). Το σύστημα κοπής αποσυμπλέκει, ενώ το μηχά- νημα παραμένει αναμμένο.

5.2.3 Μοχλός ενεργοποίησης κίνησης

ΣΗΜΑΝΤΙΚΟ Ο κινητήρας πρέπει πάντα να ξεκινάει όταν η κίνηση είναι αποσυμπλεγμένη. Κομπλάρει το σύστημα μετάδοσης και επιτρέπει την κίνηση του μηχανήματος. Το τιμόνι βρίσκεται σε πίσω θέση. Κίνηση συμπλεγμένη. Η κίνηση του χλοοκοπτικού γίνεται με πίεση του μοχλού προς το τιμόνι (Εικ.9.B). Το χλο- οκοπτικό σταματά να την κίνηση όταν απελευθερώνεται ο μοχλός. ΣΗΜΑΝΤΙΚΟ Αποφεύγετε να τραβάτε προς τα πίσω το μηχάνημα με τη μετάδοση κομπλαρισμένη. Σε ορισμένα μοντέλα μπορείτε να ρυθμίσετε την ταχύ- τητα κίνησης μέσω του διακόπτη επιλογής που υπάρ- χει δεξιά στο τιμόνι (Εικ. 10.C). Μπορείτε να επιλέξετε 6 διαφορετικά επίπεδα ταχύ-

1. Μέγιστη ταχύτητα (περίπου 5 Km/h).

2. Ελάχιστη ταχύτητα (περίπου 2,5 Km/h).

ΣΗΜΕΙΏΣΗ Το τελευταίο επίπεδο ταχύτητας που επιλέγεται, παραμένει επιλεγμένο και μετά το σβήσιμο του μηχανήματος.

Η λειτουργία “ECO” επιτρέπει την εξοικονόμηση ενέρ- γειας κατά τη διάρκεια της κοπής της χλόης, αυξάνο- ντας την απόδοση της μπαταρίας. Για την ενεργοποίη- ση ή απενεργοποίηση της λειτουργίας “Eco”, πιέστε το μπουτόν (Εικ. 10.D). Η λειτουργία αυτή απενεργοποιείται πάντα κάθε φορά που ελευθερώνετε τους μοχλούς παρουσίας χειριστή. ΣΗΜΕΙΏΣΗ Συνιστάται να αποφεύγεται η χρήση της λειτουργίας “ECO” με δύσκολες συνθήκες κοπής (κοπή πυκνής, υψηλής ή υγρής χλόης).

5.3 ΡΥΘΜΙΣΗ ΤΟΥ ΥΨΟΥΣ ΚΟΠΗΣ

Με την κάθοδο ή την άνοδο του σασί, μπορείτε να κόψετε τη χλόη σε δια- φορετικά ύψη. Εκτελέστε αυτήν την ενέργεια με το σύστημα κοπής ακινητο-

Η ρύθμιση του ύψους κοπής γίνεται με τον ειδικό μοχλό (εικ.11.A) που σηκώ- νει ή κατεβάζει το σασί έως την επιθυμητή θέση. .EL - 6

6. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

ΣΗΜΑΝΤΙΚΟ Για τις οδηγίες σχετικά με τις μπαταρίες και τον φορτιστή, ανατρέξτε στο σχετικό βιβλιαράκι.

6.1 ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ

Βεβαιωθείτε ότι το κλειδί ασφαλείας δεν είναι τοποθετημένο στη θέση του. Τοποθετήστε το μηχάνημα σε οριζόντια θέση έτσι ώστε να στηρίζεται καλά στο έδαφος.

6.1.1 Έλεγχος της μπαταρίας

Πριν χρησιμοποιήσετε το μηχάνημα για πρώτη φορά μετά την αγορά του, φορτίστε πλήρως την μπαταρία, σύμφωνα με τις οδηγίες στο εγχειρίδιο της μπαταρίας. Πριν από κάθε χρήση ελέγχετε την κατάσταση φόρτισης της μπαταρίας ακολουθώντας τις οδηγίες που παρέχονται στο φυλλάδιο οδηγιών της

6.1.2 Προετοιμασία του μηχανήματος για εργασία

ΣΗΜΕΙΏΣΗ Το μηχάνημα επιτρέπει την κοπή της χλόης με ποικίλους

a. Προετοιμασία για κοπή και περισυλλογή της χλόης στον κάδο περισυλλογής::

1. Για μοντέλα με πλευρική αποβολή: βεβαιωθείτε ότι

το προστατευτικό (Εικ.12.A) είναι κατεβασμένο και μπλοκαρισμένο από το μοχλό ασφαλείας (Εικ.12.B).

2. Τοποθετήστε τον κάδο περισυλλογής (Εικ.12.C).

b. Προετοιμασία για κοπή και πίσω αποβολή του

1. Σηκώστε το προστατευτικό πίσω αποβολής

(Εικ.13.A) και τοποθετήστε το πειράκι (Εικ.13.B).

2. Στα μοντέλα με δυνατότητα πλευρικής εκφόρτω-

σης: βεβαιωθείτε ότι το προστατευτικό πλευρικής εκφόρτωσης (Εικ.13.C) είναι κατεβασμένο και μπλο- καρισμένο από το μοχλό ασφαλείας (Εικ.13.D). Για να αφαιρέσετε το πειράκι: βλ. Εικ.13.A/B. c. Προετοιμασία για κοπή και ψιλοτεμαχισμό της χλόης (λειτουργία“mulching”): Σηκώστε το προστατευτικό πίσω αποβολής (Εικ. 14.A) και τοποθετήστε την τάπα του εκτροπέα (Εικ. 14.B) στο άνοιγμα αποβολής διατηρώντας το ελαφρώς κεκλιμένο προς τα δεξιά. Στη συνέχεια στερεώστε το εισάγοντας τους δύο πείρους (Εικ. 14.B.1) στις προβλεπόμενες οπές μέχρι να κουμπώσουν. Στα μοντέλα με δυνατότητα πλευρικής εκφόρτωσης: βεβαιωθείτε ότι το προστατευτικό πλευρικής εκφόρ- τωσης (Εικ.14.C) είναι κατεβασμένο και μπλοκαρισμένο από το μοχλό ασφαλείας (Εικ.14.D). d. Προετοιμασία για κοπή και πλευρική αποβολή του χόρτου:

1. Σηκώστε το προστατευτικό πίσω αποβολής (Εικ.

15.A) και τοποθετήστε την τάπα του εκτροπέα (Εικ. 15.B) στο άνοιγμα αποβολής διατηρώντας το ελα- φρώς κεκλιμένο προς τα δεξιά. Στη συνέχεια στερε- ώστε το εισάγοντας τους δύο πείρους (Εικ. 15.B.1) στις προβλεπόμενες οπές μέχρι να κουμπώσουν.

2. Σπρώξτε ελαφρά το μοχλό ασφαλείας (Εικ.15.C) και

σηκώστε το προστατευτικό πλευρικής αποβολής (Εικ.15.D).

3. Τοποθετήστε τον εκτροπέα πλευρικής αποβολής

4. Ξανακλείστε το [προστατευτικό πλευρικής απο-

βολής (Εικ.15.D) έτσι ώστε ο εκτροπέας πλευρικής αποβολής (Εικ.15.E) να είναι μπλοκαρισμένος. Για να αφαιρέσετε τον εκτροπέα πλευρικής αποβολής:

5. Σπρώξτε ελαφρά το μοχλό ασφαλείας (Εικ.15.C) και

σηκώστε το προστατευτικό πλευρικής αποβολής (Εικ.15.D).

6. Αποσυνδέστε τον εκτροπέα πλευρικής αποβολής

6.2 ΕΛΕΓΧΟΙ ΑΣΦΑΛΕΙΑΣ

Εκτελείτε πάντα τους ελέγχους ασφαλείας πριν τη χρήση.

6.2.1 Έλεγχος ασφαλείας πριν από κάθε χρήση

• Ελέγξτε την ακεραιότητα και τη σωστή συναρμολόγηση όλων των εξαρ- τημάτων του μηχανήματος.

• βεβαιωθείτε ότι είναι καλά σφιγμένα τα συστήματα στερέωσης,

• διατηρείτε καθαρή και στεγνή κάθε επιφάνεια του μηχανήματος.

6.2.2 Δοκιμή λειτουργίας του μηχανήματος

1. Εκκινήστε το μηχάνημα

και κομπλάρετε το σύστημα κοπής (παρ. 6.3).

παρουσίας χειριστή (Εικ.21.A).

2. Ο μοχλός πρέπει να

επιστρέψει αυτόμα- τα και γρήγορα στο νεκρό, ο κινητήρας πρέπει να σβήσει και το σύστημα κοπής να ακινητοποιηθεί εντός λίγων δευτερολέ-

1. Εκκινήστε το μηχάνημα

(παρ. 6.3) και ενερ- γοποιήστε τον μοχλό κίνησης (παρ. 5.2.3).

2. Αφήστε το μοχλό συ-

1. Οι τροχοί περιστρέ-

2. Οι τροχοί ακινητο-

ποιούνται και το μη- χάνημα σταματά την

Δοκιμαστική οδήγηση Κανένας ανώμαλος κρα-

Κανένας ανώμαλος θό-

Εάν κάποιο αποτελέσματα διαφέρει σε σχέση με τους πίνακες, μην χρησιμοποιήσετε το μηχάνημα! Απευθυνθείτε στο Σέρβις για τον αναγκαίο έλεγχο και την επισκευή.

ΣΗΜΕΙΏΣΗ Η επιφάνεια εκκίνησης πρέπει να είναι επίπεδη και χωρίς εμπόδια ή υψηλή χλόη.

1. Ανοίξτε τη θυρίδα πρόσβασης στο χώρο της μπα-

ταρίας (Εικ. 16.A).EL - 7

2. τοποθετήστε σωστά τις μπαταρίες (Εικ. 7.2.3) στη

θέση τους σπρώχνοντας μέχρι να ακούσετε το "κλικ" που την ασφαλίζει στη θέση της και εξα- σφαλίζει την ηλεκτρική επαφή.

3. Εισάγετε μέχρι τέρμα το κλειδί ασφαλείας (εικ.

17.A). Όπου προβλέπεται γυρίστε το κλειδί στη θέση “ON”.

4. Ξανακλείστε τη θυρίδα.

5. Σε μοντέλα με εκκίνηση με μπουτόν εκκίνησης,

πατήστε το μπουτόν εκκίνησης (εικ. 18.A). Το LED παραμένει αναμμένη για 15 δευτερόλεπτα.

6. Κομπλάρετε το σύστημα κοπής πατώντας πρώτα

το κουμπί ασφαλείας (Εικ. 19.A) και στη συνέχεια πατήστε τον μοχλό παρουσίας χειριστή (Εικ. 19.B).

7. Για να κομπλάρετε το σύστημα κίνησης πατήστε

τον πίσω μοχλό στο τιμόνι (Εικ. 19.C).

ΣΗΜΑΝΤΙΚΟ Κατά την εργασία, διατηρείτε πάντα την απόσταση ασφα- λείας από το σύστημα κοπής, η οποία παρέχεται από το τιμόνι. Η αυτονομία των μπαταριών (και η συνεπώς η επιφάνεια κουρέματος πριν την επαναφόρτιση) εξαρτάται κυρίως από διάφορους παράγοντες που περι- γράφονται στην (παρ. 7.2.1). Κατά τη διάρκεια της χρήσης, εμφανίζεται η κατάσταση φόρτισης της μπαταρίας (το ποσοστό υπολειπόμενης φόρτισης) (Εικ. 10.E). ΣΗΜΑΝΤΙΚΟ Σε περίπτωση που ο κινητήρας υπερθερμανθεί και σταμα- τήσει κατά τη διάρκεια της εργασίας, πρέπει να περιμένετε περίπου 5 λεπτά πριν τον επανεκκινήσετε.

6.4.1 Κοπή της χλόης

1. Θέστε το μηχάνημα σε κίνηση και αρχίστε την

2. Προσαρμόστε την ταχύτητα κίνησης και το ύψος

κοπής (παρ. 5.3) ανάλογα με την κατάσταση του γκαζόν (ύψος, πυκνότητα και υγρασία της χλόης) και την ποσότητα της κομμένης χλόης. Στα μοντέλα με κίνηση (παρ. 5.2.3): Συνιστάται να μην κόβετε σε εδάφη με κλίση μεγαλύτερη από 15°.

3. Ο χορτοτάπητας θα είναι καλύτερος αν κάνετε

πάντα το κόψιμο στο ίδιο ύψος και εναλλακτικά προς τις δύο κατευθύνσεις (Εικ. 20). Στην περίπτωση πλευρικής αποβολής: συνιστάται η διεξαγωγή μιας διαδρομής που αποφεύγει την απο- μάκρυνση του κομμένου γρασιδιού από το τμήμα του χλοοτάπητα που πρόκειται να κοπεί. Στην περίπτωση “mulching” ή πίσω αποβολή του

• Αποφεύγετε πάντα την κοπή μεγάλης ποσότητα χλόης. Μην κόβετε ποτέ πάνω από το ένα τρίτο του συνολικού ύψους της χλόης σε ένα μόνο πέρασμα (Εικ. 20).

• Διατηρείτε το σασί πάντα καθαρό (παρ. 7.3.1).

6.4.2 Άδειασμα του κάδου περισυλλογής

Στην περίπτωση κάδου συλλογής με διάταξη επι- σήμανσης περιεχομένου: Ανυψωμένο =

*Ο κάδος περισυλλογής γέμισε και πρέπει να τον

Για να αφαιρέσετε και να αδειάσετε τον κάδο περισυλλογής:

1. Περιμένετε έως ότου ακινητοποιηθεί το σύστημα κοπής.

2. Αφαιρέστε τον κάδο περισυλλογής (Εικ. 25.A).

Για να ακινητοποιήσετε το μηχάνημα:

Αφήστε τον μοχλό παρουσίας χειριστή (Εικ.21.A).

2. Σε μοντέλα με εκκίνηση με μπουτόν εκκίνησης,

πατήστε το μπουτόν εκκίνησης (εικ. 18.A).

3. Περιμένετε έως ότου ακινητοποιηθεί το σύστημα

Για να ακινητοποιηθεί το σύστημα κοπής, μετά το σβήσιμο του μηχανήματος, πρέπει να περάσουν λίγα δευτερόλεπτα. ΣΗΜΑΝΤΙΚΟ Ακινητοποιείτε πάντα το μηχάνημα.

• Όταν μετακινήστε από μία ζώνη εργασίας σε άλλη.

• Όταν διασχίζετε περιοχές χωρίς χλόη.

• Κάθε φορά που πρέπει να περάσετε ένα εμπόδιο.

• Πριν ρυθμίσετε το ύψος κοπής.

• Κάθε φορά που αφαιρείται και επανατοποθετείται ο κάδος περισυλλογής.

• Κάθε φορά που αφαιρείται ή αποσυναρμολογείται ο εκτροπέας πλευρικής αποβολής (εάν προβλέπεται).

1. Εκτελέστε τον καθαρισμό (παρ. 7.3).

2. Εάν χρειάζεται, αντικαταστήστε τα ελαττωματικά εξαρτήματα και σφίξτε

τις βίδες και τα μπουλόνια που ενδεχομένως έχουν λασκάρει. ΣΗΜΑΝΤΙΚΟ Αφαιρείτε το κλειδί ασφαλείας κάθε φορά που αφήνετε αφύλακτο το μηχάνημα ή δεν το χρησιμοποιείτε.

Οι κανόνες ασφαλείας που πρέπει να τηρούνται περιγράφονται στο κεφ. 2. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβα- ρούς κινδύνους. Πριν ξεκινήσετε οποιονδήποτε έλεγχο, καθαρισμό ή επέμβαση συντήρησης/ρύθμιση στο μηχάνημα:

• Αφαιρέστε το κλειδί ασφαλείας, (μην αφήνετε ποτέ το κλειδί στη θέση του ή κοντά σε παιδιά ή ακατάλληλα άτομα).

• Βεβαιωθείτε ότι όλα τα κινούμενα μέρη έχουν σταματήσει πλήρως.

• Αφήστε τον κινητήρα να κρυώσει πριν τοποθετήσετε το μηχάνημα σε οποιοδήποτε περιβάλλον.

• Διαβάστε τις αντίστοιχες οδηγίες.

• Φοράτε κατάλληλη ενδυμασία, γάντια εργασίας και γυαλιά προ-

• Η συχνότητα και η διαδικασία επέμβασης περιγράφονται στον “Πίνακα συντήρησης”. Σκοπός του πίνακα είναι να σας βοηθήσει να διατηρείτε σεEL - 8 καλή και ασφαλή κατάσταση το μηχάνημά σας. Στον πίνακα αναφέρονται οι κύριες επεμβάσεις και οι προβλεπόμενοι χρόνοι για κάθε μία από αυ- τές. Η επέμβαση πρέπει να γίνεται όταν επέλθει η πρώτη προθεσμία.

• Η χρήση μη γνήσιων ανταλλακτικών και εξαρτημάτων ή/και που έχουν τοποθετηθεί λανθασμένα μπορεί να έχει αρνητικές συνέπειες για τη λειτουργία και την ασφάλεια του μηχανήματος. Ο κατασκευαστής δεν φέρει καμία ευθύνη σε περίπτωση βλάβης, ατυχήματος ή τραυματισμού εξαιτίας της χρήσης αυτών των προϊόντων.

• Τα γνήσια ανταλλακτικά διατίθενται από τα εξουσιοδοτημένα συνεργεία και καταστήματα. ΣΗΜΑΝΤΙΚΟ Όλες οι επεμβάσεις συντήρησης και ρύθμισης που δεν περιγράφονται στο εγχειρίδιο πρέπει να εκτελούνται από τον Αντιπρόσωπο ή από ένα εξειδικευμένο συνεργείο.

7.2.1 Αυτονομία της μπαταρίας

Η αυτονομία της μπαταρίας (και η συνεπώς η επιφάνεια κουρέματος πριν την επαναφόρτιση) εξαρτάται κυρίως από: a. Περιβαλλοντικούς παράγοντες που προκαλούν μεγαλύτερη κατανάλωση ενέργειας: – Κοπή με πυκνή, ψηλή ή υγρή χλόη. b. Πλάτος κοπής του μηχανήματος, όσο μεγαλύτερο είναι το πλάτος, τόσο μεγαλύτερη είναι η απαίτη- ση ενέργειας. c. Συμπεριφορά του χειριστή, ο οποίος πρέπει να

– Συχνά σβησίματα και επανεκκινήσεις κατά τη διάρκεια της εργασίας. – Πολύ χαμηλό ύψος κοπής σε σχέση με την κατάσταση της χλόης. – Πολύ υψηλή ταχύτητα κίνησης σε σχέση με τη χλόη για κούρεμα. ΣΗΜΕΙΏΣΗ Κατά τη διάρκεια της εργασίας, η μπαταρία προστατεύεται από την ολική αποφόρτιση μέσω ενός συστήματος προστασίας που σβήνει το μηχάνημα και μπλοκάρει τη λειτουργία. Για τη μεγαλύτερη δυνατή αυτονομία είναι σκόπιμο: – Να κουρεύετε τη χλόη όταν είναι στεγνή. – Να κουρεύετε τη χλόη συχνά έτσι ώστε να μη φτάνει σε μεγάλο ύψος. – Να ρυθμίζετε μεγαλύτερο ύψος κοπής όταν η χλόη είναι πολύ υψηλή και να ακολουθεί δεύτερο πέρασμα με μικρότερο ύψος. – Μην χρησιμοποιείτε το μηχάνημα στη λειτουργία “mulching” με πολύ υψηλά χόρτα. – Χρησιμοποιήστε τη λειτουργία “Eco” (παρ. 5.2.4). Σε περίπτωση που θέλετε να χρησιμοποιήσετε το μηχάνημα για μεγαλύτερο χρονικό διάστημα από αυτό που επιτρέπει η μπαταρία, μπορείτε: – Να αγοράσετε δεύτερη μπαταρία για να αντικαταστήσετε αμέσως την άδεια μπαταρία, χωρίς να διακόψετε τη χρήση. – Να αγοράσετε μπαταρία με μεγαλύτερη αυτονομία σε σχέση με την μπαταρία του μηχανήματος (παρ. 13.2).

7.2.2 Αφαίρεση και επαναφόρτιση της μπαταρίας

1. Ανοίξτε τη θυρίδα πρόσβασης στη θήκη μπαταριών και αφαιρέστε το

2. Πατήστε το κουμπί που υπάρχει στη μπαταρία (Εικ. 22.A) και αφαιρέ-

στε την (Εικ. 22.B).

3. Τοποθετήστε την μπαταρία (Εικ. 23.Β) στη θέση της στο φορτιστή

μπαταρίας (Εικ. 23.C).

4. Συνδέστε το φορτιστή σε μια πρίζα του ρεύματος με τάση που αντι-

στοιχεί στην υποδεικνυόμενη τάση στην πινακίδα.

5. Φορτίστε την πλήρως, σύμφωνα με τις οδηγίες στο εγχειρίδιο της

μπαταρίας / του φορτιστή. ΣΗΜΕΙΏΣΗ Η μπαταρία διαθέτει προστασία που δεν επιτρέπει την επαναφόρτιση αν η θερμοκρασία περιβάλλοντος δεν κυμαίνεται από 0 έως +45 °C. ΣΗΜΕΙΏΣΗ Η μπαταρία μπορεί να φορτιστεί ανά πάσα στιγμή, ακόμα και εν μέρει, χωρίς κίνδυνο καταστροφής.

7.2.3 Επανατοποθέτηση της μπαταρίας στο μηχάνημα

Ολοκλήρωση της φόρτισης:

1. Αφαιρέστε την μπαταρία από θήκη του φορτιστή μπαταρίας (αποφεύ-

γοντας τη διατήρηση υπό φόρτιση επί μακρόν μετά την ολοκλήρωση

2. Αποσυνδέστε το φορτιστή μπαταρίας από το ηλεκτρικό δίκτυο.

3. Ανοίξτε τη θυρίδα πρόσβασης στο χώρο της μπαταρίας (Εικ. 24.A), το-

ποθετήστε την μπαταρία (Εικ. 24.B) στη θέση της σπρώχνοντας μέχρι να ακούσετε το "κλικ" που την ασφαλίζει στη θέση της και εξασφαλίζει την ηλεκτρική επαφή. Ξανακλείστε τη θυρίδα.

Μετά από κάθε χρήση, αρχίστε τον καθαρισμό ακολουθώντας τις παρακάτω

7.3.1 Καθαρισμός του μηχανήματος

• Βεβαιωθείτε ότι οι είσοδοι αέρα είναι πάντοτε ελεύθερες από υπολείμματα.

• Μη χρησιμοποιείτε νερό υπό πίεση για να μη βρέξετε τον κινητήρα και τα ηλεκτρικά εξαρτήματα (Εικ. 26).

• Μην χρησιμοποιείτε διαβρωτικά υγρά καθαρισμού για το πλαίσιο.

• Για να μειώσετε τον κίνδυνο πυρκαγιάς, κρατήστε τον κινητήρα καθαρό από γρασίδι, φύλλα ή υπερβολικό γράσο.

• Διατηρείτε πάντα τους μοχλούς, την οθόνη και τα κουμπιά ελεύθερα από υπολείμματα.

7.3.2 Καθαρισμός του συστήματος κοπής

Απομακρύνετε τα υπολείμματα χλόης που έχουν συγκεντρωθεί στο σασί. Στην περίπτωση πλευρικής αποβολής: ο εκτροπέ- ας καυσαερίων πρέπει να αφαιρεθεί (αν είναι τοποθε- τημένος - παρ. 6.1.2d.).

7.3.3 Καθαρισμός του κάδου (Εικ. 27.A /B)

7.4 ΠΑΞΙΜΑΔΙΑ ΚΑΙ ΒΙΔΕΣ ΣΤΕΡΕΏΣΗΣ

Τα παξιμάδια και οι βίδες πρέπει να είναι καλά σφιγμένα, ώστε να είστε σίγουροι ότι το μηχάνημα λειτουργεί με ασφάλεια.

ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΦΙΛΤΡΟΥ ΑΕΡΑ Το στοιχείο φίλτρου πρέπει διατηρείται πάντοτε καθαρό. Για το σκοπό

1. Καθαρίστε την περιοχή γύρω από τη γρίλια του

2. Αφαιρέστε τη γρίλια (Εικ. 28.A) ξεβιδώνοντας τη

3. Βγάλτε το στοιχείο φίλτρου (Εικ. 29.Α).

4. Φυσήξτε στο φίλτρο ή πλύνετε με νερό (Εικ. 29.A)

για να απομακρυνθεί η σκόνη και τα υπολείμματα.

5. Τοποθετήστε το στοιχείο του φίλτρου (Εικ. 29.A)

στην υποδοχή του, επανασυναρμολογήστε τη γρίλια και σφίξτε τη βίδα (Εικ. 28.Α) και (Εικ.28.B).

• Φορέστε ανθεκτικά γάντια εργασίας.

• Πιάστε το μηχάνημα σε σημεία που προσφέρουν ασφαλές κράτημα λαμ- βάνοντας υπόψη το βάρος και την κατανομή του.

• Χρησιμοποιήστε κατάλληλο αριθμό ατόμων για το βάρος του μηχανήμα- τος, τα χαρακτηριστικά του μεταφορικού μέσου ή του σημείου φόρτω- σης και εκφόρτωσηςEL - 9

8. ΕΚΤΑΚΤΗ ΣΥΝΤΗΡΗΣΗ

Πριν ξεκινήσετε οποιονδήποτε έλεγχο, καθαρισμό ή επέμβαση συντήρησης/ρύθμιση στο μηχάνημα:

• Αφαιρέστε το κλειδί ασφαλείας, (μην αφήνετε ποτέ το κλειδί στη θέση του ή κοντά σε παιδιά ή ακατάλληλα άτομα).

• Βεβαιωθείτε ότι όλα τα κινούμενα μέρη έχουν σταματήσει πλήρως.

• Αφήστε τον κινητήρα να κρυώσει πριν τοποθετήσετε το μηχάνημα σε οποιοδήποτε περιβάλλον.

• Διαβάστε τις αντίστοιχες οδηγίες.

• Φοράτε κατάλληλη ενδυμασία, γάντια εργασίας και γυαλιά προστασίας.

Όταν το σύστημα κοπής δεν είναι καλά τροχισμένο, ξεριζώνει τη χλόη και προκαλεί κιτρίνισμα του γκαζόν. Μην αγγίζετε το σύστημα κοπής μέχρι να αφαιρέσετε το κλειδί και μέχρι την πλήρη ακινητοποίησή του. Όλες οι ενέργειες που αφορούν τα συστήματα κοπής (αφαίρε- ση, τρόχισμα, ζυγοστάθμιση, επισκευή, τοποθέτηση ή/και αντικατάστα- ση) είναι εργασίες που απαιτούν ειδικές γνώσεις καθώς και τη χρήση ειδικού εξοπλισμού. Για λόγους ασφαλείας θα πρέπει συνεπώς να εκτε- λούνται από εξειδικευμένο συνεργείο. Αντικαθιστάτε πάντα το σύστημα κοπής, μαζί με τις βίδες του, που έχει υποστεί ζημιά, στραβώσει ή φθαρεί, ώστε να διατηρήσετε την

ΣΗΜΑΝΤΙΚΟ Χρησιμοποιείτε πάντα γνήσια συστήματα κοπής με τον κωδικό που αναφέρεται στον πίνακα "Τεχνικά Χαρακτηριστικά”. Λόγω της εξέλιξης του προϊόντος, τα συστήματα κοπής που αναφέρονται στον πίνακα "Τεχνικά Χαρακτηριστικά" μπορεί με την πάροδο του χρόνου να αντικατασταθούν από διαφορετικά συστήματα με ανάλογα χαρακτηριστικά ανταλλαξιμότητας και ασφάλειας στη λειτουργία.

9.1 ΑΠΟΘΗΚΕΥΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Όταν πρέπει να αποθηκεύσετε το μηχάνημα:

1. Αφήστε τον κινητήρα να κρυώσει.

2. Αφαιρέστε το κλειδί ασφαλείας.

3. Εκτελέστε τον καθαρισμό (παρ. 7.3).

4. Ελέγξτε την ακεραιότητα του μηχανήματος.

5. Αποθήκευση του μηχανήματος:

• Σε στεγνό περιβάλλον.

• Προφυλαγμένο από τις καιρικές συνθήκες.

• Σε σημείο στο οποίο δεν έχουν πρόσβαση τα παιδιά.

• Βεβαιωθείτε ότι έχετε αφαιρέσει κλειδιά ή εργαλεία που χρησιμοποιήσατε για τη συντήρηση.

9.2 ΑΠΟΘΗΚΕΥΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ

Η μπαταρία πρέπει να φυλάσσεται σε σκιερό, δροσερό και χωρίς υγρασία

ΣΗΜΕΙΏΣΗ Σε περίπτωση μεγάλου χρόνου εκτός χρήσης, φορτίζετε την μπαταρία κάθε δύο μήνες.

10. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ

Κάθε φορά που είναι αναγκαίο να μετακινήσετε, να ανυψώσετε, να μεταφέρετε ή να γείρετε το μηχάνημα:

• Σταματήστε το μηχάνημα (παρ. 6.5) μέχρι να σταματήσουν εντελώς τα κινούμενα μέρη.

• Φορέστε ανθεκτικά γάντια εργασίας.

• Πιάστε το μηχάνημα σε σημεία που προσφέρουν ασφαλές κράτημα λαμβάνο- ντας υπόψη το βάρος και την κατανομή του.

• Χρησιμοποιήστε κατάλληλο αριθμό ατόμων για το βάρος του μηχανήματος, τα χαρακτηριστικά του μεταφορικού μέσου ή του σημείου φόρτωσης και εκφόρτωσης.

• Βεβαιωθείτε ότι η μετακίνηση του μηχανήματος δεν προκαλεί ζημιές ή τραυματισμούς. Όταν μεταφέρετε το μηχάνημα με ένα όχημα ή ρυμουλκούμενο:

• Χρησιμοποιήστε ράμπα πρόσβασης με κατάλληλη αντοχή, πλάτος και μήκος.

• Φορτώστε το μηχάνημα με τον κινητήρα σβηστό, σπρώχνοντας, με τη βοή- θεια επαρκούς αριθμού ατόμων.

• Κατεβάστε το σύστημα κοπής.

• Τοποθετήστε το ώστε να μην αποτελεί κίνδυνο.

• Ασφαλίστε το γερά στο όχημα μεταφοράς με σχοινιά ή αλυσίδες για να απο- φύγετε την ανατροπή.

11. ΠΙΝΑΚΑΣ ΣΥΝΤΗΡΗΣΕΏΝ

Επέμβαση Συχνότητα Σημειώσεις

Έλεγχος όλων των συνδέσεων. Έλεγχοι ασφαλείας / Έλεγχος χειριστηρίων. Έλεγχος των προστατευτικών πίσω / πλευρικής αποβολής. Έλεγχος του κάδου περισυλλογής, εκτροπέα πλευρικής αποβολής. Έλεγχος του συστήματος κοπής. Πριν από τη χρήση παρ. 6.2 Γενικός καθαρισμός και έλεγχος. Έλεγχος για ενδεχόμενες ζημιές στο μηχά- νημα. Αν απαιτείται, απευθυνθείτε στο εξουσιοδοτημένο Σέρβις. Μετά από κάθε

παρ. 7.3 Αντικατάσταση συστήματος κοπής - παρ. 81 * Επιθεώρηση της κατάστασης φόρτισης της μπαταρίας Πριν από κάθε χρήση

Φόρτιση της μπαταρίας Μετά από κάθε

παρ. 7.2.2 * Καθαρισμός του φίλτρου αέρα Μία φορά το μήνα παρ. 7.5

• Συμβουλευτείτε το εγχειρίδιο της μπαταρίας/φορτιστή μπαταρίας. ** Επέμβαση που πρέπει να γίνει από την Αντιπροσωπεία ή από ένα εξειδικευμένο συνεργείο *** Εργασία που πρέπει να κάνετε όταν εμφανίζονται τα πρώτα σημάδια δυσλειτουργίαςEL - 10

12.1 ΓΙΑ ΜΗΧΑΝΗΜΑΤΑ ΜΕ ΗΛΕΚΤΡΟΝΙΚΟ ΕΛΕΓΧΟ

Αν τα προβλήματα συνεχίσουν ακόμα και μετά τις παραπάνω ενέργειες, απευθυνθείτε στην Αντιπροσωπεία. ΒΛΑΒΗ ΠΙΘΑΝΗ ΑΙΤΙΑ ΔΙΟΡΘΏΣΗ

1. Πατώντας το κουμπί

ενεργοποίησης, το LED δεν ανάβει. Απουσιάζει το κλειδί ασφαλείας ή δεν έχει τοποθετηθεί σωστά. Βάλτε το κλειδί (παρ. 6.3). Κλειδί ασφαλείας στη θέση “OFF”. Γυρίστε το κλειδί ασφαλείας στη θέση “ON” (παρ. 6.3). Απουσιάζει η μπαταρία ή δεν έχει τοπο- θετηθεί σωστά. Ανοίξτε τη θυρίδα και βεβαιωθείτε ότι η μπα- ταρία έχει τοποθετηθεί σωστά (παρ. 7.2.3). Μπαταρία άδεια. Ελέγξτε την κατάσταση φόρτισης και φορτί- στε την μπαταρία (παρ. 7.2.2). λανθασμένος συνδυασμός μπαταριών. Ελέγξτε το σωστό συνδυασμό των μπατα- ριών, ακολουθώντας τις οδηγίες στον πίνακα "Τεχνικά στοιχεία”.

2. Πατώντας το κουμπί

ενεργοποίησης, το LED δεν ανάβει και το μηχάνημα εκπέμπει ένα ηχητικό σήμα. Εσωτερική ανωμαλία κινητήρα. Βγάλτε το κλειδί ασφαλείας και απευθυνθεί- τε στο Σέρβις για έλεγχο, αντικατάσταση ή

3. Η λειτουργία του κινητή-

ρα διακόπτεται κατά την

Η μπαταρία δεν έχει τοποθετηθεί

Ανοίξτε τη θυρίδα και βεβαιωθείτε ότι η μπα- ταρία έχει τοποθετηθεί σωστά (παρ. 7.2.3). Μπαταρία άδεια. Ελέγξτε την κατάσταση φόρτισης και φορτί- στε την μπαταρία (παρ. 7.2.2).

4. Ανάβει η λυχνία led κιν-

δύνου (Εικ. 30.A) και το μηχάνημα εκπέμπει ένα ηχητικό σήμα. Σύστημα κοπής μπλοκαρισμένο. Διακόψτε τη λειτουργία του μηχανήματος, βγάλτε το κλειδί ασφαλείας και φορέστε γάντια εργασίας. Ελέγξτε και αφαιρέστε τυχόν εμπόδια από το κάτω μέρος του μηχανήματος (παρ. 7.3.2) που δεν επιτρέπουν την περιστροφή του συστή- ματος κοπής. Αν το πρόβλημα δεν λυθεί, απευθυνθείτε στο Σέρβις για έλεγχο, αντικατάσταση ή επισκευή (παρ. 8.1). Βλάβη στο μηχάνημα Βγάλτε το κλειδί ασφαλείας και απευθυνθεί- τε στο Σέρβις για έλεγχο, αντικατάσταση ή

5. Αναβοσβήνει η λυχνία

led κινδύνου (Εικ. 30.A). Επέμβαση θερμικής ασφάλειας λόγω υπερθέρμανσης του κινητήρα. Περιμένετε τουλάχιστον 5 λεπτά πριν επιχει- ρήσετε πάλι την εκκίνηση του μηχανήματος.

6. Η χλόη κόβεται με δυ-

Το σύστημα κοπής δεν είναι σε καλή

Απευθυνθείτε στο Σέρβις για το τρόχισμα ή την αντικατάσταση του συστήματος κοπής.

7. Υπερβολικός θόρυβος ή/

και κραδασμοί κατά την

Λασκαρισμένο ή ελαττωματικό σύστη-

Σταματήστε αμέσως τη λειτουργία του κινη- τήρα και αφαιρέστε το κλειδί ασφαλείας. Απευθυνθείτε στο Σέρβις για έλεγχο, αντικα- τάσταση ή επισκευή (παρ. 8.1).

8. Χαμηλή αυτονομία της

Δυσμενείς συνθήκες χρήσης με υψη- λότερη κατανάλωση ρεύματος. Βελτιστοποίηση της χρήσης (παρ. 7.2.1). Ανεπαρκής μπαταρία για τις συνθήκες

Χρησιμοποιήστε μια δεύτερη ή μεγαλύτερη μπαταρία (παρ. 13.2).EL - 11

9. Ο φορτιστής δεν φορτί-

ζει την μπαταρία. Η μπαταρία δεν έχει τοποθετηθεί σω- στά στο φορτιστή. Ελέγξτε εάν η τοποθέτηση έχει γίνει σωστά (παρ. 7.2.3). Ακατάλληλες συνθήκες περιβάλλο-

Φορτίστε την μπαταρία σε χώρο με κατάλλη- λη θερμοκρασία (βλ. εγχειρίδιο οδηγιών της μπαταρίας / του φορτιστή). Ακαθαρσίες στις επαφές. Καθαρίστε τις επαφές. Απουσία τάσης στο φορτιστή. Ελέγξτε εάν το φις είναι συνδεδεμένο και εάν υπάρχει τάση στην πρίζα του ρεύματος. Ελαττωματικός φορτιστής. Αντικαταστήστε τον με ένα γνήσιο ανταλ-

Αν το πρόβλημα συνεχιστεί, συμβουλευτείτε το εγχειρίδιο της μπαταρίας / φορτιστή μπα-

12.2 ΓΙΑ ΜΗΧΑΝΗΜΑΤΑ ΧΏΡΙΣ ΗΛΕΚΤΡΟΝΙΚΟ ΕΛΕΓΧΟ

Αν τα προβλήματα συνεχίσουν ακόμα και μετά τις παραπάνω ενέργειες, απευθυνθείτε στην Αντιπροσωπεία. ΒΛΑΒΗ ΠΙΘΑΝΗ ΑΙΤΙΑ ΔΙΟΡΘΏΣΗ

1. Γυρίζοντας τον διακό-

πτη, ο κινητήρας δεν

Απουσιάζει το κλειδί ασφαλείας ή δεν έχει τοποθετηθεί σωστά. Βάλτε το κλειδί (παρ. 6.3). Κλειδί ασφαλείας στη θέση “OFF”. Γυρίστε το κλειδί ασφαλείας στη θέση “ON” (παρ. 6.3). Απουσιάζει η μπαταρία ή δεν έχει τοπο- θετηθεί σωστά. Ανοίξτε τη θυρίδα και βεβαιωθείτε ότι η μπα- ταρία έχει τοποθετηθεί σωστά (παρ. 7.2.3). Μπαταρία άδεια. Ελέγξτε την κατάσταση φόρτισης και φορτί- στε την μπαταρία (παρ. 7.2.2). λανθασμένος συνδυασμός μπαταριών. Ελέγξτε το σωστό συνδυασμό των μπατα- ριών, ακολουθώντας τις οδηγίες στον πίνακα "Τεχνικά στοιχεία”.

2. Ο κινητήρας σταματάει

και το μηχάνημα εκπέ- μπει ένα ηχητικό σήμα. Η μπαταρία δεν έχει τοποθετηθεί

Ανοίξτε τη θυρίδα και βεβαιωθείτε ότι η μπα- ταρία έχει τοποθετηθεί σωστά (παρ. 7.2.3). Μπαταρία άδεια. Ελέγξτε την κατάσταση φόρτισης και φορτί- στε την μπαταρία (παρ. 7.2.2). Επέμβαση θερμικής ασφάλειας λόγω υπερθέρμανσης του κινητήρα. Περιμένετε τουλάχιστον 5 λεπτά πριν επιχει- ρήσετε πάλι την εκκίνηση του μηχανήματος. Σύστημα κοπής μπλοκαρισμένο. Διακόψτε τη λειτουργία του μηχανήματος, βγάλτε το κλειδί ασφαλείας και φορέστε γάντια εργασίας. Ελέγξτε και αφαιρέστε τυχόν εμπόδια από το κάτω μέρος του μηχανήματος (παρ. 7.3.2) που δεν επιτρέπουν την περιστροφή του συστή- ματος κοπής. Αν το πρόβλημα δεν λυθεί, απευθυνθείτε στο Σέρβις για έλεγχο, αντικατάσταση ή επισκευή (παρ. 8.1). Βλάβη στο μηχάνημα Βγάλτε το κλειδί ασφαλείας και απευθυνθεί- τε στο Σέρβις για έλεγχο, αντικατάσταση ή

3. Η χλόη κόβεται με δυ-

Το σύστημα κοπής δεν είναι σε καλή

Απευθυνθείτε στο Σέρβις για το τρόχισμα ή την αντικατάσταση του συστήματος κοπής.EL - 12

4. Υπερβολικός θόρυβος ή/

και κραδασμοί κατά την

Λασκαρισμένο ή ελαττωματικό σύστη-

Σταματήστε αμέσως τη λειτουργία του κινη- τήρα και αφαιρέστε το κλειδί ασφαλείας. Απευθυνθείτε στο Σέρβις για έλεγχο, αντικα- τάσταση ή επισκευή (παρ. 8.1).

5. Χαμηλή αυτονομία της

Δυσμενείς συνθήκες χρήσης με υψη- λότερη κατανάλωση ρεύματος. Βελτιστοποίηση της χρήσης (παρ. 7.2.1). Ανεπαρκής μπαταρία για τις συνθήκες

Χρησιμοποιήστε μια δεύτερη ή μεγαλύτερη μπαταρία (παρ. 13.2).

6. Ο φορτιστής δεν φορτί-

ζει την μπαταρία. Η μπαταρία δεν έχει τοποθετηθεί σω- στά στο φορτιστή. Ελέγξτε εάν η τοποθέτηση έχει γίνει σωστά (παρ. 7.2.3). Ακατάλληλες συνθήκες περιβάλλο-

Φορτίστε την μπαταρία σε χώρο με κατάλλη- λη θερμοκρασία (βλ. εγχειρίδιο οδηγιών της μπαταρίας / του φορτιστή). Ακαθαρσίες στις επαφές. Καθαρίστε τις επαφές. Απουσία τάσης στο φορτιστή. Ελέγξτε εάν το φις είναι συνδεδεμένο και εάν υπάρχει τάση στην πρίζα του ρεύματος. Ελαττωματικός φορτιστής. Αντικαταστήστε τον με ένα γνήσιο ανταλ-

Αν το πρόβλημα συνεχιστεί, συμβουλευτείτε το εγχειρίδιο της μπαταρίας / φορτιστή μπα-

13. ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ

13.1 ΚΙΤ ΓΙΑ ΨΙΛΟΤΕΜΑΧΙΣΜΟ

Ψιλοκόβει τα κομμένα χόρτα και τα αφήνει στο έδαφος, εναλλακτικά με τη συλλογή στον κάδο περισυλλογής (για μηχανήματα όπου προβλέπεται) (Εικ. 31).

Διατίθενται μπαταρίες με διαφορετικές χωρητικότητες ώστε να προ- σαρμόζονται στις ειδικές απαιτήσεις λειτουργίας (Εικ.32). Η λίστα των εγκεκριμένων μπαταριών για αυτό το μηχάνημα βρίσκεται στον πίνακα "Τεχνικά Χαρακτηριστικά".

13.3 ΦΟΡΤΙΣΤΗΣ ΜΠΑΤΑΡΙΑΣ

Συσκευή για την επαναφόρτιση της μπαταρίας (Εικ. 33).EN - 1

EK-Δήλωση συμμόρφωσης (Οδηγία Μηχανών 2006/42/CE, Παράρτημα II, μέρος A)

2. Δηλώνει υπεύθυνα ότι η μηχανή:

Χλοοκοπτική μηχανή με όρθιο χειριστή / κοπή

a) Τύπος / Βασικό Μοντέλο b) Μήνας / Έτος κατασκευής c) Αριθμός μητρώου d) Κινητήρας: μπαταρία

3. Συμμορφώνεται με τις προδιαγραφές της

e) Οργανισμός πιστοποίησης f) Εξέταση CE του Τύπου

4. Αναφορά στους Κανονισμούς εναρμόνισης

g) Στάθμη μέτρησης ακουστικής ισχύος h) Στάθμη εγγυημένης ακουστικής ισχύος

n) Εξουσιοδοτημένο άτομο για την κατάρτιση του Τεχνικού Φυλλαδίου: o) Τόπος και Χρόνος TR (Orijinal Talimatların Tercümesi)

EK-Δήλωση συμμόρφωσης (Οδηγία Μηχανών 2006/42/CE, Παράρτημα II, μέρος A)

2. Δηλώνει υπεύθυνα ότι η μηχανή:

Χλοοκοπτική μηχανή με όρθιο χειριστή / κοπή

a) Τύπος / Βασικό Μοντέλο b) Μήνας / Έτος κατασκευής c) Αριθμός μητρώου d) Κινητήρας: μπαταρία

3. Συμμορφώνεται με τις προδιαγραφές της

e) Οργανισμός πιστοποίησης f) Εξέταση CE του Τύπου

4. Αναφορά στους Κανονισμούς εναρμόνισης

g) Στάθμη μέτρησης ακουστικής ισχύος h) Στάθμη εγγυημένης ακουστικής ισχύος

n) Εξουσιοδοτημένο άτομο για την κατάρτιση του Τεχνικού Φυλλαδίου: o) Τόπος και Χρόνος TR ( Orijinal Talimatların Tercümesi)

EK-Δήλωση συμμόρφωσης (Οδηγία Μηχανών 2006/42/CE, Παράρτημα II, μέρος A)

2. Δηλώνει υπεύθυνα ότι η μηχανή:

Χλοοκοπτική μηχανή με όρθιο χειριστή / κοπή

a) Τύπος / Βασικό Μοντέλο b) Μήνας / Έτος κατασκευής c) Αριθμός μητρώου d) Κινητήρας: μπαταρία

3. Συμμορφώνεται με τις προδιαγραφές της

e) Οργανισμός πιστοποίησης f) Εξέταση CE του Τύπου

4. Αναφορά στους Κανονισμούς εναρμόνισης

g) Στάθμη μέτρησης ακουστικής ισχύος h) Στάθμη εγγυημένης ακουστικής ισχύος

n) Εξουσιοδοτημένο άτομο για την κατάρτιση του Τεχνικού Φυλλαδίου: o) Τόπος και Χρόνος TR ( Orijinal Talimatların Tercümesi)

EL ( Μετάφραση του πρωτοτύπου των οδηγιών

EK-Δήλωση συμμόρφωσης (Οδηγία Μηχανών 2006/42/CE, Παράρτημα II, μέρος A)

2. Δηλώνει υπεύθυνα ότι η μηχανή:

Χλοοκοπτική μηχανή με όρθιο χειριστή / κοπή

a) Τύπος / Βασικό Μοντέλο b) Μήνας / Έτος κατασκευής c) Αριθμός μητρώου d) Κινητήρας: μπαταρία

3. Συμμορφώνεται με τις προδιαγραφές της

e) Οργανισμός πιστοποίησης f) Εξέταση CE του Τύπου

4. Αναφορά στους Κανονισμούς εναρμόνισης

g) Στάθμη μέτρησης ακουστικής ισχύος h) Στάθμη εγγυημένης ακουστικής ισχύος

n) Εξουσιοδοτημένο άτομο για την κατάρτιση του Τεχνικού Φυλλαδίου: o) Τόπος και Χρόνος TR (Orijinal Talimatların Tercümesi)
