LIETOŠANAS INSTRUKCIJA Combi 748 Q AE Kit STIGA

LV Ar bateriju darbināma no aizmugures ejot vadāma zāliena plaujmašina LIETOŠANAS INSTRUKCIJA

UZMANĪBU: pirms aparāta lietošanai rūpīgi izlasiet doto instrukciju.

MK Тревокосачка на батерии со оператор на нозе УПАТСТВА ЗА УПОТРЕБА

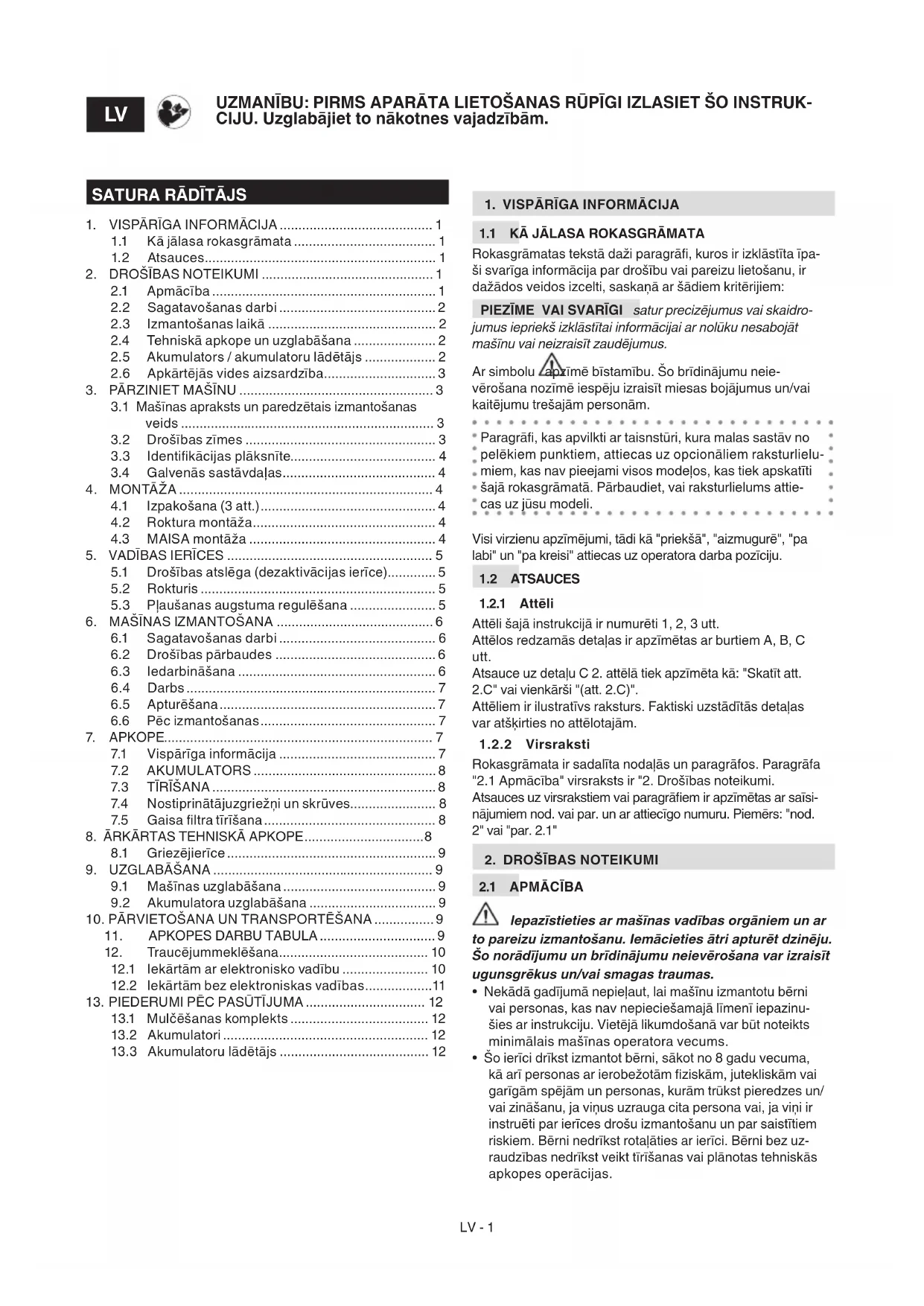

LATVIEŠU - Instrukciju tulkojums no origināl valodas ....LV

1.1 Kā jālasa rokasgrāmata.... 1
1.2 Atsauces....1

1. DROŠĪBAS NOTEIKUMI 1

2.1 Apmācība....1
2.2 Sagatavošanas darbi 2
2.3 Izmantošanas laikā 2
2.4 Tehniskā apkope un uzglabāšana 2
2.5 Akumulators / akumulatoru lādētājs ...... 2
2.6 Apkārtējās vides aizsardzība....3

1. PĀRZINIET MAŠĪNU 3

3.1 Mašīnas apraksts un paredzētais izmantošanas veids 3

3.2 Drošības zīmes 3
3.3 Identifikācijas plāksnīte.... 4
3.4 Galvenās sastāvdaļas...... 4

1. MONTĀŽA 4

4.1 Izpakošana (3 att.)....4
4.2 Roktura montāža.... 4
4.3 MAISA montāža 4

1. VADĪBAS IERĪCES 5

5.1 Drošības atslēga (dezaktivācijas ierīce)...... 5
5.2 Rokturis 5
5.3 Plaušanas augstuma regulēšana 5

1. MAŠINAS IZMANTOŠANA 6

6.1 Sagatavošanas darbi 6
6.2 Drošības pārbaudes 6
6.3 ledarbināšana 6
6.4 Darbs 7
6.5 Apturēšana....7
6.6 Pēc izmantošanas....7

1. APKOPE....7

7.1 Vispārīga informācija 7
7.2 AKUMULATORS 8
7.3 TİRİŞANA 8
7.4 Nostiprinātājuzgriežni un skrūves....8
7.5 Gaisa filtra tīrīšana....8

1. ĀRKĀRTAS TEHNISKĀ APKOPE......8

8.1 Griezējierīce 9

1. UZGLABĀŠANA 9

9.1 Mašīnas uzglabāšana....9
9.2 Akumulatora uzglabāšana 9

1. PĀRVIETOŠANA UN TRANSPORTĒŠANA ...... 9

2. APKOPES DARBU TABULA 9

3. Traucējummeklēšana.... 10

12.1 lekārtām ar elektronisko vadību 10

12.2 lekārtām bez elektroniskas vadības......11

1. PIEDERUMI PĒC PASŪTĪJUMA 12

13.1 Mulčēšanas komplekts 12
13.2 Akumulatori 12
13.3 Akumulatoru lādētājs 12

1. VISPĀRĪGA INFORMĀCIJA

1.1 KĀ JĀLASA ROKASGRĀMATA

Rokasgrāmatas tekstā daži paragrāfi, kuros ir izklāstīta īpaši svarīga informācija par drošību vai pareizu lietošanu, ir dažādos veidos izcelti, saskaņā ar šādiem kritērijiem:

PIEZIME VAI SVARIGI satur precizējumus vai skaidro-jumus iepriekš izklāstītai informācijai ar nolūku nesabojāt mašīnu vai neizraisīt zaudējumus.

Ar simbolu apzimē bīstamību. Šo brīdinājumu neievērošana nozimē iespēju izraisīt miesas bojājumus un/vai kaitējumu trešajām personām.

• Paragrāfi, kas apvilkti ar taisnstūri, kura malas sastāv no
  pelēkiem punktiem, attiecas uz opcionāliem raksturlielu-
  miem, kas nav pieejami visos modelos, kas tiek apskatiti
• šajā rokasgrāmatā. Pārbaudiet, vai raksturlielums attie-
  cas uz jūsu modeli.

Visi virzienu apzīmējumi, tādi kā "priekšā", "aizmugurē", "pa labi" un "pa kreisi" attiecas uz operatora darba pozīciju.

1.2 ATSAUCES

1.2.1 Attēli

Attēli šajā instrukcijā ir numurēti 1, 2, 3 utt.

Attēlos redzamās detaļas ir apzīmētas ar burtiem A, B, C utt.

Atsauce uz detaļu C 2. attēlā tiek apzīmēta kā: "Skatīt att. 2.C" vai vienkārši "(att. 2.C)".

Attēliem ir ilustratīvs raksturs. Faktiski uzstādītās detaļas var atšķirties no attēlotajām.

1.2.2 Virsraksti

Rokasgrāmata ir sadalīta nodajās un paragrāfos. Paragrāfa "2.1 Apmācība" virsraksts ir "2. Drošības noteikumi.

Atsauces uz virs rakstiem vai paragrāfiem ir apzīmētas ar saïsi-nājumiem nod. vai par. un ar attiecīgo numuru. Piemērs: "nod. 2" vai "par. 2.1"

2. DROŠĪBAS NOTEIKUMI

2.1 APMĀCĪBA

⚠ lepazīstieties ar mašīnas vadības orgāniem un ar to pareizu izmantošanu. lemācieties ātri apturēt dzinēju. Šo norādījumu un brīdinājumu neievērošana var izraisit ugunsgrēkus un/vai smagas traumas.

• Nekādā gadījumā nepieļaut, lai mašīnu izmantotu bērni vai personas, kas nav nepieciešamajā līmenī iepazinušies ar instrukciju. Vietējā likumdošanā var būt noteikts minimālais mašīnas operatora vecums.

• So ierīci drīkst izmantot bērni, sākot no 8 gadu vecuma, kā arī personas ar ierobežotām fiziskām, jutekliskām vai garīgām spējām un personas, kurām trūkst pieredzes un/ vai zināšanu, ja viņus uzrauga cita persona vai, ja viņi ir instruēti par ierīces drošu izmantošanu un par saistītiem riskiem. Bērni nedrīkst rotaļāties ar ierīci. Bērni bez uzraudzības nedrīkst veikt tīrīšanas vai plānotas tehniskās apkopes operācijas.

• Nekādā gadījumā neizmantojiet mašīnu, ja mašīnas operators ir noguris vai slikti jūtas vai, ja viņš ir lietojis medikamentus, narkotikas, alkoholu vai vielas, kas pasliktina refleksus un uzmanību.

• Nepārvadājiet bērnus vai citus pasažierus.
• Atcerieties, ka operators vai lietotājs ir atbildīgs par negadījumiem un nejaušiem mantas bojājumiem, kuros ir iesaistītas trešās personas vai to manta. Lietotāja pienākums ir novērtēt darba vietā pastāvošos potenciālos riskus, kā arī veikt visus pasākumus, kas nepieciešami savas un citu personu drošības garantēšanai, it īpaši strādājot uz slīpām, nelīdzenām, slidenām vai nestabilām virsmām.
• Pārdodot ierīci vai iedodot to lietošanā citām personām, pārliecinieties, ka lietotājs iepazīstas ar šajā rokasgrāmatā izklāstītajiem norādījumiem.

2.2 SAGATAVOŠANAS DARBI

Individuālie aizsardzības līdzekli (IAL)

• Valkājiet aizsargapgērbu, izturīgus darba apavus ar neslī-došu zoli un garas bikses. Strādājot ar mašīnu, nedrīkst iet ar basām kājām vai valkāt valējas sandales. Ir obligāti jāizmanto dzirdes orgānu aizsargaustiņas.
• Lietojot aizsargierīces pret troksni, var samazināt spēju dzirdēt iespējamos brīdinājumus (saucienus vai trauksmes signālus). īpaši uzmanīgi sekojiet tam, kas notiek apkārt darba zonai.
• Vienmēr valkājiet darba cimdus visos gadījumos, kad pastāv roku ievainošanas bīstamība.
• Nevalkājiet šalles, halātus, kaklarotas, aproces, apgērbu ar valīgām daļām vai auklām, kā arī kaklasaites un apgērbus ar daļām, kuras var iestrēgt mašinā vai darba vietā esošajos priekšmetos.
• Ja jums ir gari mati, tad atbilstošā veidā savāciet tos.

Darbavieta/mašina

- Rūpīgi pārbaudiet visu darba zonu un novāciet visus priekšmetus, kurus mašīna var uzmest, vai kuri var sabojāt griezējierīci/rotējošas daļas (akmeņus, zarus, metāla vadus, kaulus u.c.).

2.3 IZMANTOŠANAS LAIKĀ

Darba zona

• Nelietojiet mašinu sprādzienbīstamās vidēs, uzliesmojošo škidrumu, gāzu vai putekļu klātbūtnē. Elektroieriču darbības laikā veidojas dzirksteles, kuras var uzliesmot putekļus vai tvaikus.
• Strādājiet tikai dienas gaismā vai ar labu mākslīgo apgaismojumu un labas redzamības apstāklos.
• Sekojiet tam, lai cilvēki, bērni un dzīvnieki atrastos drošā attālumā no darba zonas. Bērni ir jāpieskata otrai pieaugušai personal.
• Nestrādājiet uz mitras zāles, zem lietus vai, ja pastāv negaisa un ir īpaši zibens risks.
• Nepakļaujiet ierīci lietus vai mitruma iedarbībai. Ja ierīcē iekļūst ūdens, palielinās elektriskā trieciena risks.
• Pievērsiet īpašu uzmanību virsmas nelīdzenumiem (ciņi, grāvji), slīpām virsmām, sleptām bīstamības avotiem un škēršļu esamībai, kuri var ierobežot redzamību.
• Esiet loti uzmanīgs, atrodoties nogāžu, bedru vai uzbērumu tuvumā. Mašīna var apgāzties, ja viens no riteniem nobrauc no apmales vai, ja apmale sabrūk.
• Strādājiet škērsām nogāzei un nekad nestrādājiet augš-up/lejup, pievēršot lielu uzmanību virziena maiņas laikā, pārliecinoties par to, ka jums ir stabili atbalsta punkti un sekojot tam, lai ritenī nesadurtos ar škēršliem (akmeniem, zariem, saknēm u.c.), kas var izraisīt sānslīdi, apgāšanos vai kontroles zaudēšanu pār mašīnu.

- Lietojot mašīnu ielas tuvumā, pievērsiet uzmanību satiksmei.

Drošības noteikumi

• Pārvietojoties atpakalgaitā, esiet uzmanīgs. Skatieties atpakal pirms sākt pārvietoties atpakal un pārvietošanās laikā, lai pārliecinātos, ka aiz jums nav škēršlu.
• Nekādā gadījumā neskrieniet, bet ejiet.
• Neļaujiet plaujmašīnai vilkt sevi.
• Vienmēr turiet rokas un kājas tālu no griezējierīces, gan iedarbināšanas, gan darba laikā.
• Uzmanību: ľaušanas elements turpina griezties dažas sekundes arī pēc tā atslēgšanas vai pēc dzinēja izslēgšanas.
• Vienmēr stāviet tālu no izmešanas atveres.

Ja darba laikā rodas bojājumi vai negadijumi, nekavējoties apturiet dzinēju un attāliniet mašīnu, lai neradītu jaunus bojājumus; operatora vai citu personu savainošanās gadījumā nekavējoties sniedziet situācijai atbilstošo pirmo palīdzību un vērsieties pie ārsta. Rūpīgi novāciet gružus, kas var izraisīt bojājumus vai savainot cilvēkus vai dzīvniekus gadījumā, ja jūs tos nepamanāt.

Izmantošanas ierobežojumi

• Nekādā gadījumā neizmantojiet mašīnu, ja aizsargi ir bojāti, nav uzstādīti vai nav pareizi izvietoti (savākšanas maiss, sāniskās izmešanas aizsargs, aizmugurējās izmešanas aizsargs).
• Neizmantojiet mašīnu, ja piederumi/instrumenti nav uzstādīti paredzētajās vietās.
• Neizslēdziet, neatvienojiet, nenoņemiet un nemodificējiet uzstādītās drošības sistēmas/mikroslēdžus.
• Nepakļaujiet mašīnu pārmērīgai slodzei un neizmantojiet maza izmēra mašīnu smagu darbu veikšanai; atbilstošās mašīnas izmantošana samazina riskus un uzlabo darba kvalitāti.

2.4 TEHNISKĀ APKOPE UN UZGLABĀŠANA

Regulāri veiciet tehnisko apkopi un pareizi uzglabājiet mašīnu, lai tās drošība un raksturlielumi nesamazinātos.

Apkope

• Nekādā gadījumā nelietojiet mašīnu, ja tās detaļas ir nodilušas vai bojātas. Bojātas vai nodilušas detaļas ir nepieciešams nomainīt, nevis labot.
• Mašīnas regulēšanas laikā īpašu uzmanību pievērsiet tam, lai pirksti neieklūtu starp kustīgo griezējierīci un mašīnas nekustīgām daļām.

Trokšna un vibrācijas līmenis, kas norādīts šajā instrukcijā, atbilst maksimālajām vērtībām, kas sasniedzamas mašīnas izmantošanas laikā. Nelīdzsvarota griezeļelementa izmantošana, pārmērīgs kustības ātrums un tehniskās apkopes neveikšana būtiski ietekmē trokšna līmeni un vibrācijas. Tāpēc ir jāveic piesardzības pasākumi, lai novērstu iespējamus bojājumus, kas var rasties pārmērīga trokšna vai vibrāciju radītas pārslodzes dēļ; veiciet mašīnas teh-nisko apkopi, izmantojiet prettrokšna austinas, darba laikā taisiet pauzes.

Uzglabāšana

- Lai samazinātu ugunsgrēka risku, neatstājiet telpā tvertnes ar atkritumiem.

2.5 AKUMULATORS / AKUMULATORU LÄDËTÄJS

SVARIGI Turpmāk izklāstītie drošības noteikumi ietver noteikumus, kuri ir ietverti attiecīgajā akumulatora un akumulatoru lādētāja rokasgrāmatā, kura ir pievienota mašīnai.

• Akumulatora uzlādēšanai izmantojiet tikai ražotāja rekomendējamos akumulatoru lādētājus. Nepiemērota akumulatoru lādētāja izmantošana var izraisīt elektrisko triecienu, pārkaršanu vai akumulatora kodīga elektrolīta izliešanos.
• Lietojiet tikai jūsu elektroierīcei speciāli paredzētos akumulatorus. Citu akumulatoru izmantošana var izraisīt traumas un ugunsgrēku.
• Pirms akumulatora uzstādišanas pārliecinieties, vai ierīce ir izslēgta. Akumulatora uzstādišana ieslēgtajā elektriskajā ierīce var izraisīt ugunsgrēku.
• Kamēr akumulators netiek izmantots, turiet to tālu no saspraudēm, monētām, atslēgām, naglām, skruvēm un citiem nelieliem metāla priekšmetiem, kuri var izraisīt izvadu īssavienojumu. Akumulatora spaiļu īssavienojums var izraisīt uzliesmošanos vai ugunsgrēku.
• Neizmantojiet akumulatoru lādētāju vietās ar uzliesmojošiem tvaikiem vai vielām vai uz viegli uzliesmojošām virsmām, piemēram, uz papīra, auduma u.c. Uzlādēšanas laikā akumulatoru lādētājs sasilst un var izraisīt ugunsgrēku.
• Akumulatoru transportēšanas laikā sekojiet tam, lai starp spailēm nerastos īssavienojums un netransportējiet akumulatorus metāla konteineros.

2.6 APKÄRTËJÄS VIDES AIZSARDZİBA

Izmantojot mašinu, vides aizsardzibai jābūt prioritātei un svarīgam aspektam pilsoniskās sabiedrības un vides, kurā mēs dzīvojam, labā.

• Centieties neklût par jūsu kaiminu traucējumu cēloni. Izmantojiet mašīnu tikai piemērotā laikā (neizmantojiet to agri no rīta vai vēlā vakarā, kad jūs varat traucēt citiem cilvēkiem).
• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, bojāto daļu vai citu vidi piesārņojošo materiālu pārstrādi; šos atkritumus nedrīkst izmest sadzīves atkritumu konteineros un tie ir jānogādā uz speciāliem savākšanas centriem, kas nodrošina atkritumu utilizāciju.
• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz atkritumu utilizāciju.
• Ekspluatācijas pārtraukšanas brīdī neatstājiet mašīnu vidē, bet gan nogādājiet to uz savākšanas centru saskaṇa ar vietējiem noteikumiem.

Neizmetiet elektriskās iekārtas kopā ar sadzīves atkritumiem. Saskaṇā ar Eiropas Direktīvu 2012/19/UE par elektrisko un elektronisko iekārtu atkritumiem un par to īstenošanu saskaṇā ar nacionālo likumdošanu, vecas elektriskās iekārtas ir

jānodod atseviški, lai tās varētu pārstrādāt videi draudzīgā veidā. Izmetot elektriskās iekārtas izgāztuvē vai dabā, kaitīgas vielas var sasniegt gruntsūdeņus un iekļauties pārtikas kēdē, pasliktinot jūsu veselību un labsajūtu. Papildu informācijas saņemšanai par šī izstrādājuma utilizāciju sazinieties ar kompetentu sadzīves atkritumu pārstrādes iestādi vai ar vietējo izplatītāju.

Pēc akumulatoru kalpošanas mūža beigām utilizējiet tos vidi saudzējošā veidā. Akumulators satur gan jums, gan videi bīstamas vielas. Tas ir jāizņem un jānodod šķirotai pārstrādei uzņēmumā, kas nodarbojas ar litija jonu akumula-

toru utilizāciju.

Izlietoto izstrādājumu un iepakojumu škirotā vākšana lauj pārstrādāt un atkārtoti izmantot materiālus. Pārstrādāto materiālu atkārtota izmantošana lauj izvairīties no vides piesārṇošanas un samazina pieprasījumu pēc izejvielām.

3. PĀRZINIET MAŠĪNU

3.1 MAŠINAS APRAKSTS UN PAREDZETAIS IZMANTOŠANAS VEIDS

Šī mašina ir stumjama zālienu plaujmašina.

Mašīnas galvenā sastāvdaļa ir dzinējs, kas darbina griezējierīci, kas atrodas aiz aizsargvāka, kā arī tā ir aprīkota ar riteniem un rokturi.

Operators var vadīt mašīnu un darbināt galvenās vadības ierīces, visu laiku atrodoties aiz roktura, tātad vienmēr esot drošā attālumā no rotējošās griezējierīces.

Ja operators attālinās no mašīnas, dzinējs un rotējošā griezē-jierīce tiek apturēta dažu sekunžu laikā.

3.1.1 Paredzētais izmantošanas veids

Šī mašina ir projektēta un konstruēta, lai plautu (un savāktu) zāli dārzos un zālainās zonās, platībās, kas atbilst plaušanas jaudai, ko veic operators, ejot aiz tās.

Vispārīgas mašīnas iespējas:

1. Plaut zāli un savākt to savākšanas maisā.
2. Plaut zāli un izmest to zemē no aizmugurējās daļas.
3. Płaut zāli un izkraut to sāniski (ja tas ir paredzēts).
4. Plaut zāli, sasmalcināt to un izkliedēt uz zemes (tā saucamā "mulčēšana"- ja tas ir paredzēts).

Noteiktu piederumu izmantošana, kurus ražotājs piedāvā kā standartaprīkojumu vai atseviški nopērkamu aprīkojumu, ľauj veikt šo darbu, izmantojot dažādas metodes, kas aprakstītas šajā rokasgrāmatā vai instrukcijās, kas tiek piegādātas kopā ar piederumiem.

3.1.2 Nepareiza lietošana

Mašīnas izmantošana jebkādiem citiem mērkiem, kas nav minēti augstāk, var būt bīstama un var radīt ievainojumus un/vai bojāt mantu.

Par nepareizu lietošanu tiek uzskatīts (tikai piemēra labad, saraksts nav pilns):

– Citu personu, bērnu vai dzīvnieku pārvadāšana mašīnā, jo viņi var izkrist un gūt nopietnas traumas vai traucēt drošā veidā vadīt mašīnu.
– Braukšana ar mašīnu.
– Mašīnas izmantošana kravas vilkšanai vai stumšanai.
– Griezējierīces ieslēgšana vietās bez zāles.
– mašīnas izmantošana lapu vai gružu savākšanai.
– Mašīnas izmantošana dzīvžoga izlīdzināšanai
vai augu plaušanai, kas nav zāle.
– Mašīnas izmantošana vienlaicīgi vairākām personām.

SVARĪGI Mašīnas nepareiza lietošana izraisa garantijas anulēšanu un atbrīvo Ražotāju no jebkāda veida atbildības, padarot lietotāju atbildīgu par zaudējumiem, kas saistīti ar paša vai trešo personu mantas bojājumiem vai gūtajām traumām.

3.1.3 Lietotāja tips

Šī mašina ir paredzēta patērētājiem, jeb neprofesionāliem lietotājiem.

Tā ir paredzēta "neprofesionālai lietošanai".

SVARİGI Mašinu drīkst izmantot tikai viens operators.

3.2 DROŠĪBAS ZĪMES

Uz mašīnas ir atrodami dažādi simboli (2. att.). To uzdevums ir atgādināt operatoram rīcību, kas jāievēro, lai to izmantotu uzmanīgi un ar nepieciešamo piesardzību. Simbolu nozīme:

Uzmanību! Uzmanīgi izlasiet instrukciju pirms mašīnas lietošanas.

Bīstamība! Priekšmetu izmešanas risks. lerīces lietošanas laikā darba zonā nedrīkst atrasties cilvēki.

Tikai zāles plāvējiem ar siltuma dzinēju.

Tikai elektriskajiem zāles plāvējiem ar barošanu no tīkla.

Tikai elektriskajiem zāles plāvējiem ar barošanu no tīkla.

Bīstamība! Sagriešanās risks. Kustīgā griezējierīce. Nelikt rokas vai kājas plaušanas ierīces korpusā.

Pievērsiet uzmanību griezējierīcei. Neievietojiet rokas vai kājas nodalījumā, kurā atrodas griezējierīce. Griezējierīce turpina griezties arī pēc dzinēja izslēgšanas. Pirms tehniskās apkopes veikšanas izņemiet drošības atslēgu (izslēgšanas ierīce).

SVARĪGIIf Ir jānomaina uzlīmes, kuras ir bojātas vai nav salasāmas. Pasūtiet jaunas uzlīmes autorizētajā servisa centrā.

3.3 IDENTIFIKĀCIJAS PLĀKSNĪTE

Identifikācijas plāksnītē ir atrodami šādi dati (att.1).

1. Skañas jaudas līmenis.
2. CE atbilstības markējums.
3. Izgatavošanas gads.
4. Mašinas tips.
5. Sērijas numurs.
6. Ražotāja nosaukums un adrese.
7. Artikula kods.
8. Maksimālais dzinēja griešanās ātrums.
9. Svars kilogramos.
10. Barošanas spriegums un frekvence.
11. Elektriskās aizsardzības pakāpe.
12. Nominālā jauda.

Pierakstiet mašīnas identifikācijas datus attiecīgajos laukos tabulā, kas atrodama uz aizmugurējiem vākiem.

SVARĪGIIf Katru reizi, kad sazināties ar autorizēto servisa centru, izmantojiet etiketē norādītos identifikācijas datus.

SVARĪGIIf Atbilstības deklarācijas piemērs ir atrodams rokasgrāmatas pēdējās lappusēs.

3.4 GALVENAS SASTAVDALAS

Turpmāk ir norādītas mašīnas galvenās sastāvdaļas un to funkcijas (att.1.0):

A. Šasija: tas ir korpuss, kurā ir ietverta rotējošā griezējierīce.
B. Dzinējs: nodrošina griezējierīces un ritenu vilces kustību (ja plānots).
C. Griezējierīce: tā ir zāles plaušanai paredzētā detala.
D. Aizmugures izkraušanas aizsargs: tas ir drošības aizsargs un novērš, ka visi griezējierīces savāktie priekšmeti tiek izmesti no mašīnas.

E. Sānu izkraušanas aizsargs (ja paredzēts): tas ir drošības aizsargs un novērš, ka visi griezējierīces savāktie priekšmeti tiek izmesti no mašīnas.
F. Sāniskās izmešanas deflektors (ja paredzēts): tā funkcija ir ne tikai sāniski izmest zāli, bet tas ir arī drošības elements, kas neļauj aizmest tālu no mašīnas objektus, ko savākusi griezejierīce.
G. Savākšanas maiss: tā funkcija ir ne tikai savākt nopļauto zāli, bet tas ir drošības elements, kas neļauj aizmest tālu no mašīnas objektus, ko savākusi griezējierīce.
H. Rokturis: operatora darba vieta. Tā garumam jābūt tādam, lai operators darba laikā vienmēr būtu drošā attālumā no rotējošas griezējierīces.
I. Akumulators (ja nav piegādāts ar mašīnu, sk. 13. nod. "Papildaprīkojums"): nodrošina energiju, kas nepieciešama dzinēja iedarbināšanai; tā raksturojumi un lietošanas noteikumi ir aprakstīti attiecīgajā rokasgrāmatā.
J. Operatora klātbūtnes svira: tā ir svira, kas Įauj ieslēgt griezēlierīci un vilces ierīci. Kad svira ir atlaista, motors automātiski apstājas.
K. Piedziņas ieslēgšanas svira (ja paredzēts): ar šo sviru ieslēdz riteņu piedziņu, kas ľauj mašīnai pārvietoties uz priekšu.
L. Akumulatora nodalijuma piekluves durtiñas
M. Drošības atslēga (dezaktivācijas ierīce): Atslēga ieslēdz/izslēdz mašīnas elektrisko kēdi.
N. Akumulatoru lādētājs (ja nav piegādāts ar mašīnu, sk. 13. nod. "Papildaprīkojums"): šo ierīci izmanto akumulatora uzlādēšanai.

Rūpīgi ievērojiet šos norādījumus un drošības nomus, kas aprakstīti 2. nod.

4. MONTĀŽA

Dažas mašīnas sastāvdaļas nav iepriekš komplektētas, bet tās ir jāsamontē pēc iepakojuma noņemšanas, ievērojot sekojošus norādījumus.

Izpakošana un montāža jāveic uz pilnībā līdzenas un virsmas. Ir jābūt pietiekoši daudz vietas gan mašīnas, epakojumu pārvietošanai. Neizmantojiet mašīnu, kamēr spildīti norādlījumi, kas minēti nodalā “MONTĀŽA”.

4.1 IZPAKOŠANA (3 ATT.)

1. Uzmanīgi atveriet iepakojumu, lai nepazaudētu sa- stāvdaļas.
2. Izlasiet kastē esošo dokumentāciju, tai skaitā šo instrukciju.
3. Izņemiet no kastes visas sastāvdaļas, kas vēl nav saliktas.
4. Utilizējiet kasti un iepakojumu ievērojot vietējo likum-došanu.

Pirms montāžas veikšanas, pārbaudiet vai drošītslēga nav ievietota attiecīgajā ligzdā.

4.2 ROKTURA MONTĀŽA

Samontējiet rokturi, kā parādīts (4. att.), (5. att.) un (6. att.).

4.3 MAISA MONTĀŽA

Uzmontējiet maisu, kā parādīts (7. att.).

5. VADĪBAS IERĪCES

5.1 DROŠĪBAS ATSLĒGA (DEZAKTIVĀCIJAS IE-RĪCE)

Atslēga (8.A att.) kas atrodas akumulatora nodalījumā, ie- slēdz un izslēdz mašīnas elektrisko kēdi. Iznemot atslēgu, elektriskā kēde pilnīgi izslēdzas, nodroši- not aizsardzību pret mašīnas nesankcionētu izmantošanu.

SVARIGI Izņemiet drošības atslēgu katru reizi, ja neizmantojat mašīnu vai atstājat to bez uzmanības.

Dažiem modeliem, ja paredzēts, pagrieziet atslēgu pozí-
- cijā "ON" (ieslēgts), lai aktivizētu iekārtas elektrisko kēdi,
laujot tai ieslēgties.
Pagrieziet atslēgu ieslēgta pozīcijā "OFF" (izslēgts), lai
• elektriskā kēde tiktu pilnībā deaktivizēta un lai novērstu
mašinas nekontrolētu izmantošanu.

5.2 ROKTURIS

5.2.1 Operatora klātbūtnes svira

Operatora klātbūtnes svira (att.9.A) ľauj ieslēgt griezējierīci. Atrodas roktura priekšpusē.

Nospiediet drošības pogu (att.9.C) un pārvietojiet sviru roktura virzienā, lai iedarbinātu griezējierīci.

Motors automātiski apstājas un visas funkcijas tiek atspējotas, kad svira tiek atlaista.

PIEZIME Griezējierīces ieslēgšana ir iespējama tikai, nospiežot dzelteno pogu roktura labajā pusē un pārvietojot operatora klātbūtnes sviru roktura virzienā.

5.2.2 leslēgšanas poga

leslēgšanas pogu (att.10.A) izmanto šādiem mērķiem:

1. Mašinas ieslēgšana. Nospiežot pogu (att.10.A), ledegas gaismas diode (10.B att.) un mašina ir gatava darbam.

PIEZIME Mašinu var ieslēgt tikai tad, ja ir atbrīvota operatora klātbūtnes svira un vilces svira.

PIEZIME Ja mašinu neizmanto, gaismas diode izslēdzas pēc 15 sekundēm un jāatkārto iepriekš aprakstītā operācija.

1. Griezējierīces ieslēgšana. PIEZIME Griezējierīci var ieslēgt tikai tad, ja operatora klātbūtnes svira ir piespiesta pie roktura (sk. par. 6.3).

2. Griezējierīces izslēgšana. ieslēgtai griezējierīcei atlaidiet operatora klātbūtnes sviru (att.10.A); rezultātā griezējierīce apstājas, bet mašīna paliek ieslēgta.

5.2.3 Piedziņas ieslēgšanas svira

SVARIGI Dzinēja ieslēgsana vienmēr jāveic ar ieslēg-tu piedziņu.

leslēdz riteņu piedziņu, kas Įauj pārvietot mašīnu uz priekšu.

Atrodas roktura aizmugurē.

Vilce ieslēgta. Zāles plāvēja kustība notiek, piespiežot sviru pret rokturi (9.B att.). Zāles plāvējs apstājas, kad svira ir atbrīvota.

SVARIGI Izvairieties no mašinas vilkšanas atpakal, kamēr ir ieslēgta piedziņa.

Dažiem modeliem kustības ātrumu var regulēt, izman-tojot izvēles gredzenu, kas atrodas pa labi no roktura (10.C att.).

Var izvēlēties vienu no 6 dažādiem ātruma līmeņiem.

1. Maksimālais ātrums (apmēram 5 km/h).

1. Minimālais ātrums (apmēram 2,5 km/h).

PIEZIME Pēdējais izvēlētais ātruma līmenis paliek iestatīts ari pēc mašīnas izslēgšanas.

5.2.4 Poga "ECO"

Funkcija "ECO" lauj ietaupīt energiju zāles plaušanas laikā, optimizējot akumulatora darbības ilgumu autonomā režimā. Lai ieslēgtu vai izslēgtu funkciju "Eco", nospiediet pogu (att.10.D).

Šī funkcija vienmēr izslēdzas katru reizi, kad tiek atlais- tas operatora klātbūtnes sviras.

PIEZIME Neiesakām izmantot funkciju "ECO", strādājot smagos plaušanas apstāklos (blīvas, augstas, mitras zāles plaušana).

5.3 PŁAUŠANAS AUGSTUMA REGULĒŠANA

Nolaižot vai paceļot šasiju, zāli var pļaut dažādos augstumos.

Šo operāciju drīkst veikt tikai tad, kamēr griezējie- r nekustīga.

Pļaušanas augstumu regulē ar atbilstošas sviras palīdzību (att.11.A), kura paceļ vai nolaiž šasiju vēlamajā pozīcijā.

6. MAŠINAS IZMANTOŠANA

SVARĪGI Attiecībā uz norādījumiem par akumulatoru un lādētāju skatiet attiecīgos bukletus.

6.1 SAGATAVOŠANAS DARBI

Pārliecinieties, vai drošības atslēga nav ievietota tās novietnē. Novietojiet mašīnu horizontālā stāvoklī un stabili atbalstiet pret zemi.

6.1.1 Akumulatora pārbaude

Pirms mašinas pirmās izmantošanas reizes pēc iegādes, pilnībā uzlādējiet akumulatoru, ievērojot akumulatora rokasgrāmatā izklāstītos norādījumus.

Pirms katras izmantošanas reizes pārbaudiet akumulatora uzlādes stāvokli, sekojot akumulatora rokasgrāmatā izklās-tītajiem norādījumiem.

6.1.2 Mašinas sagatavošana darbam

PIEZIMEIf | Šī mašīna ħauj pļaut zālienu dažādos veidos.

a. Mašīnas sagatavošana plaušanai un zāles savākšanai savākšanas maisā:

1. Modeliem ar sānisko izmešanu: pārliecinieties, vai aizsargs (12.A att.) ir nolaists un noblokēts ar drošības sviru (12.B att.).
2. levietojiet savākšanas maisu (12.C att.).

b. Mašīnas sagatavošana plaušanai un zāles izmešanai pa aizmuguri zemē:

1. Paceliet aizmugures izmešanas aizsargu (13.A att.) un ievietojiet tapu (13.B att.).
2. Modeliem ar sānisko izmešanu: pārliecinieties, vai aizsargs (13.C att.) ir nolaists un noblokēts ar drošības sviru (13.D att.).

Lai nonemtu tapu: skatīt 13.A/B att..

c. Mašinas sagatavošana plaušanai un zāles smalcināšanai ("mulčēšanas" funkcija):

Paceliet aizmugures izmešanas aizsargu (14.A att.) un ievietojiet deflektora tapu (14.B att.) izmešanas atverē, turot to nedaudz ieslīpi uz labo pusi; tad to nostipriniet, ievietojot abas tapas (14.B.1. att.) paredzētajās atverēs, līdz dzirdams klikškis.

Modeliem ar sānisko izmešanu: pārliecinieties, vai sānu izmešanas aizsargs (14.C att.) ir nolaists un noblokēts ar drošības sviru (14.D att.).

d. Mašīnas sagatavošana plaušanai un zāles sāniskajai izmešanai zemē:

1. Paceliet aizmugures izmešanas aizsargu (15.A att.) un ievietojiet deflektora tapu (15.B att.) izmešanas atverē, turot to nedaudz ieslīpi uz labo pusī; tad to nostipriniet, ievietojot abas tapas (15.B.1. att.) paredzētajās atverēs, līdz dzirdams klikšķis.
2. Viegli nospiediet drošības sviru (15.C att.) un paceliet sāniskās izmešanas aizsargu (15.D att.).
3. levietojiet deflektoru ar sānisko izmešanu (15.E att.).
4. Atkārtoti aizveriet sāniskās izmešanas aizsargu (15.D att.) tā, lai sāniskās izmešanas deflektors (15.E att.) tiktu blokēts.

Lai nonemtu sāniskās izmešanas deflektoru:

1. Viegli nospiediet drošības sviru (175C att.) un paceliet sāniskās izmešanas aizsargu (15.D att.).
2. Atākējiet deflektoru ar sānisko izmešanu (15.E att.).

6.2 DROŠĪBAS PĀRBAUDES

Pirms izmantošanas vienmēr veiciet drošības pārbaudes.

6.2.1 Drošības pārbaude pirms katras lietošanas reizes

• Pārbaudiet, vai visas mašīnas sastāvdaļas ir veselas un pareizi saliktas;
• raugieties, lai visu ierīču stiprinājumi būtu pareizi pievilkti;
• Uzturiet visas mašinas virsmas tiras un sausas.

6.2.2 Mašinas darbības pārbaude

Darbība Rezultāts
1. ledarbiniet iekārtu un ieslēdziet griezējierīci (par. 6.3).2. Atlaidiet operatora klātbūtnes sviru (21. A zīm.).	1. Griezējierīcei jākustas.2. Svirai ir automātiski un ātri jāatgriežas neitrālā stāvoklī, dzinējam jā-izslēdzas un griezējie-rīcei ir jāapstājas dažu sekunžu laikā.
1. ledarbiniet iekārtu (par. 6.3) un aktivizējiet vil-ces sviru (par. 5.2.3).2. Atlaidiet piedziņas sviru.	1. Riteņi virza mašīnu uz priekšu.2. Riteņi apstājas un ma-šīna pārtrauc kustību uz priekšu.
Izmēģinājuma brauciens	Nav spēcīgas vibrācijas. Nav neparastu trokšņu.

Ja jebkurš no rezultātiem atškirsies no tabulās norādītās informācijas, mašīnu nedrīkst izmantot! Vērsieties servisa centrā, lai veiktu pārbaudes un remontu.

6.3 IEDARBINĀŠANA

PIEZIME | ledarbiniet plaujmašinu uz līdzenas virsmas, kurā nav škēršlu un augstas zāles.

1. Atveriet akumulatora nodalijuma piekluves durtiñas (att.16.A).
2. levietojiet akumulatorus (7.2.3. att.) attiecīgajā nodalījumā, iestumjot tos līdz galam līdz klikšķim, lai to noblokētu un nodrošinātu elektrisko kontaktu.
3. levietojiet drošības atslēgu līdz galam (17.A att.). Ja paredzēts, pagrieziet atslēgu pozīcijā “ON” (ieslēgts).

4. Pilnībā aizveriet vāku.

5. Modeliem, kuri tiek ieslēgti ar aizdedzes pogu, nospiediet aizdedzes pogu (18.A att.). Gaismas diode paliek ieslēgts 15 sekundes.

6. leslēdziet griezējierīci, vispirms nospiežot drošības pogu (19.A att.) un pēc tam nospiežot operatora klātbūtnes sviru (19.B att.).

7. Lai ieslēgtu piedziņu, nospiediet sviru roktura aizmugurē (att.19.C).

6.4 DARBS

SVARIGI Darba laikā vienmēr turieties drošā attālumā no griezējierīces, kas atbilst roktura garumam.

Akumulatoru autonomiju (un līdz ar to arī apstrādājamo zāliena virsmu pirms uzlādēšanas) nosaka dažādi faktori, kas aprakstīti (7.2.1. sad.).

- Lietošanas laikā tiek parādīts akumulatoru uzlādes līme-

- nis (atlikušas uzlādes procentuālā dala) (10.E att.).

SVARIGI Gadijumā ja motors apstājas darba laikā pārkaršanas dēļ, ir jāuzgaida apmēram 5 minūtes pirms to varēs iedarbināt no jauna.

6.4.1 Zāles plaušana

1. Sāciet kustību un plaušanu zālainā zonā.

2. Pielāgojiet kustības ātrumu un plaušanas augstu-mu (5.3. sad.) zāliena stāvoklim (zāles augstums, biezums un mitrums) un noņemamās zāles daudzumam.

- Modelos ar piedziņu (par. 5.2.3): lesakām neplaut uz nogāzēm, kuru slīpums pārsniedz 15°.

1. Zāliena izskats būs labāks, ja plaušanu vienmēr veiksiet vienā augstumā un pamīšus divos virzie-nos (att.20).

- Sāniskās izmešanas gadījumā: iesakām izvēlēties - tādu maršrutu, kas novērš nopļautās zāles izmešanu uz - vēl nenopļautu zāliena daļu.

• "Mulčešanas" vai zāles aizmugurējās izmešanas * gadījumā:

- Nekādā gadījumā nepļaujiet pārāk lielu zāles dau-dzumu. Vienā piegājienā nepļaujiet vairāk kā zāles augstuma trešdaļu (att.20).

- Sekojiet tam, lai šasija vienmēr būtu tīra (par. 7.3.1).

6.4.2 Savākšanas maisa iztukšošana

• Savākšanas maisa gadījumā ar satura signalizēšanas ierīci:

Pacelts = tukšs. Nolaists = pilns*.

•*savākšanas maiss ir piepildīts, un jāiztukšo.

Lai nonemtu un iztukšotu savākšanas maisu:

1. uzgaidiet, kamēr griezējierīce apstāsies;

2. nonemiet savākšanas maisu (25.A att.).

6.5 APTURĒŠANA

Lai apturētu mašīnu:

Atlaidiet operatora klātbūtnes sviru (21. A att.).

1. Modeliem, kuri tiek ieslēgti ar aizdedzes pogu, nospiediet aizdedzes pogu (18.A att.).

2. Uzgaidiet, kamēr griezējierīce apstāsies.

Pēc mašīnas apturēšanas paiet dažas sekundes pirms griezējierīce apstājas.

SVARĪGI Vienmēr apturiet mašīnu.

• Pārvietojot mašīnu starp darba zonām.
• Škērsojot virsmas bez zāles.
• Katru reizi, kad jäpärvar škërslis.
• Pirms plaušanas augstuma regulēšanas.
• Ikreiz, kad tiek nonemts vai nomainits savākšanas maiss.
• Ikreiz, kad tiek noņemts vai nomainīts sāniskās izmešanas deflektors (ja ir paredzēts).

6.6 PĒC IZMANTOŠANAS

1. Veiciet tīrīšanu (par. 7.3).
2. Nepieciešamības gadījumā nomainiet bojātās detaļas un pievelciet izlodzījušās skrūves un bultskrūves.

SVARIGI Iznemiet drošibas atslēgu katru reizi, ja neizmantojat mašinu vai atstājat to bez uzmanības.

7. APKOPE

7.1 VISPĀRĪGA INFORMĀCIJA

Obligātie drošības noteikumi ir izklāstīti 2. nod. Rūpīgi ievērojiet šo norādījumus, lai izvairītos no nopiet- niem riskiem vai bīstamām situācijām.
Pirms jebkāda veida mašinas pārbaužu, tīrīšanas vai tehniskās apkopes/remontdarbu veikšanas:

- Apturiet mašinu.

• Izņemiet atslēgu (nekādā gadījumā neatstājiet atslēgu slēdzī, kā arī bērniem vai nepiederošām personām pieejamā vietā).
• Pārliecinieties, ka visas kustīgās daļas pilnīgi apstājās.
• Laujiet dzinējam atdzist, pirms novietojat mašīnu jebkādā telpā.
• Izlasiet attiecigos norādījumus.

• Izmantojiet piemērotu apgērbu, darba cimdus un aizsargbrilles.

• Veicamo darbu veids un biežums ir aprakstīts "Tehniskās apkopes tabulā". Šīs tabulas mērķis ir palīdzēt jums saglabāt jūsu mašīnas efektivitāti un drošību. Tajā ir norādīti galvenie apkopes darbi un to veikšanas biežums. Veiciet operācijas atbilstoši pirmajam norādītajam terminam.

• Neoriğinālu un/vai nepareizi uzstādītu rezerves daļu un piederumu izmantošana var negatīvi ietekmēt mašīnas darbību un drošību. Ražotājs neuzņemas nekādu atbil-dību par bojājumiem, negadījumiem vai traumām, kuras izraisīja minētie izstrādājumi.
• Originālās rezerves daļas ir pieejamas pilnvarotajos servisa centros un pie dīleriem.

SVARIGI Visas tehniskās apkopes un regulēšanas operācijas, kas nav aprakstītas šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā servisa centrā.

7.2 AKUMULATORS

7.2.1 Akumulatora darbības ilgums autonomā režimā

Akumulatora darbības ilgums autonomā režīmā (un, tātad, zāliena platība, ko var apstrādāt pirms akumulators būs jā-uzlādē) galvenokārt ir atkarīga no:

a. Vides apstākliem, kas palielina energijas patērinu:

– Blīvas, augstas, mitras zāles plaušana.

b. Mašīnas pļaušanas platums; lielāka amplitūda, lielākas energijas prasības.

c. Operatora rīcības, kuram ir jāizvairās no:

- Mašīnas biežas ieslēgšanas un izslēgšanas darba laikā.

– Pārāk zema plaušanas augstuma attiecībā pret zāles stāvokli.

– Pārāk liela pārvietošanas ātruma attiecībā pret plaujamās zāles daudzumu.

PIEZIME Lietošanas laikā akumulators ir aizsargāts pret pilnīgu izlādēšanos ar aizsargierīci, kas izslēdz mašīnu un blokē tās darbību.

Lai palielinātu akumulatora darbības ilgumu autonomā režīmā iesakām:

– Plaut zāli, kamēr zāliens ir sauss.
- Bieži plaut zāli, lai tās augstums neklūtu pārāk liels.
– Ja zāle ir ľoti augstā, iestatiet augstāku pļaušanas augstumu un pēc tam vēlreiz noplaujiet zāli, iestatot zemāku augstumu.

– nelietot mašīnu kā mulčēšanas mašīnu ar loti garu zāli.

– lzmantojiet funkciju “Eco” (par. 5.2.4).

Ja jūs vēlaties izmantot mašīnu ilgāk, nekā to atļauj standar-ta akumulatora darbības laiks, ir iespējami šādi risinājumi:

– legādājieties otru standarta akumulatoru, lai izlādējušos akumulatoru varētu nekavējoties nomainīt, nepārtraucot darbu.

– legādājieties akumulatoru, kuram darbības laiks ir lielāks, nekā standarta akumulatoram (par. 13.2).

7.2.2 Akumulatora iznemšana un uzlādēšana

1. Atveriet akumulatora nodalijuma piekluves durvis un iznemiet drošības atslēgu.
2. Nospiediet pogu, kas atrodas uz akumulatora (22.A att.) un nonemiet to (22.B att.).
3. levietojiet akumulatoru (att.23.B) akumulatoru lādētājā (att.23.C).
4. Pievienojiet akumulatoru lādētāju pie elektrības tīkla rozetes, kuras spriegums atbilst vērtībai uz tehnisko datu plāksnītes.
5. Pilnīgi uzlādējiet akumulatoru, sekojot akumulatora/akumulatoru lādētāja rokasgrāmatā izklāstītajiem norādījumiem.

PIEZIME Akumulators ir aprikots ar aizsargierici, kas aptur uzlādēšanu, ja apkārtējās vides temperatūra nav diapazonā no 0 līdz +45 °C.

PIEZIME Akumulatoru var uzlādēt jebkurā brīdī, tai skaitā daļēji, bez akumulatora sabojāšanas riska.

7.2.3 Akumulatora uzstādīšana atpakal mašinā

Pēc uzlādēšanas pabeigšanas:

1. Izņemiet akumulatoru no akumulatoru lādētāja (neturiet to ilgstoši lādētājā pēc uzlādes pabeigšanas).

2. Atvienojiet akumulatoru lādētāju no elektrības tīkla.

3. Atveriet akumulatora nodalījuma vāku (24.A att.), ie-vietojiet akumulatoru (24.B att.) attiecīgajā nodalījumā, iestumjot to līdz galam līdz klikšķim, lai to nobloķētu un nodrošinātu elektrisko kontaktu.

Pilnībā aizveriet vāku.

7.3 TİRİŞANA

Katru reizi pēc izmantošanas veiciet tīrīšanu, ievērojot šādus norādījumus.

7.3.1 Mašinas tīrīšana

• Vienmēr pārbaudiet, vai gaisa ienēmējos nav zāles atlieku.
• Nemazgājiet ar augstspiediena mazgātāju un izvairieties no dzinēja un elektrisko daļu samitrināšanas (att.26).
• Šasijas tīrīšanai neizmantojiet agresīvus škidrumus.
• Lai samazinātu ugunsgrēka risku, novāciet no dzinēja zāli, lapas un smērvielas paliekas.
• Vienmēr uzturiet sviras, displeju un pogas bez netīrumiem.

7.3.2 Griezējierīces bloka tīrīšana

Noņemiet zāles atliekas un dubļus, kas sakrājušies šasijas iekšpusē.

Sāniskās izmešanas gadījumā: ir jānoņem izmešanas deflektors (ja tāds ir uzstādīts - par. 6.1.2d.).

7.3.3 Maisa tīrīšana (27.A/B at t)

7.4 NOSTIPRINĀTĀJUZGRIEŽNI UN SKRŪVES

Sekojiet tam, lai uzgriežni un skrūves būtu pievilkti, lai mašīna visu laiku atrastos drošā darbības stāvoklī.

7.5 GAISA FILTRA TİRİŞANA

Filtrēšanas elementam vienmēr jābūt tīram. Rīkojieties šādi:

1. Iztīriet zonu apkārt gaisa filtra režgim.
2. Nonemiet režgi (28.A att.), atskrūvējot skrūvi (28.B att.).
3. Izņemiet filtrējošo elementu (29.A att.).
4. Izpūtiet filtru vai nomazgājiet to ūdenī (29.A att.), lai novāktu putekļus un netīrumus.

5. Novietojiet filtra elementu (29.A att.) tā korpusā un uzstādiet atpakal režgi un pievelciet skrūvi (28.A att.). un (28.B att.).

6. Izmantojiet izturīgus darba cimdus.

7. Satveriet mašinu tādās vietās, lai tvēriens būtu drošs, nemot vērā mašīnas svaru un tā sadali.
8. Jāpieaicina tāds personu skaits, kas atbilst mašīnas svaram.

8. ĀRKĀRTAS TEHNISKĀ APKOPE

Pirms jebkāda veida mašīnas pārbaužu, tīrīšanas vai tehniskās apkopes/remontdarbu veikšanas:

• Apturiet mašīnu.
• Izņemiet atslēgu (nekādā gadījumā neatstājiet atslēgu slēdzī, kā arī bērniem vai nepiederošām personām pie-ejamā vietā).
• Pārliecinieties, ka visas kustīgās daļas pilnīgi apstājās.
• Laujiet dzinējam atdzist, pirms novietojat mašīnu jebkādā telpā.
• Izlasiet attiecīgos norādījumus.

- Izmantojiet piemērotu apgērbu, darba cimdus un aizsargbrilles.

8.1 GRIEZĒJIERĪCE

Slikti uzasināta griezējierīce izrauj zāli un izraisa zāliena dzeltēšanu.

Nepieskarieties griezējierīcei, kamēr atslēga nav nta un griezējierīce nav pilnībā apstājusies.

Visas ar griezējierīcēm veicamās darbības (noņemšana, asināšana, balansēšana, remonts, atkārtota uzstādīšana un/vai maiņa) ir svarīgas operācijas, kuru veikšanai ir nepieciešamas speciālas iemaņas un atbilstošs aprīkojums; tāpēc drošības nolūkos tās vienmēr ir jāveic specializētajos servisa centros.

Vienmēr mainiet griezējierīci, ja tā ir bojāta, deformēta vai nodilusi, kopā ar tās skrūvēm, lai saglabātu līdzsvaru.

SVARĪGI Izmantojiet tikai ori̱ginālās griezējierīces ar kodu, kurš ir atrodams tehnisko datu tabulā.

Nemot vērā izstrādājuma attīstību, tehnisko datu tabulā norādītās griezējierīces ar laiku var tikt nomainītas ar citām ierīcēm ar līdzīgiem raksturlielumiem un drošības līmeni.

9. UZGLABĀŠANA

9.1 MAŠINAS UZGLABĀŠANA

Ja mašina ir jānovieto uzglabāšanā:

1. Laujiet dzinējam atdzist.
2. Izņemt drošības atslēgu.
3. Veiciet tīrīšanu (par. 7.3).
4. pārbaudiet mašīnas integritāti.

5. Novietojiet mašīnu uzglabāšanā:

6. Sausā vietā.

7. No laika apstākliem aizsargātā vietā.
   • Bērniem nepieejamā vietā.
8. Pārliecinieties, ka no tās ir izņemtas visas atslēgas un tehniskajai apkopei izmantojamie instrumenti.

9.2 AKUMULATORA UZGLABĀŠANA

Akumulators jāuzglabā ēnā, vēsā un sausā vietā.

PIEZIME Ilgstošas dīkstāves gadījumā uzlādējiet akumulatoru ik pēc diviem mēnešiem.

10. PĀRVIETOŠANA UN TRANSPORTĒŠANA

Katru reizi, kad mašina ir jäpārvieto, jäpaceł, jätransportē vai jānoliec, rīkojieties šādi:

• Apturiet mašīnu (par. 6.5), līdz kustīgās daļas pilnīgi apstājās.
• Izmantojiet izturīgus darba cimdus.
• Satveriet mašinu tādās vietās, lai tvēriens būtu drošs, ṣemot vērā mašīnas svaru un tā sadali.
• Jāpieaicina tāds personu skaits, kas atbilst mašīnas sva-ram.
• Pārliecinieties, ka mašīnas kustības nevar radīt bojājumus vai ievainojumus.

Transportējot mašīnu transportlīdzeklī vai piekabē, jāievēro šādi norādījumi:

• Izmantojiet izturīgas, piemērota platuma un garuma iebraukšanas rampas.
• Mašīnas iekraušanas laikā dzinējam jābūt izslēgtam, stu-miet to, pieaicinot piemērotu cilvēku skaitu.
  • Nolaidiet griezējierīces bloku.
• Novietojiet to tādā veidā, lai tā nevienam neradītu bīsta-mību.

• Cieši piestipriniet to pie transportlīdzekļa, izmantojot troses vai ķēdes, lai izvairītos no apgāšanās.

• APKOPES DARBU TABULA

Operācija Periodiskums Piezīmes
MAŠINA
Visu stiprinājumu pārbaude; drošības pārbaude / vadības ieriču pārbaude; aizmugurējās izmešanas/sāniskās izmešanas aizsargu pārbaude; savākšanas maisa, sāniskās izmešanas deflektora pārbaude; griezējierīces pārbaude.	Pirms lietošanas par.	6.2
Vispārēja tīrīšana un pārbaude; mašīnas bojājumu pārbaude. Nepieciešamības gadījumā sazinieties ar pilnvaroto tehniskā atbalsta centru.	Pēc katras lietošanas reizes	par. 7.3
Griezējierīces maina	-	par. 81 ***
Akumulatora uzlādēšanas stāvokļa pārbaude	Pirms katras lietošanas reizes	*
Akumulatora uzlāde	Pēc katras lietošanas reizes	par. 7.2.2 *
Gaisa filtra tīrīšana	Reizi mēnesī	par. 7.5

* Sk. akumulatora/akumulatoru lādētāja rokasgrāmatu.
** Operācija, kas jāuztic vietējam izplatītājam vai specializētajam servisa centram
*** Operācija jāveic pie pirmajām darbības traucējumu pazīmēm

12.1 IEKÄRTÄM AR ELEKTRONISKO VADİBU

Ja problēmas pēc iepriekšminēto darbību veikšanas neizzūd, sazināties ar vietējo dīleri.
TRAUCĒJUMS IESPĒ JAMS CĒLONIS RISINĀJUMS
1. Nospiežot barošanas pogu, gaismas diode neieslēdzas.	Drošības atslēga nav ievietota vai ir ievietota nepareizi.	levietojiet atslēgu (par. 6.3).
	Drošības atslēga ir pozīcijā “OFF” (iz-slēgts).	Pārslēdziet drošības atslēga nav pozīcijā “ON” (ieslēgts) (6.3. sad.).
	Akumulators nav uzstādīts vai ir uzstā-dīts nepareizi.	Atveriet durtiņas un pārliecinieties, ka akumu-lators ir pareizi ievietots (par. 7.2.3).
	Akumulators izlādējies.	Pārbaudiet akumulatora uzlādes līmeni un uz-lādējies akumulatoru (par. 7.2.2).
	Nepareiza akumulatoru kombinācija.	Pārbaudiet pareizo akumulatoru kombināciju, ievērojot tabulā “Tehniskie dati” sniegtos no-rādījumus.
2. Nospiežot ieslēgšanas pogu, gaismas diode neieslēdzas un mašīna izdod skaņas signālu.	Dzinēja iekšējie darbības traucējumi. Izņemiet drošības atslēgu un sazinieties ar servisa centru, lai veiktu pārbaudi, nomaiņu vai remontu.
3. Dzinējs izslēdzas darba laikā.	Akumulators ir uzstādīts nepareizi. Atveriet durtiņas un pārliecinieties, ka akumu-lators ir pareizi ievietots (par. 7.2.3).
	Akumulators izlādējies.	Pārbaudiet akumulatora uzlādes līmeni un uz-lādējies akumulatoru (par. 7.2.2).
4. Ieslēdzas bīstamības lampiņa (30.A att.) un mašīna izdod skaņas signālu.	Griezējierīce iestrēgusi. Apturiet mašīnu, izņemiet drošības atslēgu, uzvelciet darba cimdus. Pārbaudiet un likvidējiet iespējamu aizsērē-jumu mašīnas apakšējā daļā (par. 7.3.2), kas traucē griezējierīcei griezties. Ja problēma nepazūd, sazinieties ar servisa centru, lai veiktu pārbaudi, nomaiņu vai remon-tu (par. 8.1).
	Mašīnas avārija Izņemiet drošības atslēgu un sazinieties ar servisa centru, lai veiktu pārbaudi, nomaiņu vai remontu.
5. Mirgo bīstamības lampi-ņa (att.30.A).	Ieslēdzas termiskā aizsardzība mašīnas pārkaršanas dēļ.	Uzgaidiet vismaz 5 minūtes un tad atkārtoti iedarbiniet mašīnu.
6. Zāli ir grūti nopļaut.	Griezējierīce ir sliktā stāvoklī.	Sazinieties ar servisa centru, lai uzasinātu vai nomainītu griezējierīci.
7. Darba laikā rodas pār-mērīgs troksnis un/vai vibrācijas.	Izlodzījies griezējierīces stiprinājums vai griezējierīce ir bojāta.	Nekavējoties apturiet dzinēju un izņemiet dro-šības atslēgu. Sazinieties ar servisa centru, lai veiktu pārbau-di, nomaiņu vai remontu (par. 8.1).
8. Zems akumulatora dar-bības ilgums autonomā režimā.	Smagi ekspluatācijas apstāklī ar palieli-nātu strāvas patēriņu.	Optimizējiet darba apstāklus (par. 7.2.1).
	Darba vajadzībām nepiemērots aku-mulators.	Izmantojiet otru akumulatoru vai akumulatoru ar lielāku kapacitāti (par. 13.2).
9. Ar akumulatoru lādētāju neizdodas uzlādēt aku-mulatoru.	Akumulators ir nepareizi uzstādīts aku-mulatoru lādētājā.	Pārbaudiet, vai savienojums ir pareizs (par. 7.2.3).
	Nepiemēroti vides apstākļi.	Veiciet uzlādēšanu vietā ar piemērotu tempe-ratūru (sk. akumulatora/akumulatoru lādētāja rokasgrāmatu).
	Netīri kontakti. Iztīriet kontaktus.
	Akumulatoru lādētājam netiek padota elektroenergija.	Pārbaudiet, vai ir iesprausta kontaktdakša un vai elektrības tīkla rozetē ir spriegums.
	Bojāts akumulatoru lādētājs. Nomainiet, izmantojot originālo rezerves daļu.
		Ja problēma nepazūd, sk. akumulatora/akumu-latoru lādētāja rokasgrāmatu.

12.2 IEKÄRTÄM BEZ ELEKTRONISKAS VADİBAS

Ja problēmas pēc iepriekšminēto darbību veikšanas neizzūd, sazināties ar vietējo dīleri.
TRAUCĒJUMS IESPĒJAMS CĒLONIS RISINĀJUMS
1. Darbinot slēdzi, dzinējs nedarbojas	Drošības atslēga nav ievietota vai ir ievietota nepareizi.	levietojiet atslēgu (par. 6.3).
	Drošības atslēga ir pozīcijā “OFF” (izslēgts).	Pārslēdziet drošības atslēga nav pozīcijā “ON” (ieslēgts) (6.3. sad.).
	Akumulators nav uzstādīts vai ir uzstādīts nepareizi.	Atveriet durtiņas un pārliecinieties, ka akumulators ir pareizi ievietots (par. 7.2.3).
	Akumulators izlādējies.	Pārbaudiet akumulatora uzlādes līmeni un uzlādējies akumulatoru (par. 7.2.2).
	Nepareiza akumulatoru kombinācija.	Pārbaudiet pareizo akumulatoru kombināciju, ievērojot tabulā “Tehniskie dati” sniegtos norādījumus.
2. Motors apstājas, un iekārta izdod skaņas signālu.	Akumulators ir uzstādīts nepareizi. Atveriet	durtiņas un pārliecinieties, ka akumulators ir pareizi ievietots (par. 7.2.3).
	Akumulators izlādējies.	Pārbaudiet akumulatora uzlādes līmeni un uzlādējies akumulatoru (par. 7.2.2).
	Termiskās aizsardzības ieslēgšanās dzinēja pārkaršanas dēļ.	Uzgaidiet vismaz 5 minūtes un tad atkārtoti iedarbiniet mašīnu.
	Griezējierīce iestrēgusi. Apturiet mašīnu,	znemiet drošības atslēgu, uzvelciet darba cimdus.Pārbaudiet un likvidējiet iespējamu aizsērējumu mašīnas apakšējā daļā (par. 7.3.2), kas traucē griezējierīcei griezties.Ja problēma nepazūd, sazinieties ar servisa centru, lai veiktu pārbaudi, nomaiņu vai remon-tu (par. 8.1).
	Mašīnas avārija Izņemiet drošības atslēgu	un sazinieties ar servisa centru, lai veiktu pārbaudi, nomaiņu vai remontu.
3. Zāli ir grūti nopļaut.	Griezējierīce ir sliktā stāvoklī.	Sazinieties ar servisa centru, lai uzasinātu vai nomainītu griezējierīci.
4. Darba laikā rodas pār-mērīgs troksnis un/vai vibrācijas.	Izlodzījies griezējierīces stiprinājums vai griezējierīce ir bojāta.	Nekavējoties apturiet dzinēju un izņemiet dro- šības atslēgu.Sazinieties ar servisa centru, lai veiktu pārbau-di, nomaiņu vai remontu (par. 8.1).
5. Zems akumulatora dar-bības ilgums autonomā režīmā.	Smagi ekspluatācijas apstākļi ar palieli-nātu strāvas patēriņu.	Optimizējiet darba apstākļus (par. 7.2.1).
	Darba vajadzībām nepiemērots aku-mulators.	Izmantojiet otru akumulatoru vai akumulatoru ar lielāku kapacitāti (par. 13.2).
6. Ar akumulatoru lādētāju neizdodas uzlādēt aku-mulatoru.	Akumulators ir nepareizi uzstādīts aku-mulatoru lādētājā.	Pārbaudiet, vai savienojums ir pareizs (par. 7.2.3).
	Nepiemēroti vides apstākļi.	Veiciet uzlādēšanu vietā ar piemērotu tempe-ratūru (sk. akumulatora/akumulatoru lādētāja rokasgrāmatu).
	Netīri kontakti. Iztīriet kontaktus.
	Akumulatoru lādētājam netiek padota elektroenerģija.	Pārbaudiet, vai ir iesprausta kontaktdakša un vai elektrības tīkla rozetē ir spriegums.
	Bojāts akumulatoru lādētājs. Nomainiet, izmantojot originālo rezerves daļu.
		Ja problēma nepazūd, sk. akumulatora/akumu-latoru lādētāja rokasgrāmatu.

13. PIEDERUMI PÊC PASÛTÎJUMA

13.1 MULČEŠANAS KOMPLEKTS

Smalki sasmalcina zāli un atstāj to uz mauriņa, kā alternatīvu savākšanai maisā (gatavām mašīnām) (31. att.).

13.2 AKUMULATORI

Ir pieejami akumulatori ar dažadiem kapacitātes līmeņiem, kas paredzēti dažādām darba vajadzībām (att.32). Šai mašīnai apstiprināto akumulatoru saraksts ir atrodams tabulā "Tehniskie dati".

13.3 AKUMULATORU LÄDËTÄJS

Šo ierīci izmanto akumulatoru uzlādēšanai (att.33).

ИНДЕКС

1. ОПШТИ ИНФОРМАЦИИ ..... 1

LV • Sīs lietotāja rokasgrāmatas saturs un attēli ir veidoti tikai ST. S.p.A. un ir aizsargāti ar autortiesībām. Jebkāda dokumenta vai tā daļas prettiesiska kopēšana vai pārveide ir stingri aizliegta.
