ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CT7.3 LCRS BOWERS & WILKINS

εγκατάστασης .........22 Περιορισμένη εγγύηση....................24

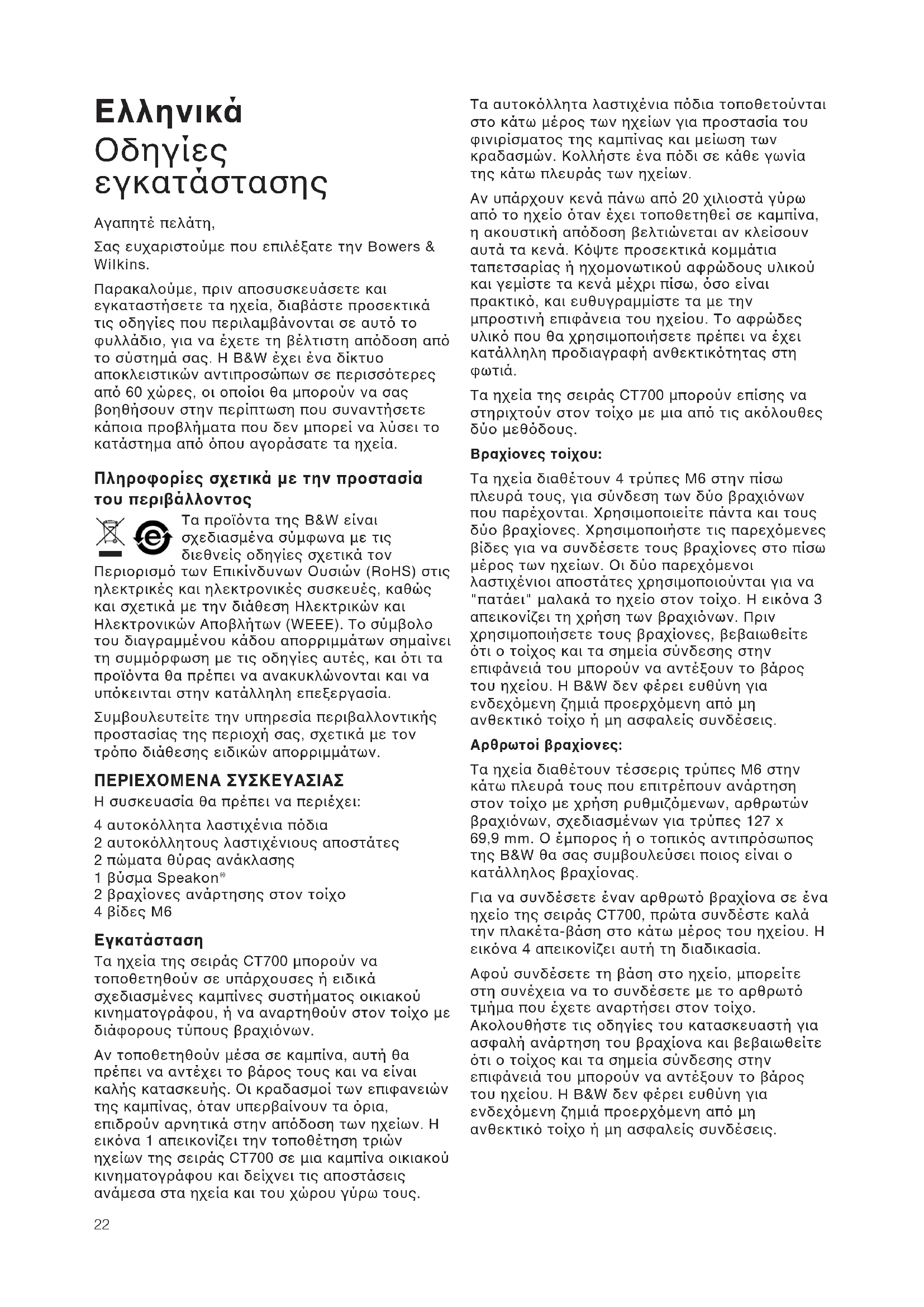

εγκατάστασης Αγαπητέ πελάτη, Σας ευχαριστούμε που επιλέξατε την Bowers & Wilkins. Παρακαλούμε, πριν αποσυσκευάσετε και εγκαταστήσετε τα ηχεία, διαβάστε προσεκτικά τις οδηγίες που περιλαμβάνονται σε αυτ το φυλλάδιο, για να έχετε τη βέλτιστη απδοση απ το σύστημά σας. Η B&W έχει ένα δίκτυο αποκλειστικών αντιπροσώπων σε περισστερες απ 60 χώρες, οι οποίοι θα μπορούν να σας βοηθήσουν στην περίπτωση που συναντήσετε κάποια προβλήματα που δεν μπορεί να λύσει το κατάστημα απ που αγοράσατε τα ηχεία. Πληροφορίες σχετικά με την προστασία του περιβάλλοντος Τα προϊντα της B&W είναι σχεδιασμένα σύμφωνα με τις διεθνείς οδηγίες σχετικά τον Περιορισμ των Επικίνδυνων Ουσιών (RoHS) στις ηλεκτρικές και ηλεκτρονικές συσκευές, καθώς και σχετικά με την διάθεση Ηλεκτρικών και Ηλεκτρονικών Αποβλήτων (WEEE). Το σύμβολο του διαγραμμένου κάδου απορριμμάτων σημαίνει τη συμμρφωση με τις οδηγίες αυτές, και τι τα προϊντα θα πρέπει να ανακυκλώνονται και να υπκεινται στην κατάλληλη επεξεργασία. Συμβουλευτείτε την υπηρεσία περιβαλλοντικής προστασίας της περιοχή σας, σχετικά με τον τρπο διάθεσης ειδικών απορριμμάτων. ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ Η συσκευασία θα πρέπει να περιέχει: 4 αυτοκλλητα λαστιχένια πδια 2 αυτοκλλητους λαστιχένιους αποστάτες 2 πώματα θύρας ανάκλασης 1 βύσμα Speakon

2 βραχίονες ανάρτησης στον τοίχο 4 βίδες M6 Εγκατάσταση Τα ηχεία της σειράς CT700 μπορούν να τοποθετηθούν σε υπάρχουσες ή ειδικά σχεδιασμένες καμπίνες συστήματος οικιακού κινηματογράφου, ή να αναρτηθούν στον τοίχο με διάφορους τύπους βραχινων. Αν τοποθετηθούν μέσα σε καμπίνα, αυτή θα πρέπει να αντέχει το βάρος τους και να είναι καλής κατασκευής. Οι κραδασμοί των επιφανειών της καμπίνας, ταν υπερβαίνουν τα ρια, επιδρούν αρνητικά στην απδοση των ηχείων. Η εικνα 1 απεικονίζει την τοποθέτηση τριών ηχείων της σειράς CT700 σε μια καμπίνα οικιακού κινηματογράφου και δείχνει τις αποστάσεις ανάμεσα στα ηχεία και του χώρου γύρω τους. Τα αυτοκλλητα λαστιχένια πδια τοποθετούνται στο κάτω μέρος των ηχείων για προστασία του φινιρίσματος της καμπίνας και μείωση των κραδασμών. Κολλήστε ένα πδι σε κάθε γωνία της κάτω πλευράς των ηχείων. Αν υπάρχουν κενά πάνω απ 20 χιλιοστά γύρω απ το ηχείο ταν έχει τοποθετηθεί σε καμπίνα, η ακουστική απδοση βελτιώνεται αν κλείσουν αυτά τα κενά. Κψτε προσεκτικά κομμάτια ταπετσαρίας ή ηχομονωτικού αφρώδους υλικού και γεμίστε τα κενά μέχρι πίσω, σο είναι πρακτικ, και ευθυγραμμίστε τα με την μπροστινή επιφάνεια του ηχείου. Το αφρώδες υλικ που θα χρησιμοποιήσετε πρέπει να έχει κατάλληλη προδιαγραφή ανθεκτικτητας στη

Τα ηχεία της σειράς CT700 μπορούν επίσης να στηριχτούν στον τοίχο με μια απ τις ακλουθες δύο μεθδους. Βραχίονες τοίχου: Τα ηχεία διαθέτουν 4 τρύπες Μ6 στην πίσω πλευρά τους, για σύνδεση των δύο βραχινων που παρέχονται. Χρησιμοποιείτε πάντα και τους δύο βραχίονες. Χρησιμοποιήστε τις παρεχμενες βίδες για να συνδέσετε τους βραχίονες στο πίσω μέρος των ηχείων. Οι δύο παρεχμενοι λαστιχένιοι αποστάτες χρησιμοποιούνται για να "πατάει" μαλακά το ηχείο στον τοίχο. Η εικνα 3 απεικονίζει τη χρήση των βραχινων. Πριν χρησιμοποιήσετε τους βραχίονες, βεβαιωθείτε τι ο τοίχος και τα σημεία σύνδεσης στην επιφάνειά του μπορούν να αντέξουν το βάρος του ηχείου. Η B&W δεν φέρει ευθύνη για ενδεχμενη ζημιά προερχμενη απ μη ανθεκτικ τοίχο ή μη ασφαλείς συνδέσεις. Αρθρωτοί βραχίονες: Τα ηχεία διαθέτουν τέσσερις τρύπες Μ6 στην κάτω πλευρά τους που επιτρέπουν ανάρτηση στον τοίχο με χρήση ρυθμιζμενων, αρθρωτών βραχινων, σχεδιασμένων για τρύπες 127 x 69,9 mm. Ο έμπορος ή ο τοπικς αντιπρσωπος της B&W θα σας συμβουλεύσει ποιος είναι ο κατάλληλος βραχίονας. Για να συνδέσετε έναν αρθρωτ βραχίονα σε ένα ηχείο της σειράς CT700, πρώτα συνδέστε καλά την πλακέτα-βάση στο κάτω μέρος του ηχείου. Η εικνα 4 απεικονίζει αυτή τη διαδικασία. Αφού συνδέσετε τη βάση στο ηχείο, μπορείτε στη συνέχεια να το συνδέσετε με το αρθρωτ τμήμα που έχετε αναρτήσει στον τοίχο. Ακολουθήστε τις οδηγίες του κατασκευαστή για ασφαλή ανάρτηση του βραχίονα και βεβαιωθείτε τι ο τοίχος και τα σημεία σύνδεσης στην επιφάνειά του μπορούν να αντέξουν το βάρος του ηχείου. Η B&W δεν φέρει ευθύνη για ενδεχμενη ζημιά προερχμενη απ μη ανθεκτικ τοίχο ή μη ασφαλείς συνδέσεις. 22Ανεξάρτητα απ τον τρπο εγκατάστασης, προσέξτε ταν σηκώνετε το ηχείο για να το τοποθετήσετε στη θέση του. Είναι ογκώδες και βαρύ, και καλ είναι να μετακινούν δύο άτομα. Τα μαύρα υφασμάτινα καλύμματα συνδέονται με μαγνήτες και μπορείτε να τα αφαιρέσετε, αν θέλετε. Προσέξτε να μην αγγίξετε τα μεγάφωνα ταν αφαιρείτε ή τοποθετείτε τα καλύμματα. Τοποθέτηση των ηχείων Αν χρησιμοποιηθούν τα CT700 σε σύστημα οικιακού κινηματογράφου ως τα εμπρσθια ηχεία, θα πρέπει να τοποθετηθούν δεξιά και αριστερά της οθνης, και πρέπει να απέχουν περίπου μισ μέτρο απ τα άκρα της ώστε η ηχητική εικνα να συνδυάζεται με την οπτική. Δείτε την εικνα 1 και 2. Αν χρησιμοποιήσετε ένα CT700 για το κεντρικ κανάλι του συστήματος, θα πρέπει να το τοποθετήσετε ακριβώς επάνω ή κάτω απ την οθνη. Αν έχετε ηχοδιαπερατή οθνη προβολής, το ηχείο θα πρέπει να τοποθετηθεί στο κέντρο, πίσω απ την οθνη. Για τα κανάλια surround ενς συστήματος οικιακού κινηματογράφου, τοποθετήστε τα CT700 πίσω και επάνω απ τις δύο πλευρές της θέσης ακρασης. Ελεύθερα μαγνητικά πεδία Τα μεγάφωνα των ηχείων παράγουν ελεύθερα μαγνητικά πεδία που ξεπερνούν τα ρια της καμπίνας. Γι' αυτ, καλ είναι να τοποθετήσετε τα ηχεία σε απσταση τουλάχιστον μισού μέτρου απ συσκευές και αντικείμενα που είναι ευαίσθητα στο μαγνητισμ (συμβατικές τηλεοράσεις, οθνες ηλ. υπολογιστών, δισκέτες, κασέτες ήχου, βιντεοκασέτες, πιστωτικές κάρτες κ.λπ.). Οι οθνες LCD και plasma δεν επηρεάζονται απ τα μαγνητικά πεδία.

Πριν κάνετε οποιαδήποτε σύνδεση θέστε λες τις συσκευές του συστήματος εκτς λειτουργίας και βγάλτε τις απ την πρίζα. Τα ηχεία CT700 έχουν στην πίσω πλευρά τους δύο ζεύγη ακροδεκτών τύπου "binding posts" και μία υποδοχή Neutrik

Speakon, για τη σύνδεση των καλωδίων. Οι ακροδέκτες προσφέρουν μία γρήγορη και εύκολη λύση για τη σύνδεση γυμνών καλωδίων, ενώ οι υποδοχές Speakon παρέχουν ένα πιο ασφαλή και αξιπιστο τρπο σύνδεσης. Για να συνδέσετε τα καλώδια στους απλούς ακροδέκτες (binding posts) συνδέστε το θετικ ακροδέκτη του ηχείου στον κκκινο ακροδέκτη του ενισχυτή, και τον αρνητικ ακροδέκτη του ηχείου στον μαύρο ακροδέκτη του ενισχυτή. Αν δεν τηρήσετε τη σωστή πολικτητα στις συνδέσεις, είναι πολύ πιθαν η ηχητική απεικνιση να μην είναι καλή και τα μπάσα να είναι περιορισμένα. Η Εικνα 5a δείχνει τη χρήση των απλών ακροδεκτών. Για να συνδέσετε τα καλώδια στις υποδοχές Speakon, αποσυναρμολογήστε το βύσμα Speakon, με τον τρπο που φαίνεται στην Εικνα 5a, συνδέστε το θετικ πλο του καλωδίου στον ακροδέκτη με την ένδειξη +1, και τον αρνητικ πλο στον ακροδέκτη με την ένδειξη –1. Αν δεν τηρήσετε τη σωστή πολικτητα στις συνδέσεις, είναι πολύ πιθαν η ηχητική απεικνιση να μην είναι καλή και τα μπάσα να είναι περιορισμένα. Συναρμολογήστε πάλι το βύσμα, τοποθετήστε το στην υποδοχή, και ασφαλίστε το στρέφοντας προς τη φορά των δεικτών του ρολογιού. Συμβουλευτείτε το κατάστημα απ που αγοράσατε τα ηχεία σχετικά με τα καλώδια που πρέπει να χρησιμοποιήσετε. Καλ είναι, η συνολική αντίσταση των καλωδίων να είναι χαμηλτερη απ τη μέγιστη τιμή που αναφέρεται στα τεχνικά χαρακτηριστικά. Χρησιμοποιήστε καλώδια χαμηλής επαγωγής για να αποφύγετε την μείωση των υψηλών συχνοτήτων. Ο τίτλος Neutrik

και τα ονματα των προϊντων της Neutrik

που αναφέρονται σε αυτ το φυλλάδιο είναι εμπορικά σήματα της Neutrik

Τελικές ρυθμίσεις Πριν κάνετε τις τελικές ρυθμίσεις ελέγξτε πάλι λες τις συνδέσεις του συστήματος και βεβαιωθείτε τι έχουν γίνει σωστά και είναι

Αν τα μπάσα μοιάζουν άνισα σε συχντητες, αυτ πιθαντατα οφείλεται στις αντηχήσεις του χώρου ακραση. Ακμα και μικρές αλλαγές στη θέση ακρασης μπορεί να έχουν σημαντικά αποτελέσματα το πώς αυτές οι αντηχήσεις επηρεάζουν τον ήχο. Δοκιμάστε να μετακινήσετε τη θέση ακρασης. Η παρουσία και η θέση ογκωδών επίπλων επηρεάζει επίσης την αντήχηση. Αν θέλετε να μειώσετε τον γκο των μπάσων, τοποθετήστε τα πώματα στις θύρες ανάκλασης των ηχείων, πως δείχνει η Εικνα 6. Α ο ήχος είναι υπερβολικά τραχύς, τοποθετήστε περισστερα μαλακά (απορροφητικά) έπιπλα στο χώρο ακρασης (για παράδειγμα μπορείτε να χρησιμοποιήσετε πιο χοντρές κουρτίνες). Αντίστοιχα, αν ο ήχος είναι μουντς, ελαττώστε τις απορροφητικές επιφάνειες στο χώρο. Ελέγξτε την ηχώ, χτυπώντας τα χέρια σας και ακούγοντας τις γρήγορες επαναλήψεις του ήχου. Αν το φαινμενο είναι έντονο, μπορείτε να το περιορίσετε τοποθετώντας στο χώρο ασύμμετρες επιφάνειες (π.χ. ράφια, βιβλιοθήκες κ.λπ.) και μεγάλα έπιπλα. Περίοδος προσαρμογής Η απδοση των ηχείων θα βελτιωθεί αισθητά κατά την αρχική περίοδο λειτουργίας τους. Εάν τα ηχεία ήταν αποθηκευμένα σε κρύο περιβάλλον, τα μονωτικά υλικά και τα συστήματα ανάρτησης των μεγαφώνων θα χρειαστούν κάποιο χρνο για να ανακτήσουν τις πραγματικές τους ιδιτητες. Ο χρνος που χρειάζεται κάθε ηχείο για να αποδώσει σύμφωνα με τις 23δυναττητές του εξαρτάται απ τις συνθήκες στις οποίες ήταν αποθηκευμένο και απ τον τρπο που χρησιμοποιείται. Η προσαρμογή των ηχείων στη θερμοκρασία του περιβάλλοντος μπορεί να χρειαστεί έως και μία εβδομάδα, ενώ τα μηχανικά του μέρη θέλουν γύρω στις 15 ώρες κανονικής χρήσης για να αποκτήσουν τα χαρακτηριστικά με τα οποία έχουν σχεδιαστεί. Ωστσο, έχουν αναφερθεί και μεγαλύτερες περίοδοι προσαρμογής (μέχρι και ένας μήνας), αλλά είναι πολύ πιθαν να έχουν σχέση με το χρνο που χρειάζεται ο ακροατής για να συνηθίσει το νέο ήχο, και χι με πραγματική αλλαγή στην απδοση των ηχείων. Τα ηχεία νέας τεχνολογίας πως τα CT700 αποδίδουν πολύ λεπτομερέστερο ήχο απ τι ενδεχομένως έχουν συνηθίσει κάποιοι ακροατές, και ίσως αυτ τα κάνει να ακούγονται στην αρχή λίγο έντονα και ίσως "σκληρά". Μετά απ κάποιο διάστημα, ο ήχος θα "απαλύνει" αλλά η διαύγειά του θα παραμείνει η ίδια. Φροντίδα των ηχείων Κανονικά, ο μνος καθαρισμς που απαιτεί το φινίρισμα των ηχείων είναι ένα ξεσκνισμα. Εάν θέλετε να χρησιμοποιήσετε κάποιο καθαριστικ με τη μορφή σπρέι, θα πρέπει πρώτα να αφαιρέσετε τα εμπρσθια προστατευτικά καλύμματα των ηχείων τραβώντας το ελαφρά απ τη καμπίνα. Ρίξτε το καθαριστικ στο πανί με το οποίο θα καθαρίσετε το ηχείο και χι κατευθείαν επάνω στην καμπίνα. Δοκιμάστε πρώτα το καθαριστικ σε μία μικρή επιφάνεια της καμπίνας. Μην χρησιμοποιείτε ισχυρά καθαριστικά, ή καθαριστικά με οξέα, άλατα ή αντιβακτηριδιακά στοιχεία. Μην χρησιμοποιείτε καθαριστικά στα μεγάφωνα. Το ύφασμα της προστατευτικής σήτας καθαρίζεται – αφού την αφαιρέσετε απ το ηχείο – με μία απλή βούρτσα ρούχων. Αποφύγετε να αγγίζετε τα μεγάφωνα και κυρίως το μεγάφωνο υψηλών συχνοτήτων (tweeter), γιατί μπορεί να προκληθεί ζημιά. Περιορισμένη

Το προϊν που αγοράσατε έχει σχεδιαστεί και κατασκευαστεί με τις υψηλτερες προδιαγραφές ποιτητας. Ωστσο, αν συναντήσετε το παραμικρ πρβλημα με τη λειτουργία του, η B&W Group Ltd. και οι αντιπρσωποί της σε λες τις χώρες σας παρέχουν εγγύηση για δωρεάν επισκευή (με την πιθαντητα κάποιων εξαιρέσεων) και αντικατάσταση εξαρτημάτων, σε λες τις χώρες που υπάρχει επίσημος αντιπρσωπος της B&W. Η περιορισμένη αυτή εγγύηση ισχύει για περίοδο πέντε ετών απ την ημερομηνία αγοράς του προϊντος, ή δύο ετών αν πρκειται για αυτοενισχυμενα ηχεία που περιλαμβάνουν ηλεκτρονικά εξαρτήματα. ,ροι της εγγύησης

1. Η εγγύηση καλύπτει μνο την επισκευή των

προϊντων. Δεν καλύπτει τα έξοδα αποστολής ή οποιαδήποτε άλλα έξοδα, ούτε και ενδεχμενους κινδύνους που μπορεί να προκύψουν απ την απεγκατάσταση, τη μεταφορά και την εγκατάσταση των προϊντων.

2. Η παρούσα εγγύηση ισχύει μνο για τον

αρχικ ιδιοκτήτη του προϊντος, και δεν μπορεί να μεταβιβαστεί.

3. Η παρούσα εγγύηση δεν ισχύει για

περιπτώσεις άλλες απ αυτές που περιλαμβάνουν ελαττωματικά υλικά ή/και ανθρώπινο σφάλμα κατά τη στιγμή της αγοράς του προϊντος. Η παρούσα εγγύηση δεν ισχύει στις εξής περιπτώσεις: a. Για ζημιές που προέκυψαν απ λανθασμένη εγκατάσταση, σύνδεση ή συσκευασία. b. Για ζημιές που προέκυψαν απ χρήση διαφορετική απ αυτή που περιγράφεται στο εγχειρίδιο οδηγιών, απ αμέλεια, μετατροπές, ή χρήση εξαρτημάτων που δεν είναι κατασκευασμένα ή εγκεκριμένα απ την B&W. c. Για ζημιές που οφείλονται σε ελαττωματικές ή ακατάλληλες τρίτες συσκευές. d. Για ζημιές που οφείλονται σε ατύχημα, κεραυν, νερ, φωτιά, υψηλές θερμοκρασίες, κοινωνικές αναταραχές, ή σε οποιαδήποτε άλλη αιτία που δεν σχετίζεται και δεν ελέγχεται απ την B&W. e. Για προϊντα των οποίων ο αριθμς σειράς έχει αλλάξει, διαγραφεί, αφαιρεθεί ή έχει γίνει δυσανάγνωστος. f. Αν έχουν γίνει επισκευές ή τροποποιήσεις απ μη εξουσιοδοτημένα πρσωπα (δηλαδή απ πρσωπα που δεν έχουν την επίσημη έγκριση της B&W για να εκτελέσουν τις άνω εργασίες).

4. Η παρούσα εγγύηση ισχύει συμπληρωματικά

σε οποιεσδήποτε εθνικές ή τοπικές νομικές υποχρεώσεις των πωλητών ή των εθνικών αντιπροσώπων, και δεν επηρεάζει τα νομικά δικαιώματα που έχετε ως πελάτης. Πώς να απαιτήσετε επισκευή στα πλαίσια της εγγύησης Αν το προϊν που αγοράσατε χρειαστεί επισκευή, ακολουθήστε την πιο κάτω διαδικασία:

1. Αν το προϊν χρησιμοποιείται στη χώρα που

αγοράστηκε, επικοινωνήστε με την αντιπροσωπεία της B&W ή με το κατάστημα απ που το αγοράσατε.

2. Αν το προϊν χρησιμοποιείται σε διαφορετική

χώρα απ αυτήν που αγοράστηκε, θα πρέπει να επικοινωνήσετε με την αντιπροσωπία της B&W στη χώρα αυτή, απ που και θα πληροφορηθείτε πού μπορεί να γίνει η επισκευή του προϊντος. Μπορείτε να τηλεφωνήσετε στα κεντρικά γραφεία της B&W, στο Ηνωμένο Βασίλειο (+44 1903 221 500), 24ή να επισκεφτείτε την ιστοσελίδα μας (www.bwspeakers.com), για να μάθετε τα στοιχεία των κατά τπους αντιπροσώπων της B&W. Για να επικυρώσετε την εγγύηση θα πρέπει να συμπληρώσετε το σχετικ φυλλάδιο και να το στείλετε στην αντιπροσωπεία της B&W, σφραγισμένο απ το κατάστημα απ που αγοράσατε το προϊν.
