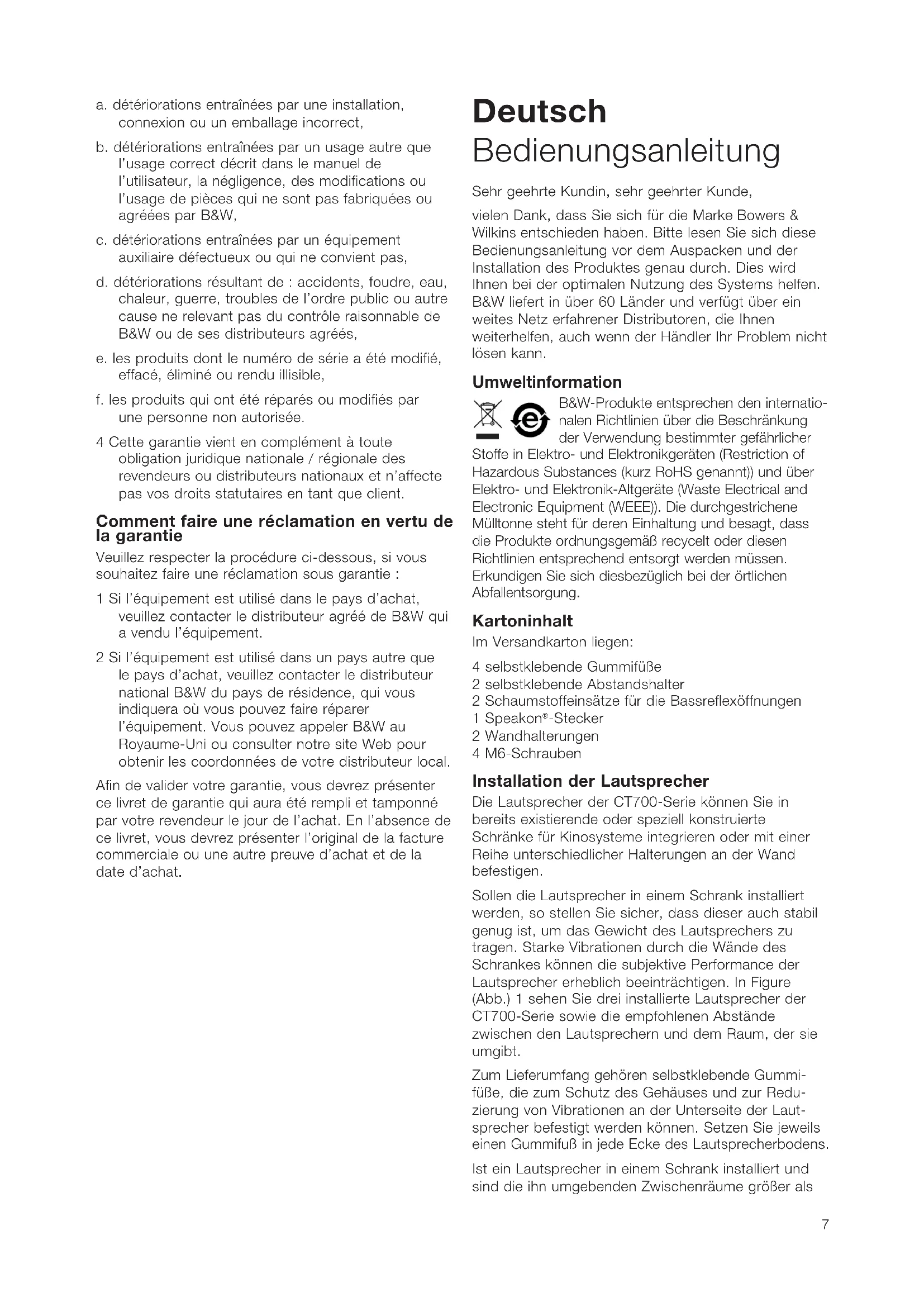

Deutsch Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für die Marke Bowers & Wilkins entschieden haben.itte lessen Sie sich diese Bedienungsanleitung vor dem Auspacken und der Installation des Produktes genau durch. Dies wird Ihnen bei der optimalen Nutzung des Systems herself. B&W liefert in über 60 Länder und verfügt über ein weites Netz erfahrrener Distributen, die Ihnen weiterhelfen, auch wenn der Handler Ihr Problem nicht losen kann.

Umweltinformation

B&W-Produkte entsprechen den internationaIen Richtlinien uber die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und uber Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht fur deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entsprechend entsorgt werden müssen. Erkundigen Sie sich diesbezüglich bei der örtlichen Abfallentsorgung.

Kartoninhalt

Im Versandkarton liegen:

4 selbstklebende GummifüBe
2 selbstklebende Abstandshalter
2 Schaumstoffeinsätze für die Bassreflexöffnungen

1 Speakon-Stecker
2 Wandhalterungen
4 M6-Schrauben

Installation der Laufsprecher

Die Laufsprecher der CT700-Serie konnen Sie in bereits existierende oder speziell konstruierte Schranke für Kinosysteme integrieren oder mit einer Reihe entsprechender Halterungen an der Wand befestigen.

Sollen die Laufsprecher in einem Schrank installiert werden, so stellen Sie sicher, dass dieser auch stabil genug ist, um das Gewicht des Laufsprechers zu tragen. Starke Vibrationen durch die Wände des Schrankes können die subjektive Performance der Laufsprecher erheblich beeinträchtigen. In Figure (Abb.) 1 sehen Sie drei installierte Laufsprecher der CT700-Serie sowie die empfohlenen Abstände zwischen den Laufsprechem und dem Raum, der sie umgibt.

Zum Lieferung gehören selbstklebende GummifüBe, die zum Schutz des Gehäuses und zur Reduzierung von Vibrationen an der Unterseite der Lautsprecher befestigt werden können. Setzen Sie jeweils einen Gummifuß in jeder Ecke des Lautsprecherbodens.

Ist ein Laufsprecher in einem Schrank installiert und sind die ihm umgebenden Zwischenräume länger als

20 mm, so{lssst sich die akustische Performance durch Fullen der Zwischenräume verbessern. Nutzen Sie dazu sorgfaltig ausgeschnittene Polster oder Akustikschaum. Verwenden Sie nur Schaumstoff, bei dem eine entsprechende Brandsicherheit gewährleistet ist.

Die Laufsprecher der CT700-Serie konnen auch an der Wand montiert werden. Dabei haben Sie folgende Moglichkeiten:

Wandhalterungen:

An der Lautsprecherrückseite befinden sich 4 M6-Gewindebohrungen, an denen die beiden zum Lieferumfang gehorenden Wandhalterungen befestigt werden konnen. Verwenden Sie stets beide Halterungen. Nutzen Sie die vier beiliegenden M6-Schrauben, um die Halterungen an der Lautsprecherrückseite zu befestigen. Figure (Abb.) 3 konnen Sie entnehmen, wie die Wandhalterungen einzusetzen sind. Stellen Sie vor dem Anbringen der Wandhalterungen Sicher, dass die Wand und die Befestigungsmaterialien stabil genug sind, um das Gewicht des Lautsprechers zu tragen. B&W haftet nicht fur Schaden, die durch Schwachpunkte in der Wand und/oder bei der Befestigung entstehen.

Wandhalterungen mit Kugelgelenk:

An der Laufsprecherunterseite befinden sich 4 M6-Gewindebohrungen, an denen einstellbare Wandhalterungen mit Kugelgelenk (ausgelegt auf einen Lochabstand von 127 × 69.9 ~mm befestigt werden können. Ihr autorisierter B&W-Fachhändler berät Sie bisher bezüglich passender Wandhalterungen.

Möchten Sie zur Montage eines Laufsprechers der CT700-Serie eine Wandhalterung mit Kugelgelenk nutzen, so befestigen Sie zunachst die Montageplatte an der Laufsprecherunterseite. Siehe Figure (Abb.) 4.

Ist die Montageplatte am Laufsprecher befestigt, kann die Einheit mit der an der Wand befestigten Komponente mit Kugelkopf verbunden werden. Stellen Sie sicher, dass die Halterung entsprechend den Herstellerhinweisen an der Wand befestigt wird und dass die Wand und die Befestigungsmaterialien stabil genug sind, um das Gewicht des Laufsprechers zu tragen. B&W haftet nicht für Schäden, die durch Schwachpunkte in der Wand und/oder bei der Befestigung entstehen.

Für welche Art der Installation Sie sich auch entscheiden: Seien Sie vorsichtig, wenn Sie die Lautspricher in Position bringen. Sie sind sperrig und schwer und sollenn am besten von zwei Personen gehoben werden.

Die Schwarzen Stoffabdeckungen werden über Magnete befestigt und konnen gegebenenfalls abgenommen werden. Berühren Sie beim Aufsetzen oder Abnehmen der Abdeckungen auf keinen Fall die Chassis.

Positionierung der Laufsprecher

Werden die Lautsprecher der CT700-Serie für die Frontkanäle eines Kinosystems genutzt, so platzieren Sie sie in der horizontalen Mittellinie links und rechts vom Bildschirm. Der Abstand der Lautsprecher zu den

Seiten des Bildschirms sollte ungebung 0,5 m betragen, um das Klangbild optimal an das visuelle Bild anzupassen. Siehe Figures (Abb.) 1 und 2.

Wird ein Lautsprecher der CT700-Serie als Centerlautsprecher in einer Kinoanwendung eingesetzt, sollenn Sieihn mittig entweder direkt auf oder unter dem Bildschirm platzieren. Bei einer akustisch transparenten Leinwand ist der Centerlautsprecher mittig hinter der Leinwand zu positionieren.

Bei Einsatz als Surroundlautsprecher in einem Kinosystem sind die CT700-Lautsprecher über und an jeder Seite oder hinter der Hörposition zu platzieren.

Magnetische Streufelder

Die Laufsprecherchassis erzeugen ein magnetisches Streufeld, das über die Gehäusegrenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (CRT-Fernsehgeräten, Computerbildschirmen, Discs, Audiound Videobändern, Scheckkarten usw.) und Laufsprecher zu bewahren. LCD- und Plasmabildschirme werden von magnetischen Streufeldern nicht beeinflusst.

Anschlieben der Laufsprecher

Schalten Sie vor dem Anschlieben alle Gerät ab.

Die Laufsprecher der CT700-Serie besitzen an der Rückseite ein Paar Schraubklemen und einen Neutrik®-Speakon®-Anschluss. Über die Schraubklemen kann die Verbindung schnell und einfach über abisolierte Kabel hergestellt werden, während der Speakon®-Anschluss eine sichere und zuverlassicte Anschlussart darstellt.

Um die Laufsprecher über die Schraubklemmen anzuschreiben, verbinden Sie das positive Kabel mit der roten Schraubklemme und das negative Kabel mit der schwarzen Schraubklemme (siehe Figure (Abb.) 5a). Erfolgtd der Anschluss nicht korrekt, so kann dies zu einem schlechten Klangbild und Bassverlusten führen.

Um die Laufsprecher über die Speakon-Buchse anzuschlieBen, müssen Sie den Speakon-Stecker wie in Figure (Abb.) 5b dargestellt auseinandernehmen und das positive Kabel an +1 und das negative Kabel an -1 anschlieBen. Erfolgdt der An Schluss nicht correkt, so kann dies zu einem schlechten Klangbild und Bassverlusten führen. Ist der Stecker wieder zusammengebaut, so kann er in die Buchse gesteckt und durch Drehen im Uhrzeigersinn befestigt werden.

Neutrik und die Name von Neutrik-Produkten werden hierin als Waren- und/oder als Servicezeichen von Neutrik genutzt.

Feinabstimmung

Vergewissern Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

Steht das Bassniveau nicht im Einklang mit der Frequenz, so ist dies auf starke Resonanzen im Raum zurückzuführen. Selfbst kleinste Änderungen bei der Laatsprecherpositionierung bzw. in der Hörposition konnen eine erhebliche Wirkung auf die wahrgenom-

mene Klangqualität haben. So ändert sich die Klangqualität beispiselsweise, wenn Sie die Hörposition verändern oder die Laatsprecher an eine andere Wand gestellt werden. Auch das Vorhandensein großer Möbelstücke und deren Position konnen erhebliche Auswirkungen haben. Mochten Sie das Bassniveau generell reduzieren, setzen Sie die Schaumstoffeinsätze in die Bassreflexöffnungen der Laatsprecher (siehe Figure (Abb.) 6).

Ist der Klang zu schrill, hilft die Verwendung weicher Einrichtungsgegenstände (wie z.B. schwerer Vorhänge). Umgekehrt sollte man bei dumpfem, lebsem Klang die Verwendung solcher Einrichtungsgegenstände auf ein Minimum reduzieren.

In einigen Räumen treten Flatterechos - also Echos, die zwischen parallelen Wänden mehrfach hin und her reflektiert werden - auf. Flatterechos konnen den Klang der Laatsprecher im Raum verfarben. Prüfen Sie den Raum auf Mehrfachechos, indem sie sich in die Mitte des Raumes stellen und in die Höhe klatschen. Flatterechos konnen durch unregelmäßige Gegenstände oder nicht-reflektierende Oberflächen, Regale, Bilder usw. an einer der parallelen Wände reduziert werden.

Einlaufphase

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Laufsprechers. Werde er in einer kühlen Umgebung gelagert, so wird es einige Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Laufsprecher besteht, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager- und Einsatzbedingungen. Grundsatzlich kann man sagen, dass es eine Woche dauert, bis sich die Laufsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die Mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Jedoch ist uns schon von längeren Einlaufphasen (bis zu einem Monat) berichtet worden. Man kann aber davon ausgehen, dass dieser Eindruck erher mit dem Hörer zu tun hat, der aufgrund der hochwertigen Klangqualität dieser Laufsprecher jetzt Details wahrnimmt, die vorher nicht zu horen waren. Der Klang mag ihm zunachst vielleicht etwas hart erschieren. Aber nach geraumer Zeit wird er weicher, ohne damit an Klarheit und Detaintreue zu verlieren.

Pflege

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol- oder sonstigen Reinigers entfernen Sie zunachst vorsichtig die Abdeckung vom Gehäuse. Sprühen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Testen Sie es zunachst an einer kleinen, unauffälligen Stelle, da eine Reinigungsk Produkte die Oberfläche beschädigten können. Verwenden Sie keine aggressiven Produkte und auch nicht solche, die säure- oder alkalihaltig oder antibakteriell sind. Verwenden Sie für

die Chassis keine Reinigungsmittel. Der Stoff kann nach dem Entfernen der Abdeckung mit einer normalen Kleiderbürste gereinigt werden. Vermeiden Sie es, die Laufsprecherchassis zu berühren, da dies, vor allem beim Hochtöner, zu Beschädigungen führen kann.

Garantie

Dieses Produkt wurde nach den hochsten Qualitätsstandards entwickelt und hergestellt. Soltte Dennoch der unwahrscheinliche Fall eintreten, dass Sie als Kunde Grund zur Reklamation haben, werden die B&W Group Ltd. und ihre nationalen Vertriebsorganisationen das fehlerhafte Produkt ohne Berechnung der Arbeits- und Materialkosten (abgesehen von einigen Ausnahmen) in jeder Land, in dem eine offizielle B&W-Vertriebsorganisation vertreten ist, reparieren.

Die Garantiezeit beträgt fünf Jahre ab Kaufdatum bzw. zwei Jahre auf Aktivlautsprecher und elektronische Bauteile. Beachten Sie auch die Garantiebedingungen der B&W Group Germany GmbH.

Garantiebedingungen

1. Die Garantie ist auf die Reparatur der Geräte beschränkt. Weder der Transport noch sonstige Kosten, noch das Risiko des Ausbau, des Transports und der Installation der Produkte wird von dieser Garantie abgedeckt.
2. These Garantie gilt nur für Fabrikations- und/oder Materialfehler, die bereits zum Zeitpunkt des Kaufs vorlagen und nicht:
   a. bei Schaden durch unfachmännische Installation, falsches Anschlieben oder unsachgemäßes Verpacken,
   b. bei Schaden, die auf einen nicht in der Bedienungsanleitung genommen Einsatzzweck, auf Fahrlichkeit, Modifikationen oder die Verwendung von Teilen darüberzufahren sind, die nicht von B&W hergestellt bzw. zugelassen wurden,
   c. bei Schaden durch defekte oder ungeeignete Zusatzgeräte,
   d. bei Schäden durch Unfälle, Blitzschlag, Wasser, Feuer, Hitze, Krieg, öffentliche Unruhen oder sonstige Ereignisse, die nicht der Kontrolle von B&W und seinen Vertriebsorganisationen unterliegen,
   e. für Produkte, deren Seriennnummern geändert, gelöscht, entfernt oder unleserlich gemacht wurden,
   f. wenn Reparaturen oder Modifikationen von einem Nichtfachmann durchgeführt wurden.
3. These Garantie ergänzt die nationalen/regionalen gesetzlichen Verpflichtungen der Handler bzw. der nationalen Vertriebsorganisationen und schrankt in keiner Weise die gesetzlichen Rechte, die Sie als Kunde haben, ein.

Inanspruchnahme von Garantieleistungen

Sollten Sie unseren Service in Anspruch behmen,müssen,gehen Sieitte folgendermaBen vor:

1. Befindet sich das Gerät in dem Land, in dem Sie geskauf haben, setzen Sie sich mit ihrem autorisierten B&W-Fachhändler in Verbindung.
2. Befindet sich das Gerät außerhalb des Landes, in dem Sie es gekauft haben, wenden Sie sichitte an die nationale B&W-Vertriebsorganisation des Landes, in dem Sie liveben. Diese wird Ihnen Auskunft darüber geben, wo Sie das Gerät reparieren halten konnen. Die Adresse der fur das jeweilige Land zuständigen Vertriebsorganisation erhalten Sie bei B&W in Großbritannien oder über unsere Webseite.

Garantieleistungen werden nur nach Vorlage des Garantie-Booklets (vollständig ausgefüllt und mit dem Handlerstempel und dem Kaufdatum versehen) erbracht. Alternativ können Sie die Originalrechnung oder einen anderen, mit Kaufdatum versehenen Beleg einreichen, der Sie als Eigentümer des Gerätes ausweist.
