MODE D'EMPLOI CT7.3 LCRS BOWERS & WILKINS
Manuel d'utilisation.....4
Garantie limitee.6
Deutsch

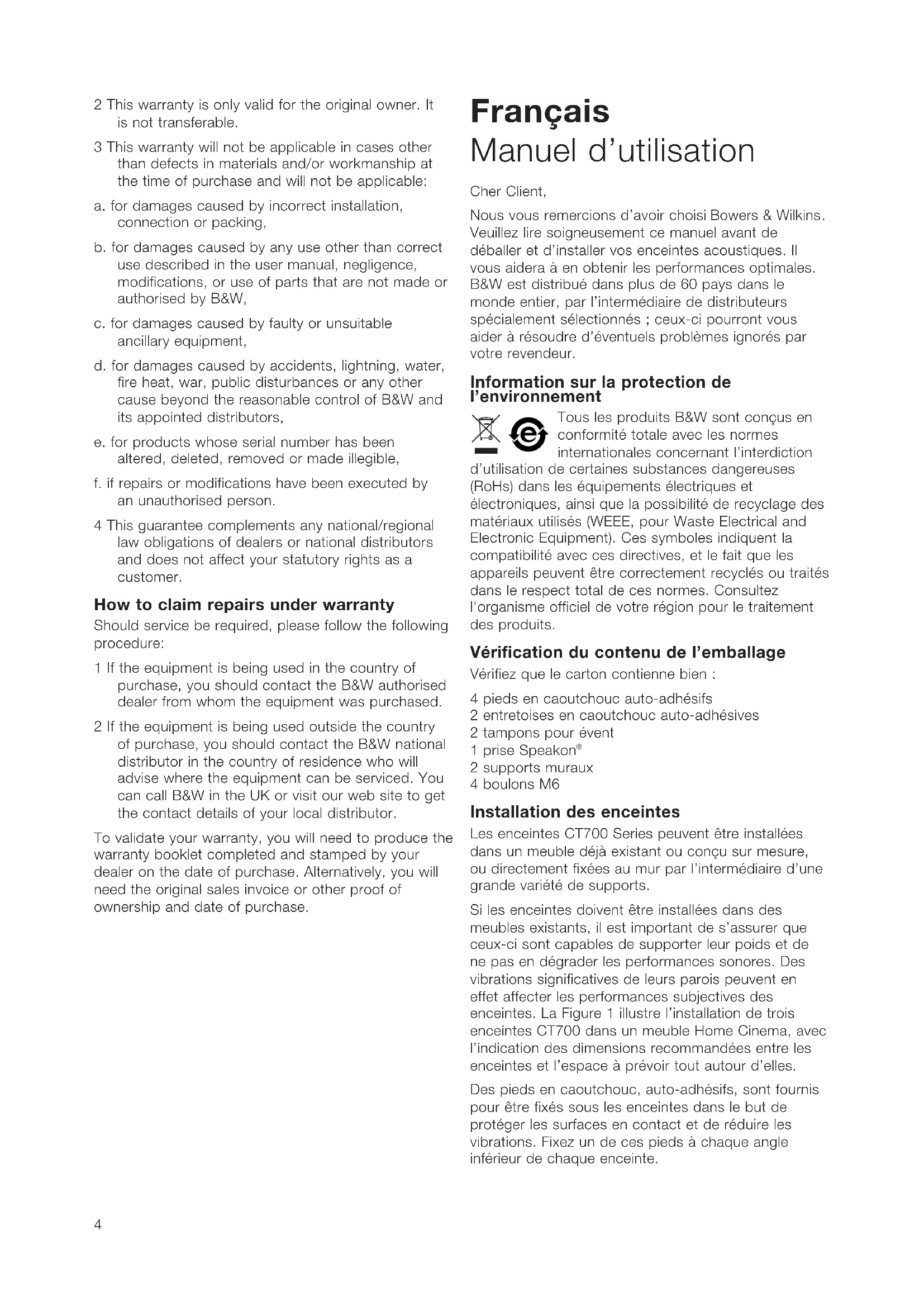

François Manuel d'utilisation
Cher Client,
Nous vous remercions d'avoir choisi Bowers & Wilkins. Veuillez litre soigneusement ce manuel avant de déballer et d'installer vos enceintes acoustiques. Il vous aidera à enutenir les performances optimes. B&W est distribué dans plus de 60 pays dans le monde entier, par l'intémedinaire de distributeurs spécialement sélectionnés ; ceux-ci pourront vous aider à résoudre d'eventuels problèmes ignorés par votre revendeur.
Information sur la protection de l'environnement
Tous les produits B&W sont conçus en conformité totale avec les normes internationales concernant l'interdiction d'utilisation de certaines substances dangereuses (RoHs) dans les équipements électriques et Electroniques, ainsi que la possibilité de recyclage des matériaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Ces symboles indiquent la compatibilité avec ces directives, et le fait que les apparciels peuvent être correctement recyclés ou traités dans le respect total de ces normes. Consultez l'organisme officiel de votre région pour le traitement des produits.
Vérification du contenu de l'emballage
Vérifiez que le carton contienne bien :
4 pieds en caoutchouc auto-adhésifs
2 entreoies en caoutchouc auto-adhesives
2 tampons pour évent
1 prise Speakon
2 supports muraux
4 boulons M6
Installation des enceintes
Les enceintes CT700 Series peuvent être installées dans un meuble déjà existant ou concu sur mesure, ou directement fixées au mur par l'intermédiaire d'une grande variété de supports.
Si les enceintes doivent être installées dans des meubles existants, il est important de s'assurer que ceux-ci sont capables de supporter leur poids et de ne pas en dégrader les performances sonores. Des vibrations significatives de leurs parois peuvent en effet affercer les performances subjectives des enceintes. La Figure 1 illustrate l'installation de trois enceintes CT700 dans un meuble Home Cinema, avec l'indication des dimensions recommandées entre les enceintes et l'espace à prévoir tout autour d'elles.
Des pieds en caoutchouc, auto-adhesifs, sont fournis pour etre fixes sous les enceintes dans le but de proteger les surfaces en contact et de réduire les vibrations. Fixez un de ces pieds à chaque angle inférieur de chaque enceinte.
Si des espaces supérieurs à environ 20 mm restent libres autour d'une enceinte lorsqu'elle a été installée dans le meuble, de更好地 performances acoustiques seront obtenues en replissant ces espaces. Pour ce faire, découvert soigneusement des morceaux de tissu épais (tissu d'ameublement) ou d'amortissant acoustique, et replisssez les espaces restants le plus profondement possible, jusqu'à la surface affleurant le baffle avant des enceintes. N'utilise que des matérielles répondant parfaitement aux normes anti-incendie.
Les enceintes CT700 peuvent également être directement fixées au mur selon les deux méthodes suivantes.
Supports muraux :
Les enceintes possèdent quatre inserts filetés M6 sur leur face arrrière, pour fixation sur les deux supports muraux fournis. Toutjours utiliser les deux supports ensemble. Utilisez les boulons M6 fournis pour fixer les supports à l'arrière de l'enceinte. Les deux entreprises en caoutchouc auto-adhesives fournies peuvent être utilisées pour caler parfaitement l'enceinte contre le mur. La Figure 3 illustrate l'utilisation correcte de ces supports muraux. Avant que d'utiliser ces supports, assurez-vous bien que leur fixation sur le mur, et la structure de celui-ci sont capables de supporter le poids de l'enceinte. B&W ne pourrait accepter la moindre réclamation suite à des dommages résultat d'un début de fixation ou du mur support.
Supports à rotule :
Les enceintes possèdent également quatre inserts filétés M6 sur leur base inférieure, qui permettront de les fixer au mur en utilisant un support spécial orientable à rotule, consçu pour des trous de fixation de 127 × 69.9 mm. Vote revendeur/agree ou distributeur local B&W vous donna r toutes les indications nécessaires pour lechioix d'un tel support orientable parfaitement adapté.
Pour utiliser un tel support avec une enceinte CT700 Series, commencez par fixer soigneusement la base de ce support sous l'enceinte. La Figure 4 illustrée cette étapé du montage.
Une fois la base du support soigneusement fixée à l'enceinte, l'ensemble peut être relié à la rotule fixée sur le mur. Assurez-vous que les instructions du fabricant du support à rotule, quant à sa fixation correcte sur le mur, ont été parfaitement respectées, et que cette fixation tout comme la structure du mur sont capables de supporter le poids de l'enceinte. B&W ne pourrait accepter la moindre réclamation suite à des dommages résultat d'un début de fixation ou du mur support.
Quel que soit le type d'installation choisi, prenez toutes les précautions requises lorsque vous orienterez l'enceinte dans sa position définitive. Compte tenu de sa taille et de son poids, nous vous recommendons vivement d'effectuer cette opération avec deux personnes travaillant ensemble.
Les grilles frontales en tissu noir sont maintainues en
place par des aimants, et peuvent ainsi être aisément oétées, si désiré. Prenez soit de ne pas toucher les membranes des haut-parleurs quand vous enlevez ou remettez en place ces grilles frontales.
Choix de la position des enceintes
Les enceintes CT700 Series utilisées pour les deux canaux lateraux avant doivent être positionnées de part et d'autre de l'écran de projection, sur la même ligne horizontale. Elles doivent être éloignées d'environ 0,5 mètre des bords de l'écran afin de conserver un bon rapport vis-à-vis de la taille de l'image. Voir Figures 1 et 2.
Les enceintes CT700 Series utilisées à l'avant dans un système Home Cinema doivent être positionnées de la manière la plus centrale possible par rapport à l'image, ou le plus pres possible du bord supérieur ou du bord inférieur de l'écran. Avec un écran de projection transparent acoustiquement, l'enceinte centrale avant doit être positionnée exactement au centre de celui-ci, derrière la surface de projection.
Les enceintes CT700 Series utilisées pour les canaux Surround arrière doivent être positionnées en hauteur, soit derrière, soit sur les côtes des spectateurs.
Champs magnétiques
Les haut-parleurs à l'intérieur de l'enceinte générent des champes magnétiques qui peuvent s'étendre au-delà du coffret de l'enceinte. Nous vous recommendons donc de tener éloignés d'au moins 50 centimètres des enceintes les apparèils sensibles à ces champes magnétiques (televisions et moniteurs informatiques à tube cathodique CRT, cassettes et bandes magnétiques audio et video, cartes magnétiques, etc.). Les écrons de type plasma et LCD ne sont pas affectés par ces champes magnétiques.
Branchements
Tous les branchements doivent être effectués les apparèils étant tous étenteints.
Les enceintes CT700 Series possèdent une paire de bornes de branchement, plus une prise Neutrik® Speakon®, sur leur face arrière. Les bornes vissantes constituent une méthode simple et rapide de branchement, même avec du fil dénudé, alors que la prise Speakon® garantit une liaison électrique plus fiable et moins sécurisée.
Si vous utilisez les bornes vissantes, reliez le cable positif a la borne de couleur rouge, et le cable negatif a la borne de couleur noire. Une inversion de cette polarite peut se traduire par une mauvaise image stereo et une perte de grave. La Figure 5a illustre l'utilisation correcte des bornes vissantes.
Si vous utiliser l'option de la prise Speakon, désassembler la prise Speakon comme illustré à la Figure 5b. Branchez le cable positif sur la broche repérée +1, et le cable négatif sur la borne repérée -1. Une inversion de cette polarité peut se traduire par une mauvaise image stéreo et une perte de grave. Une fois la prise réassemblée, elle peut être enchée dans la prise de l'enceinte, puis verrouillée en la tournant dans le sens des aiguilles d'une montre.
Demandez conseil à votre revendeur pour lechioix du cable utilisé. L'impédance totale de charge ne doit jamais être inférieure au minimum recommendé dans les specifications, et le cable doit partager une faible inductance, afin d'éviter toute attenuation des fréquences aiguées.
Neutrik et les produits portant le nom ou la reférence Neutrik sont des marques déposées de Neutrik.
Réglage fin
Avant de proceder à ces réglages, vérifie que tous les branchements sont correctement effectués, dans toute l'installation, et fermement sécurisés.
Si les basses semblent déséquilibrées en fonction de leur fréquence, cela est certainement dû à des résonances parasites de la piece d'écoute. De très légères modifications de la position d'écoute peuvent alors avoir une grande influence sur la manière dont ces résonances affectent la perception du son. Essayez donc de déplacer la position d'écoute. La présence et la position de meubles de taille importante peuvent également avoir une influence sur ces résonances. Si vous désirez tout de même réduire sensiblement le niveau du grave de manière permanente, utilisez les tampons fournis pour boucher les évents de décompression des enceintes, comme illustré sur la Figure 6.
Si le son parait trop brillant, ajoutez des meubles ou éléments amortissants dans la piece (par exemple, des tapis plus nombreux ou écais). Inversement, réduisez l'influence de tels éléments si le son semble trop sourd ou étant.
Certaines salles souffrent d'un phénomène de « rebond » dessons, sorted'écho du au renvoi du son entre des murs paralleles. Ces échos (« flutter», en angiels) peuvent colorer le son de manière importante. Une réverbération trop importante peut être détectée en se tenant au centre de la pierce et en tapant dans ses mains. Un tel défaut peut être eliminé en multipliant les surfaces de formes irrégulières dans la pierce, avec, par exemple, une ou plusieurs bibliothèques ou des meubles de taille plus importante, ainsi que des tableaux ou tapisseries fixés sur les murs.
Assurez-vous que les enceintes sont fermement posées sur le sol. Utilisez les pointes pour transpercer la moquette si nécessaire, et réglez-les parfaitement pour compenser parfaitement toute inégalité du sol.
Période de rodage
Les performances d'une enceinte acoustique se modifie subtilement pendant une période de rodage initiale. Si l'enceinte a ete stockee dans un environnement de faible temperature, ses composants amortissants et les suspensions des haut-parleurs vont demander un peu de temps avant de retrouver leurs qualites mecaniques optimes. De plus, ces suspensions sont egalement se « liberer » pendant les premières heures d'utilisation. Ce temps de rodage est variable, suivant la temperature de stockage et la maniere dont vous utilisez les enceintes. En moyenne, comptez un week-end pour que les effets de la temperature se stabilisent, et une quinzaine d'heures
d'utilisation normale pour que tous les composants mécaniques atteignent le fonctionnement parfait correspondant à leur conception mécanique.
Cependant, des périodes plus longues (jusqu'à un mois) ont été relevées, mais il semble que cela soit dû un peu à cause du rodgage des enceintes, et beaucoup parce que l'auditeur doit se familiariser avec le nouveau son! C'est particulièrement le cas ici, avec des enceintes extrémement définies, capables de reproductive un niveau de détail exceptionnellement elevé, plus que ce a quoi s'attendait l'auditeur; simplement, au début, ce son peut sembler un tout petit peu « projeté » en avant et brillant. À la fin de la période de rodgage, le son semblera plus neutre, sans ne rien perdre pour autant de ses qualités en terme de transparence et de sens du détail.
Entretien
Le corps même de l'enceinte ne nécessite qu'un dépoussierage régulier. Si vous souhaitez utiliser un nettoyant particulier, par aérosol notamment, retirez la grille frontale en tirant doucement dessus. Pulvériser le produit nettoyant sur un chiffon, jamais directement sur l'enceinte. Faites d'abord un essai sur une petite surface peu visible, car certains produits nettoyants peuvent endommager les surfaces. Évitez systématiquement les produits abrasifs, ou contenant de l'acide, de l'alcali ou des agents anti-bacteriens. N'utilisez absolument aucun produit nettoyant sur les haut-parleurs. La grille frontale peut être nettoyée simplement avec une Brosse à habit, après l'avoir détachée de l'enceinte. Évitez de toucher les hautparleurs, et tout spécialement le tweeteter, sous peine de dommage irréversible.
Garantie limitée
Ce produit a ete concu et fabrique en vertu des normes de qualite les plus rigoureuses. Toutefois, en cas de probleme, B&W Group Ltd. et ses distributeurs nationaux garantissent une main d'oeuvre (exclusions possibles) et des pieces de rechange gratuite dans tout pays desservi par un distributeur agreé de B&W.
Cette garantie limitee est valide pour une periode de cinq ans a compter de la date d'achat ou une periode de deux ans pour les composants electroniques, y compris les haut-parleurs amplifiés.
Conditions
1 La garantie est limitée à la réparation de l'équipement. Les frais de transport ou autres, les risques associés à l'enlèvement, au transport et à l'installation des produits ne sont pas couverts par cette garantie.
2 La garantie est exclusivement réservée au propriété d'origine et ne peut pas'être transférée.
3 Cette garantie ne s'applique qu'aux produits faisant l'objet de vices de matériel et/ou de construction au moment de l'achat et ne sera pas applicable dans les cas suivants :
a. déteriorations entrainées par une installation, connexion ou un emballage incorrect,
b. déteriorations entrainées par un usage autre que l'usage correct décrit dans le manuel de l'utilisateur, la néligence, des modifications ou l'usage de pieces qui ne sont pas fabriquées ou agréées par B&W,
c. déteriorations entrainées par un équipement auxiliaire défectueux ou qui ne convient pas,
d. déteriorations resultant de: accidents, foudre, eau, chaleur, guerre, troubles de l'ordre public ou autre cause ne relevant pas du contrôle raisonnable de B&W ou de ses distributeurs agreés,
e. les produits dont le numero de série a ete modifie, efface, elimine ou rendu illisible,
f. les produits qui ont eté réparés ou modifiés par une personne non autorisée.
4 Cette garantie vient en complément à toute obligation juridique nationale / régionale des revendeurs ou distributeurs nationaux et n'affete pas vos droits statutaires en tant que client.
Comment faire une réclamation en vertu de la garantie
Veuillez respecter la procEDURE ci-dessous, si vous souhaitez faire une réclamation sous garantie :
1 Si I'équipement est utilisé dans le pays d'achat, veuillez contacter le distributeur/agree de B&W qui a vendu I'équipement.
2 Si l'equipement est utilisé dans un pays autre que le pays d'achat, veuillez contacter le distributeur national B&W du pays de residence, qui vous indiquera où vous pouvez faire réparer l'equipement. Vous pouze appeler B&W au Royaume-Uni ou consulter notre site Web pour obtenir les coordonnées de votre distributeur local.
Afin deVerifier votre garantie, vous devrezprésenter ce livre de garantie qui aura ete rempli et tamponne par voitre revendeur le jour de I'achat. En I'absence de ce livre, vous devrez presenter I'original de la facture commerciale ou une autre preuve d'achat et de la date d'achat.
