MANUALE UTENTE CT7.3 LCRS BOWERS & WILKINS

Manuale di istruzioni ...16

Garanzia limitata 18

Nederlandsls

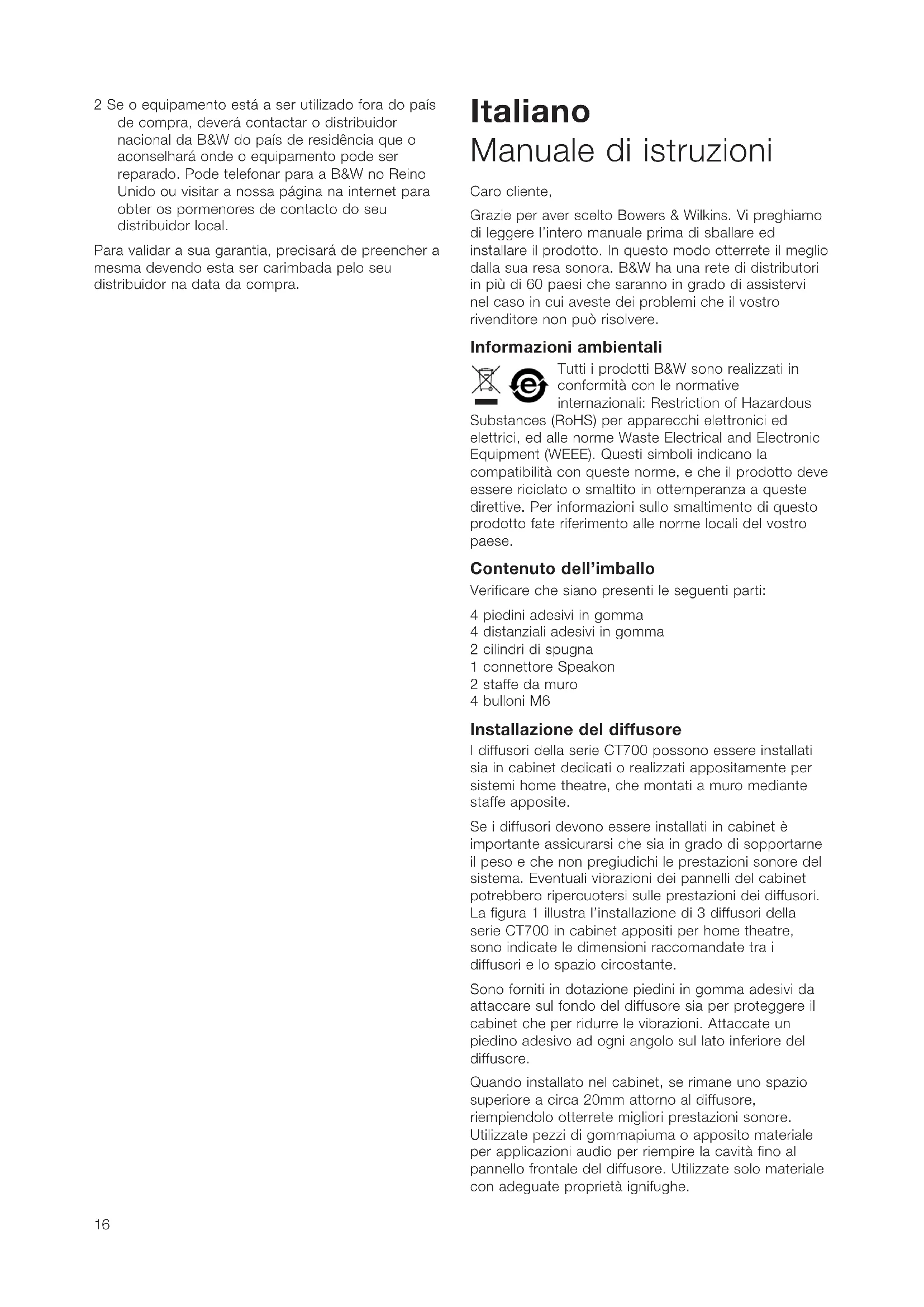

Italiano Manuale di istruzioni

Caro clientele,

Grazie per aver scelto Bowers & Wilkins. Vi preghiamo di leggere l'intero manuale prima di sballare ed installare il prodotto. In quello modo otterrete il meglio dalla sua resa sonora. B&W ha una rete di distributori in più di 60 paesi che saranno in grado di assistervi nel caso in cui aveste dei problemi che il vostro rivenditore non può risolverve.

Informazioni ambientali

Tutti i prodotti B&W sono realizzati in conformità con le normative internazionali: Restriction of Hazardous

Substances (RoHS) per apparetti elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Questi significativi includono la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive. Per informazioni sullo smaltimento di quello prodotto fate riferimento alle norme locali del vostro paese.

Contenuto dell'imballo

Verificare che siano presenti le seguenti parti:

4 piedini adesivi in gomma
4 distanziali adesivi in gomma
2 cilindri di spugna
1 connettore Speakon
2 staffe da muro
4 bulloni M6

Installazione del diffusore

I diffusori della serie CT700 sono essere installati sia in cabinet dedicati o realizzati appositamente per sistemi home theatre, che montati a muro mediante staffe apposite.

Se i diffusori devono essere installati in cabinet è importante assicurarsi che sa in grado di sostarne il peso e che non pregiudichi le prestazioni sonore delsystema. Eventuali vibrazioni dei pannelli del cabinet potrebbero ripercuotersi sulle prestazioni dei diffusori. La figura 1 illustra l'installazione di 3 diffusori dellaserie CT700 in cabinet apposti per home theatre, sono indicate le dimensioni raccomandate tra i diffusori e lo spazio circostante.

Sono forniti in dotazione piedini in gomma adesivi da attaccare sul fondo del diffusore sia per proteggere il cabinet che per ridurre le vibrazioni. Attaccate un piedino adesivo ad agli angolo sul lato inferiore del diffusore.

Quando installato nel cabinet, se rimane uno spazio superiore a circa 20mm attorno al diffusore, riempiendolo otterrete migliori prestazioni sonore. Utilizzate pezzi di gommapiuma o apposto materiale per applicazioni audio per riempire la cavity fino al pannello frontale del diffusore. Utilizzate solo materiale con adeguate proprietà ignifughe.

I diffusori della Serie CT700 sono sono anche essere installati a muro con uno di quosti due metodi:

Staffe da muro:

I diffusori sono dotati di 4 inserti filettati M6 sul pannello posteriore per il montaggio delle due staffe fornite in dotazione. Utilizzate sempre entrambe le staffe, usando i bulloni M6 in dotazione per attaccarle sul retro dei diffusori. I due distanziali in gomma adesiva possono essere utilizzati come distanziali rispetto al muro retrostante. La figura 3在哪iza l'uso delle staffe. Prima di utilizarle assicuratevi che il muro ed i tasselli di fissaggio siano in grado di sostortare il peso dei diffusori. B&W non potra essere ritenuta responsable per un montaggio inadeguato o danni dovuti a causa di quello.

Staffe a giunto sferico:

I diffusori sono dotati di 4 inserti filettati M6 sul lato inferiore che permettono ai diffusori di essere installata a muro mediante staffe a giunto sferico regolabili compatibili con formati di fissaggio 127mm× 69.9mm Il vostro rivenditore o distributore B&W locale potra aiutarvi nella scelta delle staffe più appropriate.

Perutilizzare una staffa a giunto sferico su di un diffusore della Serie CT700 per prima casa montate la piastra sul lato inferiore del diffusore. La figura 4 illustra esta operazione.

Dopo che la piastra della staffa è stata montata sul diffusore, l'assemblato può essere installato sulla parte della staffa fissato al muro. Assicuratevi di seguire correttamente le istruzioni del produttore della staffa per il fissaggio a muro della stessa, e che sia il muro che i componenti per il fissaggio siano adeguati al peso del diffusore. B&W non potra essere ritenuta responsable per un montaggio inadeguato o danni dovuti a causa di quello.

Indipendenteamento dal tipo di installatione utilizzata, prestate attenzione quando sollevate i diffusori per fissarli poiché sono ingombranti i pesanti; vi consigliamo di eseguire esta operatione in due persona.

E griglie in tela nera sono attaccate con magneti e possono essere rimosse se lo desiderate. Fate attenuazione a non toccare gli altoparlanti quando rimuovete o riposizionate le griglie.

Posizionamento del diffusore

Se i diffusori della Serie CT700 vengono utilizzati come canali frontali in unsystema home theatre, dovrebbero essere posizionati ai lati dello schermo sulla linea orizzontale centrale, ed a circa 0.5m di distanza dai lati dello schermo, per adeguare l'immagine sonora alla grandezza visiva dello schermo. Vedi figure 1 e 2.

Un diffusore della Serie CT700 utilizzato come canale centrale in unsystema home theatre, dovrebbe essere posizionato centralmente direttamente sopra o quello schermo. Nel caso di schermi acusticamente trasparenti, il diffusore del canale centrale dovrebbe essere posizionato centralmente dietro lo schermo.

I diffusori della Serie CT700 utilizzati come canali surround in unsystema home theatre, dovrebbero

essere posizionati sopra ed ai lati o dietro la posizione di ascolto.

Campi magnetici dispersi

Le unità altoparlanti creano campi magneti ci dispersi che si estendono al di la del cabinet. Vi raccommandiamo di tenere lontani i prodotti sensibili ai campi magneti (televisori CRT, schermi per computer, dischi per computer, tessere magnetiche, nastri audio e video e simili), almeno a 0,5 m dal diffusore. I monitor LCD o al plasma non sono interessati dall'influsso dei campi magneti.

Collegamenti

Tutti i collegamenti dovrebbero essere effettuati con tutti i componenti delsystema spenti.

Sul retro dei diffusori della Serie CT700 vi è una copbia di terminali ed un connettore Neutrik® Speakon®.

I terminali di connessione tradizionali permettono un facile e veloce collegamento di cavi spellati, nelle i connettori Speakon^® garantiscono modo di collegamento più sicuro e stabile.

Seutilizzate i terminali per diffusori, collegate il terminale rosso del diffusore al terminale di uscita positivo dell'amplificatore, ed il terminale nero) al negativo. La non osservanza della polarità da rado luogo ad una inadequata riproduzione dell'imagine sonora ed ad una perdita di bassi. La figura 5a illustra l'uso dei terminali tradizionali di collegamento dei diffusori.

Seutilizzate l'opzione Speakon,smontate il connettore Speakon come mostrato in figura 5b, collegiate il cavo positivo al terminale contrassegnato con +1 ed il cavo negativo al terminale contrassegnato -1. La non osservanza della polarità darà luogo ad una inadequata riproduzione dell'imagine sonora ed ad una perdita di bassi.Dopo che avrete rimontato il connettore potra essere inserto nel suo alloggiamento e bloccato ruotandolo in senso orario.

Chiedete consiglio al vostro rivenditore sulla scelta dei cavi per i diffusori. Controllate che l'impenenza totale sia inferiore a quella massima raccomandata nelle caratteristiche dei diffusori, edutilizzate un cavo abassa induttanza per evitare l'attenuazione delle frequenze più alto.

Neutrik^® ed i nomi dei prodotti Neutrik^a a cui si fa riferimento sono marchi registrati e/o marchi di proprieta di Neutrik^®.

Regolazione fine

Prima di eseguire la messa a punto del sistema, ricontrollate nuovamente la polarità ed i collegamenti.

Se il basso sembra irregolare con la frequenza, è generalmente dovuto all'effetto di risonanza della stanza.

Anche piccoli cambiamenti nella posizione d'ascolto possono averge grande influenza sul modo in cui queste risonanze alterano il suono. Provate aambiare posizione di ascolto. Anche la presenza o lo spostamento di granidi mobili cui dare dei buoni risultati. Se volete ridurre generalmente il volume dei

bassi inserte i tappi di spugna nei raccordi come indicato in Figura 6.

Se il suono è troppo acuto, aumento l'arredamento in tessuto della stanza (per esempio, utilizzate tendaggi più pesanti), oppure riducetelo se il suono è opaco e spento.

Alcune stanze ricreano un fastidioso effetto eco: i suoni potrebbero rimbalzare tra muri paralleli o adiacenti. Questo effetto potrebbe influire negativamente sul suono dei diffusori nella stanza. Controllate l'effetto eco battendo le mani al centro della stanza. Potete limitare quello effetto facendo uso di superfici irregulari o non riflettenti come librerie, grande mobili, quadri o tappeti su uno dei muri o sul pavimento adiacente al muro.

Periodo di rodaggio

Le prestazioni del diffusore cambieranno notevolmente\ dopo il periodo iniziale di ascolto. Se il diffusore è\ stato immagazzinato in un ambiente freddo, i\ componenti degli altoparlanti avranno bisogno di\ qualche tempo per recuperare le loro proprietà\ meccaniche naturali. Anche le sospensioni\ dell'altoparlante si allenteranno durante le prime ore di\ utilizzato. Il tempo necessario al diffusore per\ raggiungere le sue normali prestazioni varia in base\ alle condizioni di immagazzinamento precedenti e da\ come vengono usati. In genere, ci vorra circa una\ settimana per stabilizzare gli effetti della temperatura,\ ed in media 15 ore di funzionamento perché le parti\ meccaniche riprendano le loro caratteristiche di base

Comunque, è stato provato cheanche con periodi di rodaggio più lunghi (circa un mese) non sono stati notati cambiamenti sostanziali nei diffusori; quello anche perché l'ascoltatore comincia ad abituarsi al nuovo suono dei diffusori. Con diffusori di elevata qualità come questi, potreste notare un significativo incremento nella quantità dei dettagli se comparati con il tipo di suono a cui eravate abituati in precedenza; all'inizio il suono potrebbe sembrarvi troppo "diretto" e forse duro. Dopoo un corto periodo di tempo il suono sembrera più dolce, ma senza perdita di chiarezza e dettaglio.

Manutenzione

La superficie del cabinet solitamente deve essere solo spolverata. Se volete utilizzato un apposto prodotto spray antistatico per pulirlo, prima rimuovete le griglie tirandole delicatamente verso l'esterno del cabinet. Spruzzate il prodotto sul panno, non direttamente sul cabinet. Per pulire il tessuto delle griglie, potete utilizzato una normale spazzola per panni, passandola delicatamente sulla griglia dopo che è stataolta dal diffusore. Evitate di toccare gli altoparlanti, specialmente i tweeter, poiché potrebbero danneggiarsi.

Garanzia limitata

Questo prodotto è stato progettato e fabbricato secondo i più alto standard qualitativi. Tuttavia, nell'improbabile caso di un guasto o malfunzionamento, B&W Group Ltd. e i loro

distributori nazionali garantiscono parti sostitutive e mano d'opera gratuite (alcune eccezioni sono possibili) nei paesi in cui è presente un distributore officiale B&W.

Questa garanzia limitata è valida per un periodo di cinque anni alla data di acquisito o di due anni per i componenti elettronici, diffusori attivi inclusi.

Termini e condizioni

1 La garanzia è limitata alla sola riparazione delle apparecchiature. La garanzia non copre iosti di trasporto o nessun altro tipo di costo, né i rischi derivanti alla rimozione, il trasporto e l'installazione dei prodotti.
2 La garanzia è valida solo per l'acquirente originario e non è trasferibile.
3 Questa garanzia è applicabile solo in caso di materiali e/o fabbricazione difettosi al momento dell'acquisto e non è applicabile nei seguenti casi:
a. danni causati da installatione, connessiono o imballaggio incorretti,
b. danni causati da un uso inadeguato del prodotto, diverso dall'uso specificato nel manuale dell'utente, negligenza, modifiche o impiego di componenti non fabbricati o autorizzati da B&W,
c. danni causati da apparecchiature ausiliarie difettose o inadatte,
d. danni causati da incidenti, fulmini, acqua, fiamme, calore, guerra, disordini pubblici o altra causa al di fuori del ragionevole controlo di B&W e dei loro ufficiali distributori,
e. quando il numero di serie del prodotto è stato alterato, cancellato, rimioso o reso illeggibile,
f. se riparazioni o modifiche sono state effettuate da personale non autorizzato.
4 Questa garanzia completa le obbligazioni di legge regionali e nazionali dei rivenditori o distributori nazionali e non incide sui diritti del consumatore stabiliti per legge.

Riparazioni in garanzia

Se sono necessarie delle riparazioni, seguire le procedure delineate qui di seguito:

1 Se le apparecchiature sono utilizzate nel paese in cui sono state acquistate, contattare il rivenditore autorizzato B&W da cui sono state acquistate.
2 Se le apparecchiature non sono utilizzate nel paese in cui sono state acquistate, contattare il distributore nazionale B&W nel paese di residenza, che sare in grado di fornire i dettagli della ditta incaricata delle riparazioni. Contattare B&W nel Regno Unito o visitare il site web per i dettagli dei vari distributori di zona.

Per convalidare la vostra garanzia e potere ricevere assistenza dovrete produrre la ricevuta originale o altra prova di acquisto recante la data di acquisto.
