Produkttyp	16-Kanal / 8-Zonen Class-D-Verteilungsverstärker
Marke	Bowers & Wilkins
Modell	CDA-16
Abmessungen (H x B x T)	44,5 x 437 x 310 mm (ohne Füße); 55,5 x 437 x 310 mm (mit Füßen)
Nettogewicht	4,5 kg
Netzspannung	100-240 V AC, 50/60 Hz
Stromverbrauch	Standby < 0,5 W; Betrieb max 300 W Durchschnitt, 1000 W Spitze
Ausgangsleistung pro Kanal (4 Ω)	100 W vor Clipping
Ausgangsleistung pro Kanal (8 Ω)	50 W vor Clipping
Leistung im Bridge-Modus (8 Ω)	200 W vor Clipping
Frequenzgang (-3 dB)	< 10 Hz bis > 50 kHz
Signal-Rausch-Verhältnis (bezogen auf 50 W / 8 Ω)	> 100 dB (A-bewertet)
Klirrfaktor (1 kHz, 12,5 W, 4 Ω)	Typisch 0,05 %
Maximale Spannungsverstärkung	34,9 dB
Eingangsimpedanz	15 kΩ
Signalerfassungsschwelle	2,5 mV (unabhängig von der Verstärkungseinstellung)
12-V-Trigger-Schaltschwelle	3 V (empfohlen 5 bis 15 V)
Anzahl Kanäle	16 Kanäle (8 Zonen Stereo oder 16 Zonen Mono im Bridge-Modus)
Eingangsanschlüsse	8 RCA-Paare (Line); globaler Eingang gemeinsam mit Zone 8
Ausgangsanschlüsse	8 x Phoenix Combicon 4-polig 5,08 mm; 1 RCA-Paar globaler Ausgang
Betriebsmodi	Dauerbetrieb, automatische Erkennung, 12-V-Trigger
Schutzfunktionen	Überlast, Kurzschluss, thermisch
Montage	19-Zoll-Rack 1U oder auf Füßen
Wartung und Reinigung	Gerät vor der Reinigung vom Netz trennen. Ein trockenes, weiches Tuch verwenden. Lüftungsöffnungen nicht blockieren.
Sicherheit	Vor dem Anschließen vom Netz trennen. Nicht Feuchtigkeit aussetzen. Mindestimpedanzen beachten (4 Ω Stereo, 8 Ω Bridge).

Häufig gestellte Fragen - CDA-16 BOWERS & WILKINS

Wie schließe ich Lautsprecher im Bridge-Modus am CDA-16 an?

Um den Bridge-Modus zu verwenden, stellen Sie den DIP-Schalter BRIDGE MODE der betreffenden Zone auf ON. Verbinden Sie die Plusklemme des Lautsprechers mit der Plusklemme des rechten Kanals (R) und die Minusklemme mit der Minusklemme des linken Kanals (L). Im Bridge-Modus ist nur der linke RCA-Eingang aktiv. Die minimale Lastimpedanz beträgt 8 Ω.

Welche verschiedenen Betriebsmodi hat der CDA-16?

Der Schalter POWER MODE bietet drei Optionen: ON (Dauerbetrieb), AUTO DETECT (automatische Einschaltung bei Erkennung eines Audiosignals an einem Eingang) und 12V TRIGGER (Einschaltung über ein 12-V-Signal am Trigger-Eingang).

Wie stelle ich die Verstärkung am CDA-16 ein?

Verwenden Sie einen kleinen Schlitzschraubendreher, um den GAIN-Regler neben jeder Eingangszone zu drehen. Drehen Sie im Uhrzeigersinn, um die Verstärkung zu erhöhen (bis zu +34,9 dB), und gegen den Uhrzeigersinn, um sie zu verringern (bis Stumm). Nicht mit Gewalt drehen.

Was bedeutet die blinkende CLIP-Anzeige?

Die CLIP-Anzeige zeigt ein Clipping des Eingangssignals an. Reduzieren Sie die Verstärkung der betroffenen Zone oder senken Sie den Pegel der Quelle, um Verzerrungen zu vermeiden.

Wie sind die Status-LEDs auf der Vorderseite zu interpretieren?

Die Betriebs-LED: aus (ausgeschaltet), schwach weiß (Standby), weiß (eingeschaltet), rot (Fehler). Die Zonen-LEDs: aus (ausgeschaltet/kein Signal), weiß (eingeschaltet und Signal vorhanden), rot (Zonenfehler).

Kann ich den CDA-16 mit 4-Ω-Lautsprechern im Bridge-Modus verwenden?

Nein, die Mindestimpedanz im Bridge-Modus beträgt 8 Ω. Die Verwendung von 4-Ω-Lautsprechern im Bridge-Modus kann zu geringerer Ausgangsleistung, Verzerrungen und Überhitzung führen. Verwenden Sie den Stereo-Modus (4 Ω Minimum pro Kanal).

Wie schließe ich eine Audioquelle an den CDA-16 an?

Schließen Sie die Ausgänge Ihrer Quelle (z. B. Vorverstärker) an die RCA-Eingänge der gewünschten Zonen (ZONE 1 bis 8). Sie können auch den GLOBAL IN-Eingang (gemeinsam mit ZONE 8) verwenden, um das gleiche Signal an alle Zonen zu verteilen, indem Sie die entsprechenden DIP-Schalter aktivieren.

Kann der CDA-16 in ein Rack eingebaut werden?

Ja, er ist für den Einbau in ein 19-Zoll-Rack im Format 1U ausgelegt. Verwenden Sie die mitgelieferten Winkel und geeignete Schrauben (nicht im Lieferumfang). Lassen Sie auf jeder Seite mindestens 50 mm Lüftungsabstand.

Wie verwende ich den 12-V-Trigger?

Stellen Sie den Schalter POWER MODE auf 12V TRIGGER. Schließen Sie ein 3,5-mm-Klinkenkabel von Ihrer Triggerquelle (z. B. Audio-Matrix) an den TRIGGER IN-Eingang an. Der CDA-16 schaltet sich ein, wenn ein 12-V-Signal anliegt. Sie können weitere Verstärker über den TRIGGER OUT-Ausgang durchschleifen.

Wie hoch ist die maximale Gesamtleistung des CDA-16?

Die gesamte Dauerleistung bei allen Kanälen in Betrieb beträgt 200 W. Spitzenleistung kann bis zu 1000 W erreichen. Der durchschnittliche maximale Stromverbrauch beträgt 300 W.

BEDIENUNGSANLEITUNG CDA-16 BOWERS & WILKINS

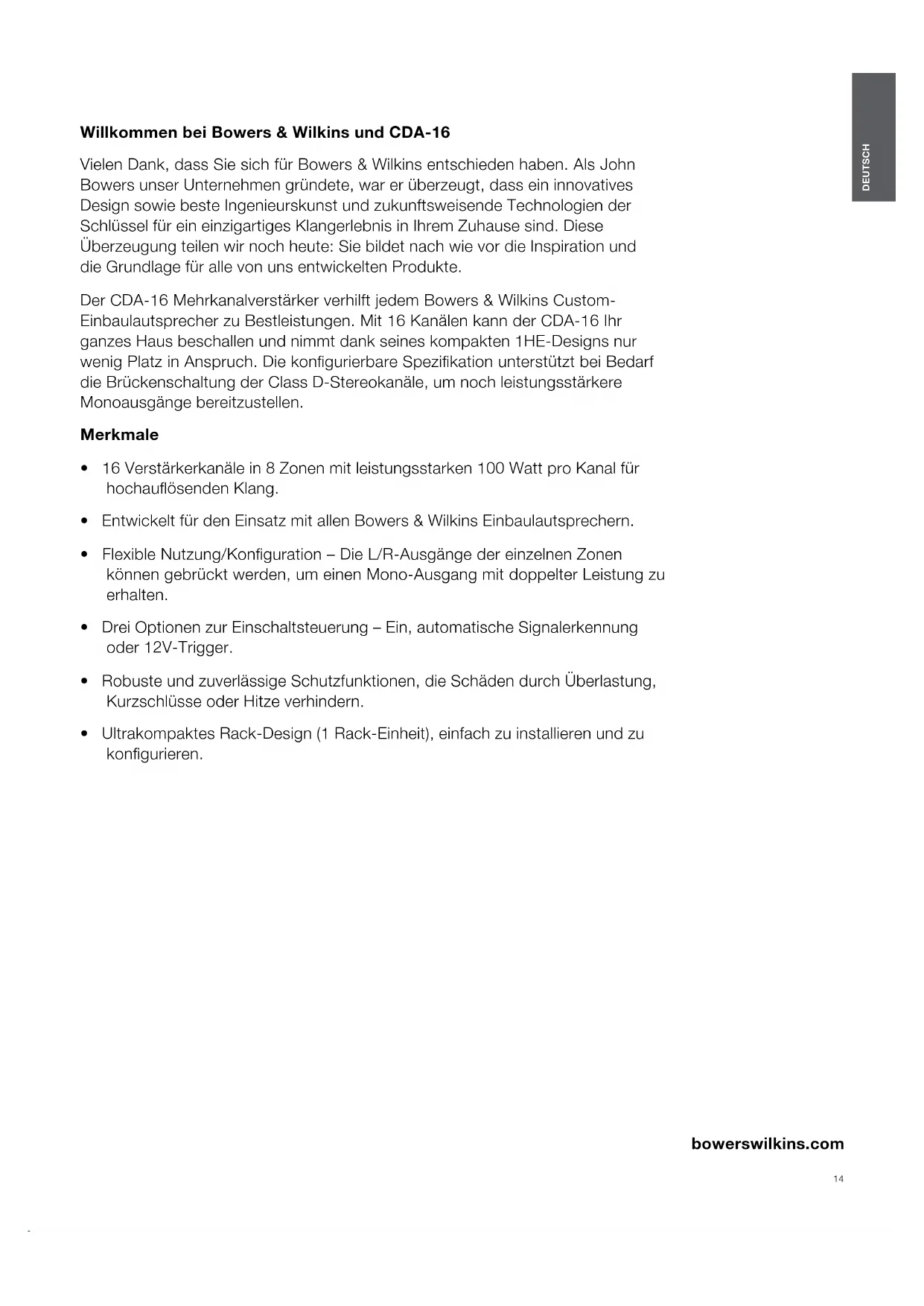

Willkommen bei Bowers & Wilkins und CDA-16

Vielen Dank, dass Sie sich für Bowers & Wilkins entschieden haben. Als John Bowers unser Unternehmen gründete, war er überzeugt, dass ein innovatives Design sowie Beste Ingenieurskunst und zukunftswesende Technologien der Schlüssel für ein einzigartiges Klangerlebnis in Ihr dem Zuhause sind. Diese Überzeugung teilen wir noch heute: Sie bildet nach wie vor die Inspiration und die Grundlage für alle von uns entwickelten Produkte.

Der CDA-16 Mehrkanalverträger verhilfitet jedem Bowers & Wilkins Custom-Einbaulatsprecher zu Bestleistungen. Mit 16 Kanälen kann der CDA-16 Ihr ganzes Haus beschallen und nimmt dank seines kompakten 1HE-Designs nur weniger Platz in Anspruch. Die konfigurierbare Spezifikation untersucht bei Bedarf die Brückenschaltung der Class D-Stereokanäle, um noch leistungsstärkere Monoausgänge bereitzustellen.

Merkmale

16 Verständerkanäle in 8 Zonen mit leistungsstarken 100 Watt pro Kanal für hochauflösenden Klang.
- Entwickelt für den Einsatz mit allen Bowers & Wilkins Einbaulatsprechern.
- Flexible Nutzung/Konfiguration - Die L/R-Ausgänge der einzelnen Zonen können gebrückt werden, um einen Mono-Ausgang mit doppelter Leistung zu erhalten.
- Drei Optionen zur Einschaltsteuerung - Ein, automatische Signalerkennung oder 12V-Trigger.
- Robuste und zuverlässige Schutzfunktionen, die Schäden durch Überlastung, Kurzschlüsse oder Hitze verhindern.
- Ultrakompaktes Rack-Design (1 Rack-Einheit), einfach zu installieren und zu konfigurieren.

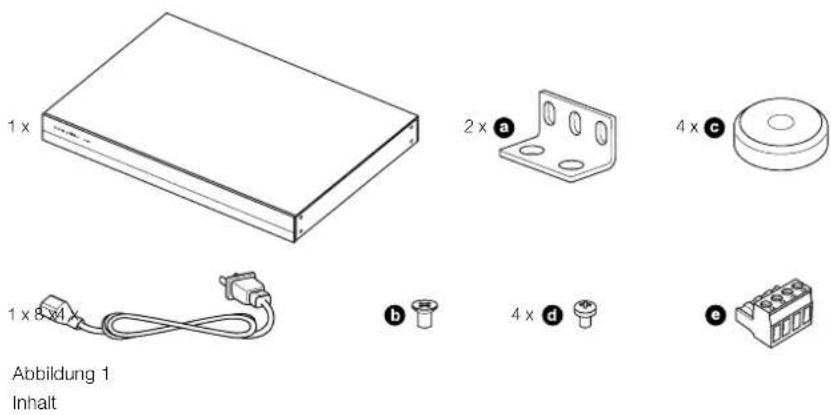

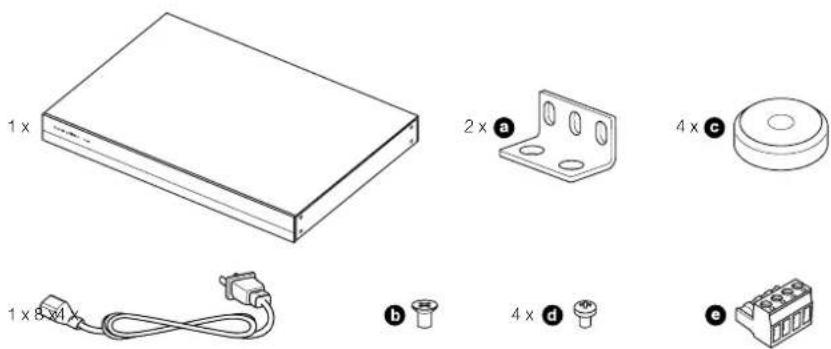

1.CDA-16 Kartoninhalt

1xNetzkabel
2xBack-Halter
4 x Schrauben fur Rack-Halter
4xFube
4xFuBsschrauben
8 x 5,08 Raster 4-Wege Phoenix Combicon

2. Installation

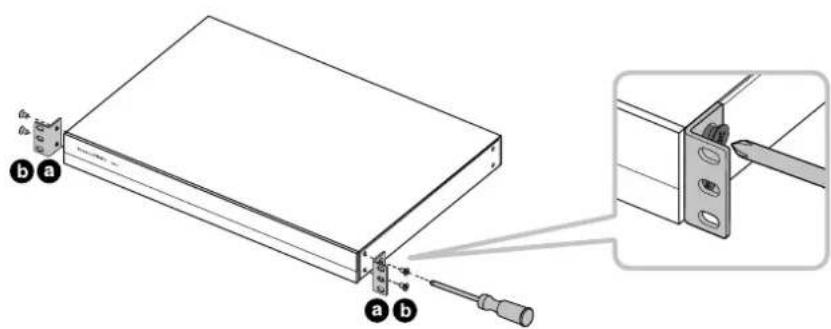

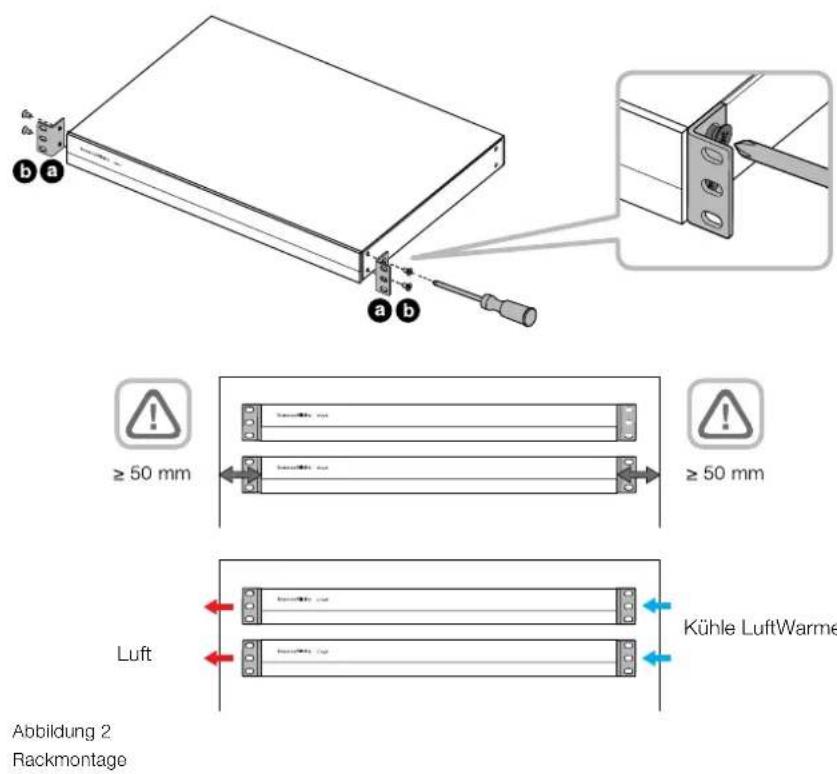

2.1 Rack-Montage

Der CDA-16 ist für den Einbau in ein Standard-19-Zoll-Rack vorgesehen. Er wird mit Rack-Haltern, aber nicht mit Rack-Schrauben und -Muttern gollefert. Stellen Sie sicher, dass der Verstärker nach der Montage im Rack gut beluftet ist und die Luftrungsöffnungen nicht verdeckt werden. Wenn das System langere Zeit außer Betrieb genommen wird, trennen Sie den Verstärker vom Stromnetz.

Der CDA-16 wird mit zwei Rack-Halterungen für den Einbau in Standard-Racks geleifert. Befestigen Sie die Halterungen, indem Sie Schrauben durch die Halterung in die Gewindelöcher an der Seite des Verständers einführen (siehe Abbildung 2).

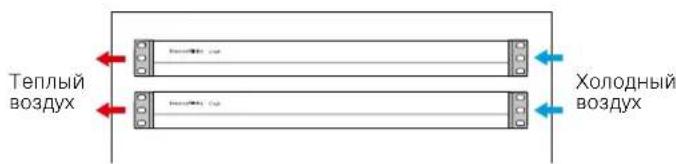

Sorgen Sie für ausreichenden Belüftungsraum an den Seiten des Verstärkers, um Schäden zu vermeiden. Der CDA-18 kann vertikal gestapelt werden, achen Sie jedoch darauf, dass der

Verstärkner nicht direktelnnderen Komponenten oder gegen die Seite eines Schranks platziert wird. Andernfalls werden die Luftungsöffnungen blockiert.

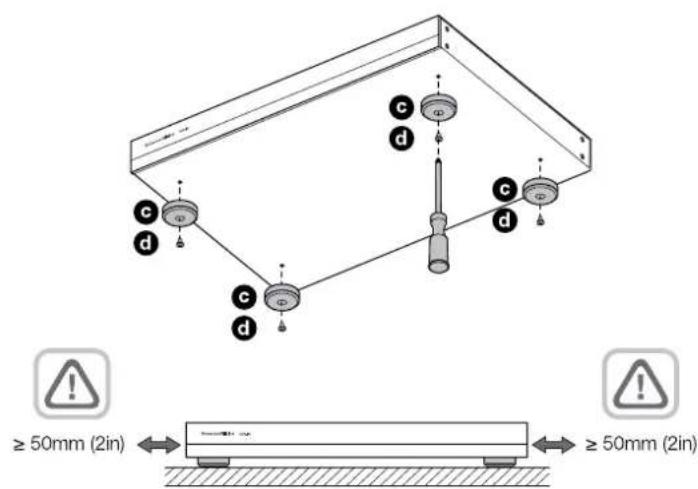

2.2 Montage der FüBe

Der CDA-16 kann auch auf einern Tisch aufgestellt werden und wird mit FuBen und Fußschrauben gefelt (siehe Abbildung 3).

Stellen Sie sicher, dass der Verstärker nach dem Aufteilen gut befuert ist und die Luftungsöffmungen nicht verdeckt werden. Wenn das System langere Zeit außer Betrieb genommen wird, trennen Sie den Verstärker vom Stromnetz.

Sorgen Sie für ausreichenden Befültungsraum an den Seiten des Verstärkers, um Schäden zu vermeiden. Der CDA-16 kann vertikal gestapelt werden, achen Sie jodoch darauf, dass der

Verträger nicht direkt Neben anderen Komponenten oder gegen die Seite eines Schranks platziert wird. Andernfalls werden die Lufthungsöffnungen blockiert.

Abbildung 3
FuBmontage

3. Bedienelemente und Anschlüsse

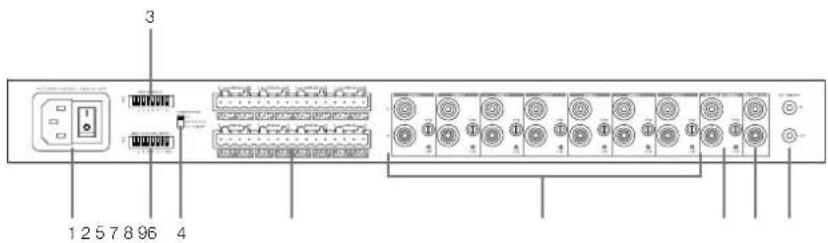

Anschlüsse und Schalter auf der Rückseite

1.Netzanschlussbuchse (IEC C14)
2. Link zum Global-Eingang
3. Bruckenmodus
4. Power-Modus
5. Zonenausgange
6. Zone 1-7 Eingänge
7. Zone 8 Eingang / Global-Eingang
8. Global-Ausgang
9. 12 V Trigger In / Out

Bedienelemente auf der Frontblende

1.NETZ-LED
2.Zonenstatus-LEDs

4. Anschliae

Das Anschlieben von Lautsprecher- oder Eingangskabeln bei eingeschaiteten Verträker, kann einen elektrischen Schlag verursachen und den Verträker beschädigten. Ziehen Sie kabel ab, bevor Sie Verbindungen herstellen.

4.1 Anschlieben der Quellen

CDA-16 akzeptiert Audioanschluss mit Stereo-Line-Pogol an den Cinch-Buchson. Jeder ZONEN-Eingang leitet das verstarkte Audiosignal an den jeweiligen Zonen-Lautsprecherausgang weiter. Alternativ kann jeder ZONE einzeln mit GLOBAL IN (ZONE 8) verbunden werden.

1. Schlieben Sie das Audiokabel an die ZONE-Eingänge an (1-8) Circh-Eingänge, siehe Abbildung 6
2. (Optional) SchlieBen Sie das Audickabel an GLOBAL IN (ZONE 8) an und verbinden Sie die Lautspracherausgänge mit GLOBAL IN, indem Sie den DIP-Schalter für diese Zone nach oben in die Position ON stellen.

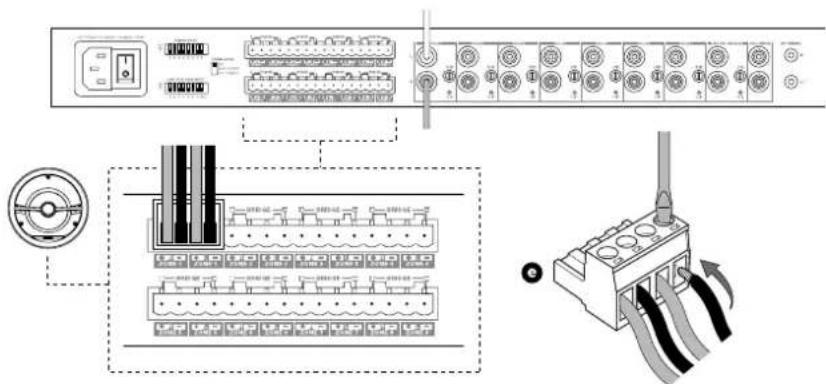

4.2 Anschlieben der Laufsprecher

Der CDA-16 kann acht Stereozonen mit Audio versorgen und verfug uber Phoenix-Klemmen fur die Laufsprecheranschluss. Laufsprecher konnen auch so angeschlossen werden, dass Kanale überbrukt werden, um die verflügbare Ausgangsleistung zu erhöhen.

Anschlieben von Stereo-Laatsprechem

1. Verbinden Sie das Lautspracherkabel mit dem Phoenix-Stecker und stecken Sie diesen wieder in den Verstärker, siehe Abbildung 7.

Die Massenanschluss dieser Laustspracherausgabe)durnet nicht miteinander oder mit einem anderen Masseanschluss verbunden werden. Verbinden

Sie die L- und R- Minus-Klemmen nicht miteinander.
Dies führt zu einem Fehlerzustand und der Veränder wird entweder abgeschalte oder nicht korrekt Funktionieren.

Überprüfen Sie die Polarität der Lautspeicher und Kabel, bzw. sie den Verändern anschließen.

Abbildung 4 Rückseite

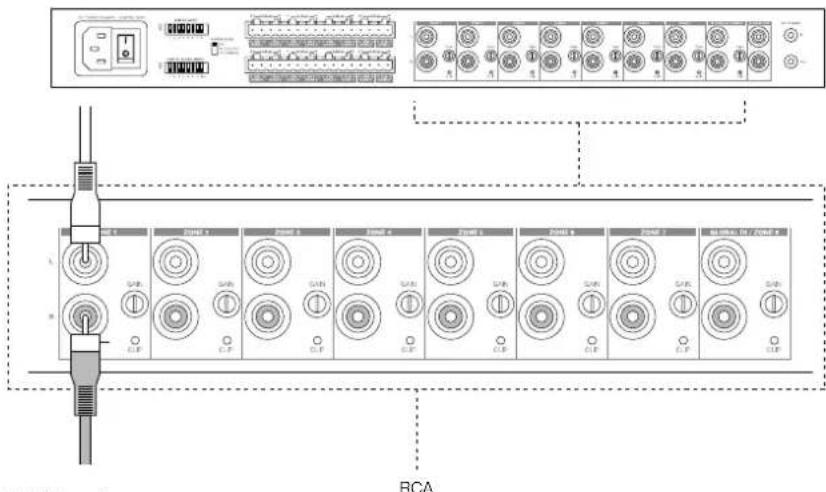

Abbildung 6 Anschlieben der Quelle

Abbildung 7 AnschlieBc den Lautsprecher

Anschluss im Brückenmodus, siehe Abbildung 8:

1. Stellen Sie den DIP-Schalter BRIDGE MODE bei Bedarf für jeder Zone ein, indem Sie den DIP-Schalter für die jeweilige Zone nach oben in die Position ON schiben.
2. Verbinden Sie den + Anschluss des Lautspechers mit dem + Anschluss des rechten Kanals (R).
3. Verbinden Sie den - Anschluss des Laufsprechers mit dem - Anschluss des linken Kanis (L).

Die beiden Lautsprecheranschlusse im Bruckenmodus sind mit + BRIDGE - gekennzeichnet.

Im Brückenmodus werden beide Veränder der jeweiligen Zone zu einem Mono-Ausgang mit doppelten Leistung kombiniert. Im Brückenmodus ist nur der Cinch-Eingang des linken Kanals für die Zone aktiv. Schlieben Sie das Eingangssignal an diese Buchse an.

Hinweis: Die Mindestimpedanz im Brückenmodus betragt 8. Das Anschlieben von 4. Lautsprechem kann zu verminderter Ausgangsleistung, Verzerrungen und Überhitzung führen.

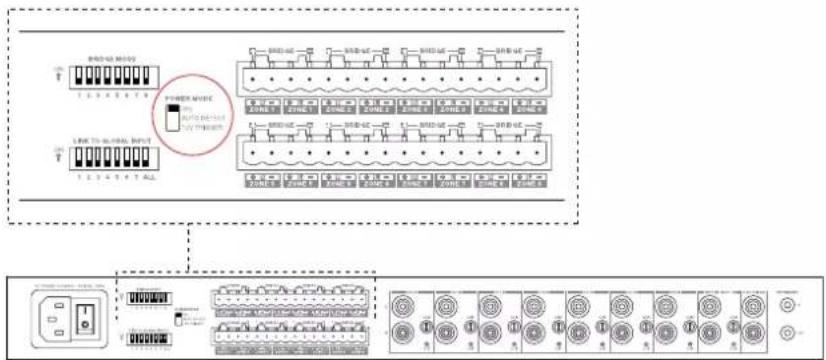

5. POWER MODE einrichten

Der CDA-16 kann so eingerichtet werden, dass er sich bei Bedarf automatisch eingeltselt. Mit dem Schäter POWER MODE (siehe Abbildung 9) kann der CDA-16 entweder ständig eingeschaltet sein, über ein 12-V-Triggersignal eingeschaltet werden, oder sich erst eingelten, wenn an einem Audioeinggang ein Audiologisch vorhanden ist.

So lichten Sie den CDA-16 ein, dass er immer eingeschobelt.

1. Schieber Die den POWER MODE-Schalter auf ON.

In thisem Modus ist der CDA-16 immeringeschaltet, es sai dann, das Netzkabel wird herausgezogen oder de Nettschalter am Netzstecker wird ausgeschiedt.

So richten Sie den CDA-16 mit AUTO DETECT ein:

1. Schieberen Sie den Schalter POWER MODE auf AUTO DETECT.

In this modus schaltet sich der CDA-16 ein, wenn ein Audiolog signal am Audiogang erkannt wird.

Hinweis: Im Modus AUTO DETECT schaltet sich nur die Veränderkzone ein, für die ein Audiosignal erkannt wurde.

So richten Sie den CDA-16 für die Steuerung durch ein 12-V-Triggensignal ein:

1. Schieberen Sie den Schalter POWER MODE auf 12V TRIGGER.
2. Schlieben Sie das 12V-Triggerkabel an die 3,5-mm-Buchse 12V TRIGGER IN an, (siehe Abbildung 10).
3. (Optional) Schlieben Sie die Buchse 12V TRIGGER OUT an einen anderen Verträger an, um denen Einschaltsteuerung miteinerander zu verbinden.

In this modus schaltet sich der CDA-16 ein, wenn ein 12-V-Signal am 12-V-Triggereingang aniegt. Dieser 12-V-Triggereingang kann mit dem 12-V-Triggerausgang eines Audio-Matrixschalters oder eines Relais verbunden werden.

Hinweis: Alle Vorstarkerzonen schalten sich ein, wenn ein 12V-Triggersignal im 12V-TRIGGER-Modus empfängen wird.

Abbildung 8 Laufsprecheranschluss im Bruckenmodus

Abbildung 9 Netzschalter

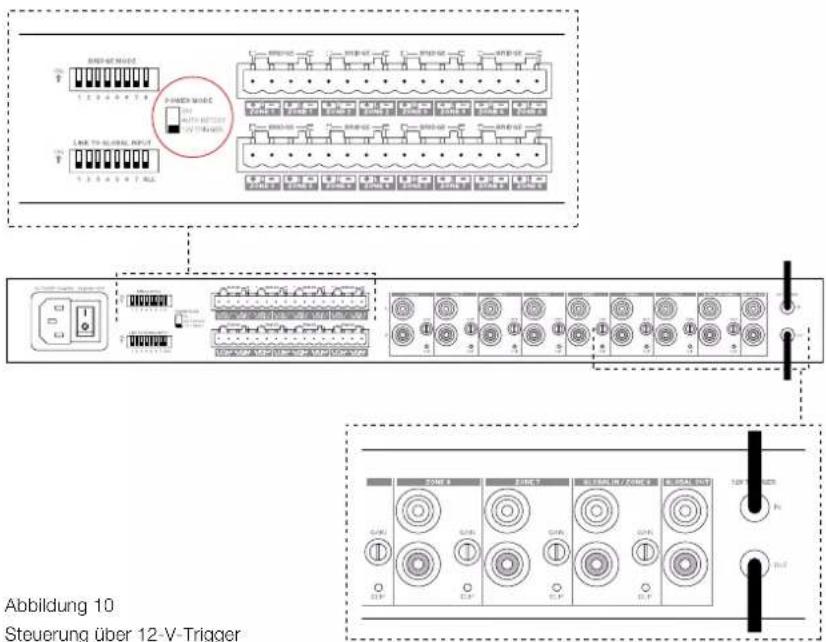

Abbildung 10 Steuerung uber 12-V-Trigger

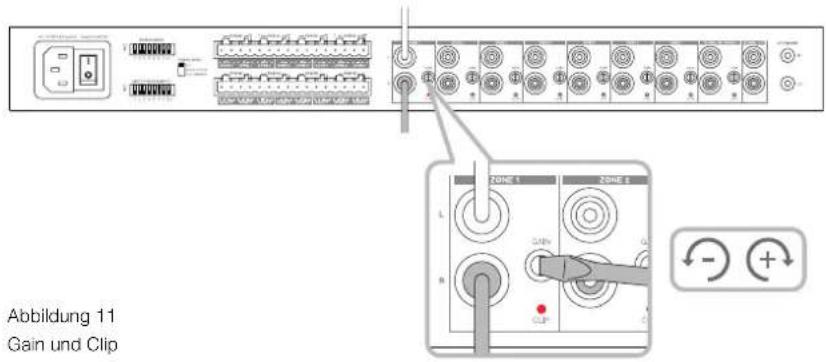

6. GAIN-Regler und CLIP-Anzeige

Die GAIN-Regler befinden sich neben den einzelnen Zoneneingängen auf der Rückseite. Drehen Sie den Regler im Uhrzeitigersinn, um den GAIN zu erhöhen, oder gegen den Uhrzeitigersinn, um den GAIN zu verringn. Bei vollständiger Drehung nach links wird GAIN auf 0 reduziert und es liegt kein Ausgangssignal an. Wenn der Regler ganz nach rechts gedreht ist, beträgt der GAIN des Veränderkurs +34,9 dB.

Um den GAIN-Regler einzustellen, drehen Sie den Knopf des Reglers mit einem kleinen Flachschraubendreher so, dass der gewünschte Pegel erreicht wird (siehe Abbildung 11).

Hinweis: Der Regler lasst sich nicht drehen, es sei dann, er befindet sich bereits am linken oder rechten Anschlag

Die CLIP-Anzeige-LED befindet sich unter dem GAINRegler. Eine blinckende CLIP-LED zeigt an, dass der jeweilige Eingang übersteuer ist.

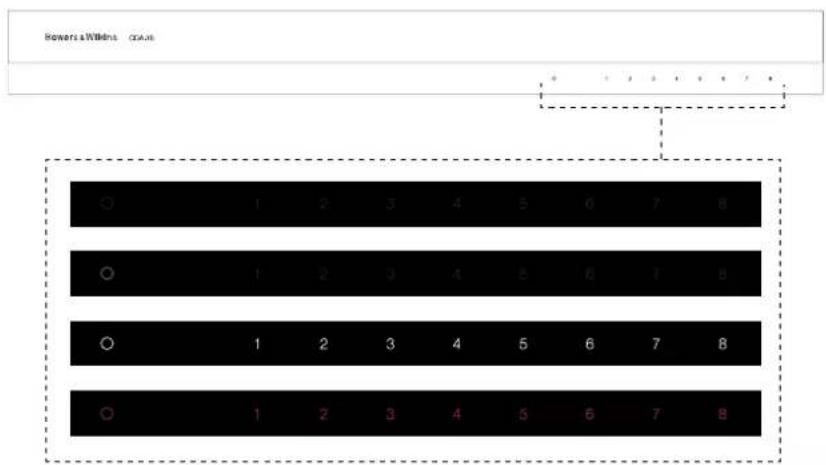

7. LED-Status

Netz-LED

LED Status

Dunkel / unbeleuchtet Aus

Schwachweiß Standby

Weiß Ein

Rot Netzeiteihler

Zonenstatus-LED

LED Status

Dunkel / unbeleuchtet	Aus / Signal nicht vorhanden /Netzteilnehmer
Weiß Ein und Signal vorhanden
Rot Zonenfehler

8. Support

Wenn Sie weitere Hilde oder Beratung zum CDA-16 benotigen, besuchen Sieitte die folgende Support-Seite www.bowerswilkins.com/support.

Umweltinformationen

Dieises Produkt entspricht den internationalen Richtlinien über die Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS), der Verordnung zur Regelierung, Bewertung, Zulassung und Beschänkung chemischer Stoffe (REACH) und den Richtlinien über Elektro- und Elektronik-Altgeräte (WEEE). Erkundigen Sie sich bezüglich des Recyclings bzw. der Entsorgung these Produkte bei der ortlichen Abfallentsorgung.

Abbildung 12

LED-Status

Technische Daten

Audio

Lastimpedanzbereich: >3 pro Kanal (>6 im Brückenmodus)

50 W an 8Ω

Ausgangsierfung pro Kanai, onthe Clipping: >100 W an 4 Ω

Ausgangsleistung Brückenmodus, ohne Clipping: >200 W an 8Ω

Ausgangsleistung insgesamt, alle Kapitalko. >400 W Spitzenleistung

Ausgangsleistung insgesamt, alle Kanaale. >200 W Dauerleistung

DC-Offset-Spannung: < 50mV

Frequenzgang (-3dB): <10 Hz bis >50 kHz, beliebige Lastimpedanz

Frequenzganggenaigkeit 20 Hz - 20 kHz: ±0,5 dB

Signal/Rauschabstand (Bez. 50 W / 8 Ω): >100 dB A-gewichtet

THD+N(1kHz/12,5W/4Ω) Typ.0,05%

Spannungsvorstärkung: 34,9 dB bis - unendlich, einstellbar

Eingangsimpedanz: 15 kΩ

Maximale Engangsspannung: 6,8 V Spitze (4,8 V RMS Sinus)

Signalerfassungsschwelle: 2,5 mV (unabhängig von der Verstärkungseinstellung)

<0,2 s (Wenn andere Zonen aktiv sind) Aufwachzeit:

Aueeheht: 15 Minr nae hmeetn eanen

12 V Trigger-Eingangsschwelle: Typ. 3 V (Empfohne Eingangsspannung 5-15 V)

Bedienelemente und Anzeigen

Frontblende: 1 x Power-LED (Gerät aktiv - Weß, Fehler - Rot)

8x Zonenstatus-LEDs (Signal vorhanden - WeiB, Fehler - Rot)

Rückseite: 8 DIP-Schalter mit 2 Positionen (Verbindung zum Global-Eingang)

1 x 3-Positionen-Schalter (Stromversorgungsmodus: Ein, automatische Signalerkennung, 12-V-Trigger)

8 x Eingangsverstärkungsregler mit LED-Clip-Anzeige

Anschlusse

Eingang: 8 x Cinch-Buchsen (Paar), Line-In (Global-Eingang kombiniert mit Zone 8)

Ausgang: 1 x Cinch-Buchse (Paar) (Global Ausgang)

8 x 5,08 mm Raster 4-Wege Phoenix Combicon

12 V Triggersteuerung: 1 x 3,5 mm Buchse - 12 V Trigger IN

1 x 3,5 mm Buchse - 12 V Trigger OUT (maximal 100 mA Durchgang)

Power

Leistungsaufnahme: <0,5 W Alle Zonen inaktiv

<45 W Alle Zonen im Leerlauf

300 W max. Durchschnitt

1.000 W Spitze

AC-Versorgung: 100-240 V 50/60 Hz

Netzanschluss: IEC C14, geschaltet

Wärme

Wärmeableitung: 1,7 BTU/h (Standby),

150 BTU/h (Leerlauf),

400BTU/h(Max)

Abmessungen

Höhe: 44,5 mm 1 HE [55,5 mm plus FüBe]

Breite: 437 mm

Tiefe: 310 mm

Nettogewicht: 4,5 kg

Ausfuhrung: Schwarz

ycnnten，octabteoctatoohoe

BHTINRAHINpoctpaHCTBO no e06okam.

CDA-16 MOXHO YCTAHANIBAHTB BEPTKANBHO, HO pni 3OM H CTABTb ERO PAM C DpyRNI

KOMHOHOTAMI NIA C6Oy TO UKAΦa. 3O ToMOKETPNECTK BNOKIOKOBE BEHTNIUIOHBOX TBOPCTMN.

2.2 Ppukpenne ne onop

YcHInTeBcDA-16MOXETAKKExbTbYcTaHOaNeHa CTONE INNOOTOMY NOCTAABACTCR ONOPAMM INBHTAMM, CM.Diagram 3.

Y60nTocb, TTO NOOcE yCTaHOBKn ycINNTeB XopoOo npOBETPNAeTcN BENTTANIOHOHbIe OTBePcTAR He sakynopene. Ecmn CnTeMa 6DyET BEBENeHa NekCNYATAuTN BCHNCn DNTNEHOro BPcMHN, OTKINCHAE YcINNTeB OTCn AIEKTPONIHTHN

TobnpoTbpatntnoBpcxDCHC

yCNINTEJIOCTABBte JOCTAOTOHoe JIN

BHTNRAUM NPOCTpAHCTBO no efo 6okam.

CDA-16MOXHO yCTaHaBnBaTb BcPtnKaIbHo,

HOIPOI STOM He CTBMTB EIO PDM O DIOYIMM KOMIOHENTAMM M CBOKY O UKKaΦ. 3O MOKETN PNPBCE K OLOKKUPOKE BEHTNHLINOHHHX OTBCKTNN

Diagram 1
Copekmoe ynaKobkn

Diagram 2
MOHTAX BCTOky

Diagram 3
Kpennne onop

3.OprAhbyypabJeHn u coeunHeHH

Pa3bEmbl npeKIOuTeHn Ha 3aHHe naHEn

1.BxOHOpa3bEm aNekTpOnnTaHm（IEC C14）
2. NapeKHOHATEN CBAH C H06A8bHHBHXOJGM Global In
3. NpepknoHaTeN MocTOBOrpo pexnMa
4. NepexIOHATEbpeXMOB BKIOOCHENIITAHNR
5. BixohnHa SoHH-Zone
6. Bxod30h Zone 1-7
7. BxOJ 30HbI Zone 8/BxOJ Global in
8. Bixon Global out
9.BxoD/ BbIXoD 12-B Tprrrephoro CnHana

OpraHbIynpaBHeHnHa npeDHeN naHenn

1. INdkatop nntaHn PowerLED
2. INdkaTopbctatya30H ZoneLEDs

4. CoeHHHeH

PNOKIOHHe KONOHOHBx KaBEn NIN BXOHDHX KaBEn PnB KNIQHHOM yCNIOLO MOKET IPNBECTK NOPAXCHNO 3NEKTPNUECKIM TKOMN NOBPEJDEHNO

ycnntn. Pnped nokknoehm oTcoeinnht HHPNTAHAA.

4.1 NpoknueHne nCTOHHKOB

Ycnnntel CDA-16 npnHmnaeHa cBOn RCA pa3bEmbl CTpeo ayno CHTIaI JINHeHOrOy pOHH. C kaxJTO BDOA ZONE y6dTe npCpaBaT yCNHbH ayDIO CNTHn HOCTBTOU 1000 bXIOJ IAYKCTNUCKHX CNTEM B3OHE.KpOMe TO, KaJDAH 3OHa ZONE MOKET 6bTy HNDABVauHbO C83AHA C rNO6aHbHM BXoDM GLOBAL IN (COBMcCTHO HcNOnb3ycMbIM C3OH0ZONE 8).

1. PAnKInOnyTe ayinno Ka6eBb KxOaJAM 30H ZONE, (1-8) HA RCA BxoDb, CM. Diagram 6
   2.（OnnHnBnBapnHTIpoKnHnTneaynoKabEnb KIO6BnHOMyBxOyGLOBALIN(ZONE8)in COeHNHTe BIXoHaN KOONKcC GLOBALIN nyTe npeMeueHnDIP-nepeknHnatEe BBepx DnKaoJIOH30OH BNOXeHne ON.

4.2IopKIOUeHneAkyCTnuecknxCnCTEM

Ycunntenb CDA-16 MoKet 3aHnTaB BoCeM cTepeo 30h ayno nmeet KJIeMMbHe KOJINrTHa Phoenix dIy NIOKIOHcHcN AcyCTNeC XcTENK. AcyCTNeCckc NcCTEnMb MOY TbBy TaXeK NoDKnOeHb K KaHApA BKNIOUHbMoCtOM IyBENuHHe MoUHooTn, DOCTYNHOI DnHX.

IINIOKNIHOHNACTepeoAkyCTNUeCKNXCnCTEM

1. PoiocemHnTe KOHOHnKabEnbKaPaaemy Phoenix HBOBb AcTaBte ero B yCmntenb, CM Diagram 7.

CaeueHne LED CoctoHnE ycnnteIa

TomHybrid / He roprH Off - bblknohen

Cna6b6 beIy Standby - oxuuaHne

Apkn 6 beHy On - bklnoH

KpaCHy OTka 6blaKa nHTAHn PSU

Tompitott feher Keszentet

Feher Be

Voros PSU-hiba

Zona allapotjelzo LED

LED Állapot

Teljesitmenyfelvetei: <0,5 WHa minden zona inaktiv

< 45 W Minden zona bokapsolva

300 W maximalis atlag

1000Wcsucs

AC tapellatas: 100-240 V 50/60 Hz

AC-bemenet: IEC C14, bekapsolva

Hotechnikai parameterek
