ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FlexScan S1910M EIZO

Dessa meddelanden visas när den inkommande signalen är felaktig även om monitorn fungerar.Symptom Status Möjlig orsak och åtgärdDen inkommande signalen mottas inte på rätt sätt.När bilden visas normalt efter en kort stund är det inget fel på skärmen. (vissa datorer skickar inte ut signalen direkt efter att den satts på).Kontrollera att signalkabeln är riktigt ansluten till datorn.Växla inkommande signal genom att trycka på Signalfrekvensen är utanför specifi kationerna. Felaktig signalfrekvens visas i rött.Ändra läge till ett passande genom att använda grafi kkortets mjukvara. Se grafi kkortets bruksanvisning för ytterligare information.1 Greece ΣΥΜΒΟΛΑ ΑΣΦΑΛΕΙΑΣ Σε αυτό το εγχειρίδιο χρησιμοποιούνται τα παρακάτω σύμβολα ασφαλείας. Συνιστούν σημαντικές πληροφορίες. Διαβάστε τις με προσοχή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν δεν συμμορφωθείτε με τις πληροφορίες που παρέχει μια ΠΡΟΕΙΔΟΠΟΙΗΣΗ ενδέχεται να τραυματιστείτε σοβαρά και να διατρέξετε σοβαρό κίνδυνο για τη ζωή σας. Αν δεν συμμορφωθείτε με τις πληροφορίες που παρέχει η ΠΡΟΣΟΧΗ ενδέχεται να τραυματιστείτε ελαφρά ή/ και να προκληθούν υλικές ζημιές ή ζημιές στο προϊόν. Υποδεικνύει μια απαγορευμένη ενέργεια. Συνιστά τη σύνδεση με γείωση για λόγους ασφαλείας. ΠΡΟΦΥΛΑΞΕΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν από τη μονάδα αρχίζει να βγαίνει καπνός, ή αν η μονάδα μυρίζει σαν να καίγεται ή κάνει παράξενους θορύβους, αποσυνδέστε αμέσως όλες τις συνδέσεις τροφοδοσίας και επικοινωνήστε με τον αντιπρόσωπο για βοήθεια. Αν επιχειρήσετε να χρησιμοποιήσετε μια μονάδα που δυσλειτουργεί, μπορεί να προκληθεί πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό. Χρησιμοποιήστε το καλώδιο τροφοδοσίας που περιλαμβάνεται στη συσκευασία και συνδέστε τη μονάδα με την τυποποιημένη πρίζα ρεύματος της χώρας σας. Βεβαιωθείτε ότι χρησιμοποιείτε την ονομαστική τάση του καλωδίου τροφοδοσίας. Στην αντίθετη περίπτωση μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία. Κρατήστε μικρά αντικείμενα ή υγρά μακριά από τη μονάδα. Μικρά αντικείμενα που μπορεί να πέσουν κατά λάθος μέσα στις σχισμές αερισμού και να μπουν στο περίβλημα ή υγρά που θα χυθούν σε αυτό μπορεί να έχουν ως αποτέλεσμα πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό. Αν κάποιο αντικείμενο ή υγρό πέσει ή χυθεί μέσα στο περίβλημα, αποσυνδέστε αμέσως τη μονάδα από το ρεύμα. Αναθέστε τον έλεγχο της μονάδας σε εξειδικευμένο τεχνικό συντήρησης πριν να τη χρησιμοποιήσετε ξανά. Τοποθετήστε τη μονάδα σε κατάλληλο χώρο. Στην αντίθετη περίπτωση μπορεί να προκληθεί πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό.

• Μην την τοποθετείτε σε εξωτερικό χώρο.

• Μην την τοποθετείτε σε μεταφορικό όχημα (πλοίο, αεροσκάφος, τρένο, αυτοκίνητο κ.λπ.).

• Μην την τοποθετείτε σε περιβάλλον με σκόνη ή

• Μην την τοποθετείτε σε χώρο όπου κατευθύνεται απευθείας ατμός προς την οθόνη.

• Μην την τοποθετείτε κοντά σε συσκευές παραγωγής θερμότητας ή υγραντήρα. Ο εξοπλισμός πρέπει να συνδέεται με γειωμένη πρίζα. Στην αντίθετη περίπτωση μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία.

Μην φράζετε τις σχισμές αερισμού του περιβλήματος.

• Μην τοποθετείτε αντικείμενα πάνω στις σχισμές

• Μην εγκαθιστάτε τη μονάδα σε κλειστό χώρο.

• Μην χρησιμοποιείτε τη μονάδα όταν είναι πεσμένη ή αναποδογυρισμένη. Το φράξιμο των σχισμών αερισμού εμποδίζει τη σωστή ροή του αέρα και ενδέχεται να προκαλέσει πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό. Να χρησιμοποιείτε πρίζα με εύκολη Με αυτόν τον τρόπο διασφαλίζεται η δυνατότητα άμεσης αποσύνδεσης της μονάδας σε περίπτωση προβλήματος. Έγχρωμη οθόνη LCD Σχετικά με το εγχειρίδιο Εγκατάστασης και το Εγχειρίδιο χρήστη Εγχειρίδιο εγκατάστασης (το παρόν εγχειρίδιο) Περιγράφει βασικές πληροφορίες, από τη σύνδεση της οθόνης με PC έως τη χρήση της οθόνης. Εγχειρίδιο χρήστη (• Αρχείο HTML στο CD-ROM*) Περιέχει πληροφορίες για την εφαρμογή, όπως είναι οι ρυθμίσεις της οθόνης και οι προδιαγραφές.

• Παρέχονται αρχεία HTML μόνο στην αγγλική, τη γερμανική και τη γαλλική γλώσσα.2 Greece Περιεχόμενα συσκευασίας Ελέγξτε αν όλα τα παρακάτω αντικείμενα περιλαμβάνονται στη συσκευασία. Αν κάποιο από τα αντικείμενα λείπει ή παρουσιάζει φθορά, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

• Διατηρήστε το κουτί της συσκευασίας για μελλοντική μετακίνηση ή μεταφορά της οθόνης. □ Οθόνη□ Καλώδιο τροφοδοσίας □ Καλώδιο ψηφιακού σήματος (FD-C39) □ Καλώδιο αναλογικού σήματος (MD-C87) □ Καλώδιο EIZO USB (MD-C93)□ EIZO LCD Utility Disk (CD-ROM) • Εγχειρίδιο χρήστη □ Εγχειρίδιο εγκατάστασης (το παρόν εγχειρίδιο) □ Περιορισμένη εγγύηση □ Βίδες σταθεροποίησης: M4 × 12 mm 4 τεμάχια Χειριστήρια & λειτουργία 1 Κουμπί επιλογής σήματος Αλλάζει τα σήματα εισόδου σε περίπτωση σύνδεσης δύο PC με την οθόνη. 2 Κουμπί τρόπου λειτουργίαςΤο κουμπί σας επιτρέπει να αλλάξετε την εμφάνιση. 3 Κουμπί αυτόματης ρύθμισης Εκτελεί τη λειτουργία αυτόματης ρύθμισης της οθόνης. (αναλογικό σήμα μόνο) 4 Κουμπί Enter Προβάλει το μενού ρυθμίσεων, καθορίζει τα αντικείμενα στην οθόνη του μενού και αποθηκεύει τις ρυθμισμένες τιμές. 5 Κουμπιά ελέγχου (Αριστερά, Κάτω, Επάνω, Δεξιά) / / / : Εμφανίζει το παράθυρο ρύθμισης φωτεινότητας (σελίδα 5).
• Επιλέγει ένα αντικείμενο ρύθμισης ή αυξάνει/μειώνει τις ρυθμισμένες τιμές για σύνθετες ρυθμίσεις με χρήση του μενού ρυθμίσεων (σελίδα 5). 6 Κουμπί τροφοδοσίας Ανάβει και σβήνει τη μονάδα. 7 Ενδεικτικό τροφοδοσίας Δηλώνει την κατάσταση λειτουργίας της οθόνης. Μπλε : Λειτουργία Κίτρινο που αναβοσβήνει (2 φορές για το κάθε ένα)

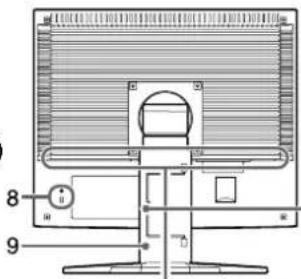

Λειτουργία εξοικονόμησης ενέργειας (Ψηφιακό μόνο)Κίτρινο : Εξοικονόμηση ενέργειαςΣβηστό : Τροφοδοσία Off8 Σχισμή κλειδώματος ασφαλείας Υποστηρίζει το σύστημα ασφαλείας Kensington’s MicroSaver. 9 Βάση (Αποσπώμενη) Η βάση ρυθμίζει το ύψος και τη γωνία κλίσης της οθόνης. 10 Υποδοχές σήματος εισόδου Αριστερά: Υποδοχή DVI-D (SIGNAL 1) /Δεξιά: Μίνι υποδοχή 15 ακίδων D-sub (SIGNAL 2) 11 θύρα USB Συνδέει το καλώδιο USB για να χρησιμοποιήσει το ScreenManager Pro για λογισμικό LCD (για Windows). Για πληροφορίες σχετικά με τον τρόπο χρήσης, ανατρέξτε στο Εγχειρίδιο χρήστη στο CD-ROM. 12 Θήκη καλωδίου Τοποθετούνται τα καλώδια της οθόνης.

• Η ονομασία ScreenManager

είναι ένα όνομα του EIZO για το μενού ρυθμίσεων. (Για πληροφορίες σχετικά με τη χρήση του ScreenManager, ανατρέξτε στο Εγχειρίδιο χρήστη στο CD-ROM.) Υποδοχή τροφοδοσίας Μενού ρυθμίσεων (*ScreenManager

Greece Σύνδεση καλωδίων

• Κατά την αντικατάσταση της ήδη υπάρχουσας οθόνης με μια οθόνη S1910 βεβαιωθείτε ότι έχετε αλλάξει τις ρυθμίσεις του PC για την ανάλυση και την κατακόρυφη συχνότητα σε αυτές που είναι διαθέσιμες για την οθόνη S1910 στον πίνακα ανάλυσης (στο οπισθόφυλλο) πριν να συνδέσετε το PC.

• Κατά τη σύνδεση δύο PC στην οθόνη, ανατρέξτε στο εγχειρίδιο χρήστη στο CD-ROM.

Βεβαιωθείτε ότι η οθόνη και το PC είναι εκτός λειτουργίας.

Συνδέστε την οθόνη με το PC χρησιμοποιώντας ένα καλώδιο σήματος που ταιριάζει με τις υποδοχές. Αφού συνδέσετε τις υποδοχές καλωδίων, σφίξτε τις βίδες των υποδοχών για να ασφαλίσετε την ένωση.

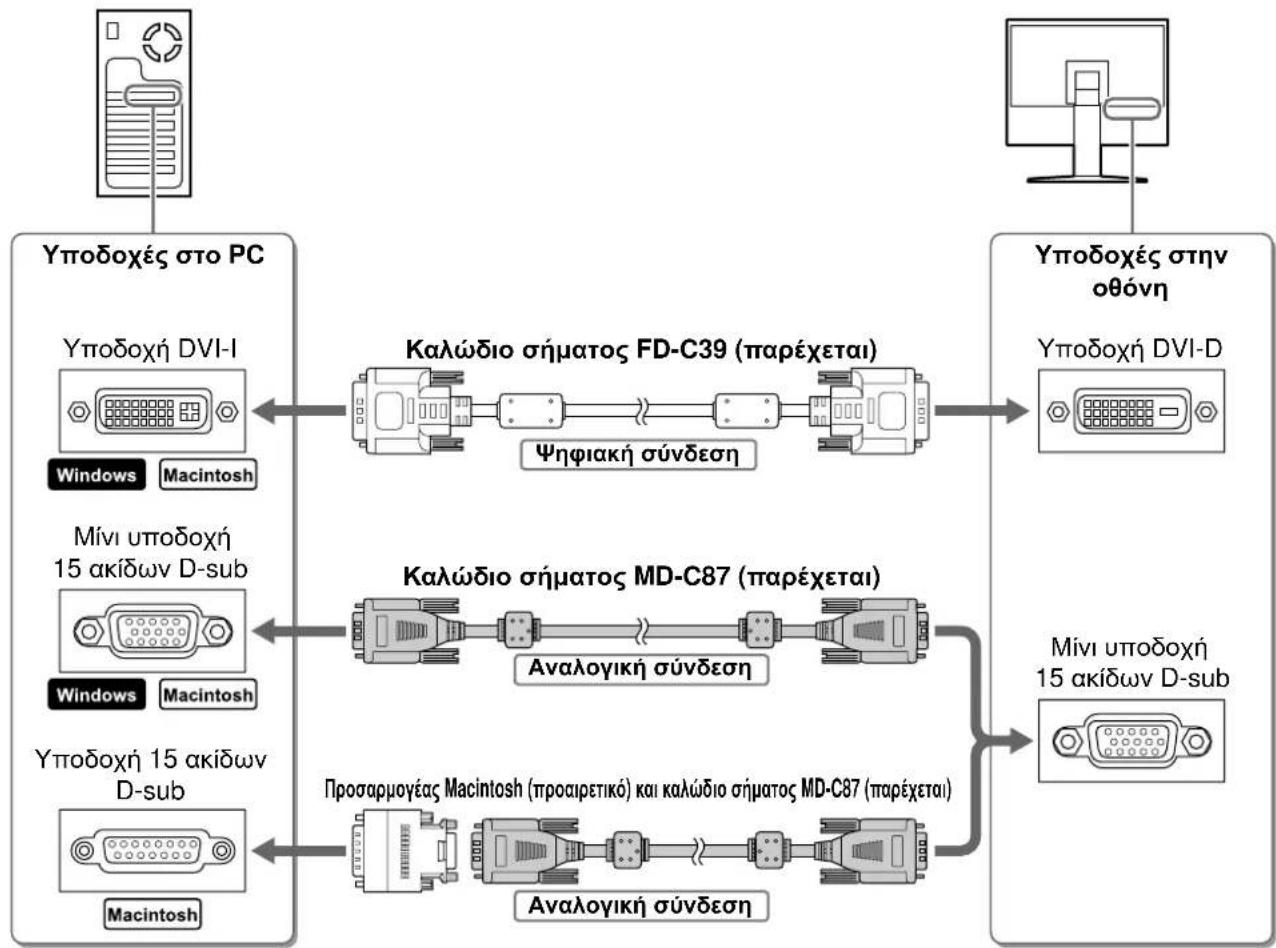

Συνδέστε το καλώδιο τροφοδοσίας σε παροχή ρεύματος και την υποδοχή τροφοδοσίας στην οθόνη. Ρύθμιση του ύψους και της γωνίας κλίσης Ρυθμίστε το ύψος της οθόνης, την κλίση και την οριζόντια περιστροφή της στην καταλληλότερη θέση εργασίας. Υποδοχές στο PC Υποδοχή DVI-I Μίνι υποδοχή 15 ακίδων D-sub Υποδοχή 15 ακίδων D-sub Υποδοχές στην

Υποδοχή DVI-D Μίνι υποδοχή 15 ακίδων D-sub Καλώδιο σήματος FD-C39 (παρέχεται) Καλώδιο σήματος MD-C87 (παρέχεται) Προσαρμογέας Macintosh (προαιρετικό) και καλώδιο σήματος MD-C87 (παρέχεται) Ψηφιακή σύνδεσηΑναλογική σύνδεσηΑναλογική σύνδεση4 Greece Εμφάνιση οθόνης

Πατήστε για να ανάψετε την οθόνη.

Ανάψτε το PC. Το ενδεικτικό τροφοδοσίας της οθόνης θα ανάψει μπλε και θα εμφανιστεί εικόνα.

Κατά τη χρήση αναλογικής εισόδου σήματος, εκτελέστε τη λειτουργία αυτόματης ρύθμισης. (Ανατρέξτε στην παράγραφο "Εκτέλεση λειτουργίας αυτόματης ρύθμισης" παρακάτω.) Η λειτουργία αυτόματης ρύθμισης δεν είναι απαραίτητη κατά την ψηφιακή είσοδο σήματος, επειδή οι εικόνες εμφανίζονται σωστά με βάση τα προ-ρυθμισμένα δεδομένα της οθόνης.

• Κλείστε την οθόνη και το PC μετά τη χρήση.

• Για μέγιστη εξοικονόμηση ενέργειας, συνιστάται να σβήσετε την οθόνη από το κουμπί τροφοδοσίας. Η αφαίρεση του καλωδίου τροφοδοσίας διακόπτει την παροχή ρεύματος στην οθόνη.

• Η λειτουργία αυτόματης ρύθμισης λειτουργεί σωστά όταν η εικόνα εμφανίζεται σε ολόκληρη την οθόνη μιας οθόνης PC Macintosh ή Windows. Μπορεί να μην εκτελείται σωστά όταν η εικόνα καλύπτει μέρος μόνο της οθόνης (για παράδειγμα όταν χρησιμοποιείται το παράθυρο γραμμής εντολών DOS) ή όταν υπάρχει μαύρο φόντο (ταπετσαρία κ.λπ.).

• Η λειτουργία αυτόματης ρύθμισης ενδέχεται να μην λειτουργεί σωστά με ορισμένες κάρτες γραφικών. Εκτέλεση λειτουργίας αυτόματης ρύθμισης (αναλογική είσοδος μόνο) Στην αναλογική είσοδο σήματος, η λειτουργία αυτόματης ρύθμισης σας επιτρέπει την αυτόματη ρύθμιση του οριζόντιου συγχρονισμού, του κατακόρυφου συγχρονισμού, της θέσης οθόνης και της ανάλυσης. Για λεπτομέρειες σχετικά με τη λειτουργία αυτόματης ρύθμισης, ανατρέξτε στο εγχειρίδιο χρήστη στο CD-ROM.

Πατήστε το . Εμφανίζεται ένα παράθυρο μηνύματος.

Πατήστε ξανά το ενώ το μήνυμα βρίσκεται στην οθόνη. Η λειτουργία αυτόματης ρύθμισης ενεργοποιείται και ο οριζόντιος και ο κατακόρυφος συγχρονισμός, η θέση της οθόνης και η ανάλυση ρυθμίζονται αυτόματα.5 Greece Επιλογή τρόπου λειτουργίας οθόνης Η λειτουργία FineContrast (αντίθεση ακριβείας) σας επιτρέπει να διαλέγετε με ευκολία την καλύτερη λειτουργία οθόνης σύμφωνα με την εφαρμογή της οθόνης. Για λεπτομέρειες σχετικά με τη λειτουργία FineContrast, ανατρέξτε στο εγχειρίδιο χρήστη στο CD-ROM. Λειτουργία FineContrast Custom (Προσαρμοσμένη) Για ρύθμιση σύμφωνα με τις προτιμήσεις σας. Movie (Ταινία) Κατάλληλο για την αναπαραγωγή κινούμενων εικόνων. Picture (Φωτογραφία) Κατάλληλη για εμφάνιση εικόνων, π.χ, φωτογραφιών ή άλλων. Text (Κείμενο) Κατάλληλη για εμφάνιση κειμένου σε λογισμικό επεξεργασίας κειμένου ή λογιστικών φύλλων sRGB Κατάλληλη για ταίριασμα χρωμάτων με περιφερειακά με υποστήριξη sRGB.

Πατήστε το . Εμφανίζεται το παράθυρο FineContrast.

Πατήστε ξανά το ενώ το μενού FineContrast εμφανίζεται στην οθόνη. Κάθε φορά που πατάτε το κουμπί, αλλάζει ο τρόπος λειτουργίας στην οθόνη. (Ανατρέξτε στον πίνακα της λειτουργίας FineContrast.)

Πατήστε το στον επιθυμητό τρόπο λειτουργία. Ο επιλεγμένος τρόπος λειτουργίας έχει ρυθμιστεί. Ρύθμιση φωτεινότητας της οθόνης

Πατήστε / / / . Εμφανίζεται το παράθυρο ρύθμισης φωτεινότητας.

Ρυθμίστε τη φωτεινότητα με τα κουμπιά

Πατήστε ή για να αυξήσετε τη φωτεινότητα της οθόνης ή πατήστε ή για να τη μειώσετε.

Πατήστε όταν φτάσετε στην επιθυμητή φωτεινότητα. Η τιμή που έχετε καθορίσει αποθηκεύεται. Εκτέλεση ρυθμίσεων για προχωρημένους Ρυθμίσεις για προχωρημένους για την οθόνη, το χρώμα και για διάφορες ρυθμίσεις είναι διαθέσιμες μέσω του μενού ρυθμίσεων. Για λεπτομέρειες σχετικά με κάθε ρύθμιση, ανατρέξτε στο εγχειρίδιο χρήστη στο CD-ROM.Παράθυρο ρύθμισης φωτεινότητας Εμφανίζει τον ήδη επιλεγμένο τρόπο λειτουργίας.Παράθυρο λειτουργίας FineContrast Οι βασικές ρυθμίσεις έχουν ολοκληρωθεί. Για πληροφορίες σχετικά με τις ρυθμίσεις για προχωρημένους, ανατρέξτε στο Εγχειρίδιο χρήστη στο CD-ROM. Μενού ρυθμίσεων6 Greece Πρόβλημα "Καθόλου εικόνα" Αν δεν εμφανίζεται εικόνα στην οθόνη ακόμη και μετά την εφαρμογή των προτεινόμενων λύσεων, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

1. Ελέγξτε το ενδεικτικό τροφοδοσίας.

Σύμπτωμα Κατάσταση Πιθανή αιτία και λύση Δεν υπάρχει εικόνα Το ενδεικτικό τροφοδοσίας δεν

Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας είναι συνδεδεμένο σωστά. Αν το πρόβλημα παραμένει, σβήστε την τροφοδοσία της οθόνης για λίγα λεπτά και στη συνέχεια ανάψτε την πάλι και προσπαθήστε ξανά. Το ενδεικτικό τροφοδοσίας είναι

Ελέγξτε τη ρύθμιση Φωτεινότητα (Brightness). Αλλάξτε το σήμα εισόδου πατώντας

Το ενδεικτικό τροφοδοσίας είναι

Πατήστε ένα πλήκτρο του πληκτρολογίου ή κάντε κλικ με το ποντίκι. Το ενδεικτικό τροφοδοσίας αναβοσβήνει αργά κίτρινο. Πατήσετε το κουμπί τροφοδοσίας του υπολογιστή.

2. Ελέγξτε το μήνυμα σφάλματος που παραμένει στην οθόνη για 40 δευτερόλεπτα.

Τα μηνύματα αυτά εμφανίζονται στην οθόνη όταν το μήνυμα εισόδου είναι εσφαλμένο ακόμα και όταν η οθόνη λειτουργεί. Σύμπτωμα Κατάσταση Πιθανή αιτία και λύση Δεν γίνεται σωστή λήψη του σήματος εισόδου. Αν μετά από λίγη ώρα η εικόνα εμφανίζεται σωστά, δεν υπάρχει κανένα πρόβλημα με την οθόνη. (Σε ορισμένα PC, η έξοδος του σήματος δεν γίνεται αμέσως μετά την ενεργοποίηση.) Ελέγξτε ότι το καλώδιο σήματος είναι συνδεδεμένο σωστά στον υπολογιστή. Αλλάξτε το σήμα εισόδου πατώντας το
