РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FlexScan S1910M EIZO

• Рекомендованное разрешение

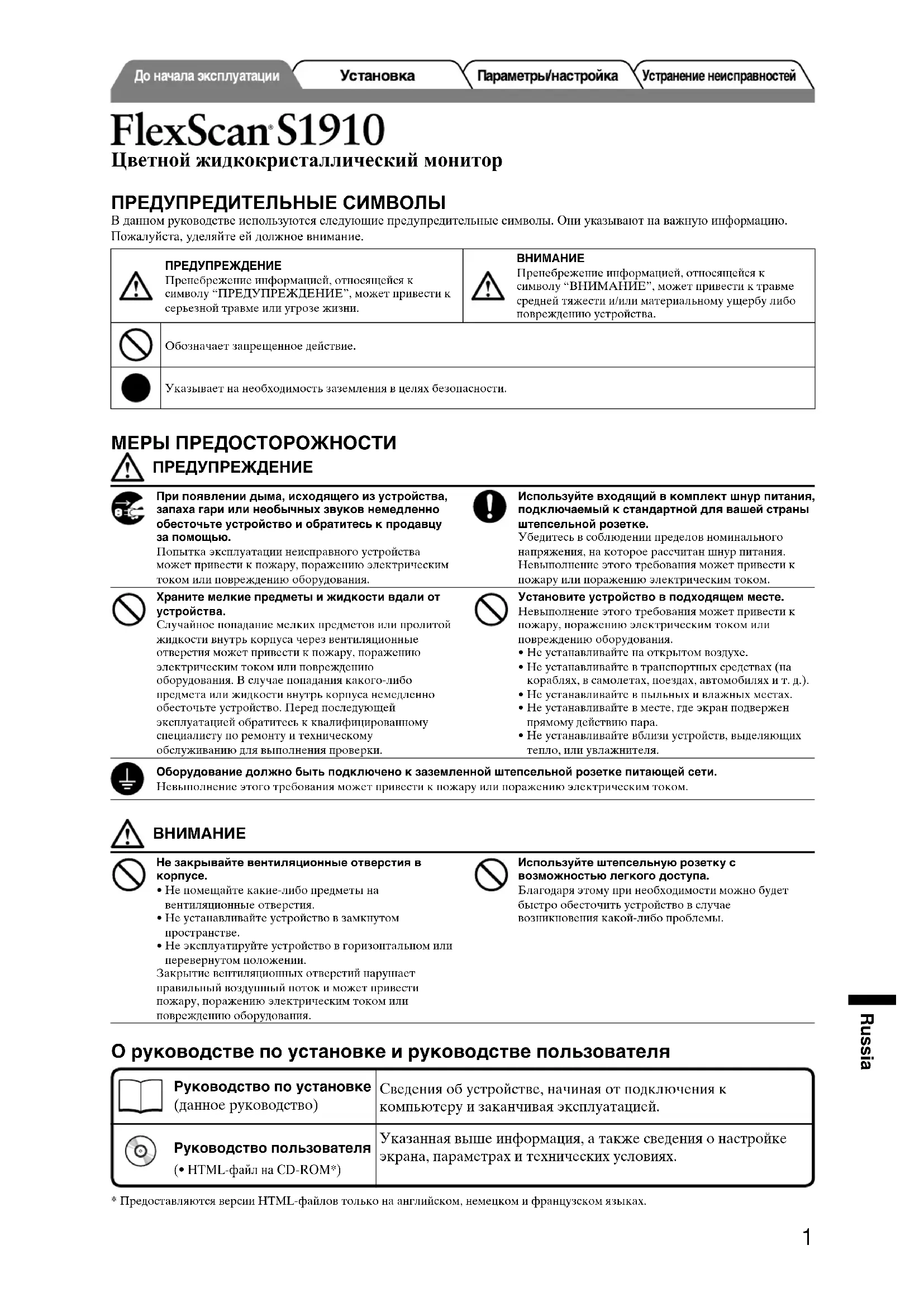

Η συχνότητα του σήματος είναι εκτός των προδιαγραφών. Η εσφαλμένη συχνότητα σήματος εμφανίζεται με κόκκινο χρώμα. Επιλέξτε μια κατάλληλη λειτουργία χρησιμοποιώντας το βοηθητικό πρόγραμμα της κάρτας γραφικών. Για λεπτομέρειες ανατρέξτε στο εγχειρίδιο της κάρτας γραφικών.1 Russia ПРЕДУПРЕДИТЕЛЬНЫЕ СИМВОЛЫ В данном руководстве используются следующие предупредительные символы. Они указывают на важную информацию. Пожалуйста, уделяйте ей должное внимание. ПРЕДУПРЕЖДЕНИЕПренебрежение информацией, относящейся к символу “ПРЕДУПРЕЖДЕНИЕ”, может привести к серьезной травме или угрозе жизни.ВНИМАНИЕПренебрежение информацией, относящейся к символу “ВНИМАНИЕ”, может привести к травме средней тяжести и/или материальному ущербу либо повреждению устройства.Обозначает запрещенное действие.Указывает на необходимость заземления в целях безопасности. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРЕДУПРЕЖДЕНИЕ При появлении дыма, исходящего из устройства, запаха гари или необычных звуков немедленно обесточьте устройство и обратитесь к продавцу за помощью.Попытка эксплуатации неисправного устройства может привести к пожару, поражению электрическим током или повреждению оборудования.Используйте входящий в комплект шнур питания, подключаемый к стандартной для вашей страны штепсельной розетке.Убедитесь в соблюдении пределов номинального напряжения, на которое рассчитан шнур питания. Невыполнение этого требования может привести к пожару или поражению электрическим током.Храните мелкие предметы и жидкости вдали от устройства.Случайное попадание мелких предметов или пролитой жидкости внутрь корпуса через вентиляционные отверстия может привести к пожару, поражению электрическим током или повреждению оборудования. В случае попадания какого-либо предмета или жидкости внутрь корпуса немедленно обесточьте устройство. Перед последующей эксплуатацией обратитесь к квалифицированному специалисту по ремонту и техническому обслуживанию для выполнения проверки.Установите устройство в подходящем месте.Невыполнение этого требования может привести к пожару, поражению электрическим током или повреждению оборудования.• Не устанавливайте на открытом воздухе.• Не устанавливайте в транспортных средствах (на кораблях, в самолетах, поездах, автомобилях и т. д.).• Не устанавливайте в пыльных и влажных местах.• Не устанавливайте в месте, где экран подвержен прямому действию пара.• Не устанавливайте вблизи устройств, выделяющих тепло, или увлажнителя.Оборудование должно быть подключено к заземленной штепсельной розетке питающей сети.Невыполнение этого требования может привести к пожару или поражению электрическим током. Не закрывайте вентиляционные отверстия в корпусе.• Не помещайте какие-либо предметы на вентиляционные отверстия.• Не устанавливайте устройство в замкнутом пространстве.• Не эксплуатируйте устройство в горизонтальном или перевернутом положении.Закрытие вентиляционных отверстий нарушает правильный воздушный поток и может привести пожару, поражению электрическим током или повреждению оборудования.Используйте штепсельную розетку с возможностью легкого доступа.Благодаря этому при необходимости можно будет быстро обесточить устройство в случае возникновения какой-либо проблемы. Цветной жидкокристаллический монитор О руководстве по установке и руководстве пользователя Руководство по установке(данное руководство)Сведения об устройстве, начиная от подключения к компьютеру и заканчивая эксплуатацией.Руководство пользователя(• HTML-файл на CD-ROM*)Указанная выше информация, а также сведения о настройке экрана, параметрах и технических условиях.* Предоставляются версии HTML-файлов только на английском, немецком и французском языках.2 Russia Содержимое упаковки Убедитесь, что все следующие компоненты имеются в упаковке. Пожалуйста, обращайтесь к продавцу за помощью, если что-либо из перечисленного ниже отсутствует или повреждено.ПРИМЕЧАНИЕ• Сохраните упаковку и материалы для будущего перемещения или перевозки монитора.□ Монитор□ Шнур питания □ Цифровой сигнальный кабель (FD-C39) □ Аналоговый сигнальный кабель (MD-C87) □ Кабель USB EIZO (MD-C93)□ EIZO LCD Utility Disk (CD-ROM) • Руководство пользователя □ Руководство по установке (данное руководство) □ Ограниченная гарантия □ Крепежные винты: M4 × 12 мм × 4шт. Средства управления и их назначение

Кнопка выбора входного сигналаПереключение входных сигналов при подключении к двум компьютерам. Кнопка режимаС помощью кнопки можно изменять режим дисплея. Кнопка автоматической настройкиАвтоматическая настройка экрана с установкой подходящих параметров. (только при аналоговом входном сигнале) Кнопка вводаОтображение меню параметров, определение элемента в экране меню, а также сохранение настроенных значений. Кнопки управления (влево, вниз, вверх, вправо)

• Кнопка / / / : отображение экрана настройки яркости (стр. 5).
• Выбор элемента настройки или увеличение/уменьшение настраиваемых значений для расширенных настроек в меню параметров (стр. 5). Кнопка питанияВключение/выключение питания. Индикатор питанияПоказывает рабочее состояние монитора.синий : рабочий режимМигающий желтый (2 раза для каждого): режим экономии энергии (только цифровой)желтый : режим экономии энергиивыключен : питание выключено Разъем для кодового замкаПоддерживает систему безопасности MicroSaver компании Kensington. Стойка (съемная)Подставка позволяет регулировать высоту и угол наклона экрана монитора. Разъемы для входных сигналовСлева: разъем DVI-D (СИГНАЛ 1) /Справа: 15-штырьковый мини-разъем D-Sub (СИГНАЛ 2) Порт USBПодключение кабеля USB с целью использования ScreenManager Pro для программного обеспечения ЖКД (для Windows).Подробнее об использовании ScreenManager см. в руководстве пользователя на CD-ROM. Держатель кабеляДержатель кабелей монитора.* ScreenManager - это название EIZO для меню параметров. (Подробнее об использовании меню ScreenManager см. в руководстве пользователя на CD-ROM.) Разъем питания Меню параметров (*ScreenManager

Russia Подключение кабелей

• При замене текущего монитора на монитор S1910 перед его подключением к компьютеру обязательно установите на компьютере такие параметры разрешения и частоты вертикальной развертки, которые подходят для монитора S1910 обратившись к таблице разрешений (на задней стороне обложки).

• При подключении двух компьютеров к монитору см. руководство пользователя на CD-ROM.

Убедитесь, что у монитора и компьютера выключено питание.

Подключите монитор к компьютеру, используя сигнальный кабель для соответствующих разъемов. После подключения разъемов кабеля затяните винты разъемов, чтобы обеспечить надежное соединение.

Подключите шнур питания к розетке и разъему питания, расположенному сзади монитора. Регулировка высоты и угла наклона экрана Возможна регулировка высоты, наклона и поворота экрана для достижения удобного для работы положения.

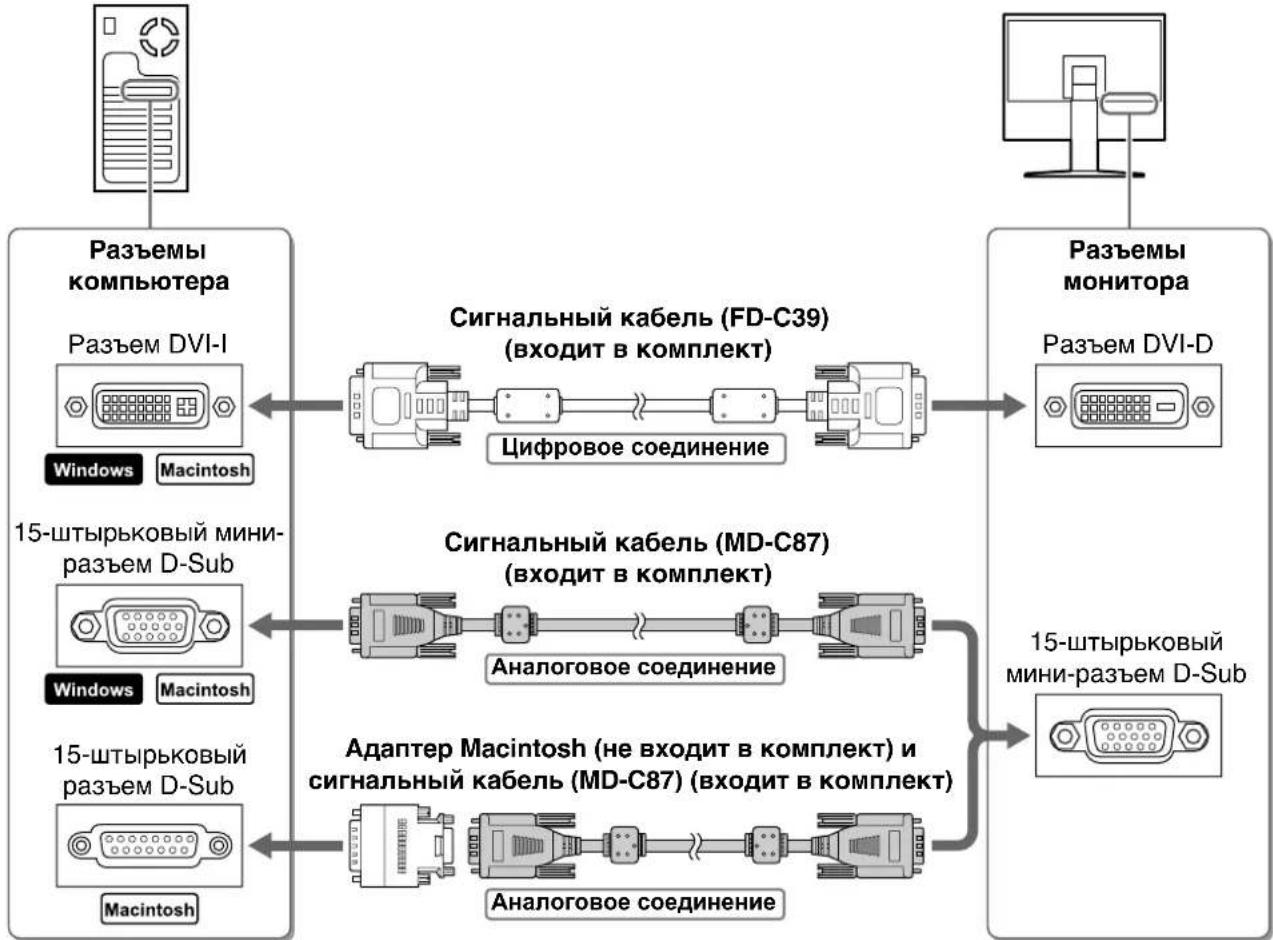

Разъем DVI-I 15-штырьковый мини- разъем D-Sub 15-штырьковый разъем D-Sub

Разъем DVI-D 15-штырьковый мини-разъем D-Sub Сигнальный кабель (FD-C39) (входит в комплект) Сигнальный кабель (MD-C87) (входит в комплект) Aдаптер Macintosh (не входит в комплект) и сигнальный кабель (MD-C87) (входит в комплект) Цифровое соединениеАналоговое соединениеАналоговое соединение4 Russia Отображение экрана

Нажмите , чтобы включить монитор.

Попробуйте включить компьютер. Индикатор питания монитора загорится синим цветом, и на экране появится картинка.

В случае аналоговых входных сигналов выполните автоматическую настройку (см. “Выполнение автоматической настройки”). В случае цифровых входных сигналов в использовании функции автоматической настройки необходимости нет, так как картинка будет отображаться правильно в соответствии с предварительно установленными параметрами.

• По окончании работы выключайте компьютер и монитор.

• Для максимальной экономии электроэнергии рекомендуется отключение монитора от источника питания. При отсоединении шнура питания питание монитора полностью отключается.

• Автоматическая настройка выполняется корректно, если изображение занимает максимально возможную площадь экрана компьютера Macintosh или персонального компьютера, работающего под управлением Windows. Она может выполняться неправильно, если изображение занимает лишь часть экрана, например, при использовании окна командной строки DOS или при черном цвете фона рабочего стола.

• Автоматическая настройка может выполняться неправильно при использовании некоторых

Выполнение автоматической настройки (только при аналоговом входном сигнале) В случае аналогового входного сигнала функция автоматической настройки позволяет настроить параметры синхронизации, фазы, смещения изображения и разрешения автоматически. Подробнее о функции автоматической настройки см. в руководстве пользователя на CD-ROM.

Нажмите кнопку . На экране появится сообщение.

Во время отображения сообщения на экране снова нажмите кнопку . Будет произведена автоматическая настройка параметров, таких как синхронизация, фаза, смещение изображения и разрешение экрана.5 Russia Выбор рабочего режима экрана Функция точной настройки контраста FineContrast позволяет легко устанавливать наиболее подходящий режим отображения информации на экране.Подробнее о функции точной настройки контраста FineContrast см. в руководстве пользователя на CD- ROM. Режим точной настройки контраста FineContrast Custom (Пользовательский)Настройка параметров цвета согласно предпочтениям пользователя.Movie (Kино)Подходит для просмотра динамических изображений.Picture (Изображениe)Подходит для отображения фото и других изображений.Text (Tекст)Подходит для отображения текста в текстовом процессоре или программе табличных вычислений. sRGB Подходит для обеспечения соответствия цветов при использовании периферийных устройств, поддерживающих стандарт sRGB.

Нажмите кнопку . Появится экран точной настройки контраста FineContrast.

Во время отображения меню точной настройки контраста FineContrast еще раз нажмите кнопку

При каждом нажатии кнопки происходит изменение режима (см. “Режим точной настройки контраста FineContrast”).

Выбрав нужный режим, нажмите кнопку . Выбранный режим будет сохранен. Настройка яркости экрана

Нажмите кнопку / / / . Появится экран настройки яркости.

Отрегулируйте яркость с помощью кнопки

Нажмите кнопку или для увеличения и или для уменьшения яркости экрана.

Установив нужную яркость, нажмите кнопку . Установленное значение яркости будет сохранено. Выполнение дополнительных настроек/регулировок В меню параметров можно выполнить дополнительные регулировки экрана или цвета, а также различные настройки.Подробнее обо всех функциях настроек см. в руководстве пользователя на CD-ROM.Экран настройки яркости Теперь основные настройки и регулировки выполнены. Подробнее о дополнительных настройках/регулировках см. в руководстве пользователя на CD-ROM. Меню параметровТекущий режим.Экран режима точной настройки контраста FineContrast6 Russia Отсутствует изображение на экране Если проблема не будет устранена, несмотря на выполнение предлагаемых действий, обратитесь к

1. Проверьте индикатор питания.

неисправности Состояние Причина и действия по устранению Отсутствует изображение Индикатор питания не горит. Проверьте правильность подключения шнура питания. Если проблема не будет устранена, выключите питание монитора на несколько минут, а затем снова включите его и попробуйте еще раз.Индикатор питания горит синим. Проверьте параметр яркости.Попробуйте переключить входной сигнал нажатием кнопки Индикатор питания горит желтым. Попробуйте нажать какую-либо клавишу на клавиатуре или щелкнуть кнопкой мыши.Индикатор питания медленно мигает желтым.Нажмите кнопку питания на компьютере.

Проверьте сообщения об ошибке (отображаются на экране в течение 40 секунд). Эти сообщения появляются в случае некорректного входного сигнала, даже если монитор исправен.

неисправности Состояние Причина и действия по устранению Некорректный входной сигнал. Если через некоторое время картинка отобразится правильно, значит, монитор исправен. (Некоторые компьютеры не выводят сигналы вскоре после включения.)Проверьте правильность подключения сигнального кабеля к компьютеру.Попробуйте переключить входной сигнал нажатием кнопки Частота сигнала находится вне допустимых пределов. Неправильная частота сигнала будет выделена красным цветом.Используйте обслуживающее программное обеспечение видеокарты для установки требуемого режима. Подробнее см. в руководстве по видеокарте.1
