BEDIENUNGSANLEITUNG FlexScan S1910M EIZO

• Empfohlene Aufl ösung

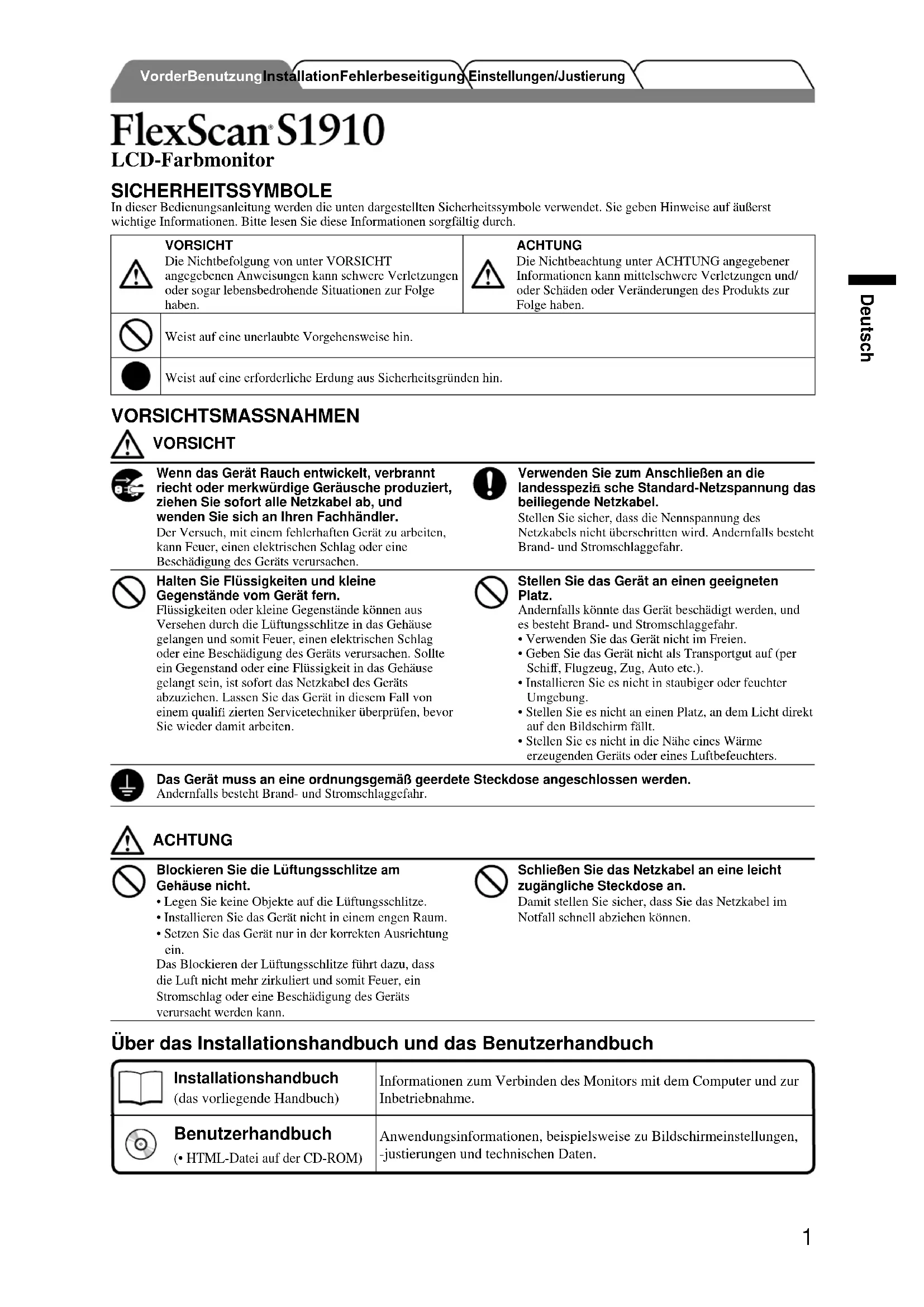

The signal frequency is outside the specifi cation. Incorrect signal frequency is shown in red. Change the mode to an appropriate mode using the graphics board’s utility software. Refer to the manual of the graphics board for details.1 Deutsch SICHERHEITSSYMBOLE In dieser Bedienungsanleitung werden die unten dargestellten Sicherheitssymbole verwendet. Sie geben Hinweise auf äußerst wichtige Informationen. Bitte lesen Sie diese Informationen sorgfältig durch.VORSICHTDie Nichtbefolgung von unter VORSICHT angegebenen Anweisungen kann schwere Verletzungen oder sogar lebensbedrohende Situationen zur Folge haben.ACHTUNGDie Nichtbeachtung unter ACHTUNG angegebener Informationen kann mittelschwere Verletzungen und/oder Schäden oder Veränderungen des Produkts zur Folge haben.Weist auf eine unerlaubte Vorgehensweise hin.Weist auf eine erforderliche Erdung aus Sicherheitsgründen hin. VORSICHTSMASSNAHMEN VORSICHT Wenn das Gerät Rauch entwickelt, verbrannt riecht oder merkwürdige Geräusche produziert, ziehen Sie sofort alle Netzkabel ab, und wenden Sie sich an Ihren Fachhändler.Der Versuch, mit einem fehlerhaften Gerät zu arbeiten, kann Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen.Verwenden Sie zum Anschließen an die landesspezifi sche Standard-Netzspannung das beiliegende Netzkabel.Stellen Sie sicher, dass die Nennspannung des Netzkabels nicht überschritten wird. Andernfalls besteht Brand- und Stromschlaggefahr.Halten Sie Flüssigkeiten und kleine Gegenstände vom Gerät fern.Flüssigkeiten oder kleine Gegenstände können aus Versehen durch die Lüftungsschlitze in das Gehäuse gelangen und somit Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen. Sollte ein Gegenstand oder eine Flüssigkeit in das Gehäuse gelangt sein, ist sofort das Netzkabel des Geräts abzuziehen. Lassen Sie das Gerät in diesem Fall von einem qualifi zierten Servicetechniker überprüfen, bevor Sie wieder damit arbeiten.Stellen Sie das Gerät an einen geeigneten Platz.Andernfalls könnte das Gerät beschädigt werden, und es besteht Brand- und Stromschlaggefahr.• Verwenden Sie das Gerät nicht im Freien.• Geben Sie das Gerät nicht als Transportgut auf (per Schiff, Flugzeug, Zug, Auto etc.).• Installieren Sie es nicht in staubiger oder feuchter Umgebung.• Stellen Sie es nicht an einen Platz, an dem Licht direkt auf den Bildschirm fällt.• Stellen Sie es nicht in die Nähe eines Wärme erzeugenden Geräts oder eines Luftbefeuchters.Das Gerät muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.Andernfalls besteht Brand- und Stromschlaggefahr. ACHTUNG Blockieren Sie die Lüftungsschlitze am Gehäuse nicht.• Legen Sie keine Objekte auf die Lüftungsschlitze.• Installieren Sie das Gerät nicht in einem engen Raum.• Setzen Sie das Gerät nur in der korrekten Ausrichtung ein. Das Blockieren der Lüftungsschlitze führt dazu, dass die Luft nicht mehr zirkuliert und somit Feuer, ein Stromschlag oder eine Beschädigung des Geräts verursacht werden kann.Schließen Sie das Netzkabel an eine leicht zugängliche Steckdose an.Damit stellen Sie sicher, dass Sie das Netzkabel im Notfall schnell abziehen können. LCD-Farbmonitor Vor der Benutzung Installation FehlerbeseitigungEinstellungen/Justierung Über das Installationshandbuch und das Benutzerhandbuch Installationshandbuch (das vorliegende Handbuch)Informationen zum Verbinden des Monitors mit dem Computer und zur Inbetriebnahme. Benutzerhandbuch (• HTML-Datei auf der CD-ROM)Anwendungsinformationen, beispielsweise zu Bildschirmeinstellungen, -justierungen und technischen Daten.2 Deutsch Vor der Benutzung Installation FehlerbeseitigungEinstellungen/Justierung Lieferumfang Prüfen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befi nden. Sollte einer der Gegenstände fehlen oder beschädigt sein, wenden Sie sich an Ihren Fachhändler.HINWEIS• Heben Sie die Verpackung sowie die Verpackungsmaterialien für evtl. Transporte des Monitors gut auf.□ Monitor□ Netzkabel□ digitales Signalkabel (FD-C39)□ analoges Signalkabel (MD-C87)□ EIZO USB-Kabel (MD-C93)□ CD-ROM mit EIZO LCD Utility Disk• Benutzerhandbuch□ Installationshandbuch (das vorliegende Handbuch)□ Beschränkte Garantie□ Fixierschrauben: M4 × 12 mm (4 Stck.) Bedienelemente und Funktionen 1 Taste zur Auswahl des EingangssignalsSchaltet zwischen den Signalen zweier angeschlossener Computer um.2 ModustasteMit der Taste können Sie die Anzeige ändern.3 Automatiktaste Führt eine automatische Justierung des Bildschirms durch. (nur Analogeingang)4 Eingabetaste Zeigt das Justierungsmenü an, wählt ein Element im Menübildschirm und speichert geänderte Werte.5 Steuertasten (Links, Unten, Oben, Rechts)• Taste / / / : Zeigt den Bildschirm für die Helligkeitseinstellung an (Seite 5).• Wählt ein Einstellungselement oder erhöht/reduziert justierte Werte erweiterter Einstellungen mithilfe des Justierungsmenüs (Seite 5).6 Netzschalter Zum Ein- und Ausschalten.7 Betriebsanzeige Zeigt den Betriebsstatus des Monitors an.Blau : Betrieb Gelb blinkend(jeweils zweimal) : Energiesparmodus (nur digital)Gelb : EnergiesparmodusAus : Hauptstromversorgung getrennt8 Öffnung für DiebstahlsicherungKompatibel mit dem Kensington MicroSaver-Sicherheitssystem. 9 Fuß (kann entfernt werden) Der Fuß dient zur Einstellung der Höhe und Neigung des Bildschirms. 10 SignaleingangLinks: DVI-D-Verbinder (SIGNAL 1) /Rechts: 15-poliger Mini-D-Sub-Anschluss (SIGNAL 2) 11 USB-Anschluss Anschluss des USB-Kabels zur Verwendung von ScreenManager Pro für LCD-Software (für Windows).Informationen zur Verwendung entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.) 12 Kabelabdeckung Enthält die Anschlusskabel.

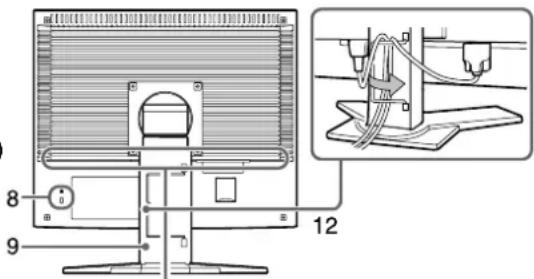

• ScreenManager ist der Name des Justierungsmenüs von EIZO. (Informationen zur Verwendung von ScreenManager entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.)NetzsteckerJustierungsmenü (*ScreenManager

Deutsch Vor der Benutzung InstallationEinstellungen/JustierungFehlerbeseitigung Anschließen von Kabeln Hinweis• Um einen bereits vorhandenen Monitor durch einen Monitor des Typs S1910 zu ersetzen, stellen Sie die PC-Einstellungen für Aufl ösung und vertikale Bildwiederholfrequenz auf die für S1910-Monitore verfügbaren Werte ein. Diese entnehmen Sie bitte der Aufl ösungstabelle (Rückseite der ersten Seite), bevor Sie den Monitor anschließen.HINWEIS• Lesen Sie im Benutzerhandbuch auf der CD-ROM nach, wenn Sie zwei PCs an den Monitor anschließen möchten.

Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind.

Verbinden Sie Monitor und Computer mithilfe eines passenden Signalkabels. Ziehen Sie nach dem Anschließen der Kabel die Schrauben der Verbinder an, um ein versehentliches Ausstecken zu verhindern.

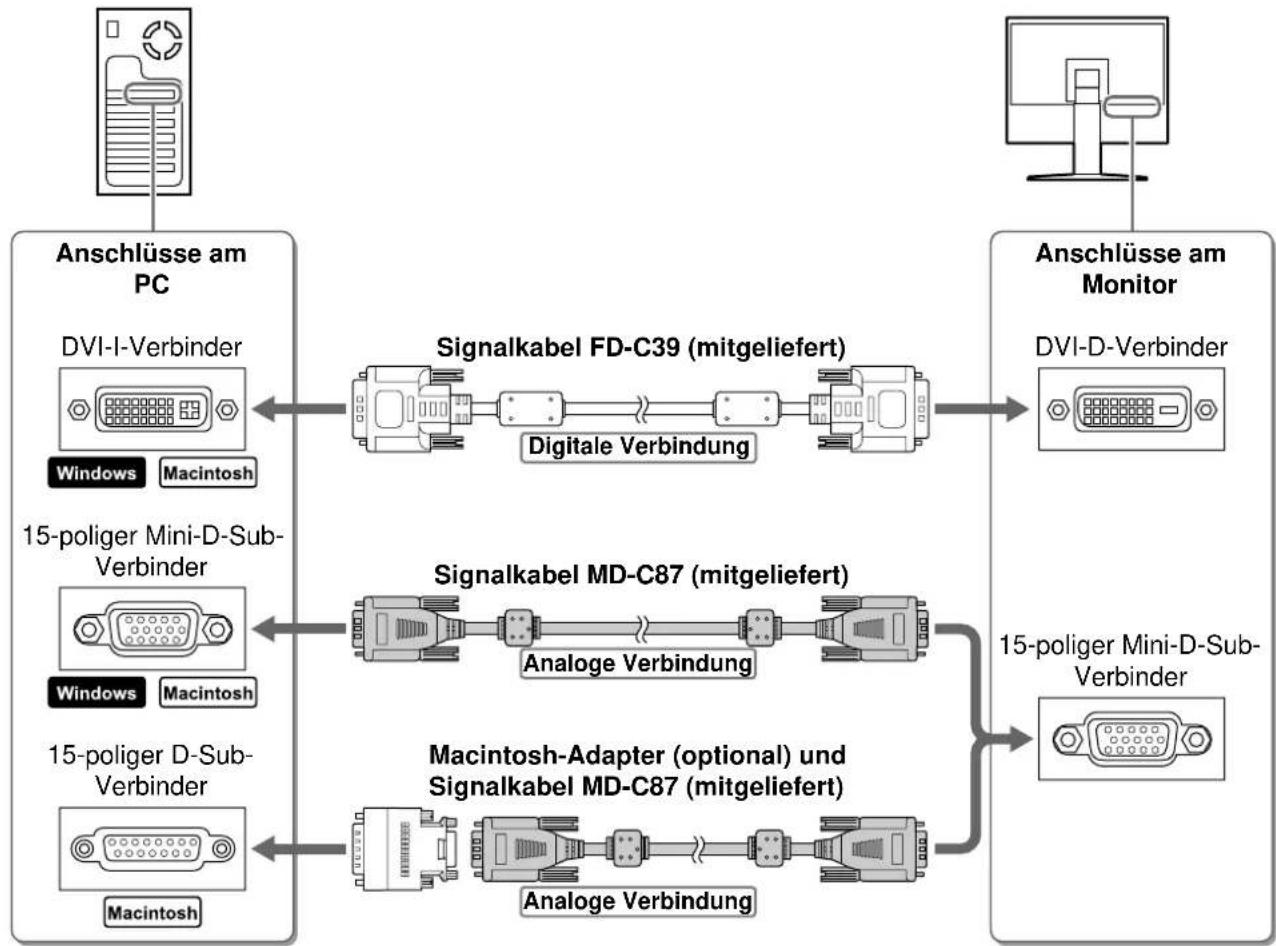

Verbinden sie mithilfe des Netzkabels den Netzanschluss des Monitors mit einer Steckdose. Höhe und Neigung des Bildschirms einstellen Stellen Sie die für Ihren Arbeitsplatz optimale Höhe, Neigung und Drehung des Bildschirms ein.Anschlüsse am DVI-I-Verbinder15-poliger Mini-D-Sub-Verbinder15-poliger D-Sub-VerbinderAnschlüsse am MonitorDVI-D-Verbinder15-poliger Mini-D-Sub-VerbinderSignalkabel FD-C39 (mitgeliefert)Signalkabel MD-C87 (mitgeliefert)Macintosh-Adapter (optional) und Signalkabel MD-C87 (mitgeliefert)Digitale VerbindungAnaloge VerbindungAnaloge Verbindung4 Deutsch Vor der Benutzung Installation FehlerbeseitigungEinstellungen/Justierung Bild wiedergeben

Drücken Sie , um den Monitor einzuschalten.

Schalten Sie den Computer ein. Die Betriebsanzeige des Monitors leuchtet auf (blau), und das Bild wird angezeigt.

Falls Sie den analogen Signaleingang verwenden, führen Sie die „automatische Einstellung“ durch. (Siehe „Automatische Einstellung durchführen“.) Falls Sie den digitalen Signaleingang verwenden, ist diese Funktion nicht erforderlich, da das Bild durch die voreingestellten Werte des Monitors automatisch korrekt angezeigt wird.Hinweis• Schalten Sie Computer und Monitor aus, wenn Sie sie nicht mehr benötigen.

• Um möglichst viel Energie zu sparen, empfi ehlt es sich, auch den Netzschalter auszuschalten. Wenn Sie das Netzkabel abziehen, wird die Stromzufuhr zum Monitor vollständig unterbrochen.Hinweis• Die automatische Einstellung funktioniert korrekt, wenn das Bild größtmöglich auf einem Macintosh- oder Windows-PC-Bildschirm angezeigt wird.Die Einstellung funktioniert möglicherweise nicht korrekt, wenn das Bild nur auf einem Teilbereich des Bildschirms angezeigt wird, z. B. wenn Sie ein DOS-Befehlsfenster verwenden oder falls Sie Schwarz als Desktop-Hintergrundfarbe gewählt haben.
• Die automatische Einstellung funktioniert möglicherweise nicht mit bestimmten Grafi kkarten. Automatische Einstellung durchführen (nur analoger Eingang) Falls Sie den analogen Eingang verwenden, können Sie Takt, Phase, Bildposition und Aufl ösung mithilfe der Automatikfunktion automatisch einstellen lassen.Weitere Einzelheiten zur automatischen Einstellung entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.

Drücken Sie . Ein Fenster mit einer Meldung wird angezeigt.

Während die Meldung angezeigt wird, drücken Sie erneut . Daraufhin wird die automatische Einstellung für Takt, Phase, Bildposition und Aufl ösung durchgeführt.5 Deutsch Vor der Benutzung Installation FehlerbeseitigungEinstellungen/Justierung Anzeigemodus auswählen Mithilfe des Modus „FineContrast“ können Sie den optimalen Anzeigemodus schnell und einfach wählen.Weitere Einzelheiten zu FineContrast entnehmen Sie dem Benutzerhandbuch auf der CD-ROM. FineContrast-Modus Custom (benutzerdefi niert)Vornehmen der gewünschten Einstellung.Movie (Film) Einstellung für animierte Bilder.Picture (Bild) Einstellung für Fotos und Bilder.Text Einstellung für Textverarbeitungen und Tabellenkalkulationen.sRGB Einstellung für Farbabgleich mit Peripheriegeräten, die sRGB unterstützen.

Drücken Sie . Das Fenster „FineContrast“ wird angezeigt.

Drücken Sie erneut die Taste , während das Menü „FineContrast“ angezeigt wird. Wenn Sie die Taste drücken, wird zwischen den Anzeigemodi gewechselt (siehe Tabelle „FineContrast-Modus“).

Ist der gewünschte Modus eingestellt, drücken Sie . Dadurch wird die Einstellung gespeichert. Bildschirmhelligkeit einstellen

Drücken Sie / / / . Das Menü zur Helligkeitseinstellung wird eingeblendet.

Stellen Sie die Helligkeit durch Drücken von / / / ein. Drücken Sie zum Aufhellen des Bildschirms die Taste oder ; zum Abdunkeln drücken Sie die Taste oder .

Ist die gewünschte Helligkeit eingestellt, drücken Sie . Damit wird der eingestellte Wert gespeichert. Erweiterte Einstellungen/Justierungen vornehmen Im Justierungsmenü können erweiterte Justierungen des Monitors und der Farben sowie verschiedene andere Einstellungen vorgenommen werden.Weitere Einzelheiten zu den einzelnen Justierungsfunktionen entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.Fenster zur HelligkeitseinstellungZeigt den aktuellen Modus an.FineContrast-Modusfenster Die grundlegenden Einstellungen und Justierungen sind damit beendet. Weitere Einzelheiten zu erweiterten Einstellungen/Justierungen entnehmen Sie dem Benutzerhandbuch auf der CD-ROM. Justierungsmenü6 Deutsch Vor der Benutzung Installation Fehlerbeseitigung Einstellungen/Justierung Problem: Kein Bild Wird auch nach dem Durchführen der nachfolgend vorgeschlagenen Lösungen kein Bild angezeigt, wenden Sie sich an Ihren Fachhändler.

1. Prüfen Sie den Status der Betriebsanzeige.

Symptom Status Mögl. Ursache und LösungKein Bild Anzeigenstatus: Aus Prüfen Sie, ob das Netzkabel richtig eingesteckt ist. Besteht das Problem weiterhin, schalten Sie den Monitor aus, nach wenigen Minuten wieder ein und versuchen Sie es erneut.Anzeigenstatus: Blau Prüfen Sie die Helligkeitseinstellung.Wechseln Sie durch Drücken der Taste das Eingangssignal.Anzeigenstatus: Gelb Drücken Sie eine Taste auf der Tastatur, oder klicken Sie mit der Maus.Anzeigenstatus: Gelb blinkend Drücken Sie die Einschalttaste des Computers.

2. Prüfen Sie die Fehlermeldungen. (Diese bleiben für 40 Sekunden auf dem

Bildschirm eingeblendet.) Diese Meldungen werden angezeigt, wenn das Eingangssignal nicht ordnungsgemäß übertragen wird, der Monitor jedoch korrekt funktioniert.Symptom Status Mögl. Ursache und LösungDas Eingangssignal wird nicht ordnungsgemäß empfangen.Wird das Bild nach kurzer Zeit ordnungsgemäß angezeigt, liegt kein Monitorproblem vor. (Einige PCs geben das Signal nicht direkt nach dem Einschalten aus.)Prüfen Sie, ob das Signalkabel ordnungsgemäß am Computer angeschlossen ist.Wechseln Sie durch Drücken der Taste das Eingangssignal.Die Signalfrequenz liegt nicht im zulässigen Bereich. Eine falsche Signalfrequenz wird rot angezeigt.Wechseln Sie mithilfe des zur Grafi kkarte gehörenden Dienstprogramms in einen kompatiblen Modus. Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grafi kkarte.1 Français

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der Standfuß muß den nachfolgenden Anforderungen entsprechen: a) Der Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät und des spezifi zierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der zugehörenden Bedienungsanleitung angegeben. b) Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht höher als die Augenhöhe eines Benutzers in sitzender Position ist. c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der Bildschirmmitte über dem Boden zwischen 135 – 150 cm beträgt. d)Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5°, min. nach hinten ≥ 5°). e) Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ±180°). Der maximale Kraftaufwand dafür muß weniger als 100 N betragen. f) Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde. g) Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt). h) Der Standfuß mit Bildschirmgerät muß bei einer Neigung von bis zu 10° aus der normalen aufrechten Position kippsicher sein. Hinweis zur Ergonomie : Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach EKI-ITB2000 mit dem Videosignal, 1280 Punkte × 1024 Zeilen RGB analog, 0,7 Vp-p und mindestens 75,0 Hz Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.) „Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäss EN ISO 7779“
