MANUALE UTENTE FlexScan S1910M EIZO

• Risoluzione consigliata

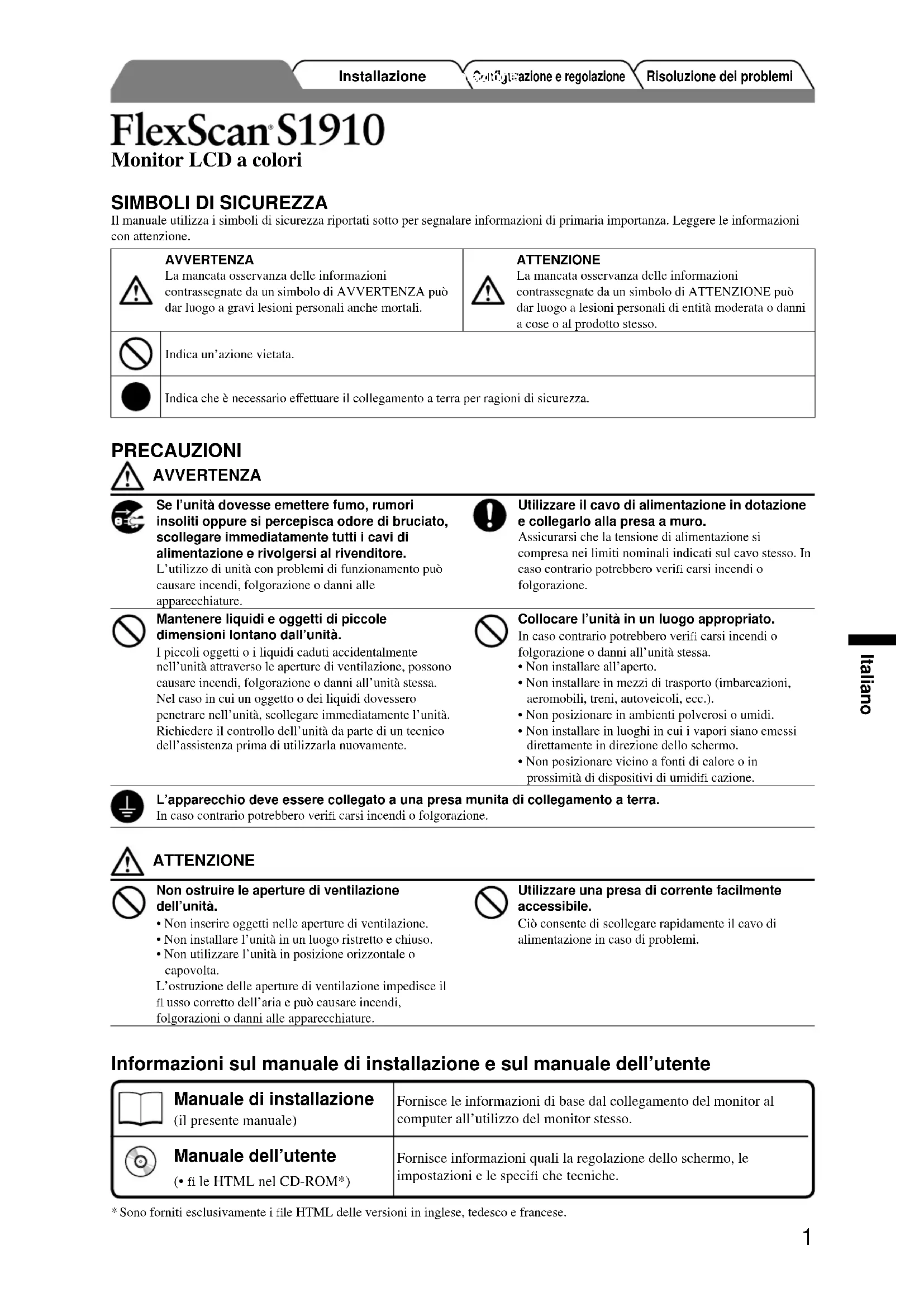

SIMBOLI DI SICUREZZA

Il manuale utilizza i simboli di sicurezza riportati sotto per segnalare informazioni di primaria importanza. Leggere le informazioni con attenzione.AVVERTENZALa mancata osservanza delle informazioni contrassegnate da un simbolo di AVVERTENZA può dar luogo a gravi lesioni personali anche mortali.ATTENZIONELa mancata osservanza delle informazioni contrassegnate da un simbolo di ATTENZIONE può dar luogo a lesioni personali di entità moderata o danni a cose o al prodotto stesso.Indica un’azione vietata.Indica che è necessario effettuare il collegamento a terra per ragioni di sicurezza. PRECAUZIONI AVVERTENZA Se l’unità dovesse emettere fumo, rumori insoliti oppure si percepisca odore di bruciato, scollegare immediatamente tutti i cavi di alimentazione e rivolgersi al rivenditore.L’utilizzo di unità con problemi di funzionamento può causare incendi, folgorazione o danni alle apparecchiature.Utilizzare il cavo di alimentazione in dotazione e collegarlo alla presa a muro.Assicurarsi che la tensione di alimentazione si compresa nei limiti nominali indicati sul cavo stesso. In caso contrario potrebbero verifi carsi incendi o folgorazione.Mantenere liquidi e oggetti di piccole dimensioni lontano dall’unità.I piccoli oggetti o i liquidi caduti accidentalmente nell’unità attraverso le aperture di ventilazione, possono causare incendi, folgorazione o danni all’unità stessa. Nel caso in cui un oggetto o dei liquidi dovessero penetrare nell’unità, scollegare immediatamente l’unità. Richiedere il controllo dell’unità da parte di un tecnico dell’assistenza prima di utilizzarla nuovamente.Collocare l’unità in un luogo appropriato.In caso contrario potrebbero verifi carsi incendi o folgorazione o danni all’unità stessa.• Non installare all’aperto.• Non installare in mezzi di trasporto (imbarcazioni, aeromobili, treni, autoveicoli, ecc.).• Non posizionare in ambienti polverosi o umidi.• Non installare in luoghi in cui i vapori siano emessi direttamente in direzione dello schermo.• Non posizionare vicino a fonti di calore o in prossimità di dispositivi di umidifi cazione.L’apparecchio deve essere collegato a una presa munita di collegamento a terra.In caso contrario potrebbero verifi carsi incendi o folgorazione. ATTENZIONE Non ostruire le aperture di ventilazione dell’unità.• Non inserire oggetti nelle aperture di ventilazione.• Non installare l’unità in un luogo ristretto e chiuso.• Non utilizzare l’unità in posizione orizzontale o capovolta.L’ostruzione delle aperture di ventilazione impedisce il fl usso corretto dell’aria e può causare incendi, folgorazioni o danni alle apparecchiature.Utilizzare una presa di corrente facilmente accessibile.Ciò consente di scollegare rapidamente il cavo di alimentazione in caso di problemi. Monitor LCD a colori Risoluzione dei problemiConfigurazione e regolazioneInstallazionePreparazione Informazioni sul manuale di installazione e sul manuale dell’utente Manuale di installazione (il presente manuale)Fornisce le informazioni di base dal collegamento del monitor al computer all’utilizzo del monitor stesso. Manuale dell’utente (• fi le HTML nel CD-ROM*)Fornisce informazioni quali la regolazione dello schermo, le impostazioni e le specifi che tecniche.

• Sono forniti esclusivamente i fi le HTML delle versioni in inglese, tedesco e francese.2 Italiano Risoluzione dei problemiConfigurazione e regolazione InstallazionePreparazione Contenuto della confezione Verifi care che tutti i seguenti componenti siano inclusi nella confezione. Se i componenti elencati di seguito risultassero mancanti o danneggiati, contattare il rivenditore locale. NOTA
• Conservare la confezione e tutti i relativi componenti per eventuali spostamenti del monitor.□ Monitor□ Cavo di alimentazione□ Cavo segnale digitale (FD-C39)□ Cavo segnale analogico (MD-C87)□ Cavo USB EIZO (MD-C93)□ EIZO LCD Utility Disk (CD-ROM) • Manuale dell’utente□ Manuale di installazione (il presente manuale)□ Garanzia limitata□ Viti di fi ssaggio: M4 × 12 mm 4PZ Comandi e funzioni 1 Tasto di selezione del segnale di ingressoConsente di selezionare il segnale di ingresso se al monitor sono collegati due PC.2 Pulsante modalitàIl pulsante consente di selezionare la visualizzazione.

Tasto di regolazione automatica Regola automaticamente la visualizzazione dello schermo (solo ingresso analogico) 4 Tasto di conferma Visualizza il menu di regolazione, consente di scegliere un valore dalla schermata di menu e salva i valori impostati.5 Tasti direzionali (sinistra, destra, giù, su)• tasto / / / : visualizza la schermata di regolazione della luminosità (pagina 5). consente di scegliere un valore di regolazione oppure aumenta/diminuisce i valori impostati per regolazioni avanzate mediante il menu di regolazione (pagina 5). Tasto di accensione/spegnimentoAccende o spegne l’unità.7 Stato indicatore Indica lo stato di funzionamento del monitor.Blu : Acceso Giallo lampeggiante(2 volte)

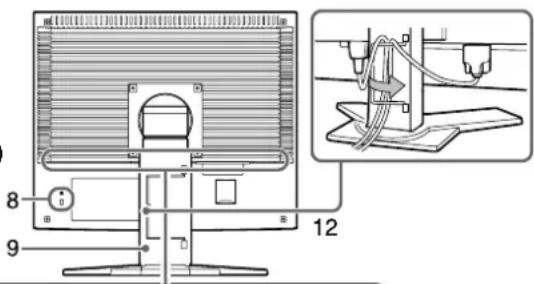

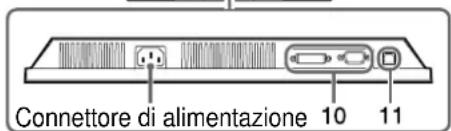

Modalità risparmio energetico (solo digitale)Giallo : Risparmio energeticoSpento : Alimentazione principale spenta8 Fissaggio lucchetto di sicurezzaQuesto tipo di blocco è compatibile con il sistema di sicurezza Kensinton MicroSaver. 9 Supporto (amovibile) Il supporto consente di regolare l’altezza e l’angolo dello schermo. 10 Connettori segnale di ingressoSinistra: Connettore (SIGNAL 1) DVI-D/Destra: Connettore D-Sub mini 15 pin (SIGNAL 2) 11 Porta USB Collega il cavo USB per l’utilizzo di ScreenManager Pro per il software LCD (per Windows).Per informazioni sull’uso di ScreenManager Pro, fare riferimento al manuale dell’utente su CD-ROM. 12 Copricavi Consente di mantenere fermi i cavi del monitor.

• ScreenManager è un marchio di EIZO per il menu Adjustment. (Per informazioni sull’uso di ScreenManager, fare riferimento al dell’manuale utente su CD-ROM.)Connettore di alimentazioneMenu regolazione (*ScreenManager

Italiano Risoluzione dei problemiConfigurazione e regolazione Preparazione Installazione Collegamento dei cavi Nota

• Durante la sostituzione del monitor attuale con un monitor S1910, assicurarsi di selezionare le impostazioni del computer per la risoluzione e la frequenza verticale disponibili per il monitor S1910 facendo riferimento alla tabella delle risoluzioni (retro copertina) prima di collegare il PC. NOTA
• Per collegare due PC al monitor, fare riferimento al Manuale dell’utente su CD-ROM.

Verifi care che il monitor e il PC siano scollegati dall’alimentazione elettrica.

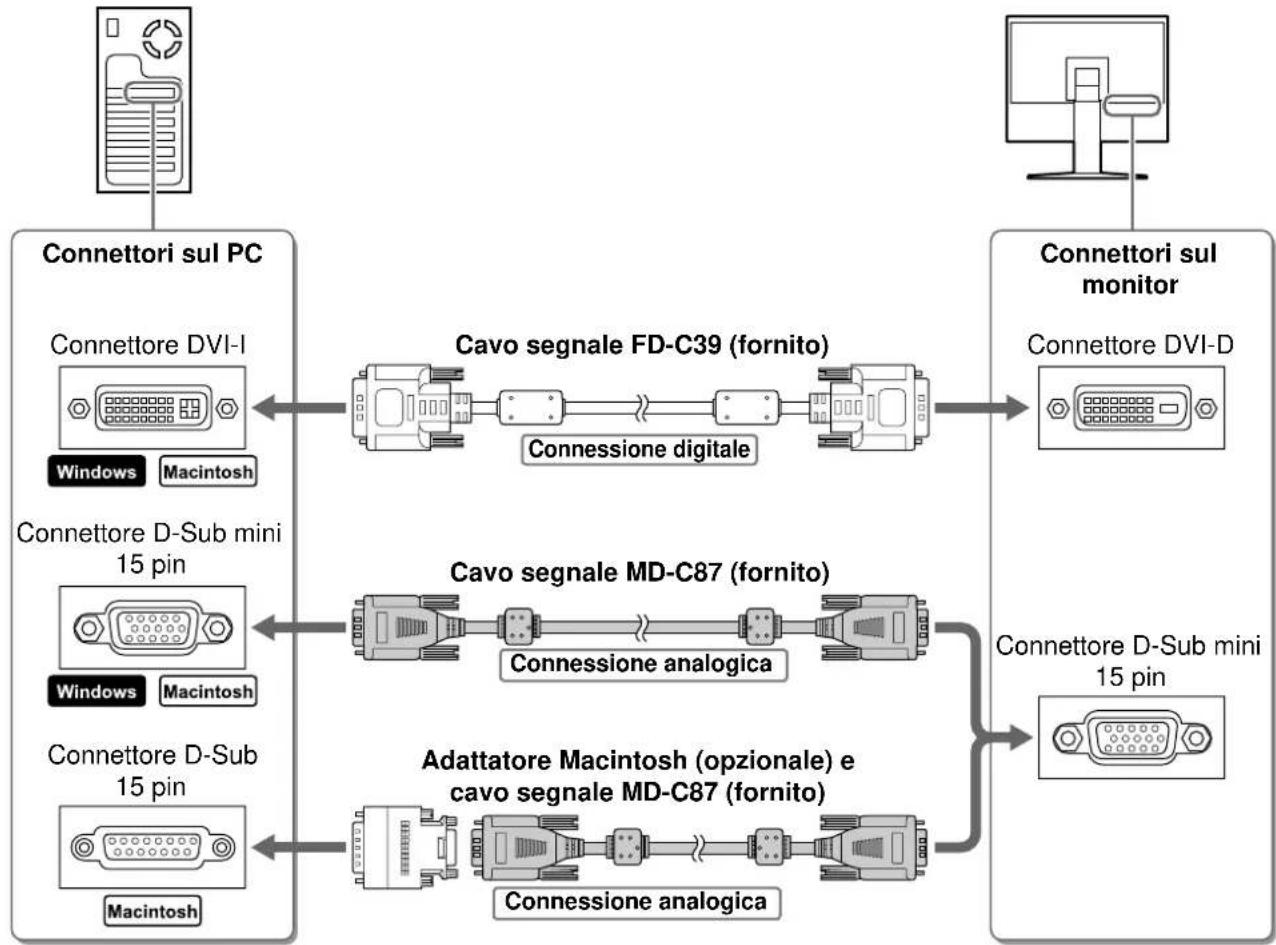

Collegare il monitor al computer con il cavo segnale appropriato per i connettori utilizzati. Dopo aver collegato i connettori dei cavi, stringere le viti dei connettori affi nché combacino perfettamente.

Collegare il cavo di alimentazione in una presa di corrente e il connettore di alimentazione sul monitor. Regolazione dell’altezza e dell’angolo dello schermo È possibile regolare l’altezza, l’inclinazione e la rotazione dello schermo fi no a ottenere la posizione di lavoro ottimale.Connettori sul PCConnettore DVI-IConnettore D-Sub mini 15 pinConnettore D-Sub 15 pinConnettori sul monitorConnettore DVI-DConnettore D-Sub mini 15 pinCavo segnale FD-C39 (fornito)Cavo segnale MD-C87 (fornito)Adattatore Macintosh (opzionale) e cavo segnale MD-C87 (fornito)Connessione digitaleConnessione analogicaConnessione analogica4 Italiano Preparazione Installazione Configurazione e regolazioneRisoluzione dei problemi Visualizzazione dello schermo

Premere per accendere il monitor.

Accendere il PC. Si accenderà l’indicatore di alimentazione del monitor (blu) e verrà visualizzata l’immagine dello schermo.

In modalità di ingresso analogico, eseguire la funzione di regolazione automatica (fare riferimento alla sezione “Esecuzione della funzione di regolazione automatica” riportata sotto). In modalità di ingresso digitale, la funzione di regolazione automatica non è necessaria poiché l’immagine verrà visualizzata correttamente sulla base dei dati preimpostati. Nota

• Al termine dell’uso spegnere sempre PC e monitor.• Per un risparmio energetico ottimale, si consiglia di spegnere il pulsante di alimentazione. Scollegando il cavo di alimentazione viene interrotto il fl usso di corrente al monitor. Nota
• La funzione di regolazione automatica funziona correttamente solo se l’immagine è visualizzata completamente sull’area di visualizzazione dello schermo di un computer Macintosh o Windows.La funzione di regolazione automatica non funziona correttamente se l’immagine è visualizzata solo su una parte dello schermo (ad esempio la fi nestra del prompt di DOS) oppure quando si utilizza uno sfondo nero.
• La funzione di regolazione automatica potrebbe non funzionare correttamente con alcuni tipi di schede grafi che. Esecuzione della funzione di regolazione automatica (solo ingres so analogico) In modalità di ingresso analogico, la funzione di regolazione automatica consente di regolare automaticamente clock, fase, posizione dello schermo e risoluzione.Fare riferimento al manuale dell’utente su CD-ROM per maggiori informazioni sulla funzione di regolazione automatica.

Premere . Verrà visualizzata una fi nestra di messaggio.

Premere nuovamente mentre è visualizzato il messaggio. La funzione di regolazione automatica verrà attivata per regolare automaticamente clock, fase, posizione dello schermo e risoluzione.5 Italiano Preparazione InstallazioneConfigurazione e regolazioneRisoluzione dei problemi Selezione della modalità schermo La funzione FineContrast consente di selezionare in modo semplice e intuitivo la miglior modalità di visualizzazione in base all’applicazione del monitor.Fare riferimento al manuale dell’utente su CD-ROM per maggiori informazioni sulla funzione FineContrast. Modalità FineContrast Custom (Personalizzato)Per la regolazione delle impostazioni secondo le proprie preferenze personali.Movie (Film) Ottimizzato per la visualizzazione di immagini in movimento. Picture (Foto) Ottimizzato per la visualizzazione di foto o immagini fi sse. Text (Testo) Ottimizzato per la visualizzazione di testo in programmi di elaborazione testo o fogli di calcolo. sRGB Ottimizzato per la corrispondenza colore con periferiche che supportano sRGB.

Premere . Viene visualizzata la fi nestra FineContrast.

Premere nuovamente mentre è visualizzato il menu FineContrast. A ogni pressione del tasto cambia la modalità sullo schermo (fare riferimento alla tabella “Modalità FineContrast”).

Premere quando è visualizzata la modalità desiderata. La modalità selezionata è impostata. Regolazione della luminosità

Premere / / / . Viene visualizzata la fi nestra di regolazione della luminosità.

Regolare la luminosità con / / / . Premere o per aumentare la luminosità dello schermo oppure o per diminuirla.

Premere quando è visualizzata la luminosità desiderata. La luminosità specifi cata viene salvata. Esecuzione delle impostazioni/regolazioni avanzate Il menu di regolazione dispone di varie impostazioni per la regolazione dello schermo e del colore.Fare riferimento al manuale dell’utente su CD-ROM per maggiori informazioni su ciascuna funzione di regolazione.Finestra di regolazione della minosità Le impostazioni e le regolazioni di base sono state completate. Fare riferimento al manuale dell’utente su CD-ROM per maggiori informazioni sulle regolazioni/impostazioni avanzate. Menu regolazioneFinestra della modalità FineContrastVisualizza la modalità corrente.6 Italiano Prior to use Setting/Adjustment Troubleshooting Configurazione e regolazione Preparazione Installazione Risoluzione dei problemi Problema Nessuna immagine Se sul monitor non viene visualizzata alcuna immagine anche dopo aver applicato le soluzioni consigliate, contattare il rivenditore locale.

1. Verifi care l’indicatore di alimentazione.

Sintomo Stato Possibile causa e rimedioNessuna immagine L’indicatore di alimentazione non si accende.Verifi care che il cavo di alimentazione sia collegato correttamente. Se il problema persiste, spegnere il monitor per alcuni minuti, quindi riaccenderlo e tentare di nuovo.L’indicatore di alimentazione si illumina in blu.Controllare l’impostazione della luminosità.Commutare il segnale di ingresso premendo .L’indicatore di alimentazione si illumina in giallo.Premere un tasto sulla tastiera o a fare clic con il mouse.L’indicatore di alimentazione lampeggia lentamente in giallo.Premere il pulsante di accensione del computer.

2. Controllare il messaggio di errore che rimane visualizzato a schermo per 40

secondi. Tali messaggi vengono visualizzati quando il segnale di ingresso non è corretto, anche se il monitor funziona correttamente.Sintomo Stato Possibile causa e rimedioIl segnale di ingresso non viene ricevuto correttamente.Se l’immagine viene visualizzata in modo corretto per alcuni minuti, non esiste alcun problema del monitor. (Alcuni computer non trasmettono segnali in uscita subito dopo l’accensione.)Controllare che il cavo dei segnali sia collegato correttamente al PC.Commutare il segnale di ingresso premendo .La frequenza del segnale è al di fuori delle specifi che consentite. L’errore di frequenza del segnale è visualizzato in rosso.Cambiare la frequenza del segnale utilizzando il software di utilità della scheda grafi ca. Fare riferimento al manuale della scheda grafi ca per ulteriori informazioni.1 Svenska SÄKERHETSSYMBOLER Den här manualen använder säkerhetssymbolerna nedan. De indikerar kritisk information. Läs dem noggrant.VARNINGOm informationen i en VARNING inte åtföljs kan det resultera i allvarliga skador som kan vara livshotande.FÖRSIKTIGHETOm uppmaningen FÖRSIKTIGHET inte åtföljs fi nns det risk för person- eller produktskador.Indikerar en förbjuden åtgärd.Indikerar att enheten skall anslutas till jordat eluttag.
