MANUALE UTENTE FLEXSCAN S2111W EIZO

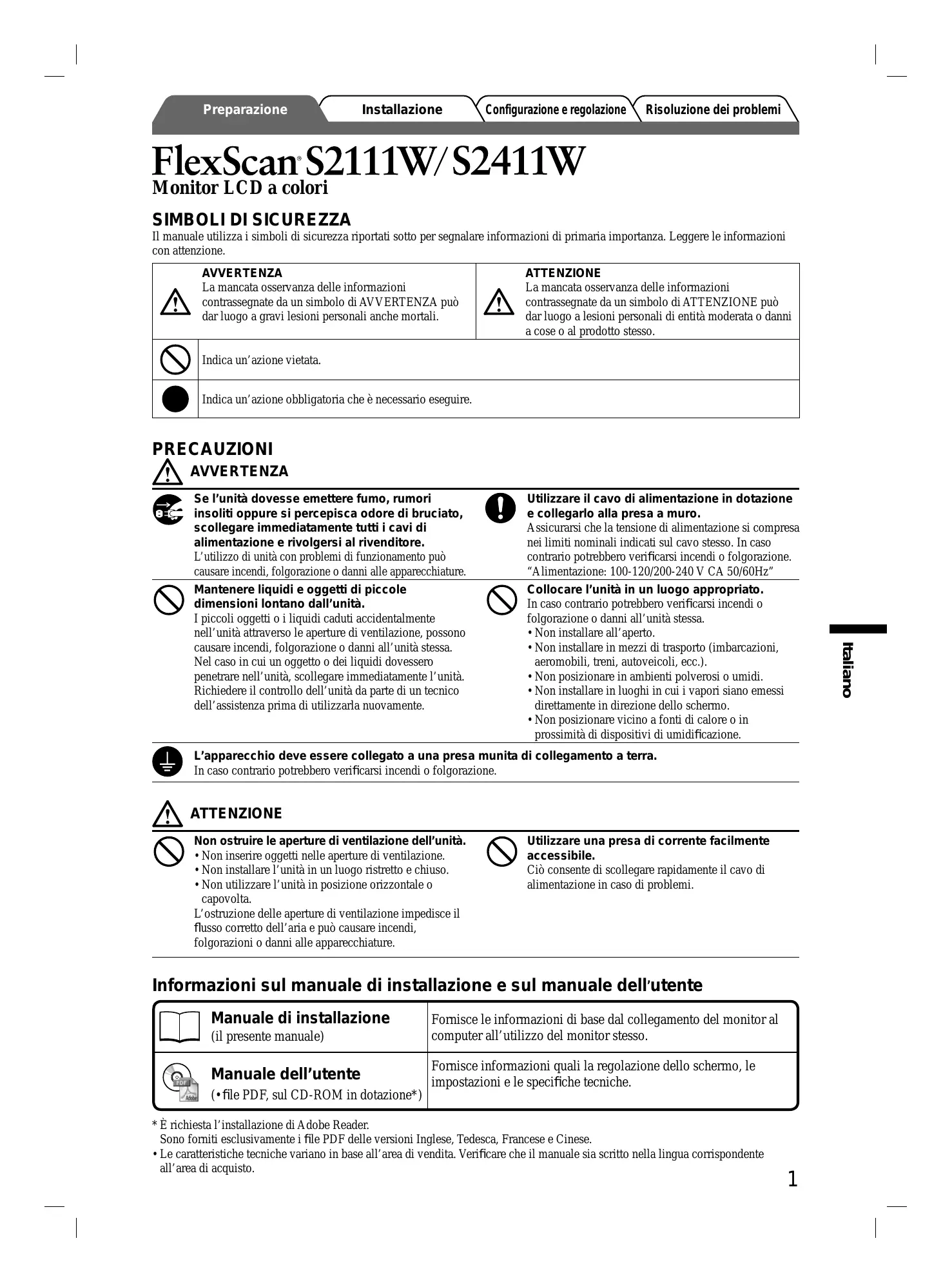

Configurazione e regolazione isoluzione dei problem FlexScan S2111W/S2411W Monitor LCD a colori

SIMBOLI DI SICUREZZA

Il manuale utilizza i simboli di sicurezza riportati sotto per segnalare informazioni di primaria importanza. Leggere le informazioni con attenzione. AVVERTENZA ATTENZIONE La mancata osservanza delle informazioni La mancata osservanza delle informazioni VAN contrassegnate da un simbolo di AV VERTENZA pud VAN contrassegnate da un simbolo di ATTENZIONE pud dar luogo a gravi lesioni personali anche mortali. dar luogo a lesioni personali di entità moderata o danni a cose o al prodotto stesso. W Indica un’azione vietata. @ Indica un’azione obbligatoria che è necessario eseguire. PRECAUZIONI À AVVERTENZA Se l’unità dovesse emettere fumo, rumori Utilizzare il cavo di alimentazione in dotazione € insoliti oppure si percepisca odore di bruciato, O0 e collegarlo alla presa a muro. scollegare immediatamente tutti i cavi di Assicurarsi che la tensione di alimentazione si compresa alimentazione e rivolgersi al rivenditore. nei limiti nominali indicati sul cavo stesso. In caso L'utilizzo di unità con problemi di funzionamento pud contrario potrebbero verificarsi incendi o folgorazione. causare incendi, folgorazione o danni alle apparecchiature. “Alimentazione: 100-120/200-240 V CA 50/60Hz” Mantenere liquidi e oggetti di piccole Collocare l'unità in un luogo appropriato. SO dimensioni lontano dall’unità. In caso contrario potrebbero verificarsi incendi o I piccoli oggetti o i liquidi caduti accidentalmente folgorazione o danni all’unità stessa. nell’unità attraverso le aperture di ventilazione, possono + Non installare all’aperto. causare incendi, folgorazione o danni all’unità stessa. + Noninstallare in mezzi di trasporto (imbarcazioni, Nel caso in cui un oggetto o dei liquidi dovessero aeromobili, treni, autoveicoli, ecc.). penetrare nell’unità, scollegare immediatamente l’unità. + Non posizionare in ambienti polverosi o umidi. Richiedere il controllo dell’unità da parte di un tecnico + Non installare in luoghi in cui i vapori siano emessi dell’assistenza prima di utilizzarla nuovamente. direttamente in direzione dello schermo. + Non posizionare vicino a fonti di calore o in prossimità di dispositivi di umidificazione. [1] L'apparecchio deve essere collegato a una presa munita di collegamento a terra. In caso contrario potrebbero verificarsi incendi o folgorazione. VAN ATTENZIONE OS Non ostruire le aperture di ventilazione dell’unità. O Utilizzare una presa di corrente facilmente + Noninserire oggetti nelle aperture di ventilazione. accessibile. + Non installare l'unità in un luogo ristretto e chiuso. Ciù consente di scollegare rapidamente il cavo di + Non utilizzare l’unità in posizione orizzontale o alimentazione in caso di problemi. capovolta. L'ostruzione delle aperture di ventilazione impedisce il flusso corretto dell’aria e pud causare incendi, folgorazioni o danni alle apparecchiature. Informazioni sul manuale di installazione e sul manuale dell'utente Manuale di installazione Fomisce le informazioni di base dal collegamento del monitor al (il presente manuale) computer all’utilizzo del monitor stesso. ñ Fomisce informazioni quali la regolazione dello schermo, le @ Manuale dell'utente impostazioni e le specifiche tecniche. (-file PDF, sul CD-ROM in dotazione*) *È richiesta l'installazione di A dobe Reader. Sono fomiti esclusivamente i file PDF delle versioni Inglese, Tedesca, Francese e Cinese. + Le caratteristiche tecniche variano in base all’ area di vendita. Verificare che il manuale sia scritto nella lingua comispondente all’area di acquisto. ouelley |

Prepara Configurazione e regolazione Contenuto della confezione Verificare che tutti i seguenti componenti siano inclusi nella confezione. Se i componenti elencati di seguito risultassero mancanti o danneggiati, contattare il rivenditore locale. NOTA + Conservare la confezione e tutti i relativi componenti per eventuali spostamenti del monitor. a Monitor a Cavo di alimentazione LD —— 17 a Cavo segnale digitale (FD-C39) (EE a Cavo segnale analogico (FD-C16)

• Manuale dell'utente o Manuale di installazione (il presente manuale) o Garanzia limitata a Viti di montaggio (M4 x 12, 4 pezzi (S2111W)/ 6 pezzi(S2411W))

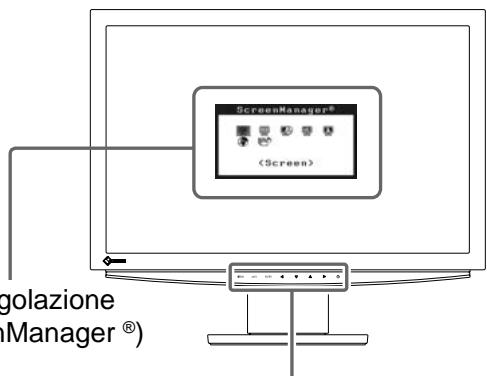

Menu regolazione (*ScreenManager ©) wa [4 v Connettore di alimentazione

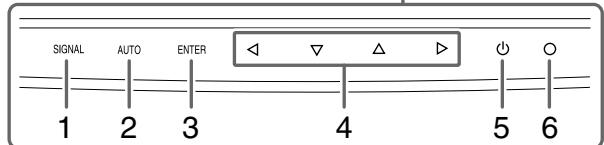

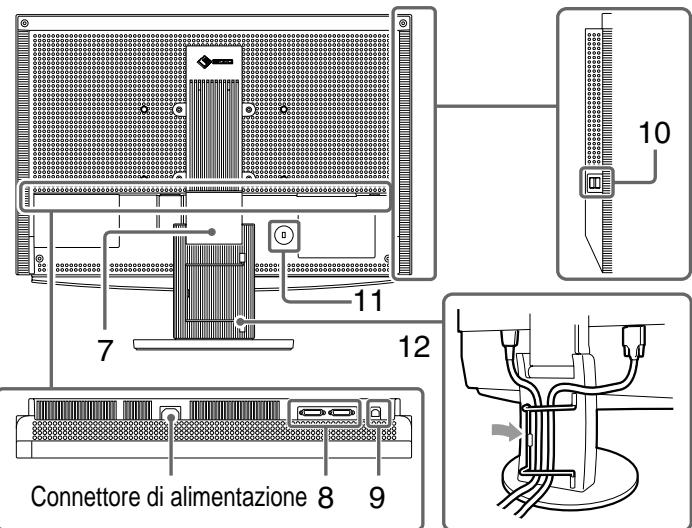

1 | Interruttore di selezione del Consente di selezionare il segnale di ingresso se al monitor sono collegati segnale di ingresso (SIGNAL ) | due PC 2 | Interruttore di regolazione k : automatica (AUTO ) Regola automaticamente la visualizzazione dello schermo. (solo ingresso analogico) 3 | Interruttore di conferma (ENTER) | Visualizza il menu di regolazione, consente di scegliere un valore dalla schermata di menu e salva i valori impostati. 4 | Interruttori direzionali + Interruttore < o D: consente di visualizzare il menu FineContrast (pagina 5). (sinistra, destra, giù, su) *Interruttore À o v: consente di visualizzare la schermata di regolazione (4Y AD) della luminosità (pagina 5). + Consente di scegliere un valore di regolazione oppure aumenta/diminuisce i valori impostati per regolazioni avanzate mediante il menu di regolazione (pagina 5) 5 | Interruttore di accensione/ Accende o spegne l'unità spegnimento ((l)) pegne l'uni 6 | Indicatore di alimentazione Indica lo stato di funzionamento del monitor. Blu : ACCeso Spento : Alimentazione principale spenta Arancione _: Risparmio energetico 7 | Supporto ArcSwing 2 Consente di regolare l’altezza e l'angolo dello schermo 8 | Connettori segnale di ingresso | Connettore DVI-I x 2 9 | Porta USB (superiore) Consente di collegare il cavo USB per l'uso di ScreenManager Pro per il software LCD (per Windows). Per informazioni sull'uso del software, consultare il manuale dell'utente su CD-ROM 10 | Porta USB (inferiore) Consente di collegare una periferica USB. 11 | Fissaggio lucchetto di sicurezza | Questo tipo di blocco è compatibile con il sistema di sicurezza Kensinton Micros aver. 12 | Fermacavi Consente di coprire i cavi del monitor.

• ScreenManager ® è un marchio di EIZO per il menu regolazione. (Per informazioni sull’uso di ScreenManager, fare iferimento al manuale dell’utente su CD-ROM.)

Preparazione Installazione Configurazione e regolazione Ÿ Risoluzione dei problemi Collegamento dei cavi Nota

• Durante la sostituzione del monitor attuale con un monitor S2111W/S 2411W, assicurarsi di selezionare le impostazioni del computer per la risoluzione e la frequenza verticale disponibili per il monitor S2111W/ S2411W facendo riferimento alla tabella delle risoluzioni (retro copertina) prima di collegare il PC. NOTA + Per collegare due PC al monitor, fare riferimento al Manuale utente su CD-ROM. L verificare che il monitor e il PC siano scollegati dall’alimentazione elettrica. 2 Collegare il monitor al computer con il cavo segnale appropriato per i connettori utilizzati. Dopo aver collegato i connettori dei cavi, stringere le viti dei connettori affinché combacino perfettamente. EAN

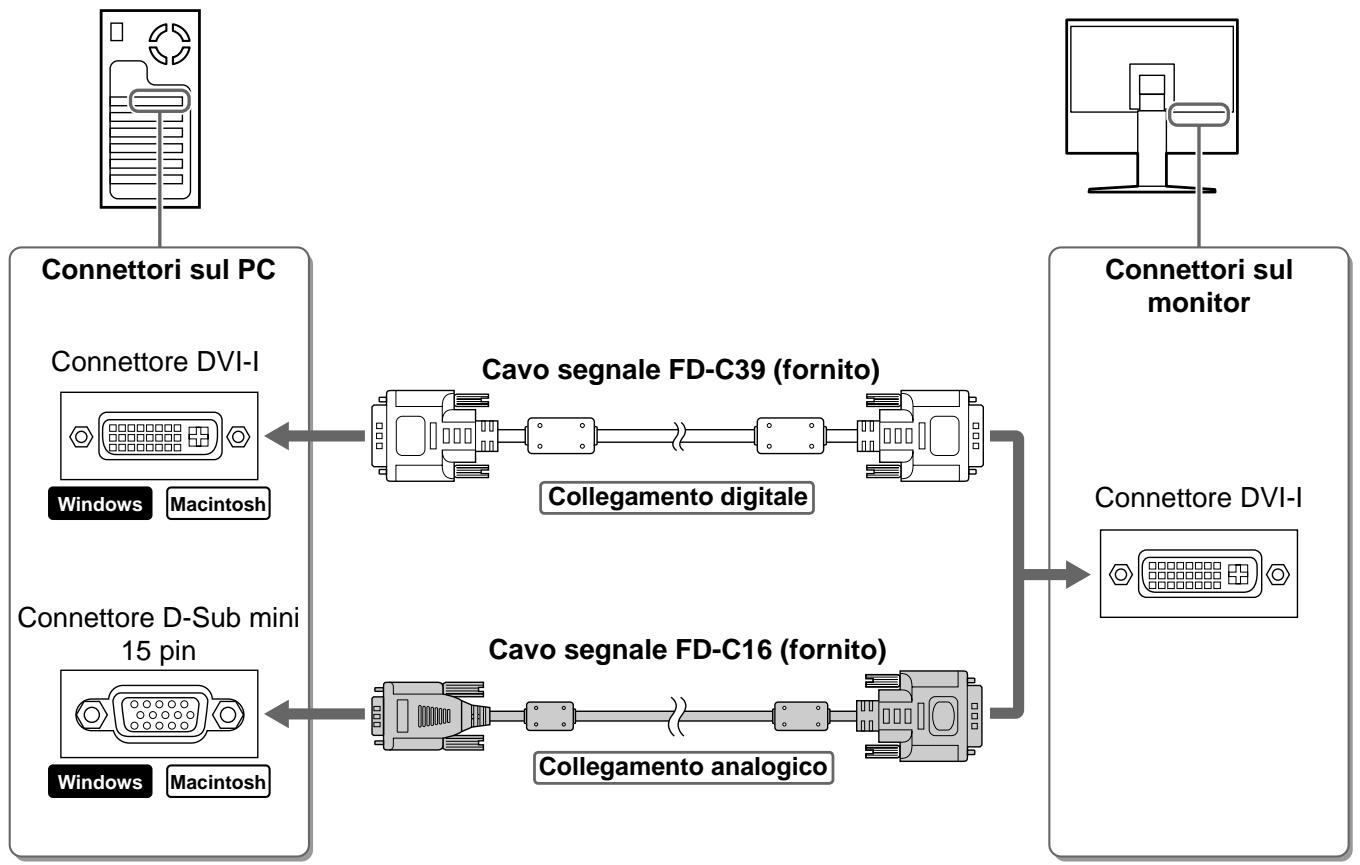

Connettori sul PC Connettori sul monitor Connettore DVI-1 Cavo segnale FD-C39 (fornito) CIO E Collegamento digitale Connettore DVI-I Connettore D-Sub mini 15 pin Cavo segnale FD-C16 (fornito)

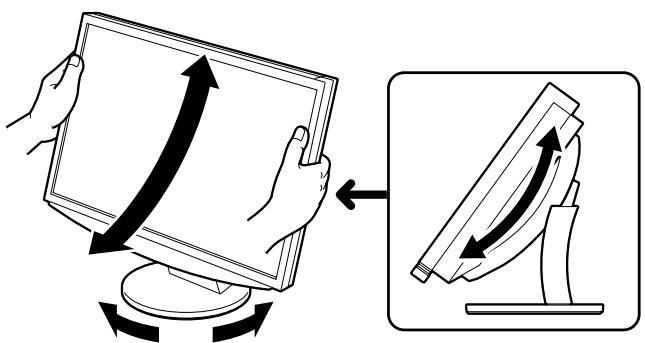

3 Collegare il cavo di alimentazione in una presa di corrente e il connettore di alimentazione sul monitor. Regolazione dell’altezza e dell’angolo dello scher

Ë possibile regolare l’altezza, l'inclinazione e la rotazione dello schermo fino a ottenere la posizione di lavoro ottimale. ouelley |

ouelley | Preparazione Installazione CON MEAEENEUUES Risoluzione dei problemi Visualizzazione dello schermo 1 Toccare () per accendere il monitor. L'indicatore di alimentazione del monitor si illumina in blu. 2 Accendere il PC. Viene visualizzata l'immagine dello schermo. 3 In modalità di ingresso analogico eseguire la funzione di regolazione automatica (fare riferimento alla sezione “Esecuzione della funzione di regolazione automatica” riportata sotto). In modalità di ingresso digitale, la funzione di regolazione automatica non à necessaria poiché l'immagine verrà visualizzata correttamente sulla base dei dati preimpostati. Nota + Altermine dell'uso spegnere sempre PC e monitor. Scollegando il cavo di alimentazione viene interrotto il flusso di corrente al monitor. Esecuzione della funzione di regolazione automatica (solo ingresso analogico) In modalità di ingresso analogico, la funzione di regolazione automatica consente di regolare automaticamente clock, fase, posizione di visualizzazione e risoluzione. Fare iferimento al manuale dell'utente su CD-ROM per maggiori informazioni sulla funzione di regolazione automatica. L Toccare AUTO. Verrà visualizzata una finestra di messaggio. Your setting will be lost if you 2 Toccare di nuovo AUTO mentre viene visualizzato touch again now. il messaggio. La funzione di regolazione automatica viene attivata per regolare automaticamente clock, fase e posizione di visualizzazione. Nota + La funzione di regolazione automatica funziona correttamente solo se l'immagine è visualizzata completamente sull'area di visualizzazione dello schermo di un PC. La funzione di regolazione automatica non funziona correttamente se l'immagine è visualizzata solo su una parte dello schermo (ad esempio la finestra del prompt di DOS) oppure quando si utilizza uno sfondo nero.

• La funzione di regolazione automatica potrebbe non funzionare correttamente con alcuni tipi di schede grafiche.

Preparazione Installazione Configurazione e regolazione Selezione della modalità schermo Risoluzione dei problemi La funzione FineContrast consente di selezionare in modo semplice e intuitivo la miglior modalità di visualizzazione in base all’applicazione del monitor. Fare riferimento al manuale dell’utente su CD-ROM per maggjiori informazioni sulla funzione FineContrast. Modalità FineContrast Custom s. Per la regolazione delle impostazioni secondo le proprie preferenze personali. (Personalizzato) sRGB Ottimizzato per la corrispondenza colore con periferiche che supportano sRGB. Text (Testo) Ottimizzato per la visualizzazione di testo in programmi di elaborazione testo o fogli di calcolo. Picture (Immagine) | Ottimizzato per la visualizzazione di foto o immagini fisse. Movie (Film) Ottimizzato per la visualizzazione di immagini in movimento. L Toccare do. Nome modalità FineContrast Viene visualizzato il nome della modalità FineContrast. Visualizza la 2 Toccare di nuovo 0 © mentre è visualizzato il modalità corrente. menu FineContrast. Ad ogni pressione dell'interruttore, à possibile passare da un FA HA modo all'altro. (fare riferimento alla tabella Modalità D 2.2 FineContrast). 3 Toccare ENTER per selezionare il modo desiderato. La modalità selezionata à impostata. Regolazione della luminosità L Toccare Ao V. Viene visualizzata la finestra di regolazione della luminosità. Finestra di regolazione : 2 della luminosità 2 Regolare la luminosità con À 0 V. Toccare A per aumentare la luminosità dello schermo, oppure V per diminuirla. 3 Toccare ENTER per selezionare la luminosità desiderata. La luminosità specificata viene salvata. Esecuzione delle impostazioni/regolazioni avanzate Menu regolazione Il menu di regolazione dispone di varie impostazioni per la regolazione dello schermo e del colore. SrreenHanager® Fare riferimento al manuale dell’utente su CD-ROM per maggiori Beese informazioni su ciascuna funzione di regolazione. CA {Sereen) Le impostazioni e le regolazioni di base sono state completate. Fare riferimento al manuale dell’utente su CD-ROM per maggiori informazioni sulle regolazioni/impostazioni avanzate.

ouelley | Preparazione Installazione Problema Nessuna immagine Configurazione e regolazione Risoluzione dei problemi Se sul monitor non viene visualizzata alcuna immagine anche dopo aver applicato le soluzioni consigliate, contattare il rivenditore locale.

1. Verificare l’indicatore di alimentazione.

Sintomo Stato Possibile causa e rimedio Nessuna immagine L'indicatore di alimentazione non si accende. *Verificare che il cavo di alimentazione sia collegato correttamente. +Premere (D. Stato indicatore blu. Stato indicatore giallo. Controllare l'impostazione del guadagno*. Provare a commutare il segnale di ingresso premendo SIGNAL Premere un tasto della tastiera o fare clic con il mouse. Accendere il PC

• Perulteriori informazioni sulla regolazione del guadagno, consultare il manuale dell’utente su CD-ROM.

2. Controllare il messaggio di errore sullo schermo.

Tali messaggi vengono visualizzati quando il segnale di ingresso non è corretto, anche se il monitor funziona correttamente. Sintomo Stato Possibile causa e rimedio Signal Check Il segnale di ingresso non viene ricevuto. Controllare che il PC sia acceso. Controllare che il cavo di segnale sia collegato correttamente al PC. Provare a commutare il segnale di ingresso premendo SIGNAL Signal Error Signal 1 fD:165.0MHz fH: 75.0kHz fU: 60.0Hz La frequenza del segnale à al di fuori delle specifiche consentite. L'errore di frequenza del segnale è visualizzato in rosso. Cambiare la frequenza del segnale utilizzando il software di utilità della scheda grafica (fare riferimento al manuale della scheda grafica per ulteriori informazioni).
